Der Retro-Hardware Bilderthread

[Candy_Cloud]

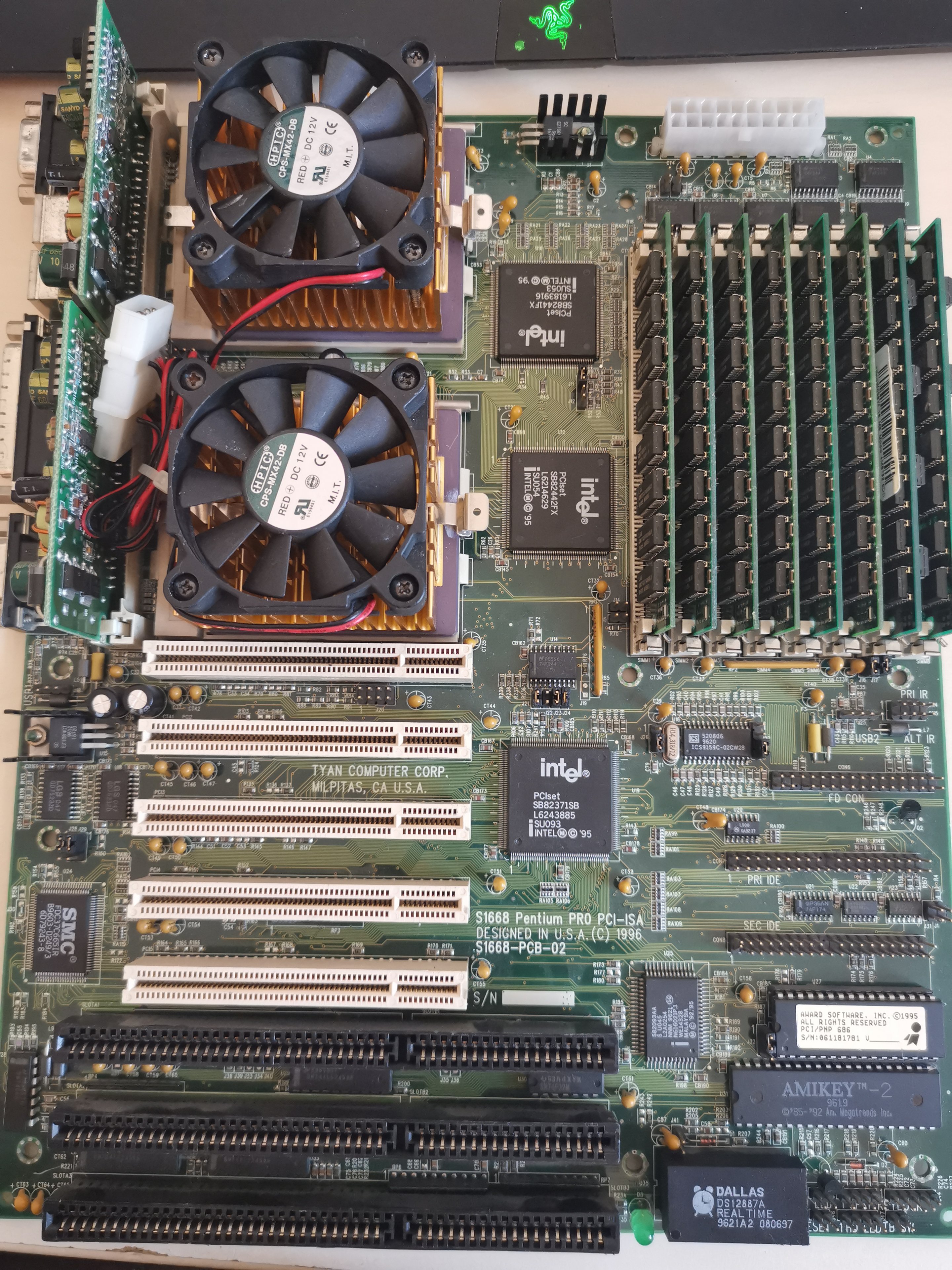

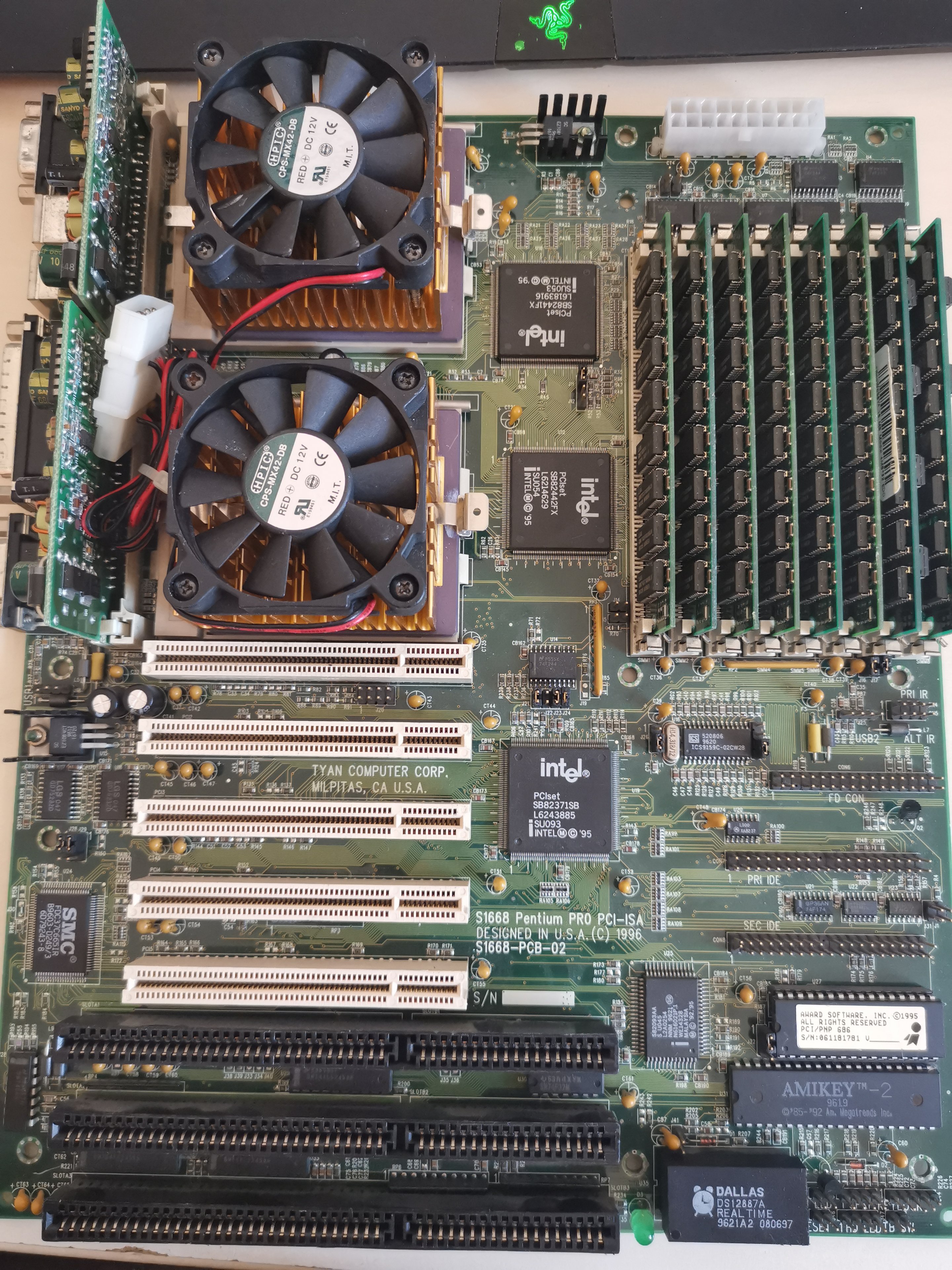

Hier ist die Übersicht 🤤

Und nun ein kleines Gedankenexperiment, wie man dieses ATX 1.x Board mit -5V Bedarf an einem ATX 2.x Netzteil betreiben kann.

Gedankliche Stückliste:
1x 20-Pin ATX Verlängerung welche all 20 Kabel hat
1x 5V Linearregler
1x ~470µF 6,3V Elko

Bei der Verlängerung das Kabel für -5V kappen und bei -12V und einer Masse der Wahl einen Teil der Ummantlung entfernen.

Nun an dem 5V Regler als Masse die -12V anlegen und als +Pol die Masse. Der 5V Abgriff wird dann -5V (so machen es die ATX 1.x Netzteile Intern auch). Zwischen -5V und den -12V noch den Elko zur Stabilisierung. Und schon hat man eine ATX Verlängerung die -5V erzeugt.

Wer dann Hardware nutzen möchte welche die -5V teilweise wirklich aktiv nutzt, der sollte dem Regler einen Kühlkörper spendieren.

Jedenfalls kann man so alte Boards die -5V zum Betrieb brauchen ans Laufen bekommen.
Trifft auf dieses Tyan zu. Mit einem Netzteil welches keine -5V liefert startet der Bootvorgang nicht.



[msv]

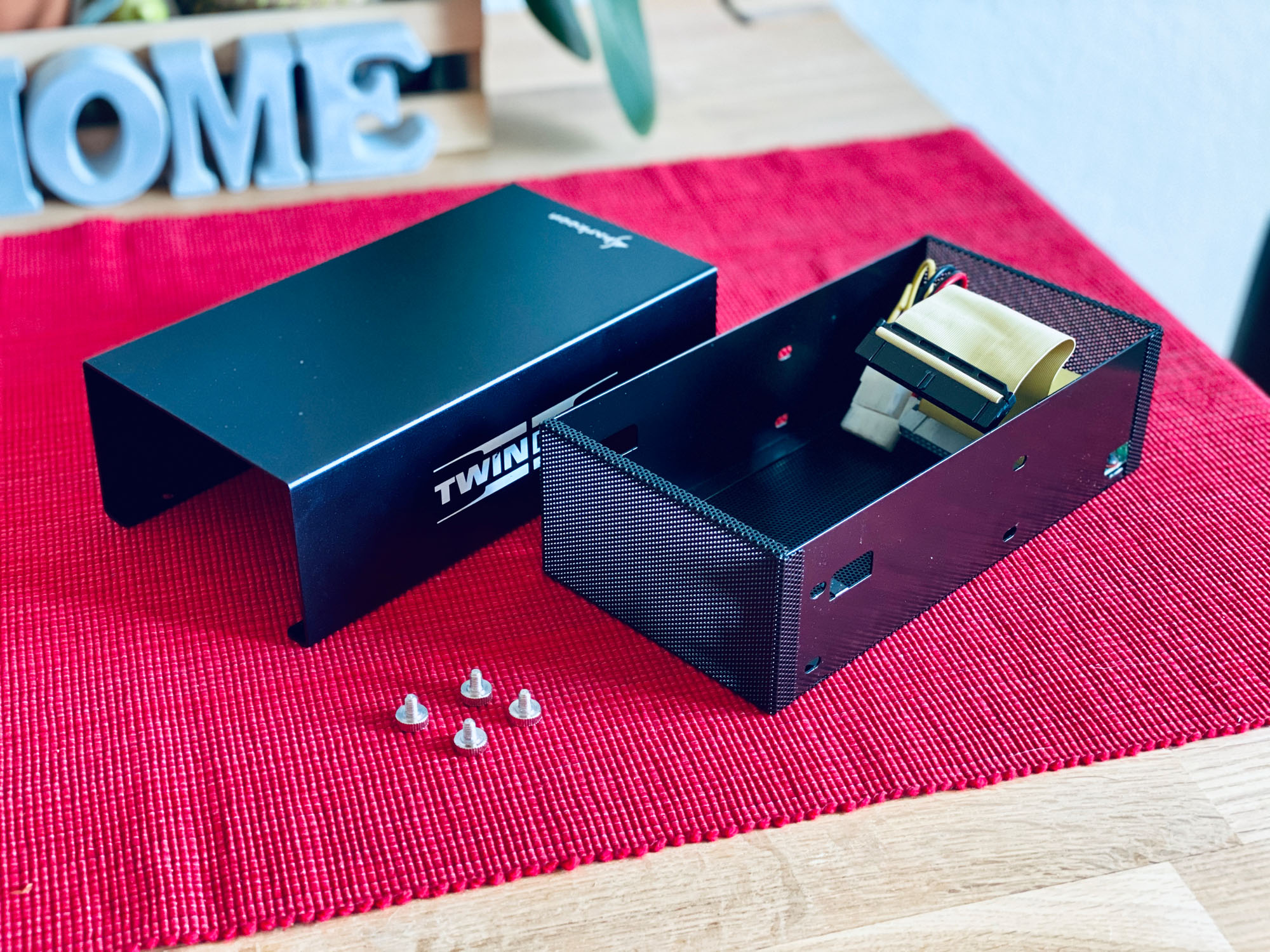

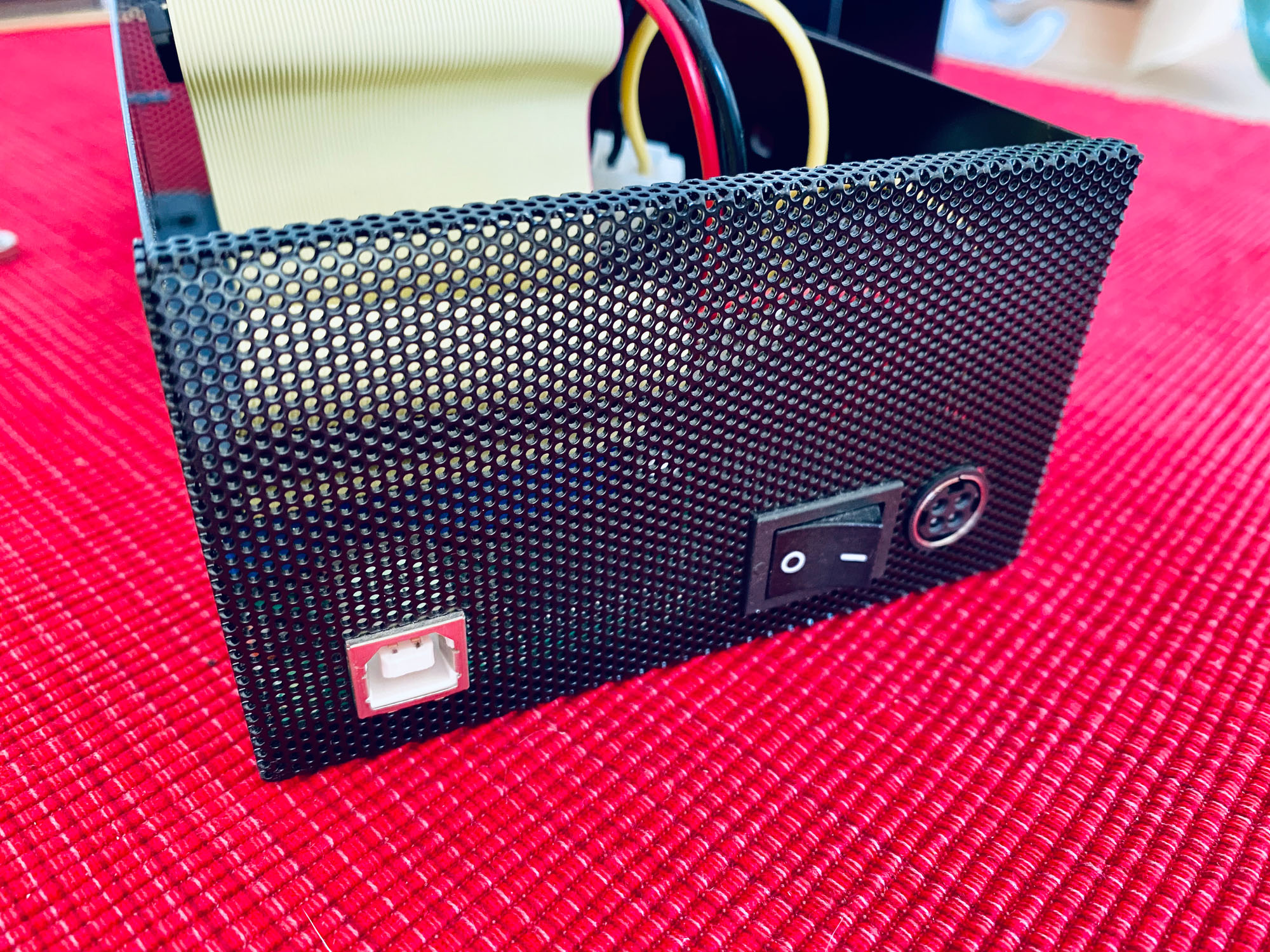

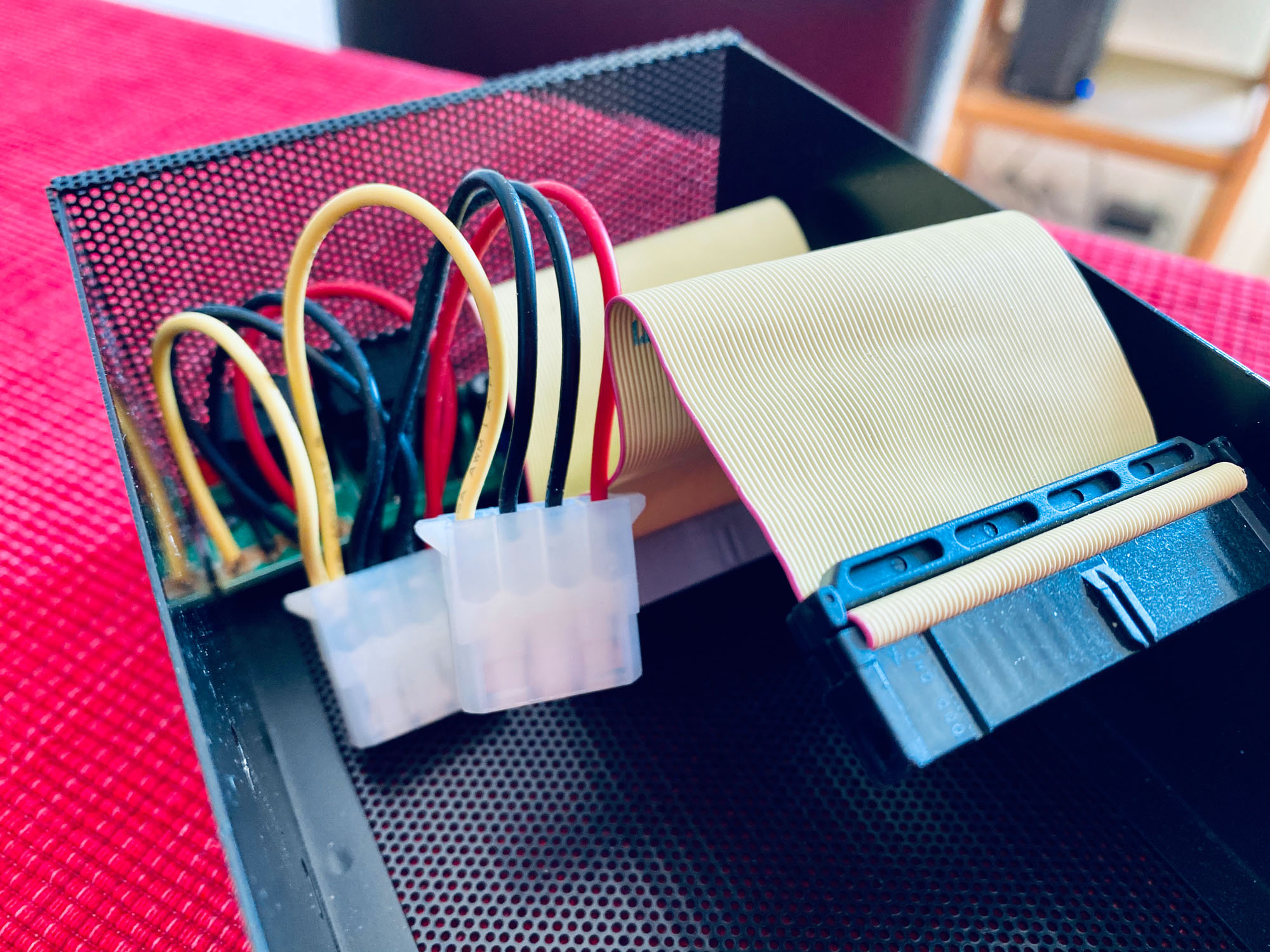

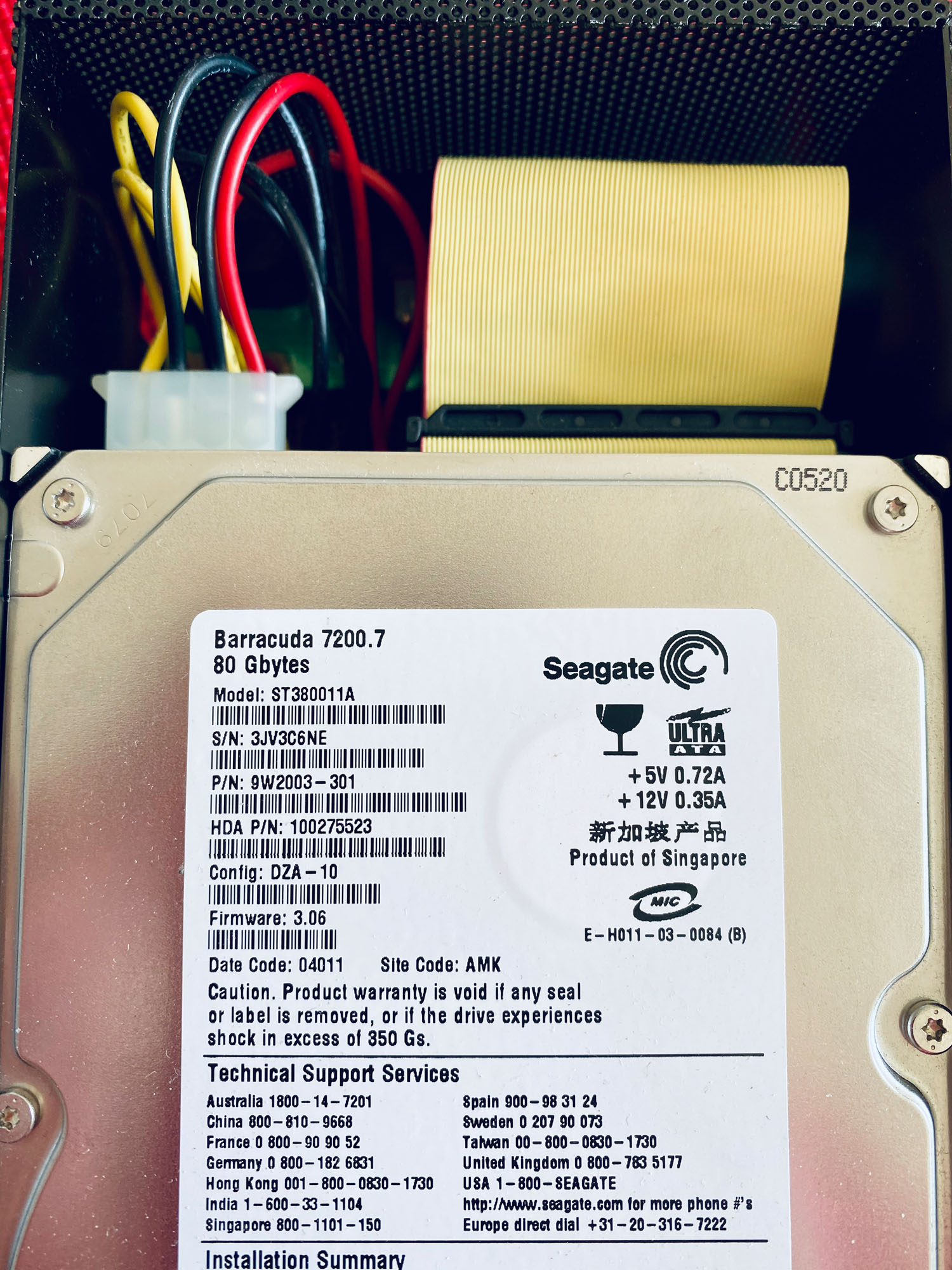

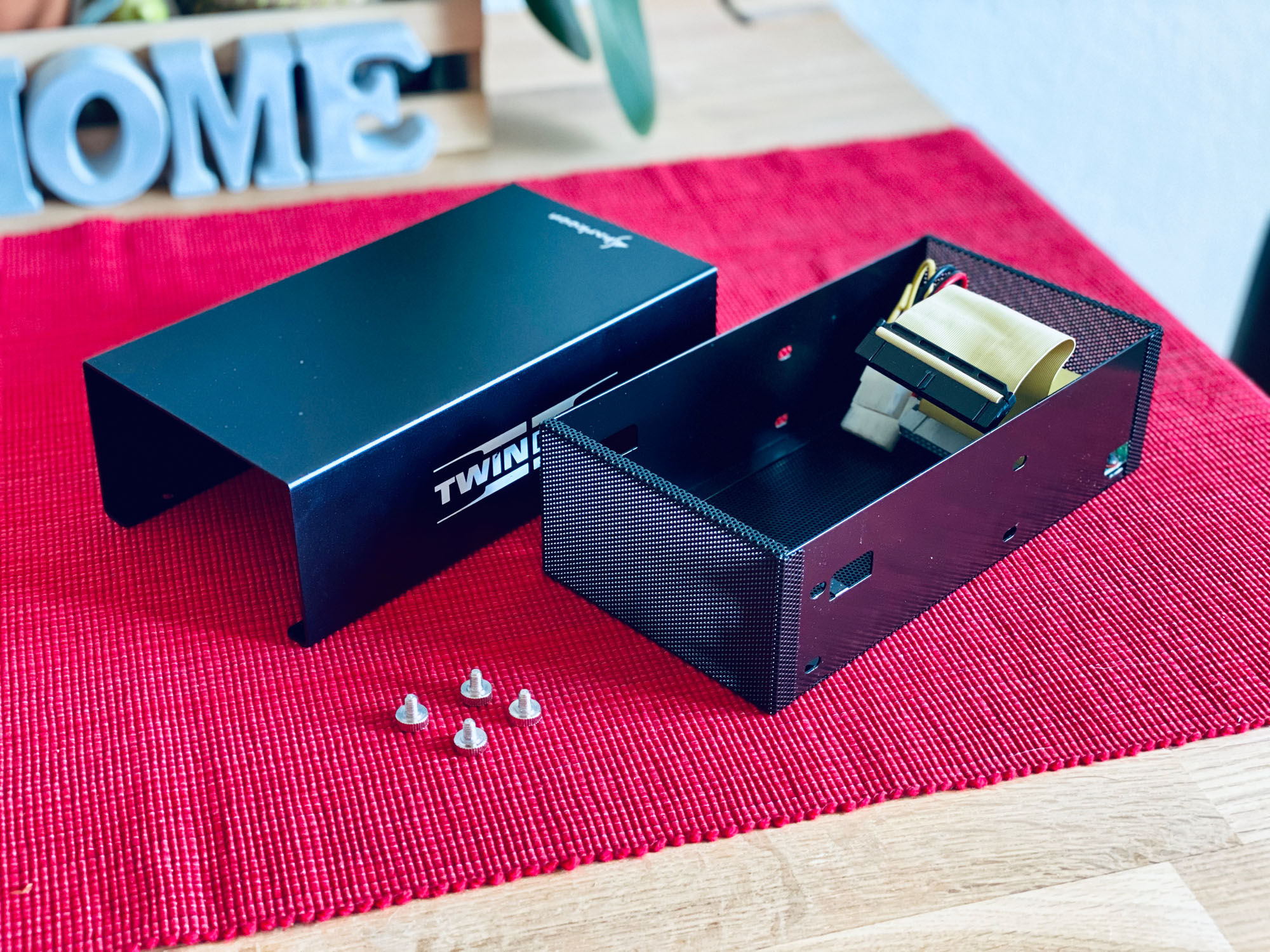

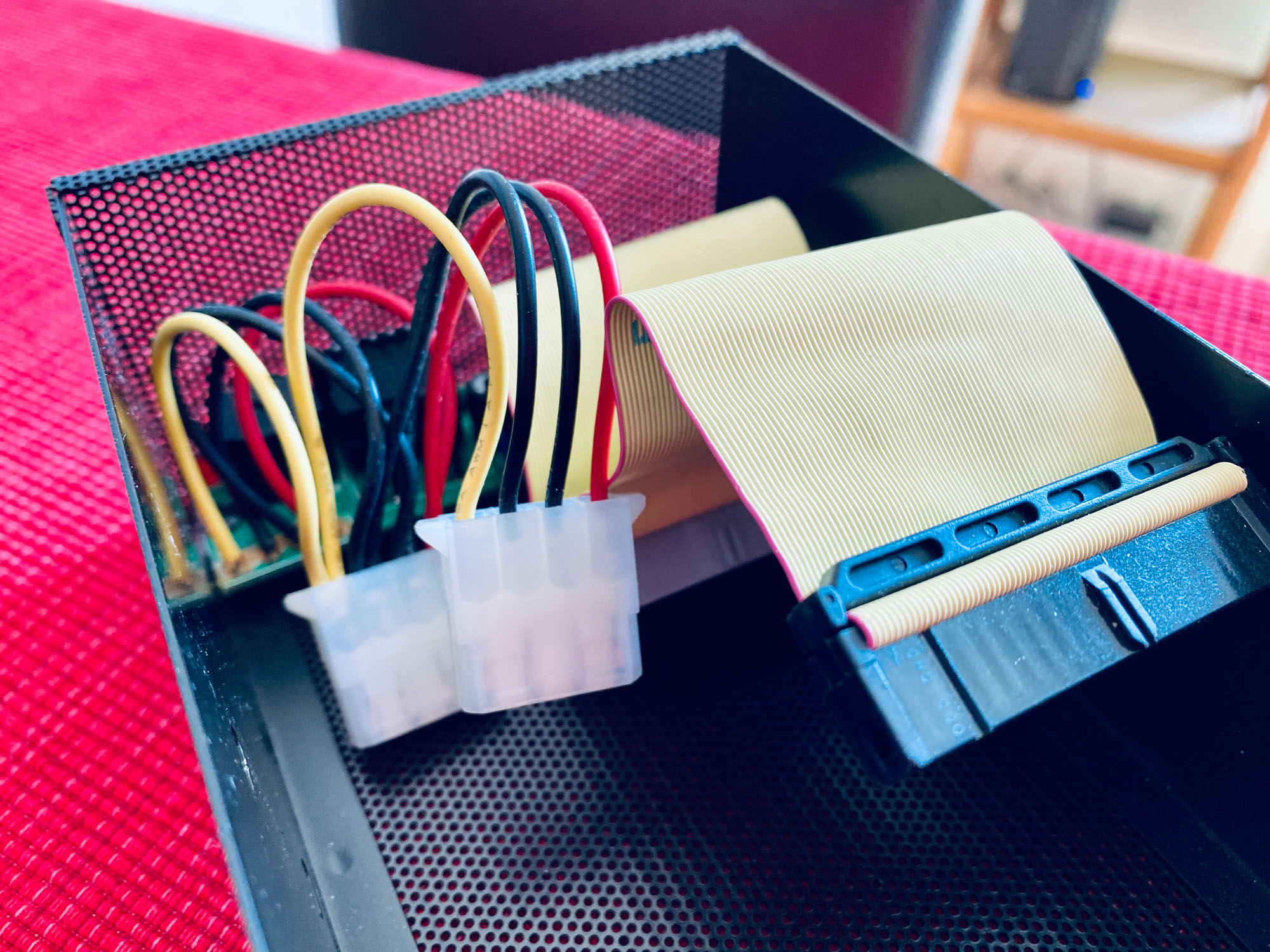

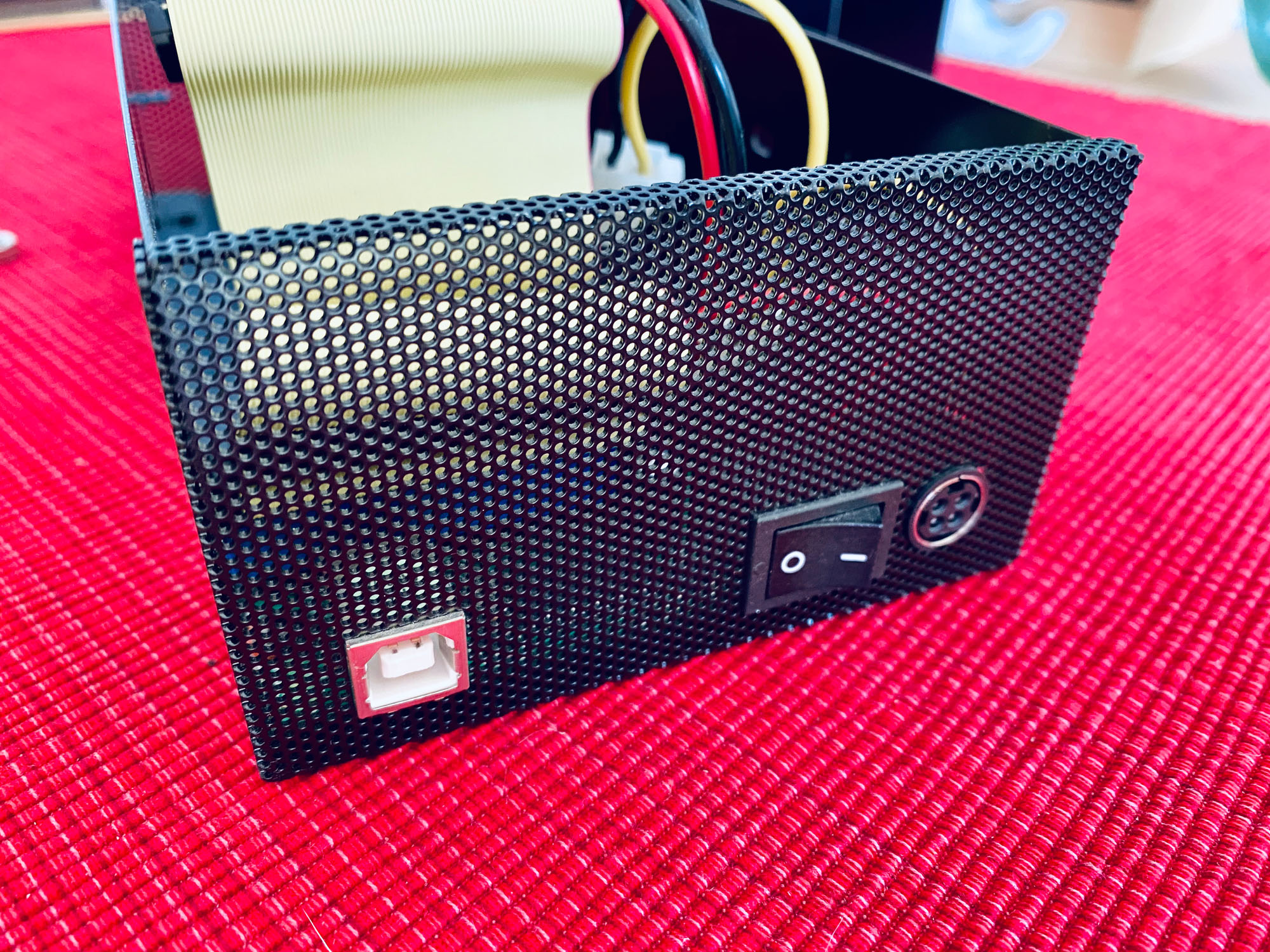

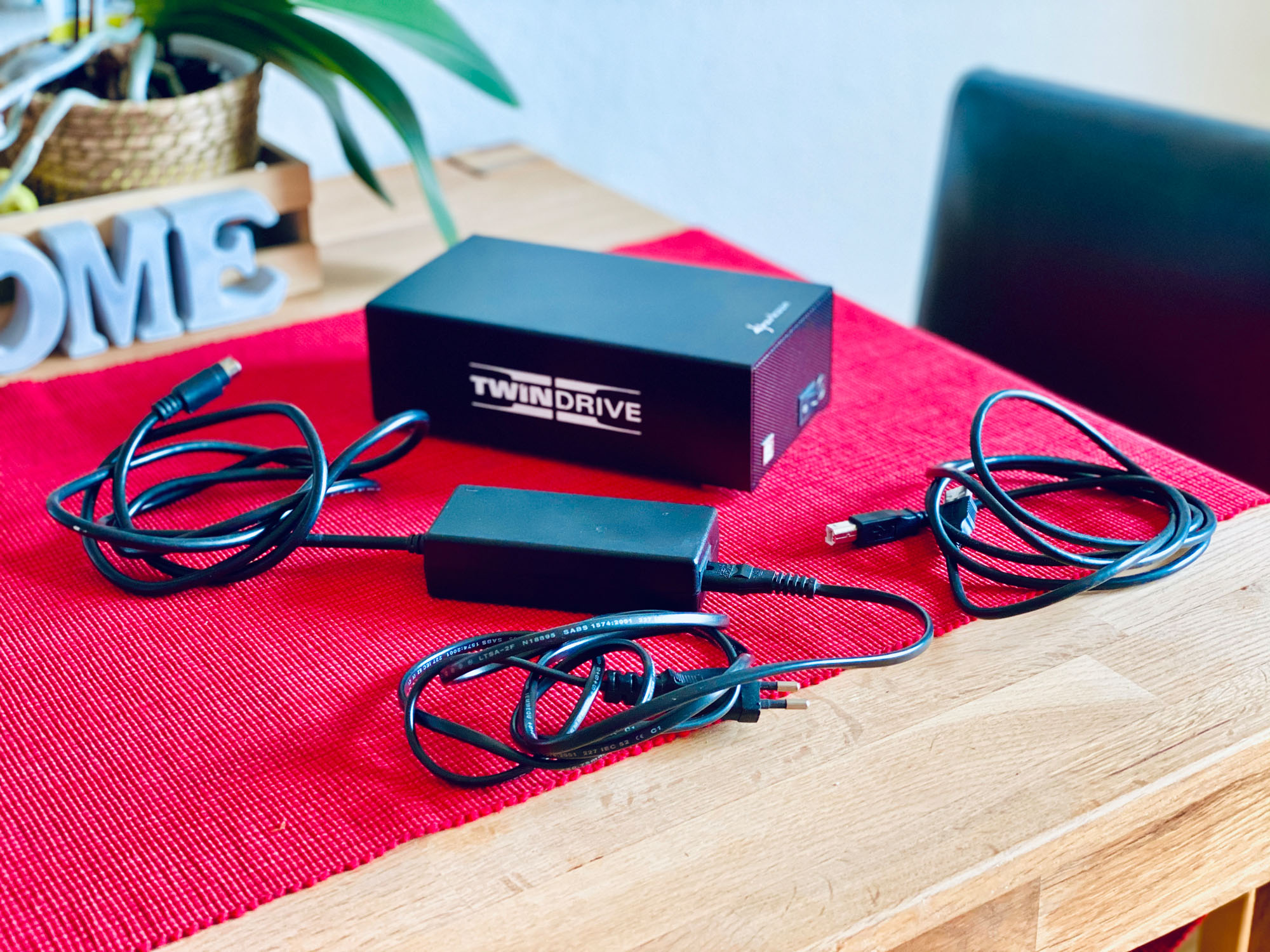

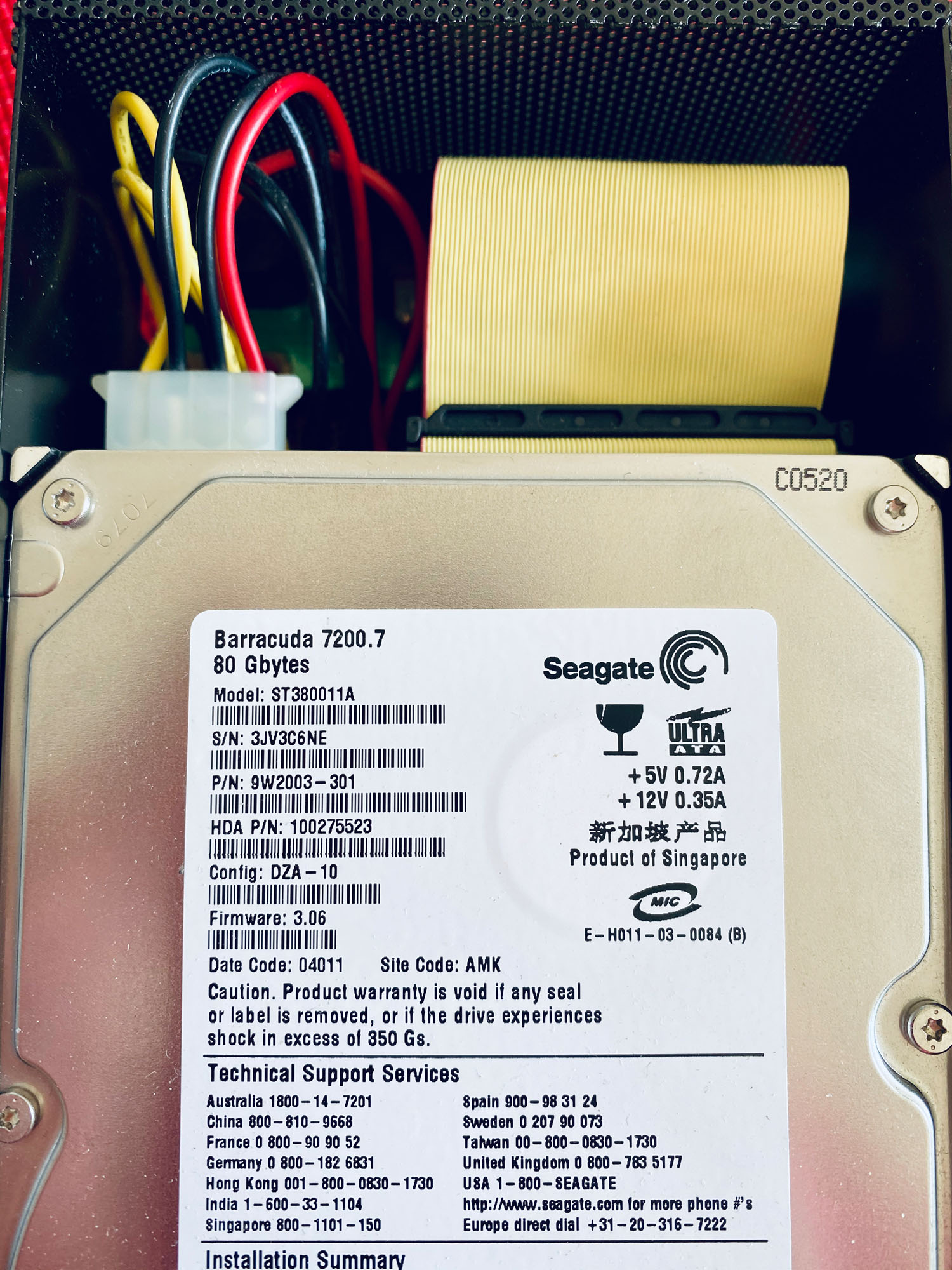

(M)ein altes Sharkoon Twin Drive, ein externes USB-Festplattengehäuse für 2 IDE-HDDs... lange und oft benutzt für vieleviele Backups und als portablen Datenspeicher. Jetzt liegt das Dingens allerdings nur noch in der Schublade, daher hab ichs grade auch hier in den Marktplatz gestellt (inkl. der 80GB-Retro-IDE-HDD 😁), falls jemand von den Retro-Bastlern vielleicht was damit anfangen kann 😉.



[ChiliSchaf]

Nun an dem 5V Regler als Masse die -12V anlegen und als +Pol die Masse. Der 5V Abgriff wird dann -5V (so machen es die ATX 1.x Netzteile Intern auch). Zwischen -5V und den -12V noch den Elko zur Stabilisierung. Und schon hat man eine ATX Verlängerung die -5V erzeugt.

Wer dann Hardware nutzen möchte welche die -5V teilweise wirklich aktiv nutzt, der sollte dem Regler einen Kühlkörper spendieren.

Jedenfalls kann man so alte Boards die -5V zum Betrieb brauchen ans Laufen bekommen.
Trifft auf dieses Tyan zu. Mit einem Netzteil welches keine -5V liefert startet der Bootvorgang nicht.

Nopenopenope

Grade der Cap zwischen -12 und -5 ist da sowas von fehl am Platz (wenn dann natürlich zwischen -5 und 0) und bei einer an ihm anliegenden Spannung von 7 Volt (-5-(-12)) sogar unterdimensioniert, so dass er bestenfalls platzt.

Ein Schuh wird draus wenn man einfach einen 7905 (Linearregler, -5V) mit Masse und -12 als Eingänge nutzt, saubere -5 daraus erhält und diese eventuell noch mit einem Cap zwischen -5 (Negativterminal) und Masse (Positivterminal) stützt.



[Candy_Cloud]

Sorry, ich war mir auch nicht so 100% sicher wo der Cap hin muss 😂

Gut jedenfalls werd ich nach meinem neuerlichen Umzug gegen Sommer dann mal die Teile beschaffen und mir son Kabel basteln.

Weil ich habe nur noch ein, zwei ATX Netzteile mit -5V und wer weiß wie lange die es noch machen. Zudem haben beide keinen oder PPFC.



[kryzs]

Anhang anzeigen 903725

Hier ist die Übersicht 🤤

Und nun ein kleines Gedankenexperiment, wie man dieses ATX 1.x Board mit -5V Bedarf an einem ATX 2.x Netzteil betreiben kann.

Gedankliche Stückliste:
1x 20-Pin ATX Verlängerung welche all 20 Kabel hat
1x 5V Linearregler
1x ~470µF 6,3V Elko

Bei der Verlängerung das Kabel für -5V kappen und bei -12V und einer Masse der Wahl einen Teil der Ummantlung entfernen.

Nun an dem 5V Regler als Masse die -12V anlegen und als +Pol die Masse. Der 5V Abgriff wird dann -5V (so machen es die ATX 1.x Netzteile Intern auch). Zwischen -5V und den -12V noch den Elko zur Stabilisierung. Und schon hat man eine ATX Verlängerung die -5V erzeugt.

Wer dann Hardware nutzen möchte welche die -5V teilweise wirklich aktiv nutzt, der sollte dem Regler einen Kühlkörper spendieren.

Jedenfalls kann man so alte Boards die -5V zum Betrieb brauchen ans Laufen bekommen.
Trifft auf dieses Tyan zu. Mit einem Netzteil welches keine -5V liefert startet der Bootvorgang nicht.

Gold wird einfach überschätzt, Schwarz ist das neue Gold 😂



[andi_sco]

Schaut geil aus



[S2Sedan]

ja PPro ist schon geil



[grenn]

Hier ist die Übersicht 🤤

Und nun ein kleines Gedankenexperiment, wie man dieses ATX 1.x Board mit -5V Bedarf an einem ATX 2.x Netzteil betreiben kann.

Gedankliche Stückliste:
1x 20-Pin ATX Verlängerung welche all 20 Kabel hat
1x 5V Linearregler
1x ~470µF 6,3V Elko

Bei der Verlängerung das Kabel für -5V kappen und bei -12V und einer Masse der Wahl einen Teil der Ummantlung entfernen.

Nun an dem 5V Regler als Masse die -12V anlegen und als +Pol die Masse. Der 5V Abgriff wird dann -5V (so machen es die ATX 1.x Netzteile Intern auch). Zwischen -5V und den -12V noch den Elko zur Stabilisierung. Und schon hat man eine ATX Verlängerung die -5V erzeugt.

Wer dann Hardware nutzen möchte welche die -5V teilweise wirklich aktiv nutzt, der sollte dem Regler einen Kühlkörper spendieren.

Jedenfalls kann man so alte Boards die -5V zum Betrieb brauchen ans Laufen bekommen.
Trifft auf dieses Tyan zu. Mit einem Netzteil welches keine -5V liefert startet der Bootvorgang nicht.

Hättest du auch eine ähnlichen Vorschlag um ein ATX 1.x Netzteil an einem AT System lauffähig zu bekommen?
Und da scheint wohl einer auch eine Razer Blackwidow zu haben



[Candy_Cloud]

Um ein ATX1.x Netzteil mit vorhandenen -5V an AT zu bringen, dafür gibt es Kabelsätze auf ebay und Co.

https://www.ebay.de/itm/InLine-Stro...726150&hash=item3d87d75cc2:g:NXEAAOSwLzFcqNgg

Jup is ne Blackwidow In die Jahre gekommen aber solange man immer mal wieder die Tasten in die Waschmaschine schmeißt und den Rest feucht wischt bleibt ja alles super.

Habe wegen der jetzt auf Arbeit ein Cherry MX Board weil Rubberdome Tastaturen lahm sind wenn man Mecha gewohnt ist.



[SVΞN]

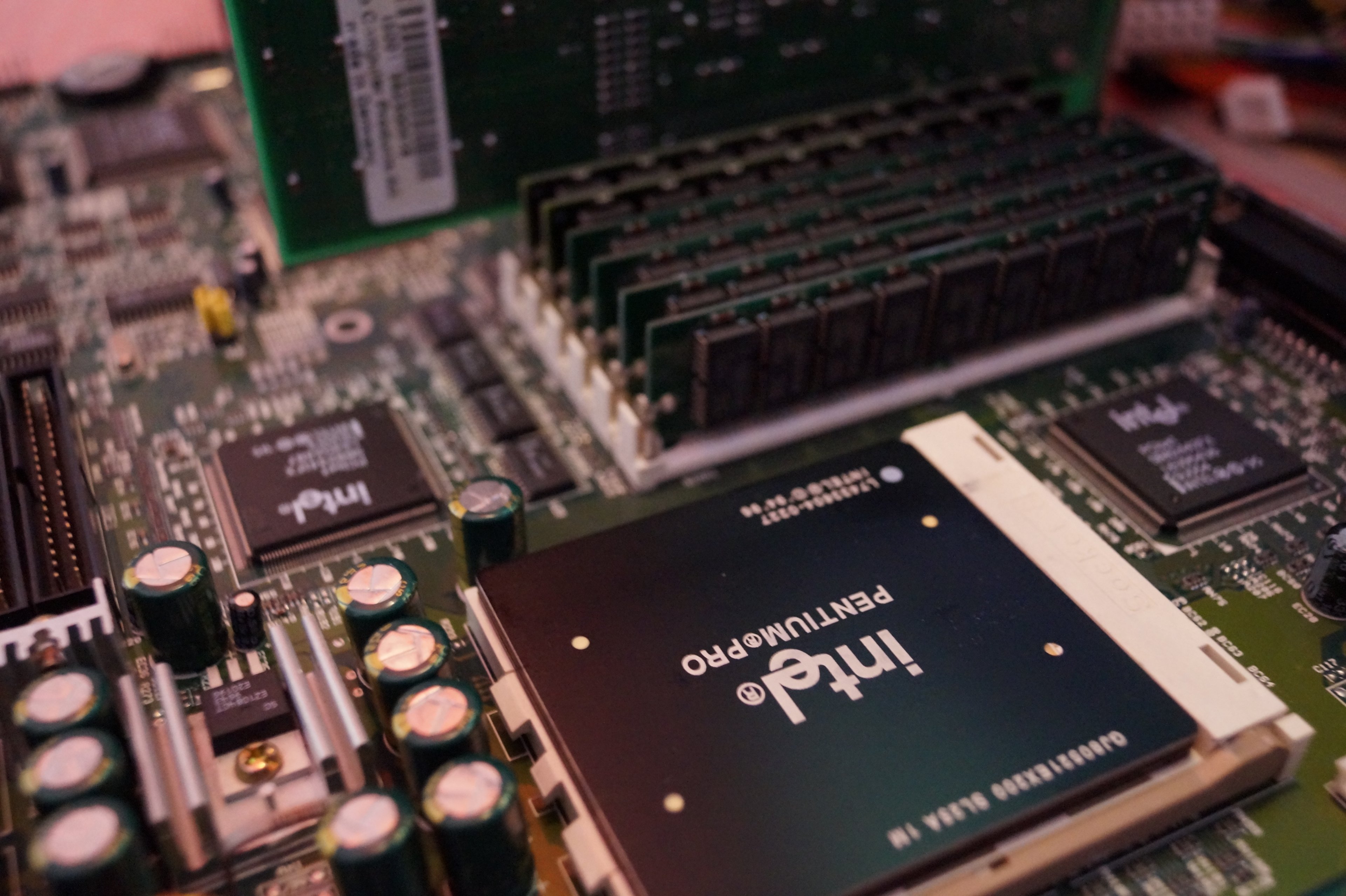

@kryzs darf ich den schwarzen Pentium Pro als Titelbild für die morgige Ausgabe von C:\B_retro\ nehmen?

Würde mich sehr freuen. Morgen werden ja einige der ersten PCs aus unserer Community vorgestellt.

Liebe Grüße
Sven



[Faust2011]

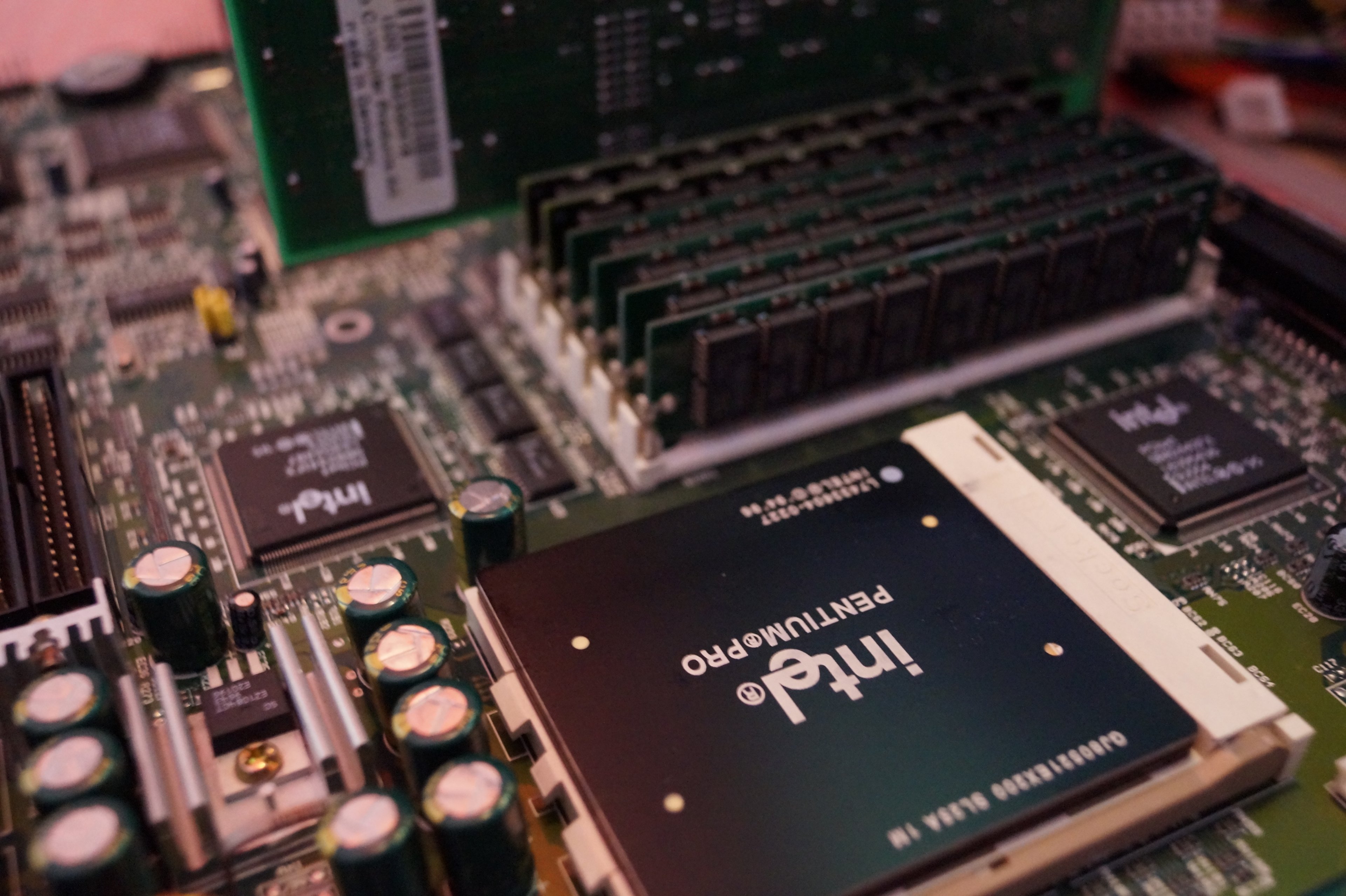

den schwarzen Pentium Pro

Gabs den wirklich mal in einer black Edition? Damals war doch grün bei den Mainboards Trumpf und Keramikgrau bei den CPUs.



[SVΞN]

Gabs den wirklich mal in einer black Edition? Damals war doch grün bei den Mainboards Trumpf und Keramikgrau bei den CPUs.

Den schwarzen Pentium Pro gab es in der Tat, wurde aber nicht als Black Edition vermarktet.

Dabei handelte es sich um den Pentium Pro mit 200 MHz, 1 MB (1.024 kB) L2-Cache und 66 MHz FSB.

Die CPU erschien erst am 18. August 1997, wärend die anderen Modelle des Pentium Pro am 1. November 1995 erschienen.

Liebe Grüße
Sven



[kryzs]

@kryzs darf ich den schwarzen Pentium Pro als Titelbild für die morgige Ausgabe von C:\B_retro\ nehmen?

Würde mich sehr freuen. Morgen werden ja einige der ersten PCs aus unserer Community vorgestellt.

Liebe Grüße
Sven

Oh ja sehr gerne 😊



[SVΞN]

@kryzs genial! Vielen Dank!

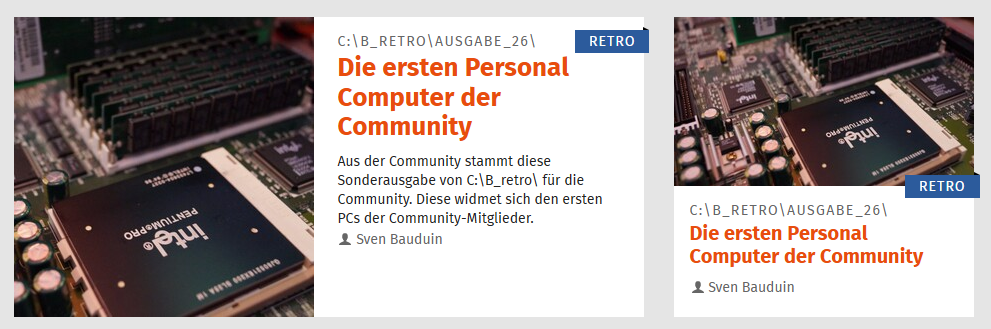

Für die treuen Leser des Retro-Hardware-Bilderthreads hier die vorab Preview vom Titelbild ...



[kryzs]

Sehr schön 😍 freu mich schon



[grenn]

Um ein ATX1.x Netzteil mit vorhandenen -5V an AT zu bringen, dafür gibt es Kabelsätze auf ebay und Co.

https://www.ebay.de/itm/InLine-Stro...726150&hash=item3d87d75cc2:g:NXEAAOSwLzFcqNgg

Jup is ne Blackwidow In die Jahre gekommen aber solange man immer mal wieder die Tasten in die Waschmaschine schmeißt und den Rest feucht wischt bleibt ja alles super.

Habe wegen der jetzt auf Arbeit ein Cherry MX Board weil Rubberdome Tastaturen lahm sind wenn man Mecha gewohnt ist.

Danke für den Ebay Link, hab von der Lösung schon mal gehört aber konnte da selber nichts finden bei Ebay.
Dann muss ich jetzt nur noch eine Lösung für den Ein/Ausschalter finden weil das Gehäuse was ich für das Shuttle Hot 553 bekommen habe ist leider schon eins im ATX Format, aber abgesehen vom Ein und Ausschalter und dem Mainboard Format baugleich mit dem Artist Gehäuse wo ich es vor 8 Jahren mal ausgebaut habe.

Meine Blackwidow hat auch schon einige Jahre hinter sich, hab auch noch die einfache ohne Beleuchtung wenn man von dem Razer Logo absieht
Den Unterschied merke ich auf der Arbeit auch immer, würde am liebsten meine immer dorthin schleppen


@SV3N
Das macht sich Morgen auf jeden Fall richtig gut auf der Hauptseite👍



[konkretor]

Hier mal mein erster Rechner, leider hat das Gedächtnis mir einen Streich gespielt.

Ich muss die Daten etwas anpassen.


Es handelt sich um einen 386SX 16 MHz und 40 MB Platte. Sowie 2 MB RAM.
Es wird das Erbstück an den Sohn.
Es war der Rechner meiner Eltern. Darauf lief die Anwendung Multiplan. Damit wurden Rechnungen und Lagerverwaltung betrieben. Der erste Drucker war ein Olivetti irgendwas, der wurde mit HP Drucker Patronen gefüttert. Ursprünglich war auch Windows 3.0 installiert. Das wurde aus Platzgründen "deinstalliert"
DOS Spiele waren wichtiger.

Irgendwann gabs mal nen Joystick Anschluss



[ChiliSchaf]

She's a beauty!



[Candy_Cloud]

Hatte in meiner Ausbildung ein altes Mikroskop mit Messeinrichtung. War ein PC mit OS/2.
Leider hatten wir keine Installationsmedien für die Spezialsoftware mehr dazu bekommen, was das Projekt dann auch uninteressant gemacht hat.



[S2Sedan]

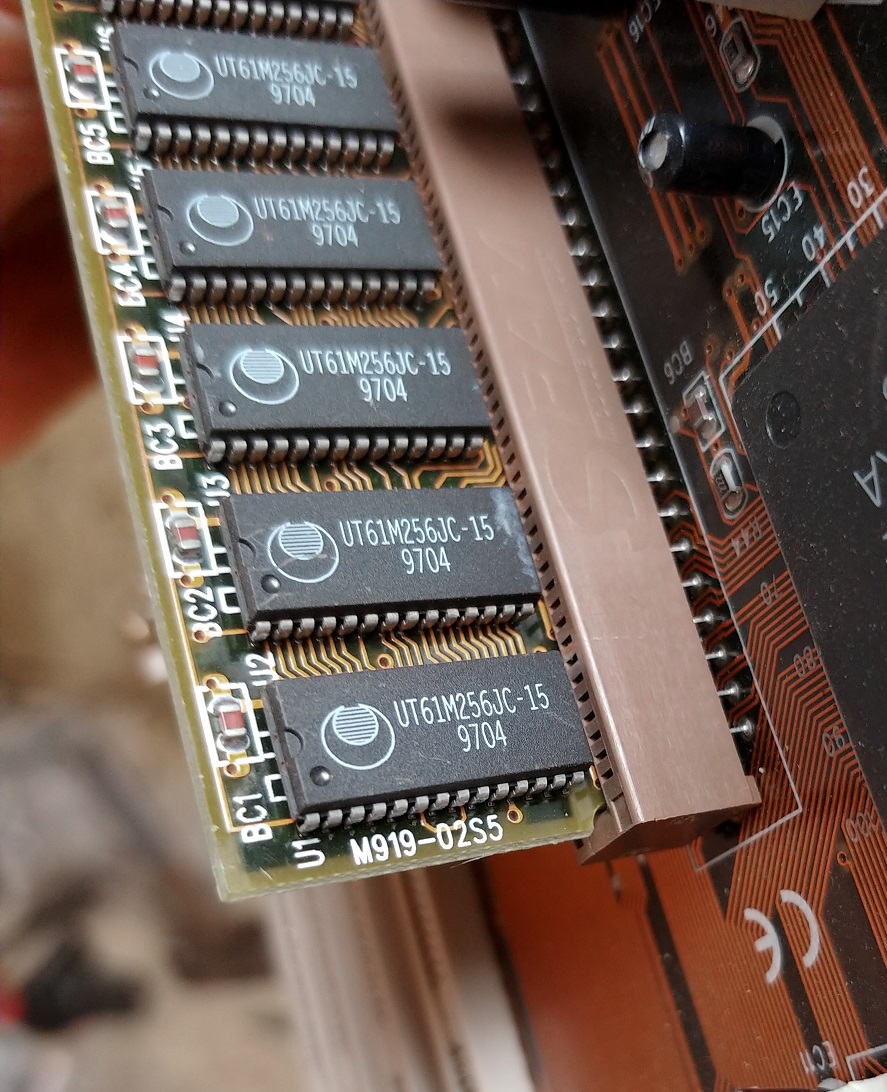

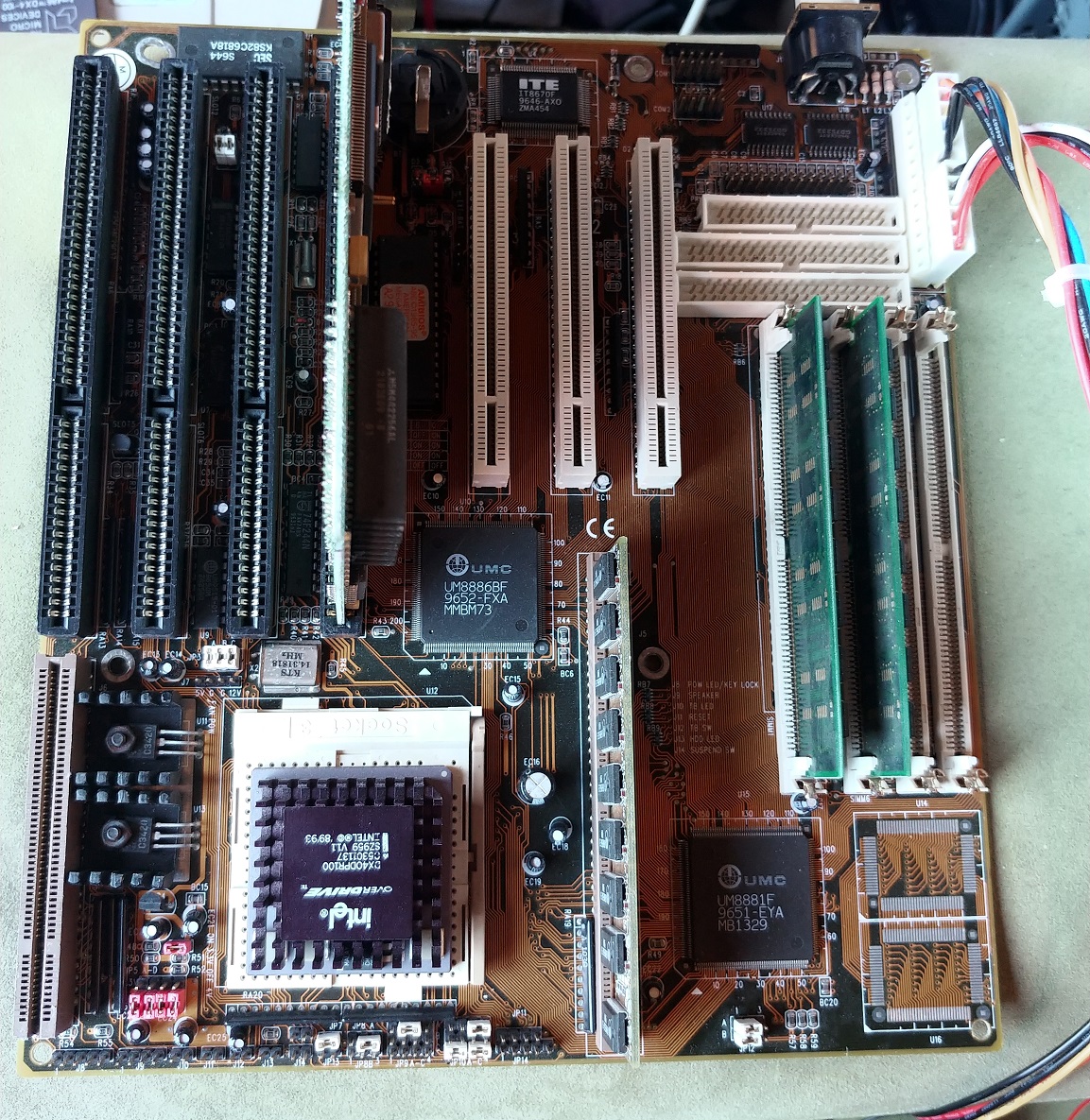

Heute hab ich mal mein latest Rev M919 rausgekramt und angetestet

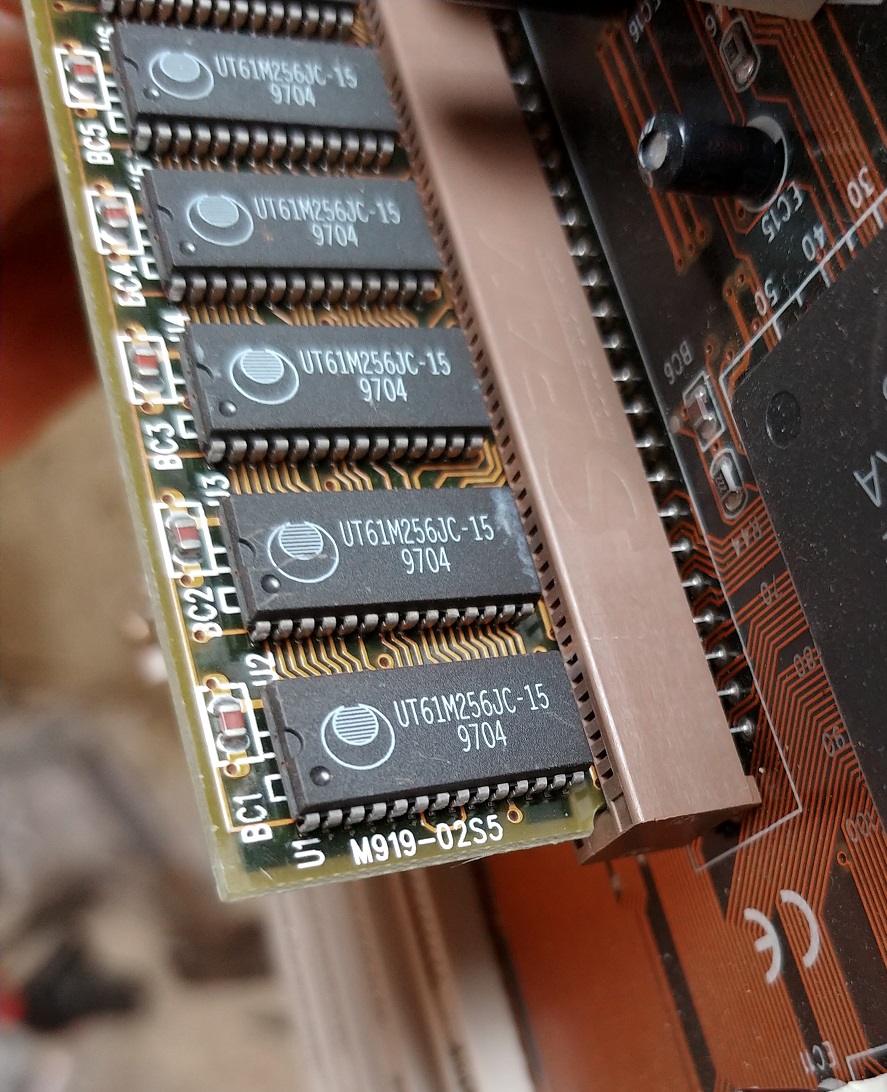

Natürlich mit dem passenden COAST Modul, welches leider proprietär ist
Mit dem Modul bestückt soll es eines der schnellsten Sockel3 Boards sein
