Der Retro-Hardware Bilderthread

[Karre]

Ich nutze die Pads auch. Gerade zum Testen sind die super. Kein Geschmiere…

Die sind zwar nicht so gut wie Paste, aber meinen i7 4790 hat das nicht gestört



[zogger CkY]

Nee die folie da nutze ich nicht , die gute alte MX-4 wollte eigentlich auf die MX-5 wechseln hab aber ne tube erwischt wo die schon ausgehärtet war. Der freundliche Artic Support hat mir dann 8g mx -4 zukommen lassen

Ansonsten nutzte ich die kyronaut bin aber inzwischen wieder dazu übergegangen cpu+block zu schleifen bringt mehr..



[frajen]

Ergebnisse:

@andi_sco

Nachtrag mit 3DMark01 SE:

Was ich schon mal sagen kann SLI oder Crossfire scheint nicht wirklich eine Auswirkung zu haben und mindestens die 3870X2 läuft hart im CPU-Limit.

PC-Hardware:
Mainboard: XFX 680LE
CPU: C2D E8500, Stock
RAM: 4GB DDR2 800
OS: Windows 7 64-Bit

Spoiler: 3DMark01 SE

​	X1950XTX @695,1062​	X1950XTX @695,1062, 4x AA​	ATI 3870X2​	ATI 3870X2 4x AA​	ATI 3870X2 Single GPU​	ATI 3870X2 4x AA Single GPU​	7900GTO SLI​	7900GTO SLI 4x AA​	7900GTO​	7900GTO 4xAA​
Summary​	35259​	31809​	36898​	31125​	37253​	28304​	29831​	28644​	32979​	29797​
Game 1 – Low​	412.2​	410.6​	418.0​	418.8​	459.8​	437.3​	351.7​	345.6​	388.1​	385.4​
Game 1 – High​	107.9​	108.5​	100.6​	97.1​	103.6​	99.9​	139.4​	136.5​	153.2​	152.3​
Game 2 – Low​	696.2​	666.1​	665.5​	639.0​	700.1​	498.7​	529.4​	532.0​	601.4​	505.6​
Game 2 – High​	281.8​	233.5​	281.0​	263.0​	301.3​	273.3​	272.9​	279.2​	311.5​	298.4​
Game 3 – Low​	535.9​	530.6​	516.2​	498.6​	554.6​	448.3​	387.0​	414.0​	470.0​	459.2​
Game 3 – High​	205.1​	194.5​	184.8​	166.6​	199.6​	178.3​	187.3​	193.3​	214.5​	212.1​
Game 4 – Nature​	345.9​	250.3​	478.7​	251.4​	400.9​	171.6​	257.9​	177.4​	240.0​	152.0​
Fill Rate Single​	6437.8​	5412.6​	12694.7​	8977.4​	6352.5​	4533.1​	9302.4​	7127.0​	4967.9​	3801.6​
Fill Rate Multi​	10861.6​	10725.7​	25615.6​	20293.7​	12788.9​	10187.1​	24584.4​	21680.0​	14706.9​	14052.6​
High Polygon Count – 1 Light​	250.6​	228.1​	1067.3​	553.0​	534.3​	279.0​	430.5​	335.6​	250.9​	208.0​
High Polygon Count – 8 Light​	20.4​	20.3​	487.2​	354.0​	244.6​	178.6​	50.7​	49.6​	25.9​	25.7​
Enviorment Bumb Mapping​	960.0​	920.2​	745.7​	583.7​	862.5​	612.1​	377.0​	380.9​	605.9​	428.4​
DOT3 Bump Mapping​	852.4​	754.8​	836.4​	787.1​	873.6​	390.0​	631.3​	511.5​	756.6​	378.4​
Vertex Shader​	400.7​	399.2​	393.8​	397.9​	453.4​	428.5​	364.1​	359.6​	386.3​	329.1​
Pixel Shader​	583.1​	601.0​	573.5​	573.2​	600.1​	561.6​	544.1​	447.9​	564.7​	558.4​
Advanced Pixel Shader​	1039.2​	803.9​	2132.8​	899.8​	1155.3​	456.8​	956.0​	685.6​	933.1​	584.3​
Point Sprites​	200.1​	51.0​	360.1​	99.9​	178.7​	50.2​	147.5​	71.0​	80.8​	38.0​



[andi_sco]

@frajen das sieht man nur im Nature und Füllraten Test, ob SLI oder Crossfire aktiv ist

Sind die 2001er Werte echt bei 1024x768 32Bit?



[frajen]

Sind die 2001er Werte echt bei 1024x768 32Bit?

Also ich habe nichts verändert ausser die AA Optionen. Hoffe die Standardeinstellung ist auf 1024x768 32-Bit 😅 Wobei es ein 64 Bit Win7 ist...

Sind die Werte so deutlich zu schlecht? 🤔



Und ich habe die 7950gx2 vergessen ... So ein Mist
Naja die kommt irgendwann ... vielleicht



[andi_sco]

Ne, Werte sind absolut Top, höher als bei meiner Radeon HD 4850 oder Quadro FX 1600 (ca. Geforce 8800 GTS)

Aber, bei den Excel Tabellen haue ich euch irgendwann - ja, ich muss die endgültige Tabelle noch zum Download anbieten...

Ergänzung (21. Juli 2022)

@Gorasuhl du hast Post #13.000 - keine zwei Monate für 1.000 Beiträge



[Y2KCertified!]

Unverhoffter Dachbodenfund 😄



[andi_sco]

Mit Original Bravo Aufkleber



[zogger CkY]

@andi_sco Ich sollte ja ein Paar Worte zu der Graka verlieren:

ASUS ROG Matrix GeForce GTX 780 Ti Platinum​

wie die Karte eigentlich heißt
Ist die Reinkarnation der Matrix- Serie von ASUS. Eine Kartenserie gebaut für (Extrem) Overclocking.
alles schön und gut aber das machen ja andere Hersteller auch.

An der Gpu 780Ti

hat ASUS an der Taktschraube Gedreht
Base: 876 ->1006 (ja die magische GHz-Grenze )
Boost: 928 -> 1072
beim GDDR5 Ram war asus Kosevativ und hat es bei 1750 Mhz belassen.
ansonsten alles beim alten 2880 Shader etc

Soweit nix besonders vorerst.
Spannungsversorgung:
14 Phasen !
geregellt vom Eignen DIGI+ VRM

okay die Dubbler übersehen wir einfach mal
aber in so weit auch nix besonderes kommen wir mal zum eingemachten:

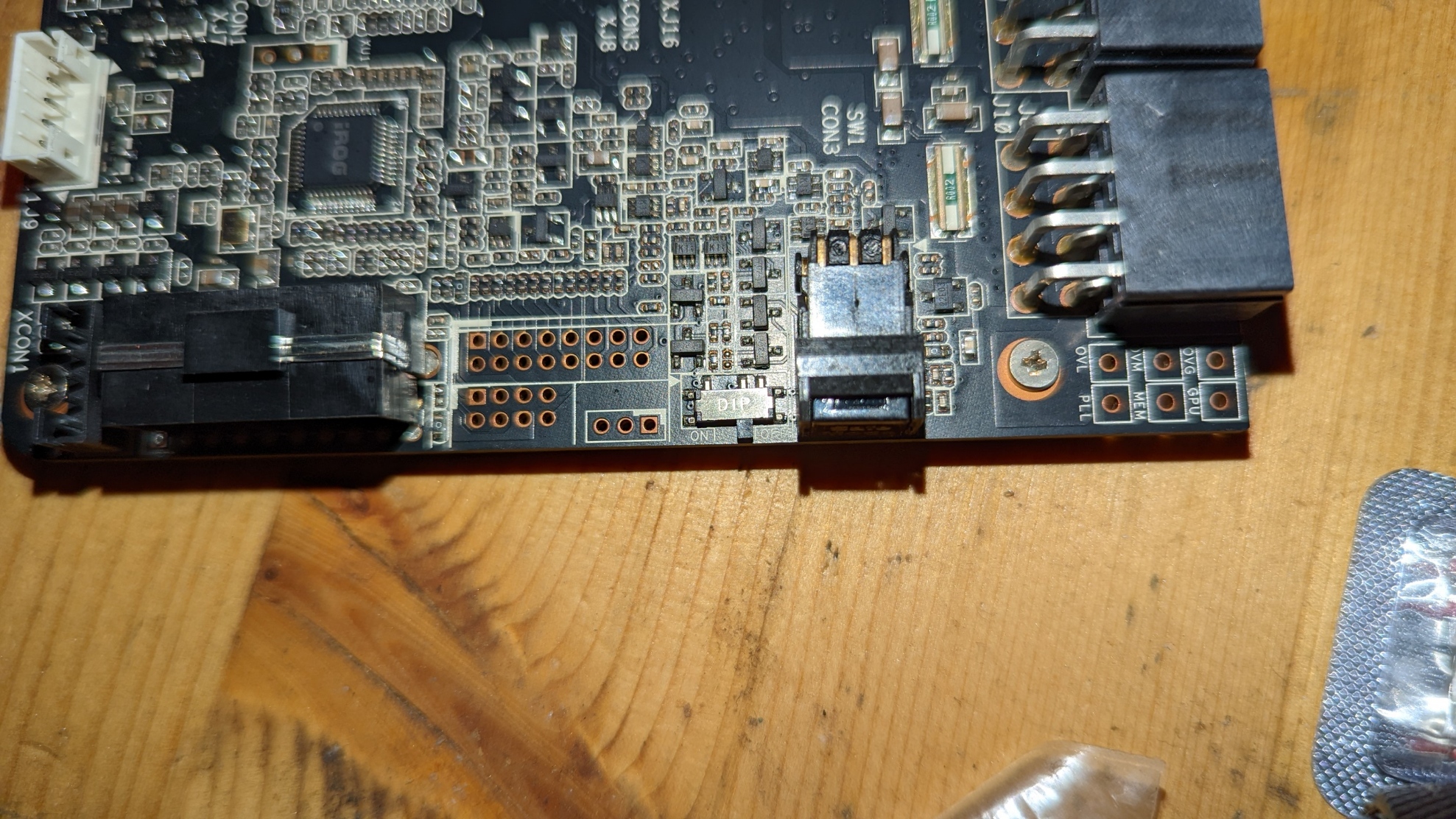

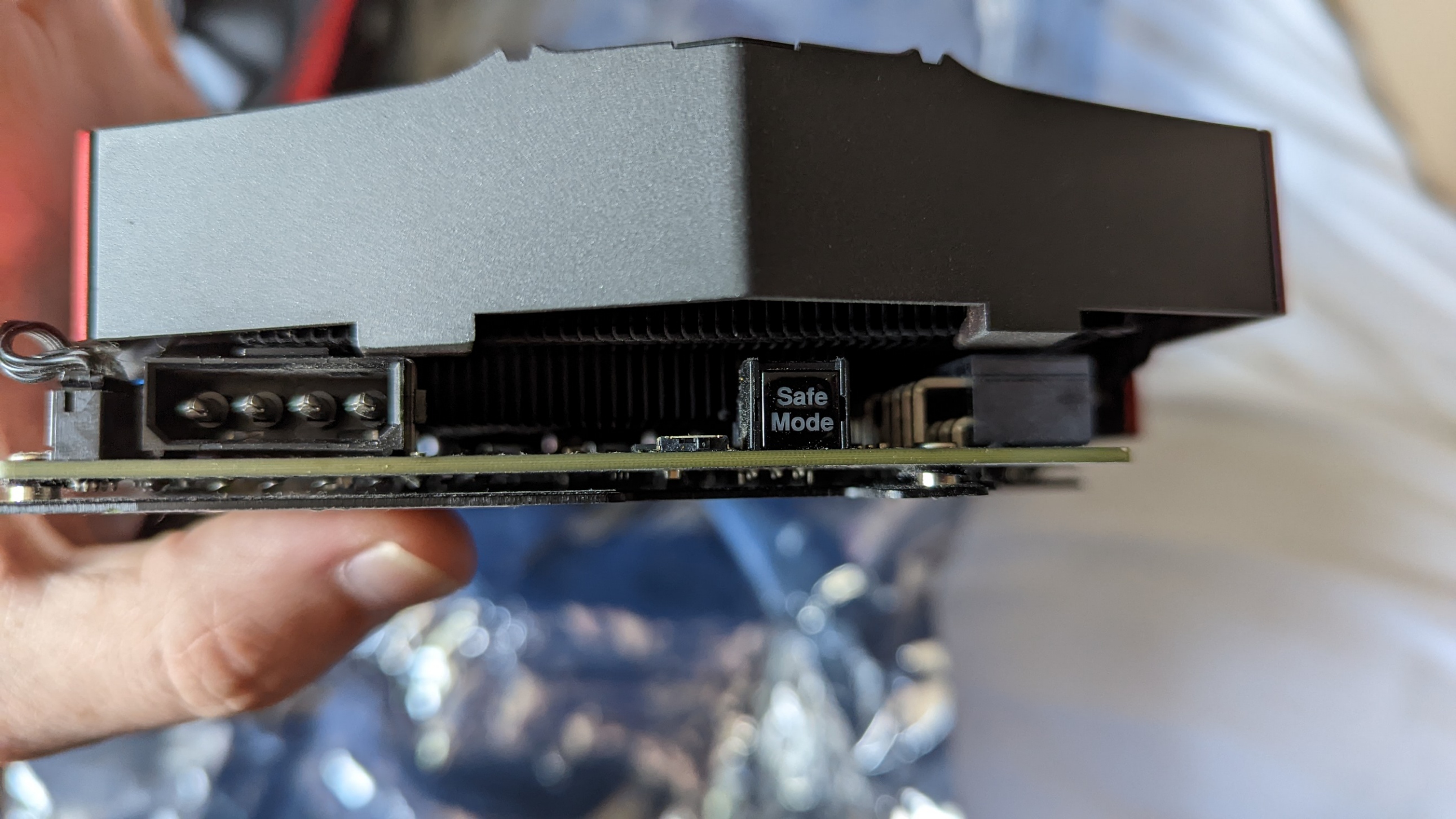

dem Save Mode:
Die Karte hat ein Dual Bios, bzw ein Fall-Back Bios einfach den schalter drücken und das VBios der Karte wird auf Default Werte zurückgesetzt Taktraten und Spannungen. Kennen wir eigentlich nur von Mainboards.

der kleine Dip-Switch daneben heizt dem GDDR5-Ram ein. Es ist eine Ramheizung damit der Speicher nicht Einfriert bei LN2 OC versuchen.

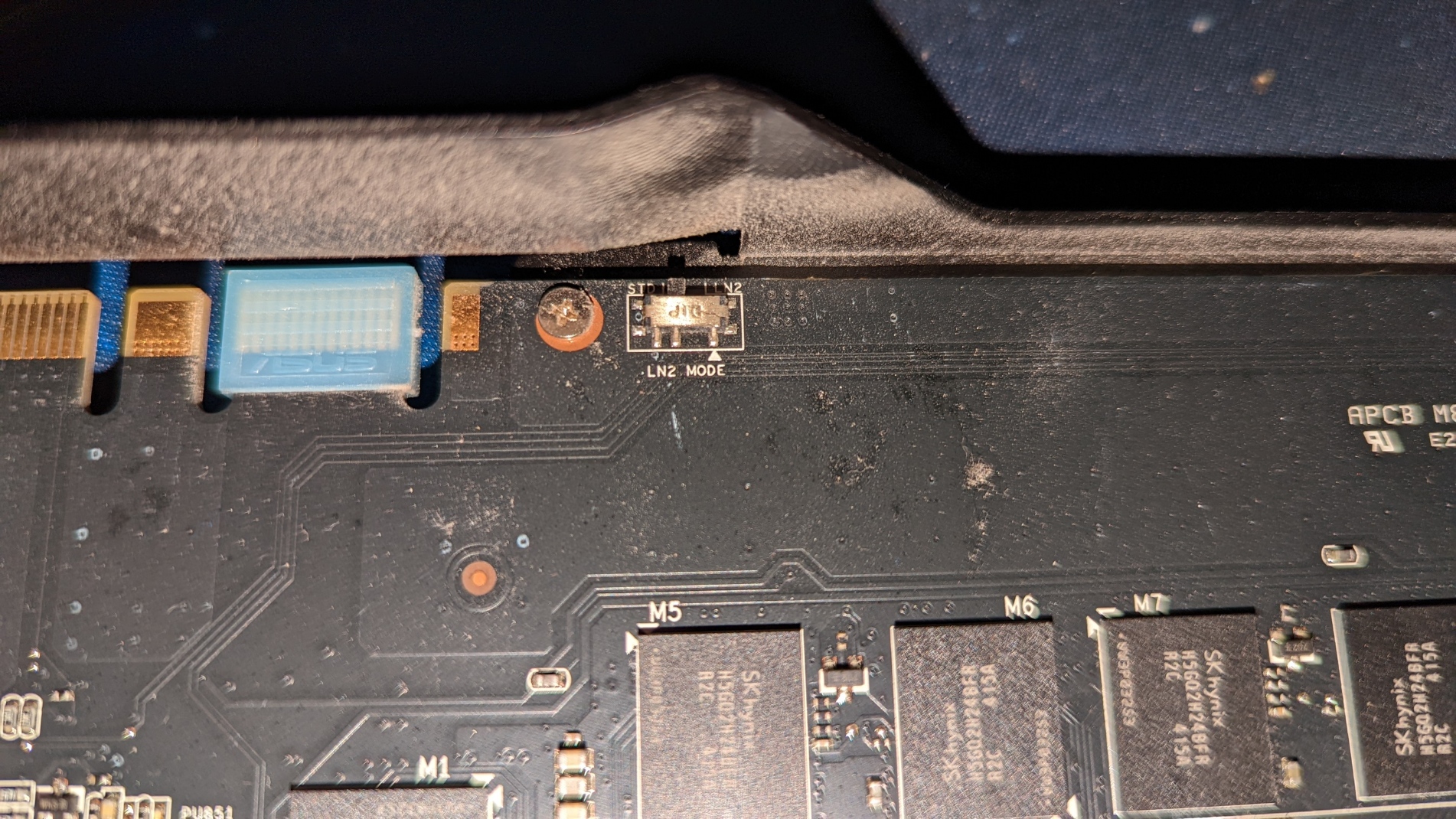

Und LN2 ist das Nächste Stichwort:

Weil natürlich hat die Karte dafür auch ein Schalterchen

Und der Schalter hat es in sich. Ist der LN2 Modus aktiv Passiert Folgendes:
Das Powerlimit von 250W +10% wird Aufgehoben
Voltagelimit wird Aufgehoben
OCP wird aufgehoben
Deswegen hat die Karte noch den 4Pin Molex. 375W ( 2x 8-Pin + 75W PCI-e Slot ) Da geht dann noch bisschen mehr

Ganz ohne (Ab)-sicherung ist es nicht es sind Schnmelzsicherungen auf der Karte verbaut

ich denke mal das war jetzt ausführlich genug
ach und man beachte die liebe zum Detail:
eingefärbter Kühlkörper und Heatpipes



[andi_sco]

Krasser Schei...



[24784ds]

Ich nutze die Pads auch. Gerade zum Testen sind die super. Kein Geschmiere…

Ja, die Dinger sind genial Super bequem in der Handhabung, auch für den Langzeiteinsatz problemlos zu empfehlen und vor allem wiederverwendbar!
Dafür sind es ein paar °C mehr in den geläufigen TDP Klassen 65-125W, aber letztendlich nichts bedenkliches wenn der Kühler passend dimensioniert ist.

Für das letzte Quäntchen an Leistung (Stichwort OC) oder Power-Limit entfesselte moderne Prozessoren ala Alder-Lake i9 oder 5800X3D (o.ä.) nimmt man dann doch lieber Paste.



[andi_sco]

Danke an @minimii für den Tipp



[Gorasuhl]

@andi_sco Thermosiphonkühlung?



[andi_sco]

Läuft das unter Thermosiphon?

Ich mach erstmal vernünftige Fotos



[lowrider20]

Ja. Im Prinzip wie eine Schwerkraftheizung bzw. ein Thermosiphon (wobei ich den Begriff noch nicht kannte, trotz Problemen mit Mikrozirkulation in der Vergangenheit).



[andi_sco]

Bubble Pump heißt das dänische Zauberwort

Bis vor ein paar Tagen wusste ich aber nicht einmal, das es auch eine akasa/Conrad Version gibt



[lowrider20]

Bubble Pump

Marketing-Sprech



[andi_sco]

Welches Kühlmittel ist denn bei Thermosiphon Kühlern eingefüllt?

Marketing

👍🏼

Auf alle Fälle kennt Ihr den Kühler



[lowrider20]

Welches Kühlmittel

Herstellergeheimnis
Vermutlich entmineralisiertes bzw. totes Wasser und Korrosionsschutz.



[24784ds]

Ich bin schon auf die Ergebnisse gespannt ^^ Gab in der Vergangenheit schon so einige interessante Ideen. Spannend finde ich z.B. auch den Thermaltake Engine 27, mit Aluminium Rotor: https://www.amazon.de/Thermaltake-Engine-Low-profile-Kühler-silber/dp/B01M4J64GU
