Ich hab heute massiv gefailt, aber vielleicht hilft es ja dem ein oder anderen nicht den gleichen Fehler zu machen

Hab eine Geforce 4 TI 4400 reinbekommen - PCB etwas krumm und die Karte produziert Grafikfehler. Also Kühler abgenommen und die Karte in Alufolie eingewickelt für eine Backofen-Session. Da 150° in der Vergangenheit nie was gebracht haben, war ich dieses mal mit 200° und Umluft besonders mutig. Und ich hab die Karte mit dem PCB nach oben in den Backofen gelegt.

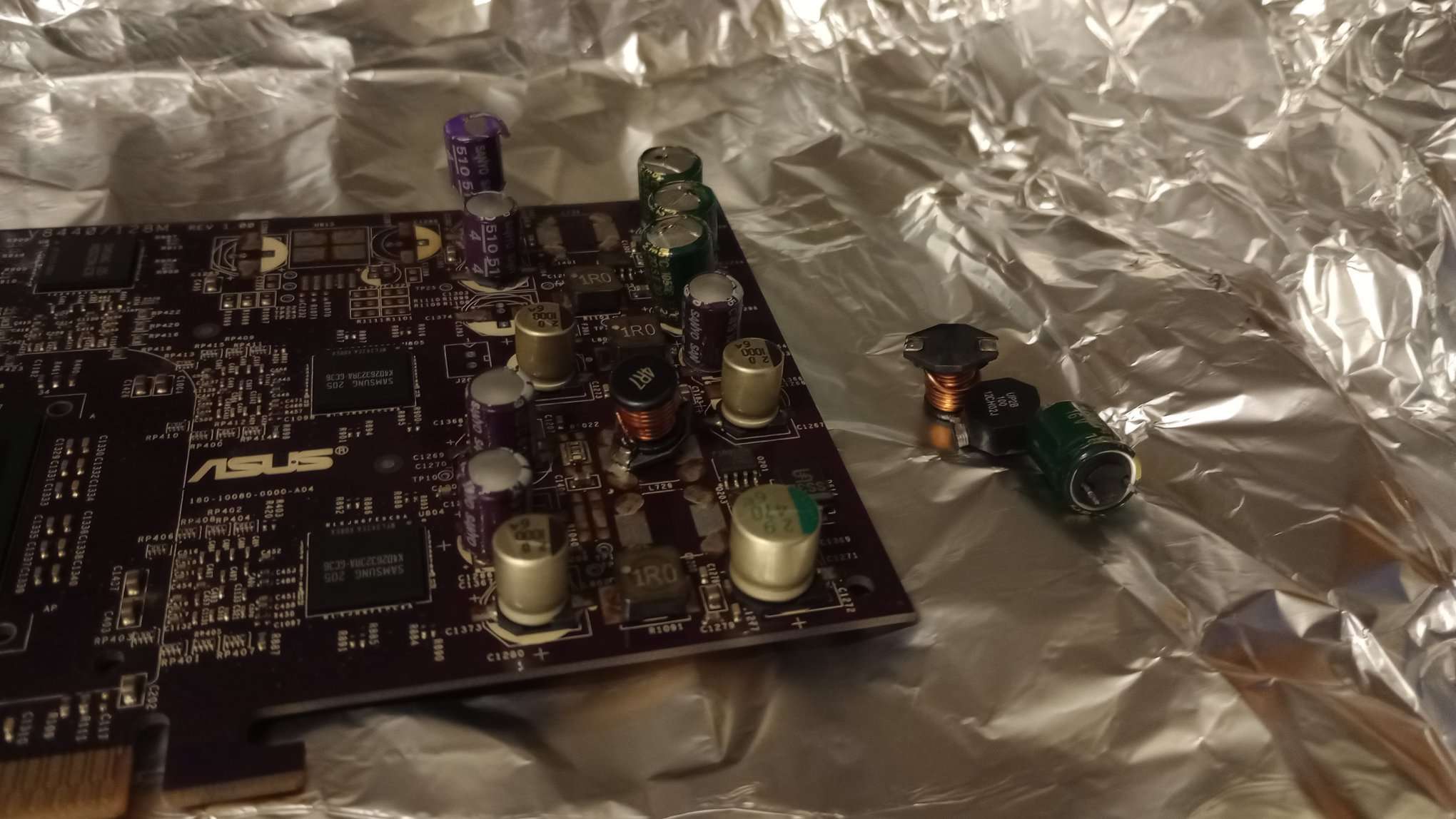

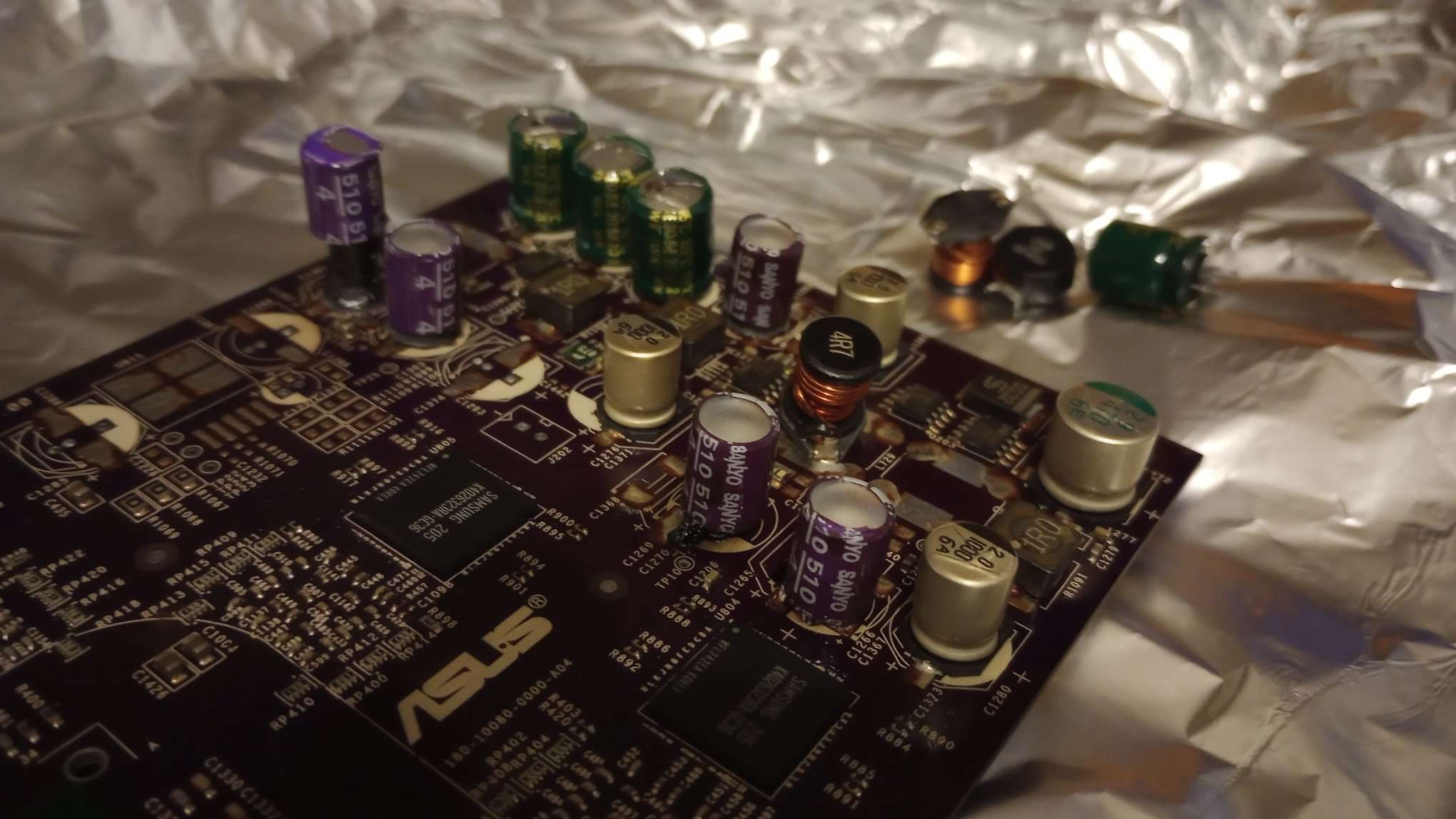

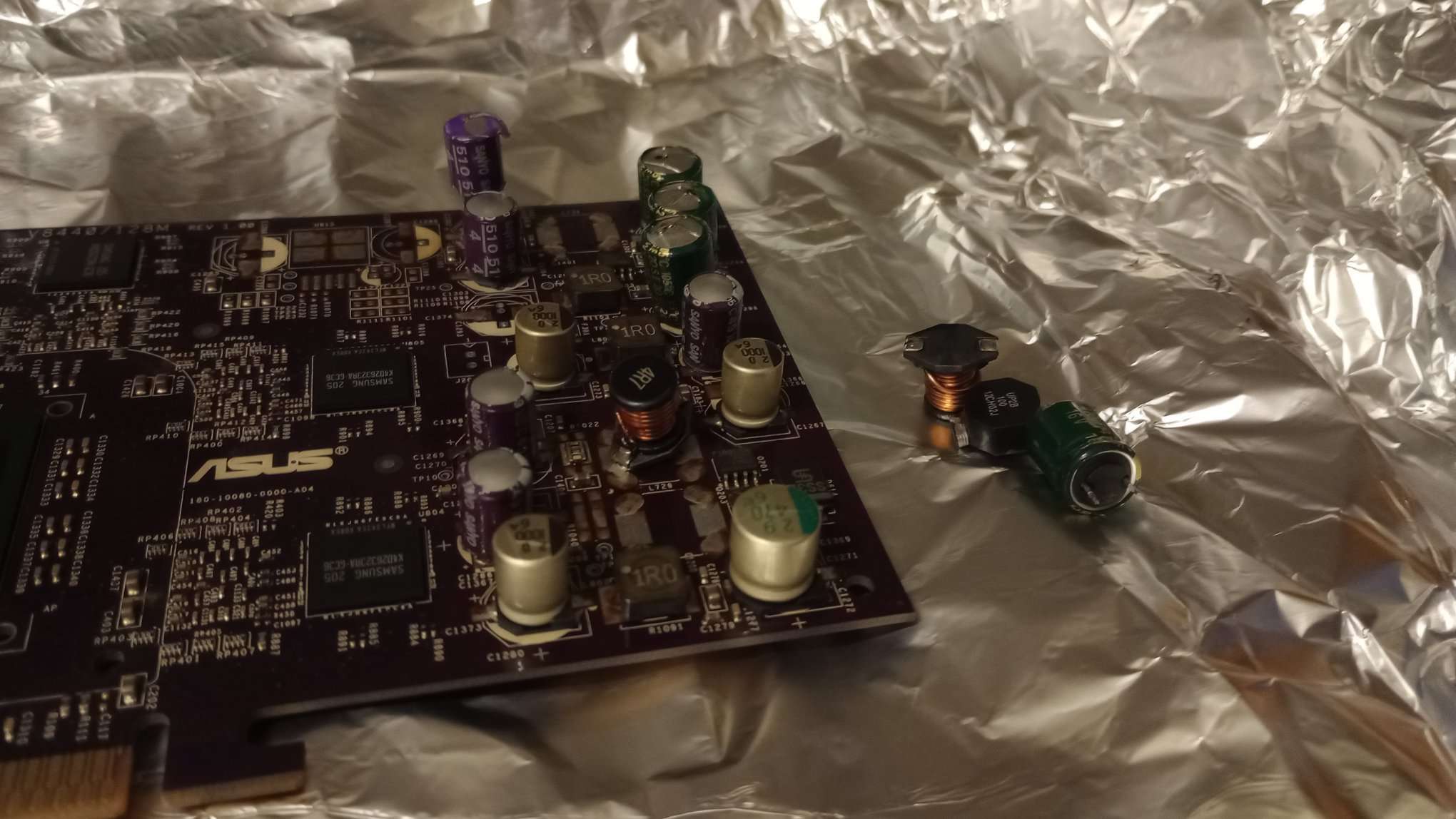

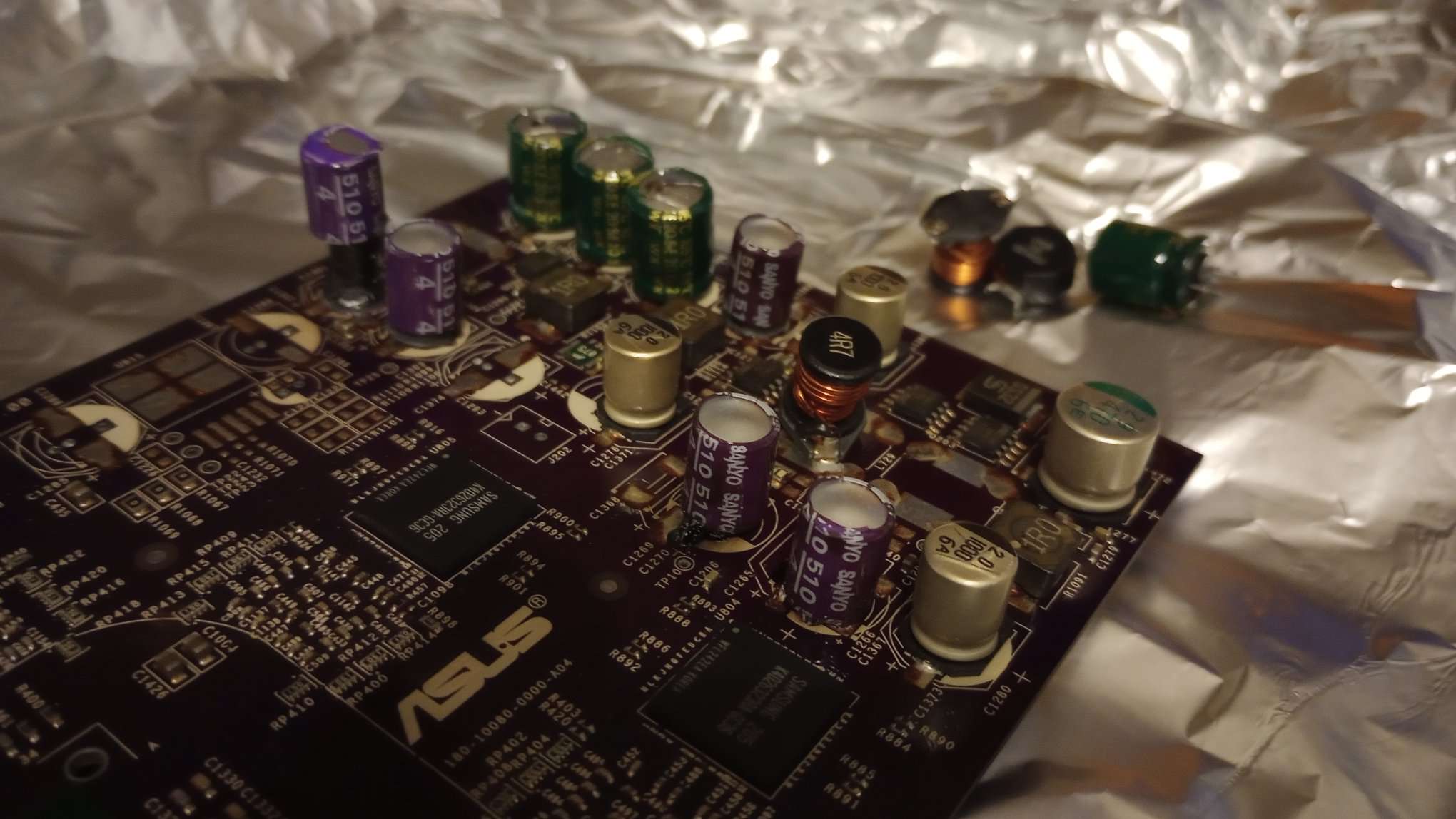

Hier das Ergebnis

Falls sich schon mal jemand gewundert haben sollte, ob das mit dem Backofen funktioniert: Ja, das Lot wird tatsächlich so flüssig, dass die Bauteile abfallen und die Kondensatoren aufplatzen!



[lowrider20]

Grafikfehler

Und jetzt sind die weg.



[andi_sco]

Die neue alte Ageia Karte ist da

Ich habe mir erstmal einen GPU Halter für die Karte bestellt. Wenn das Molex Kabel eingesteckt ist, hängt sie ja doch gut durch



[grind507]

Ich hab heute massiv gefailt, aber vielleicht hilft es ja dem ein oder anderen nicht den gleichen Fehler zu machen

Hab eine Geforce 4 TI 4400 reinbekommen - PCB etwas krumm und die Karte produziert Grafikfehler. Also Kühler abgenommen und die Karte in Alufolie eingewickelt für eine Backofen-Session. Da 150° in der Vergangenheit nie was gebracht haben, war ich dieses mal mit 200° und Umluft besonders mutig. Und ich hab die Karte mit dem PCB nach oben in den Backofen gelegt.

Hier das Ergebnis
Anhang anzeigen 1271272
Anhang anzeigen 1271273

Falls sich schon mal jemand gewundert haben sollte, ob das mit dem Backofen funktioniert: Ja, das Lot wird tatsächlich so flüssig, dass die Bauteile abfallen und die Kondensatoren aufplatzen!

Oh man wieder so ein Backofen-Opfer😥
Bitte legt eure Hardware nicht in den Ofen, egal wie verzweifelt ihr seid!
Wenn macht man das mit einem Heißluftfön, der Profi mit reflow/hotair station und heating table.
Der Ofen killt dir alle caps, es stinkt fürchterlich und du bringst lange Zeit Hitze in alle Bauteile. Schau mal für wieviel Grad die Elkos ausgelegt sind - in den meisten Fällen bis 105Grad.

Wenn ich einen reflow machen dauert das ca 1-2min mit der Wärme einbringen auf den GPU Chip. Dabei verwende ich ein Flussmittel und achte auf die Temperatur. Die Gradzahl kann ich am Heißluftfön vorgeben. Die Erfolge sind je nach Fehlerbild da und die Karten laufen dann auch wieder längerfristig ohne die Kollateralschäden beim backen im Ofen.



[andi_sco]

Snow White and the Voodoo Man

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

1.500 US $
Voodoo 5 6000 Video
Anthony

Ergänzung (17. Oktober 2022)

Wenn ich einen reflow

Kannst du auch SMDs anlöten? Habe eine beschädigte Geforce 9600 GT da, die einen sentimentalen Wert hat



[andi_sco]

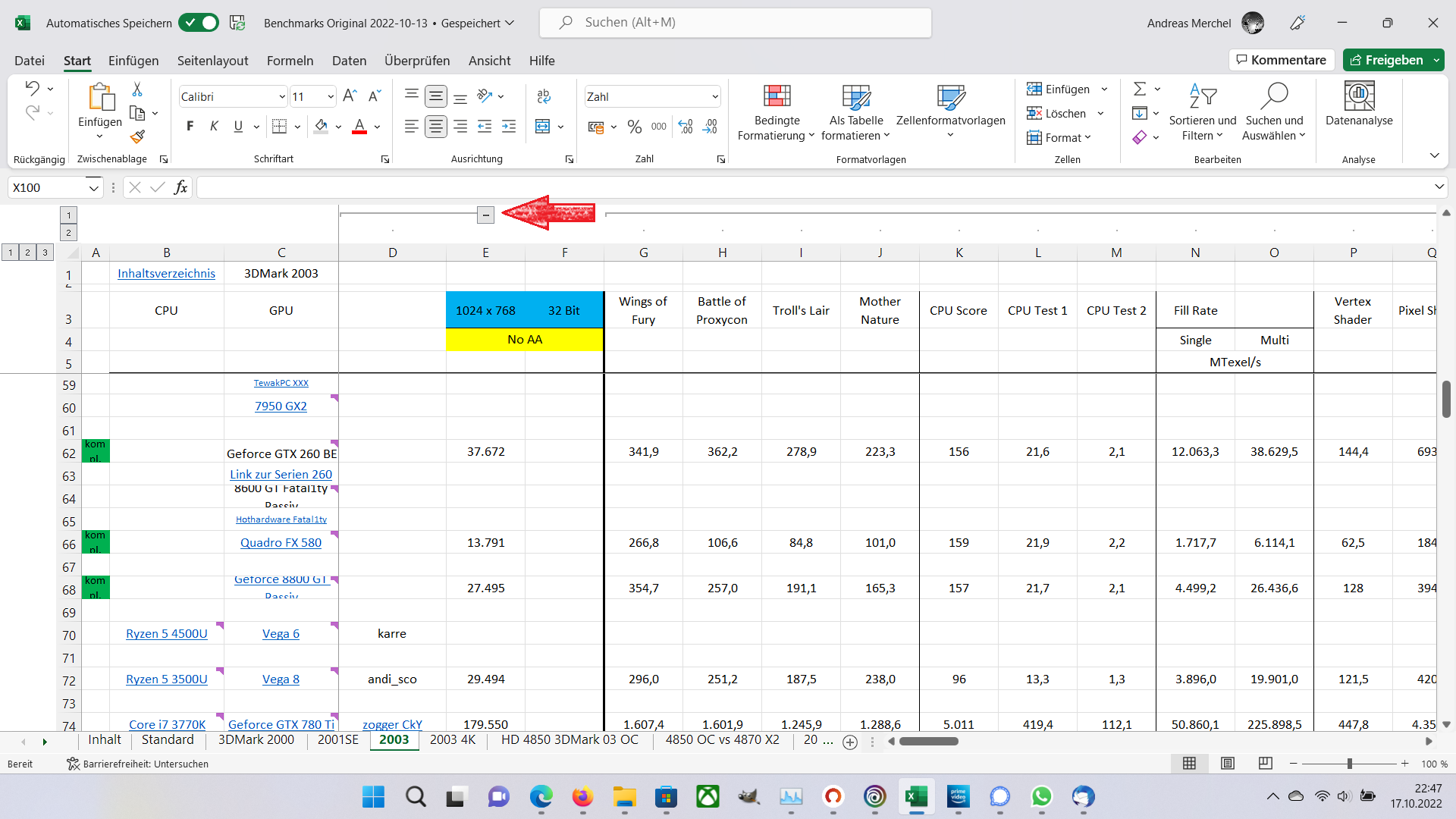

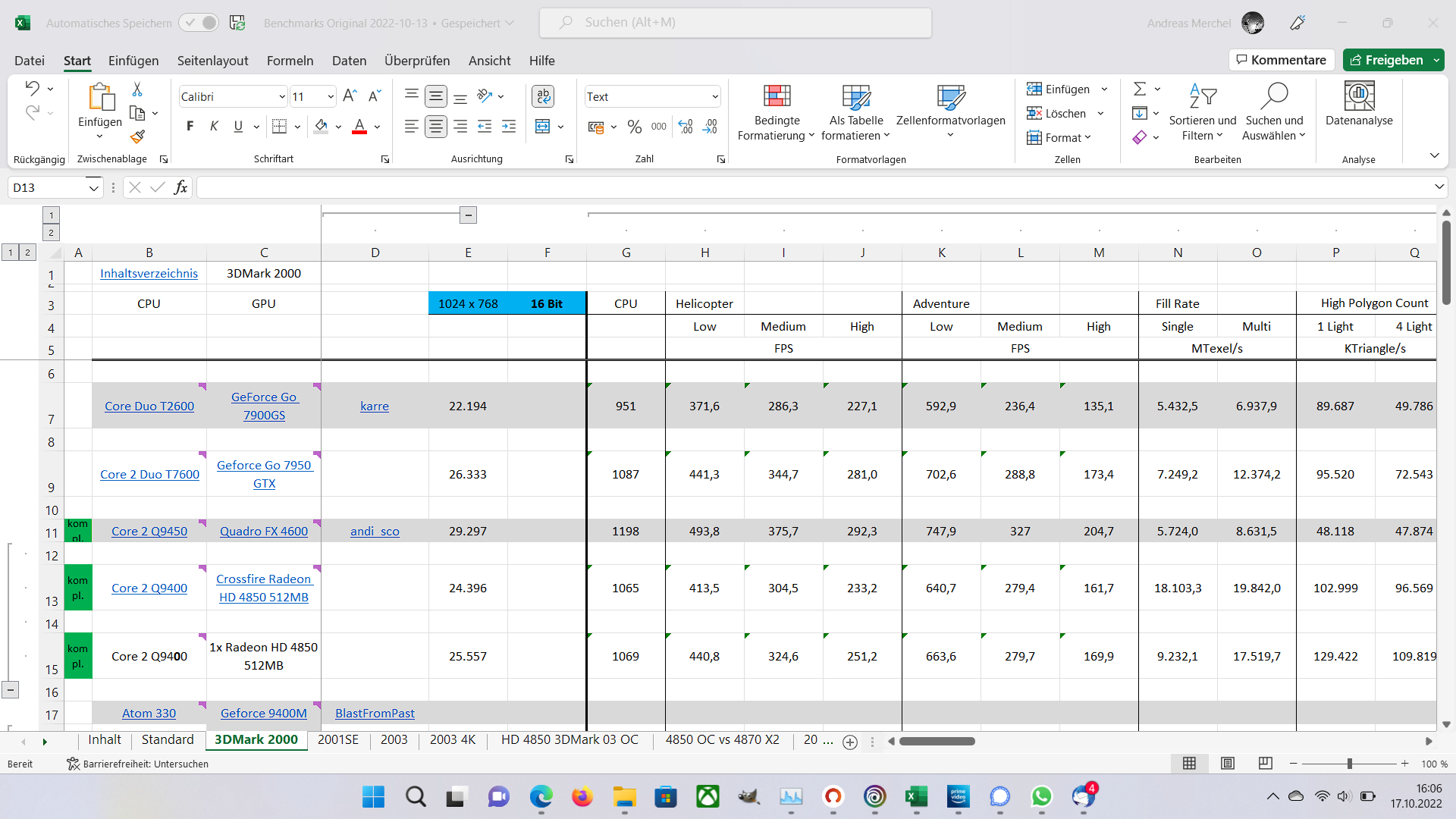

Ich brauche eure Meinung zur Benchmark Liste

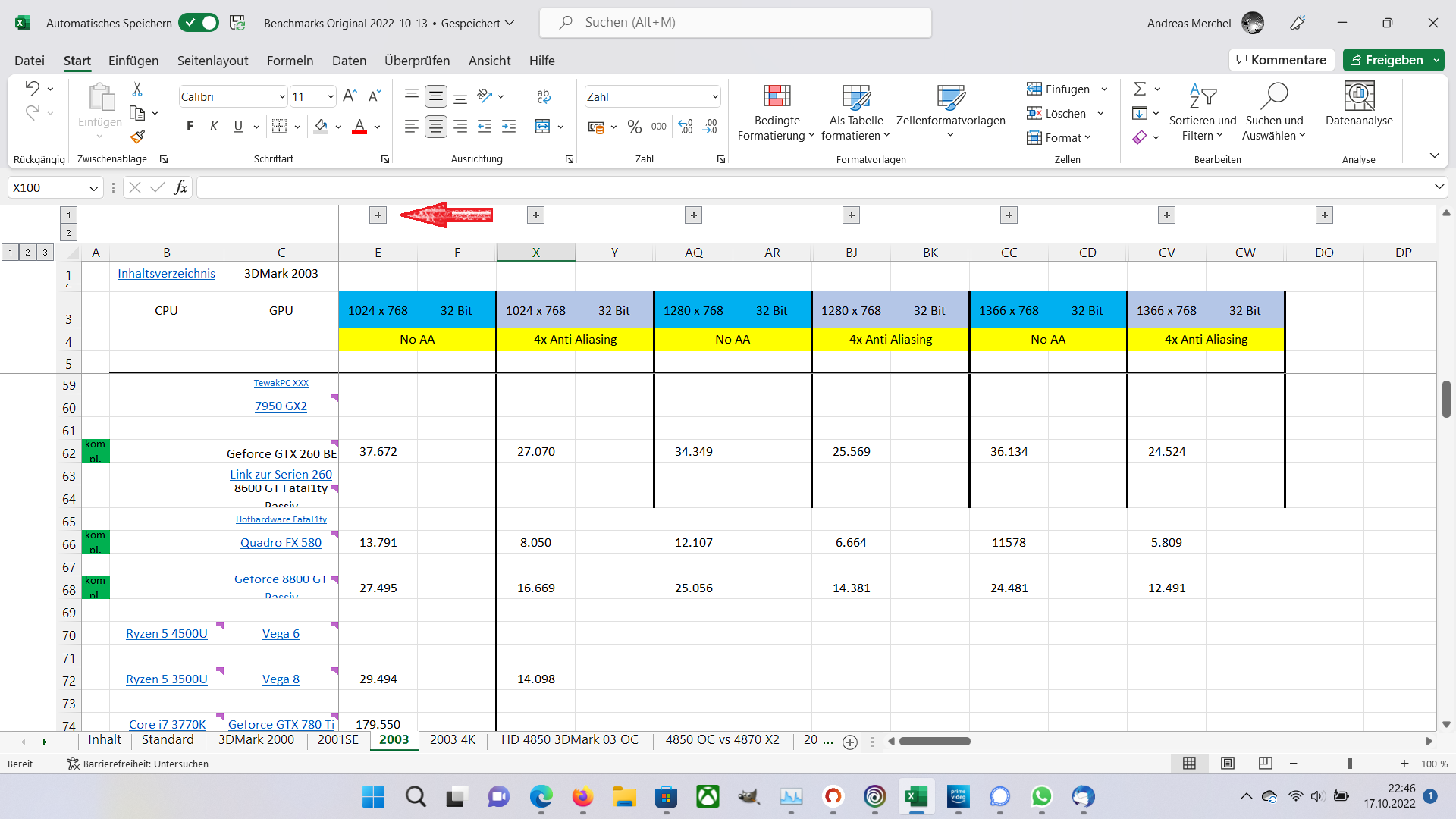

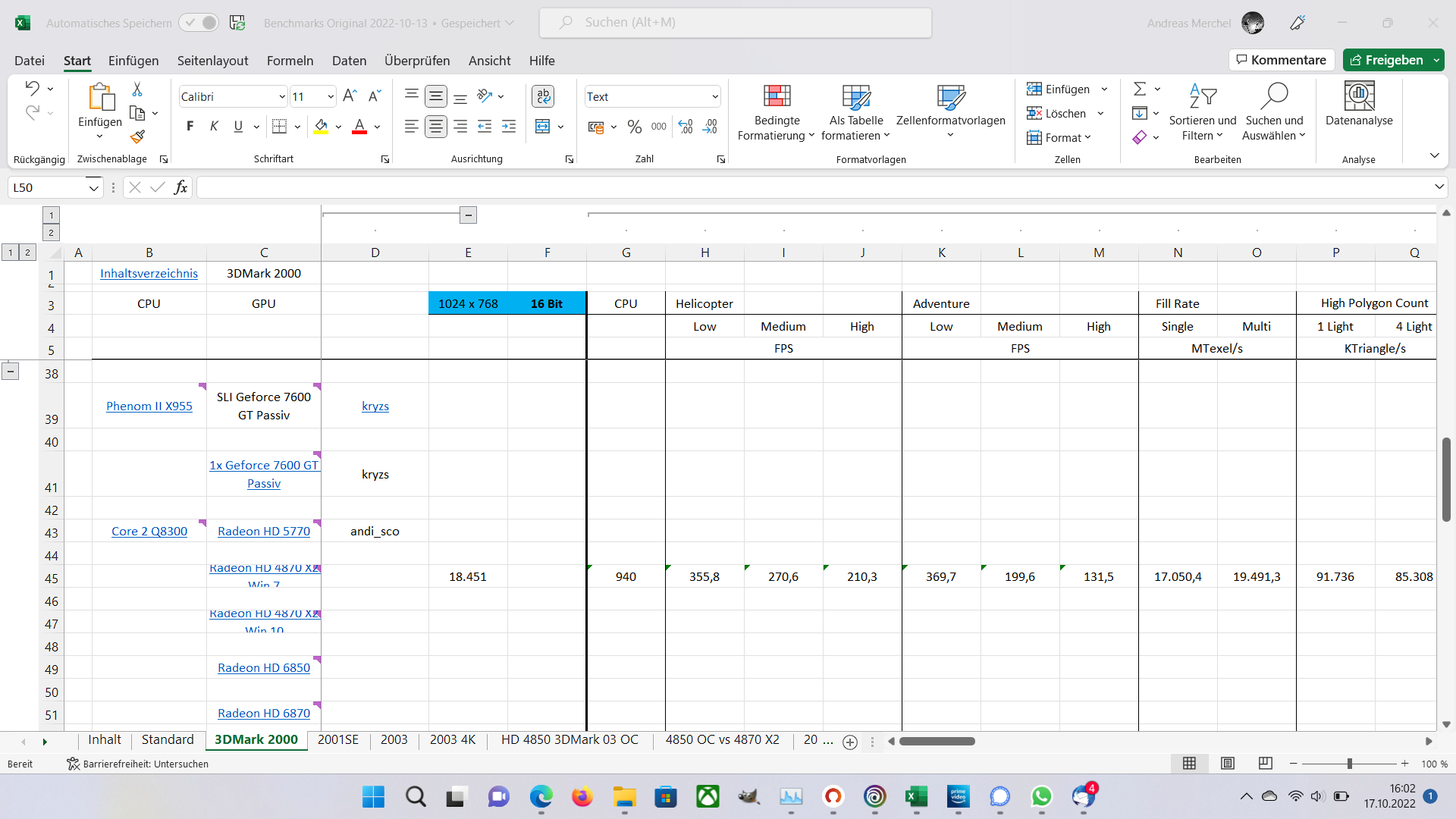

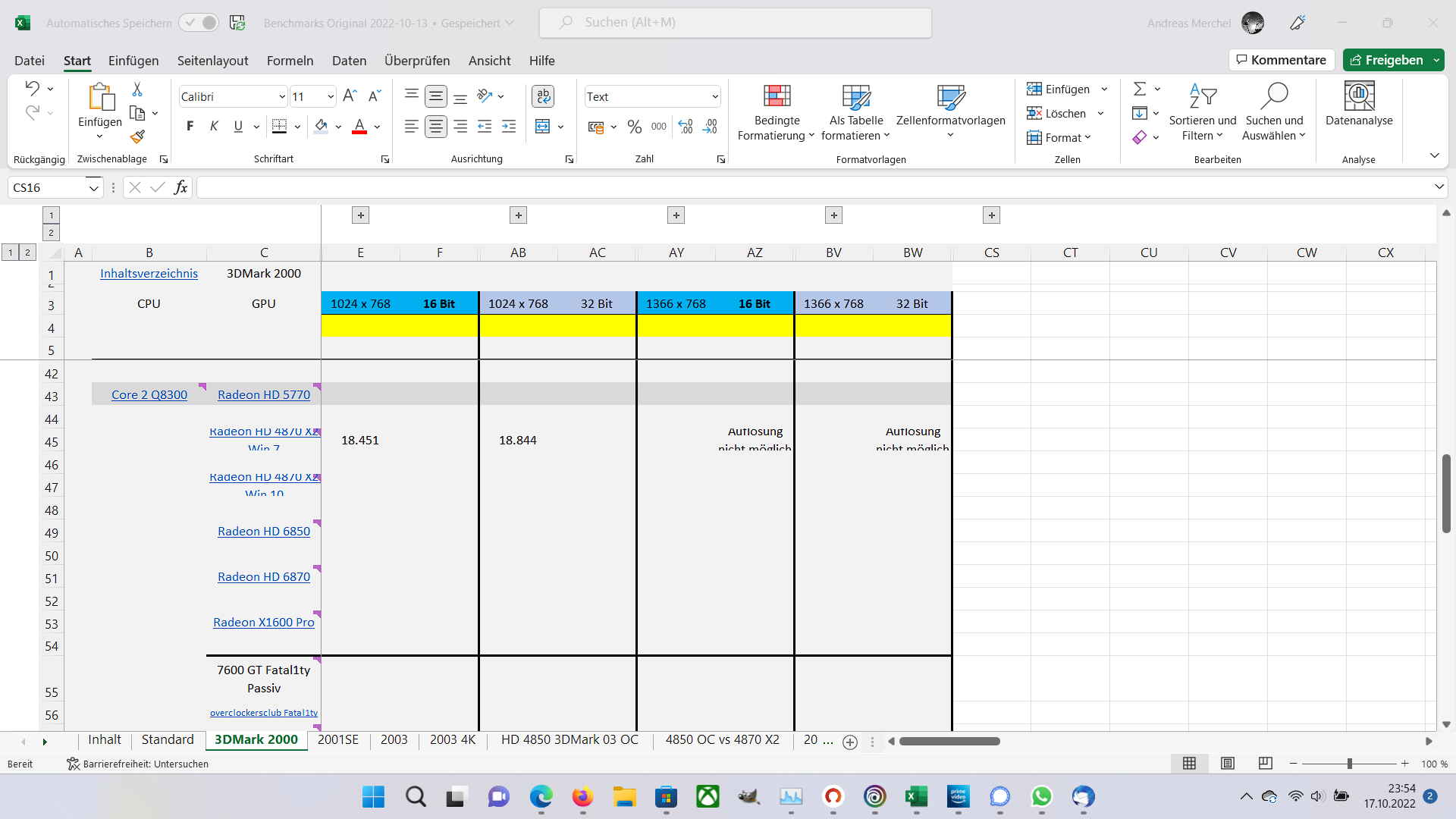

Soll ich Zellen Grau markieren oder die Weiß lassen? Dabei wird nur die erste Graka im System markiert:



[frajen]

Ich brauche eure Meinung zur Benchmark Liste

Also mir gefällt grau, man könnte auch eine dünne horizontale Trennlinie in der Zeile (zu dem System darüber) ziehen anstatt einer Farbe.



[grind507]

Snow White and the Voodoo Man

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

1.500 US $
Voodoo 5 6000 Video
Anthony

Ergänzung (17. Oktober 2022)

Kannst du auch SMDs anlöten? Habe eine beschädigte Geforce 9600 GT da, die einen sentimentalen Wert hat

schick mir mal bitte ein Fotot per PN um was es sich genau handelt. Je nach dem dann mit Lötspitze oder Heatgun.

zu deiner Benchmarkliste: Ja mach da ruhig eine farbliche Trennung rein. Warum aber so viele Details wie Fill rate oder Polygon count etc? Interessiert das wirklich jemanden? Die Übersicht leidet bei zu vielen Daten finde ich.

BTW ich bin dir noch die AMD Fraktion schuldig



[andi_sco]

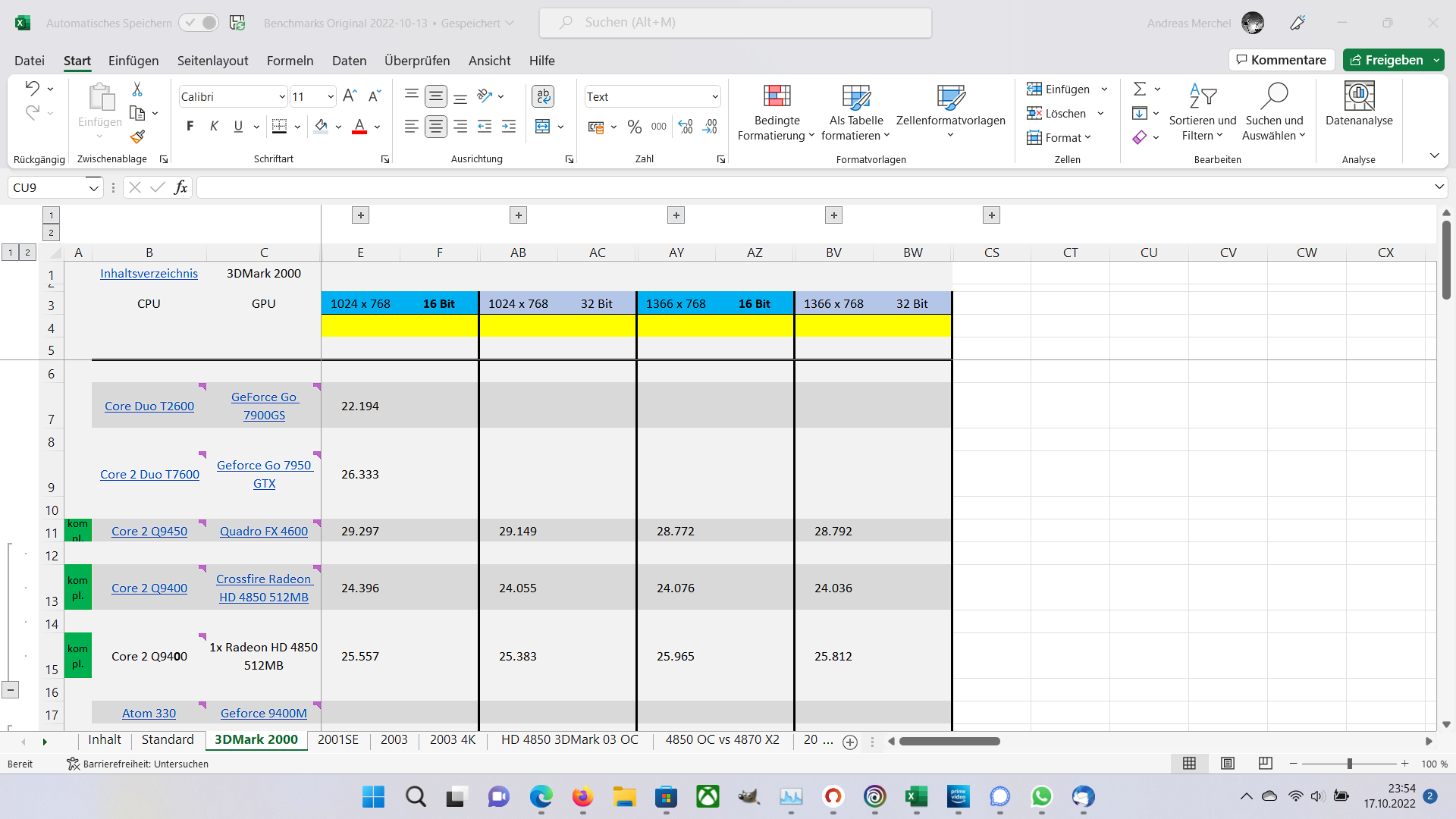

Die Übersicht leidet bei zu vielen Daten finde ich.

Deswegen kannst du das reduzieren:

---------

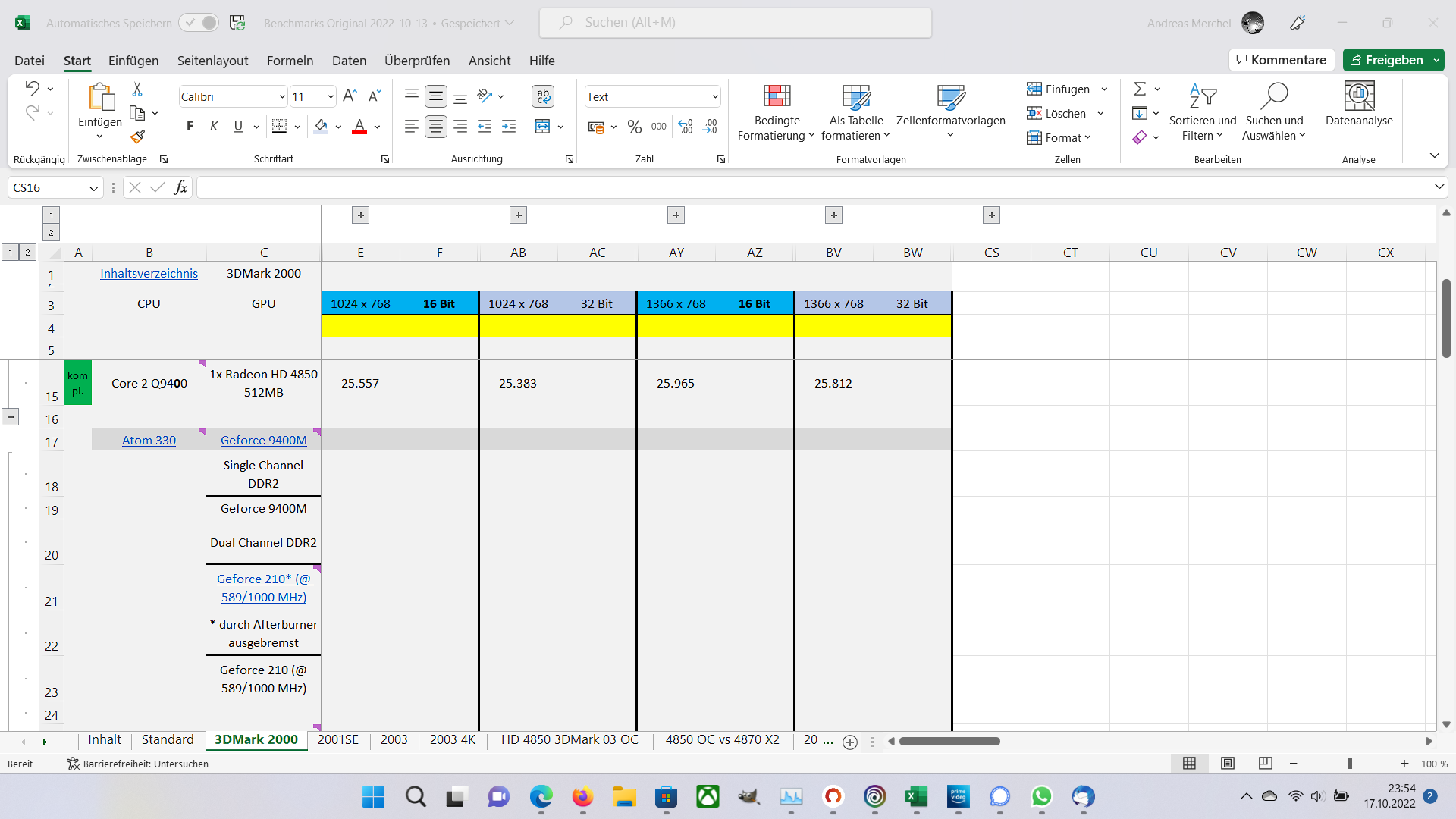

EDIT:
Hellgrauer Hintergrund

Unterteilung mit "Dicker Unterstrich" nur bei der GPU (hier wegen Single und Dual Channel)

Unterteilung mit "Dicker Unterstrich" zwischen ATi/AMD und nVidia:



[andi_sco]

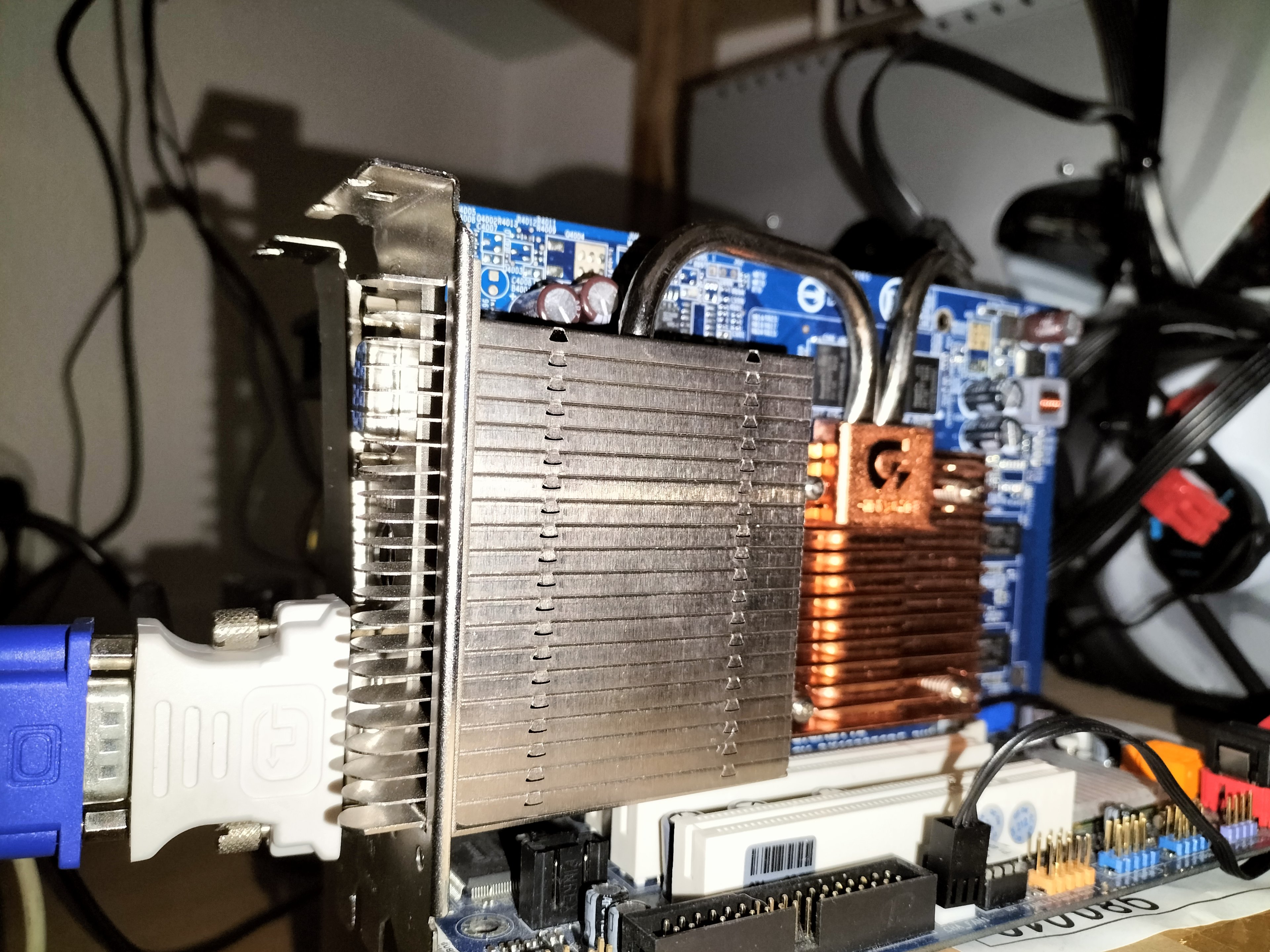

Teste gerade eine Passive Radeon X1600 Pro - diese Stille😍

Ergänzung (18. Oktober 2022)

Ich hab heute massiv gefailt

Wer keine Fehler macht, hat noch nie gearbeitet



[Karre]

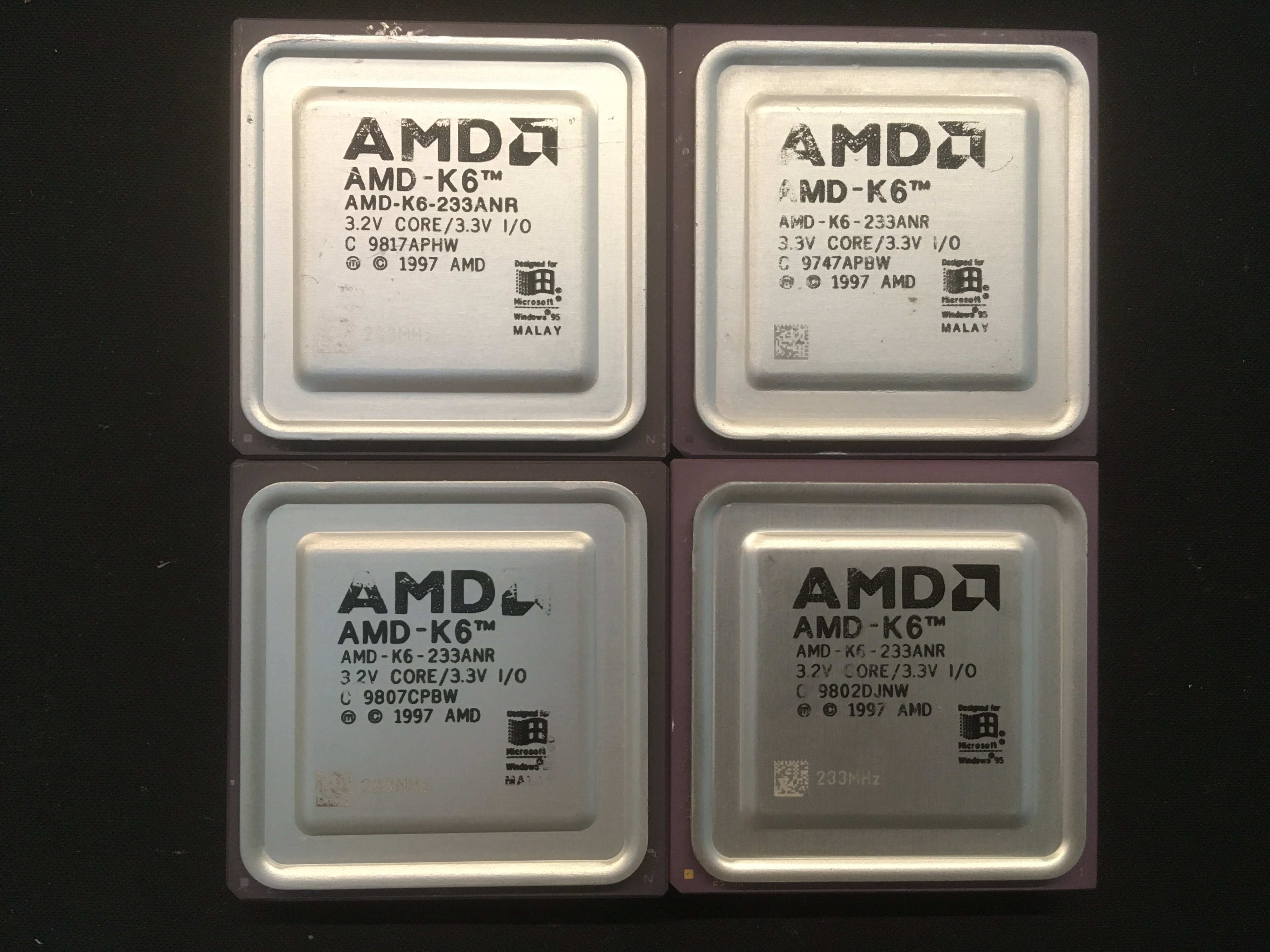

Die „schnellste“ K6 CPU.
4 Stück, eine hat andere Spannungen…



[andi_sco]

andere Spannung

Ältere Version?


Wegen dem Benchmark Thread: ich versuche es spätestens zum 01.11. die wichtigsten Karten zu testen und in Form zu bringen



[_chiller_]

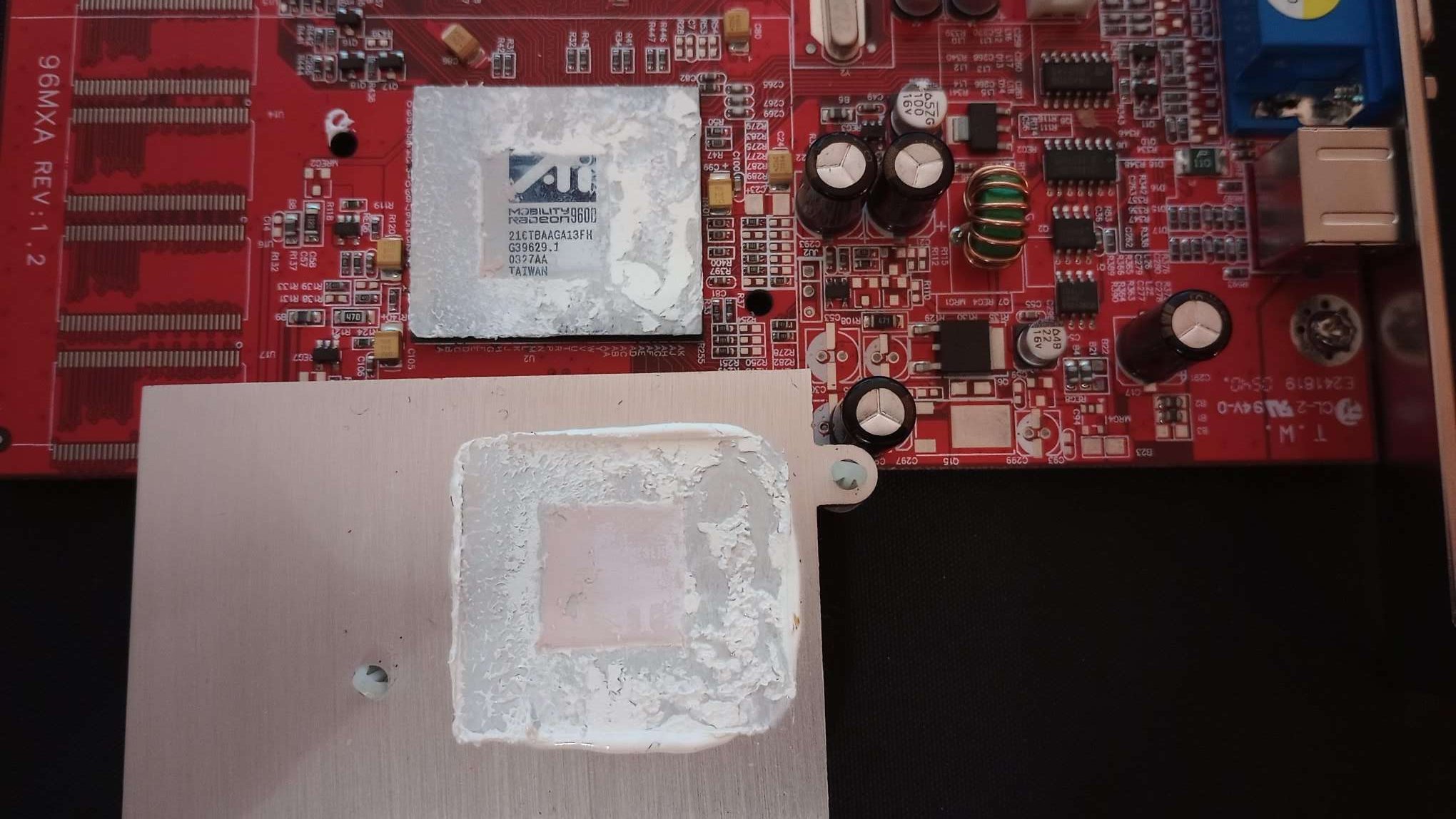

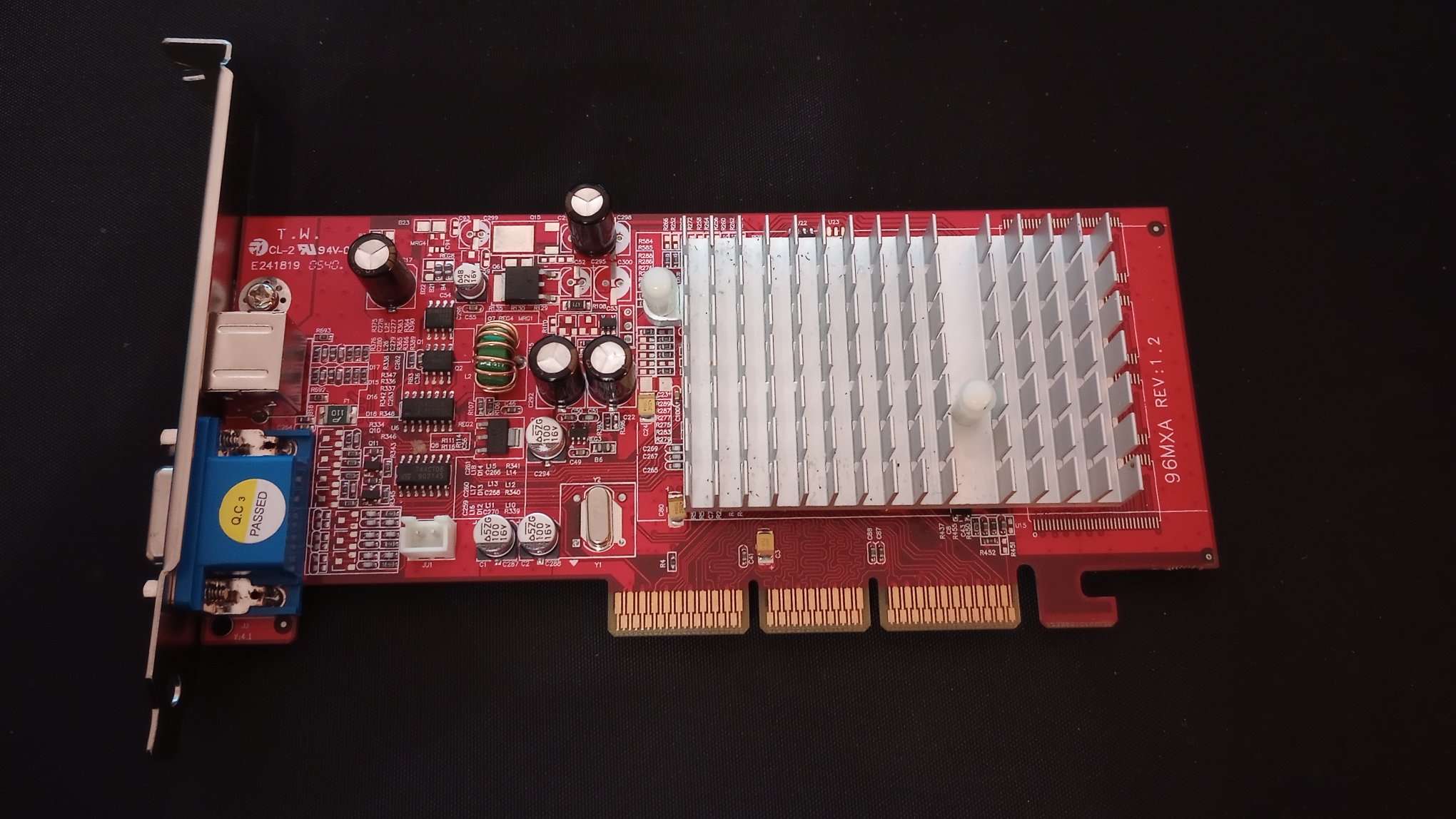

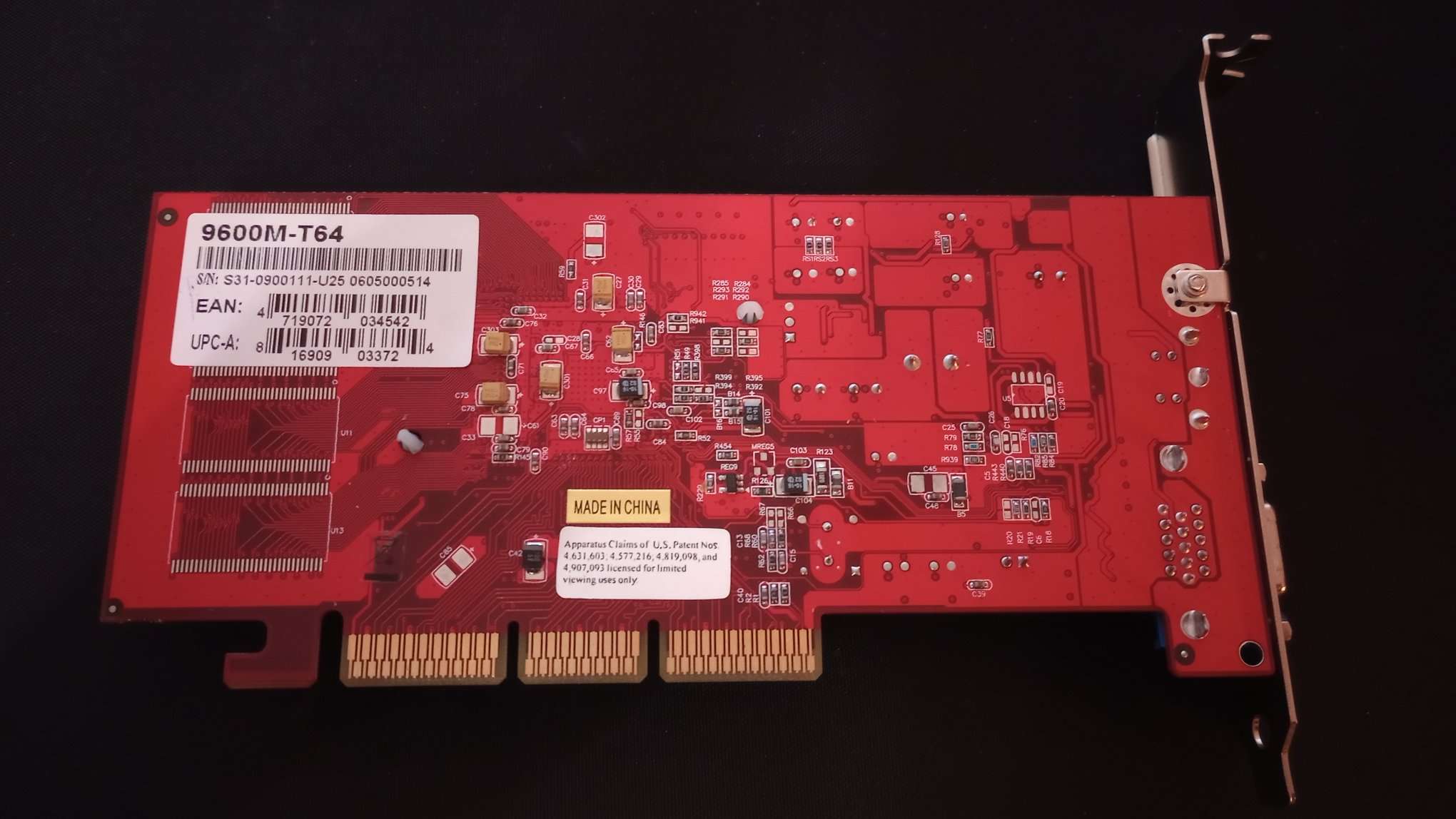

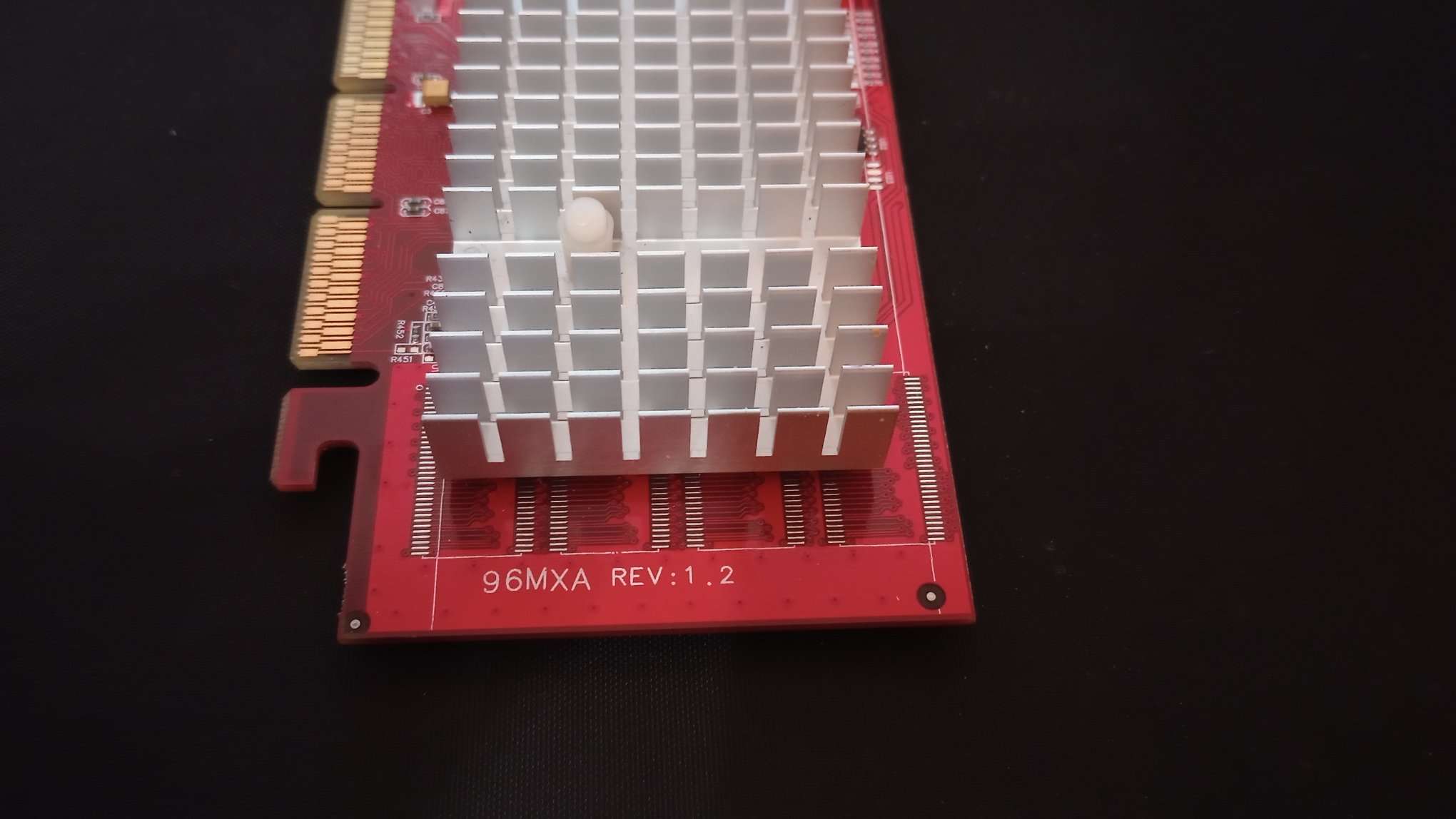

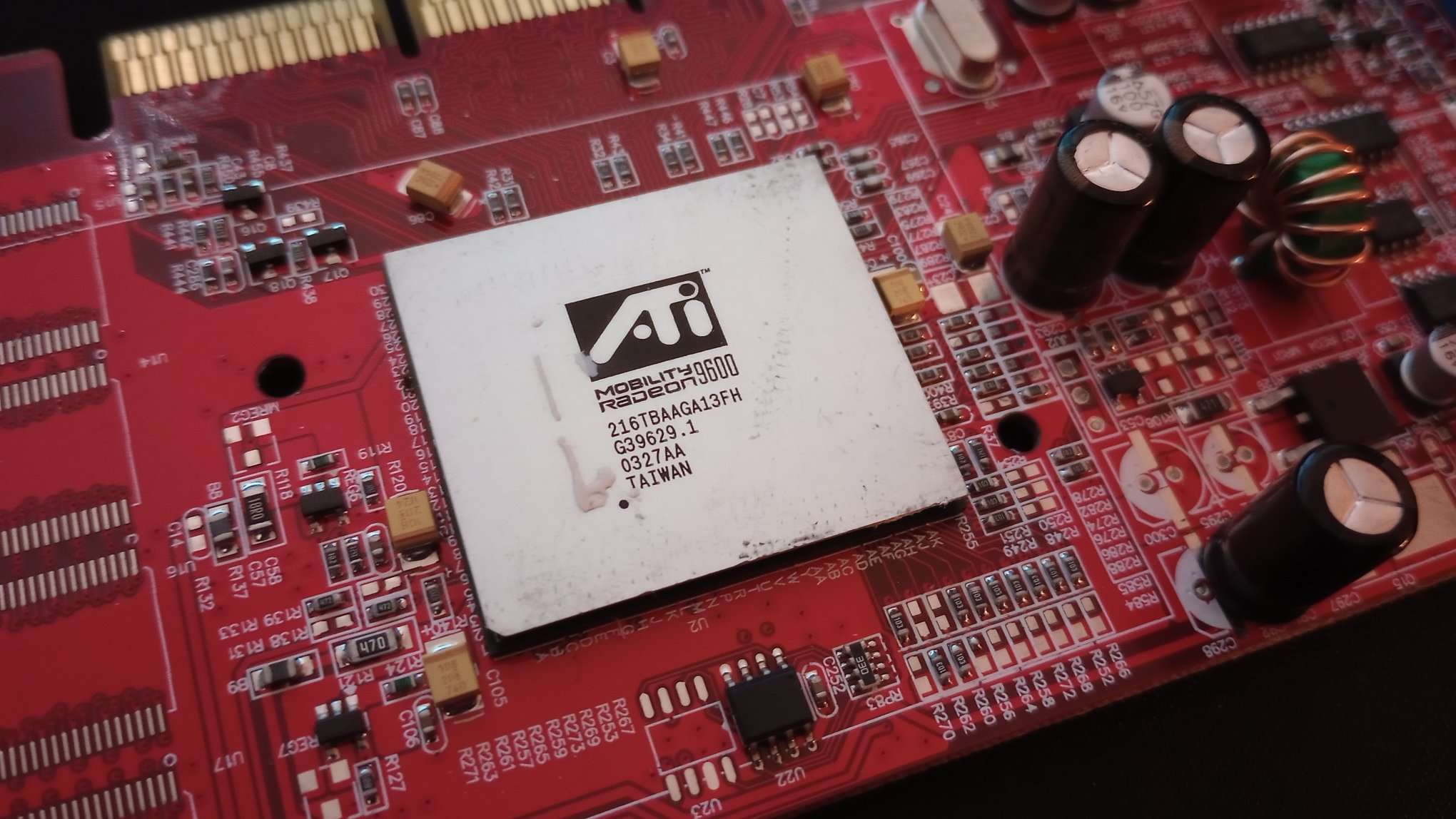

Kuriose Karte: Mobility Radeon 9600 als AGP-Variante

Alles an der Karte ist irgendwie komisch: Keine externen Speichermodule (die sitzen unter dem Heatspreader) und der Kühler besitzt sowohl Wärmeleitpaste, als auch ein Wärmeleitpad.

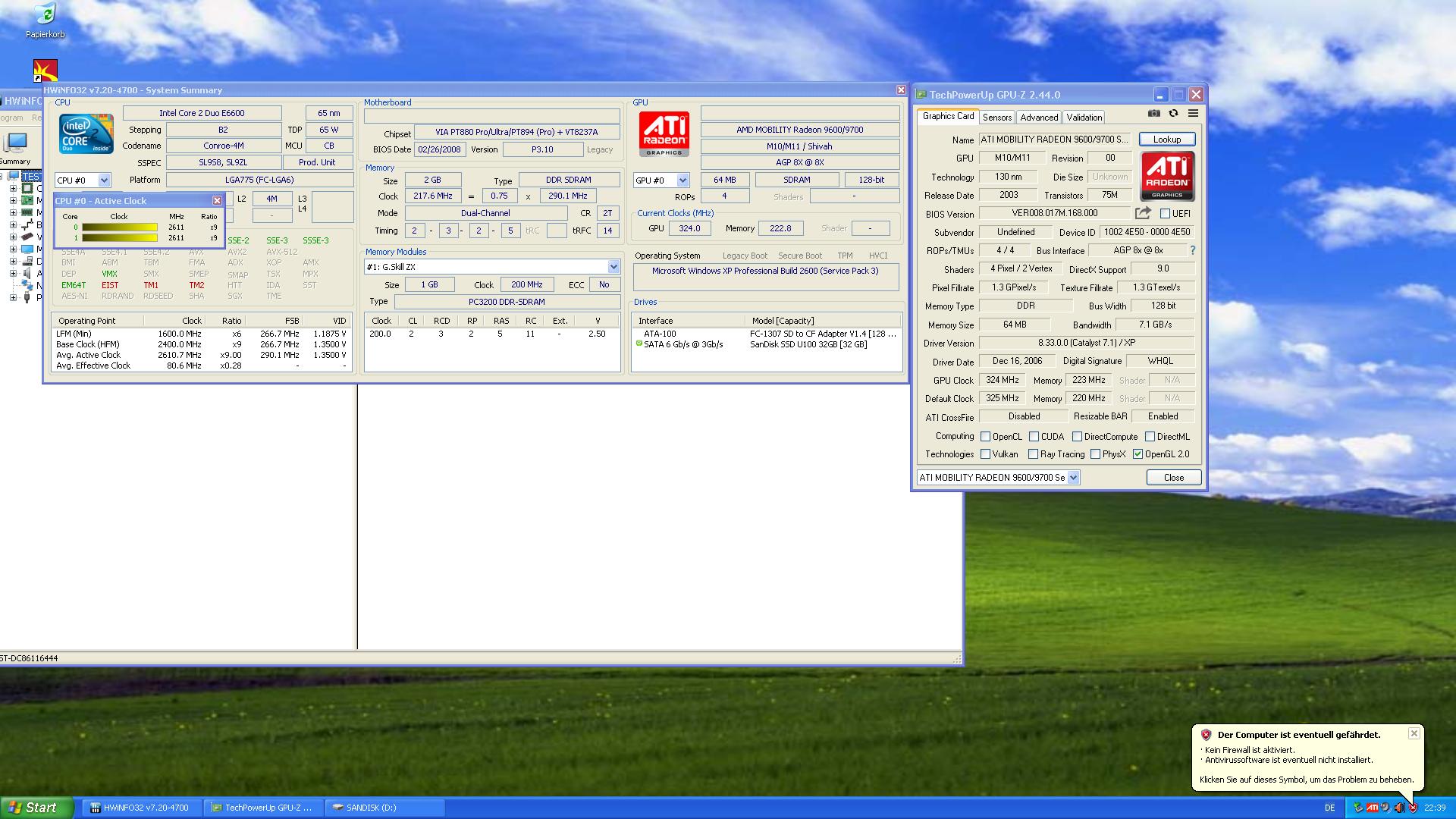

Die Karte funktioniert im Gegensatz zu meiner Vampower sogar im Desktop-Betrieb! Allerdings muss man tatsächlich den Mobility-Treiber installieren damit die Karte erkannt wird. Die Performance ist auch nicht übel, die Karte sortiert sich irgendwo zwischen Radeon 9600 und 9600 Pro ein, trotz 64MB.



[andi_sco]

Resteverwertung par excellence

Im Sommer 2003 wurde die Mobility Radeon 9600 auf den Markt gebracht, die auf dem RV350-Kern basiert. Als erster Laptop-Chip mit DirectX 9.0-Shadern hatte er den gleichen Erfolg wie die vorherigen Mobility Radeons. Die Mobility Radeon 9600 sollte ursprünglich eine RAM-Technologie namens GDDR2-M verwenden. Die Firma, die diesen Speicher entwickelte, ging bankrott und der RAM kam nie an, so dass ATI gezwungen war, regulären DDR-SDRAM zu verwenden. Zweifellos hätte es mit GDDR2-M Einsparungen beim Stromverbrauch und vielleicht Leistungssteigerungen gegeben. Im Herbst 2004 kam eine etwas schnellere Variante auf den Markt, die Mobility Radeon 9700 (die trotz Namensähnlichkeit immer noch auf der RV350 und nicht auf der älteren R300 der Desktop-Radeon 9700 basierte).

Quelle: Wiki

Ach schau an, wusste ich gar nicht. Aber, welcher Hersteller ging denn um 2005 in die Insolvenz?
Qimonda war erst um 2009 bankrott.



[lowrider20]

Sieh an, was ich da gefunden habe:



[Karre]

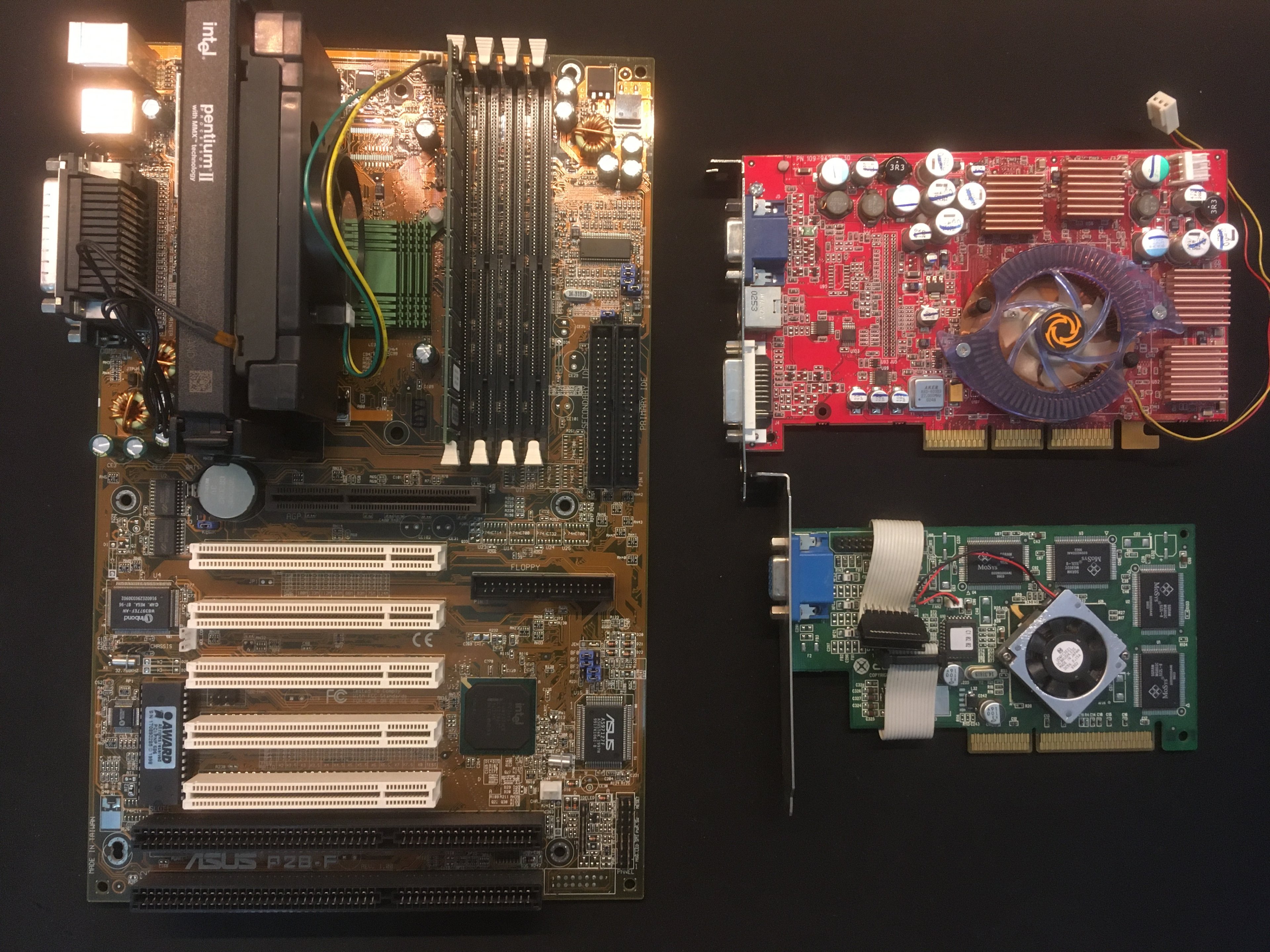

Slot 1 Neuzugänge. Vielen Dank an den Vermittler 😍

Ergänzung (19. Oktober 2022)

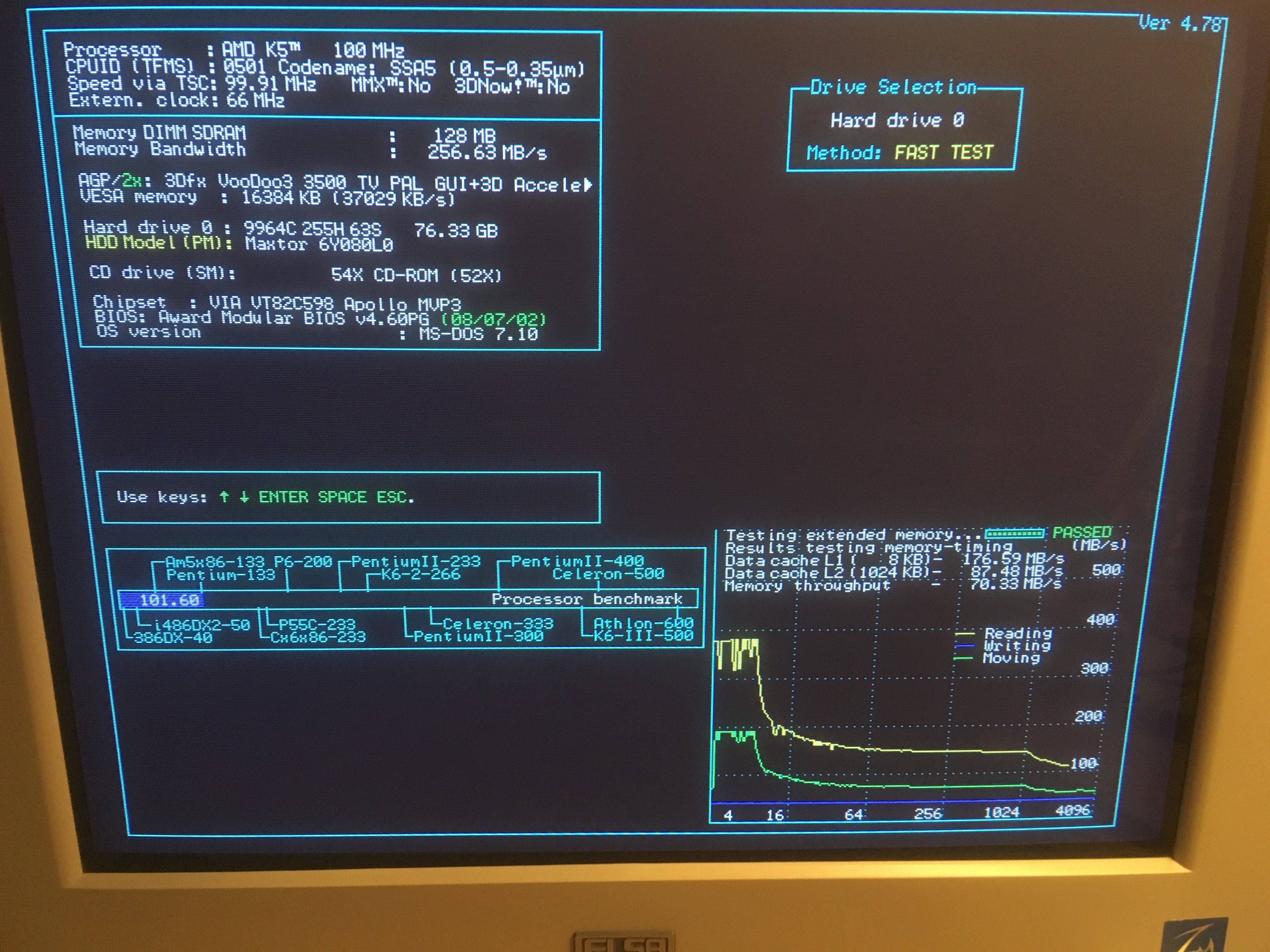

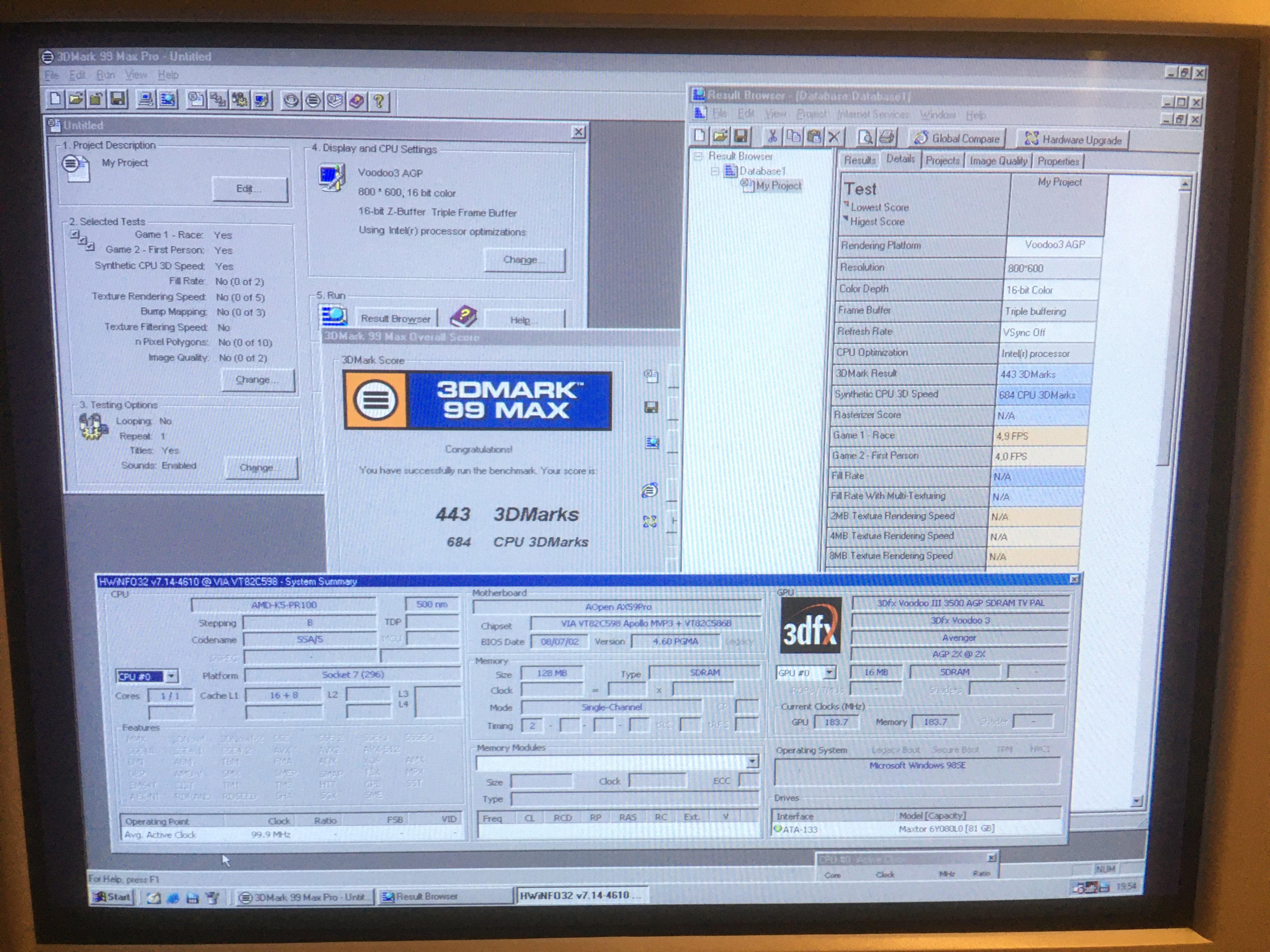

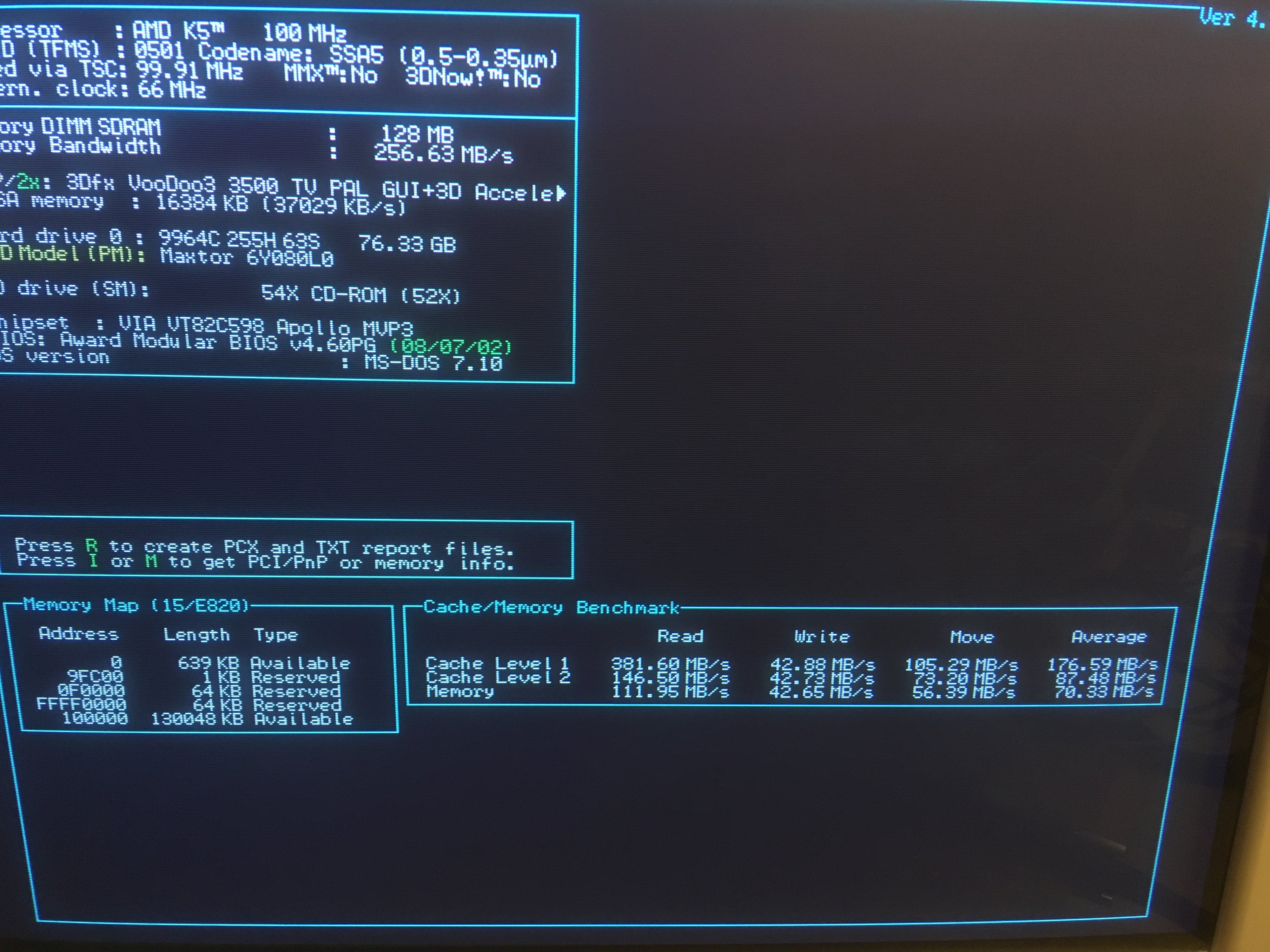

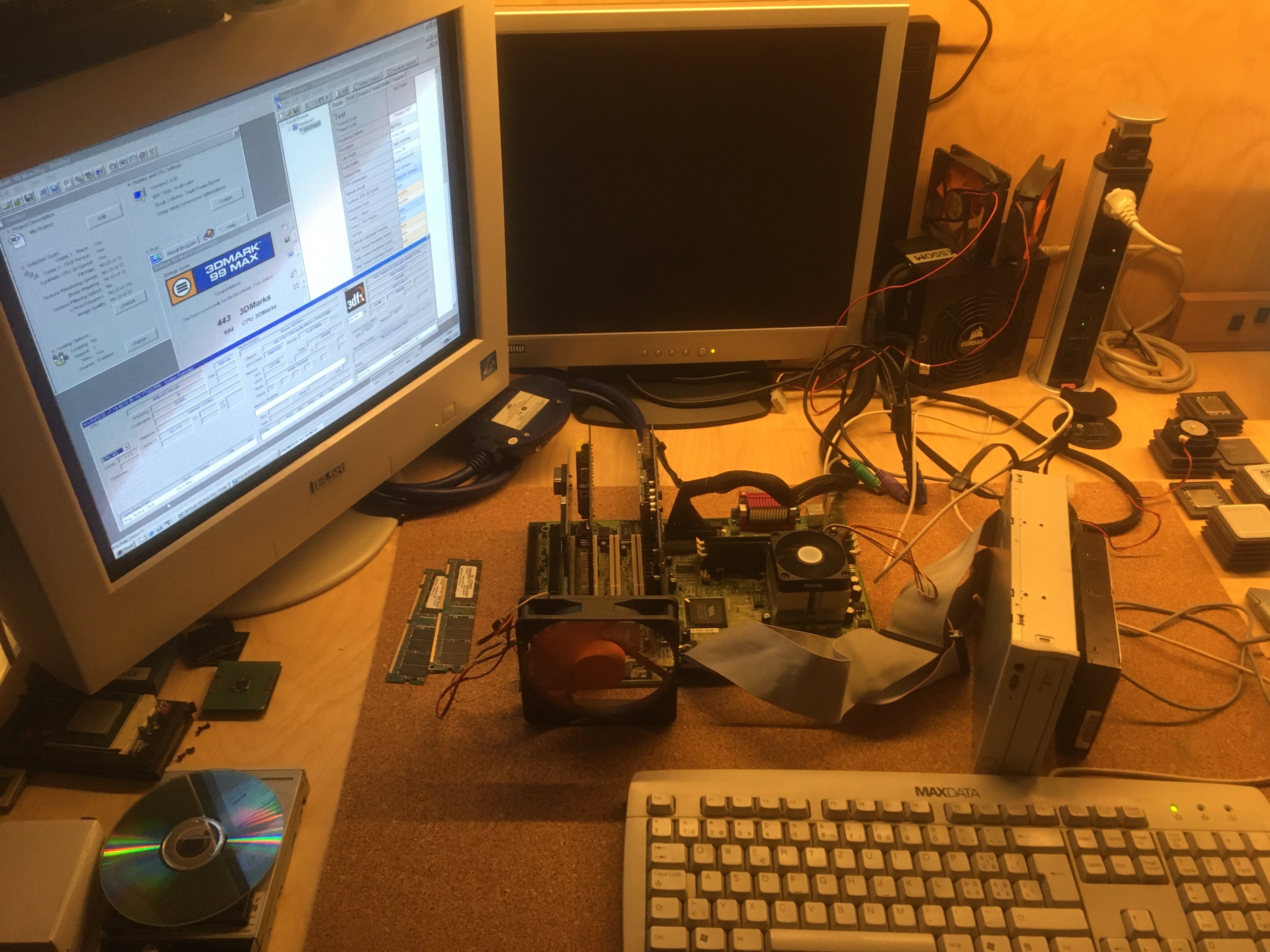

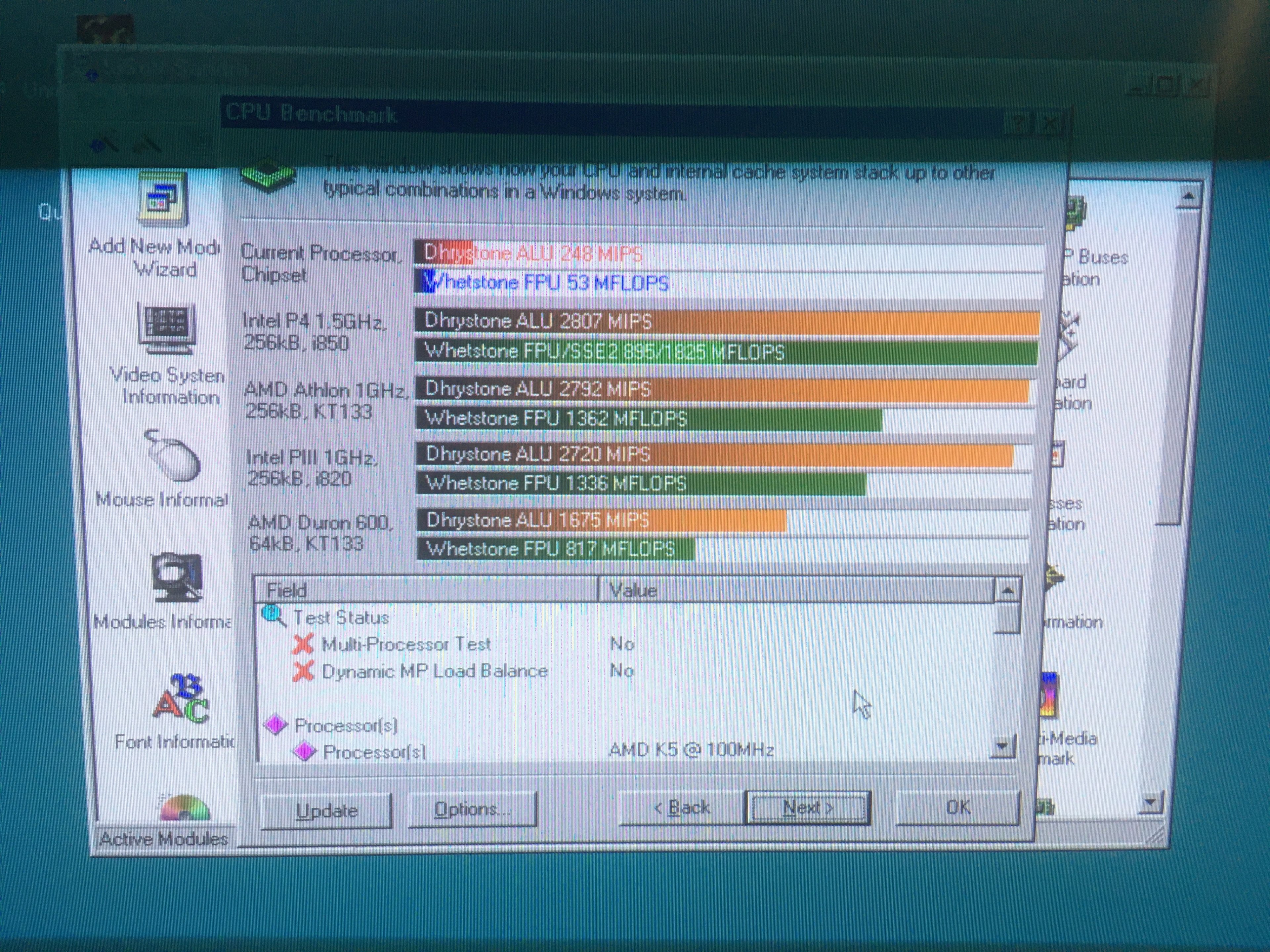

Grenzerfahrung, AMD K5 100 mit Voodoo 3 3500
Würde sagen, eindeutiges GPU Limit



[andi_sco]

AK voraus



[grind507]

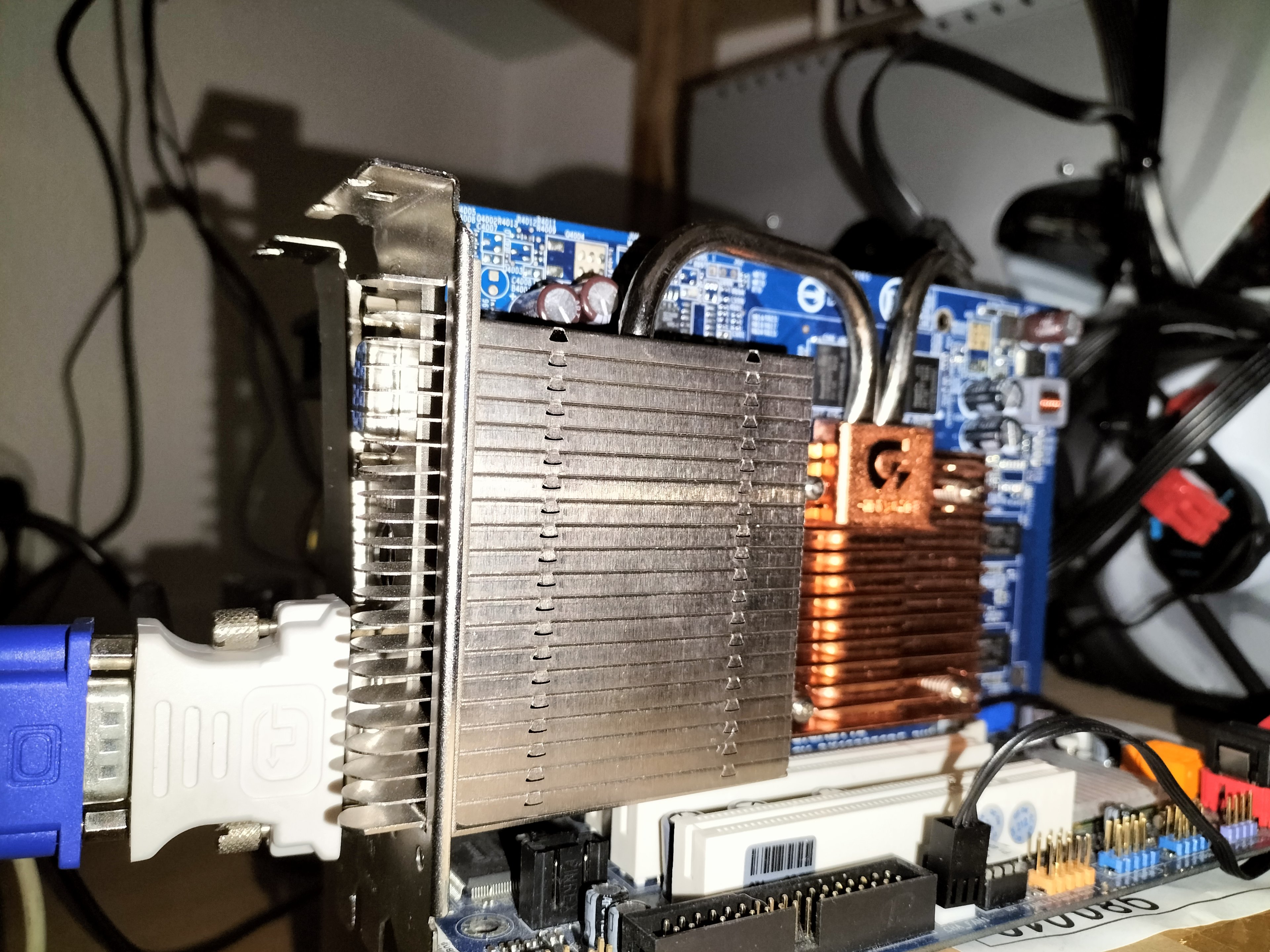

Teste gerade eine Passive Radeon X1600 Pro - diese Stille😍
Anhang anzeigen 1271792

Ergänzung (18. Oktober 2022)

Wer keine Fehler macht, hat noch nie gearbeitet

Cool die nutzt ich als Testkarte zusammen mit einer passiven 9200SE AGP um Mainboards zu testen.
Hauptsache du gehst von VGA auf DVI auf die Karte 😂



[andi_sco]

VGA auf DVI

Ja, der Adapter war noch am VGA Kabel angestöpselt 😅 - Faulheit hat gesiegt



[Karre]

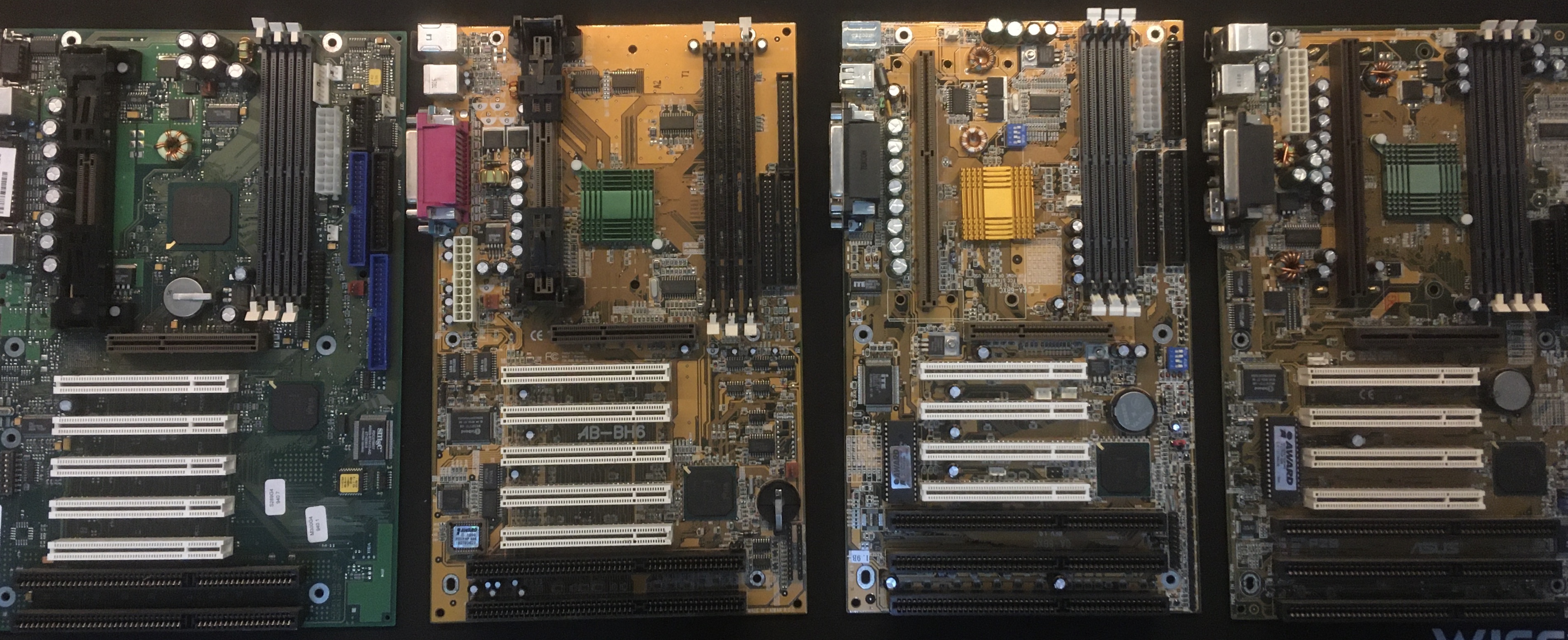

Ich weiß auch nicht… irgendwie sind es fast immer Slot1 Mainboards 🤫
