Der Retro-Hardware Bilderthread

[Karre]

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Butterhützchen]

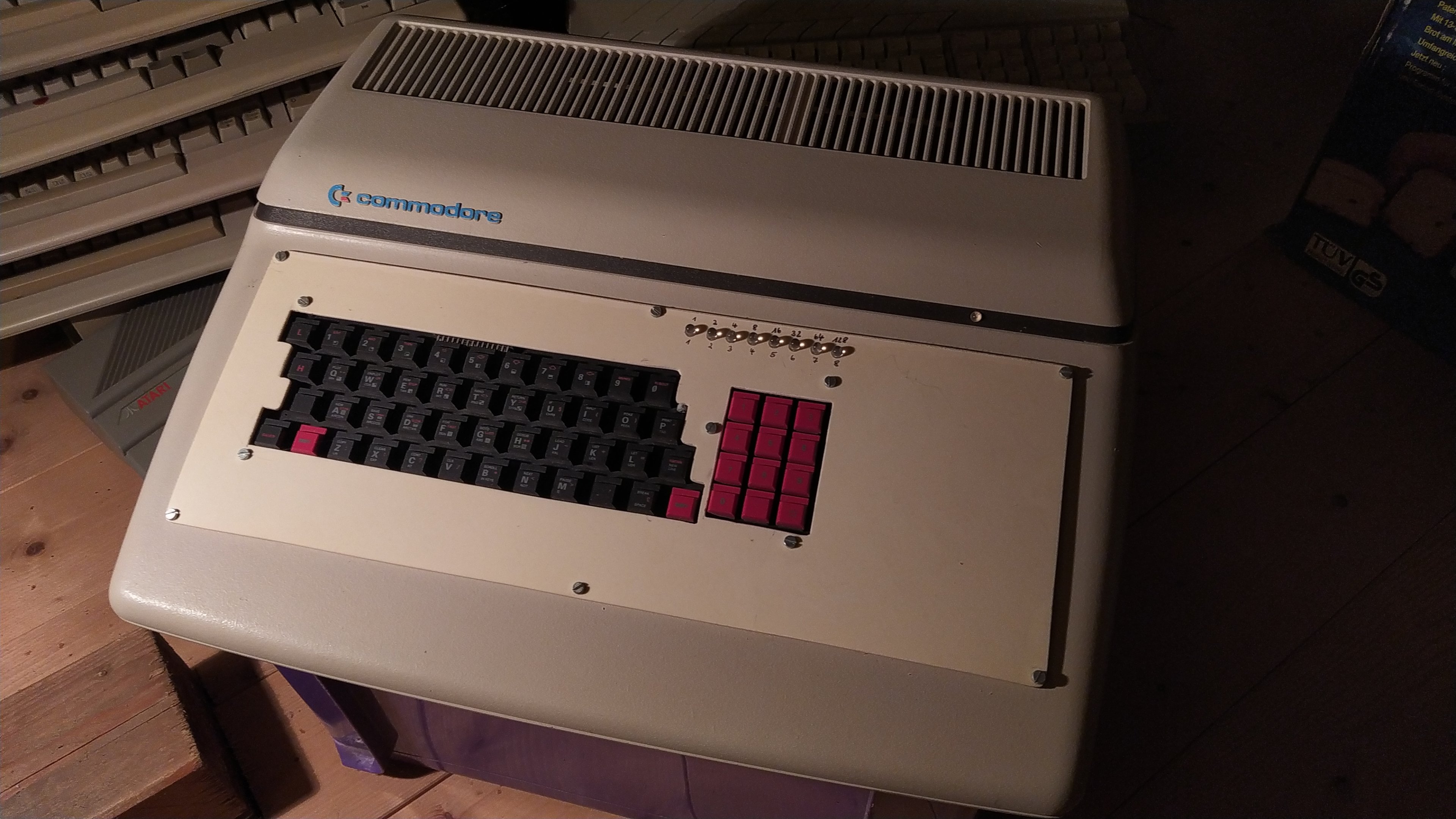

Kann mir jemand sagen, was das für einer ist?

Sieht nach einen Eigenumbau auf Grundlage des P500 aus 🤔



[Gorasuhl]

Einfach mal vorsichtig aufschrauben und reinschauen.

Der C64, etc. war alles vor meiner Zeit.



[max_80td]

Hi,

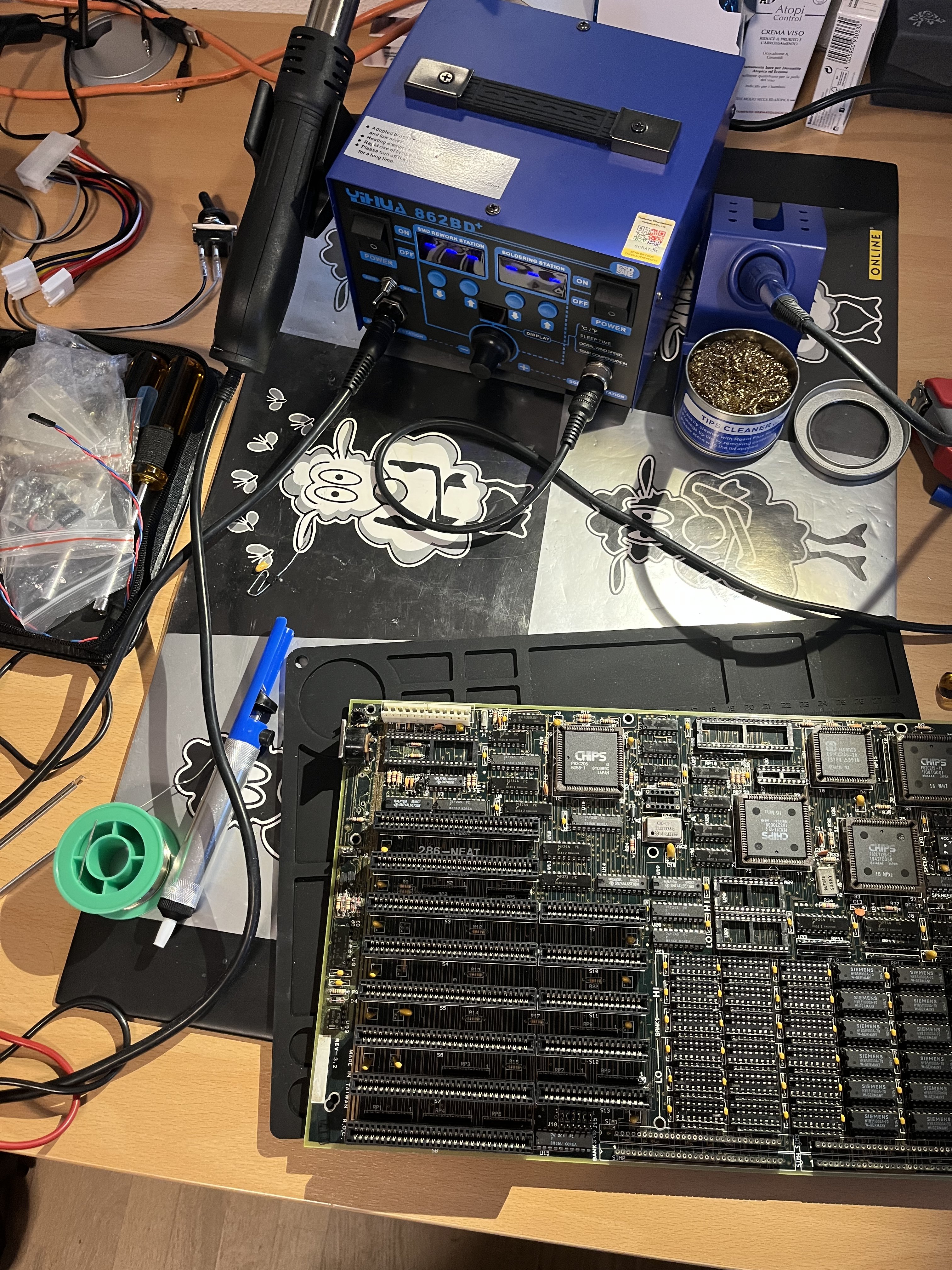

hab gerade 2 Kandidaten zum reparieren und bin auf ein gute Homepage gestoßen, speziell für IBM jedoch auch einiges an Doku für normale Retro HW.

https://minuszerodegrees.net

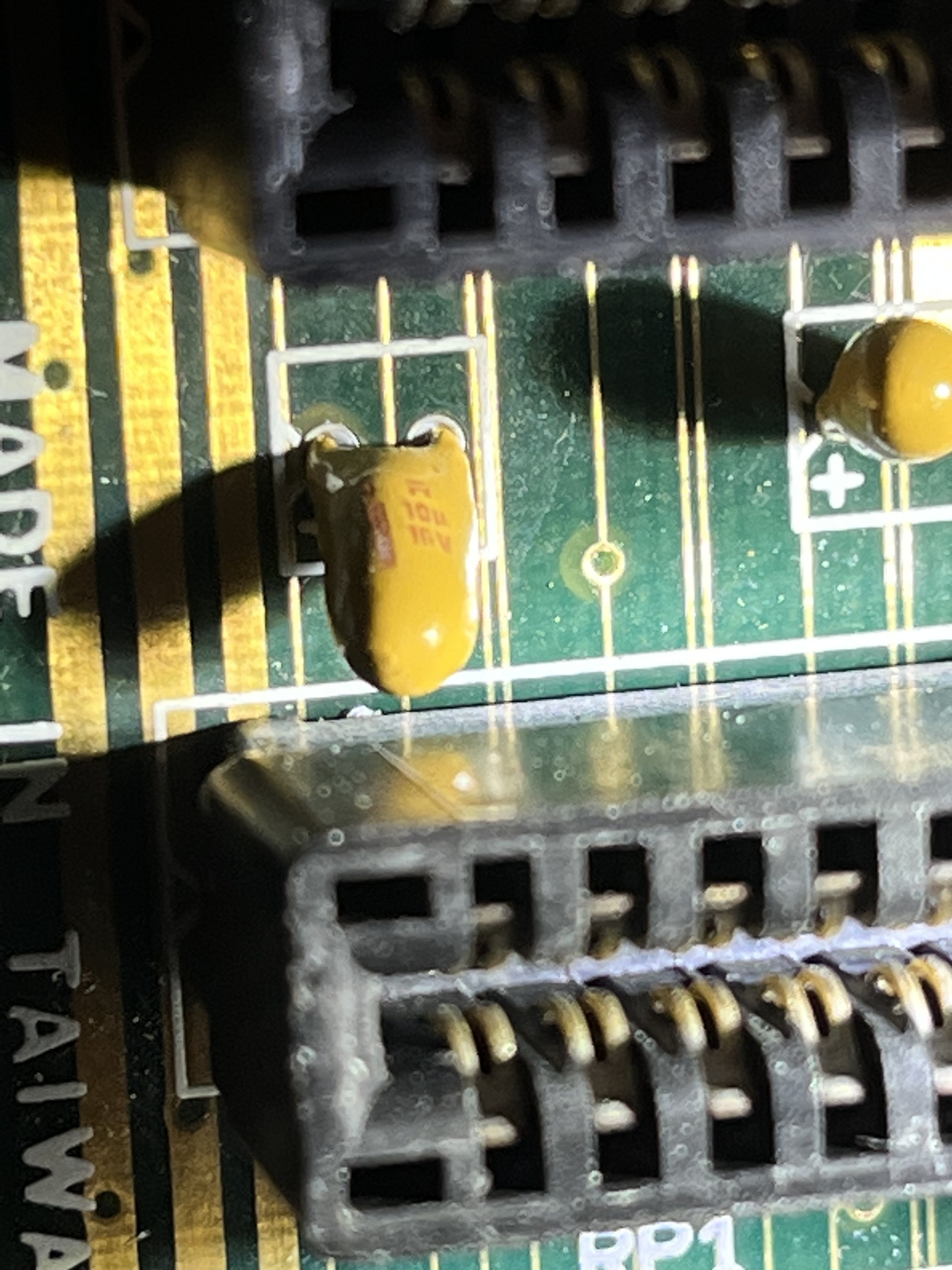

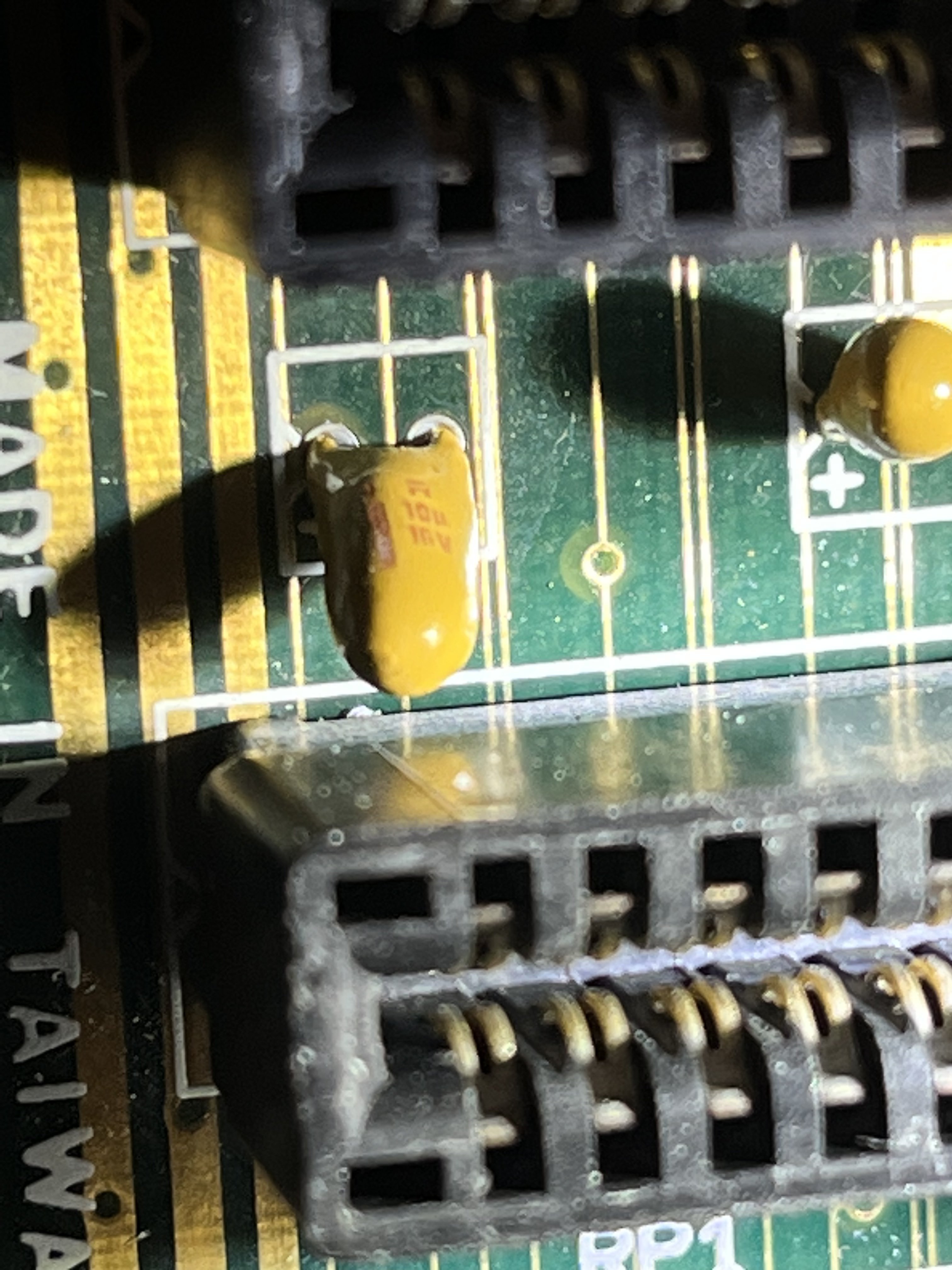

Tantalum und ich werden keine Freunde mehr.

Satten Kurzschluss auf der 12V Schiene.

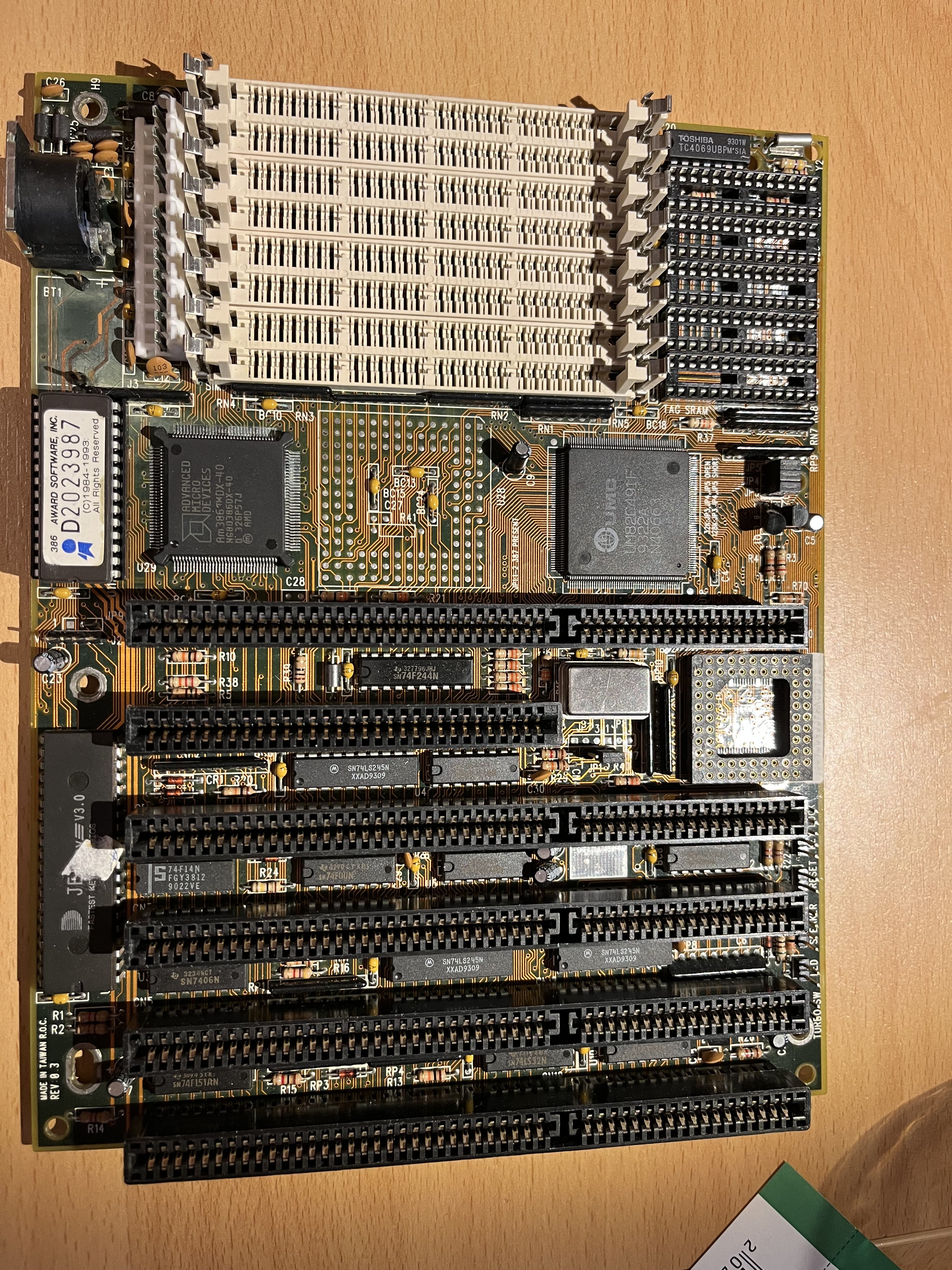

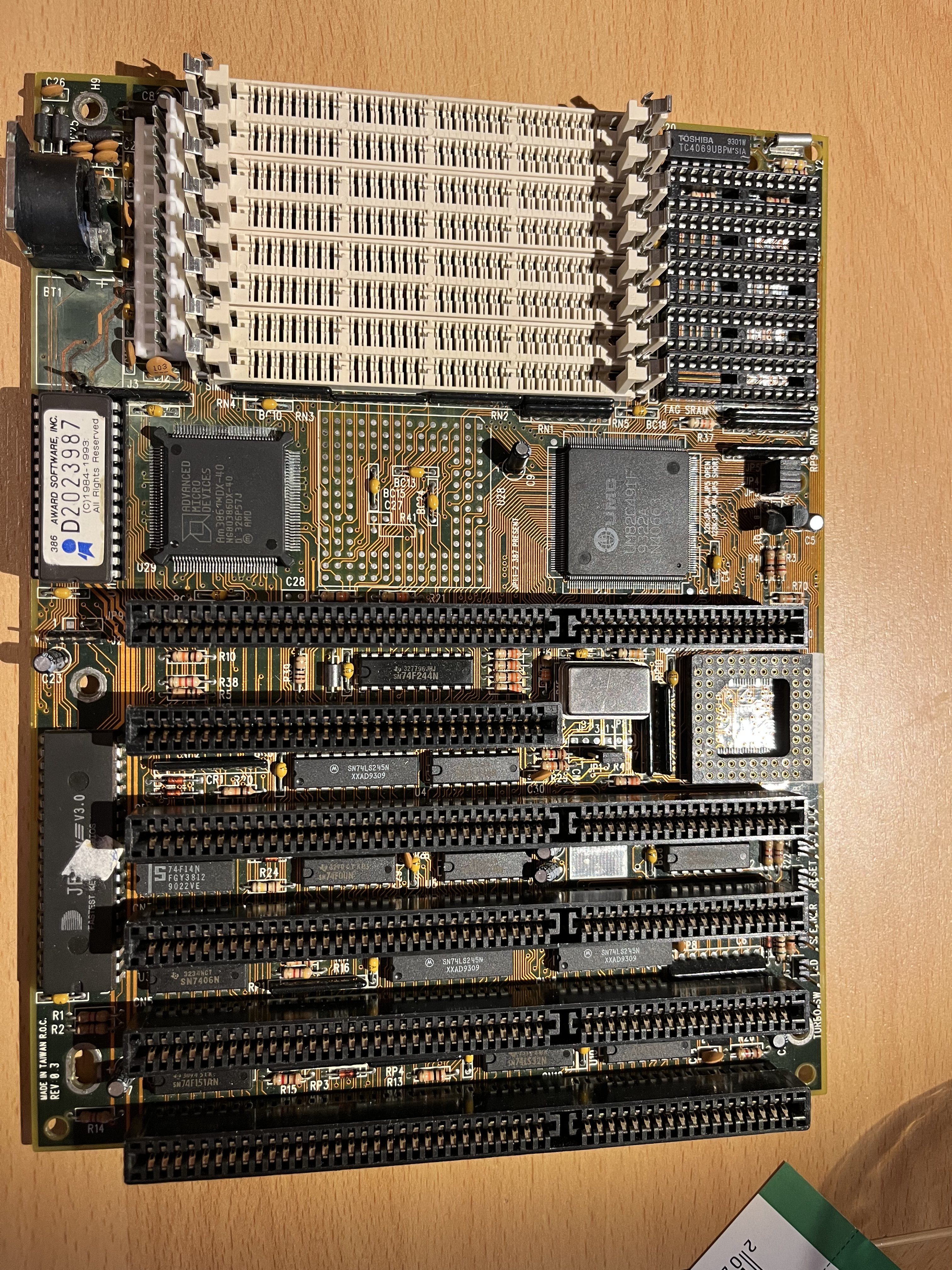

Beim 386 fehlt der Cache, ohne den startet das Board anscheinend nicht.

Nunja hab mal Ersatz bestellt, vielleicht bring ich die Boards zurück von den Toten.

Bg



[Leon1909]

Beim 386

Ist das ein Shuttle HOT-307H ??

Wenn ja, mit dem Ding hab ich damals angefangen



[max_80td]

Hi,

nein leider das läuft unter unidentifiziert.
Es steht nur folgendes oben: 3 8 6 - U C T , 3 8 6 - U C T / Q

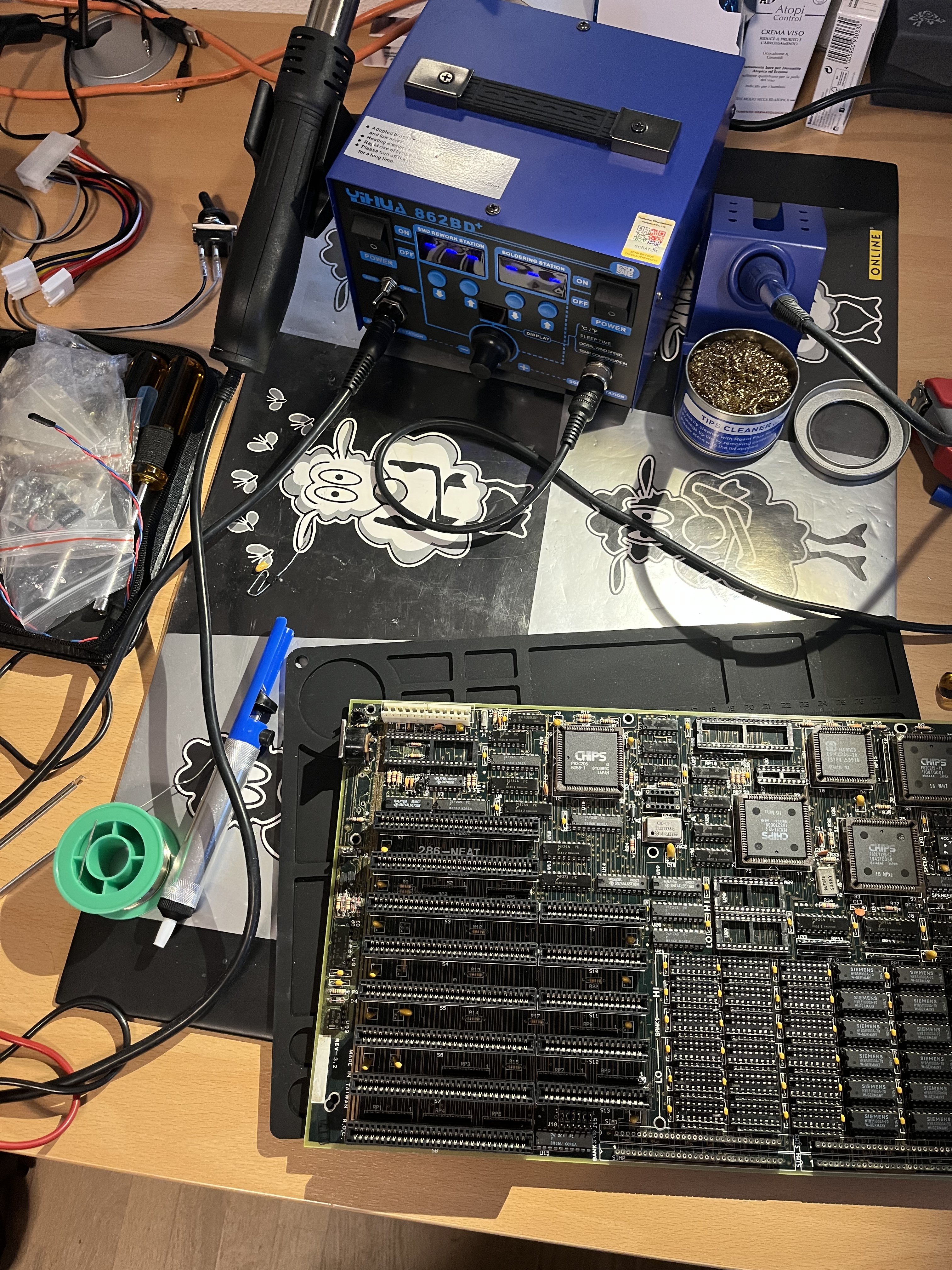

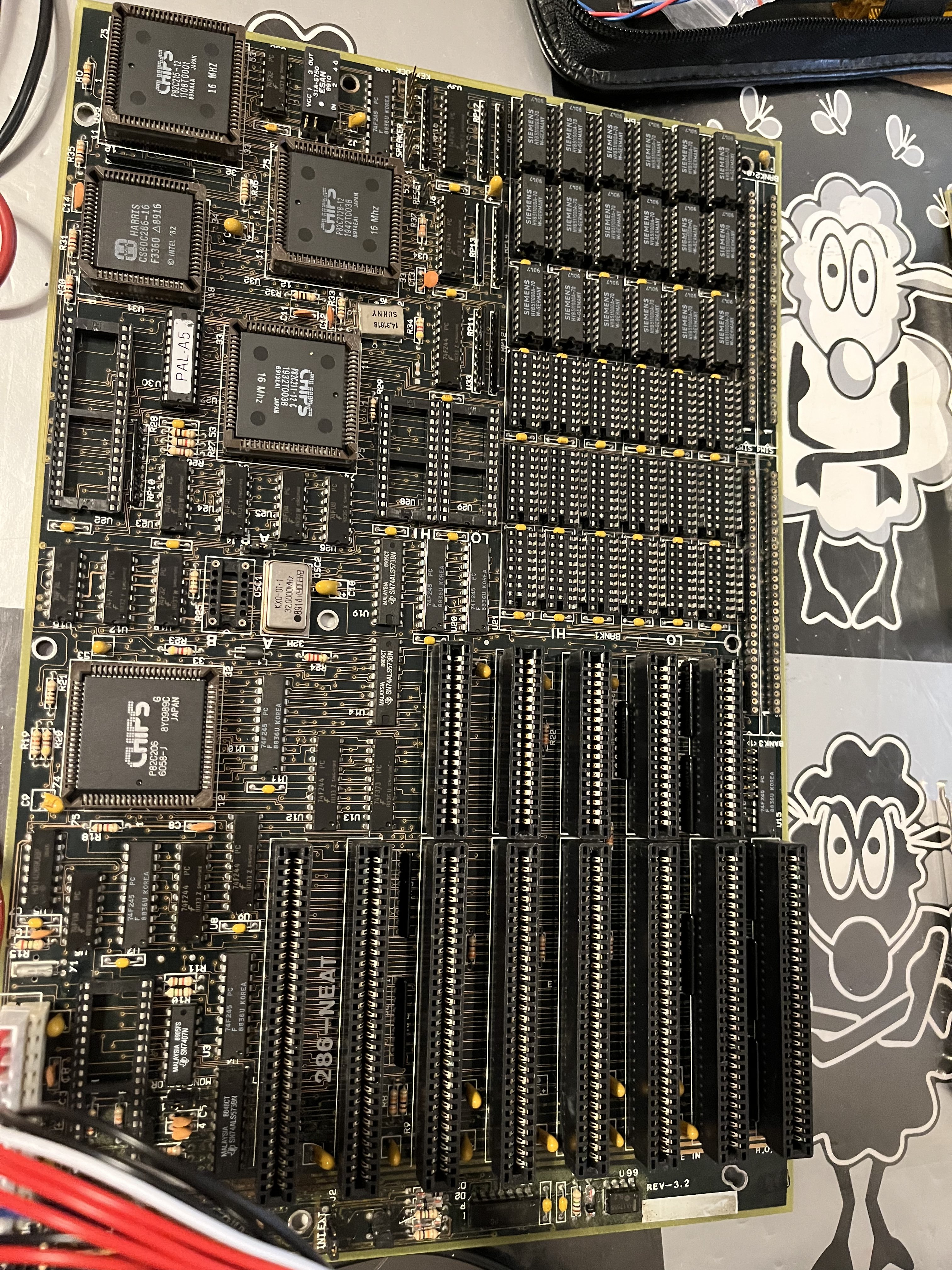

Das 286 Board ist ein 286-NEAT, auch hier ist kein Hersteller zu finden. Witzigerweise gibt es aber ein Board welches Neat-286 heißt, nur leider sind die Boards unterschiedlich.

Die Boards sind beide massiv durch Batteriesäure beschädigt, ich hoffe das ich Sie trotzdem wieder zum laufen bekomme.

Hab mittlerweile 4 Stunden mit dem 286 Board verbracht um Fehler zu finden, der 12V Kurzschluss war nicht leicht zu finden, erst nachdem ich alle Tantalum rausgelötet habe die auf der Schiene sind, ging der Kurzschluss weg.

Doch bis ich an dem Punkt war habe ich x Leiterbahnen und Widerstände nachgemessen, Ic´s rausgemacht etc.
Auch die Bios Chips habe ich ausgelesen und geprüft ob was oben steht.

Nun zeigt die Post Karte zumindest was an, leider fehlt das Clock signal. Da hoffe ich das eine Bios Batterie mich weiter bringt, leider hat das Board auf der externen Batterieversorgung jedoch eine Ladespannung und will mit 4,5V Laden. Hab mir jetzt einmal einen Batteriehalter, Sperrdioden und die Kondis bestellt, damit kann ich zumindest einmal normale Batterien als Cmos Batterie nutzen. Das Konstrukt geht auch für den 386 dann.

Bg
Max



[cl4w]

Albatron FX5900XT, gereinigt, Lüfter neu gelagert, versucht den Nabenaufkleber zu kleben.

@_chiller_ Vielleicht kennst du die Karte.



[_chiller_]

Na sowas, freut mich das der Lüfter gerettet werden konnte und die Karte in gute Hände gekommen ist!



[kryzs]

Ist das ein Shuttle HOT-307H ??

Nein das Shuttle müsste ein OPTi Chipsatz haben, würde ehr auf ein Abit AB-AK3 tippen.

Ergänzung (8. Januar 2023)

Das 286 Board ist ein 286-NEAT, auch hier ist kein Hersteller zu finden.

Das sollte dann ein ECS 286-NEAT sein.



[Leon1909]

Nein das Shuttle müsste ein OPTi Chipsatz haben, würde ehr auf ein Abit AB-AK3 tippen.

An solche Details erinnere ich mich leider nicht. Abgesehen von sowas sahen die Dinger ja damals alle gleich aus. Kann mich nur an den Karton mit dem abgebildeten Spaceshuttle erinnern



[kryzs]

solche Details erinnere

Bei dem Abit war es leicht, da mir selber mal ein solches Board angeboten wurde „als Abit Board“ in meinem Falle war es ein Klon der zum Original nur wenig Unterschiede hat, daher bin ich mir sehr sicher das es ein echtes Abit Board ist. Kann mich natürlich auch irren, das Gedächtnis wird ja nicht besser, beim 286 NEAT musst ich auch nach schauen, häufig hab ich da nur eine Idee und weiß dann wo ich suchen muss.
Sagen wir mal 80% der Information gibt es da draußen, sie wollen nur gefunden werden. ☺️



[andi_sco]

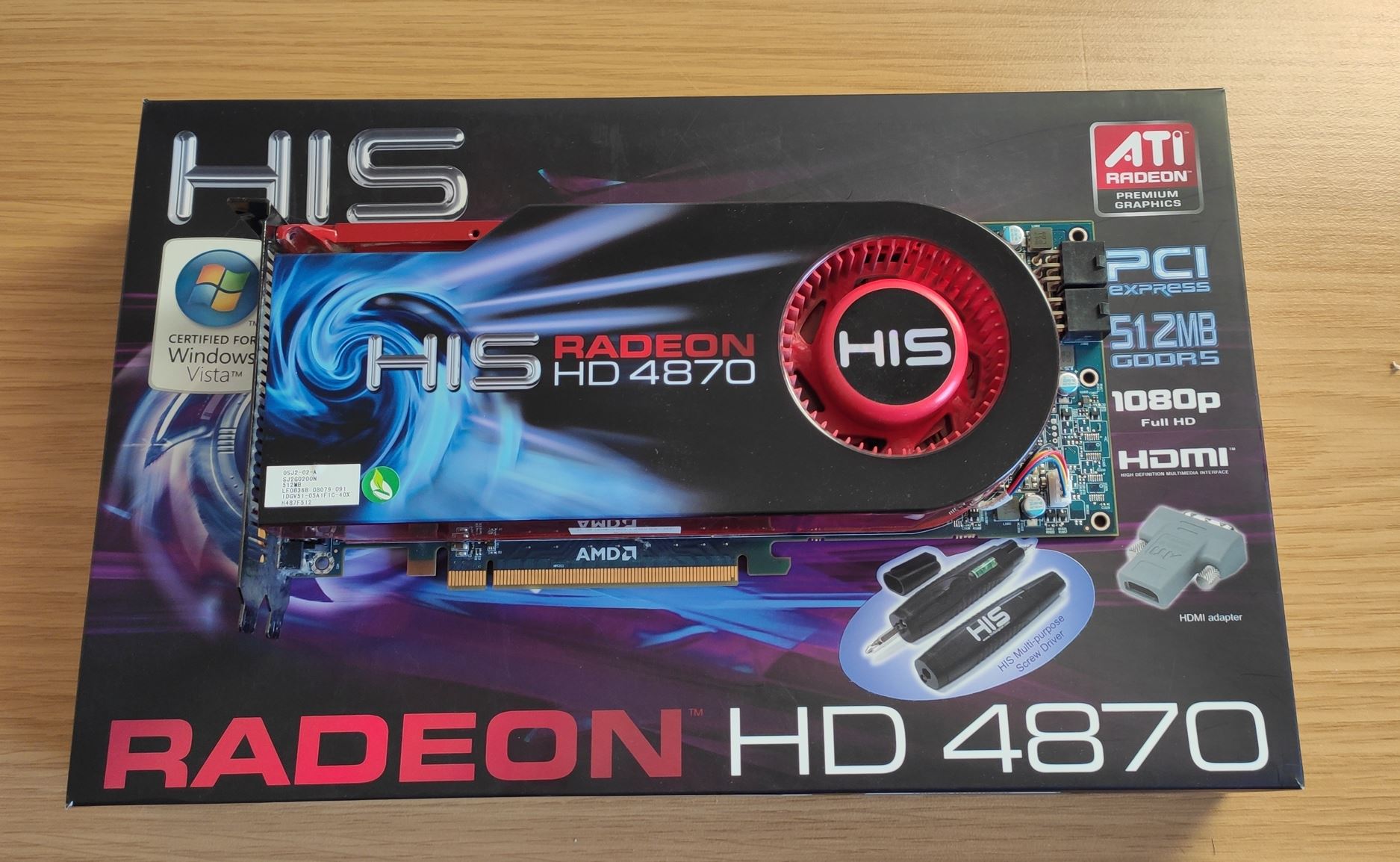

HIS Radeon HD 4870 - den digitalen Spannungswandlern den Kampf angesagt ! xD

Erzähl mal was, zu dem Grafikkarten Kühler, bitte:



[RaptorTP]

Wadde , wadde xD ... Bilder und Informationen kommen

Accelero S1 + Thermalright VRM R1 hab ich da drauf gepackt.

Achja - die HD 4870
Ich hatte schon die HD 4850 von HIS und hab dann dieses "kleine aber feine" Upgrade auf die HD 4870 gemacht.

Was ich nicht wusste: die Graka wurde trotz dem guten Kühler ordentlich laut unter Last.

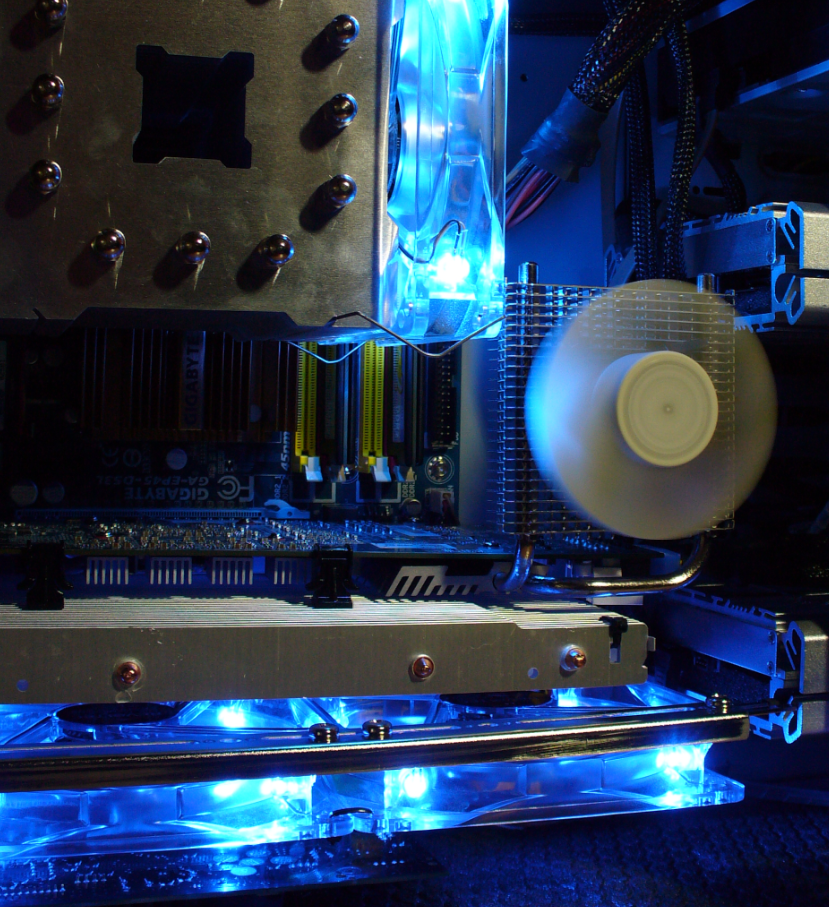

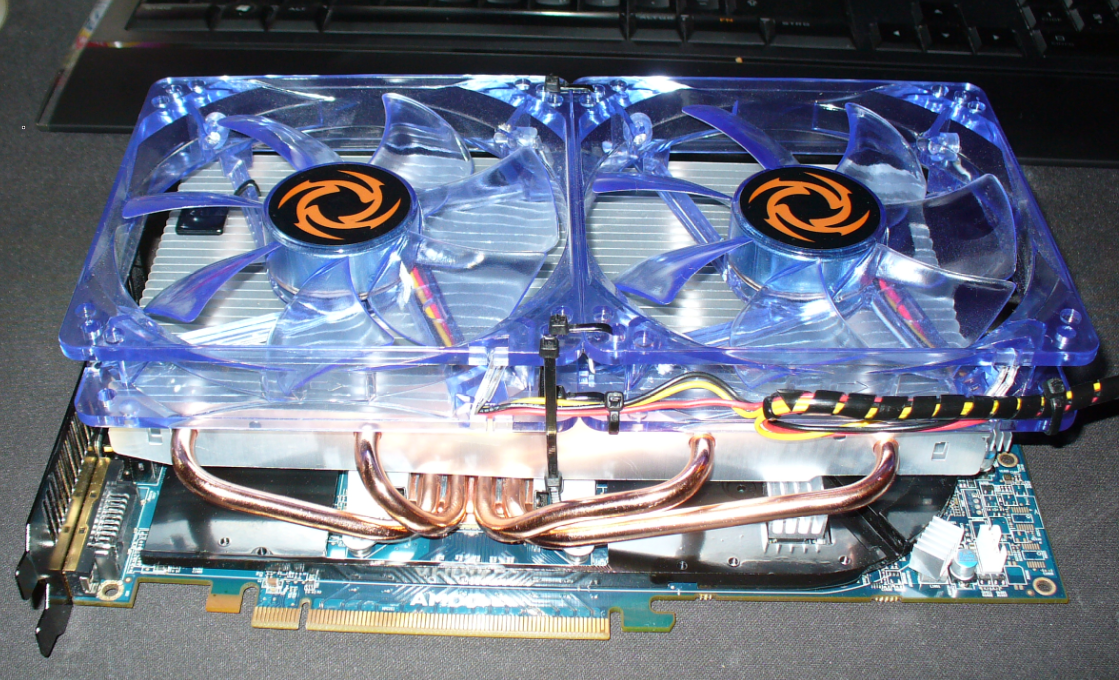

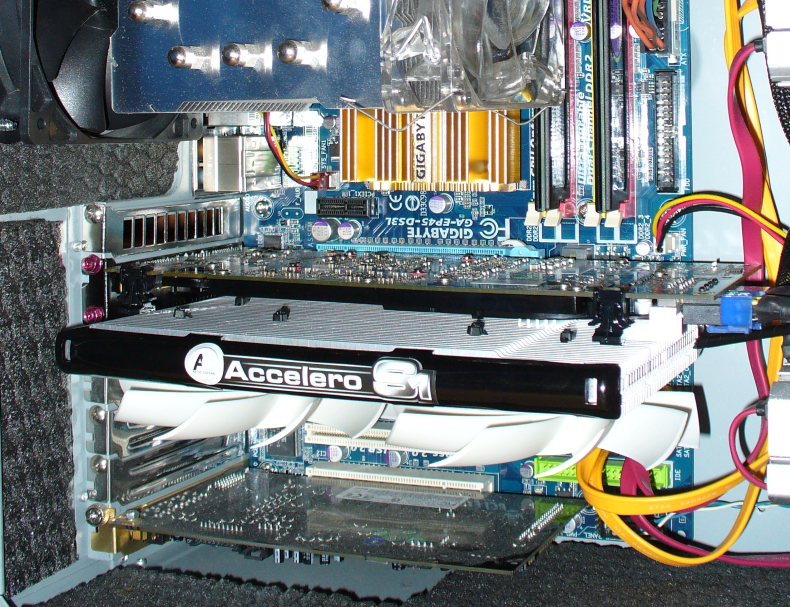

Hier ist der Accelero S1 mit 2x 120mm Revoltec Lüftern drauf ... da sehe ich aber noch die Frontplate.

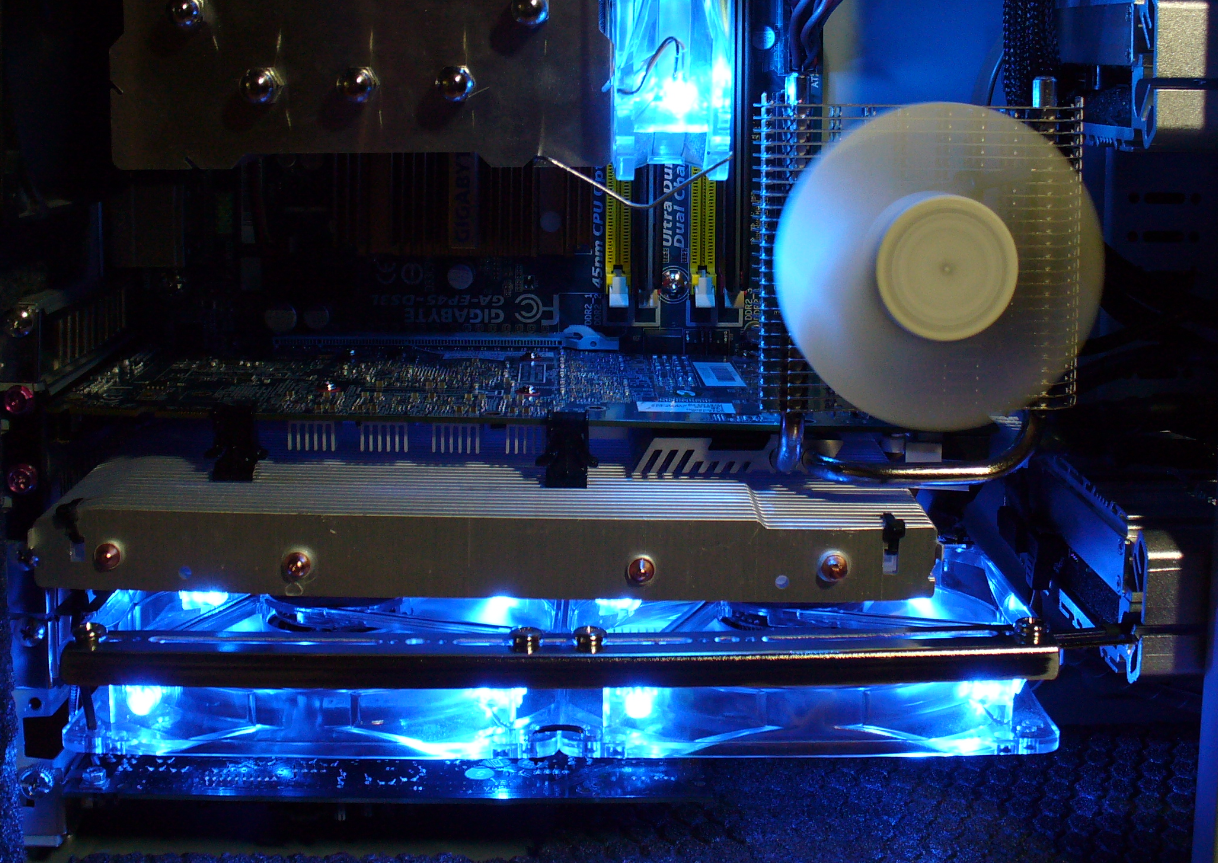

mmmhh .... hier ist schon der 80er Arctic drauf - aber noch mit Rahmen:

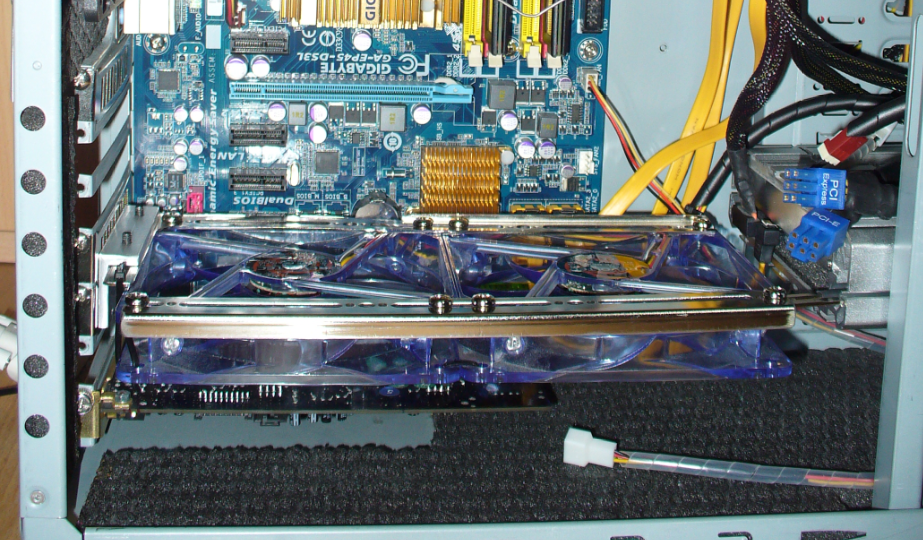

Damit die Karte nicht zu schwer wurde, habe ich mir die Lüfter ins Gehäuse "gefrimelt"

mir fehlen voll die Bilder vom Umbau. (kann sie im geistigen Auge vor mir sehen)

Ich wollt grad ins Bett ... das kann doch nit sein ! xD ...

gefunden !

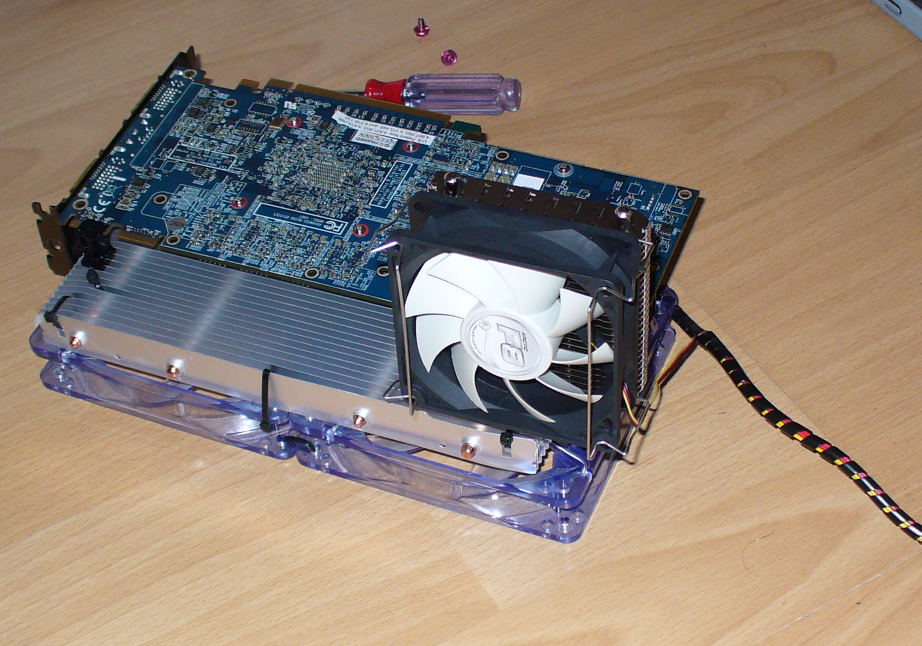

Es waren wohl auch noch kurzzeitig Arctic Fans drauf.

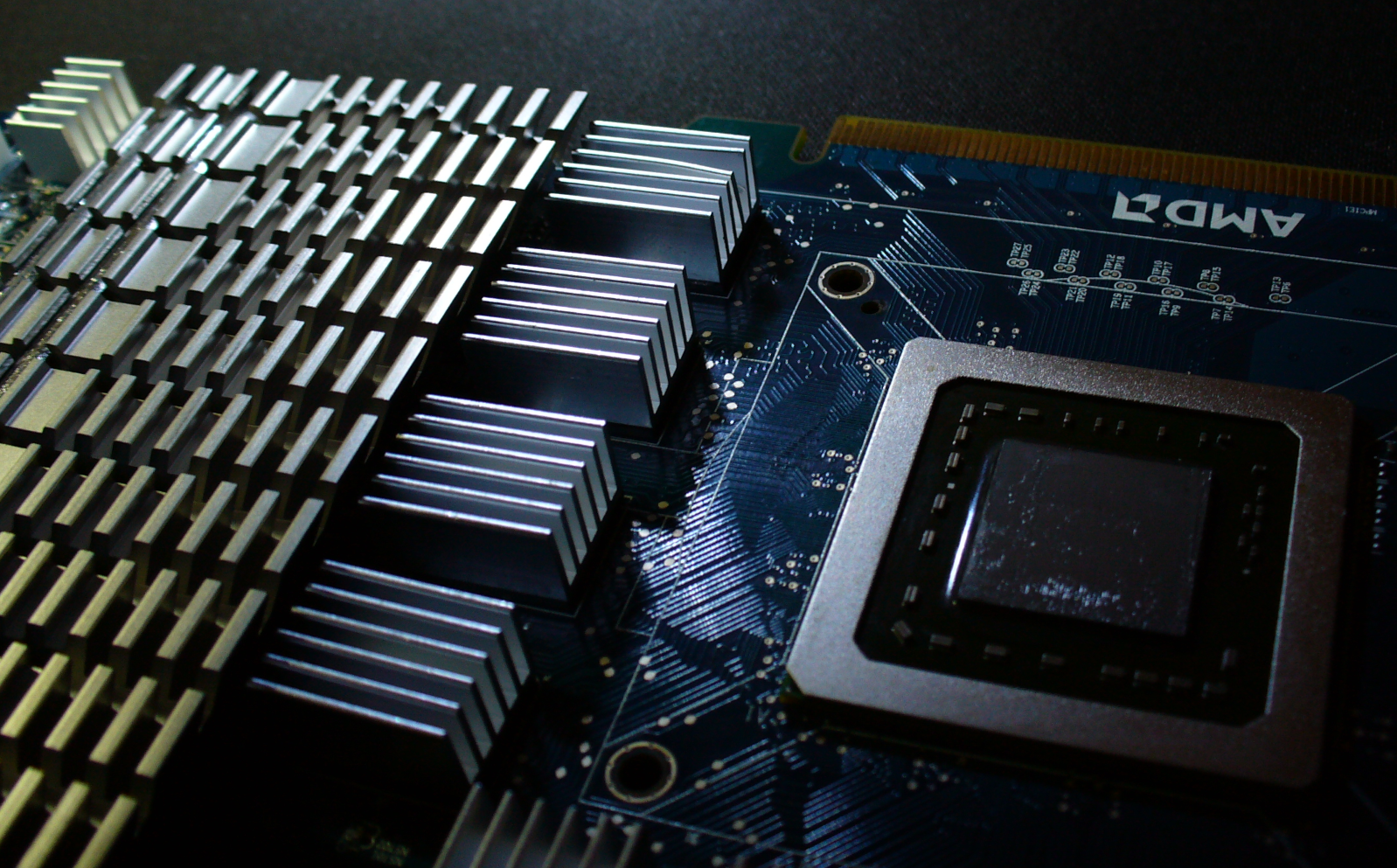

Hier ist der VRM von Thermalright schon drauf:
Diese Hülle von einer kleinen Kassette für ein Aufnahmegerät nutze ich heute noch um Paste zu verstreichen.

Die 2 pinken Schrauben hab ich auch noch xD

Ich geh ins Bettchen. Gutnacht zamme



[andi_sco]

Ahh, okay. Der war auch direkt für die Grafikkarten gedacht?

Ergänzung (8. Januar 2023)

S1 mit 2x 120mm Revoltec Lüftern

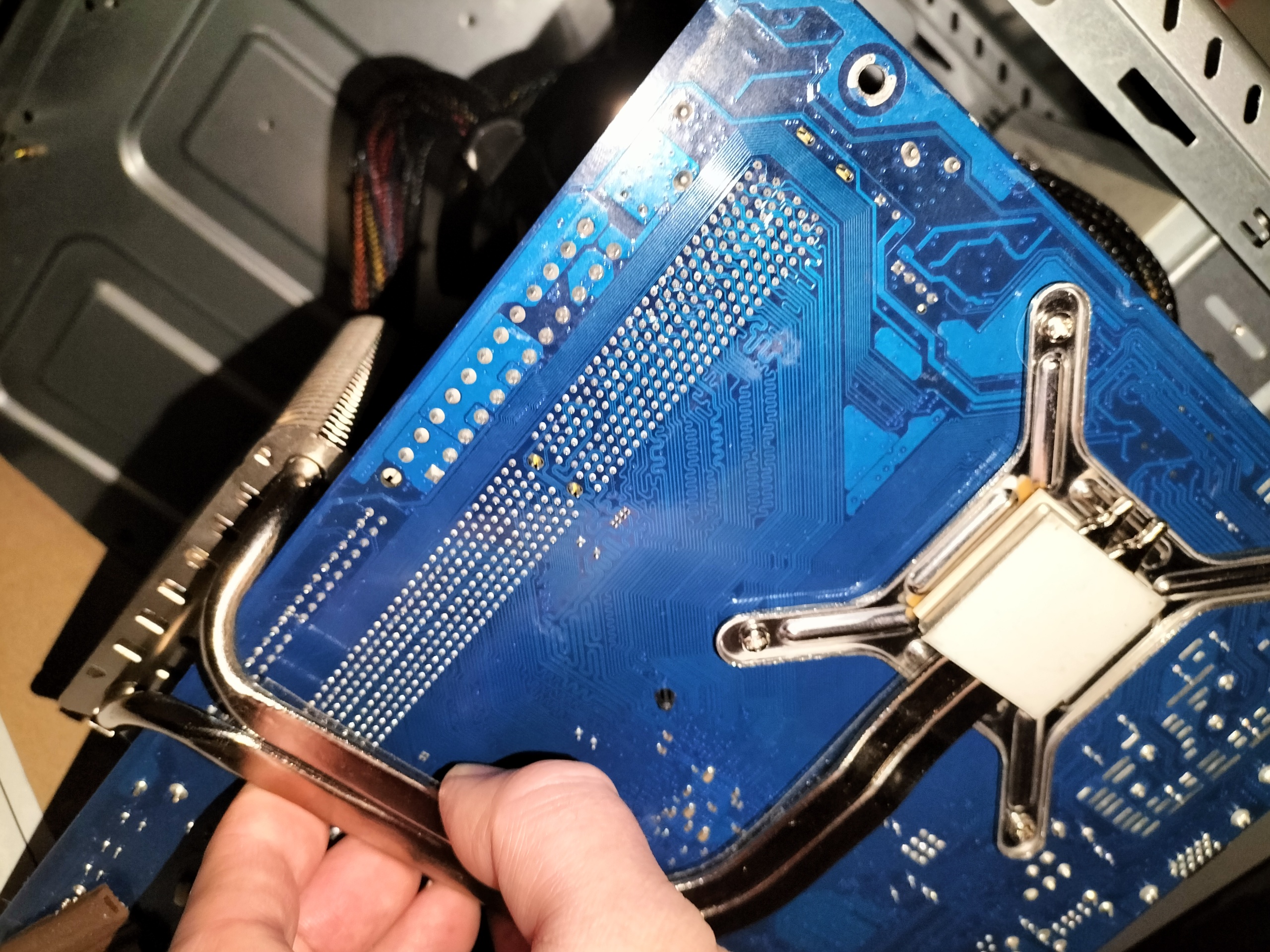

Der gute Kabelbinder - hält gerade den SSD Kühler in Position



[RaptorTP]

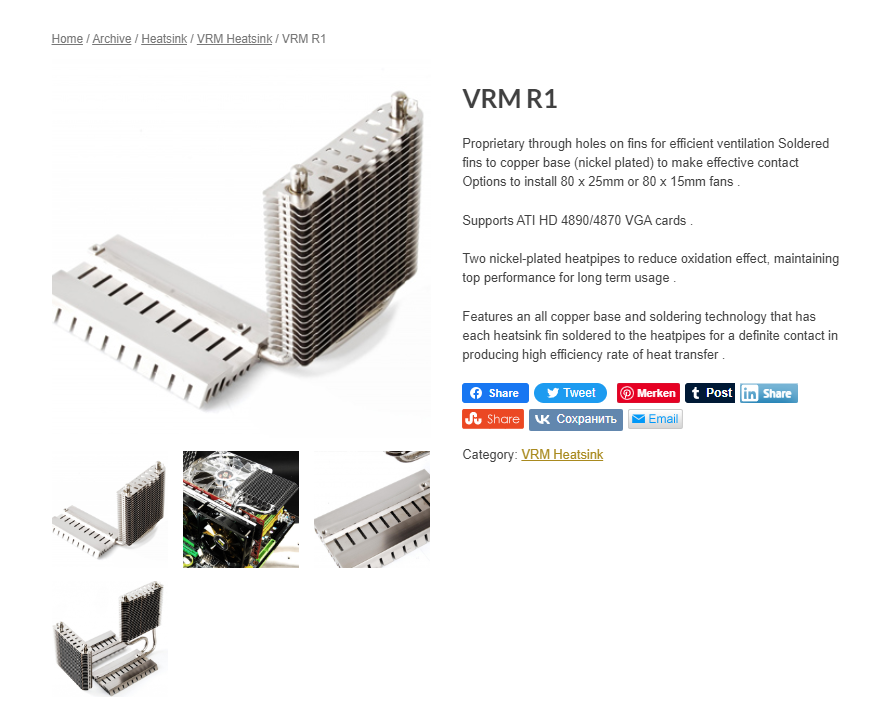

http://www.thermalright.com/product/vrm-r1/

Japp - so hieß datt Dingn - ok VRM-R1

Es war ein furchtbar:

Vollbild Menü in Risen -> Karte wird leiser
raus ausm Menü, 3D Last -> Karte schreit los

Hö? GPU Temp ist doch voll OK.
GPU-Z auf: och nö! Die Spannungswandler sind das Problem.

Das hatte Thermright damals erkannt

Gab dann auch noch mehr davon.



[andi_sco]

Ja, die haben ja auch ein Kuriosum wie den IFX-14 verkauft:

Den hatte der Support nicht mal auf die Schnelle gefunden 😅



[andi_sco]

Kennt einer von euch den Registry Hack der ersten Radeon für das:

Because of what I stated earlier, RADEON doesn't support either of the pixel shader versions in DirectX 8.0. Some of you have tweaked the registry and gotten the driver to export a 1.0 pixel shader version number to 3DMark2001. This causes 3DMark2001 to think it can run certain tests.

Wusste ich bisher auch nicht, das die Radeon 256 Pipeline schon so fortschrittlich war:

At the end of the day, this means that DirectX 8.0 exposes 99% of what the RADEON can do in its pixel pipe without adding the complexity of a "0.5" pixel shader interface.

Quelle: Englische Wiki zur R100 GPU



[xdevilx]

So nen VRM R1 suche ich schon ewig.

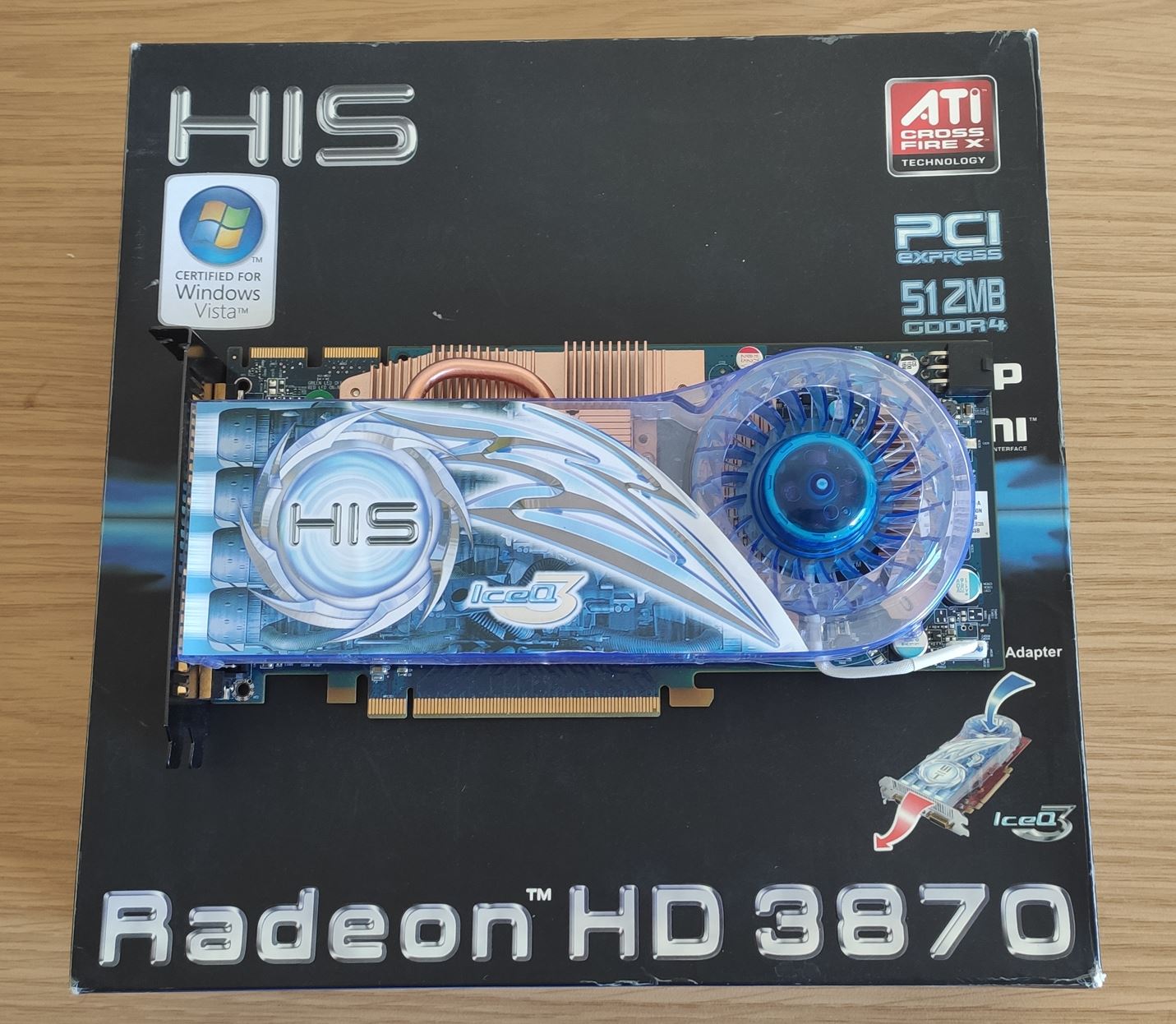

Die HIS Karten waren aber vom Kühler her echt mist.

leider noch keine 4870 ICEQ 4 gefunden



[wickedgonewild]

Kühler her echt mist.

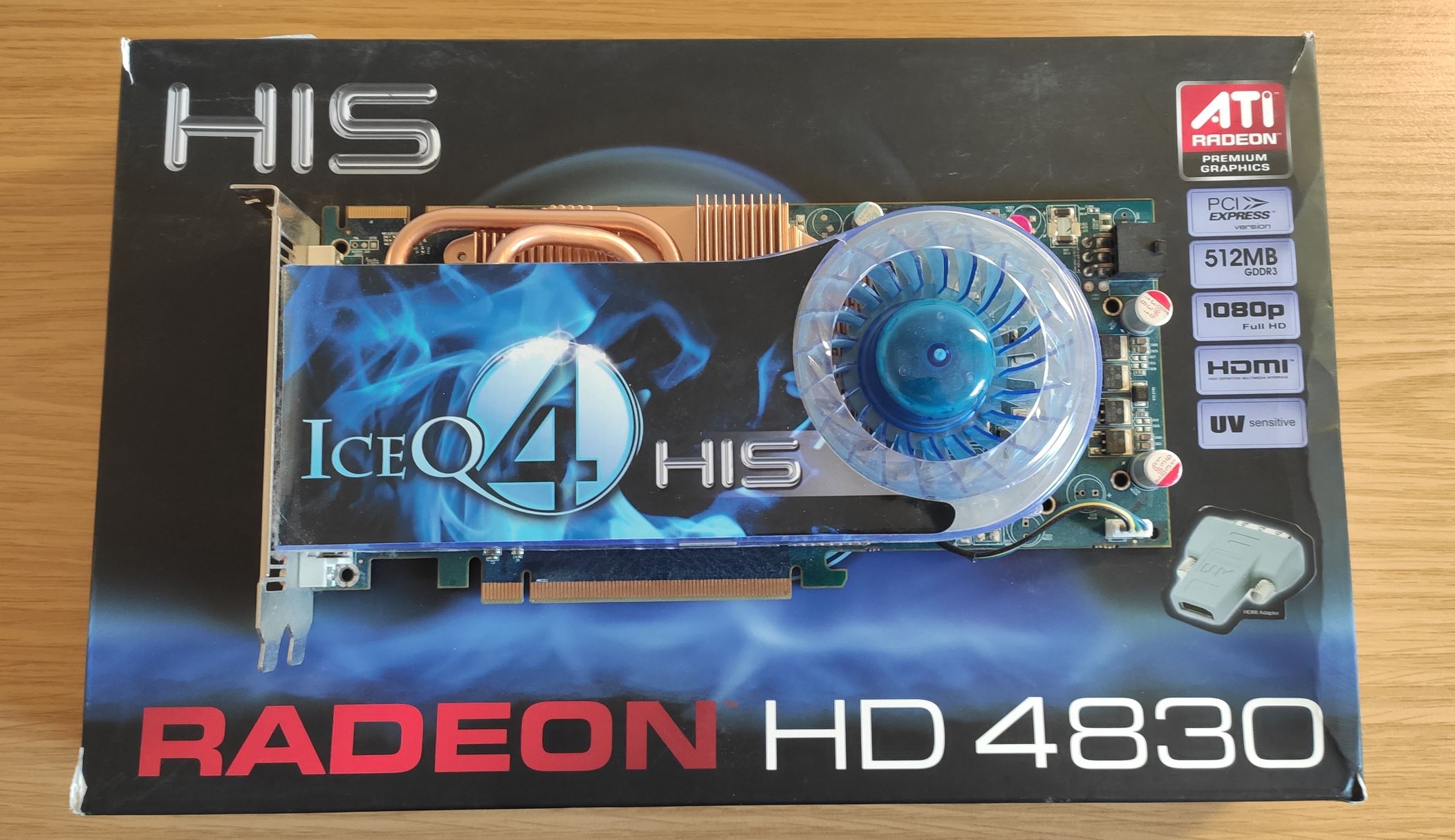

Ganz im Gegenteil, das waren häufig die leisesten Karten, nur eben nicht die schönsten.



[_chiller_]

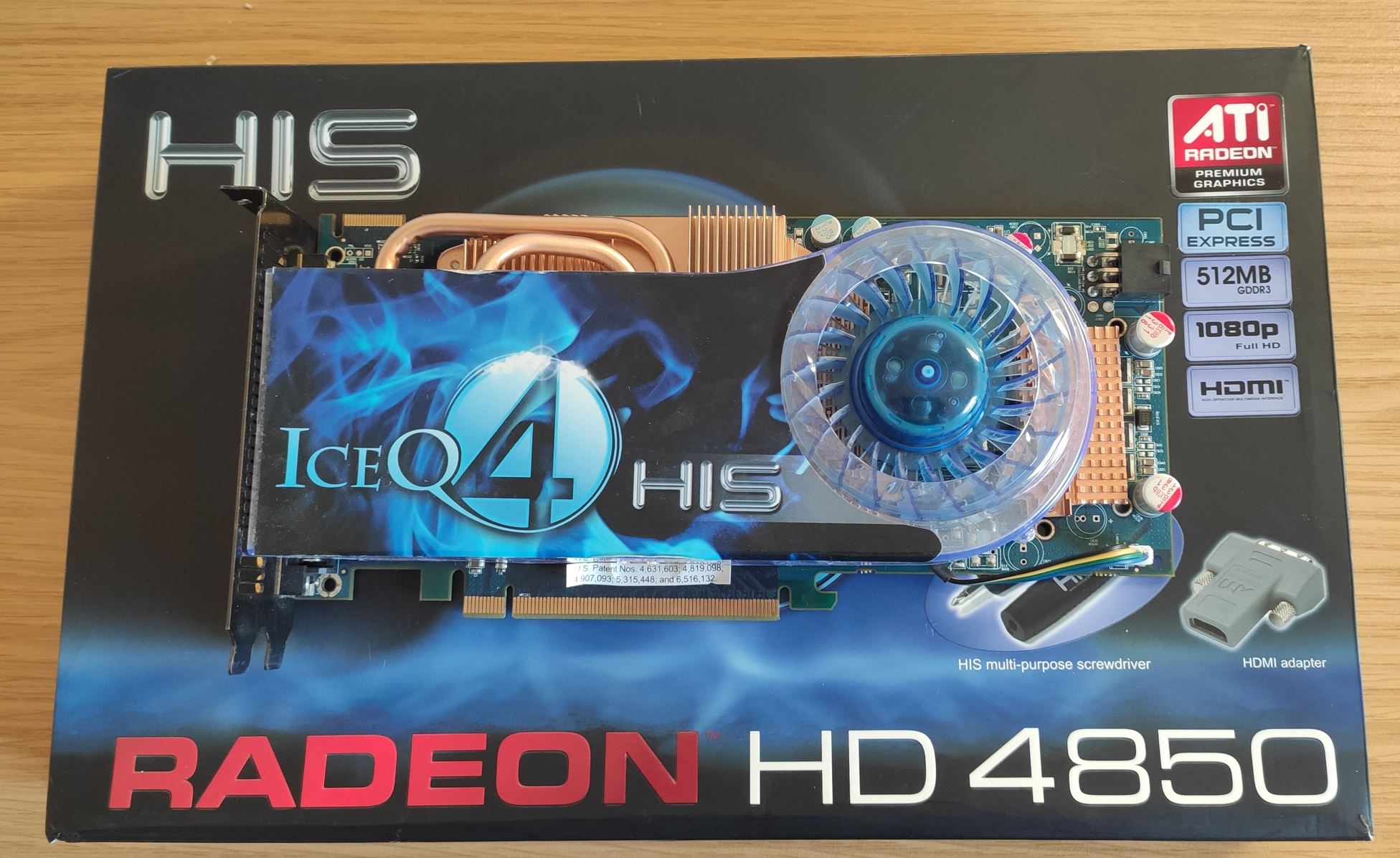

Wie bitte? Passt doch super (HD4850 IceQ 4)
