Der Retro-Hardware Bilderthread

[andi_sco]

Dirty / Alter RAM

Helf mir mal bitte auf die Sprünge, was wie wo wer das ist

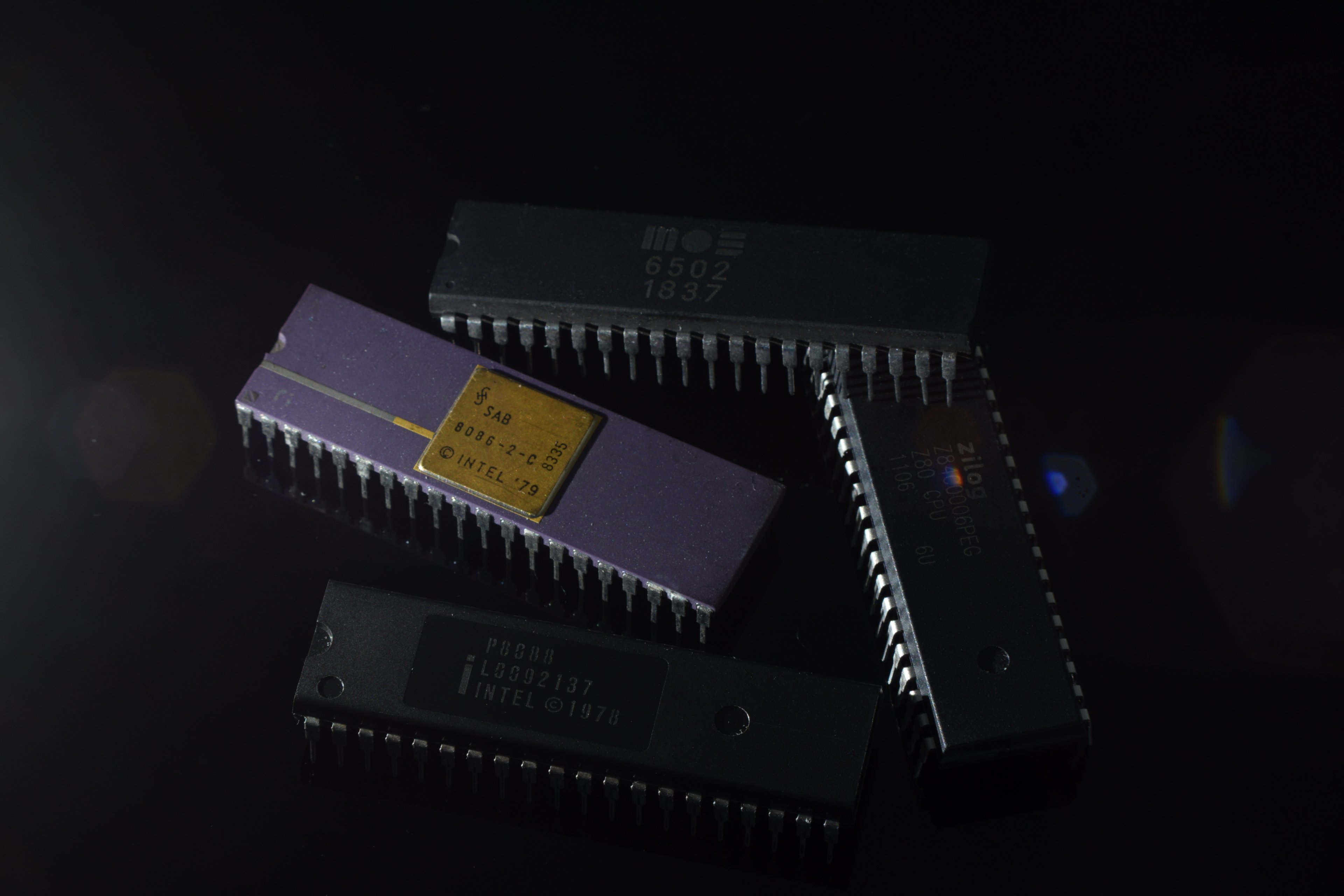

Chips that changed the world:

MOS 6502 (Nintendo z.B.)
Zilog Z80
intel 8088
intel 8086 von SAB aka Siemens



[Siran]

Helf mir mal bitte auf die Sprünge, was wie wo wer das ist

Von hier:

"Das optionale Dirty Tag RAM (auch: Alter RAM) dient dem Write Back Cache dazu, diejenigen Cachelines zu markieren, die 'Dirty' sind (d.h. andere Daten als der Hauptspeicher enthalten). Fehlt es, kann der Cachecontroller des Chipsatzes nicht wissen, welche Cachelines noch zurueckgeschrieben werden muessen und schreibt sicherheitshalber alle Lines, die ueberschrieben werden sollen in den Hauptspeicher. Dieses Verfahren sichert zwar die Datenintegritaet, kostet aber Performance. Das Dirty Tag RAM ist meist etwas schneller organisiert, als der eigentliche 2nd Level Cache (z.B. 12 ns statt 15 ns). Der Geschwindigkeitsgewinn durch das Dirty Tag RAM ist mit <3% eher gering."


Wurde aus Kostengründen meist von den Herstellern weggelassen (nach dem Motto "Hauptsache Cache"), aber so ein Modul kostet ja heute nix mehr und da kann man das seinem PC schonmal gönnen, hat bei mir auf dem 386er v.a. beim Speicherdurchsatz laut Speedsys einiges gebracht.



[Leon1909]

Ich wollt mich eigentlich an den Jugendzimmer-Bildern beteiligen, aber ich finde nix, was schade ist. Meine Sammlung geht erst so bei den 2000ern los.

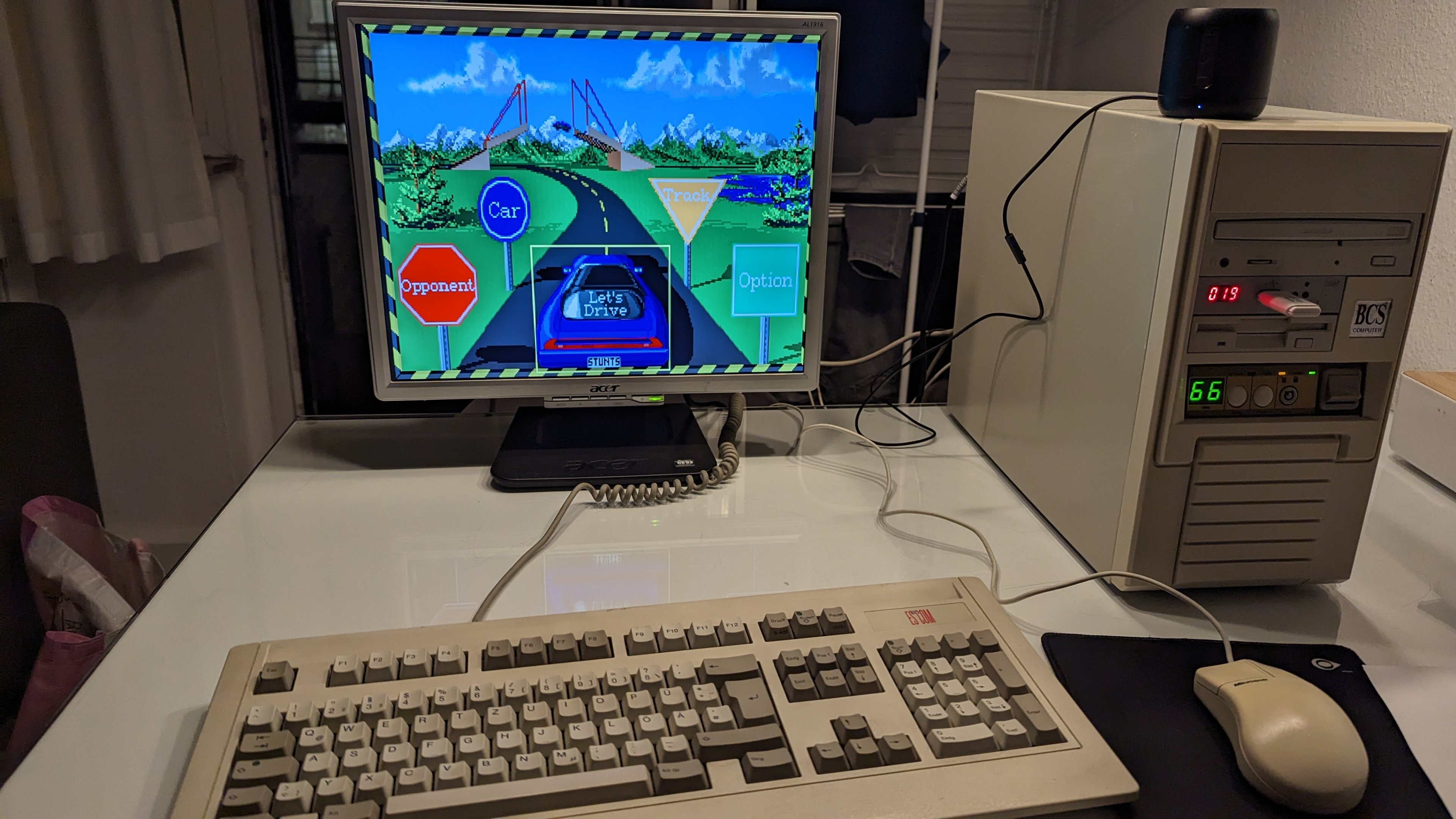

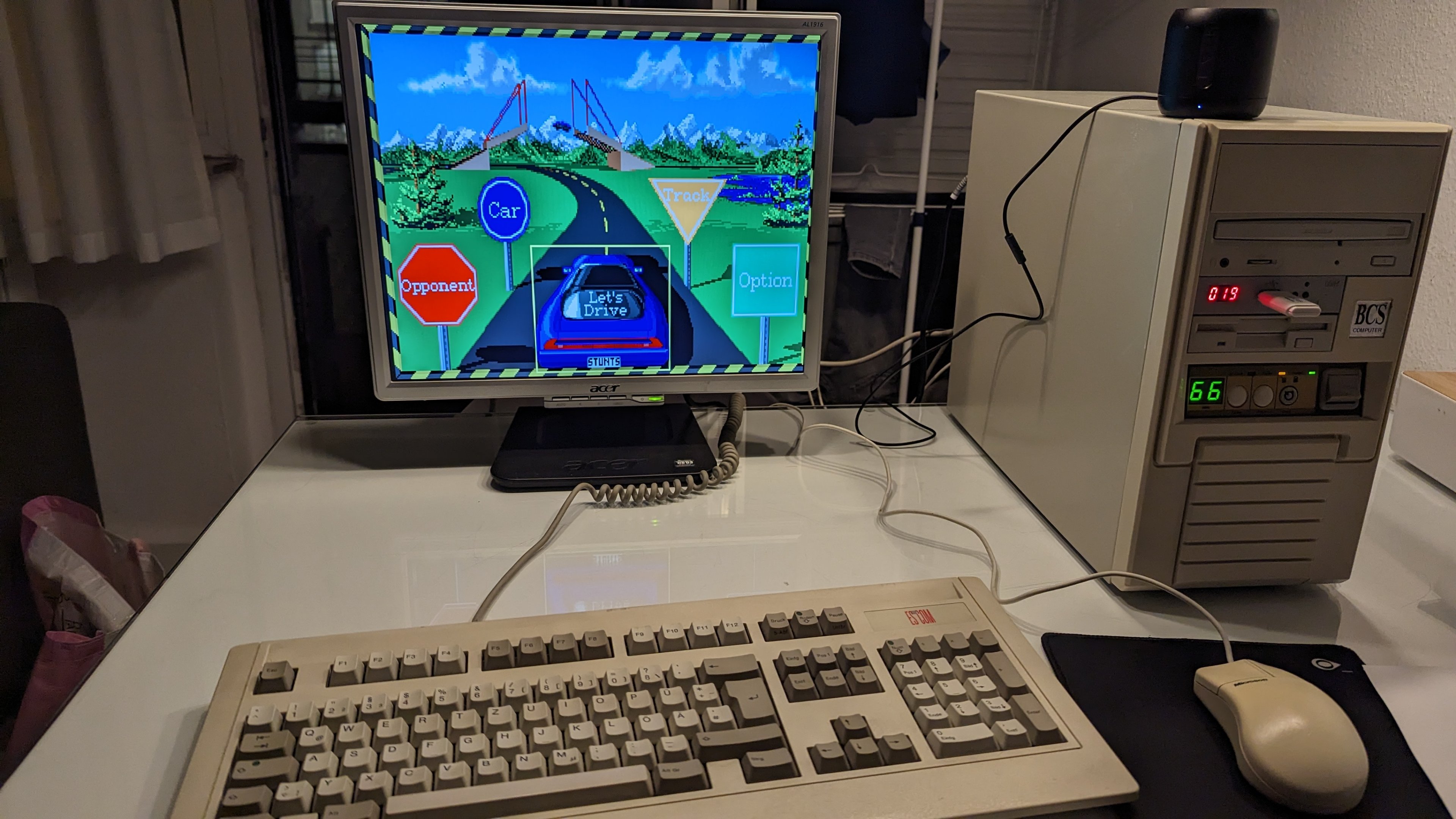

Erst mal ne Runde am 486er drehen.
Das Fehlen einen CRTs ist so frustrierend, ...



[NiXoN]

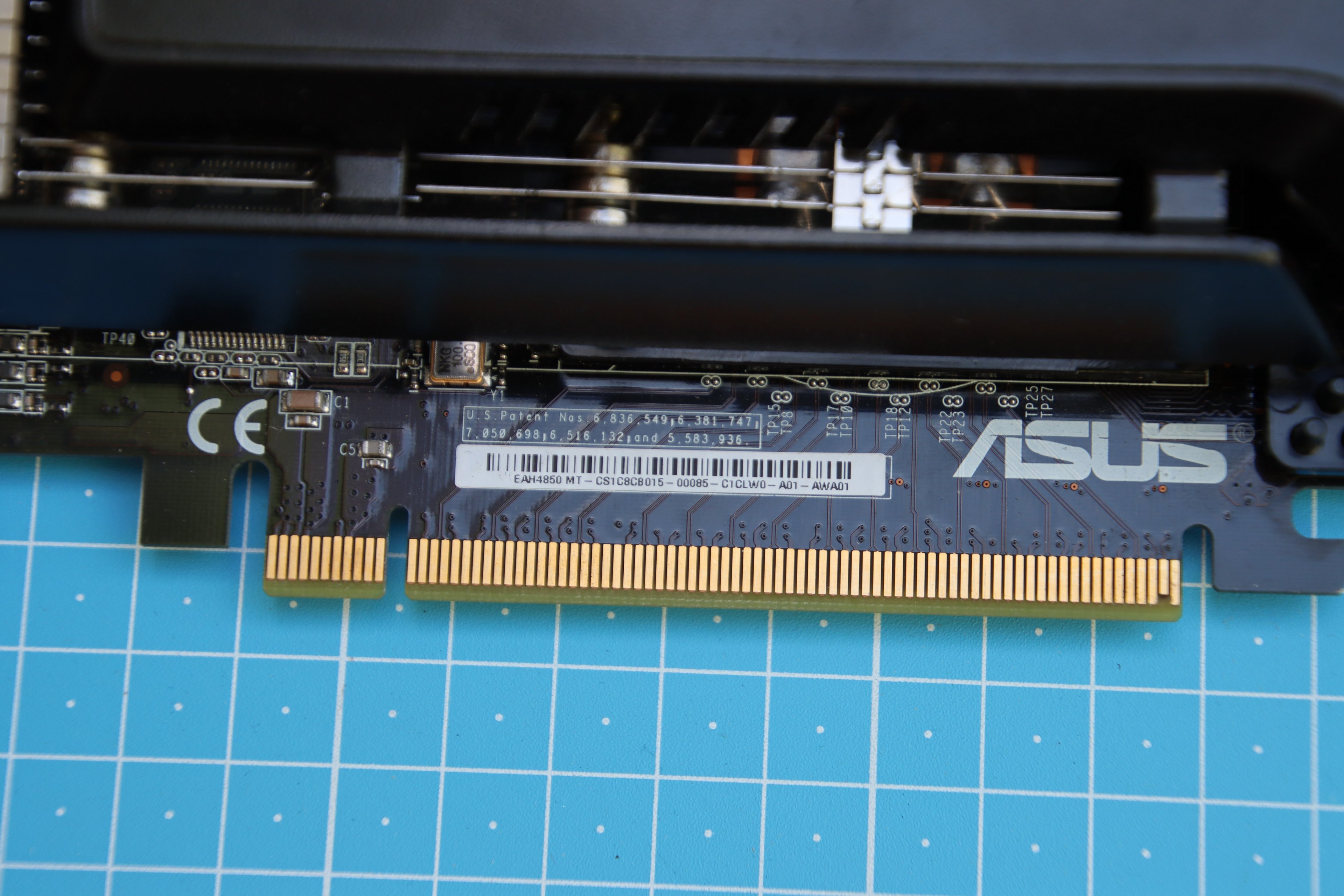

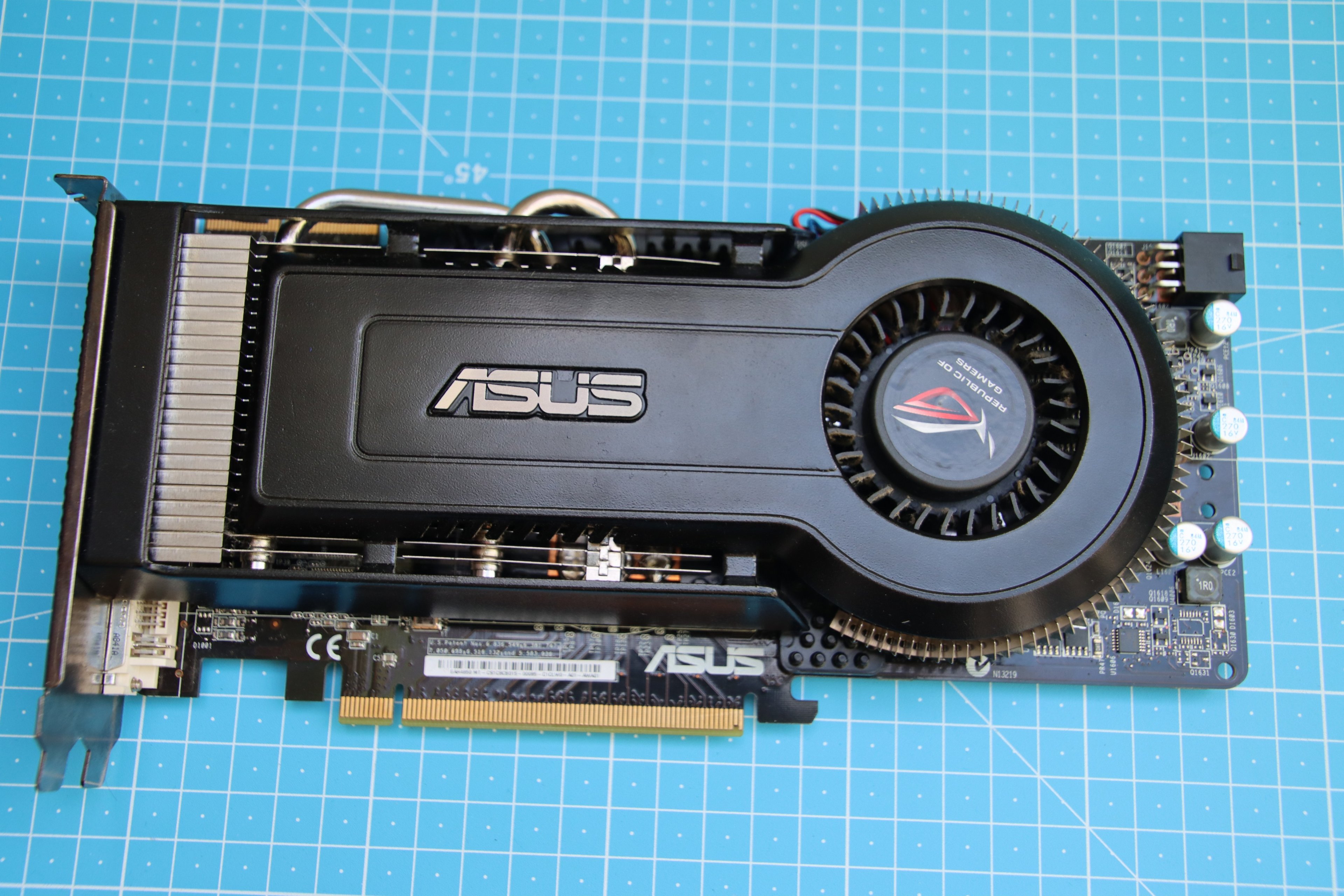

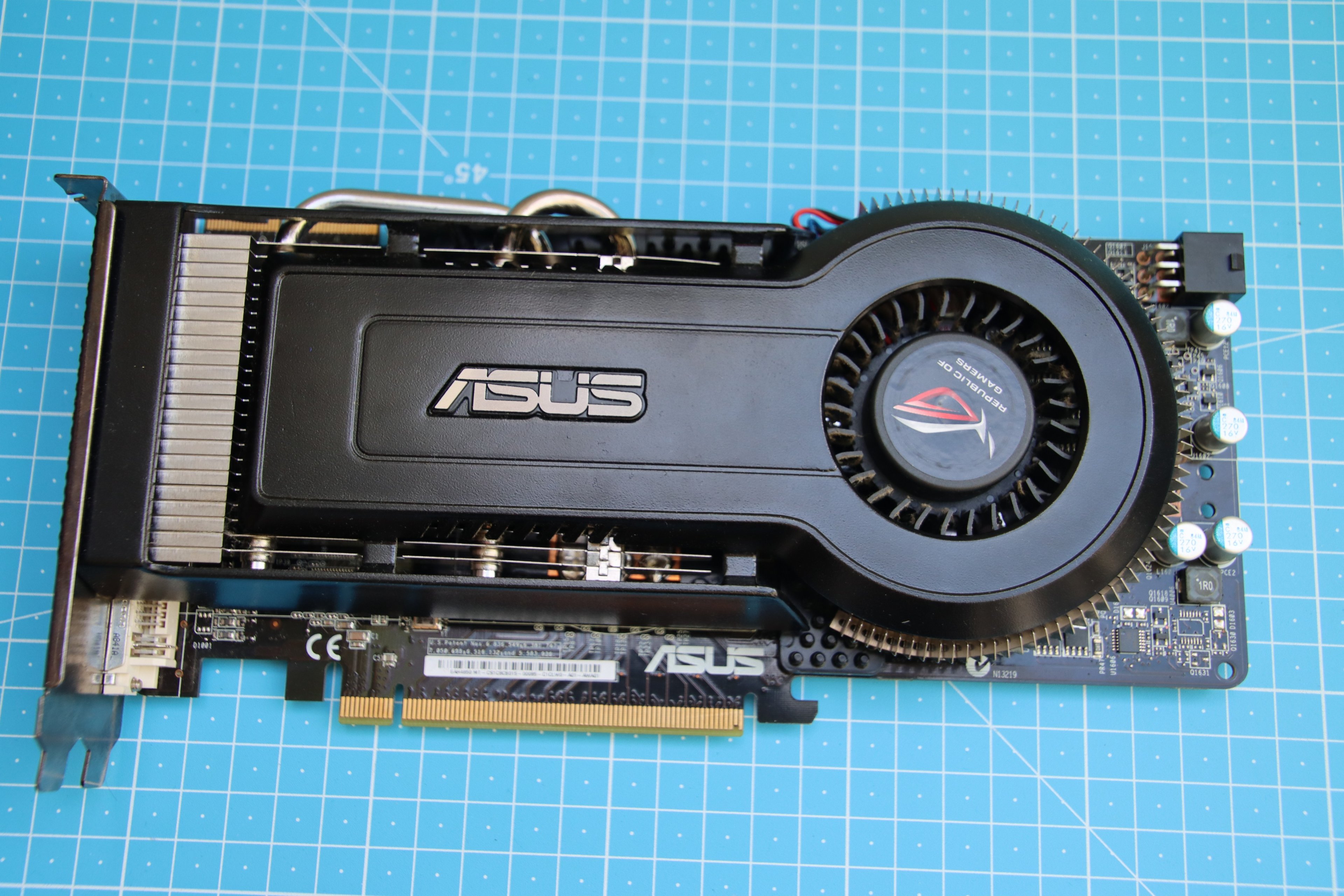

ein kleiner Neuankömmling:
ich bin mir leider nicht ganz sicher ob es tatsächlich die Matrix 4850 ist



Kann hier jemand Klarheit schaffen, bitte, würde sie gern in meiner Matrix Sammlung einreihen

Gemäß Techpowerup stimmt die EAH nicht ganz, aber MT könnte auch für "Matrix T..." stehen
optisch sieht es eigentlich gut aus

https://www.techpowerup.com/gpu-specs/asus-rog-matrix-hd-4850.b1025
https://www.tweaktown.com/news/10681/asus_announces_new_rog_matrix_hd_4850_4870_cards/index.html



[lowrider20]

Kann hier jemand Klarheit schaffen

Bild Nr. 8 von 15 hat selbige EAH
https://www.overclockersclub.com/reviews/eah4850mt/2.htm



[HerrAbisZ]

Nur Serie

https://www.asus.com/supportonly/eah4850 series/helpdesk_download/



[lowrider20]

Serie

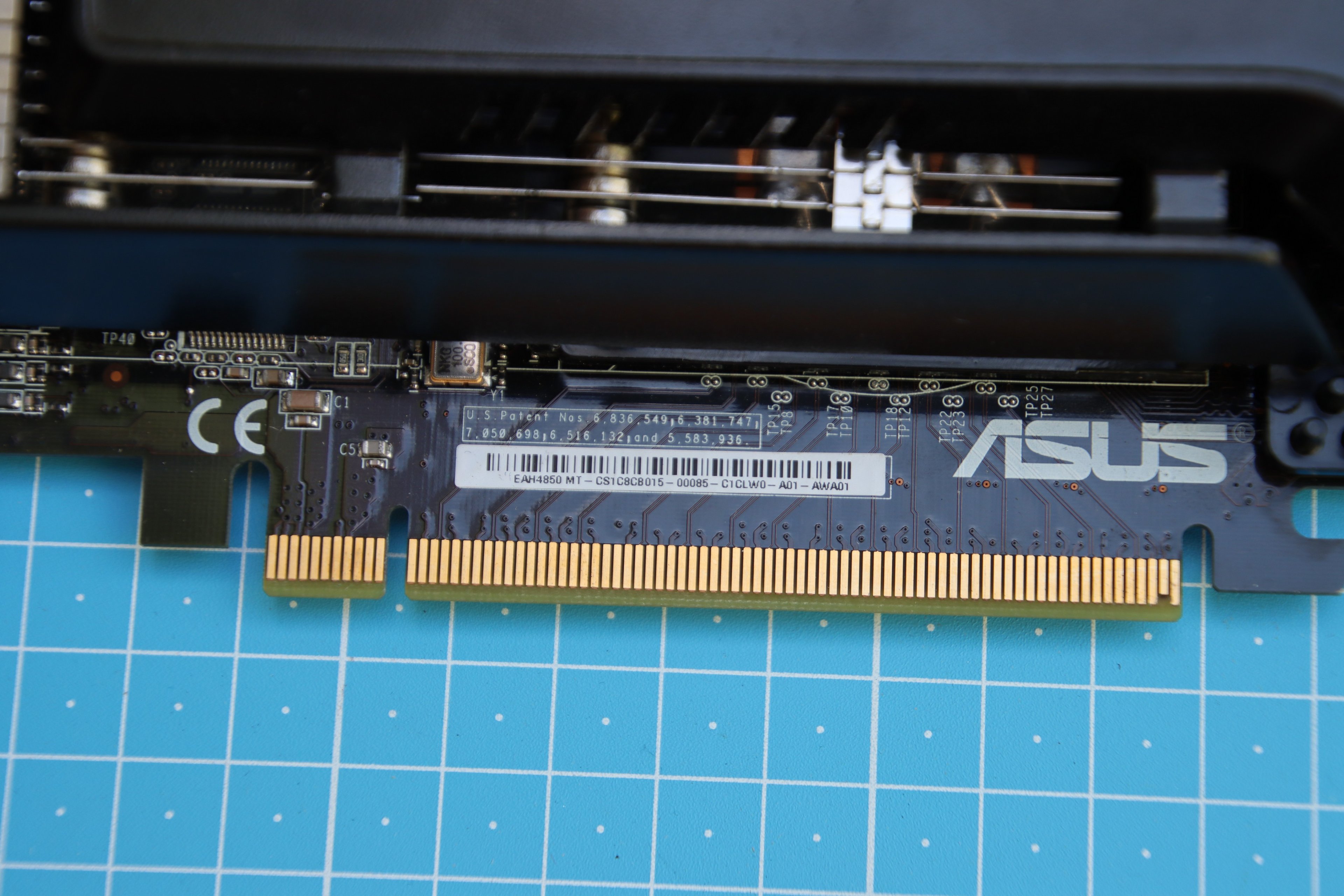

Wo steht -C3CGG0- bis -C3CGK0- auf seiner Karte? Die hat -C1CLW0-.



[andi_sco]

DX2-50

Mobiler intel i486 DX2 mit 50 MHz



[Butterhützchen]

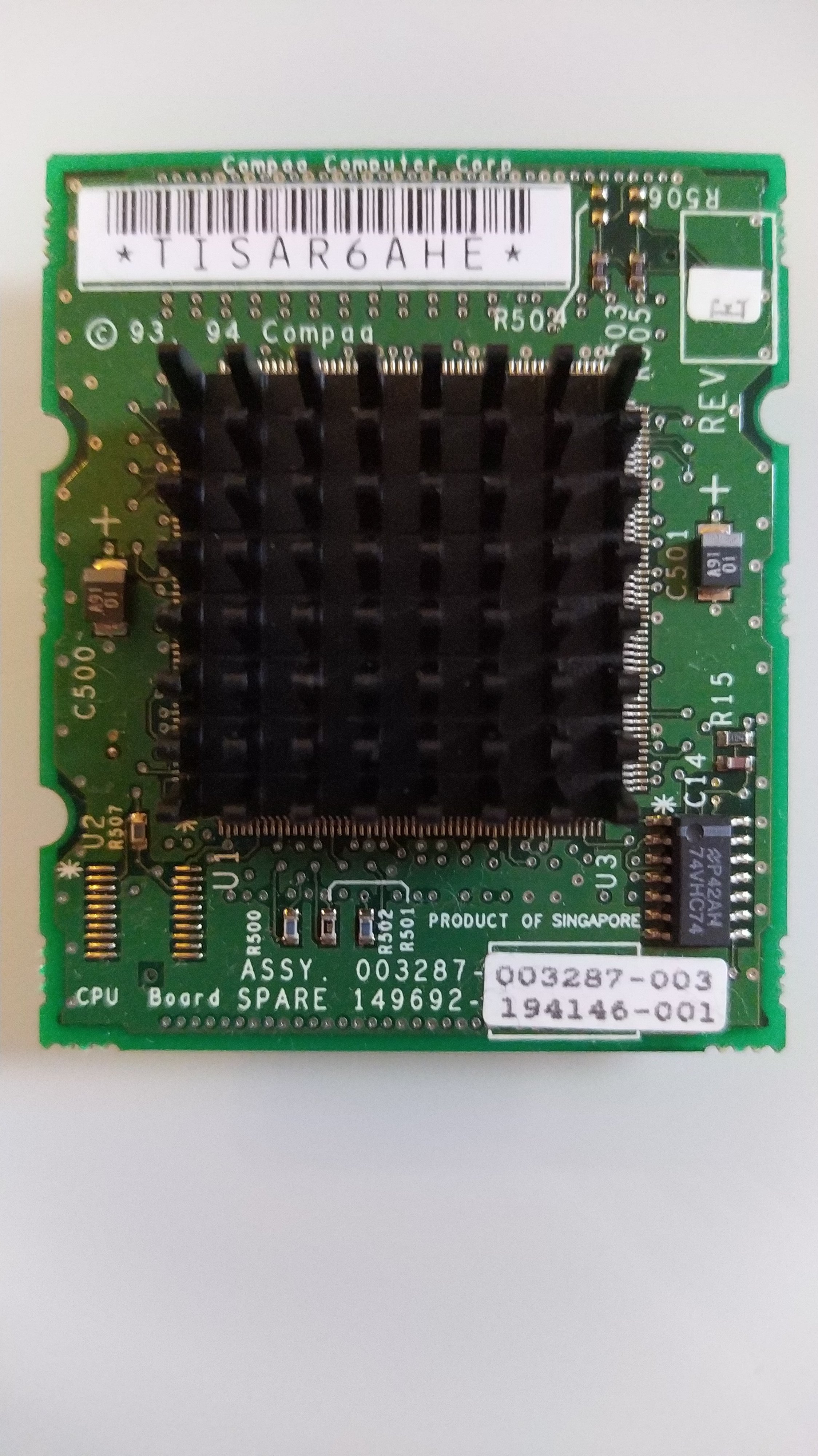

Mobiler intel i486

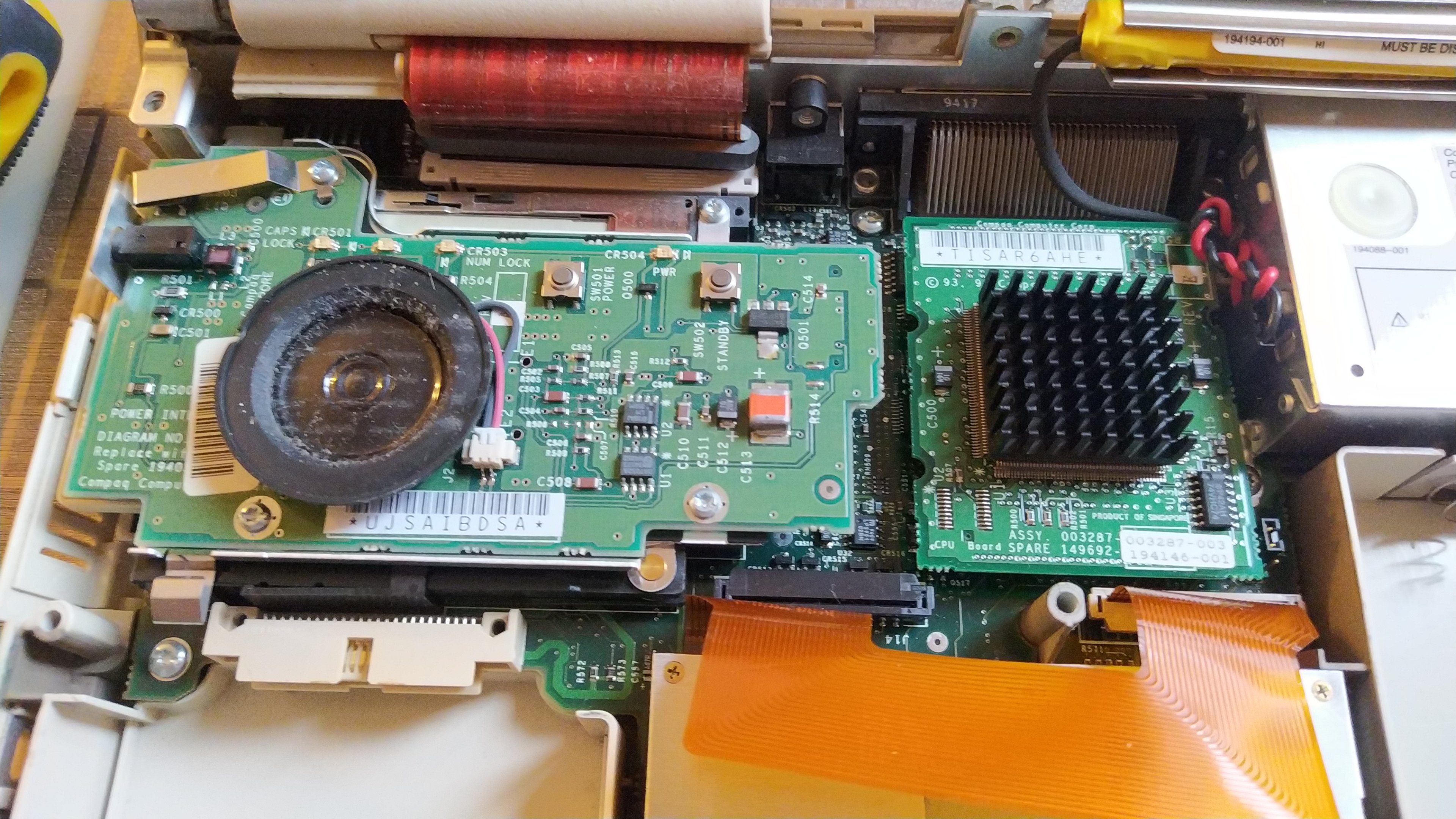

Hier auch ein mobiler 486 50Mhz.
Kannst du schön mobil rumschleppen.
Sogar schon mit LTE ;

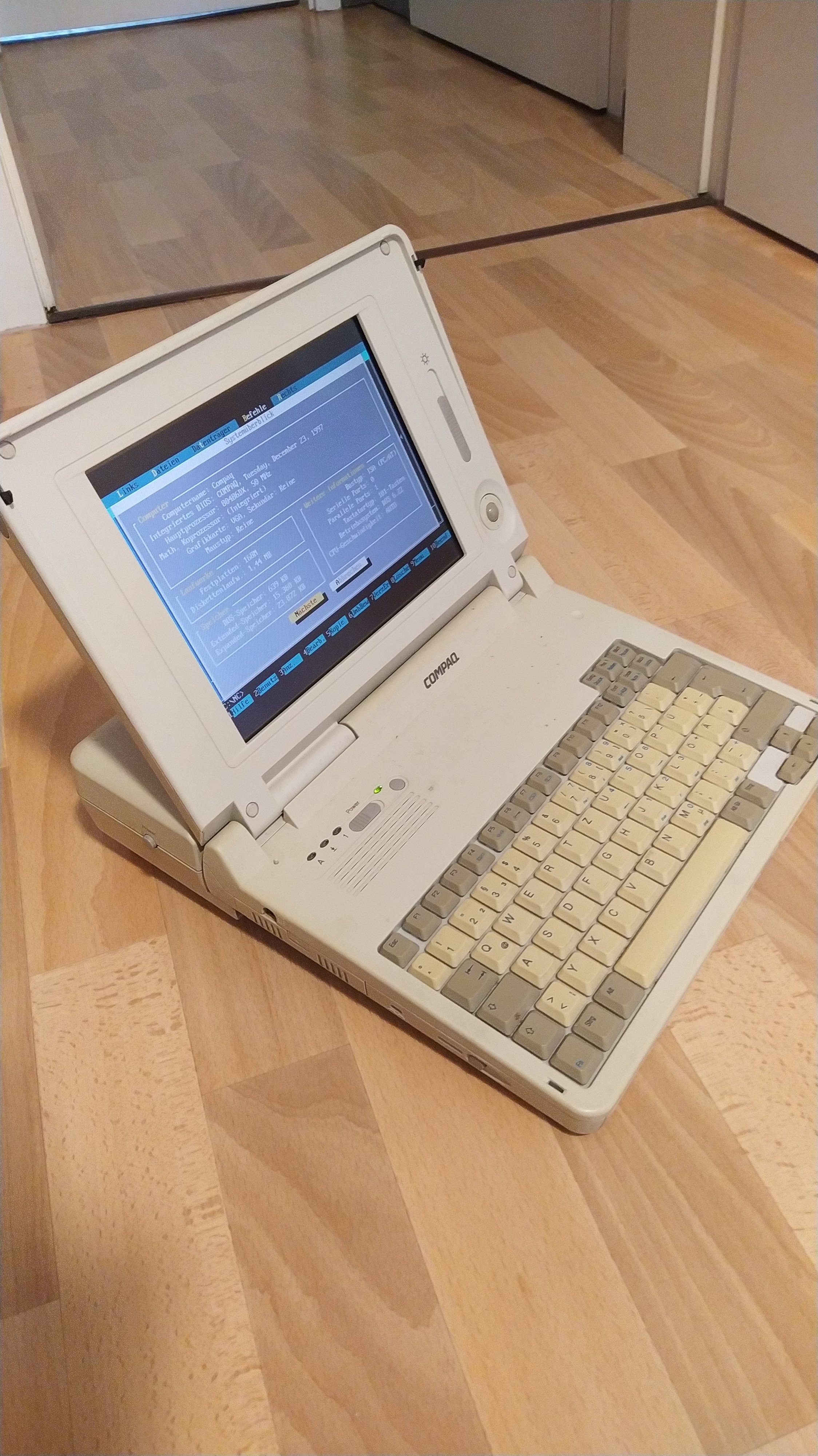

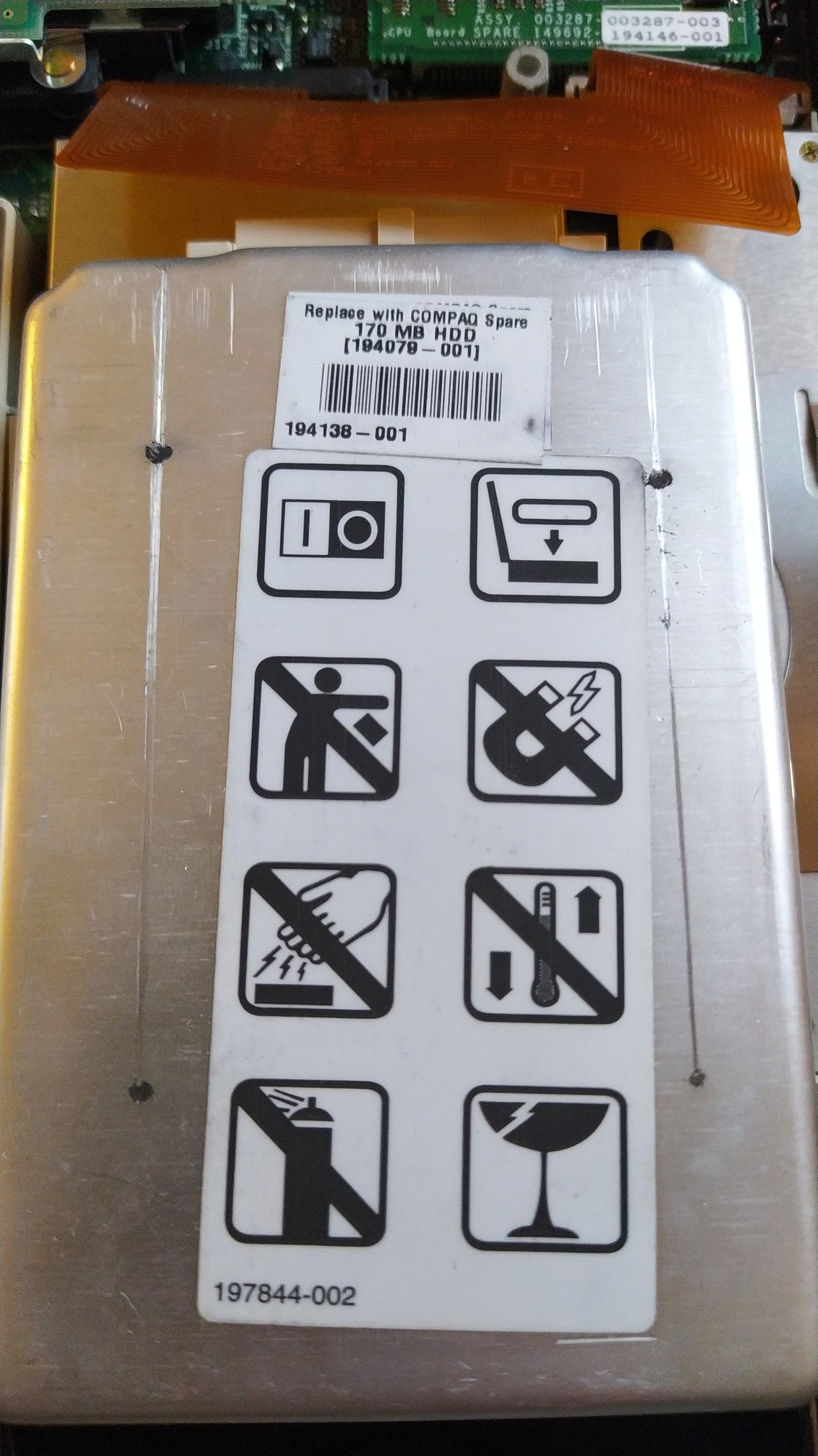

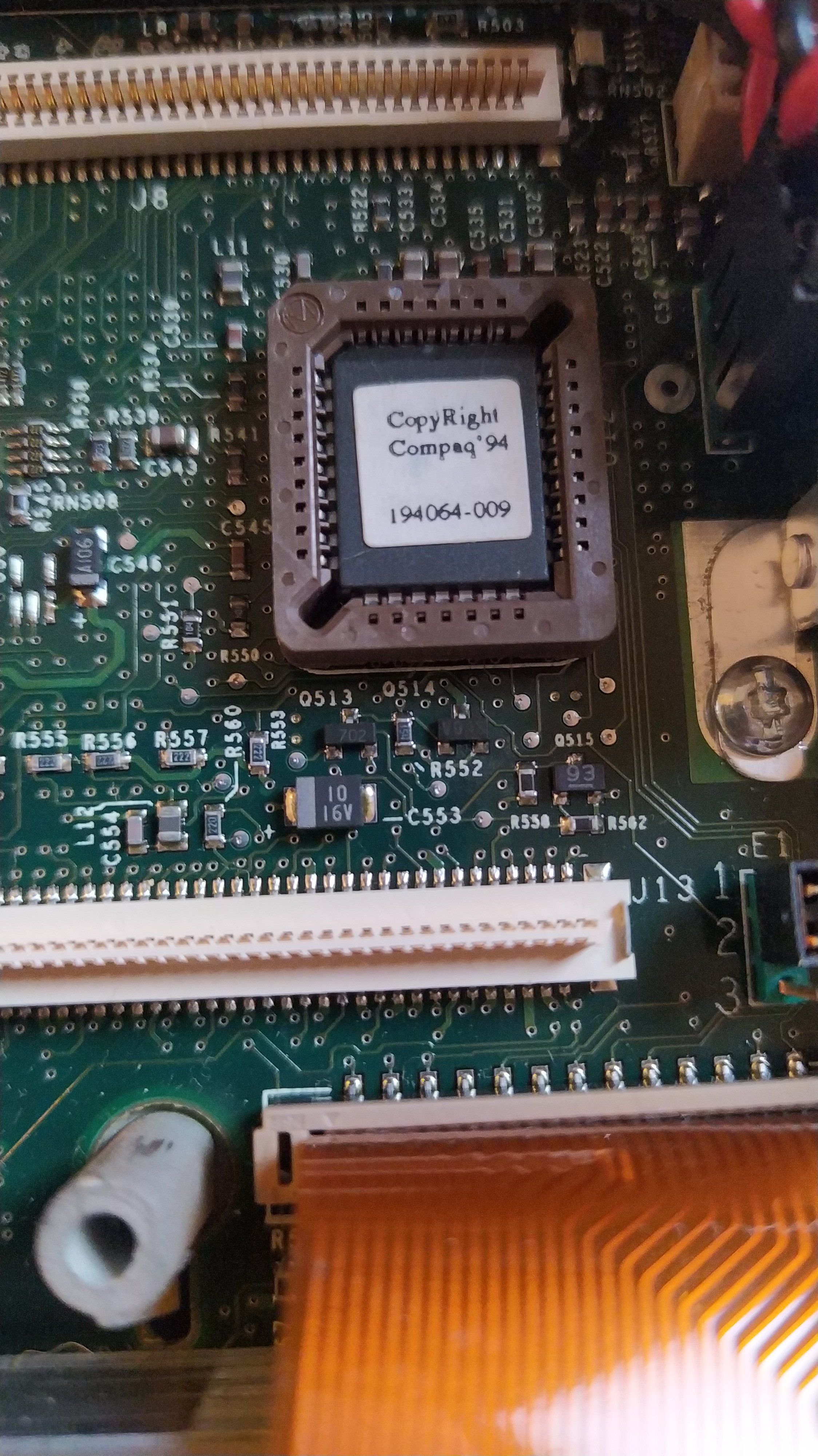

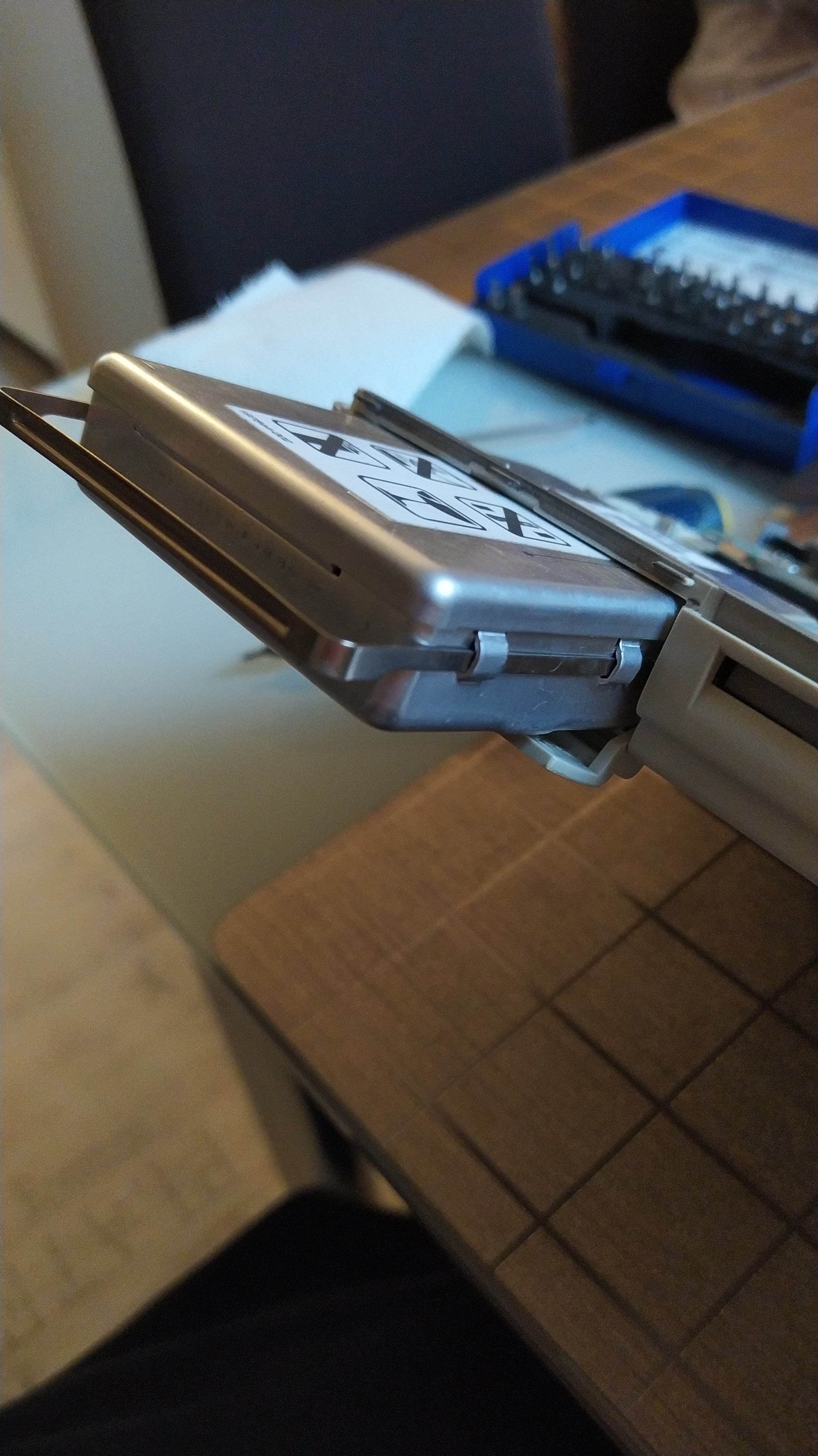

Compaq LTE Elite 4/50CX + Docking Station




Den Kühlkörper wollte ich nicht runterpopeln.
Der sitzt bombenfest.



[RaptorTP]

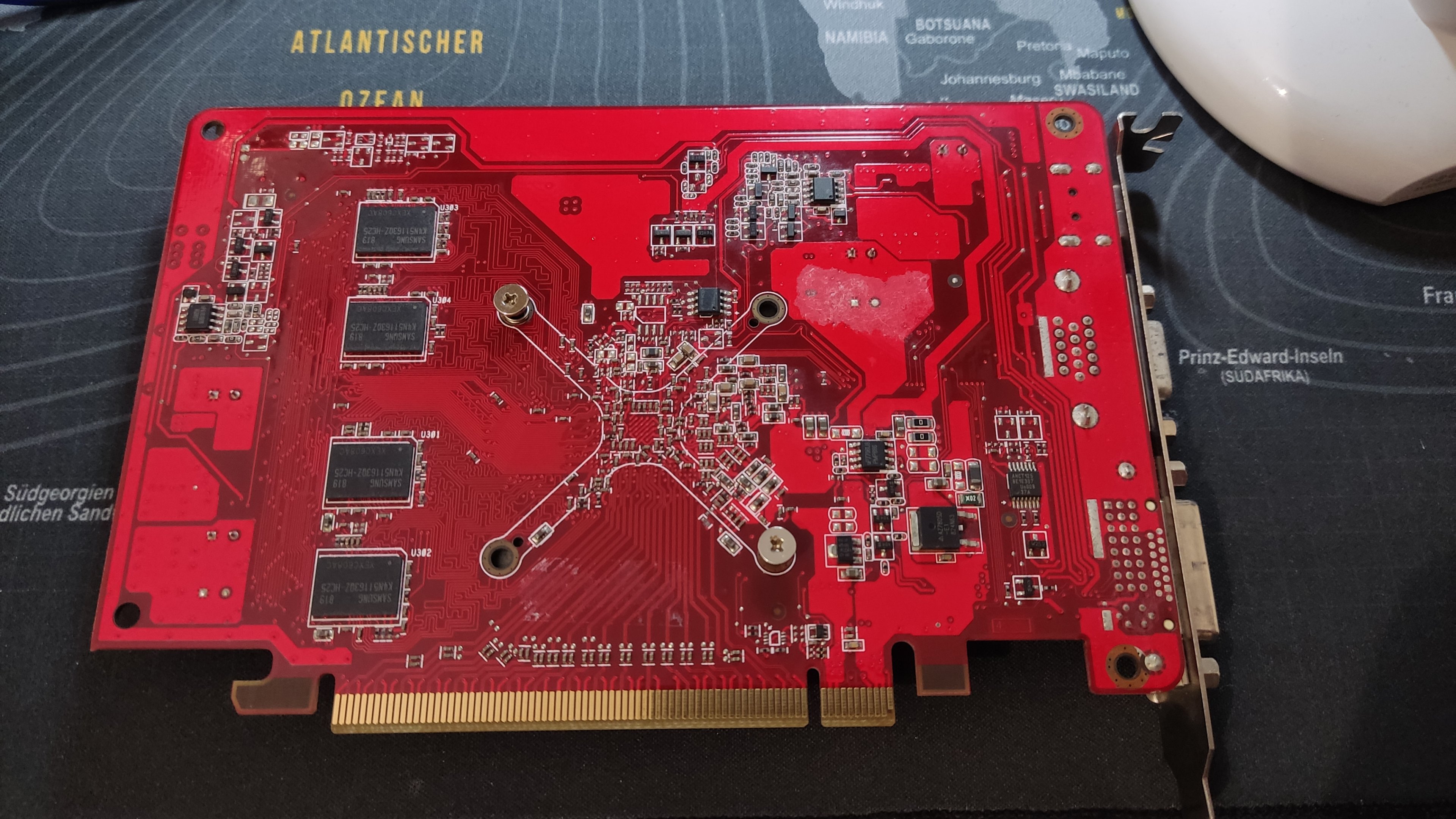

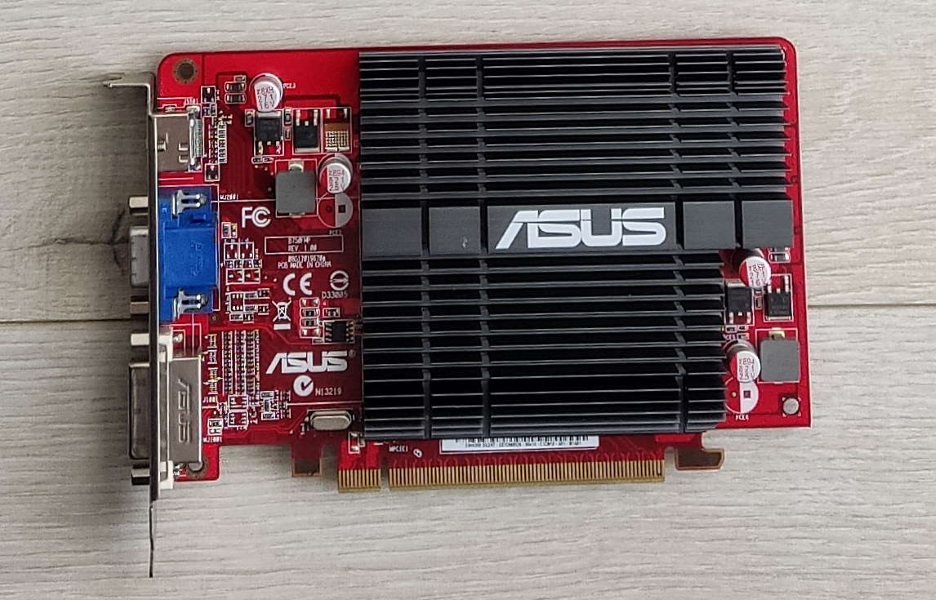

Asus HD 4350 Silent

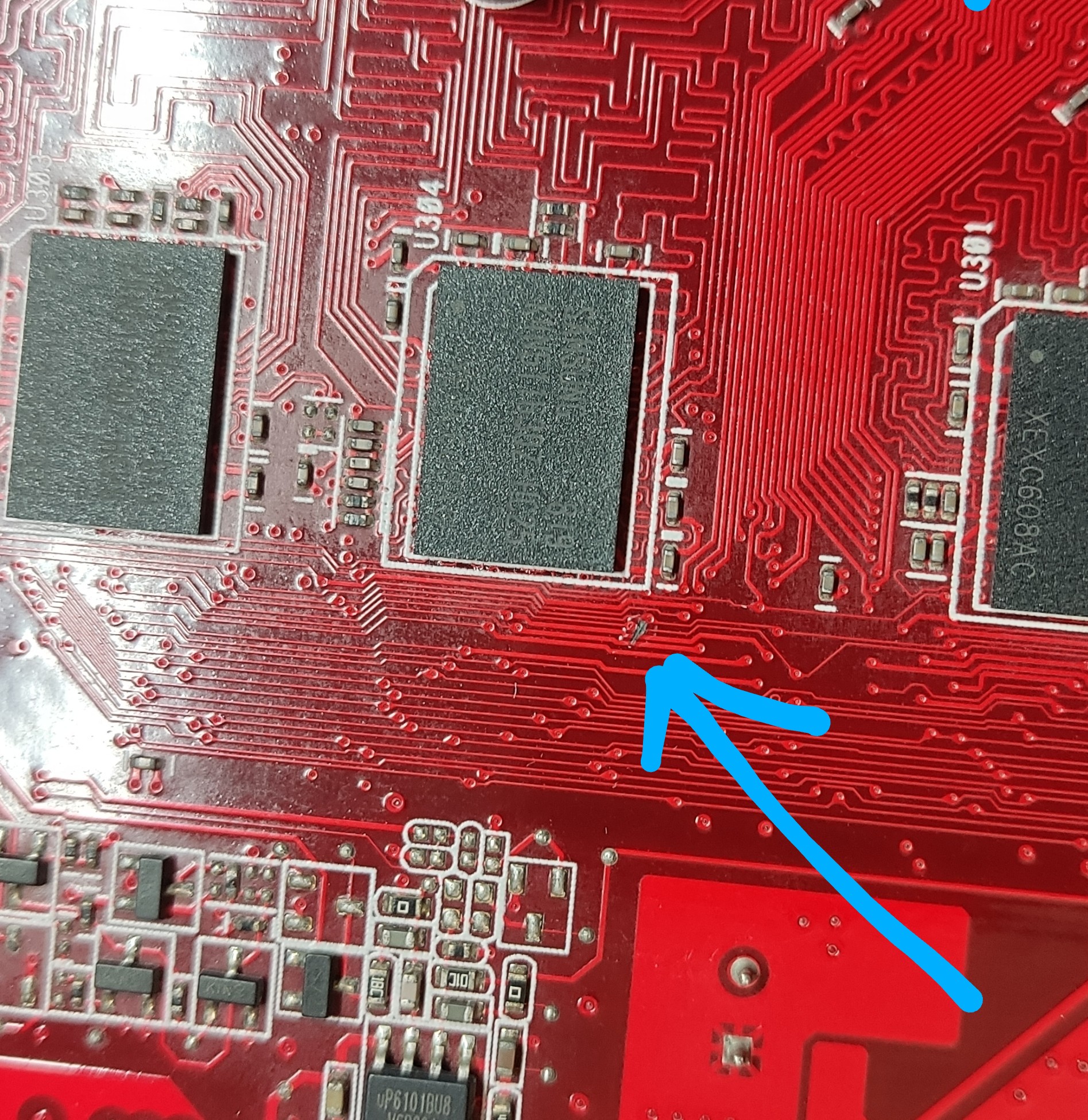

Muss mal schauen, denke aber die hat es hinter sich:

Mal kurz & schnell an nem offenen Windows 10 build geht natürlich nicht .... narf.
Sollten HD 4000er Karten normal laufen ?

Gibt glaube keine Treiber für oder ?
Bekomme auf jeden Fall nix gestartet. Erkannt wird se.

Ok, sitz beim Zahnarzt. Heute Abend spätestens nehm ich den letzten Treiber für Win 8 und probiere es mal damit. "Mal schnell, mal kurz" .... :/



[Karre]

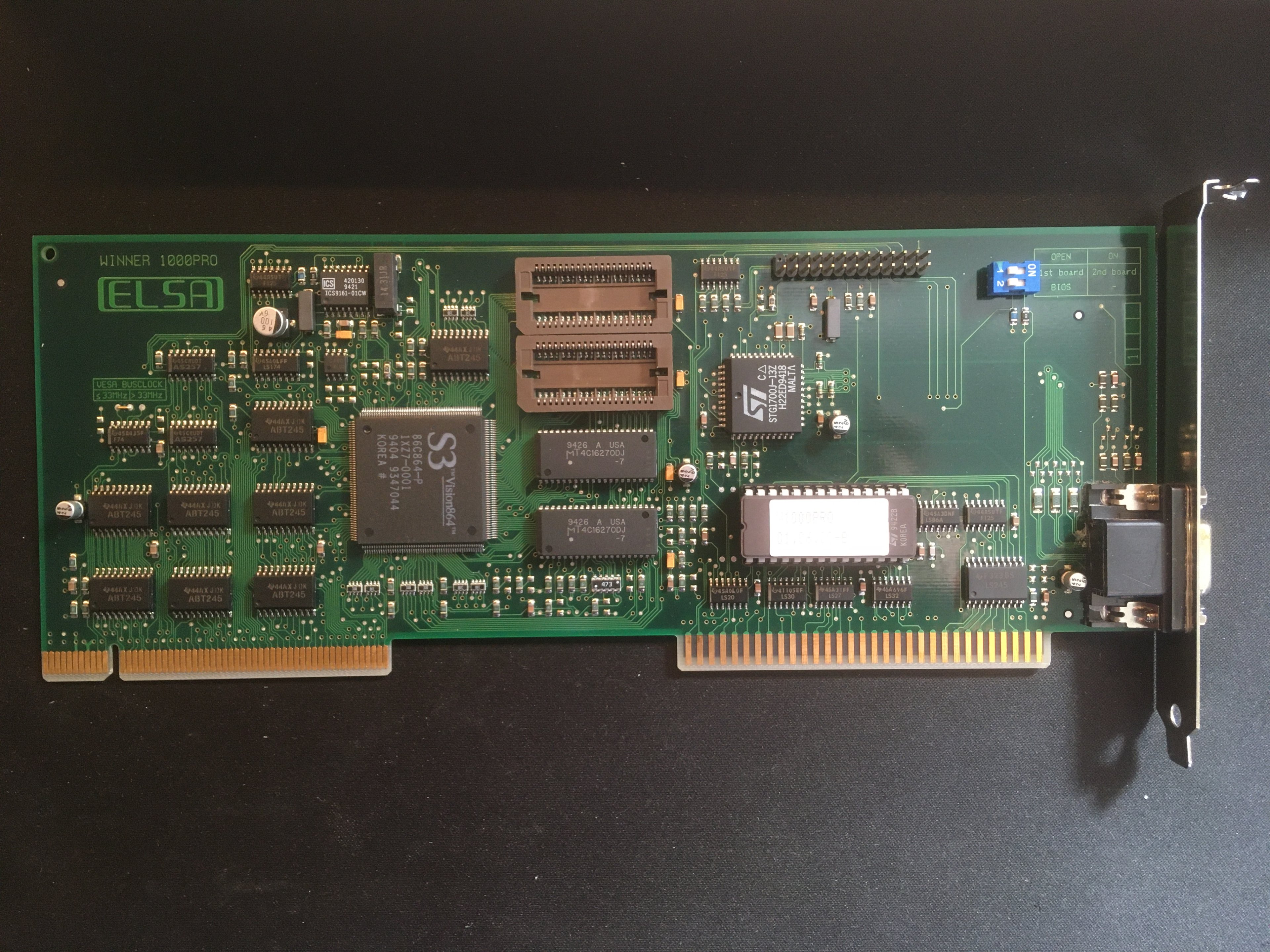

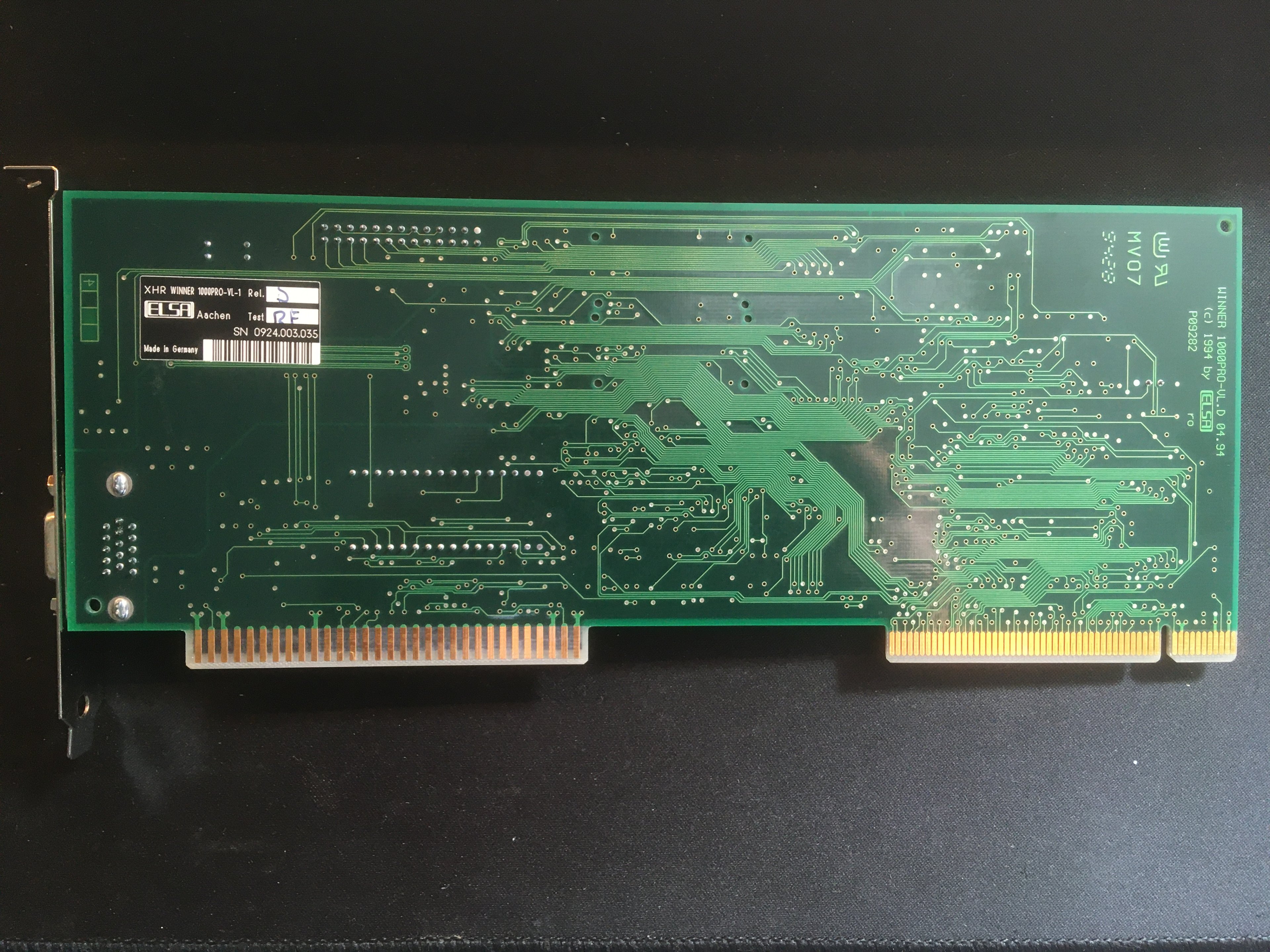

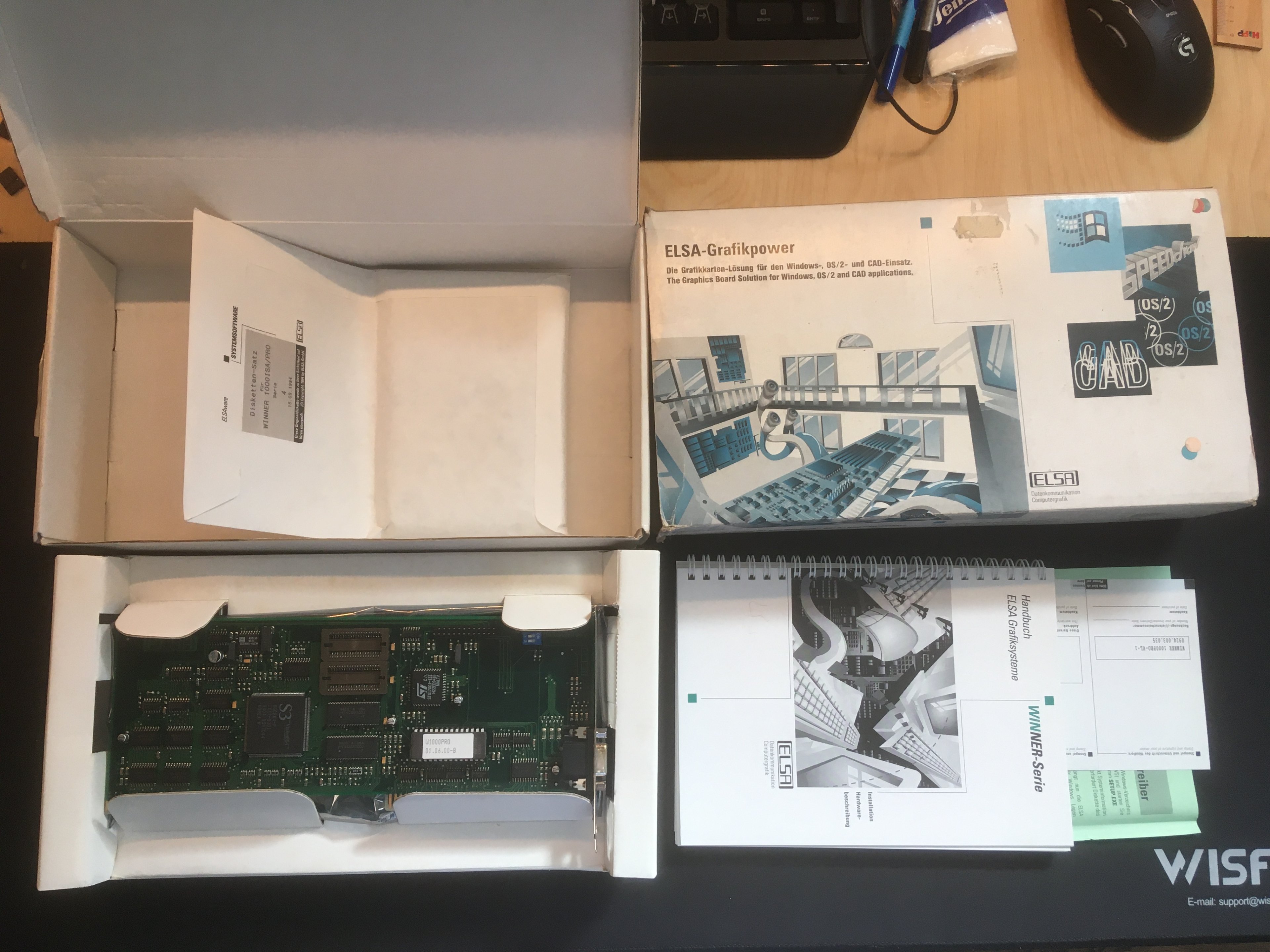

ELSA XHR WINNER 1000 PRO VL 1



[DaBas]

Ich zitiere mich mal selber ....

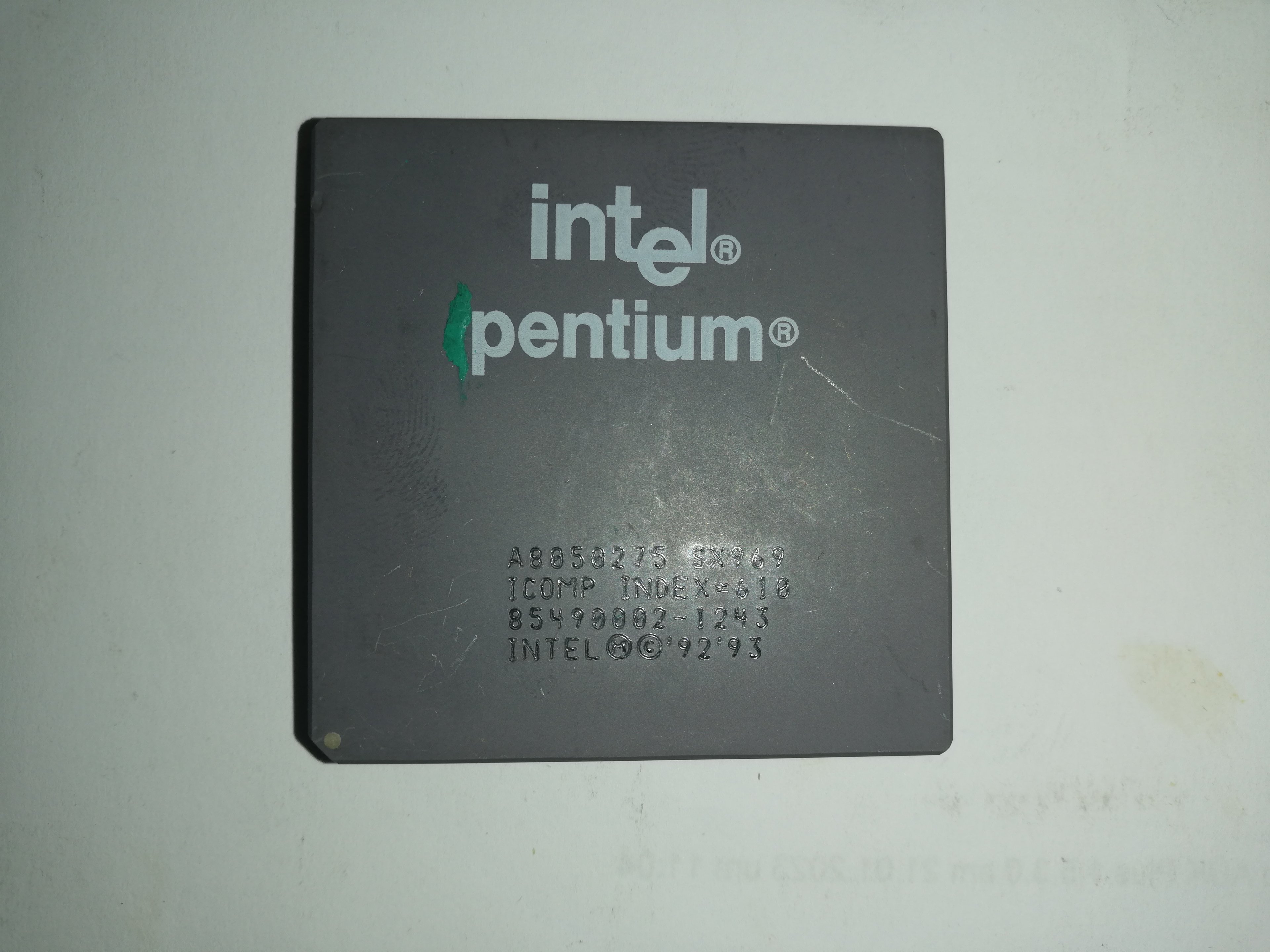

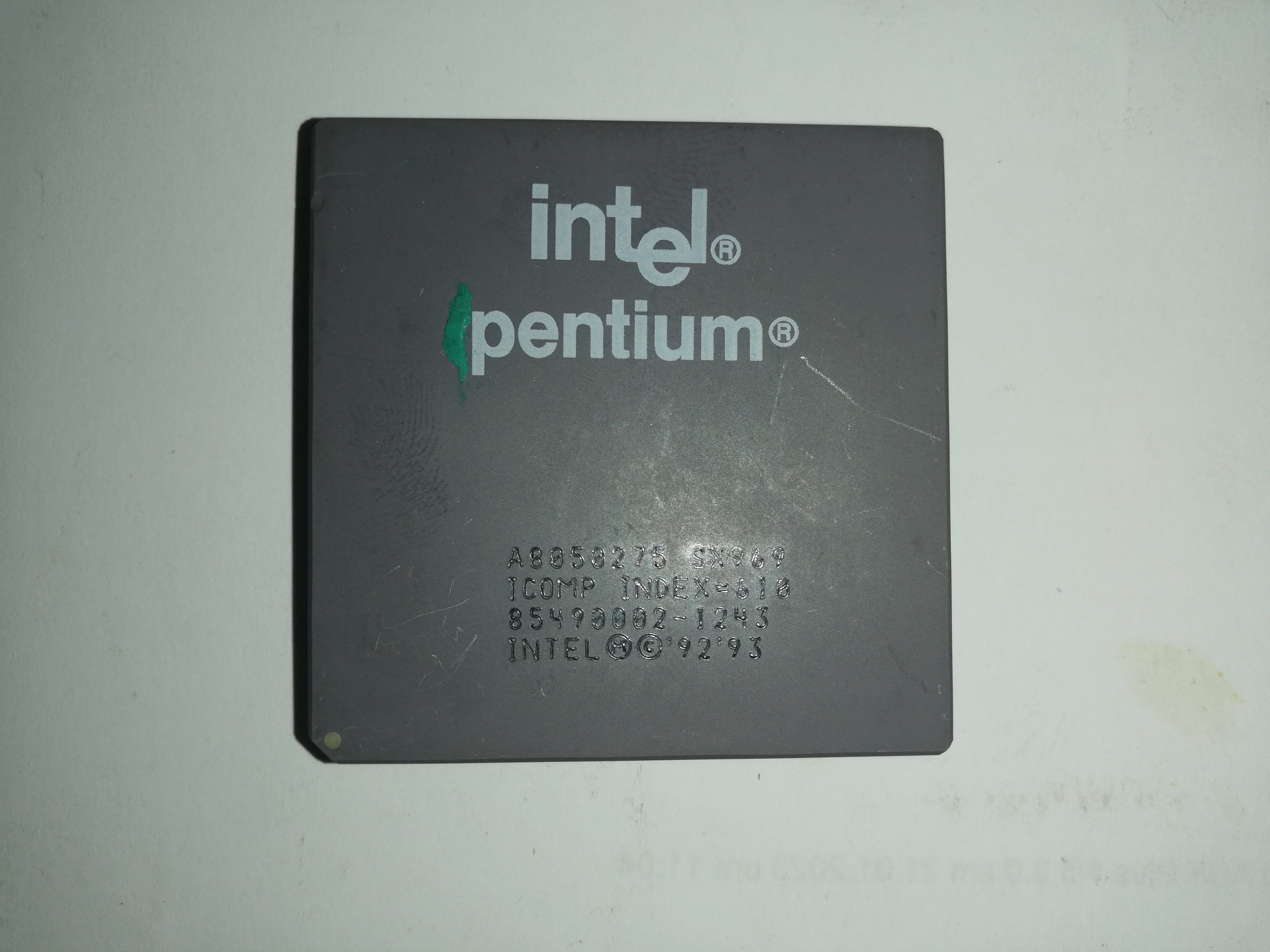

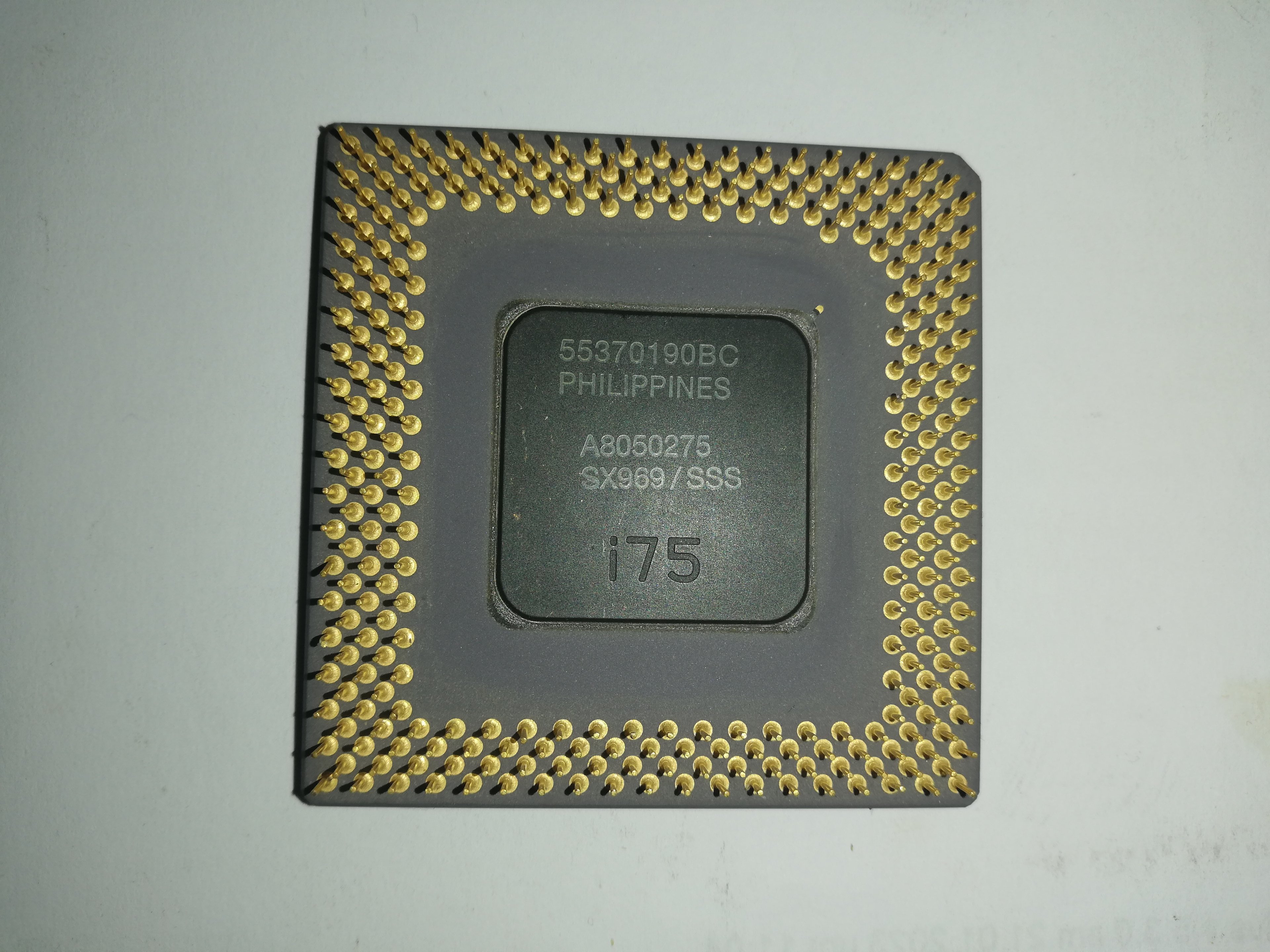

Irgendwo muß auch noch ein Pentium 75 (P54C) rumliegen.

Und siehe da

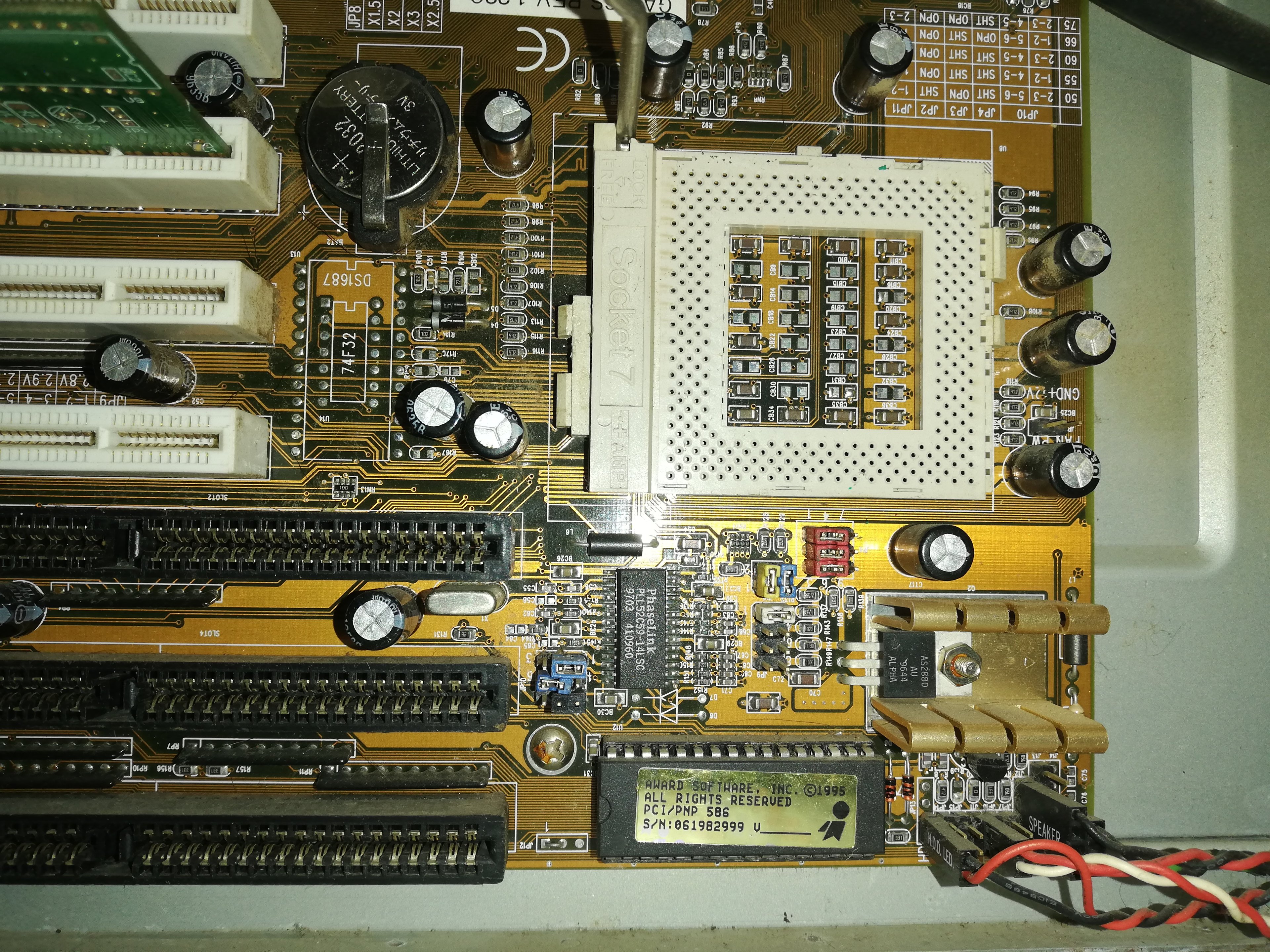

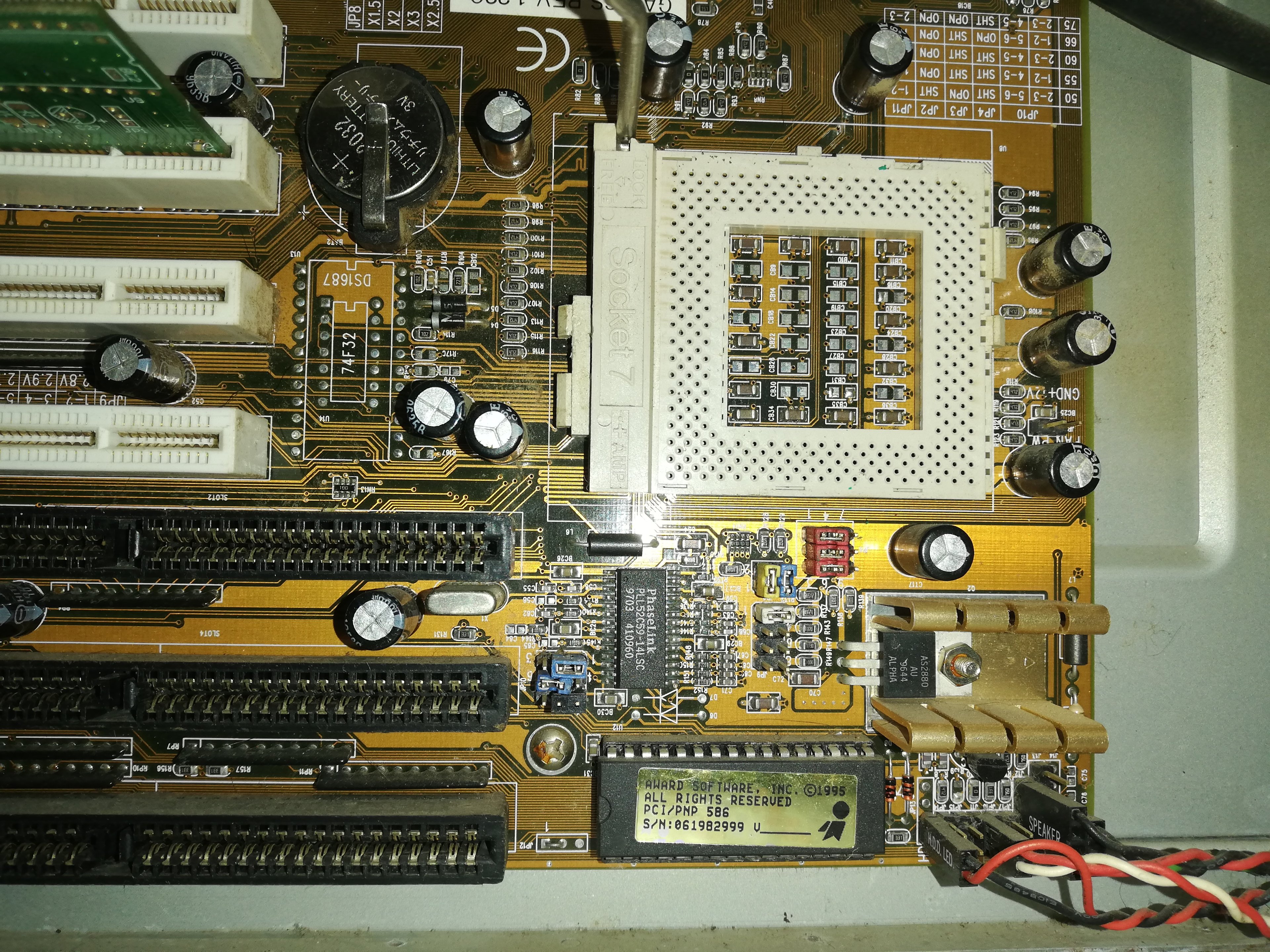

Also mal den alten AT Rechner mit dem Pentium 166 MMX hervorgekrammt. Pentium 166 MMX raus (bei harter WLP gar nicht so einfach) und Pentium 75 rein. Aber da war ja noch etwas. Die Sockel 7 Boards waren weit ab von dem Komfort von heute und wurde per Jumper konfiguriert.



Zum Glüch ist das Handbuch zu dem fast 30 Jahren Board nicht im Müll, sondern in der Schublade verblieben. Und nach einigem Gefriemel mit den Jumpern war es dann soweit:

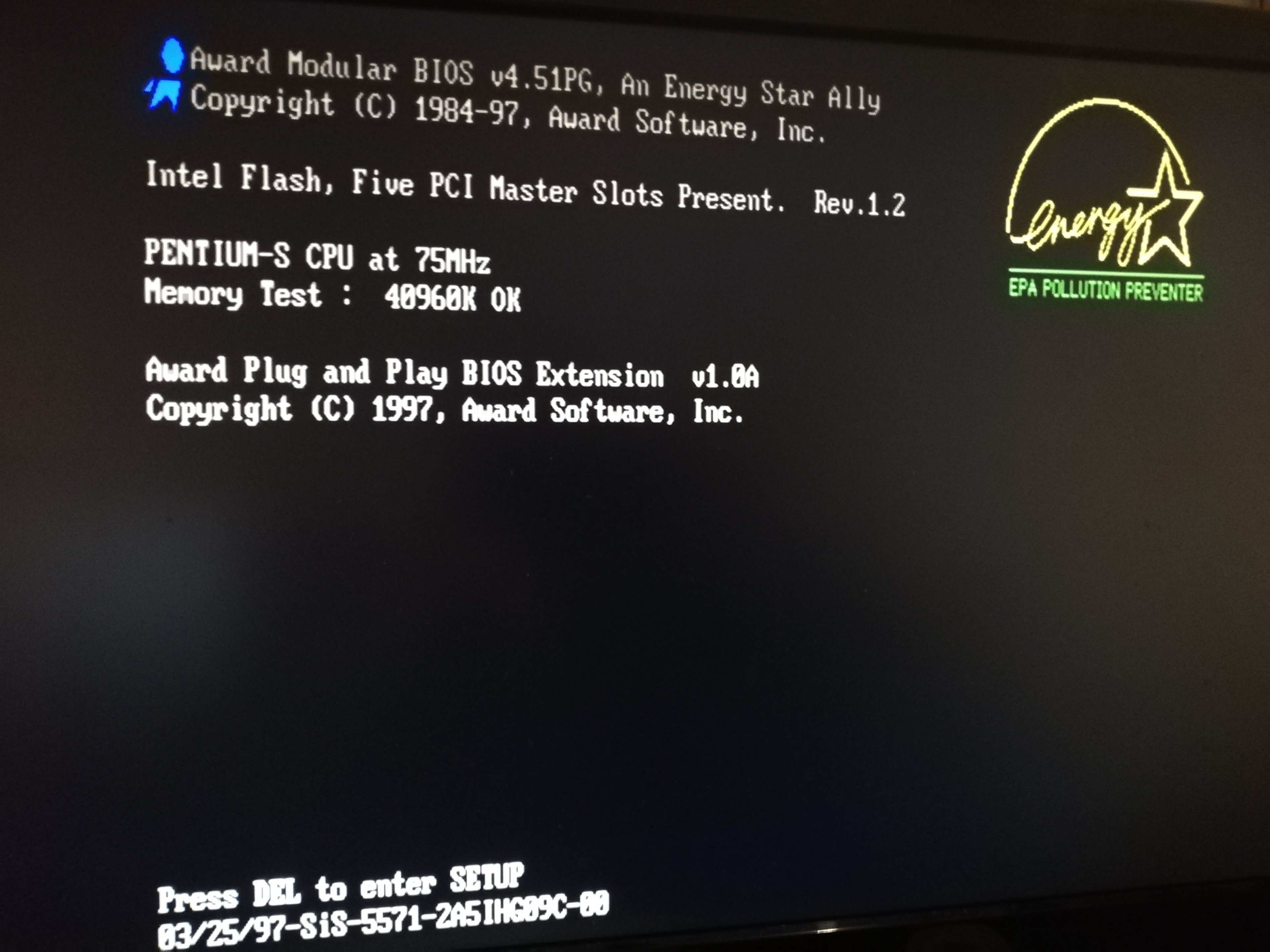

Rennt ...
Der P75 ist der kleinste P54C und erreicht nur Dank seiner schnellen FPU Mehrleistung gegenüber den hochgetakteten 486ern von AMD. Der AMD DX 4/120 sollte ungefähr so schnell wie der Pentium 75 sein.

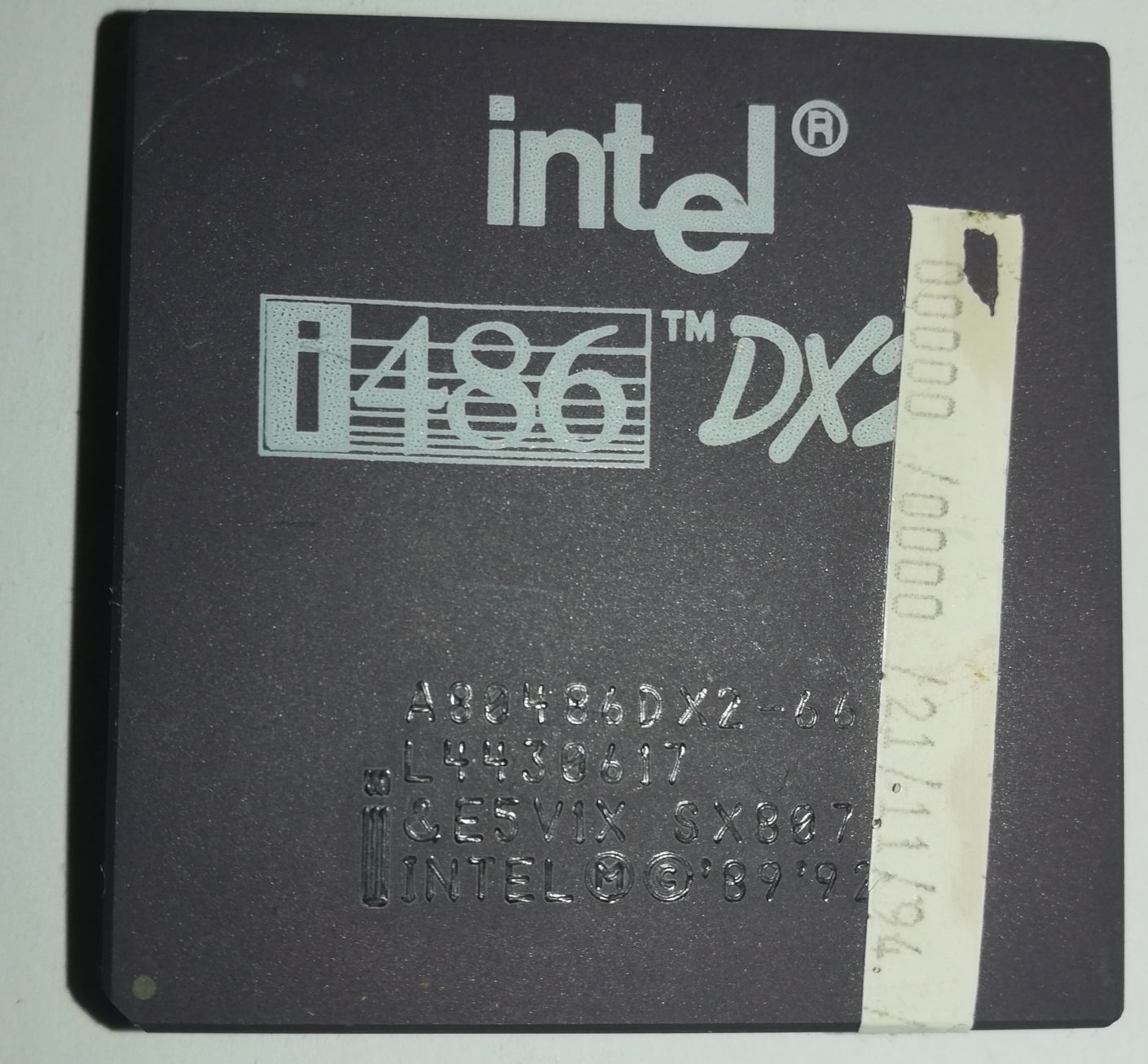

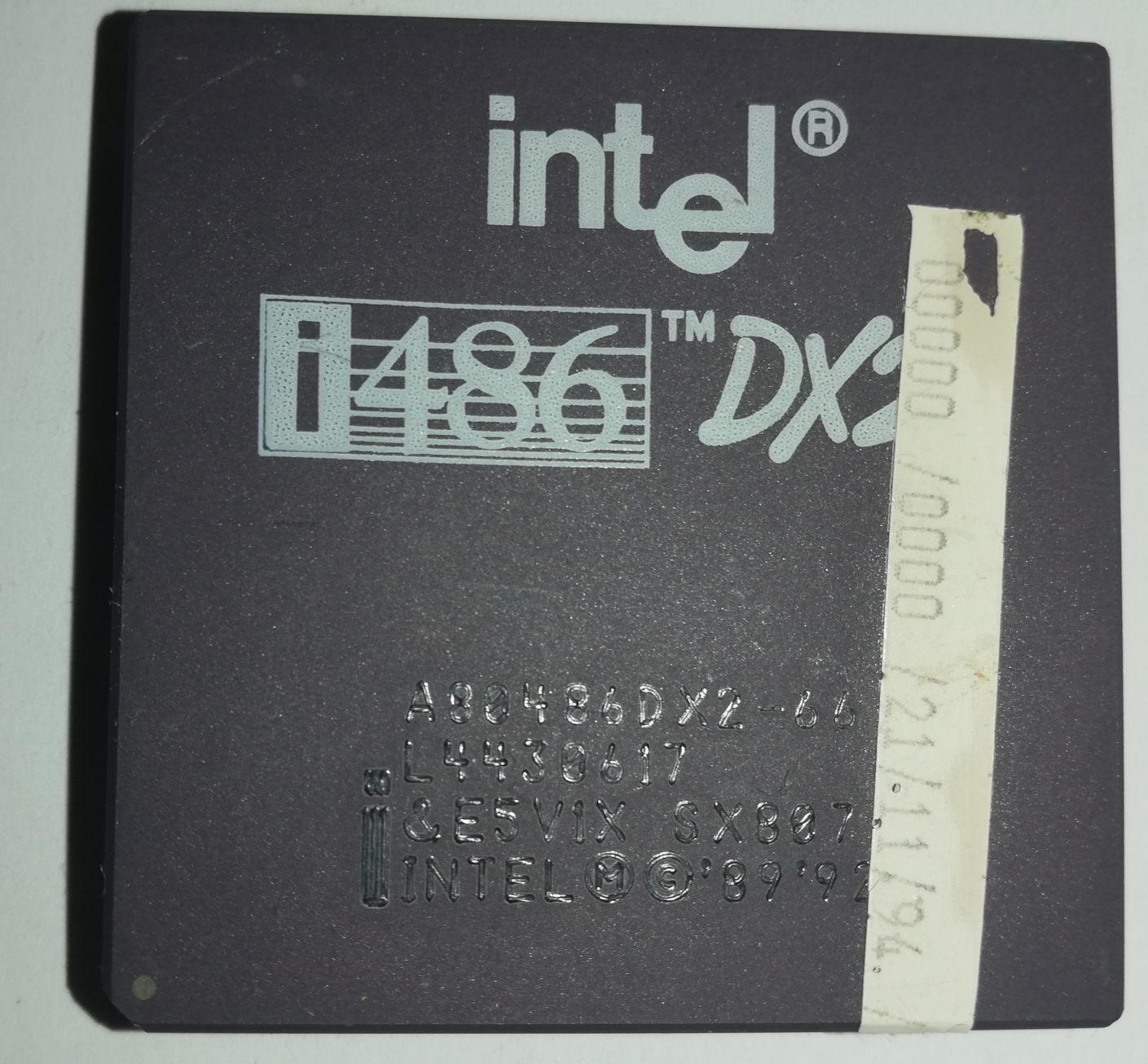

Ich hab zwar in der Schublade auch noch den hier liegen



Aber leider kein Board für den guten alten DX 2/66. Das war meine erste CPU und 1993 war da gut was mit anzufangen. Ultima Underworld 1+2 z.B. liefern erst ab einem DX 2/66 vernünftig.
Leider ist das Board gestorben ....



[Karre]

AMD 5x86 P75 ADZ

Ob der wirklich besser für Übertaktung ist?



[RaptorTP]

Muss mal schauen, denke aber die hat es hinter sich:

Karte rennt !
Hätte ich jetzt so auch nicht erwartet

Immerhin.

Man kann den Win 8 Treiber installieren und dann manuell im Geräte Manager auswählen (also den Pfad des Treibers angeben) schon rennt die Karte auch in Win10



[Gorasuhl]

Man kann den Win 8 Treiber installieren und dann manuell im Geräte Manager auswählen (also den Pfad des Treibers angeben) schon rennt die Karte auch in Win10

Driver Support HD2000-HD4000

Driver support for these products under Windows® 8.1 and Windows® 10 is only available via Windows Update. Please enable Windows Update to allow it to automatically detect and install display driver version 8.970.100.9001

Edit:
Bei allen Karten vor 2007, also Radeon x1000 bzw. Geforce 7000, ist meine ich mit dem offiziellen Win10 Support schluss.



[RaptorTP]

Ja hab ich schon gelesen. ist im "noch offline" Keller halt mal nicht schnell gemacht.
Ändert sich auch bald. Kabel liegt schon unten.
Hab aber zur Zeit andere Baustellen xD

Dank Dir.



[Karre]

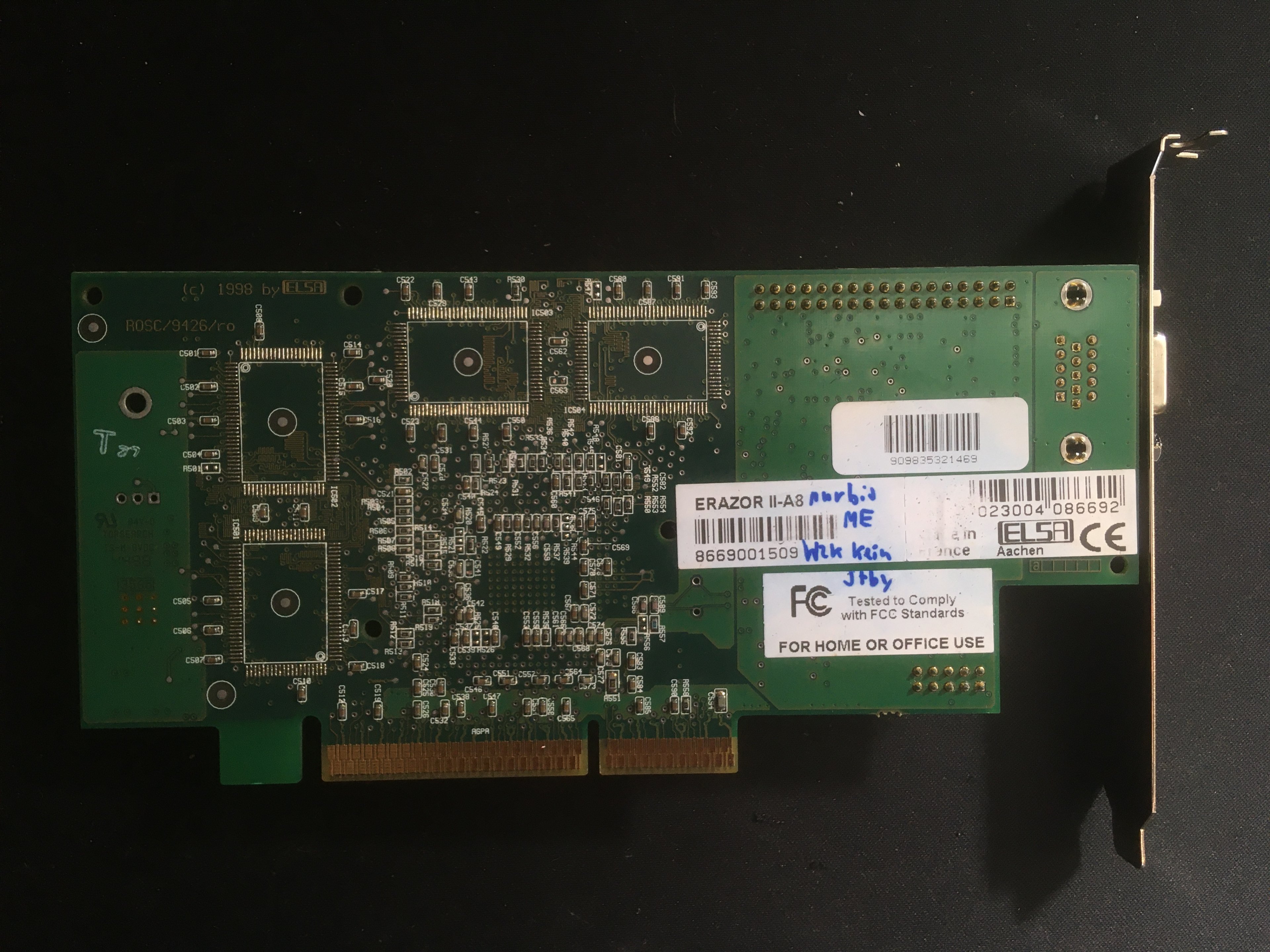

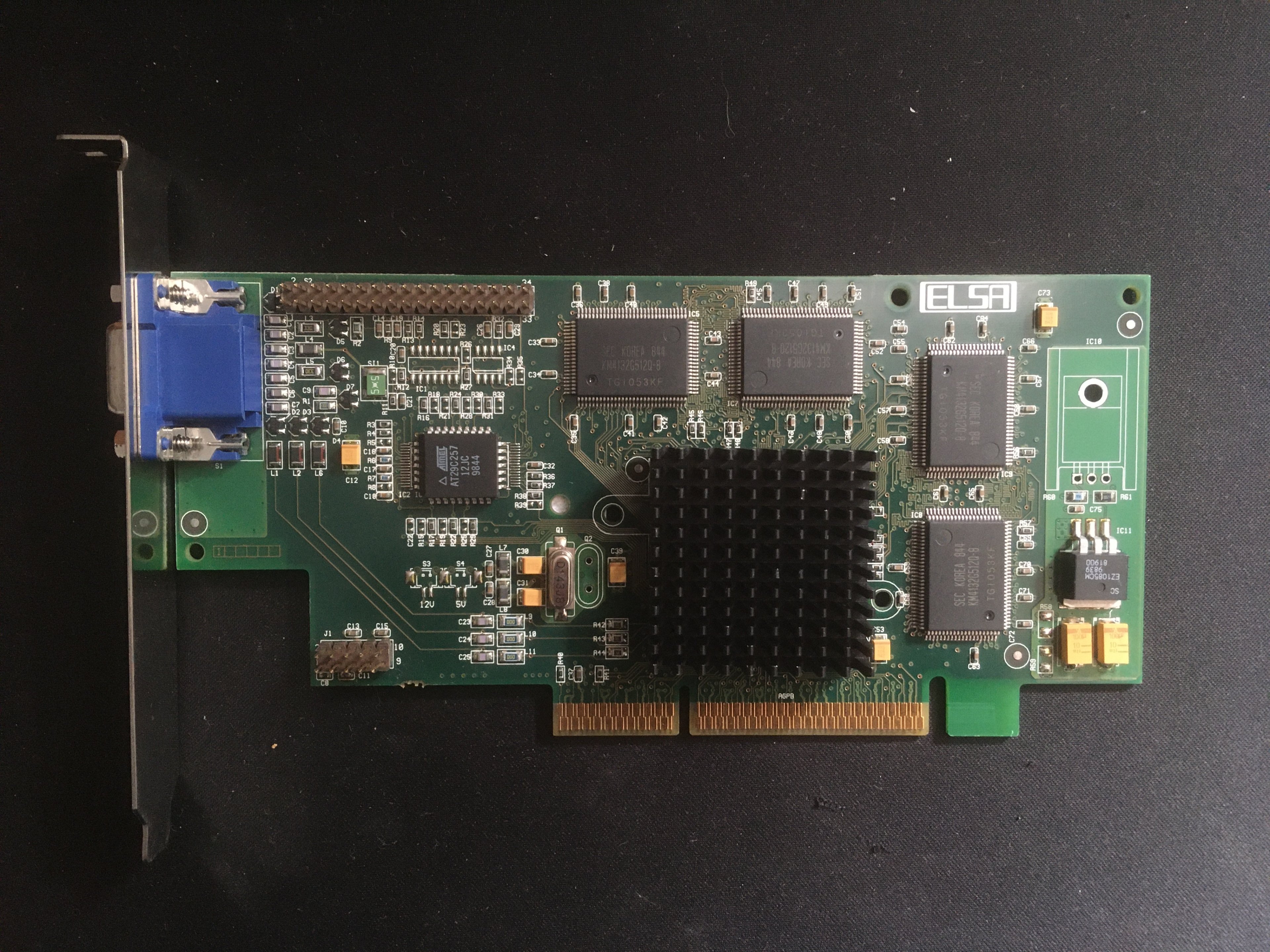

ELSA ERAZOR II - A8
Nvidia TNT mit nur 8 MB SGRAM

Unterschied zur A16 sind halt die vier „fehlenden“ RAM Chips auf der Rückseite.



[Siran]

Hat jemand schonmal vom "CRT Terminator" gehört? Eine 8-Bit ISA Karte die das Signal vom Feature Connector den viele ISA/VLB Karten haben abgreift und als pixelperfektes DVI-D Signal ausgibt (nehme an dann auch von PCI Karten die sowas teils auch noch haben). Features:

• Digital video output from 8-bit & 16-bit ISA, and 32-bit ISA VLB VGA adapters containing a Feature Connector interface
• Supports both VGA edge connector and pin header Feature Connector models
• Wide compatibility with quirks of nonstandard Feature Connector behavior on different VGA adapters
• Input resolutions up to SVGA 800x600 (max vertical rate 75Hz and pixel clock 36.0MHz)
• Input color modes up to 2, 4, 16 and 256 colors (CGA, EGA, VGA)
• Outputs a DVI-D video signal (lossless 24-bit RGB)
• Output resolutions up to 1600x1200* (max vertical rate 75Hz* and pixel clock 118.8MHz)
  (*combinational restrictions apply)
• Upscales VGA Mode 13h 320x200 and Mode X 320x240 resolutions up to 1600x1200 in a pixel-perfect aspect ratio preserved manner for viewing on a 1600x1200 or 1920x1200 display in 4:3 mode
• Unlockable core multiplier for overclocking support
• Passthrough mode for sub-millisecond output latency (on compatible displays)
• MultiMode output feature with dynamic output video resolution selection for best possible aspect ratio upscaling quality from different VGA input modes
• Vsyncless and triple-buffered Vsync-locked video upscaling modes for latency-controlled output
• VGA border detection and removal support
• A patent-not-pending StutterStop feature for stutter free video upscaling with refresh rate matching up to a thousandth of a Hz (available on certified displays only)
• Dual view video from CRT Terminator and VGA adapter outputs (display cloning e.g. for simultaneous viewing and stream recording)
• No driver installation required!

Klingt spannend, allerdings noch in der Entwicklungen und wohl später über 200 Euro zzgl. Versand aus Finnland.



[Masterchief79]

Für diejenigen, die's heute nicht schon im Luxx mitverfolgt haben.

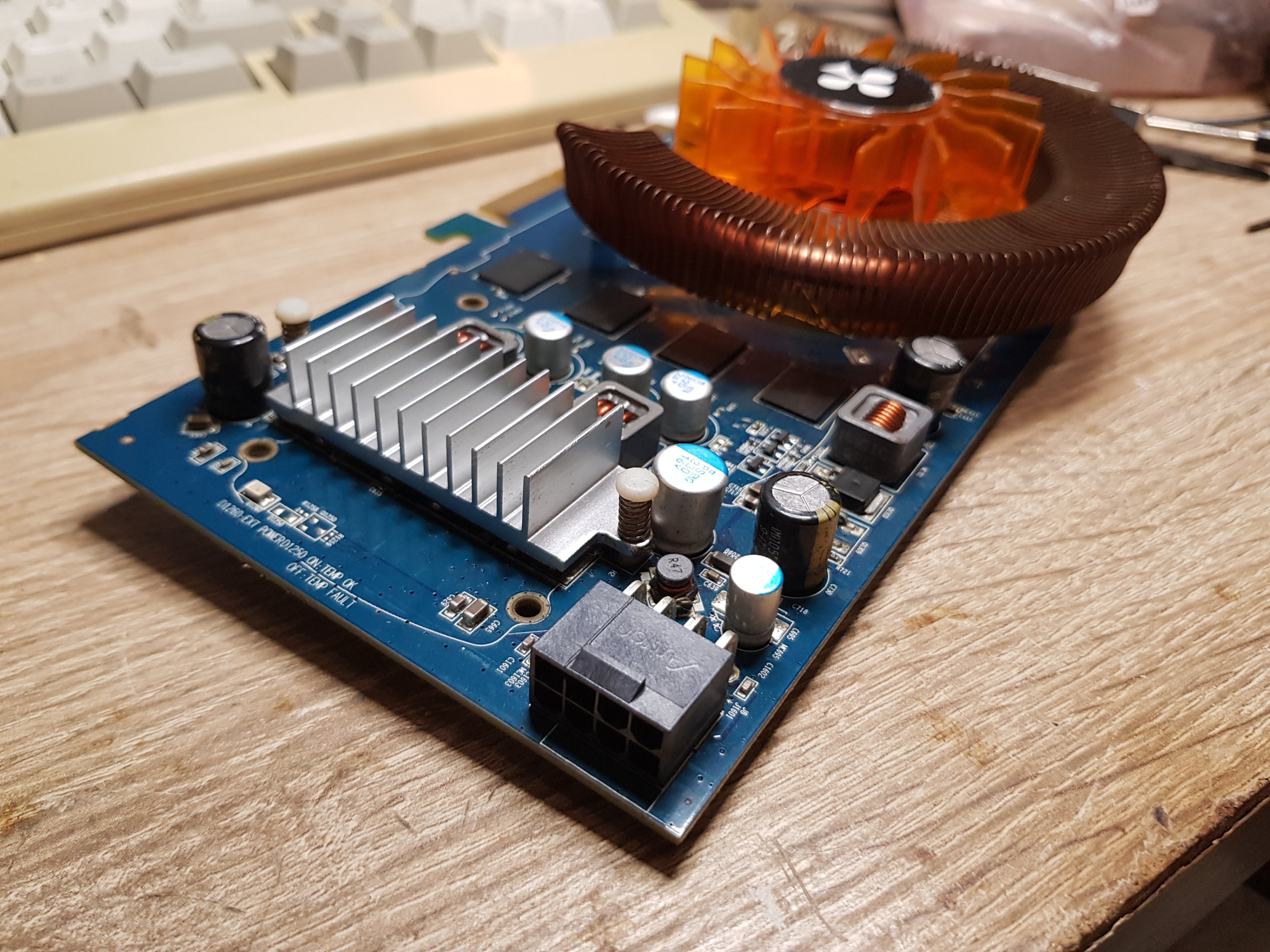

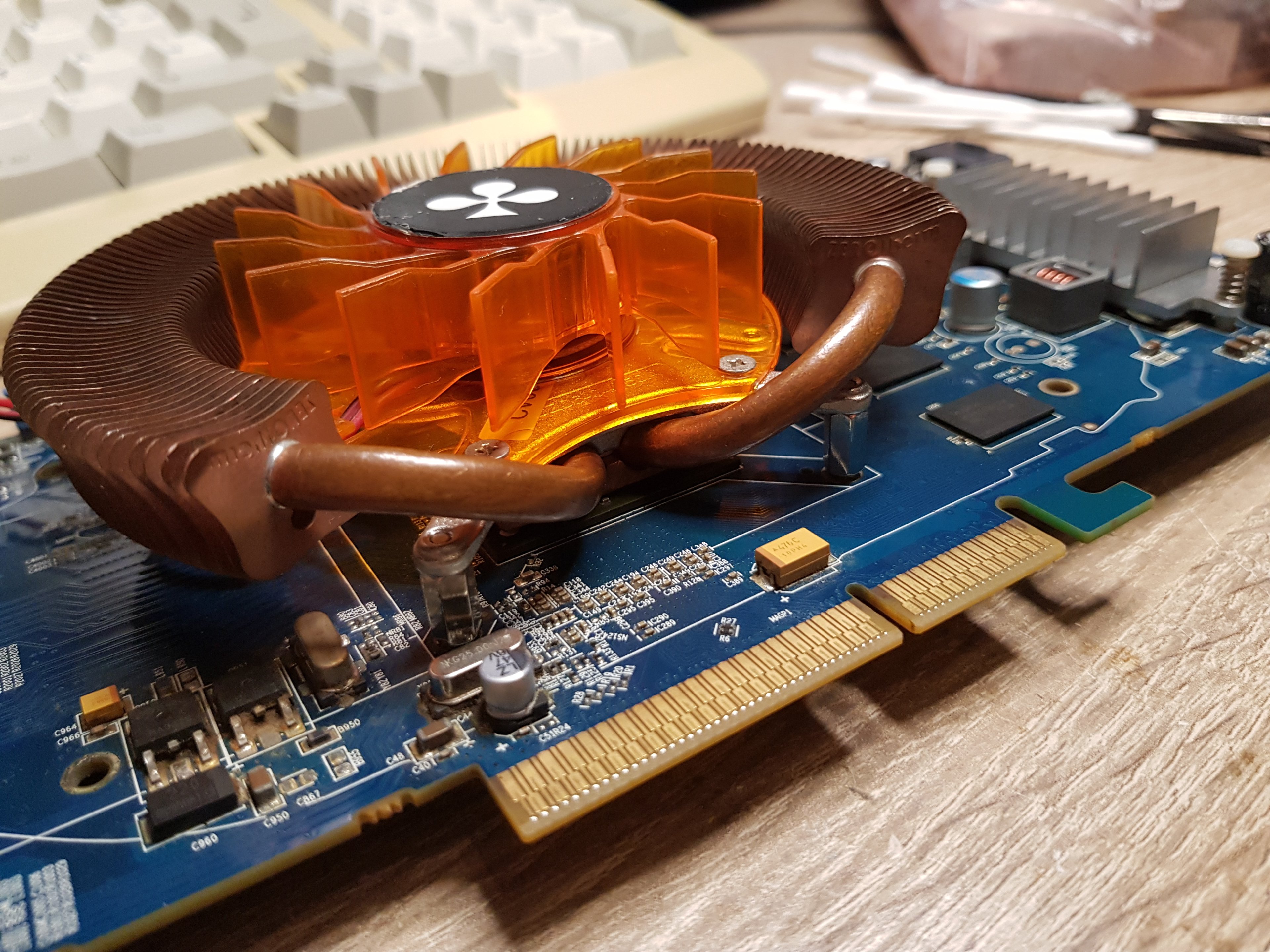

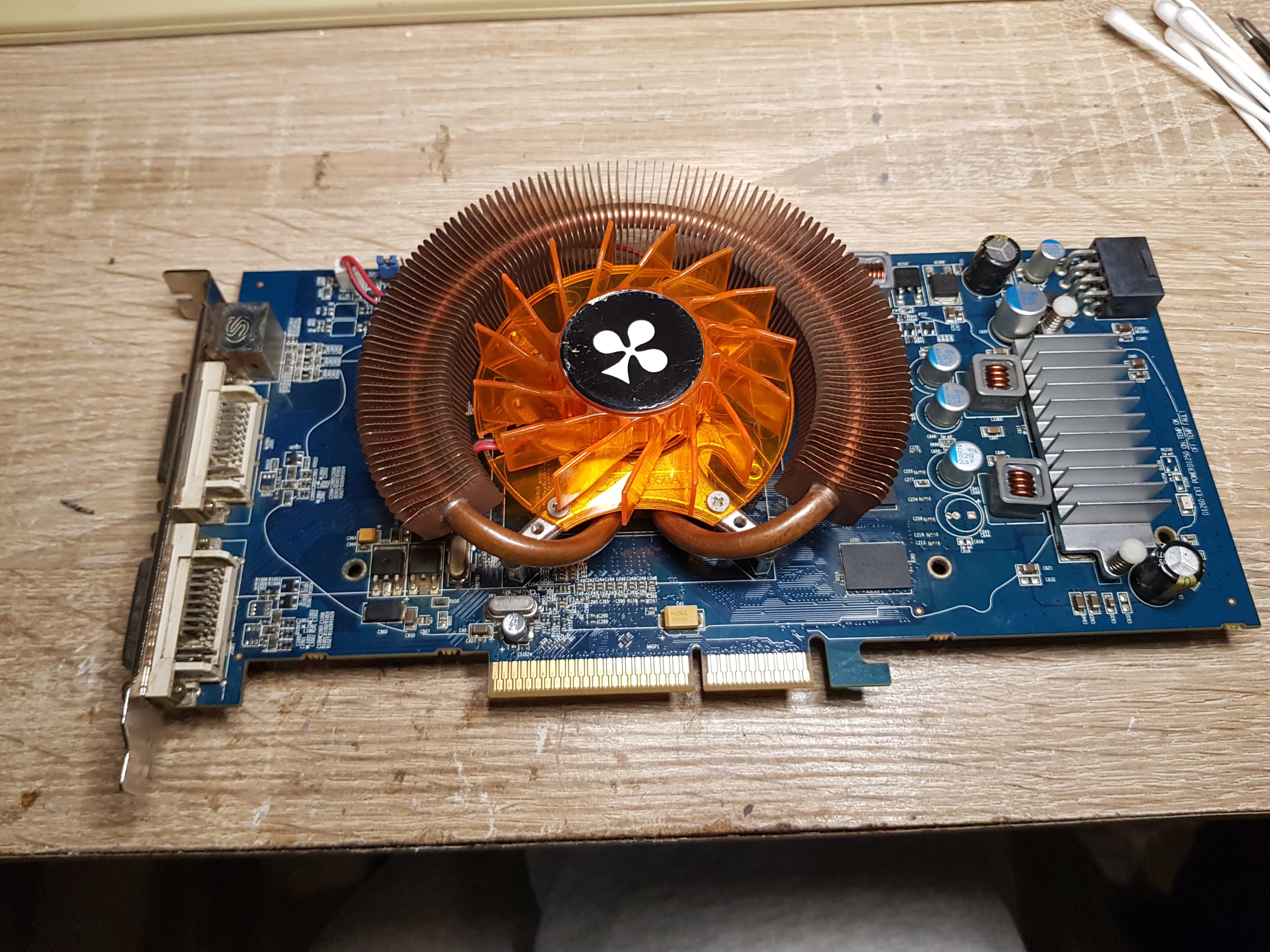

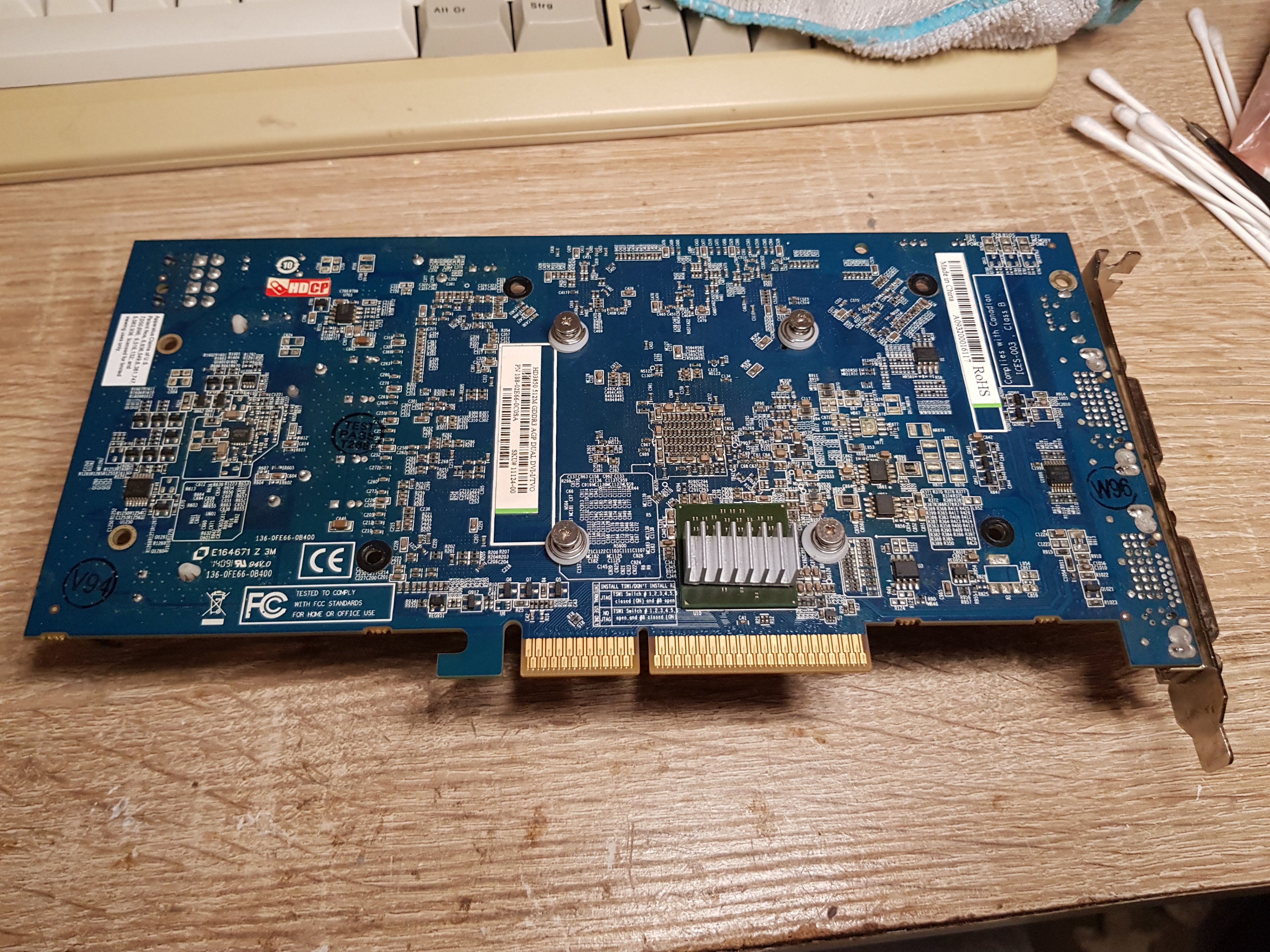

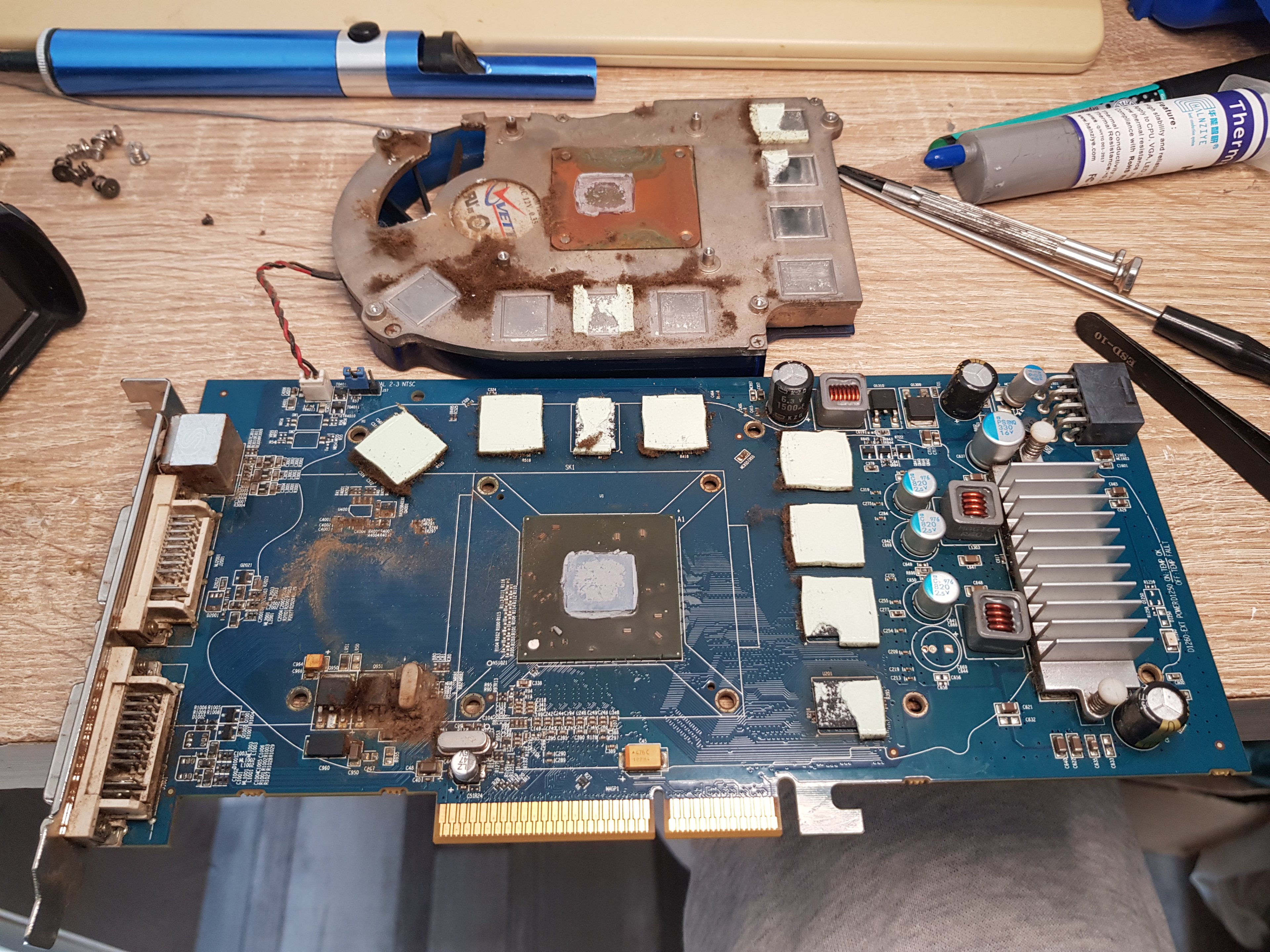

Bisschen Arbeit und Liebe in eine lange vernachlässigte HD3850 AGP gesteckt, die schon lange den Hitzetod gestorben hätte sein sollen, aber wider Erwarten top funktioniert.

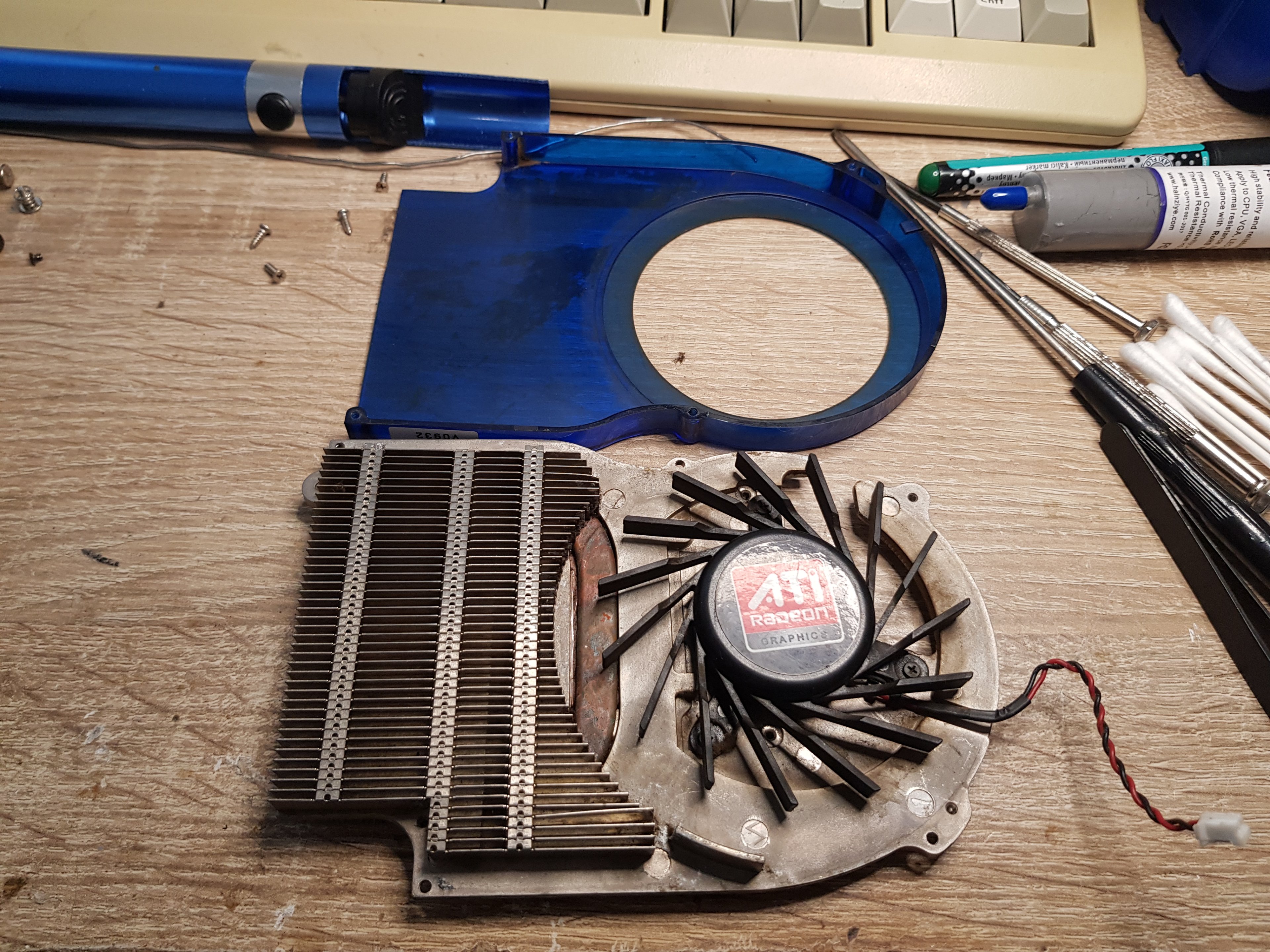

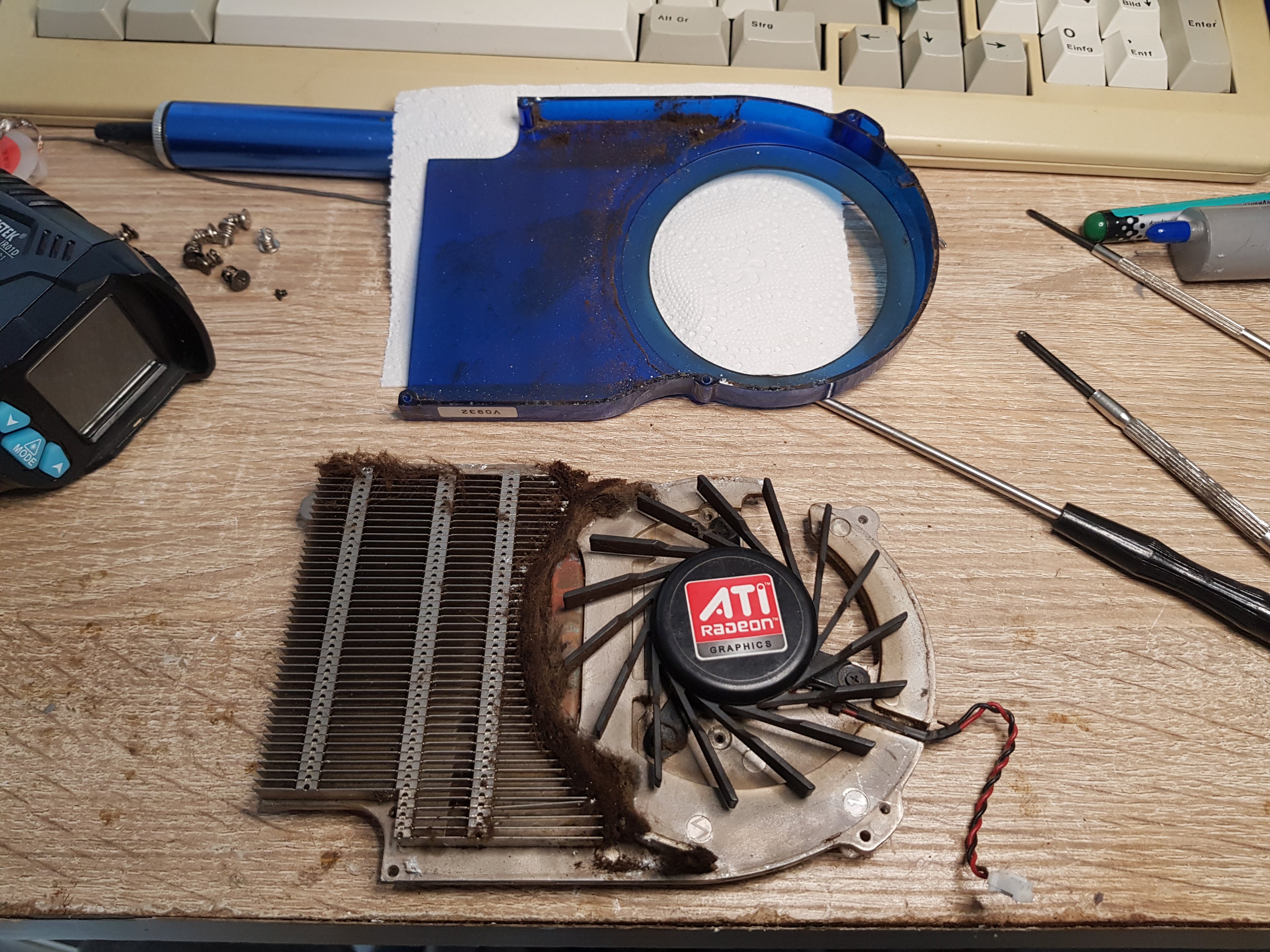

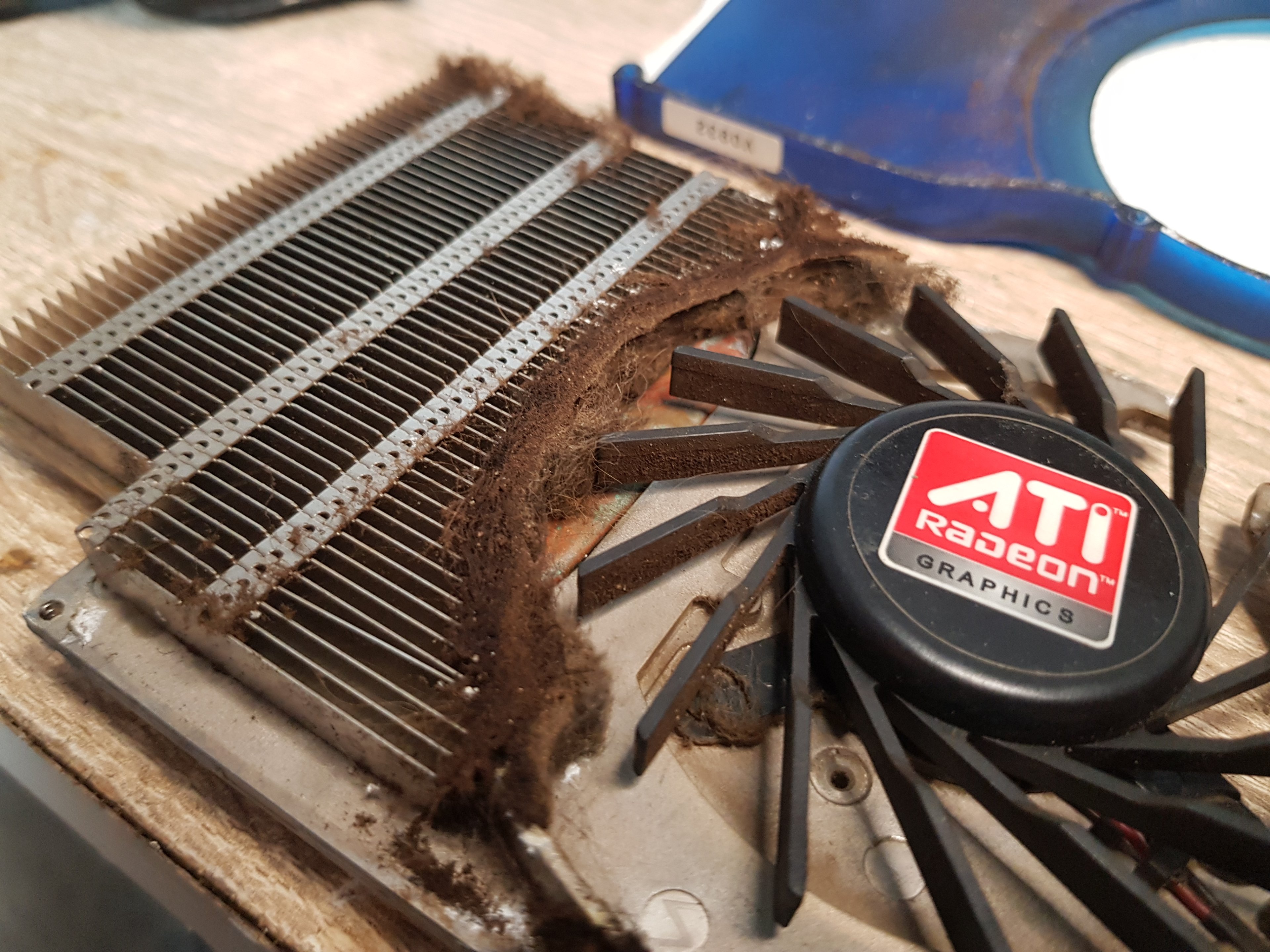

Lüfter des Originalkühlers stellte sich obendrein auch noch als defekt heraus, daher gleich den passenden Aftermarktet-Kühler geschnappt:



[RaptorTP]

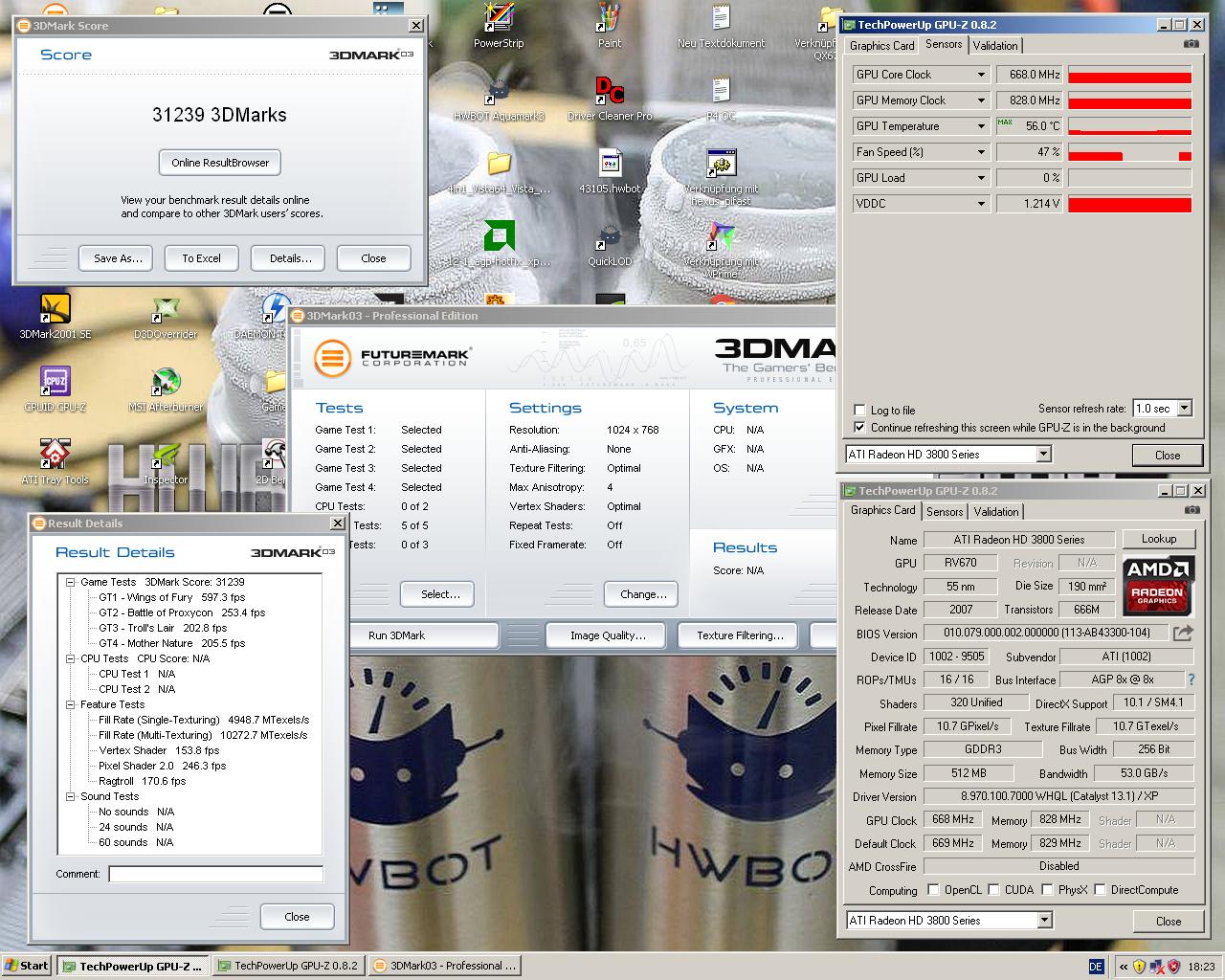

Benchmark war mit welcher CPU ?
