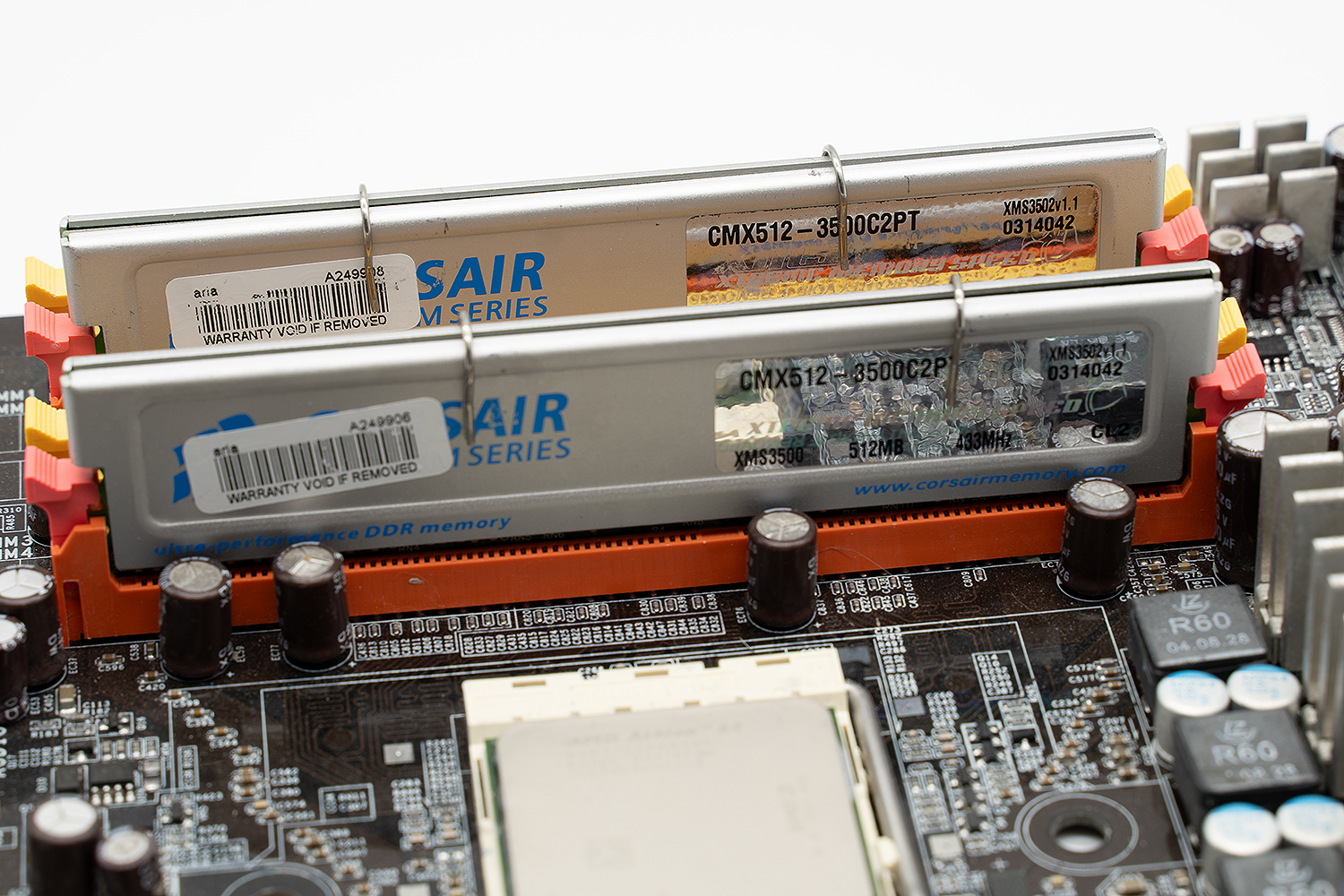

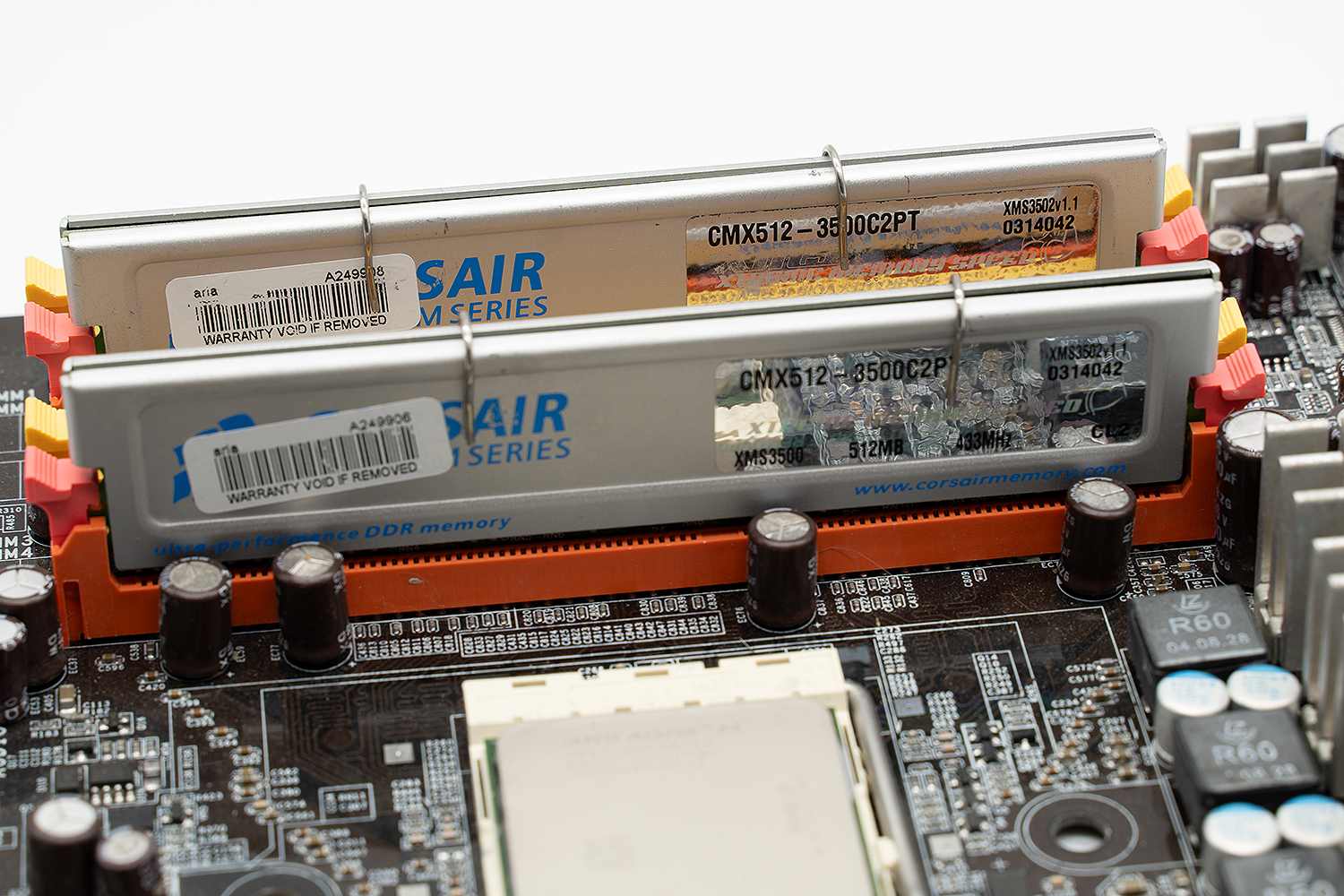

XFX 7600 GT läuft definitiv auf einem A7N8X und auf einem DFI Ultra B:
https://hwbot.org/submission/5056545_tzk_3dmark2001_se_geforce_7600_gt_agp_(gddr3)_19615_marks
https://hwbot.org/submission/475817...01_se_geforce_7600_gt_agp_(gddr3)_24304_marks
https://hwbot.org/submission/5056545_tzk_3dmark2001_se_geforce_7600_gt_agp_(gddr3)_19615_marks
https://hwbot.org/submission/475817...01_se_geforce_7600_gt_agp_(gddr3)_24304_marks
Hab auch eine andere 7600 GS die auf dem Board läuft.
Also zumindest kommt jetzt auch die Frage vom Verkäufer, was wir jetzt machen.
Die Karte würde ich echt gerne retten.
@Masterchief79 hast du eine Idee ? möchte die Karte nicht aufgeben.
Also zumindest kommt jetzt auch die Frage vom Verkäufer, was wir jetzt machen.
Die Karte würde ich echt gerne retten.
@Masterchief79 hast du eine Idee ? möchte die Karte nicht aufgeben.
Masterchief79
Captain
- Registriert
- Juni 2009
- Beiträge
- 3.246

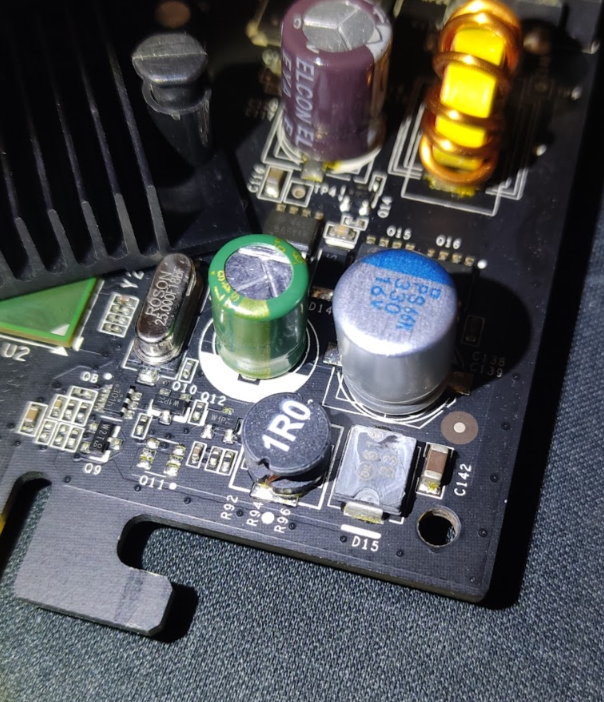

Die Spule wirds wahrscheinlich nicht sein, kannst du aber einfach prüfen indem du die mal durchmisst - sollte nahe 0 Ohm Widerstand haben (über die beiden Kontakte der Spule).
Kann immer noch alles mögliche sein, abgerissene Bauteile sehe ich jetzt erstmal nicht. Müsste ich mir anschauen. Wenn die Spannungen alle da sind und trotzdem kein Bild kommt, liegts oft am Speicher. Man kann dann gucken ob die Karte im Linux als PCI Device erkannt wird, was üblicherweise der Fall ist (wenn nicht, ist Baustelle). Dann kann man den Speicher testen und hat meistens schon den Fehler. Dass eine Karte sich so verhält und der Speicher keine Fehler schmeißt, hatte ich erst ein mal mit meiner 9800XXL - da war es der Bios Chip.
Speicherfehler können zwar dann immer noch an Lötstellen unter der GPU oder einem defekten IMC liegen, aber das ist eher selten.
Kann immer noch alles mögliche sein, abgerissene Bauteile sehe ich jetzt erstmal nicht. Müsste ich mir anschauen. Wenn die Spannungen alle da sind und trotzdem kein Bild kommt, liegts oft am Speicher. Man kann dann gucken ob die Karte im Linux als PCI Device erkannt wird, was üblicherweise der Fall ist (wenn nicht, ist Baustelle). Dann kann man den Speicher testen und hat meistens schon den Fehler. Dass eine Karte sich so verhält und der Speicher keine Fehler schmeißt, hatte ich erst ein mal mit meiner 9800XXL - da war es der Bios Chip.
Speicherfehler können zwar dann immer noch an Lötstellen unter der GPU oder einem defekten IMC liegen, aber das ist eher selten.
d2boxSteve
Commodore
- Registriert
- Apr. 2010
- Beiträge
- 4.163

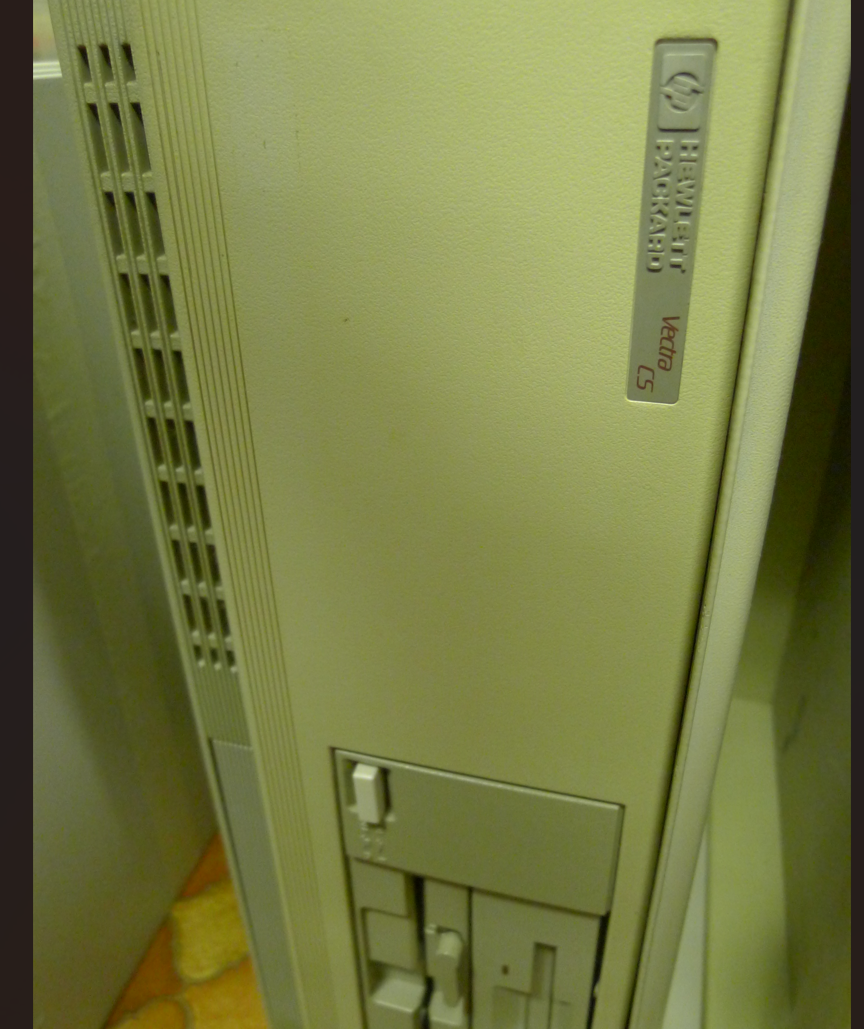

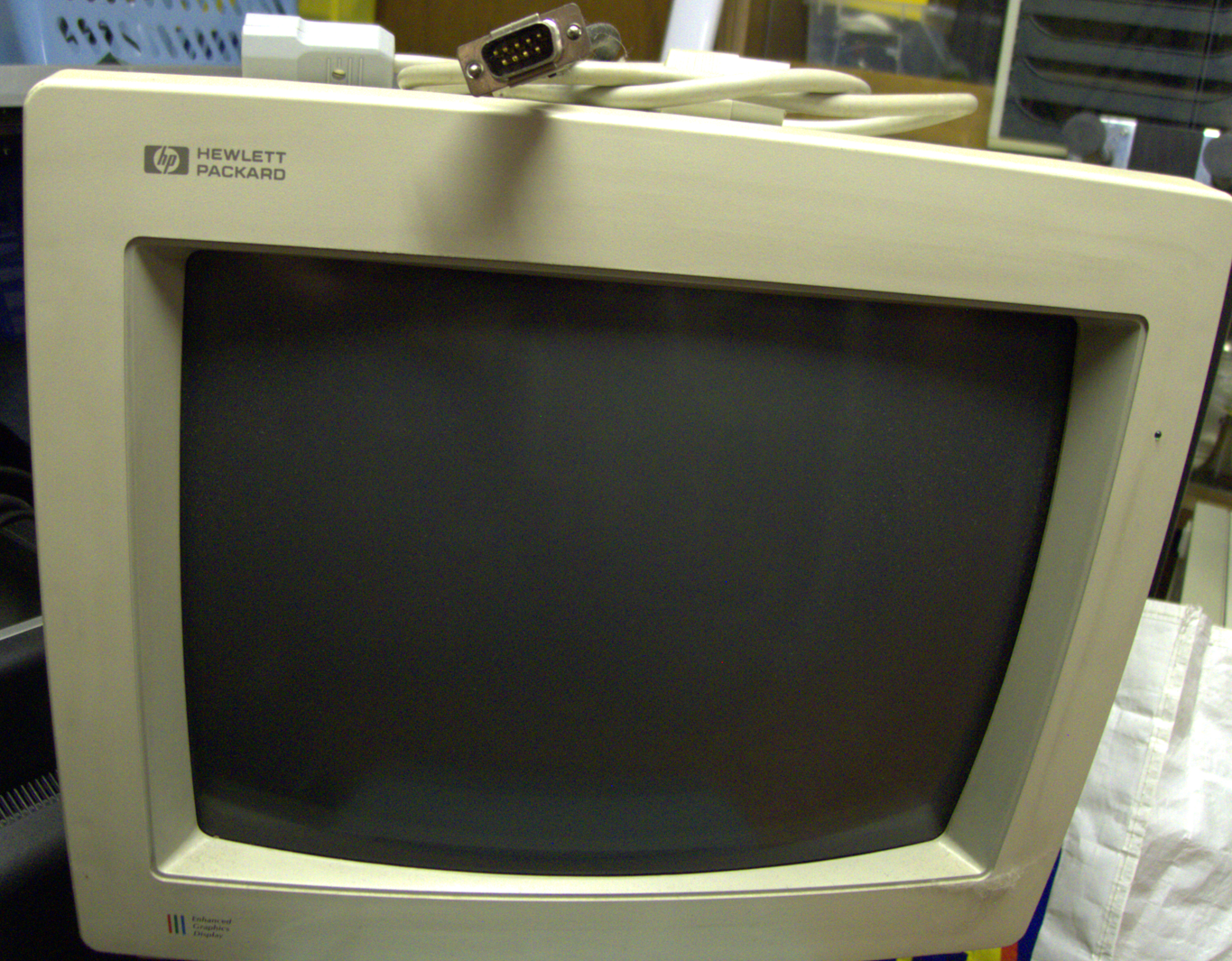

Ich hab von meinem Bruder Jesterfox noch einen HP PC mit Monitor und Tastatur, ich weiß nicht was es ist, der Monitor sieht irgendwie nach EGA aus .... den hab ich noch im Keller stehen, den muss ich mal begutachten, ablichten und evtl. einschalten ....
Bilder gibts dann natürlich auch :=)
Ein kleiner Einblick, einschalten tu ich den heute nimmer:
Uuuuuuh, scheint ein 8086 zu sein: http://www.hpmuseum.net/display_item.php?hw=126
Bilder gibts dann natürlich auch :=)
Ergänzung ()
Ein kleiner Einblick, einschalten tu ich den heute nimmer:
Ergänzung ()
Uuuuuuh, scheint ein 8086 zu sein: http://www.hpmuseum.net/display_item.php?hw=126
Zuletzt bearbeitet:
Masterchief79
Captain
- Registriert
- Juni 2009
- Beiträge
- 3.246

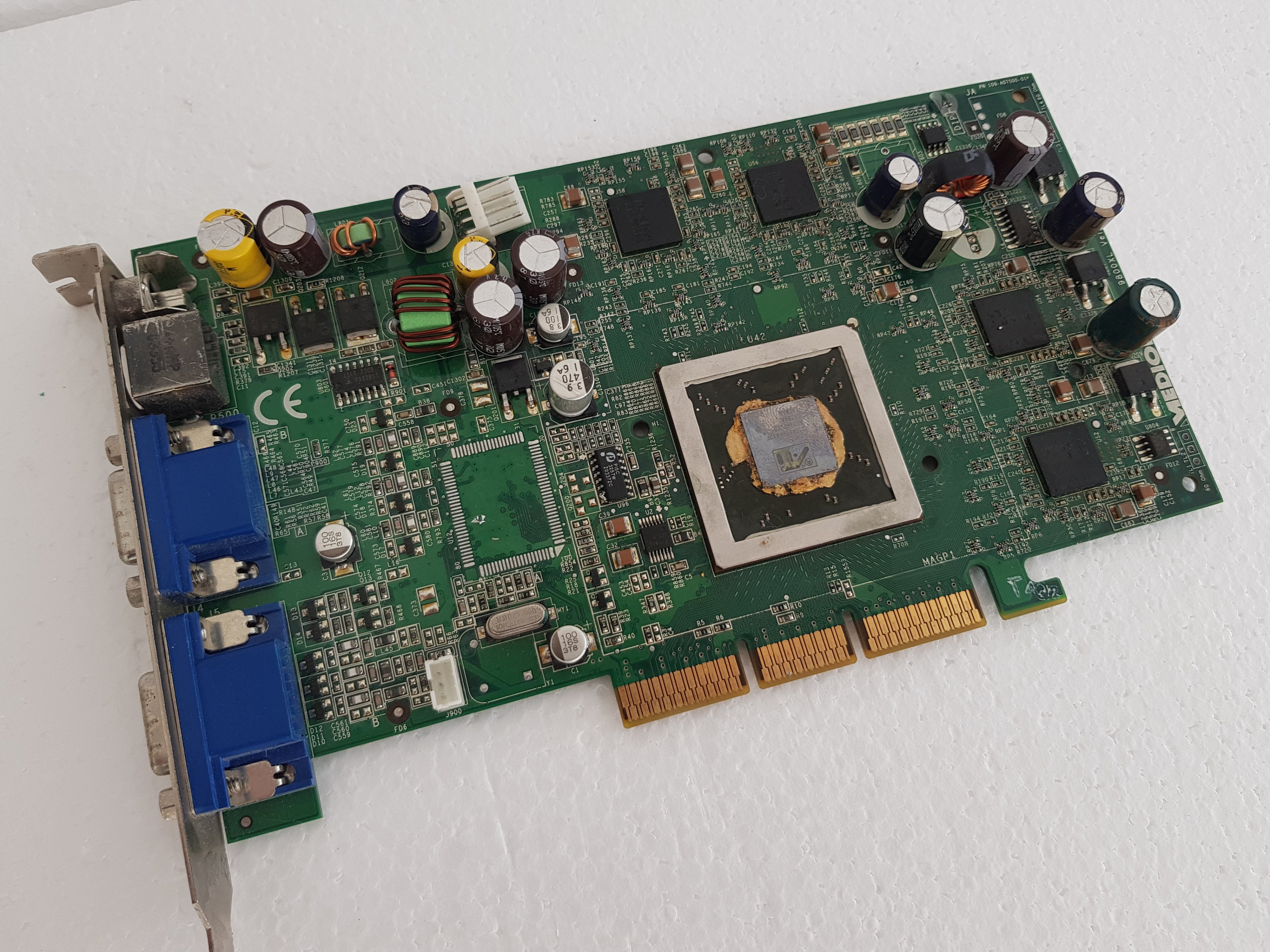

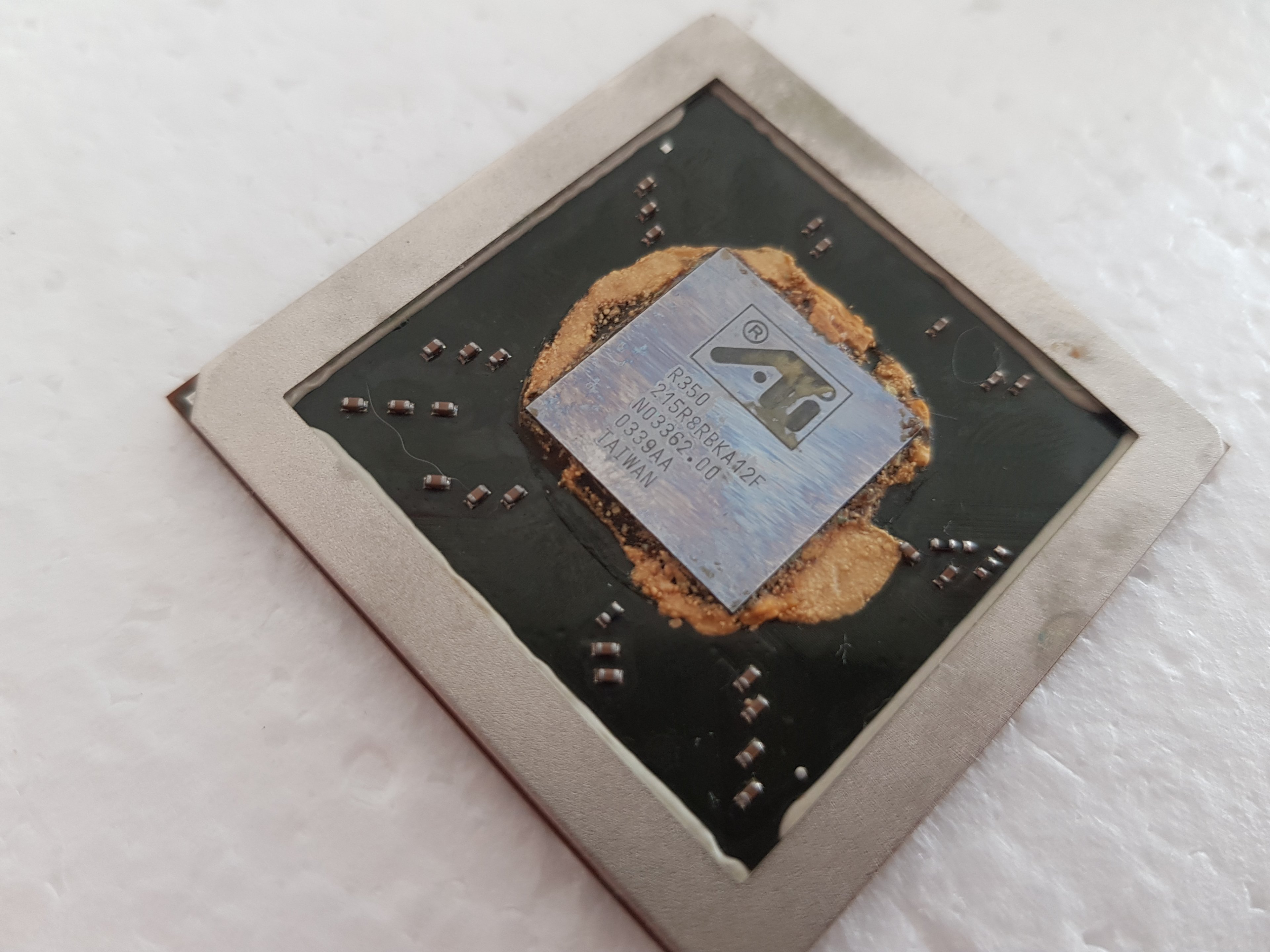

Meine 9800 XL, die nach achtfachem Speicher-Reflow immer noch Memory-Fehler hatte. Also ein Problem mit den Connections von den Ramchips bis zur GPU - höchstwahrscheinlich die Lötstellen unter der GPU. (Dass mehrere Ramchips einfach defekt sind, schließe ich mal aus).
Also hab ich mich mal am GPU Reflow probiert. Per Heißluftfön von unten auf ~170°C PCB Temperatur, und dann von oben noch mit 220°C Heißluftlötkolben von oben probiert. Die Kunst dabei ist, das Substrat von der GPU nicht mit zu hohen Temperaturen zu beschädigen. Das ist schneller passiert, als man denkt. Eigentlich habe ich dafür auch nicht das richtige Equipment - das ändert sich aber bald
Jedenfalls hat das ganze ein bisschen zu gut funktioniert:

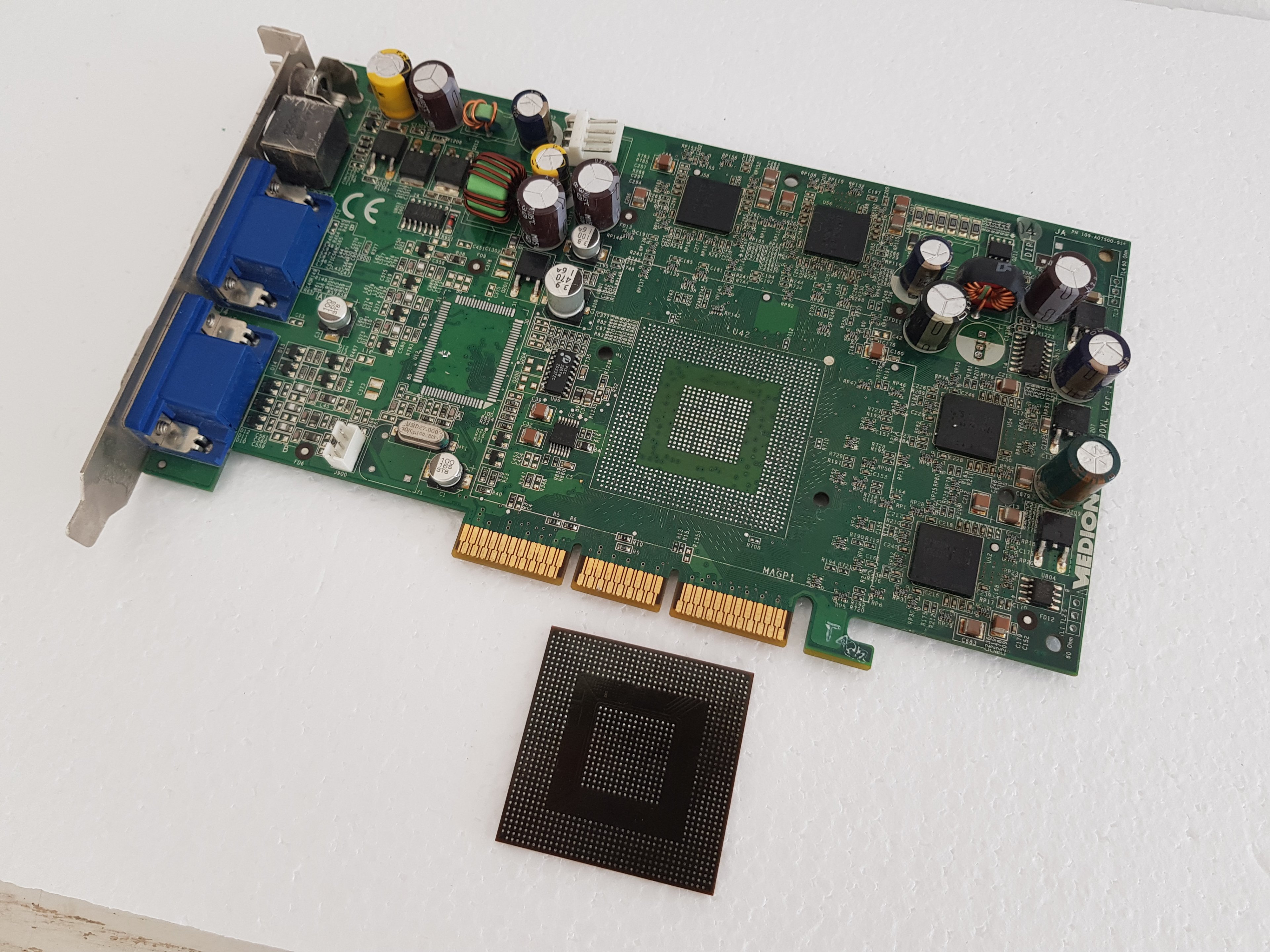

Ich hab das PCB einmal aus Versehen leicht angestoßen, und die Lötstellen waren wider Erwarten tatsächlich schon alle flüssig. Dabei ist die GPU um 2-3 Reihen verrutscht. Dann blieb mir nichts mehr übrig, als das Ding runterzunehmen.
Reballing-Equipment ist jedenfalls unterwegs, sollte ne gute Übung sein
(Das gelbe Zeug um den Chip rum ist übrigens der Rest von dem Wärmeleitkleber, nicht wundern)
Außerdem hab ich es noch geschafft, eine HD4890 kaputtzureparieren. Da war nur die Baseplate drauf, kein Kühler. Beim montieren der Baseplate ist mir vor ein paar Jahren das Wärmeleit-Klebepad vom VRM in zwei Gewinde reingerutscht und dann hart geworden. Das schaff auch wieder nur ich, ey. Nachdem ich das Ding endlich abhatte, wird die Karte nicht mehr erkannt. Nächster Kandidat für GPU-Reflow/Reball.... ^^
Also hab ich mich mal am GPU Reflow probiert. Per Heißluftfön von unten auf ~170°C PCB Temperatur, und dann von oben noch mit 220°C Heißluftlötkolben von oben probiert. Die Kunst dabei ist, das Substrat von der GPU nicht mit zu hohen Temperaturen zu beschädigen. Das ist schneller passiert, als man denkt. Eigentlich habe ich dafür auch nicht das richtige Equipment - das ändert sich aber bald
Jedenfalls hat das ganze ein bisschen zu gut funktioniert:
Ich hab das PCB einmal aus Versehen leicht angestoßen, und die Lötstellen waren wider Erwarten tatsächlich schon alle flüssig. Dabei ist die GPU um 2-3 Reihen verrutscht. Dann blieb mir nichts mehr übrig, als das Ding runterzunehmen.
Reballing-Equipment ist jedenfalls unterwegs, sollte ne gute Übung sein
(Das gelbe Zeug um den Chip rum ist übrigens der Rest von dem Wärmeleitkleber, nicht wundern)
Außerdem hab ich es noch geschafft, eine HD4890 kaputtzureparieren. Da war nur die Baseplate drauf, kein Kühler. Beim montieren der Baseplate ist mir vor ein paar Jahren das Wärmeleit-Klebepad vom VRM in zwei Gewinde reingerutscht und dann hart geworden. Das schaff auch wieder nur ich, ey. Nachdem ich das Ding endlich abhatte, wird die Karte nicht mehr erkannt. Nächster Kandidat für GPU-Reflow/Reball.... ^^
d2boxSteve
Commodore
- Registriert
- Apr. 2010
- Beiträge
- 4.163
Hab mir den Vectra CS mal raufgeholt und geöffnet.

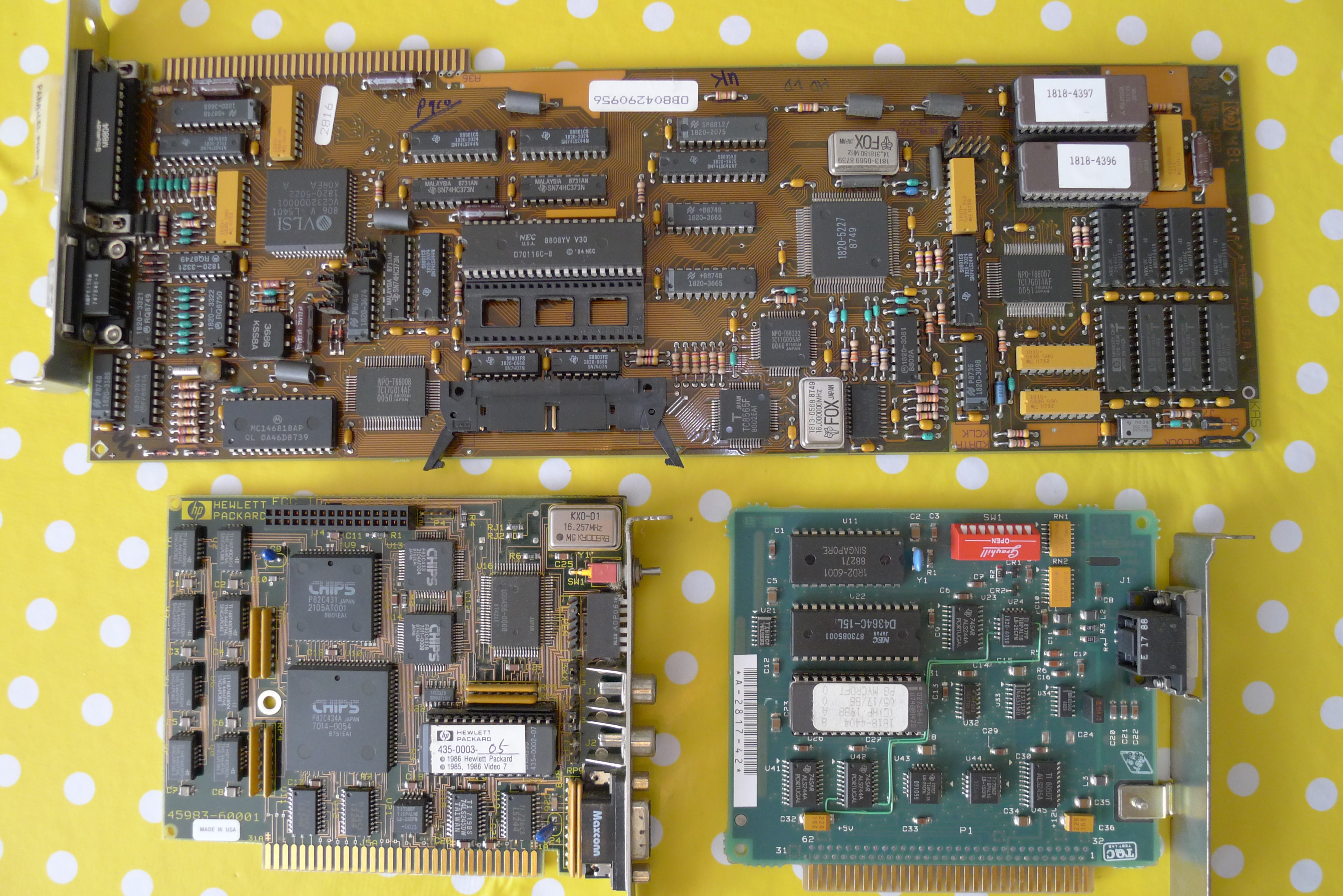

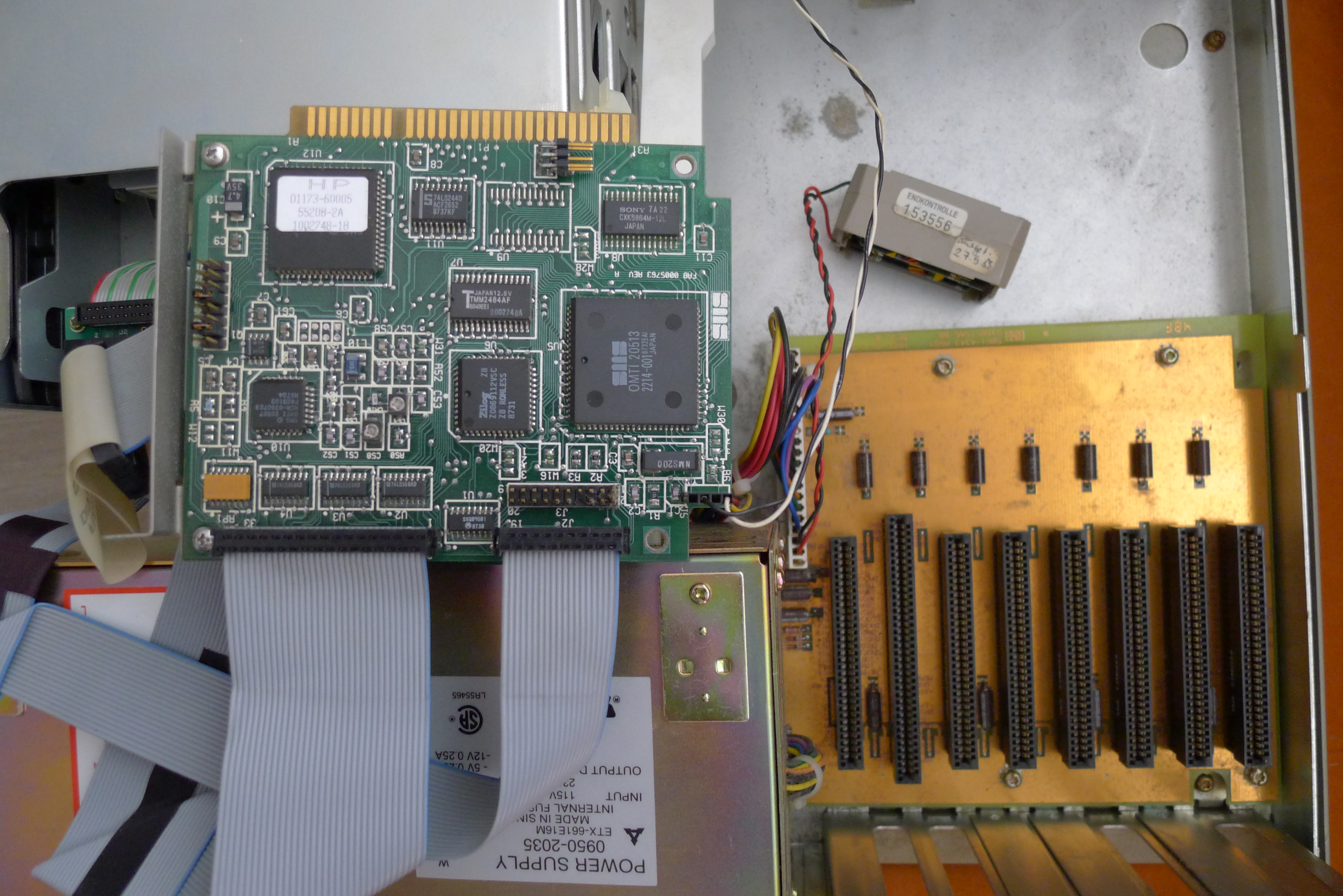

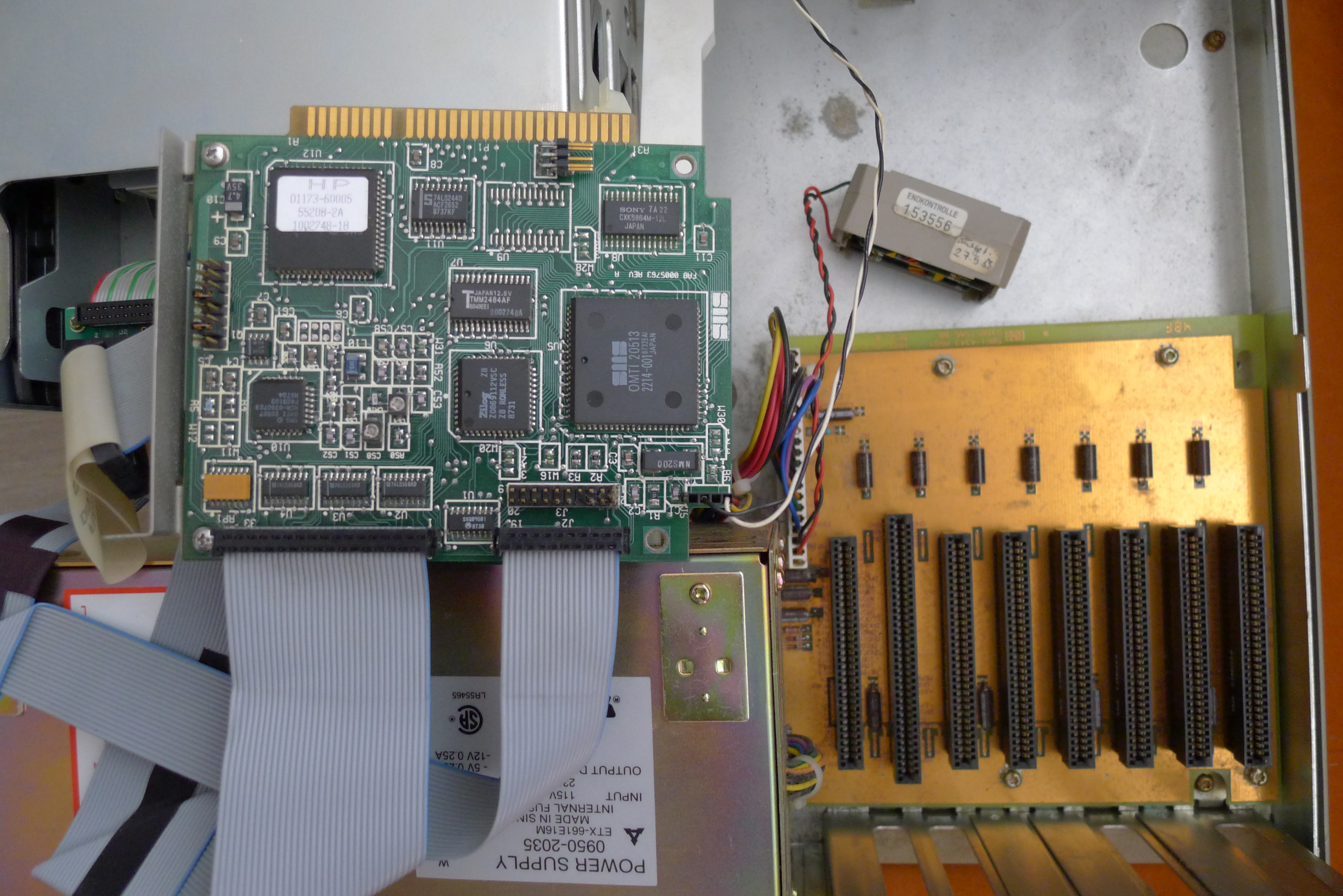

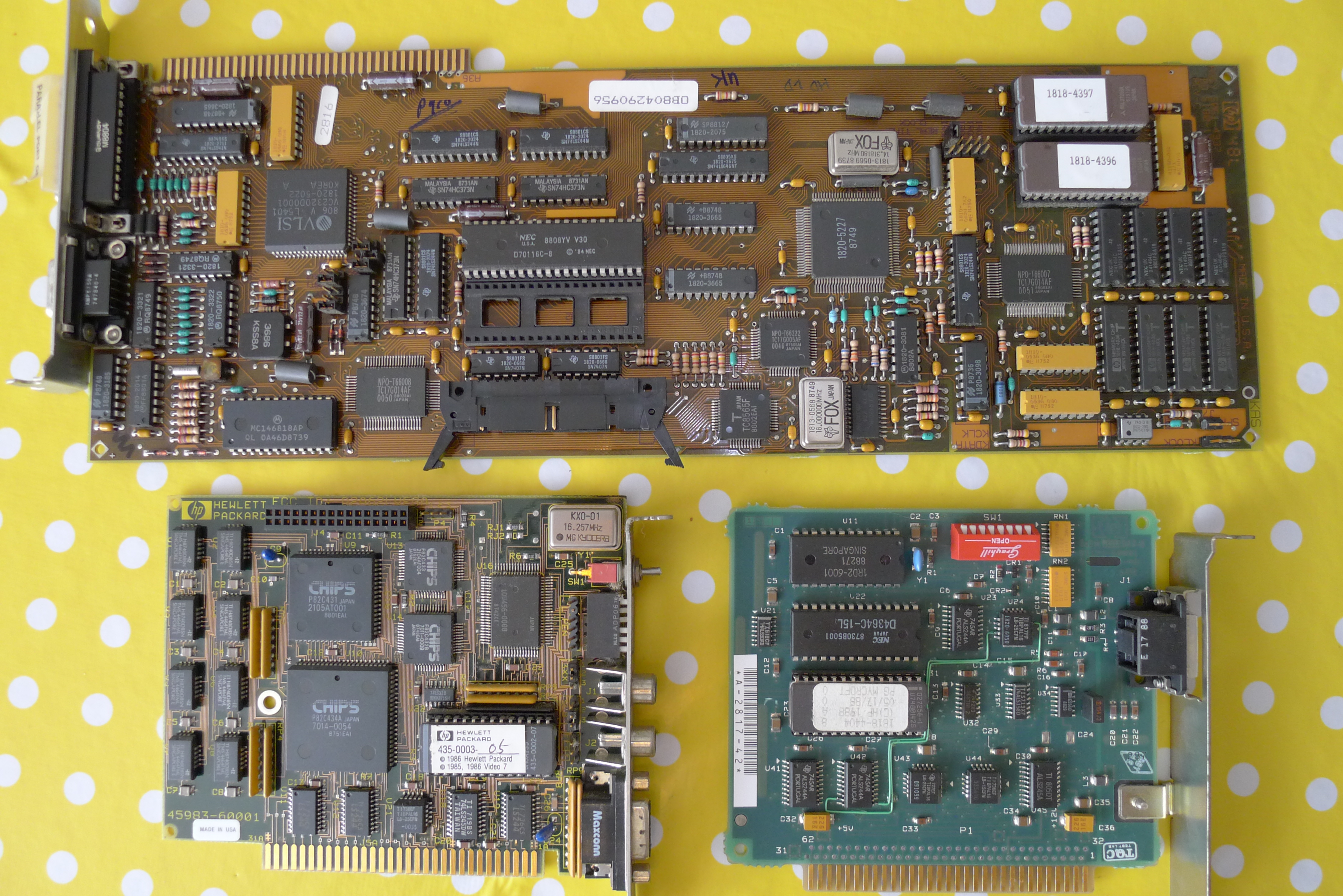

Der hat ein reines ISA 8-Bit Busboard und der eigentliche Computer mit Seriellen Anschlüssen ist eine Steckkarte mit Intel 8808 Prozessor von NEC. Beim Gehäuse ist noch ein MFM-Controller zu sehen, die Festplatte hab ich noch nicht näher betrachtet, kommt noch. Was die anderen Karten sind, ich werde noch google bemühen aber vielleicht kennt die ja hemand. eins müsste eine EGA Grafikkarte sein und die andere eine HP Netzwerkkarte mit RJ-45 Buchse:
PS: auf dem Batteriefach steht handschriftlich 27.09.83, und so sehen die 4 Batterien auch aus :=)
Hm, auf der rechts unten im zweiten Bild steht hinten "HP-HIL-D1171A", das deutet auf eine Tastatur hin deren Anschluß dem RJ-45 ähnelt und bei HP 9000 Serie Workstations benutzt wurde, also vielleicht doch keine Netzwerkkarte ...
Ja, rechts unten ist eine Karte für tastaturen u.a.:
Der hat ein reines ISA 8-Bit Busboard und der eigentliche Computer mit Seriellen Anschlüssen ist eine Steckkarte mit Intel 8808 Prozessor von NEC. Beim Gehäuse ist noch ein MFM-Controller zu sehen, die Festplatte hab ich noch nicht näher betrachtet, kommt noch. Was die anderen Karten sind, ich werde noch google bemühen aber vielleicht kennt die ja hemand. eins müsste eine EGA Grafikkarte sein und die andere eine HP Netzwerkkarte mit RJ-45 Buchse:
PS: auf dem Batteriefach steht handschriftlich 27.09.83, und so sehen die 4 Batterien auch aus :=)
Ergänzung ()
Hm, auf der rechts unten im zweiten Bild steht hinten "HP-HIL-D1171A", das deutet auf eine Tastatur hin deren Anschluß dem RJ-45 ähnelt und bei HP 9000 Serie Workstations benutzt wurde, also vielleicht doch keine Netzwerkkarte ...
Ergänzung ()
Ja, rechts unten ist eine Karte für tastaturen u.a.:
Zuletzt bearbeitet:
d2boxSteve
Commodore
- Registriert
- Apr. 2010
- Beiträge
- 4.163
Ja @Karre, aber den normalen DIN Stecker für AT Keyboards hat er auch :=)

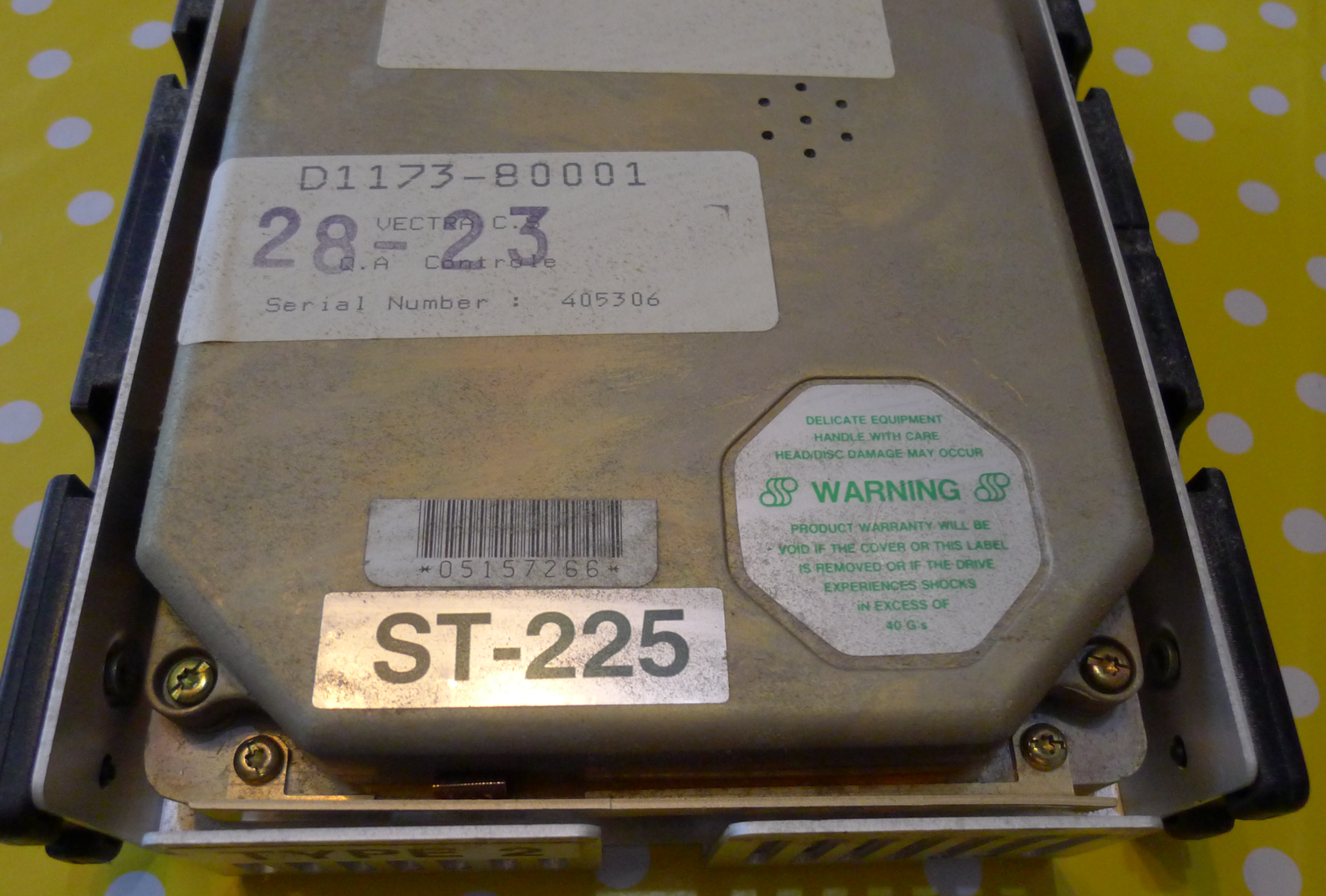

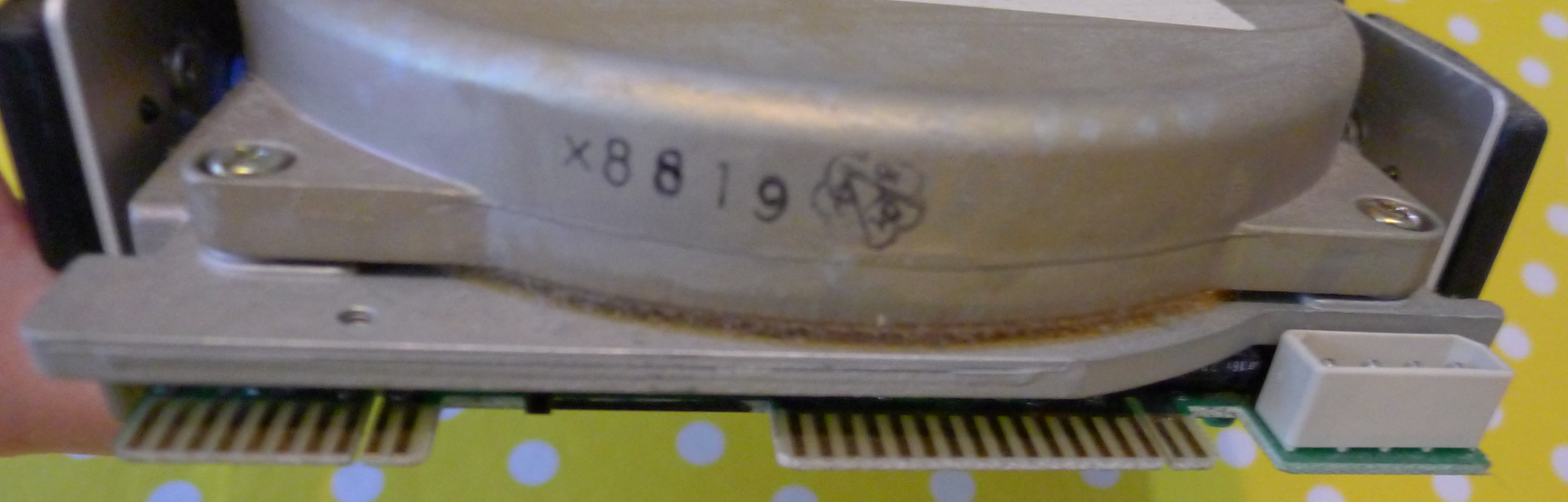

Oha, hab mich zur Festplatte vorgearbeitet. Die allseits bekannte Seagate ST225 MFM Platte mit sagenhaften 20MB und einer faszinierenden Geschwindigkeit laut Datenblatt von:
5 Sekunden/Megabyte :=)

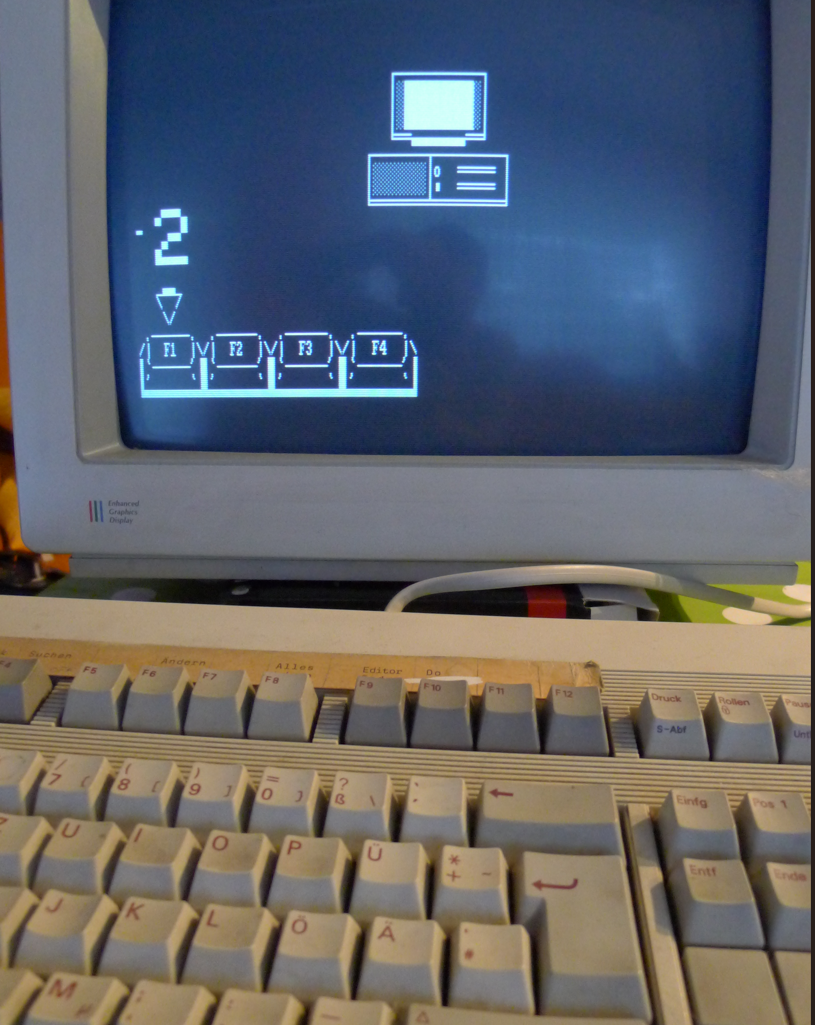

Is ja irre, die Karre läuft noch, Platte läuft vom Geräusch auch normal an.
Jetzt muss ich nur noch rausfinden, wie man ins BIOS kommt die Platte einstellen :=)
Ergänzung ()
Oha, hab mich zur Festplatte vorgearbeitet. Die allseits bekannte Seagate ST225 MFM Platte mit sagenhaften 20MB und einer faszinierenden Geschwindigkeit laut Datenblatt von:
5 Sekunden/Megabyte :=)
Ergänzung ()
Is ja irre, die Karre läuft noch, Platte läuft vom Geräusch auch normal an.
Jetzt muss ich nur noch rausfinden, wie man ins BIOS kommt die Platte einstellen :=)
Zuletzt bearbeitet:
lowrider20
Lt. Commander Pro
- Registriert
- Apr. 2011
- Beiträge
- 1.889
d2boxSteve schrieb:
d2boxSteve
Commodore
- Registriert
- Apr. 2010
- Beiträge
- 4.163

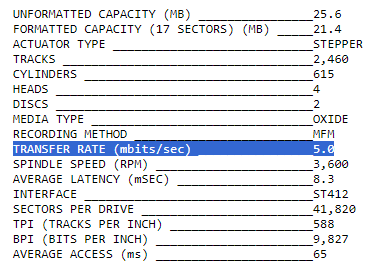

Ich muss leicht korrigieren, hab das Datenblatt gefunden. Macht also doch weniger als 2 Sekunden pro Megabyte :=):
Prauscht
Lt. Junior Grade
- Registriert
- Nov. 2010
- Beiträge
- 314

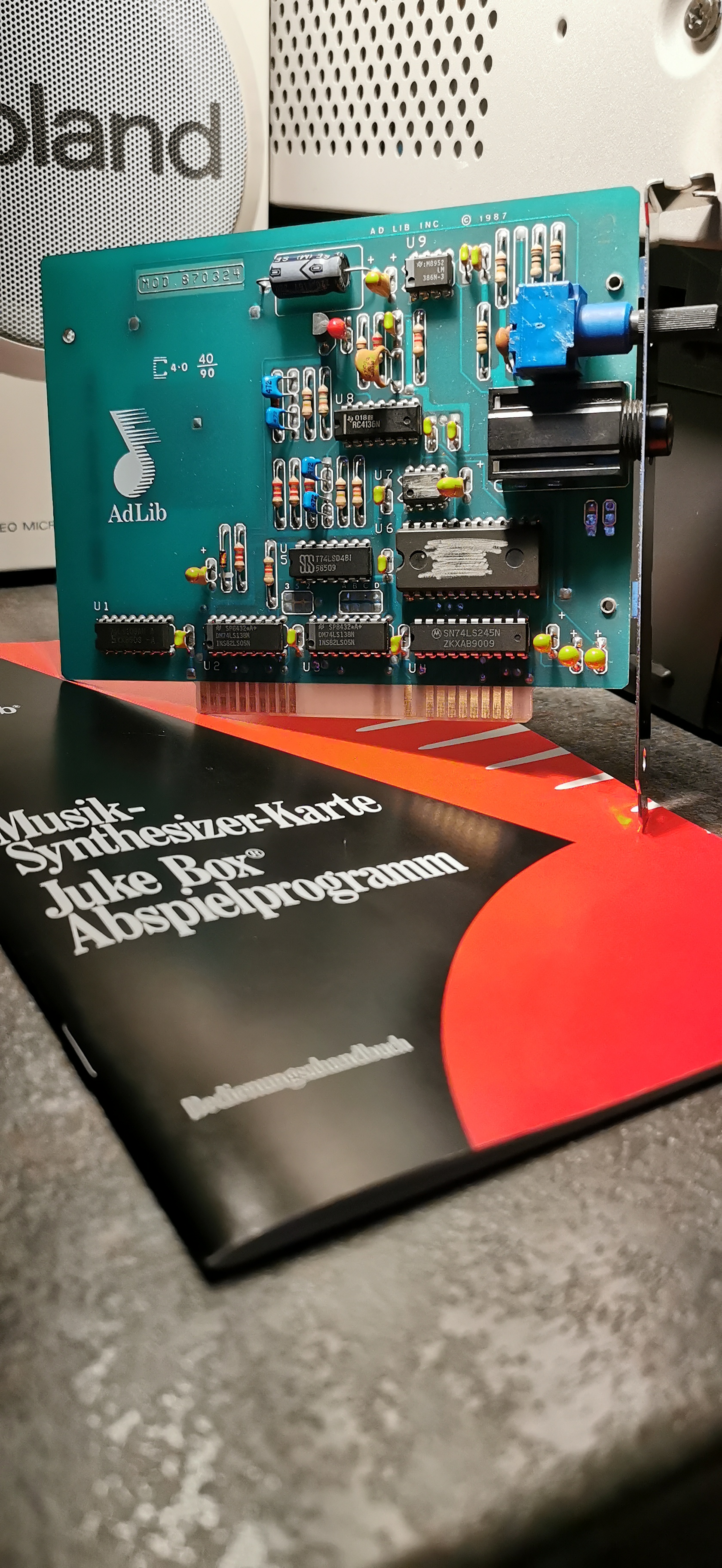

Und jetzt noch die passende Soundkarte dazu. Die original Adlib Karte in der ersten Version, mit großem Klinkenstecker.
Die Jungs von Adlib haben anfangs noch versucht die verbauten Chips geheim zu halten, wie man an den Kratzspuren erkennen kann.
Die Jungs von Adlib haben anfangs noch versucht die verbauten Chips geheim zu halten, wie man an den Kratzspuren erkennen kann.
d2boxSteve
Commodore
- Registriert
- Apr. 2010
- Beiträge
- 4.163
Jo, cool, ich muss mal schaun was mein 8-Bit Lager hergibt, viel ist da nicht, aber ich meine bei Jesterfox war eine 8-Bit Soundkarte dabei .... heute nimmer, morgen ...
d2boxSteve
Commodore
- Registriert
- Apr. 2010
- Beiträge
- 4.163
Schade ... nach 15 Minuten laufen scharrt die Seagate jetzt auf der Oberfläche ... hört sich häßlich an :=(
Zumindest eine 16-Bit OAK VGA Karte funktioniert in den 8-Bit Slots, mal schaun ob auch der 16-Bit Multi/IO dort geht ... hab aber noch immer kein BIOS gefunden, in den Original Büchern ist von einer "Setup-Disk" die Rede, und auf einer 5,14" steht auch Setup drauf, der will aber momentan nur vom 3,5" booten. Also weiterbasteln ...

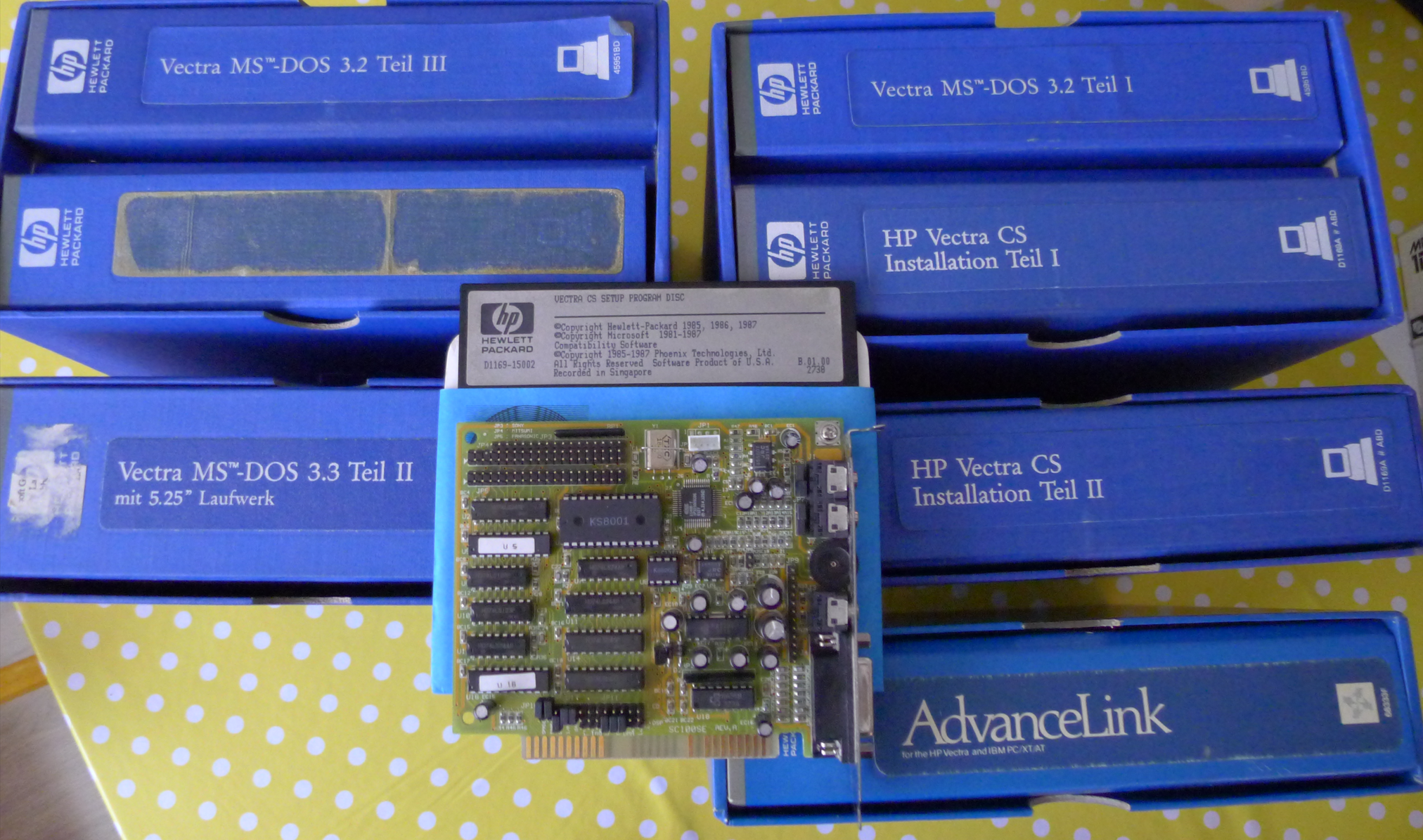

Ahja, eine 8-Bit Soundkarte hab ich gefunden (wenn die einer erkennt, diverse Bezeichnungen die draufstehen findet google leider nicht):
Jetzt geht die Suche nach einem funtionierenden 5,25" Laufwerk los .... 2 defekte hab ich schon, irgendwo liegen glaube nochmal 2, muss ich heute Abend mal suchen (und hoffen dass die HP Setup Disk sich noch ein letztes mal einlesen lässt für Gotek).
Zumindest eine 16-Bit OAK VGA Karte funktioniert in den 8-Bit Slots, mal schaun ob auch der 16-Bit Multi/IO dort geht ... hab aber noch immer kein BIOS gefunden, in den Original Büchern ist von einer "Setup-Disk" die Rede, und auf einer 5,14" steht auch Setup drauf, der will aber momentan nur vom 3,5" booten. Also weiterbasteln ...
Ahja, eine 8-Bit Soundkarte hab ich gefunden (wenn die einer erkennt, diverse Bezeichnungen die draufstehen findet google leider nicht):
Ergänzung ()
Jetzt geht die Suche nach einem funtionierenden 5,25" Laufwerk los .... 2 defekte hab ich schon, irgendwo liegen glaube nochmal 2, muss ich heute Abend mal suchen (und hoffen dass die HP Setup Disk sich noch ein letztes mal einlesen lässt für Gotek).
