Der Retro-Hardware Bilderthread

[Y2KCertified!]

Da hier die Frage nach alten Logos aufkam:
Lohnt sich in euren Augen ein extra Thread dafür?
​

Sprich, die werden in Kategorien einsortiert:

• Chips​
• GPUs​
• CPUs​
• RAM​
• etc.​

So das man die Firma dahinter leichter findet.

Im zweiten Post des Threads wären dann die Firmen alphabetisch geordnet, mit den Logos dahinter.

Wenn ja, bin ich auf eure Mithilfe angewiesen

Fände ich schon ne feine Sache. Ob ich ne große Hilfe sein kann, weiß ich nicht.



[Gorasuhl]

Mikroelektronik

Für die Instandsetzung von Platinen wäre es schön, wenn man mal eine Liste mit Informationen zu Modellen der Halbleiterherstellern (primär Kondensatoren) zusammentragen könnte, zu denen man im Internet einfach nichts findet.

Natürlich fährt man idr. schon gut damit, wenn man einfach nur auf Low ESR, die passende Bauform, Spannungfestigkeit (gleich oder höher), Kapazität (gleich oder minimal größer), Grenztemperatur (gleich oder höher) achtet -> häufig passen z.B. Panasonic FR-A

Bin schon auf einige Elkos gestoßen, wo es keinerlei Daten(-blätter) zu gibt (z.B. Choyo XR, oder Choyo MR).
Ein Datenblatt in dem ich Werte mal eben abgleichen kann, gibt mir halt ein besseres Gefühl als eine Aussage (z.B. im Vogos) "nimm die oder den, das wird schon laufen".



[andi_sco]

Fände ich schon ne feine Sache

Dann schau ich mal die Tage

Für die Instandsetzung von Platinen wäre es schön

Da halte ich mich raus



[_chiller_]

@_chiller_ Wie ist denn das passiert?

Kennt ihr das, wenn ihr CPU-Konvolute kauft und die Dinger völlig unzureichend verpackt bei euch ankommen und die ganzen Pins krumm und schief sind? So eine CPU war das. Ich kann nur vermuten, dass ich einen Pin übersehen habe, der dann komplett umgeknickt ist und dann einen Kurzschluss verursacht hat.



[Masterchief79]

Ah ok, das macht Sinn. Sagt das Board noch was oder hat's das bei der Aktion mitgenommen?

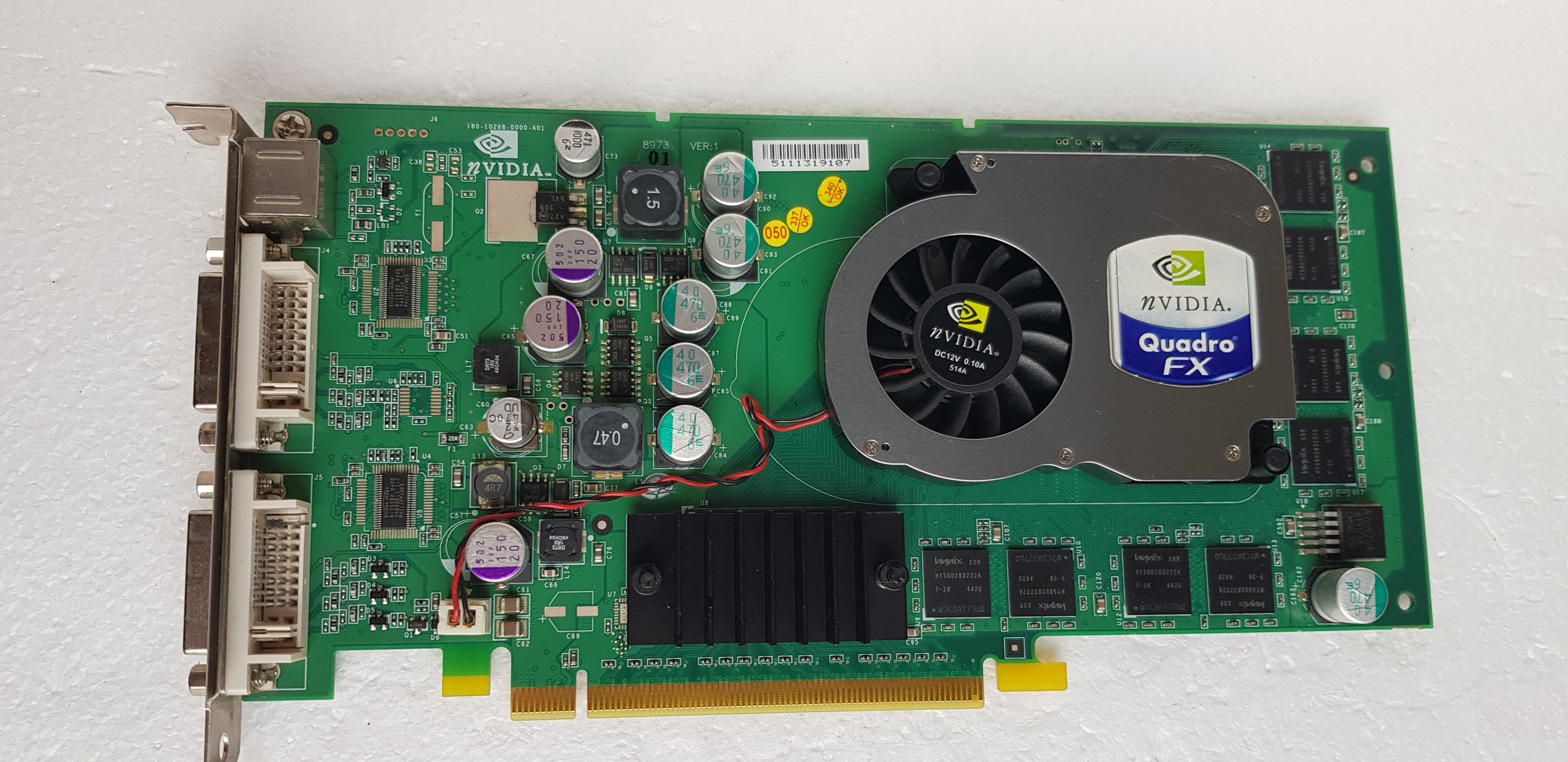

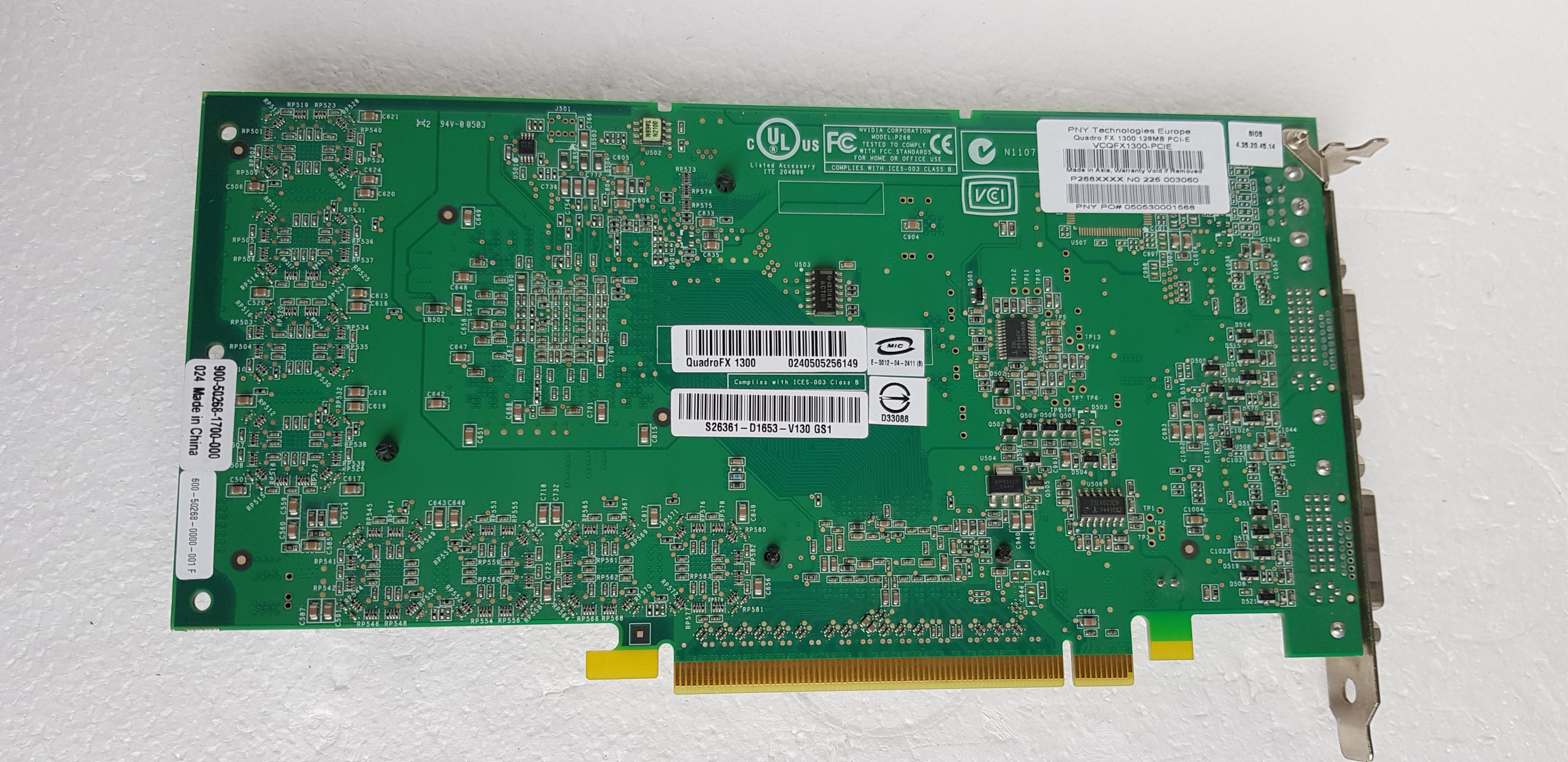

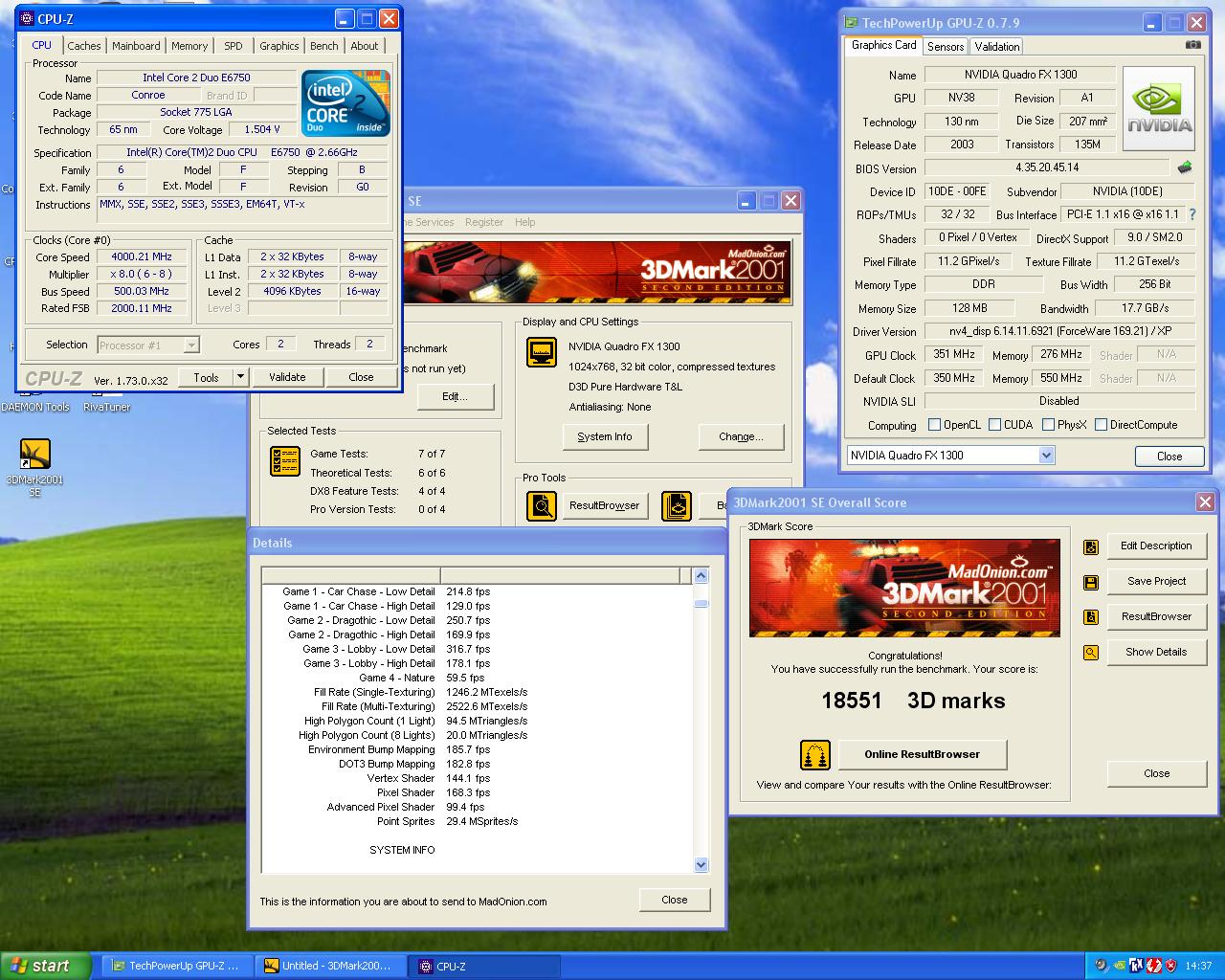

Hier die versprochenen Bilder für die Quadro FX1300.

Die Karte hat die große NV38 (FX5950 Ultra) GPU, deutlich untertaktet, gepaart mit 128MB Speicher einem PCI-E Brückenchip. Ist stock immer noch deutlich schneller als eine FX5700 Ultra und lässt sich von 350/275 auf 425/425 ordentlich übertakten. Gerade der Mem-OC ist krass und skaliert auch sehr gut. Das liegt daran, dass eigentlich 350MHz Chips von Hynix verbaut sind, die stock aber nur mit 275MHz betrieben werden und halt bis 425MHz mitmachen.
Außerdem dürfte sie eine der ersten Karten mit Temperatursensor sein, nur nebenbei.

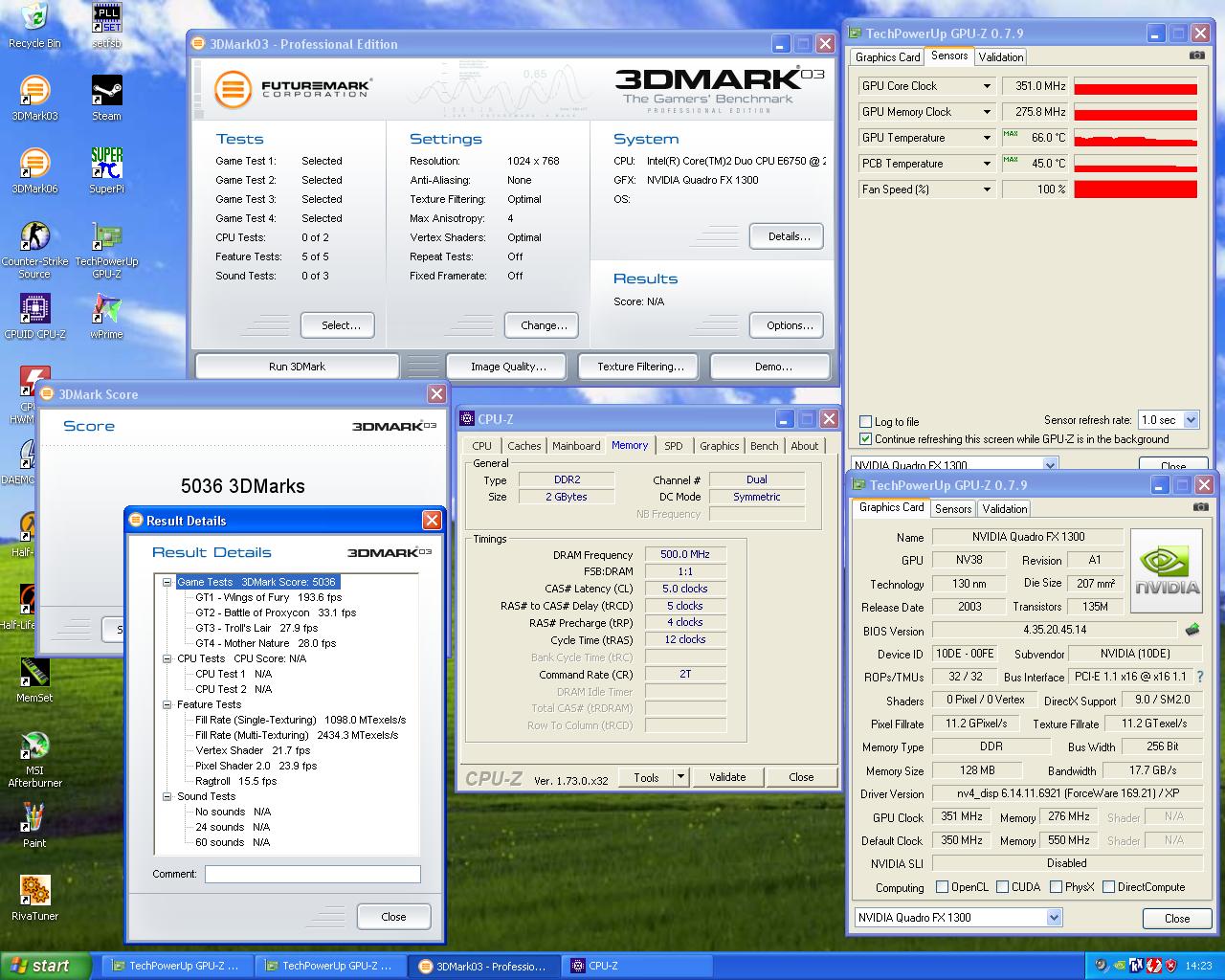

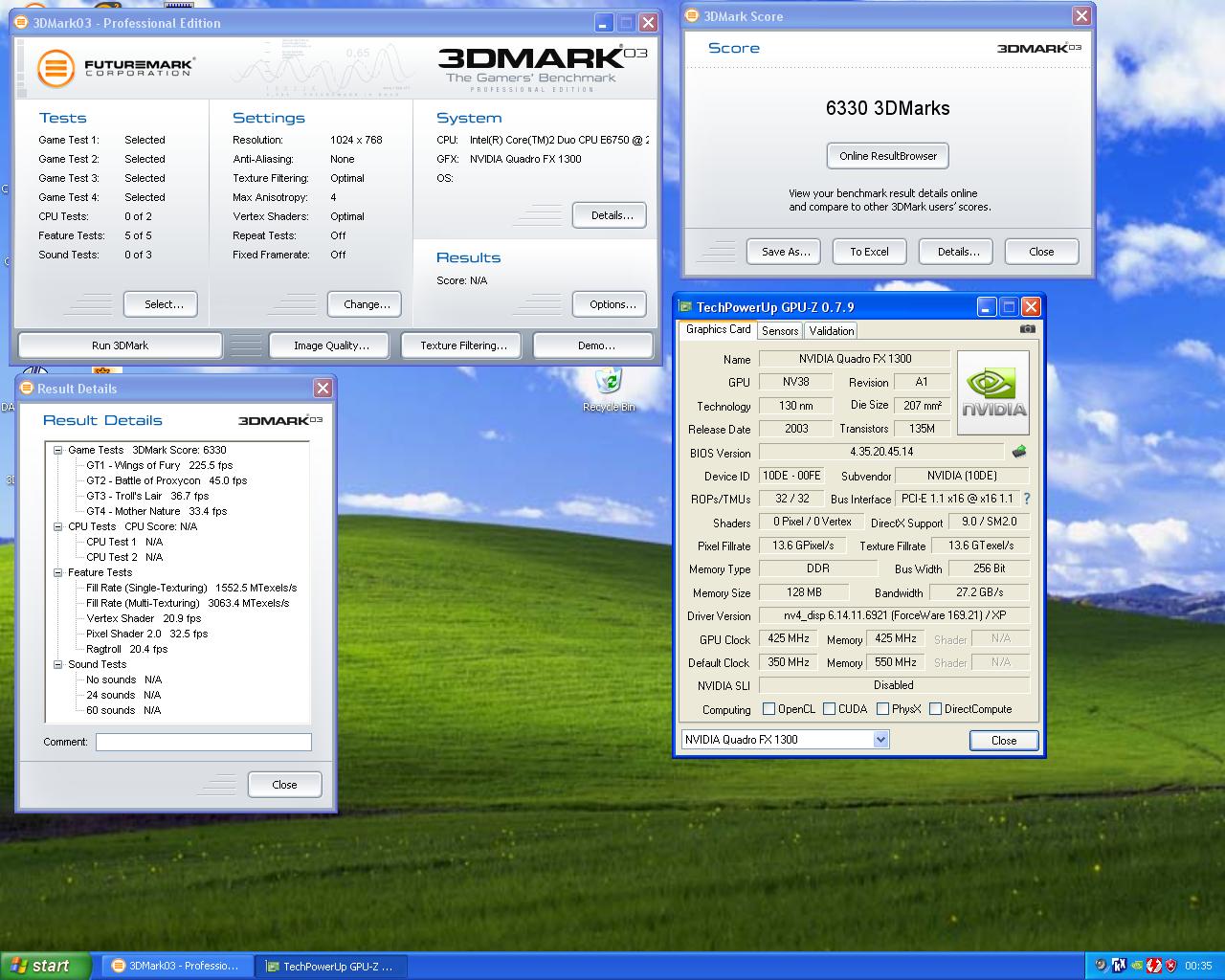

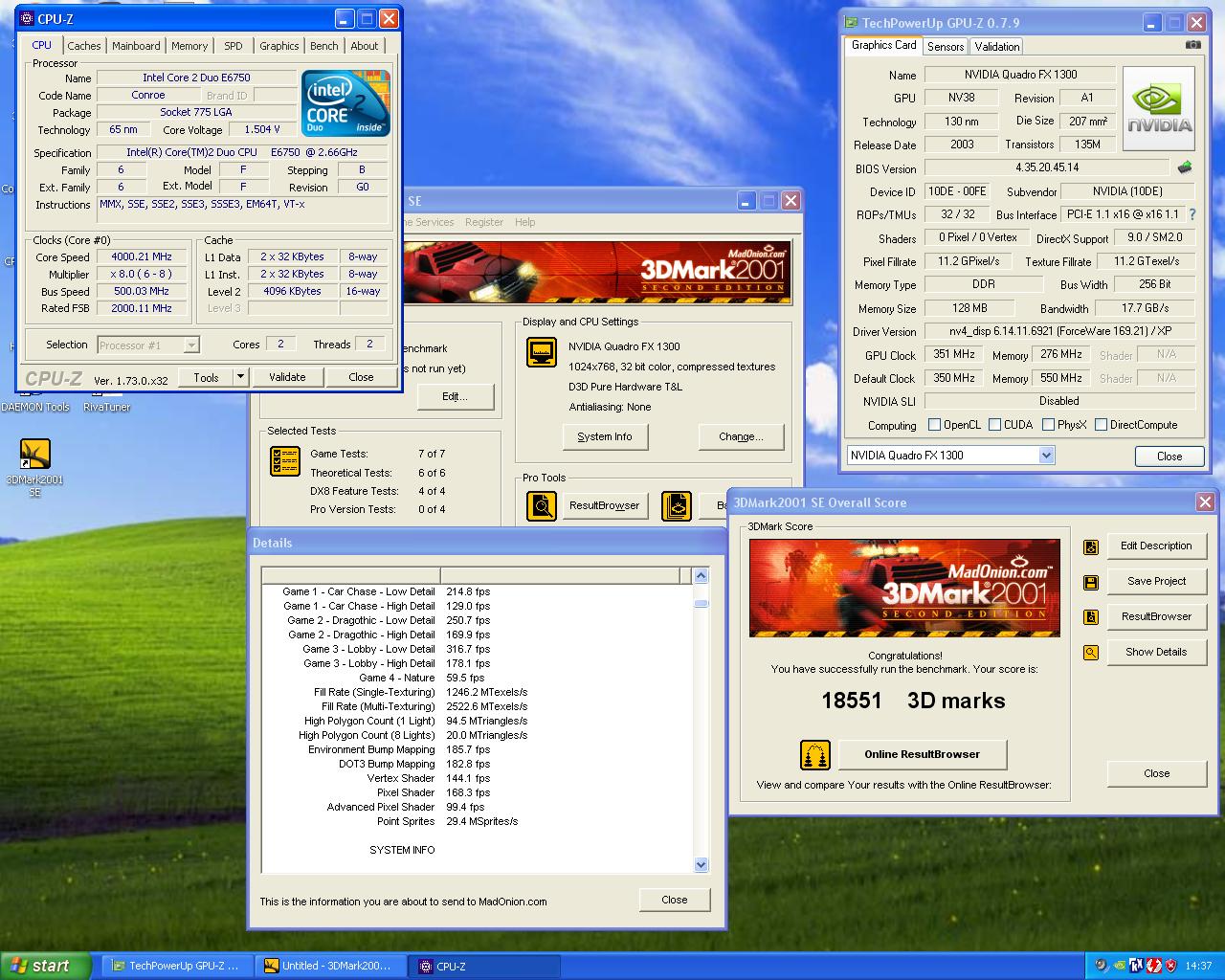

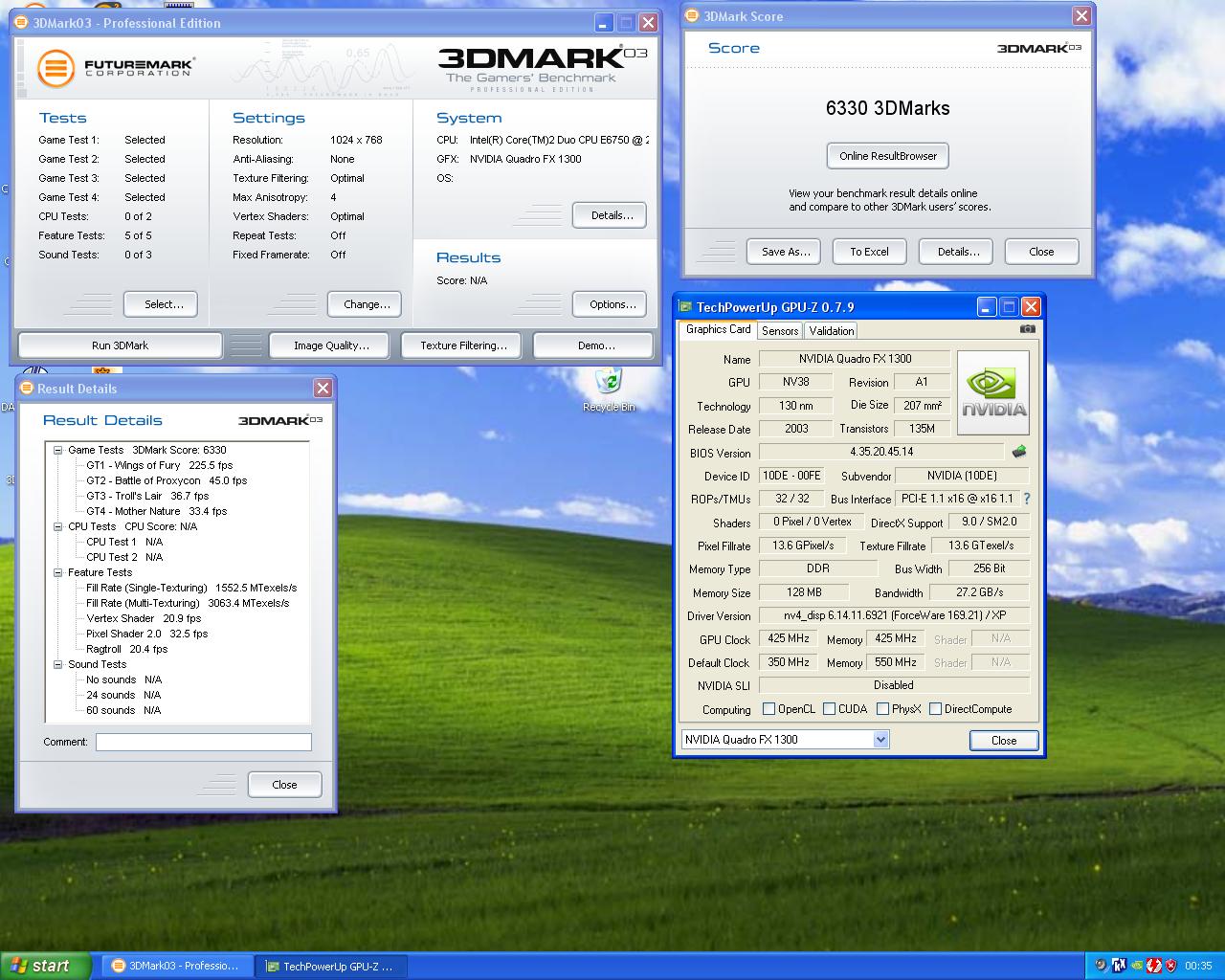

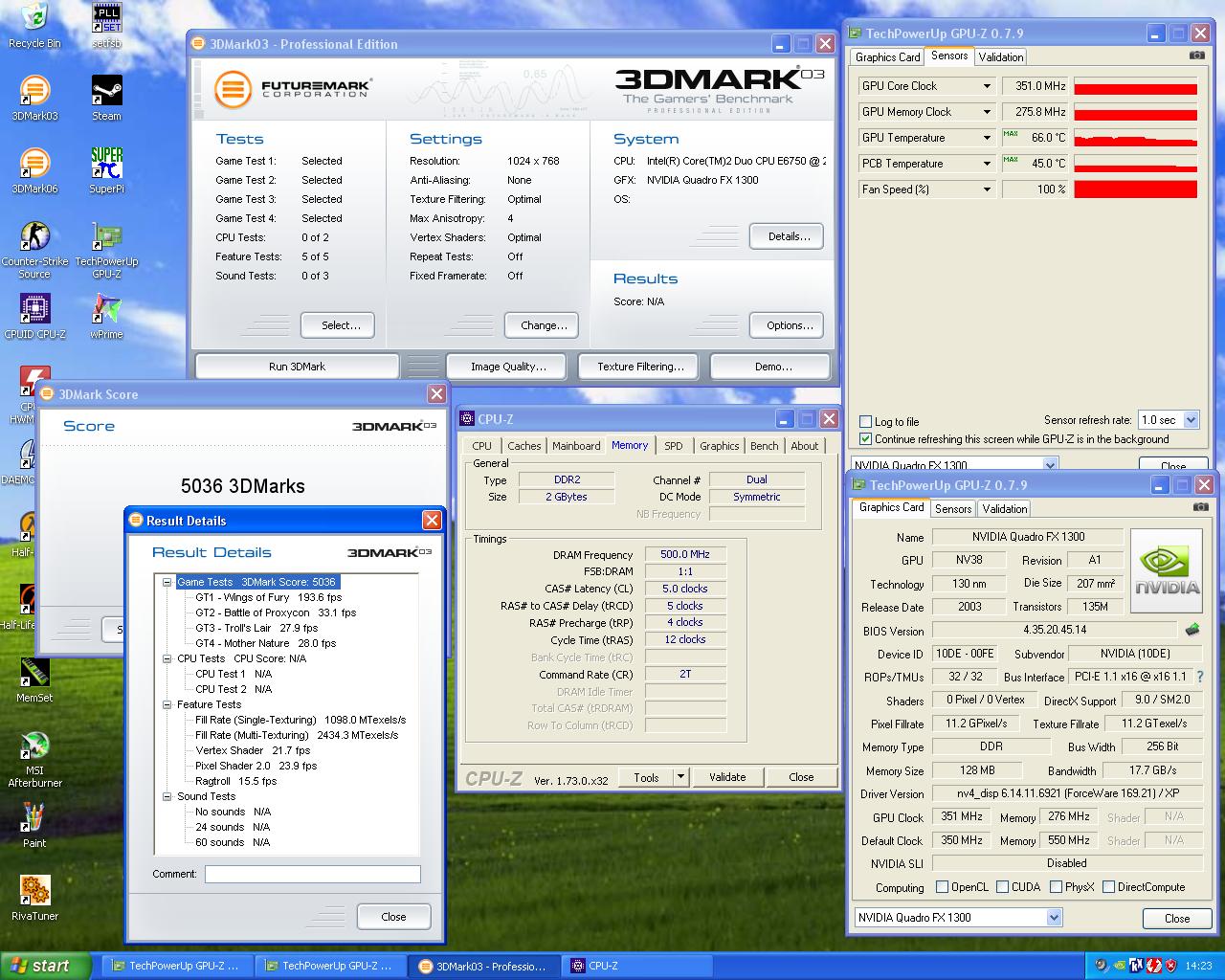

FX1300 01 - 03 - 03 OC

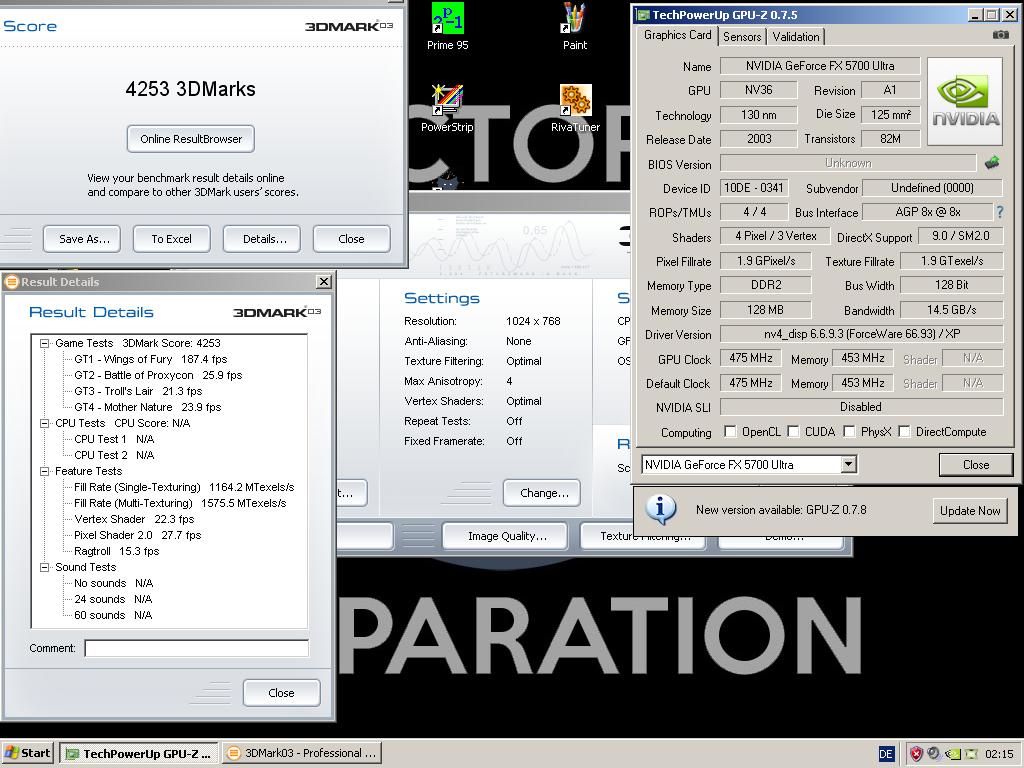

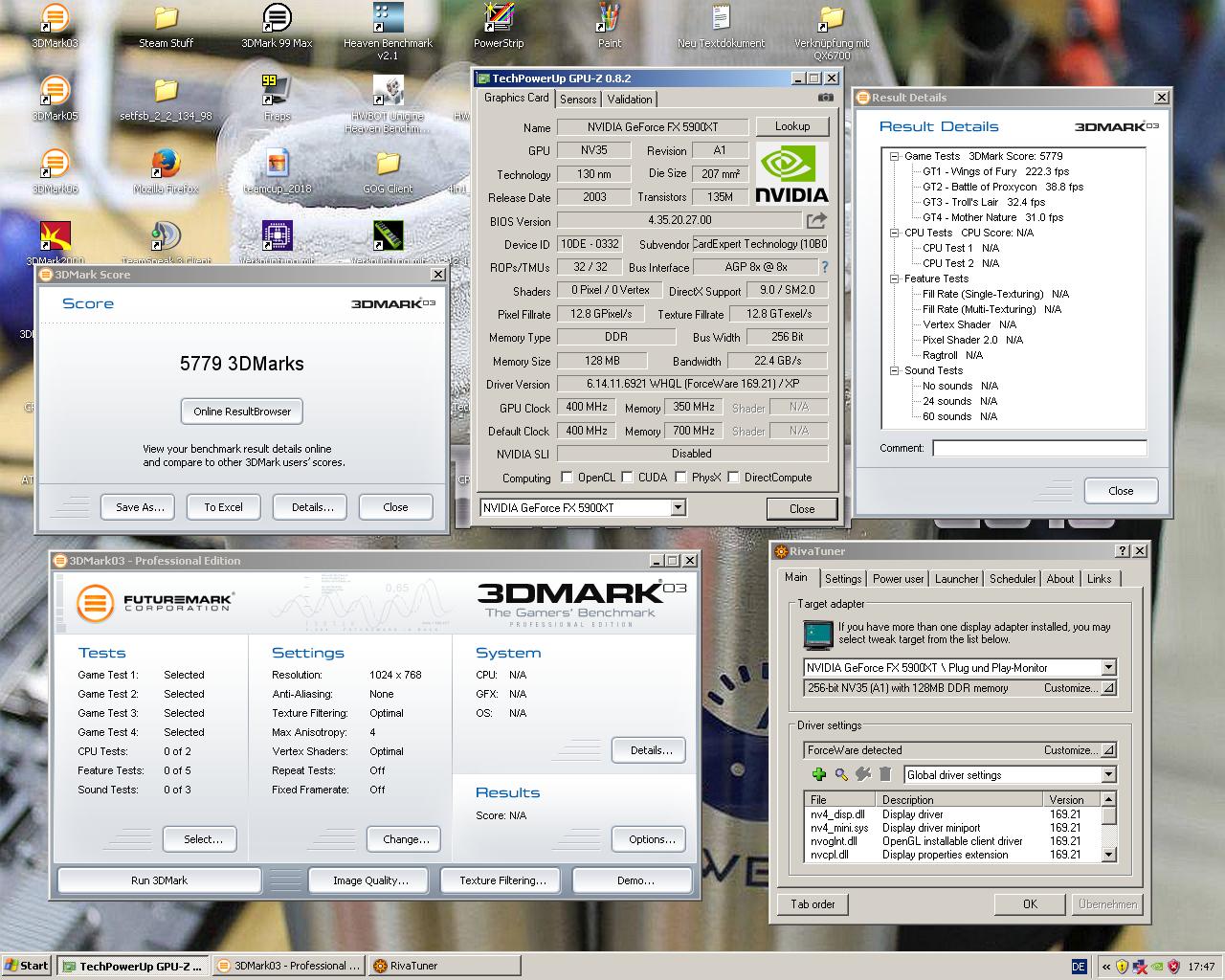

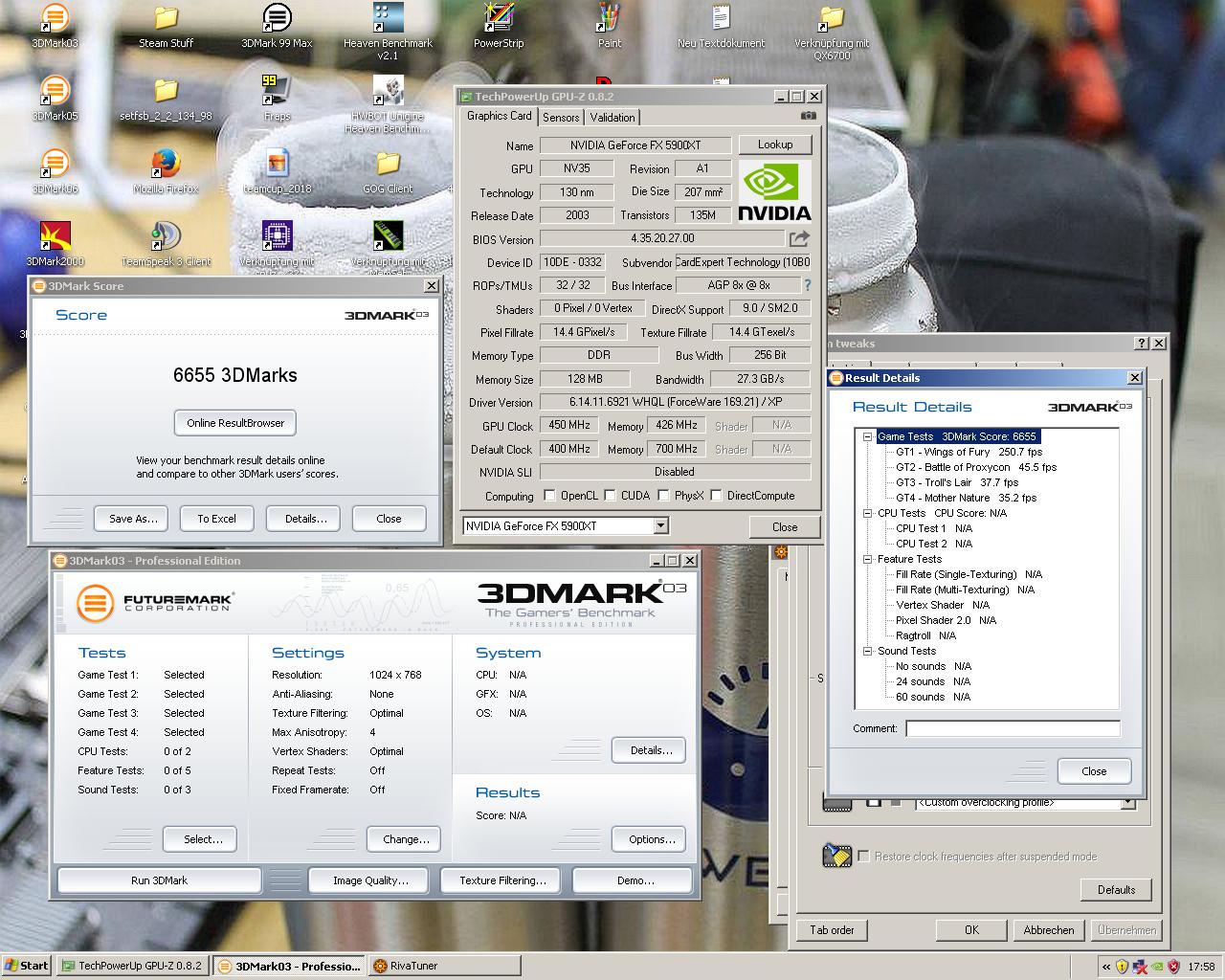

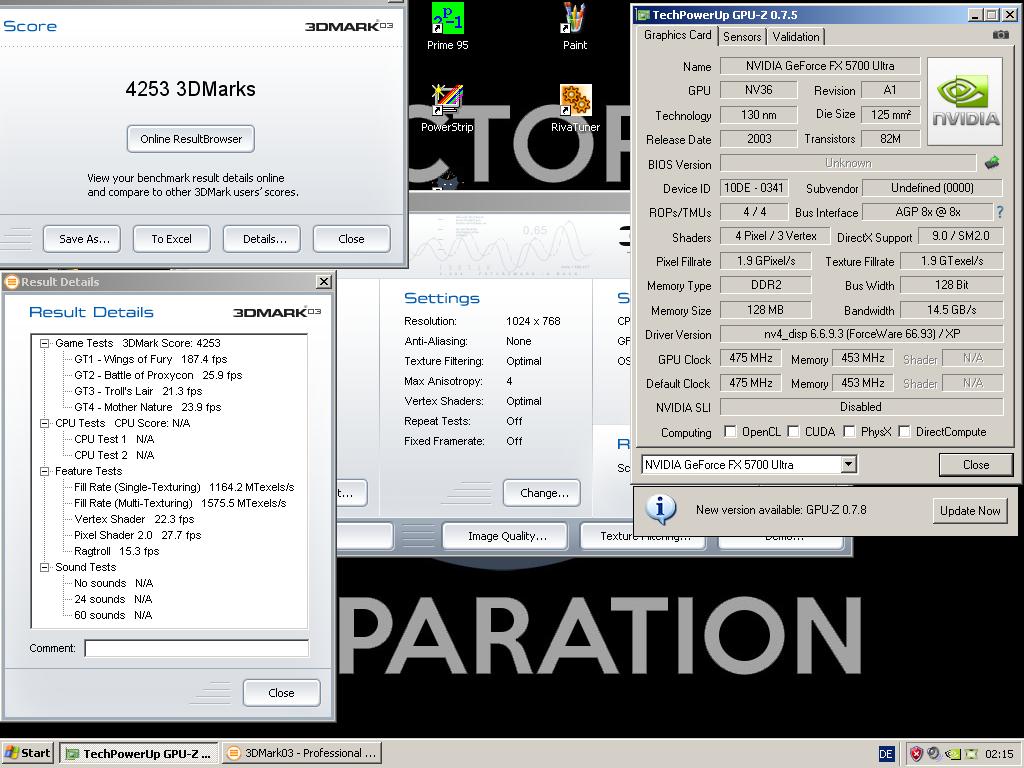

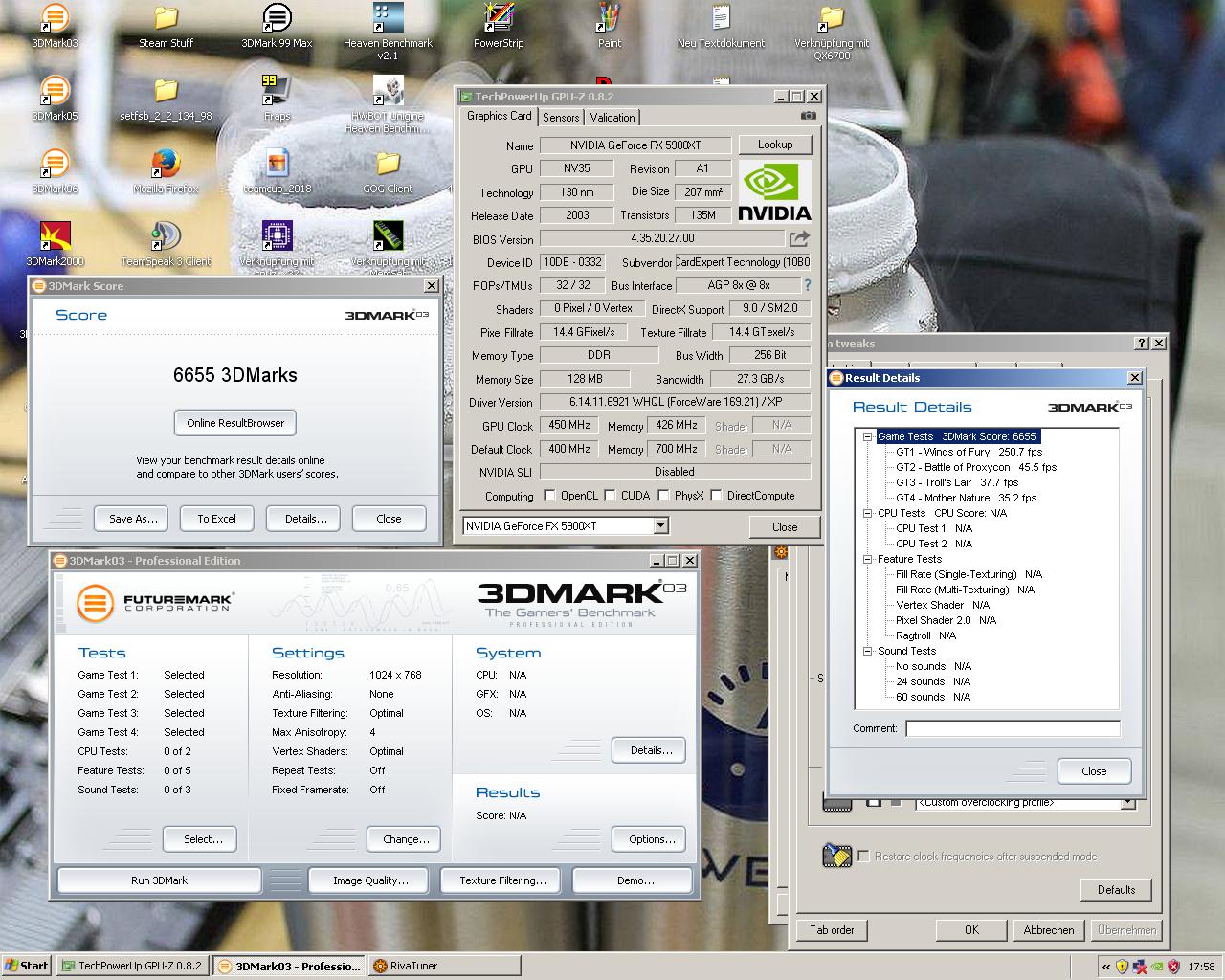

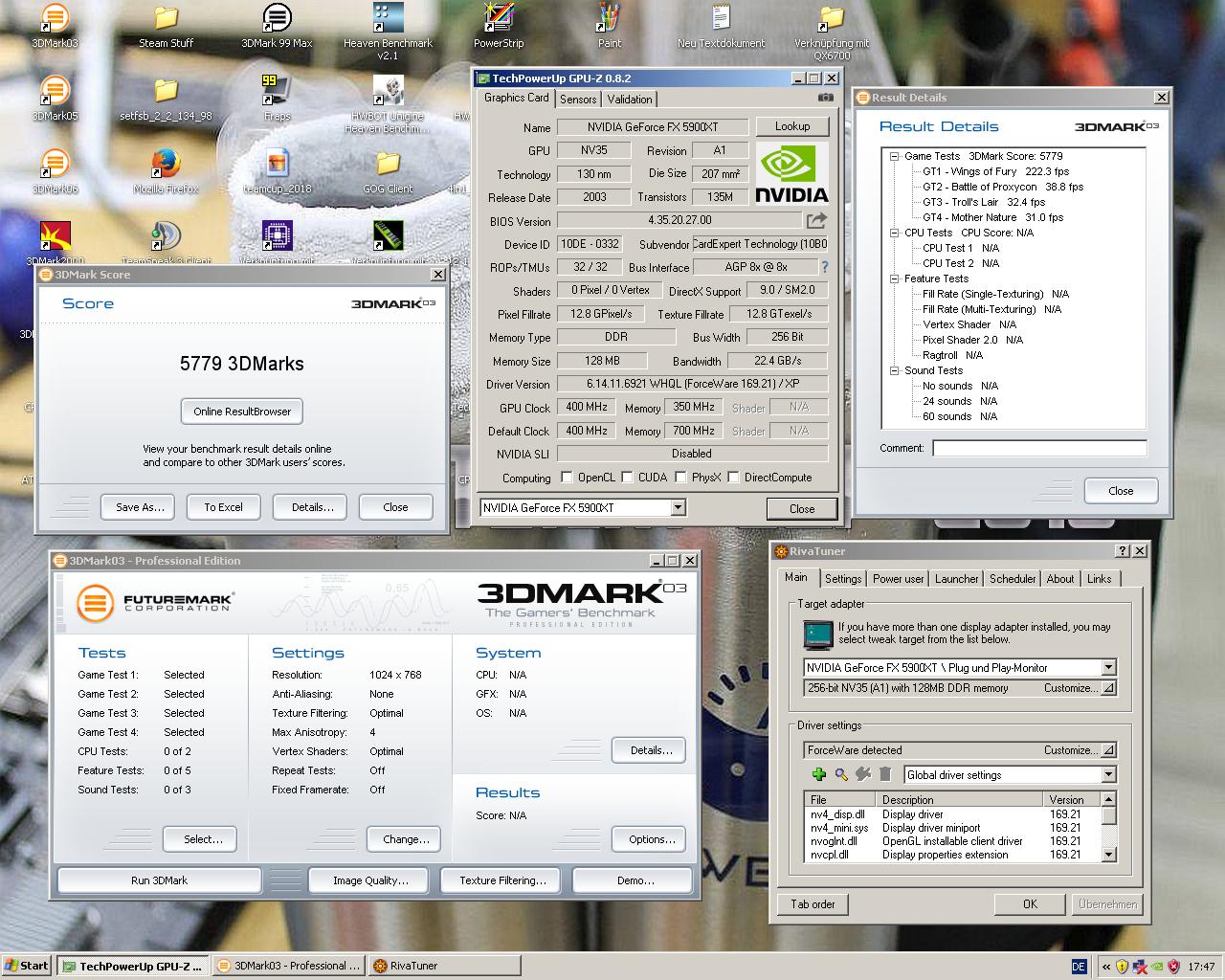

Zum Vergleich FX5700 Ultra 03 - FX5900XT 03 - FX5900XT @ Ultra 03



Dann hab ich hier noch eine geflickte und gefrankensteinte 6800GT im Angebot, bei der mir die richtige Blende und der Spawa-Kühler fehlen, und eine Foxconn 8800GTS (vorher noch nie ne Karte von Foxconn gesehen).



[lowrider20]

Ich kann nur vermuten



[_chiller_]

Ah ok, das macht Sinn. Sagt das Board noch was oder hat's das bei der Aktion mitgenommen?

Naja der Sockel ist an der Stelle geschmolzen, da passt keine CPU mehr rein. Unabhängig davon möchte ich nicht noch mehr Hardware opfern



[andi_sco]

Fände ich schon ne feine Sache

https://www.computerbase.de/forum/threads/alte-hersteller-logos-hier-findet-ihr-sie.2181103/



[_chiller_]

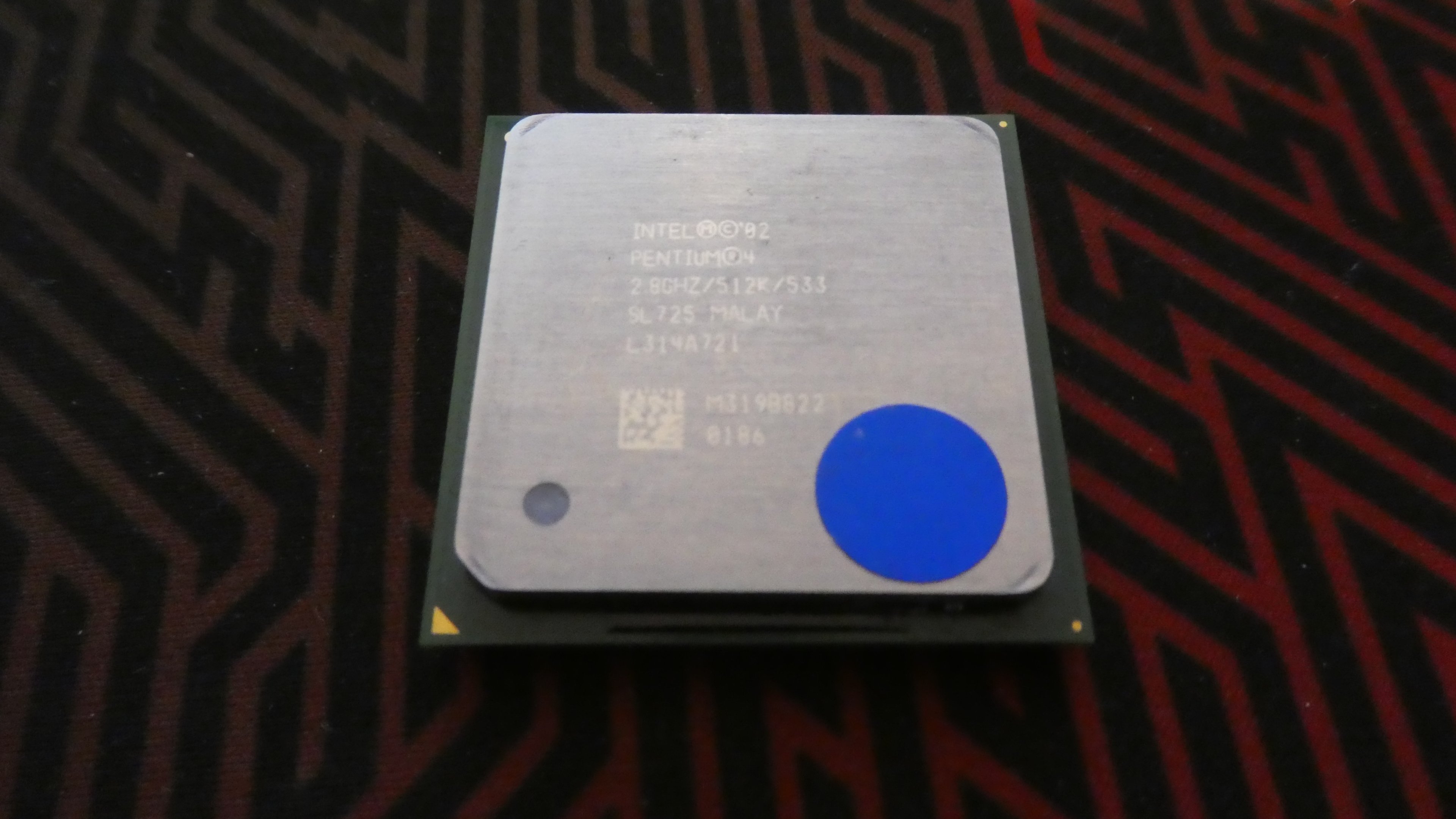

Ich hab hier eine kuriose CPU reinbekommen: Intel Mobile Pentium 4, der aber aussieht wie ein regulärer Pentium 4:

SL725 ist der Code, soll mit 2,8 GHz laufen, wird von meinen Test-Mainboards aber nur mit 1,6 GHz angesprochen (geringerer Multi, FSB bleibt bei 533 MHz). Das soll wohl die LFM-Frequency sein, ich wusste gar nicht, dass der Pentium 4 auch Strom sparen konnte

Leider hab ich in den BIOS-Einstellungen keine Möglichkeit gefunden, die Frequenz wieder auf 2,8 GHz zu setzen. Hat jemand mehr Infos zu dieser CPU?



[Zombieeee]

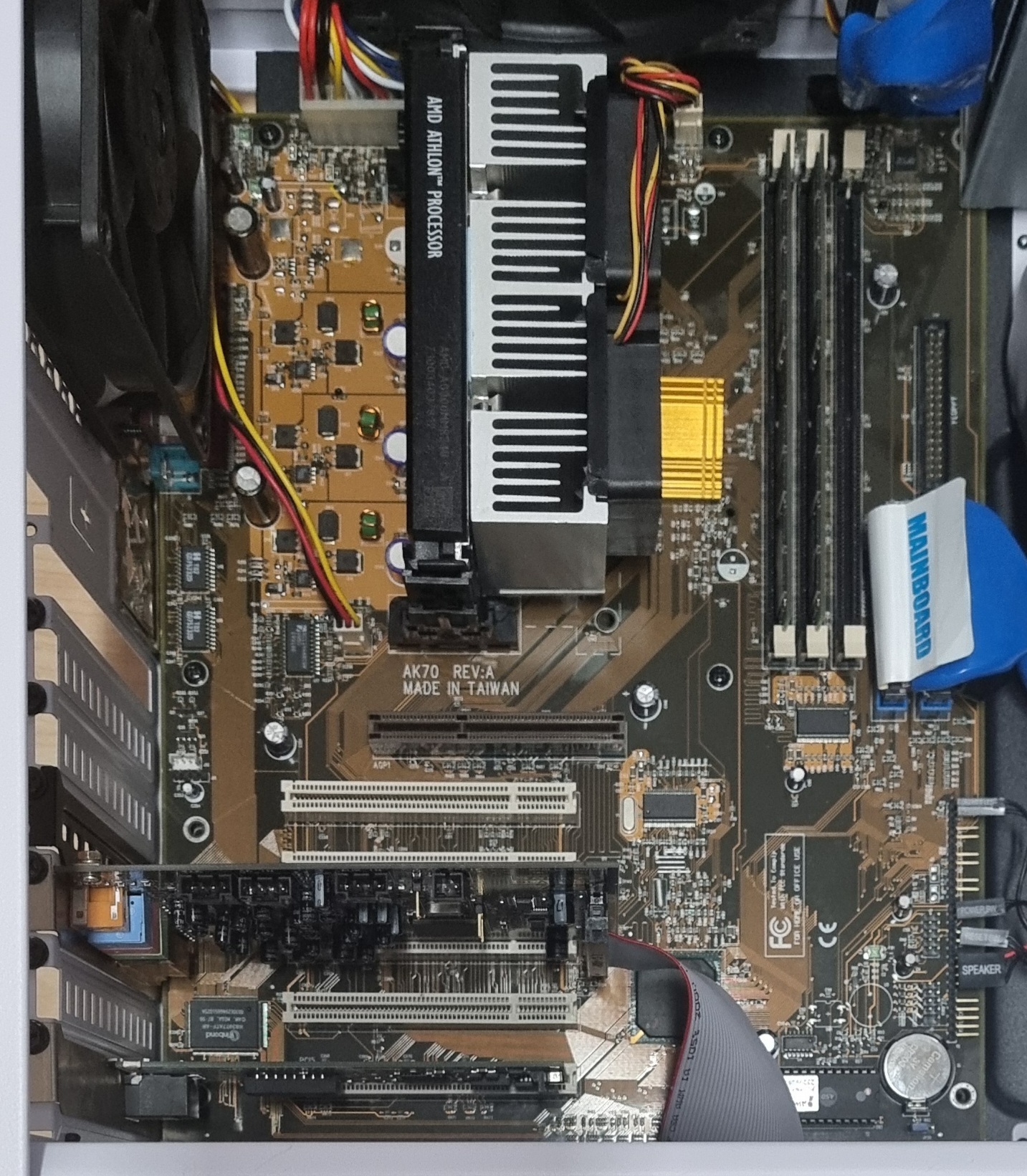

Habe mein Super Sockel 7 System abgebaut um dort drin ein Slot A System rein zu bauen.

Drin ist bis jetzt:

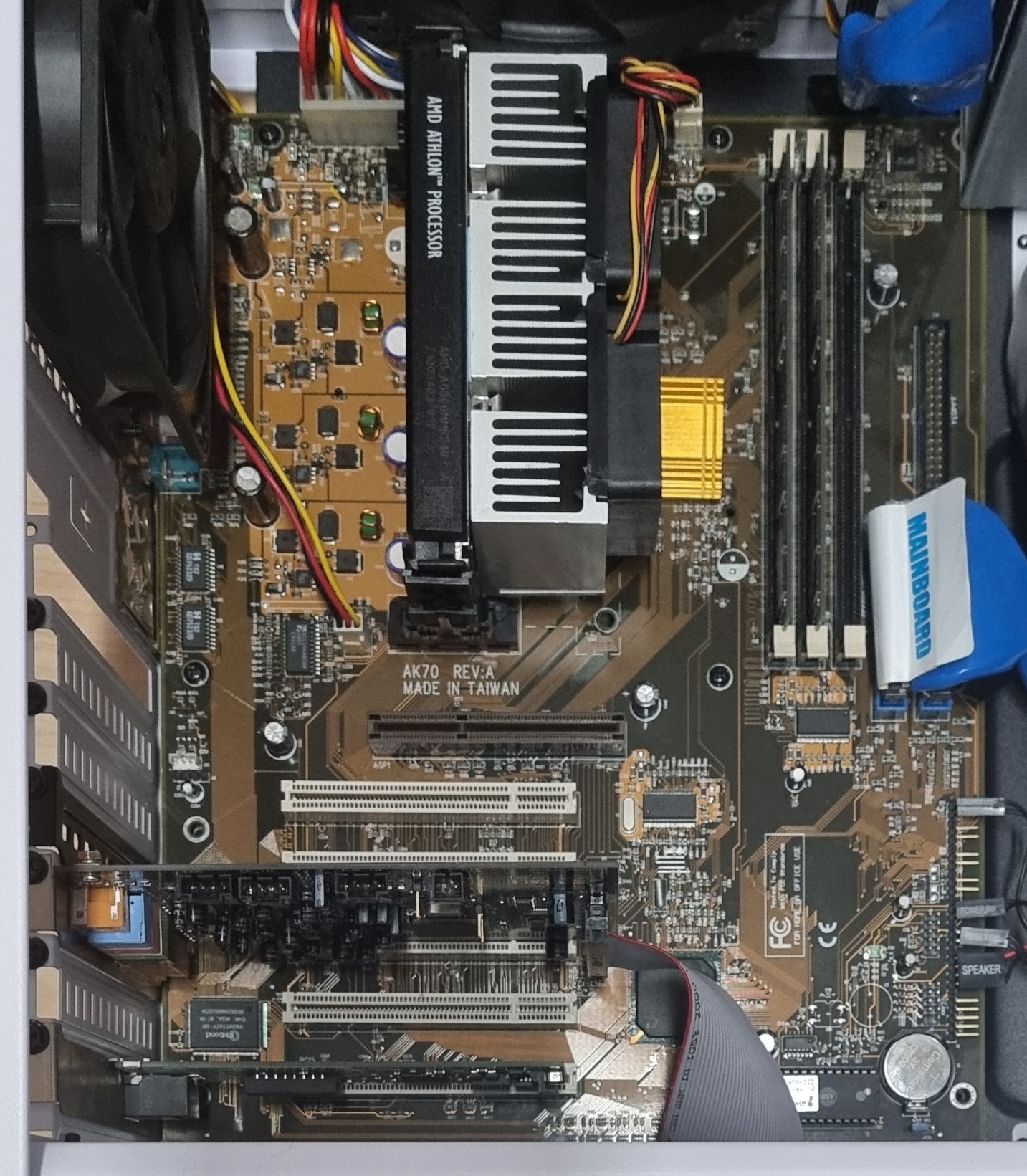

DFI AK70 Slot A Mainboard

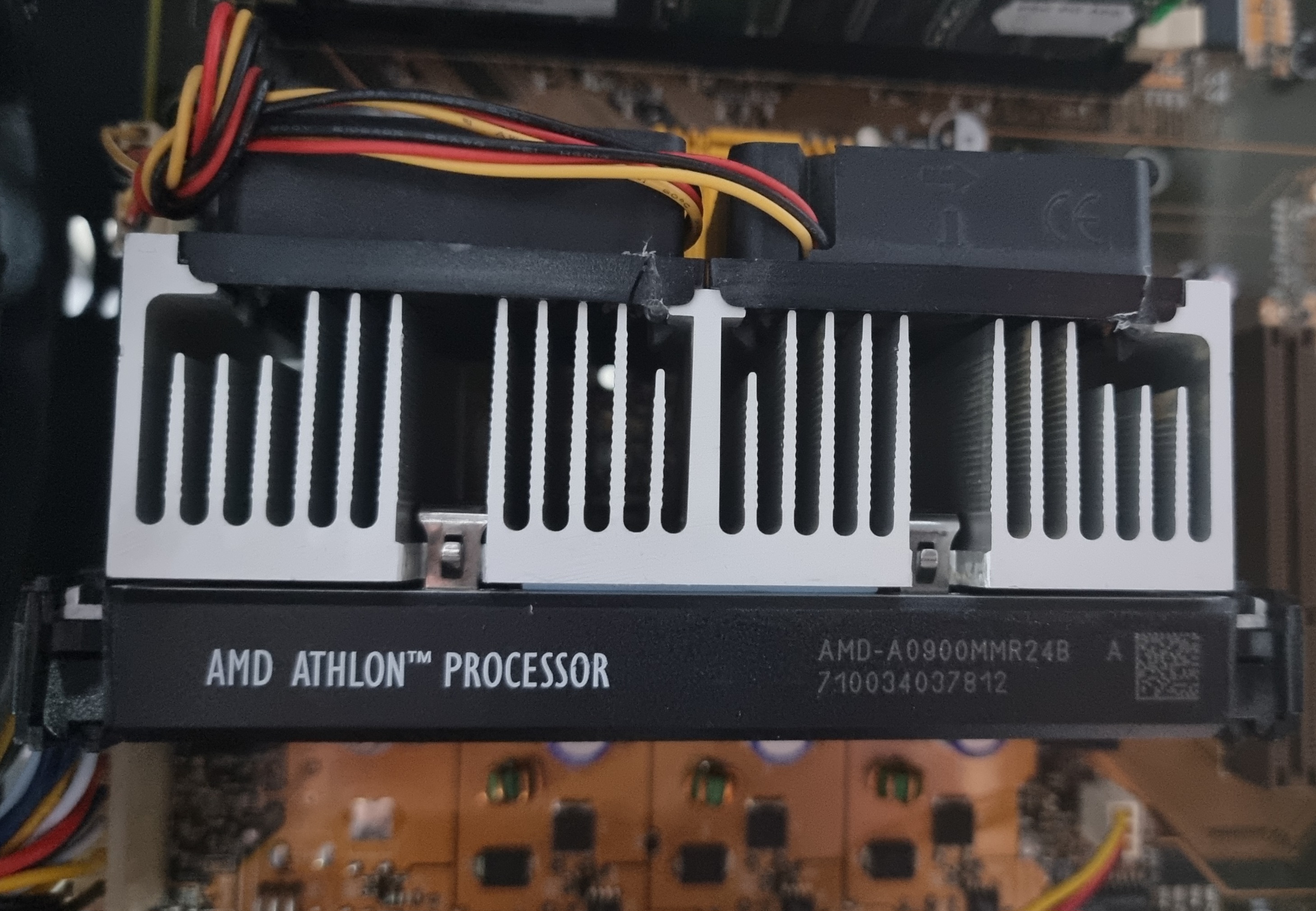

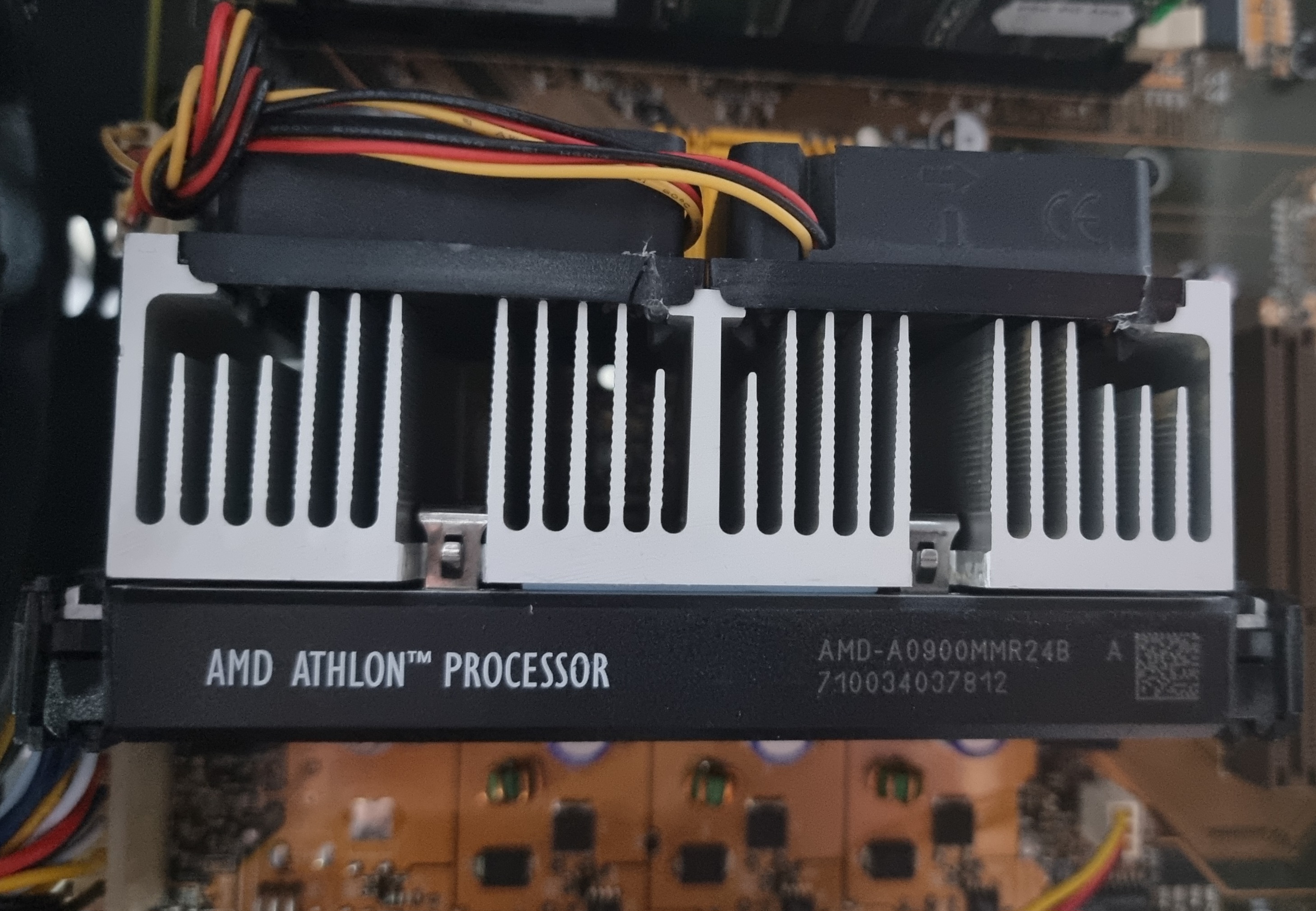

AMD A0900 Slot A Thunderbird

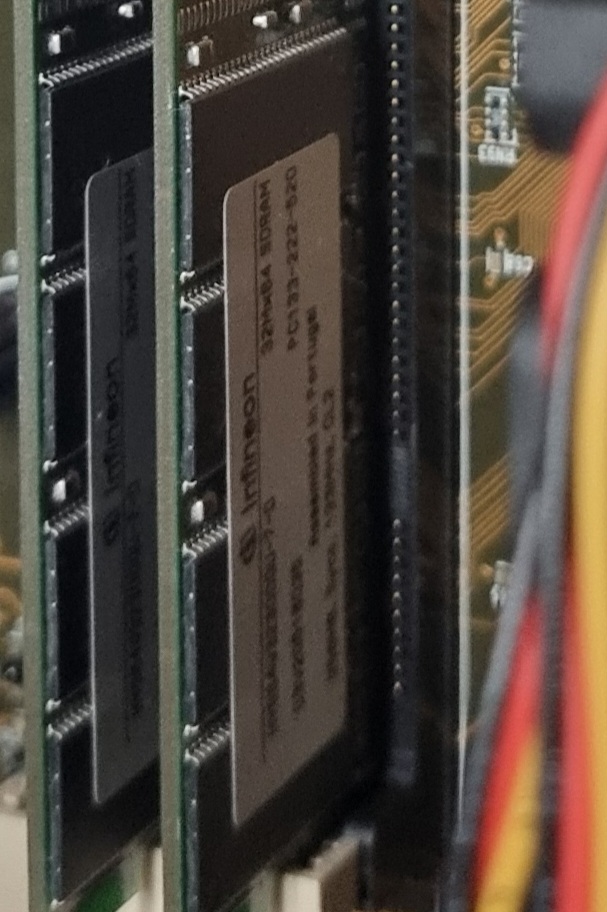

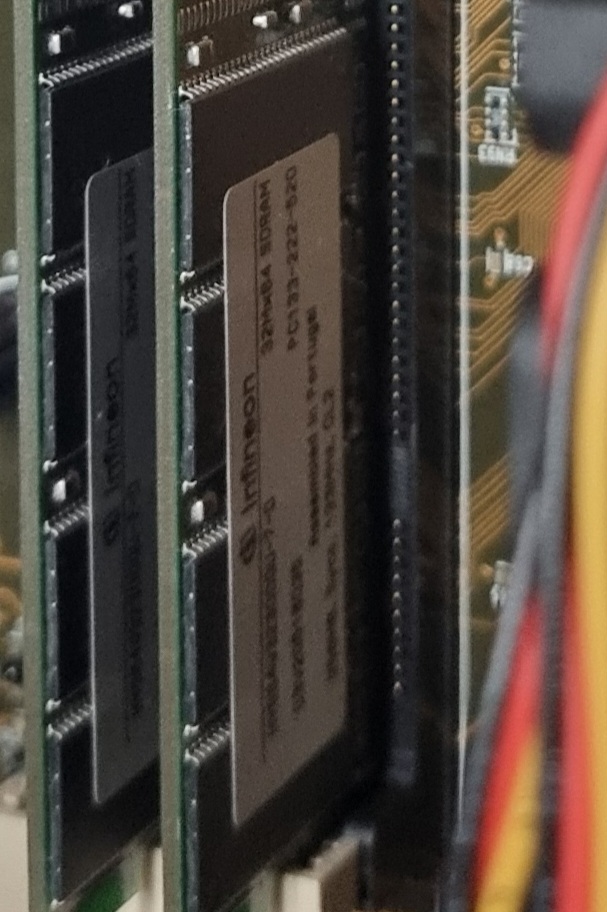

2x256MB Infineon 133 CL2 SD-RAM

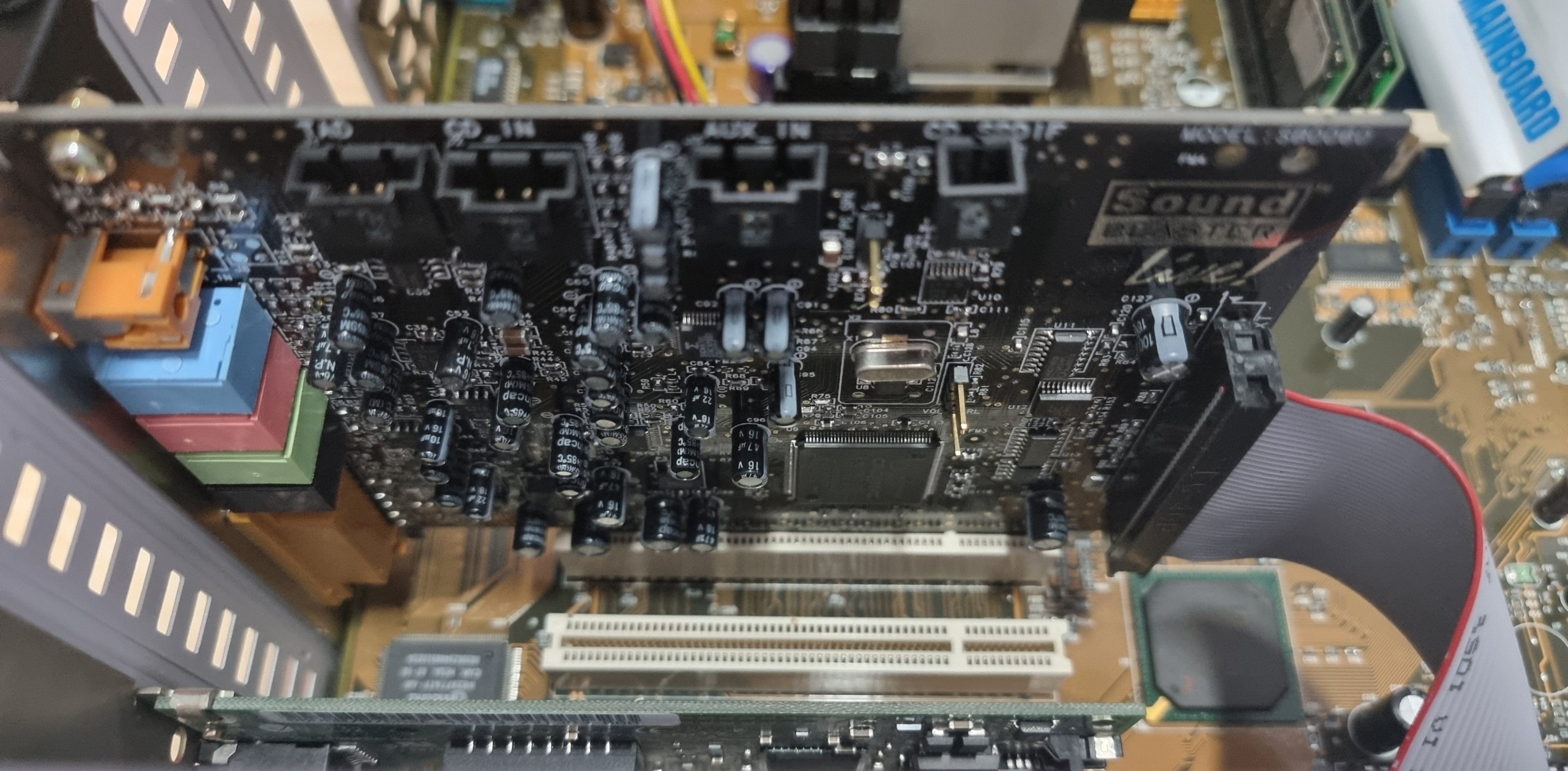

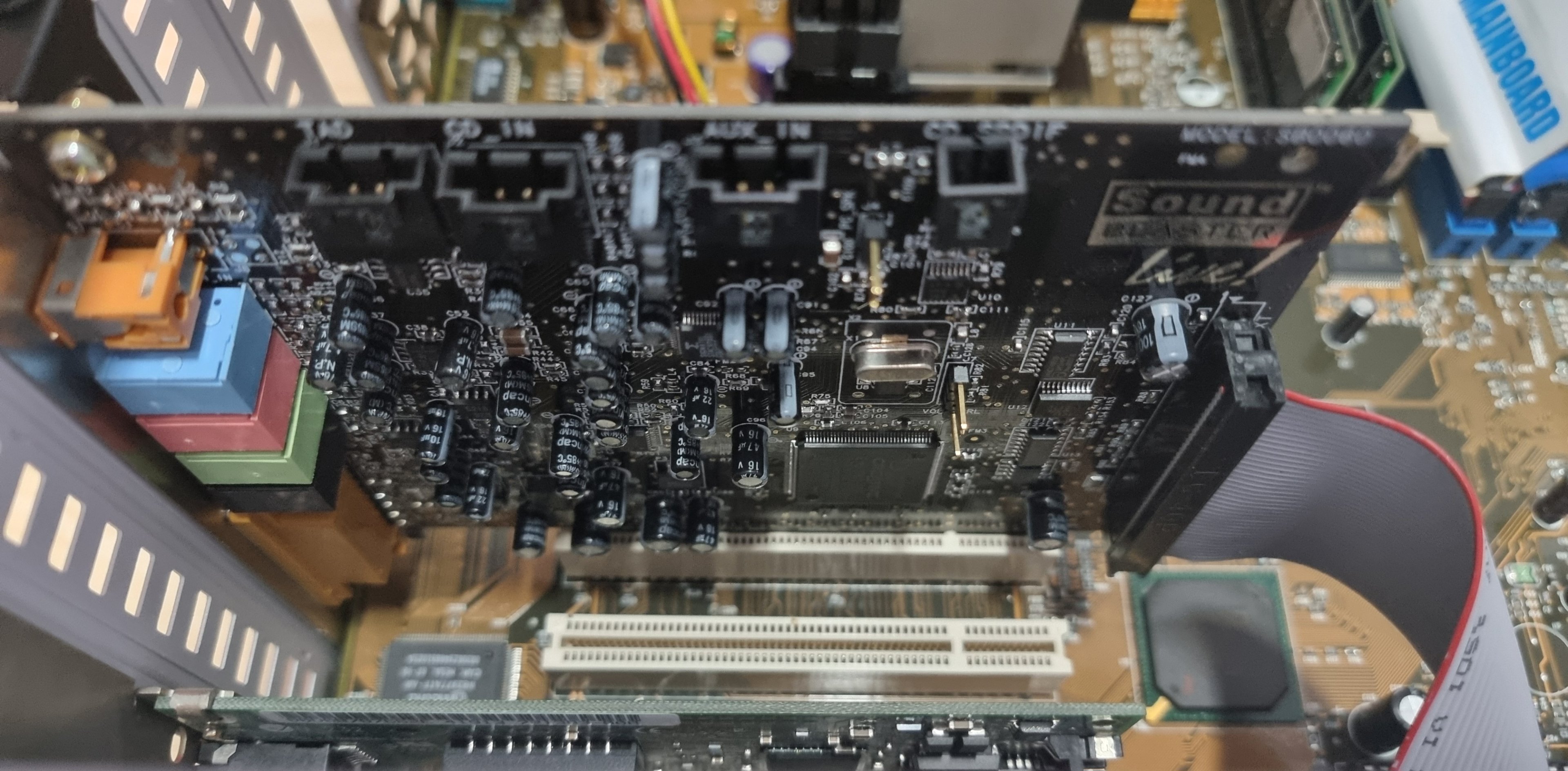

Creative SoundBlaster Soundkarte









Es fehlt leider noch die Grafikkarte und da bin ich mir noch nicht so sicher, welche dort rein kommen soll.

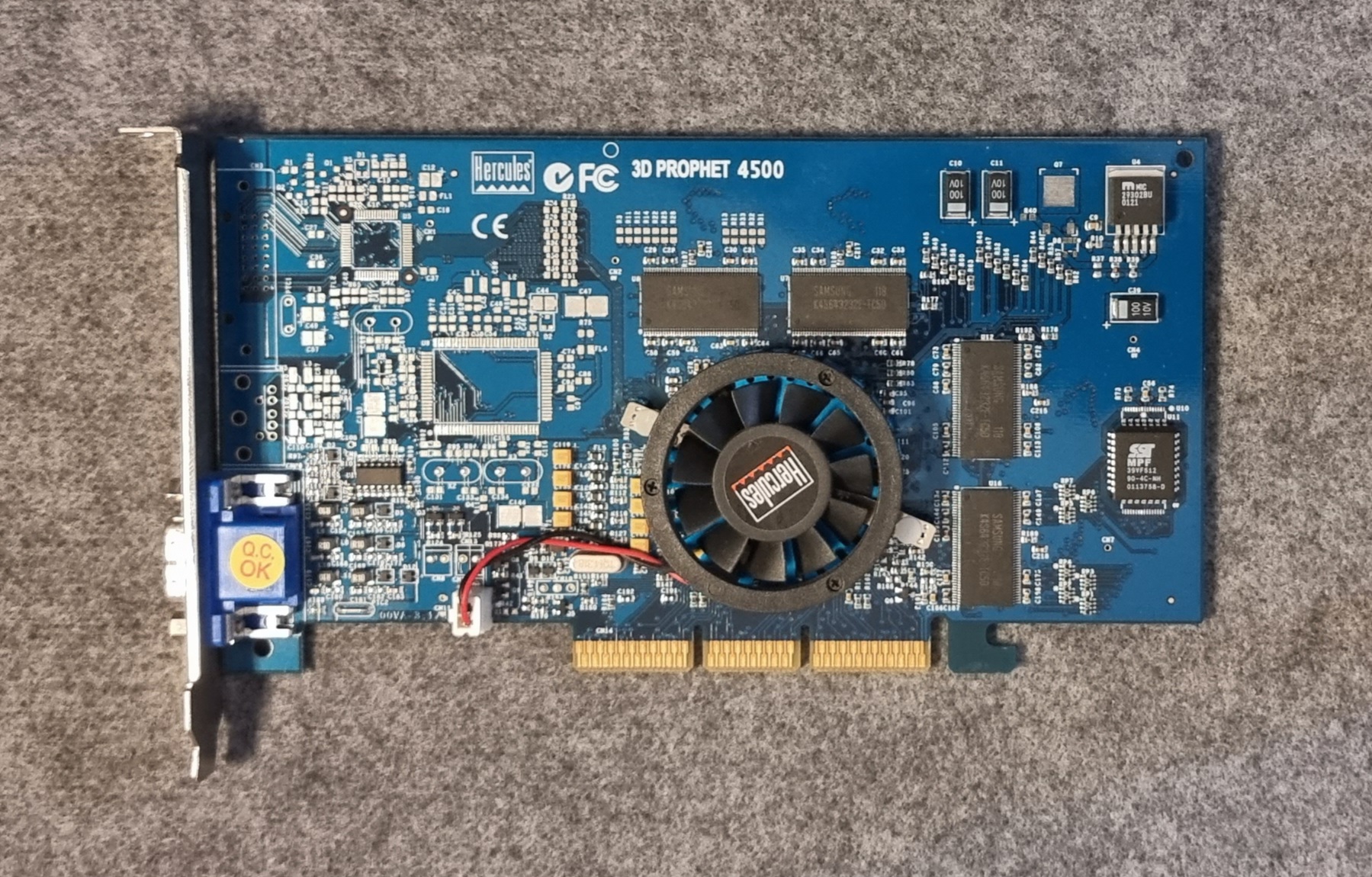

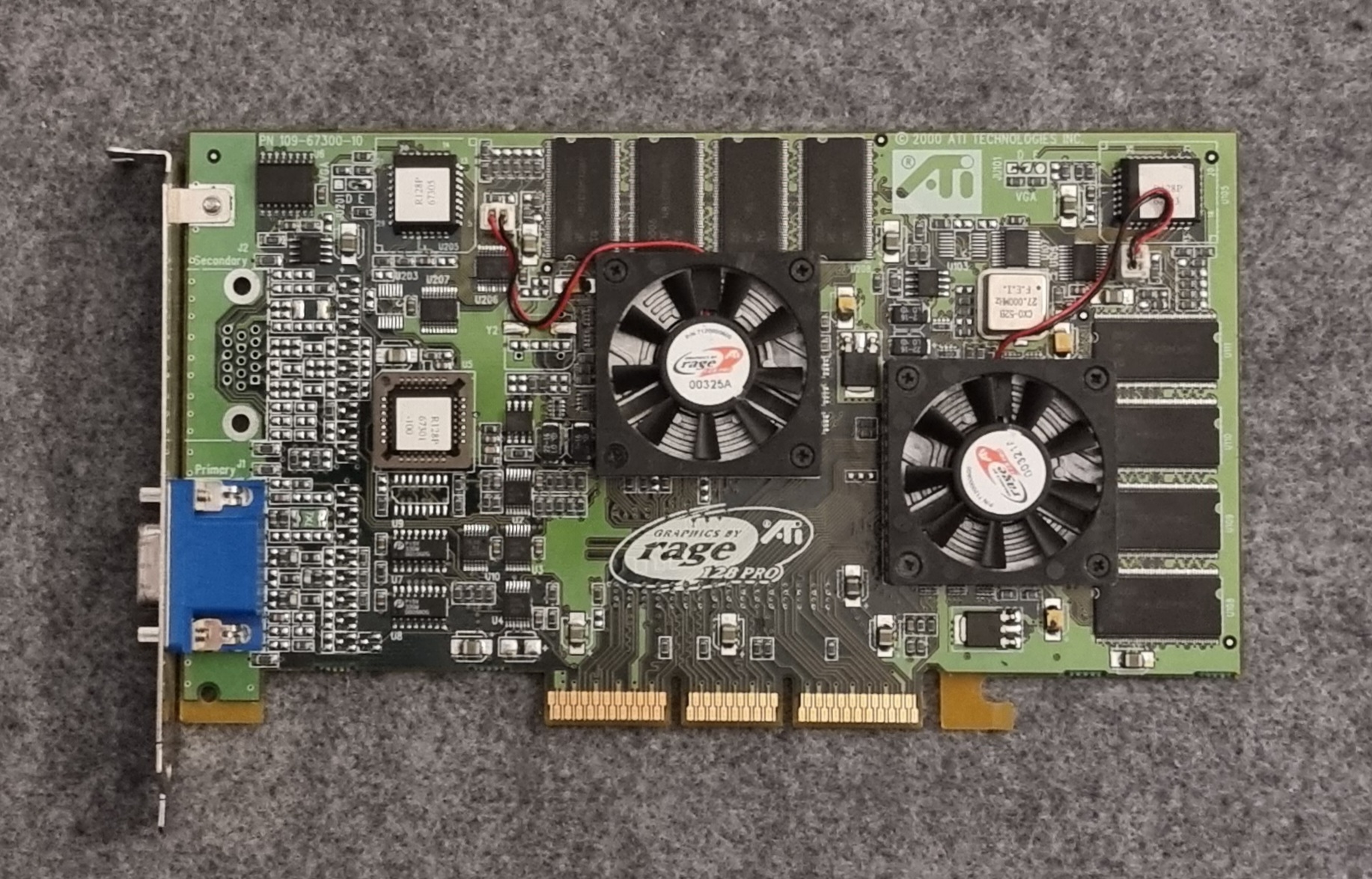

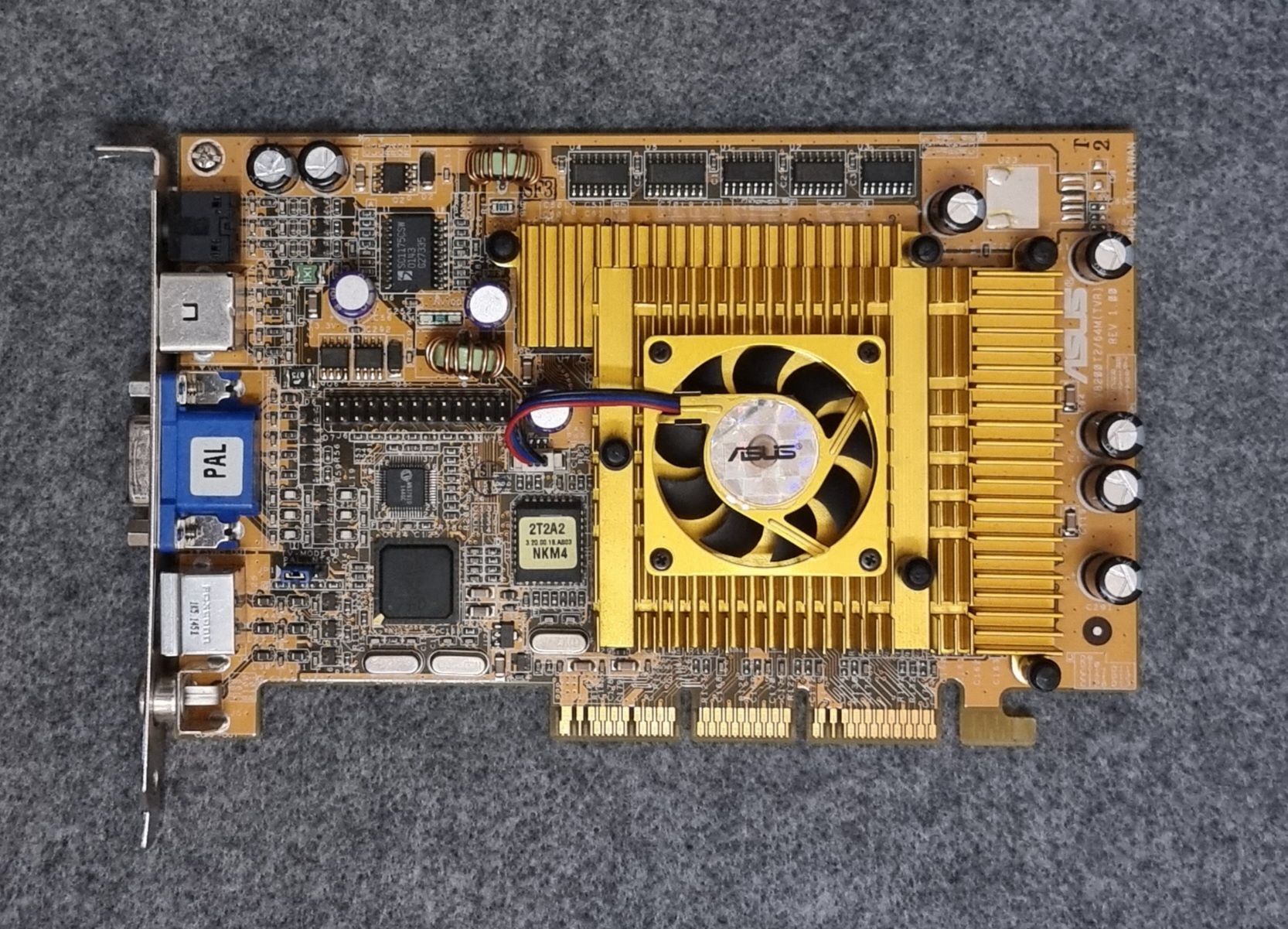

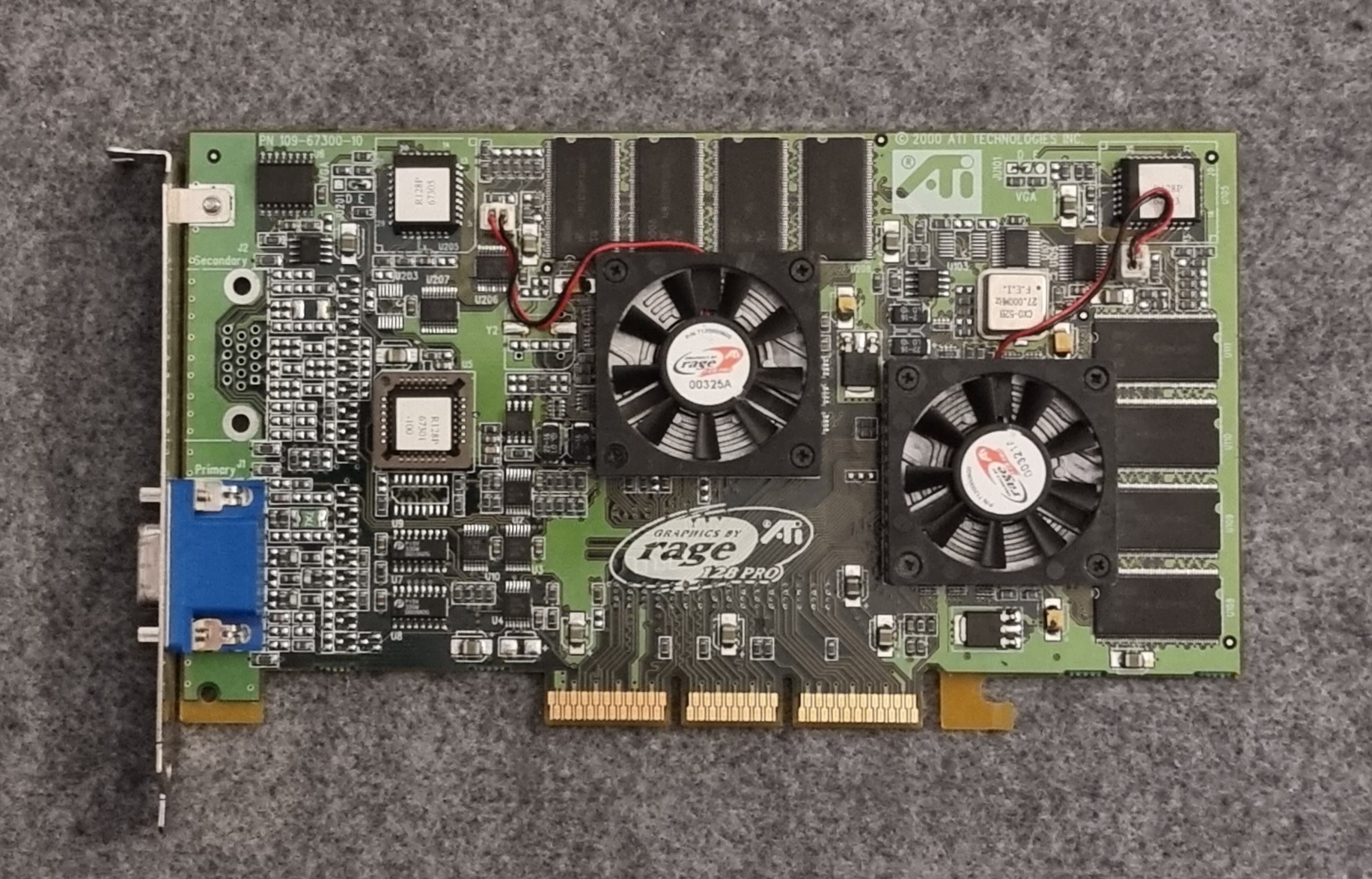

Als Erstes dachte ich an die FuryMaXX, dann wurde noch eine Radeon in Raum geworfen. Hätte aber auch noch Kryo oder ? Nvidia GF3 Ti 200 ? da.









MfG
Zombieeee



[andi_sco]

FuryMaXX

Fast schon zu alt?

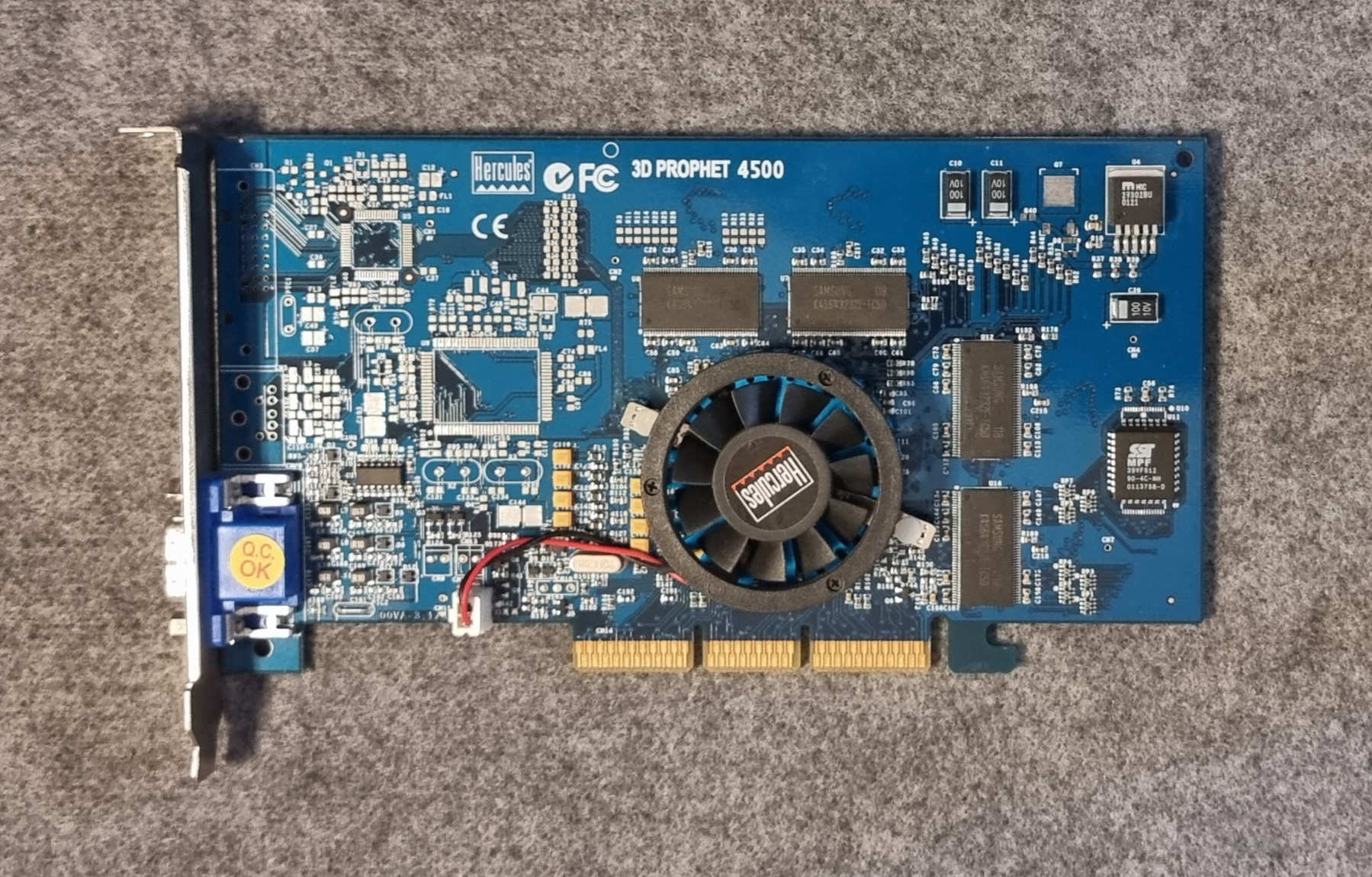

noch Kryo

Wäre eher was für nen Duron?

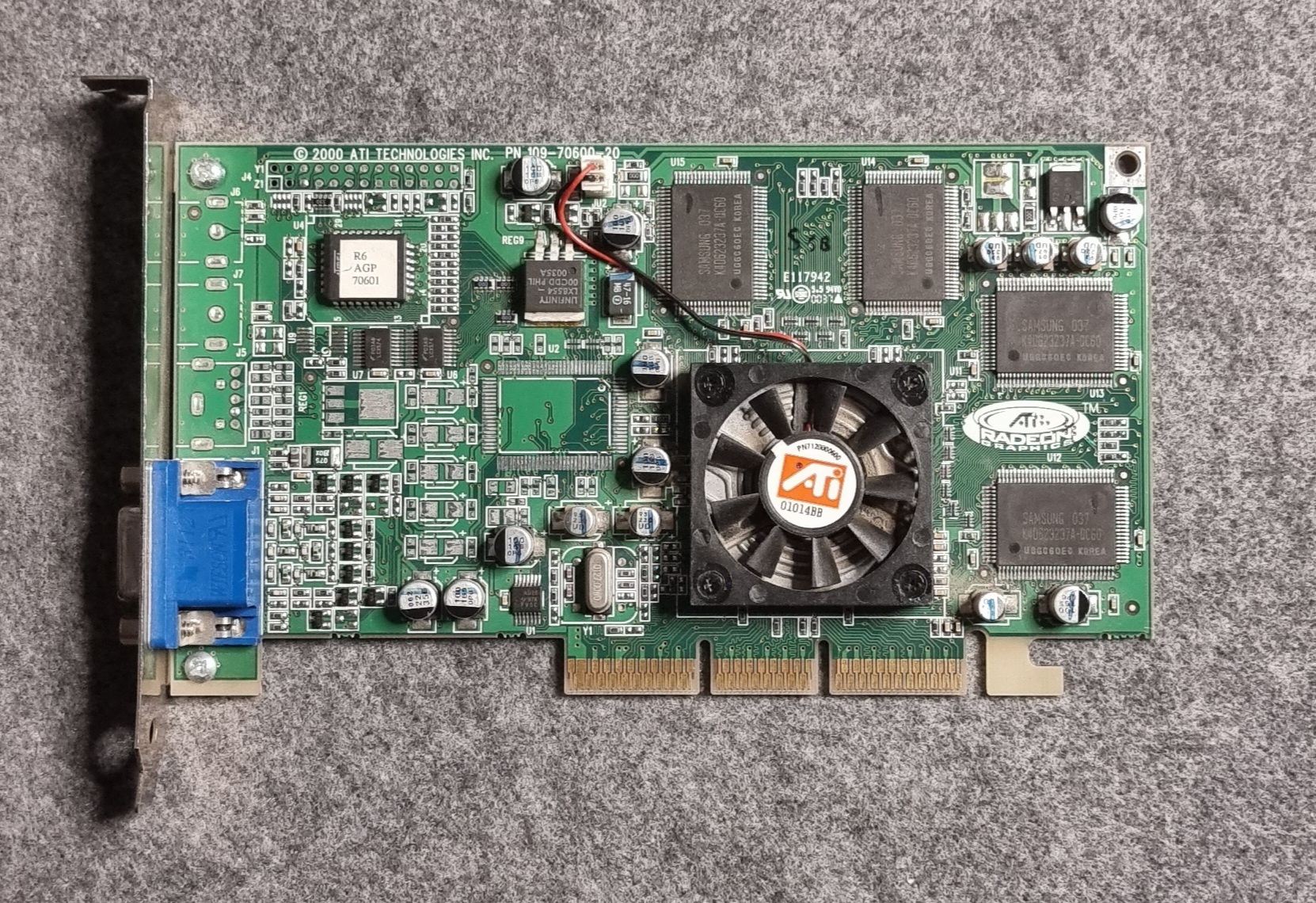

GeForce 3 oder Radeon 64



[Zombieeee]

Fast schon zu alt?

Kam 2000 heraus

Wäre eher was für nen Duron?

Kam 2001 heraus, dann eher die 4000er, die kam, glaube ich, 2000 raus

MfG
Zombieeee



[andi_sco]

Kam 2000 heraus

Klugschei**modus:
der 900 MHz Athlon kam laut Wiki März 2000 und die Fury Maxx laut Techpowerup Oktober 1999



[andi_sco]

https://collection.museumoffailure.com/

Museum der Fehler



[kryzs]

Museum der Fehler

Hätte da vielleicht auch noch was:
THE SECRET ART OF CHIP GRAFFITI



[andi_sco]

Kilroy was here


Hatte nicht Intel mit Kyrillischen Buchstaben, auf Russisch eine Nachricht hinterlassen? Stop copying us?



[andi_sco]

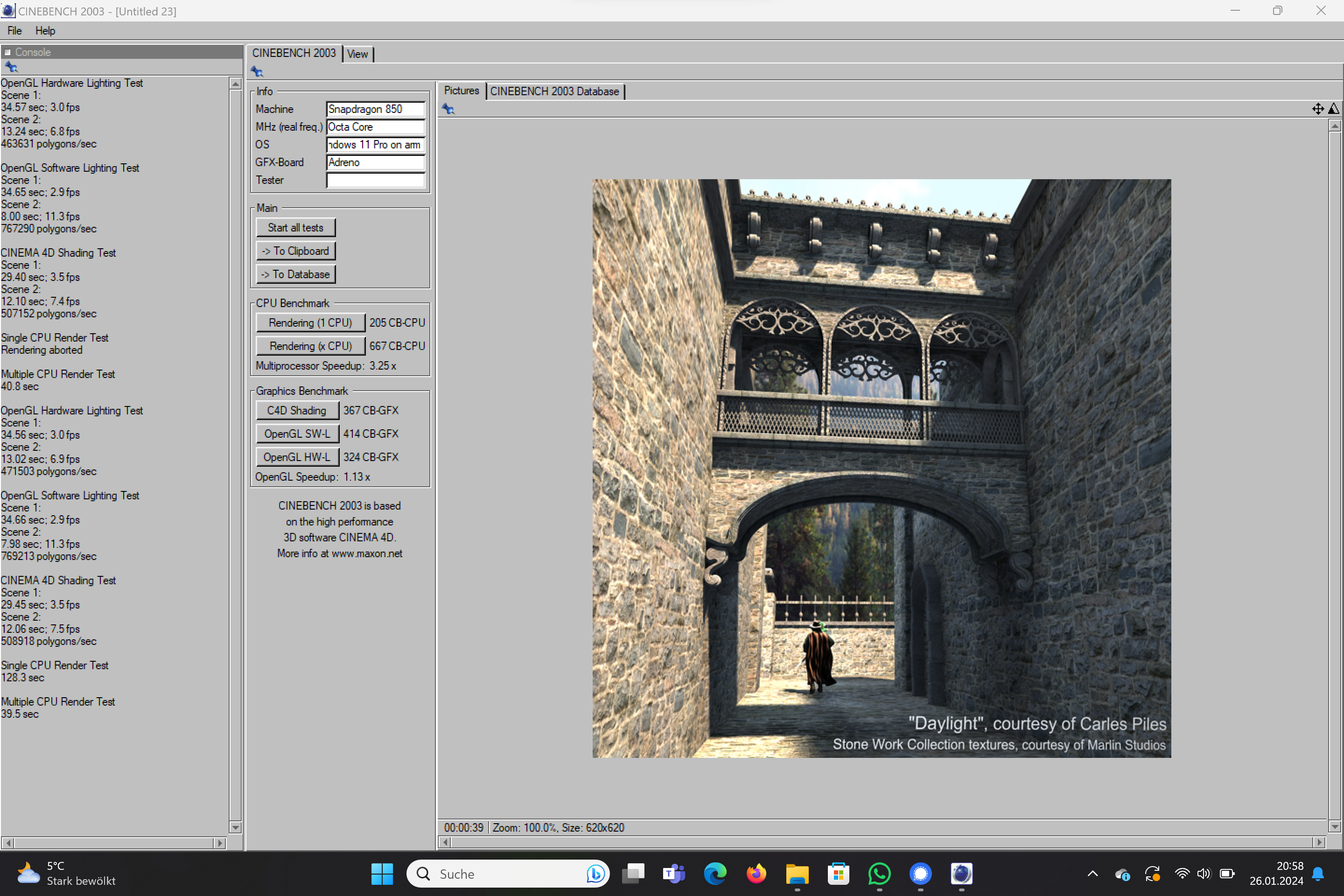

CineBench 2000 und 2003 auf einer "modernen" arm CPU und Windows 11 Pro:



[andi_sco]

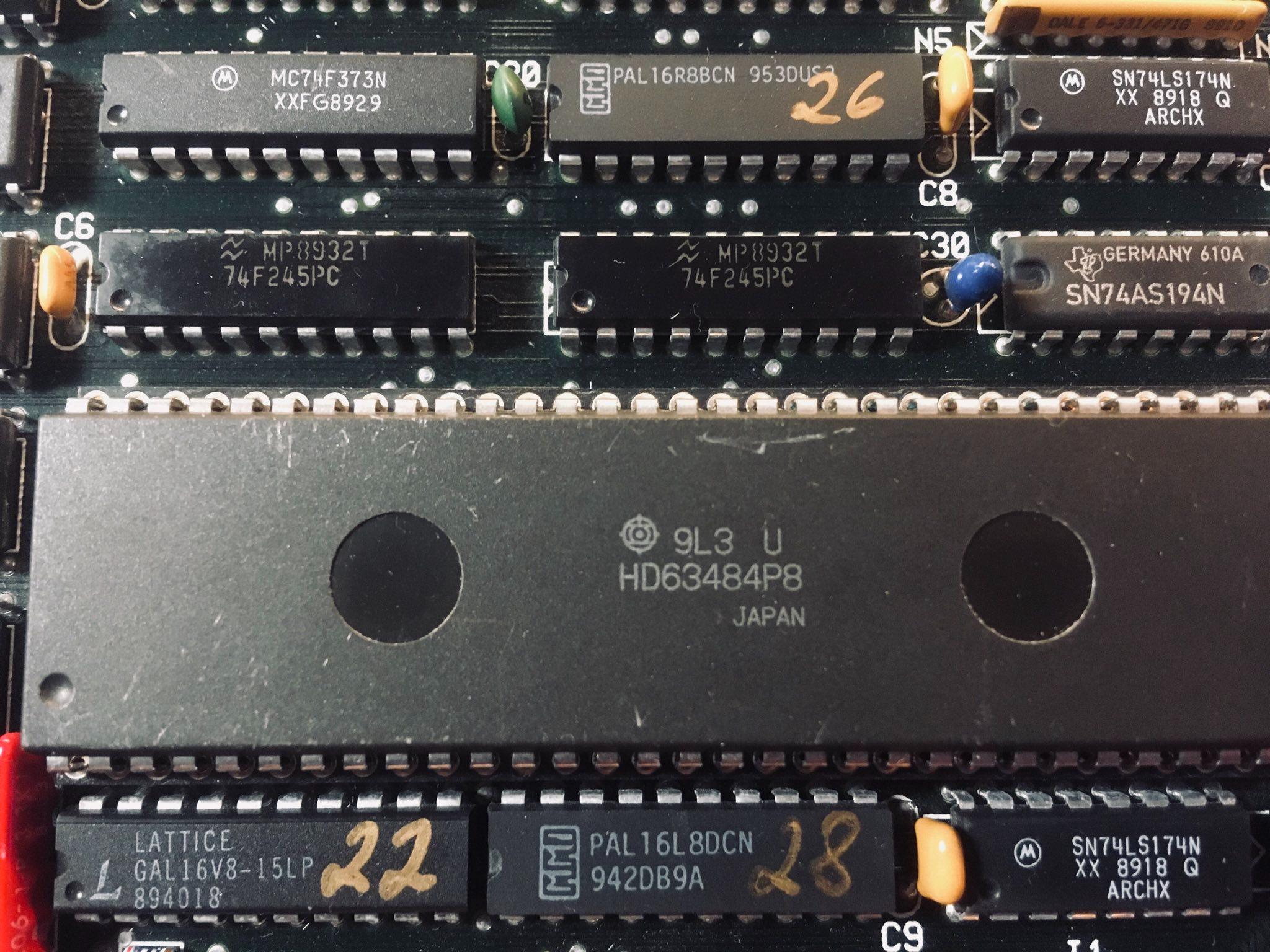

Kann jemand das Logo mit den zwei Wellen zuordnen? Ist genau über dem großen Grafikchip in der Mitte



[lowrider20]

Logo

National Semiconductor



[Masterchief79]

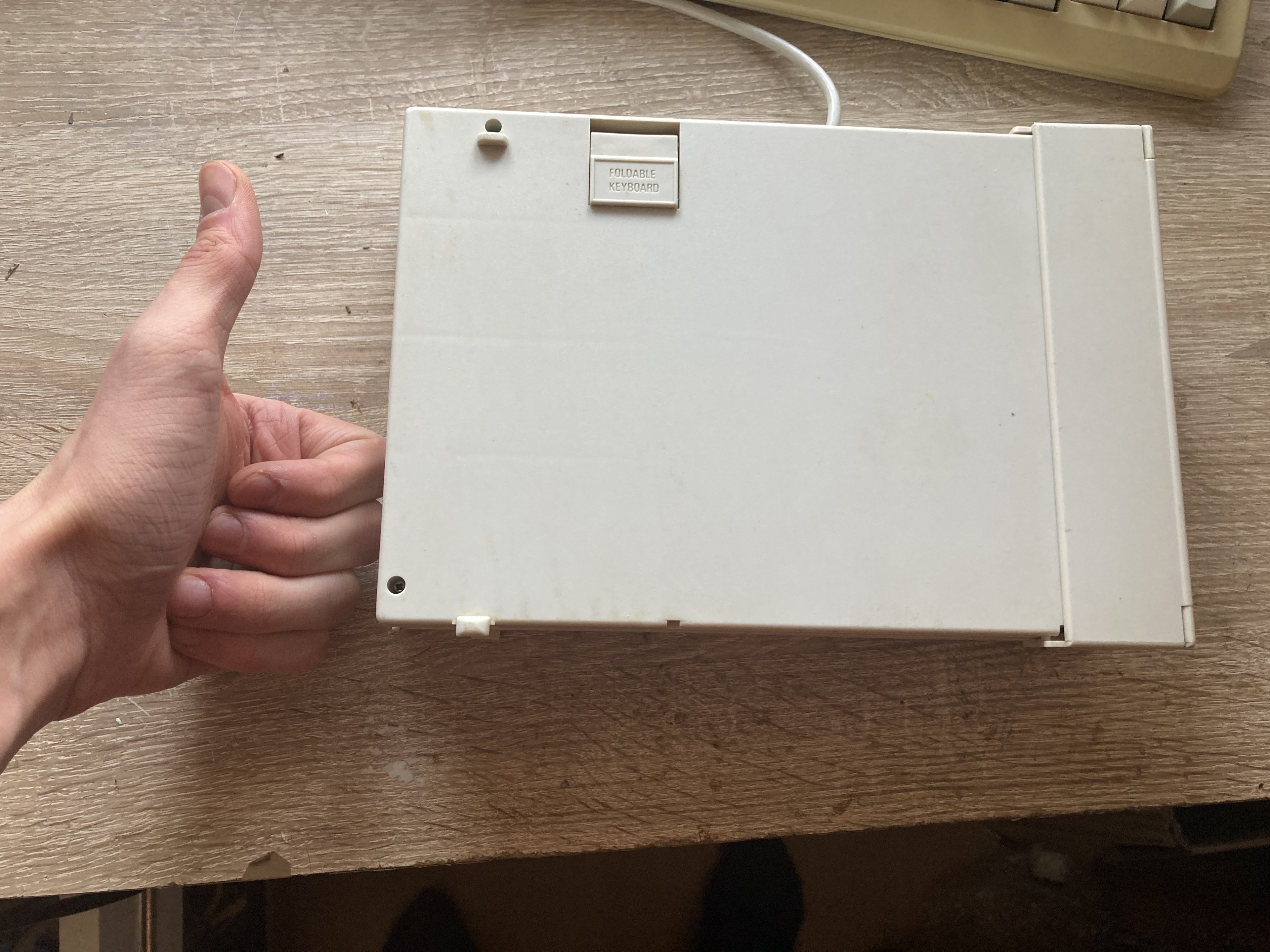

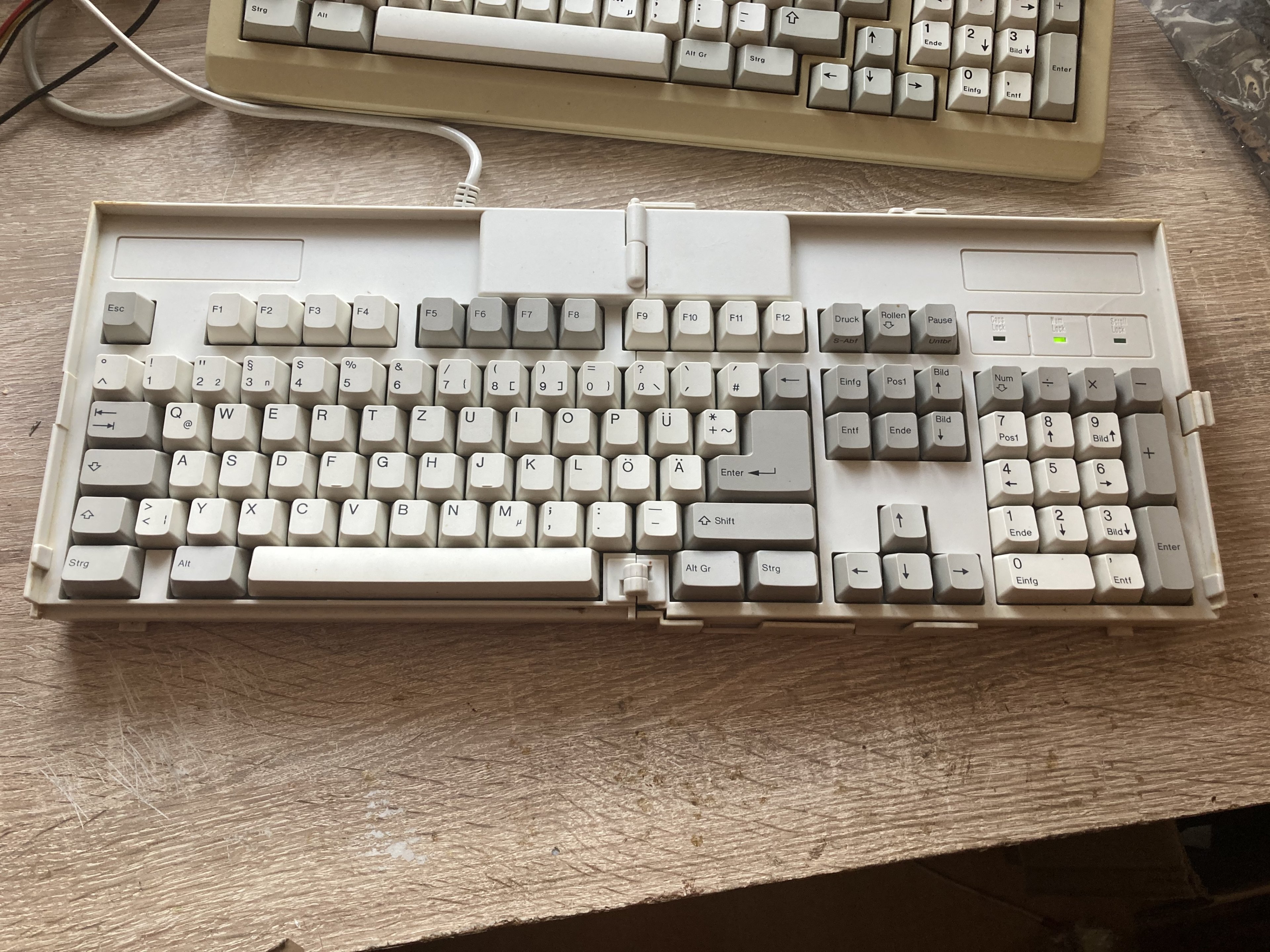

Welches dieser Worte gehört nicht zur Gruppe?

• Mechanische Tastatur
• Fullsize
• Double Shot Keycaps

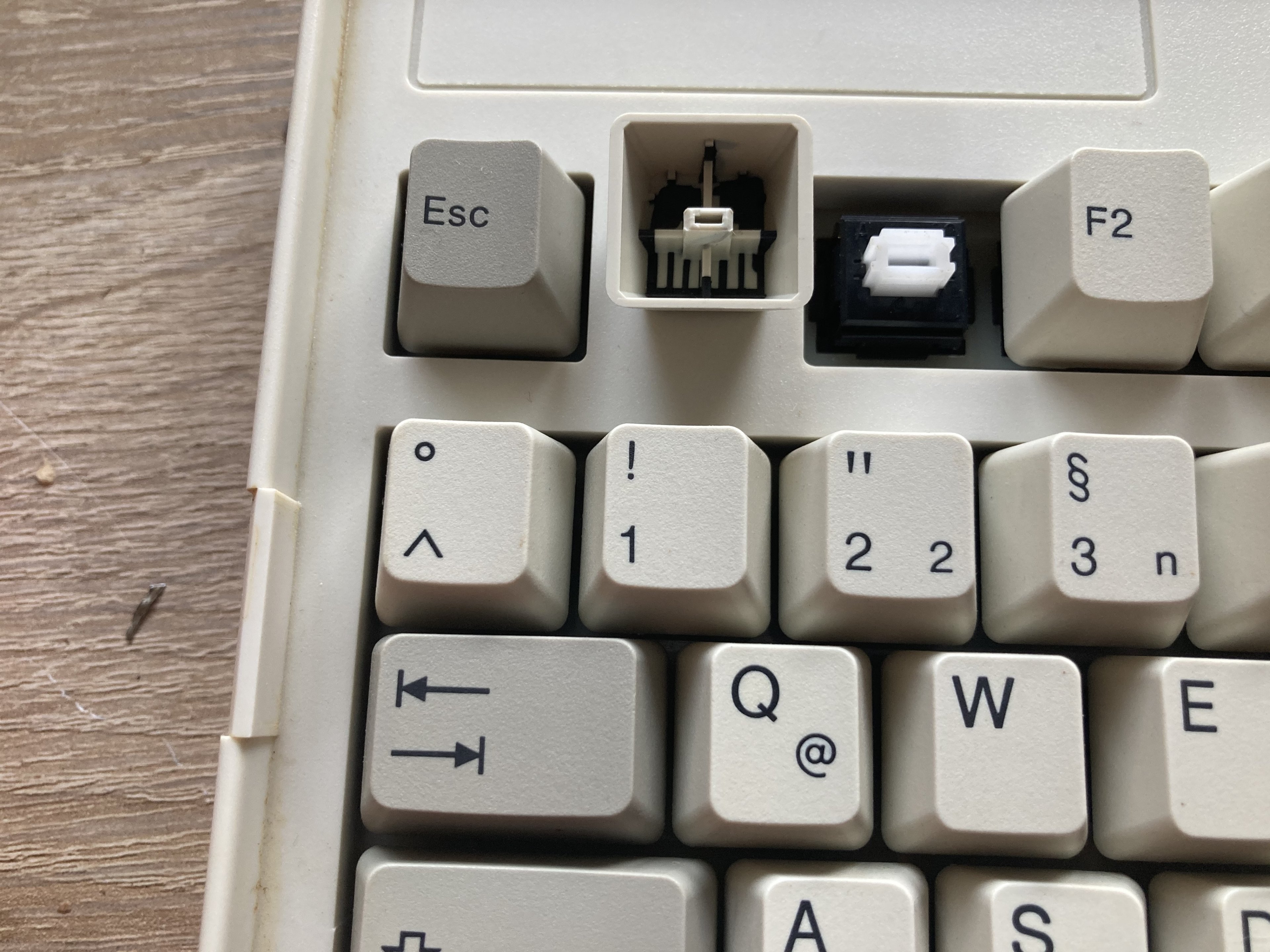

• weiße clicky ALPS Schalter
• Faltbar?!

Zu dem Modell findet man unglaublich wenig im Netz, nur meine eigenen Anfragen die ich vor Jahren mal gestellt habe. Denkbar ist, dass das ein Prototyp in Kleinserie war. Das PCB ist handgelötet. Wenig verwunderlich hat sich das Konzept nicht durchgesetzt
