Der Retro-Hardware Bilderthread

[Stratotanker]

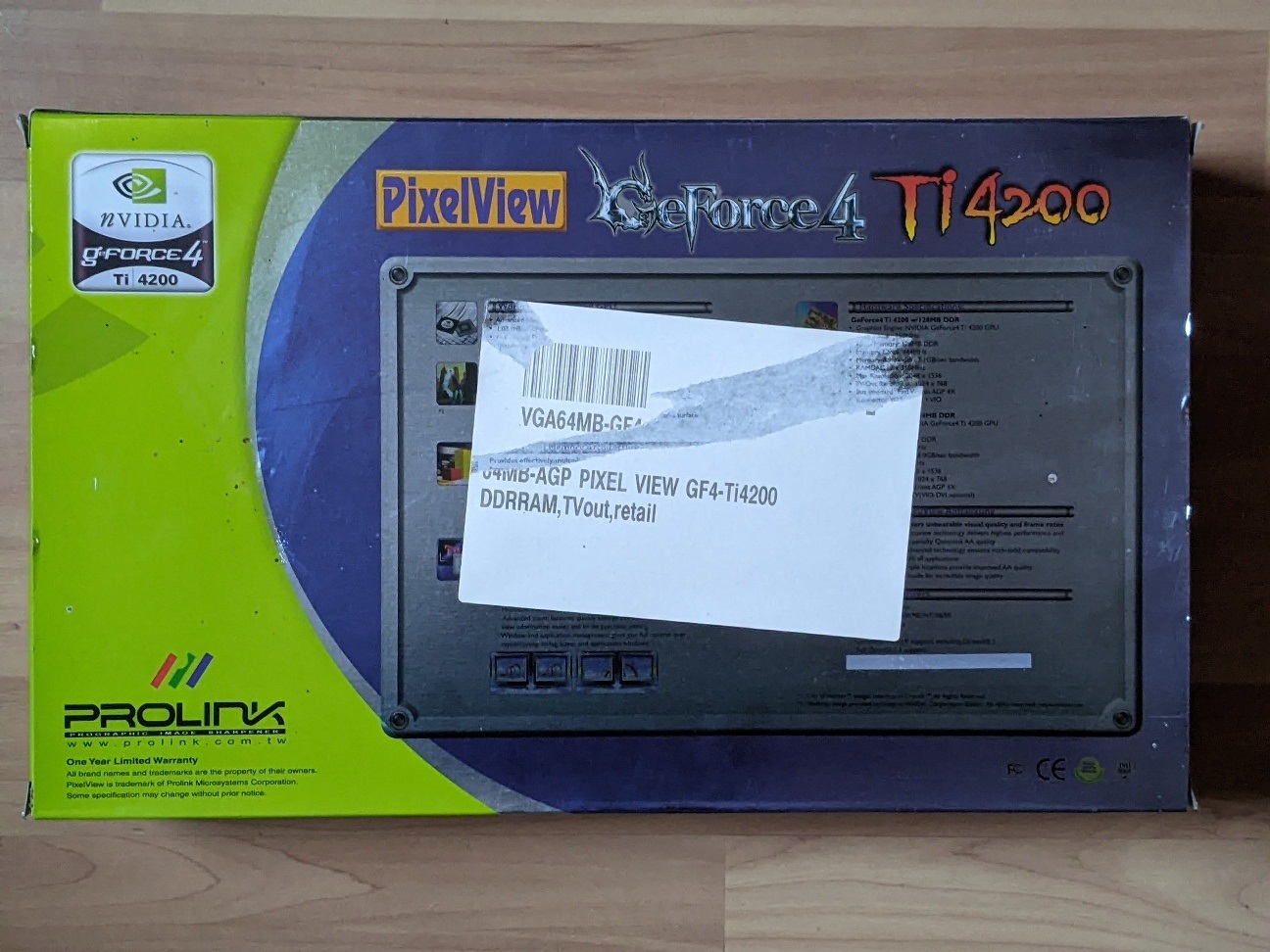

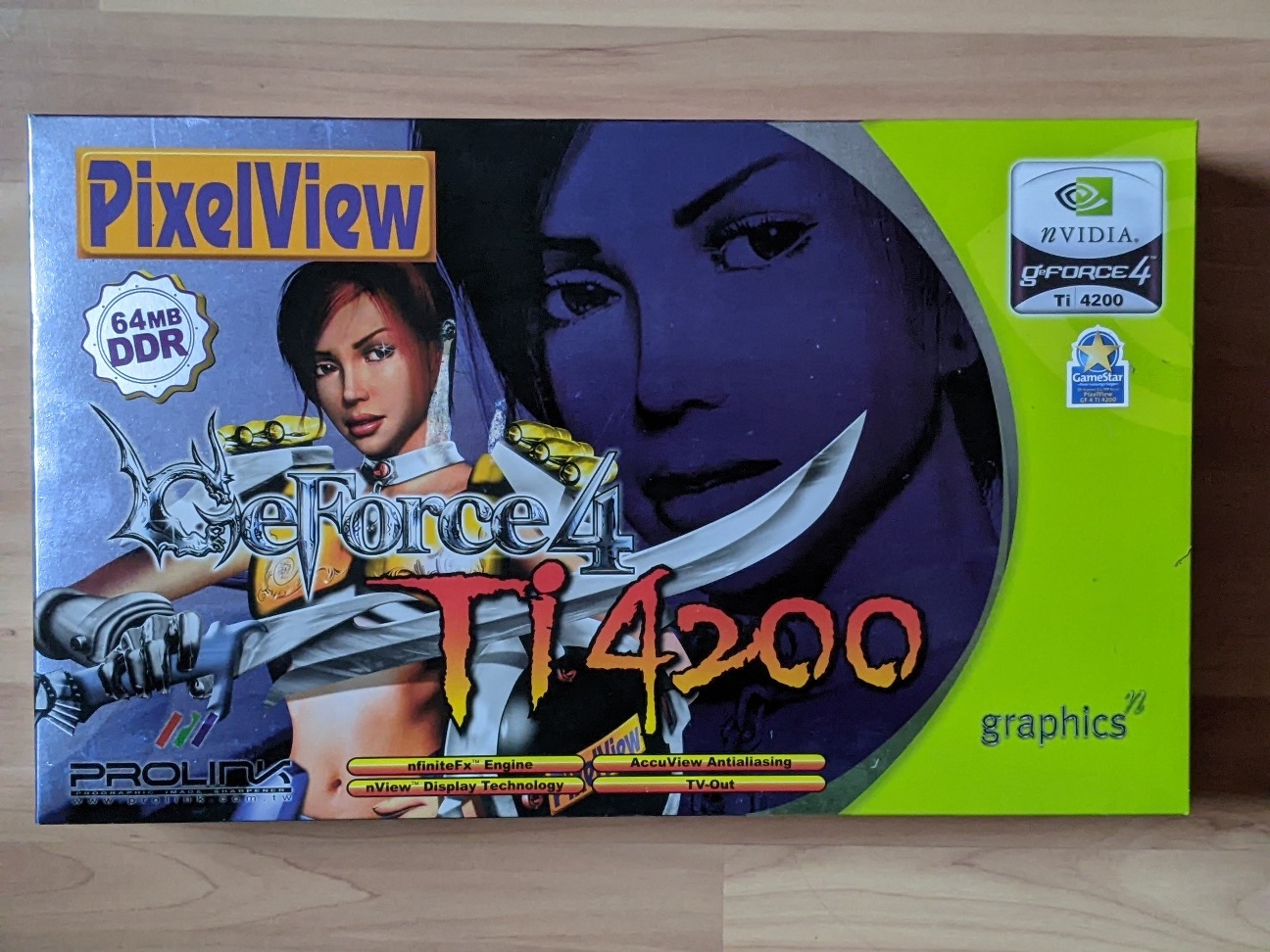

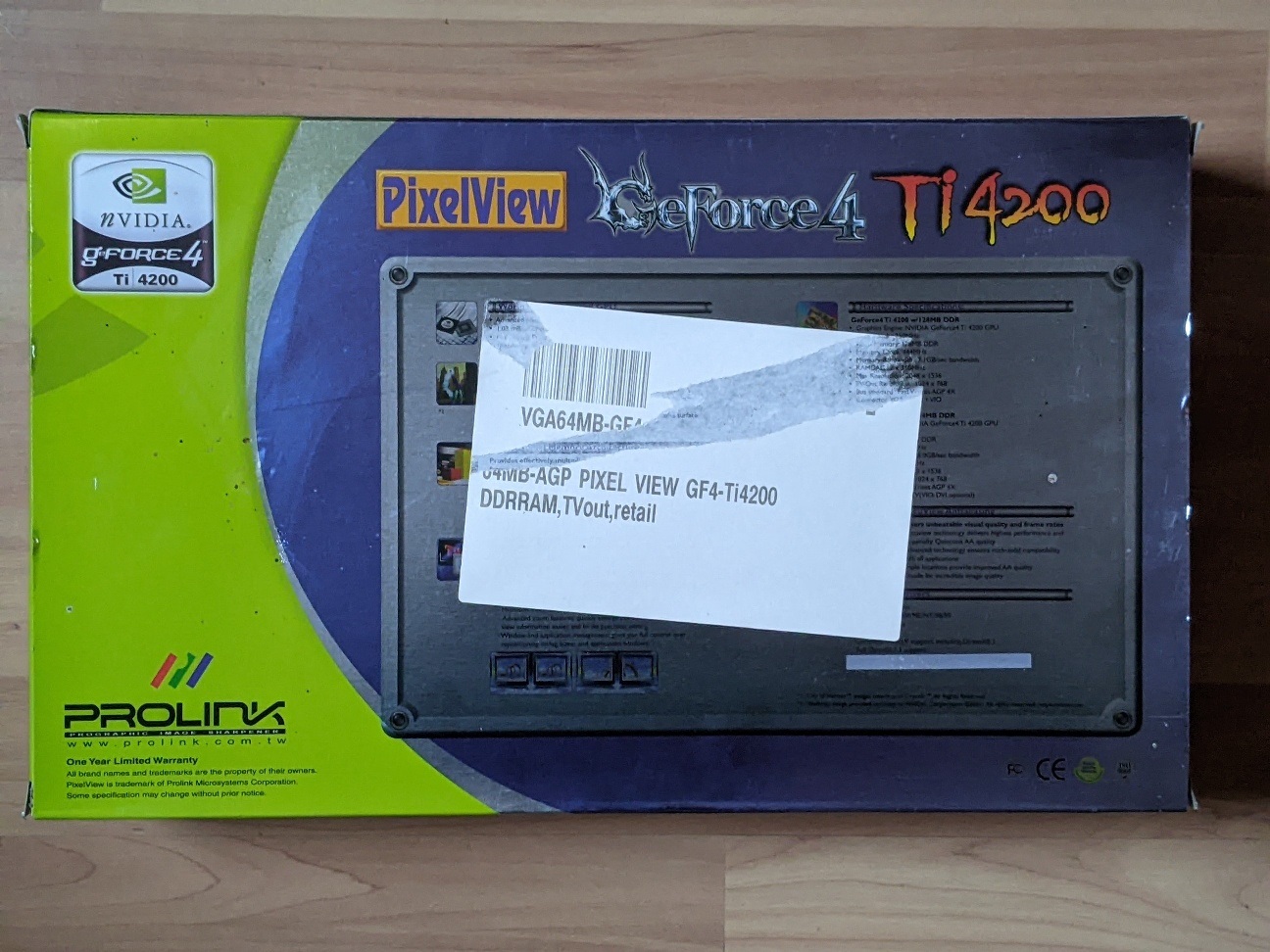

Was man nicht so alles wieder findet, wenn man bei den Eltern ist. Die Karte ist schon lange weg aber der Karton ist noch da. Wie bekommt man den Aufkleber auf der Rückseite ohne Schäden ab?



[konkretor]

Mit einem Föhn



[Karre]

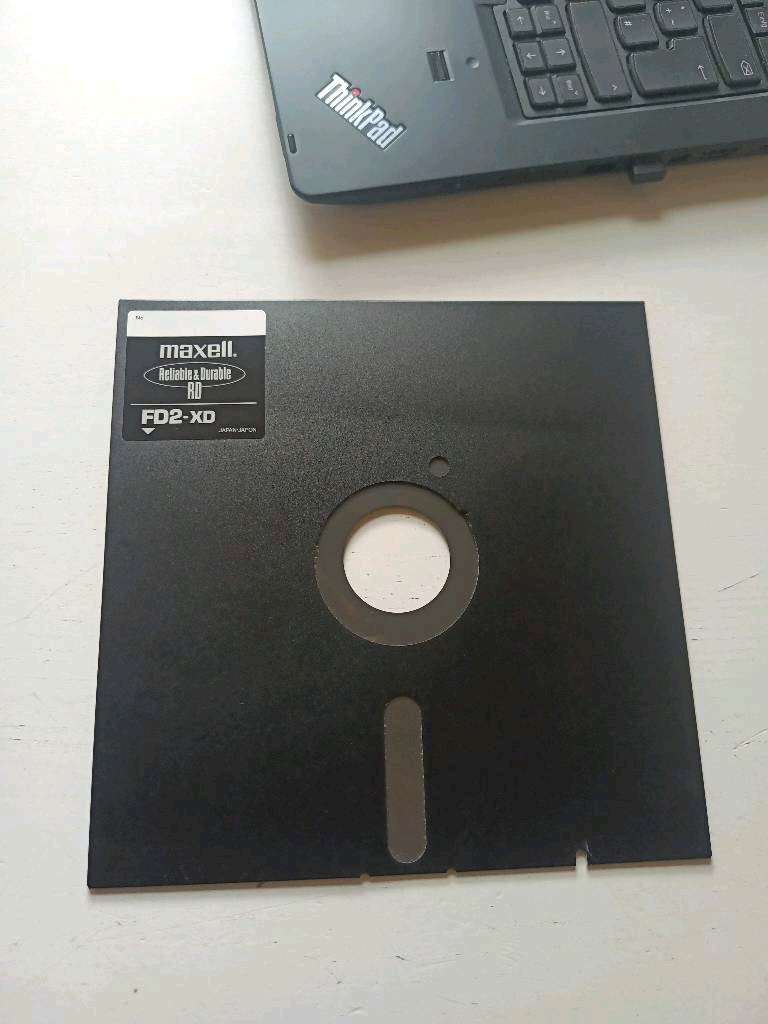

8“ 260kb

Wenn ich mich nicht irre, kann die 2D 1 MB …

Kein Laufwerk für versuche ^^



[HerrAbisZ]

Und ich dachte du steckst es in den ThinkPad da. 🤣



[Stratotanker]

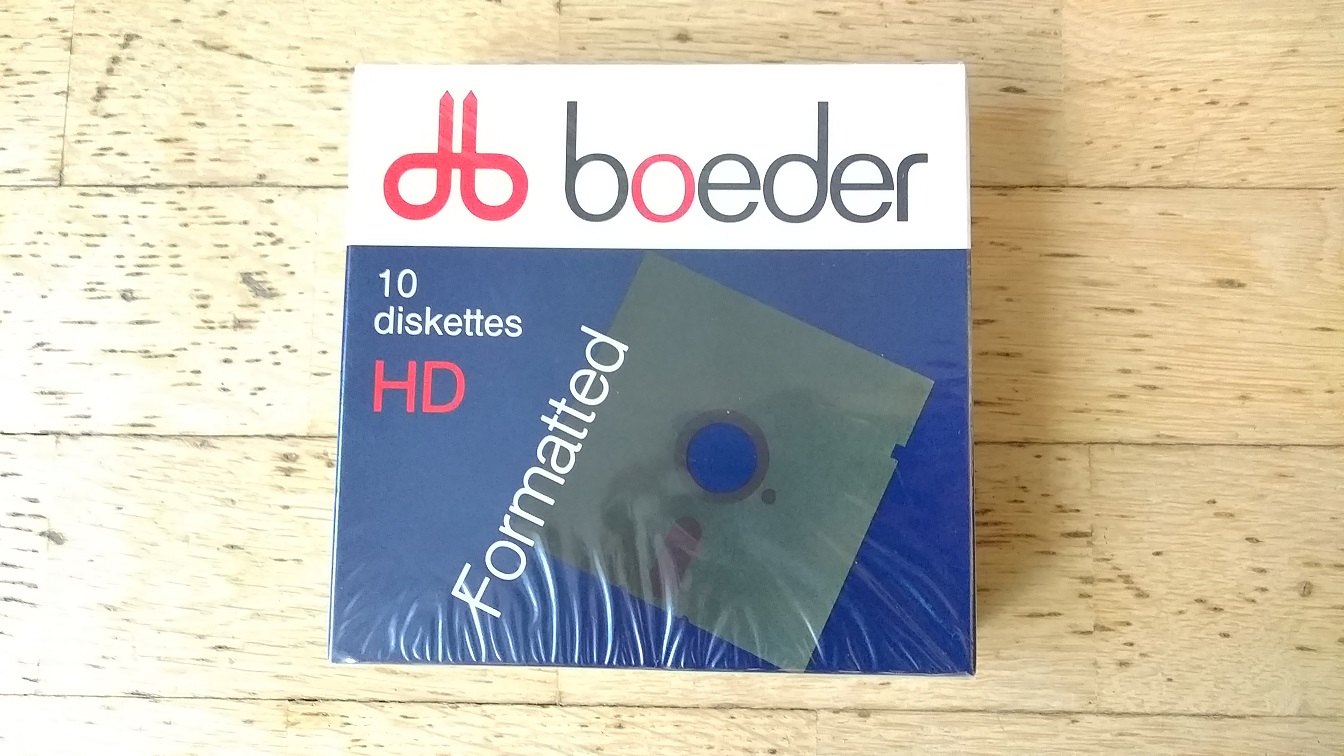

Oh, eine 8" Floppy. Ärgere mich immer noch, dass mein Kollege das versiegelte 10er Pack entsorgt hat, bevor ich es an mich nehmen konnte. Immerhin konnte ich die 5 1/4" Kiste retten.


Bild dürfte hier schon einmal gezeigt worden sein, da von Juni 2019.



[cl4w]

Leider funktionieren viele, selbst neue Disketten, nicht mehr wirklich, so meine Erfahrung mit 3,5", CD Rohlinge auch nicht so toll.



[Stratotanker]

Disketten Ende der 80er, ganz frühe 90er sind meistens noch nutzbar. Als die CD kam, ging die Qualität von Floppy und CD gleichermassen runter wegen Preis und technischer Entwicklung von DVD und Flashspeicher.

Habe einige Kisten mit 3,5". Viele funktionieren noch vor allem die Original Microsoft und Siemens Dinger. Auch Sony ist gut. Totale Enttäuschung damals BASF und die 50Pfennig Billigteile. Alle bereits tot und entsorgt.



[RaptorTP]

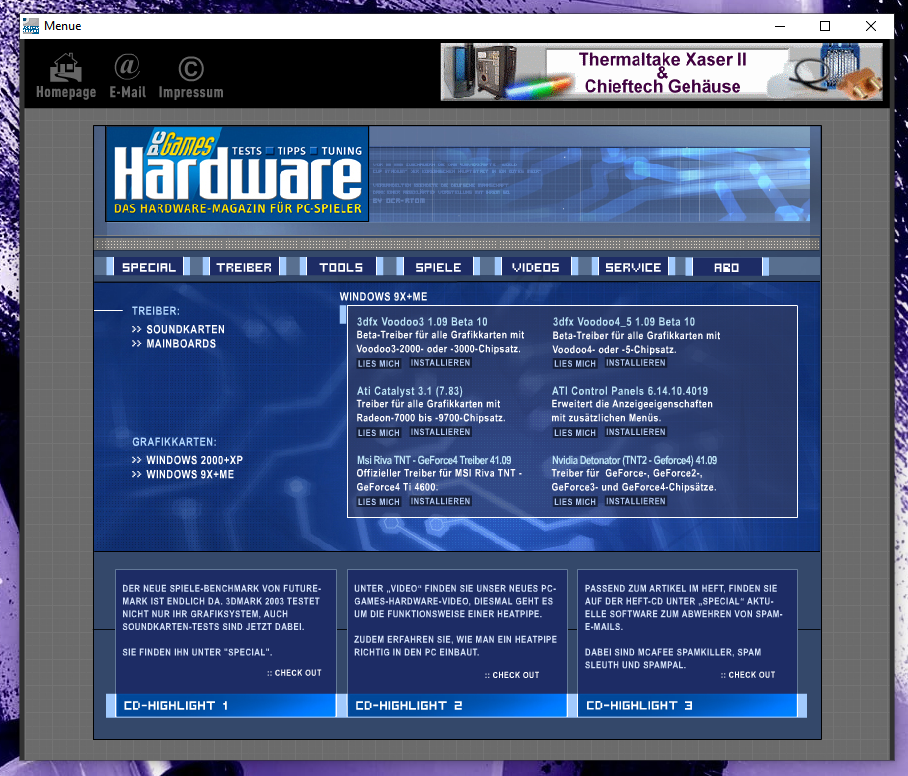

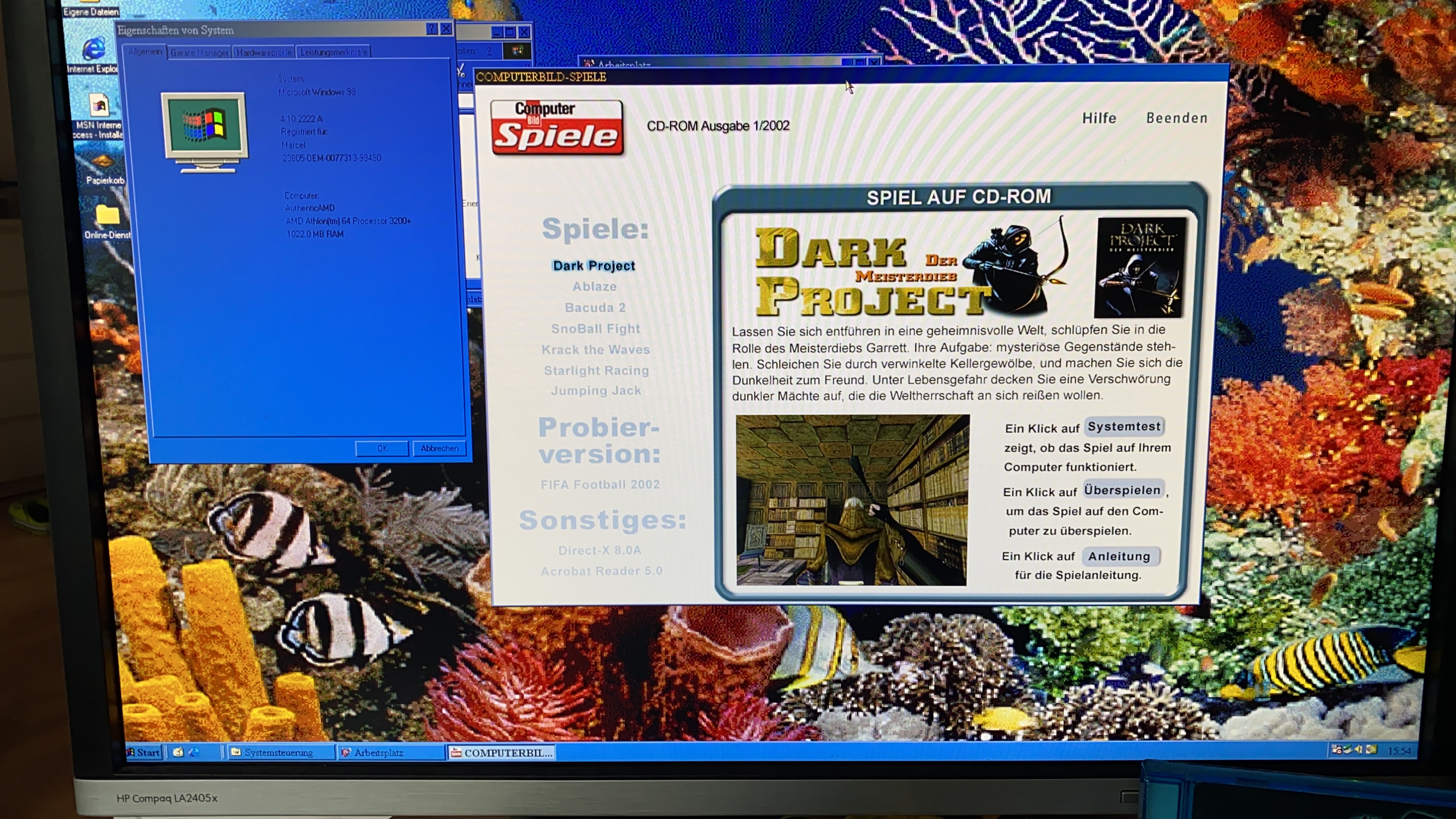

Achja, alte Datenträger:

Das kickt ganz schön vom Retro Faktor.
Wahnsinn mit all der alten Werbung usw. drin.

Bin gespannt ob die Datenträger noch tun - haben ja auch schon paar Jahre aufm Buckel.
Vor Sonne geschützt sollte das aber drin sein (wenn nicht irgend ein Abrieb entstanden ist)

Update: sieht gut aus



[d2boxSteve]

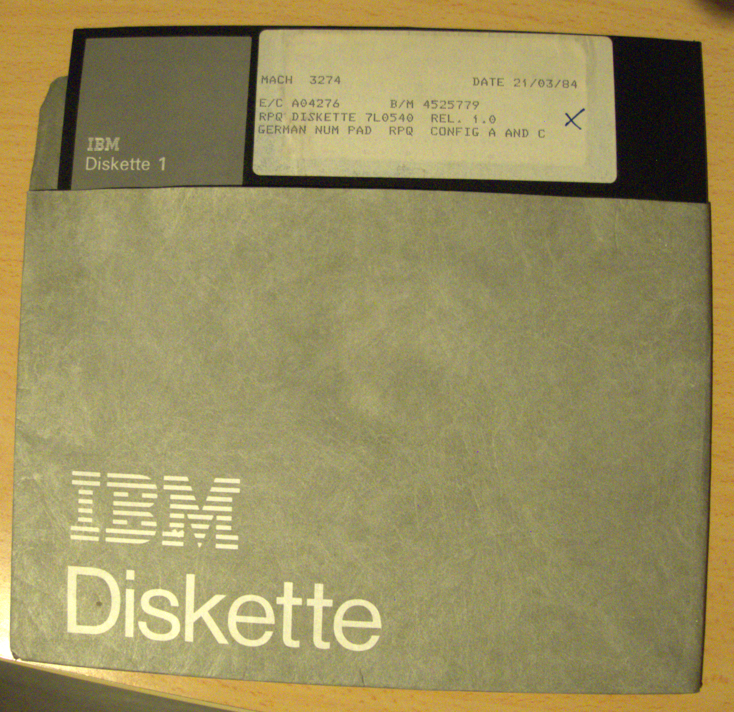

8" ... da hab ich auch noch was rumliegen :=)



[minimii]

Kann ich auch? 🙈



[Stratotanker]

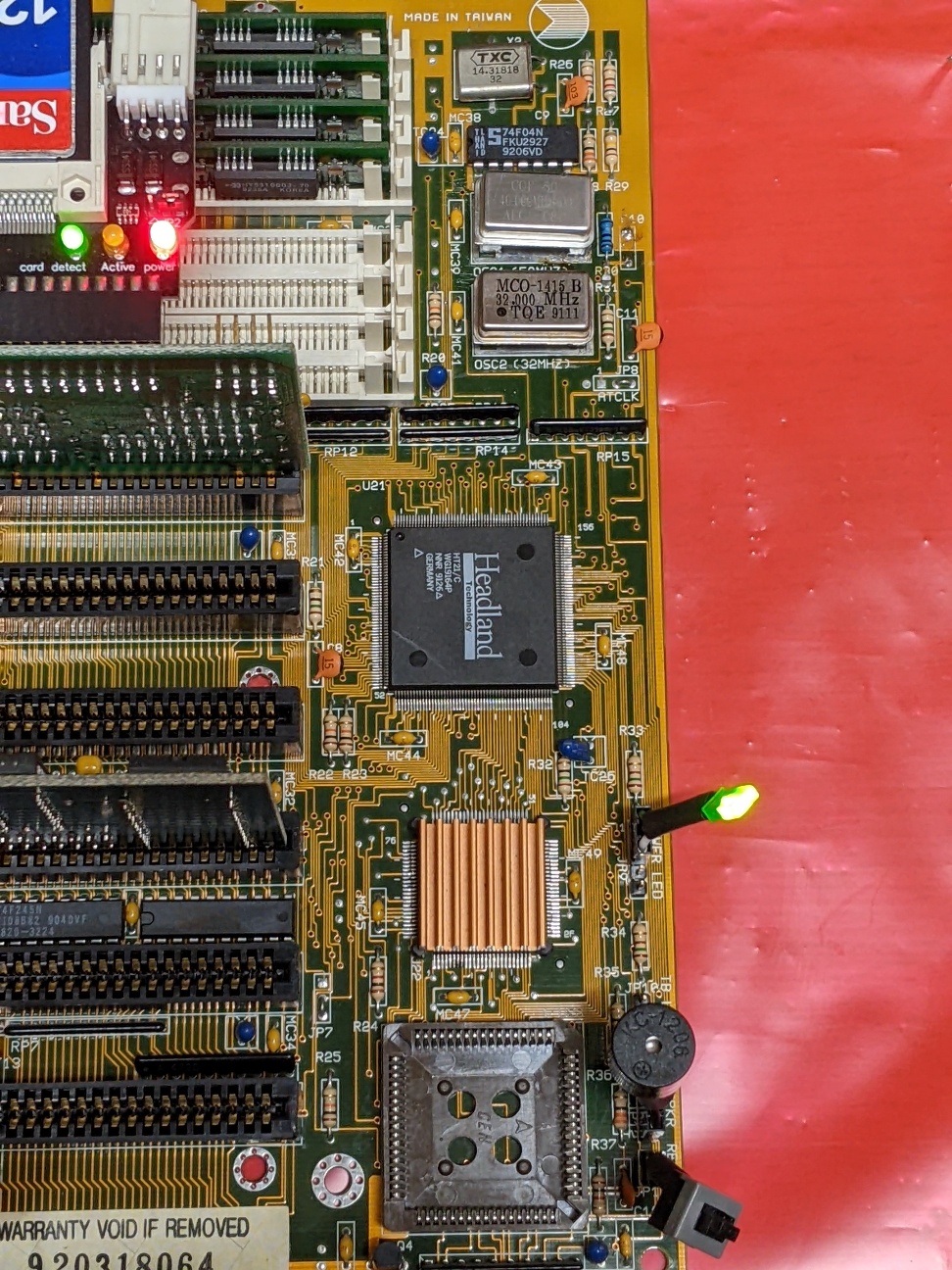

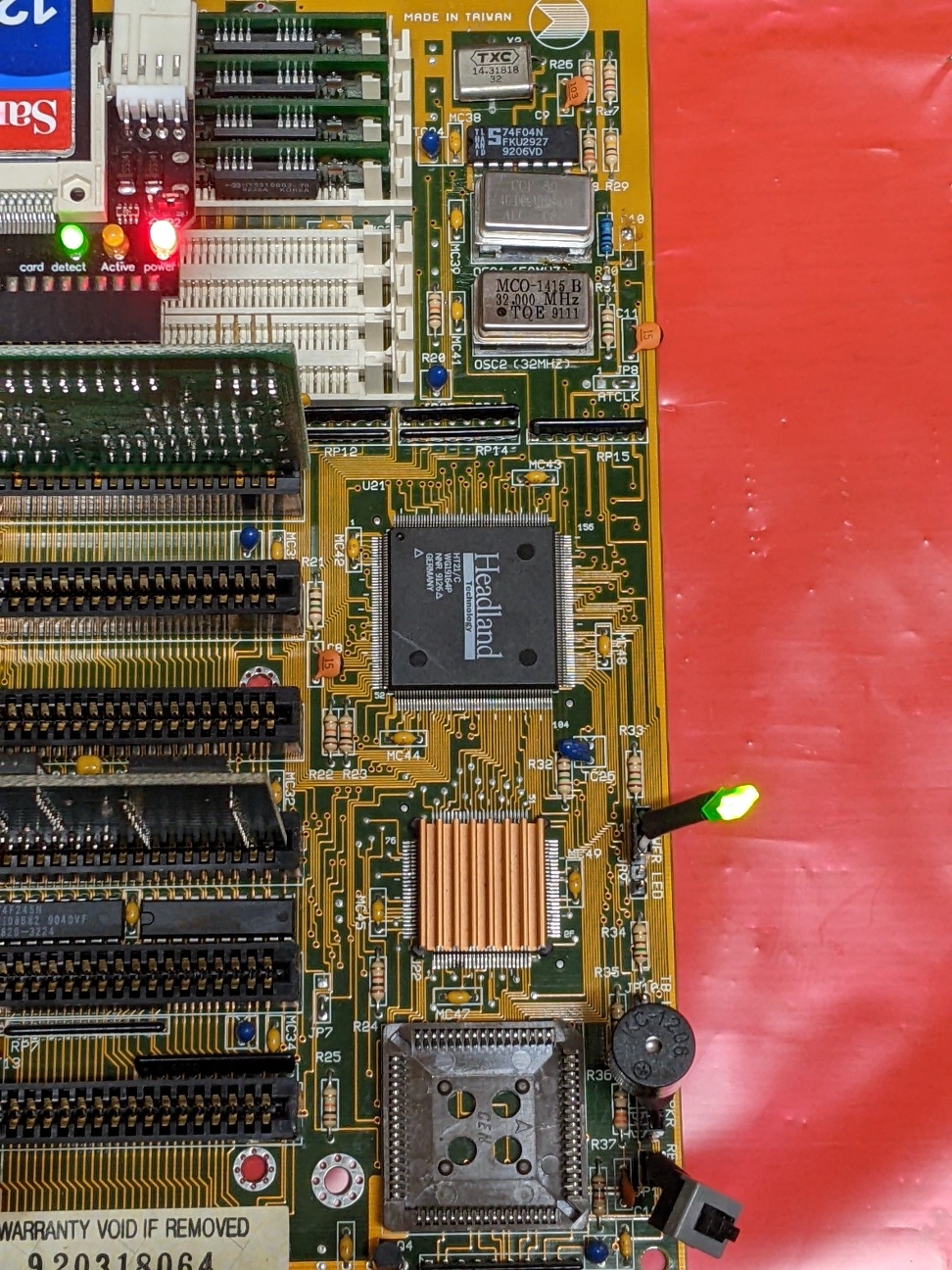

Basteltrieb bleibt. Habe den zweiten Quartz auch auf einem Sockel platziert und die Brücke zwischen R30 und R31 aufgehoben. Die sorgt dafür, dass der Chipsatz auf Pin43 CLKASN und PIN45 CLKX2 jeweils 32MHz als Input haben. CLKASN wird vom Chipsatz mit 1/4 auf PIN208 SYSCLK gegeben. CLKX2 wird unverändert auf PIN117 POCCLK durchgereicht, wenn die CPU mit vollem Takt laufen soll.
Dann noch den fehlenden 10 Ohm Widerstand eingesetzt R30 (der kleine blaue). Einen passenden 15pf Keramikkondensator habe ich leider nicht. Also erstmal ohne.

Fazit: ISA Bus hat saubere 8MHz und die CPU rennt mit 20MHz. Beim 50MHz Quartz postet das Board aber DOS startet nicht. Entweder schafft der Headland HT21 das nicht, da er nur bis 20MHz freigegeben ist oder die Speicherzugriffe gehen schief weil MEMR auch von SYSCLK abgeleitet wird.

Steht auf Seite 6 vom Datenblatt.
https://theretroweb.com/chip/documentation/ht21p-datasheet-64512a7179e9d102017984.pdf

Frage: Hat jemand einen 45MHz Quartz? Will jetzt nicht unbedingt für 9€ so ein Teil in der Bucht angeln.



[Masterchief79]

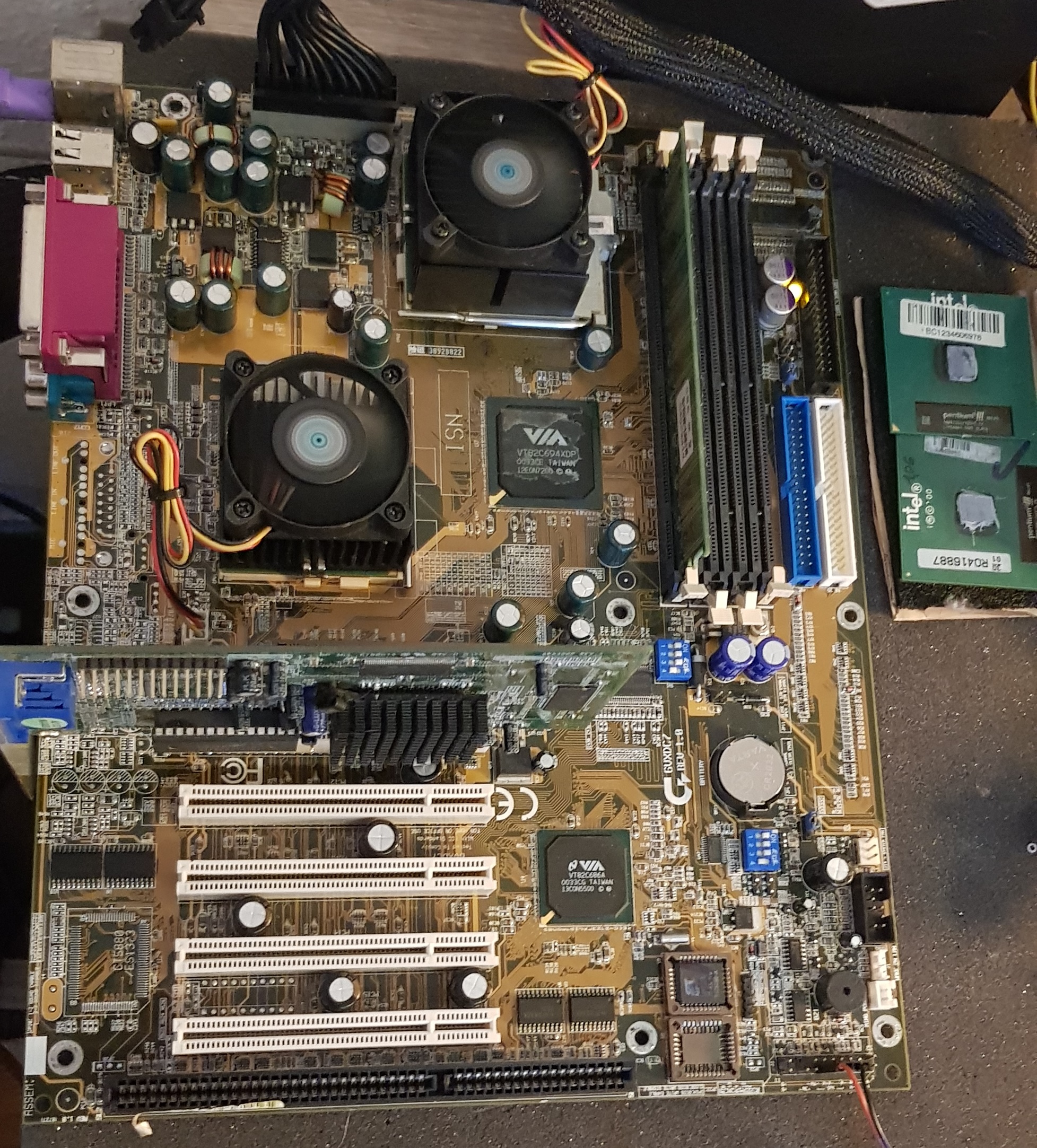

Ich hab heute dieses Board wiederbelebt bekommen - von einem anderen Connoisseur auf eBay als Platinenschrott aussortiert.

Das ist ein Gigabyte 6VXDC7, seines Zeichens Pentium 3 Dual Socket Board. Theoretisch auch Dual Tualatin 1,4GHz fähig, ich habs aber erstmal mit 1GHz CPUs in Betrieb. Ich wollte das unbedingt als Untersatz für meine (ebenfalls noch in Reparatur befindliche) Voodoo 5500 AGP haben.

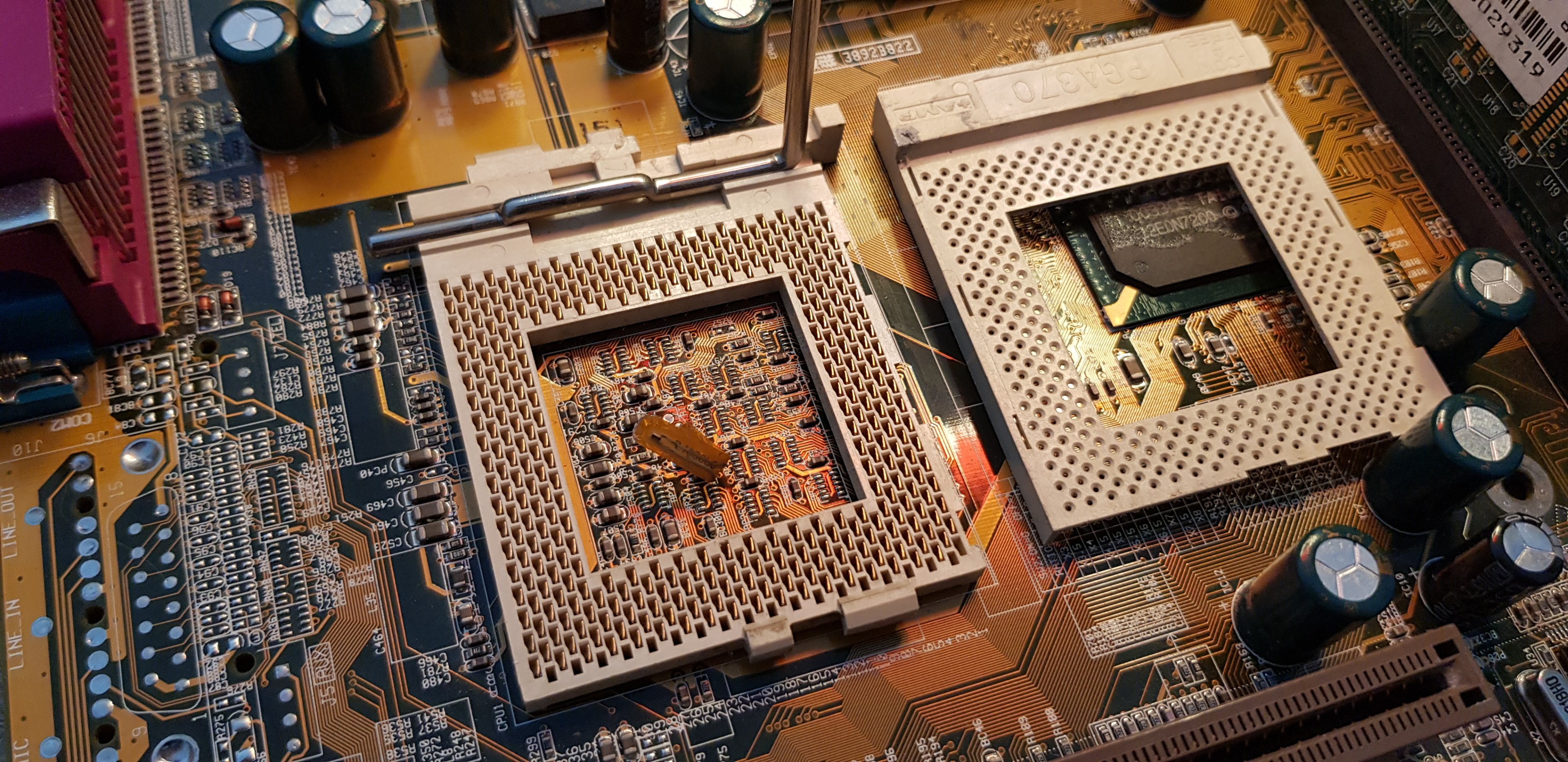

Das Board postete nicht und beide CPUs bekamen nur 1,3V (eigentlich 1,7V). Ersteres konnte durch ein neues BIOS gelöst werden (danke bschicht86 aus dem HWLuxx). Die Spannung geht wahrscheinlich auf eine gebrochene Leiterbahn oder gerissenene Durchkontaktierung zurück. Ich konnte aber einfach die VID Pins am Controller brücken und bekomme jetzt 1,7V anliegend.

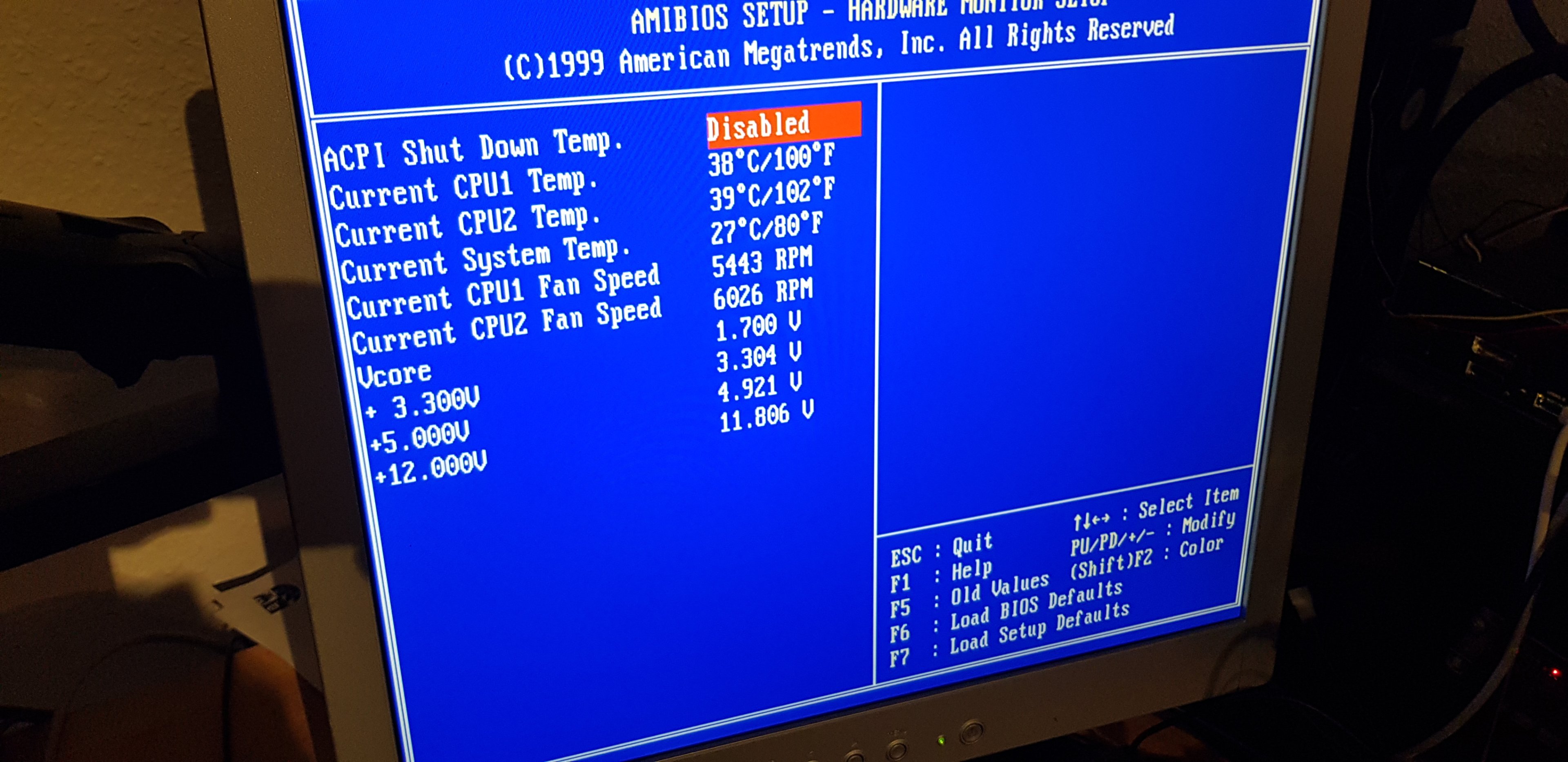

Hier nur mal ein Bild bei der Diagnose und der HWMonitor im BIOS mit der Spannung.

Morgen wird Windows 98 installiert (Edit: Doch nicht, ist nicht Multi CPU fähig. )
Ist btw mein erstes Dual Socket Board überhaupt. Ich find die Dinger schon schwer Chef. Diesem fehlen allerlei Features wie z.B. Onboard Sound, aber dafür gibts ja genug PCI und ISA.



[andi_sco]

Windows 98

Ja, da hilft nur ein NT basiertes Windows



[HerrAbisZ]

Morgen wird Windows 98 installiert

Wieso nicht win98SE ? Oder besser W2K - weil kann win98 schon Dual CPU`s ?



[Karre]

Dual CPU und Voodoo Grafikkarten ist immer bissl doof.

Die beste Leistung bringen win98 Treiber. Aber problematischer ist halt der mangelnde Support für spiele ..



[JunkyardSpecial]

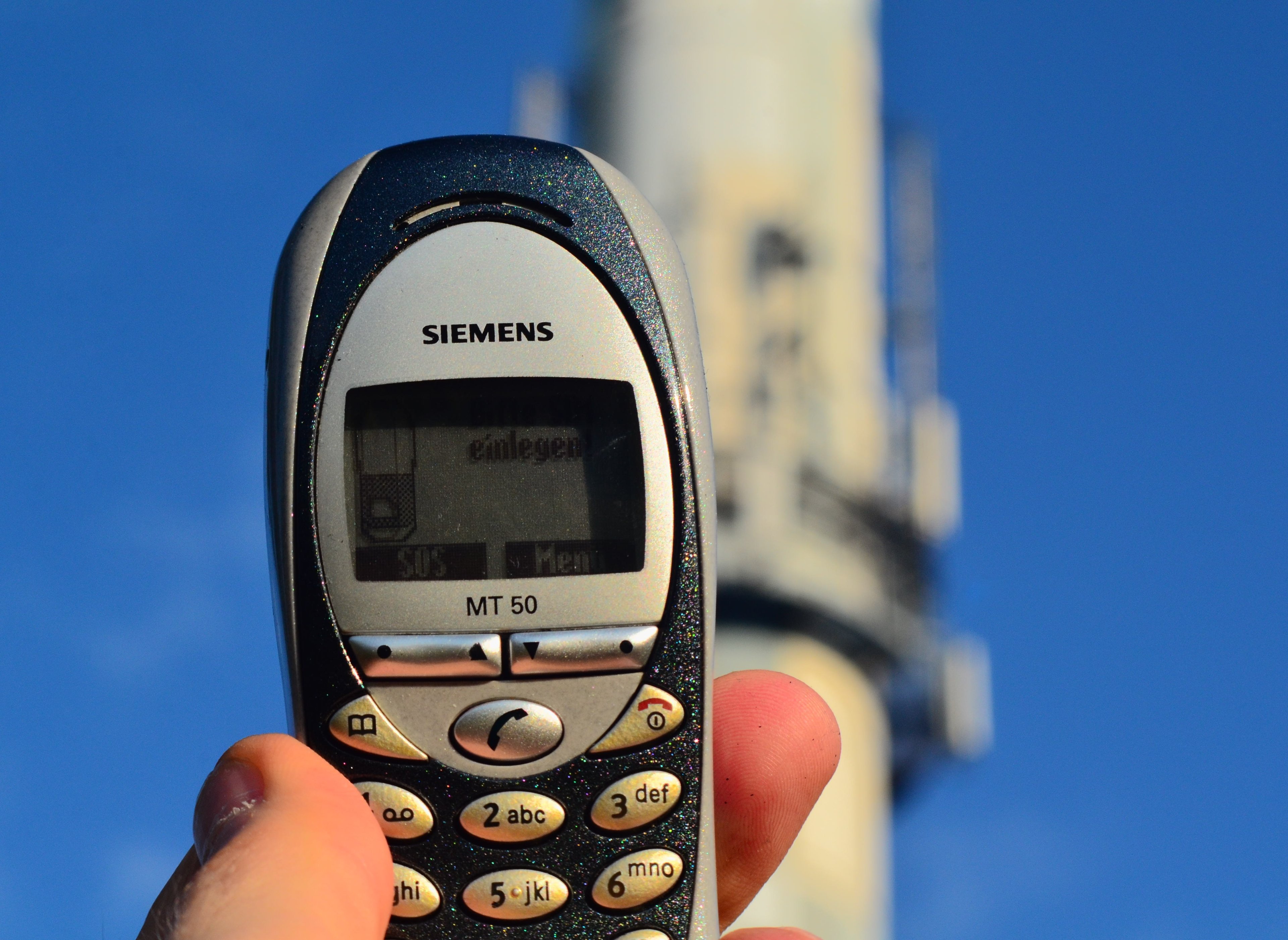

T für T-D1-Simlock. Java und GPRS! Könnte man theoretisch entsperren (COM-Kabel vorhanden), aber die entsprechende Software ist anscheinend "lost to time" wie man im Englischen sagen würde. Alle Links tot.

https://www.zdnet.de/20001097/siemens-m50/
https://www.gsmchoice.com/de/katalog/siemens/mt50/



[lowrider20]

Könnte man theoretisch entsperren

Aber funktionieren aktuelle Sim-Karten bei den alten Dingern noch? Es wurde da ja mal was beim verfügbaren Speicher geändert. Und dadurch wurden sie inkompatibel zu alten Handys.



[JunkyardSpecial]

Da bin ich überfragt. Meine relativ aktuelle (2020?) mini-SIM läuft jedenfalls in noch älterem Siemens S25 von 1999. 5V-only sollten wirklich nur die uralten Geräte vor 1998 sein. Zum Beispiel Autotelefone Mitte der 90er.



[lowrider20]

5V-only

Das könnte es auch sein.

Edit: Es war die Umstellung auf 1,8V Simkarten. Da war irgendwas mit den alten Knochen.



[Zombieeee]

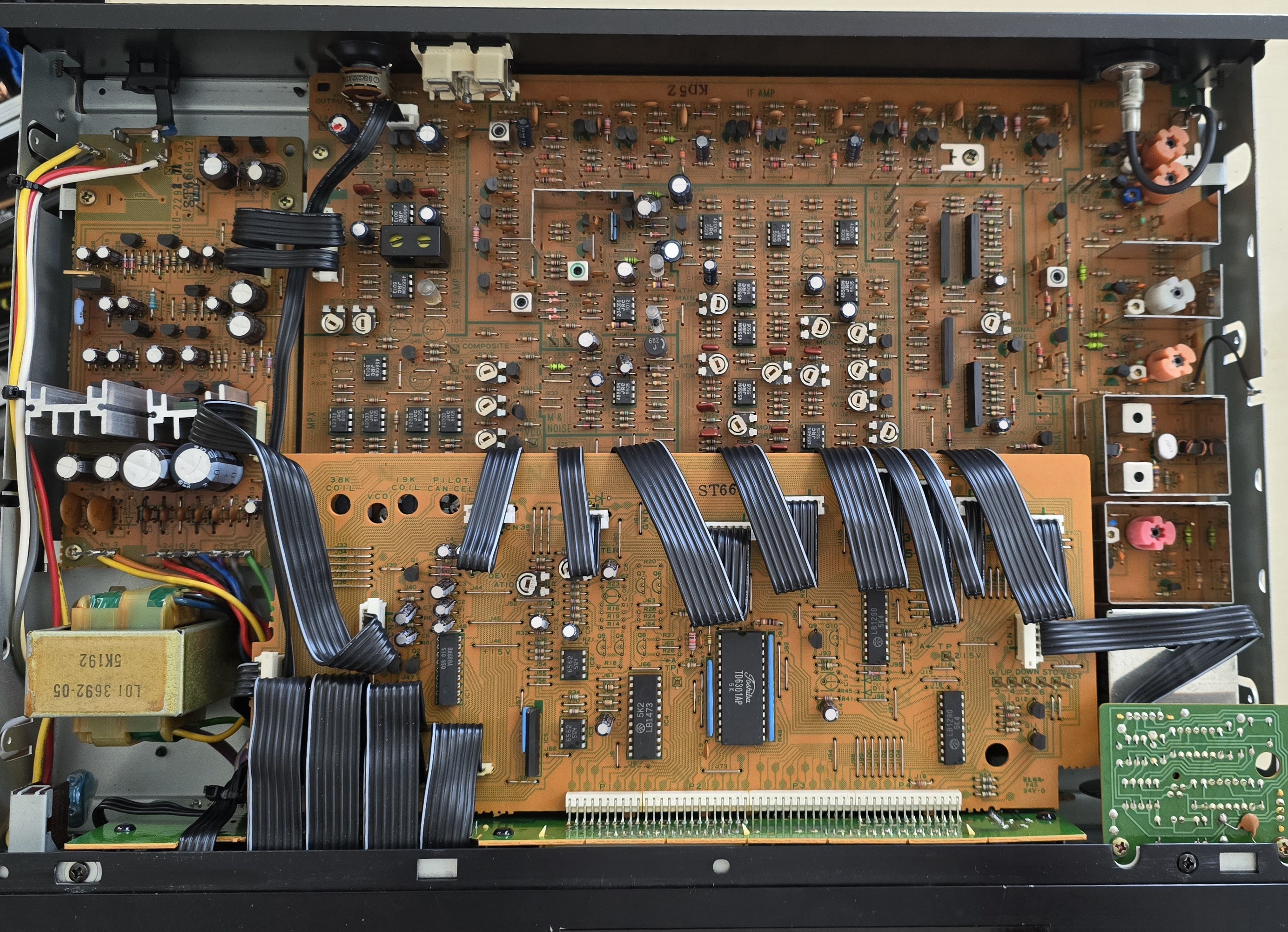

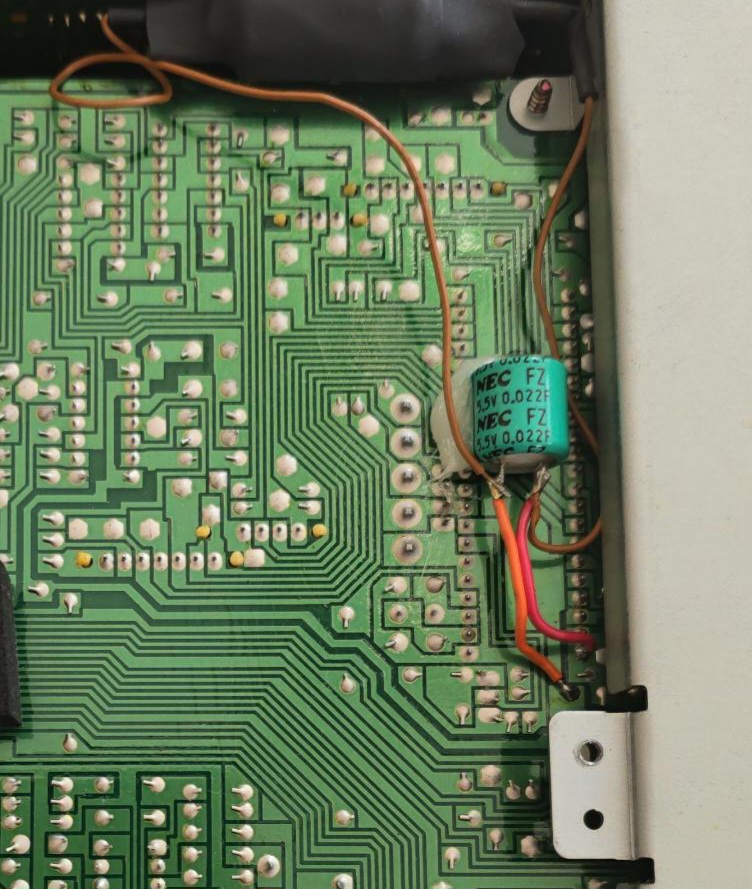

Was man früher noch alles brauchte, um UKW zu empfangen 😁



Komische Konstruktion, ob das vom Werk so war, oder "Tuning"?
Auf jedenfall waren noch die Garantie Siegel drauf, kann aber auch der Verkäufer drauf geklebt haben.



MfG
Zombieeee
