Hallo liebe CB Community,
letztes Jahr hatte ich meinen Dreamcast Casemod hier im Forum gepostet:
https://www.computerbase.de/forum/threads/dreamcast-one-pc-projekt.2030907/
Dabei war u.A. das Stichwort 3D Druck gefallen.
Ich hatte mich zuvor nie mit dem Thema auseinander gesetzt. Als ich mich aus Interesse
etwas damit beschäftigt hatte, war ich erstaunt, was alles mit
3D Druck möglich ist und Einsteiger Drucker recht erschwinglich sind.
Ich habe mir dann einen Anycubic I3 Mega S zugelegt, mit dem ich inzwischen viele Dinge
gedruckt habe. Somit habe ich für mich ein neues Hobby entdeckt.
Ich hatte geplant an meiner Dreamcast ONE die Front neu zu machen. Primär, weil mir diese
nicht so ganz gefallen hat, aber auch weil ich keine Verwendung für 4 Front USB Anschlüsse habe.
Ich hab dann angefangen diverse Frontteile zu drucken. Kaum hatte ich diese fertiggestellt
konnte ich nicht mehr aufhören und habe nun über einige Wochen hinweg
zahlreiche Teile für meine Dreamcast neu gemacht.
Hardwareseitig ist alles gleich geblieben und besteht weiterhin aus den folgenden Komponenten:
AMD Ryzen 5 Pro 4650g
Noctua NH-L9a-AM4 CPU Kühler
ASROCK X300M-STX
Intel Dual Band Wireless-AC 8265NGW ()
2 x 8 GB Crucial Ballistix SO-DIMM DDR4-3200
960 GB Corsair Force MP510 (M2)
1 TB Samsung 970 EVO (M2)
120 GB Samsung 830 (SATA)
Der ursprüngliche Casemod wurde im Wesentlichen nur durch Druckteile aufgewertet, neu lackiert und mit hochwertigen LED´s versehen.
Meine Ergebnisse möchte ich mit euch teilen. Vielleicht hat jemand was ähnliches vor
und kann von meinen Ideen profitieren.
Changelog:

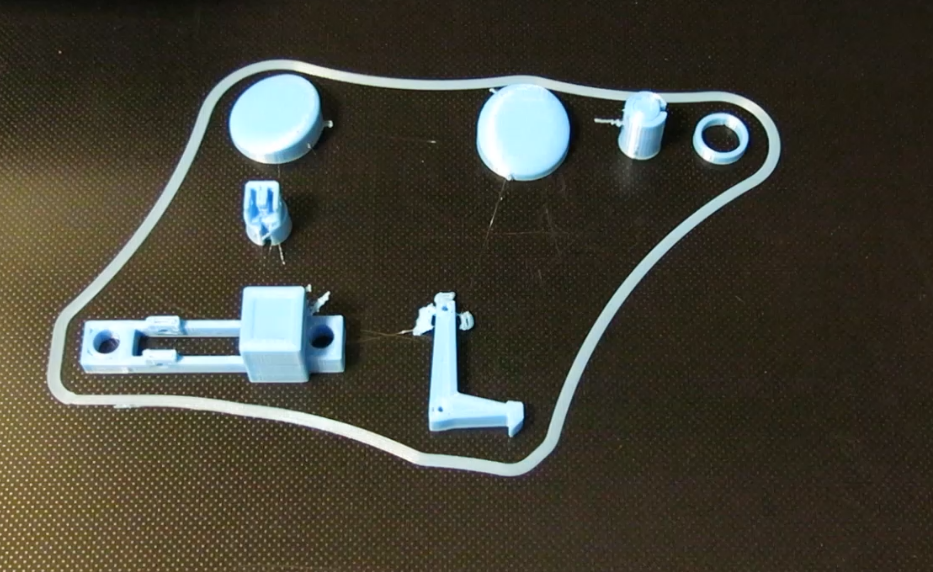

Den Eject Button und den Power Button hab ich durch Druckteile ersetzt.

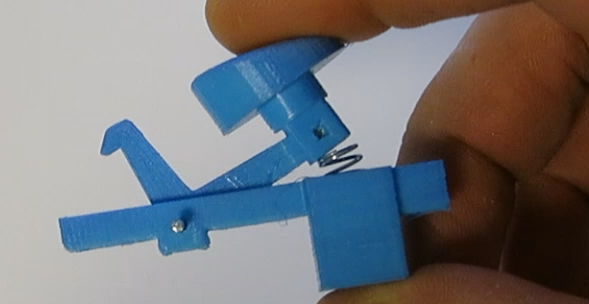

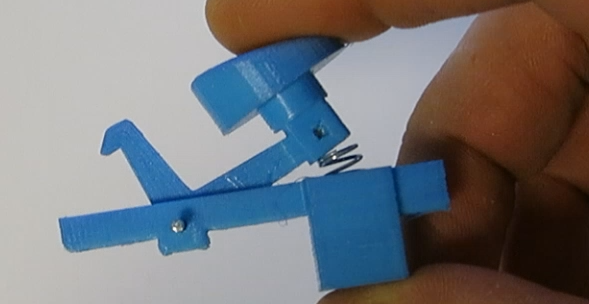

Hier die zusammengebaute Eject Button Vorrichtung

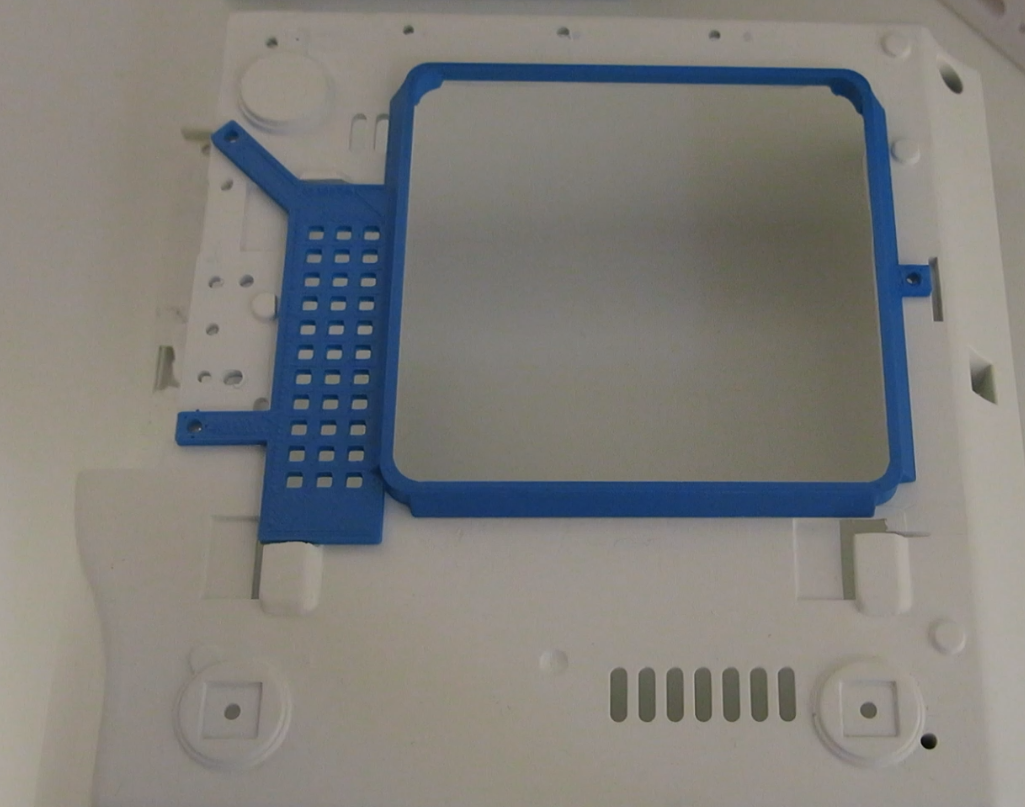

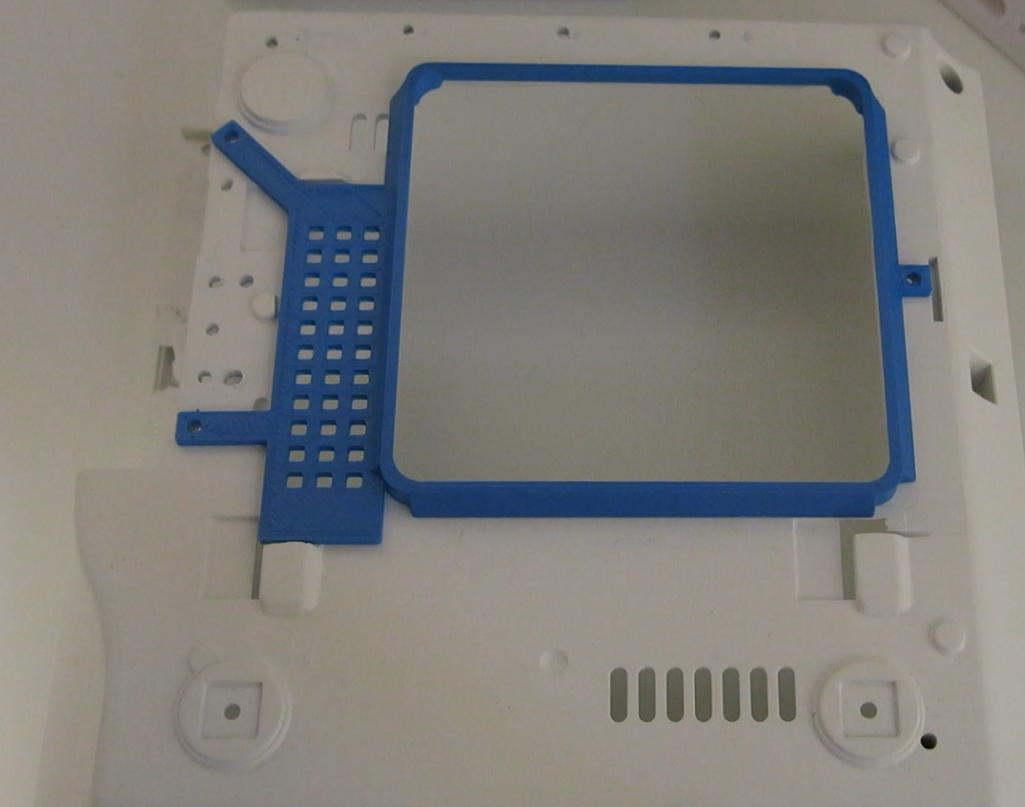

Auf der Unterseite hab ich diese Halterung entworfen, sah zum Einen etwas doof aus und zum Anderen
Lagen die RAM Riegel am Boden des Gehäses auf.

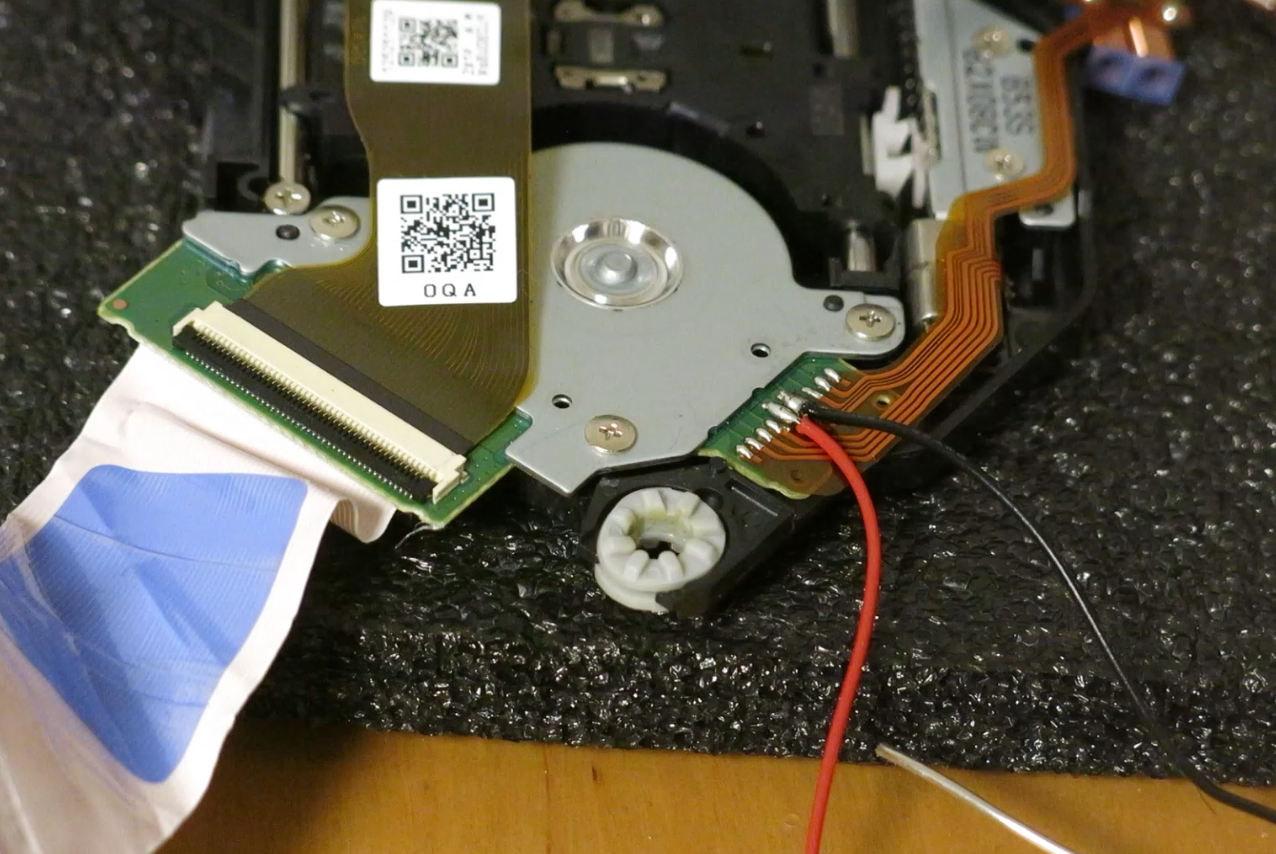

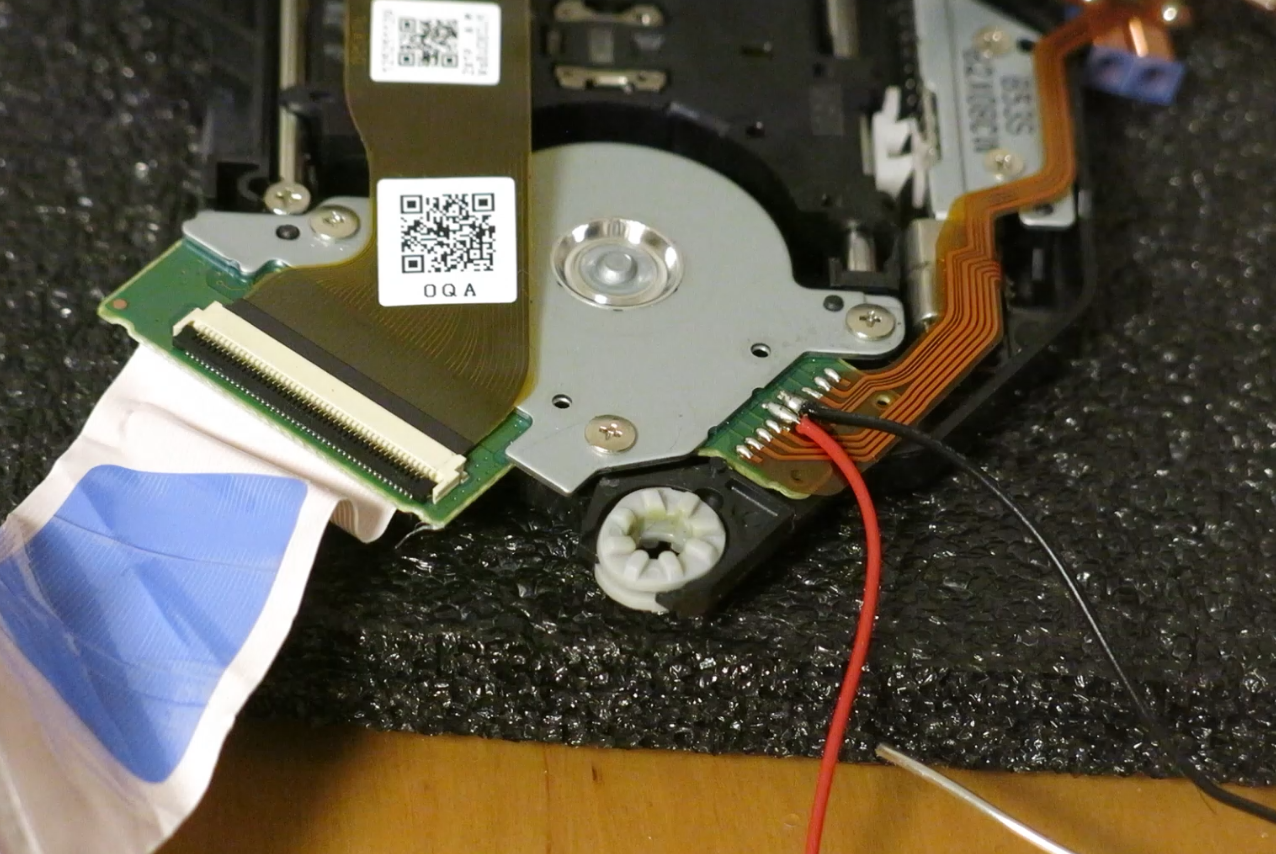

Kabel für die DVD Status LED angelötet

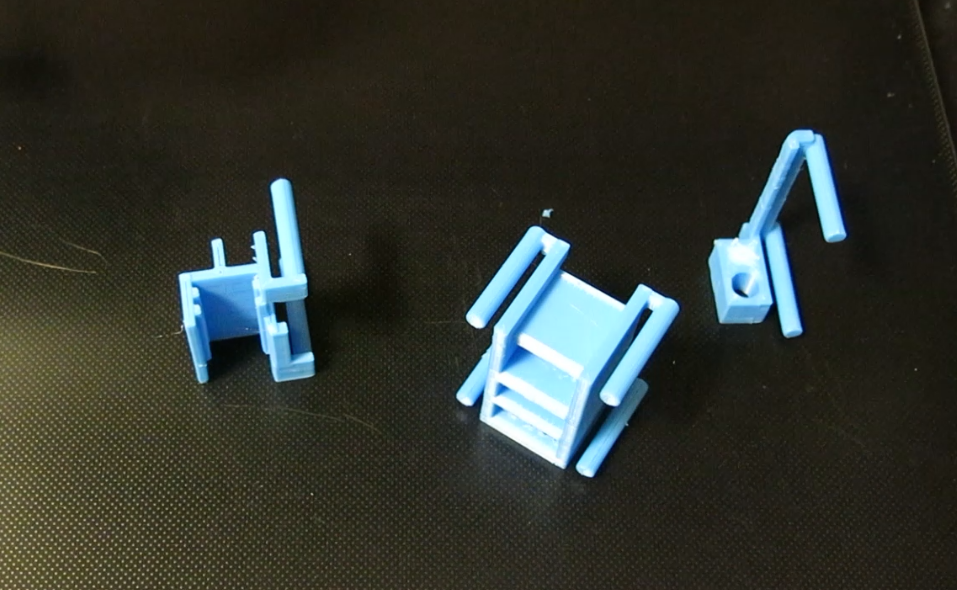

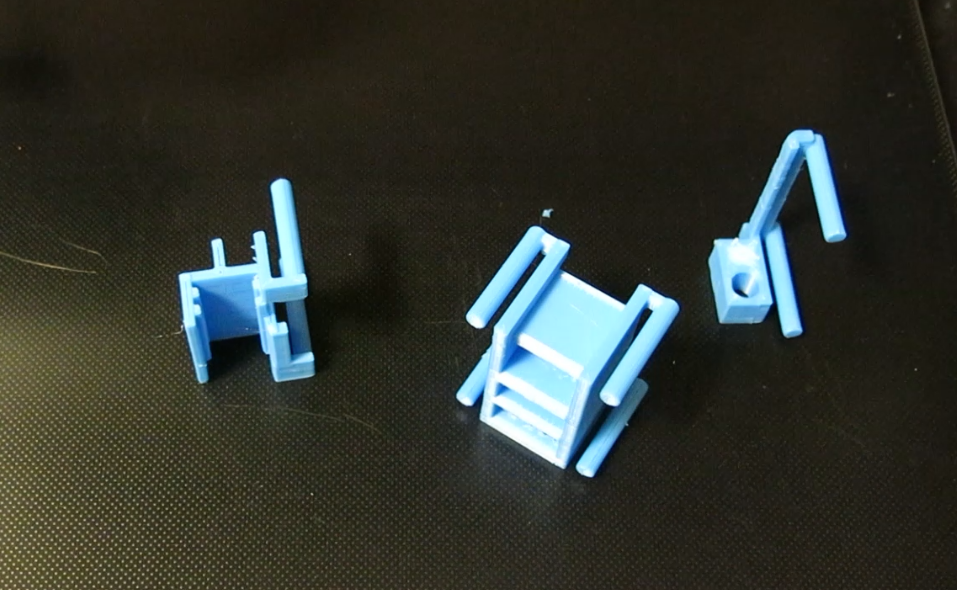

Die 3 Druckteile für das FanRack an der Front für die NF-A4x20 Lüfter

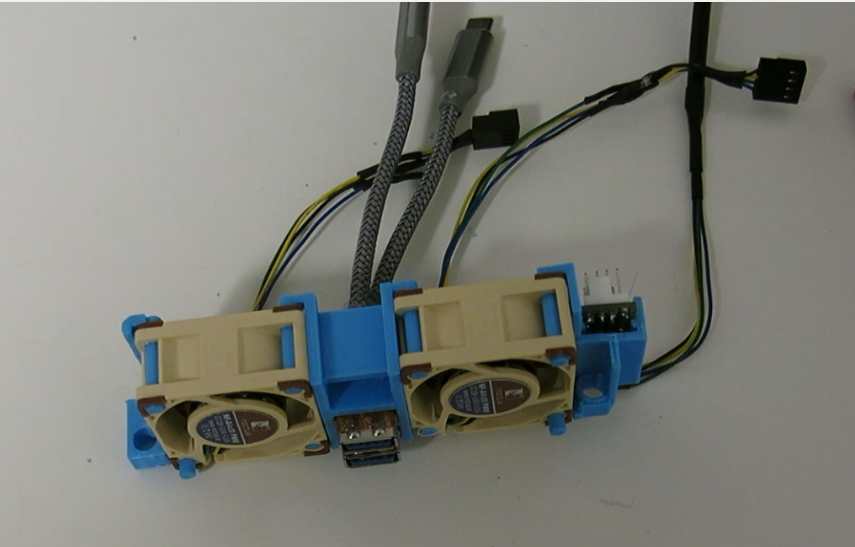

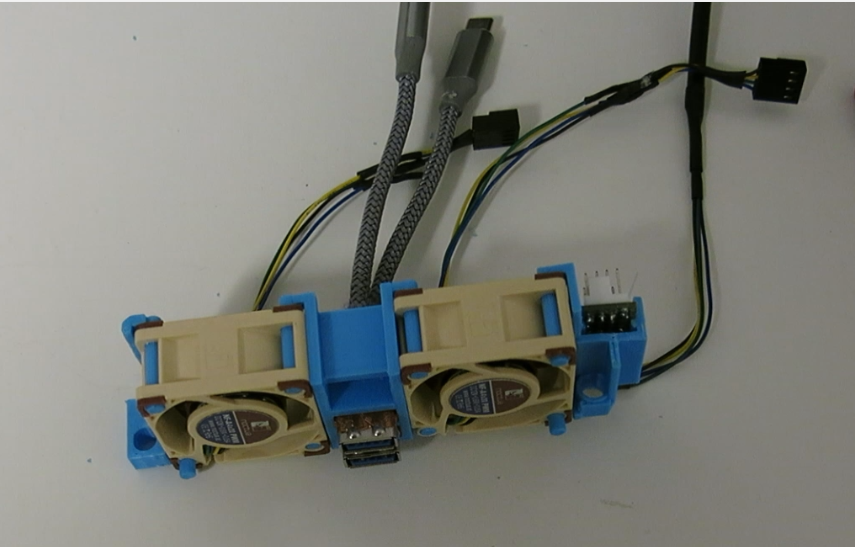

Das FanRack fertig zusammen gesteckt mit den Lüftern, dem 4-fach 4 Pin PWM Anschlüssen
und den zwei Front USB Kabeln

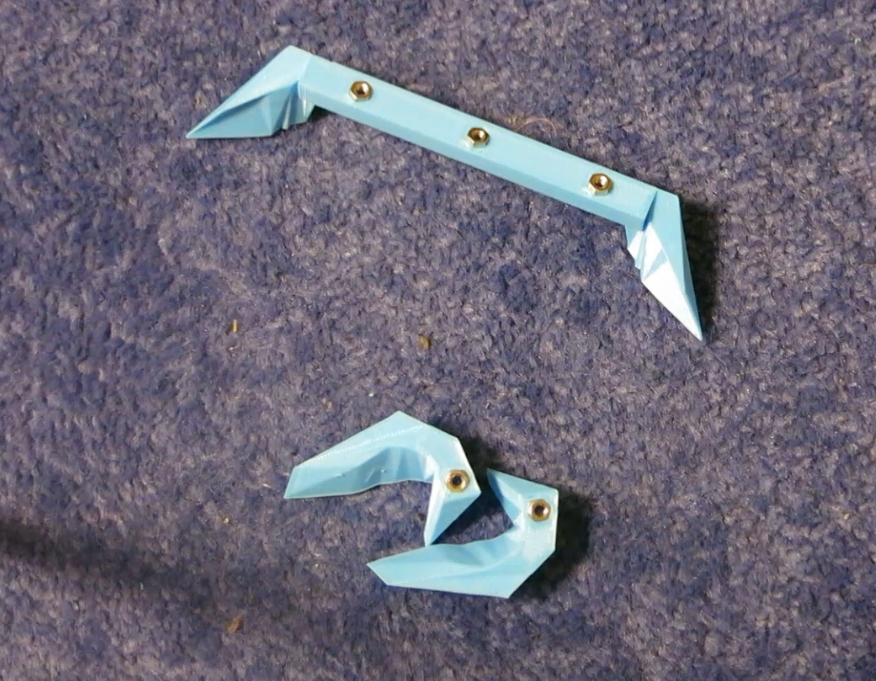

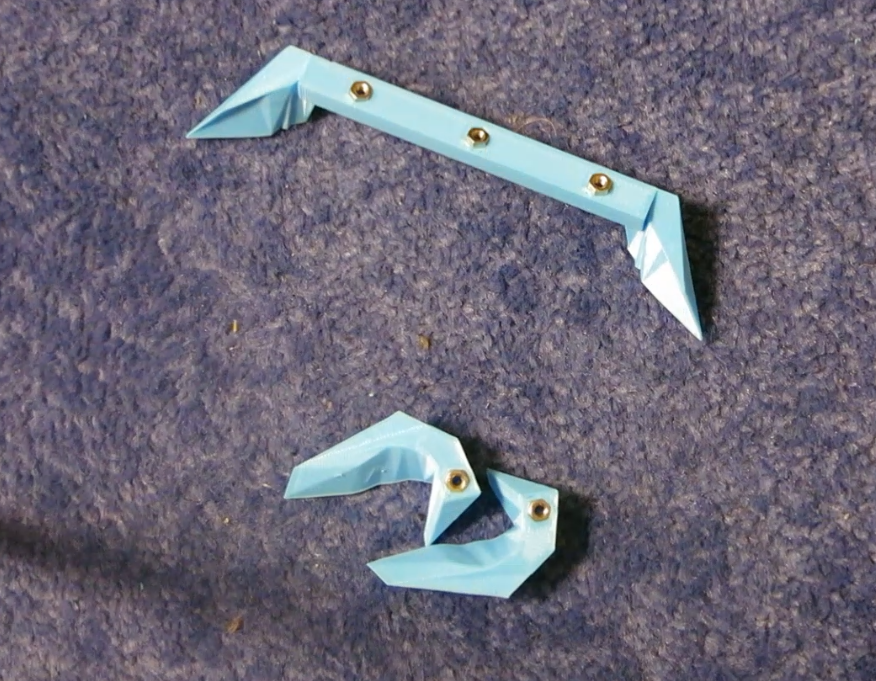

Die Front und Rear Füße mit Muttern zum Festschrauben

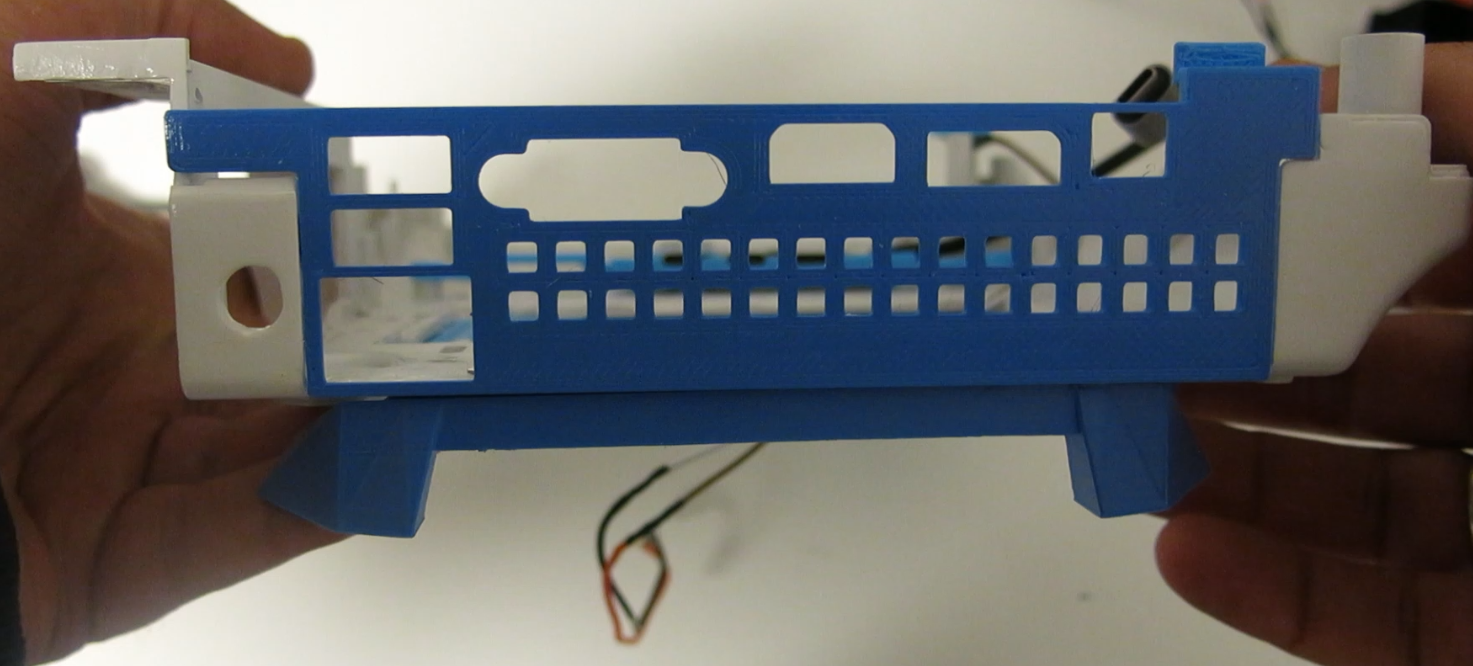

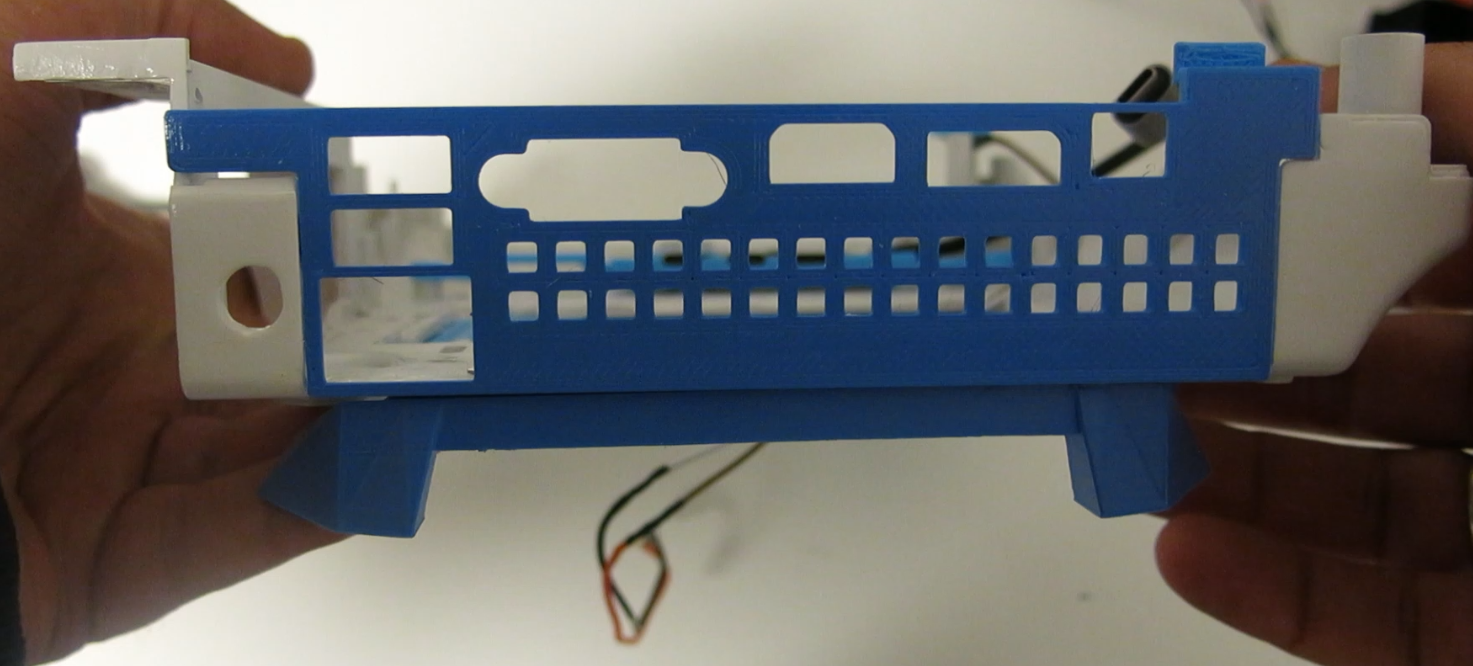

Die gedrucke und montierte I/O Blende passend zum ASROCK X300M-STX Board
Links sieht man auch das loch für den Headphone Anschluss. Ursprünglich wollte ich das loch
am Modemfach nutzen. Dieses hab ich aber dicht gemacht, weil es mir so besser gefiel.

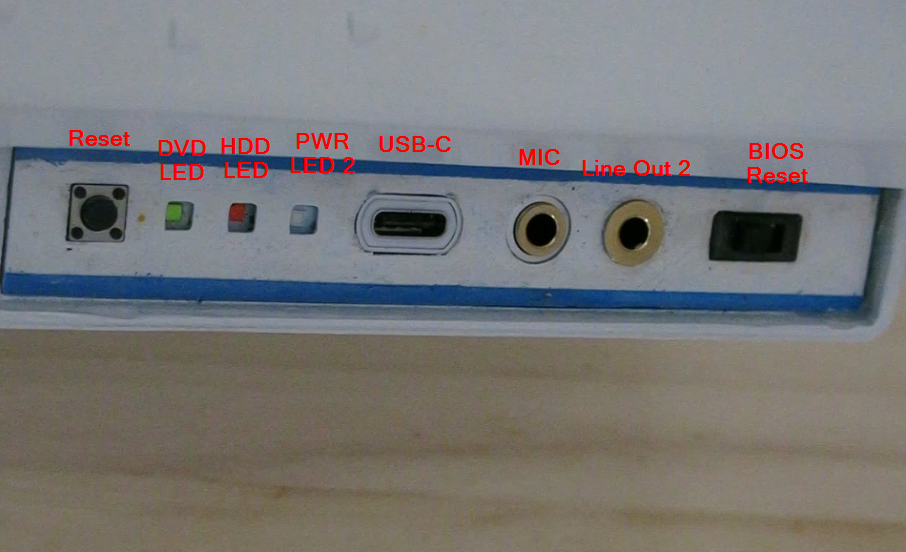

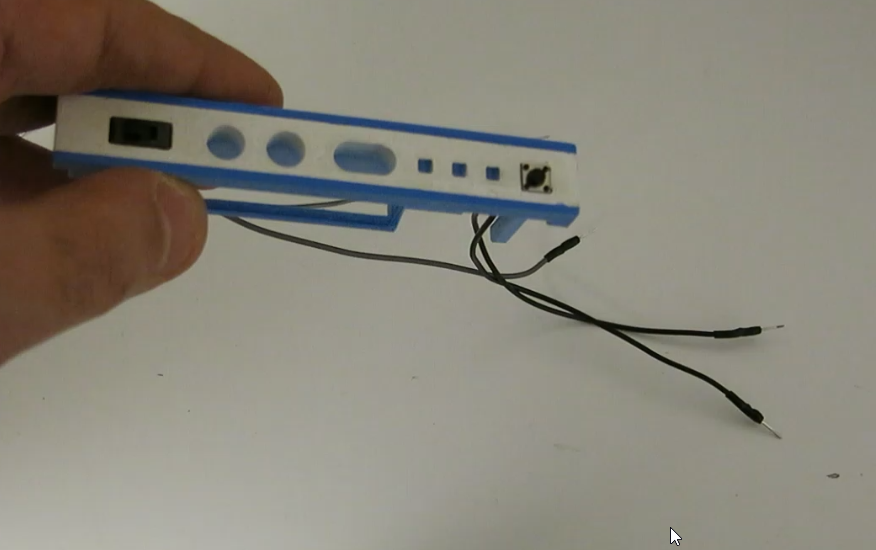

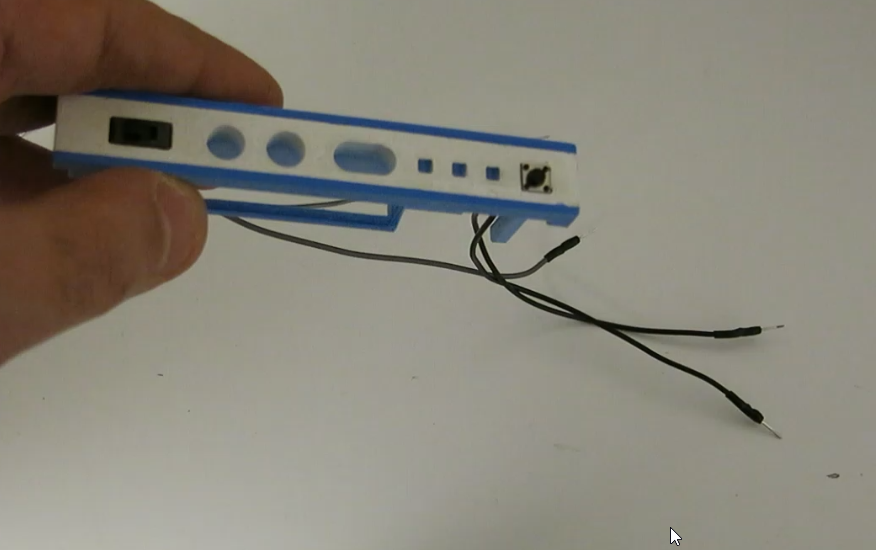

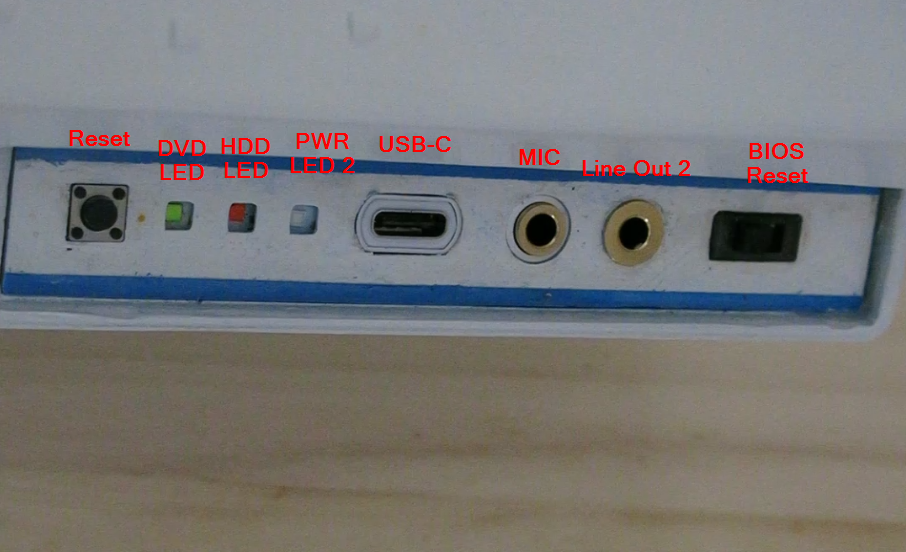

Im Grunde ähnlicher Aufbau wie im vorherigen Projekt. BIOS reset wurde nun via Switch Button umgesetzt.
Neu hinzugekommen ist die Status LED für das DVD Laufwerk (grün), HDD LED (rot) PWR LED 2 (blau) mit Nichia LED´s

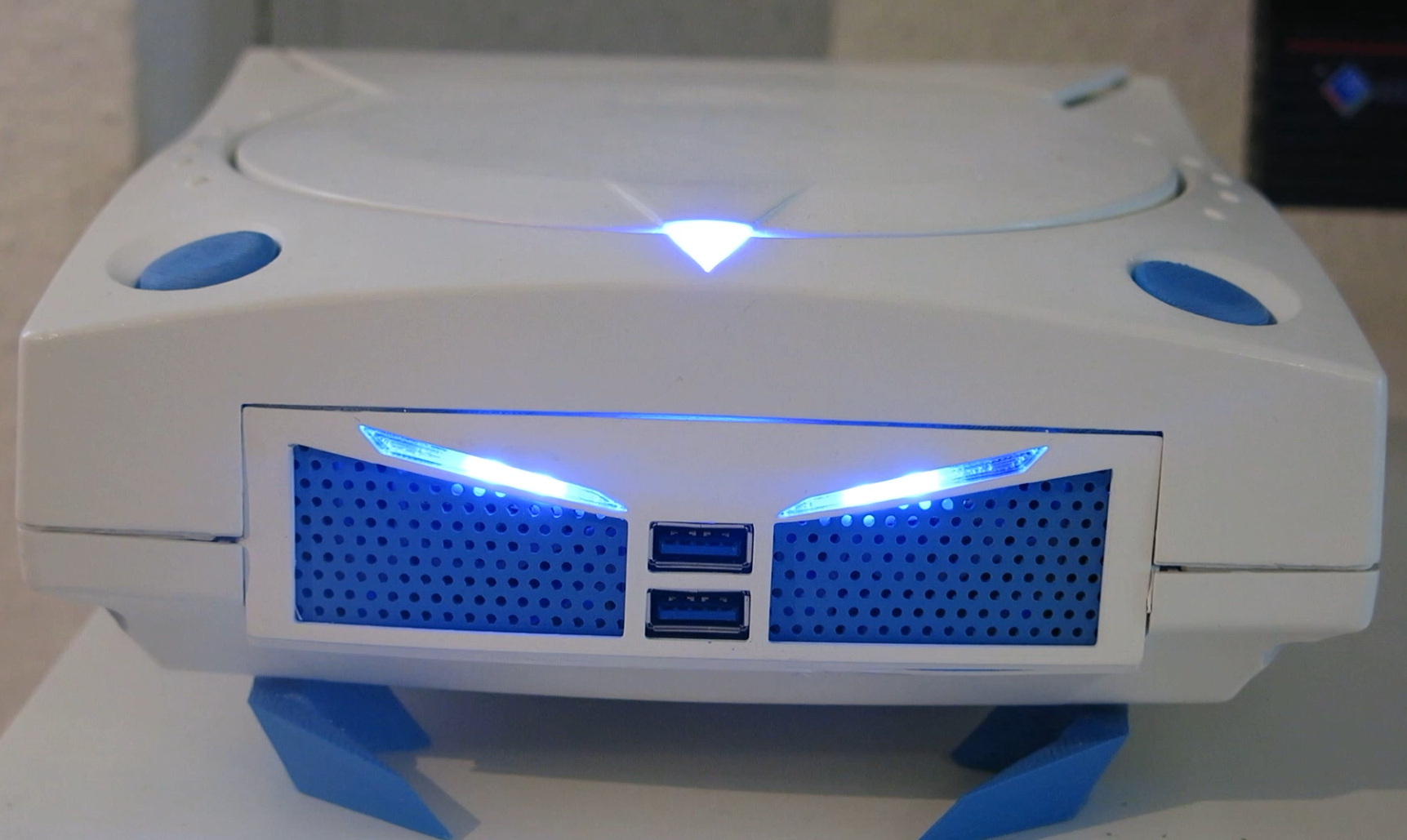

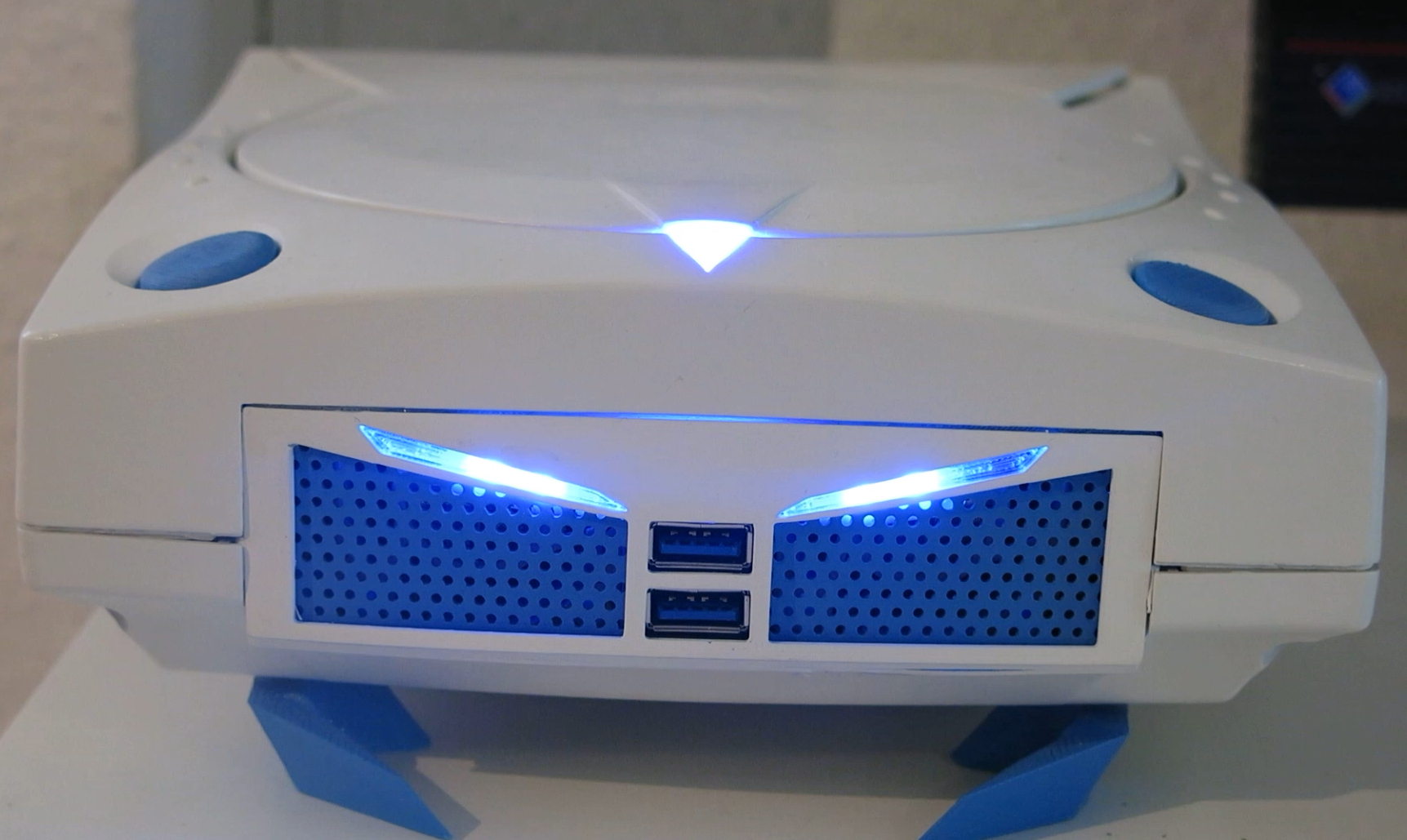

Frontansicht von der zusammengebauten Dreamcast ONE Pro im eingeschalteten Zustand
Anbei noch das Video zum Projekt:
