Fragen zum Zusammenbau

[Dr. McCoy]

Wie gesagt, mach ein Bild vom derzeitigen Einbau.



[Skylinerx]

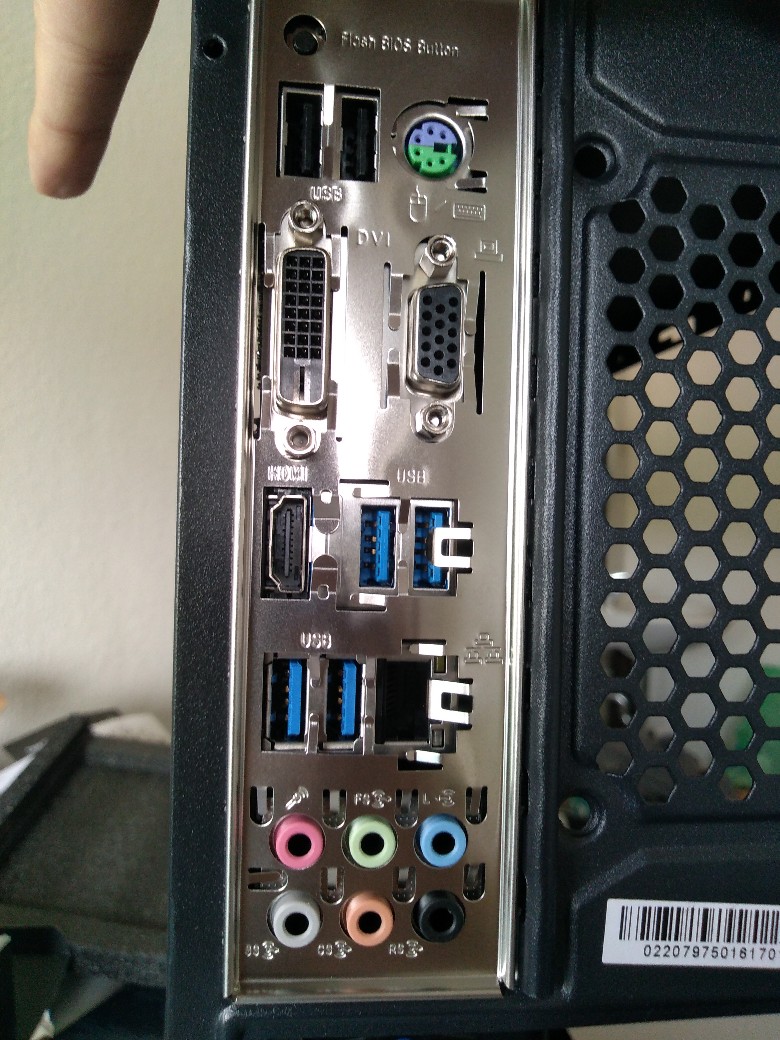

Seht ihr das Stück Metall beim blauen USB Eingang?
Wieso ist das so?

Ergänzung (9. Mai 2020)

Von innen



[PCTüftler]

Mainboard noch mal ausbauen und die Federn zurückbiegen, auch beim LAN Anschluss!

Sind die Abstandshalter für das Board auch wirklich nur dort gesetzt wo auch Bohrungen im Board vorhanden sind?



[Markchen]

Die müssen obendrauf.



[Skylinerx]

Sind die Abstandshalter für das Board auch wirklich nur dort gesetzt wo auch Bohrungen im Board vorhanden sind?

Weiß nicht mal was Abstandhalter sind wenn ich ehrlich bin.

Hab das Mainboard mit 6 Schrauben befestigt, haben alle gepasst.

Kann ich die feder auch nach vorne biegen und mir die Arbeit sparen?



[Markchen]

Kann ich die feder auch nach vorne biegen und mir die Arbeit sparen?

Nein!



[Skylinerx]

Nein!

Wieso denn nicht 😭😭😭😭
Da muss doch nur der USB Stick reinpassen....



[PCTüftler]

Weiß nicht mal was Abstandhalter sind wenn ich ehrlich bin.

O Mann ...

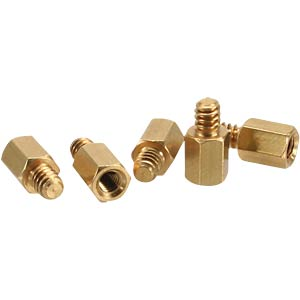

Das sind die Abstandshalter:
https://www.caseking.de/inline-mainboard-abstandshalter-10-stueck-metrisch-zuth-065.html

Sind die Teile auf denen das Board festgeschraubt ist und für Abstand sorgen damit das Board nicht auf dem blanken Metall aufliegt.
Und diese dürfen nur dort sein wo auch Bohrungen im Board vorhanden sind, sonst Kurzschluss!

Kann ich die feder auch nach vorne biegen und mir die Arbeit sparen?

Nein!



[Myron]

Weiß nicht mal was Abstandhalter sind wenn ich ehrlich bin.

Dann bau das Mainboard nochmal aus und kontrollier, dass NUR da wo das Mainboard auch Löcher für die Befestigung hat die Abstandhalter im Gehäuse sind. Ansonsten gibts nen Kurzschluss und du machst dir im schlimmsten Fall deine Hardware kaputt!



[Skylinerx]

@PCTüftler

Jetzt wirds interessant.
Ich hab die stinknormalen Schrauben die beim Gehäuse dabei waren benutzt um das Mainboard reinzuschrauben.

Deine Abstandhalter sehen ja auch aus wie normale Schrauben nur dass die so einen langen Kopf haben.

Muss ich andere Schrauben verwenden?
Und ich hab das Mainboard von innen reingeschaubt ne?



[Myron]

Und ich hab das Mainboard von innen reingeschaubt ne?

Das sind Abstandhalter und die werden garantiert auch bei deinem Gehäuse so aussehen.



[Markchen]

Du hast jetzt hoffentlich nicht das Board aufs blanke Blech geschraubt?



[MilchMüllers]

Mir fällt zu diesem Thread nur ein sinnvoller Satz ein: Don't feed the troll!



[Skylinerx]

Mir fällt zu diesem Thread nur ein sinnvoller Satz ein: Don't feed the troll!

Was bist du denn für einer

Ohne die Hilfe hier wäre ich komplett aufgeschmissen.

Ich poste gleich nochmal ein Bild nachdem ich das Mainboard abgeschraubt habe.

Ergänzung (9. Mai 2020)

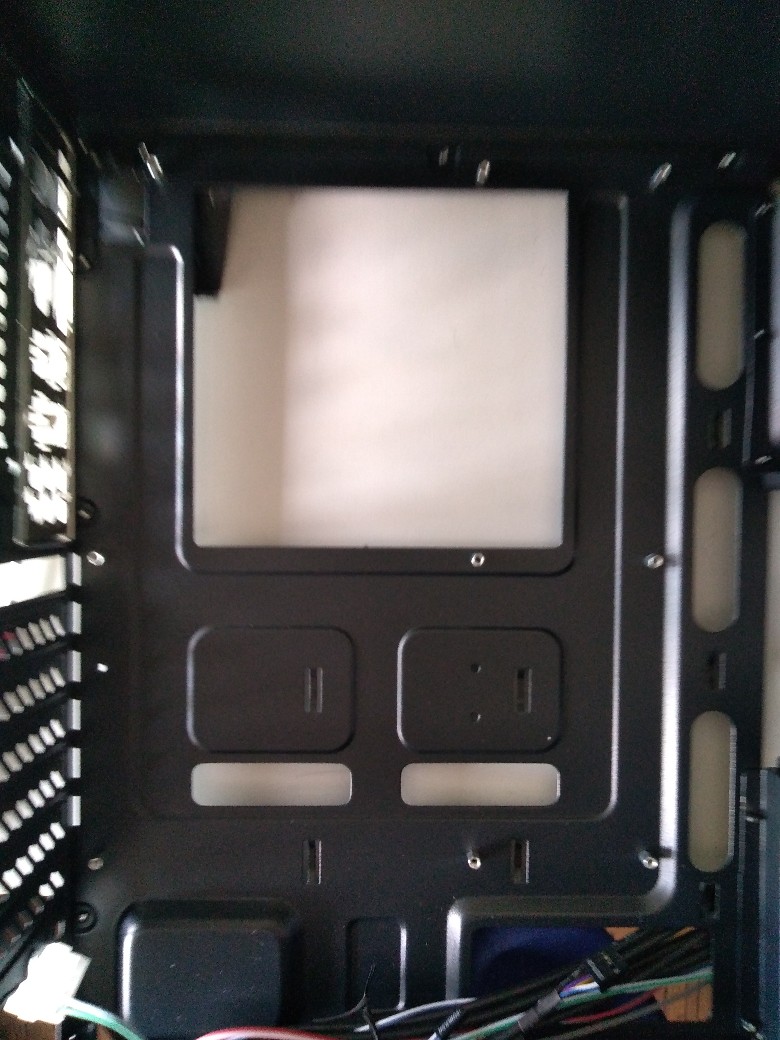

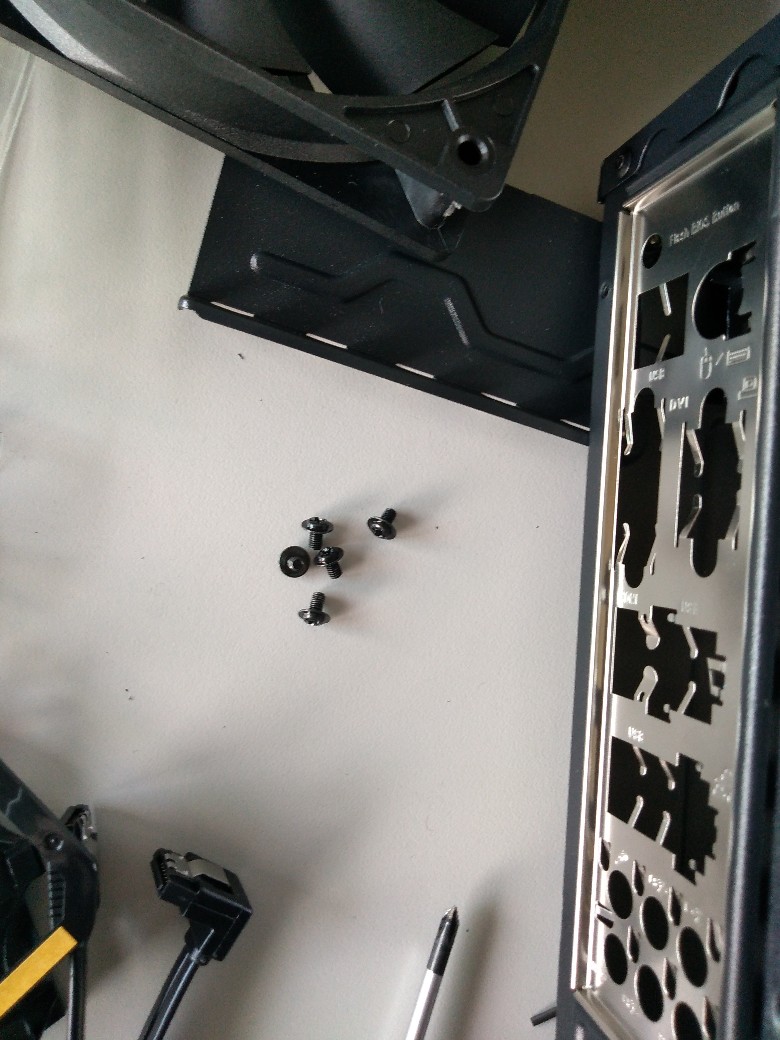

Hier Bild Gehäuse ohne Mainboard + Schrauben

Ergänzung (9. Mai 2020)

So...
Mainboard ist wieder drinnen.
Habe die feder nach innen gebogen.

Ich hab vorhin sogar paar bohrungen übersehen.
Soll ich jedes Loch für Mainboard verwenden oder sind 8 Schrauben okay?



[MilchMüllers]

Was bist du denn für einer

Ich bin einer, der deinen gesamten Trollversuch erkannt hat.



[PCTüftler]

Es waren 2 Federn verbogen, auch Beide gardegebogen? Denn auf dem Bild oben die Feder des USB Ports noch immer verbogen!

Schrauben sollten es 9 sein ...



[Skylinerx]

@Markchen
@Myron
@PCTüftler

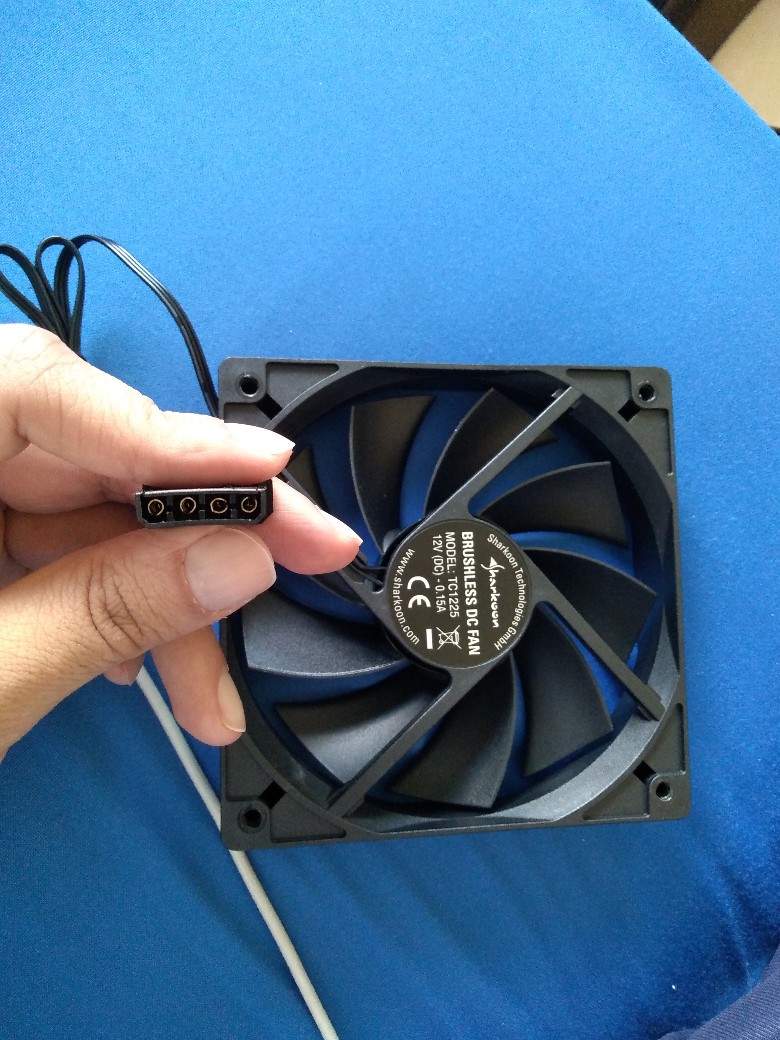

Frage: Mein Gehäuse hatte selbst einen kleinen "Kühler" dabei mit nem Anschluss.

Wo schließe ich das Teil an?
Mein Gehäuse ist der sharkoon aus der FAQ-config 900€



[Myron]

Am Lüfteranschluss deines Mainboards. Welcher das ist, verrät dir das Handbuch.



[Skylinerx]

Das Teil hier. Hab es aus versehen beim Gehäuse öffnen abgeschraubt.

Ergänzung (9. Mai 2020)

Nächster schritt: Grafikkarte einbauen

Hab beim alternate video nicht gecheckt was er da macht

Ergänzung (9. Mai 2020)

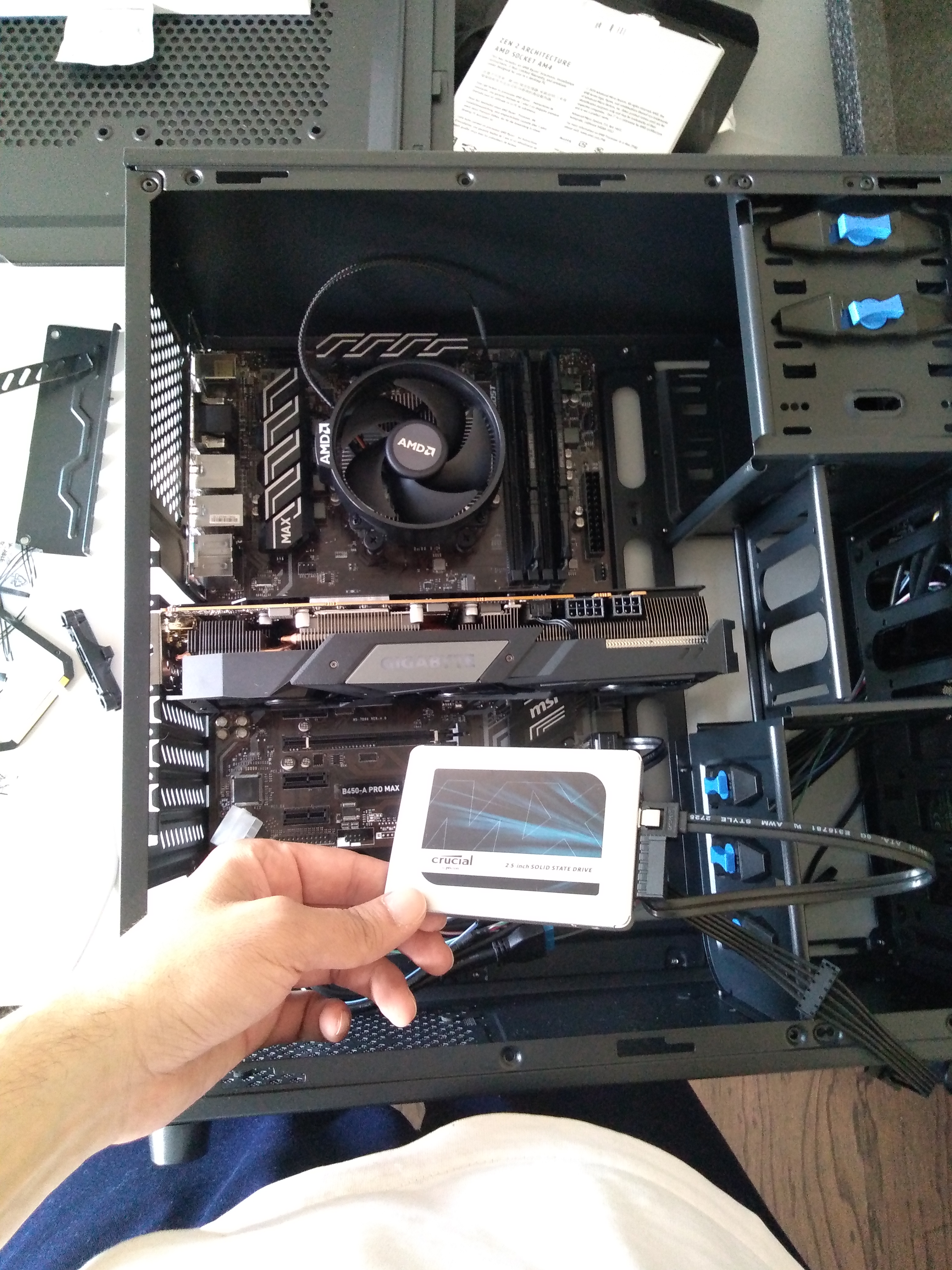

So siehst aktuell aus.

Ergänzung (9. Mai 2020)

Nächste Probleme:

Im Alternate video sagt er dass das Netzteil mit 4 Schrauben befestigt wird.

Mein Gehäuse hat aber nur 2 Löcher die auf das die Netzteil Löcher passen.

Weiteres Problem: ist es normal dass die Grafikkarte etwas schief hängt?
Ist das Schwerkraft oder hab ich was falsch montiert?



[PCTüftler]

Der Lüfter wird direkt am Netzteil angeschlossen, außerdem hast du auch noch einen Lüfter in der Front.

Graka kommt ganz zum Schluss, ist ja nur im Weg.

Kümmere dich jetzt mal um die Verkabelung des Frontpanels, bau das Netzteil und die SSD ein, danach auch diese verkabeln.
Zum Schluss dann die Graka und ebenfalls verkabeln.
