Fragen zum Zusammenbau

[Skylinerx]

Ich kapier nicht an welcher Stelle eine Schraubverbindung bei der Grafikkarte ist

Ergänzung (9. Mai 2020)

@PCTüftler

Hab ssd mit dem Netzteil verbunden.

Das PC Gehäuse selbst hat ja noch um die 5 Kabel.

Wie erkennen ich welche in welchen Stecker gehört?

Ergänzung (9. Mai 2020)

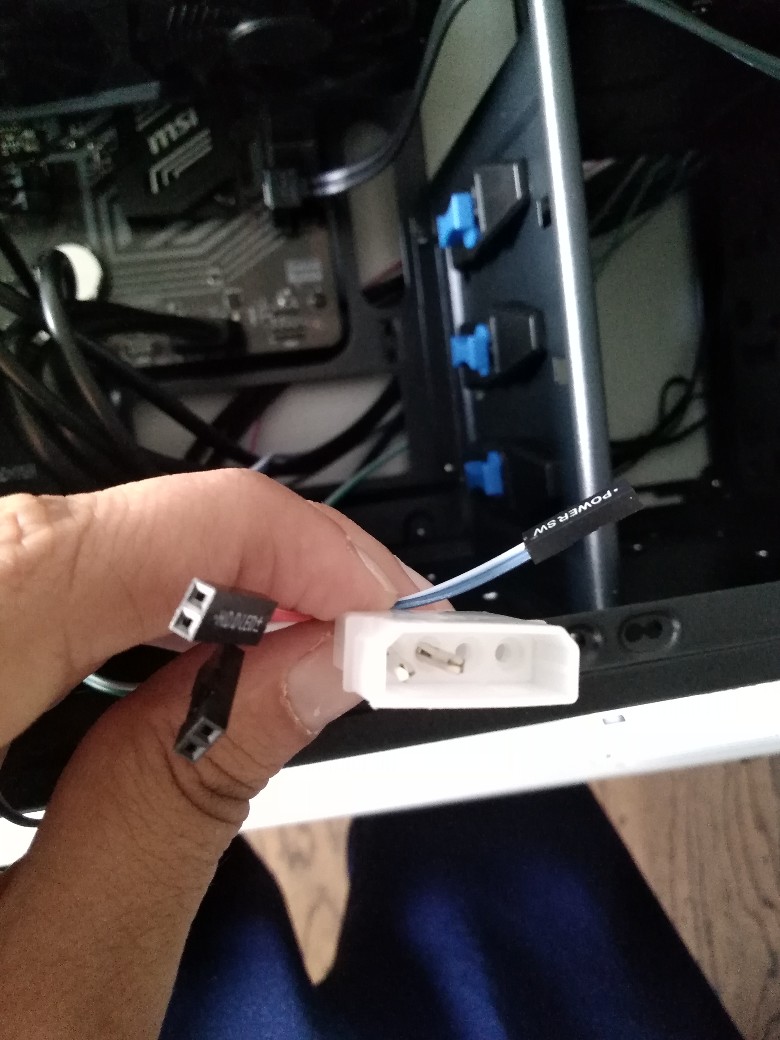

Wohin jetzt mit diesen Kabeln



[Skylinerx]

Anmerkung: dieser molex Stecker mit den 2 Pins hat bei mir nirgendwo eine ansteckmoglichkeit

Weder am Netzteil, noch am Mainboard.

Der Lüfterstecker hatte einen "erweiterungsstecker" mit dem der Stecker an die 4 pin System fan Anschlüsse im Mainboard gepasst haben.

Ergänzung (9. Mai 2020)

@PCTüftler
@Myron
@Markchen

Leute ich hab alles verkabelt.

Der springt nicht an...

Ergänzung (9. Mai 2020)



[Skylinerx]

Leute, mein PC ist nicht angesprungen und jetzt hab ich alles wieder abgebaut.

Was mache ich jetzt?



[Nitrobong]

Helfer suchen



[bisy]

Wie erkennen ich welche in welchen Stecker gehört?

In dem man das Handbuch zum Gehäuse und zum Board liest, da steht das drin.
Außerdem sind die Stecker ja beschriftet.

Leute, mein PC ist nicht angesprungen und jetzt hab ich alles wieder abgebaut

Geht der garnicht an, tut sich überhaupt was?
Den Power SW Stecker auch an den richtigen Pins angeschlossen und das Netzteil auch eingeschaltet?

Ergänzung (10. Mai 2020)

dieser molex Stecker mit den 2 Pins hat bei mir nirgendwo eine ansteckmoglichkeit

Weder am Netzteil, noch am Mainboard.

Doch, der passt an nen Molex Stromstecker am Netzteil, das Netzteil sollte zumindest davon noch einen haben.

Der Lüfterstecker hatte einen "erweiterungsstecker" mit dem der Stecker an die 4 pin System fan Anschlüsse im Mainboard gepasst haben

Die Lüfter dürfen entweder nur am Mainboard oder am Netzteil angeschlossen werden, nicht beide gleichzeitig anschließen, denn das führt zum Kurzschluss.



[Gimli2k]

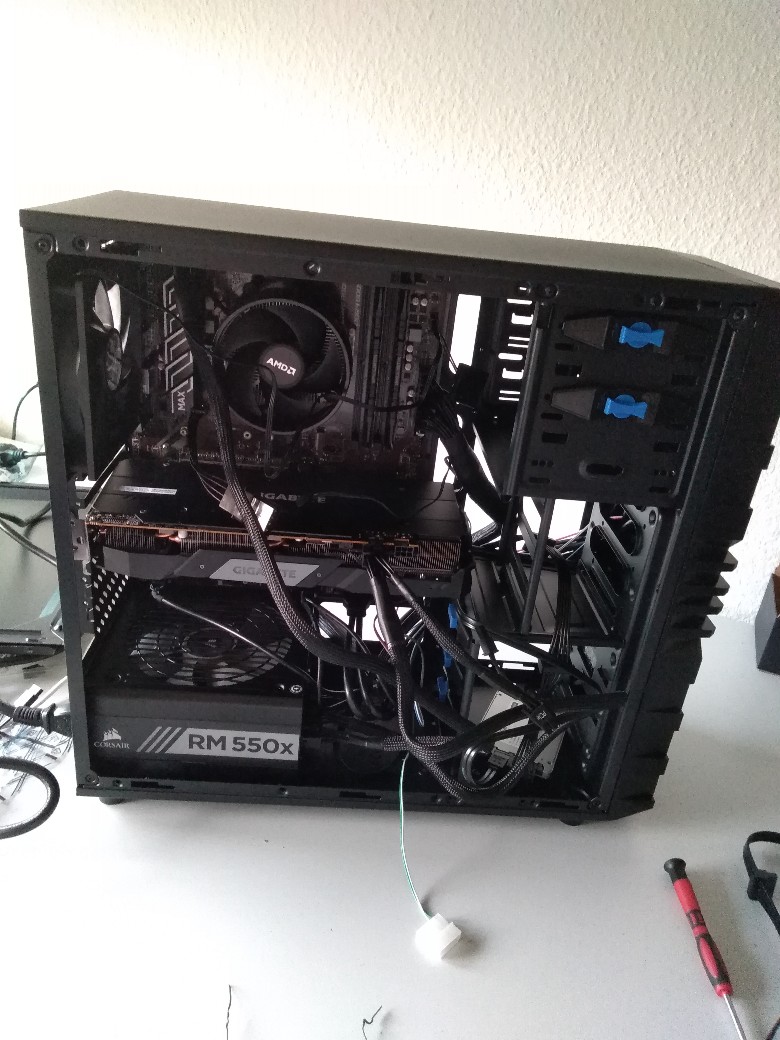

Auf dem Bild fehlt der 2. Stromanschluss bei der Grafikkarte da muss vom Netzteil auch ein Kabel rein
