Intel Matrix Raid 5 - Nach Neustart keine Funktion mehr

EmST · 10. Mai 2012

Tag zusammen,

ich habe ein Asus Maximus II Formular Mainboard auf dem ich 4 Seagate Barracuda 500 Gig-HDDs im Raid 5 per Onboard-Raid-Controller betreibe. Betriebssystem ist Windows 7 Ultimat 64 bit.

Schon seit einigen Wochen meldete eine HDD ein SMART-Event aber ich wollte diese noch nicht gleich tauschen. Ersatz liegt aber bereits bereit.

Heute morgen kam ich an den PC und sah dass er beim Neustart von Win7 hängen geblieben ist. Nach einem Reset das selbe nochmals.

Nach erneutem Reset bekam ich vom Raid plötzlich die Meldungen:

RAID Volumes:
None defined

Alle Platten werden zwar erkannt aber als Offline Member gemeldet.

Ich habe auf dem Raid auch das Betriebssystem installiert so dass ich den PC jetzt nicht starten kann.

Kann mir jemand vielleicht noch nen Tipp geben wie ich die Platten wieder einbinden kann? Ich bin mir nämlich sicher dass sie nicht defekt sind.

Danke schon mal. Gruß, Thomas

XReaper · 10. Mai 2012

Kontaktier mal Ernst@at per PN.
Der ist der absolute Raid-Profi.

EmST · 11. Mai 2012

@Ernst@AT:

Hab mir jetzt die bereit gelegte Ersatz-HDD geholt und an nem freien SATA-Slot angesteckt. Die 4 Raid-Platten hab ich dabei abgesteckt (Anschlussreihenfolge bekannt).

Auf der neuen Platte hab ich jetzt ein Win7 Home draufgeschmissen - von dem schreib ich jetzt.

HxD und HD Tune Pro wie in nem anderen Post von dir gefordert sind installiert.

Kann ich die 4 Raid-Platten dann ohne Probleme wieder anstecken oder muss ich besonders auf was achten dabei?

Ernst@at · 11. Mai 2012

Auf dem Win erst mal die neuesten Intel RST-Treiber installieren
den Registry-Patch installieren, falls Du unter AHCI installiert hast, damit die RAID-Treiber zur Bootzeit verfügbar sind.
Danach den Intel ICH10R auf RAID umstellen.
von HD Tune Pro hab ich nie was geschrieben, meinst Du HD Sentinel?
Die Platten kann man der Reihe nach an Deinem Board mit den Silicon-Image Controller Anschlüssen (schwarz) inspizieren. Einstweilen keine an den blauen des Intel anschließen!

Dann machst Du (mit der richtigen physical hard disk) die Anweisungen wie im Punkt 1 dieses Posts
Der Reihe nach mit allen 4 Platten, den Output nennst Du Member1/2/3/4.txt

EmST · 11. Mai 2012

Na ja, ist schon n älterer Post, da hast mal dies hier geschrieben:

Für die Diagnose zu installieren:
- HDTune zum Auslesen der SMART-Werte und Seriennummer, sowie
- den Hex-Editor HxD von hier in der englischen Version. Damit nicht herumexperimentieren, damit die Defaulteinstellungen erhalten bleiben:

Intel RST-Treiber hab ich installiert. Bin kein wirklicher Profi deshalb frag ich einfach mal blöd. ICH10R auf Raid umstellen, wo mach ich das? Im Intel Rapid Storage Control-Center oder im BIOS?

Edit: Müsste ja wohl nur BIOS möglich sein? Da ists wie gesagt schon auf RAID?

Im Bios ist Raid eingestellt, nicht AHCI, da brauch ich dann nichts installieren.

Hab mein Mainboard grad angeschaut, da sind 2 schwarze Anschlüsse, Aufschrift "Speeding HDD 1 & 2", meinst du die?

Dann nehm ich ein Kabel und verbinde eine Festplatte mit dem Anschluss, lese alles aus, schalte den PC aus und steck die nächste Platte an bis alle 4 durch sind, oder?

Ergänzung (11. Mai 2012)

Hab jetzt grad mal versucht (Hoffentlich wars nichts falsches) die erste Platte über den schwarzen SATA-Anschluss anzuschließen und neu zu starten. Dabei bekomme ich aber die Meldung "Kein Betriebssystem installiert" und der PC startet folglich auch nicht. Im Bios kann ich dann aber als Boot-Platte auch keine andere auswählen.

Also wie dann weiter? Doch die anderen so wie sie ursprünglich am blauen Anschluss hingen anstecken und starten?

Ernst@at · 11. Mai 2012

Das muss ein Post aus 2010 gewesen sein

Wenn im BIOS der Intel ohnehin schon auf RAID gestanden hat, als Du das Win installiert hast, dann läuft das System ja sowieso mit den RAID-Treibern von Intel (vorausgesetzt, die Platte ist an einem der blauen Anschlüsse)
Die beiden schwarzen Anschlüsse sollten im BIOS im Menü "Onboard Devices Configuration" auf normale SATA-Ports gestellt sein, nicht einen der "Speeding HDD Modes"
siehe Handbuch 3.5.3 "Speeding HDD Mode update" - Update to normal Mode

Danach müssen beide Platten vom BIOS erkannt werden, dein System und die am schwarzen Port.
Im BIOS Boot-Menü gibt es zwei Einstellungen: Die Typen-Reihung(Floppy,DVD,HDD...) und die HDD-Reihung.
In der HDD-Reihung muss die Systemplatte die erste sein, sonst kriegst Du das "no Boot device found"

Immer nur eine RAID-Memberplatte an einen der schwarzen anschliessen, nie zwei!

EmST · 11. Mai 2012

Kann schon sein. Will mir ja nicht vorwerfen lassen ich hätte die Suche nicht benutzt

Sooo, alles getan wie befohlen!

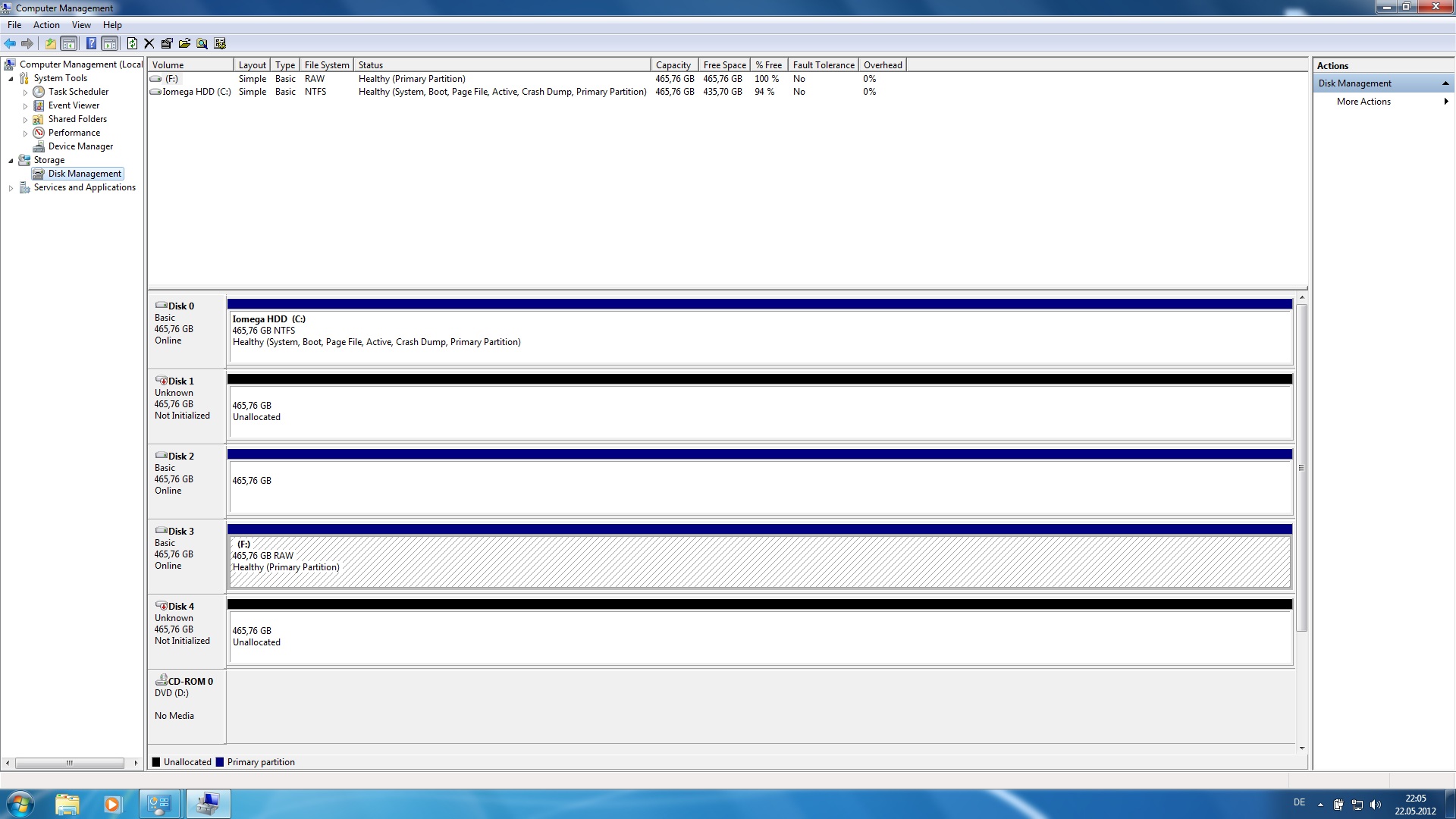

Hab immer Datenträger 2 gewählt, müsste ja der richtige sein?!

Ernst@at · 11. Mai 2012

Sieht prima aus, Auswertung folgt hier gleich...

Code:

[FONT="Lucida Console"][SIZE="3"]Analyzing: \\Pc10\shareddocs\EmST RAID5\member1.txt
Analyzer Version: 2009072701

===== RAID MPB INFORMATION ===== when MaxLBA=976773168 then from Sector==>976773166 downwards
7470C05C00 496E74656C205261  . RAID
7470C05C08 69642049534D2043  .. Controller
7470C05C10 6667205369672E20  ... Signature: Intel Raid ISM Cfg Sig.
7470C05C18 312E322E3031      .... Version: 1.2.01
7470C05C1E 0000              <reserved>
7470C05C20 332E0146          MPB checksum: unknown type
7470C05C24 88020000          MPB size: 648
7470C05C28 83090235          family ID <first time checksum>
7470C05C2C 95DA9F00          Generation <# MPB updates>: 10476181
7470C05C30 F00F0000          Error Log Size: 4080
7470C05C34 00000080          MPB Attributes: checksum verify
7470C05C38 04                # configured disks: 4
7470C05C39 01                # configured volumes: 1
7470C05C3A 02                error log position: 2
7470C05C3B 00                <reserved>
7470C05C3C 00000000          <cache size>
7470C05C40 AE29C67D          original family ID: --1220812843
7470C05C44 00000000...       <148 Bytes unused>
.                            --- HDD [0] ---
7470C05CD8 36564D3044474E43  .
7470C05CE0 0000000000000000  .. Serial: "6VM0DGNC"
7470C05CE8 3060383A          Sectors total: 976773168
7470C05CEC 00000000          SCSI ID: Port 0 Path 0 Target 0 Lun 0
7470C05CF0 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
7470C05CF1 01                Status Flags: contains metadata,
7470C05CF2 00                Status Flags:
7470C05CF3 00                Status Flags: <unused>
7470C05CF4 00000000          owner config number.
7470C05CF8 0000000000000000  .
7470C05D00 0000000000000000  .. <16 bytes unused>
.                            --- HDD [1] ---
7470C05D08 36564D30425A3934  .
7470C05D10 0000000000000000  .. Serial: "6VM0BZ94"
7470C05D18 3060383A          Sectors total: 976773168
7470C05D1C 00000100          SCSI ID: Port 0 Path 0 Target 1 Lun 0
7470C05D20 3E                Status Flags: Disk is: Member, *** Failed ***, Usable, Detected, Claimed,
7470C05D21 03                Status Flags: contains metadata, SMART events triggered,
7470C05D22 00                Status Flags:
7470C05D23 00                Status Flags: <unused>
7470C05D24 00000000          owner config number.
7470C05D28 0000000000000000  .
7470C05D30 0000000000000000  .. <16 bytes unused>
.                            --- HDD [2] ---
7470C05D38 36564D3042533339  .
7470C05D40 0000000000000000  .. Serial: "6VM0BS39"
7470C05D48 3060383A          Sectors total: 976773168
7470C05D4C 00000200          SCSI ID: Port 0 Path 0 Target 2 Lun 0
7470C05D50 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
7470C05D51 01                Status Flags: contains metadata,
7470C05D52 00                Status Flags:
7470C05D53 00                Status Flags: <unused>
7470C05D54 00000000          owner config number.
7470C05D58 0000000000000000  .
7470C05D60 0000000000000000  .. <16 bytes unused>
.                            --- HDD [3] ---
7470C05D68 39564D3656523658  .
7470C05D70 0000000000000000  .. Serial: "9VM6VR6X"
7470C05D78 3060383A          Sectors total: 976773168
7470C05D7C 00000300          SCSI ID: Port 0 Path 0 Target 3 Lun 0
7470C05D80 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
7470C05D81 01                Status Flags: contains metadata,
7470C05D82 00                Status Flags:
7470C05D83 00                Status Flags: <unused>
7470C05D84 00000000          owner config number.
7470C05D88 0000000000000000  .
7470C05D90 0000000000000000  .. <16 bytes unused>
.                            --- Volume [0] ---
7470C05D98 566F6C756D653000  .
7470C05DA0 0000000000000000  .. Map Name: "Volume0"
7470C05DA8 0098707400000000  Sectors: 1953536000
7470C05DB0 0C                Status Flags: read coalescing, write coalescing,
7470C05DB1 00                Status Flags:
7470C05DB2 0000              <reserved>
7470C05DB4 00000000          Reserved Sectors: 0
7470C05DB8 00000100          <migration priority,# subvolumes,target id,cng master disk>
7470C05DBC 00000000          <cache policy[2],cng state,cng substate>
7470C05DC0 00000000...       <40 Bytes unused>
7470C05DE8 1AF90100          <curr migr unit>
7470C05DEC 00000000          <check point ID>
7470C05DF0 01                Volume migration state: 1 <normal or migrating>
7470C05DF1 01                Volume migration type: 1 <initializing, rebuilding,...>
7470C05DF2 01                Volume dirty: 1
7470C05DF3 FF                Volume fs state: 0xFF
7470C05DF4 0500              <verify errors>
7470C05DF6 0000              <verify bad blocks>
7470C05DF8 00000000...       <16 Bytes unused>
7470C05A08 00000000          volume LBA0 offset(LBAs or stripes? - LBAs will run in >2TiB bug): 0
7470C05A0C 084D383A          # Sectors/member: 976768264
7470C05A10 4C383A00          # Stripes/member: 3815500
7470C05A14 8000              # Sectors/Stripe: 128 ==> stripesize=64KB
7470C05A16 02                Volume status: DEGRADED
7470C05A17 01                RAID Level: RAID-1 Array
7470C05A18 04                # member disks: 4
7470C05A19 02                # domains: 2
7470C05A1A 03                failed disk: HDD[3]
7470C05A1B 01                <unused, always 01>
7470C05A1C 00000000...       <28 Bytes unused>
7470C05A38 00000000          member order 1: HDD[0] <Serial=6VM0DGNC>
7470C05A3C 01000001          member order 2: HDD[1] <Serial=6VM0BZ94> *** BAD ***
7470C05A40 02000000          member order 3: HDD[2] <Serial=6VM0BS39>
7470C05A44 03000000          member order 4: HDD[3] <Serial=9VM6VR6X>
.                            --- Volume [0] MIGRATION/TRANSITION from ---
7470C05A48 00000000          volume LBA0 offset(LBAs or stripes? - LBAs will run in >2TiB bug): 0
7470C05A4C 084D383A          # Sectors/member: 976768264
7470C05A50 4C383A00          # Stripes/member: 3815500
7470C05A54 8000              # Sectors/Stripe: 128 ==> stripesize=64KB
7470C05A56 02                Volume status: DEGRADED
7470C05A57 01                RAID Level: RAID-1 Array
7470C05A58 04                # member disks: 4
7470C05A59 02                # domains: 2
7470C05A5A 03                failed disk: HDD[3]
7470C05A5B 01                <unused, always 01>
7470C05A5C 00000000...       <28 Bytes unused>
7470C05A78 00000000          member order 1: HDD[0] <Serial=6VM0DGNC>
7470C05A7C 01000001          member order 2: HDD[1] <Serial=6VM0BZ94> *** BAD ***
7470C05A80 02000000          member order 3: HDD[2] <Serial=6VM0BS39>
7470C05A84 03000001          member order 4: HDD[3] <Serial=9VM6VR6X> *** BAD ***
7470C05A88 === end of metadata ===

Analyzing: \\Pc10\shareddocs\EmST RAID5\member2.txt
Analyzer Version: 2009072701

===== RAID MPB INFORMATION ===== when MaxLBA=976773168 then from Sector==>976773166 downwards
7470C05C00 496E74656C205261  . RAID
7470C05C08 69642049534D2043  .. Controller
7470C05C10 6667205369672E20  ... Signature: Intel Raid ISM Cfg Sig.
7470C05C18 312E322E3031      .... Version: 1.2.01
7470C05C1E 0000              <reserved>
7470C05C20 8154FB45          MPB checksum: unknown type
7470C05C24 88020000          MPB size: 648
7470C05C28 86070235          family ID <first time checksum>
7470C05C2C 8EDA9F00          Generation <# MPB updates>: 10476174
7470C05C30 F00F0000          Error Log Size: 4080
7470C05C34 00000080          MPB Attributes: checksum verify
7470C05C38 04                # configured disks: 4
7470C05C39 01                # configured volumes: 1
7470C05C3A 02                error log position: 2
7470C05C3B 00                <reserved>
7470C05C3C 00000000          <cache size>
7470C05C40 AE29C67D          original family ID: --1220813352
7470C05C44 00000000...       <148 Bytes unused>
.                            --- HDD [0] ---
7470C05CD8 36564D3044474E43  .
7470C05CE0 0000000000000000  .. Serial: "6VM0DGNC"
7470C05CE8 3060383A          Sectors total: 976773168
7470C05CEC 00000000          SCSI ID: Port 0 Path 0 Target 0 Lun 0
7470C05CF0 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
7470C05CF1 01                Status Flags: contains metadata,
7470C05CF2 00                Status Flags:
7470C05CF3 00                Status Flags: <unused>
7470C05CF4 00000000          owner config number.
7470C05CF8 0000000000000000  .
7470C05D00 0000000000000000  .. <16 bytes unused>
.                            --- HDD [1] ---
7470C05D08 36564D30425A3934  .
7470C05D10 0000000000000000  .. Serial: "6VM0BZ94"
7470C05D18 3060383A          Sectors total: 976773168
7470C05D1C 00000100          SCSI ID: Port 0 Path 0 Target 1 Lun 0
7470C05D20 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
7470C05D21 03                Status Flags: contains metadata, SMART events triggered,
7470C05D22 00                Status Flags:
7470C05D23 00                Status Flags: <unused>
7470C05D24 00000000          owner config number.
7470C05D28 0000000000000000  .
7470C05D30 0000000000000000  .. <16 bytes unused>
.                            --- HDD [2] ---
7470C05D38 36564D3042533339  .
7470C05D40 0000000000000000  .. Serial: "6VM0BS39"
7470C05D48 3060383A          Sectors total: 976773168
7470C05D4C 00000200          SCSI ID: Port 0 Path 0 Target 2 Lun 0
7470C05D50 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
7470C05D51 01                Status Flags: contains metadata,
7470C05D52 00                Status Flags:
7470C05D53 00                Status Flags: <unused>
7470C05D54 00000000          owner config number.
7470C05D58 0000000000000000  .
7470C05D60 0000000000000000  .. <16 bytes unused>
.                            --- HDD [3] ---
7470C05D68 39564D3656523658  .
7470C05D70 0000000000000000  .. Serial: "9VM6VR6X"
7470C05D78 3060383A          Sectors total: 976773168
7470C05D7C 00000300          SCSI ID: Port 0 Path 0 Target 3 Lun 0
7470C05D80 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
7470C05D81 01                Status Flags: contains metadata,
7470C05D82 00                Status Flags:
7470C05D83 00                Status Flags: <unused>
7470C05D84 00000000          owner config number.
7470C05D88 0000000000000000  .
7470C05D90 0000000000000000  .. <16 bytes unused>
.                            --- Volume [0] ---
7470C05D98 566F6C756D653000  .
7470C05DA0 0000000000000000  .. Map Name: "Volume0"
7470C05DA8 0098707400000000  Sectors: 1953536000
7470C05DB0 0C                Status Flags: read coalescing, write coalescing,
7470C05DB1 00                Status Flags:
7470C05DB2 0000              <reserved>
7470C05DB4 00000000          Reserved Sectors: 0
7470C05DB8 00000100          <migration priority,# subvolumes,target id,cng master disk>
7470C05DBC 00000000          <cache policy[2],cng state,cng substate>
7470C05DC0 00000000...       <40 Bytes unused>
7470C05DE8 70210000          <curr migr unit>
7470C05DEC 00000000          <check point ID>
7470C05DF0 01                Volume migration state: 1 <normal or migrating>
7470C05DF1 01                Volume migration type: 1 <initializing, rebuilding,...>
7470C05DF2 01                Volume dirty: 1
7470C05DF3 FF                Volume fs state: 0xFF
7470C05DF4 0500              <verify errors>
7470C05DF6 0000              <verify bad blocks>
7470C05DF8 00000000...       <16 Bytes unused>
7470C05A08 00000000          volume LBA0 offset(LBAs or stripes? - LBAs will run in >2TiB bug): 0
7470C05A0C 084D383A          # Sectors/member: 976768264
7470C05A10 4C383A00          # Stripes/member: 3815500
7470C05A14 8000              # Sectors/Stripe: 128 ==> stripesize=64KB
7470C05A16 02                Volume status: DEGRADED
7470C05A17 01                RAID Level: RAID-1 Array
7470C05A18 04                # member disks: 4
7470C05A19 02                # domains: 2
7470C05A1A 01                failed disk: HDD[1]
7470C05A1B 01                <unused, always 01>
7470C05A1C 00000000...       <28 Bytes unused>
7470C05A38 00000000          member order 1: HDD[0] <Serial=6VM0DGNC>
7470C05A3C 01000000          member order 2: HDD[1] <Serial=6VM0BZ94>
7470C05A40 02000000          member order 3: HDD[2] <Serial=6VM0BS39>
7470C05A44 03000001          member order 4: HDD[3] <Serial=9VM6VR6X> *** BAD ***
.                            --- Volume [0] MIGRATION/TRANSITION from ---
7470C05A48 00000000          volume LBA0 offset(LBAs or stripes? - LBAs will run in >2TiB bug): 0
7470C05A4C 084D383A          # Sectors/member: 976768264
7470C05A50 4C383A00          # Stripes/member: 3815500
7470C05A54 8000              # Sectors/Stripe: 128 ==> stripesize=64KB
7470C05A56 02                Volume status: DEGRADED
7470C05A57 01                RAID Level: RAID-1 Array
7470C05A58 04                # member disks: 4
7470C05A59 02                # domains: 2
7470C05A5A 01                failed disk: HDD[1]
7470C05A5B 01                <unused, always 01>
7470C05A5C 00000000...       <28 Bytes unused>
7470C05A78 00000000          member order 1: HDD[0] <Serial=6VM0DGNC>
7470C05A7C 01000001          member order 2: HDD[1] <Serial=6VM0BZ94> *** BAD ***
7470C05A80 02000000          member order 3: HDD[2] <Serial=6VM0BS39>
7470C05A84 03000001          member order 4: HDD[3] <Serial=9VM6VR6X> *** BAD ***
7470C05A88 === end of metadata ===

Analyzing: \\Pc10\shareddocs\EmST RAID5\member3.txt
Analyzer Version: 2009072701

===== RAID MPB INFORMATION ===== when MaxLBA=976773168 then from Sector==>976773166 downwards
7470C05C00 496E74656C205261  . RAID
7470C05C08 69642049534D2043  .. Controller
7470C05C10 6667205369672E20  ... Signature: Intel Raid ISM Cfg Sig.
7470C05C18 312E322E3031      .... Version: 1.2.01
7470C05C1E 0000              <reserved>
7470C05C20 332E0146          MPB checksum: unknown type
7470C05C24 88020000          MPB size: 648
7470C05C28 83090235          family ID <first time checksum>
7470C05C2C 95DA9F00          Generation <# MPB updates>: 10476181
7470C05C30 F00F0000          Error Log Size: 4080
7470C05C34 00000080          MPB Attributes: checksum verify
7470C05C38 04                # configured disks: 4
7470C05C39 01                # configured volumes: 1
7470C05C3A 02                error log position: 2
7470C05C3B 00                <reserved>
7470C05C3C 00000000          <cache size>
7470C05C40 AE29C67D          original family ID: --1220812843
7470C05C44 00000000...       <148 Bytes unused>
.                            --- HDD [0] ---
7470C05CD8 36564D3044474E43  .
7470C05CE0 0000000000000000  .. Serial: "6VM0DGNC"
7470C05CE8 3060383A          Sectors total: 976773168
7470C05CEC 00000000          SCSI ID: Port 0 Path 0 Target 0 Lun 0
7470C05CF0 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
7470C05CF1 01                Status Flags: contains metadata,
7470C05CF2 00                Status Flags:
7470C05CF3 00                Status Flags: <unused>
7470C05CF4 00000000          owner config number.
7470C05CF8 0000000000000000  .
7470C05D00 0000000000000000  .. <16 bytes unused>
.                            --- HDD [1] ---
7470C05D08 36564D30425A3934  .
7470C05D10 0000000000000000  .. Serial: "6VM0BZ94"
7470C05D18 3060383A          Sectors total: 976773168
7470C05D1C 00000100          SCSI ID: Port 0 Path 0 Target 1 Lun 0
7470C05D20 3E                Status Flags: Disk is: Member, *** Failed ***, Usable, Detected, Claimed,
7470C05D21 03                Status Flags: contains metadata, SMART events triggered,
7470C05D22 00                Status Flags:
7470C05D23 00                Status Flags: <unused>
7470C05D24 00000000          owner config number.
7470C05D28 0000000000000000  .
7470C05D30 0000000000000000  .. <16 bytes unused>
.                            --- HDD [2] ---
7470C05D38 36564D3042533339  .
7470C05D40 0000000000000000  .. Serial: "6VM0BS39"
7470C05D48 3060383A          Sectors total: 976773168
7470C05D4C 00000200          SCSI ID: Port 0 Path 0 Target 2 Lun 0
7470C05D50 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
7470C05D51 01                Status Flags: contains metadata,
7470C05D52 00                Status Flags:
7470C05D53 00                Status Flags: <unused>
7470C05D54 00000000          owner config number.
7470C05D58 0000000000000000  .
7470C05D60 0000000000000000  .. <16 bytes unused>
.                            --- HDD [3] ---
7470C05D68 39564D3656523658  .
7470C05D70 0000000000000000  .. Serial: "9VM6VR6X"
7470C05D78 3060383A          Sectors total: 976773168
7470C05D7C 00000300          SCSI ID: Port 0 Path 0 Target 3 Lun 0
7470C05D80 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
7470C05D81 01                Status Flags: contains metadata,
7470C05D82 00                Status Flags:
7470C05D83 00                Status Flags: <unused>
7470C05D84 00000000          owner config number.
7470C05D88 0000000000000000  .
7470C05D90 0000000000000000  .. <16 bytes unused>
.                            --- Volume [0] ---
7470C05D98 566F6C756D653000  .
7470C05DA0 0000000000000000  .. Map Name: "Volume0"
7470C05DA8 0098707400000000  Sectors: 1953536000
7470C05DB0 0C                Status Flags: read coalescing, write coalescing,
7470C05DB1 00                Status Flags:
7470C05DB2 0000              <reserved>
7470C05DB4 00000000          Reserved Sectors: 0
7470C05DB8 00000100          <migration priority,# subvolumes,target id,cng master disk>
7470C05DBC 00000000          <cache policy[2],cng state,cng substate>
7470C05DC0 00000000...       <40 Bytes unused>
7470C05DE8 1AF90100          <curr migr unit>
7470C05DEC 00000000          <check point ID>
7470C05DF0 01                Volume migration state: 1 <normal or migrating>
7470C05DF1 01                Volume migration type: 1 <initializing, rebuilding,...>
7470C05DF2 01                Volume dirty: 1
7470C05DF3 FF                Volume fs state: 0xFF
7470C05DF4 0500              <verify errors>
7470C05DF6 0000              <verify bad blocks>
7470C05DF8 00000000...       <16 Bytes unused>
7470C05A08 00000000          volume LBA0 offset(LBAs or stripes? - LBAs will run in >2TiB bug): 0
7470C05A0C 084D383A          # Sectors/member: 976768264
7470C05A10 4C383A00          # Stripes/member: 3815500
7470C05A14 8000              # Sectors/Stripe: 128 ==> stripesize=64KB
7470C05A16 02                Volume status: DEGRADED
7470C05A17 01                RAID Level: RAID-1 Array
7470C05A18 04                # member disks: 4
7470C05A19 02                # domains: 2
7470C05A1A 03                failed disk: HDD[3]
7470C05A1B 01                <unused, always 01>
7470C05A1C 00000000...       <28 Bytes unused>
7470C05A38 00000000          member order 1: HDD[0] <Serial=6VM0DGNC>
7470C05A3C 01000001          member order 2: HDD[1] <Serial=6VM0BZ94> *** BAD ***
7470C05A40 02000000          member order 3: HDD[2] <Serial=6VM0BS39>
7470C05A44 03000000          member order 4: HDD[3] <Serial=9VM6VR6X>
.                            --- Volume [0] MIGRATION/TRANSITION from ---
7470C05A48 00000000          volume LBA0 offset(LBAs or stripes? - LBAs will run in >2TiB bug): 0
7470C05A4C 084D383A          # Sectors/member: 976768264
7470C05A50 4C383A00          # Stripes/member: 3815500
7470C05A54 8000              # Sectors/Stripe: 128 ==> stripesize=64KB
7470C05A56 02                Volume status: DEGRADED
7470C05A57 01                RAID Level: RAID-1 Array
7470C05A58 04                # member disks: 4
7470C05A59 02                # domains: 2
7470C05A5A 03                failed disk: HDD[3]
7470C05A5B 01                <unused, always 01>
7470C05A5C 00000000...       <28 Bytes unused>
7470C05A78 00000000          member order 1: HDD[0] <Serial=6VM0DGNC>
7470C05A7C 01000001          member order 2: HDD[1] <Serial=6VM0BZ94> *** BAD ***
7470C05A80 02000000          member order 3: HDD[2] <Serial=6VM0BS39>
7470C05A84 03000001          member order 4: HDD[3] <Serial=9VM6VR6X> *** BAD ***
7470C05A88 === end of metadata ===

Analyzing: \\Pc10\shareddocs\EmST RAID5\member4.txt
Analyzer Version: 2009072701

===== RAID MPB INFORMATION ===== when MaxLBA=976773168 then from Sector==>976773166 downwards
7470C05C00 496E74656C205261  . RAID
7470C05C08 69642049534D2043  .. Controller
7470C05C10 6667205369672E20  ... Signature: Intel Raid ISM Cfg Sig.
7470C05C18 312E322E3031      .... Version: 1.2.01
7470C05C1E 0000              <reserved>
7470C05C20 332E0146          MPB checksum: unknown type
7470C05C24 88020000          MPB size: 648
7470C05C28 83090235          family ID <first time checksum>
7470C05C2C 95DA9F00          Generation <# MPB updates>: 10476181
7470C05C30 F00F0000          Error Log Size: 4080
7470C05C34 00000080          MPB Attributes: checksum verify
7470C05C38 04                # configured disks: 4
7470C05C39 01                # configured volumes: 1
7470C05C3A 02                error log position: 2
7470C05C3B 00                <reserved>
7470C05C3C 00000000          <cache size>
7470C05C40 AE29C67D          original family ID: --1220812843
7470C05C44 00000000...       <148 Bytes unused>
.                            --- HDD [0] ---
7470C05CD8 36564D3044474E43  .
7470C05CE0 0000000000000000  .. Serial: "6VM0DGNC"
7470C05CE8 3060383A          Sectors total: 976773168
7470C05CEC 00000000          SCSI ID: Port 0 Path 0 Target 0 Lun 0
7470C05CF0 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
7470C05CF1 01                Status Flags: contains metadata,
7470C05CF2 00                Status Flags:
7470C05CF3 00                Status Flags: <unused>
7470C05CF4 00000000          owner config number.
7470C05CF8 0000000000000000  .
7470C05D00 0000000000000000  .. <16 bytes unused>
.                            --- HDD [1] ---
7470C05D08 36564D30425A3934  .
7470C05D10 0000000000000000  .. Serial: "6VM0BZ94"
7470C05D18 3060383A          Sectors total: 976773168
7470C05D1C 00000100          SCSI ID: Port 0 Path 0 Target 1 Lun 0
7470C05D20 3E                Status Flags: Disk is: Member, *** Failed ***, Usable, Detected, Claimed,
7470C05D21 03                Status Flags: contains metadata, SMART events triggered,
7470C05D22 00                Status Flags:
7470C05D23 00                Status Flags: <unused>
7470C05D24 00000000          owner config number.
7470C05D28 0000000000000000  .
7470C05D30 0000000000000000  .. <16 bytes unused>
.                            --- HDD [2] ---
7470C05D38 36564D3042533339  .
7470C05D40 0000000000000000  .. Serial: "6VM0BS39"
7470C05D48 3060383A          Sectors total: 976773168
7470C05D4C 00000200          SCSI ID: Port 0 Path 0 Target 2 Lun 0
7470C05D50 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
7470C05D51 01                Status Flags: contains metadata,
7470C05D52 00                Status Flags:
7470C05D53 00                Status Flags: <unused>
7470C05D54 00000000          owner config number.
7470C05D58 0000000000000000  .
7470C05D60 0000000000000000  .. <16 bytes unused>
.                            --- HDD [3] ---
7470C05D68 39564D3656523658  .
7470C05D70 0000000000000000  .. Serial: "9VM6VR6X"
7470C05D78 3060383A          Sectors total: 976773168
7470C05D7C 00000300          SCSI ID: Port 0 Path 0 Target 3 Lun 0
7470C05D80 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
7470C05D81 01                Status Flags: contains metadata,
7470C05D82 00                Status Flags:
7470C05D83 00                Status Flags: <unused>
7470C05D84 00000000          owner config number.
7470C05D88 0000000000000000  .
7470C05D90 0000000000000000  .. <16 bytes unused>
.                            --- Volume [0] ---
7470C05D98 566F6C756D653000  .
7470C05DA0 0000000000000000  .. Map Name: "Volume0"
7470C05DA8 0098707400000000  Sectors: 1953536000
7470C05DB0 0C                Status Flags: read coalescing, write coalescing,
7470C05DB1 00                Status Flags:
7470C05DB2 0000              <reserved>
7470C05DB4 00000000          Reserved Sectors: 0
7470C05DB8 00000100          <migration priority,# subvolumes,target id,cng master disk>
7470C05DBC 00000000          <cache policy[2],cng state,cng substate>
7470C05DC0 00000000...       <40 Bytes unused>
7470C05DE8 1AF90100          <curr migr unit>
7470C05DEC 00000000          <check point ID>
7470C05DF0 01                Volume migration state: 1 <normal or migrating>
7470C05DF1 01                Volume migration type: 1 <initializing, rebuilding,...>
7470C05DF2 01                Volume dirty: 1
7470C05DF3 FF                Volume fs state: 0xFF
7470C05DF4 0500              <verify errors>
7470C05DF6 0000              <verify bad blocks>
7470C05DF8 00000000...       <16 Bytes unused>
7470C05A08 00000000          volume LBA0 offset(LBAs or stripes? - LBAs will run in >2TiB bug): 0
7470C05A0C 084D383A          # Sectors/member: 976768264
7470C05A10 4C383A00          # Stripes/member: 3815500
7470C05A14 8000              # Sectors/Stripe: 128 ==> stripesize=64KB
7470C05A16 02                Volume status: DEGRADED
7470C05A17 01                RAID Level: RAID-1 Array
7470C05A18 04                # member disks: 4
7470C05A19 02                # domains: 2
7470C05A1A 03                failed disk: HDD[3]
7470C05A1B 01                <unused, always 01>
7470C05A1C 00000000...       <28 Bytes unused>
7470C05A38 00000000          member order 1: HDD[0] <Serial=6VM0DGNC>
7470C05A3C 01000001          member order 2: HDD[1] <Serial=6VM0BZ94> *** BAD ***
7470C05A40 02000000          member order 3: HDD[2] <Serial=6VM0BS39>
7470C05A44 03000000          member order 4: HDD[3] <Serial=9VM6VR6X>
.                            --- Volume [0] MIGRATION/TRANSITION from ---
7470C05A48 00000000          volume LBA0 offset(LBAs or stripes? - LBAs will run in >2TiB bug): 0
7470C05A4C 084D383A          # Sectors/member: 976768264
7470C05A50 4C383A00          # Stripes/member: 3815500
7470C05A54 8000              # Sectors/Stripe: 128 ==> stripesize=64KB
7470C05A56 02                Volume status: DEGRADED
7470C05A57 01                RAID Level: RAID-1 Array
7470C05A58 04                # member disks: 4
7470C05A59 02                # domains: 2
7470C05A5A 03                failed disk: HDD[3]
7470C05A5B 01                <unused, always 01>
7470C05A5C 00000000...       <28 Bytes unused>
7470C05A78 00000000          member order 1: HDD[0] <Serial=6VM0DGNC>
7470C05A7C 01000001          member order 2: HDD[1] <Serial=6VM0BZ94> *** BAD ***
7470C05A80 02000000          member order 3: HDD[2] <Serial=6VM0BS39>
7470C05A84 03000001          member order 4: HDD[3] <Serial=9VM6VR6X> *** BAD ***
7470C05A88 === end of metadata ===[/SIZE][/FONT]

Die Inhalte von member1,member3 und member4 sind exakt gleich. Die Metadaten von member2 sind älter.
Die richtige Reihenfolge der Platten (letzte Stelle der Ser.Nr.) C,4,9,X
So wie es aussieht, ist zuerst die ...X ausgefallen, und beim Rebuild dieser dann die ...4. RAID failed.

Analyzing: \\Pc10\shareddocs\EmST RAID5\Member1.txt

===== MBR INFORMATION ===== at LBA=0
00000001FE 55AA Boot signature='55AA'... valid
. ... Partition Table entry 1 ...
00000001C2 07 Partition Type: NTFS
00000001BE 80 Boot indicator: *** ACTIVE ***
00000001BF 202100 Start CC-HH-SS: 0-032-33
00000001C3 FEFFFF End CC-HH-SS: 1023-254-63 (not CHS addressable)
00000001C6 00080000 Start (LBA): 2048 0-32-33
00000001CA 0000A60E Size (Blocks): 245760000 15297-217-24 120000MiB 117.19GiB
. ... Partition Table entry 2 ...
00000001D2 07 Partition Type: NTFS
00000001CE 00 Boot indicator: inactive
00000001CF FEFFFF Start CC-HH-SS: 1023-254-63 (not CHS addressable)
00000001D3 FEFFFF End CC-HH-SS: 1023-254-63 (not CHS addressable)
00000001D6 0008A60E Start (LBA): 245762048 15297-249-57
00000001DA 0088CA65 Size (Blocks): 1707771904 106303-225-34 833873MiB 814.33GiB
. ... Partition Table entry 3 ...
00000001E2 00 Partition Type: unused partition entry
. ... Partition Table entry 4 ...
00000001F2 00 Partition Type: unused partition entry

Obwohl bei 4x500GB RAID5 1500GB möglich wären, ist nur ein RAID-Volume mit 1000GB definiert. Der MBR befindet sich auf member1 (und member2 in Parity, was auf der letzten sein muss)
somit ließe sich zuordnen:

HDD[0] ...C member1
HDD[1] ...4 member3/4
HDD[2] ...9 member3/4
HDD[3] ...X member2

Das muss ich erst mit meiner Cognacflasche besprechen, ich bin genauso verwirrt wie der Controller...

EmST · 12. Mai 2012

Puh, ich muss nochmal Mainboardanschlussnummern mit den HDDs vergleichen, nicht dass ich irrtümlich die Falsche Reihenfolge angegeben hab? Bin aber heut auf ner Tagung und erst am Abend wieder zuhause. Werd mich dann gleich drum kümmern!

Ernst@at · 12. Mai 2012

Mach Dir darüber keinen Kopf, wichtig war nur, die ursprünglichen RAID-Metadaten auszulesen, weil die jetzt in den weiteren Schritten zerstört werden.

Stell den Intel-Controller auf AHCI-Mode;
Schließe die 4 Memberplatten jetzt an die blauen Ports:
...C an den unteren seitlichen Anschluss, der dem IDE-Anschluss am nächsten ist;(Port 0/SATA1)
...4 an den oberen seitlichen Anschluss, der dem IDE-Anschluss am nächsten ist; (Port 1/SATA2)
...9 an den unteren seitlichen Anschluss in der Mitte; (Port 2/SATA3)
...X an den oberen seitlichen Anschluss in der Mitte; (Port 3/SATA4)
die Ersatz-HDD mit dem System an einen der schwarzen Anschlüsse

Wenn die Reihenfolge der Seriennummern, welche nach BIOS POST angezeigt wird, nicht der oben angeführten entspricht, steck die um (Port 0/1 und 2/3 kann vertauscht sein, geht leider aus dem MB-Manual nicht hervor, welcher der seitlichen Anschlüsse oben und unten ist)

Danach die Bootreihenfolge richtigstellen, Das Ersatzsystem hochfahren und einen Screenshot der Datenträgerverwaltung. Aufforderung zu initialisieren von Datenträgern ablehnen, auch keinen Partitions formatieren!
Mit HD Sentinel erstell im Menü: Report/Save HTML Report... die SMART-Infos aller Platten und diesen gezippt in den Anhang

EmST · 12. Mai 2012

Ok, dann geh ich des heut Abend mal an.

Ergänzung (12. Mai 2012)

Sooo, erledigt:

(Reihenfolge war wirklich anders, hab ich aber aufm Board schon gemerkt, da war ein kleiner Pfeil zur Markierung)

EmST · 14. Mai 2012

Gibts schon irgendwelche News ohne groß drängen zu wollen?

EmST · 21. Mai 2012

*push* damits nicht in Vergessenheit gerät

Ernst@at · 22. Mai 2012

Erstmal zu den Gegebenheiten:

Auf dem RAID5 mit 4x500GB Platten befindet sich ein einziges RAID-Volume mit 931,52GiB(1000GB), obwohl eigentlich Platz für 1500GB wäre. Absicht?

Darauf liegen 2 Partitions
- eine mit 120.000MiB (System)
- eine mit dem Rest (Daten)

Wir werden jetzt mal versuchen, von diesen beiden den Beginn und das Ende zu finden, um aus der noch mehrdeutigen Reihenfolge eine eindeutige zu bekommen.

Schließe die Platten der Reihe nach am blauen Port an und erkunde die aktuelle Seriennummer, falls Du den Aufdruck (weil eingebaut) nicht siehst, mit CrystalDiskInfo.
Mit jeder der 4 Platten:

HxD Aufruf unter User mit Administratorrechten (oder per rechtklick - Ausführen als ...)
- folgendes machst Du der Reihe nach mit Harddisk x (x um 1 höher als in der Datenträgerverwaltung)
- Menü: File/New (es erscheint in der Anzeige ein Reiter "untitled y" - y beginnt mit 1)
- in der Anzeige in das kleine punktierte Rechteck rechts unterhalb von ... 0E 0F klicken
- Menü: Extras/open disk/physical disk/hard disk x (Häkchen bei "open as readonly" nicht entfernen)

alles nachfolgende der Reihe nach mit den Werten z

0
640
81920640
81920767
651177983

durchführen:
- Eingabe mit copy&paste in das Sektoreingabefeld der Menüzeile den Wert z und Enter
- Menü: Edit/select block/start-offset: (eingetragenen Wert belassen) , length: 200 , hex, OK
- Edit/Copy as.../Editor View (kopiert in die Zwischenablage)
- den Reiter "untitled y" anklicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
- Reiter "hard disk x" anklicken
mit nächstem Wert z fortfahren

- Reiter "untitled y" anklicken
- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "NTFS(+dem letzten Zeichen der gerade bearbeiteten Seriennummer: C,4,9 oder X).txt" /speichern

-HxD beenden

dann weiter mit der nächsten Memberplatte

die 4 .txt files gezippt in den Anhang

EmST · 22. Mai 2012

Juchu, es geht weiter

Sodala, ich hoffe dass ich alles richtig hab.

Wegen der Größe, ich glaub mehr ließ mich der Controller damals nicht erstellen. Hab ich mir aber nie größere Gedanken darüber gemacht da ich das meiste sowieso Extern speicher und deshalb der Speicherplatz relativ egal ist. 500er HDDs waren damals halt günstig

Ernst@at · 22. Mai 2012

mmmpf... Der Schuss ging voll daneben.
(abgesehen davon, dass die Anweisungen nicht genau befolgt wurden.
Wenn der Cursor in der zuerst geöffnete Ausgabedatei nicht richtig positioniert wird
- Menü: File/New (es erscheint in der Anzeige ein Reiter "untitled y" - y beginnt mit 1)
- in der Anzeige in das kleine punktierte Rechteck rechts unterhalb von ... 0E 0F klicken
und dann zum auslesen Strg+C statt
- Edit/Copy as.../Editor View (kopiert in die Zwischenablage)
verwendet wird, krieg ich zwar die Daten, aber nicht die Referenzadresse, wo sie sich befinden)
Das muss jetzt nicht wiederholt werden, da die gewünschten Daten dort nicht zu finden waren, wo ich sie gerne gefunden hätte. Aber fürs nächste Mal - hat ja früher auch geklappt..

Ich hätte Dir die dauernde Rumsteckerei ja gerne erspart, aber jetzt müssen wir blind herumstochern, bis alles notwendige gefunden ist und ich hinter den Fehler komme...

Machen wir mal das:

steck wieder alle 4 Platten der Reihe nach an den blauen Port und

- Menü: Extras/open disk/physical disk/hard disk x (Häkchen bei "open as readonly" diesmal schon entfernen)

========= löschen RAID Metadata
mit ">|" und "<" zum vorletzten Sektor positionieren und in der ersten Zeile dieses Sektors das I von Intel von 49 auf 00 ändern
1D1C1115C00 49 6E 74 65 6C 20 52 61 69 64 20 49 53 4D 20 43 Intel Raid ISM C)
- Menü: File/Save (schreibt es auf die Platte zurück)

- HxD beenden

Danach steck alle 4 Platten alle an die schwarzen Ports an. Alle Platten werden nun als non-RAID Disks ausgewiesen
In der Datenträgerverwaltung sollten jetzt 2 der 4 Datenträger als uninitialisiert aufscheinen. Wünsche zum initialisieren ablehnen !
Bild der Datenträgerverwaltung in den Anhang

EmST · 22. Mai 2012

Sorry, STRG+C geht so selbstverständlich dass ich garnicht drüber nachgedacht hab. Bei Kopieren hat der Kopf schon ausgeschaltet und die Fingern automatisch STRG+C gedrückt.

Zu deinen neuen Anweisungen... Ein Problem hab ich damit, ich hab soweit ich sehen kann nur 2 schwarze Anschlüsse, also kann ich die 4 nicht gleichzeitig anstecken?

Ernst@at · 22. Mai 2012

Sorry, ich verwechselte schon 2 Posts lang schwarz mit blau, weil ich im Kopf bei einem anderen Board war, wo's umgekehrt ist. Du hast 6 blaue und 2 schwarze, steckt die 4 Platten an die freien blauen.

EmST · 22. Mai 2012

ok, fertig

Ernst@at · 22. Mai 2012

Perfekt.
Wenn meine Glaskugel versagt, müssen wir eben händisch suchen.

HxD Aufruf unter User mit Administratorrechten (oder per rechtklick - Ausführen als ...)
- folgendes machst Du der Reihe nach mit Harddisk x=2,3,4 und 5:
- Menü: File/New (es erscheint in der Anzeige ein Reiter "untitled 1)
- in der Anzeige in das kleine punktierte Rechteck rechts unterhalb von ... 0E 0F klicken
- Menü: Extras/open disk/physical disk/hard disk x (Häkchen bei "open as readonly" nicht entfernen)

- Eingabe mit copy&paste in das Sektoreingabefeld der Menüzeile den Wert 122900000 und Enter
- Menü: Search/Find/ Search for: EB 52 90 4E 54 46 53 20 20 20 20 ;Datatype: hex-values; Search direction: backward /OK

Nachfolgendes sooft wiederholen, wie etwas auf dieser Platte gefunden wird,
sonst unten weiter
- Menü: Edit/select block/start-offset: (eingetragenen Wert belassen) , length: 200 , hex, OK
- Edit/Copy as.../Editor View (kopiert in die Zwischenablage)
- Reiter "untitled 1" anklicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
- Reiter "hard disk x" anklicken
- Mit F3 weitersuchen, wenn wieder was gefunden wird, diese letzten 6 Anweisungen wiederholen; wenn nichts oder nichts mehr gefunden wird,
hier weitermachen:

- Reiter "untitled 1" anklicken
- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "NTFSHDx.txt" /speichern (x=aktuelle physical disk 2-5)

-HxD beenden

dann weiter mit der nächsten physical disk

Die .txt gezippt in den Anhang

Intel Matrix Raid 5 - Nach Neustart keine Funktion mehr

Cadet 3rd Year

Lt. Commander

Cadet 3rd Year

Admiral

Cadet 3rd Year

Admiral

Cadet 3rd Year

Anhänge

Admiral

Cadet 3rd Year

Admiral

Cadet 3rd Year

Anhänge

Cadet 3rd Year

Cadet 3rd Year

Admiral

Cadet 3rd Year

Anhänge

Admiral

Cadet 3rd Year

Admiral

Cadet 3rd Year

Anhänge

Admiral

Ähnliche Themen

Passend zum Thema
