Intel Matrix Raid 5 - Nach Neustart keine Funktion mehr

[Ernst@at]

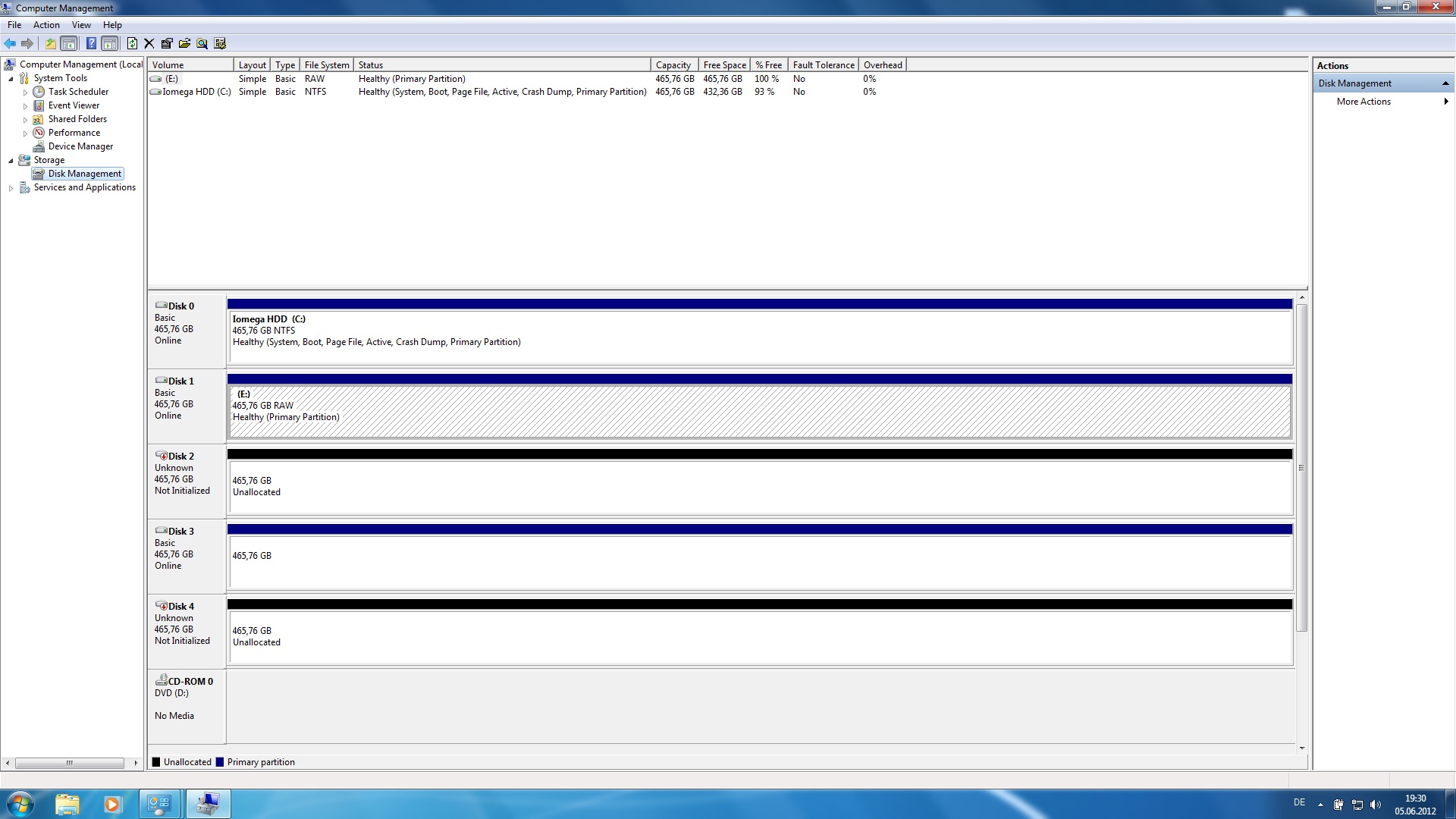

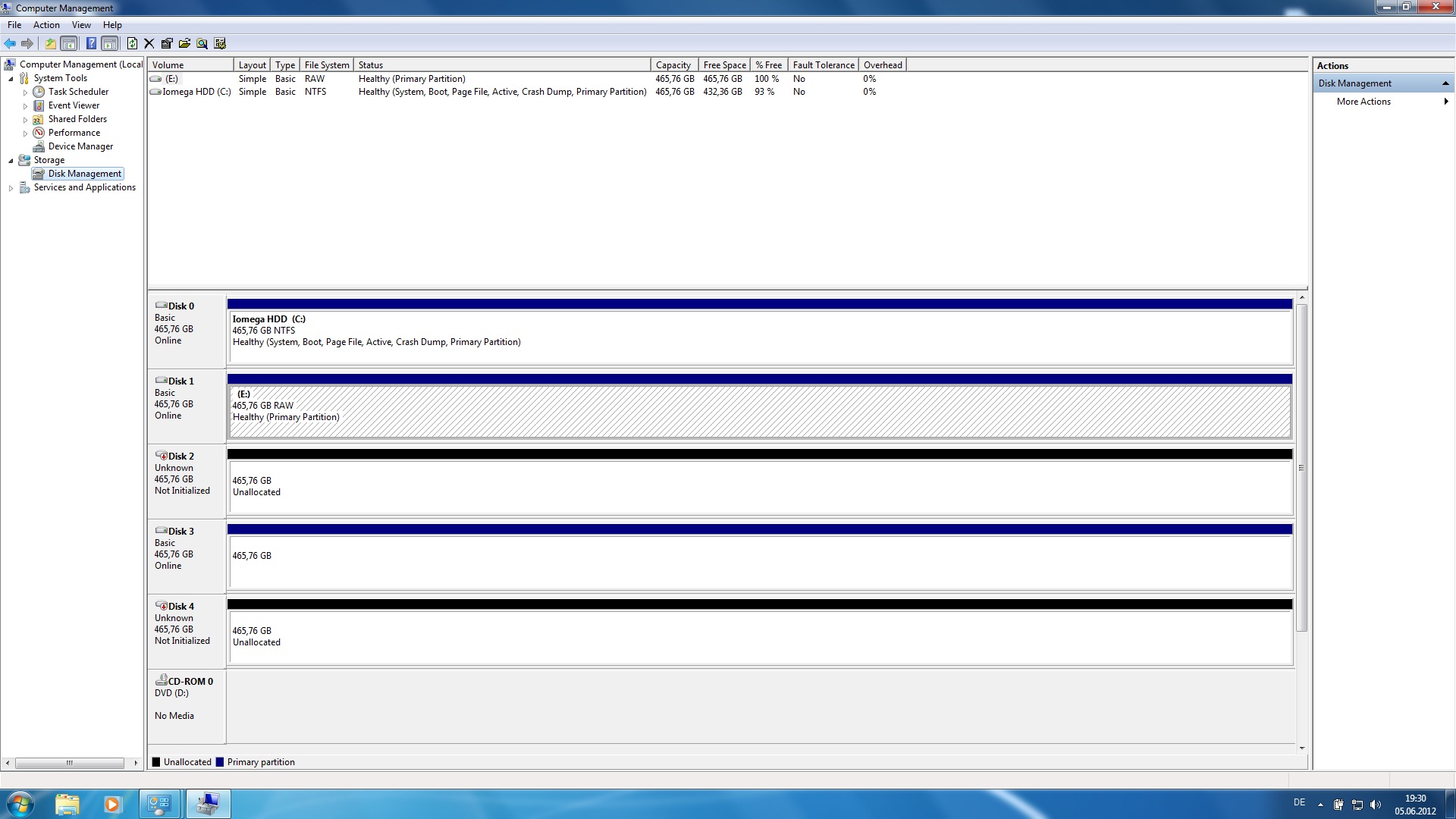

Ok, dann los. Als erstes brauch ich mal einen Screenshot der Datenträgerverwaltung, Initialisierungswünsche ablehnen.
Die Platten hängen ja jetzt im RAID-Mode am Intel-Controller als non-RAID-Disks, wenn ich das richtig im Kopf habe.
Im Intel RST-Manager sollte sich auch die Seriennummern, welche Platte an welchem Port hängt, anzeigen lassen. Wir haben bis jetzt mit den Synonymen HDD2-5 gearbeitet, jetzt muss das auf die richtigen Seriennummer umgelegt werden.
Poste also auch Port#/seriennummer(letzte Stelle reicht)



[EmST]

ist fertig.
Seriennummern kommen gleich

Intel RST lässt sich nicht starten, gibts ne andere Möglichkeit?



[Ernst@at]

Hast Du die neuesten Intel RST-Treiber installiert?
Mach das ggf. nochmals.
Zur Not reicht auch ein Bild (Handy etc) des Schirms nach Power-On, BIOS POST und Strg+I in den BIOS-RAID-Manager - Dort wird das auch angezeigt



[EmST]

Jetzt, neu installier und nun gehts.

Port 0: C
Port 1: 4
Port 2: 9
Port 3: X



[Ernst@at]

Hast Du noch eine Ahnung, ob Du beim ursprünglichen Anlegen des RAID das mit der Intel-Software oder im BIOS nach Post gemacht hast?



[EmST]

Soweit ich mich erinnern kann mit dem BIOS. Also die Anzeige die nach dem BIOS vom Intel-Controller kommt.



[Ernst@at]

OK. Jetzt fällt mir noch eines auf- Du hast geschrieben, es wäre eine Ersatzplatte vorhanden.
Da ist jetzt aber das Reservesystem drauf, oder hab ich das falsch interpretiert?



[EmST]

Ne, hab zwei "Ersatzplatten". Eine hätte ich also noch über



[Ernst@at]

Wunderbar. Sonst hätten wir einen Umweg über einen RAID0 und Migration auf RAID10 gemacht.
Ich werd es ewig nicht behirnen, warum manchmal die Reihenfolge in der Port-Anzeige des BIOS(bei Dir richtig) und der Anzeige der Datenträgerverwaltung(bei Dir richtig) und die Zuordnung der physical Disks im HXD (nach den letzten Auszügen falsch) nicht übereinstimmt.
Macht nix, wenn man es weiss, kann man es ja berücksichtigen.

Von den SMART-Werten
die ...C ist nicht mehr ganz astrein - 47 defekte Sektoren getauscht
Die ...4 ist schwerst bedient und muss getauscht werden
die ...9 hat 2 defekte Sektoren getauscht. Noch tolerierbar, soferne es nicht mehr werden.
die ...X ist OK

Lustig daran ist, dass nach den RAID-Metadaten die ...X ausgefallen sein soll(wofür es keine ersichtlichen Grund außer schlechte SATA/Powerkabelverbindung) und dann die ...4 beim Rebuild Probleme gemacht hat(was nachvollziehbar ist).

Das habe ich über den Logfile gebeugt übersehen; hier müssen wir noch kurz nachhaken, welche jetzt die HD2/HD5 und welche die HD3/HD4 ist

Hast Du noch ein SATA-Kabel übrig?



[EmST]

also ich hab nix umgesteckt

sag mir einfach was ich machen soll

SATA-Kabel hab ich hier



[Ernst@at]

Wir machens auf die empirische Methode, da kann es keine Verwechslung mit den SATA-Kabeln und Portanschlüssen geben.

Mache von den 4 RAID-Platten NUR die Power-Stecker ab;
Stecke jeweils der Reihe nach nur eine einzige mit dem Power-Stecker an.
Poste dann
a) die Seriennummer aus der Intel-RST-Anzeige
b) dazu vom HxD Daten von der Platte
- Aufruf HxD
- open entsprechende physical Disk
- Edit/Select block/start: F0407E010 length: 10 , hex, OK
- Edit/ Copy as.../Editor view

und überträgst es gleich per Strg+V ins Antwortpost
- HxD beenden

Damit haben wir dann die überprüfte Zuordnung von Seriennummer <===> Logfileauszug HD2-5

Dein Antwortpost sollte also so aussehen:

...C F0407E010 ... (Inhalt der Platte an der Stelle)...
usw



[EmST]

Im laufenden Betrieb oder jedes mal mit Neustart?



[Ernst@at]

Sollte im laufenden Betrieb möglich sein.
Wenn Du das eher nicht willst, poste das Einzelergebnis jedesmal, wird dann als Änderung ans bestehende letzte Post angehängt.



[EmST]

Irgendwas funktioniert hier nicht.

Ich öffne HxD - Springe zu dem von dir genannten Wert auf HD 2 und hab bei 2 Platten schon nur 00 00 00 usw. ?

Ergänzung (5. Juni 2012)

jetzt Moment... In der Datenträgerverwaltung steht Platte E als Disk 0 -> also müsste ich HD1 in HxD auslesen?? Ich machs gleich mal so rum



[Ernst@at]

mit oder ohne Neustart?
Wieviele Physical Disks zeigt HxD zur Auswahl - eine sollte die Systemplatte sein, die andere das Untersuchungsobjekt.



[EmST]

Mit Neustart. Ohne Neustart hängt er sich auf.

HxD zeigt mir zwei zur Auswahl.

Hab jetzt alle mal mit HD1 durchgemacht, hier die Ergebnisse

C F0407E010

Offset(h) 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F

0F0407E010 01 D6 CE 82 17 FA 20 1E 48 60 98 DB D0 62 F0 00 .Ö΂.ú .H`˜ÛÐbð.


4 F0407E010

Offset(h) 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F

0F0407E010 BD F5 03 2B 9B 4A 08 63 13 3B C1 C3 4A 38 03 9C ½õ.+›J.c.;ÁÃJ8.œ

9 F0407E010

Offset(h) 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F

0F0407E010 00 10 00 00 00 10 00 00 30 00 01 00 01 00 03 00 ........0.......

X F0407E010

Offset(h) 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F

0F0407E010 00 10 00 00 00 10 00 00 30 00 01 00 01 00 9B 01 ........0.....›.



[Ernst@at]

Sehr schön.

Also ist die Zuordnung:

...C = HD2 Rebuild-Source A1
...4 = HD5 defekt, durch Austauschplatte zu ersetzen
...9 = HD4 Rebuild-Source B1
...X = HD3

Mach Power-Off,
Tausche jetzt die ..4 gegen die Reserveplatte und schließe wieder alle 4 Platten an den Strom.

Spoiler: Sichern&Löschen MBR

HxD Aufruf unter User mit Administratorrechten (oder per Rechtsklick mit ausführen als...)
========= Überprüfen fileseizechange-popup
Menü: Extras/Options... /General: Hier muss bei "confirm insertion/deletion of bytes" das Häkchen gesetzt sein.
- Menü: Extras/open disk/physical disk/hard disk 2 (Häkchen bei "open as readonly" diesmal schon entfernen)

Im Sektor 0 muss in der Zeile mit Offset 1B0/1C0/1D0 (hex) folgendes zu finden sein:
00000001B0 65 6D 00 00 00 63 7B 9A 2E 8A 8C 61 00 00 80 20 em...c{š.ŠŒa..€
00000001C0 21 00 07 FE FF FF 00 08 00 00 00 00 A6 0E 00 FE !..þÿÿ......¦..þ
00000001D0 FF FF 07 FE FF FF 00 08 A6 0E 00 88 CA 65 00 00 ÿÿ.þÿÿ..¦..ˆÊe..
falls nicht, abbrechen - falsche Platte!

========= sichern+löschen MBR Member A
- Menü: Edit/select block/start: 0 ; length: 200 , hex, OK
- Strg+C (Kopiert in die Zwischenablage)
- Menü: Edit/Fill selection/hex values: 00/OK
- Menü: Edit/select block/start: 200 ; length: 200 , hex, OK
- Strg-V (Überträgt aus der Zwischenablage)
- Menü: File/Save (schreibt es auf die Platte zurück) Wenn Fenster Längenänderung aufpoppt, Abbrechen!
- Menü: File/Close



[EmST]

OK, hab ich gemacht.

Bei der Platte handelte es sich aber um HD1 bei HxD



[Ernst@at]

Wenn der Inhalt übereinstimmt, dann passt es.
Also ist MBR sichern/löschen jetzt erfolgt?



[EmST]

Ja!
