Moin moin,

ich habe nun seit April eine Custom Wasserkühlung im Betrieb. Damals war meine Idee die Durchflussmenge mittels der D5 Next Pumpe zu erfassen. Dies funktioniert leider überhaupt nicht.
Ich habe es öfters die Kalibrierung versucht, aber bis auf einen Anfangswert, erhalte ich keine Messdaten.

Daher wollte ich mal in der Runde nach einem gescheiten Sensor fragen, welchen ich ggf. an die D5 Next oder an den Corsair Commander anschließen kann.
Soweit ich weiß kann man den Lüfterausgang der Pumpe auch für einen Durchflusssensor verwenden.


Für Tipps und Empfehlungen bin ich sehr dankbar

Vielleicht erwähnenswert:

• 3x 360 Corsair XR5 Radiatoren
• D5 Next Pumpe
• Corsair Commander Pro
• Aquatuning DP Ultra Clear Kühlflüssigkeit.



[halbtuer2]

Als Nichtfachmann kann ich dir direkt nicht weiter helfen, aber:
damit es richtig kalibriert werden kann, mußt du erstmal wissen, wieviel die Pumpe bei entsprechender Drehzahl überhaut fördenn kann.
Dann muss die Flüssigkeit auch noch diverse Engpässe gepumpt werden und Druckunterschiede werden auch noch auftreten.
Ob du da irgendwann man realistische Werte bekommst, wage ich eher zu bezweifeln.
Und auch wenn du eventuell neugierig auf den Durchfluß bist, um es wirklich genau zu wissen, ist der Aufwand vermutlich viel zu groß und die Meßungenauigkeiten enorm



[BigHilo]

Ja, der DFS der D5 Next funktioniert leider wirklich nicht so wie er soll ... Dafür ist AquaComputers "High Flow" umso zuverlässiger und auch ziemlich genau. Igor hat dazu vor ein paar Monaten erst einen Test gemacht.

Test:
https://www.igorslab.de/aqua-comput...bortest-was-kann-ein-flow-meter-fuer-40-euro/
Sensor:
https://shop.aquacomputer.de/product_info.php?products_id=2294
Kabel zum Anschluss an die D5 Next:
https://shop.aquacomputer.de/product_info.php?products_id=1622



[mykoma]

Der Sensor von @BigHilo ist mit einer der besten auf dem Markt, habe auch einen.

In Retrospektive ist es aber viel Geld für Spielerei, man braucht einen Durchflosssensor nicht wirklich, habe schon mehrfach überlegt, das Ding aus dem Kreislauf zu nehmen.
Das Ding ist für einen Durchflussmesser sehr groß, kann fast mit dem Top meiner DDC 3.2 mithalten.



[Rickmer]

Weil BigHilo nur die halbe Miete verlinkt hat, hier der Grund warum du nicht blind einen anderen Durchflusssensor kaufen solltest:
Barrowch FBFT03 gegen Thermaltake Pacific TF1 und Aqua Computer High Flow im Test – Durchfluss-Sensoren für die Custom-Loop Wasserkühlung mit zwei Totalausfällen

Ich habe auch den high flow im Loop, funktioniert prima. Ich nutze den um in Verbindung mit 'ner Aquaero automatisch einen Alarm auszulösen falls der Kreislauf jemals 20l/h unterschreitet. Dann hätte ich entweder irgendwo einen Quick Disconnect nicht richtig geschlossen oder die Pumpe hat die Grätsche gemacht.

Klar, es gibt auch andere Durchflusssensoren, aber die kosten deutlich mehr wenn die was taugen sollen z.B. wie das Keyence FD-Q10C, das Igor kalibrieren lassen hat und in den Tests als Referenzwert herhält.


Den high flow gibt's übrigens auch als USB-Version (kann trotzdem auch noch aquabus), dann bist du von der Pumpe unabhängig.



[BigHilo]

Weil BigHilo nur die halbe Miete verlinkt hat

Er fragt ja auch nicht welche er nicht kaufen soll ;-P aber okay, solch Negativbeispiele aufzuführen, unterstreicht die Sachlage zusätzlich



[0-8-15 User]

Klar, es gibt auch andere Durchflusssensoren, aber die kosten deutlich mehr wenn die was taugen sollen

Dieser Digmesa Durchflusssensor ist 10 Euro günstiger, sieht aber noch hässlicher aus und bremst den Durchfluss stärker ein. Das Datenblatt gibt es hier: https://www.digmesa.com/wp-content/uploads/937-15xxF03_GB_SW19.pdf

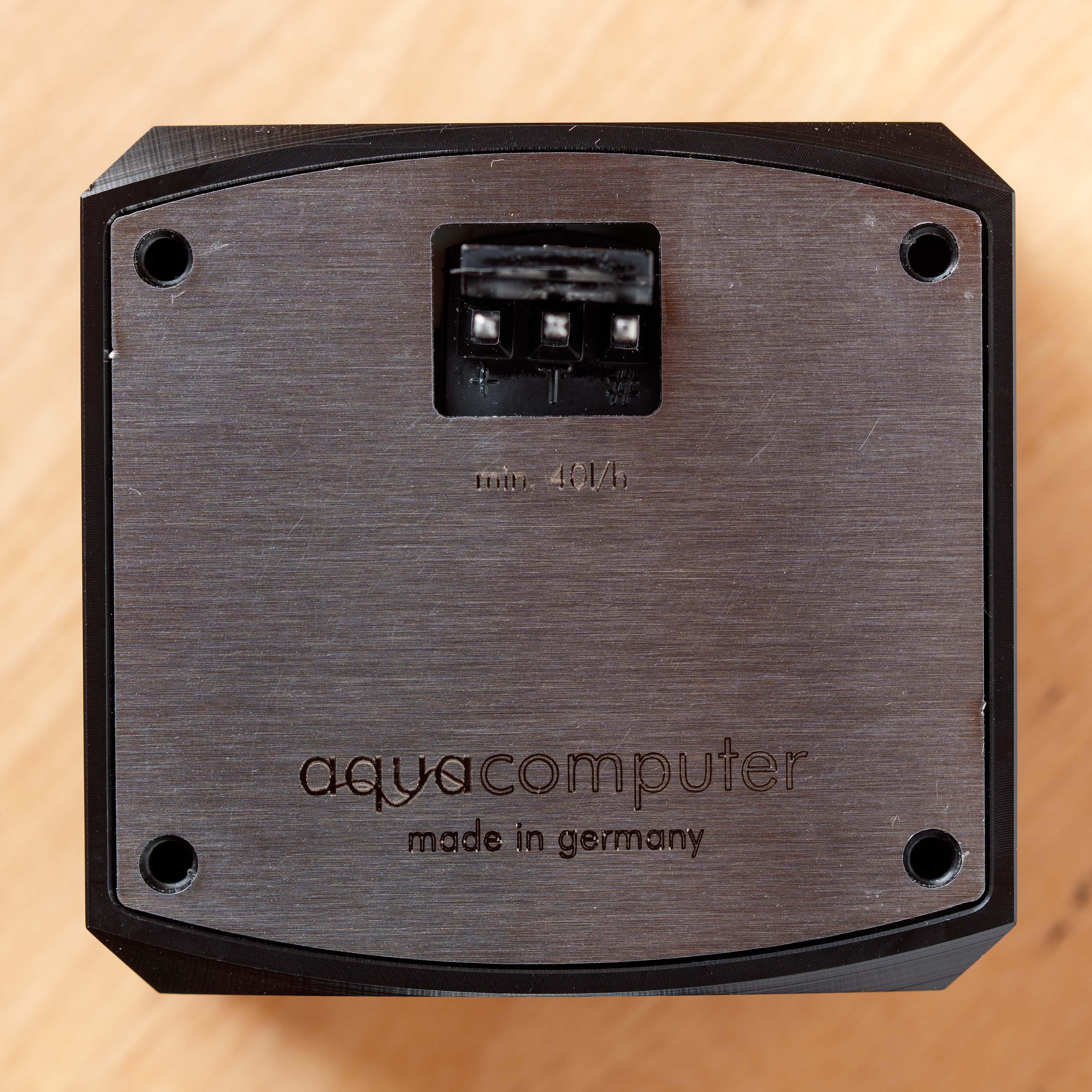

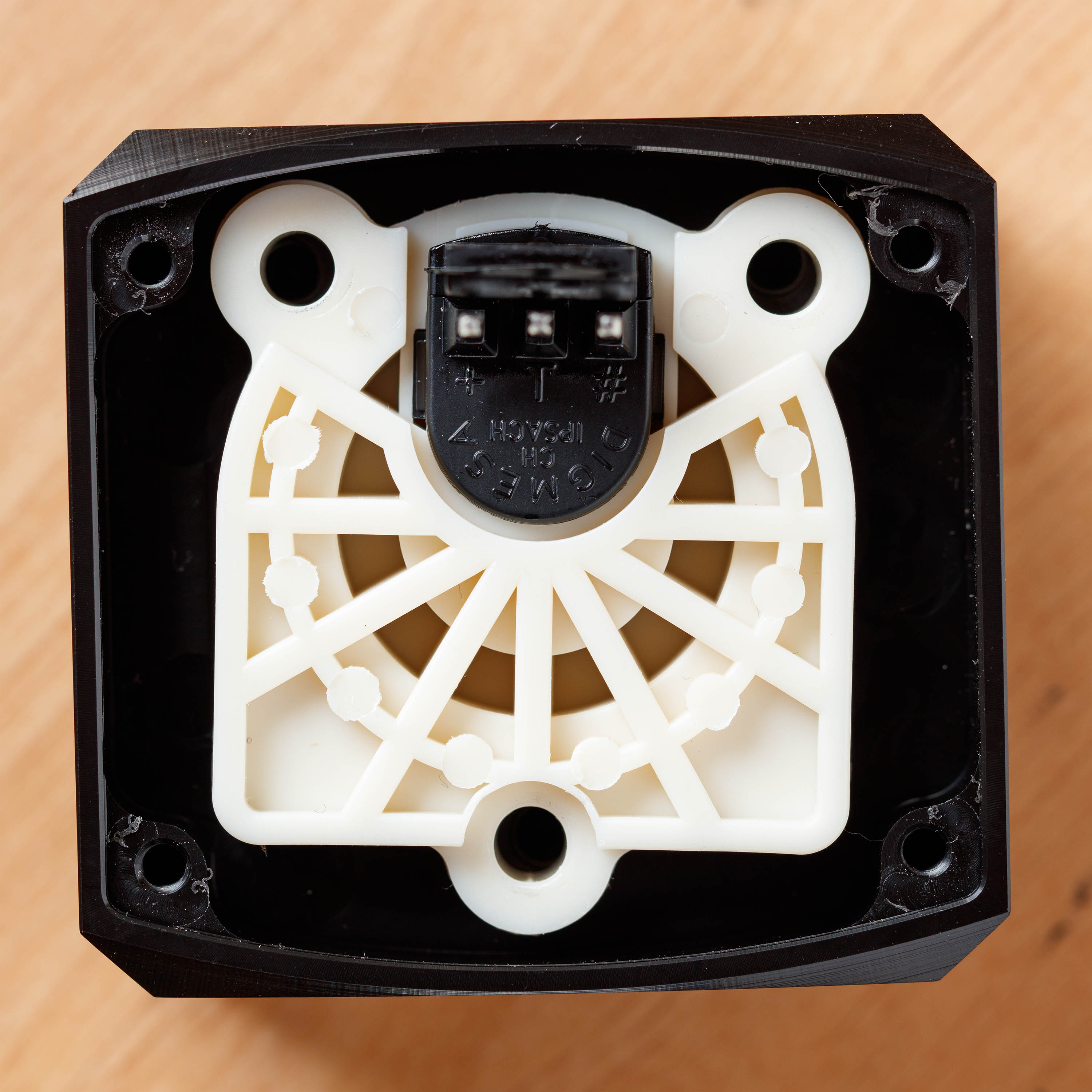

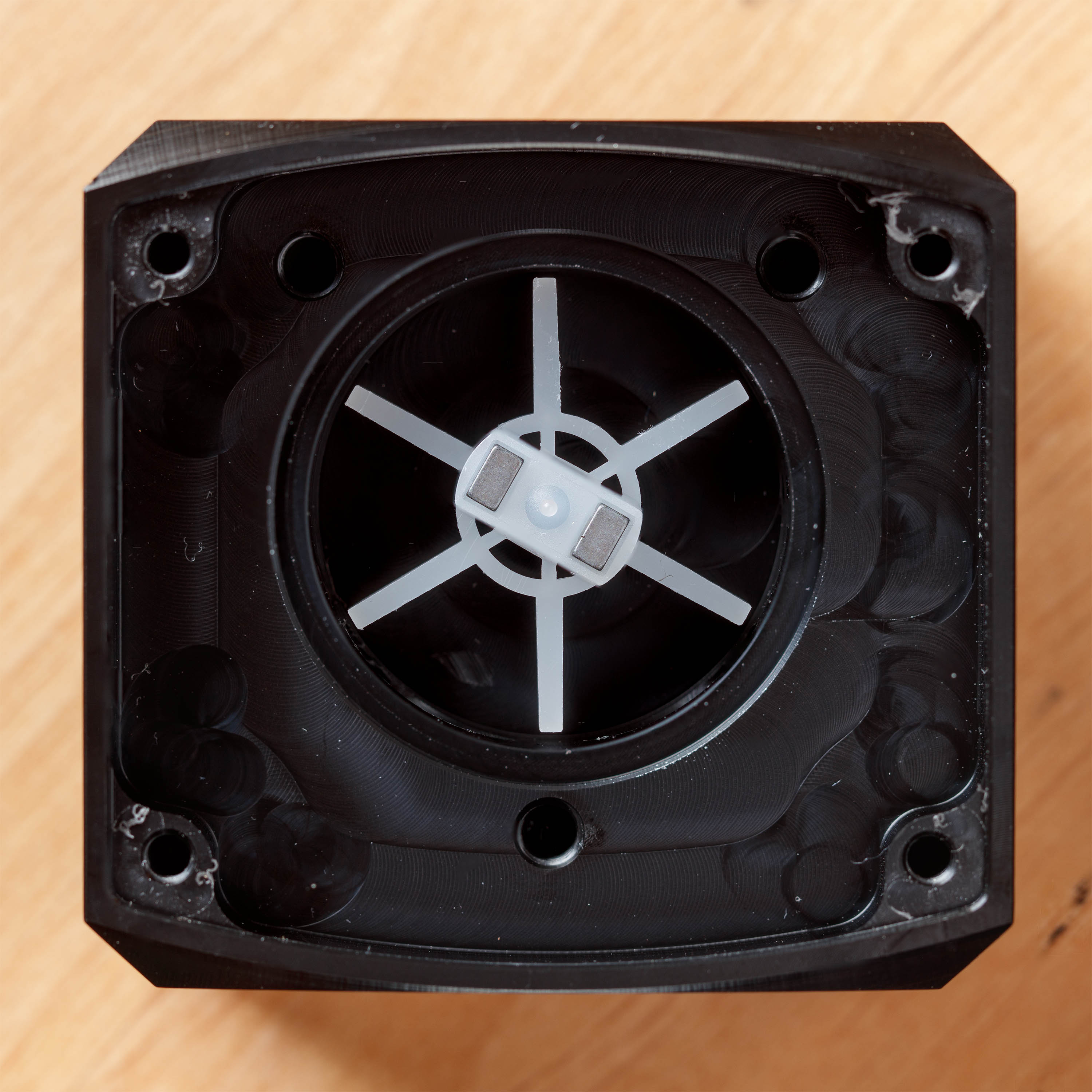

Der High Flow ist im Kern auch ein Digmesa Durchflusssensor, deshalb ist er wohl auch so ein Klotz.



[Rickmer]

Ich glaube, da habe ich lieber den Klotz



[0-8-15 User]

Geht mir genauso. Ist ja beruhigend, dass bei dir auch irgendwann die optische Schmerzgrenze erreicht ist.



[Naturtrüb]

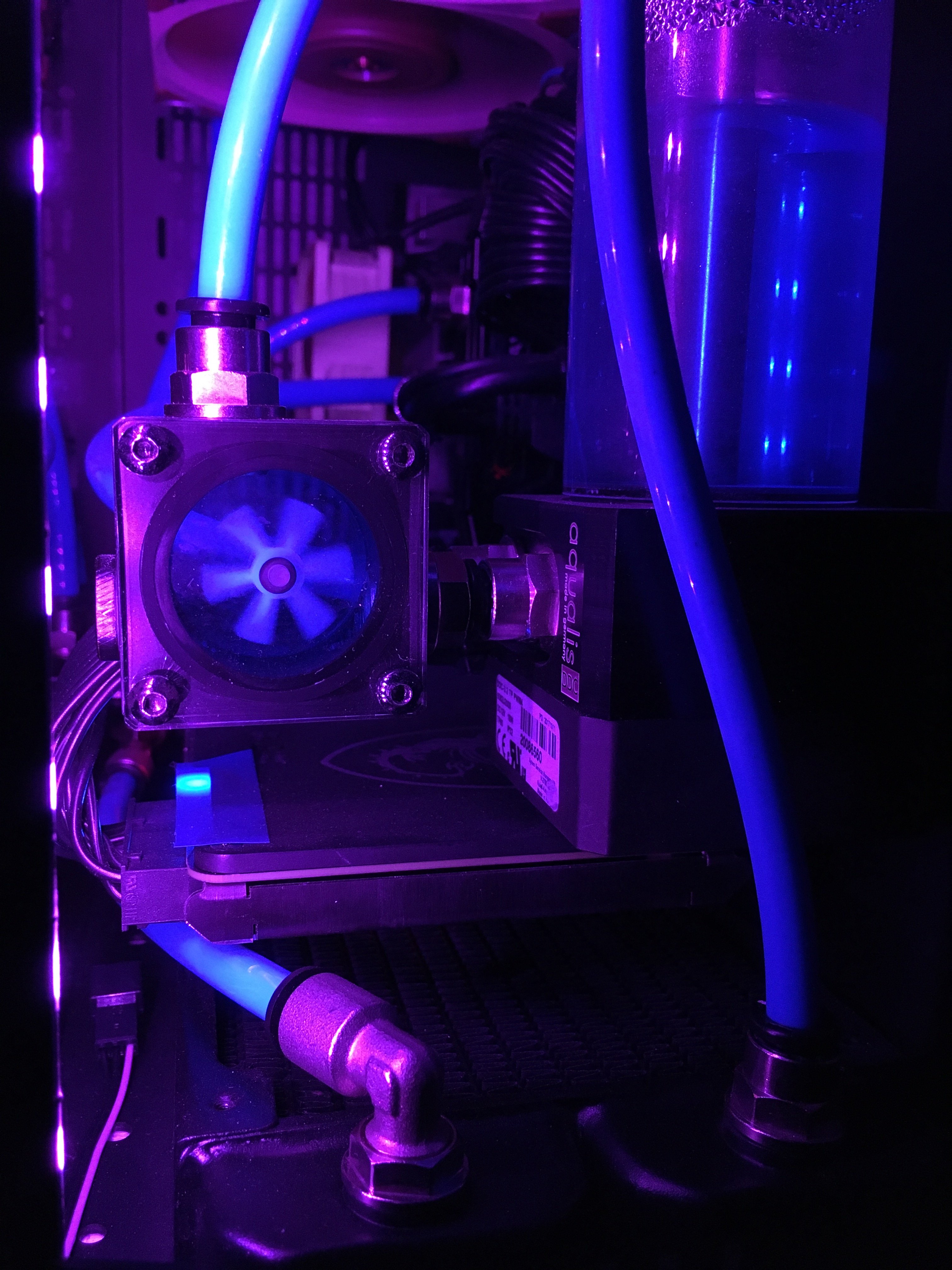

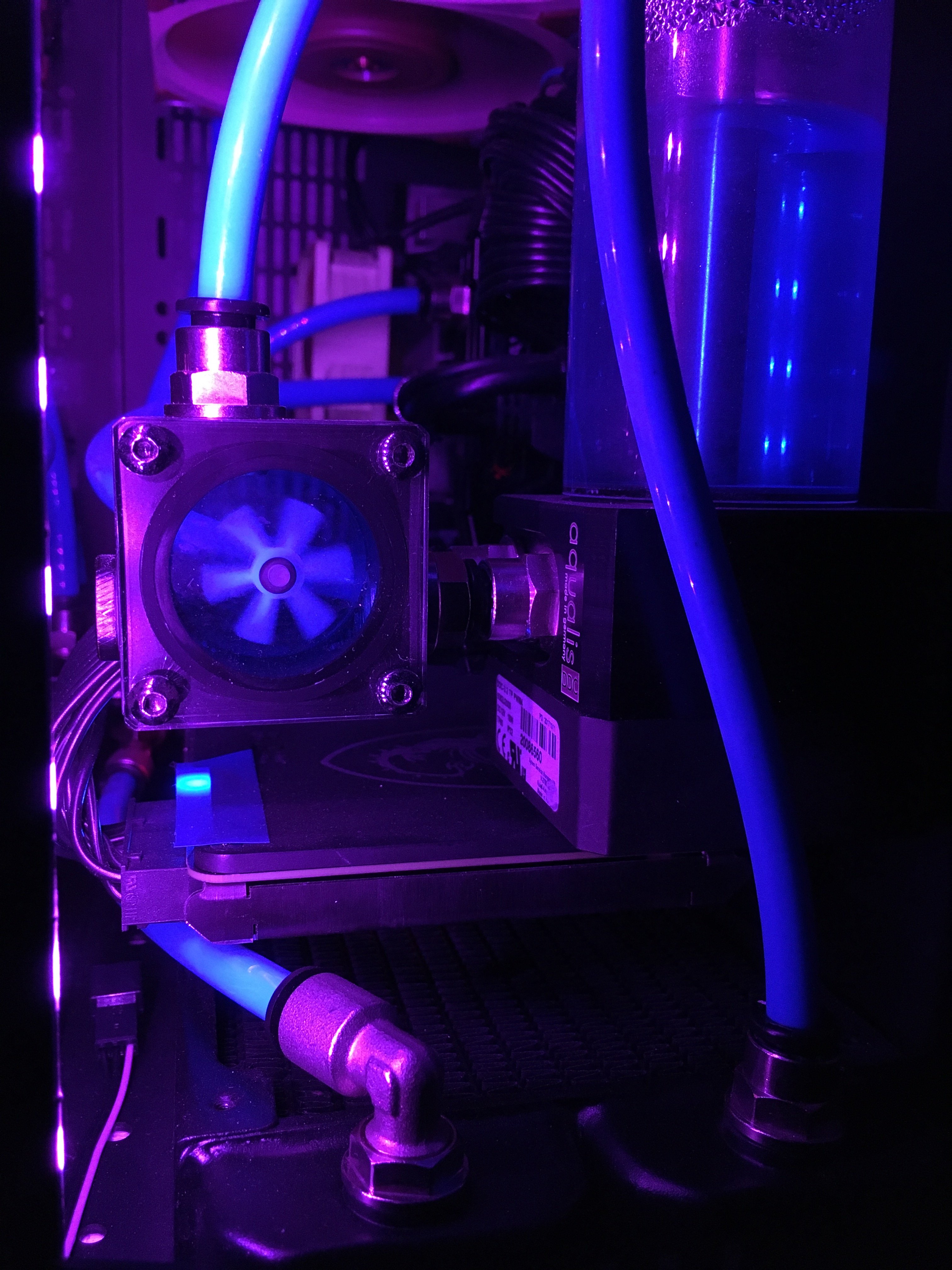

...warum so kompliziert? Bau doch einfach eine optische Durchflußkontrolle ein: Bringt Leben in die Bude, reicht zur schnellen optischen Kontrolle daß was fliesst und zur groben Abschätzung wieviel, ist simpe, ausfallsicher und preiswert:

https://www.alphacool.com/shop/uebe...sfluegel-durchflussanzeiger-g1/4-eckig-acetal



[0-8-15 User]

Nicht jeder hat den Rechner auf dem Tisch stehen, Glastüren verbaut und sitzt immer davor, wenn er läuft.



[Naturtrüb]

Nicht jeder hat den Rechner auf dem Tisch stehen, Glastüren verbaut und sitzt immer davor, wenn er läuft.

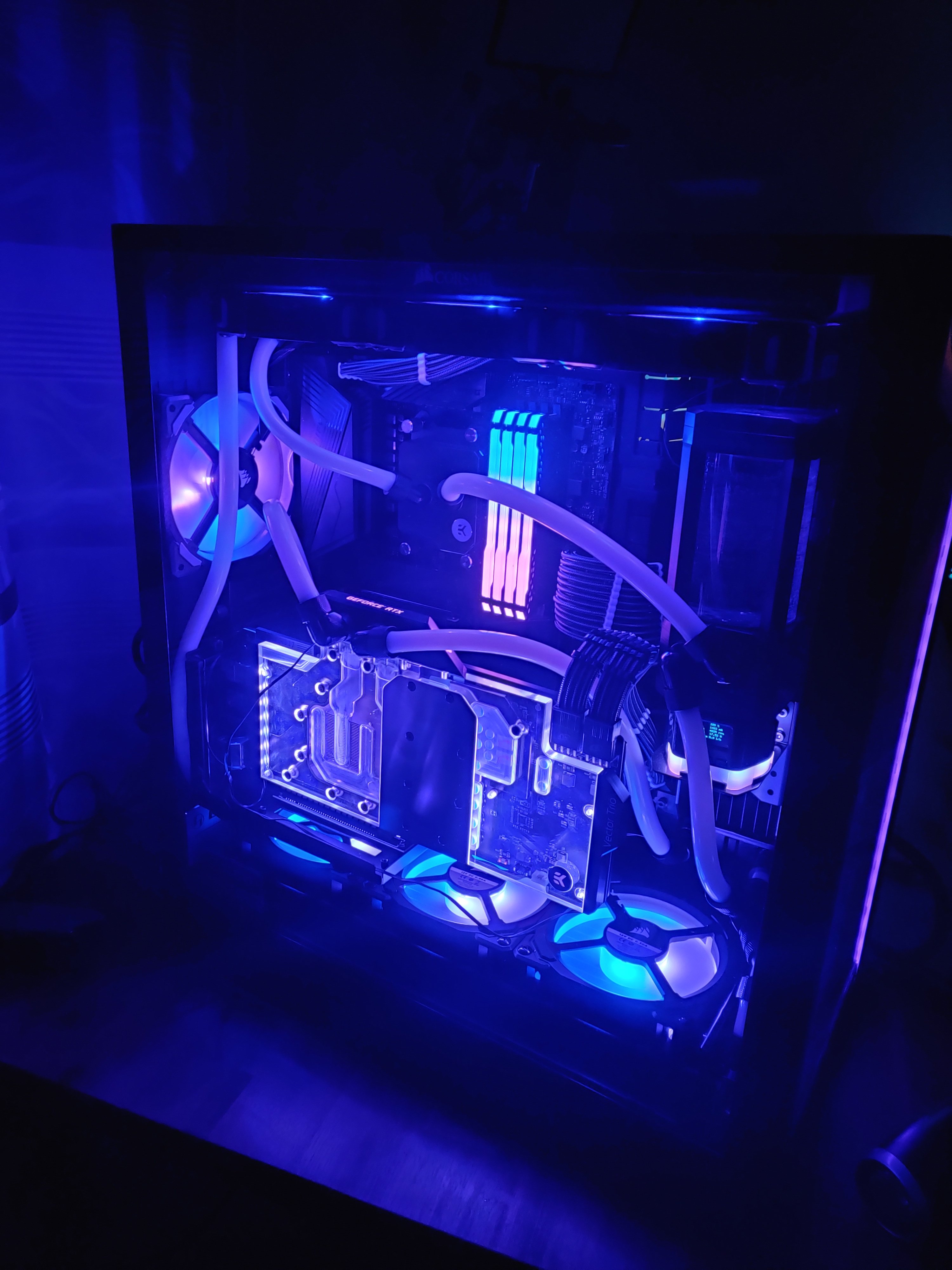

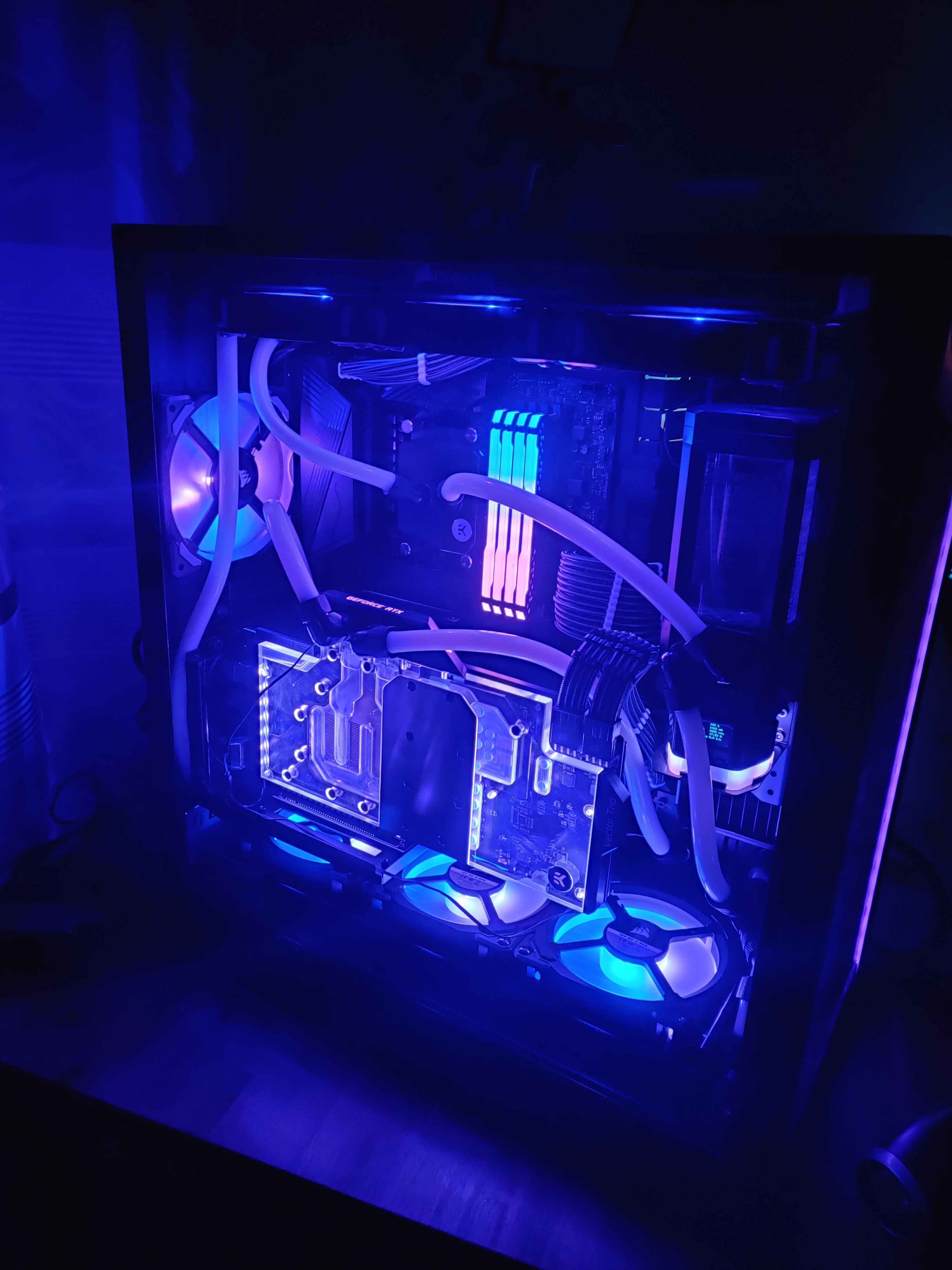

...der TE hat aber einen Glaskasten (s. Eingangsposting) und kann wohl auch draufgucken...



[immortuos]

...warum so kompliziert? Bau doch einfach eine optische Durchflußkontrolle ein: Bringt Leben in die Bude, reicht zur schnellen optischen Kontrolle daß was fliesst

Weil dein verlinktes Ding komplett nutzlos ist. Der einzige Grund, warum man einen DFM verbaut, ist um den Rechner zuverlässig rechtzeitig automatisch abschalten zu lassen, wenn der Durchfluss aufgrund eines Pumpenausfalls oder einer Verstopfung des CPU Kühlers in den Keller geht. Und da bringt dein Schaufelrad gar nichts. Alles andere ist nur Spielerei, ob der Durchfluss jetzt 20 L/h oder 200 L/h beträgt, ändert abgesehen von 2-5K höheren Temperaturen der CPU und GPU nichts.

Abgesehen davor würde mir das minderwertige Acryl von ALC niemals auch nur in die Nähe meines Rechners kommen.



[Naturtrüb]

Weil dein verlinktes Ding komplett nutzlos ist. Der einzige Grund, warum man einen DFM verbaut, ist um den Rechner zuverlässig rechtzeitig automatisch abschalten zu lassen, wenn der Durchfluss aufgrund eines Pumpenausfalls oder einer Verstopfung des CPU Kühlers in den Keller geht.

...du trägst auch Gürtel und Hosenträger, oder?

Fu**ing Hell, der TE betreibt eine 0815 Gamingkiste und kein Kernkraftwerk. Wenn da was mit dem Durchfluss nicht stimmt merkst Du es rechtzeitig an den CPU/GPU Temperaturen bzw. im schlimmsten Fall schaltet sich die Kiste sang- und klanglos ab.
Das Wasserrädchen sagt dir beim Einschalten "jopp, der Kühlkreislauf läuft" und das reicht für den Rest des Tages. Und man hat was zum Hingucken - erzähle mir doch keiner, der Kirmesbeleuchtung in seinen Rechner einbaut und das Ganze verglast, daß er keinen Technikporno will...

Abgesehen davor würde mir das minderwertige Acryl von ALC niemals auch nur in die Nähe meines Rechners kommen.

Ganzschrecklichganzschrecklich. Dauernd platzt das Ding und die Siffe rennt innen an den Glasscheiben runter, sieht aus wie ein Doom-Headshot aus der Nähe!

Not. Seit Jahren nicht.



[Equinox4989]

Vielen Dank für die vielen Rückmeldungen, den Kaufempfehlungen und den Testberichten.

Wie ich sehe, gibt es verschiedene Meinungen zu den unterschiedlichen Sensortypen und deren Sinnhaftigkeit.
Weshalb ich eigentlich einen Flow Sensor im Einsatz haben möchte, ist die Tatsache das ich weiße Schläuche von Masterkleer verwende. Meine Sorge ist das auf Dauer feine Partikel von den Schläuchen sich absetzen und das System blockieren/behindern.

Aber nachdem Feedback werde ich darüber noch mal nachdenken, ob ich mein System innerhalb von 3 Monaten wirklich erneut öffnen möchte

Ich bedanke mich ganz herzlich für eure Antworten und wünsche euch noch ein schönes Restwochenende



[immortuos]

Not. Seit Jahren nicht.

Darum sieht es auf dem Bild auch so aus, als ob links unten schon Spannungsrisse neben der Schraube wären.



[Rickmer]

Meine Sorge ist das auf Dauer feine Partikel von den Schläuchen sich absetzen und das System blockieren/behindern.

Aus den weißen PVC-Schläuchen wird sich früher oder später der Weichmacher auslösen. Das findest du dann besonders gerne im CPU-Kühler mit den feinen Finnen wieder.

Wenn schwarzer Schlauch auch okay ist, nimm z.B. EK Waterblocks ZMT Schlauch, der hat keine Weichmacher und ist auch so ein extrem wiederstandsfähiger Industrieschlauch.
Andere solche Schläche sind EPDM und Norprene. (Teils nur Markennamen, aber halt das, was dich in der Suchmaschine weiterbringt.)



[mykoma]

EPDM ist das Material, ZMT (Zero Maintenance Tube) und Norprene die Handels/Markennamen von EKWB respektive Tygon.

Wenn es weiß sein soll, wäre Silikonschlauch eine Option, der ist meist von Natur aus milchig-weiß, wird aber eher selten empfohlen, da optisch nicht so ansprechend, schwarz ist schlicht und neutral, wer seine farbige Flüssigkeit sehen will nimmt was klares aus PVC oder so, das Trübe von vielen Silikonschläuchen sieht aus wie ein alter PVC Schlauch.



[SJAFNWEIF]

EPDM ist das Material, ZMT (Zero Maintenance Tube) und Norprene die Handels/Markennamen von EKWB respektive Tygon.

EPDM bezeichnet eine Gruppe von Polymeren, deshalb ist EPDM nicht unbedingt gleich EPDM.
Die genaue Zusammensetzung von Tygon Norprene ist übrigens ein Betriebsgeheimnis, d.h. nicht bekannt. Selbst wenn es sich um irgendeine Art von EPDM handelt, unterscheidet es sich auf jeden Fall vom EK ZMT. Das sieht man auch, wenn man einen Blick auf die Angaben zur Temperaturbeständigkeit wirft (EK ZMT: -30 bis 110 °C, Tygon Norprene: -60 bis 135 °C).
Relevant sind die Unterschiede beim Einsatz in einer WaKü aber sehr wahrscheinlich nicht.



[Equinox4989]

Danke für den Tipp. Aber jetzt nochmal alle Schläuche zu wechseln? Puh da graut es mir ein wenig davor, weil allein durch die Vertikale GPU das echt ein Teufelsakt ist, an alle Verschlüsse dran zu kommen.
Würdet ihr die Schläuche von EK oder eher die von Tygon empfehlen?

Schwarz war tatsächlich meine alternativ Farbe.
Ich hab keine Farben in meiner Kühlflüssigkeit und finde Durchsichtige Schläuche persönlich sehr hässlich. Deswegen wollte ich auf jeden Fall Farbige Schläuche haben.
