Projekt Kleinstes mATX Gehäuse Inter-Tech IM-1 POCKET !?

Hallo Community,

schon längere Zeit spielte ich mit dem Gedanken mein (ur-) altes Gehäuse in Rente zu schicken. Die ganzen 5.25 / 3.5 Zoll Bauräume benötige ich nicht mehr und waren eh leer.

Das neue Gehäuse sollte so klein wie nur möglich werden. Voraussetzung war aber, dass alle Komponenten wieder hineinpassen.
Auch das ATX-Netzteil. Die Recherche dazu gestaltete sich recht mühsam aber irgendwann kristallisierten sich zwei Gehäuse heraus.
Sharkoon MS-Y1000 und das Inter-Tech IM-1 Pocket. Mir gefiel das MS-Y1000 recht gut und wollte schon bestellen. Beim kontrollieren der Daten bin ich auf die CPU-Kühler-Aufbauhöhe gestoßen, nur 135mm und das war zu wenig. Die 155mm des IM-1 Pocket sollten knapp reichen. Das IM-1 Pocket ist aber nochmal einen ganzes Stück kleiner und ich war mir unsicher ob ich oben zwei vollwertige Lüfter und unten zwei vollwertige Lüfter unterbekommen werde. Dennoch hab ich es mir von meiner Frau zu Weihnachten schenken lassen und ich hab mich auf Heiligabend mehr gefreut als unsere Kinder :-D

Beim Umzug in das IM-1 Pocket bin ich dann doch (wie befürchtet) auf ein paar Schwierigkeiten gestoßen, aber am Ende war alles drin. Dies ist nun auch meine Motivation für diesen Artikel um interessierte am IM-1 Pocket Eindrücke zu vermitteln. Mit Fotos habe ich versucht die etwas kniffligen Punkte einzufangen.

Die Komponenten (update 18.04.2023):​

• Gehäuse: Inter-Tech IM-1 Pocket 303 x 185 x 391mm (H/B/T) -> siehe auch Baugleiche Gehäuse weiter unten
• Netzteil: Seasonic FOCUS GX-650 650W vollmodular
• Mainboard: MSI B550M PRO-VDH-WiFi im mATX Format
• CPU: Ryzen 5 5600x
• CPU-Kühler: Scythe Mugen 5 (Oberseite schwarz lackiert) mit Arctic P12 PWM / Arctic P12 PWM PST A-RGB
• RAM: Crucial Ballistix DDR4-3600 2x8GB + Crucial Ballistix RGB DDR4-3600 2x8GB
• Grafikkarte: ASUS Dual GeForce RTX 4070 12 GB (kam erst am 18.04.23 in das System und löste eine RTX 3070 ab)
• SSD: M.2 NVMe SSD WD Black SN770 2TB
• Lüfter oben: 2x Arctic P12 PWM PST A-RGB
• Lüfter unten: 2x Arctic P12 PWM PST A-RGB

Gehäuse​

Das IM-1 Pocket ist aus Metall, sehr flexibel einsetzbar und dabei auch günstig für rund 60€. Eine Konfiguration mit 240er AiO ist möglich. Das ganze Gehäuse kann auch invertiert aufgebaut werden, Lüfter können seitlich angebracht werden, auch SFX Netzteile können verwendet werden usw. Schaut einfach auf der Herstellerseite vorbei.
Ein Glasseitenteil ist ebenfalls erhältlich das ich mir dann auch nach paar Monaten Betrieb nachgekauft habe (brauchte was zum Basteln).
Baugleiche Gehäuse:
Es finden sich auch sehr viele baugleiche Gehäuse unter anderem Namen mit manchmal anderer Front im Netz:
Krux Naos / FSP CST350 Plus (USB-C) / iTek Evoke / Nox Hummer Vault / Cube Gaming Axel (V2 mit Mesh Front USB-C) / Tecware Fusion / SAMA IM01
Gerade wenn das Glasseitenteil wichtig ist kann das Krux günstiger sein. Oder das FSP wenn USB-C sein muss.

	mit Glasseitenteil
	Unter der Frontblende ist etwas Platz um überschüssige Kabel zu verstecken.

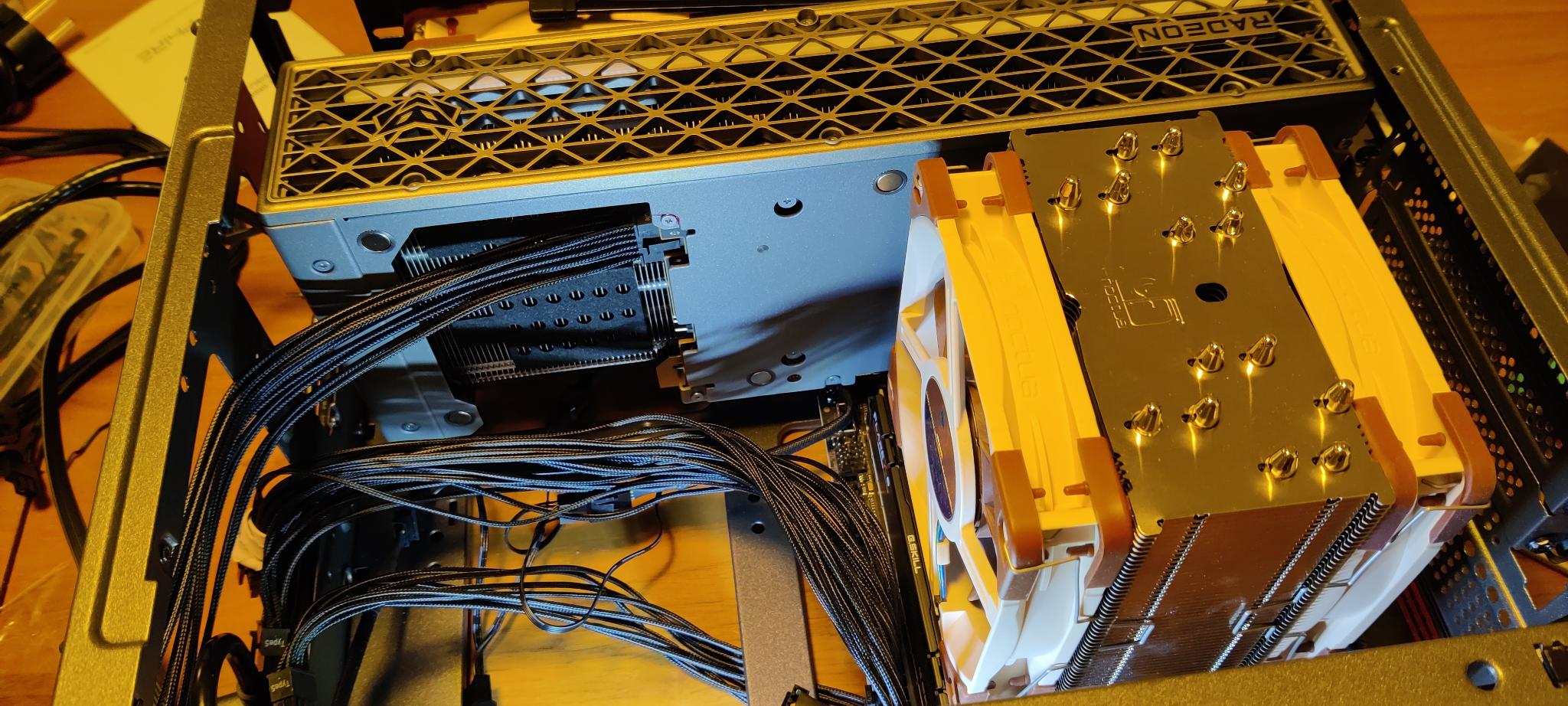

Hinter dem Mainboard ist etwas Platz (wenige Millimeter) für das 8-Pin EPS-Kabel und die ganzen Lüfterkabel. Wichtig war hierbei, dass sich die Kabelverbinder der Lüfter in den Blechausschnitten befinden, ansonsten geht das Seitenteil nicht richtig drauf und die Stecker werden eingeklemmt. Beim Mainboardanschlusskabel habe ich das Netz zurückgeschoben damit ein möglichst kleiner Bogen möglich ist und nach hinten durchgeführt werden konnte.	CPU-Kühler mit 155mm passt gerade so rein. Zwischen Seitenteil und den Heatpipes ist noch ca. 5mm Platz. Beim Glasseitenteil 2-3mm.

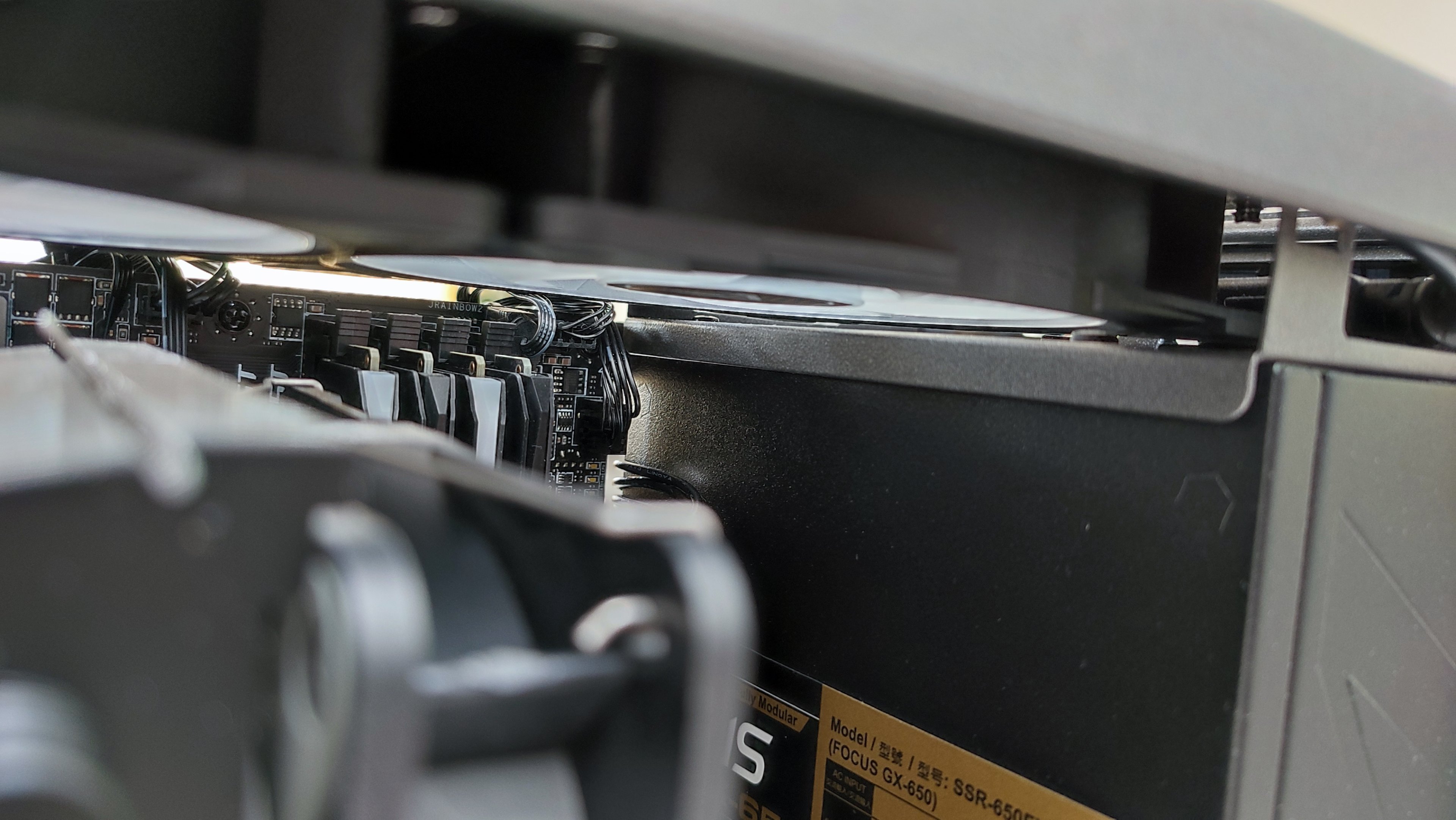

Um zwei Lüfter mit 25mm Höhe unter den Deckel zu bekommen musste ich etwas improvisieren um den Abstand von Deckel und Netzteil zu vergrößern. Dazu habe ich einfach Mainboardabstandshalter genommen und eine kleine Unterlagsscheibe. Zusammen hab ich so knapp 9mm Platz geschaffen. Es könnten also ohne die zusätzlichen Abstandshalter ein Slim Lüfter mit 15-16mm Höhe dort passen.	Der Abstand zwischen Lüfter und Netzteil ist nun auch wirklich knapp, aber geht. Der Lüfter zieht nun auch immer etwas Luft aus dem semi-passiven Netzteil.
Lüfter kollidiert fast mit dem Netzteilstecker und dem Kippschalter des Netzteils.	Das Netzkabel musste etwas umverlegt werden. Vorher rechts nun links am Gehäuse entlang. Draufsicht. Bei den Lüftern wollte ich eigentlich welche mit RGB Ringen. Aber durch die Einbaurichtung wären die Ringe im Gehäuse. So viel die Wahl auf die Artic da diese komplett leuchten.
Die Grafikkarte dürfte mit 267mm bei mir nun nicht mehr viel länger sein dann stößt sie an die PSU Stecker. Da fallen erstmal fast alle Designs mit drei Lüfter raus. Eventuell kann der obere Gehäuselüfter raus, das Netzteil wieder etwas höher und so die Grafikkartekarte eventuell unten durch passen. Auch scheint mein Netzteil mit 14cm eines der kürzeren zu sein. Wenn das Netzteil länger ist dann ist die maximale Länge der Grafikkarte ca. 250mm.	Sehr eng ging es im unteren Anschlussbereich des Mainboards zu. Die Frontpanel-Anschlüsse passen gerade so da sie quasi in den offenen Gehäuseradius des Lüfter gehen. Auch der Front-Audio-Anschluss und Lüfteranschluss ging auf diese weise. Blockiert sind bei mir auf jeden Fall weitere USB (2.0) Anschlüsse (die ich aber eh nicht benötige) und ein 3 PIN RGB Anschluss.

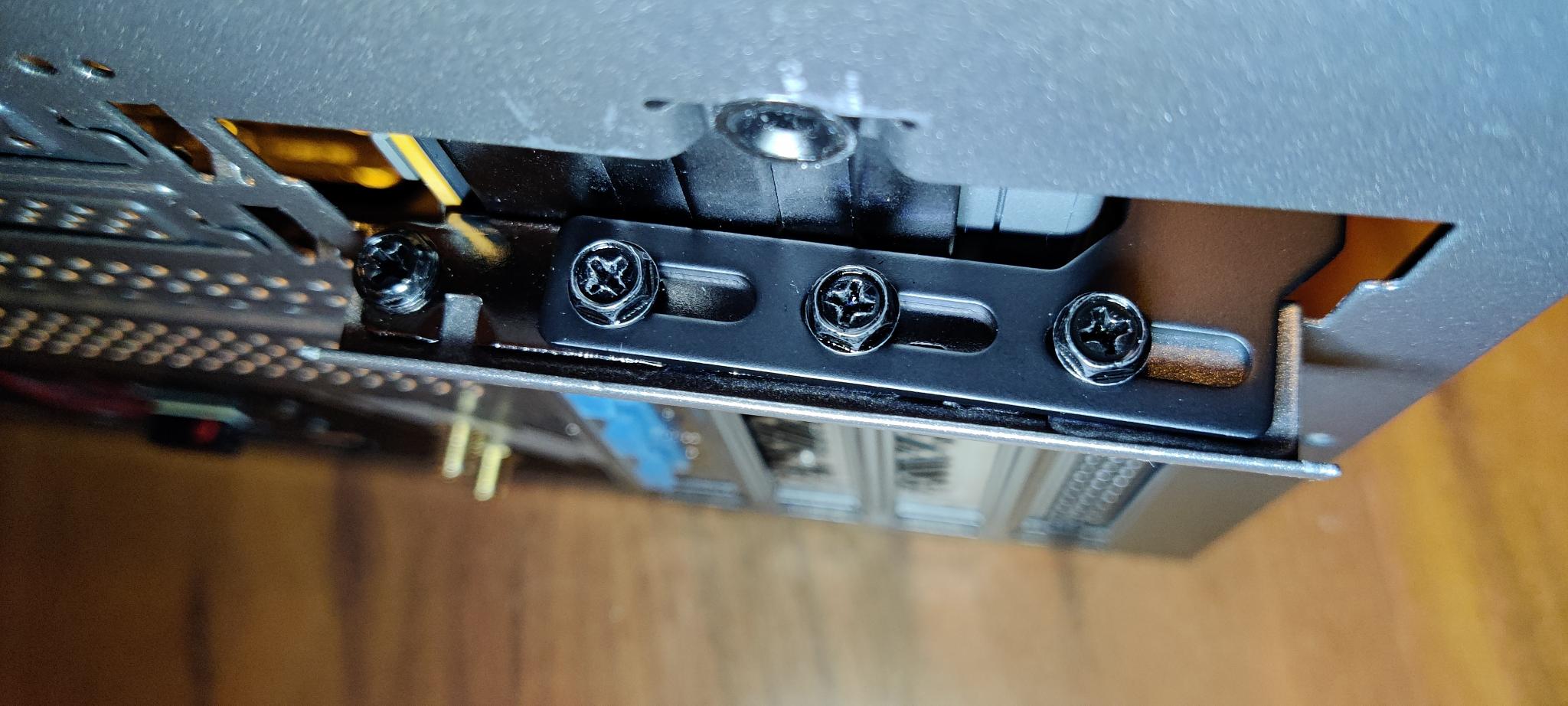

Im Bild sind die Lüfter etwas weggeklappt. Die durchgestrichenen Anschlüsse gehen definitiv nicht wen ein Lüfter verbaut ist.	Noch ein Foto durch die Slotblende. Zu sehen ist wie der Stecker etwas in den Lüfter taucht. Ich denke Slim-Lüfter würden hier nicht funktionieren da der obere Lüfterrahmenkonstruktion dann genau über den Pins sitzt und so blockiert.
Gehäuse von unten.	Nach mehreren Tests hab ich die Staubfilter (feine Meshstruktur) im ganzen Gehäuse entfernt und die Temperaturen sind so erheblich besser. Ich würde behaupten die GPU ist bei gleicher Lüfterdrehzahl 5°C kühler.
	Airflow: Bezüglich Airflow habe ich doch recht viel experimentiert. Auch den inversen Aufbau. Meiner Meinung nach ist das nun für mich die beste Konfiguration.

Kühlung / Airflow mit Glasseitenteil​

Ich kann nur gegenüber meinem alten Gehäuse ein Vergleich ziehen. Die CPU und GPU Temperaturen sind deutlich gesunken.
Die GPU wird ja quasi direkt mit frischer Luft versorgt und die Luft über der CPU direkt aus dem Gehäuse gepustet (gemessen bis zu 50°C).
Der Airflow ist etwas ungewöhnlich aber nach viel experimentieren für mich die beste Konfiguration. Die CPU kann sich kühle Luft ansaugen und weniger die Abwärme der Grafikkarte. Das brachte ein paar °C unter Gaminglast.
Das Gehäuse bietet noch die Möglichkeit hinten ein 80mm (mit Kabelbinder 120mm) Lüfter zu verbauen. Das hab ich auch getestet aber die GPU war dann ca. 2°C wärmer. Durch den CPU-Lüfter macht es an der Stelle auch wenig Sinn nochmals einen Lüfter zu verbauen.
Da ich eher ein leises System bevorzuge und höhere Temperaturen zulasse, hab ich nun in meiner endgültigen Konfiguration die Lüfterdrehzahlen folgend eingestellt.
Idle: Gehäuse oben und unten 350 u/min / CPU 350 u/min / GPU aus
Last (Cinebench + Furmark @ 22°C RT): Gehäuse oben 950 u/min unten 950 u/min / CPU 1100 u/min @ 72°C / GPU 1100 u/min @ 67°C

Schlusswort​

Soweit zu meinem Systemumzug in das vielleicht kleinste mATX Gehäuse mit ATX Netzteil.
Wenn jemand noch ein kleineres mATX Gehäuse findet in das auch ein ATX-Netzteil passt gerne hier posten.

Noch zum Größenvergleich das ganze Setup mit einem 27" Monitor (der aus der Perspektive echt übles IPS-Leuchten hat 😆 ):

Grüße,
Schreedr
