Wasserkühlung in Inter-Tech C-701 Panorama
- Ersteller Blutwors
- Erstellt am
- Registriert
- Sep. 2015
- Beiträge
- 14.948
Wohin folge ich dir denn?
BTT: Am ende bist du mit etwas mehr Platz vermutlich zufriedener, auch wenn du zu beginn nicht alle Optionen ausschöpfen wirst (oder musst), aber allein die Möglichkeit zu haben ist viel Wert.
Insbesondere bei der ersten Installation überlegt man mehrfach, wie man die Radiatoren und Anschlüsse setzt und wie die Tubes verlegt, oft ist der geplante, erste Gedanke nicht der optimale.
Als ich Vorgestern meine neue Pumpe samt AGB und zusätzlichem Radiator einbauen wollte, gestaltete sich das ganze auch komplizierter als gedacht, vollkommen zufrieden bin ich mit der Lösung auch noch nicht, da ich an sich die Pumpe im Heck haben wollte.
Jetzt kommt das Wasser direkt aus der GPU in die Pumpe, dramatisch ist es nicht, die Wassertemperatur ist noch weit von 40°C unter Last entfernt, aber ich hätte gerne die Reihenfolge anders gehabt, dazu hätte ich aber fast den kompletten Loop zerlegen müssen und sowohl Front als auch Deckelradiator ausbauen müssen, dazu hätte ich dann auch den CPU Block abkoppelt müssen...im Grunde alles raus bis auf die zwei Radiatoren auf der Rückseite.
Da fehlte mir am Ende dann doch die Zeit und die Lust zu, das spare ich mir für später auf, wenn ich die Blöcke reinige, aber das hat noch Zeit.
BTT: Am ende bist du mit etwas mehr Platz vermutlich zufriedener, auch wenn du zu beginn nicht alle Optionen ausschöpfen wirst (oder musst), aber allein die Möglichkeit zu haben ist viel Wert.
Insbesondere bei der ersten Installation überlegt man mehrfach, wie man die Radiatoren und Anschlüsse setzt und wie die Tubes verlegt, oft ist der geplante, erste Gedanke nicht der optimale.
Als ich Vorgestern meine neue Pumpe samt AGB und zusätzlichem Radiator einbauen wollte, gestaltete sich das ganze auch komplizierter als gedacht, vollkommen zufrieden bin ich mit der Lösung auch noch nicht, da ich an sich die Pumpe im Heck haben wollte.
Jetzt kommt das Wasser direkt aus der GPU in die Pumpe, dramatisch ist es nicht, die Wassertemperatur ist noch weit von 40°C unter Last entfernt, aber ich hätte gerne die Reihenfolge anders gehabt, dazu hätte ich aber fast den kompletten Loop zerlegen müssen und sowohl Front als auch Deckelradiator ausbauen müssen, dazu hätte ich dann auch den CPU Block abkoppelt müssen...im Grunde alles raus bis auf die zwei Radiatoren auf der Rückseite.
Da fehlte mir am Ende dann doch die Zeit und die Lust zu, das spare ich mir für später auf, wenn ich die Blöcke reinige, aber das hat noch Zeit.
- Registriert
- Okt. 2016
- Beiträge
- 686
Alles auseinander bauen ist mit WaKü natürlich nicht mehr so einfach
mich habe aktuell folgenden Reihenfolge im Kopf (mal schauen ob’s später so realisierbar ist):
AGB/Pumpe-Radiator-GPU-CPU-Radiator-AGB/Pumpe
ist das sinnvoll? Verbesserungsvorschläge sind wir ihr wisst, immer gerne gesehen 😁
naja ich meine, du begleitest mich hier in meinem Thread mit meiner 1. WaKü ;-)
mich habe aktuell folgenden Reihenfolge im Kopf (mal schauen ob’s später so realisierbar ist):
AGB/Pumpe-Radiator-GPU-CPU-Radiator-AGB/Pumpe
ist das sinnvoll? Verbesserungsvorschläge sind wir ihr wisst, immer gerne gesehen 😁
naja ich meine, du begleitest mich hier in meinem Thread mit meiner 1. WaKü ;-)
- Registriert
- Okt. 2016
- Beiträge
- 686
Okay gut also dann so, wie es von der „Verkabelung“ her am besten passt
hab die raijintek Antila AGB-Pumpen Combo.
1. stecke ich den PIN-Stecker bei „PUMP“ aufm Mainboard ein?
2. auf wieviel UpM lasse ich die D5 am sinnvollsten laufen ?
Das Setup ist auf Stille ausgelegt. Nicht auf massive Übertaktung.
also dann so, wie es von der „Verkabelung“ her am besten passt hab die raijintek Antila AGB-Pumpen Combo.
1. stecke ich den PIN-Stecker bei „PUMP“ aufm Mainboard ein?
2. auf wieviel UpM lasse ich die D5 am sinnvollsten laufen ?
Das Setup ist auf Stille ausgelegt. Nicht auf massive Übertaktung.
- Registriert
- Sep. 2015
- Beiträge
- 14.948
Ich würde sie so einstellen, das man sie gerade unterhalb der Hörschwelle läuft, achte darauf, das die Pumpe entkoppelt ist.
Danach machst du alles von der Wassertemperatur abhängig, 10-15K unter Raumtemperatur ist bei 3 internen Radiatoren durchaus machbar, ohne das die Pumpe oder Lüfter auf 100% laufen müssen, Pumpe sollte mit 40-60% auskommen und die Lüfter definitiv unter 1000rpm, alles unter Last versteht sich.
Hast du dann noch "Luft" nach oben bei der Wassertemperatur, stellst du die Komponente langsamer, die gerade lauter ist, meistens sind das die Lüfter.
Bzgl. der Kabel weiß ich nicht, was dein Modell der D5 genau an Kabeln mit sich bringt, bei meiner ist es zB ein alter 12V Molex und ein 4 Pin Kabel für das PWM Signal.
Gibt aber auch Pumpen (zB die DDC 3.25) die den kompletten Strom über einen 4 Pin PWM beziehen, ohne entsprechenden Anschluss am Board ist das nicht zu empfehlen.
Danach machst du alles von der Wassertemperatur abhängig, 10-15K unter Raumtemperatur ist bei 3 internen Radiatoren durchaus machbar, ohne das die Pumpe oder Lüfter auf 100% laufen müssen, Pumpe sollte mit 40-60% auskommen und die Lüfter definitiv unter 1000rpm, alles unter Last versteht sich.
Hast du dann noch "Luft" nach oben bei der Wassertemperatur, stellst du die Komponente langsamer, die gerade lauter ist, meistens sind das die Lüfter.
Bzgl. der Kabel weiß ich nicht, was dein Modell der D5 genau an Kabeln mit sich bringt, bei meiner ist es zB ein alter 12V Molex und ein 4 Pin Kabel für das PWM Signal.
Gibt aber auch Pumpen (zB die DDC 3.25) die den kompletten Strom über einen 4 Pin PWM beziehen, ohne entsprechenden Anschluss am Board ist das nicht zu empfehlen.
- Registriert
- Okt. 2016
- Beiträge
- 686
Nun gut, mein setup beinhaltet 2x360er radi.
sind dann 10-15 k drunter immernoch möglich ?
die Lüfter Drehzahl hatte ich so auf 700 upm angepeilt.
habe mich da ein bisschen am Fritz meinecke pc von Roman Hartung orientiert
was tue ich, wenn die Pumpe nur einen 4 Pin PVM Stecker hat und dies nicht so ohne zusätzliche Stromversorgung zu empfehlen ist ? Bei meiner ist es ein Molex und 1x2 pin stecker
sie hat 15L/Minute durchfluss.... ich denke das ist ausreichend 😁
sind dann 10-15 k drunter immernoch möglich ?
die Lüfter Drehzahl hatte ich so auf 700 upm angepeilt.
habe mich da ein bisschen am Fritz meinecke pc von Roman Hartung orientiert
was tue ich, wenn die Pumpe nur einen 4 Pin PVM Stecker hat und dies nicht so ohne zusätzliche Stromversorgung zu empfehlen ist ? Bei meiner ist es ein Molex und 1x2 pin stecker
sie hat 15L/Minute durchfluss.... ich denke das ist ausreichend 😁
Zuletzt bearbeitet:
- Registriert
- Sep. 2015
- Beiträge
- 14.948
Dann würde ich mir eine andere Pumpe besorgen.
Alternativ geht auch ein separater Controller, wie die Aquaero oder Quadro, die Quadro bietet immerhin bis zu 25W pro Kanal, die Aquaero 5 hat maximal 19,8W und die 6 30W pro Ausgang.
Hast du ein Board, das einen expliziten Pump_Header mit 3A besitzt, kann die Pumpe da dran, haben aber oft nur die besseren Mainboards.
Die regulären 4Pin Lüfteranschlüsse haben meist nur 1A, eine D5 zieht aber gerne mal 23W (zumindest beim Anlaufen), damit überlastest du den Anschluss.
Alternativ geht auch ein separater Controller, wie die Aquaero oder Quadro, die Quadro bietet immerhin bis zu 25W pro Kanal, die Aquaero 5 hat maximal 19,8W und die 6 30W pro Ausgang.
Hast du ein Board, das einen expliziten Pump_Header mit 3A besitzt, kann die Pumpe da dran, haben aber oft nur die besseren Mainboards.
Die regulären 4Pin Lüfteranschlüsse haben meist nur 1A, eine D5 zieht aber gerne mal 23W (zumindest beim Anlaufen), damit überlastest du den Anschluss.
- Registriert
- Okt. 2016
- Beiträge
- 686
Ah okay zum Glück ist das an der Stelle nicht der Fall
andere Sorgen mache ich mir allerdings bei der Beleuchtung der Pumpe.
min den Specs steht 5V 4 Pin Header anschluss.
bei der CPU+GPU Beleuchtung 12V 4 Pin Header.
mein Plan war, mit nem 3-1 Stecker alle zu verbinden und aufs Mainboard zu stecken.
Wird das gehen ?
komme da irgendwie mit dem rauslesen beim Board nicht ganz zurecht muss ich sagen
zum Glück ist das an der Stelle nicht der Fall andere Sorgen mache ich mir allerdings bei der Beleuchtung der Pumpe.
min den Specs steht 5V 4 Pin Header anschluss.
bei der CPU+GPU Beleuchtung 12V 4 Pin Header.
mein Plan war, mit nem 3-1 Stecker alle zu verbinden und aufs Mainboard zu stecken.
Wird das gehen ?
komme da irgendwie mit dem rauslesen beim Board nicht ganz zurecht muss ich sagen
- Registriert
- Okt. 2016
- Beiträge
- 686
Hallo Fusion.
Das heißt für mich jetzt genau was ?
GPU und CPU kann ich kombinieren und zusammen aufs Mainboard bringen, ja ?
Und wo schließe ich dann die 5V rgb der Pumpe an?
Die Frage ist: was mache ich, wenn mein Board keinen ARGB Anschluss hat? Gibts gute und günstige Controller etc ? Kann jemand was empfehlen ?
Das heißt für mich jetzt genau was ?
GPU und CPU kann ich kombinieren und zusammen aufs Mainboard bringen, ja ?
Und wo schließe ich dann die 5V rgb der Pumpe an?
Die Frage ist: was mache ich, wenn mein Board keinen ARGB Anschluss hat? Gibts gute und günstige Controller etc ? Kann jemand was empfehlen ?
Zuletzt bearbeitet:
- Registriert
- Sep. 2015
- Beiträge
- 14.948
Schau in die Beschreibung deines Mainboards.
Ich bin mir gerade unsicher, ob es Controller/Converter für 5V RGB gibt, die wollen meistens einen 5V RGB Input haben über sind in dem Sinne keine Controller, sondern Hubs, oft gibt es aber die Möglichkeit, diese über einer Fernbedienung zu bedienen - nicht die schönste Lösung, aber besser als nichts.
Vielleicht gibt es ja Erweiterungskarten, die 5V RGB liefern.
Ich bin mir gerade unsicher, ob es Controller/Converter für 5V RGB gibt, die wollen meistens einen 5V RGB Input haben über sind in dem Sinne keine Controller, sondern Hubs, oft gibt es aber die Möglichkeit, diese über einer Fernbedienung zu bedienen - nicht die schönste Lösung, aber besser als nichts.
Vielleicht gibt es ja Erweiterungskarten, die 5V RGB liefern.
- Registriert
- Okt. 2016
- Beiträge
- 686
Ich schaue gleich in die Anleitung.
gehen wir davon aus, mein Board hat nur 12V RGB und kein ARGB (5V)
Wie kriege ich die Beleuchtung dann hin?
Fakt ist: eigentlich soll alles nur rot leichten. Kein Pulse, kein nix 😁

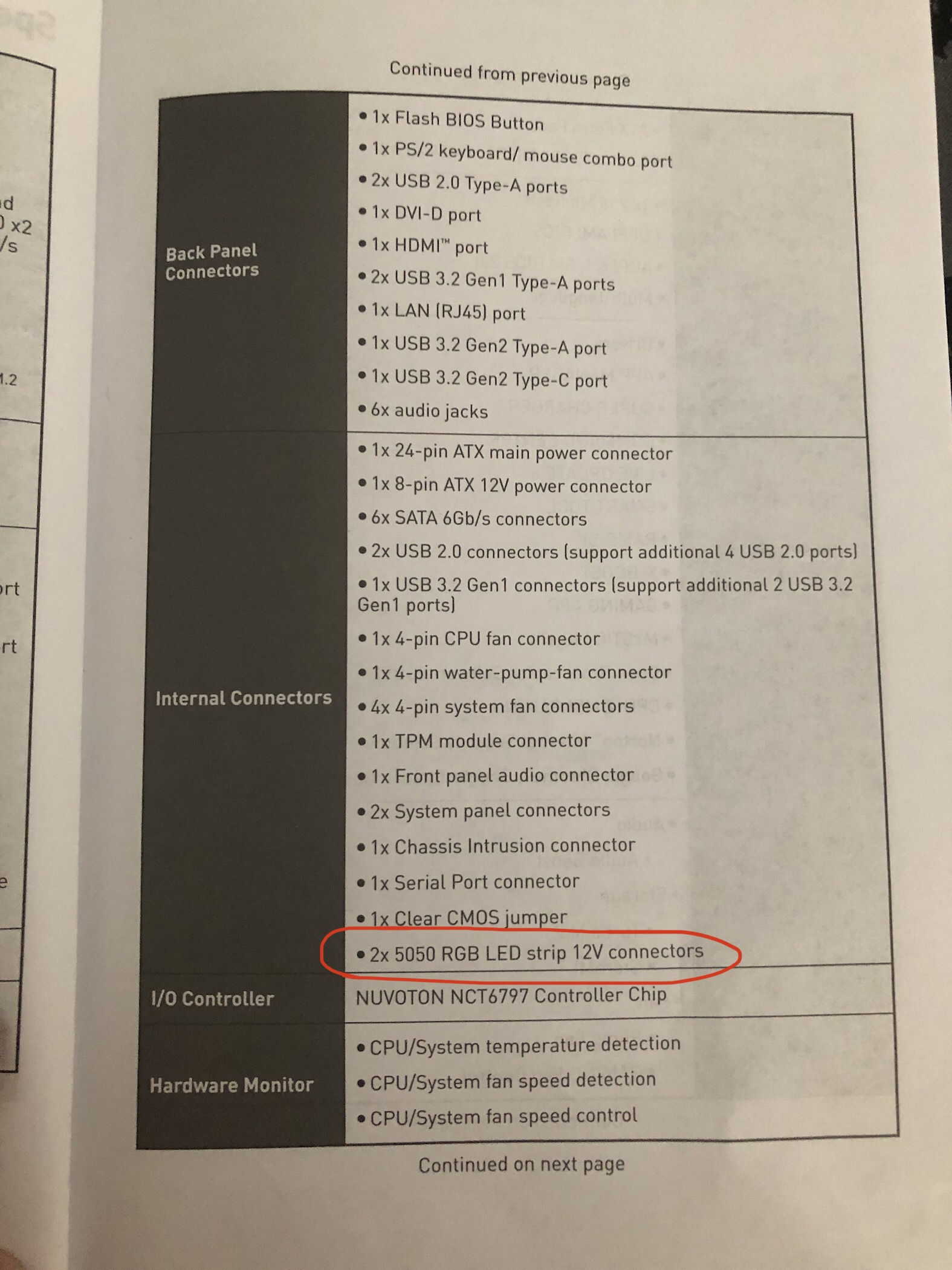

edit: hat sich bestätigt: kein 5V RGB Anschluss... schei...
und jetzt ? Aktuell würde die Beleuchtung der Pumpe ja garnicht laufen. Nicht mal in ner einheitlichen Farbe ... das ist doch Mist...
gehen wir davon aus, mein Board hat nur 12V RGB und kein ARGB (5V)
Wie kriege ich die Beleuchtung dann hin?
Fakt ist: eigentlich soll alles nur rot leichten. Kein Pulse, kein nix 😁
edit: hat sich bestätigt: kein 5V RGB Anschluss... schei...
und jetzt ? Aktuell würde die Beleuchtung der Pumpe ja garnicht laufen. Nicht mal in ner einheitlichen Farbe ... das ist doch Mist...
Zuletzt bearbeitet:
FUSION5
Commander
- Registriert
- Nov. 2012
- Beiträge
- 2.397
Ich gehe mal davon aus, dass du eines dieser Produkte besitzt:
https://www.caseking.de/raijintek-antila-d5-evo-rbw-pumpe-mit-agb-argb-schwarz-wapu-169.html
https://www.caseking.de/raijintek-antila-d5-rbw-pumpe-mit-rgb-ausgleichsbehaelter-wapu-161.html
Die von dir genannte Bezeichnung ist leider zu ungenau. Vielleicht könntest du das nochmal klarstellen.
Ich verstehe die Frage nicht. In deiner eigenen Antwort sprichst du ja schon von zwei Steckern.
Die beiden Pumpen/AGB Kombinationen oben sind von den Anschlüssen her identisch. 4 Pin Molex (2 Pins belegt für 12V Spannungsversorgung), 4 Pin PWM (wovon Tacho und PWM belegt sein dürften) und 3 Pin 5V ARGB.
Raijintek gibt doch selbst an: Motherboard RGB HEADER/ Fernbedienung und RJK Control Box
Und in der Tat bietet Raijintek zwei Boxen an, die optional an einen ARGB Header auf dem Mainboard angeschlossen werden können. Ist dies nicht der Fall, stehen Grundfunktionen über die Fernbedienung zur Verfügung. Hier solltest du dich am besten schlau machen, ob das deinen Anforderungen genügt.
Ansonsten gibt es sehr viele ARGB Controller am Markt. Aqua Computer hat beispielsweise das 4-Kanal Farbwerk 360. Auch die von @mykoma erwähnte Lüftersteuerung Aqua Computer Quadro hat einen ARGB Kanal.
Insgesamt ist es sicherlich hilfreich sich mit den Themen auch selbst auseinanderzusetzen. Wir helfen hier ja sehr gerne, aber hier macht es für mich derzeit den Anschein, als wenn jeder Gedanke direkt und ungefiltert in den Thread wandert. Auch solltest du grundsätzlich gleich alle Informationen zur Verfügung stellen, was neben den (geplanten) Wakü-Komponenten auch die restliche Hardware einschließt. Dann braucht man auch keine Handbuchseiten eines unbekannten Mainboards zu posten 😉
https://www.caseking.de/raijintek-antila-d5-evo-rbw-pumpe-mit-agb-argb-schwarz-wapu-169.html
https://www.caseking.de/raijintek-antila-d5-rbw-pumpe-mit-rgb-ausgleichsbehaelter-wapu-161.html
Die von dir genannte Bezeichnung ist leider zu ungenau. Vielleicht könntest du das nochmal klarstellen.
Blutwors schrieb:
Ich verstehe die Frage nicht. In deiner eigenen Antwort sprichst du ja schon von zwei Steckern.
Die beiden Pumpen/AGB Kombinationen oben sind von den Anschlüssen her identisch. 4 Pin Molex (2 Pins belegt für 12V Spannungsversorgung), 4 Pin PWM (wovon Tacho und PWM belegt sein dürften) und 3 Pin 5V ARGB.
Blutwors schrieb:
Raijintek gibt doch selbst an: Motherboard RGB HEADER/ Fernbedienung und RJK Control Box
Und in der Tat bietet Raijintek zwei Boxen an, die optional an einen ARGB Header auf dem Mainboard angeschlossen werden können. Ist dies nicht der Fall, stehen Grundfunktionen über die Fernbedienung zur Verfügung. Hier solltest du dich am besten schlau machen, ob das deinen Anforderungen genügt.
Ansonsten gibt es sehr viele ARGB Controller am Markt. Aqua Computer hat beispielsweise das 4-Kanal Farbwerk 360. Auch die von @mykoma erwähnte Lüftersteuerung Aqua Computer Quadro hat einen ARGB Kanal.
Insgesamt ist es sicherlich hilfreich sich mit den Themen auch selbst auseinanderzusetzen. Wir helfen hier ja sehr gerne, aber hier macht es für mich derzeit den Anschein, als wenn jeder Gedanke direkt und ungefiltert in den Thread wandert. Auch solltest du grundsätzlich gleich alle Informationen zur Verfügung stellen, was neben den (geplanten) Wakü-Komponenten auch die restliche Hardware einschließt. Dann braucht man auch keine Handbuchseiten eines unbekannten Mainboards zu posten 😉
- Registriert
- Okt. 2016
- Beiträge
- 686
Erstmal danke für deine Ratschläge.
Dazu muss ich allerdings in 1. Linie sagen, dass ein Forum für mich für den Meinungsaustausch gedacht ist. Somit finde ich es nicht verwerflich, nach Infos, Tipps/Tricks und Hilfestellungen zu fragen/beratschlagen.
Es gibt nun immer wieder Sachen, mit denen man sich noch nie beschäftigt hat, weil Sie auch neu sind etc.
meinen letzten PC hab ich vor 3-4 Jahren gebaut, da wurde in Sachen PC-Technik „Fett“ noch mit „U“ geschrieben ;-D
Spass Beiseite, aber ich bin um jeden Rat dankbar Und tausche mich gerne mit andern aus.
Was ich mache, bleibt natürlich im Endeffekt mir selbst überlassen.
Wenn ich beispielsweise das System mit 12V/5V und 3/4 Pin verstehen würde, hätte ich nicht gefragt.
Und auch nicht, nach einem guten Controller oder whatever, falls es sowas überhaupt gibt und ob jemand vielleicht sogar nen Geheimtipp o.ä. Hat
ps: Board ist ein MSI B450 Tomahawk Max
ps2: die controlbox von raijintek ist quasi nur ein 12V durchschleif-hub.
Ich bräuchte aber etwas, was aus einem 12V 4 Pin Anschluss, ein 3 Pin 5V Anschluss macht. Korrigiert mich, wenn ich falsch liege
Gruß Blut
Dazu muss ich allerdings in 1. Linie sagen, dass ein Forum für mich für den Meinungsaustausch gedacht ist. Somit finde ich es nicht verwerflich, nach Infos, Tipps/Tricks und Hilfestellungen zu fragen/beratschlagen.
Es gibt nun immer wieder Sachen, mit denen man sich noch nie beschäftigt hat, weil Sie auch neu sind etc.
meinen letzten PC hab ich vor 3-4 Jahren gebaut, da wurde in Sachen PC-Technik „Fett“ noch mit „U“ geschrieben ;-D
Spass Beiseite, aber ich bin um jeden Rat dankbar Und tausche mich gerne mit andern aus.
Was ich mache, bleibt natürlich im Endeffekt mir selbst überlassen.
Wenn ich beispielsweise das System mit 12V/5V und 3/4 Pin verstehen würde, hätte ich nicht gefragt.
Und auch nicht, nach einem guten Controller oder whatever, falls es sowas überhaupt gibt und ob jemand vielleicht sogar nen Geheimtipp o.ä. Hat
ps: Board ist ein MSI B450 Tomahawk Max
ps2: die controlbox von raijintek ist quasi nur ein 12V durchschleif-hub.
Ich bräuchte aber etwas, was aus einem 12V 4 Pin Anschluss, ein 3 Pin 5V Anschluss macht. Korrigiert mich, wenn ich falsch liege
Gruß Blut
Zuletzt bearbeitet:
FUSION5
Commander
- Registriert
- Nov. 2012
- Beiträge
- 2.397
Blutwors schrieb:
Das habe ich auch nicht behauptet. Fragen ist ja sogar eine gute Sache.
Blutwors schrieb:
12V RGB kann nur eine Farbe (gleichzeitig) ausgeben. Das System lässt sich relativ einfach mit Y-Kabeln und Hubs aufteilen, um mehr Komponenten anzubinden. Solange die Stromversorgung nicht überfordert wird, gibt es eigentlich keine Grenzen.
Das neuere 5V ARGB (addressable RGB) erlaubt es jede LED einzeln anzusteuern. Bedingt lassen sich Komponenten in Reihe schalten. Die Controller sind aber bei der maximalen Anzahl an LEDs pro Kanal beschränkt.
Die Systeme sind nicht kompatibel. Es dürfte ja auch klar sein, warum das nicht so einfach ist.
Ergänzung ()
Blutwors schrieb:
Ich habe es so verstanden, dass es sich um einen 5V ARGB Hub handelt. Und wenn kein Sync mit einem Anschluss eines Controllers hergestellt wird, können Basisfunktionen über die Fernbedienung eingestellt werden.
- Registriert
- Okt. 2016
- Beiträge
- 686
https://www.raijintek.com/de/products_detail.php?ProductID=95
Also ich kann da nichts von 5V ARGB lesen. Es wird immer nur von 12V gesprochen, was meines Erachtens ja dann „normales“/non adressable RGB wäre oder ?
Ebenso sehen die Anschlüsse für mich nach 4 Pin aus.
nochmal zusammengefasst
wir bringe ich letztes zum leuchten, und natürlich auch nur dann, sobald der PC an ist und eben auch der Rest leuchtet ?
mich danke dir natürlich trotzdem recht herzlich für deinen Support wir werden eine Lösung finden.
Den Unterschied zwischen RGB und ARGB hab ich nun verstanden
Also ich kann da nichts von 5V ARGB lesen. Es wird immer nur von 12V gesprochen, was meines Erachtens ja dann „normales“/non adressable RGB wäre oder ?
Ebenso sehen die Anschlüsse für mich nach 4 Pin aus.
nochmal zusammengefasst
- mein Mainboard hat nur 2x4 Pin 12V RGB Anschluss
- CPU+GPU Kühler haben 12V RGB (passt also)
- Pumpen/AGB-Beleuchtung hat 5V ARGB (3 Pin)
wir bringe ich letztes zum leuchten, und natürlich auch nur dann, sobald der PC an ist und eben auch der Rest leuchtet ?
mich danke dir natürlich trotzdem recht herzlich für deinen Support
wir werden eine Lösung finden.Den Unterschied zwischen RGB und ARGB hab ich nun verstanden
FUSION5
Commander
- Registriert
- Nov. 2012
- Beiträge
- 2.397
Da gibt es doch drei Geräte in der Kategorie: https://www.raijintek.com/de/products_bycategory.php?CategoryID=7&SubCategoryID=29
- Registriert
- Okt. 2016
- Beiträge
- 686
ach super, und da ist auch das "RJK RBW-ADD CONTROL SET" dabei, welches ich benötigen würde, denn das geht auch ohne ARGB-Anschluss am Mainboard.
allerdings muss man da mal schauen, wo man das am besten Lieferbar besorgen kann ;D
und das ist genau das Thema: gibts sowas auch noch von anderen Herstellern? bzw. sind solche Controller immer Hersteller-Use-Only? Sprich es laufen nur Komponenten des eigenen Herstellers auf dem Controller?
allerdings muss man da mal schauen, wo man das am besten Lieferbar besorgen kann ;D
und das ist genau das Thema: gibts sowas auch noch von anderen Herstellern? bzw. sind solche Controller immer Hersteller-Use-Only? Sprich es laufen nur Komponenten des eigenen Herstellers auf dem Controller?
Ähnliche Themen
