Kühlradiator selber bauen

[PiraniaXL]

Guten abend zsm,

Vlt kann er es ja auch so wie dieser User machen:
http://www.pcgameshardware.de/Wasserkuehlung-Hardware-217994/News/Externer-runder-Hingucker-Radiator-Holz-trifft-auf-Lochblech-Casemod-zu-Weihnachten-Casemod-der-Woche-861267/

So kann man sich einiges an Arbeit sparen, aber bekommt trozdem was individuelles.

Mfg ;-)



[Duke00]

Im 2. Projekt baut er seine Radiatoren aus Metallblöcken in den er Löcher bohrt (wo die kupferröhren durchkommen) und dann fräst er dort die lamellen rein . ( http://we-mod-it.com/board1-modding...-dell-inspiron-17r-se-wakü-intern/index7.html)

Das finde ich ich eigentlich die schönere und einfachere Variante, wobei ich auch denke das diese auch besser dicht halten.



[Gandalfforce]

Guten abend zsm,

Vlt kann er es ja auch so wie dieser User machen:
http://www.pcgameshardware.de/Wasserkuehlung-Hardware-217994/News/Externer-runder-Hingucker-Radiator-Holz-trifft-auf-Lochblech-Casemod-zu-Weihnachten-Casemod-der-Woche-861267/

So kann man sich einiges an Arbeit sparen, aber bekommt trozdem was individuelles.

Mfg ;-)

Wow. Das bringt mich auf Ideen - ein Glück das mein Vater Elektriker ist, was?
Danke für den Link!



[Deutoholiker]

Wow. Das bringt mich auf Ideen - ein Glück das mein Vater Elektriker ist, was?
Danke für den Link!

So wie ich es sehe ist das doch ein passiv Kühler oder etwas nicht?
Der Kühlkörper wurde ja aus dem Block gefräst, wobei die Rückplatte immer noch massiv geblieben ist.

Ich möchte ja mehrere Kühlreihen hinter einander Bilden. Auch auf die Gefahr das der Radi nachher sehr groß ausfällt

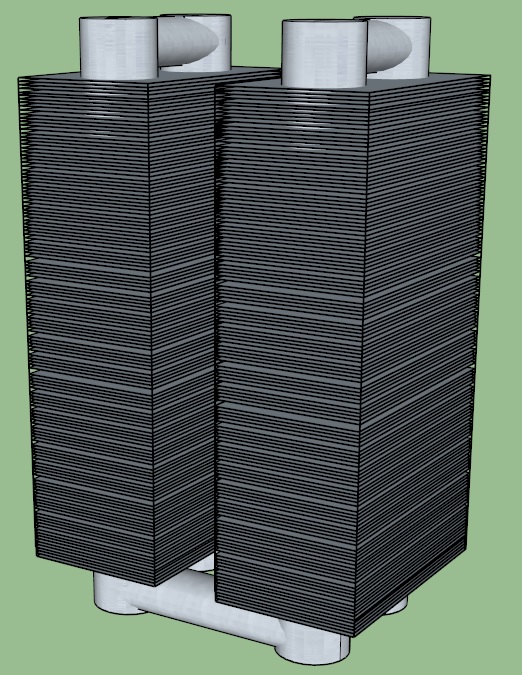

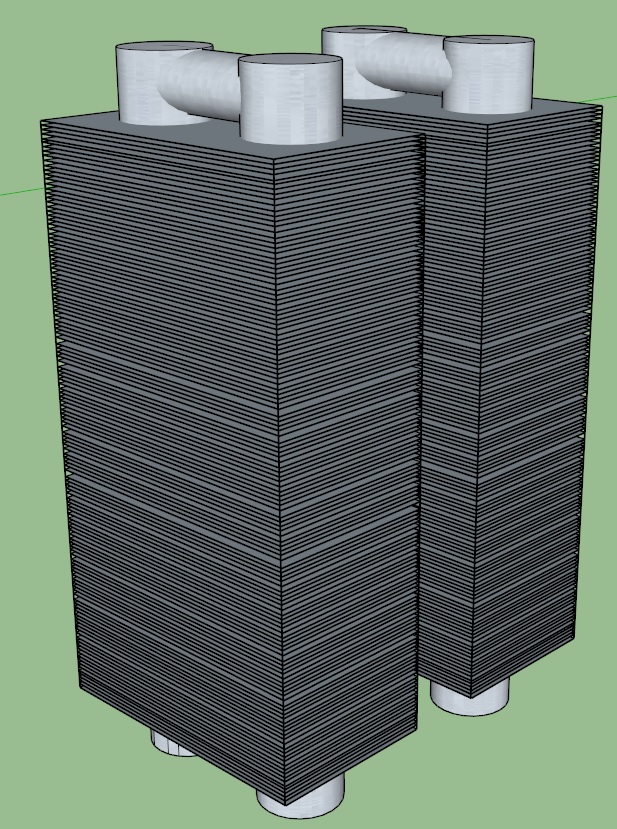

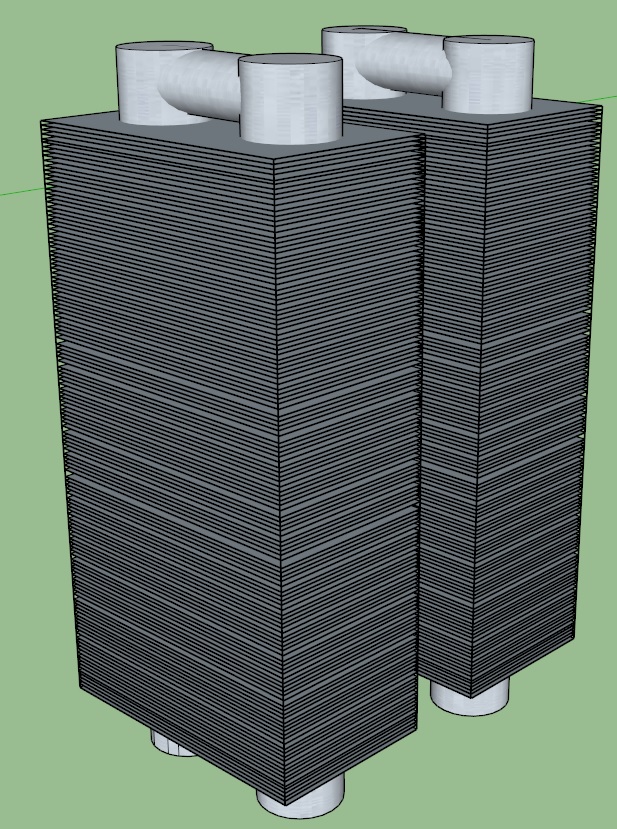

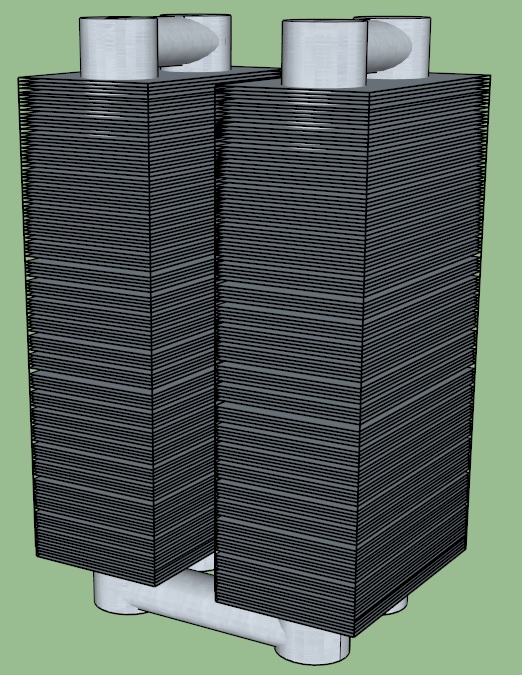

Hier ein neue Prototyp mit Lamellen ohne Case (Pro Tower 120 Lamellen)



[Duke00]

Erscheint mir grad nen bisschen viel ich mein irgendwo muss die Luft ja auch noch ran kommen (oder wirkt das auf den Bildern nur so ?)



[Deutoholiker]

Erscheint mir grad nen bisschen viel ich mein irgendwo muss die Luft ja auch noch ran kommen (oder wirkt das auf den Bildern nur so ?)

Ich hab die gleiche Lamellenstärke und Abstände wie bei meinen Armageddon übernommen 2mm Stärke und 2mm Abstand.

Und ja ich weiß, das ich dann bei diesen Massen Lüfter mit einen hochen statischen Druck benötige.
Es soll er erstmal ein test sein.

Werd später noch zwei andere Modelle bauen und zu gucken wie stark der Abstand zwischen den einzelen Lamellen zu Temperatur steht.
Deswegen fahr ich mal gleich los und hol mir eine kleine Pumpe und erstmals nur ein paar Wassertest durch zuführen. Temps werd ich per Laser ermittel erstmals und später per Sensoren (Wassertemps und Temps Oberfläche Kühlkörper)



[Duke00]

Okay das sollte reichen wie groß sind eigentlich die Außenmaße der einzelnen Tower ?



[Deutoholiker]

Jeder tower sollte zwei 120 mm Lüfter bekommen. Also im extrem Fall wird der dann mit 6 Stück betrieben



[Duke00]

Kannst du dann nicht genauso gut 2 240radis hintereinander stellen ? Oder verstehe ich dich grad falsch ?



[Deutoholiker]

Ne das würde dann Probleme mit den restlichen Massen geben. Die Lamellen sind auf die Masse für einen 120 mm Lüfter erstellt (120x120x25 mm). Desweitern muss ich erst gucken ob ich wirklich bei Alu Lamellen bleibe und die löte oder schweiße. Sonst hab ich noch die Möglichkeit auf Kupferblech auszuweichen, lässt sich einfach verlöten aber is vier mal so teuer. Und kupferlamellen musste ich noch zusätzlich galvanisieren damit es beständiger ist. Wenn ich dann schon vernickele, kann ich auch das gesamte System so veredeln



[Duke00]

Gibs hier schon was neues ?
