Projekt Neubau: Laie trifft auf Custom Wasserkühlung 1.0 - im Asus GT502 - extern/intern

[Zueroc]

Moin in die Runde,

ich sitze nun schon seit geraumer Zeit an einer neuen PC-Konfiguration, diesmal dann auch als Custom-Wasserkühlung.
Sinn und Unsinn eines Neuen Systems, insbesondere dann auch noch wassergekühlt, bin ich mehrfach durchgegangen, und komme immer wieder zu dem Schluss: Im Prinzip völlig unnötig, aber möchte ich haben

Grundüberlegungen:

Damit eine Wasserkühlung mal Form annehmen kann, habe ich mir überlegt, wie ich anfangen möchte.
Da es mein erstes Projekt in die Richtung Wasserkühlung ist, möchte ich mir die Zeit geben, und es in Ruhe angehen.
Deswegen der Schritt, mit den schon zum Teil vorhandenen Komponenten ein System quasi in der Bauphase immer zum arbeiten parat zu haben, sprich, mein derzeitiges System.

Weiter gehts:

Hm, im Prinzip macht es schon fast mehr Sinn, gleich damit zu beginnen, ein komplett Neues System, vorzugsweise (AM5) aufzubauen, und den Bestand einfach so zu lassen wie er ist, evtl. nur die alte RX480 wieder einbauen und die Nitro auf Wasser umbauen? Das würde immerhin das Geld für eine neue GPU sparen, wie seht Ihr das?
"Grübel, Grübel, steht ja irgendwie auch schon so ähnlich in den Grundüberlegungen 🙄"
Das bisherige System würde ich dann evtl. innerhalb der Familie weitergeben oder mir fällt zu gegebener Zeit noch etwas anderes ein.

Als Gelegenheitsspieler (WoW) auf UWQHD@60-144FPS muss der neue Rechner keine Bäume ausreißen können, vielmehr hat mich wie schon einige hier im Forum, der Basteldrang nun endlich Richtung Custom-Wakü ereilt und so möchte ich dahingehend meine Energie und mein ganzes erspartes ins Wasser lenken.

Was soll wassergekühlt werden:​

• GPU​
• CPU​

Was ist wichtig, was nicht:​

• OC spielt keine Rolle​
• Raytracing spielt keine Rolle​
• RAM auf Kompatibilität prüfen​
• Ich arbeite mit einer Software, die von hoher Single-Core-Leistung profitiert (Wahl der neuen CPU)​
• GPU gerne vertikal - geht/gehtnicht/ausprobieren​

​

• Intern - Hardtube ist gesetzt - klare Rohre kaufen und selbst satinieren – 16/12 – Fittinge etc. nach Gusto – Vorabauswahl Bykski​
• MoRa ist gesetzt – Extern - EPDM 16/10 ? – Fittinge etc. nach Gusto – Vorabauswahl Bykski​
• RGB intern ist gesetzt​
• Radiatoren intern: ja / nein / vielleicht ? ich persönlich bin für mindestens einen 360er, zwecks evtl. Abkopplung vom externen.
  • Wenn 2 dann wohin damit? Oben möchte ich nicht so gerne, wegen Luftstau?​

Was mir im Prinzip noch für die Wakü fehlt:​

• Pumpe + Aufstellungsort​
• AGB + Aufstellungsort: könnte unten im Case auf einen freien Lüfterplatz, oder Radi-Mount im Tray neben dem Mainboard?​
• Lüftersteuerung MoRa ?​
• Grafikkarte + Kühler​

Wie starte ich:

Als erstes werde ich mir die nötigen Werkzeuge besorgen, die für die Tubes notwendig sind. Hier und auch bei allen anderen Teilen freu ich mich auf Empfehlungen, die auf Euren wertvollen Erfahrungen beruhen, die entsprechenden Spoiler-Listen werd ich dann immer aktualisieren.

Wenn die Hardware steht, werde ich diese bestellen und alles ohne Verkabelung vormontieren, quasi Endpositionen der Teile festlegen.

1. Welche Bauteile möchte ich mit Wasser kühlen?
​

• Welche Hardware habe ich genau?
  • siehe Spoiler​
• Wie groß ist mein Gehäuse?
  • Asus TUF Gaming GT 502 -​
• Ist ein Wakü-Einbau vorbereitet?
  • Falls nicht, soll es ein interner oder externer Radiator sein?
    • - Kombination aus beiden​
  • Wie sind die Maße des Gehäuses, gerade wenn es intern sein soll?
    • Abmessungen (BxHxT) 285x450x446mm​

2. Was möchte ich erreichen?
​

• eine möglichst leise Kühlung​
• möglichst viel Wärme abführen​
• wenn möglich beides gleichzeitig​

In der Reihenfolge

3. Wie hoch ist mein Budget? ​

• in erster Linie ist es ein Hobby, welches durchaus seinen Tribut fordert aber mehr als 3000,00€ geht dann schon Richtung aua, jedenfalls Stand Heute​

4. Habe ich die diversen FAQs gelesen?

Ja​

• https://www.computerbase.de/forum/threads/wasserkuehlung-faq-und-sammelthreads.369543/​

5. Welche praktischen Erfahrungen habe ich mit dem Einbau?
​

• Habe ich Erfahrungen mit dem Einbau einer Wasserkühlung?
  • - Nein​
• Welche Erfahrungen habe ich generell mit dem Einbau von Hardware?
  • - Seit 2017 mein bestehendes System Auf- und immer wieder mal Umgebaut​

​

Spoiler: Konfigurationen - PC-Komponeten

​	Desktop-Ursprung_2017​	Erweiterung-2022/23​	Umbauphase-System Bleibt nun so wie es ist​	Custom-Wakü-2023​	Ergänzende Überlegungen​
Festplatte​	Crucial MX300 525GB SATA​	Crucial MX300 525GB SATA​	<----- gleich​	Kingston KC3000 PCIe 4.0 NVMe SSD 2TB, M.2​	​
​	​	Kingston KC3000 PCIe 4.0 NVMe SSD 1TB, M.2​	<----- gleich​	Kingston KC3000 PCIe 4.0 NVMe SSD 2TB, M.2​	2 Stück​
CPU​	AMD Ryzen 7 1700​	AMD Ryzen 7 5800X​	<----- gleich​	AMD Ryzen 7 7700, 8C/16T, 3.80-5.30GHz​	​
CPU-Kühler​	NZXT Kraken X52​	be quiet! Dark Rock Pro 4​	<----- gleich​	HEATKILLER IV PRO (AMD, AM4, AM5) PURE COPPER ​	​
RAM​	G.Skill RipJaws V schwarz DIMM Kit 16GB, DDR4-3200, CL16​	<----- gleich​	<----- gleich​	Kingston FURY Beast RGB schwarz DIMM Kit 32GB DDR5-6000 CL36-38-38​	​
GPU​	MSI Radeon RX 480 Gaming X 8G​	Sapphire Nitro+ Radeon RX 6800 XT​	MSI Radeon RX 480 Gaming X 8G​	Sapphire Nitro+ Radeon RX 6800 XT​	​
GPU-Kühler​	/​	/​	/​	Alphacool Eisblock Aurora Acryl GPX-A Radeon RX 6800XT/6900XT Nitro+ mit Backplate​	​
MB​	MSI X370 Gaming Pro Carbon​	MSI X370 Gaming Pro Carbon​	<----- gleich​	ASUS TUF Gaming B650-Plus​	​
Monitor​	ASUS MG279Q, 27"​	LG UltraGear 34GN850-B, 34"​	<----- gleich​	<----- gleich​	​
Gehäuse​	Jonsbo UMX4 silber, Glasfenster​	Jonsbo UMX4 silber, Glasfenster​	<----- gleich​	ASUS TUF Gaming GT502 schwarz, Glasfenster​	​
Gehäuselüfter​	​	NZXT Aer RGB 2 Starter Kit, Matte Black, schwarz, 3er-Pack, LED-Steuerung, 120mm​	<----- gleich​	Oben 3 x ​ outtake​ Arctic P12 PWM PST A-RGB 0dB schwarz, 3er-Pack, 120mm​ 1 x Hinten - outtake​ Arctic P12 PWM PST A-RGB 0dB schwarz, 120mm	​
​	​	NZXT Aer RGB 2, Matte Black, schwarz, 120mm​	<----- gleich​	? ----->​	hinten raus​
PSU​	Corsair RMx Series RM550x 550W ATX 2.4​	be quiet! Pure Power 12 M 850W ATX 3.0​	<----- gleich​	Corsair RMx SHIFT Series RM850x 850W ATX 3.0​	Netzteil kommt auch neu, dann habe ich eins über, für Befüllung etc.​
​	​	​	​	Der Alphacool Core ATX Überbrückungsstecker​	​
Radi-INTERN​	​	​	2 StK​	Alphacool NexXxoS ST30 Full Copper V2 360mm​	Zwischenwand​
​	​	​	​	Alpenföhn Wing Boost 3 ARGB Triple, 3er-Pack, LED-Steuerung, Fernbedienung, 120mm​	Unten: 2 x intake + AGB Mount​
​	​	​	​	Lüfter für Rückseitigen Radiator, non-RGB 3x120 mm​	Bei Bedarf​
Radi-Extern​	​	​	​	Watercool MO-RA3 420 for Noctua NF-A20​	​
​	​	​	​	Oder doch Noctua NF-A20 PWM chromax.black.swap, 200mm​	​

​

​

Spoiler: Tubes and More - Intern / Extern

​	Bezeichnung​	Menge​	Bykski​	Aquatuning​	Alternativen​	​
Tubes and more INTERN Farbe Gun​	45° Winkel-Adapter drehbar Material: Messing Gewinde: G1/4 (plus 1 Anschluss)​	4​	​	​	​	​
​	90° Winkel-Adapter drehbar Material: Messing Gewinde: G1/4 (plus 1 Anschluss)​	4​	​	​	​	​
​	Anschluss für 16mm Hardtube​	10​	​	​	​	​
​	Gehäusedurchführung​	2​	​	​	​	​
​	Ablasshahn (plus 1 Anschluss pro Seite)​	1​	​	​	​	​
​	Adapter drehbar Male/Male​	?​	​	​	​	​
​	Blindstopfen​	?​	​	​	​	​
​	Alphacool Eisrohr 16/13mm Acryl (PMMA) HardTube Satin 80cm - 4er Set (320cm) 7,83€/m​	1​	​	Ø 16/12 mm Acrylglas PLEXIGLAS® Rohr klar 4,99€/m​	h bholzmaus.de​	​
​	Alphacool Silicon Bending Insert 100cm für ID 1/2" / 13mm HardTubes - Blau 9,88€​	1​	​	Silicone Bending Insert 12mm - 1m 6,95€​	W atercool.de​	​
​	Alphacool HardTube Heat Gun Pro 2000W​	1​	​	​	​	​

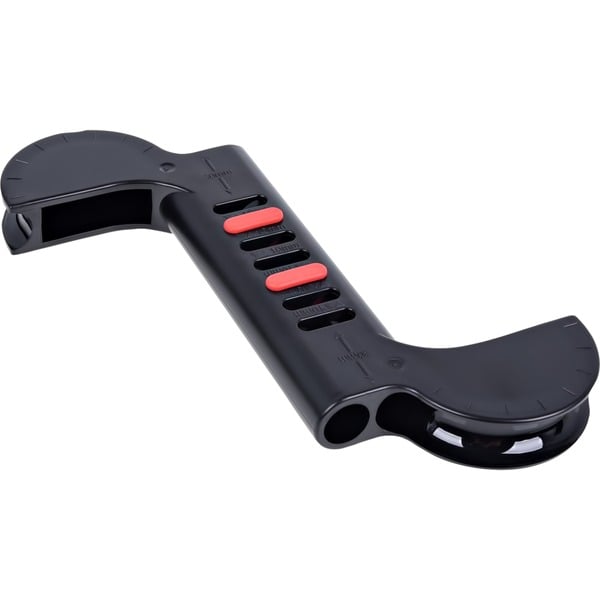

​	Alphacool Acrylrohr Double Bending Tool 12-14mm and 16mm - Schwarz​	1​	​	​	​	​
​	Alphacool Acrylrohr- und Schlauchentgrater - Light Version​	1​	​	​	​	​
Tubes and more EXTERN Farbe schwarz​	Alphacool EPDM Tube 16/10 - Black 3m (9,84ft) Retailbox​	? schauen wo MoRa steht​	​	​	​	​
​	10x16 Softtube Anschluss Typ 2​	8​	​	​	​	​
​	Alphacool Eiszapfen HF Schnellverschlusskupplungsset G3/8 IG mit Reduzierer G1/4 - Deep Black​	2​	​	​	​	​
​	45° Winkel (Drehbar) Schwarz​	2​	​	​	​	​
​	Schnellkupplung Koolance QD3 - 16/10mm (ID 3/8" OD 5/8") black - male​	​	​	​	​	​
​	​	​	​	​	​	​

​

​

Spoiler: Pumpen / AGB / Zubehör

​	​
Pumpen D5​	Watercool WCP D5-PWM
Dual find ich gut​	Watercool D5-DUALTOP Industrial Line​
AGB​	HEATKILLER Tube 150 Länge vom Tube in Abhängigkeit zum Aufstell-Mountingort! Multiport: ja/nein/vielleicht​
​	HEATKILLER Tube - Stand for fan mounting (120mm fans) Tube am Radiator mounten wenn Lüfter drauf sitzt möglich?​
​	​

​

​

Spoiler: wichtige Helferlein

Wichtige Helferlein​	​	​
​	https://watercool.de/​	​
​	https://www.aquatuning.com/​	​
​	https://hbholzmaus.de/​	​
​	https://aquacomputer.de/​	​
​	https://bykski.de/​	​
​	https://ezmodding.com/​	​
​	https://www.ekwb.com/shop/​	​

​

So, das ist alles noch sehr unsortiert und die Listen sind noch auf Schmierzettelniveau aber diese werden entsprechend erweitert, geändert, etc., bis es passt.
Ich freue mich über Rückmeldungen und güße erstmal einfach in die Runde, auf das es demnächst mal losgeht.

​

Ursprungsdatum​	Letzte Aktualisierung​	ausgesuchte Teile​	gekaufte Teile​
11.06.2023​	14.07.2023​	Wakü2023-Vorabauswahl​	Wakü2023-Teilekauf​

​



[PCTüftler]

Als erstes werde ich mir die nötigen Werkzeuge besorgen, die für die Tubes notwendig sind.

Hab meine Rohre alle freihand gebogen und das ab dem ersten Versuch, was überraschenderweise fast auf Anhieb wunderbar funktionierte. (vorausgesetzt die eingestellte Temperatur stimmt, was beim ersten Rohr nicht der Fall war )
Hatte beim letzten Projekt auch Rohre mit Doppelbögen dabei, lief auch wunderbar. Von daher bin ich der Meinung das man außer einem anständigen Heißluftföhn und dem Silikoninsert nichts weiter braucht.

Edit: Achja, ne anständige Säge darf nicht fehlen.



[Drewkev]

und selbst satinieren – 16/12

Hm, warum? Persönlich würde ich da auch eher zu 14/10 greifen.

EPDM 16/10 ?

Gute Wahl.

und die Nitro auf Wasser umbauen?

Warum nicht, von Alphacool gibt es sicher einen Block für die.

Radiatoren intern: ja / nein / vielleicht ?

Kommt ganz darauf an ob du das System auch ohne externen Radiator betreiben können möchtest. Ich würde dann zumindest zwei 360er verbauen, wenn es dir den Zusammenbau erleichtert kannst du da auch ruhig zu X-Flow greifen.

Pumpe + Aufstellungsort

(Dual) D5/DDC mit einem entsprechenden Messingtop, ob intern oder extern würde ich davon abhängig machen ob du den Rechner eben auch ohne externen Radiator betreiben können möchtest.

Falls extern kann ich dir die QD3 von Koolance empfehlen, dazu die Slotdurchführung von Watercool oder halt Gehäusedurchführung. Da musst du aber bohren und als ich mir das GT502 angesehen habe hat das nicht in meinen Plan wie ich das verschlauchen möchte nicht gepasst, wäre wohl nur in der hinteren Kammer gegangen.

AGB + Aufstellungsort: könnte unten im Case auf einen freien Lüfterplatz, oder Radi-Mount im Tray neben dem Mainboard?

Gerade für den Mora gibt es da viel Zubehör, nimm einen Watercool Heatkiller Tube oder Aqua Computer Ultitube, der aqualis wäre auch eine Idee.

Lüftersteuerung MoRa ?

AC Quadro/Octo.

nötigen Werkzeuge

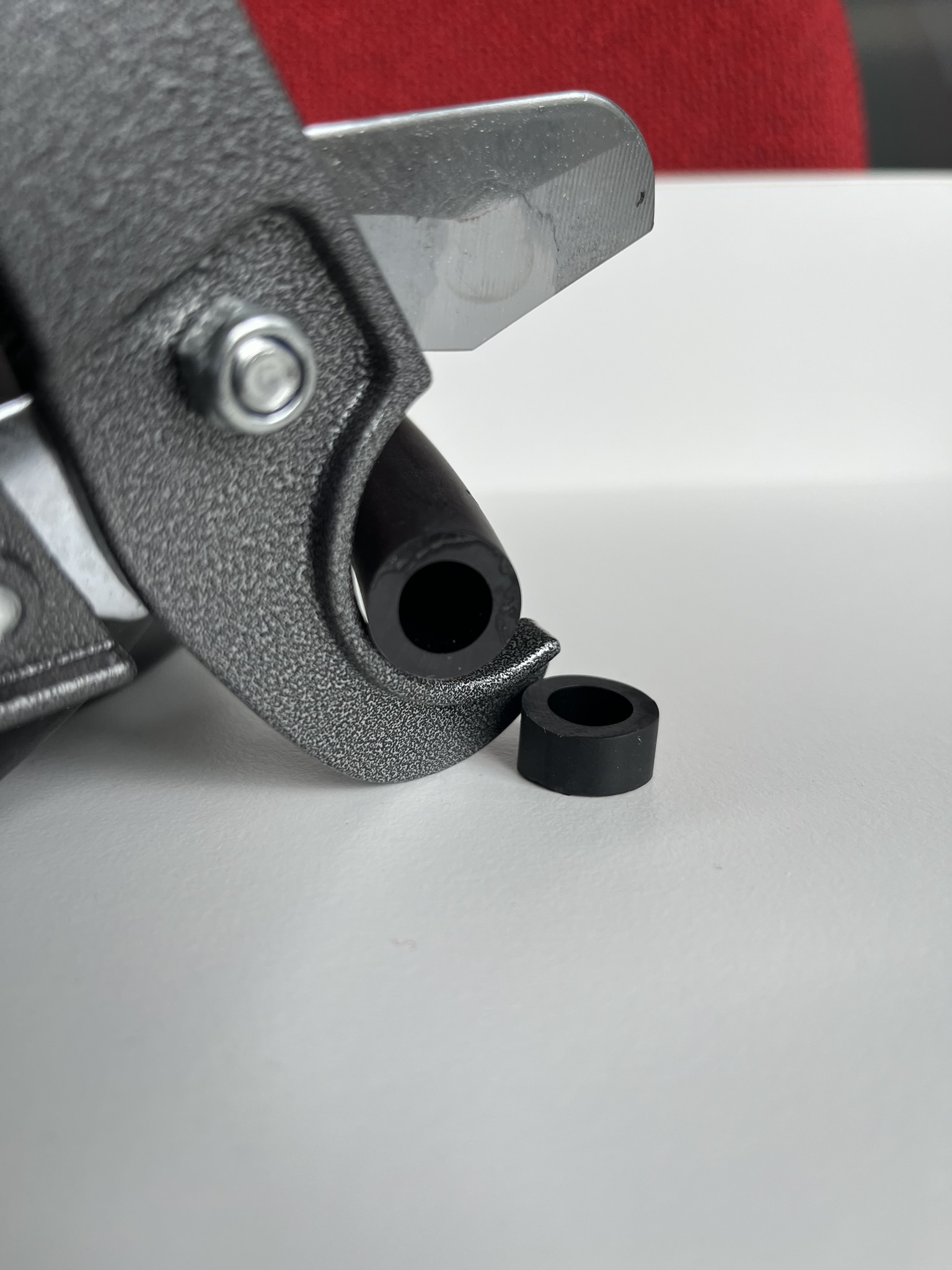

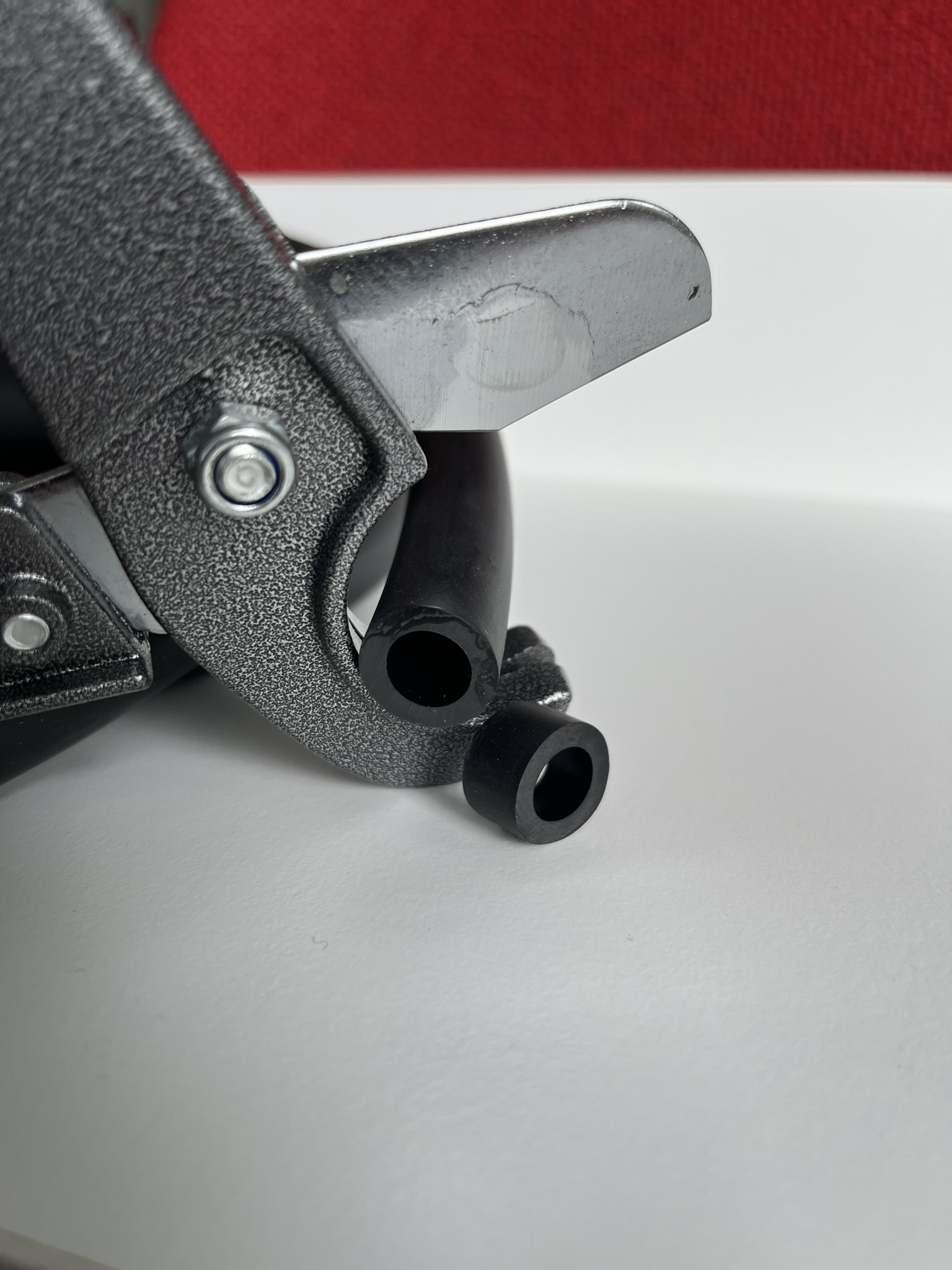

Ich kann die Schlauchschere von Bykski empfehlen, für Hardtubes tut es auch eine Säge. Wenn du biegen willst nimm bitte eine Vorrichtung von EKWB, die von Alphacool (oder anderen Marken aber mit gleichem Prinzip) finde ich echt mies. Gerade für Anfänger.

Auch rate ich dir für den Mora zu den 20cm Lüftern von Noctua, für solche großen Lüfter gibt es sogar Zubehör von Watercool für den Mora. Für die internen Radiatoren und als Gehäuselüfter die Arctic P12/P14 PWM PST (A-)RGB.



[Zueroc]

Hab meine Rohre alle freihand gebogen

puh, da werde ich es glaube erstmal nicht drauf ankommen lassen, nimmt mir aber ein wenig die Furcht vorm "ersten Mal"

Edit: Achja, ne anständige Säge darf nicht fehlen.

berufsbedingt habe ich ne super Kappsäge, wahlweise mit Holz- oder Alublatt, ich erhoffe mir, das das gut funktioniert.

wenn es dir den Zusammenbau erleichtert kannst du da auch ruhig zu X-Flow greifen.

gute Überlegung, schaue ich mir an

(Dual) D5/DDC mit einem entsprechenden Messingtop, ob intern oder extern würde ich davon abhängig machen ob du den Rechner eben auch ohne externen Radiator betreiben können möchtest.

da habe ich noch garnicht drüber nachgedacht, Danke dafür

Wenn du biegen willst nimm bitte eine Vorrichtung

Für den Anfang wollte ich auf jeden Fall eine Hilfe haben, ob es evtl. auch ohne geht, wie bei PCTüftler, sehe ich dann ja

Danke schonmal, dann kann ich schon ein wenig in den Listen aktualisieren...

Grüßle



[PCTüftler]

puh, da werde ich es glaube erstmal nicht drauf ankommen lassen, nimmt mir aber ein wenig die Furcht vorm "ersten Mal"

Muss dir ehrlich sagen das ich es Anfangs schon auch mit einer Biegehilfe versucht habe, allerdings ist es mir freihand wirklich leichter gefallen und die Biegeradien haben mir auch besser gefallen.

Aber einfach mal ausprobieren, wenn du handwerklich nicht ganz unbegabt bist und etwas Augenmaß vorhanden ist solltest du schnell merken auf was man achten muss.

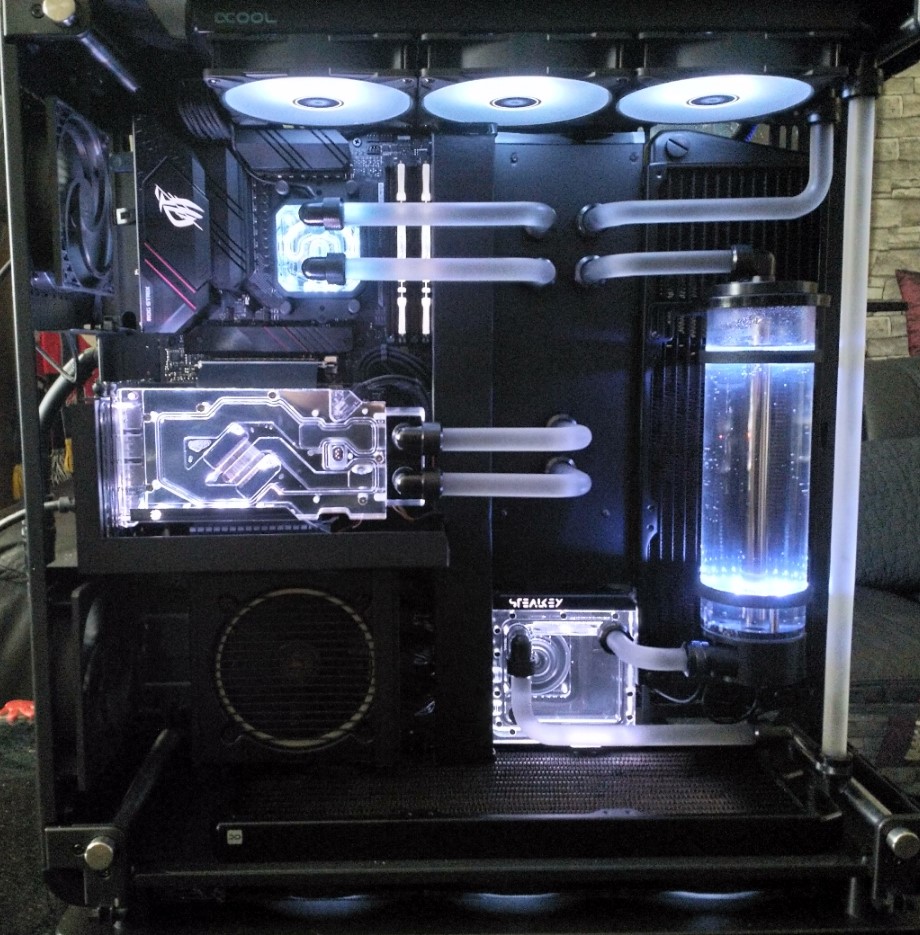

Mein letztes Projekt sah dann so aus:



[Zueroc]

nimm einen Watercool Heatkiller Tube oder Aqua Computer Ultitube, der aqualis wäre auch eine Idee.

Das Prinzip mit den unterschiedlichen Deckeln ist mir noch nicht ganz klar, ich sag mal so, bei dem Standard-Deckel, den ich ja auf und zu machen kann, befülle ich sozusagen das System?
Und bei dem Multiport kann ich den AGB im Prinzip im Deckel weiterführend in den Kreislauf einbinden?
Wo und wie würde ich dann befüllen?
Das befüllen generell muss ich mir noch mal bei Gelegenheit anschauen.

Mein letztes Projekt sah dann so aus:

sehr schön! Hast du diese Durchgangsplatte, also ähnlich einer Distro, selbst so gebaut, also die Durchführungen?



[PCTüftler]

Ja, alles selbst gemacht, hab hier den Verlauf dokumentiert:



[Drewkev]

Das befüllen generell muss ich mir noch mal bei Gelegenheit anschauen.

Entweder du öffnest den Deckel oder nimmst halt ein dafür geeignetes, freies G1/4" Gewinde.



[Zueroc]

Hm, warum? Persönlich würde ich da auch eher zu 14/10 greifen.

Ich habe mal ein wenig die Preise verglichen und hier hats einen sehr guten Meterpreis, aber da gibt es keine mit 14/10 und eben auch nur klar. Könntest Du sonst evtl. eine Bezugsquelle empfehlen?



[Drewkev]

Ehm. Caseking? Mindfactory? Equippr? Aquatuning? Alternate?



[Zueroc]

Falls extern kann ich dir die QD3 von Koolance empfehlen

Verstehe ich das richtig, das ich für ein Schnellkupplungsset je einmal Male und einmal Female benötige?



[Drewkev]

Ja.



[Zueroc]

Ja, alles selbst gemacht, hab hier den Verlauf dokumentiert:

Das mit der selbstgebauten Distroplate gefällt mir sehr gut, was ich mich Frage ist: Also du gehst ja mit einem Anschluss in die Platte, wie sieht es denn auf der Rückseite aus? Es muss doch irgendwie durchgeführt werden, wenn man quasi auf der anderen Seite auch wieder Schlauch oder Rohr da anschliessen möchte. bzw. muss man das Innengewinde vom Anschluss irgendwo reindrehen können, hm, da stehe ich noch auf dem Schlauch, suche aber auch eine Art Durchführung.
Ich vermute diese Art der Verschraubung, liege ich da in etwa richtig?

Und dann hätte ich noch eine Frage zum Heißluftfön, hat jemand Erfahrung mit dem Alphacool-Fön, taugt der was für den Preis?
Empfehlungen nehme ich da auch noch gerne entgegen, bevor ich glaub ab 00:00 bestelle heut Nacht, immerhin bei Mindfactory dann Versandkostenfrei.



Und was sagen Eure Zimmertemperaturen so



[Drewkev]

liege ich da in etwa richtig?

Ja, was er da gebaut hat ist aber keine Distroplate sondern einfach eine Deckplatte die er dann an den gewünschten Stellen durchlöchert hat. Durch die Schottverschraubung hast du auf beiden Seiten jeweils ein G1/4" Innengewinde.

Der Heißluftföhn von Alphacool wird schon seinen Job tun.



[PCTüftler]

liege ich da in etwa richtig?

Genau, wie @Drewkev schon anmerkte kannst du dann auf beiden Seiten einfach den gewünschten Fitting verschrauben.
Auf der Rückseite wird Aquacomputer EPDM Schlauch verwendet, da sind Rohre eher nicht zu gebrauchen.

Erfahrung mit dem Alphacool-Fön, taugt der was für den Preis?

Leider keine Erfahrung mit diesem Föhn ...



[Zueroc]

Auf der Rückseite wird Aquacomputer EPDM Schlauch verwendet, da sind Rohre eher nicht zu gebrauchen.

jepp, das macht es wieder etwas flexibler

Der Heißluftföhn von Alphacool wird schon seinen Job tun.

Denke ich auch, werde den mal austesten


Nun beschäftige ich mich gerade noch mit den Pumpen:
Wenn ich im Forum querlese habe ich für mich herausgefiltert - D5 PWM - so weit so gut, ich denke fürs erste werde ich das so übernehmen.

Die Frage die mich nun beschäftigt ist: Stromanschluss via Molex oder via Sata ?
Das konnte ich noch nicht ganz für mich entscheiden und brauche da wieder einen Denkanstoß.

Am Netzteil ist ja einiges an Sata-Anschlüssen, gilt das auch für Molex? Während ich das schreibe fällt mir ein, das es ja diese SATA-Verlängerungen eben auch in Molex gibt.
Oder ist Molex einfach nur ein "älterer Standart" ?
Ich wollte mir ja dieses Netzteil neu holen - wäre da Beides möglich? also Molex als auch SATA? bin gerade etwas blind auf dem Anschlussauge

Oder nehme ich dann gleich einfach SATA und gut iss?

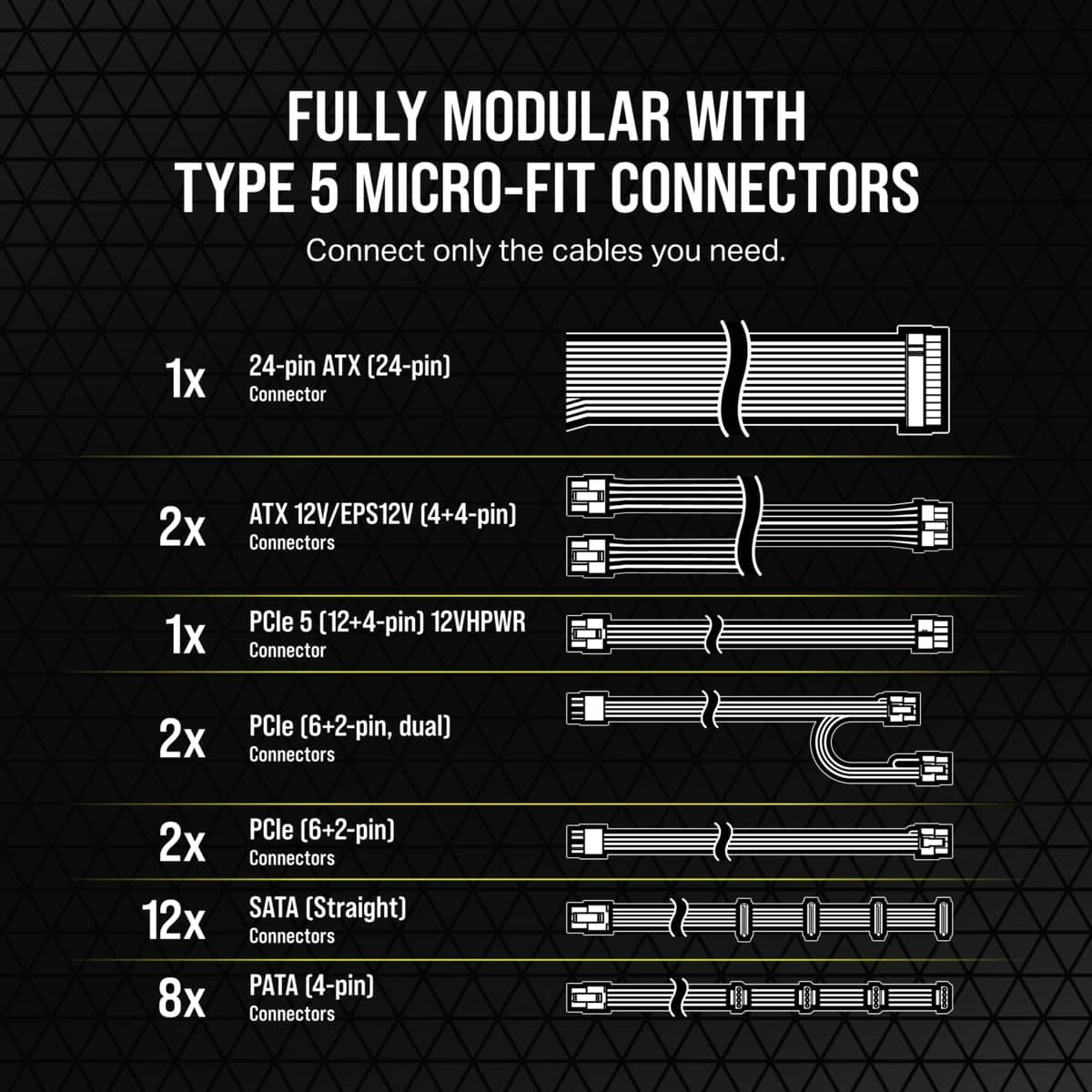

Das wäre wohl der Lieferumfang vom gewählten Netzteil

Vielen Dank Euch und viel Spaß beim Eis essen



[PCTüftler]

Oder ist Molex einfach nur ein "älterer Standart" ?

Genau und das Shift würde beide Varianten anbieten (wie fast jedes Netzteil, Adapter gäbe es aber auch). Somit ist es eigentlich egal ob SATA oder Molex (IDE bzw. PATA).



[Drewkev]

Stromanschluss via Molex oder via Sata ?

Ist egal.

Oder ist Molex einfach nur ein "älterer Standart" ?

Ja, bei sowas zu adaptieren/verlängern sichert dir einen Kabelbrand.



[Sinusspass]

Also ich bin ein Freund von Molex. Höhere Strombelastbarkeit und hält auch mehr Steckvorgänge aus. Dafür manchmal etwas eklig zu stecken. Trotzdem der bessere Stecker. Am Ende ist funktioniert meistens aber beides.



[Zueroc]

So, wie geht´s weiter:

Momentan treffen erste bestellte Teile ein und nun überlege ich natürlich, wo ich das ganze Projekt zusammenbauen möchte und da bleibt bei uns im Haus eigentlich nur der Platz in meinem Arbeitszimmer über dem Sofa
Um diesen Platz nicht dauerhaft zu verlieren habe ich überlegt mich mit einer klappbaren Arbeitsplatte zu arrangieren. Diese müsste allerdings nach oben klappbar sein und so habe ich diese Konsolen gefunden, die im Falle dieses Händlers sogar vom Preis her gehen, (die gleichen bei anderen Händlern kosten gerne das doppelte!)

Ich habe dann gleich mal den Schlauchschneider ausprobiert und bin schonmal sehr zufrieden mit dem Ergebnis. Wichtig hierbei könnte sein, in einem "Zug" durchzuschneiden, dann gibts auch keine Kanten/Kerben durch neues ansetzen des Schneiders.

Aber nun das wichtigste zuerst: Also primär muss ich nun doch erstmal den Arbeitsplatz einrichten, damit ich nicht anfange alles auf dem Fußboden zusammen zu bauen, Tendenzen dazu hätte ich
Leider bin ich die nächsten beiden Wochen schwer am arbeiten, so steht das Hobby ein wenig hinten an, aber ich update immer fleißig...

Grüße bis dahin
