So Leute. Das System steht und es ist fast alles fehlerfrei verlaufen. zwei Kleinigkeiten sind mir dann doch passiert, waren aber lösbar. Anbei ein paar Fotos (entschuldigt mir die Qualität, aber mein altes iPhone7 macht dann doch nicht so super Fotos)

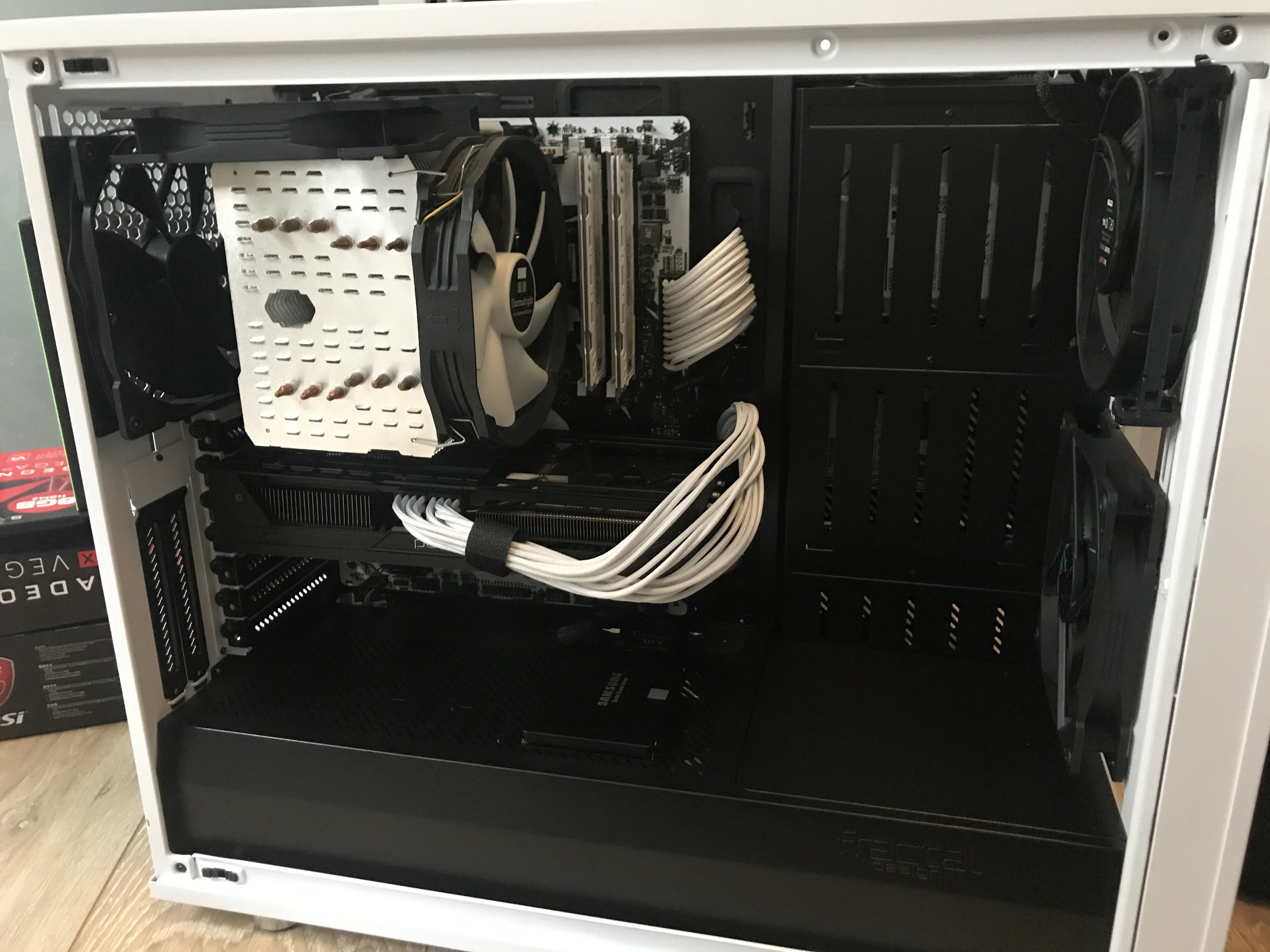

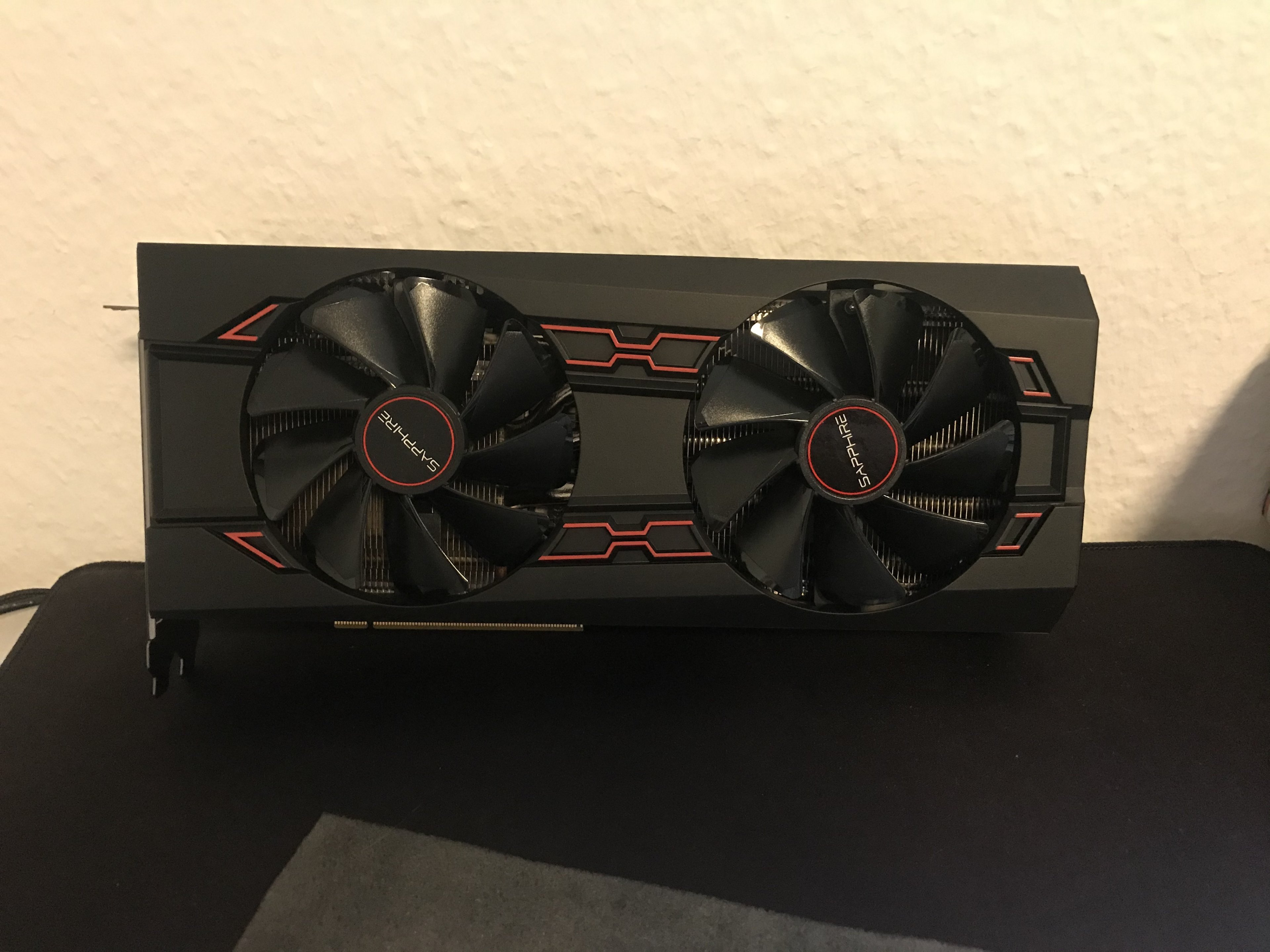

Zu allererst mein System vor dem Umbau. Ich war im groben eigentlich zufrieden, außer mit den Temperaturen und der dazugehörigen Lautstärke und eine Wasserkühlung hat mich schon immer gereizt:
Dann die einzelnen Komponenten.

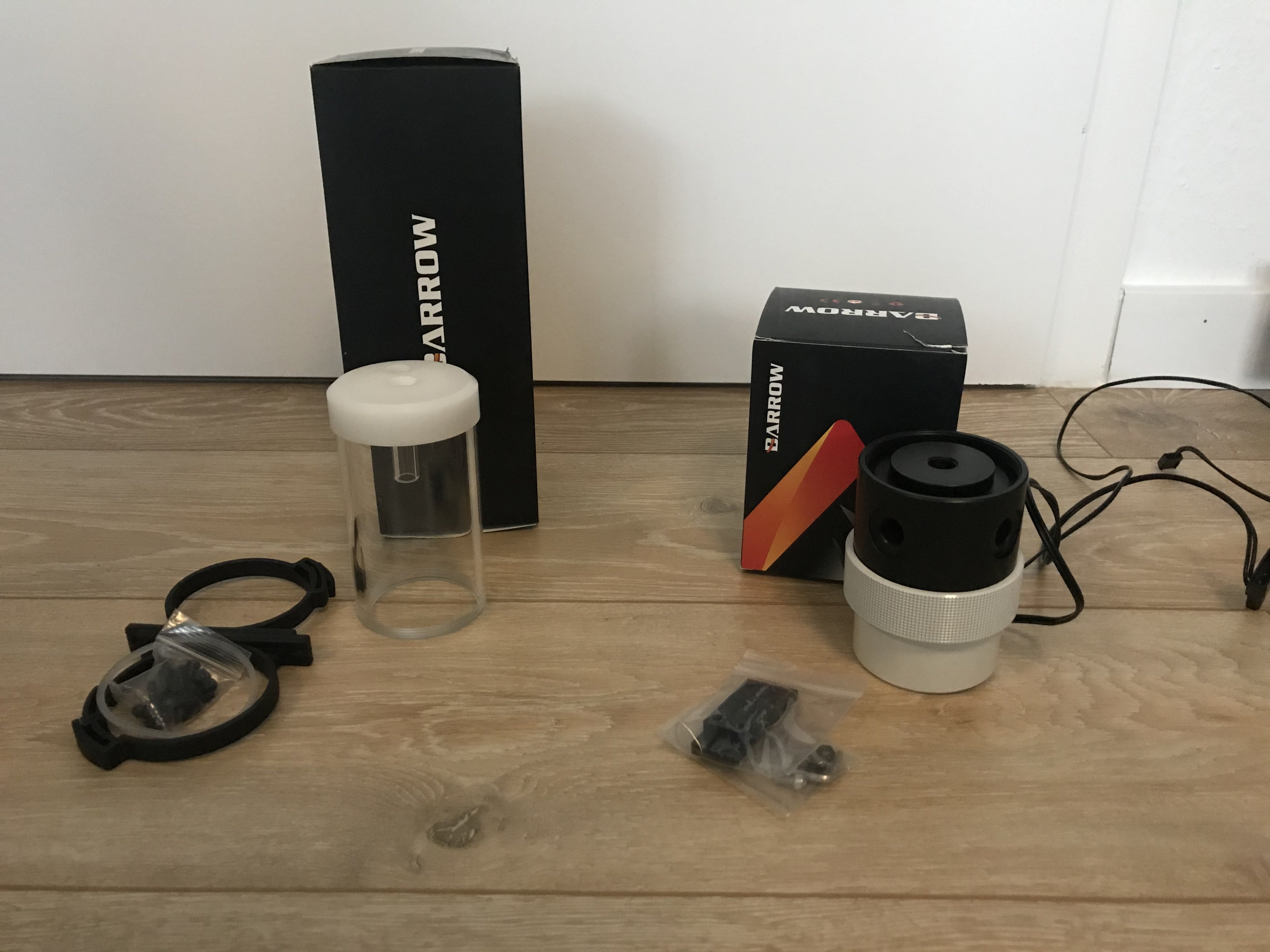

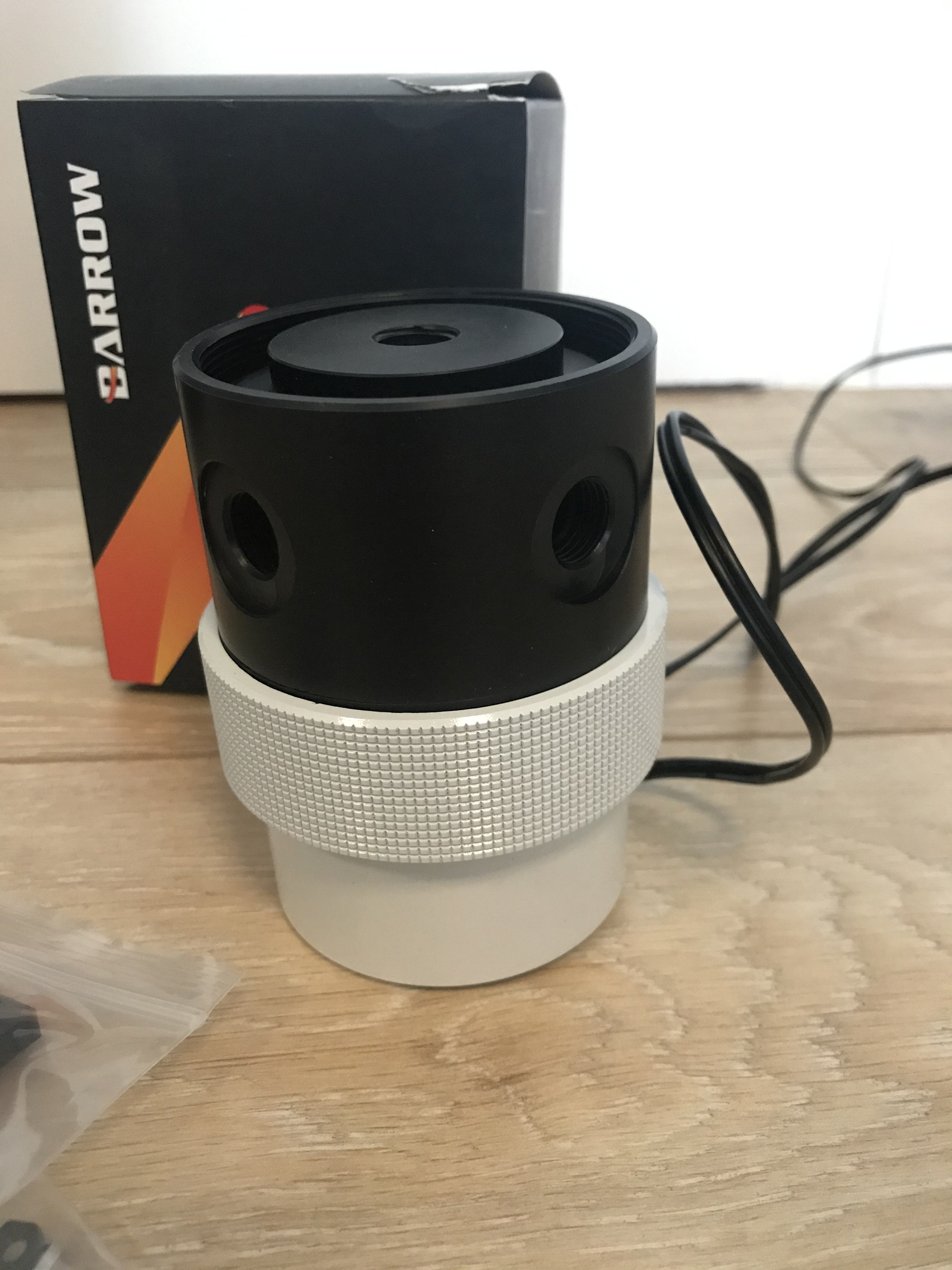

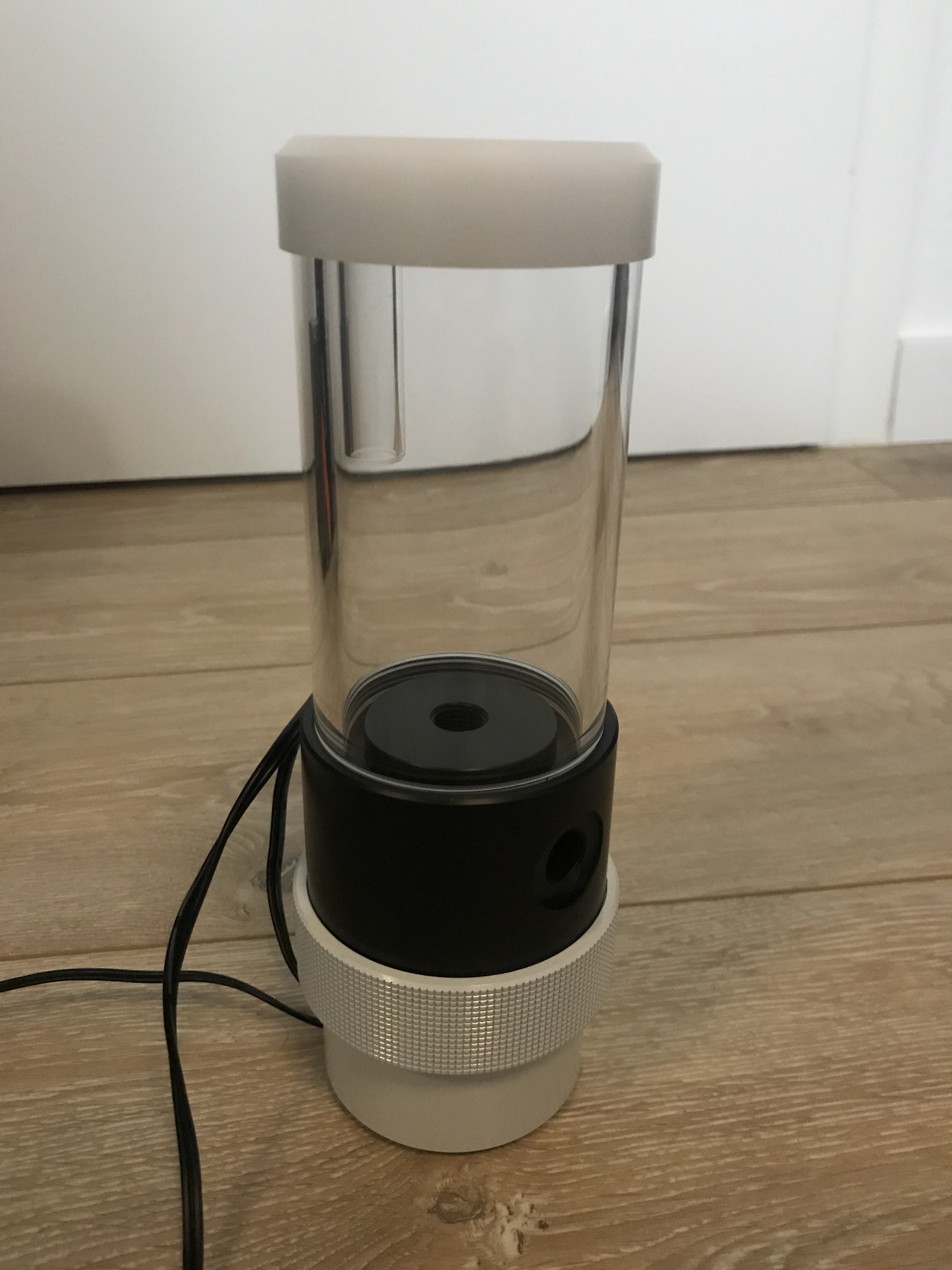

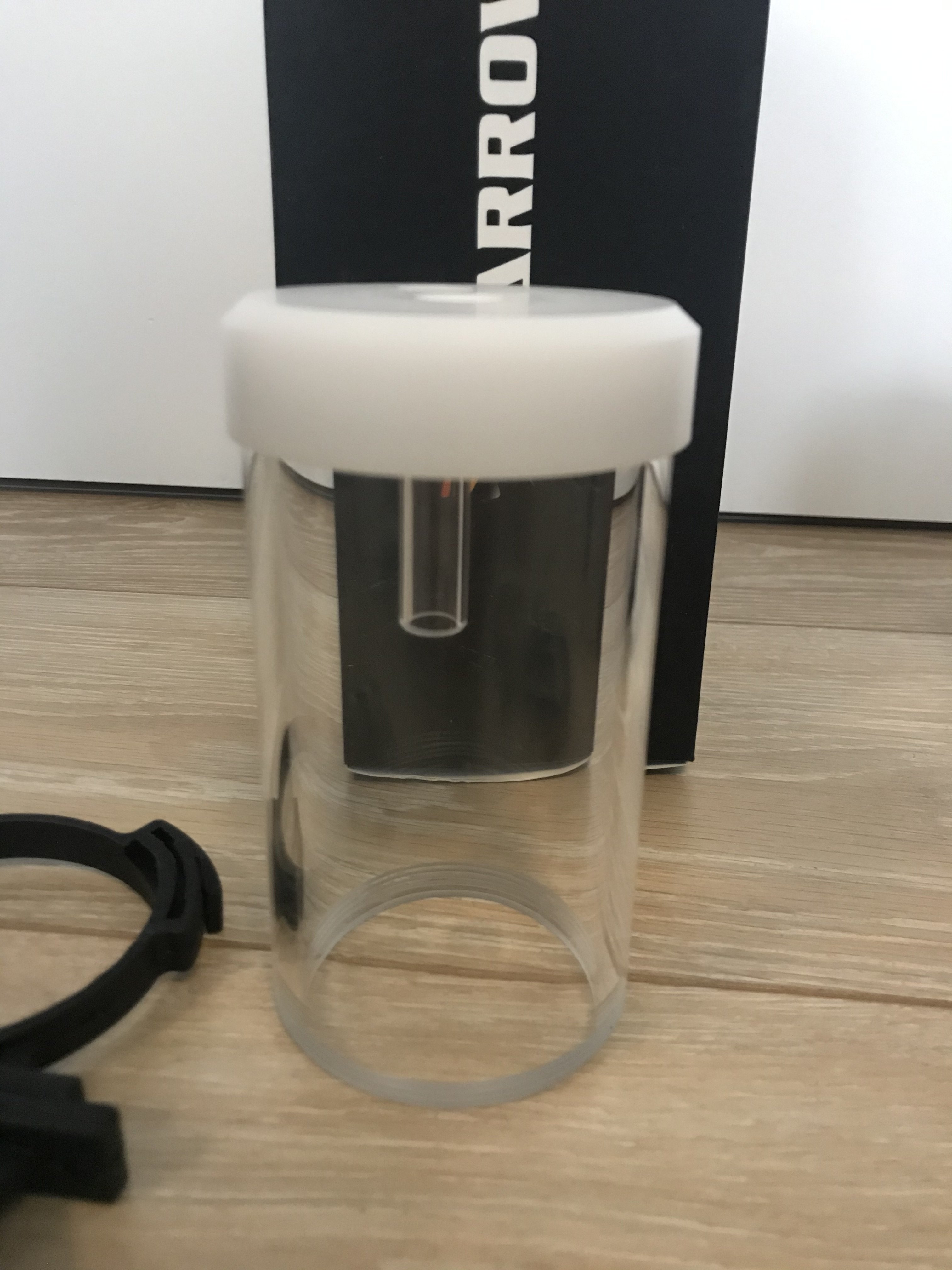

Die Pumpen-AGB-Kombi sah für mich wertig aus und hat einen guten Eindruck gemacht. Ich hatte zwar noch keine vergleichbaren Sachen in der Hand, aber vom Eindruck her war es gut.

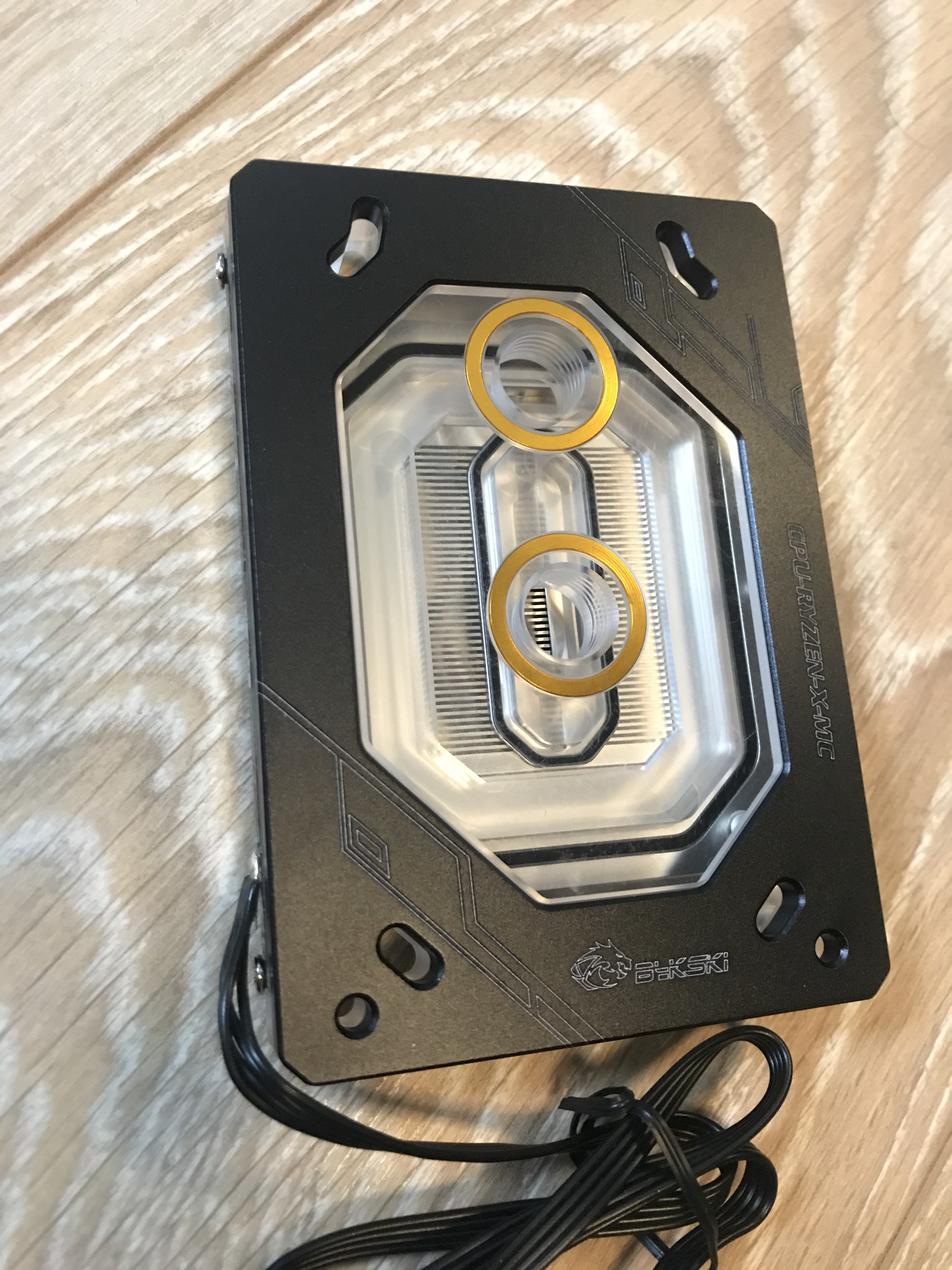

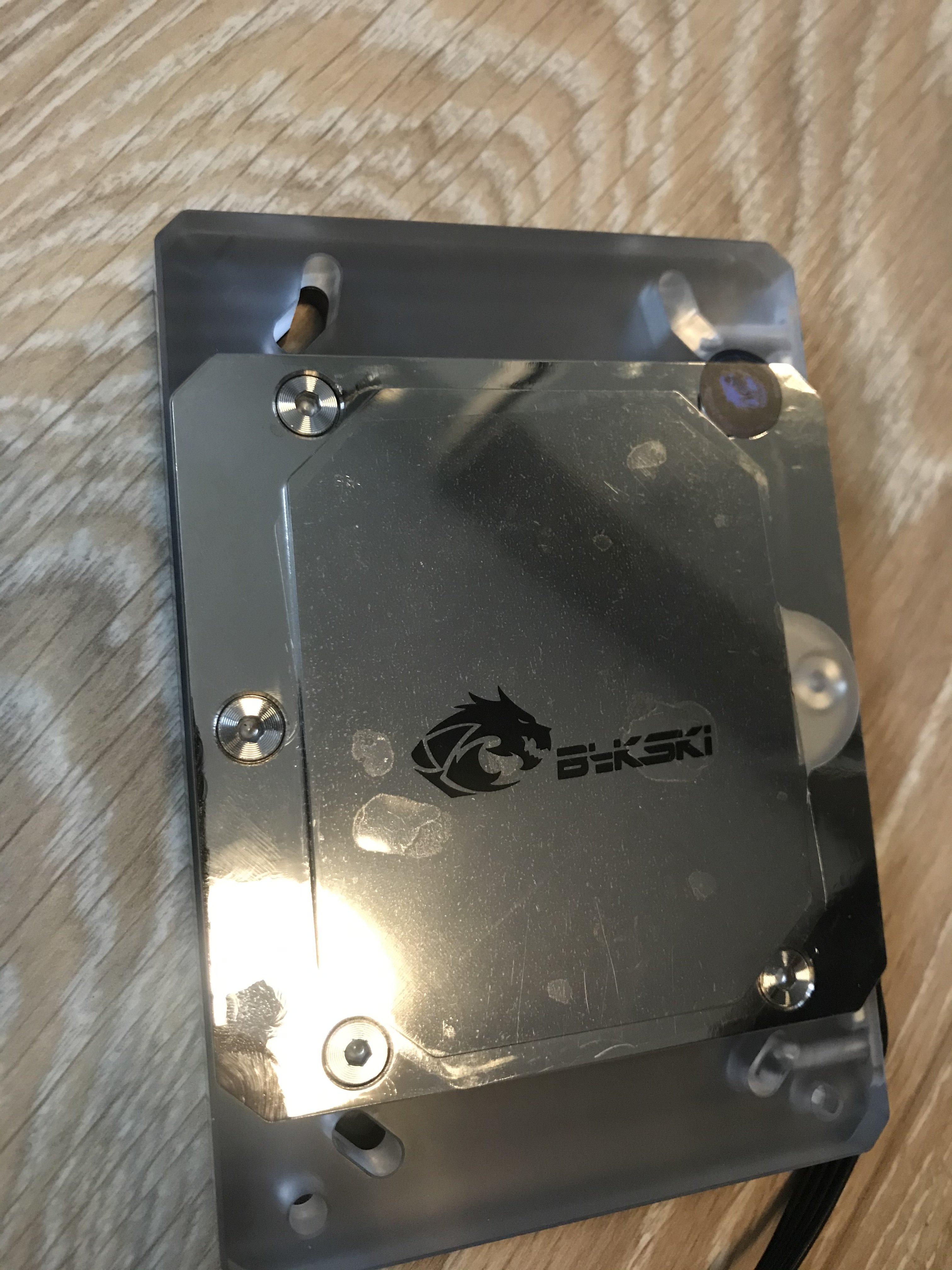

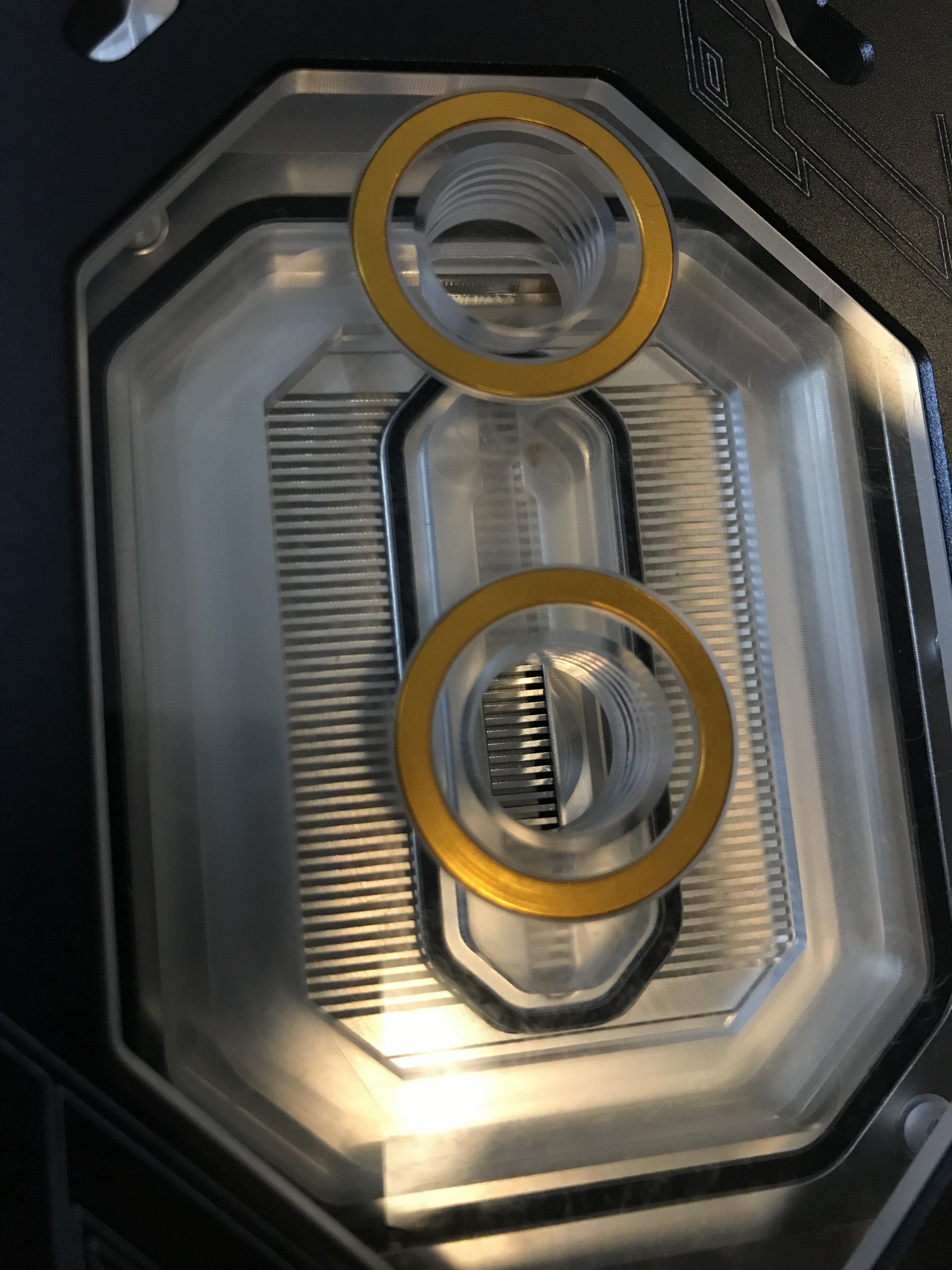

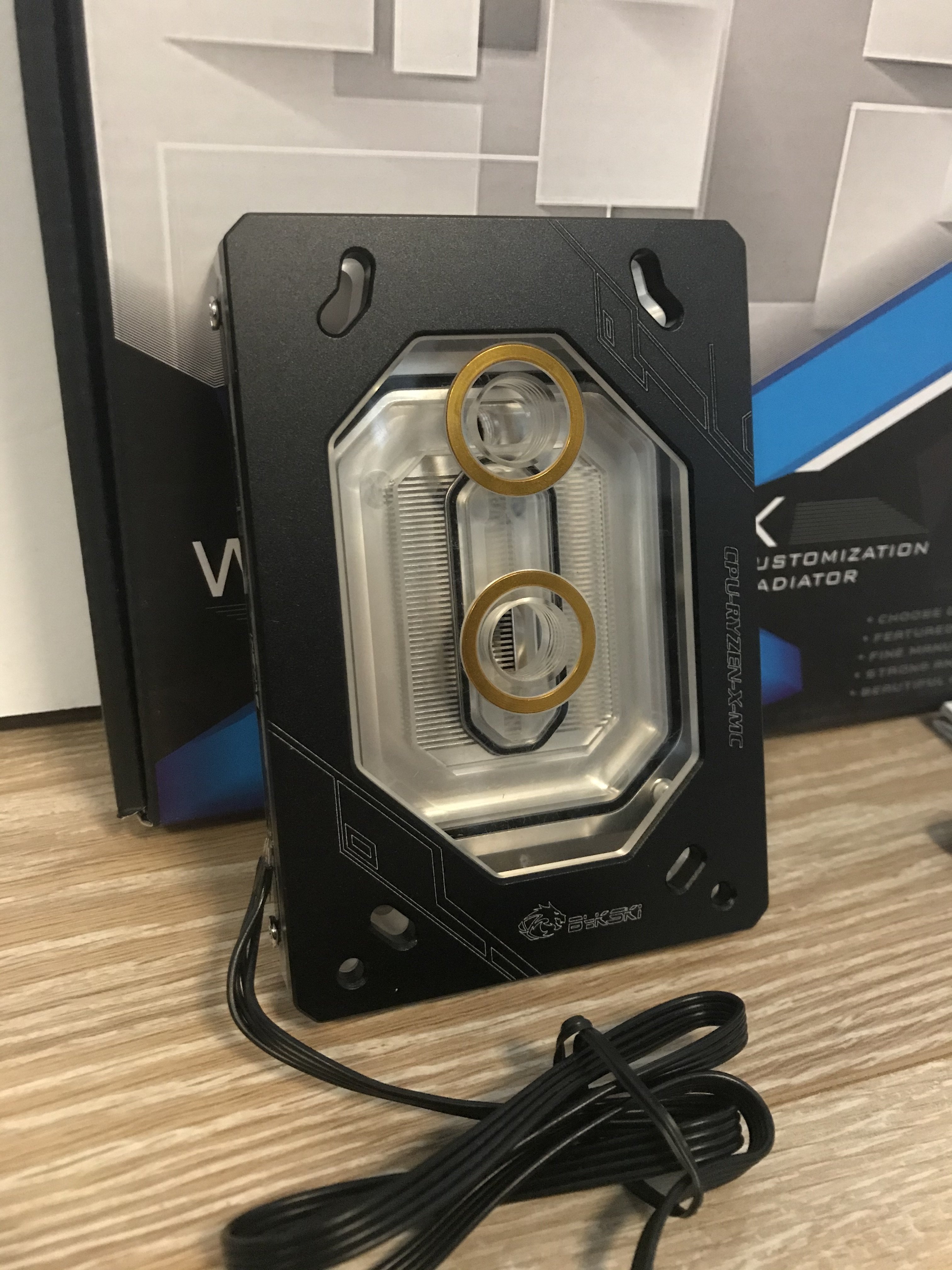

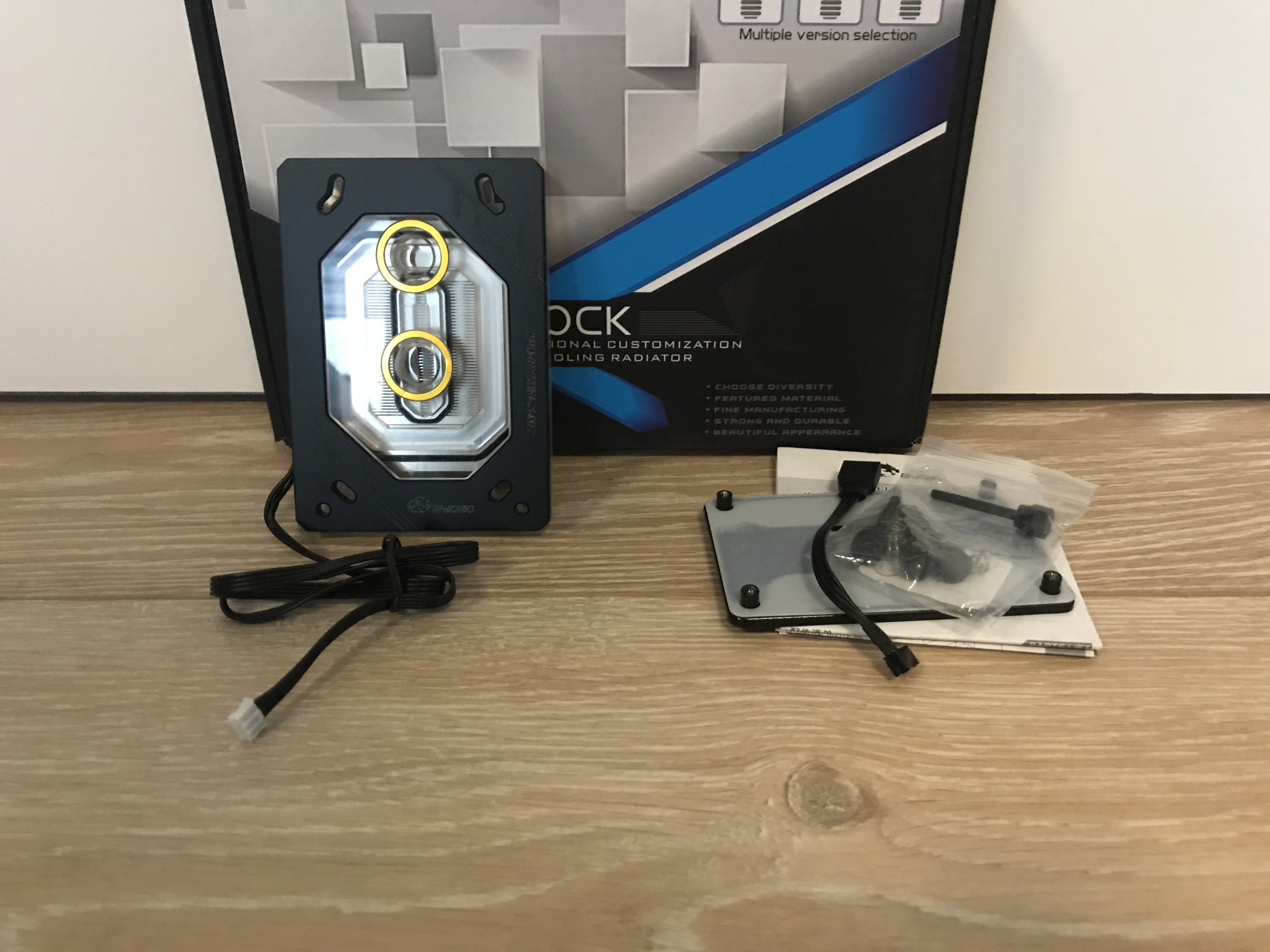

Der CPU-Kühler ist ebenfalls hochwertig verarbeitet und ein richtiger Klotz :-)

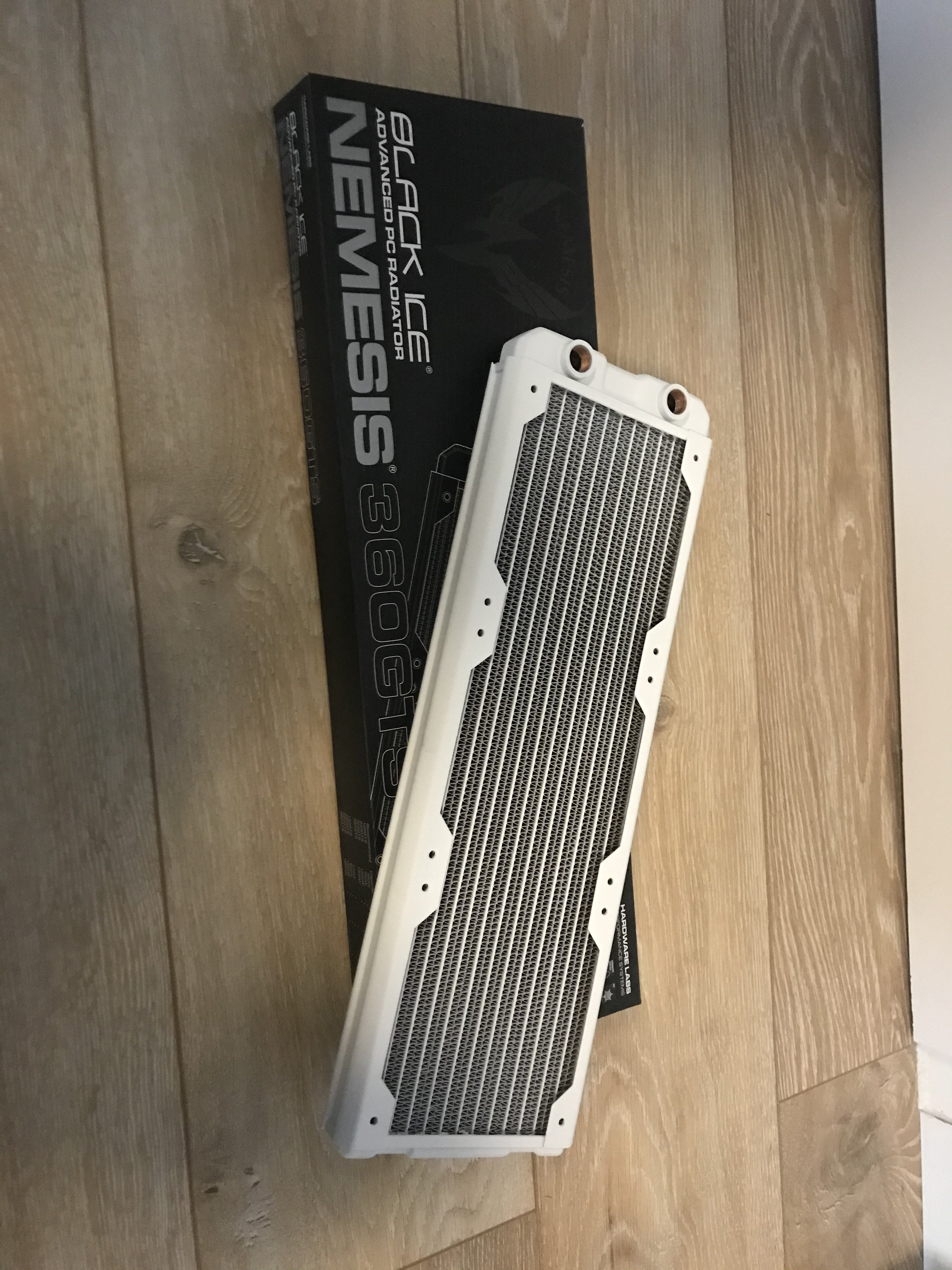

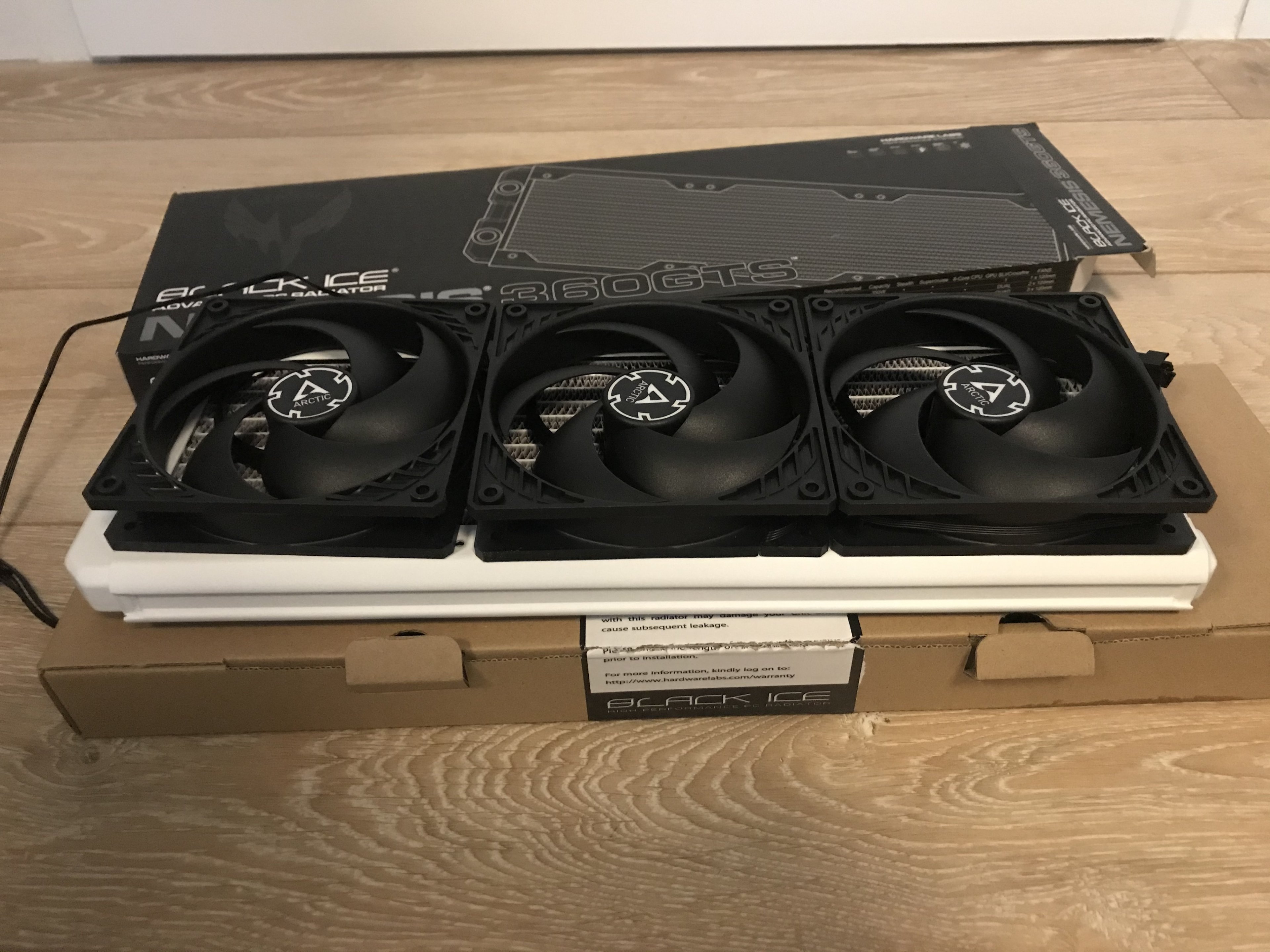

Die beiden GTS360-HW-LABS-Radiatoren sind auch top. In weiß sehen die Bombe aus und passen gut in mein Konzept. Dazu dann 6 Arctic Lüfter. Die Radiatoren hab ich vorher gründlich gereinigt und gespült.

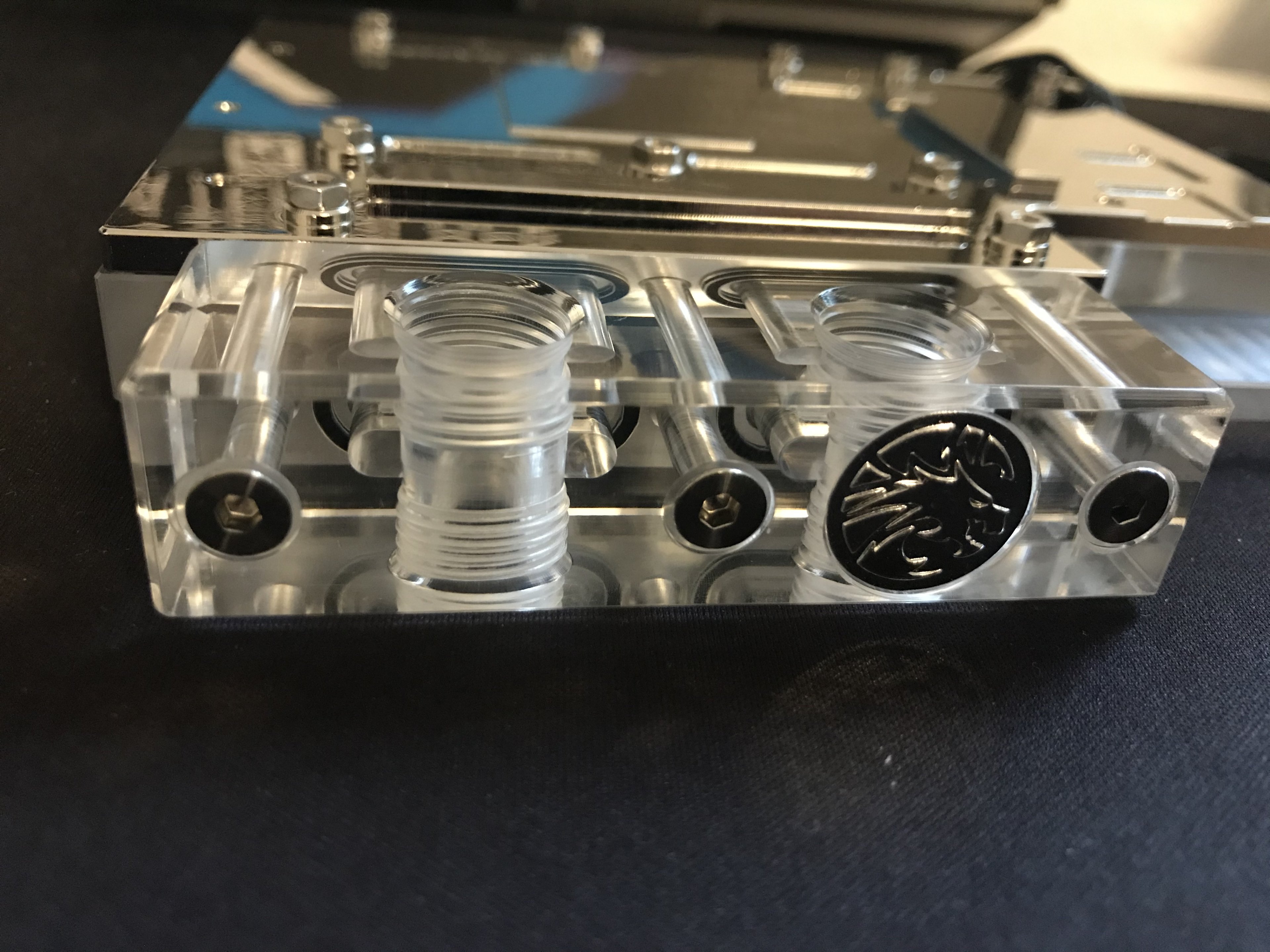

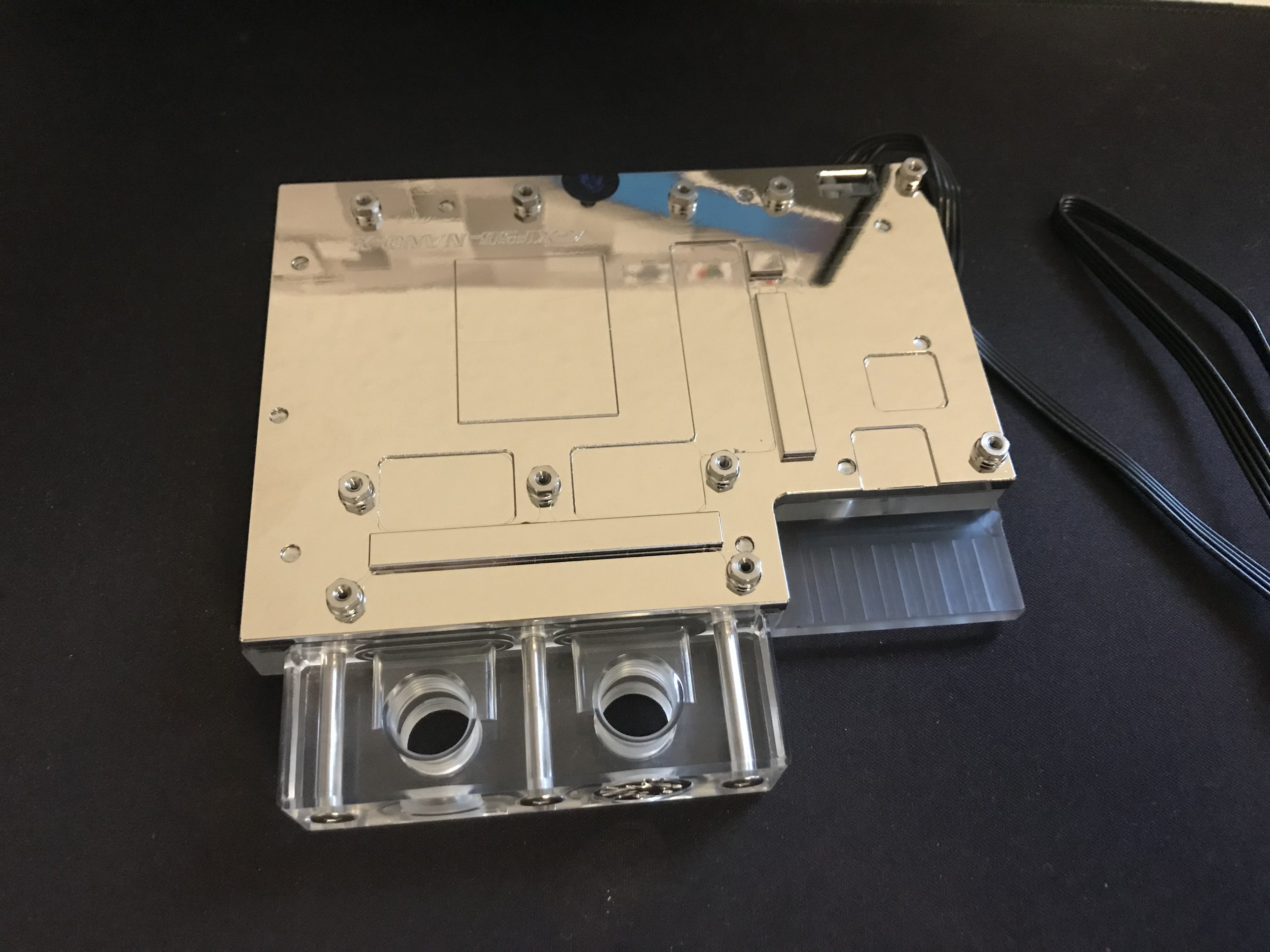

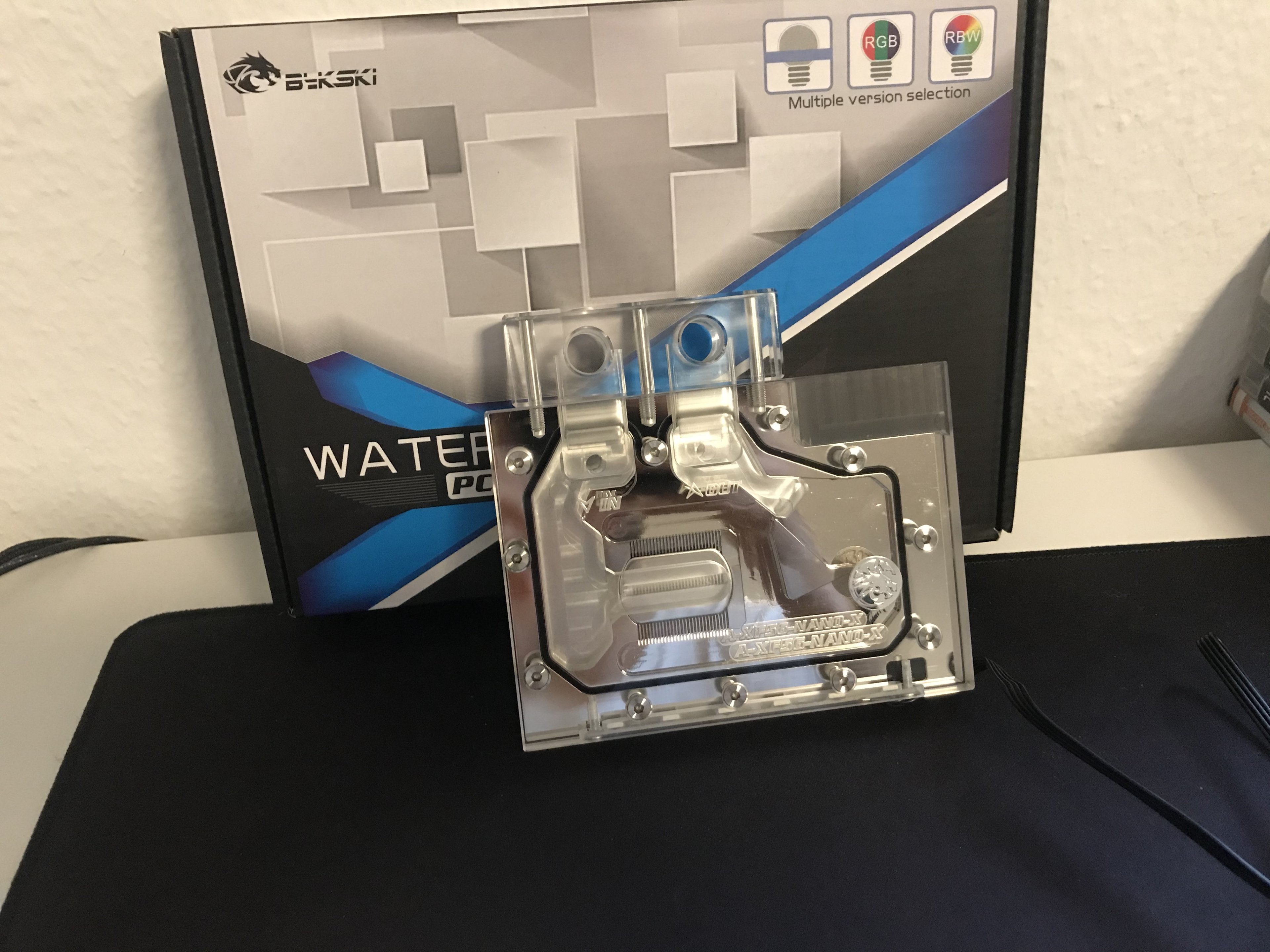

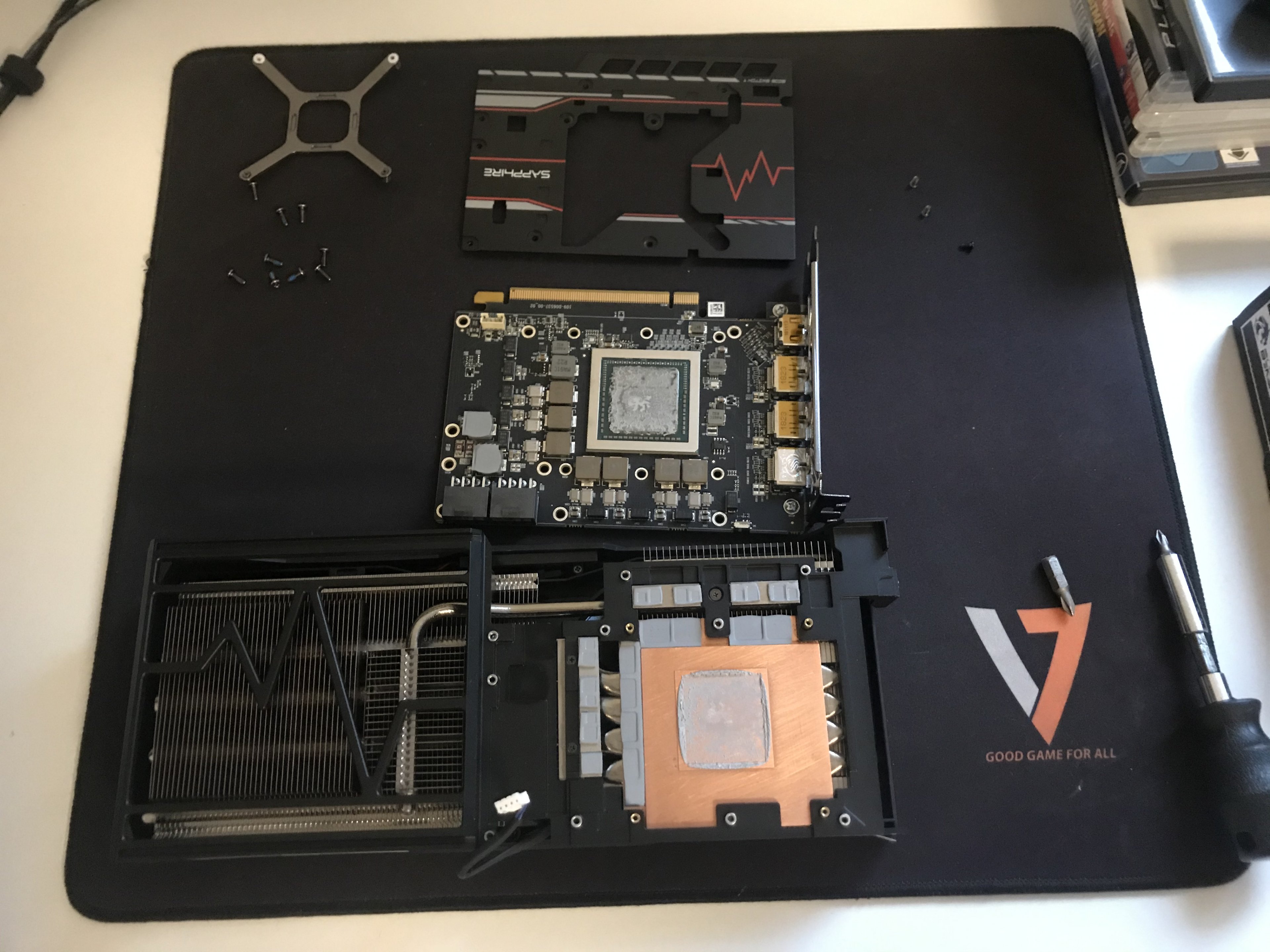

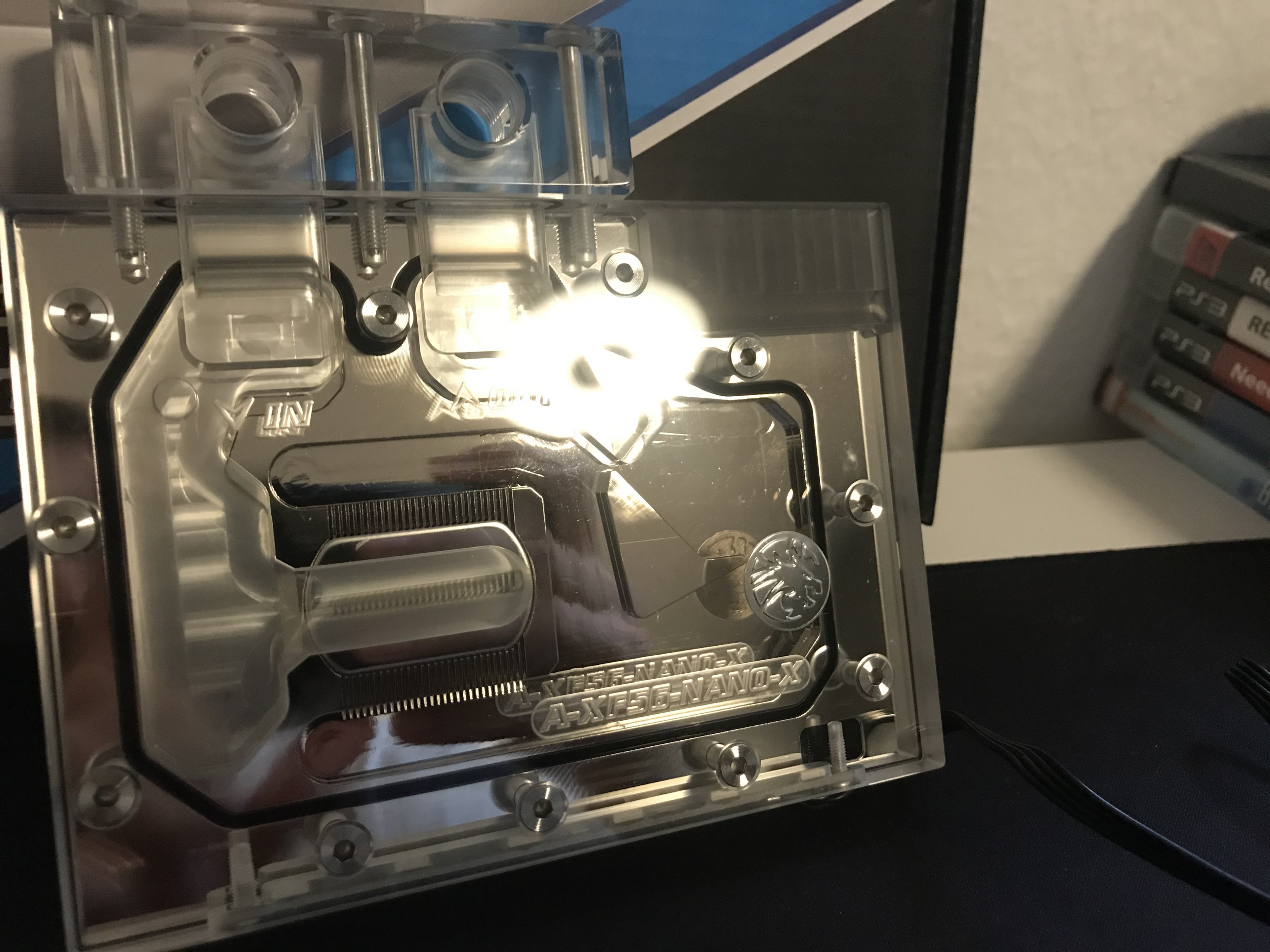

Der CPU-Kühler macht ebenfalls einen guten Eindruck. Leider konnte die alte Backplate nicht übernommen werden und man muss halt auf die Wärmeleitpads aufpassen, da die beigefügten 1mm dicken nicht passen. Ich hatte mir vorher 0,5 mm dicke bestellt (hab mich zum Glück vorher schlau gemacht). Leider hab ich vergessen ein Bild vom Umbau zu machen.

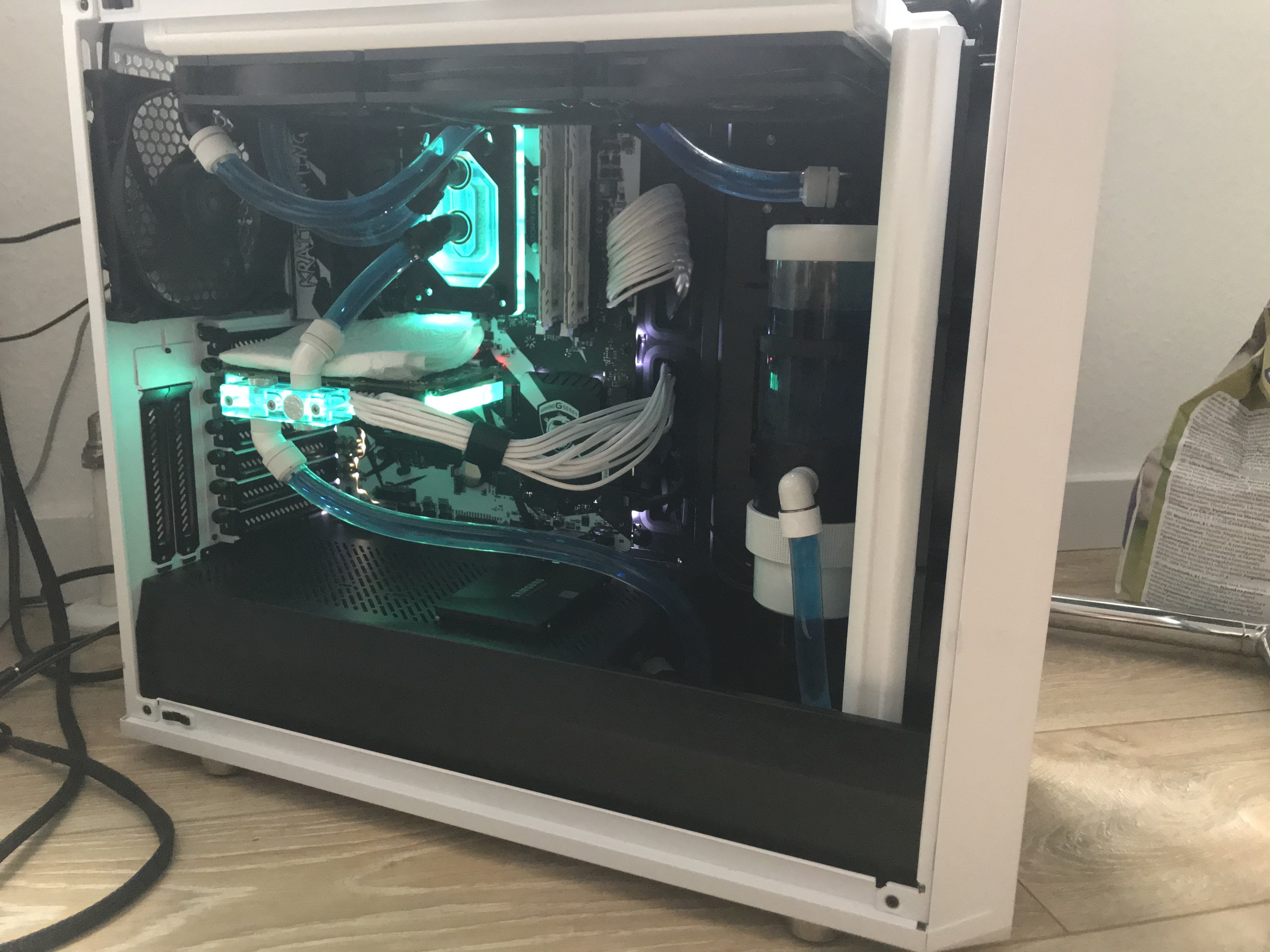

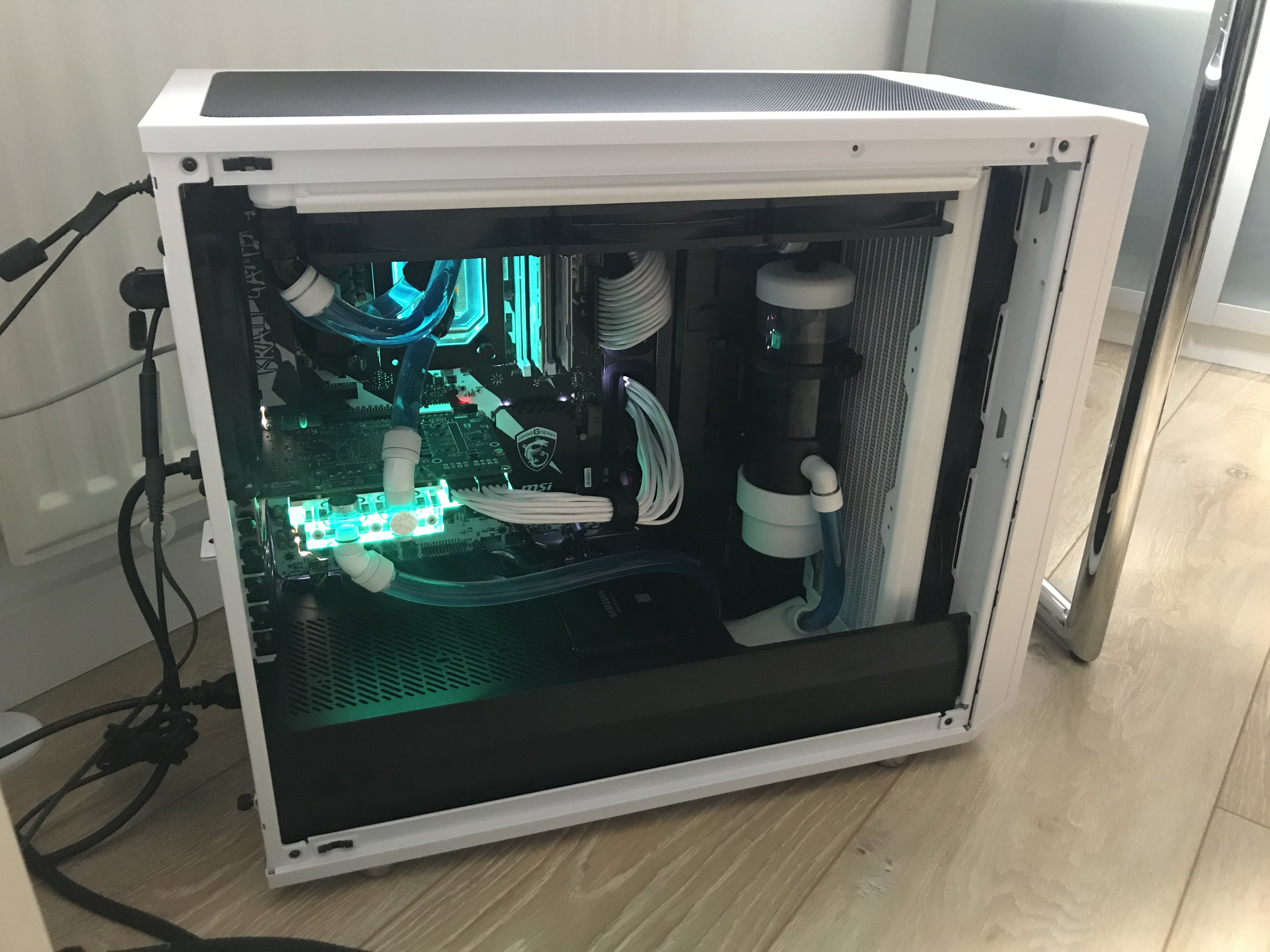

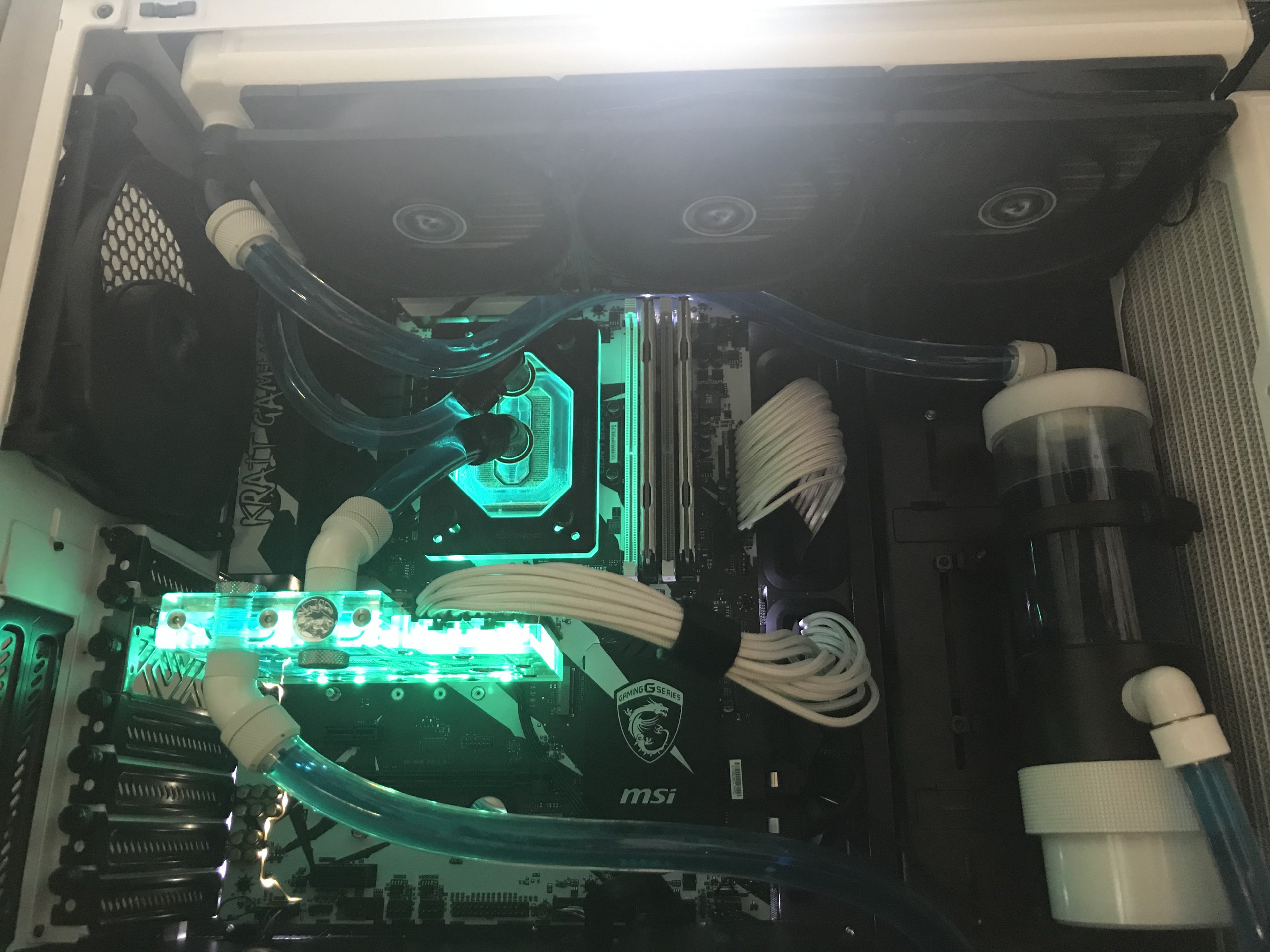

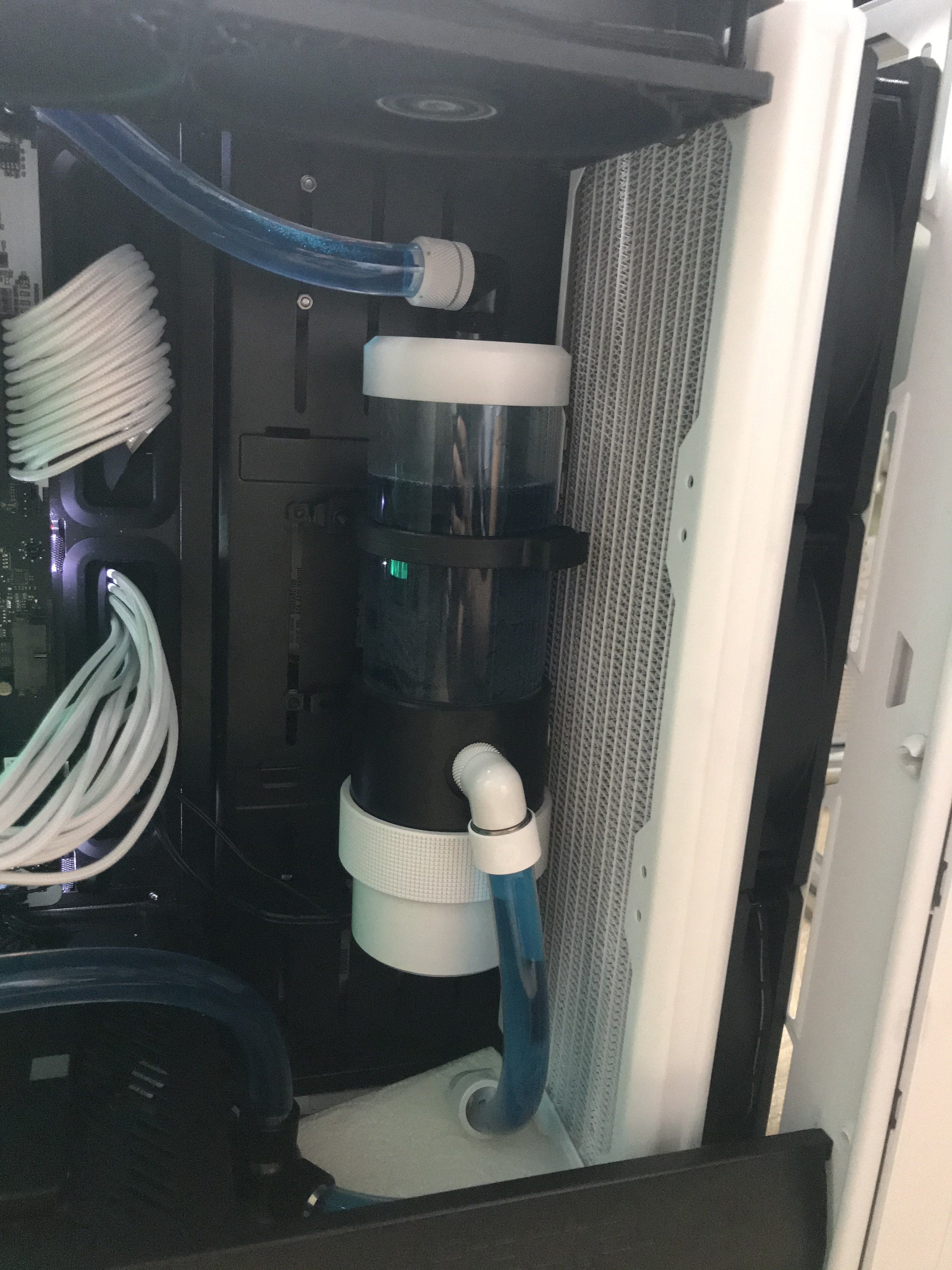

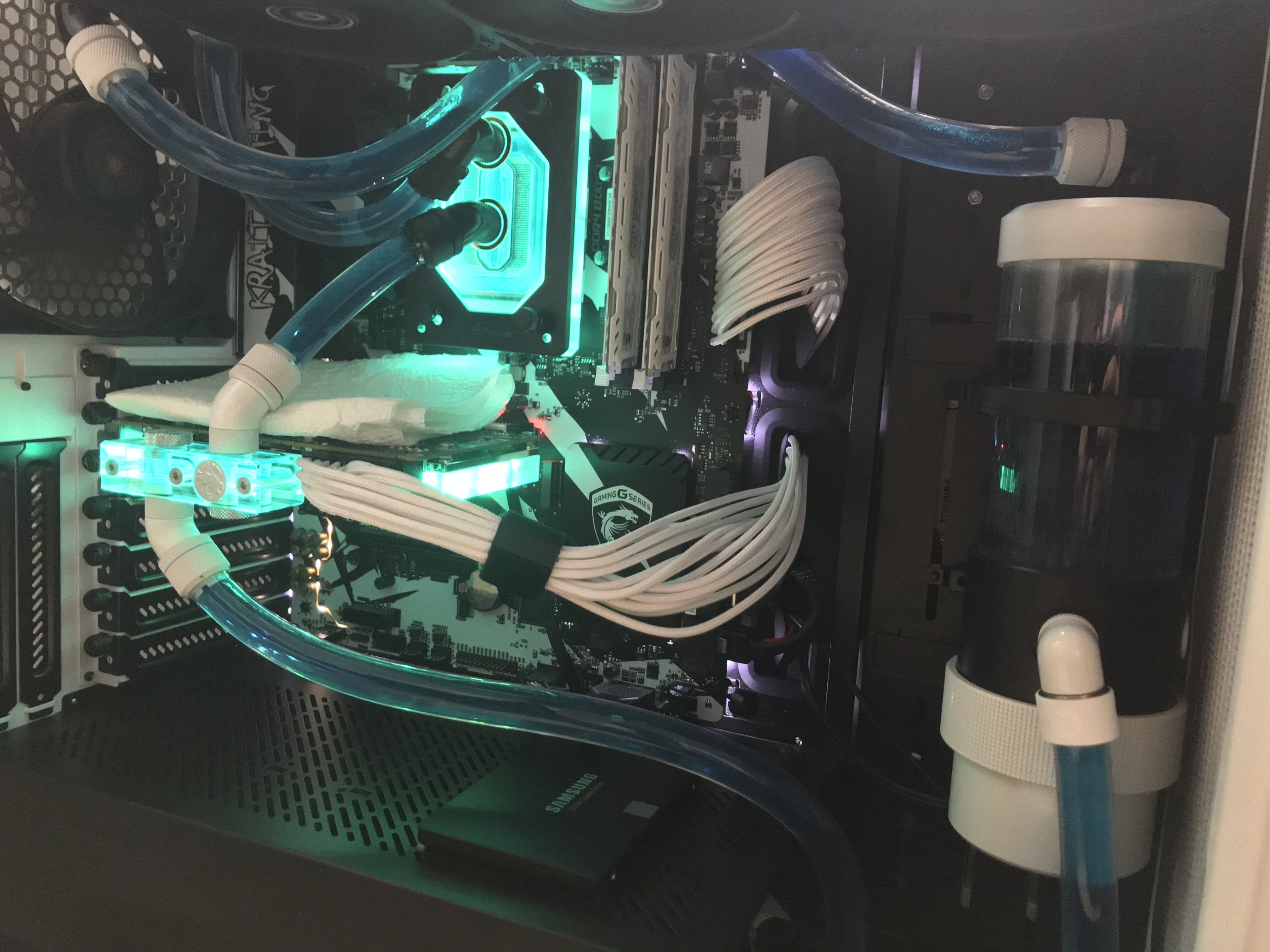

Dann ging es ans einbauen. Es hat alles soweit gut geklappt. Natürlich hieß es ab und zu mal "nee, lieber doch anders, das gefällt mir nicht" aber es hat alles gut geklappt. Zu 100000% bin ich noch nicht zufrieden, es hätten ein paar Fittinge mehr oder anders sein können. Vor allem da ich ja mit schwarz und weiß gearbeitet habe, musste ich teilweise Kompromisse eingehen, da ich die gewünschte Farbe nicht mehr hatte. Aber das sind ja Kleinigkeiten. Die Entleerung klappt auch wunderbar, musste ich schon zwei Mal machen
Einmal hab ich nach dem befüllen gemerkt, dass ich den oberen Blindstopfen nicht anschrauben kann wenn ich gleichzeitig oben einen normalen Fitting verschraube. Mit Winkel klappt es dann. Beim zweiten Mal war alles befüllt und ich hab die Pumpe laufen lassen während ich die Kabelverlegung angepasst habe und das LED-Modul und den Quadro eingebaut habe. Da bin ich an einen Schlauch am CPU-Kühler gekommen und es war undicht. Der Fitting war nicht komplett festgezogen. Also Eigenverschulden. Aber nun läuft alles
Jetzt warte ich nur noch bis weitestgehend die Luft komplett raus ist und stelle mir dann die Pumpe ein und gucke was die Temperaturen so machen. Ich Dank euch allen für eure Hilfe und Unterstützung.
P.S.: Verbesserungsvorschläge sind erwünscht und werden gerne entgegengenommen
Zu allererst mein System vor dem Umbau. Ich war im groben eigentlich zufrieden, außer mit den Temperaturen und der dazugehörigen Lautstärke und eine Wasserkühlung hat mich schon immer gereizt:
Dann die einzelnen Komponenten.
Die Pumpen-AGB-Kombi sah für mich wertig aus und hat einen guten Eindruck gemacht. Ich hatte zwar noch keine vergleichbaren Sachen in der Hand, aber vom Eindruck her war es gut.
Der CPU-Kühler ist ebenfalls hochwertig verarbeitet und ein richtiger Klotz :-)
Die beiden GTS360-HW-LABS-Radiatoren sind auch top. In weiß sehen die Bombe aus und passen gut in mein Konzept. Dazu dann 6 Arctic Lüfter. Die Radiatoren hab ich vorher gründlich gereinigt und gespült.

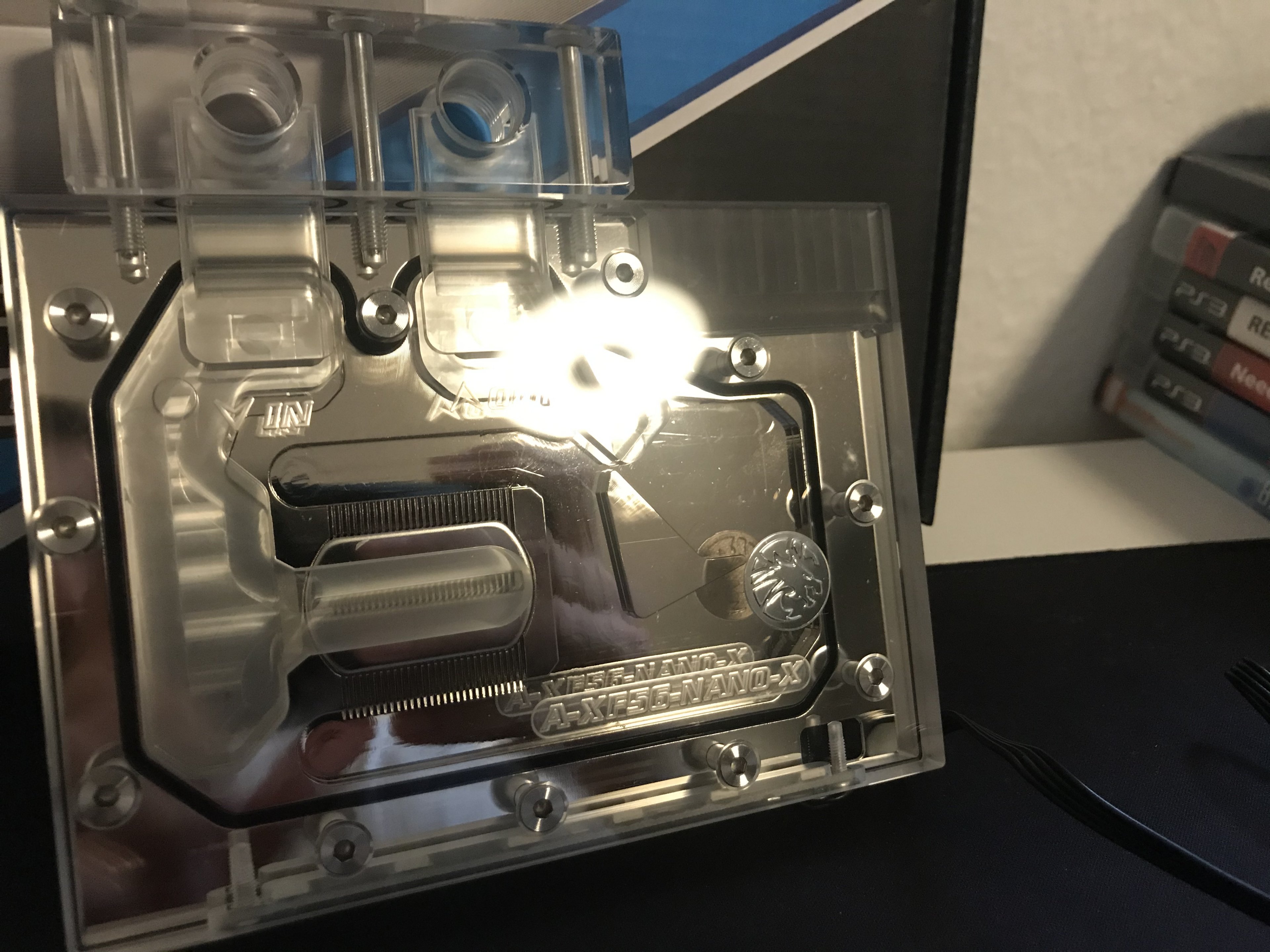

Der CPU-Kühler macht ebenfalls einen guten Eindruck. Leider konnte die alte Backplate nicht übernommen werden und man muss halt auf die Wärmeleitpads aufpassen, da die beigefügten 1mm dicken nicht passen. Ich hatte mir vorher 0,5 mm dicke bestellt (hab mich zum Glück vorher schlau gemacht). Leider hab ich vergessen ein Bild vom Umbau zu machen.
Dann ging es ans einbauen. Es hat alles soweit gut geklappt. Natürlich hieß es ab und zu mal "nee, lieber doch anders, das gefällt mir nicht" aber es hat alles gut geklappt. Zu 100000% bin ich noch nicht zufrieden, es hätten ein paar Fittinge mehr oder anders sein können. Vor allem da ich ja mit schwarz und weiß gearbeitet habe, musste ich teilweise Kompromisse eingehen, da ich die gewünschte Farbe nicht mehr hatte. Aber das sind ja Kleinigkeiten. Die Entleerung klappt auch wunderbar, musste ich schon zwei Mal machen
Einmal hab ich nach dem befüllen gemerkt, dass ich den oberen Blindstopfen nicht anschrauben kann wenn ich gleichzeitig oben einen normalen Fitting verschraube. Mit Winkel klappt es dann. Beim zweiten Mal war alles befüllt und ich hab die Pumpe laufen lassen während ich die Kabelverlegung angepasst habe und das LED-Modul und den Quadro eingebaut habe. Da bin ich an einen Schlauch am CPU-Kühler gekommen und es war undicht. Der Fitting war nicht komplett festgezogen. Also Eigenverschulden. Aber nun läuft alles Jetzt warte ich nur noch bis weitestgehend die Luft komplett raus ist und stelle mir dann die Pumpe ein und gucke was die Temperaturen so machen. Ich Dank euch allen für eure Hilfe und Unterstützung.
P.S.: Verbesserungsvorschläge sind erwünscht und werden gerne entgegengenommen
Ich hätte noch Frage wegen einem passenden Durchflusssensor. Muss man den HighFlow von Aquacomputer nehmen oder kann man auch den Koolance INS-FM19 nutzen und an der Quadro anschließen? Vielleicht kann da ja jemand helfen.
Jain.
https://koolance.com/ins-fm19-coolant-flow-meter
Den Ausgang der Platine kannst du an einen Fan Header anschließen und das PWM-Signal auslesen. 1000rpm ist etwa 60L/h.
Klingt für mich alles eher suboptimal, insbesondere da das Teil von Aquacomputer auch nicht teurer ist als die Kombination von fm19 und Platine.
https://koolance.com/ins-fm19-coolant-flow-meter
Du brauchst noch dashier: https://koolance.com/adt-fm03-flow-meter-frequency-adapter
Den Ausgang der Platine kannst du an einen Fan Header anschließen und das PWM-Signal auslesen. 1000rpm ist etwa 60L/h.
Klingt für mich alles eher suboptimal, insbesondere da das Teil von Aquacomputer auch nicht teurer ist als die Kombination von fm19 und Platine.
modena.ch schrieb:
Danke für die Blumen :-) Mir gefällt es auch sehr gut und ich bin Stolz darauf was aus dem Projekt geworden ist. Aber wie du gesagt hast, ist es Geschmacksache. Schlauchgröße, Verlegung, Farbe usw.
Bis jetzt bin ich mit den Lüftern zufrieden, wobei ich es zeitlich immer noch nicht geschafft habe das System bei Auslastung zu testen. Wird mal langsam Zeit. Im Idle sind die Lüfter auf 20% eingestellt und ich höre sie nicht aus dem Gehäuse raus. Außer den Luftstrom.
0-8-15 User
Vice Admiral
- Registriert
- Jan. 2008
- Beiträge
- 7.155
Wenn der Rechner bei den Temperaturen leise ist dann kannst du zufrieden sein.chris2303 schrieb:
Für eine ordentliche Analyse bräuchte man mindestens noch die Raumtemperatur und die Lüfterdrehzahl.
0-8-15 User schrieb:
Die Lautstärke ist nicht störend für mein empfinden. Die Lüfter laufen dabei auf ca. 45% (Idle 20% bei 28° Wassertemperatur). Raumtemperatur schätze ich mal auf 20-22° (hab leider kein Thermometer im Raum).
0-8-15 User
Vice Admiral
- Registriert
- Jan. 2008
- Beiträge
- 7.155
Im Optimalfall führt ein 360 GTS bei 750 RPM (sollte in etwa 45 % PWM entsprechen) ca. 190 W pro 10 Grad Temperaturdifferenz (zwischen Wasser und Luft) ab.
Bei schätzungsweise 300 W, die dein System an das Wasser abgibt, entspräche das einer Wassertemperatur von 22 Grad + (300 W / 190 W) * 10 Grad = 35 Grad. Davon bist du nur ~ 15 % entfernt. Deine Wassertemperatur kann sich also durchaus sehen lassen.
Bei schätzungsweise 300 W, die dein System an das Wasser abgibt, entspräche das einer Wassertemperatur von 22 Grad + (300 W / 190 W) * 10 Grad = 35 Grad. Davon bist du nur ~ 15 % entfernt. Deine Wassertemperatur kann sich also durchaus sehen lassen.
0-8-15 User schrieb:
Danke für dein Rechenbeispiel. Ich hab jetzt nochmal den Temperatursensor der Quadro eingebaut und aus dem Gehäuse hängen lassen. Aktuell sind es 23°. Gestern war es gefühlt etwa genauso warm. Wenn ihr das Kühlergebnis so lobt dann bin ich doch noch mehr zufrieden damit
Ich bin auch insgesamt sehr zufrieden damit. Die Optik ist für meinen Geschmack echt gut geworden, es hat mega viel Spaß gemacht alles zusammen zubauen und einzustellen und ich habe wieder was neues gelernt. Die Kosten waren am Ende dann doch höher als geplant (~650€), aber ich bereue es nicht. Demnächst werden noch ein paar Feinheiten angepasst (Durchflusssensor, Befüllung ...). Fotos kommen dazu dann noch rein.
Vielen Dank an alle Beteiligten für eure Tipps und Unterstützung
PS.: Ich plane schon mein eventuell nächstes "Klein"-Projekt, ein µ-ATX System zum zocken + streamen + surfen am TV. Mal gucken was daraus wird :-)
Hm schöne Arbeit ich fange auch bald mit meiner 1. Wakü an und gehe direkt auf Hardtubes.
Ich hätte mal eine Frage mit was tust du die Wassertemperatur messen? Geht das mit diesen Sensoren wo man entweder direkt auf die wasserblöcke schraubt bzw. Irgendwo im Kreislauf mit einbaut?
Habe selber ein aquaero 6 lt.
Danke
ich fange auch bald mit meiner 1. Wakü an und gehe direkt auf Hardtubes.Ich hätte mal eine Frage mit was tust du die Wassertemperatur messen? Geht das mit diesen Sensoren wo man entweder direkt auf die wasserblöcke schraubt bzw. Irgendwo im Kreislauf mit einbaut?
Habe selber ein aquaero 6 lt.
Danke
Gimli2k schrieb:Hm schöne Arbeit
Ich hätte mal eine Frage mit was tust du die Wassertemperatur messen? Geht das mit diesen Sensoren wo man entweder direkt auf die wasserblöcke schraubt bzw. Irgendwo im Kreislauf mit einbaut?
Habe selber ein aquaero 6 lt.
Danke
Dankeschön für dein Feedback.
Ganz genau, mit einem normalen Inline-Temperatursensor. Ich habe zum Beispiel den genommen (wegen der Farbe) https://www.aquatuning.de/wasserkue...or-g1/4-ig/ig-mit-ag-adapter-deep-black?c=391.
Der funktioniert auch an meiner Quadro. Sollte also auch am Aquaero funktionieren.
0-8-15 User
Vice Admiral
- Registriert
- Jan. 2008
- Beiträge
- 7.155
Ich verwende den hier: https://geizhals.de/xspc-g1-4-temperatursensor-schwarz-verchromt-a1045230.html
