RAID 5 failed: 2 x Member Disk, 2 x Non-RAID Disk

[holzi123]

Okey dann lass ich das tool mal laufen!

Ich melde mich wenn es fertig ist - big thx!

mfg

Ergänzung (21. Februar 2012)

Hi,
der Test ist gerade fertig geworden. Anbei das Ergebnis:

Bei der 00Z5B1 wurde ein fehlerhafter Block festgestellt.



[Ernst@at]

Starte mit HDDScan so wie im Post#38 read-Tests; diesmal nicht über die gesamte Oberfläche, sondern verdächtige Teilbereiche. Dazu gibst Du IMMER als Blocksize 1 an, und folgende Start- und Endwerte:

auf der Serial: WD-WMAVU1384898

Start / End

4096 / 4351
6621184 / 6621439
1076337408 / 107633995
1619745536 / 1619745791
2105411072 / 2105411327
2137684736 / 2137684991
2526525952 / 2526526207
2869673984 / 2869674239

auf der Serial: WD-WMAZA2676854

4096 / 4351
2850304 / 2850559
16988416 / 16988671
23613184 / 23613439
501968384 / 501968639
1088255488 / 1088255743
1627584256 / 1627584511
2109299200 / 2109299455
2141178880 / 2141179135
2525922560 / 2525922560

mal sehen, was da alles zum Vorschein kommt.



[holzi123]

Die WD-WMAVU1384898 hat wohl einige "Bad blocks".

WD-WMAVU1384898
1076337408 / 107633995
Wurde hier evtl. eine Ziffer verschluckt? (war 1076337663 gemeint?)

Ergebnis im Anhang



[Ernst@at]

1076337408 / 107633995
Wurde hier evtl. eine Ziffer verschluckt? (war 1076337663 gemeint?)

richtig.

Ergänzung (23. Februar 2012)

Da haben wir ja einen großen braunen Klecks gefunden. Gleich 2 Serien von je 32 Sektoren.
Hat sich jetzt im CDI die Anzahl der Pendings auch erhöht?
... aufräumen dann am Abend



[holzi123]

Hi,

die Anzahl ist gleich geblieben. Immernoch 8.

C5 200 200 __0 000000000008 Aktuell schwebende Sektoren



[Ernst@at]

man sieht immer wieder Neues...

Inzwischen bin ich draufgekommen, dass Du mir im Erstpost ein Kuckuksei in den HxD-Auszügen gelegt hast: harddisk1 und 2 sind vom RAID, und harddisk3 war von Deiner Systemplatte 750GB

Nachdem alle drei Platten gerade so schön darniederliegen, öffne die mal alle drei und schaue am Sektor 0 in der Zeile mit dem Offset 1C0, was dort steht:

wenn
000000001C0 14 0C 07 FE FF FF 00 28 03 00 00 28 51 57 00 00 ...þÿÿ.(...(QW..
dann ist es Deine Systemplatte, die wir nicht brauchen

wenn
000000001C0 02 00 EE FF FF FF 01 00 00 00 FF FF FF FF 00 00 ..îÿÿÿ....ÿÿÿÿ..
dann ist das die Memberplatte1

wenn
000000001C0 2E EF 2E EF A3 12 A3 12 EC 7E EC 7E 1F 48 1F 48 .ï.ï£.£.ì~ì~.H.H
dann ist das Memberplatte2

wenn was anderes drinnensteht, ist es die Memberplatte3, von der ich keinen Inhalt habe.
Inhalt sollte etwa so beginnen:
000000001C0 2C EF C0 10 5C ED A2 12 EC 7E ....

Von der machst Du
- Edit/select Block/start: 0 end: 7FF, Hex, OK
- strg+C
- File/New
- Strg+V
- File/Save as... Member3.bin

und stellst es mir gezippt in den Anhang.



[holzi123]

Okey im moment sieht es bei mir so aus:

harddisk1
000000001C0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

harddisk2
000000001C0 02 00 EE FF FF FF 01 00 00 00 FF FF FF FF 00 00

harddisk3
000000001C0 02 00 EE FF FF FF 01 00 00 00 FF FF FF FF 00 00

harddisk4
000000001C0 14 0C 07 FE FF FF 00 28 03 00 00 28 51 57 00 00
demnach meine Systemplatte


Leider beginnt keine der Zeilen mit "2C"

edit: Ich glaube der Fehler war dass im ersten post mein Controller noch auf "RAID" gestellt war!



[Ernst@at]

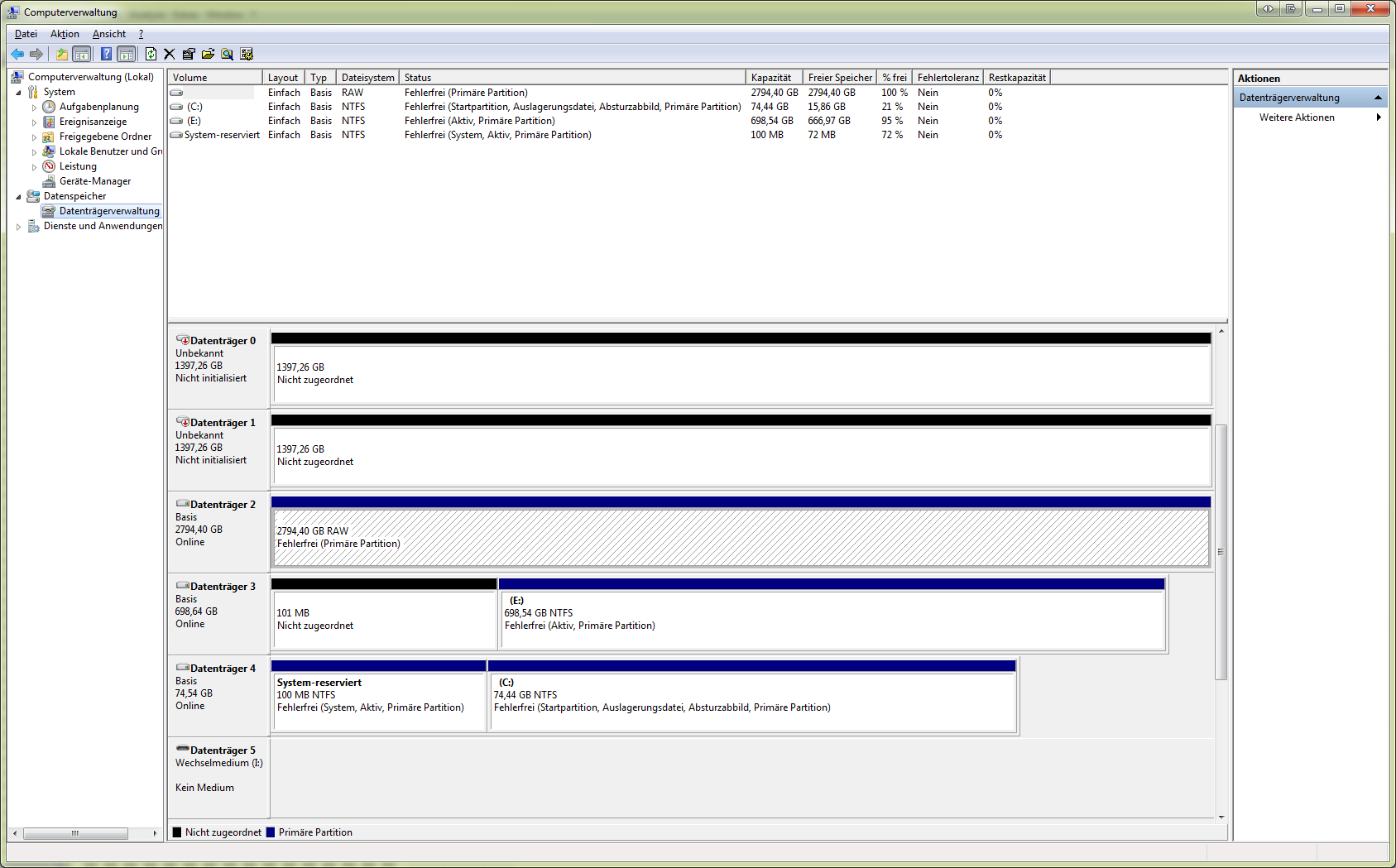

Mach mal einen Screenshot der Datenträgerverwaltung, wo alle Platten jetzt einzeln zu sehen sind.



[holzi123]

Pic

Ergänzung (23. Februar 2012)

Pic

Datenträger 0 ist die WD-WMAVU1384898



[Ernst@at]

dann kann der dritte Inhalt des Erstposts nur vom Datenträger 4 (im HxD 5) sein mit
000000001C0 2E EF 2E EF A3 12 A3 12 EC 7E EC 7E 1F 48 1F 48 .ï.ï£.£.ì~ì~.H.H

Na gut, mach mir mit HxD von allen drei Platten den Auszug von 0-7FF
nenn die HD1/2/3.bin



[holzi123]

Die Zeile 1C0 bei Hard Disk 5 lautet:

21 00 07 DF 13 0C 00 08 00 00 00 20 03 00 00 DF

Die *.bin sind im Anhang



[Ernst@at]

Fein, jetzt brauch ich noch

- Extras/open disk/physical disk/hard disk 1 (Häkchen bei "open as readonly" NICHT entfernen)

- Edit/select Block/start: 015D50CFFE00 ,end: 015D50CFFFFF , Hex, OK
- strg+C
- File/New
- Strg+V
- File/Save as... GPTMirr2.bin



[holzi123]

Anbei GPTMirr2.bin



[Ernst@at]

klassischer Schuss in den Ofen



[holzi123]

klassischer Schuss in den Ofen

Ich habe dennnoch größtes Vertrauen in den Medizinmann



[Ernst@at]

Ich muss mir mal ansehen, was ich da gestern verbrochen habe. Irgendwas stimmt hier nicht.
Der RAID5 Array sollte 5860544512 Sektoren groß sein, und nach meinem Analyseklapperatismus sollte der letzte Sektor 5860544511 auf Sektor 2930272255 auf Member B (die Platte WD-WMAVU1384898, die im Moment unsere HxD Harddisk1 ist) zu finden sein. Dort sollte eigentlich der GPT Mirror liegen.
Der sieht so aus wie Sektor 1 auf Harddisk2 (Volume A) oder als Parity auf Sektor1 auf Harddisk3 (Volume C, weil VolumeB an dieser Stelle nur 00en hat) aus.

Am Beginn dieses Sektors steht aber nicht wie erwartet
45 46 49 20 50 41 52 54 00 00 01 00 5C 00 00 00 EFI PART....\...
sondern kryptisches Zeug, was an dieser Stelle nichts mehr zu suchen hat.

Außerdem ist merkwürdig, dass sich Win7 über den GPT Header von Volume A hergemacht hat und den auf die Größe eines Einzelplatte reduziert hat (und am Ende der Platte hinten einen Mirror über die Metadaten geklatscht) - das Volume C, wo die Daten des MBR und des Headers als Paritydaten exakt gleich aussehen, aber nicht angerührt hat.
Bei vielen anderen derartiger Hoppalas waren beide Header vom Win7 verschlimmbessert.

Ich brauche ein halbes Stündchen, um das Orakel zu befragen....



[holzi123]

Ich will jetzt nicht behaupten dass ich das alles so ganz verstanden habe. Vondemher ist "Orakel" sicher ein treffendes Wort!



[Ernst@at]

Fehler gefunden. Menschlicher Irrtum - ich hab die Kalkukation des gesuchten Sektors mit einer Stripesize von 64K vorgenommen, statt 128K, wie es bei Dir definiert war.
In diesem Fall liegt er zwar auch an der gleichen Stelle, aber an der dritten Memberplatte.

Also so wie im Post #52 , aber auf Harddisk 3, und den nennst Du GPTMirr3.bin



[holzi123]

Stimmt bei mir war 128k definiert.



[Ernst@at]

Heute sind uns die Geister auch nicht gerade besonders gesonnen...
wie schrieb ich mal?

Die richtige Reihenfolge (jetzt aber NICHT umstecken!) der RAID-Member für den späteren Zusammenbau ist
- ...424 die Rausgefallene, welche jetzt als Datenträger2 in der Verwaltung, im HxD PHD 3
- ...898 die mit den 8 Fehlern, jetzt Datenträger 0, im HxD PHD 1
- ...854 jetzt Datenträger1, im HxD PHD 2

also ist Volume C auf Harddisk2. Bitte nochmals, benenne es GPTMirrC.bin
