[Sammelthread] Lüftermontage auf AMD-Plattform

[Cr@zed^]

@ Rumpel, kannst du mir bitte mal sagen ob die ersten 2 Ramslots überdeckt werden?
Oder sogar mal ein Bild posten? *gg*

Kann bei mir nämlich dank Groß Clock'ner und Reaper nur 2 Slots nutzen, würde aber gerne aufstocken und such nen neuen Kühler.



[MRM]

@ Cr@zed

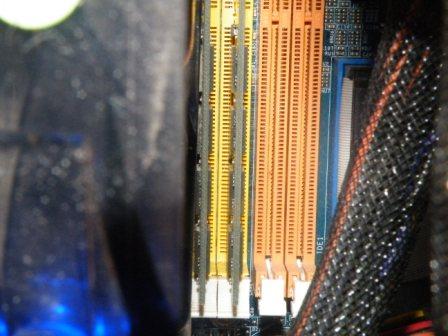

Du kannst auch den Baram nehmen



Da ist der 4. RAM-Slot so gerade noch frei, wenn man den Lüfter blasend montiert ( könnte also knapp passen, hängt wohl auch ein wenig vom Mainboard ab )

In jedem Fall passt es aber, wenn du den Lüfter auf der anderen Seite saugend montiert.



[Cr@zed^]

Bei mir siehts so aus:

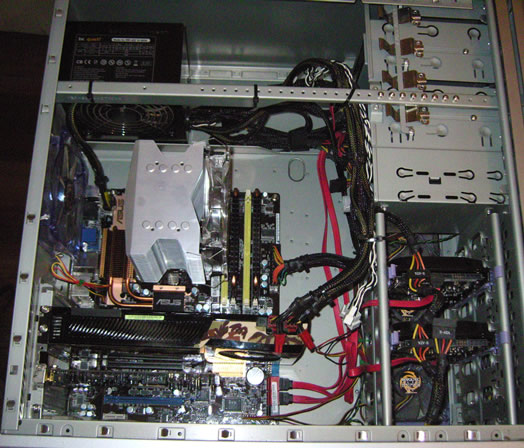

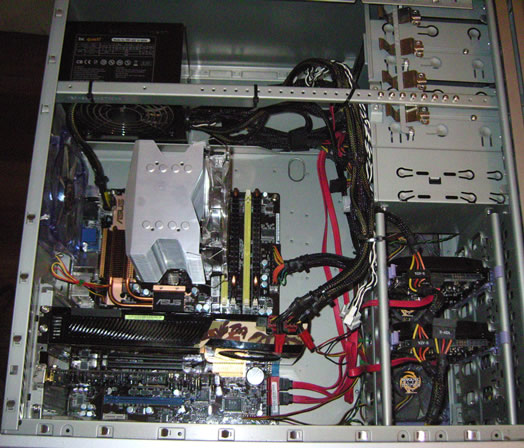

1. Bild, mein hoffentlich bald wieder heiles M3N-HT Deluxe

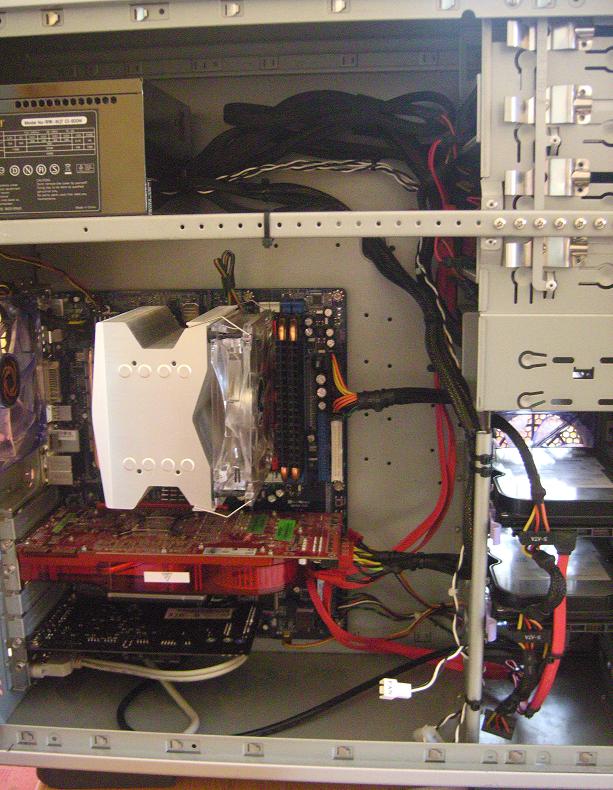

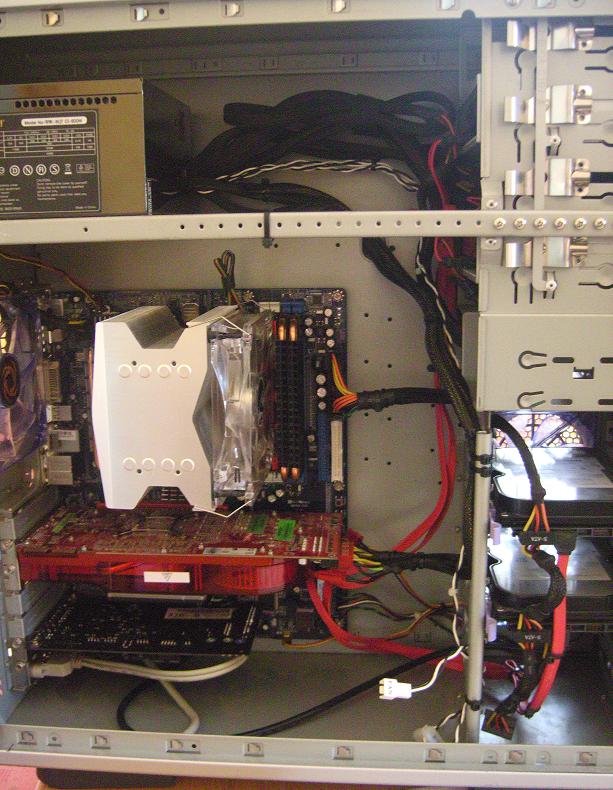

2. Bild mein Übergangs Sapphire Board



[rumpel01]

Rumpel, kannst du mir bitte mal sagen ob die ersten 2 Ramslots überdeckt werden?

Passt wunderbar bei meinem Board, da wird nichts überdeckt.



[MRM]

Hm - wie hoch ist der der Heatpipekühler da auf der linken Seite? Eventuell ginge es ja, wenn du einfach den Lüfter dort montierst.



[dabrain23]

der thermalright trueblack ist leider nur richtung netzteil/graka montierbar



[mastermc51]

XIGMATEK HDT-S1284 Achilles: Grafikkarte oder Netzteil

Quelle: mein PC



[DarkInterceptor]

@Cr@zed^
dreh den kühler um 180° dann dreh auch den lüfter um 180° so das er saugt. bei mir muss ich da so machen wegen den reaper heatpipes. geht aber temp technisch.



[burnout150]

Bis hierhin ist alles eingetragen.


Könnte bitte jemand zur Klärung der Montage beim Cooler Master Hyper TX2 beitragen.



[AK_MK_FG]

der tx2 lässt sich nunmal bei amd teilen nur in gehäuse richtung, bzw umgekehrt, montieren. ich weiß nicht wie man den anders montieren will, denn die schienen(die zur befestigung am sockel gehören) sind fest in rillen der kühlers, da besteht keine andere möglichkeit, punkt.
war auch bei einem msi K8T Neo2-F V2.0 so

und schaut man sich das bild hier (oder das) genau an wird man sehen, das es so ist wie von mir beschrieben.



[CoffeeJunkie]

Scythe Infinity/Mugen (1): alle Richtungen
Quelle: eigener PC

(falls der noch interessant ist verfügbar ist er ja noch)

Allerdings nehme ich an dass bei waagrechter Belüftung der Luftdurchfluss nicht mehr optimal ist, da dann die Heatpipes im Weg sind bzw. ein Teil der Luft am Kühler vorbeigeht.

Woher kommt eigentlich dieses ungünstige Boarddesign? Hat da AMD was verpeilt? Oder was haben die sich dabei gedacht?



[MTGL]

Arctic Cooling Freezer Xtreme (und vorher Freezer 64 Pro) auf Asus M2N32-SLI Deluxe

==> Netzteil/GraKa

Quelle: mein PC

Ich weiß nicht, ob das an meinem Mainboard liegt, aber burnout150 meinte, man könnte beide auch zur Rückwand blasend montieren, was bei mir aber definitiv nicht geht/ging.



[burnout150]

Da es bekanntlich zwei unterschiedliche Boardlayouts gibt, habe ich das ganze nun ein wenig ausführlicher geschrieben.

Wenn jemand ein Mainboard mit alternativen Layout besitzt, soll er das bitte explizit dazuschreiben.



[flash-90]

Asus Silent Knight 2 & AL : Gehäuserückwand
Quelle: mein PC ( hab den AL, 2er besteht noch aus Kupfer)



[fated!]

XIGMATEK HDT-S1284 Achilles: Grafikkarte oder Netzteil

Mainboard: K9A2 Platinum V1
Referenzlayout



[burnout150]

Ist ja schon eingetragen.



[OPG]

Xigmatek HDT-S963
Lüfterausrichtung: Nur Richtung Netzteil und Grafikkarte möglich
Mainboard: ASUS M3A78-EM
Quelle: Ich



[burnout150]

Danke erstmal für die rege Beteiligung hier an diesem Sammler.

Die Liste ist beinahe vollständig und es fehlen nicht mehr viele Kühler.
Ein paar fehlen aber noch:
EKL Alpenföhn Groß Clockner Blue Edition
OCZ Kühler (Vendetta (2), Gladiator)
Cooler Master Hyper 212
Cooler Master Hyper N520
Scythe Katana 1, 2 und 3
Revoltec Freeze Tower
Thermalright IFX-14
Thermalright HR-01

und noch ein paar weitere



[Painfully Dream]

EKL Alpenföhn Groß Clockner Blue Edition
OCZ Kühler (Vendetta (2), Gladiator)
Cooler Master Hyper 212
Cooler Master Hyper N520
Scythe Katana 1, 2 und 3
Revoltec Freeze Tower
Thermalright IFX-14
Thermalright HR-01

EKL: nach hinten blasend
alle von dir genannten OCZ kühler: Netzteil und grafikkarte
Coolermaster Hyper N520 und hyper 212: beliebig ausrichtbar
scythe katana 3: nach hinten blasend
thermalright IFX: nach hinten blasend
thermalright HR-01: netzteil und grafikkarte

aufgelistet nach referenzlayout



[Raucherdackel]

Hallo, gehts hier nur um Plug&play-Kühler oder auch um Mods?

falls ja, dann:

Intel Standard Core 2 Duo-Kühler, Top-Blow, auf
Asus A8R32-MVP Deluxe
keinerlei Platzprobleme, weil sehr kompakt.

falls nicht: Post bitte löschen
