Verkabelungshilfe! 5.1 Anlage an PC!

Kenny92

Newbie
Registriert
Juni 2017
Beiträge
6
Ich habe mir einen neuen PC gekauft mit einem MSI z370 Tomahawk "(https://www.amazon.de/Z370-TOMAHAWK...&qid=1543958317&sr=1-1&keywords=Z370+TOMAHAWK)"und nun stehe ich vor einem Problem.
Bei meinem Alten PC war es sehr einfach da die Stecker in die jeweiligen Anschlüsse der dazugehörigen Farbe reingehörten.
Doch bei dem neuen Mainboard ist alles schwarz, bzw ein Anschluss ist Rot.
Jetzt bin ich leicht überfordert, was ich wie anschließen muss. Vorher musste ich Grün in Grün, Schwarz in Schwarz und Gelb in Gelb.
Mein Lautsprecher System ist das DIFIER M1550 5.1 "(https://www.amazon.de/EDIFIER-M1550-Lautsprechersystem-Watt-Kabelfernbedienung/dp/B0018YNY28)".
Da ich wirklich keine Ahnung habe was ich wie anzuschließen habe, hoffe ich das jemand hier mir helfen kann.

MFG
Kenny!

Die Schachtel nehmen wo das Mainboard drin war und kräftig schütteln.
Dann fällt da so ein Ding aus Papier raus, sieht aus wie ein Buch. Da steht so was meist drin.

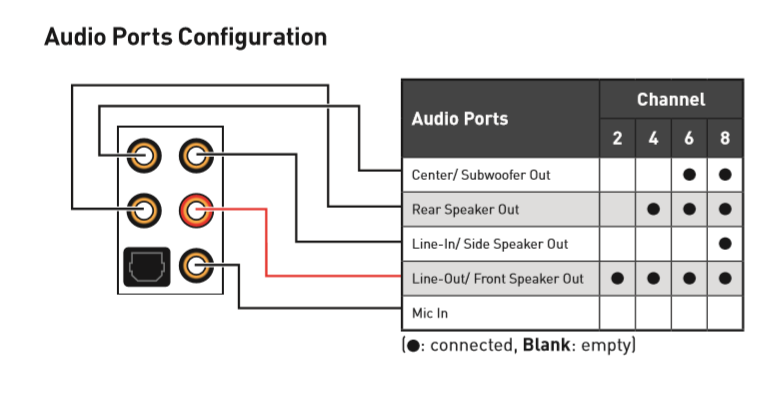

Ich empfehle Seite 22.

  • Gefällt mir
Reaktionen: drrrk, up.whatever, Real-Duke und 2 andere

Mit der Software zum AudioGerät sollte das dann ersichtlich zu überprüfen sein.

Richtig dämlich, dass manche Hersteller meinen, sie müssten die farbliche Codierung aus "optischen Gründen" wegrationalisieren.
Noch dämlicher ist es aber, sich ein solches Mainboard zu kaufen.

  • Gefällt mir
Reaktionen: drrrk
