[Work-Log] Aufrüsten auf einen 5800X3D! Was ist an Leistung möglich!

[MehlstaubtheCat]

Ja, mit RGB kann ich absolut nix anfangen, aber manche Kunden gehen darauf sowas von Steil!
Da muss alles Blinken und leuchten, ich find es schrecklich! Kernfusion im PC! ☢️
Ich sage immer, das mag ein oder maximal zwei Wochen interessant sein, aber dann sieht man es nicht mehr.

Mit Asrock hab ich auch schon Kontakt gehabt! Witzige Typen haben die beim Support! 😉

Ich vermelde die CPU, LEBT! Sie hat das schleifen überstanden!

Bin gerade an den Bildern dran zu scheiden und auf eine vernünftige Größe zu bringen,
24MB pro Bild, ist zu viel! 😅

Werde ich dann noch Posten!

Danach werde ich noch den Nachtest der Temperaturen in Angriff nehmen!
Wir ne lange Nacht heute, aber ich hab Bock drauf!

Es wird spannend!



[MehlstaubtheCat]

Es ist vollbracht die CPU ist "geschliffen" !

"Als erste bitte macht das jetzt nicht einfach nach,
ich hab das schon oft gemacht und hab Übung drin!
Das ist nichts für Anfänger!"

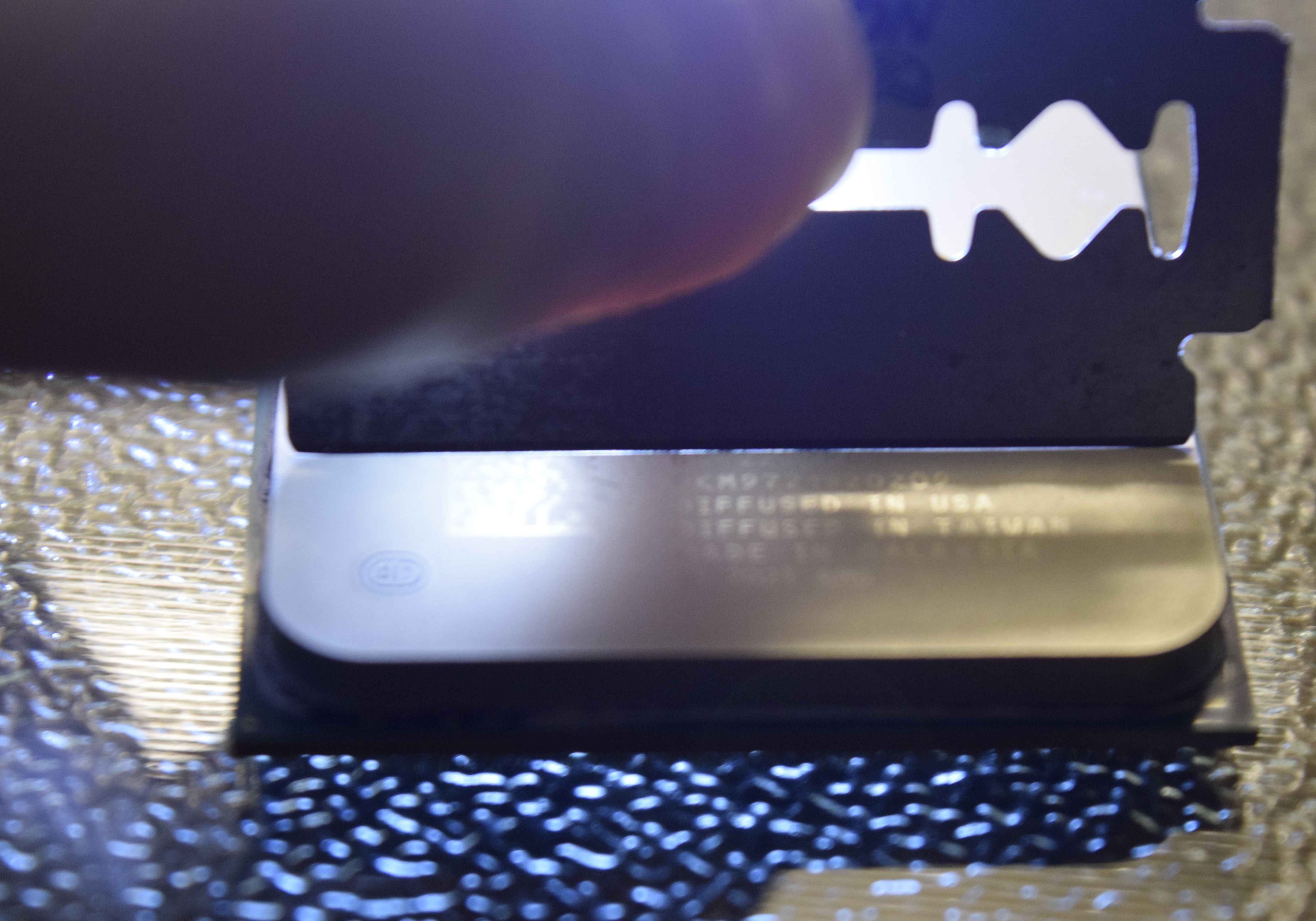

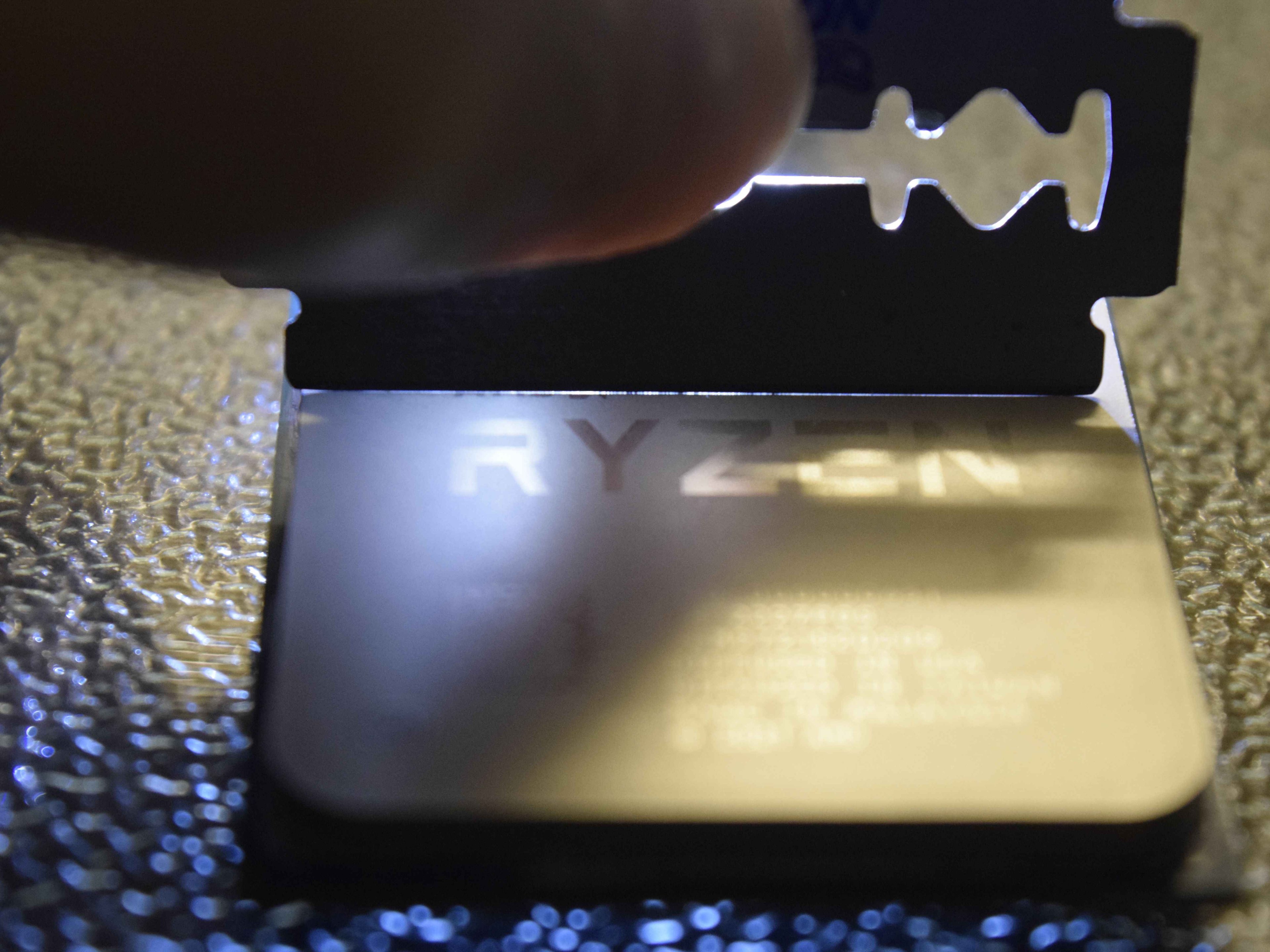

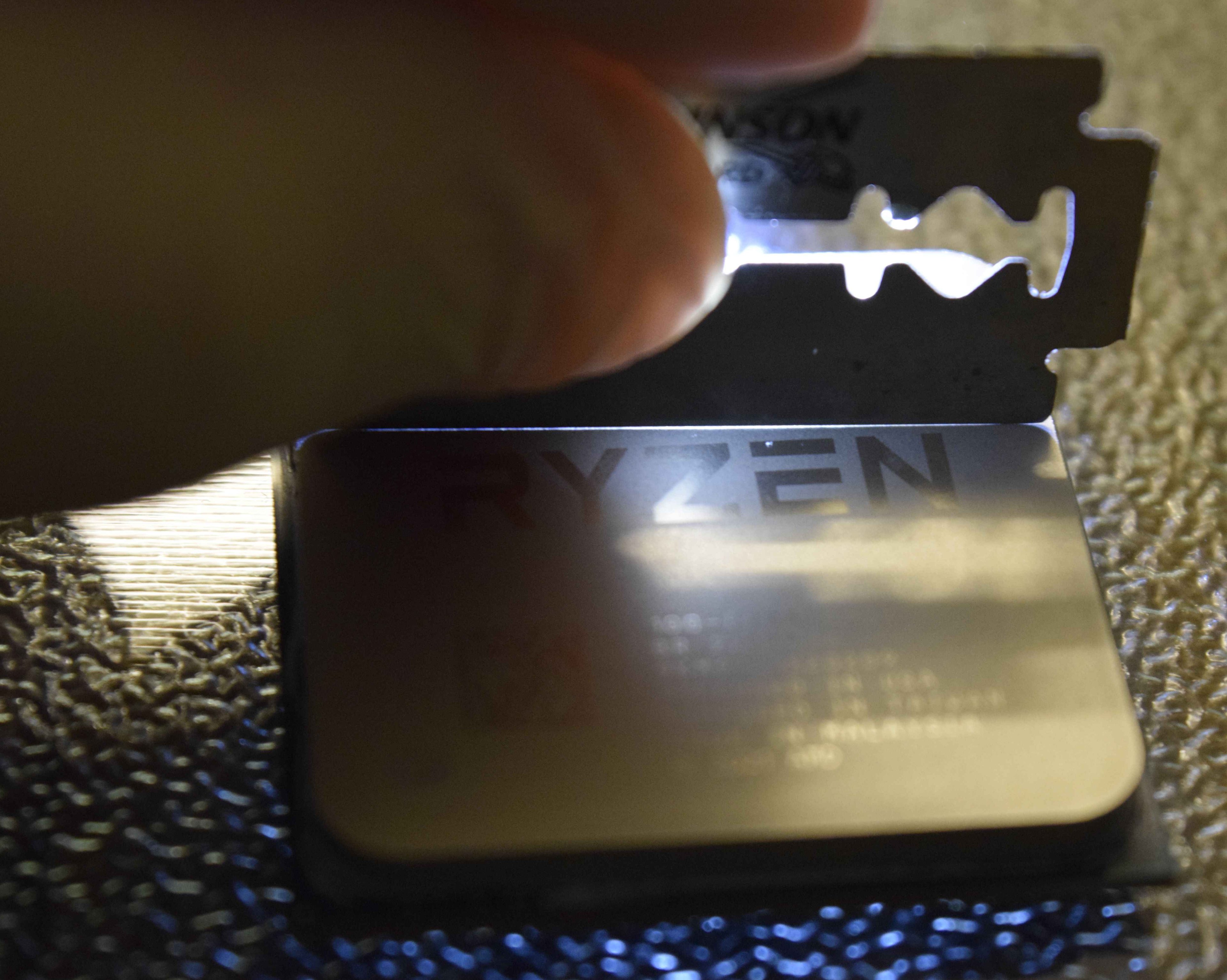

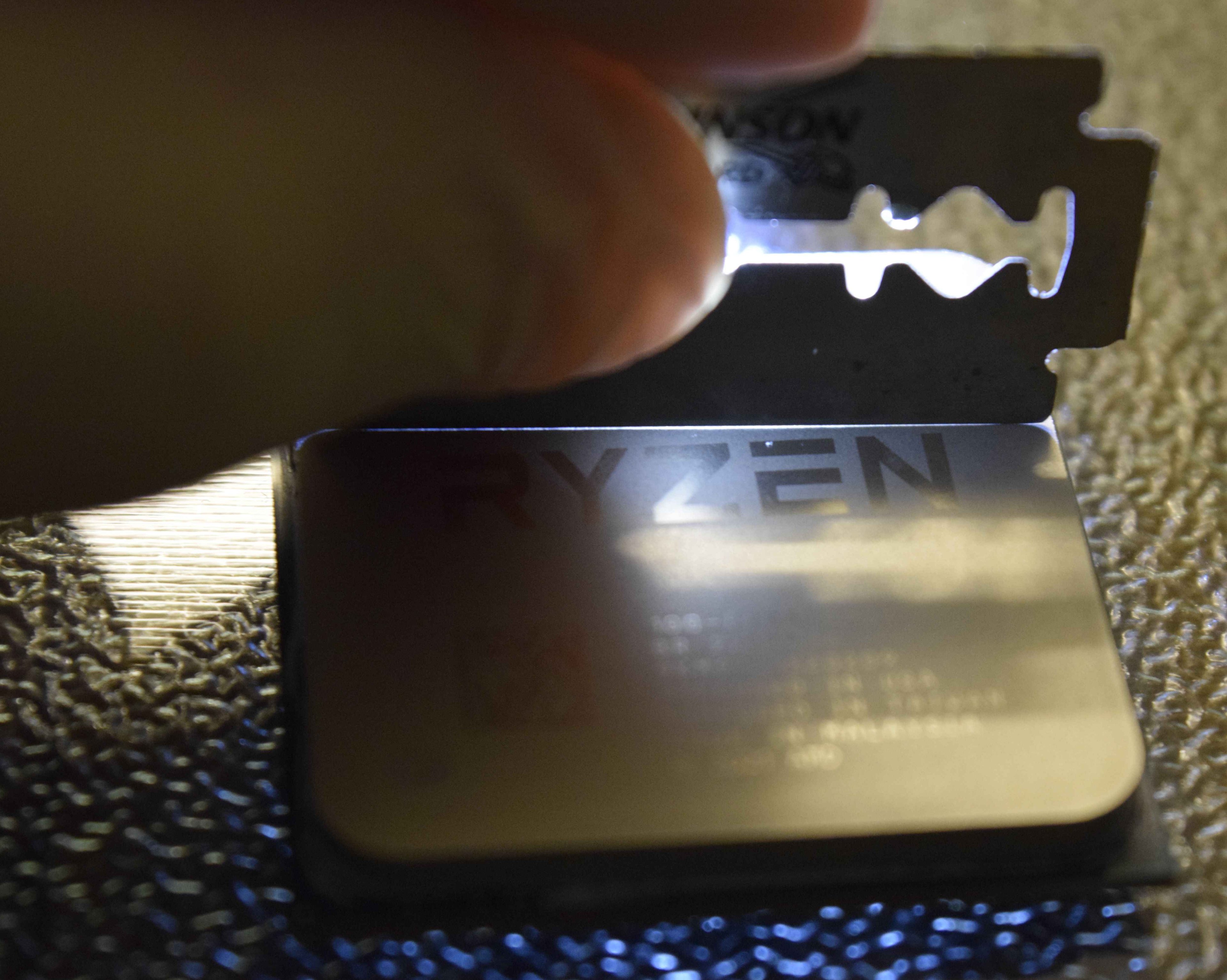

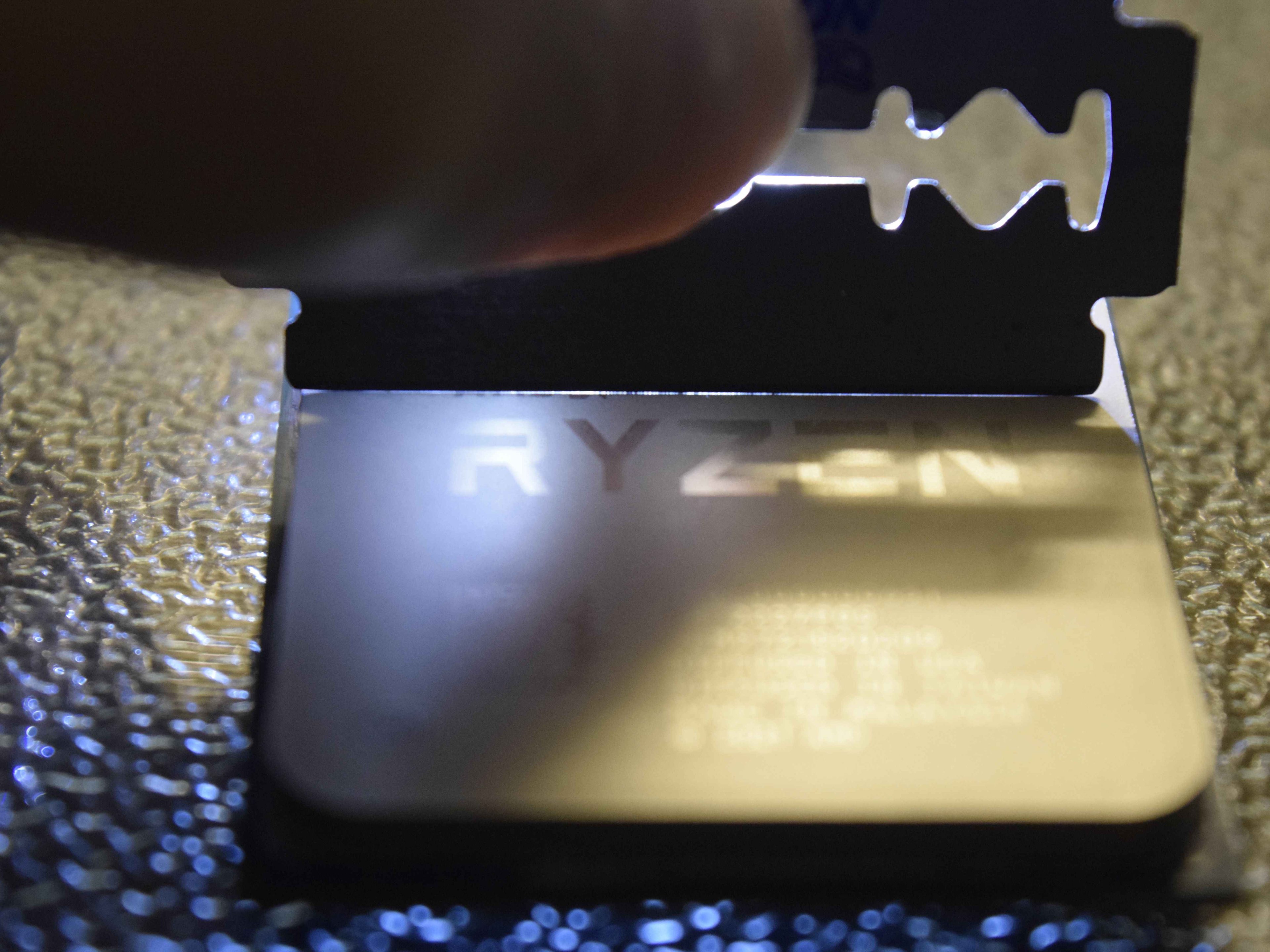

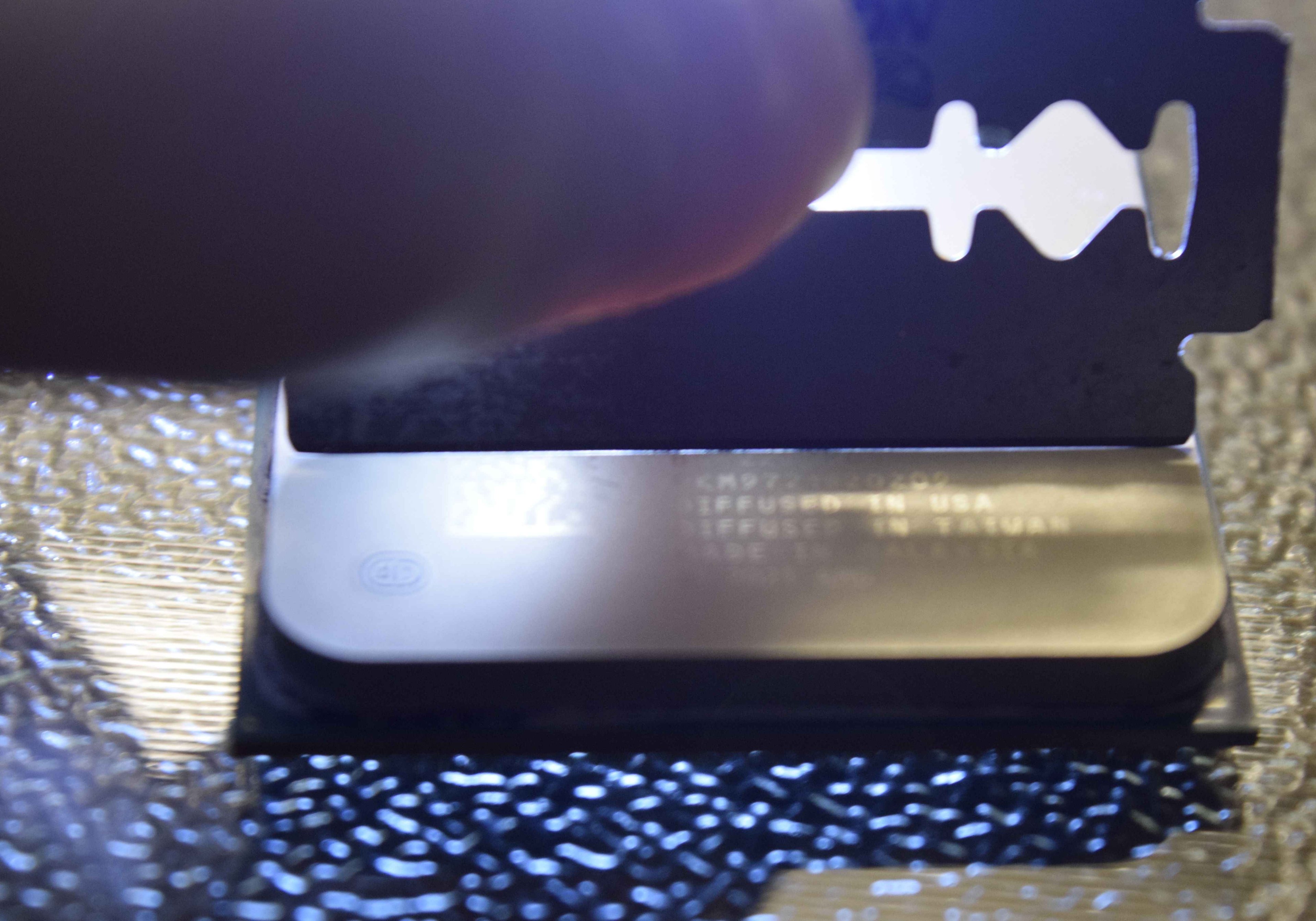

Als aller erste hab ich mal geschaut wie "uneben" der Heatspreader (HSS) wirklich ist.
Dazu eignet sich bestens eine Rasierklinge und eine Taschenlampe die ich hinter die CPU gelegt habe.



Man kann recht deutlich den "Spalt" zwischen dem HSS und der Rasierklinge sehen.
Aber was ich definitiv auch sehen kann ist, das es bei dieser CPU nicht wirklich schlimm ist,
da hatte ich schon viel viel schlimmeres gehabt!
Egal! Weiter geht es! 😜

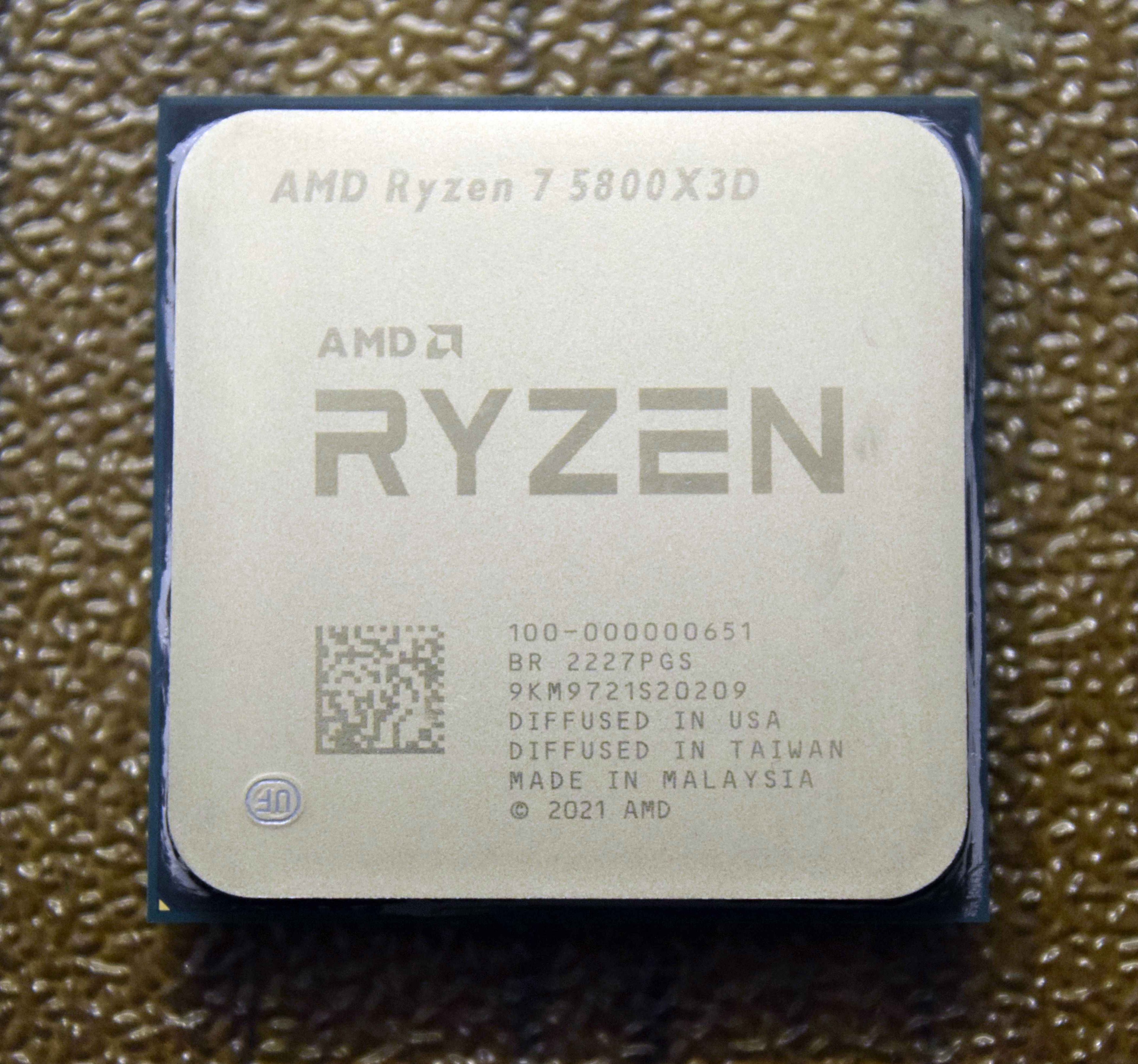

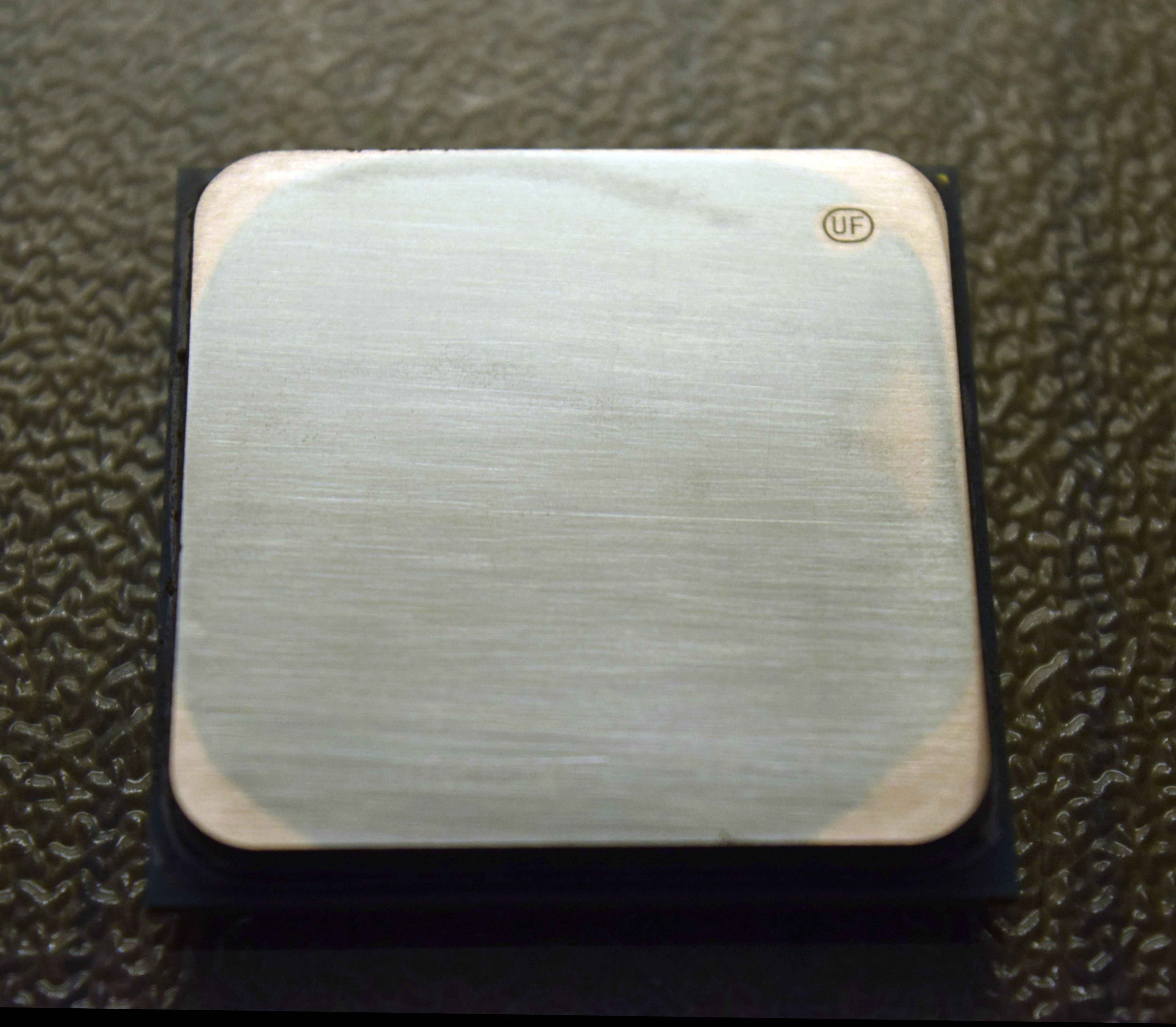

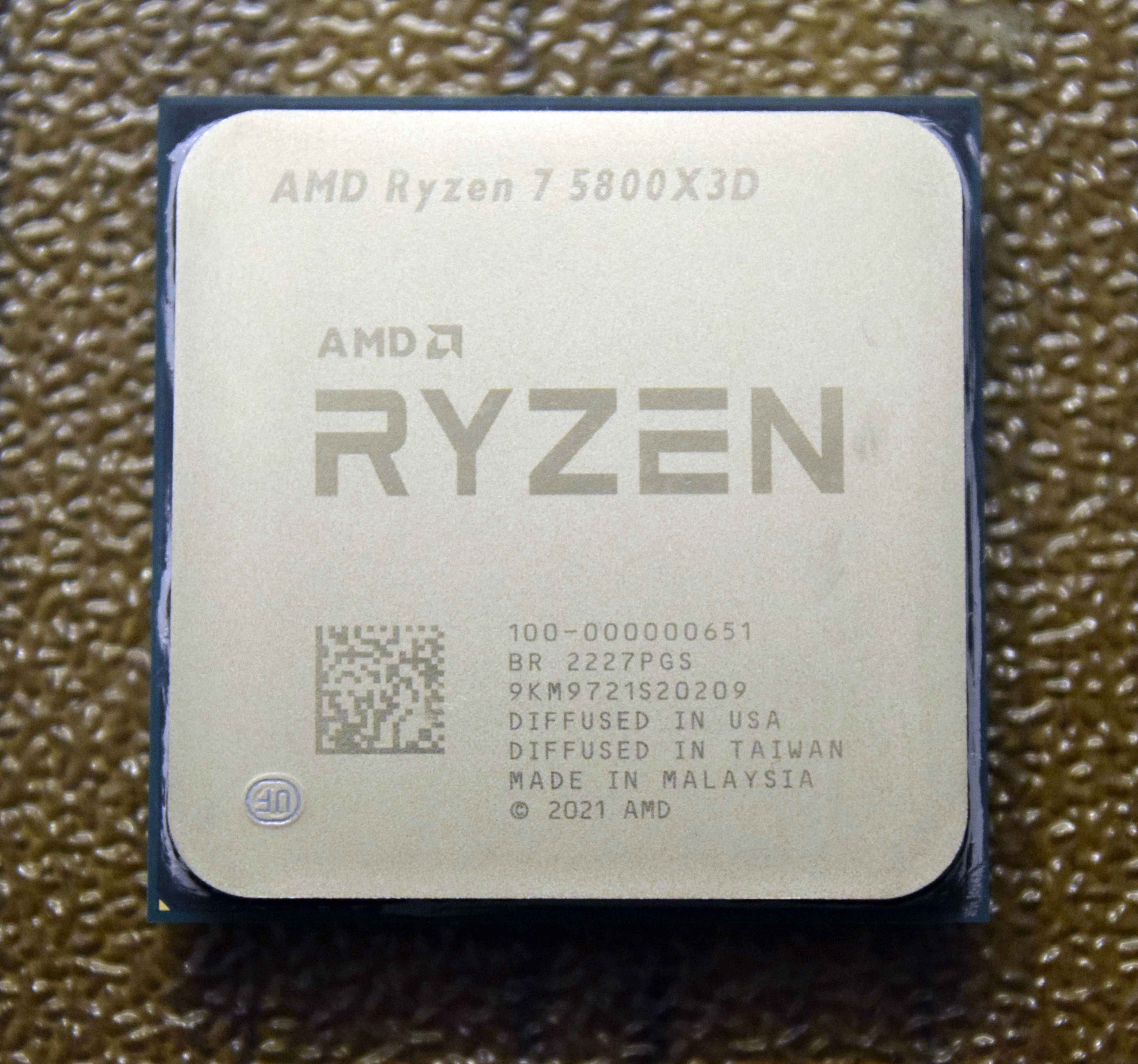

CPU "normal"

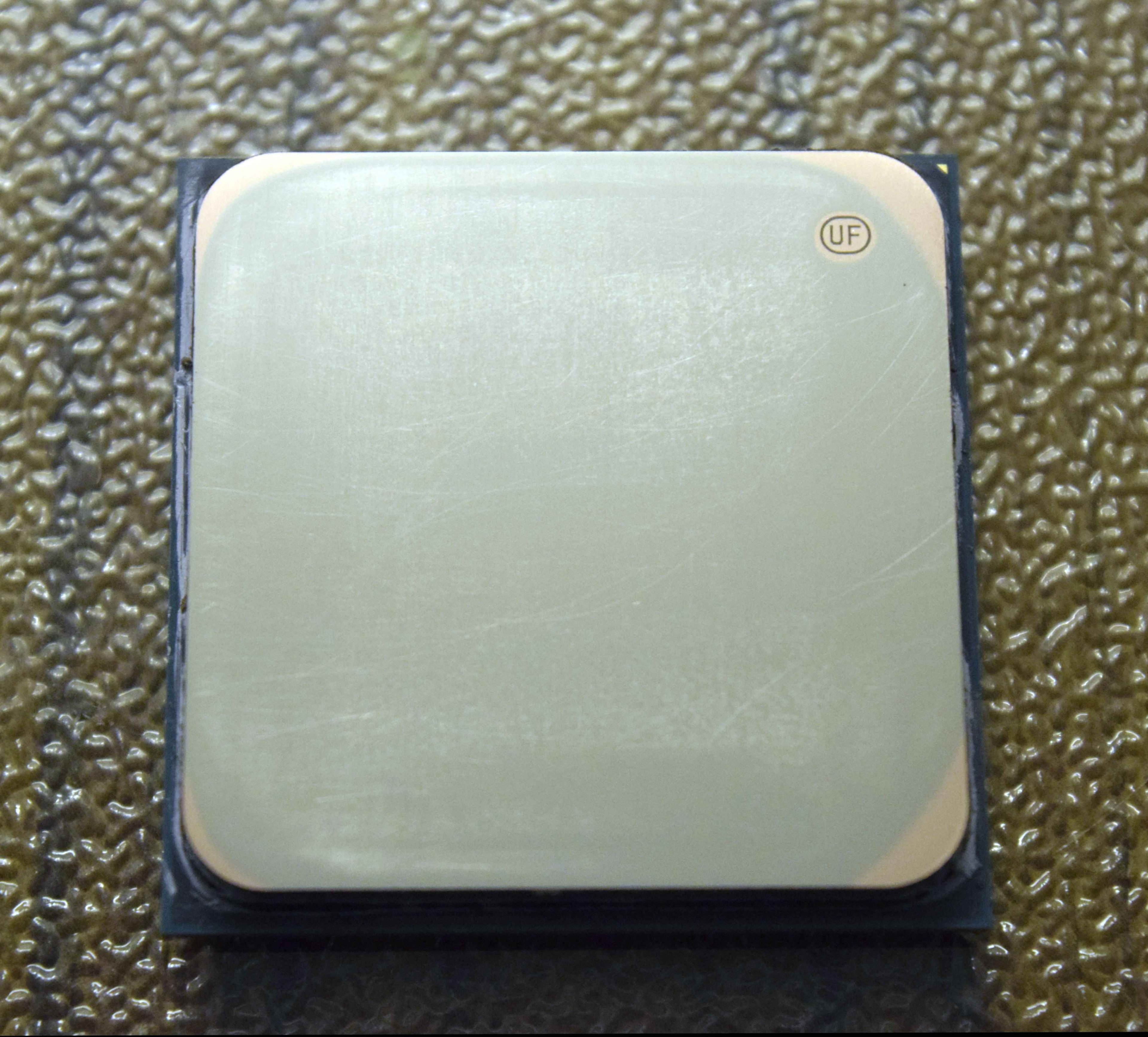

So Schleifpaper 600 und los!
Die Ecken werden abgetragen, bedeutet die Mitte ist tiefer als der Rand.
Also konkav nach innen gewölbt!
Bisher kenne ich das von AMD nur so.
Hatte nicht einen der anders war!

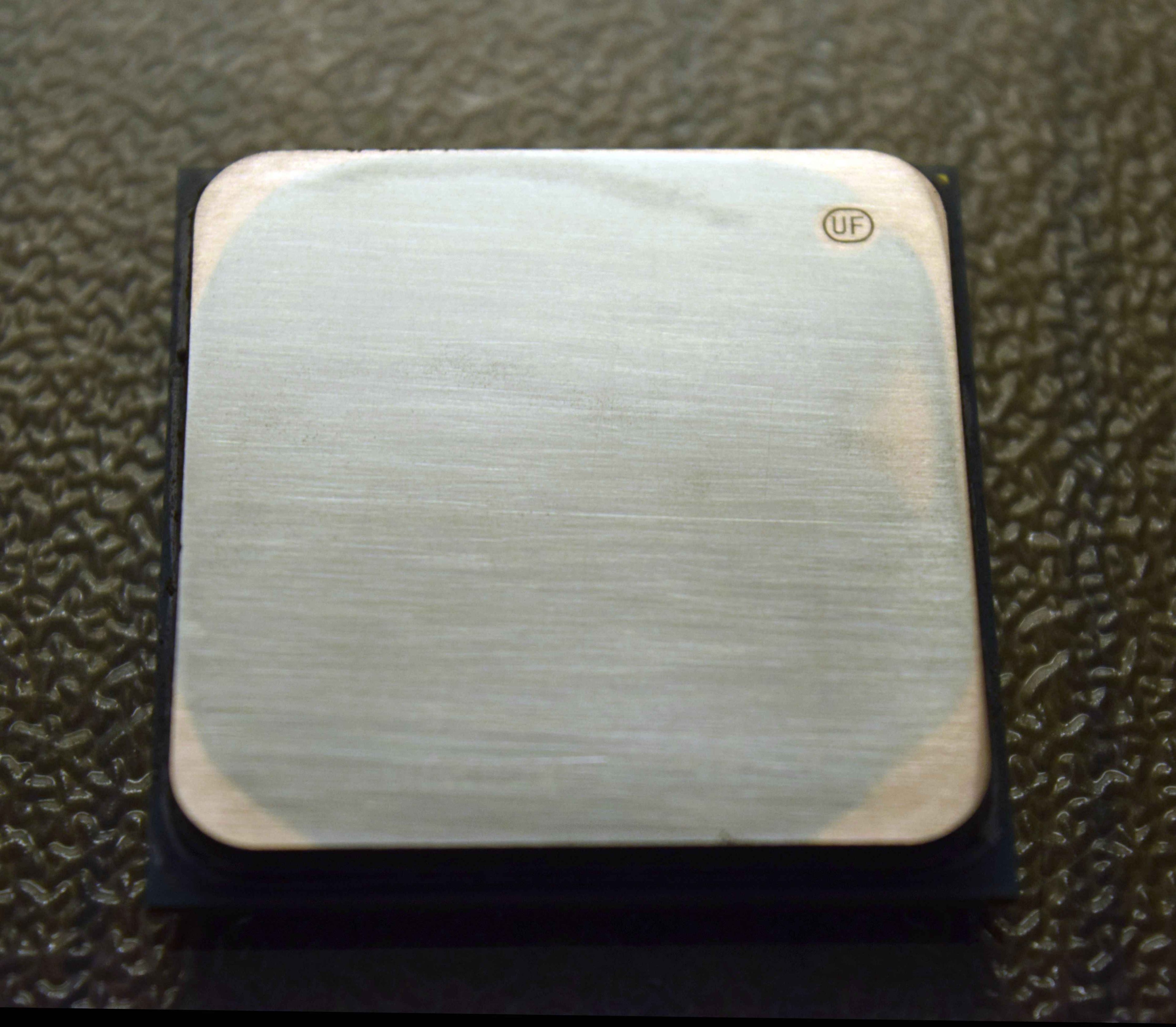

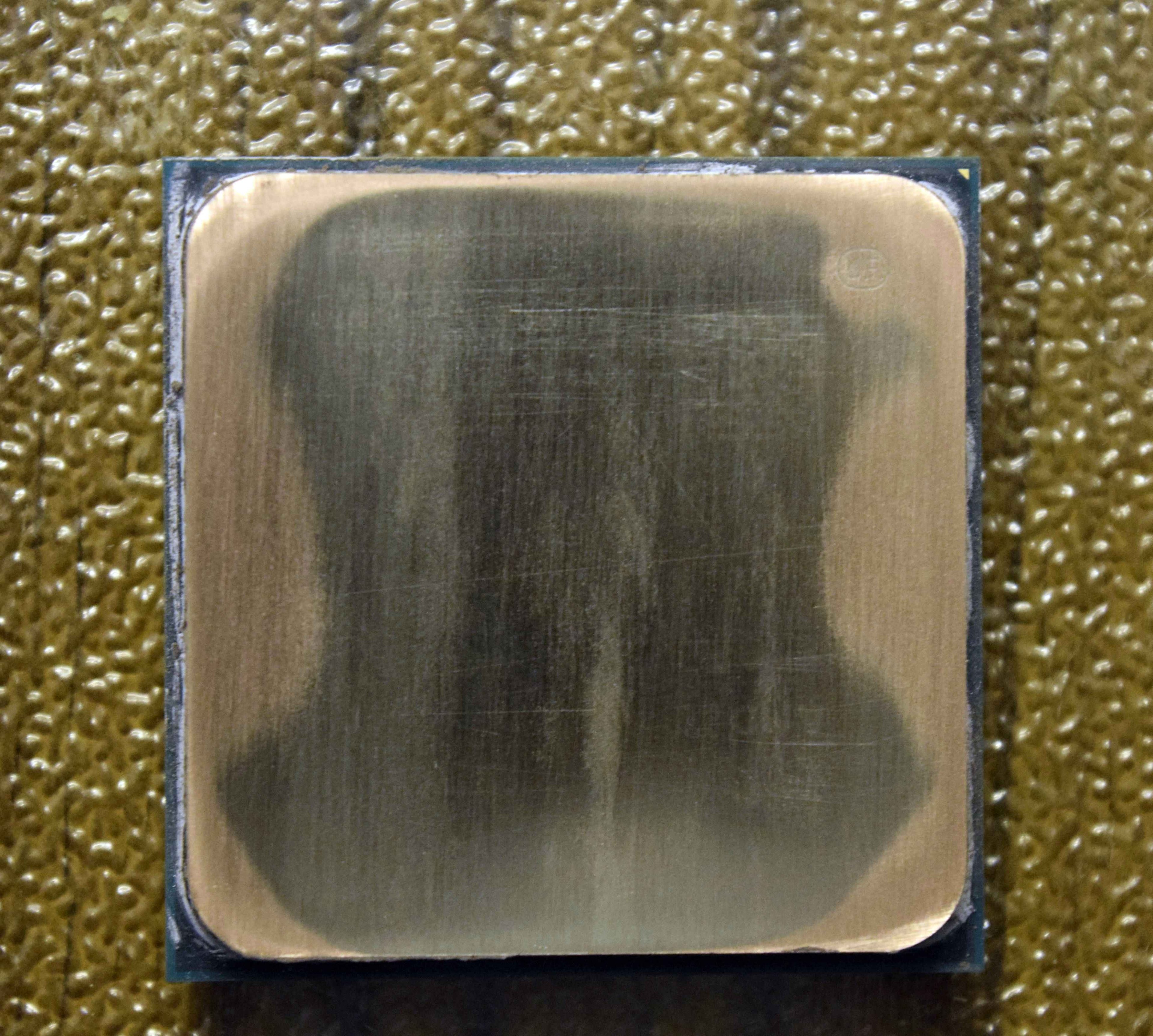

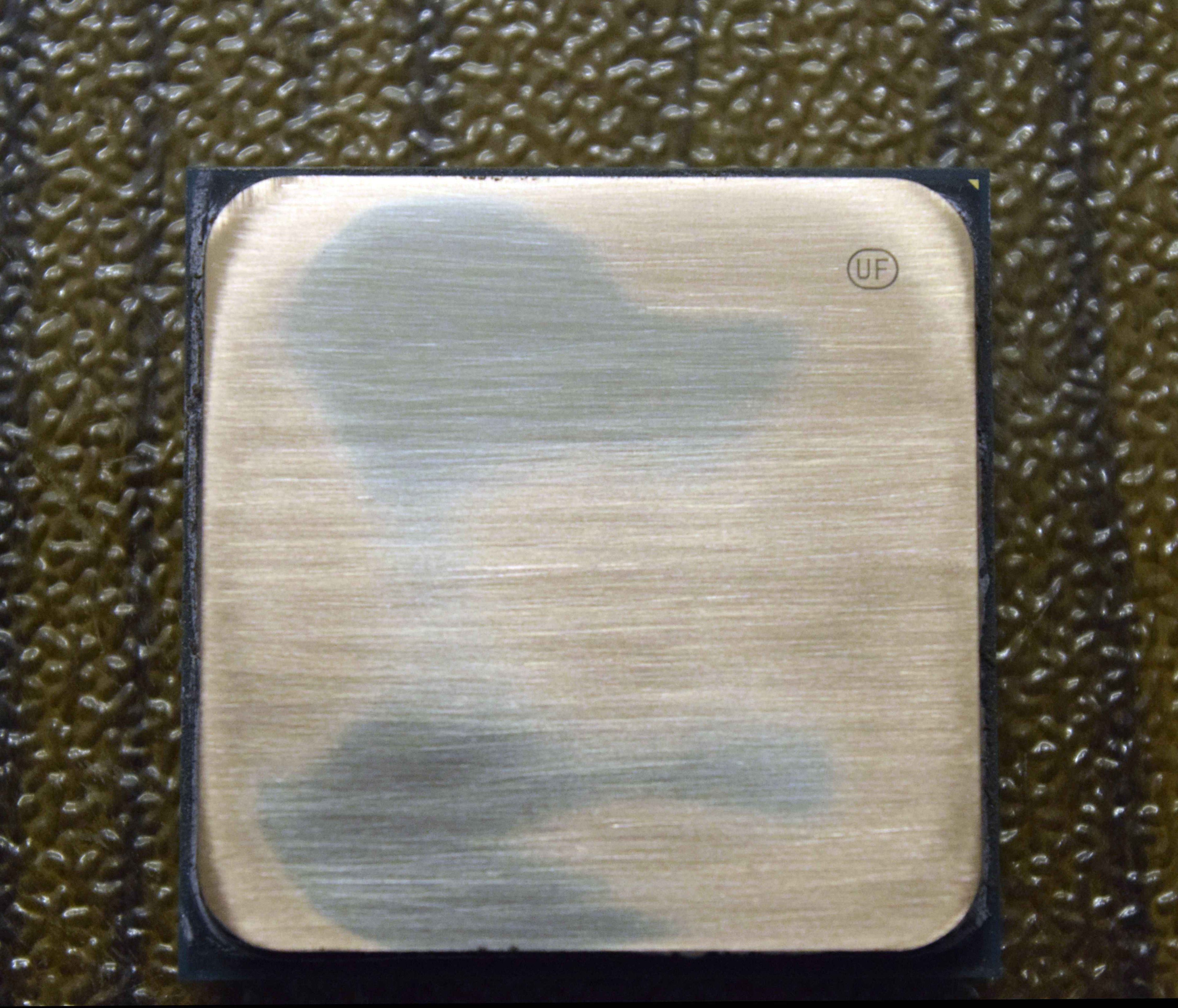

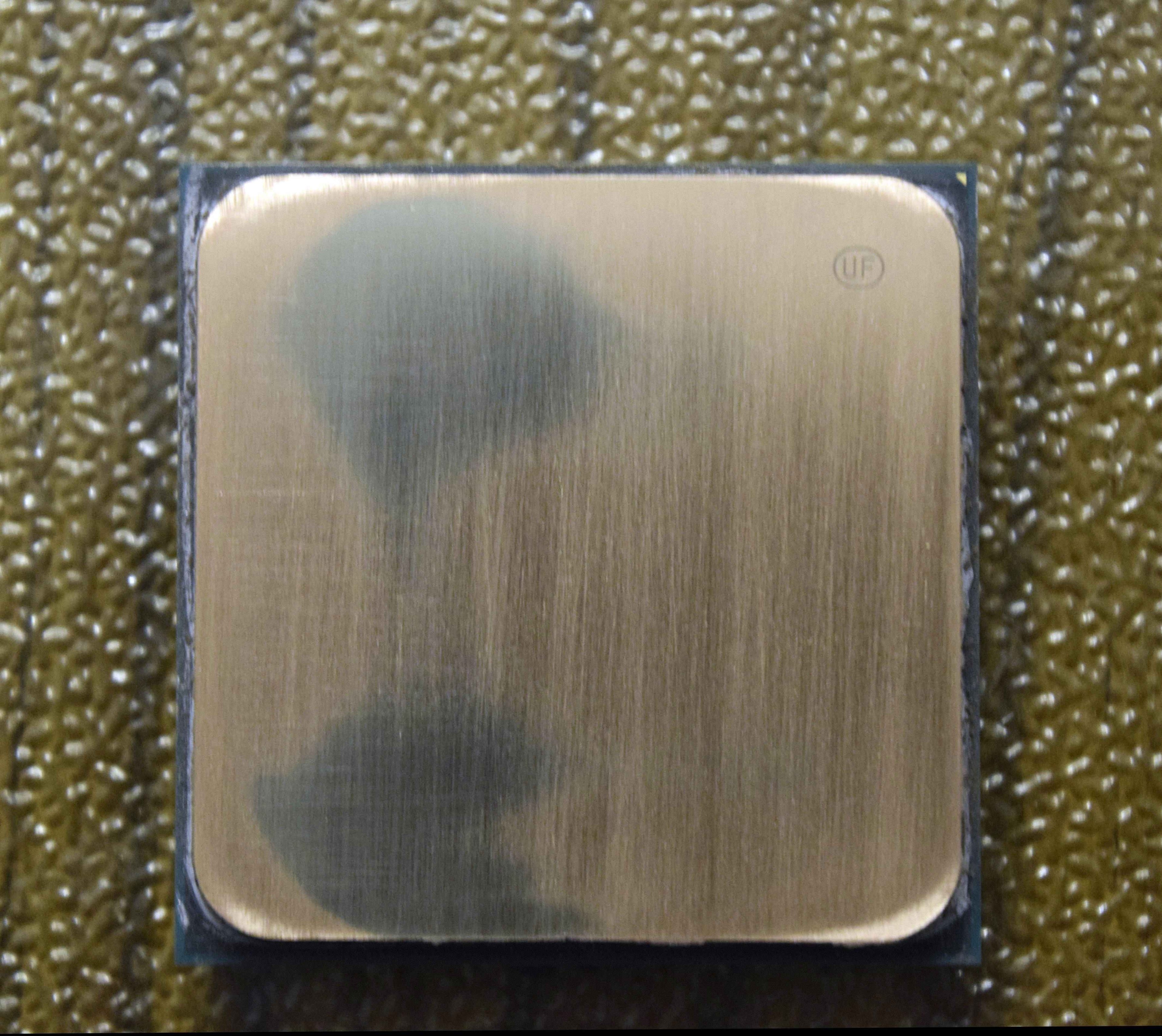

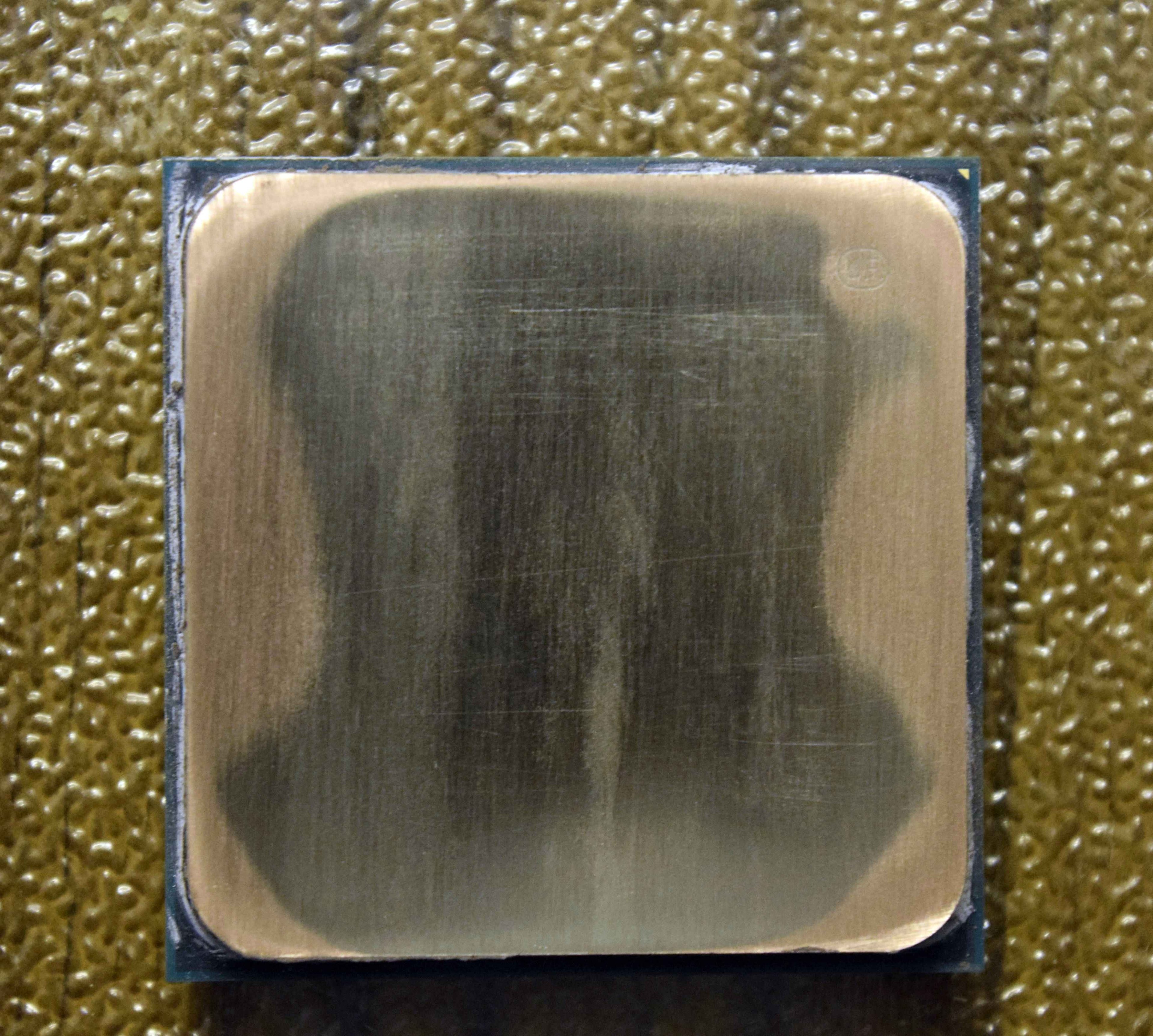

5min nach dem Start!

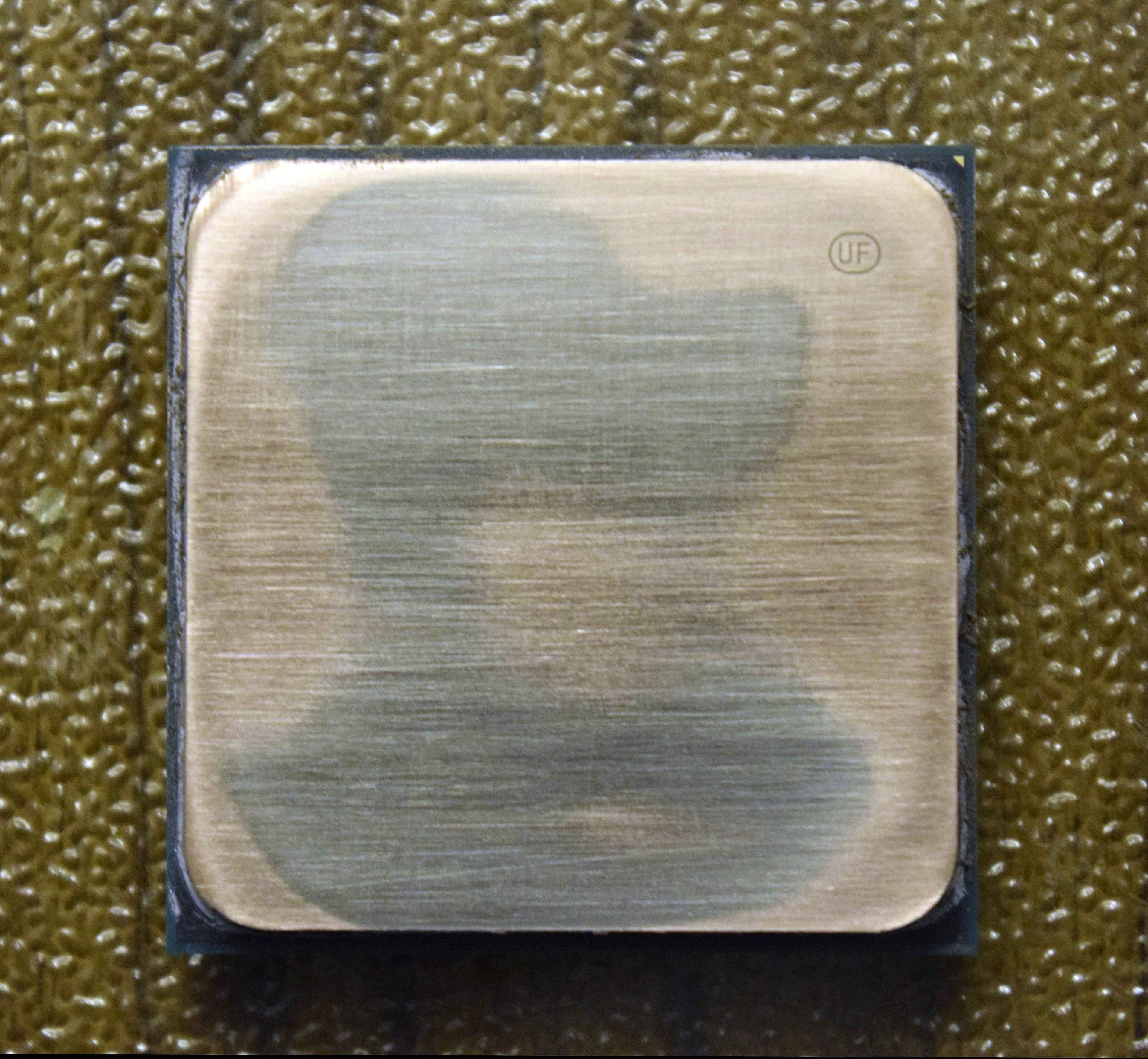

5min weiter sieht es so aus!

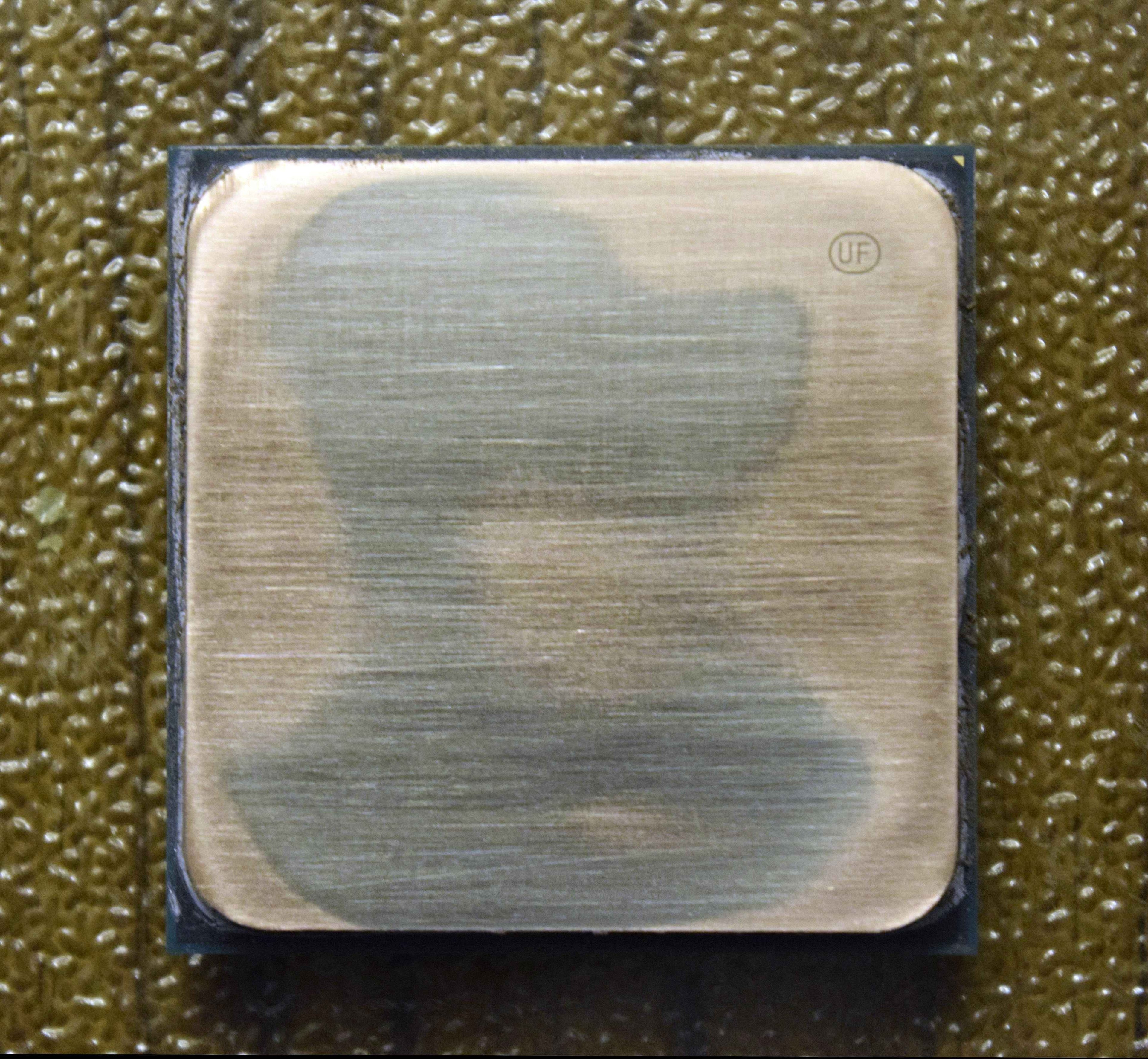

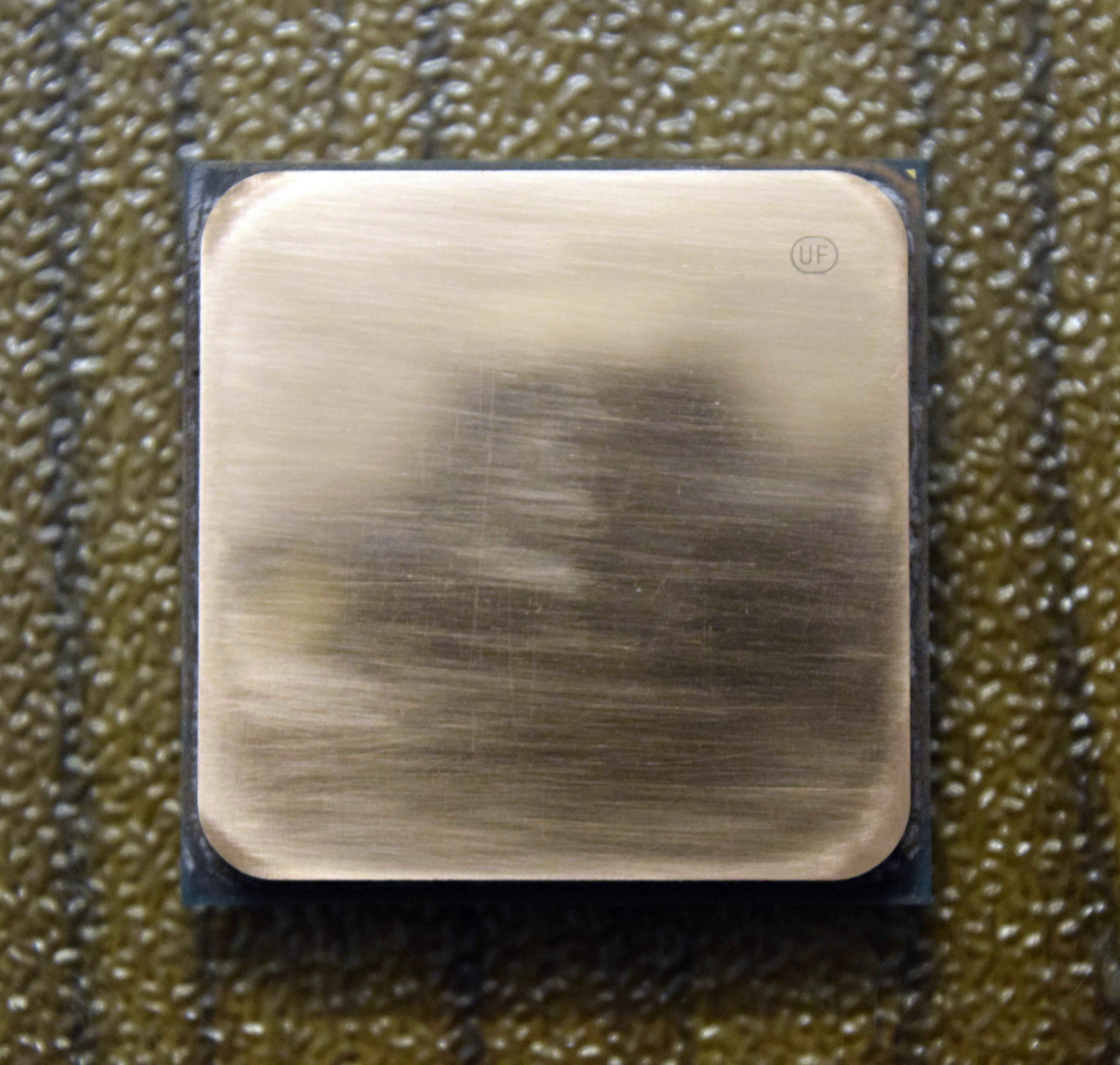

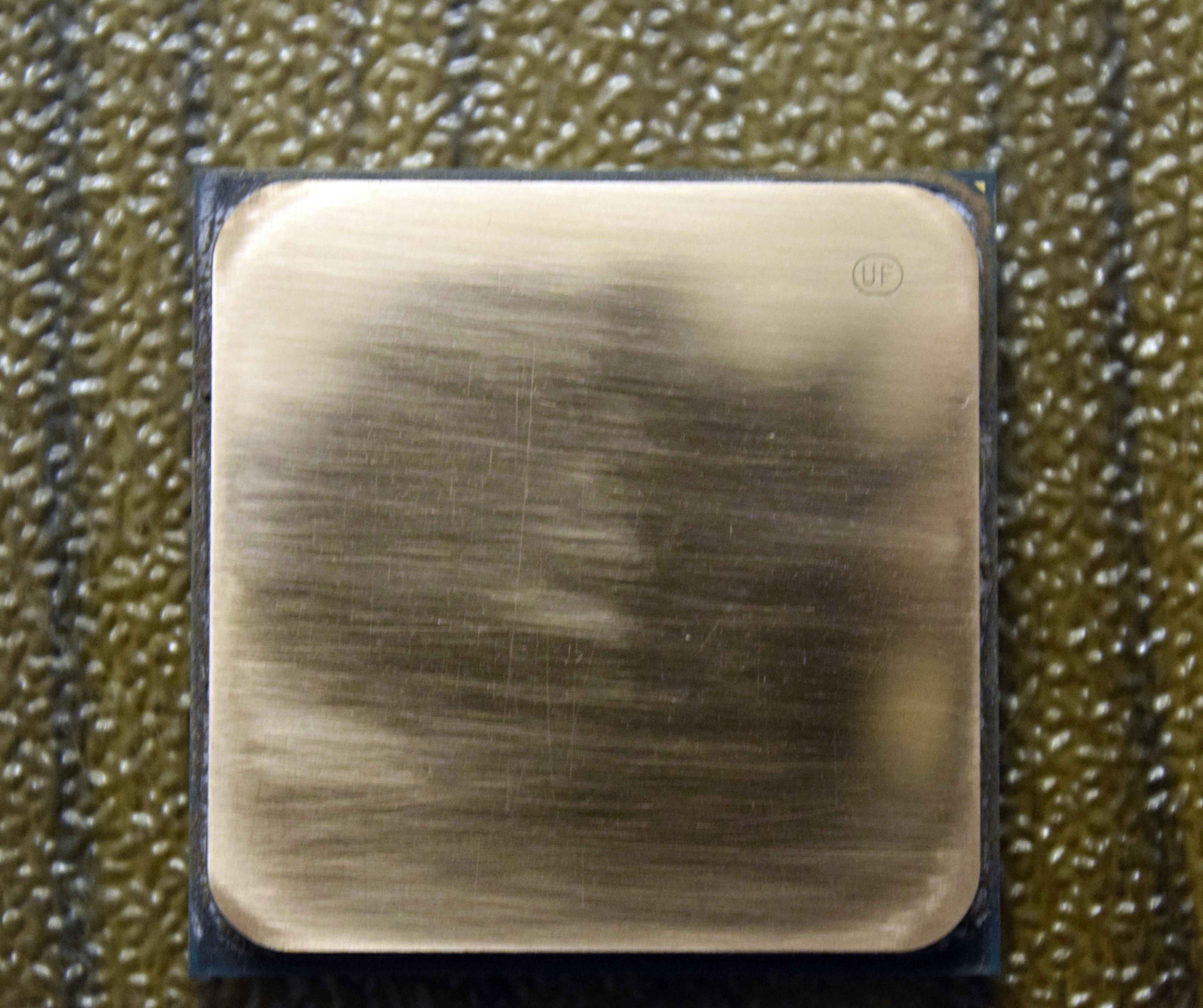

Weiter 5min, es trägt oben schon am Rand ab,
aber noch nicht unten.

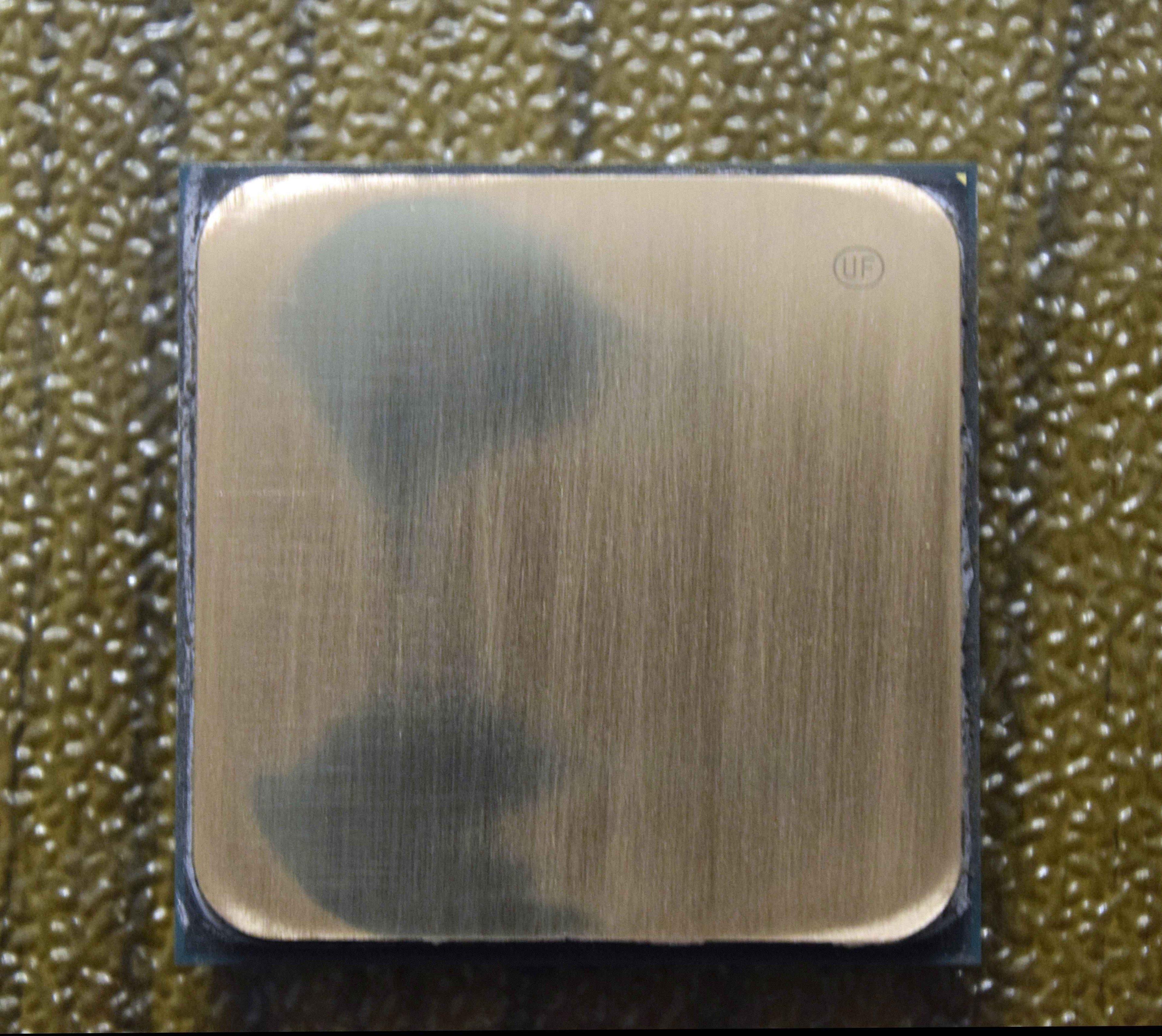

5min später, es fängt auch in der Mitte an sich abzutragen.

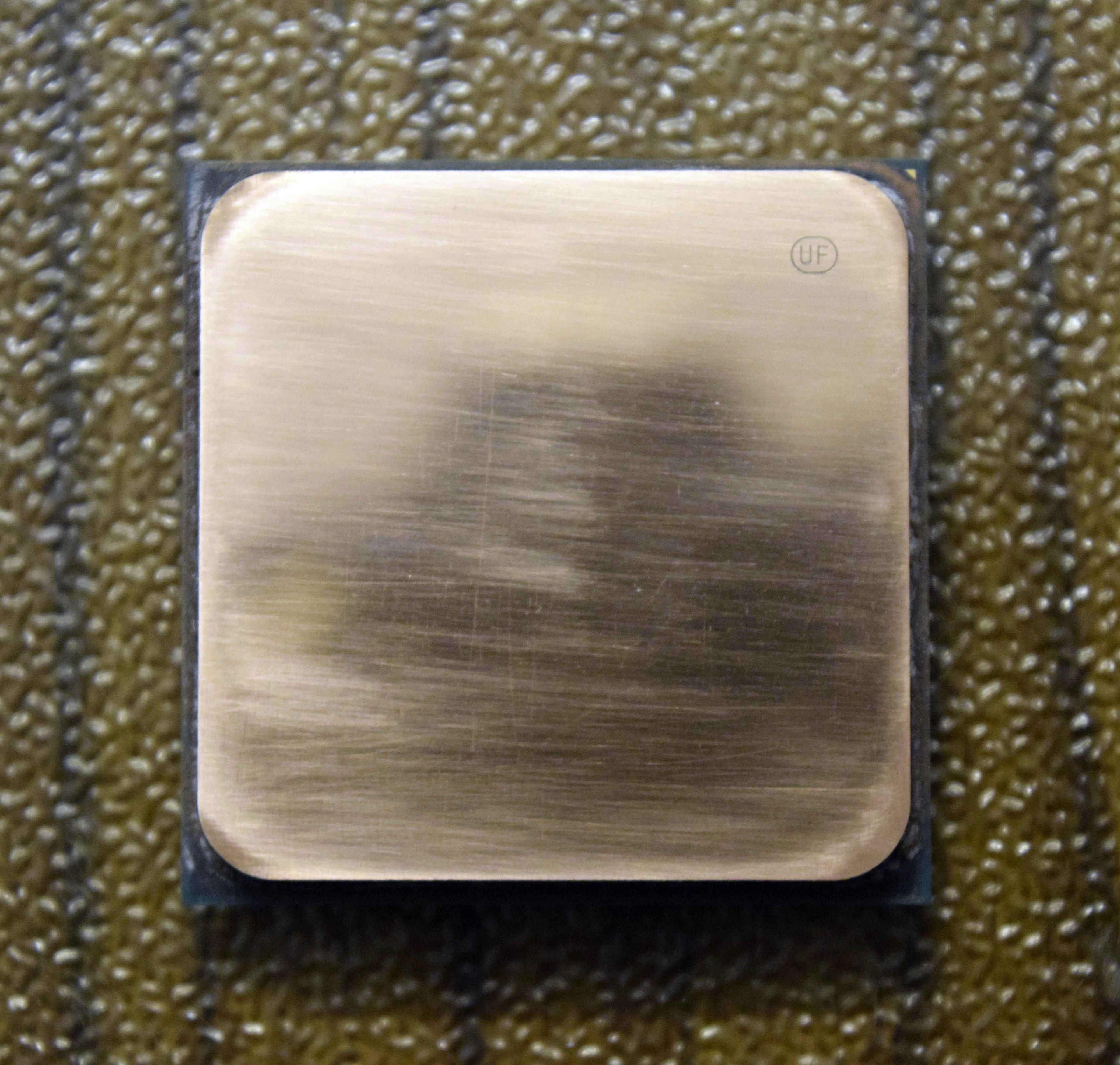

5min später, hier sieht man ganz deutlich noch die silberfarben stellen.
Hier sind noch die "Täler" des HSS.

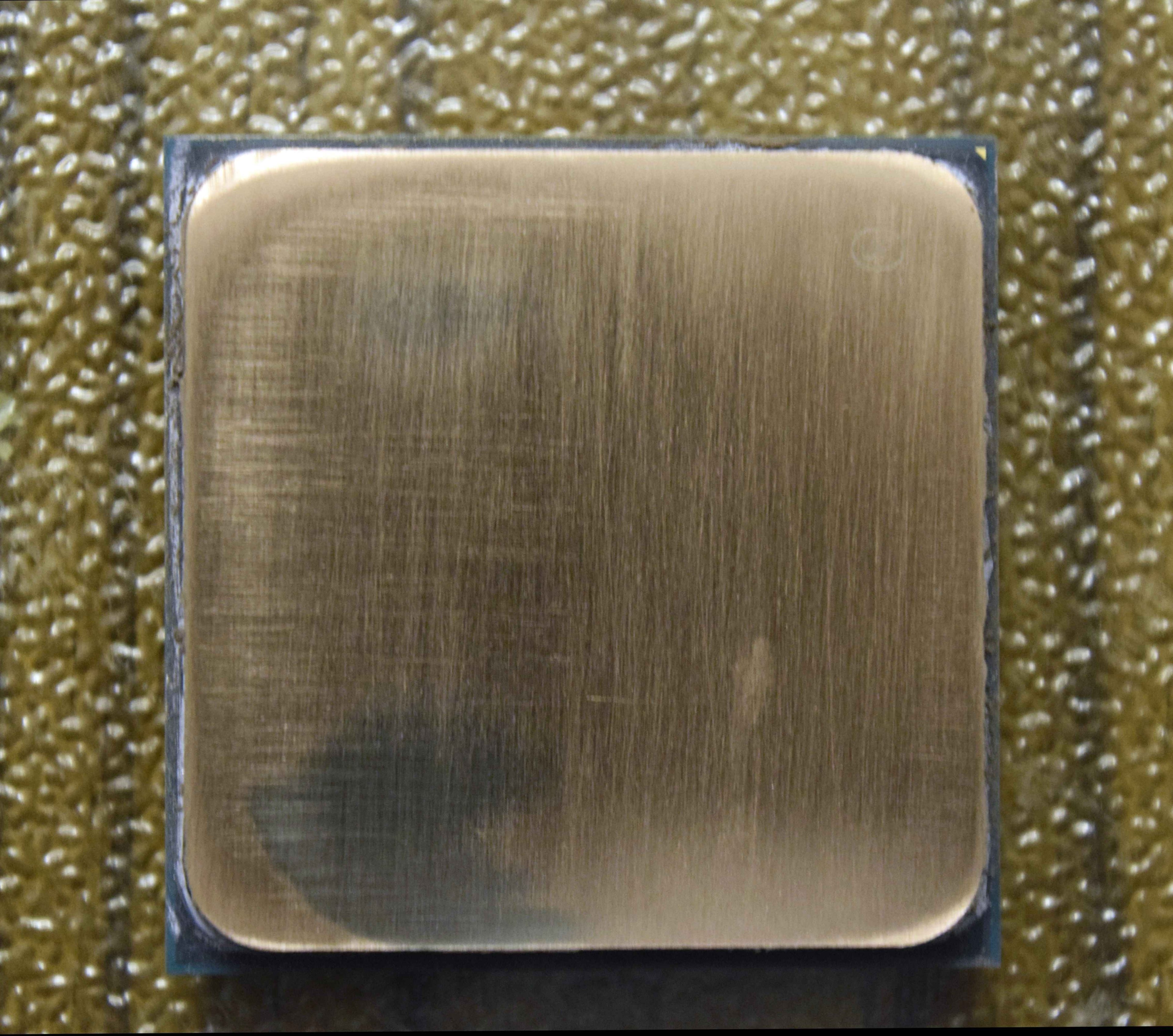

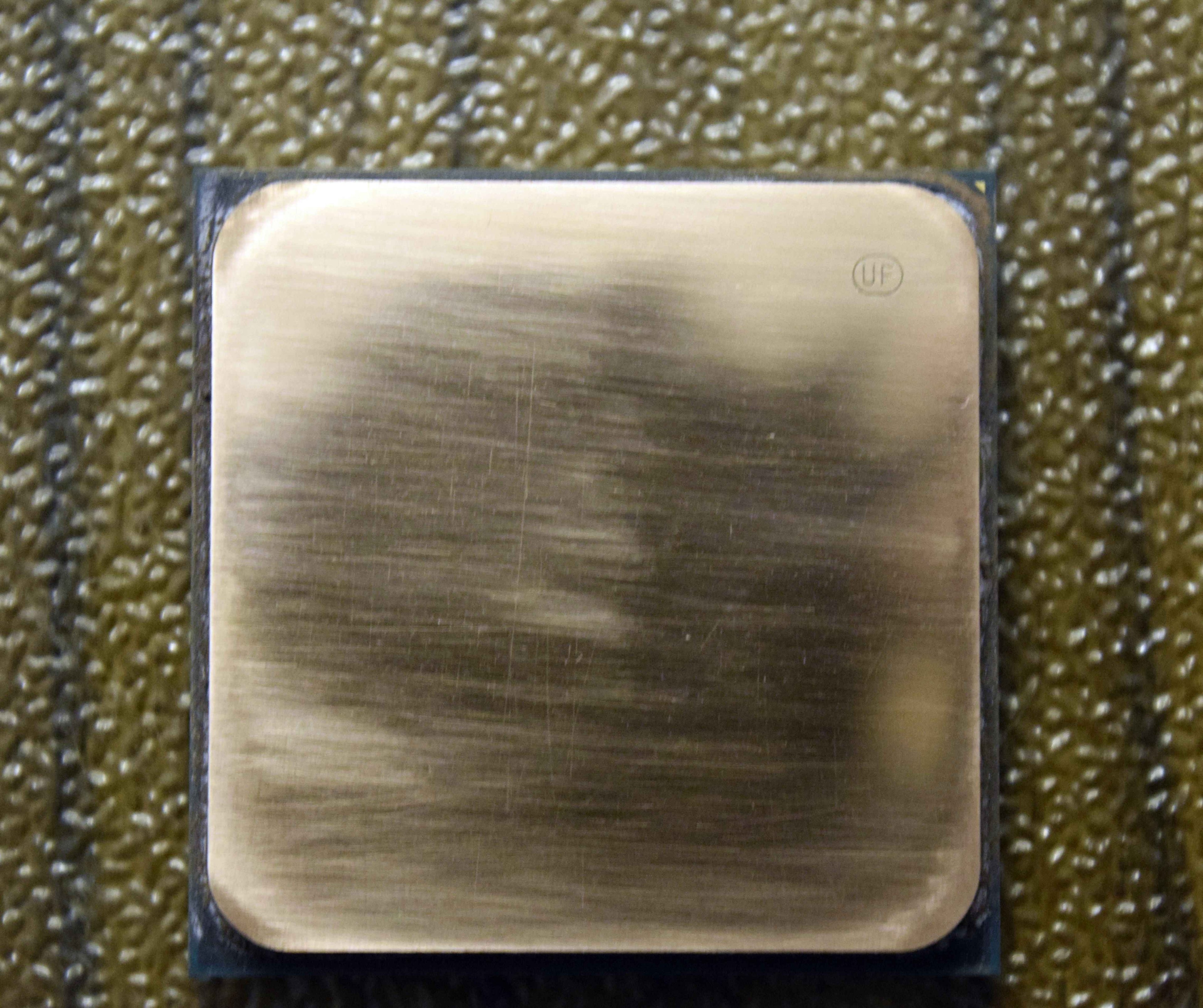

5min später, es wird weniger

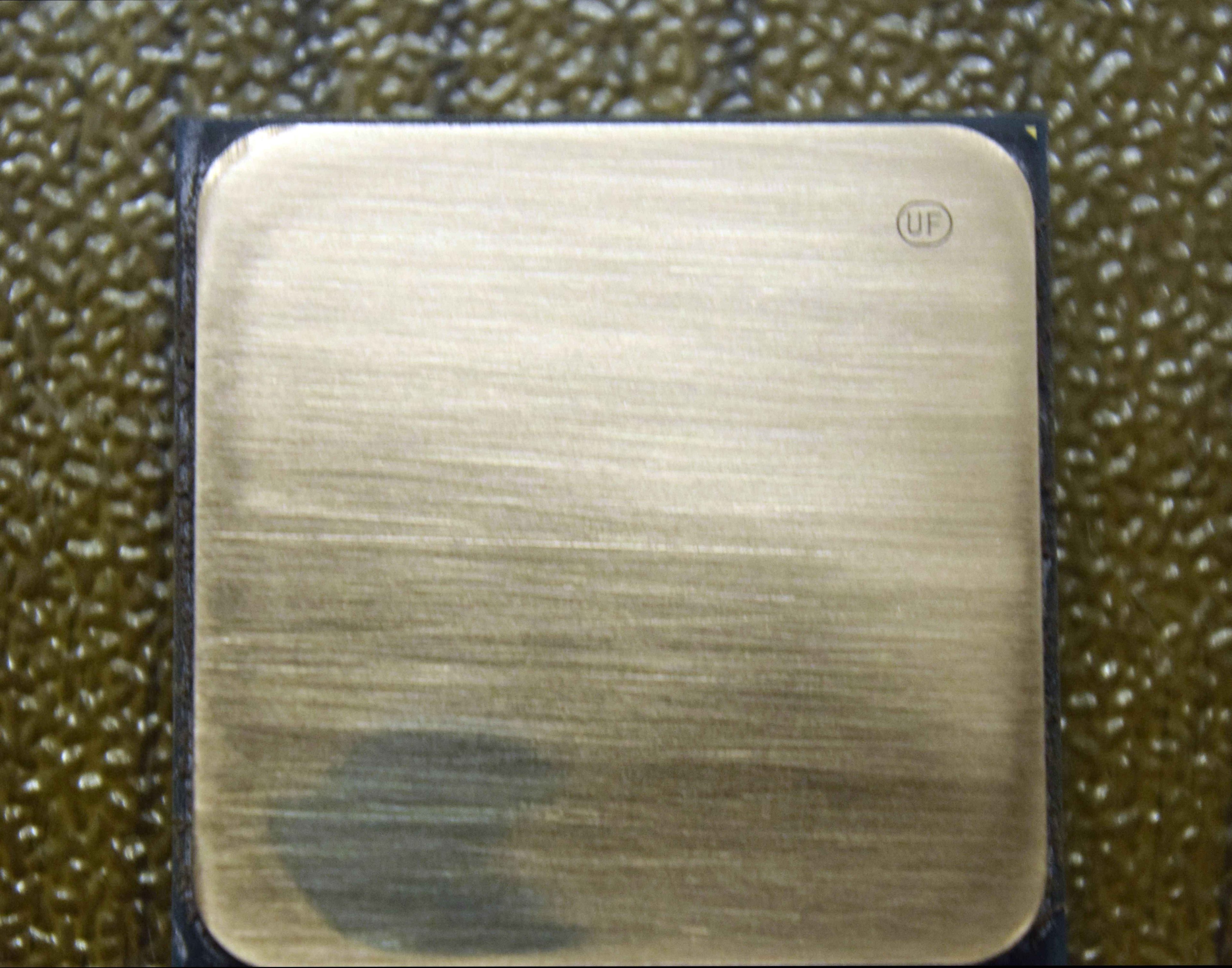

5min später, oben ist das Silberfärbung fast ganz verschwunden.

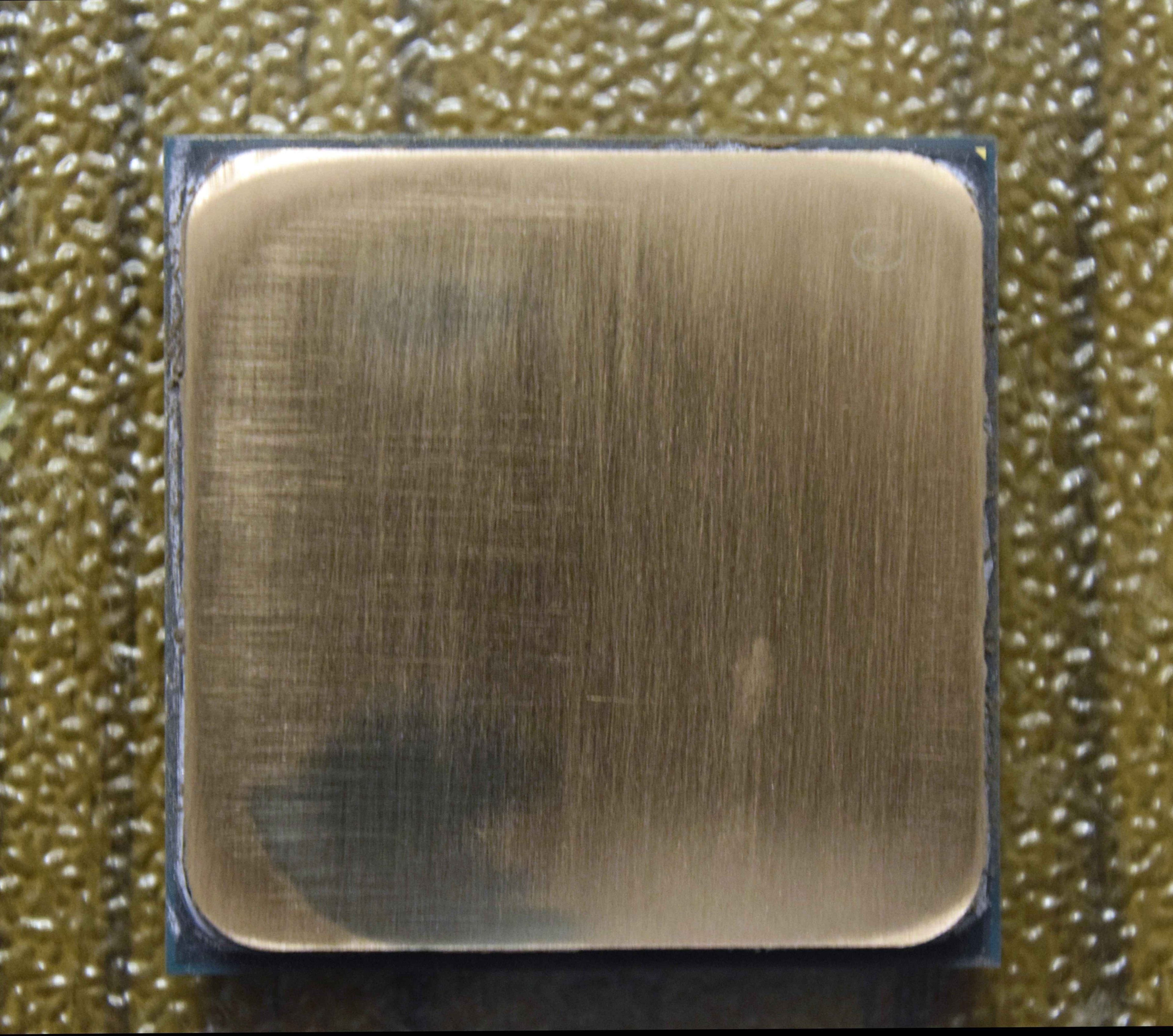

5min später, das "Loch" da unten ist schon hartnäckig! 🤪

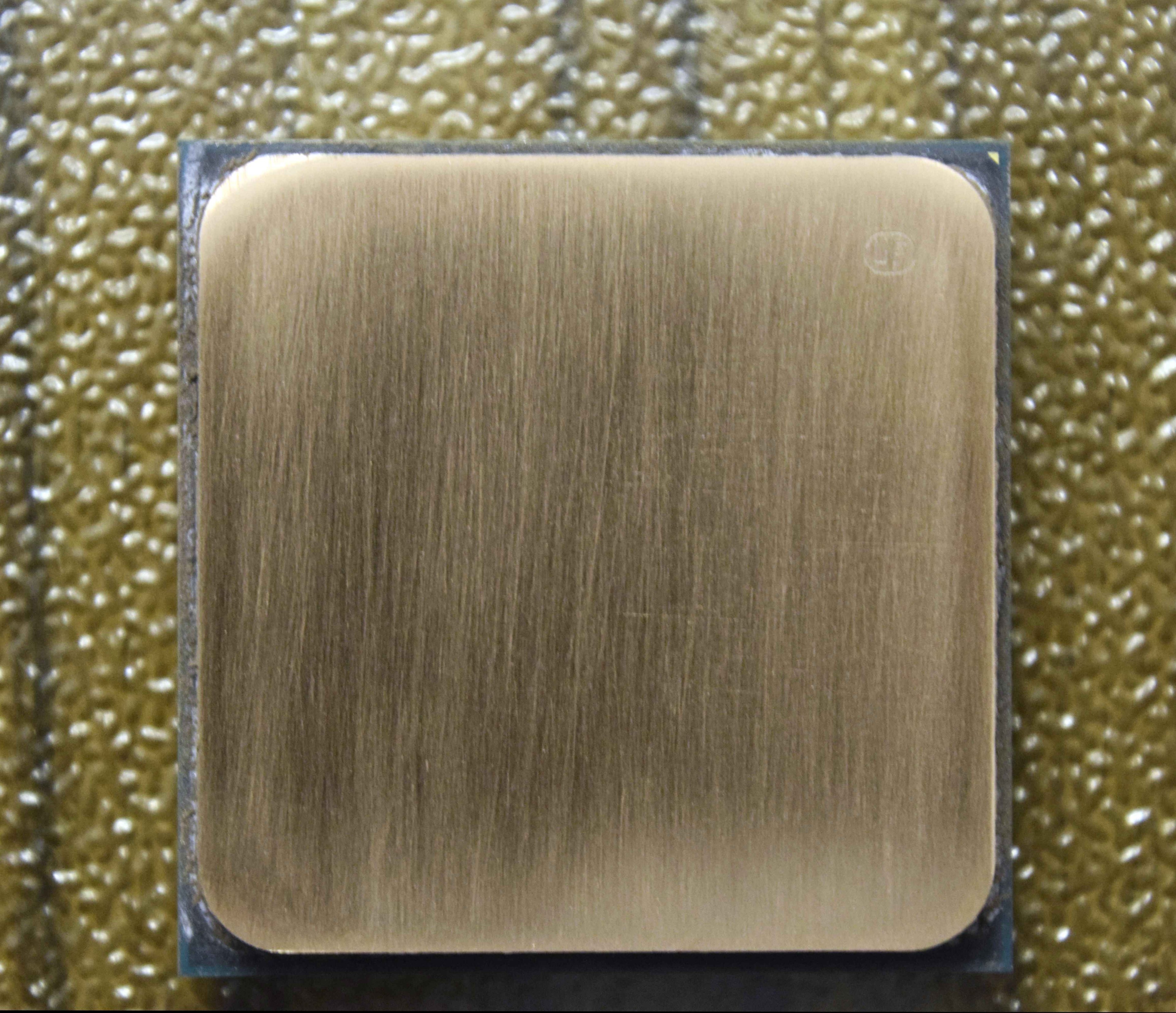

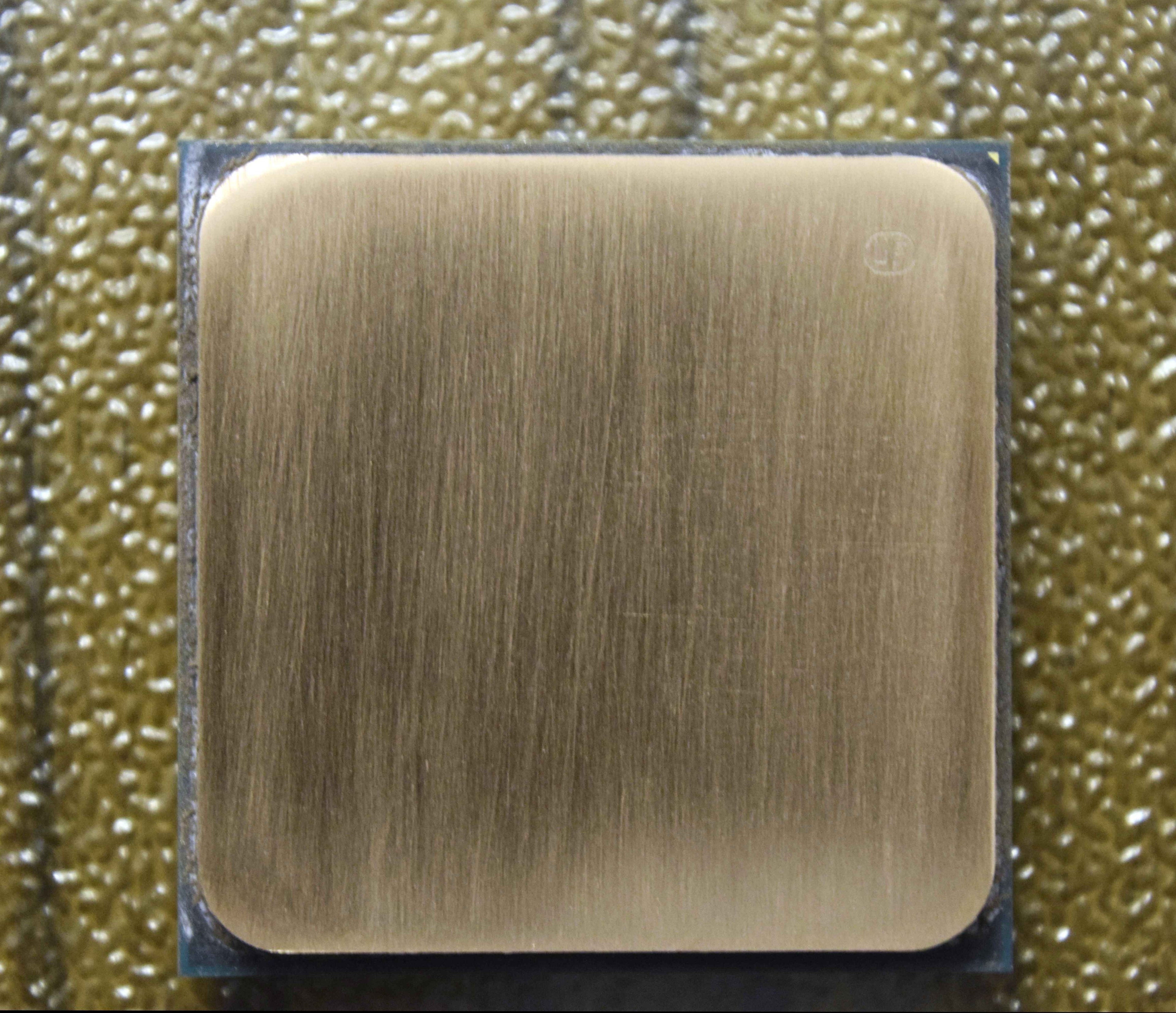

5min später, es ist weg! YEAH! 🖖


5min später, Schleifpapier 3000 und noch den letzten "Schliff" geben!

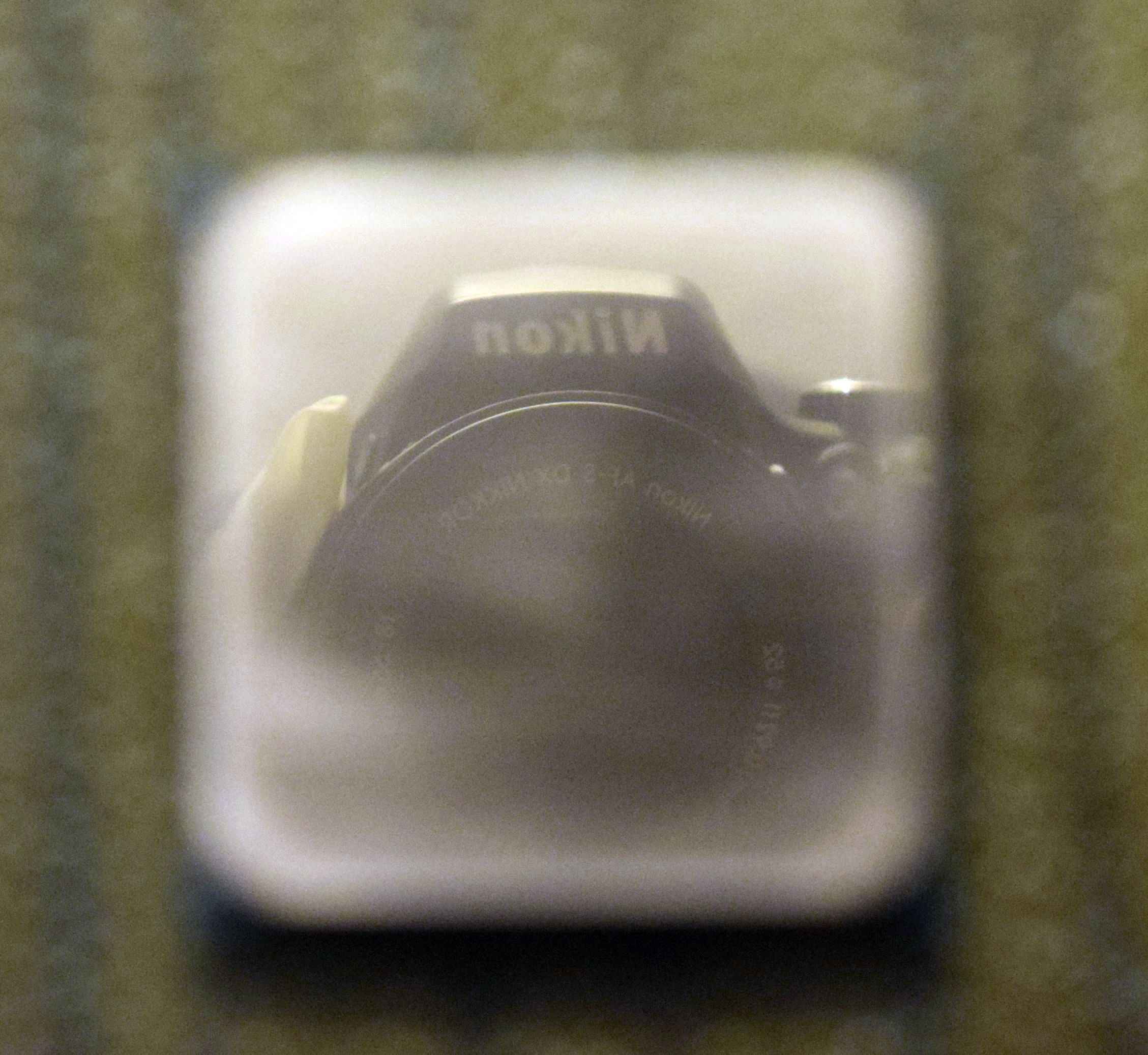

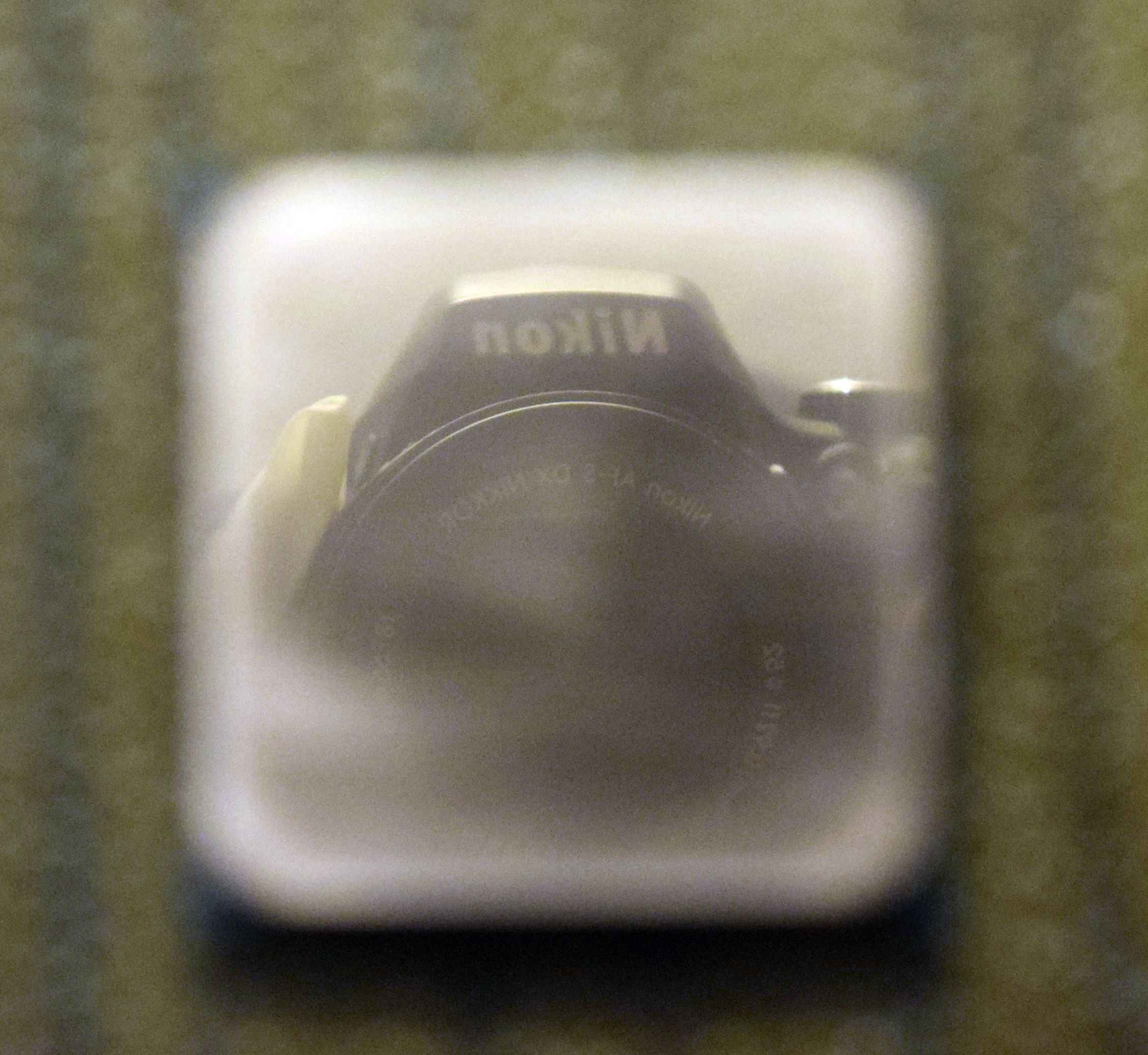

5min später, die Kamera wird sichtbar beim Fotografieren!


5min später, noch etwas mehr!

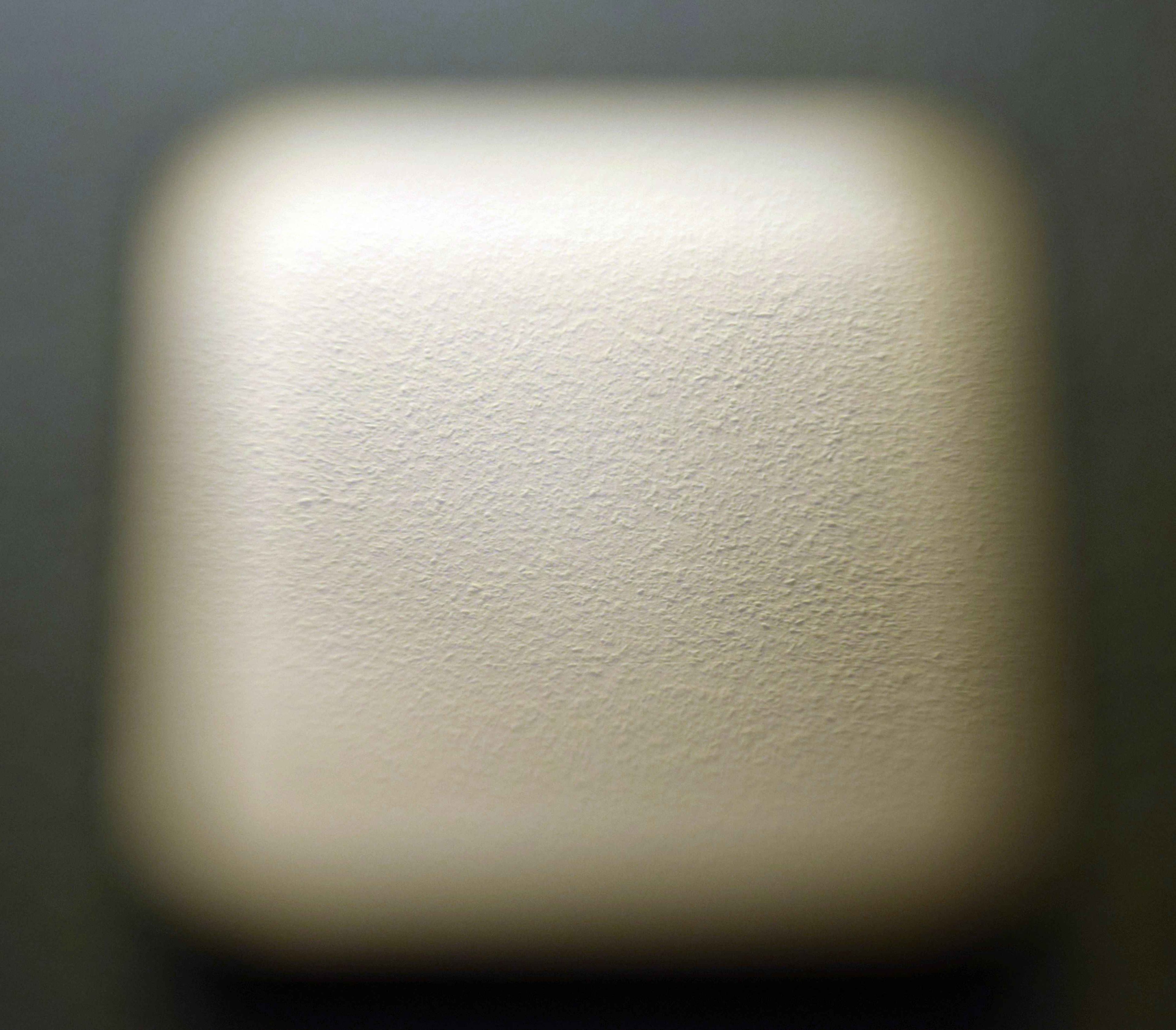

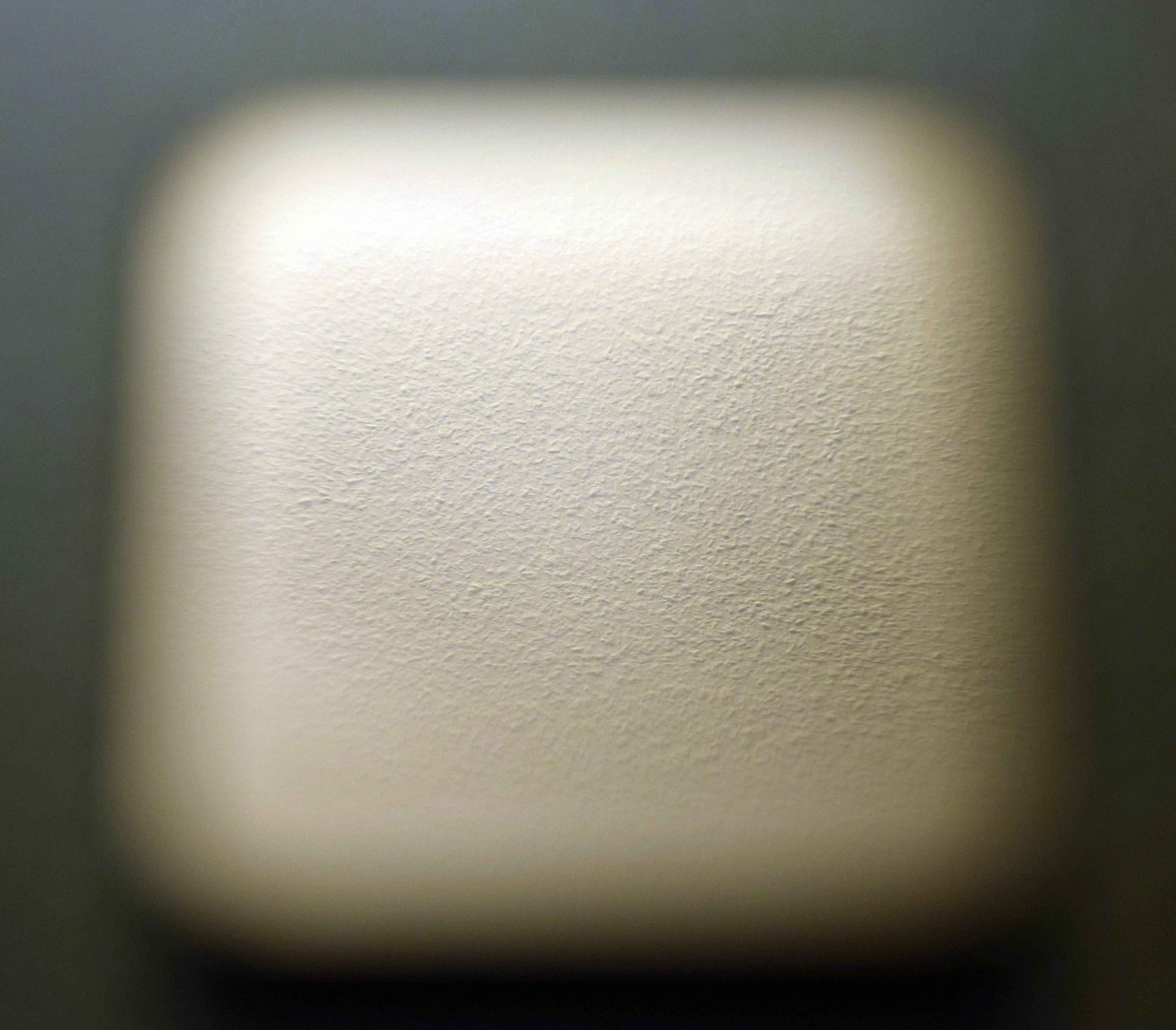

5min später, der Autofokus gibt auf und Fotografiert nur noch die Raumdecke! 😊

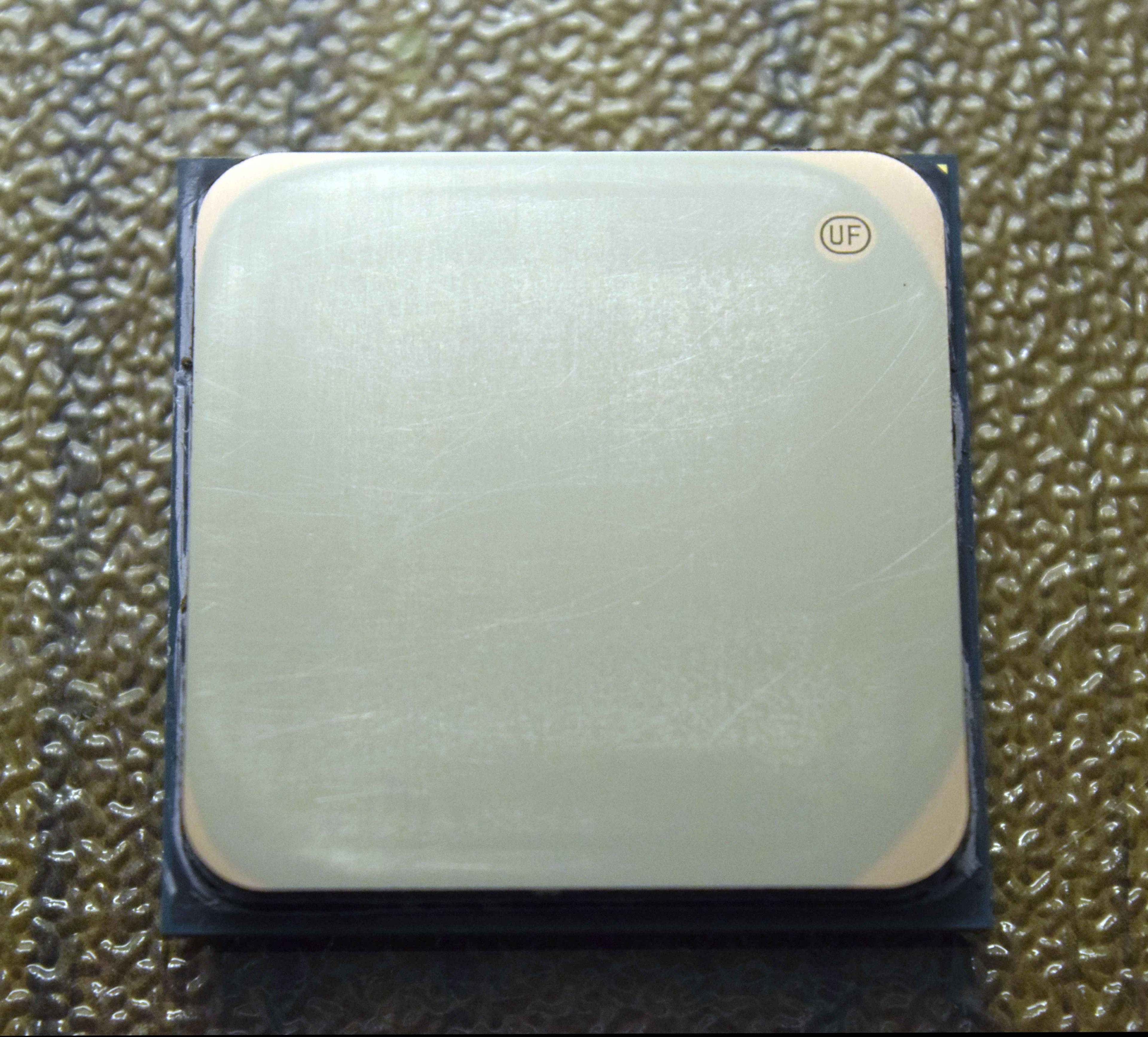

Etwa 60 min sitze ich nun hier, das ist schön genug, ich glaube ich kann aufhören! 🤘



So bin mit dem Ergebnis zufrieden!
Noch mit Alkohol oben und unten die Pins reinigen
und dann ist die CPU fertig für den Einbau!

Der Nachtest der CPU mit dem Temperaturen kommt noch!
Ich kann mir aber vorstellen das es bei dieser CPU,
also diesem HSS (jeder HSS ist anders "verformt") es kaum etwas gebracht hat,
dafür war der echt ok!

Ich gehe Pennen, bis morgen!



[Garrus]

Da bin ich echt gespannt. Ich denke wenn der Kühler sauber vollflächig aufliegt kann man da sicher was rausholen. Interessant wäre auch der Vergleich mit einem "geköpften"



[MehlstaubtheCat]

Moin!

Eine 5800X3D solltest nicht "köpfen" sonst "fällt" der 3D Cache ab!
Der Cache ist werde verlötet noch verklebt!
Der wird nur durch den Druck des HSS auf den Kernen darunter gehalten!

Aber im Prinzip hast du natürlich recht!
Ich hab alles mögliche in meinem Leben schon geköpft! 😊

Auch CPU´s wo jeder gesagt hat das geht nicht!

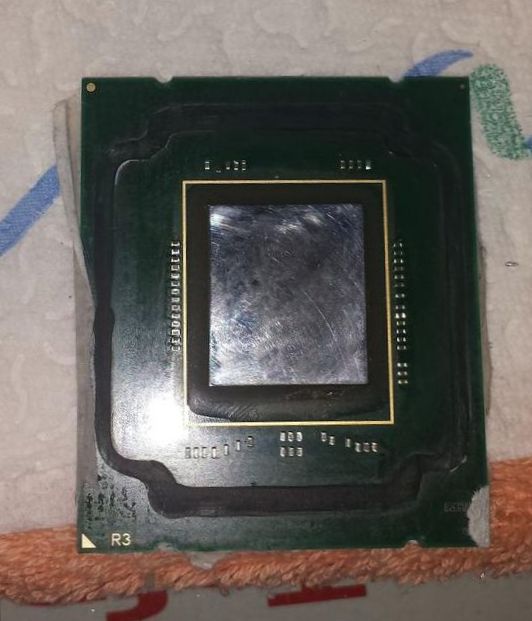

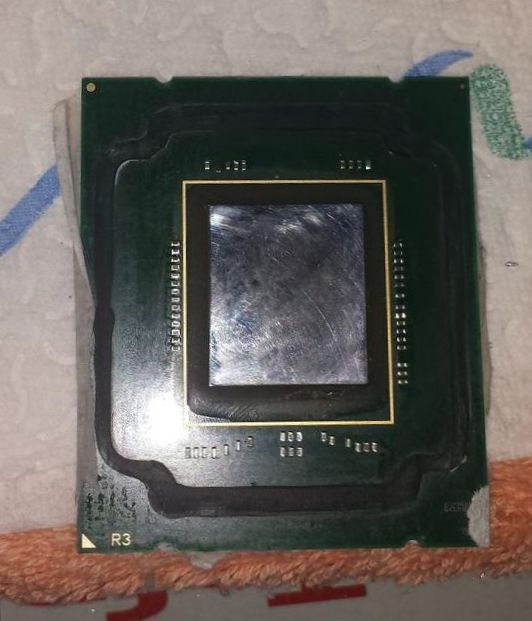

Haswell-E > X99

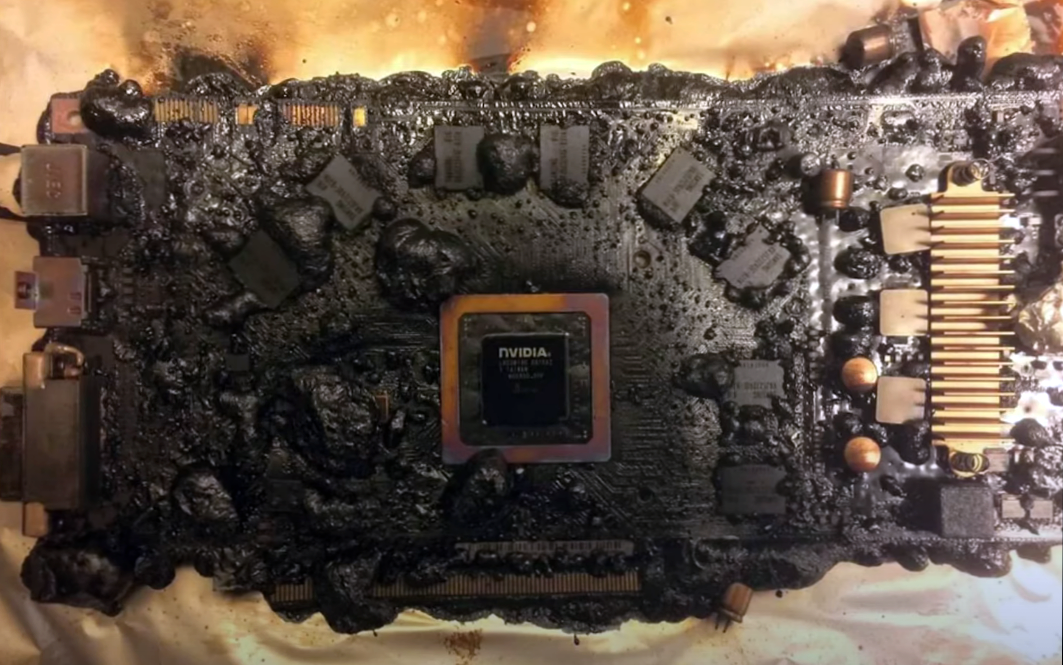

Aber ich hab auch schon viel Schrott in meinem Leben gesehen! 🤪



Ich hab meinen Spass! 🥳



[Creekground]

Neue Erkenntnisse durch Kontakt mit Asrock.
Ich habe den Support nochmal screenshots mit den Core Vids vor und nach dem Sleep Mode gesendet (Stock und PBO2Tuner).
Ich hoffe mal er kann es nun nachvollziehen.
Er hat mich gebeten das Bios 2.30 zu testen. Mit Bios 2.30 ist alles in Ordnung mit den Core Vids. Die Spannungen sind allgemein niedriger wie im Bios 2.50.

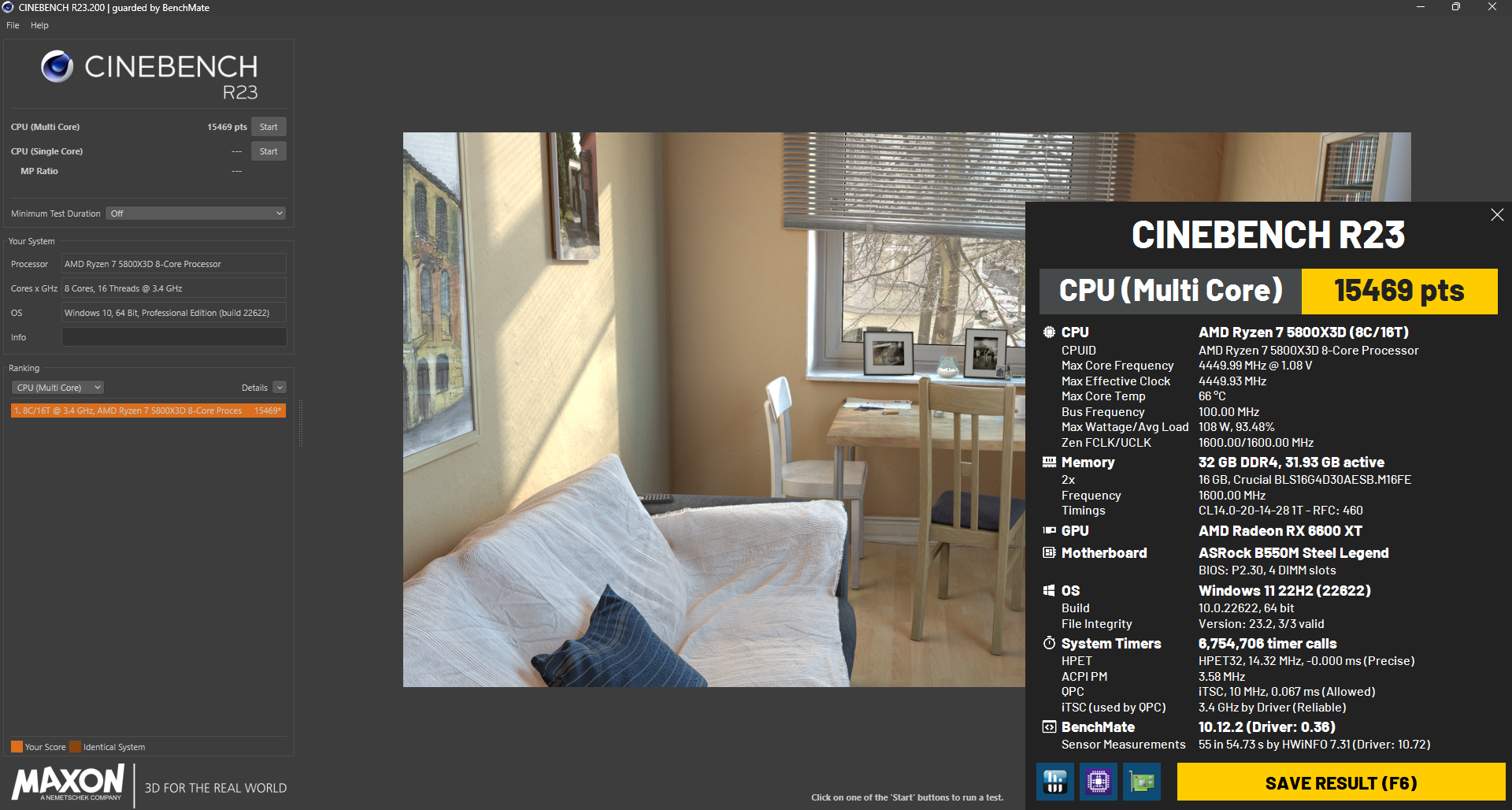

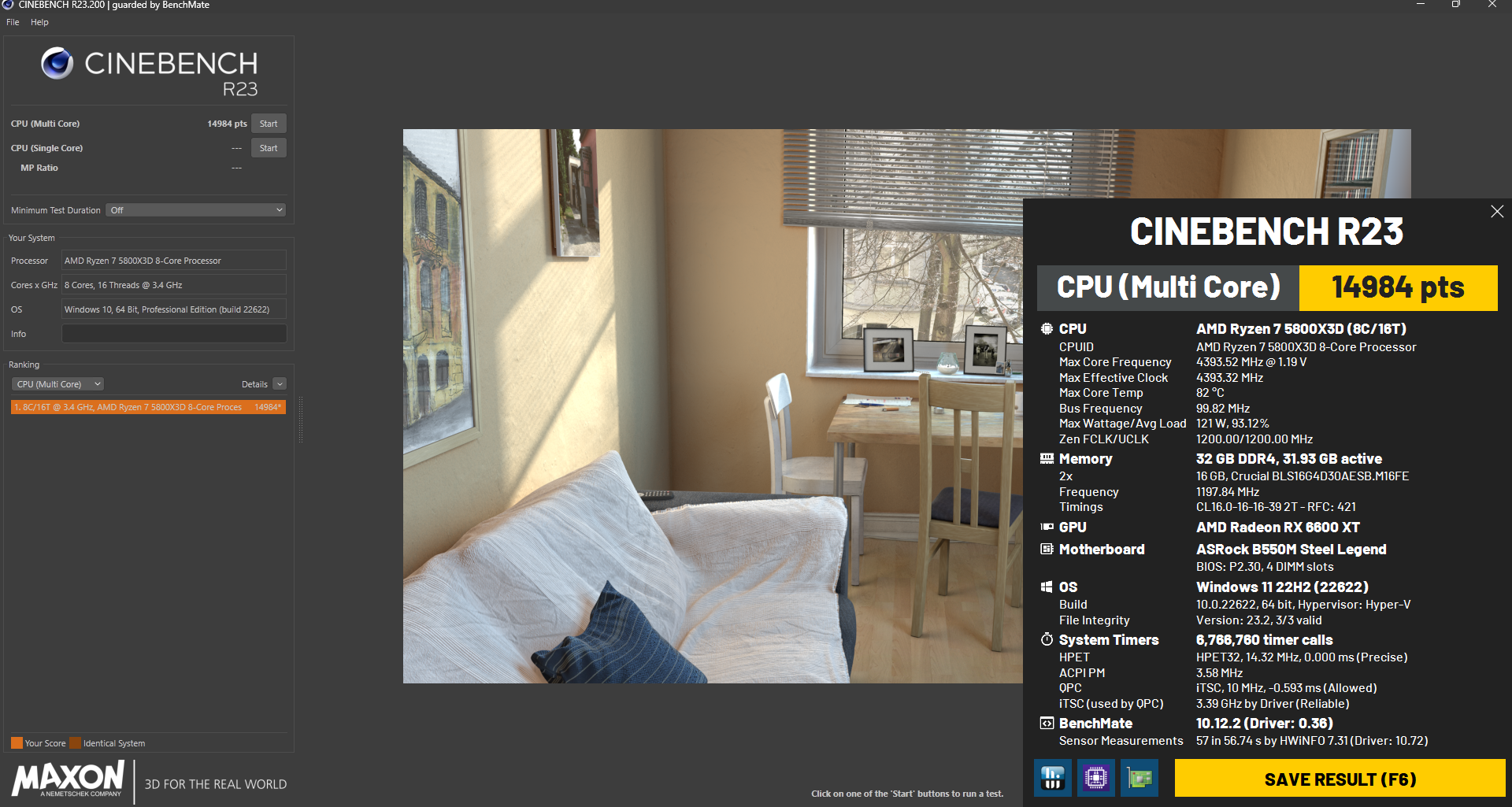

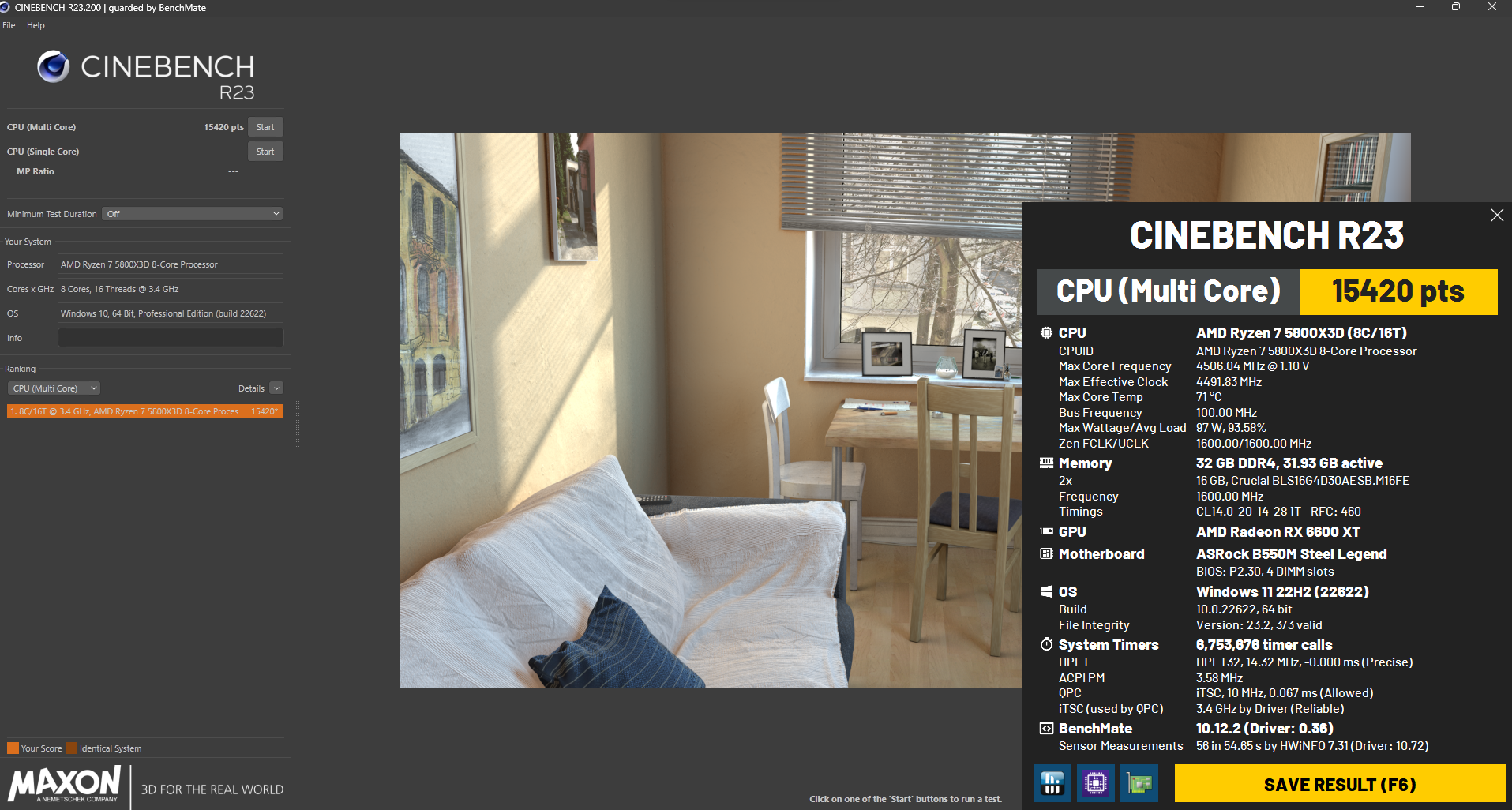

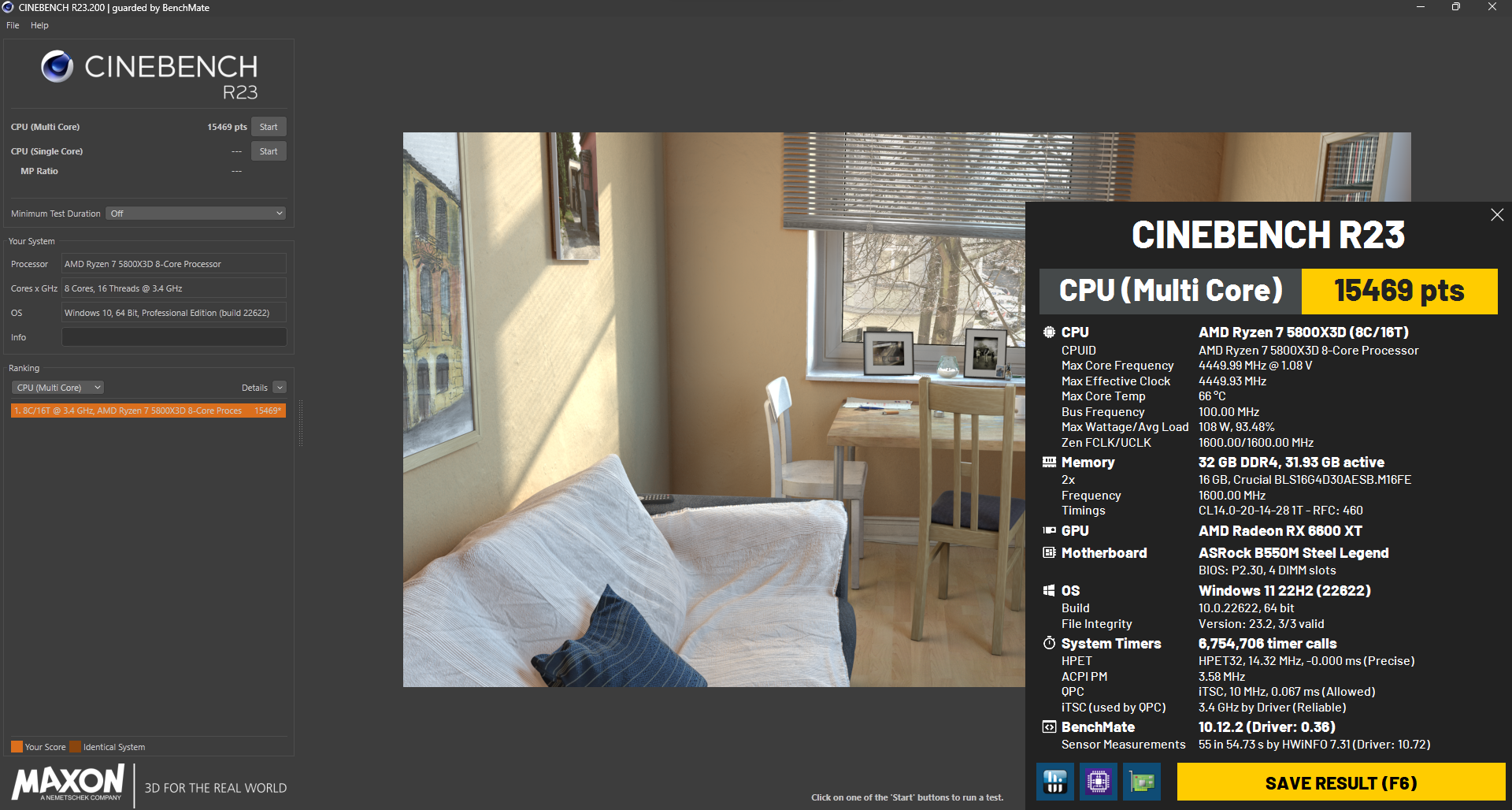

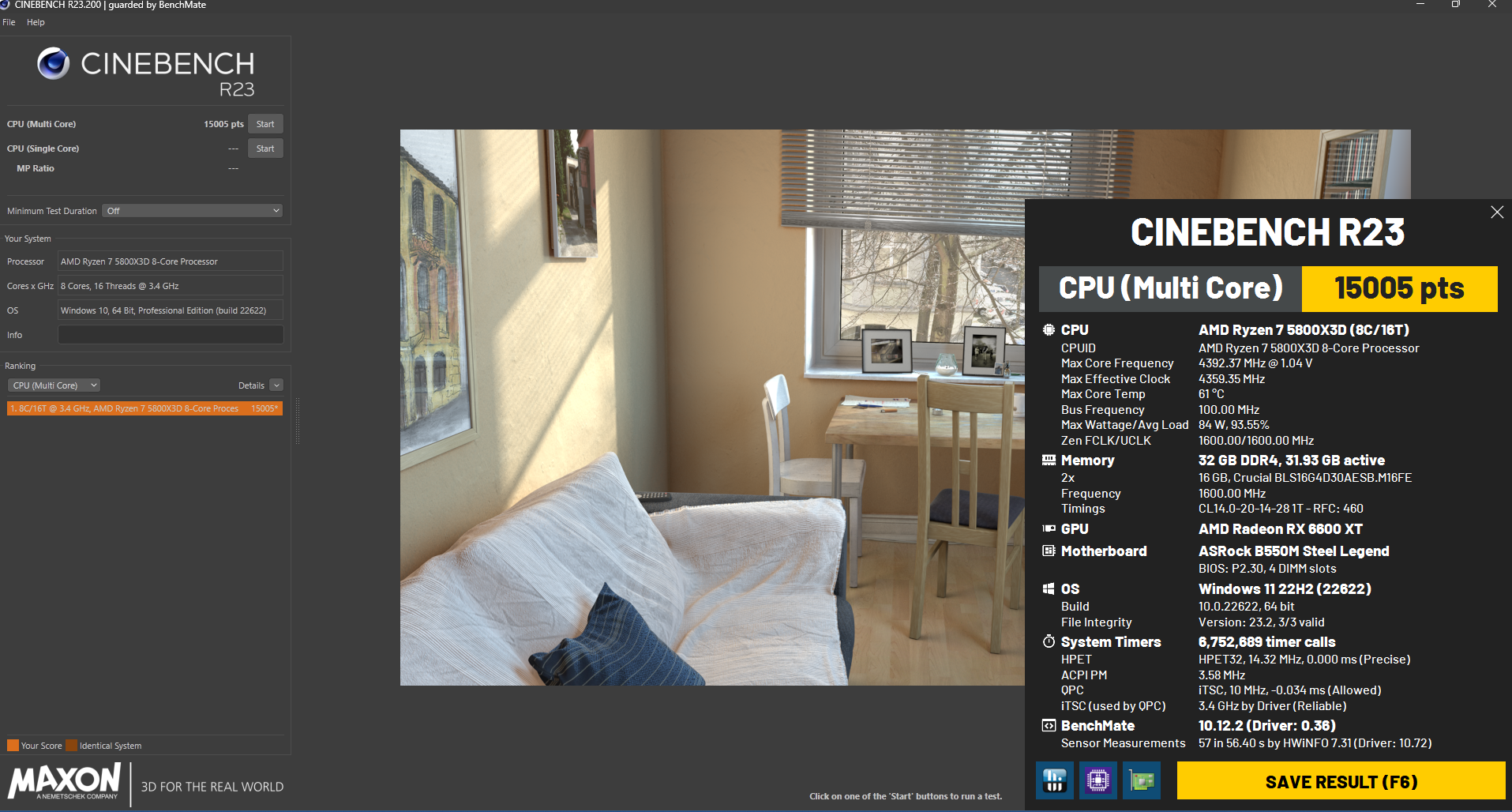

Hier zwei Benchmarks (Stock/PBO2):



[Garrus]

Hat sich der Support zum Zeithorizont Integration des Curve Optimizer für den 5800x3D geäußert? Und ob die neuen Versionen auf AGESA 1.2.0.8 Basis kommen?



[Creekground]

Er hat gesagt das er es an Taiwan weiterleiten kann. Wenn er antwortet dann Frage ich in nochmal.

Ergänzung (14. Dezember 2022)

@Garrus du hast ja auch ein Asrock Board. Hast du auch die Probleme? Kannst du -30 all core einstellen? Ich habe den Asrock Support gesagt, dass mehrere die gleichen Probleme festgestellt haben.



[Garrus]

-30 Allcore klappt bei mir über PBO Tuner nicht. Wobei ich das aber eher auf die Kerne in der CPU geschoben hätte als auf das Board.



[Creekground]

@Garrus OK. Ich habe Asrock gefragt ob noch ein BIOS Agesa Update mit CO geplant ist.



[MehlstaubtheCat]

Ist deine 2.30 Version dann auf 1.2.0.6c basierend? Weil die ist bekanntlich etwas "genügsamer"
Ich hoffe das genau das "sparende / genügsame" auch wieder erreicht wird in der neuen AGESA.



[Creekground]

Bios 2.30 ist Agesa 1.2.0.6b. Hab gerade mal Hunt gezockt. Kein Absturz, weder vor noch nach dem Sleep Mode.



[Creekground]

Habe noch ein wenig mit dem Asrock Support kommuniziert. Ich denke er leitet unseren Weihnachtswunsch an Taiwan weiter. Auf jeden Fall schon mal eine gute Kommunikation mit dem Support.

Ich finds so geil @84W:



[Creekground]

@Garrus mir kommt das etwas spanisch vor, dass bei uns Asrockern -30 nicht funzt. Bei vielen anderen scheint das kein Problem zu sein. Findest du nicht?



[dman]

Eine 5800X3D solltest nicht "köpfen" sonst "fällt" der 3D Cache ab!

Mein 5800X3D hab ich selbst geköpft und da fällt garnix ab

Allerdings kann man sich das köpfen schenken,bei mir hats ca. -5° gebracht.
Da ist CO wesentlich effektiver.



[MehlstaubtheCat]

Die Aussage das der 3DCache nur "aufgelegt" ist kommt von AMD selber!

Na, immerhin 5° weniger!

Hast du Bilder von deiner CPU ohne HSS!
Also 5800X3D, keinen "normalen" Ryzen die hab ich schon oft gesehen.

Schon klar, das CO effektiver ist.
Aber ich könnte noch weiter "runter" von den Spannungen,
nur lässt es weder CO noch die LLC zu, das alles schon auf maximal "unten".



[dman]

Die Aussage das der 3DCache nur "aufgelegt" ist kommt von AMD selber!

Echt?Hab ich bis dato noch nix drüber gelesen.

Na, immerhin 5° weniger!

Jepp,besser als nix...hatte mir allerdings -10° erhofft,naja was solls.

Hast du Bilder von deiner CPU ohne HSS!

Ne hab keine gemacht,kann dir aber sagen das das köpfen von nem 5800X3D nochmal ne Spur mehr Fingerspitzengefühl erfordert.Zwei Reihen von SMD Kondensatoren liegen nochmal ca.2mm weiter aussen wie man es von nem normalen Ryzen gewöhnt ist.
Die Ränder vom Heatspreader(also die Auflageflächen die auf dem PCB aufliegen) sind ein bissl dünner wie normal.
Mit dem Delid 2 Tool + AMD Adapter Kit ist dies aber machbar wenn man genau die Seiten hin und her schiebt wo die SMD Kondensatoren nicht überstehen.
Ich hoffe du verstehst was ich meine.

Der HS Rand muß dann noch ein bissl runtergeschliffen werden damit nachher Kontakt zwischen den Die´s und dem HS ist.LM kann den Spalt ohne schleifen nicht überbrücken.

Danach noch mit T-7000 wieder verkleben und et voila -5°.

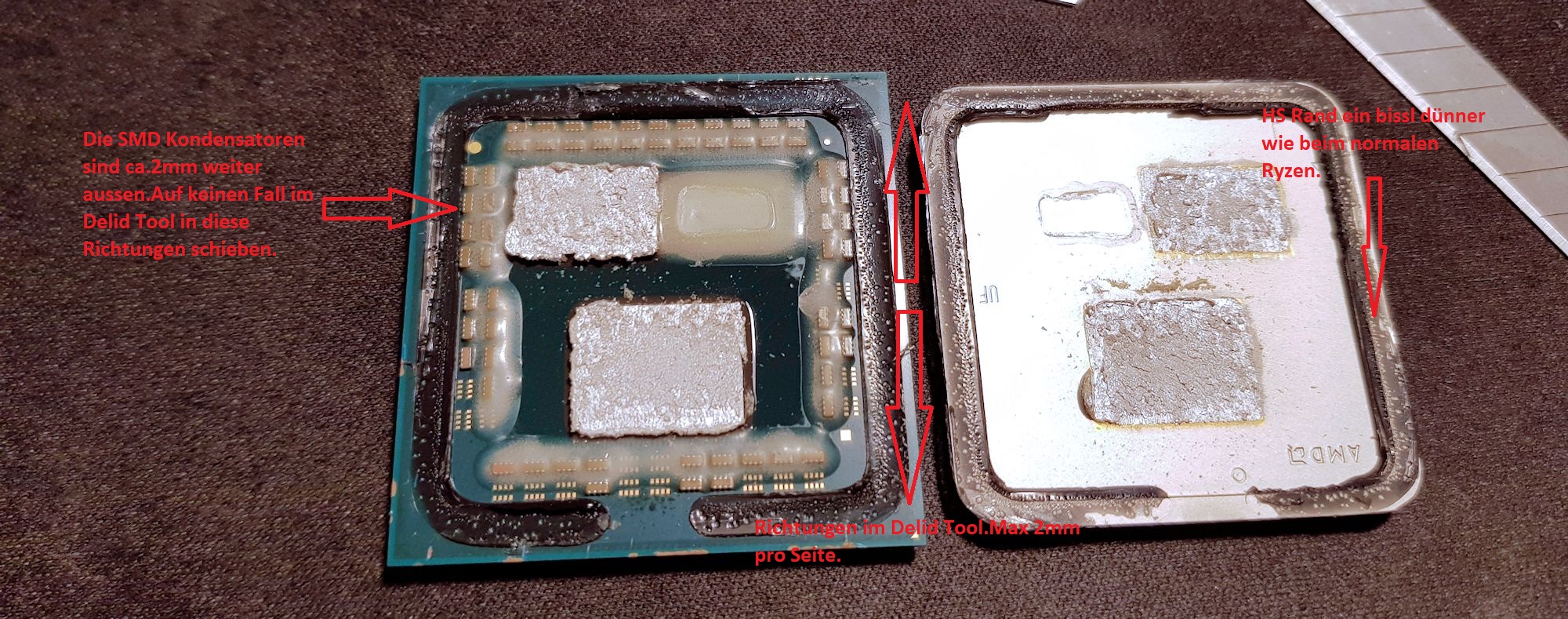

Hier mal ein Bild aus dem Netz von nem geköpften 5800X3D + gekritzel von mir.

Wenn du willst kann ich dir das Werkzeug(inkl.Kleber,Klingen,Adapter usw.) gerne ausleihen für dein Prozzi



[MehlstaubtheCat]

Ich hab das "Werkzeug" auch hier bei mir liegen! 😊
Wenn auch nicht das "orginal" sondern ein Druck aus Kunststoff.
Ich köpfe für Kunden auch den ein oder anderen.

Ich hab es nicht gemacht, da ich keine Wakü verwende,
da wäre es sicher nochmal interessanter als unter Luft.
Und genau aus deinem Bild heraus, mit den 2mm,
war mir das etwas zu "unsicher".



[dman]

Ich köpfe für Kunden auch den ein oder anderen.

Dann ist das ja kein Thema für dich

Und genau aus deinem Bild heraus, mit den 2mm,
war mir das etwas zu "unsicher".

Jepp...einmal in die falsche Richtung geschoben und du hast Sisyphusarbeit mit dem anlöten der SMD Teile



[Garrus]

Allerdings kann man sich das köpfen schenken,bei mir hats ca. -5° gebracht.
Da ist CO wesentlich effektiver.

Also 5 Grad weniger ist doch was. Dazu noch ein bisschen CO und man hat ein richtig sparsames und dennoch leistungsfähiges Stück Silizium im Rechner.

Die OC Möglichkeit fehlt ja ohnehin beim 5800x3D, daher lieber auf leise und sparsam optimieren.



[Creekground]

Ich habe gerade ein neues BIOS von Asrock bekommen (2.51). Er hat Asrock gefragt ob sie Co und PBO2 ins BIOS programmieren können. Vielleicht ist es schon drinnen. Auf jeden Fall sehr cool von ihm.
