Leserartikel AMD Ryzen - RAM OC Community

[Pizza!]

Was das Board maximal kann ist von geringer Bedeutung.
Mehr als 3800 4000 MHz schafft man 1:1 eh nicht und da du Vollbestückung vor hast, erst recht nicht.
Mit 4x16GB kommst du nicht weit. Da gehen vielleicht 3200 MHz oder 3600.
Mit 2x32 GB würde es deutlich besser gehen.

Wenn CPU Upgrade, dann schon eher Richtung 5600X, 5700X, 5800X bzw. 5800X3D als Optimum.

NVME SSD statt normaler SATA ist meist nur ein geringer Unterschied für die Performance, aber ja es geht alles ein wenig schneller.
Da die mittlerweile günstig sind, würde ich die auf jedenfall nehmen.
Die Geschwindigkeit ist dann nicht mehr so wichtig, ob nun 3500, 5000 oder 7000 MB/s.
Eher drauf achten, dass es TLC Speicher mit DRAM ist, damit die Leistung nicht so schnell einbricht.



[cvzone]

Mehr als 3800 MHz schafft man 1:1 eh nicht und da du Vollbestückung vor hast, erst recht nicht.

Mir ist zwar klar, dass das sehr selten ist, aber mein 5900X 2x16 lief monatelang ohne WHEA Fehler mit FCLK 2033, also dann DDR4 4066 und mit 4x16GB ist bei mir jetzt mit 3733 das Ende erreicht. (4x Micron M-Die Dual Rank)

Man muss es einfach mal ausloten. Aber rechnen sollte man mit solchen Geschwindigkeiten vorab wirklich nicht.



[Pizza!]

Ah stimmt, mit etwas Glück schafft man auch die 4000 MHz.
3733 mit Vollbestückung hätte ich jetzt auch nicht erwartet.



[jomaster]

Was sind Ziele die ich mir mit 4xDualRank CJRHynx und einem 5950x stecken sollte? Dachte an DDR4-3800 CL18 oder sowas?
Möchte nur ein stabiles Daily Setup finden. Keine Benchrekorde



[Pizza!]

Eher so 3600 CL16 oder wenn es etwas Stromsparender sein darf 3200 MHz CL14
Vollbestückung mit 4xDualRank könnte knifflig werden, muss aber nicht.



[UnidkQ]

Moin liebe Community,

da hier bei DR Modulen mit 2x16GB Probleme auftreten bleibe ich gerne bei 3600 MHZ. Die Standard XMP config hat aber höhere Werte beim Durchsatz L1,L2 und L3, oder ist da nur die Memory Latenz entscheidend?



[Europa]

Ich grüße euch 🙂

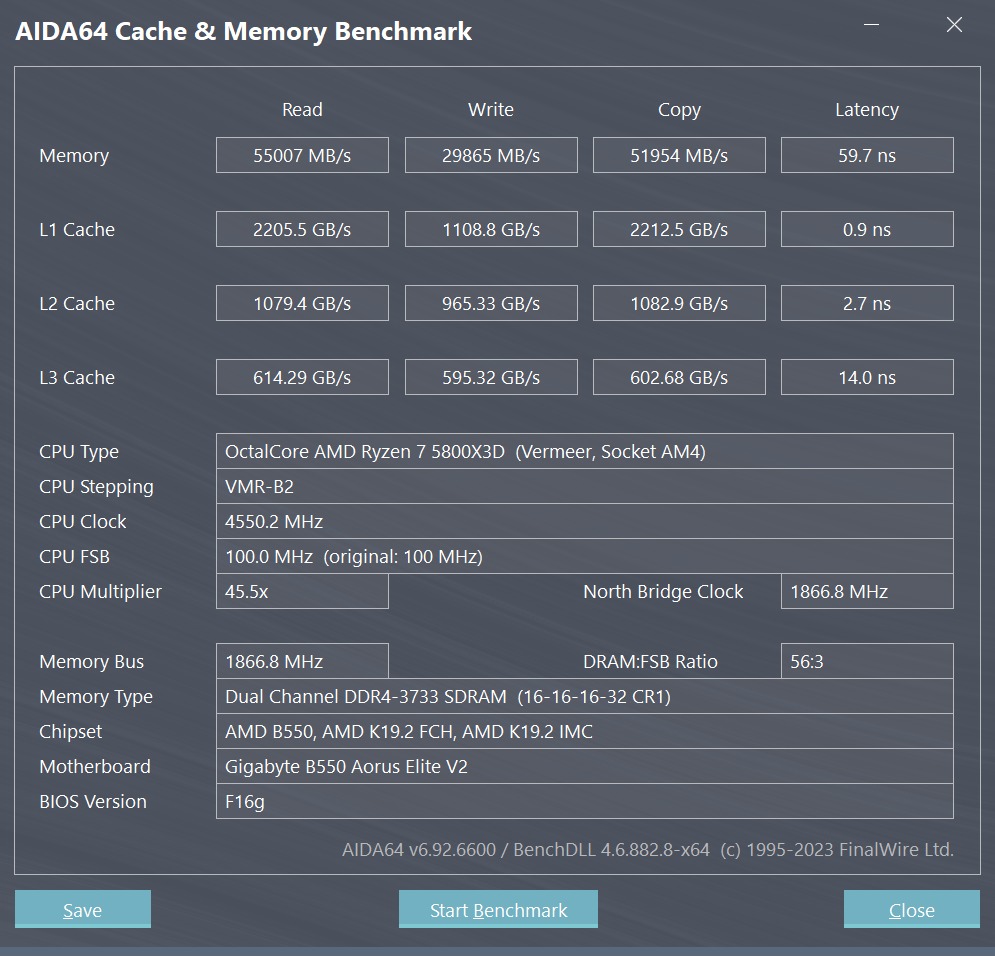

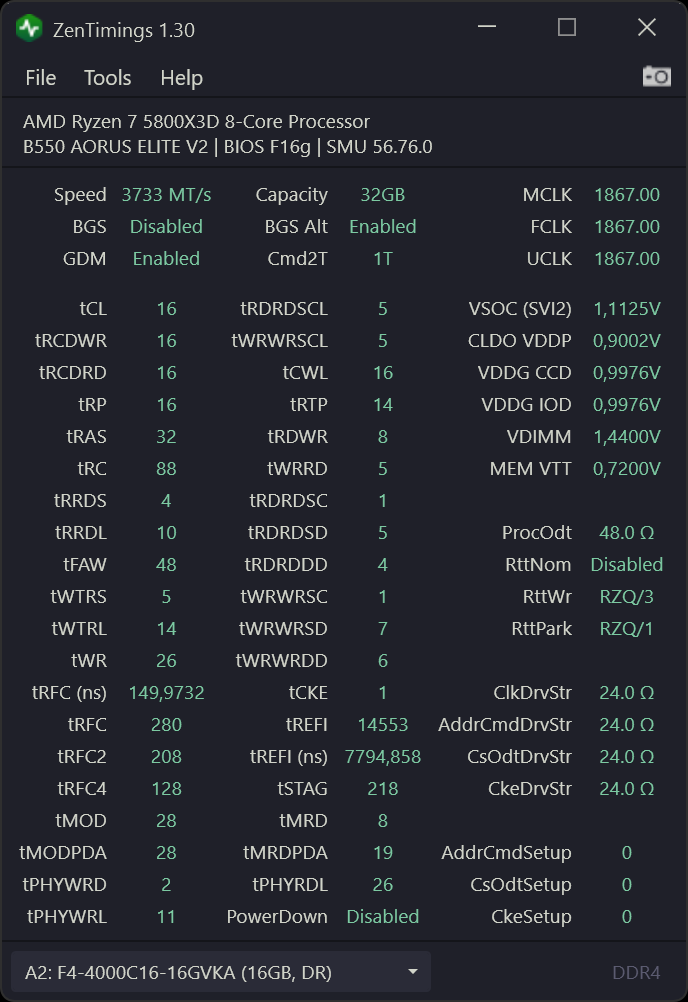

Ich habe ein wenig herumprobiert, ich möchte euch fragen ob bei den folgenden Werten etwas falsch ist, oder anders gesagt, etwas suboptimal ist was ich ändern sollte?

Ich bin mit den Benchmark-werten eigentlich zufrieden, ich möchte auch nicht tiefer in die Materie eintauchen.

Übrigens, mehr Takt funktioniert nicht synchron, mehr macht der Speichercontroller nicht mit, egal was ich bei 3800MHz einstelle, startet der PC erst gar nicht, ladet nur die Standardwerte nach mehreren Fehlstarts, aber darum geht es ja sowieso nicht.



[MehlstaubtheCat]

Oh, B-Dies! ❤️

Da geht noch viel viel mehr!

Gebe dir erst mal die "zahmen nicht so scharfen" Timings.
Da geht noch mehr, aber die muss man erst mal testen!

GDM = Gear Down Mode auf Enabled als aktiviert
Cmd2T auf 1

tCL 14 - 14 - 15 - 14 - 28 - 42

tRRDS 4 - 6 - 16

tWTRS 4 - 12

tWR 16

SCL 4 - 4

tCWL 14

tRTP 8

tRDWR 10

tWRRD 3

1 - 4 - 4 - 1 - 6 - 6 - 1

tRFC bei allen 3 > 280

Proc ODT 36,9 Ohm
RTTNom Disabled
RttWR RZQ/3
RttPark RZQ/1

24 Ohm bei allen vier "Str"

SOC Voltage 1,125V
VDDP 0,900V
CCD 0,975V
IOD 1,0V
DRAM Voltage 1,48V

TM5 runter laden :

https://mega.nz/file/vLhxBahB#WwJIpN3mQOaq_XsJUboSIcaMg3RlVBWvFnVspgJpcLY

dazu dann diese Config:

https://drive.google.com/file/d/1cEqoKe-adJHPPSgsgOSBuvU--ERyXxHB/view

TM5 mit Adminrechten ausführen und config laden! Ohne Admin geht es nicht!
TM5 ganz bis zum Ende durchlaufen lassen, wenn bei Error eine Rote Zahl erscheint,
hat der RAM dann Fehler, somit kannst den Test gleich abbrechen!

Wie geschrieben das geht nochmal "schneller und schärfer" von den Timings.
Aber erst das mal testen!

Erst ganz am Ende werden die Spannungen angepasst und nein 1,48V ist noch lange nicht zu viel!

Copy kann man locker 54000MB/s+ erreichen und bei der Latenz recht locker < 58ns.

Gruß



[Tanzmusikus]

@Europa
tRC = 48
tRRDS/tRRDL/tFAW = 4/8/24 (4/8/20 ... oder sogar: 4/6/16)
tWR/tRTP = 24/12



[abzjji]

Ich bin heute von meinem 3700X auf einen 5700X umgestiegen. Jetzt stelle ich mir die Frage ob ich meine RAM OC Settings von der alten CPU übernehmen kann oder ob ich für den 5700X etwas berücksichtigen muss?

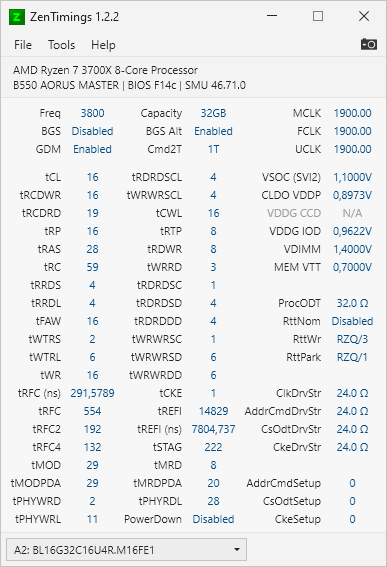

Hier meine alten RAM Settings (2x16GB Crucial Ballistix 3200)



[Tanzmusikus]

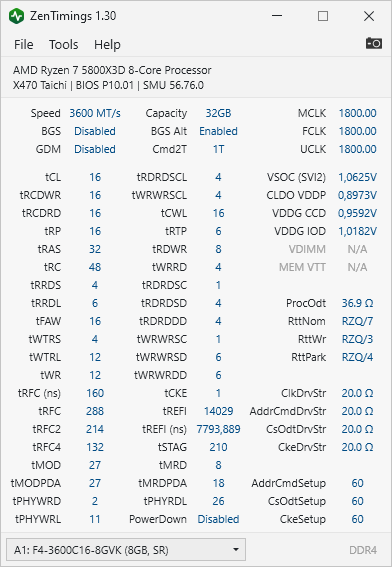

Aktualisiere mal bitte deine ZenTimings-Version auf 1.30.

Probiere dein altes Setting einfach mit dem neuen Prozessor aus. 😉

Grüße



[abzjji]

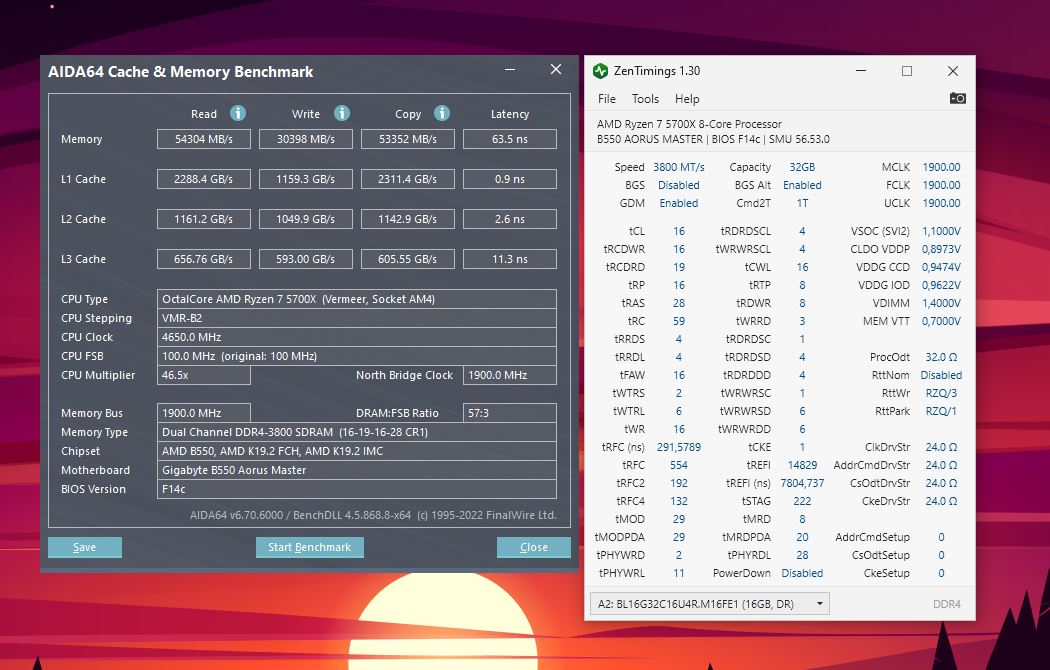

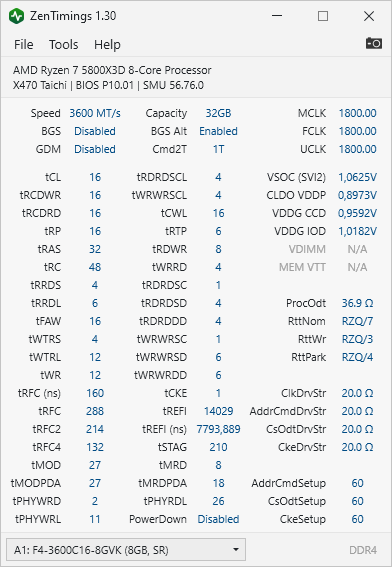

So habe jetzt mal mein altes Bios mit der neuen CPU geladen. Hat mit den Timings gebootet. Passen die Werte und ist Performance im Rahmen wo sie mit den Werten sein müsste? Gibt es evtl. noch Verbesserungsvorschläge? Sind Ballistix mit Micron E-Die



[Tanzmusikus]

Sieht schonmal gut aus. 👍

Würde dies noch empfehlen:

• tRAS = 32 (falls dein momentaner Wert evtl. instabil ist)
• tRC = 48 - 59 (so niedrig wie es stabil möglich ist)
• tRRDS/tRRDL/tFAW = 4/6/16
• tWRTS/tWRTL = 4/12 (falls deine momentanen Werte instabil sind)
• tWR/tRTP = 12/6 (wenn stabil möglich)

Überprüfe dein RAM-OC am Besten mittels TM5 Anta777 Extreme bzw. 1usmus_v3 sowie mit Karhu-RamTest.
Siehe hier: https://www.computerbase.de/forum/threads/amd-ryzen-ram-oc-community.1829356/post-28505779

mitn x3d easy - hau mal -20 auf alle Kerne und fertig
maybe gehen auch -25 bzw. -30
aber viel musst da zum Glück nicht testen

Der CurveOptimizer im UEFI hat auf Anhieb mit -30 AllCore ohne Probleme funktioniert.
PPT habe ich zusätzlich auf 100W limitiert. Flutscht ganz entspannt ...
Danke für die Anregung des CO zum 5800X3D !!!
🤩



[Europa]

Oh, B-Dies! ❤️

Da geht noch viel viel mehr!

Gebe dir erst mal die "zahmen nicht so scharfen" Timings.
Da geht noch mehr, aber die muss man erst mal testen!

GDM = Gear Down Mode auf Enabled als aktiviert
Cmd2T auf 1

tCL 14 - 14 - 15 - 14 - 28 - 42

tRRDS 4 - 6 - 16

tWTRS 4 - 12

tWR 16

SCL 4 - 4

tCWL 14

tRTP 8

tRDWR 10

tWRRD 3

1 - 4 - 4 - 1 - 6 - 6 - 1

tRFC bei allen 3 > 280

Proc ODT 36,9 Ohm
RTTNom Disabled
RttWR RZQ/3
RttPark RZQ/1

24 Ohm bei allen vier "Str"

SOC Voltage 1,125V
VDDP 0,900V
CCD 0,975V
IOD 1,0V
DRAM Voltage 1,48V

TM5 runter laden :

https://mega.nz/file/vLhxBahB#WwJIpN3mQOaq_XsJUboSIcaMg3RlVBWvFnVspgJpcLY

dazu dann diese Config:

https://drive.google.com/file/d/1cEqoKe-adJHPPSgsgOSBuvU--ERyXxHB/view

TM5 mit Adminrechten ausführen und config laden! Ohne Admin geht es nicht!
TM5 ganz bis zum Ende durchlaufen lassen, wenn bei Error eine Rote Zahl erscheint,
hat der RAM dann Fehler, somit kannst den Test gleich abbrechen!

Wie geschrieben das geht nochmal "schneller und schärfer" von den Timings.
Aber erst das mal testen!

Erst ganz am Ende werden die Spannungen angepasst und nein 1,48V ist noch lange nicht zu viel!

Copy kann man locker 54000MB/s+ erreichen und bei der Latenz recht locker < 58ns.

Gruß

Grüße.
Melde mich erst jetzt weil viel zu tun war, stressige Woche.
Ich habe auch ein Weilchen gebraucht um herauszufinden wo ich welchen Wert eintragen muss, vor allem wo du nur Zahlen angegeben hast, denn ich bin da nicht ganz so stark in der Materie drinnen.

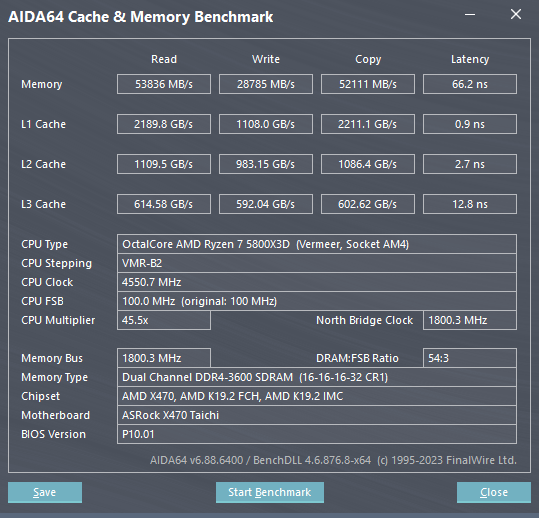

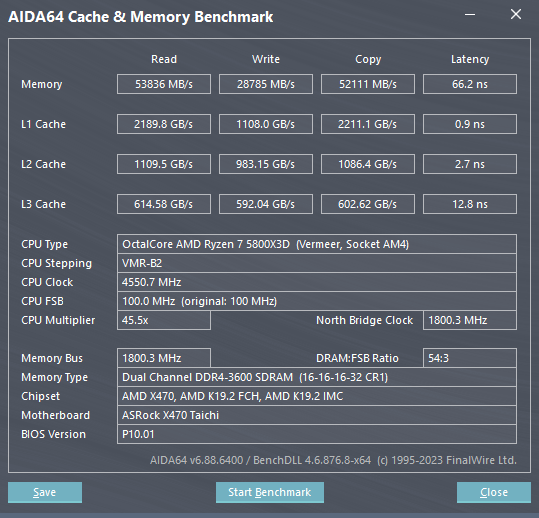

Alles eingegeben, Windows gestartet, kurz darauf habe ich den AIDA64 Test gestartet, bevor der Test zu ende war stürzte der PC ab.
Ich bin da nur ein Laie, aber ich vermute das die aggressiven Hauptlatenzen zu viel für meinen RAM war, mit deinen Sublatenzen und meinen vorherigen Hauptlatenzen lief der Test durch.
Viel hat das nicht gebracht, bisschen mehr MB bei Lesen und Kopieren, keine Verbesserungen bei den Latenzen.
Ich weiß nicht genau ob ich da weitermachen sollte, lieber die Werte fahren sollte die ich mit dem Bild gezeigt hatte, ich bin unschlüssig.



[MehlstaubtheCat]

Erst einmal immer Zentiming Screenshots und Bios Screenshots liefern.
Damit man schauen kann ob du etwas falsch eingegeben hast.
Nur ein Fehler und es geht nicht!

AIDA64 ist beim RAM nicht gut genug zum testen, bringt nix da Zeit zu investieren, da muss man so machen wie ich es geschrieben habe.

Also starten wir nochmal von vorn!

Bilder ist das A und O!

Dein Speicher ist normal mit das leichteste zum einstellen überhaupt! Für mich auf jeden Fall!

Fang nur mal an diese Timings zu verändern:

tCL 14 - 14 - 15 - 14 - 28 - 42

Alle Spannungen und anderen Werte auch:

Proc ODT 36,9 Ohm
RTTNom Disabled
RttWR RZQ/3
RttPark RZQ/1

24 Ohm bei allen vier "Str"

SOC Voltage 1,125V
VDDP 0,900V
CCD 0,975V
IOD 1,0V
DRAM Voltage 1,48V

Dann machen wir mal kleine Schritte!
Alle weitern Timings auf Auto, dann wie gesagt Screenshots und Bios Bilder

Ah bevor ich es vergesse, macht bitte 2-3 Bilder vom Innenraum deines PCs.

Gruß



[jomaster]

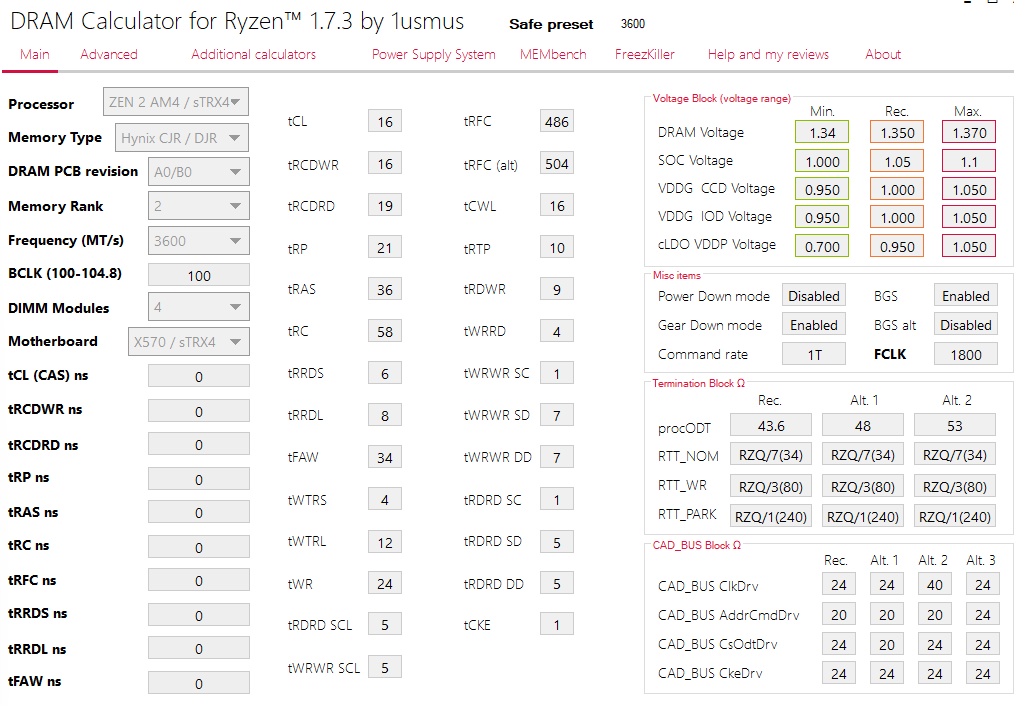

Kann man den DRAM Calculator noch heranziehen für den Start, oder gibts inzwischen bessere Werte?



[Tanzmusikus]

Jein.

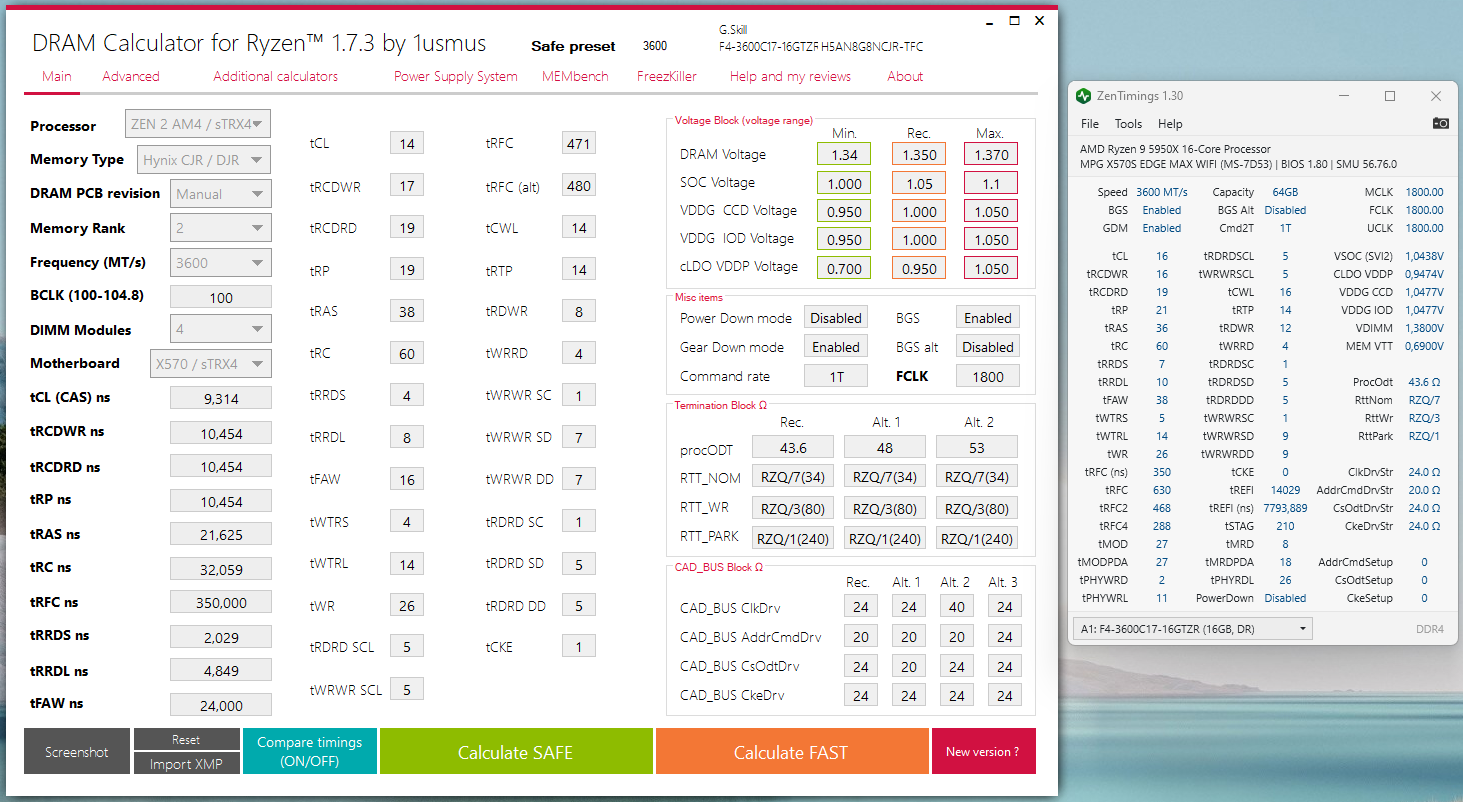

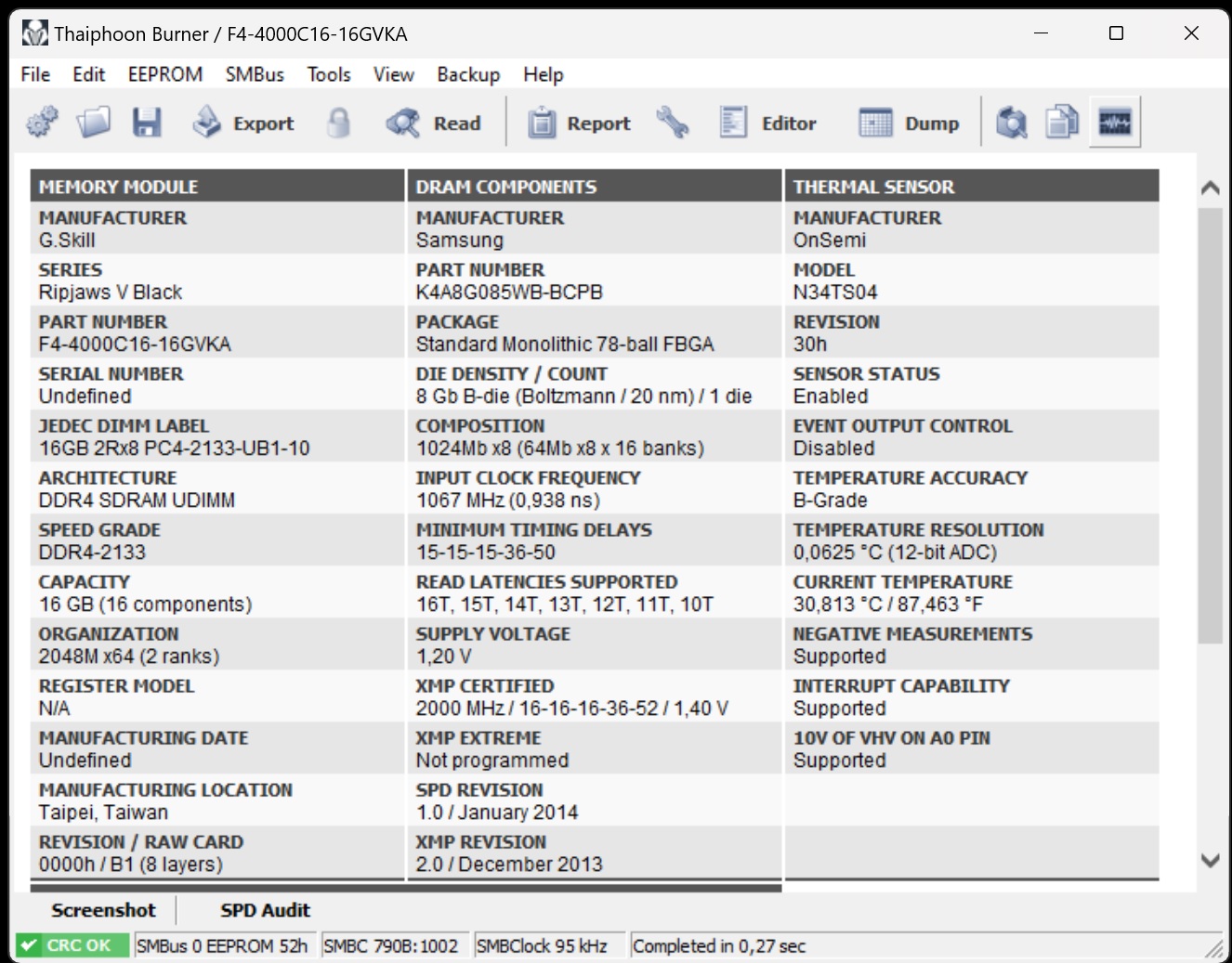

Du hast allerdings gar nicht die RAM-Daten aus dem "Typhoon Burner" in den DCfR importiert.

Für welches System möchtest Du Infos dazu haben (CPU, Board, RAM, ...)?

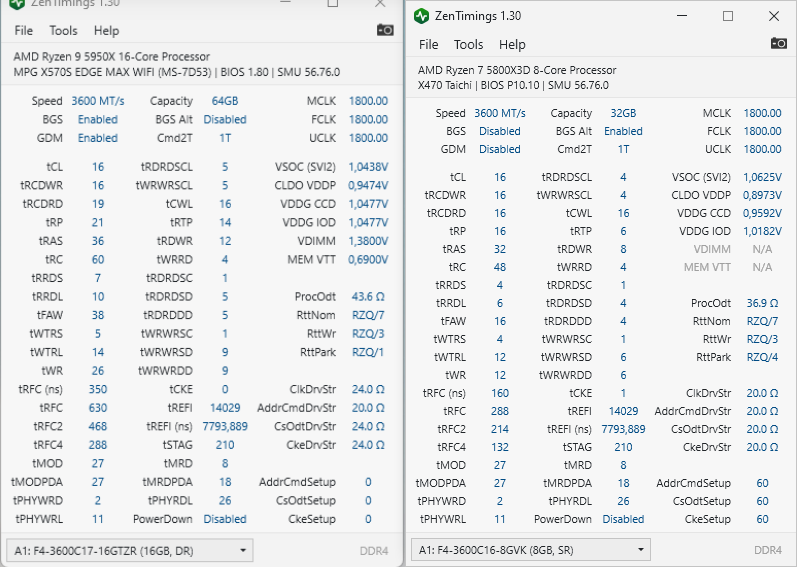

Bitte zeige einen Screenshot vom aktuellen ZenTimings.



[jomaster]

Mit den DRAM Settings bootet er nicht mehr.
Edit:
CPU: Ryzen 9 5950X / Mainboard: MSI X570S Gaming Edge Max Wifi
Arbeitsspeicher: G.Skill Trident Z 64 GB 3600 CL16



[Tanzmusikus]

Mit den DRAM Settings bootet er nicht mehr.

Ja, in der Hinsicht ist der DCfR veraltet. Es gibt auch keine neuere Version mehr.
Nimm die alten Werte und lass uns Verbesserungen finden.

Zuvor noch einige Fragen:
Hast Du 4x 16GB RAM-Module installiert ... oder 2x 32GB?
Im DCfR steht "F4-3600C17..." -> das wäre dann aber DDR4-3600 CL17 RAM (nicht CL16*).

*Würde das eher so schreiben: DDR4-3600 CL17 @ CL16 ... oder kurz: DDR4-3600 @ CL16. 😉

---

Edit:

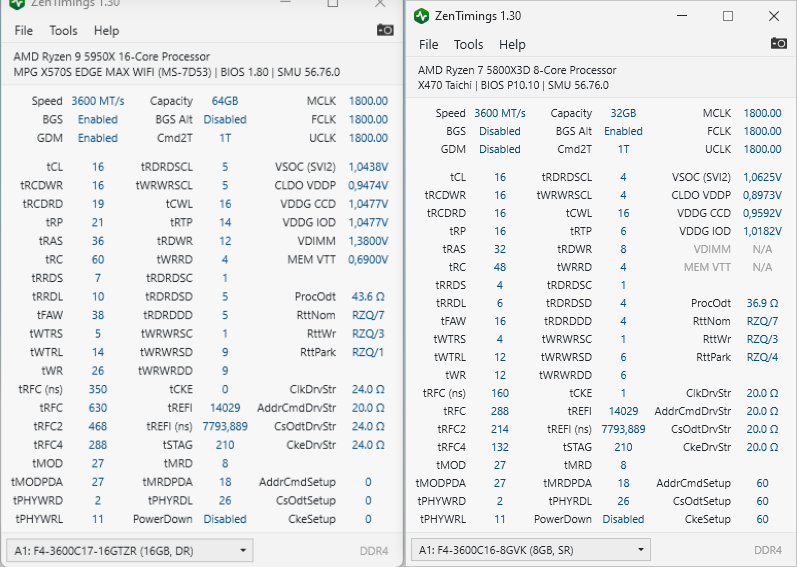

Sieht nach 4x 16GB (DR) aus.

Hast Du vielleicht sogar zwei verschiedene RAM-Kits verbaut? Wenn ja, welche genau?
In ZenTimings kannst Du auch die anderen RAM-Slots anzeigen lassen (ganz unten: A1, A2, B1, B2).
Mach da mal einen weiteren Screenshot, falls da noch andersartiger RAM verbaut ist.

P.S.
ZenTimings kann selbst Screenshots erstellen. Das Symbol dazu befindet sich rechts oben unter dem "x".
Da sieht man dann auch keine Ränder vom Desktop und alle Werte werden korrekt skaliert dargestellt. Empfehle ich.

---

Für Hynix-RAM wäre dies evtl. möglich:

tCL = 16
tRCDWR = 16
tRCDRD = 20
tRP = 20
tRAS = tCL+tRCD = 36 - 32
tRC = tRAS+tRP = 52 - 48
tRRDS/tRRDL/tFAW = 6/8/24 (oder: 5/7/20 bzw. 4/6/16)
tWTRS/tWTRL = 4/12
tWR/tRTP = 24/12 (oder: 20/10 bzw. 16/8)
tRFC = 576 (oder: 558 bzw. 540)
tRDRDSCL = 4
tWRWRSCL = 4
tCWL=tCL = 16
tRDWR=tRCD x 2 (+2 on dual rank) = 9 (oder: 8)
tWRRD = 4 (oder: 3)

VSOC = 1,0400V - 1,0600V
CLDO VDDP = 0,9000V - 0,9600V
VDDG CCD = 0,9600V - 0,9800V
VDDG IOD = 1,0000V - 1,0200V



[therealcola]

Ich hab wieder die Probleme, das sich mein System im Idle aufhängt, ohne Ereignisanzeigen oder sonstige zu generieren.

Wenn ich das System auf Energiesparmodus einstelle kann ich den das Verhalten schnell reproduzieren: Also ich bin auf dem Desktop mach nichts, hab Ryzen Master auf sehe das immer nur Kern 2 mit 200 mhz vor sich hin werkelt und dann hängt sich das System auf ohne Blue Screen etc. Hier hilft nur der Reset Knopf. Es werden auch keine Whea Errors oder sonstige ausgespuckt und Testmem5 Antutu extreme läuft übernacht durch -.-


Egal ob 3600 Mhz oder 3800 mhz Ram Takt im Bios eingestellt.
Spielt auch keine Rolle ob ich die Ram Voltage auf 1,5v festnagel.
Alle geladenen Werte im Bios sind nun Default Werte bis auf die festgenagelte 1,5v ram voltage.


Kann mir wer evt. kurz sagen an welchen Voltage Einstellungen es genau liegt das der RAM oder die CPU ( AMD 5900x ) sich im Idle verabschiedet?


Vor allem in Bezug auf Mixed Ram welches derzeit in Benutzung ist.


1 kit 2x8gb und zweites kit hat 2x16gb.


Btw das System lief Monatelang problemlos bis ich die die exakt gleichen Bios einstellungen nochmal geladen hab.... ( heute deshalb auf das neuste bios geupgradet und nur 3600 mhz default werde geladen also keine optimierte 3800 mhz Einstellung mehr aber ändert auch nix im Idle stürzt die Kiste ab. Unter last nicht.)
