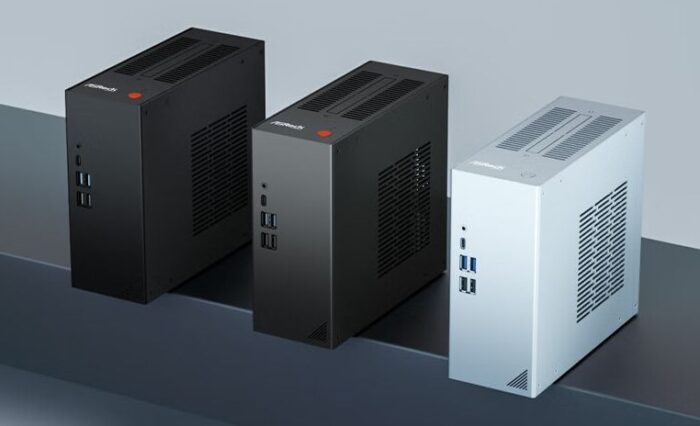

Test ASRock DeskMeet X600 im Test: 8l-Mini-ITX-System für Ryzen 8000G oder 7000X3D plus dGPU

Danke, interessanter Thread, den du da verlinkt hast.

Hab mir jetzt so ein Brot-und Butter-System zusammengebaut - Ryzen 7 8700G, NVMe SSD auf der Unterseite, Noctua NH-L9a, und ein 120mm-Gehäuselüfter auf der Oberseite. Tut was es soll als Office-PC, wobei einige Anwendungen durchaus Gebrauch von der GPU machen.

Unsicher bin ich mir beim Gehäuselüfter. Momentan bläst er, wie vom Hersteller vorgesehen, Luft IN Gehäuse HINEIN, aber ist das so richtig?

Wenn der Gehäuselüfter hochdreht, erzeugt er warscheinlich einen deutlich höheren Druck als der ungeregelte NT-Lüfter - womit sich der Luftstrom durchs NT reduziert oder gar umkehrt ... glaub, den werd ich nochmal umdrehen.

- Gibts ein einfaches Tool, um die CPU unter Last zu setzen, und gleichzeitig Temperaturen und Drehzahlen zu beobachten? (sorry, bin seit Ewigkeiten raus aus der Windows-Welt).

- Es gab mal CPU-Kühler - bestehend aud einer Wärmeaufnehmerplatte am Prozessor, einem grossen Wärmetauscher, beide verbunden durch Heatpipes, die man einmalig so hinbiegen konnte, dass allles passt. Also wie eine Wasserkühlung, nur Heatpipes statt Wasserkreislauf. Gibts sowas noch irgendwo?

@ropf
Hallo, ich habe da den Gehäuselüfter rausblasend montiert. Der ist oben plaziert und weil warme Luft nach oben steigt. Hab es auch mit reinblasend versucht, dann kommt aber mit der Zeit zu viel Staub rein.
Experimentieren kann man noch mit einem 92x25mm CPU-Lüfter und/oder mit dem Noctua-Luftführungskit. https://noctua.at/de/na-fd1

HWinfo (Free oder Pro)
https://www.computerbase.de/downloads/systemtools/hwinfo/



Ryzen 8000 geköpft

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: ropf
DerSnacker schrieb:
soo, ist nun real geworden :)

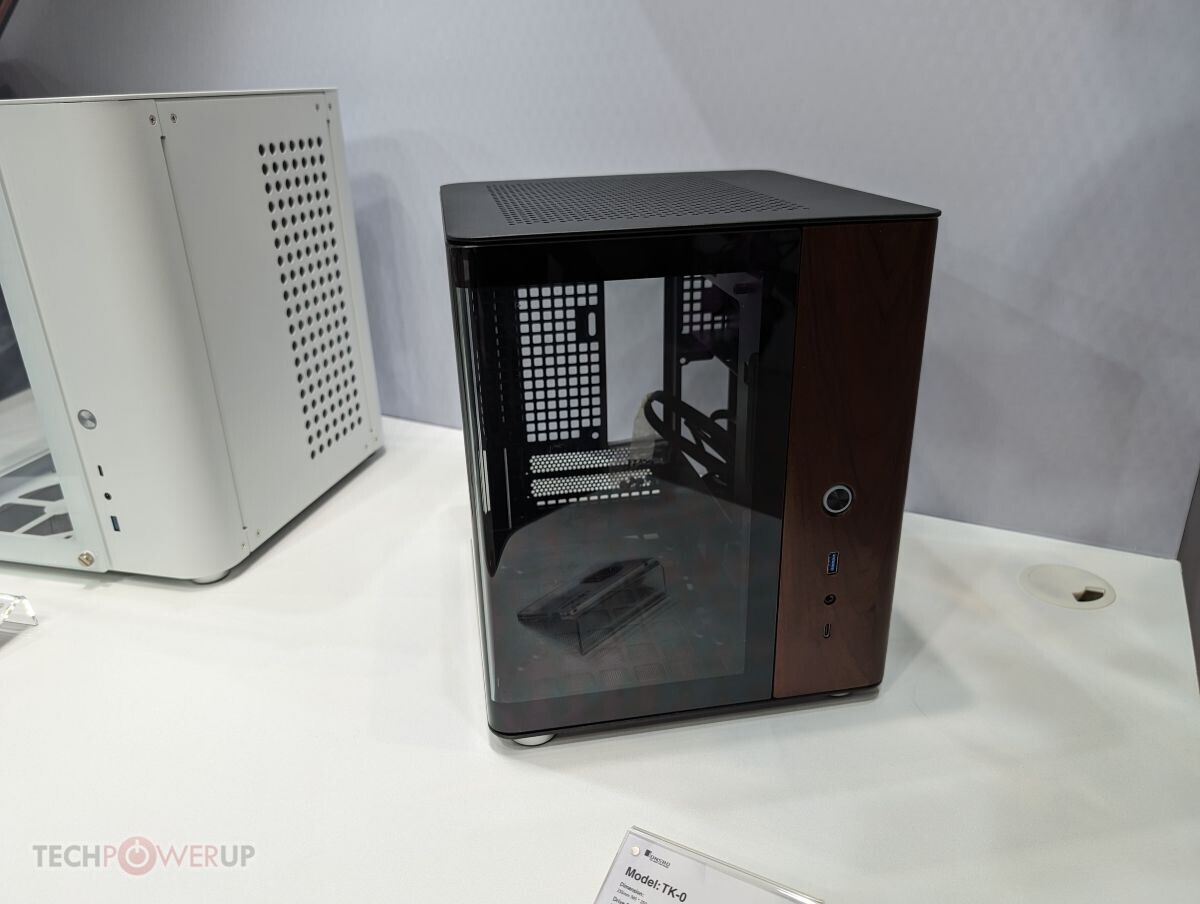

Zur Computex 2024 ist von Jonsbo nun das kleinere TK-0 dazu gekommen.
https://www.techpowerup.com/323399/jonsbo-brings-innovative-and-elegant-sff-cases-to-computex-2024


The TK-0 is a vertically partitioned cube-shaped case, but for SFF builds. The right portion of the front-panel that's over the right compartment, has a wood lining. The left compartment has a pillarless design, with a seamless L-shaped tempered glass panel. Inside there's room for Mini-ITX motherboards, graphics cards up to 23 cm in length, and CPU coolers up to 13.5 cm in height, with a 120 mm radiator mount on top. The TK-0 measures 235 mm x 250 mm x 280 mm.




Jetzt ist auch das bei der Computex 2024 vorgestellte kleinere TK-0 (ITX only) offiziell online.
https://www.jonsbo.com/en/products/TK-0black.html





Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: DerSnacker
noch kleiner?? ich hab schon ein ziemlich kleines von denen - max, ein mATX Board rein.. und nicht jeeeede Wakü ;)

Ja, ist auch nur für Mini-ITX.
TK-1 Maße: 299 x 345 x 310 mm
TK-0 Maße: 235 x 250 x 280 mm

  • Gefällt mir
Reaktionen: DerSnacker
boar.. das is heftig.. 😱 da passt meine jetzige VGA aber nicht rein.. schaaaaade.. , dennoch niedlich..

DeskMini X600

BIOS Version 2.01


2.012024/6/1311.05MBInstant Flash
Optimized CPU performance and FAN settings.
(Before updating BIOS 2.01, please update SIO firmware version 240522 first.)​
GlobalChina
1.482024/6/711.05MBInstant Flash
Enhance system compatibility​
GlobalChina
1.432024/6/311.08MBInstant Flash
First released.​
GlobalChina





Deskmini X600 Firmware Update for Box Cooler

Firmware​


VersionDateSizeUpdate methodDescriptionDownload
2405222024/6/19141KBWindows®
SIO firmware 240522 for optimized CPU performance and fan settings.
(Requires BIOS 2.01 or later version , Please refer to update procedure)​
GlobalChina


Release notes - May 22, 2024
-------------------------------------------------------------------------------
New features
- Add Fan Step feature

-------------------------------------------------------------------------------
Fixes
- None.

-------------------------------------------------------------------------------
Improvements
- None

-------------------------------------------------------------------------------
Project: X600M-STX
Version: 2024/05/22.00
Checksum (CRC32): 92241465

Preparation:
File download from ASRock website
Item Version Firmware 2024/05/22.00
BIOS 2.01 or Later version

Bootable USB drive:
A. Prepare a USB Drive must be formatted as FAT32.
B. Create an EFI bootable USB drive
https://download.asrock.com/TSD/Desktop/Tool/EFICreate.zip


FW Flashanleitung
https://www.asrock.com/support/QA/X600M-STX_FirmwareUpdate.pdf

Procedures
1. Extract the "6686_DT_Asrock_X600M-STX_240522.zip" and "X600M-STX_2.01" or
later version, then save it to a USB flash drive.
2. Boot the system and press hotkey “F11” to post into EFI Shell.
3. After booting into the EFI shell please enter: FS0: (or the number assigned to your
USB flash drive)-
4. After that, Route to NvFlash folder to Run "Flash.nsh".
5. After finished the firmware update, please shut down the system and turn off the
power for 30 seconds.
6. Turn on the power supply and into the BIOS and use the Instant Flash feature to
update the BIOS to version 2.01.

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: R O G E R
Vincy schrieb:
... Before updating BIOS 2.01, please update SIO firmware version 240522 first ...

... Firmware ... 240522 ... Windows ...
Na toll!
Und was macht man, wenn man kein Windows installiert hat?

Bios: Update: Man soll die SIO Firmware 240522 einspielen, bevor man auf BIOS 2.01 geht.
SIO-Firmware: Die Firmware benötigt BIOS 2.01.

Ähm... sehe nur ich einen Zirkelschluß?

Die Anleitung (X600M-STX_FirmwareUpdate.pdf) ist im PDF-Format. Dafür brauche ich kein Windows.
Also ist Update method Windows Quatsch.

Na ja, Windows ist halt das gängigste Betriebssystem.


Deskmini X600 Firmware Update for Box Cooler

FW Flashanleitung

https://www.asrock.com/support/QA/X600M-STX_FirmwareUpdate.pdf

Procedures
1. Extract the "6686_DT_Asrock_X600M-STX_240522.zip" and "X600M-STX_2.01" or
later version, then save it to a USB flash drive.
2. Boot the system and press hotkey “F11” to post into EFI Shell.
3. After booting into the EFI shell please enter: FS0: (or the number assigned to your
USB flash drive)-
4. After that, Route to NvFlash folder to Run "Flash.nsh".
5. After finished the firmware update, please shut down the system and turn off the
power for 30 seconds.
6. Turn on the power supply and into the BIOS and use the Instant Flash feature to
update the BIOS to version 2.01.

Flash.BAT
NVFLASH /P:NCT6686D.bin /ISP=4K /USER=252K /ERASE=64K



Das FW-Update ist wohl in erster Linie für die Lüftersteuerung im Zusammenhang mit dem ASRock Box Cooler gedacht.

Zuletzt bearbeitet:
How to easily Update BIOS ASRock DeskMeet und DeskMini X600
