Asus ROG Crosshair VI + Ryzen 7 1800x Bootfehler

Speicher ist/war immer ein wenig problematisch.
Das Hero VI hat aber Speicherprofile von The Stilt integriert. Diese sind schon mal ein guter Startpunkt fürs Ram-Tuning. Die D.O.C.P. Profile sollte man einfach komplett ignorieren.

Aber erstmal die CPU stabil bekommen, danach den Ram anfassen :daumen:

Hi,
wenn du dir das mal anschaust liegt 0D immer an den vorgenommenen Timings/Spannung/Taktraten, ok das C6H ist da etwas zickiger wie das C7H aber eigentlich beherrschbar, stelle doch mal Stillt Save für 3200 ein und teste das dann sollte das sehr viel besser laufen, wenn du mehr haben willst solltest du hier mal in der Arbeitsspeicher Bereich vorbeischauen da gibt es ne sehr guten Beitrag.

lg

Die Speicherprofile von TheStilt hatte ich auch in Benutzung (3200 Safe und Fast) Ich hab jetzt die Bänke getauscht - bin auf A1 und B1 gegangen. Wollte das auch mal ausschliessen.

Ehrlich gesagt nervt es mich etwas das es mit dem Gigabyte läuft und mit dem Asus nicht- Aber irgendwie gefällt mir das Asus so gut dass ich unbedingt das nehmen möchte.

Beim Speicher OC bin ich auch nie über 3200 MHz hinaus gegangen.

Jetzt läuft die CPU im Auto Modus und der Speicher auf 2133 MHz.
Der Neustart gerade hat zumindest mal geklappt...

Beim Neustart ist zu beachten, dass wenn du den Strom komplett trennst (Steckerleiste aus oder Master-/Slave Steckdose) der Ram wieder komplett neu antrainiert werden muss. Das kann unter Umständen mehrere Neustarts oder Probleme bei unstabilen Timings verursachen. Aber mit 2133 solltest du erstmal auf der sicheren Seite sein.

C6H und Flare X hatte ich ebenfalls in Betrieb.
Lief problemlos mit 3200 CL14 XMP und manuellen, schnelleren, 3466 CL14 genauso.
An einer grundsätzlichen Inkompatibilität dieser Kombi liegt es definitiv nicht.

Ich begebe mich da gerne in eure wissenden Hände :-)
Ich möchte nur die 4 GHz mit den 3200 MHz am laufen lassen - bin da recht bescheiden ;-)

So - noch ein kleines EDIT am rande...
hatte den Rechner jetzt 4 Stunden aus (nur ausgeschaltet - Strom am Netzteil immer vorhanden)
der erste Startversuch wurde von einem 0d quittiert - ein druck auf den reset knopf hat geholfen und danach ist der Rechner hochgefahren...

Zuletzt bearbeitet:
Hi,Hi,
kannst du mal im Bios unter der Option der Bios Profile mal deine Einstellungen in eine TXT file laden, dann sehen wir besser was du eingestellt hast, Zb. Spannung CPU und SOC, Spannung Speicher, hast du weitere Einstellungen vorgenommen zb. start Spannung des Rams oft hilft es da mal 1,400Volt einzustellen um genau dein verhalten zu verbessern.
Zu den 4G hatte ich bei meinem 1800x nicht ganz die Möglichkeit den Ram sauber zu fahren ich bin dann auf 3.95G gegangen was sehr viel weniger Spannung brauchte und der ram auch sauber dann mit 3466Cl14 lief aber mit deutlich höheen Spannungen als normal auf Ram und Soc zb.
lg

Hey - ich bin heute arbeiten und komme erst morgen vormittag dazu - ich kann aber festhalten - PC startet mit 4GHz bei 1,3875v und Speicher auf 2133MHz.

Den Rest liefere ich nach.

Klingt schonmal gut :)
Dann noch viel Erfolg weiterhin!

Kleiner Hinweis noch:
Instabiles CPU Overclocking kann die gleichen Symptome wie instabiler Speicher haben. Sollte es nachher Probleme geben, eventuell die CPU auf 3,9 oder 3,8 Ghz runtertakten und nochmal überprüfen ob der Speicher durch OC wirklich der Schuldige ist.

Guten Morgen :)

Heute morgen nach Neustart 1 "hänger" - mit druck auf reset knopf sauber hochgefahren. Wenn es so bleiben würde wäre ich ja schon fast zufrieden :D

Ich habe mal die Bios Datei gesichert und hier in den Spoiler gepackt.

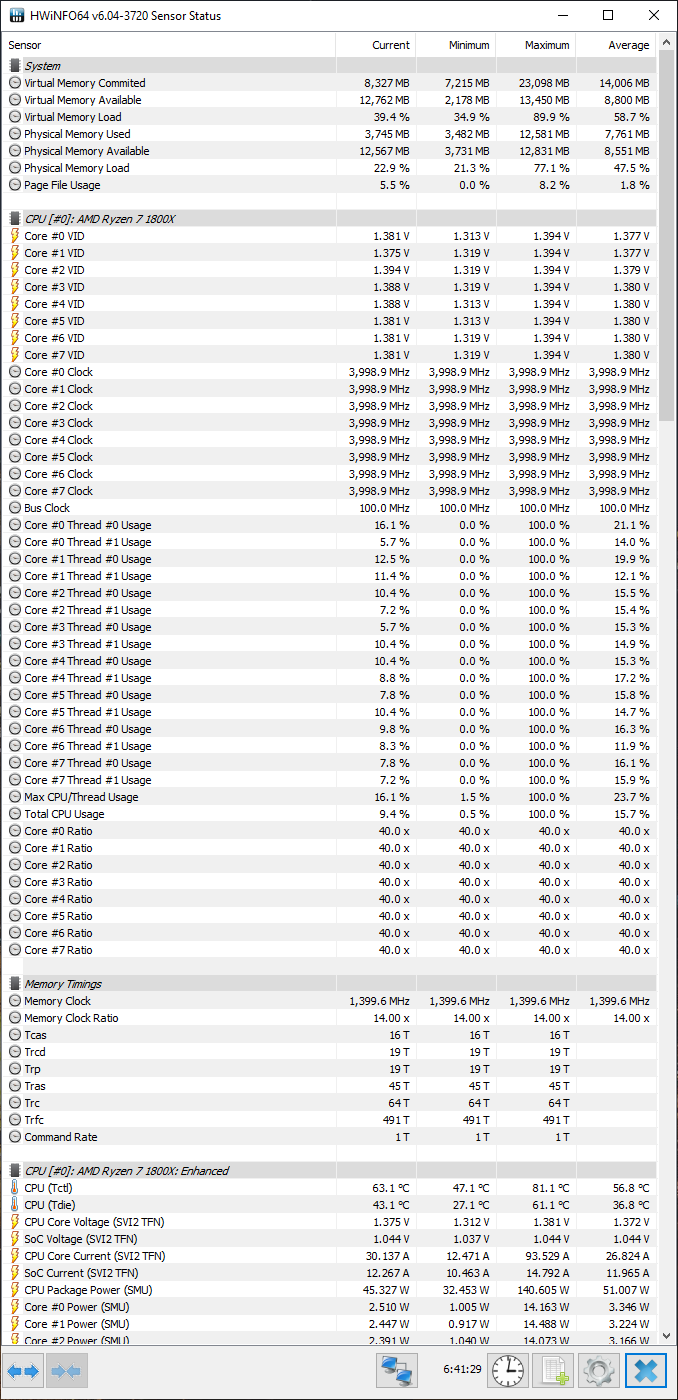

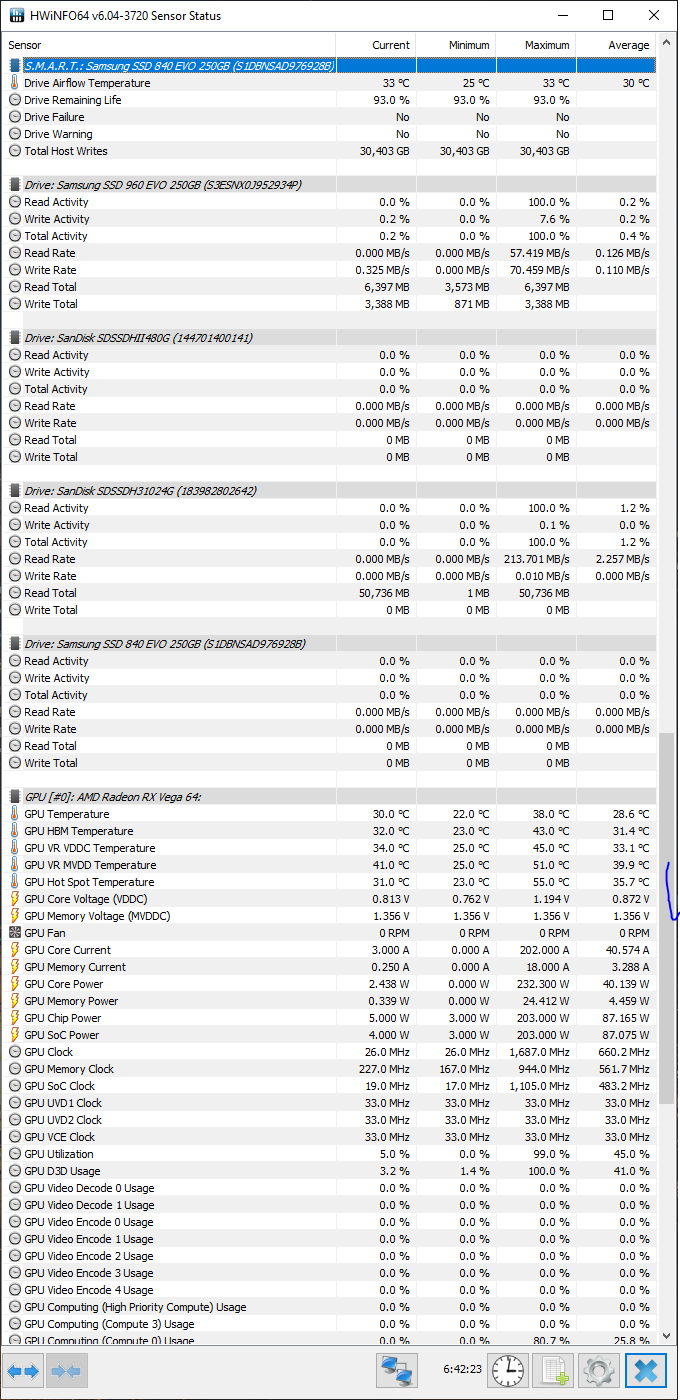

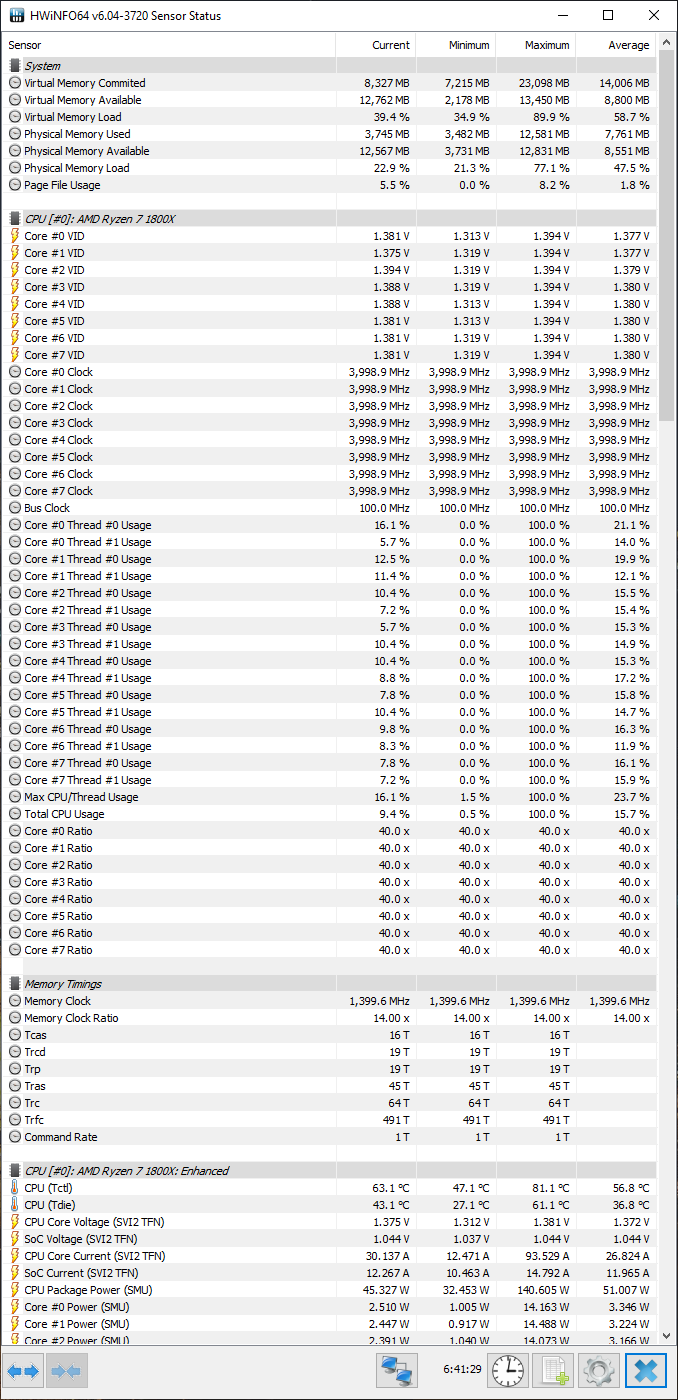

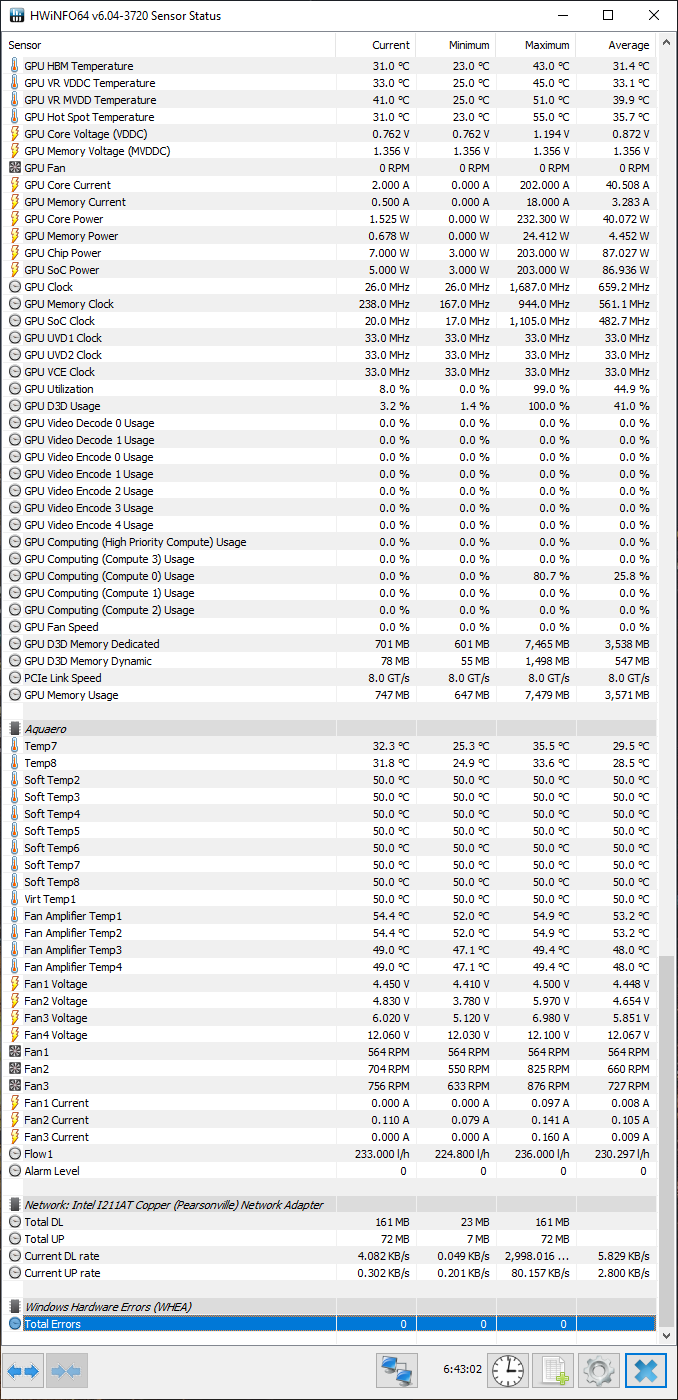

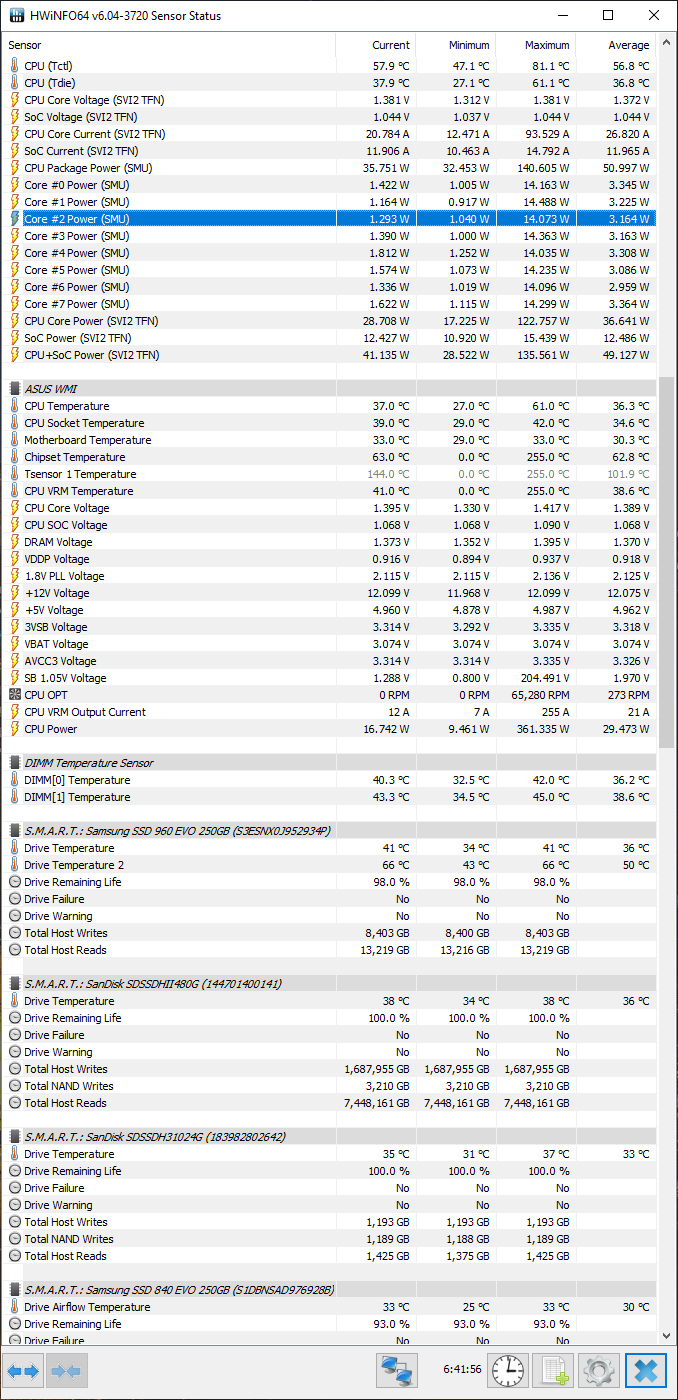

Hab ja aktuell "nur" die 4 GHz mit dem Takt sowie die 2133MHz eingestellt.

Kannte die Funktion noch gar nicht -ist ja richtig nett :daumen:

Gruß Jochen


Code:
[2019/04/05 09:08:42]
AI-Übertaktungsregler [Default]
CPU Core Ratio [40.00]
Performance Bias [Auto]
Speicherfrequenz [DDR4-2133MHz]
Core Performance Boost [Auto]
SMT Mode [Auto]
EPU Power Saving Mode (EPU-Energiesparmodus) [Deaktiviert]
TPU [Keep Current Settings]
TRC_EOM [Auto]
TRTP_EOM [Auto]
TRRS_S_EOM [Auto]
TRRS_L_EOM [Auto]
TWTR_EOM [Auto]
TWTR_L_EOM [Auto]
TWCL_EOM [Auto]
TWR_EOM [Auto]
TFAW_EOM [Auto]
TRCT_EOM [Auto]
TREFI_EOM [Auto]
TRDRD_DD_EOM [Auto]
TRDRD_SD_EOM [Auto]
TRDRD_SC_EOM [Auto]
TRDRD_SCDLR_EOM [Auto]
TRDRD_SCL_EOM [Auto]
TWRWR_DD_EOM [Auto]
TWRWR_SD_EOM [Auto]
TWRWR_SC_EOM [Auto]
TWRWR_SCDLR_EOM [Auto]
TWRWR_SCL_EOM [Auto]
TWRRD_EOM [Auto]
TRDWR_EOM [Auto]
TWRRD_SCDLR_EOM [Auto]
Mem Over Clock Fail Count [Auto]
DRAM CAS#-Verzögerungszeit [Auto]
DRAM RAS# to CAS# Read Delay [Auto]
DRAM RAS# to CAS# Write Delay [Auto]
DRAM RAS# PRE-Zeit [Auto]
DRAM RAS# ACT-Zeit [Auto]
Trc [Auto]
TrrdS [Auto]
TrrdL [Auto]
Tfaw [Auto]
TwtrS [Auto]
TwtrL [Auto]
Twr [Auto]
Trcpage [Auto]
TrdrdScl [Auto]
TwrwrScl [Auto]
Trfc [Auto]
Trfc2 [Auto]
Trfc4 [Auto]
Tcwl [Auto]
Trtp [Auto]
Trdwr [Auto]
Twrrd [Auto]
TwrwrSc [Auto]
TwrwrSd [Auto]
TwrwrDd [Auto]
TrdrdSc [Auto]
TrdrdSd [Auto]
TrdrdDd [Auto]
Tcke [Auto]
ProcODT [Auto]
Cmd2T [Auto]
Gear Down Mode [Auto]
Power Down Enable [Auto]
RttNom [Auto]
RttWr [Auto]
RttPark [Auto]
MemAddrCmdSetup [Auto]
MemCsOdtSetup [Auto]
MemCkeSetup [Auto]
MemCadBusClkDrvStren [Auto]
MemCadBusAddrCmdDrvStren [Auto]
MemCadBusCsOdtDrvStren [Auto]
MemCadBusCkeDrvStren [Auto]
CPU Load-Line Calibration (CPU-Belastungslinie-Kalibrierung) [Auto]
CPU-Leistungsbereich [Auto]
CPU VRM Switching Frequency (CPU-VRM-Schaltfrequenz) [Auto]
VRM Spread Spectrum (VRM-Streuspektrum) [Auto]
Aufgabensteuerung [T.Probe]
Phasenkontrolle [Auto]
CPU Power Thermal Control [120]
VDDSOC Load-line Calibration [Auto]
VDDSOC Current Capability [Auto]
VDDSOC Switching Frequency [Auto]
VDDSOC Phase Control [Auto]
DRAM Current Capability (DRAM-Stromfähigkeit) [100%]
DRAM Power Phase Control (DRAM-Leistungsphasensteuerung) [Extreme]
DRAM Switching Frequency (DRAM-Schaltfrequenz) [Auto]
DRAM VBoot Voltage [Auto]
VTTDDR Voltage [Auto]
VPP_MEM Voltage [Auto]
DRAM CTRL REF Voltage on CHA [Auto]
DRAM CTRL REF Voltage on CHB [Auto]
VDDP Voltage [Auto]
VDDP Standby Voltage [Auto]
1.8V Standby Voltage [Auto]
CPU 3.3v AUX [Auto]
2.5V SB Voltage [Auto]
DRAM R1 Tune [Auto]
DRAM R2 Tune [Auto]
DRAM R3 Tune [Auto]
DRAM R4 Tune [Auto]
PCIE Tune R1 [Auto]
PCIE Tune R2 [Auto]
PCIE Tune R3 [Auto]
PLL Tune R1 [Auto]
PLL reference voltage [Auto]
T Offset [Auto]
Sense MI Skew [Auto]
Sense MI Offset [Auto]
Promontory presence [Auto]
Clock Amplitude [Auto]
CLDO VDDP voltage [Auto]
APU-Spannung [Manual mode]
- CPU-Kernspannungsübergehung [1.38750]
CPU SOC Voltage [Auto]
DRAM-Spannung [1.35000]
1.8V PLL Voltage [Auto]
1.05V SB Voltage [Auto]
TPM Device Selection [Discrete TPM]
Erase fTPM NV for factory reset [Enabled]
PSS Support [Auto]
SVM Mode [Deaktiviert]
Onboard-LED [Aktiviert]
Q-Code LED Function [Aktiviert]
Hyper kit Mode [Deaktiviert]
SATA Port Enable [Aktiviert]
SATA Mode [AHCI]
NVMe RAID mode [Disabled]
S.M.A.R.T.-Statusprüfung [Enabled]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Super I/O Clock Skew [Auto]
Azalia HD Audio-Controller [Aktiviert]
PCIEX4_3 Bandbreite [Auto]
PCIEX8_2:X4/X4 Mode [Auto]
PCIEX16_1 Mode [Auto]
PCIEX8_2 Mode [Auto]
PCIEX4_3 Mode [Auto]
M.2 Link Mode [Auto]
SB Link Mode [Auto]
Asmedia USB 3.1-Controller [Aktiviert]
When system is in working state [Ein]
In sleep, hibernate and soft off states [Ein]
Intel LAN Controller [Enabled]
Intel LAN OPROM [Disabled]
USB Type C Power Switch for USB3.1_E1 [Auto]
USB Type C Power Switch for USB3.1_EC2 [Auto]
ErP-Bereit [Deaktiviert]
Restore On AC Power Loss [Power Off]
Einschalten durch PCI-E/PCI [Deaktiviert]
Einschalten durch RTC [Deaktiviert]
Netzwerk-Stack [Deaktiviert]
Gerät [SanDisk SDSSDHII480G]
Legacy USB Support [Enabled]
XHCI Hand-off [Enabled]
USB Mass Storage Driver Support [Enabled]
Generic Flash Disk 8.07 [Auto]
USB3.1_E1 [Aktiviert]
USB3_1 [Aktiviert]
USB3_2 [Aktiviert]
USB3_3 [Aktiviert]
USB3_4 [Aktiviert]
USB3_5 [Aktiviert]
USB3_6 [Aktiviert]
USB3_7 [Aktiviert]
USB3_8 [Aktiviert]
USB3_9 [Aktiviert]
USB3_10 [Aktiviert]
USB2_11 [Aktiviert]
USB2_12 [Aktiviert]
USB2_13 [Aktiviert]
USB2_14 [Aktiviert]
USB_15 [Aktiviert]
USB_16 [Aktiviert]
CPU-Temperatur(PECI) [Verwaltung]
MB-Temperatur [Verwaltung]
VRM Temperature [Verwaltung]
PCH Temperature [Verwaltung]
T_Sensor1 Temperature [Verwaltung]
CPU-Lüftergeschwindigkeit [Ignorieren]
Gehäuselüfter-1-Drehzahl [Verwaltung]
Gehäuselüfter-2-Drehzahl [Verwaltung]
Gehäuselüfter-3-Drehzahl [Verwaltung]
W_PUMP+ Speed [Verwaltung]
CPU Optionale Lüftergeschwindigkeit [Verwaltung]
AIO_PUMP Speed [Verwaltung]
W_FLOW Speed [Verwaltung]
W_IN Temperature [Verwaltung]
W_OUT Temperature [Verwaltung]
CPU-Kern-Spannung [Verwaltung]
3.3V-Spannung [Verwaltung]
5V-Spannung [Verwaltung]
12V-Spannung [Verwaltung]
CPU Q-Fan-Kontrolle [Deaktiviert]
Gehäuselüfter 1 Q-Fan-Steuerung [Auto]
Chassis Fan 1 Q-Fan Source [CPU]
Chassis Fan 1 Smoothing Up/Down Time [0 sec]
Unterer Grenzwert der Gehäuselüftergeschwindigkeit [200 RPM]
Gehäuselüfter-1-Profil [Standard]
Gehäuselüfter 2 Q-Fan-Steuerung [Auto]
Chassis Fan 2 Q-Fan Source [CPU]
Chassis Fan 2 Smoothing Up/Down Time [0 sec]
Unterer Grenzwert der Gehäuselüftergeschwindigkeit [200 RPM]
Gehäuselüfter-2-Profil [Standard]
Gehäuselüfter3-Q-Fan-Steuerung [Auto]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Smoothing Up/Down Time [0 sec]
Unterer Grenzwert der Gehäuselüftergeschwindigkeit [200 RPM]
Gehäuselüfter-3-Profil [Standard]
Wasserpumpensteuerung [Deaktiviert]
USB3_1 [Aktiviert]
USB3_2 [Aktiviert]
USB3_3 [Aktiviert]
USB3_4 [Aktiviert]
AB Clock Gating [Auto]
PCIB Clock Run [Auto]
PSPP Policy [Auto]
Schnelles Boot [Enabled]
Nächster Systemstart nach Ausfall der Stromversorgung [Normal-Boot]
AMI Native NVMe Driver Support [Enabled]
Boot-Logo-Anzeige [Aktiviert]
POST-Verzögerungszeit [2 Sek]
NUM-Zustand beim Bootup [An]
Bei Fehler auf 'F1' warten [Aktiviert]
Option-ROM-Meldungen [Aktiviert]
Interrupt 19 abfangen [Deaktiviert]
Einrichtungsmodus [Erweiterter Modus]
CSM starten [Aktiviert]
Bootgerätekontrolle [UEFI und Legacy OPROM]
Von Netzwerkgeräten booten [Legacy only]
Von externen Datenträger booten [Legacy only]
PCI-E Erweiterungskarten booten [Legacy only]
Art des Betriebssystems [Anderes Betriebssystem]
Setup Animator [Deaktiviert]
Vom Profil laden [1]
Profilname []
Im Profil speichern [1]
CPU Core Voltage [Auto]
VDDSOC Voltage [Auto]
1.8V PLL Voltage [Auto]
BCLK Frequency [Auto]
CPU Ratio [Auto]
DIMM Slot Number [Steckplatz 1]
Bus Interface (Busschnittstelle) [PCIEX16/X8_1]
RedirectForReturnDis [Auto]
L2 TLB Associativity [Auto]
Platform First Error Handling [Disabled]
Core Performance Boost [Auto]
Enable IBS [Auto]
Global C-state Control [Auto]
Power Supply Idle Control [Auto]
Opcache Control [Auto]
Custom Pstate0 [Auto]
Custom Pstate1 [Auto]
Custom Pstate2 [Auto]
Custom Pstate3 [Auto]
Custom Pstate4 [Auto]
Custom Pstate5 [Auto]
Custom Pstate6 [Auto]
Custom Pstate7 [Auto]
Relaxed EDC throttling [Auto]
Downcore control [Auto]
SMTEN [Auto]
SEV-ES ASID Space Limit [1]
Streaming Stores Control [Auto]
ACPI _CST C1 Declaration [Auto]
L1 Stream HW Prefetcher [Auto]
L2 Stream HW Prefetcher [Auto]
SMU and PSP Production Mode [Auto]
DRAM scrub time [Auto]
Redirect scrubber control [Auto]
Disable DF sync flood propagation [Auto]
Freeze DF module queues on error [Auto]
GMI encryption control [Auto]
xGMI encryption control [Auto]
CC6 memory region encryption [Auto]
Location of private memory regions [Auto]
System probe filter [Auto]
Memory interleaving [Auto]
Memory interleaving size [Auto]
Channel interleaving hash [Auto]
Memory Clear [Auto]
ACPI SLIT Distance Control [Auto]
Overclock [Auto]
Power Down Enable [Auto]
Cmd2T [Auto]
Gear Down Mode [Auto]
CAD Bus Timing User Controls [Auto]
CAD Bus Drive Strength User Controls [Auto]
Data Bus Configuration User Controls [Auto]
Data Poisoning [Auto]
DRAM ECC Symbol Size [Auto]
DRAM ECC Enable [Auto]
TSME [Auto]
Data Scramble [Auto]
Chipselect Interleaving [Auto]
BankGroupSwap [Auto]
BankGroupSwapAlt [Auto]
Address Hash Bank [Auto]
Address Hash CS [Auto]
SPD Read Optimization [Enabled]
MBIST Enable [Disabled]
IOMMU [Auto]
NBIO Internal Poison Consumption [Auto]
NBIO RAS Control [Auto]
Determinism Slider [Auto]
cTDP Control [Auto]
Fan Control [Auto]
PSI [Auto]
ACS Enable [Auto]
Enable AER Cap [Auto]
PCIe ARI Support [Auto]
CLDO_VDDP Control [Auto]
HD Audio Enable [Auto]
Block PCIe Loopback [Auto]
Force PCIe gen speed [Auto]
Processor temperature Control [Auto]
SOC OVERCLOCK VID [0]
Mode0 [Auto]
SATA Controller [Auto]
Sata RAS Support [Auto]
Sata Disabled AHCI Prefetch Function [Auto]
Aggresive SATA Device Sleep Port 0 [Disabled]
Aggresive SATA Device Sleep Port 1 [Disabled]
XHCI controller enable [Auto]
XHCI Controller1 enable (Die1) [Auto]
XHCI2 enable (MCM1/Die0) [Auto]
XHCI3 enable (MCM1/Die1) [Auto]
SD Configuration Mode [Disabled]
Ac Loss Control [Always Off]
I2C 0 Enable [Auto]
I2C 1 Enable [Auto]
I2C 2 Enable [Auto]
I2C 3 Enable [Auto]
I2C 4 Enable [Auto]
I2C 5 Enable [Auto]
Uart 0 Enable [Auto]
Uart 1 Enable [Auto]
Uart 2 Enable (no HW FC) [Auto]
Uart 3 Enable (no HW FC) [Auto]
ESPI Enable [Auto]
AMD XGBE Controller 0 [Auto]
AMD XGBE Controller 1 [Auto]
AMD XGBE Controller 2 [Auto]
AMD XGBE Controller 3 [Auto]
AMD XGBE Controller 4 [Auto]
AMD XGBE Controller 5 [Auto]
AMD XGBE Controller 6 [Auto]
AMD XGBE Controller 7 [Auto]
eMMC/SD Configure [Auto]
Driver Type [Auto]
D3 Cold Support [Auto]
eMMC Boot [Auto]

Hi,
schalte bitte core performance Boost auch aus wenn du manuell einstellungen vornimmst.
gehe bitte im Bios unter External Digi+ Pwer Controll ganz unten DRAM VBoot Voltage stell
das mal auf 1,4Volt und teste es einmal aus.
Da du sehr viel auf Auto stehen hast, könntest du dir einmal HWinfo64 besorgen und eine weile laufen lassen, die Ergebnisse einfach mal als Scree Posten.
lg

Hey,

ich habe die Änderung mal vorgenommen - DRAM VBoot Voltage auf 1,4 Volt gestellt - den Speicher habe ich dann mal bei 1,35v gelassen aber auf 2800MHz angehoben.
Core Performance Boost habe ich ebenfalls deaktiviert.

HWInfo lasse ich gerade laufen - werd gleich mal ne runde Spielen - und poste dann den Screen.

Edit: Dieser Screenshot ist nach 45 min The Division 2 - als ich HWInfo auf die "breite" strecken wollte ist es abgestürzt. Deshalb etwas blass. Aktuell stoppt es jedes mal bei "sensor CPU 15"

Ich versuch später nochmal einen einzufügen.

Gruß
Anmerkung 2019-04-06 134952.png

Zuletzt bearbeitet:
Sooo - jetzt lief HWInfo mal gute 6h - davon jetzt 2h The Division gespielt.
Das sind die Werte davon..



Anhänge

  • Unbenannt1.PNG
    141,9 KB · Aufrufe: 266
  • Unbenannt2.PNG
    140,5 KB · Aufrufe: 260
  • Unbenannt3.PNG
    141,7 KB · Aufrufe: 256
  • Unbenannt4+.PNG
    137,4 KB · Aufrufe: 268
Hi,
wie sieht es den jetzt aus hast du noch Boot fehler bekommen?
du könntest jetzt mal das Profil Stilt save nutzen um zu schauen ob dein Ram das mitmacht.
Sollten da Probleme auftauchen Takte einmal eine CPU auf 3,9G runter und prüfe das gegen.
Deine Werte sehen soweit normal aus. 1,037Volt Soc Voltage kann mit 3200 Ram etwas zu knapp sein
aber teste das erst mal.
lg

:-( Hatte heute morgen wieder Startprobleme. Mehrfach Code 8 - Dann 0d - dann hatte ich einen start im Safe Mode - und das Bios hat sich automatisch auf 2400MHz Ram zurückgesetzt.
Werde später dann mal auf 3,9GHz runtergehen.
Ich werd ncoh wahnsinnig - gibt es denn eine halbwegs vernünftige Erklärung weshalb das Asus Board so zickig ist und das Gigabyte den CPU und RAM takt problemlos macht?
Das macht mich echt bekloppt ;-)

Hi
das liegt wohl ehr an den gegebenen Auto Spannungen, das Asus fährt da weniger wie das Gigabyte.
da geht's um CPU Spannung und Soc Spannungen, das Board ist halt etwas mehr für jene die auch mehr einstellen möchten.
ich habe zb. meinen 1800x mit 3466cl14 nicht stabil mit 4g zum laufen gebracht es ist immer irgendwann instabil geworden. Dann bin ich auf 3,95g runter gegangen was dann sehr sauber bei 1,385 LLC4 lief meine Soc lag aber auch bei 1,15Volt also schon etwas über deiner inc. LLC3 für die Soc.

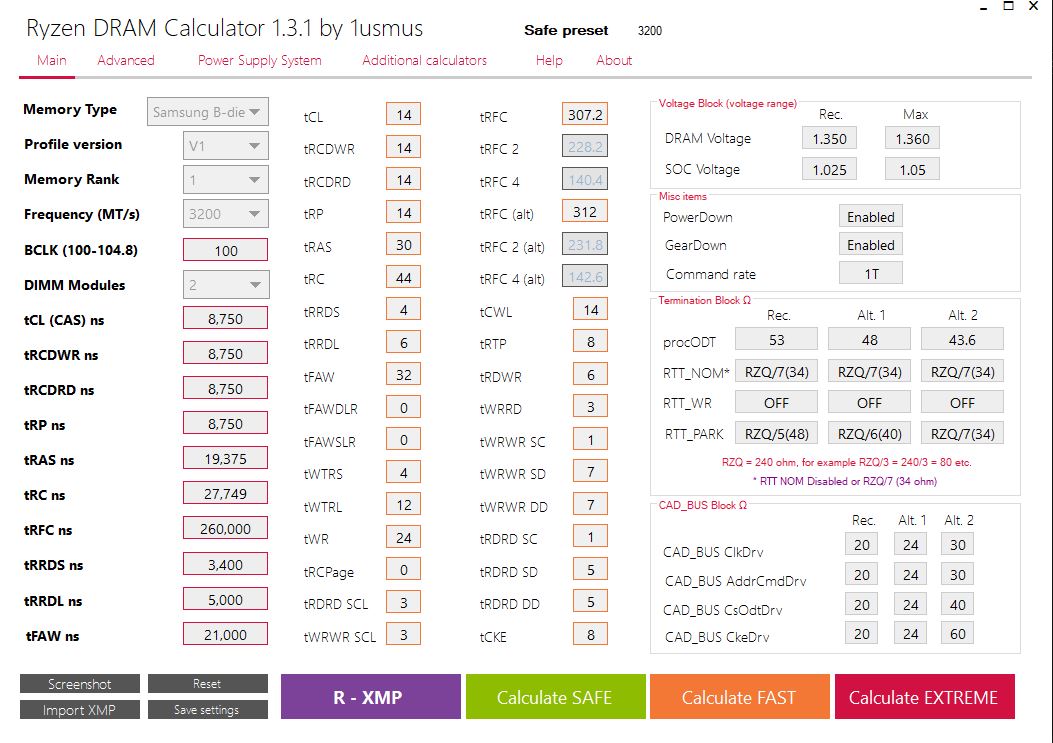

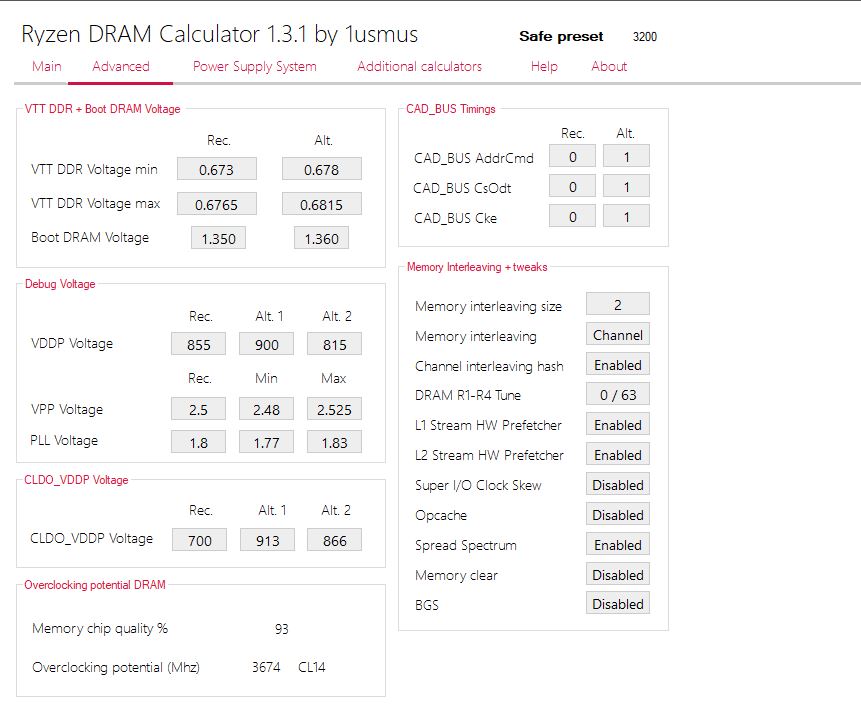

Dazu habe im noch weitere Einstellungen gemacht wie RTT das kannst du dir mal beim dem Screen anschauen das ist nen Bsp. für 3200 CL14 Save Value wichtig wären die rechten Werte auch zu setzen bei dir.


Anhänge

  • B-Die 3200.JPG
    B-Die 3200.JPG
    135,4 KB · Aufrufe: 287
  • B-Die 3200-1.JPG
    B-Die 3200-1.JPG
    84,7 KB · Aufrufe: 280
Oh gott - danke dir - ich werde mich mal daran versuchen - heute abend oder morgen :-)
Danke sehr!

So- ich habe den CPU Takt auf 3900 MHz bei den 1.3875 v gesenkt.
Den Speicher habe ich umgestellt auf 3200MHz und entsprechend deinem Vorschlag im Bios eingestellt.
Ich hoffe alles richtig eingetragen zu haben - aber die Kiste hat sauber gestartet hat sie ja eher selten getan.
Das BIOS habe ich als txt datei beigefügt.

Jetzt hoffe ich wegen dem "Kaltstart" auf morgen früh.

Code:
[2019/04/08 01:09:12]
AI-Übertaktungsregler [Manuell]
APU-Frequenz [100.0000]
BCLK_Divider [Auto]
CPU Core Ratio [39.00]
Performance Bias [None]
Speicherfrequenz [DDR4-3200MHz]
Core Performance Boost [Deaktiviert]
SMT Mode [Aktiviert]
EPU Power Saving Mode (EPU-Energiesparmodus) [Deaktiviert]
TPU [Keep Current Settings]
TRC_EOM [Auto]
TRTP_EOM [Auto]
TRRS_S_EOM [Auto]
TRRS_L_EOM [Auto]
TWTR_EOM [Auto]
TWTR_L_EOM [Auto]
TWCL_EOM [Auto]
TWR_EOM [Auto]
TFAW_EOM [Auto]
TRCT_EOM [Auto]
TREFI_EOM [Auto]
TRDRD_DD_EOM [Auto]
TRDRD_SD_EOM [Auto]
TRDRD_SC_EOM [Auto]
TRDRD_SCDLR_EOM [Auto]
TRDRD_SCL_EOM [Auto]
TWRWR_DD_EOM [Auto]
TWRWR_SD_EOM [Auto]
TWRWR_SC_EOM [Auto]
TWRWR_SCDLR_EOM [Auto]
TWRWR_SCL_EOM [Auto]
TWRRD_EOM [Auto]
TRDWR_EOM [Auto]
TWRRD_SCDLR_EOM [Auto]
Mem Over Clock Fail Count [3]
DRAM CAS#-Verzögerungszeit [14]
DRAM RAS# to CAS# Read Delay [14]
DRAM RAS# to CAS# Write Delay [14]
DRAM RAS# PRE-Zeit [14]
DRAM RAS# ACT-Zeit [30]
Trc [44]
TrrdS [4]
TrrdL [6]
Tfaw [32]
TwtrS [4]
TwtrL [12]
Twr [24]
Trcpage [0]
TrdrdScl [3]
TwrwrScl [3]
Trfc [307]
Trfc2 [228]
Trfc4 [140]
Tcwl [14]
Trtp [8]
Trdwr [6]
Twrrd [3]
TwrwrSc [1]
TwrwrSd [7]
TwrwrDd [7]
TrdrdSc [1]
TrdrdSd [5]
TrdrdDd [5]
Tcke [8]
ProcODT [53.3 ohm]
Cmd2T [Auto]
Gear Down Mode [Enabled]
Power Down Enable [Enabled]
RttNom [RZQ/7]
RttWr [Dynamic ODT Off]
RttPark [RZQ/5]
MemAddrCmdSetup [Auto]
MemCsOdtSetup [Auto]
MemCkeSetup [Auto]
MemCadBusClkDrvStren [20.0 Ohm]
MemCadBusAddrCmdDrvStren [20.0 Ohm]
MemCadBusCsOdtDrvStren [20.0 Ohm]
MemCadBusCkeDrvStren [20.0 Ohm]
CPU Load-Line Calibration (CPU-Belastungslinie-Kalibrierung) [Level 4]
CPU-Leistungsbereich [140%]
CPU VRM Switching Frequency (CPU-VRM-Schaltfrequenz) [Auto]
VRM Spread Spectrum (VRM-Streuspektrum) [Auto]
Aufgabensteuerung [T.Probe]
Phasenkontrolle [Optimiert]
CPU Power Thermal Control [120]
VDDSOC Load-line Calibration [Auto]
VDDSOC Current Capability [Auto]
VDDSOC Switching Frequency [Auto]
VDDSOC Phase Control [Auto]
DRAM Current Capability (DRAM-Stromfähigkeit) [100%]
DRAM Power Phase Control (DRAM-Leistungsphasensteuerung) [Extreme]
DRAM Switching Frequency (DRAM-Schaltfrequenz) [Auto]
DRAM VBoot Voltage [1.35000]
VTTDDR Voltage [Auto]
VPP_MEM Voltage [Auto]
DRAM CTRL REF Voltage on CHA [Auto]
DRAM CTRL REF Voltage on CHB [Auto]
VDDP Voltage [Auto]
VDDP Standby Voltage [Auto]
1.8V Standby Voltage [Auto]
CPU 3.3v AUX [Auto]
2.5V SB Voltage [Auto]
DRAM R1 Tune [Auto]
DRAM R2 Tune [Auto]
DRAM R3 Tune [Auto]
DRAM R4 Tune [Auto]
PCIE Tune R1 [Auto]
PCIE Tune R2 [Auto]
PCIE Tune R3 [Auto]
PLL Tune R1 [Auto]
PLL reference voltage [Auto]
T Offset [Auto]
Sense MI Skew [Auto]
Sense MI Offset [Auto]
Promontory presence [Auto]
Clock Amplitude [Auto]
CLDO VDDP voltage [Auto]
APU-Spannung [Manual mode]
- CPU-Kernspannungsübergehung [1.38750]
CPU SOC Voltage [Manual mode]
- VDDSOC Voltage Override [1.02500]
DRAM-Spannung [1.35000]
1.8V PLL Voltage [Auto]
1.05V SB Voltage [Auto]
TPM Device Selection [Discrete TPM]
Erase fTPM NV for factory reset [Enabled]
PSS Support [Auto]
SVM Mode [Deaktiviert]
Onboard-LED [Aktiviert]
Q-Code LED Function [Aktiviert]
Hyper kit Mode [Deaktiviert]
SATA Port Enable [Aktiviert]
SATA Mode [AHCI]
NVMe RAID mode [Disabled]
S.M.A.R.T.-Statusprüfung [Enabled]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Hot Plug [Deaktiviert]
Super I/O Clock Skew [Auto]
Azalia HD Audio-Controller [Aktiviert]
PCIEX4_3 Bandbreite [Auto]
PCIEX8_2:X4/X4 Mode [Auto]
PCIEX16_1 Mode [Auto]
PCIEX8_2 Mode [Auto]
PCIEX4_3 Mode [Auto]
M.2 Link Mode [Auto]
SB Link Mode [Auto]
Asmedia USB 3.1-Controller [Aktiviert]
When system is in working state [Ein]
In sleep, hibernate and soft off states [Ein]
Intel LAN Controller [Enabled]
Intel LAN OPROM [Disabled]
USB Type C Power Switch for USB3.1_E1 [Auto]
USB Type C Power Switch for USB3.1_EC2 [Auto]
ErP-Bereit [Deaktiviert]
Restore On AC Power Loss [Power Off]
Einschalten durch PCI-E/PCI [Deaktiviert]
Einschalten durch RTC [Deaktiviert]
Netzwerk-Stack [Deaktiviert]
Gerät [SanDisk SDSSDHII480G]
Legacy USB Support [Enabled]
XHCI Hand-off [Enabled]
USB Mass Storage Driver Support [Enabled]
Generic Flash Disk 8.07 [Auto]
USB3.1_E1 [Aktiviert]
USB3_1 [Aktiviert]
USB3_2 [Aktiviert]
USB3_3 [Aktiviert]
USB3_4 [Aktiviert]
USB3_5 [Aktiviert]
USB3_6 [Aktiviert]
USB3_7 [Aktiviert]
USB3_8 [Aktiviert]
USB3_9 [Aktiviert]
USB3_10 [Aktiviert]
USB2_11 [Aktiviert]
USB2_12 [Aktiviert]
USB2_13 [Aktiviert]
USB2_14 [Aktiviert]
USB_15 [Aktiviert]
USB_16 [Aktiviert]
CPU-Temperatur(PECI) [Verwaltung]
MB-Temperatur [Verwaltung]
VRM Temperature [Verwaltung]
PCH Temperature [Verwaltung]
T_Sensor1 Temperature [Ignorieren]
CPU-Lüftergeschwindigkeit [Ignorieren]
Gehäuselüfter-1-Drehzahl [Verwaltung]
Gehäuselüfter-2-Drehzahl [Verwaltung]
Gehäuselüfter-3-Drehzahl [Verwaltung]
W_PUMP+ Speed [Verwaltung]
CPU Optionale Lüftergeschwindigkeit [Verwaltung]
AIO_PUMP Speed [Verwaltung]
W_FLOW Speed [Verwaltung]
W_IN Temperature [Verwaltung]
W_OUT Temperature [Verwaltung]
CPU-Kern-Spannung [Verwaltung]
3.3V-Spannung [Verwaltung]
5V-Spannung [Verwaltung]
12V-Spannung [Verwaltung]
CPU Q-Fan-Kontrolle [Deaktiviert]
Gehäuselüfter 1 Q-Fan-Steuerung [Auto]
Chassis Fan 1 Q-Fan Source [CPU]
Chassis Fan 1 Smoothing Up/Down Time [0 sec]
Unterer Grenzwert der Gehäuselüftergeschwindigkeit [200 RPM]
Gehäuselüfter-1-Profil [Standard]
Gehäuselüfter 2 Q-Fan-Steuerung [Auto]
Chassis Fan 2 Q-Fan Source [CPU]
Chassis Fan 2 Smoothing Up/Down Time [0 sec]
Unterer Grenzwert der Gehäuselüftergeschwindigkeit [200 RPM]
Gehäuselüfter-2-Profil [Standard]
Gehäuselüfter3-Q-Fan-Steuerung [Auto]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Smoothing Up/Down Time [0 sec]
Unterer Grenzwert der Gehäuselüftergeschwindigkeit [200 RPM]
Gehäuselüfter-3-Profil [Standard]
Wasserpumpensteuerung [Deaktiviert]
USB3_1 [Aktiviert]
USB3_2 [Aktiviert]
USB3_3 [Aktiviert]
USB3_4 [Aktiviert]
AB Clock Gating [Auto]
PCIB Clock Run [Auto]
PSPP Policy [Auto]
Memory Clock [Auto]
Bank Interleaving [Enabled]
Channel Interleaving [Enabled]
Memory Clear [Disabled]
Schnelles Boot [Enabled]
Nächster Systemstart nach Ausfall der Stromversorgung [Normal-Boot]
AMI Native NVMe Driver Support [Enabled]
Boot-Logo-Anzeige [Aktiviert]
POST-Verzögerungszeit [2 Sek]
NUM-Zustand beim Bootup [An]
Bei Fehler auf 'F1' warten [Aktiviert]
Option-ROM-Meldungen [Aktiviert]
Interrupt 19 abfangen [Deaktiviert]
Einrichtungsmodus [Erweiterter Modus]
CSM starten [Aktiviert]
Bootgerätekontrolle [UEFI und Legacy OPROM]
Von Netzwerkgeräten booten [Legacy only]
Von externen Datenträger booten [Legacy only]
PCI-E Erweiterungskarten booten [Legacy only]
Art des Betriebssystems [Anderes Betriebssystem]
Setup Animator [Deaktiviert]
Vom Profil laden [1]
Profilname [3200vorschlag]
Im Profil speichern [8]
CPU Core Voltage [Auto]
VDDSOC Voltage [Auto]
1.8V PLL Voltage [Auto]
BCLK Frequency [Auto]
CPU Ratio [Auto]
DIMM Slot Number [Steckplatz 1]
Bus Interface (Busschnittstelle) [PCIEX16/X8_1]
RedirectForReturnDis [Auto]
L2 TLB Associativity [Auto]
Platform First Error Handling [Disabled]
Core Performance Boost [Disabled]
Enable IBS [Auto]
Global C-state Control [Auto]
Power Supply Idle Control [Auto]
Opcache Control [Auto]
Custom Pstate0 [Auto]
Custom Pstate1 [Auto]
Custom Pstate2 [Auto]
Custom Pstate3 [Auto]
Custom Pstate4 [Auto]
Custom Pstate5 [Auto]
Custom Pstate6 [Auto]
Custom Pstate7 [Auto]
Relaxed EDC throttling [Auto]
Downcore control [Auto]
SMTEN [Auto]
SEV-ES ASID Space Limit [1]
Streaming Stores Control [Auto]
ACPI _CST C1 Declaration [Auto]
L1 Stream HW Prefetcher [Auto]
L2 Stream HW Prefetcher [Auto]
SMU and PSP Production Mode [Auto]
DRAM scrub time [Auto]
Redirect scrubber control [Auto]
Disable DF sync flood propagation [Auto]
Freeze DF module queues on error [Auto]
GMI encryption control [Auto]
xGMI encryption control [Auto]
CC6 memory region encryption [Auto]
Location of private memory regions [Auto]
System probe filter [Auto]
Memory interleaving [Auto]
Memory interleaving size [Auto]
Channel interleaving hash [Auto]
Memory Clear [Auto]
ACPI SLIT Distance Control [Auto]
Overclock [Auto]
Power Down Enable [Auto]
Cmd2T [Auto]
Gear Down Mode [Auto]
CAD Bus Timing User Controls [Auto]
CAD Bus Drive Strength User Controls [Auto]
Data Bus Configuration User Controls [Auto]
Data Poisoning [Auto]
DRAM ECC Symbol Size [Auto]
DRAM ECC Enable [Auto]
TSME [Auto]
Data Scramble [Auto]
Chipselect Interleaving [Auto]
BankGroupSwap [Auto]
BankGroupSwapAlt [Auto]
Address Hash Bank [Auto]
Address Hash CS [Auto]
SPD Read Optimization [Enabled]
MBIST Enable [Disabled]
IOMMU [Auto]
NBIO Internal Poison Consumption [Auto]
NBIO RAS Control [Auto]
Determinism Slider [Auto]
cTDP Control [Auto]
Fan Control [Auto]
PSI [Auto]
ACS Enable [Auto]
Enable AER Cap [Auto]
PCIe ARI Support [Auto]
CLDO_VDDP Control [Auto]
HD Audio Enable [Auto]
Block PCIe Loopback [Auto]
Force PCIe gen speed [Auto]
Processor temperature Control [Auto]
SOC OVERCLOCK VID [0]
Mode0 [Auto]
SATA Controller [Auto]
Sata RAS Support [Auto]
Sata Disabled AHCI Prefetch Function [Auto]
Aggresive SATA Device Sleep Port 0 [Disabled]
Aggresive SATA Device Sleep Port 1 [Disabled]
XHCI controller enable [Auto]
XHCI Controller1 enable (Die1) [Auto]
XHCI2 enable (MCM1/Die0) [Auto]
XHCI3 enable (MCM1/Die1) [Auto]
SD Configuration Mode [Disabled]
Ac Loss Control [Always Off]
I2C 0 Enable [Auto]
I2C 1 Enable [Auto]
I2C 2 Enable [Auto]
I2C 3 Enable [Auto]
I2C 4 Enable [Auto]
I2C 5 Enable [Auto]
Uart 0 Enable [Auto]
Uart 1 Enable [Auto]
Uart 2 Enable (no HW FC) [Auto]
Uart 3 Enable (no HW FC) [Auto]
ESPI Enable [Auto]
AMD XGBE Controller 0 [Auto]
AMD XGBE Controller 1 [Auto]
AMD XGBE Controller 2 [Auto]
AMD XGBE Controller 3 [Auto]
AMD XGBE Controller 4 [Auto]
AMD XGBE Controller 5 [Auto]
AMD XGBE Controller 6 [Auto]
AMD XGBE Controller 7 [Auto]
eMMC/SD Configure [Auto]
Driver Type [Auto]
D3 Cold Support [Auto]
eMMC Boot [Auto]


Anhänge

Hi [U]RedAdair[/U]
das sieht schon gut aus, das solltest du jetzt einmal genauer testen ob das sauber läuft dann kannst du daran ja aufbauen und schauen was noch geht ;)
lg

Ich danke Dir schon mal recht herzlich für die Zeit die du dir genommen hast um mir bei dem Problem weiterzuhelfen :daumen: Werde meine Fortschritte hier weiter nachtragen - oder die Fehlversuche :D:alien_alt:

Zurück
Oben
