Custom WaKü im O11D Evo inkl. 4090 FE / 13900K

[Sinusspass]

also im ernst, jeder der einen Durchflussensor verbaut, verbaut ihn im Gehäuse weil 95% der Leute Ihren Mora so hinstellen das man Ihn nicht sieht.

Nur wenn der DFM ein Display hat.

Deiner Meinung nach soll er einen Quadro kaufen der am Mora platziert werden muss

Muss?

an einem Quadro kann er nur noch mehr Lüfter anschliessen was er nicht braucht

Jetzt gerade. Aber es gibt noch Aufrüstoptionen und die Erfahrung sagt, dass die Aufrüstung nicht unwahrscheinlich ist.

Deine empfohlene Quadro Steuerung braucht genauso wie die D5 Next einen USB anschluss, wohingegen die D5 Next auch keinen USB anschluss braucht, die Lüfterkurve und alles kann man auch im Display der D5 Next Pumpe einstellen.

Wenn man sich das Theater antun will...

eine normale D5 Pumpe kostet derzeit zwischen 75 und 90 Euro

sind bei mir 125 bis 140 euro für eine normale D5 mit einer Quadro Steuerung.

eine D5 Next kostet 119 Euro

Schön, die D5N ist inzwischen billiger.

, hat einen Temp Sensor und einen Virtuellen Durchfluss Sensor

Und der virtuelle DFM zählt nicht, weil er einen Haufen Schwachsinn zusammenpfuscht, Kalibrierung hin oder her.

die anschlüsse der D5 Next muss Ich ja hier nicht auszählen

Ja, ein Lüfteranschluss, der auch als DFM-Anschluss dienen kann. Der Rest ist sinnlos.

eine Quadro steuerung ist etwas für den PC, um viele Lüfter steuern zukönnen aber nicht für einen Mora

Das Quadro ist perfekt dafür, wenn man mal mehr haben will. Vor allem vereint es mit dem HF2 alles in einem Gerät.

Kann ich die 4 A20 Lüfter nicht einfach mit dem Splitter verbinden und von dort aus mit einem langen PWM auf den CPU Header und dann übers BIOS ansteuern?
Die EKWB G3 z. B. auch per PWM Verlängerung auf den Pump Header? Und den Strom über Sata vom Netzteil.

Sind halt 3 Kabel, die ich aber verstecken bzw. ansehnlich machen würde.

Geht alles, Steuerung übers Bios ist aber oft ziemlich schlecht.

Ginge das über die D5N komplett ohne?

An sich ja, ist aber ätzend und unübersichtlich mit dem kleinen Display und 3 Knöpfen. Gut, muss man einmal machen, nervt trotzdem.

Edit: Bzw. ist Aquasuite eine anständige Software?

Die mit Abstand beste Software für die Steuerung. Funktioniert halt nur mit AC-Steuerungen.

Hört sich ja nicht schlecht an, bin ja eher der Freund von entschlackten Systemen und vermeide alles was nicht absolut notwendig ist. HWinfo läuft, das war's.

HwInfo kann auf die über Usb übermittelten Daten der AC-Geräte zugreifen, wenn der Aquacomputer Hintergrunddienst läuft.



[dSi]

Heißt also die Lüfter über den X-Splitter an die D5N und von dort über USB und Sata ans MB bzw. Netzteil?

Edit: Den LED-Kram kann man aus bzw. auf Weiß schalten?

D5N über Sata ans Netzteil und über USB ans Mainboard hinten dran hiermit

https://shop.aquacomputer.de/product_info.php?products_id=3586

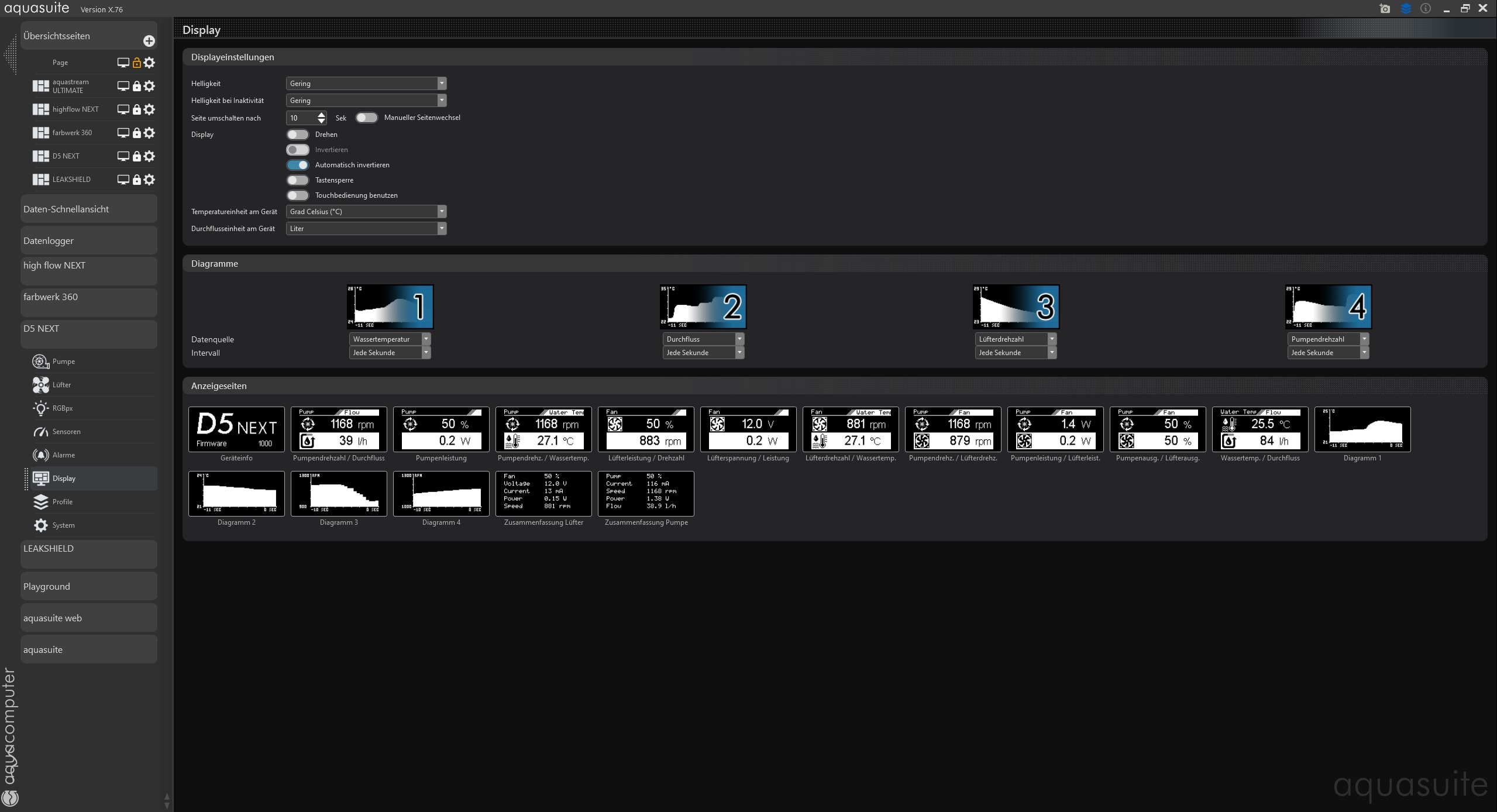

die LED beleuchtung kannste ausschalten, das was die D5 Next anzeigt kannste auch einstellen die Beleuchtung kannst du in sämtlichen farben einstellen was du auch immer willst

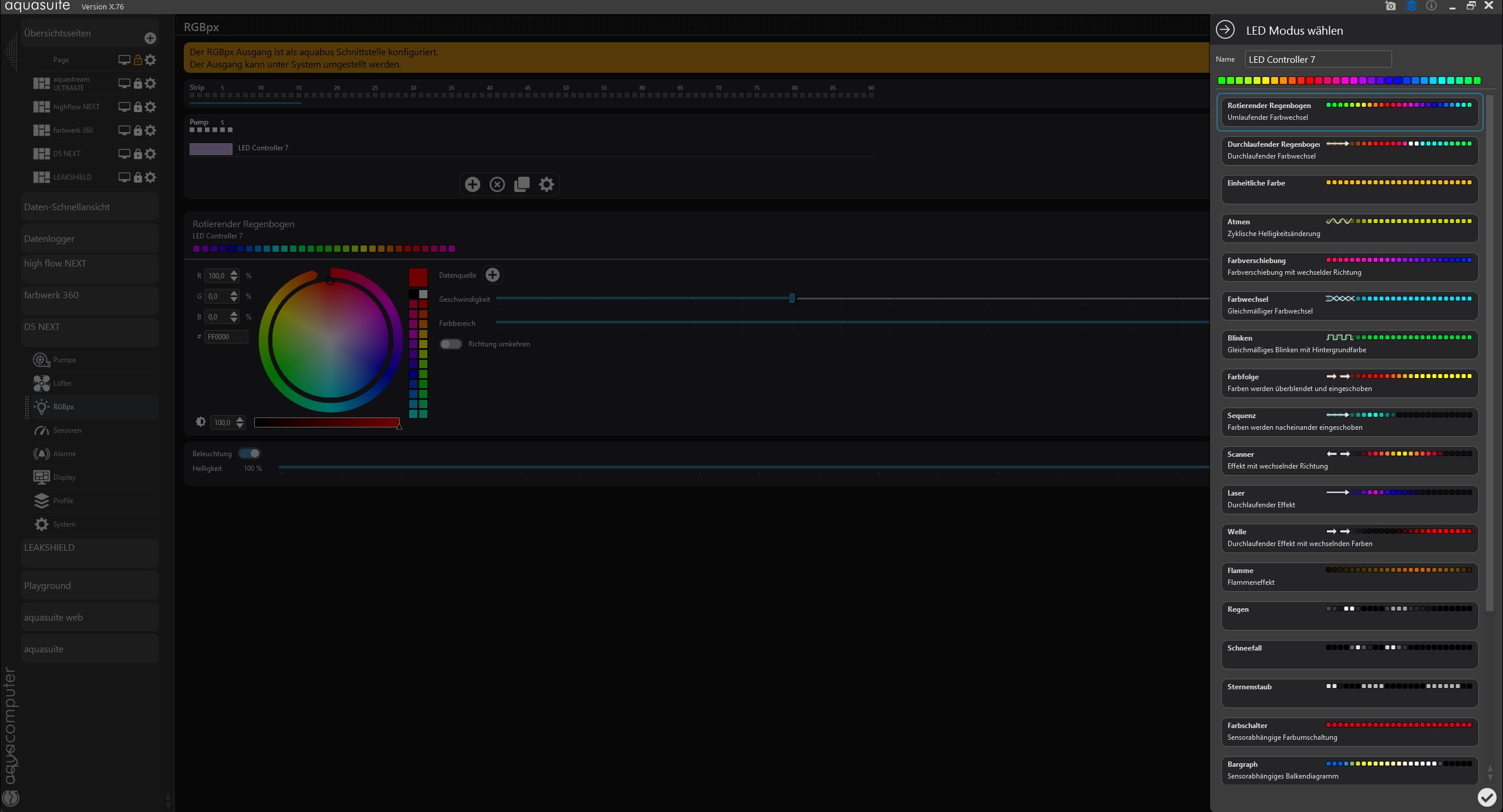

hier damit du mal einen überblick hast, die Liste der einstellen LED Modus ist noch länger nach unten



[xneo70]

Damit sich der ganze Kram lohnt, muss eigentlich schon ein Mora her.

Das stimmt. Kann ich nur bestätigen (Naja ein Nova kanns auch sein) Ich hatte 3 360 intern in einem O11 Evo und das system war zwar gemäs gekühlt (bei Hoher auslastung lief er ins TT), aber es war nicht würklich Leise.

Auch den Core1, würde ich mit einem Cryos Next tauschen (billiger und effizienter)



[O. F. I.]

Grüße.

Ich würde schon einmal gerne eine Bestellung bei Aquacomputer machen.

Die D5N, das 2m Ministecker auf USB- Kabel, den flow Next und einen 5l Kanister DP Ultra.
Pumpe und Sensor sind gerade lieferbar, deswegen ist mir das ganz lieb, sind auch gesetzt für mein Setup.
Den Rest werde ich bei Watercool und wahrscheinlich Caseking bzw. Mindfactory bestellen.

Befestigungsring für die D5N ist dabei?
Kann nicht wirklich eine klare Aussage finden.



[dSi]

Befestigungsring für die D5N ist dabei?
Kann nicht wirklich eine klare Aussage finden.

willst du die heatkiller tube ? dann brauchst du für die D5N das D5 bottom Kit bei watercool

sieht fertig dann so aus

https://www.ocgear.com.au/products/heatkiller-tube-200-d5-multiport

https://shop.watercool.de/HEATKILLER-Tube-Spare-Parts-D5-Bottom


achso die Tube gibts ja auch mit D5 bottom schon dabei

https://shop.watercool.de/HEATKILLER-Tube-200-D5

oder halt eine kleinere mit D5 bottom



[O. F. I.]

Ja, soll die Heatkiller Tube werden. Die konfiguriere ich mir bei Watercool entsprechend, ist eingeplant.

Ja, den Ring benötigt man wahrscheinlich an einer Ultitube bzw. ist der dabei.



[dSi]

nein an einer ultitube wird das anders befestigt da ist bei einer ultitube alles dabei für die D5 oder D5N montage

wusste nur nicht das die Heatkiller Tube mit D5 bottom mal wieder Lieferbar ist in sämtlichen größen

aber da musste auch gucken ob bei aquatuning oder caseking oder mindfactory eine normaler Heatkiller tube nicht im angebot ist, denn sonst biste billiger wenn du die tube einzeln kaufst und das d5 bottom kit

so sparst du 10 euro aber manchmal sind die heatkiller tubes einzeln ohne bottom im angebot



[O. F. I.]

Ich schau dann mal, den Rest werde ich übernächste Woche bestellen, da ich ab kommenden Donnerstag nochmal ne' Woche untewegs bin.

Ich gehe jetzt auch mit dem Upright Mounting Kit für die GPU. Mehr Platz und ich kann die Schläuche schöner legen.

Was nur noch offen ist, ist ein entsprechendes Sata-Kabel um die Pumpe zu befeuern.
Die Schläuche zum Mo-Ra werden nicht übermäßig lang, zwischen 1m und 1,2m.
Schau ich dann wenn alles da ist.
Ich habe meine Crimpzange abgegeben, sonst hätte ich ja selbst eins gemacht, Löten kommt nicht in Frage.
Sata-Kabel gibt es zwar bis 1m... vielleicht reicht es ja, wenn nicht, mal schauen.



[dSi]

https://www.amazon.de/gp/product/B00FOR3JPC/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

und einfach einen geflechtschlauch drum, ich hab mir damals einen stecker gebastelt um ins Gehäuse zukommen aber ich finde die bilder nicht mehr

Ergänzung (15. Dezember 2023)

Weipu steckverbinder hatte ich genommen und Sata kabel dran gelötet und geflechtschlauch

aber ich kann dir nicht mehr sagen welche WEIPU stecker das waren

die SATA kabel hab ich mir bestellt

https://www.conrad.de/de/p/weipu-sf...erie-rundsteckverbinder-sf12-1-st-716360.html und an den stecker gelötet

5 poliger WEIPU stecker

https://www.conrad.de/de/p/weipu-sf...erie-rundsteckverbinder-sf12-1-st-716019.html


und den ins Gehäuse geschraubt

https://www.conrad.de/de/p/weipu-sf...erie-rundsteckverbinder-sf12-1-st-716261.html

an dem einem das 30cm sata kabel gelötet an den anderen das 100cm sata kabel, fertig hält bombenfest

alles in dünnen Geflechtsschlauch verpackt
https://www.amazon.de/gp/product/B07XNGKS9H/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

und mit schrumpfschlauch an den enden



[O. F. I.]

Mal schauen. Keine Ahnung ob die Kabel das mitmachen würden, wenn ich an die 100cm Verlängerung, eine weitere mit 30cm hängen würde. Ins Gehäuse rein ist kein Problem, versteckt wäre es auch.



[dSi]

ich hab es doch genauso, 30cm an einem sata stromanschluss, dann an den WEIPU stecker gelötet im Gehäuse, dann von außen der andere WEIPU Stecker und dort das 100 cm Sata angelötet zur D5N pumpe



[O. F. I.]

Okay. Um den Kreislauf zu Befüllen, zieh ich alle Stecker vom Netzteil ab, nur die Pumpe bleibt dran und dann das Netzteil an der ATX-Buchse überbrücken?



[dSi]

ja mit einem überbückungsstecker

https://www.mindfactory.de/product_...ueckungsstecker--24-Pin--Schwarz_1130191.html

wenn du später den Mora mal voll hast und du trennst dein Gehäuse mit schnellkupplungen musste das nicht mehr machen. Da reicht es eine befüllflasche voll zumachen und während dem pumpen einfach nachkippen in den Heatkiller Tube, also falls du mal den GPU oder CPU Kühler wieder ausbauen musstest.

Aber am Anfang musste erstmal alles abklemmen so schnell bekommste den Mora nicht voll wie du nachkippen kannst bevor die Hardware zu heiß wird.

bestellst dir so eine https://shop.watercool.de/Spritzflasche-1000ml flasche dazu und fertig, schneidest am besten vorne die spitze ab sonst dauert es ewig bis du die flasche leer hast.

ich drück die flasche zusammen und steck den schnorchel in den 5 liter DP Ultra kanister und 1 minute ist sie voll gesaugt.



[O. F. I.]

Hallo.

Heute ist bereits das Paket von Aquacomputer angekommen, inkl. der D5N und dem flow next.

Ich bin nun am Überlegen ob ich nicht doch mit dem Stufenbohrer Löcher für Schnellverschlüsse mit Schottverschraubung ins Gehäuse bohre.

Habe an die hier gedacht : https://shop.watercool.de/Schnellkupplung-female-Schottverschraubung

Dazu natürlich passend den Papa an den Schlauch.
An der Verschraubung, innen im Gehäuse, zurück zum Mo-Ro führend, würde ich dann den flow next anschließen wollen.
Ist das sinnvoll den Sensor an die Schnellkupplung?
Hoffe ich habe das verständlich erklärt.

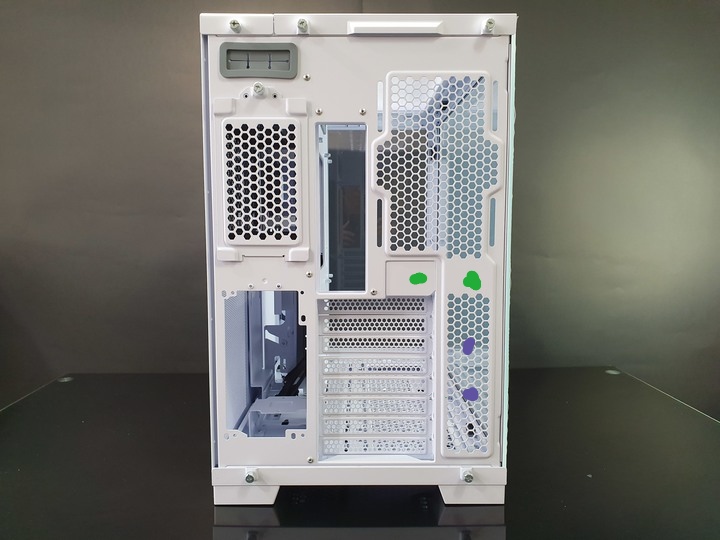

Wollte je nachdem, an einer der markierten Stellen, die Durchführungen bohren.

Grüße



[Midnight Sun]

Sinnvoller wäre es, die Schottverschraubungen auf der Rückseite des Mainboards zu montieren und dort, das Netzteil oben montieren, so das unten Platz für die Schläuche wäre.

Die Blende wird ersetzt durch ein Blech zB aus Edelstahl, Alu oder man nutzt dafür eines der fertigen Bleche aus dem Baumarkt. Auch Acrylglas wäre hier eine Möglichkeit.

Eine andere und bessere Wahl wäre es, eine PCI-Slot Durchführung zu verwenden:
https://shop.watercool.de/PCI-Slot-Durchfuehrung



[O. F. I.]

Das mit der PCI-Slot Durchführung ist der ursprüngliche Plan gewesen und nach wie vor eine Option. Ich überlege momentan ein paar Sachen durch.
In der Rückkammer möchte ich allerdings keine Schläuche haben.
Ich überlege eben noch wo der DFM hinkommt.
Man könnte ihn ja auch mit einem Doppelgewindeadapter an die Durchführung anschließen.

Und an die Durchführung könnte man doch eine Schnellkupplung mit G1/4 Gewinde schrauben:
https://www.caseking.de/koolance-qd...FBcrx13XJYg2aMZqXxSddkAaAm35EALw_wcB#comments

Würde das große Auswirkungen auf den Durchfluss haben?!?

Ich kann natürlich auch Schnellkupplungen in die Schläuche zum Mo-Ra setzen.
Erstere Lösung fände ich persönlich vom praktischen und Optik besser.



[Midnight Sun]

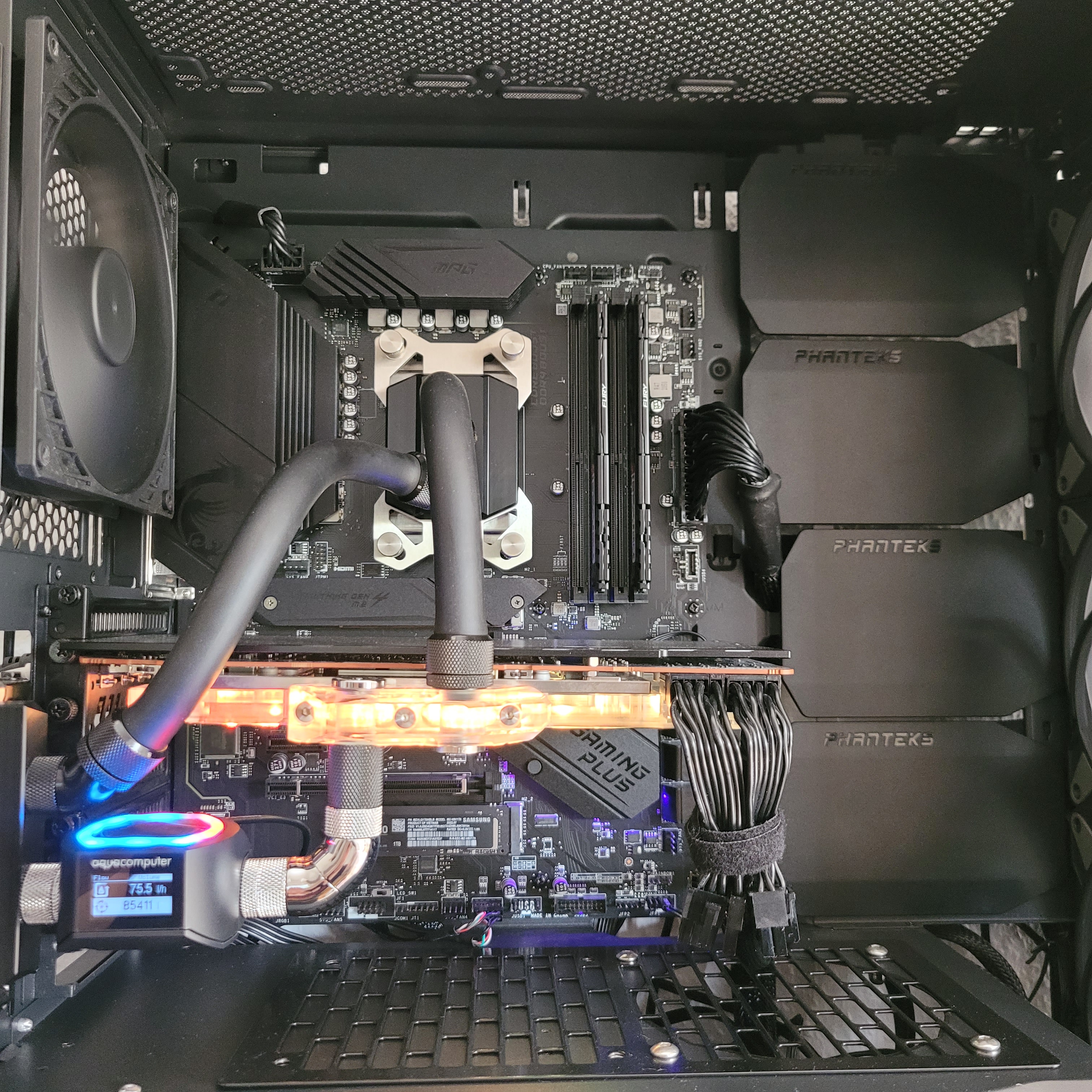

Aktuelles Stand bei mir, da ich mit dem Umbau ins O11EVO noch nicht angefangen habe.



[O. F. I.]

So ziemlich genauso habe ich das mit dem Sensor gemeint. Wie findest du die PCI-Slot Durchführung, auch im Zusammespiel mit der Installation mit dem Sensor. Irgendwelche Einschränkungen? Hast du Schnellkupplungen hinten an der Durchführung?



[Midnight Sun]

Ich hatte Einschränkungen, allerdings liegt das Problem in meiner Person. 🫣
Es sollte einigermaßen gut aussehen, nicht zu viel Schlauch unnötig im Gehäuse liegen/hängen und letztlich muss das Ganze dann auch noch passen.

Das größte Problem ist die passende Schlauchlänge und die dazu nötigen Adapter zu finden. Die Fittinge sind auch alles andere als locker draufgeschraubt.
Stellenweise hatte ich wunde Fingeraußenseiten. ...hab mir dann zwei Tage später einfach eine passende kleine Zange gekauft und beide Seiten mit Schrumpfschlauch versehen.

Bzgl. Einschränkungen wäre noch, ich kann im P500A nicht den untersten PCI-Slot verwenden.
Ich glaube beim EVO ist es das selbe.
"Hier kann ich die aber morgen mehr zu sagen, habe das Gehäuse schon ein paar Tage aufm Tisch stehen".


Außen habe ich je ca. 30cm Schlauch und dann kommen erst die Schnellkupplungen.



[O. F. I.]

Danke das du Deine Erfahrungen teilst.
Das "Problem" mit der Durchführung und der Slotblende wird bei mir kein großes Thema werden, die Graka kommt hängend neben das MB.
