Letzte Bilder zum FX5800 Ultra Umbau, fehlen hier glaube ich noch.

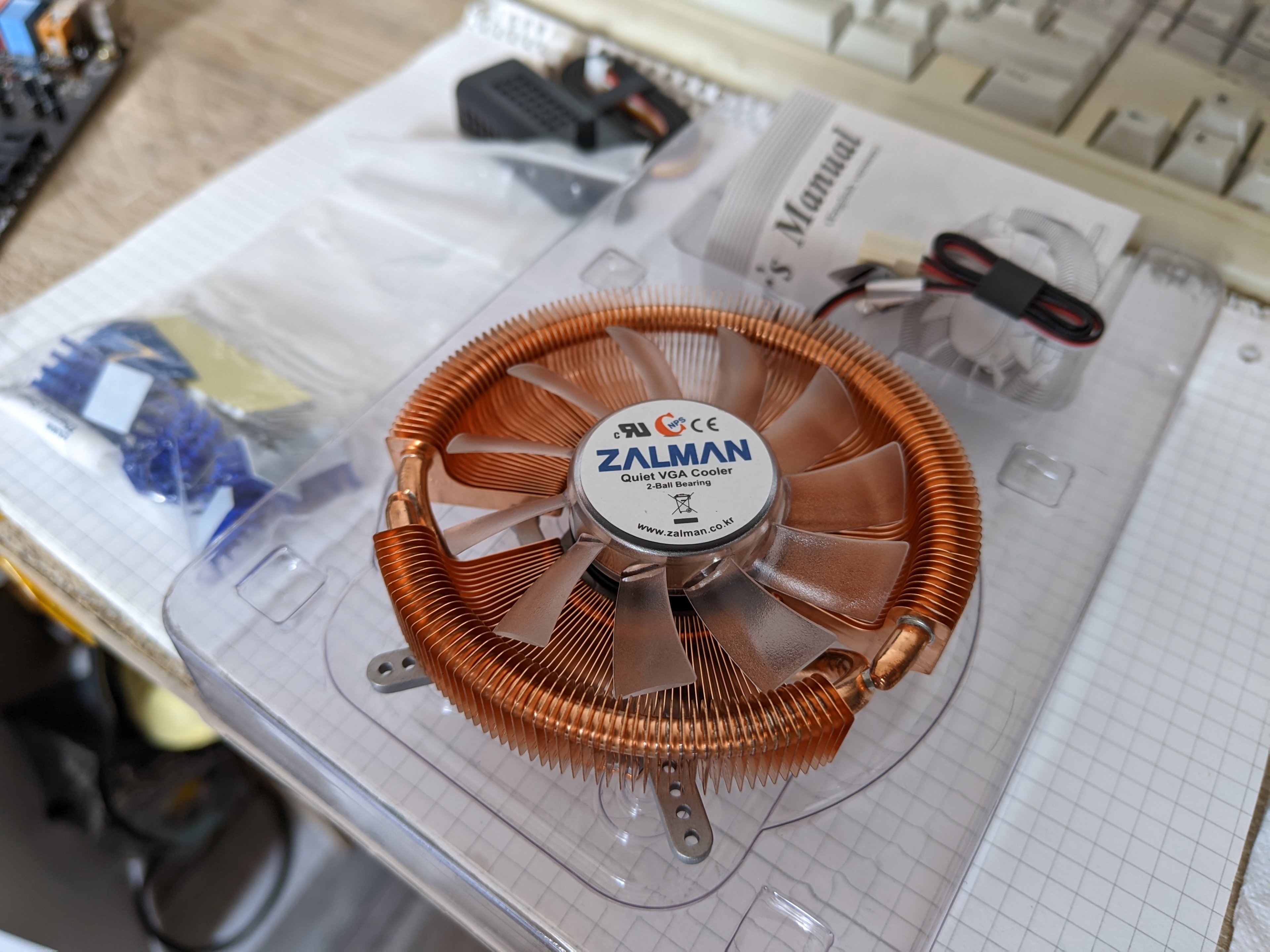

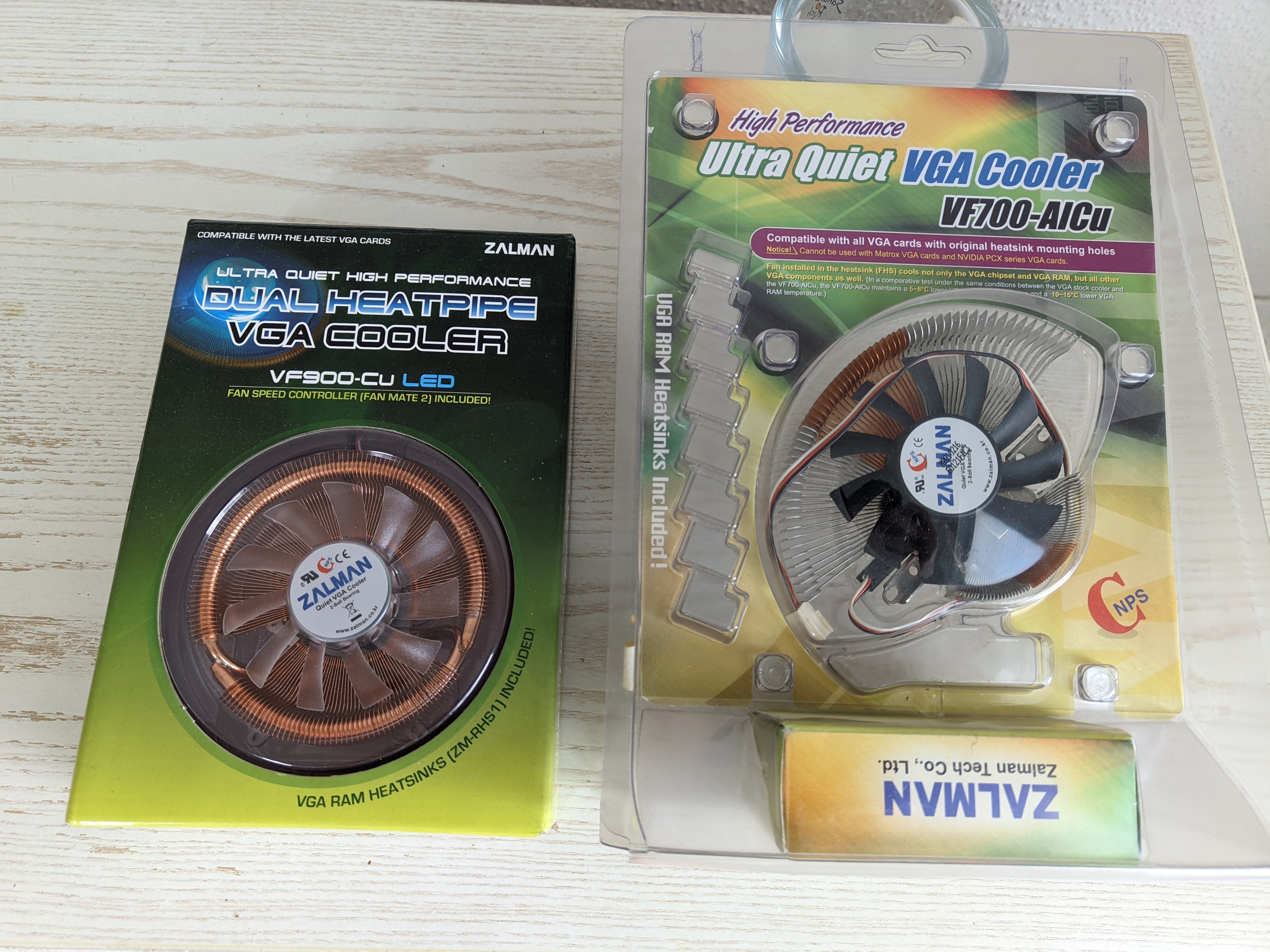

Kühler besorgt, war sogar noch neu, unbenutzt und mit original Zahlungsbeleg:

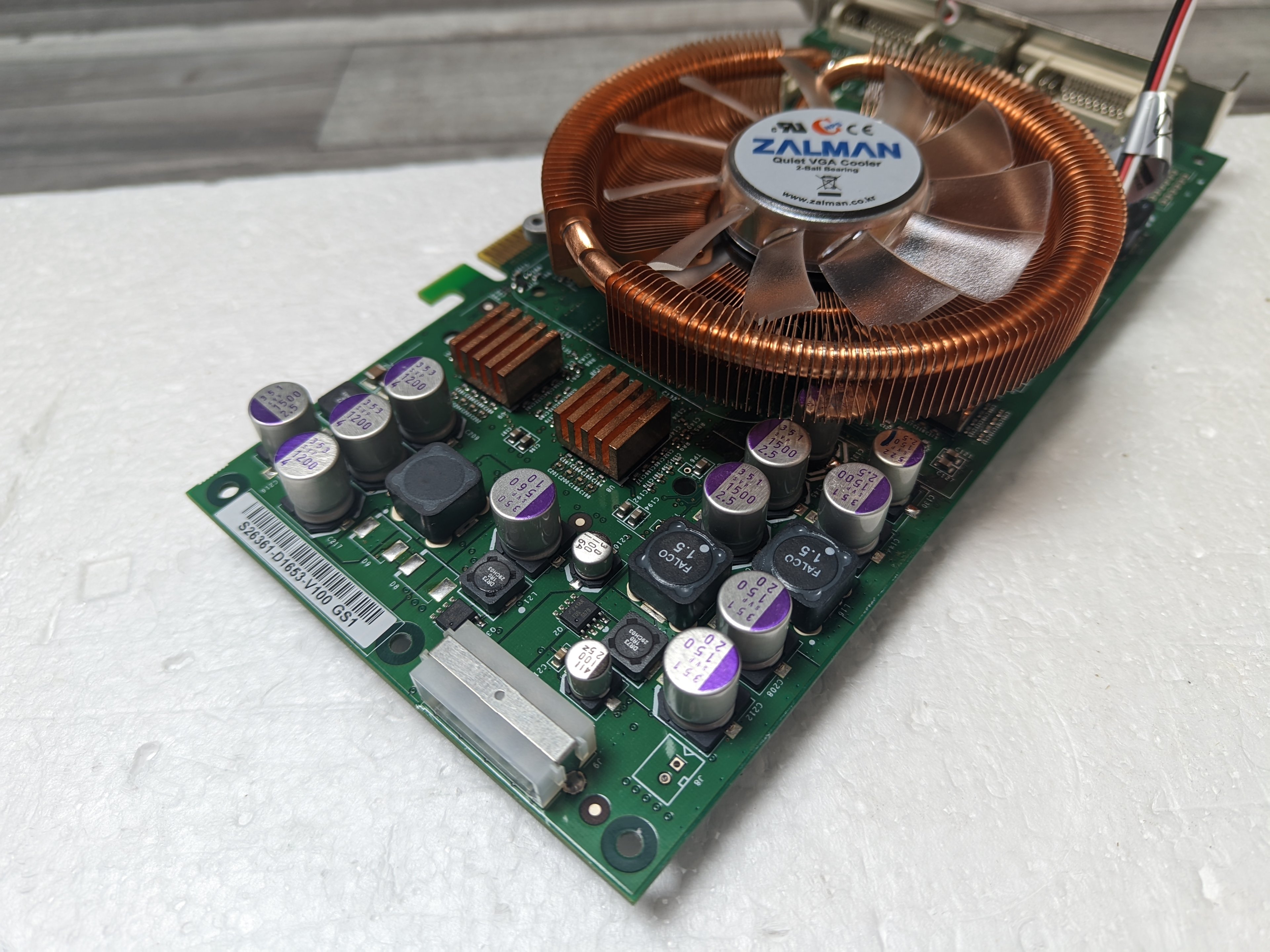

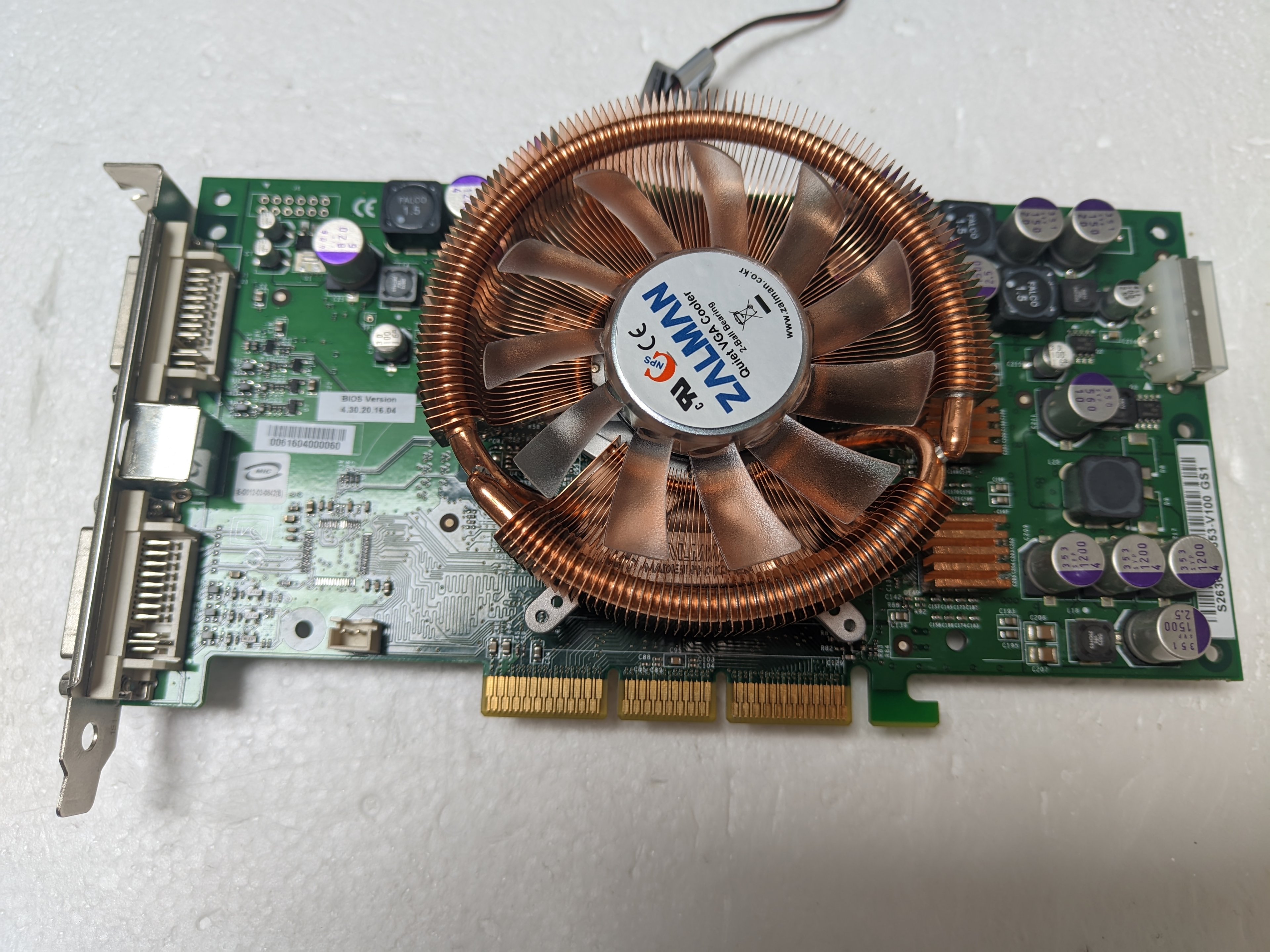

Mit ein paar Kupferkühlern installiert, die ich noch rumliegen hatte. Nicht viel Oberfläche, aber viel Masse, und hält den Ram erstaunlich kühl.

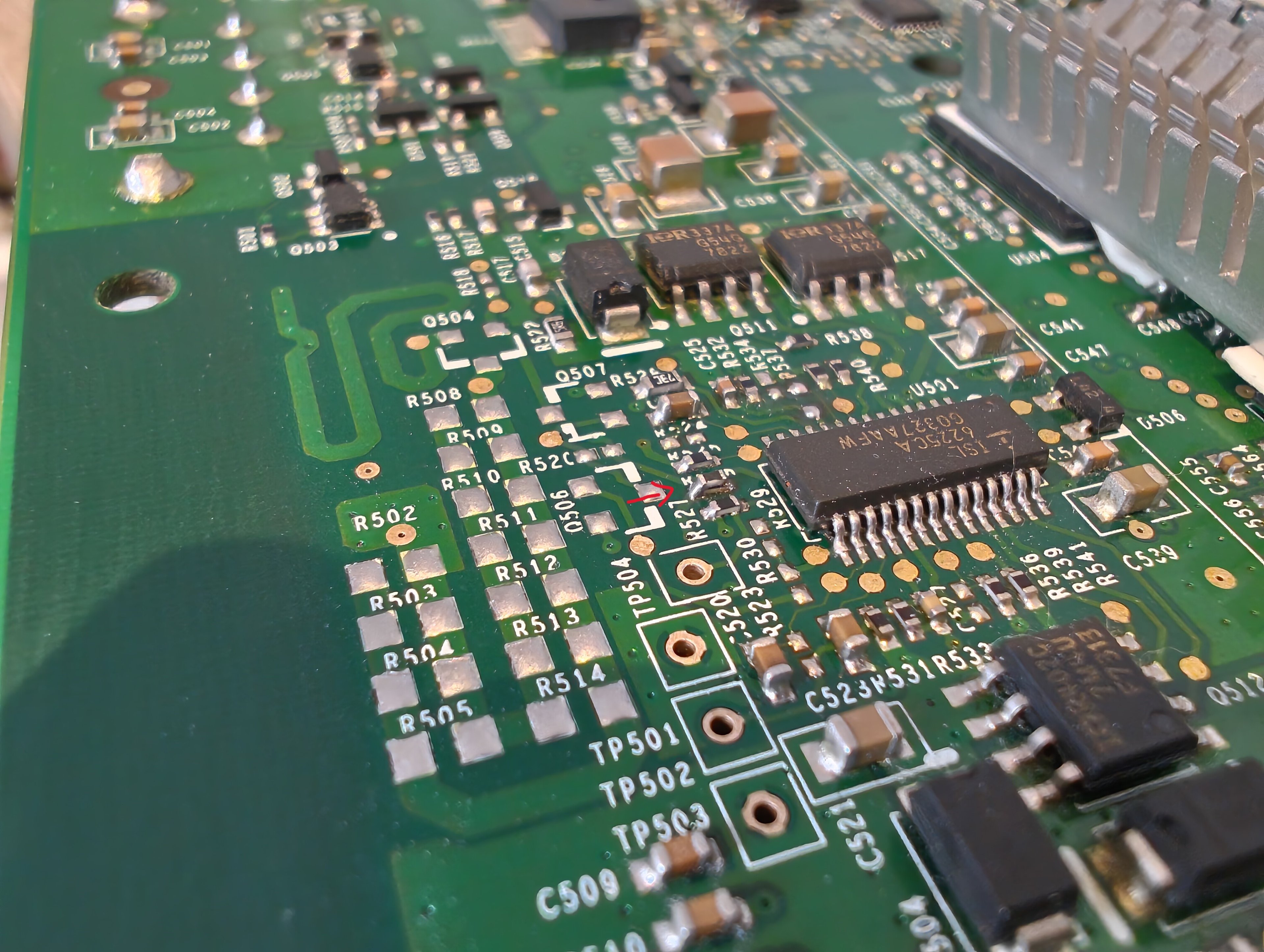

Modifikation für die Ram-Spannung von 2,3 auf 2,5V (einfach 10K Widerstand obendrauf gepappt).


4800 <-> FX5800 Ultra
1720382543129.jpeg01 500-1000.JPG

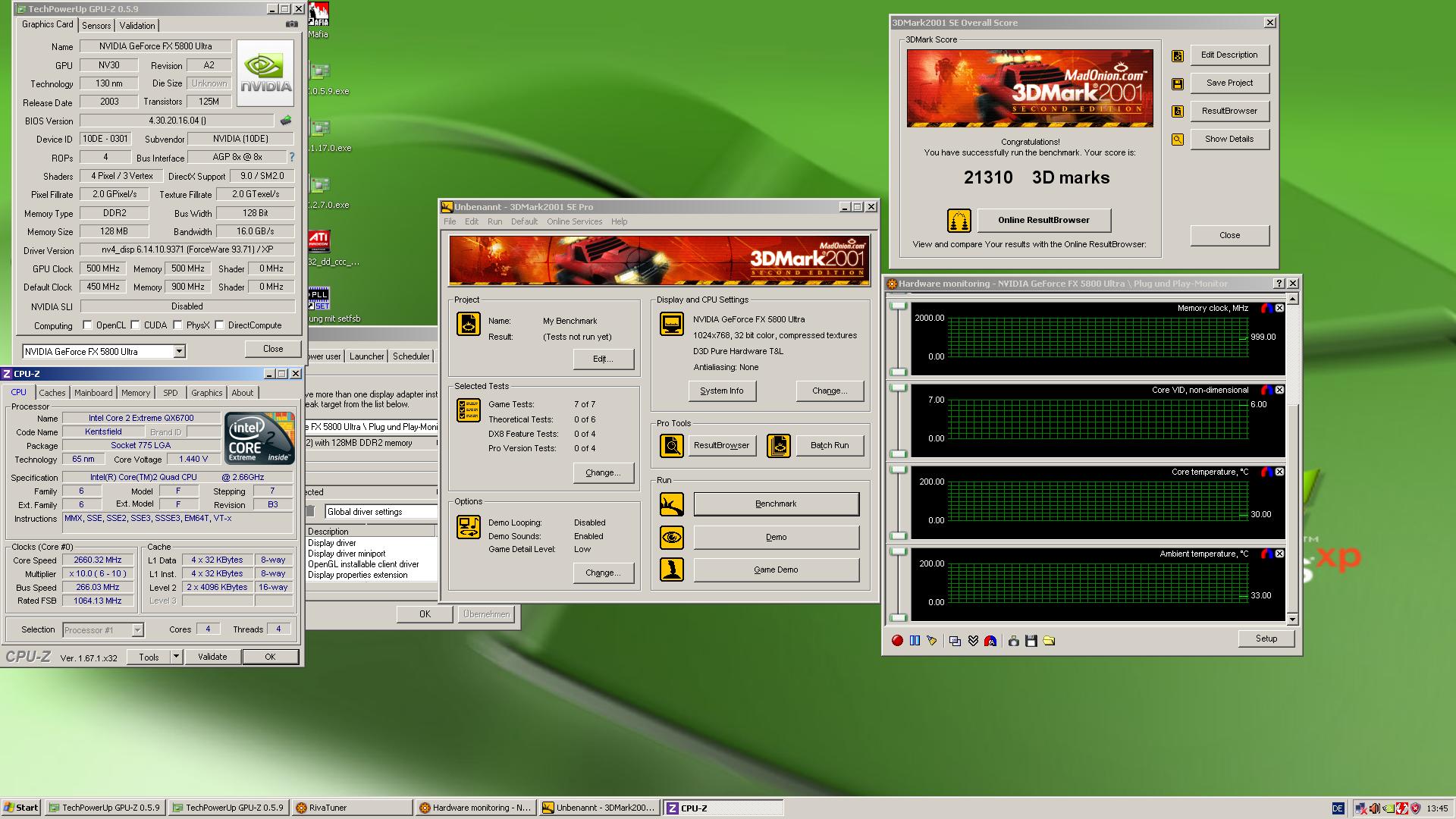

500/500MHz BIOS ist mittlerweile geflasht und ich hab schon ordentlich Prince of Persia auf der Karte gezockt. Funktioniert einwandfrei, was ich immer noch erstaunlich finde, bei den ganzen Mods. ^^

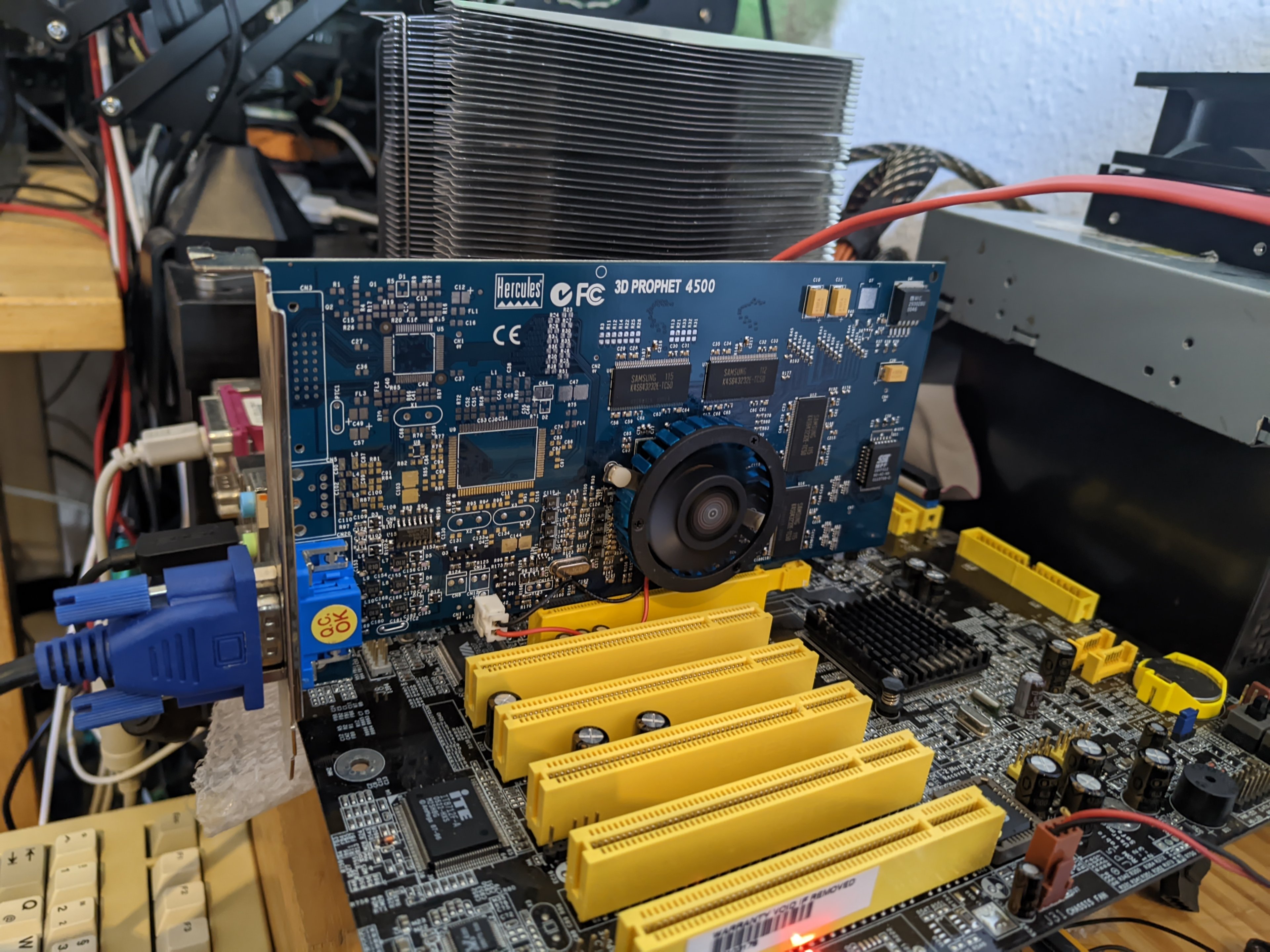

Bonusbild: Kyro 4500 64MB auf DFI NF3 Ultra-D. Muss ich mal auf meinem Pentium 3 Dual CPU Board in Betrieb nehmen und zünftig Serious Sam: First Encounter durchspielen. Second Encounter ist nämlich nen guter Kandidat für die 5800U und man darf ja den Plot des ersten Teils nicht verpassen :freak:


Anhänge

  • 1720382435318.jpeg
    1,2 MB · Aufrufe: 56
  • Gefällt mir
Reaktionen: Whetstone, Cassiopea, cl4w und 16 andere
_chiller_ schrieb:
Star Trek Elite Force war damals auf der Gold Games 5 oder 6 drauf, das hatte auch einen erstaunlich guten Multiplayer.
Sehr richtig. Gold Games 5 war es.


Anhänge

  • IMG_20240708_091855.jpg
    4,3 MB · Aufrufe: 103
  • Gefällt mir
Reaktionen: Stereosound, NiXoN, Iceman87 und 7 andere
@Stratotanker ich hatte in der Vergangenheit immer mal Probleme mit Unisound und alten 286/386er Boards. Die Soundkarte schien defekt, lief aber mit Unisound und einem 486er perfekt.

@masterchief hast du die bei deinem FX 1000 Umbau, die zwei fehlenden Kondensatoren nachdem erreichen der 500/500 aufgelötet?
Ich habe Anfang des Jahres den gleichen Umbau gemacht, konnte den Speichertakt, trotz "gutem" Speicher (GC1K) nicht erreichen.
Jetzt bin ich mir aber gar nicht mehr sicher, ob ich den Vmod gemacht hatte...da muss ich wohl nochmal ran.

  • Gefällt mir
Reaktionen: andi_sco
Prauscht schrieb:
@masterchief hast du die bei deinem FX 1000 Umbau, die zwei fehlenden Kondensatoren nachdem erreichen der 500/500 aufgelötet?
Ich hab die Karte bis 450/450 getestet und dann den Rest gemacht (vMod Mem, Kondensatoren, Timings). Die Elkos sind aber eher der Vollständigkeit halber - das dürfte nichts machen, die wegzulassen.

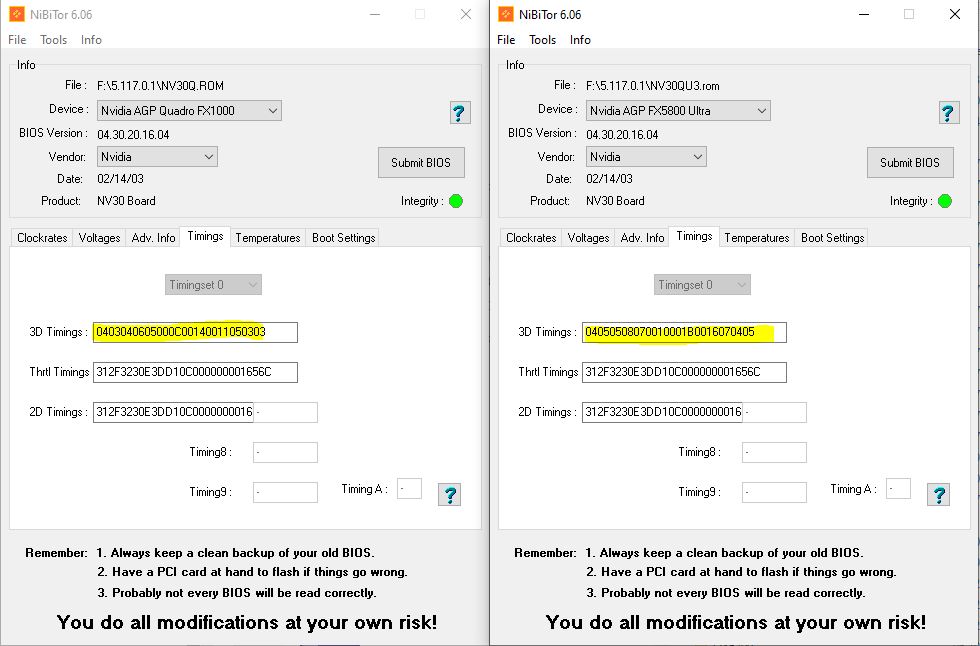

Wichtig ist, die Ultra-Timings zu verwenden. Die Quadro Timings sind deutlich straffer. Hier der Vergleich:



Links Quadro, rechts Ultra. 4-3-4-6-5 zu 4-5-5-8-7.

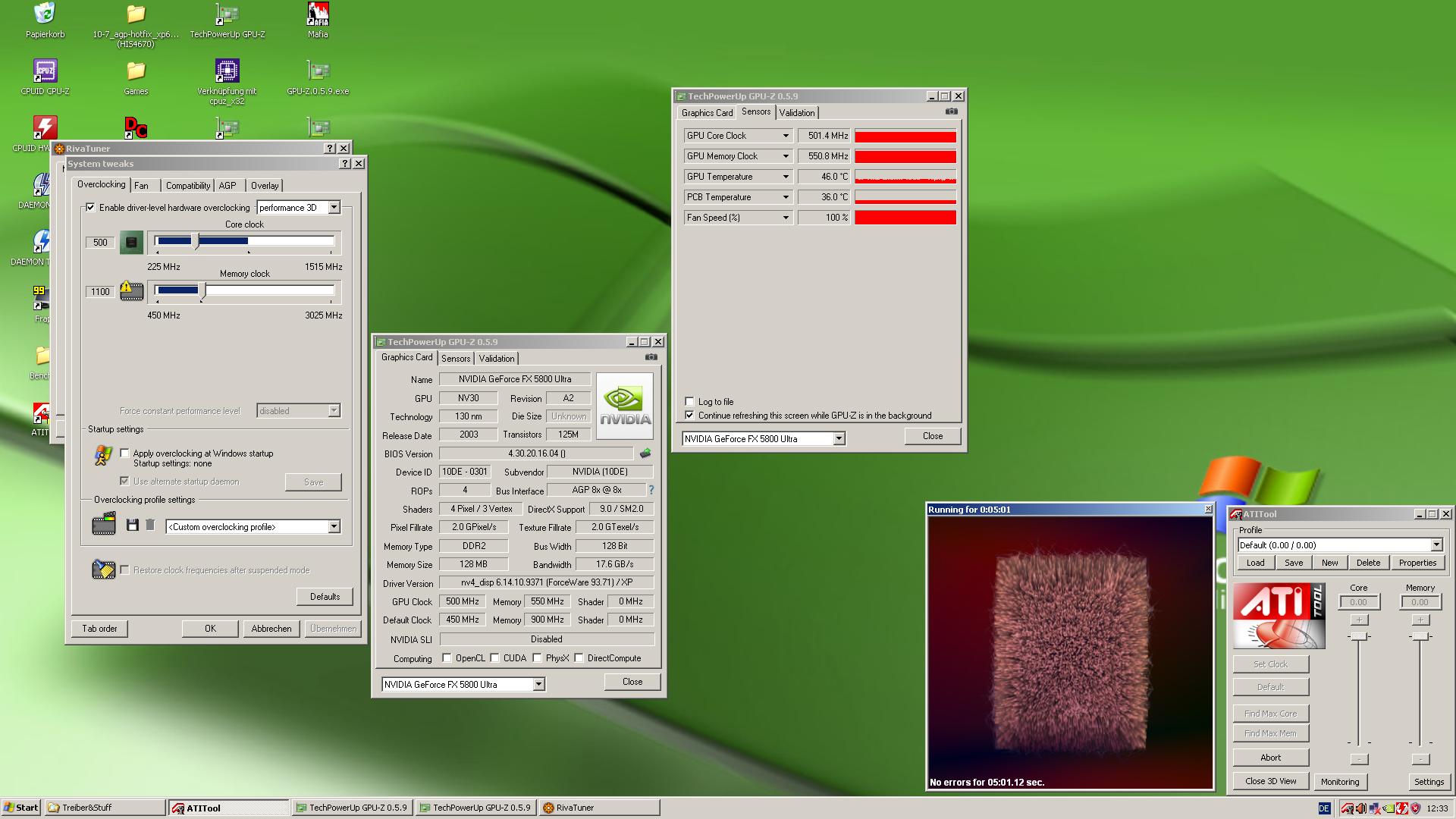

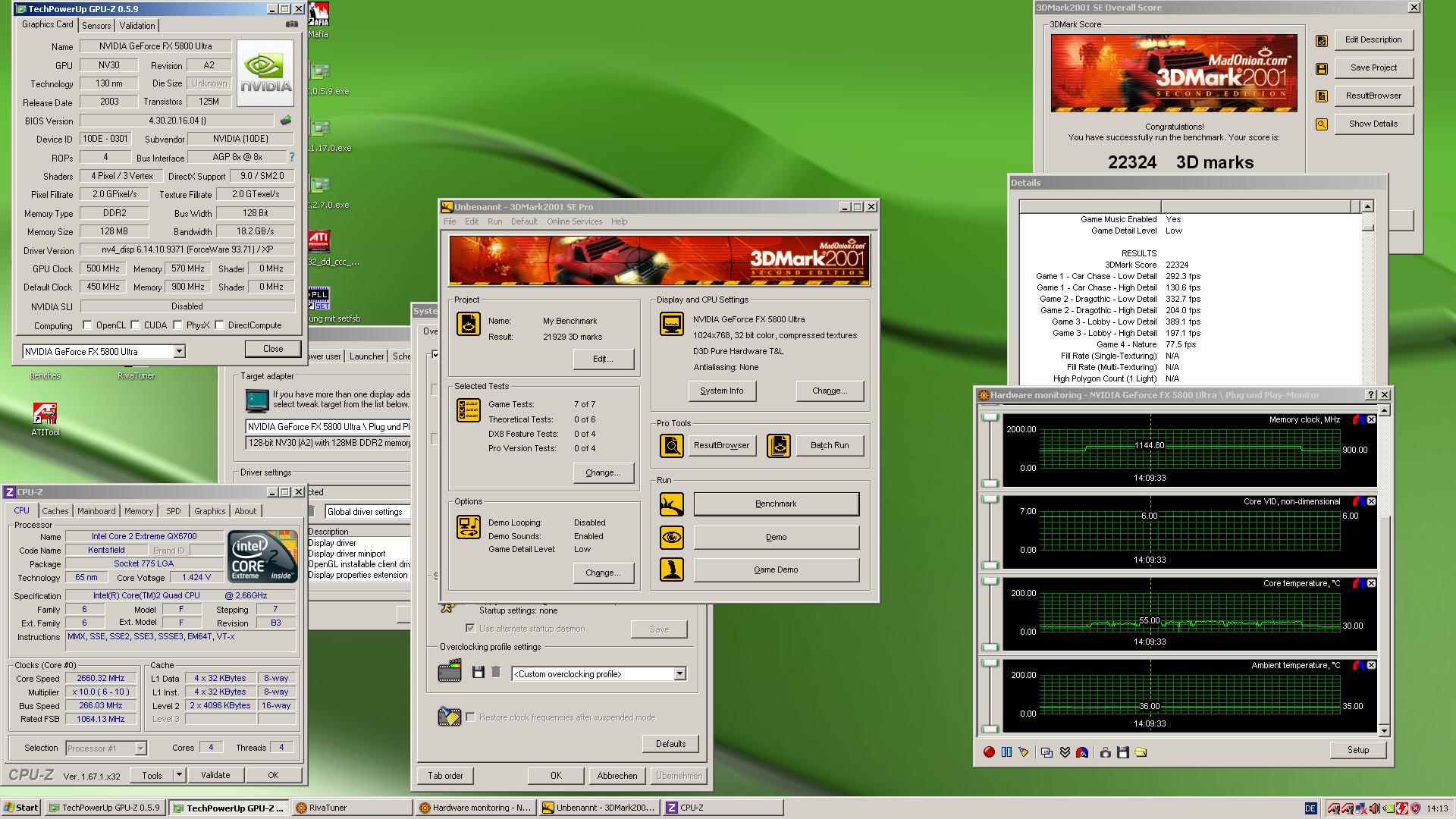

Mit den Quadro Timings war bei meinem Ram auch bei ~460MHz dicht, mit den Ultra-Timings... Seht selbst :cool_alt:
01 570.JPGATI Tool 550.JPG

Dafür verliert man mit den lockereren Timings auch eine Menge Performance. 450MHz mit Q-Timings sind ungefähr so schnell wie 525-550MHz mit U-Timings. Aber so wars halt auf der originalen FX5800 Ultra auch.

  • Gefällt mir
Reaktionen: Stereosound, kryzs, Iceman87 und 8 andere
Jetzt hab ich die FX-1000@5800 nochmal rausgekramt. Den Vmod hatte ich tatsächlich gemacht, aber die Timings nicht angerührt. Das die so unterschiedlich sind, war mir beim Umbau nicht bewusst.

PS: Kühler für fx-5700 Ultra passen auch auf diese Quadro Karten.

  • Gefällt mir
Reaktionen: cl4w, Stereosound, kryzs und 13 andere
Das 8800GTS Alpha Tier. Hat leider Schluckauf und produziert Streifen :heul:
edit: Weil der Kalauer aus dem Hardwareluxx so gut war, bringe ich ihn hier auch, in abgewandelter Form:
GPU- oder Speicherfehler, wo der Hund begraben liegt, weiß ich leider nicht. BADUMM-TISS

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: Stereosound, kryzs, Iceman87 und 10 andere
Update zum unisound Problem. Konnte das Thema lösen nachdem ich in die Anleitung zur Jumperbelegung der SB16 - CT2830 geschaut habe. 8Bit DMA 1 und 16Bit DMA 5. Aha, unisound setzt aber beide auf DMA1. Also die SET BLASTER Daten in die autoexec geschrieben und schon funktioniert es mit allen ISA Karten, die ich habe.

  • Gefällt mir
Reaktionen: Iceman87, HerrAbisZ, max_80td und 4 andere
Freut mich, dass es nun funktioniert! Dass mit dem DMA 1/1 hatte mich auch gewundert in Deinem Unisound Screenshot, aber da dachte ich das zweite wäre evtl. der DMA für die Aufnahme. Unisound macht das leider nicht so deutlich an der Stelle. Aber nun klappt ja alles :)

  • Gefällt mir
Reaktionen: andi_sco, Stratotanker und Gorasuhl

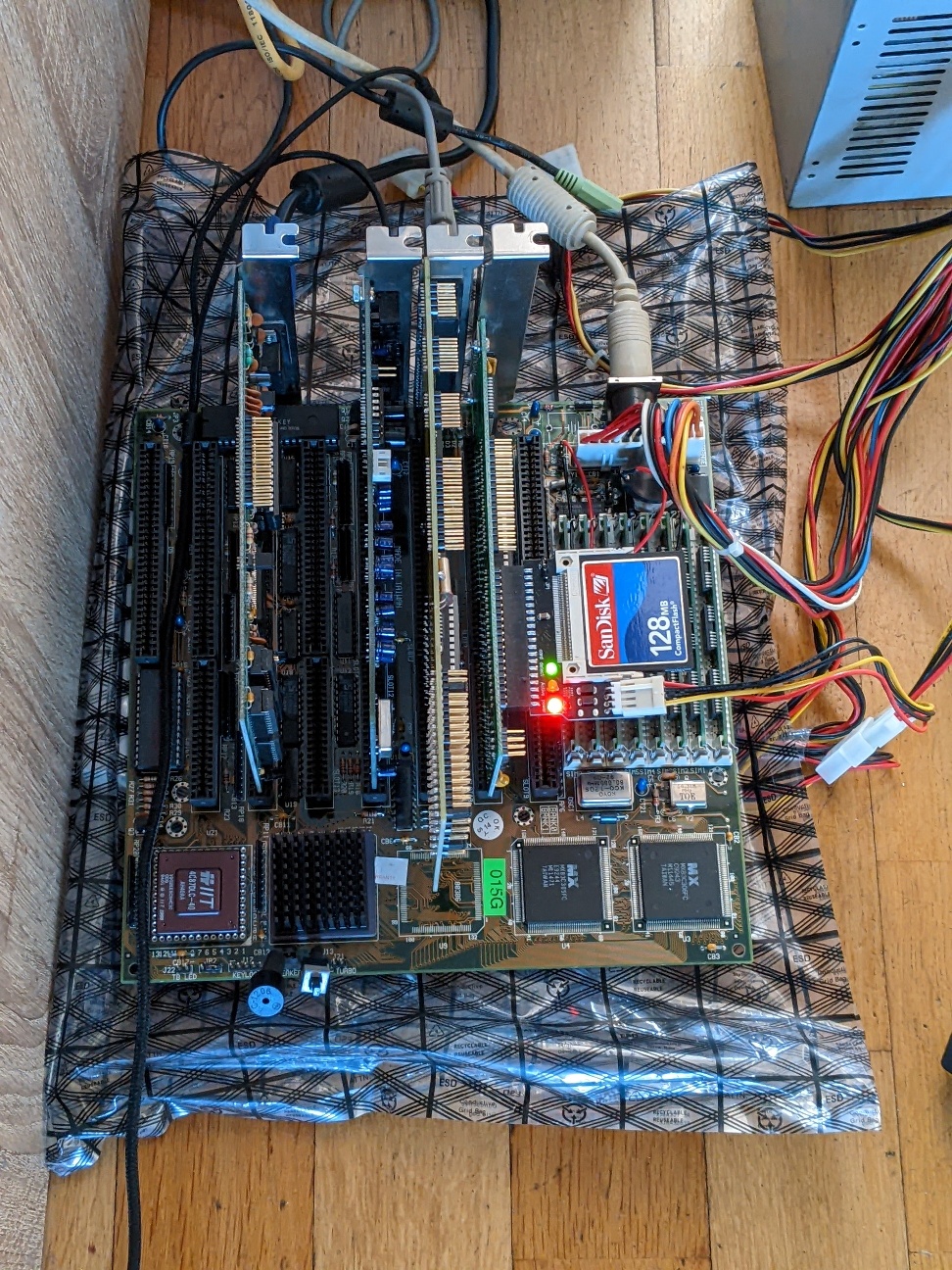

Mit Sound und allen Erweiterungskarten kann man auf dem 486DLC-40 echt die Zeit verzocken. Zwei Level Dune2 und gerade Colonization gespielt. Die dämlichen Franzosen haben mir gerade meine Silberminenkolonie abgenommen. Gut, da war nur der Bergarbeiter drin aber soviel zur Freundschaft. ;-)


Der Kühler auf dem DLC ist durchaus sinnig. Der wird ganz schön warm.

  • Gefällt mir
Reaktionen: Stereosound, kryzs, Iceman87 und 9 andere

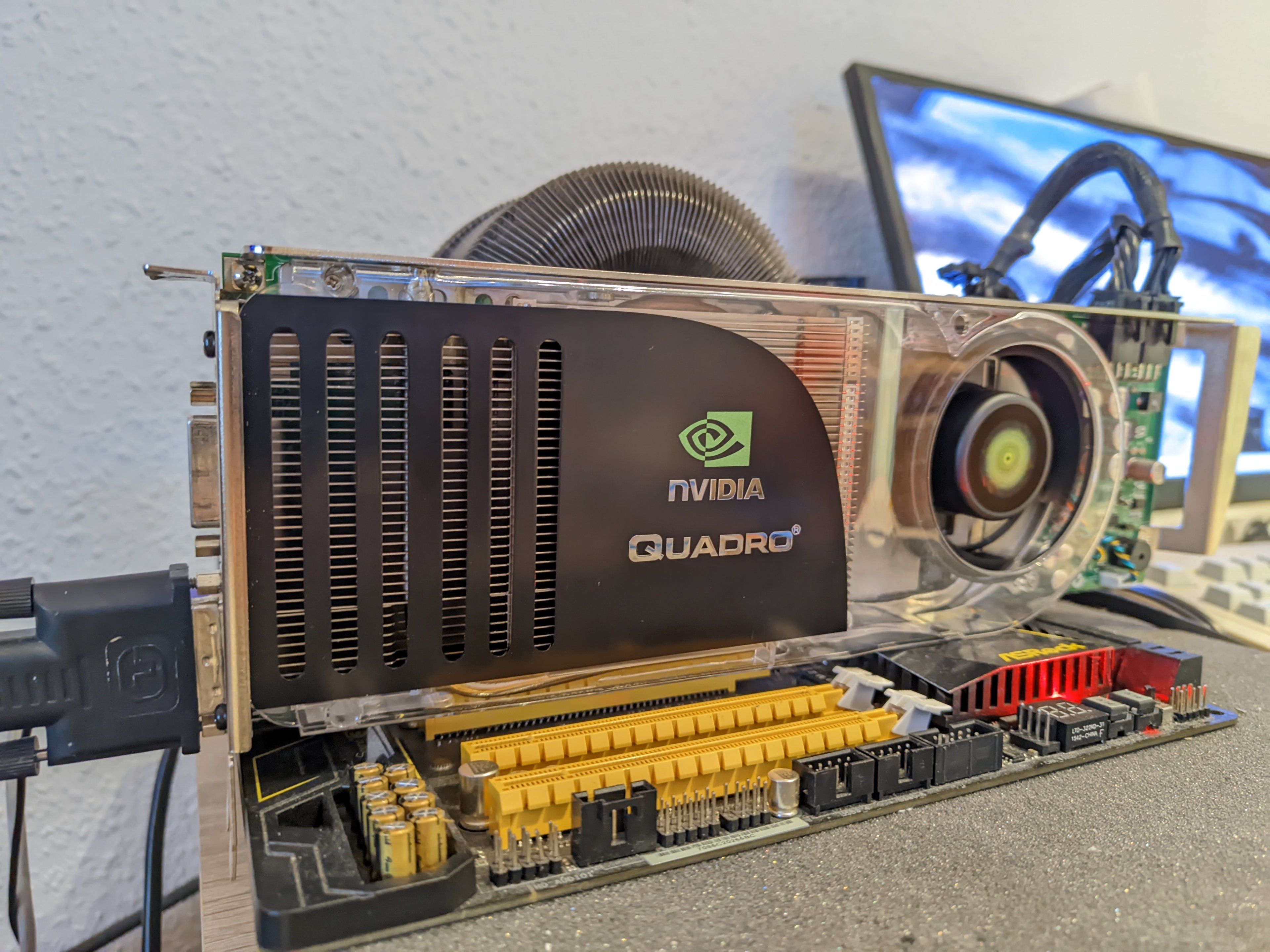

Heute mal die Quadro FX5600 zünftig im Einsatz für Half Life 2 Episode 1 (2560x1080@max Details).



Leider Steam Zwang und das funktioniert nicht mehr vor Win10 - und Nvidia 7000er Treiber gibt es nur bis Windows 8.1. Sonst wäre das auch ein echt gutes Game für meine 7900GTX gewesen. Dafür läuft es auf dem 8800GTX-Profi-Verschnitt butterweich. :)


3D Mark 03 Scores:
27k für die 7900GTX
43k für die FX5600
G80 Power :D

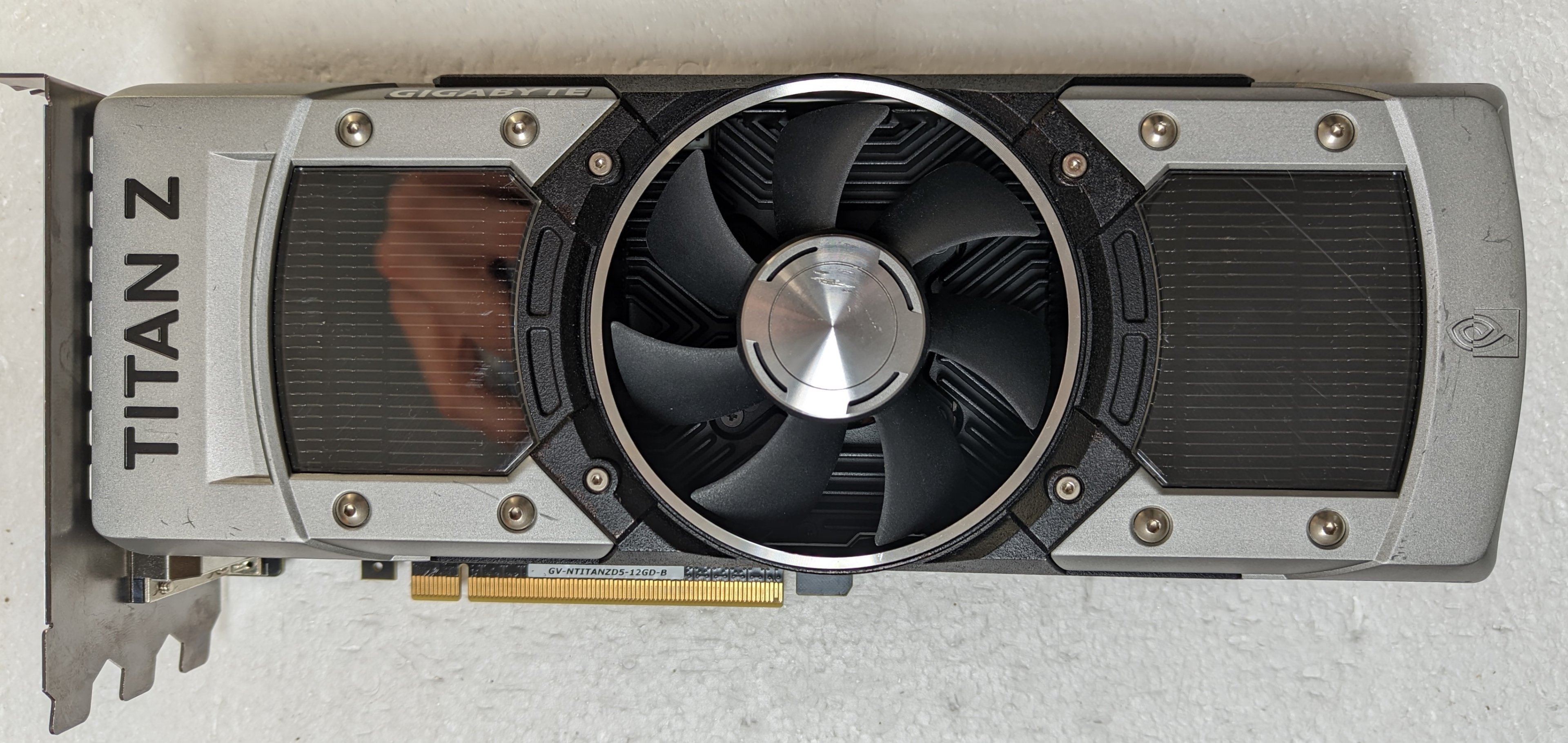

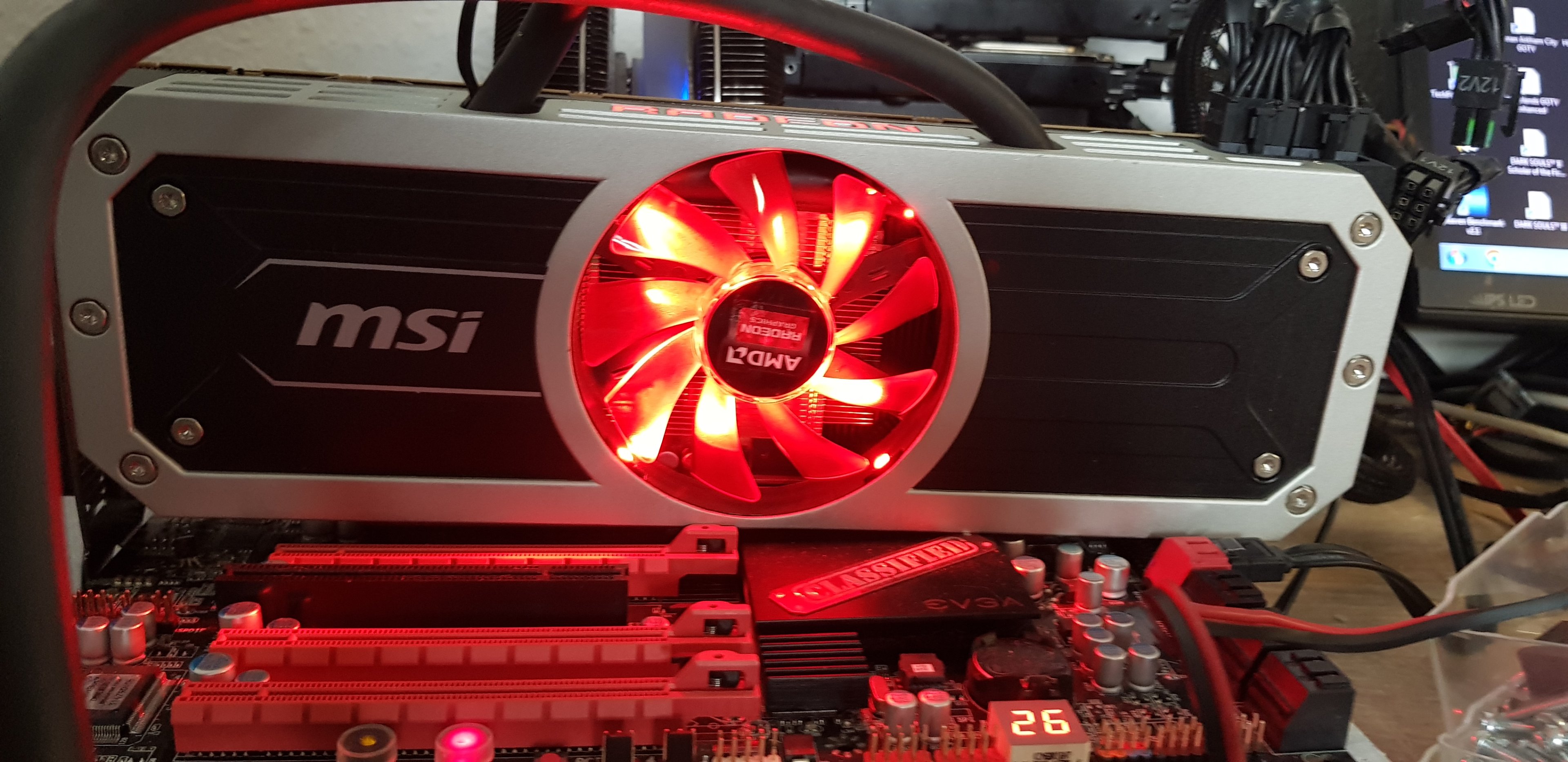

Edit: Morgen kommt übrigens ein neues 1000W NT für den Daily PC, dann kann das 1200W BeQuiet an die Testbench wandern. Damit kann ich auf dem oben abgebildeten Z170M OCF dann auch Karten wie eine Titan Z oder R9 295X2 in Betrieb nehmen, ohne dass das 600W NT eine Panikattacke bekommt. :)


Die sind für mich auch schon irgendwie Retro - in dem Sinne, dass man sie heute nicht mehr für ihre Leistung kaufen würde, sondern sie jetzt schon eher Sammlerwert haben.

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: Whetstone, Stereosound, kryzs und 15 andere
  • Gefällt mir
Reaktionen: Iceman87
@andi_sco Man kann die Win 8.1 Treiber in Win 10 installieren, das hab ich mit einer 7800GTX probiert. Das funktioniert dann aber nicht richtig. Die Fenster sind alle durchsichtig und im Spiel gibt es Artefakte. Der offizielle Support geht erst ab der 8800er Serie los. Bei ATI ist es sogar die HD5000 Serie, wobei man mit dem Trick auch noch HD3000 und HD4000 zum laufen kriegt.

  • Gefällt mir
Reaktionen: andi_sco
Mir war so, das die 7000er Reihe noch unter Win 10 lief, aber nur mit Standard Treibern.
Und sobald die Richtigen installiert waren, mochte die 79xx GX2 Win 10 nicht mehr 🫣

@Masterchief79 kurze Rückmeldung, bezüglich meines Quadro-Umbaus. Die angepassten Timings waren die Lösung. Das Teil läuft jetzt stabil mit den 500mhz am Speicher. 3d Mark 2001 knapp 19000 Punkte mit einem E7600. Danke nochmal für den Hinweis.

  • Gefällt mir
Reaktionen: HerrAbisZ und andi_sco
@andi_sco Jo, wird ohne Treiber halt als "Basic Display Adapter" erkannt. So nen Game zu starten hab ich nicht probiert, aber kann mir nicht vorstellen, dass ich da weit gekommen wäre.


@Prauscht Nice, freut mich!

  • Gefällt mir
Reaktionen: andi_sco
Auch eine sehr interessante Soundkarte, die komplett auf ESS setzt. Das heißt man hat die bekannte und auch gute FM Synthese von ESS und einen onboard ESS Wavetable Synthesizer, samt 1MB Sample Rom.

  • Gefällt mir
Reaktionen: Whetstone, Capet, Stereosound und 15 andere

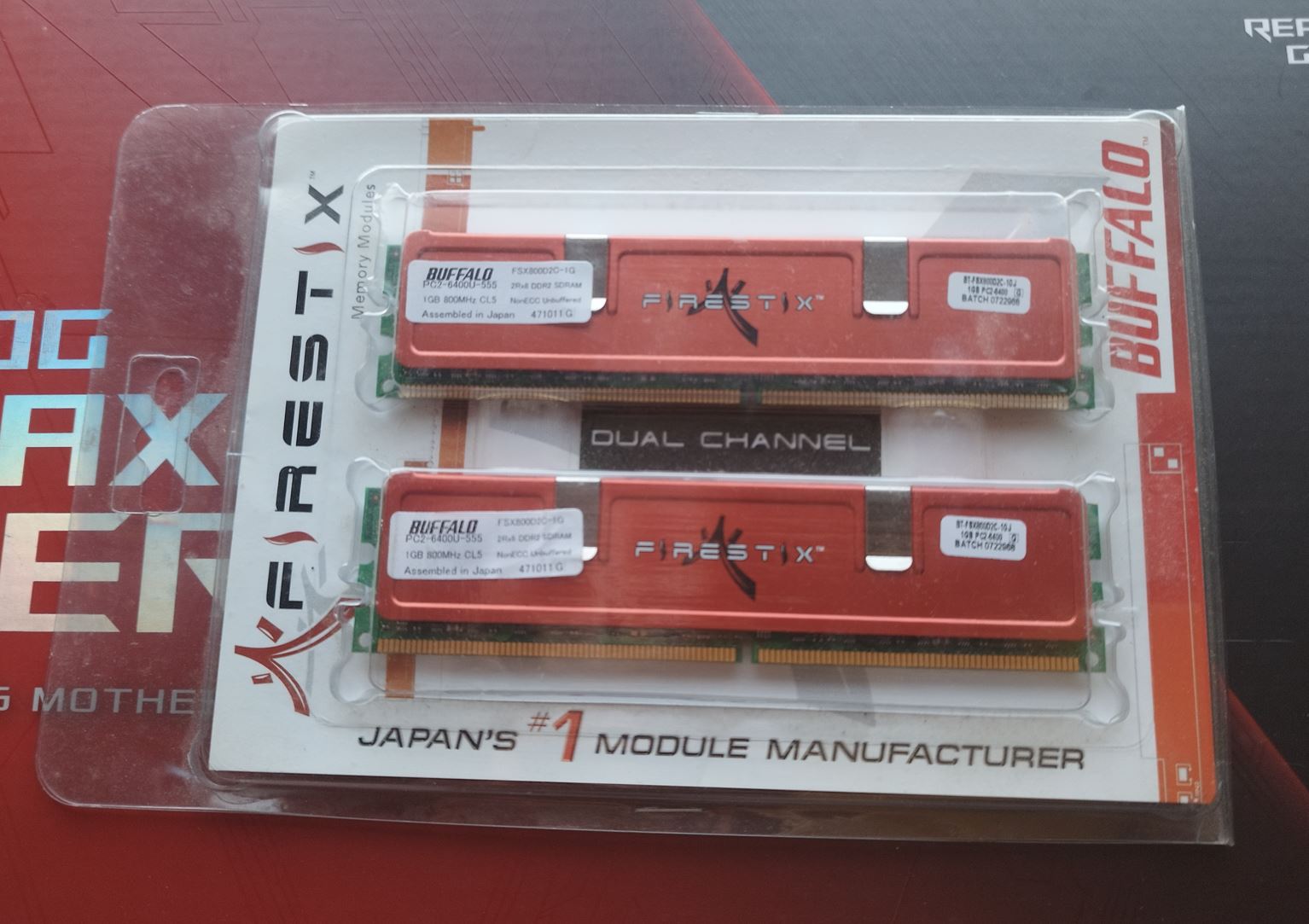

Random 1€ Ebaygedöns.

Suchte allerdings schon länger nach nem Kit von Buffalo :) Made in Japan!

2x1 GB DDR2 800 CL5



Buffalo Firestix.JPG
