Der Retro-Hardware Bilderthread

[Karre]

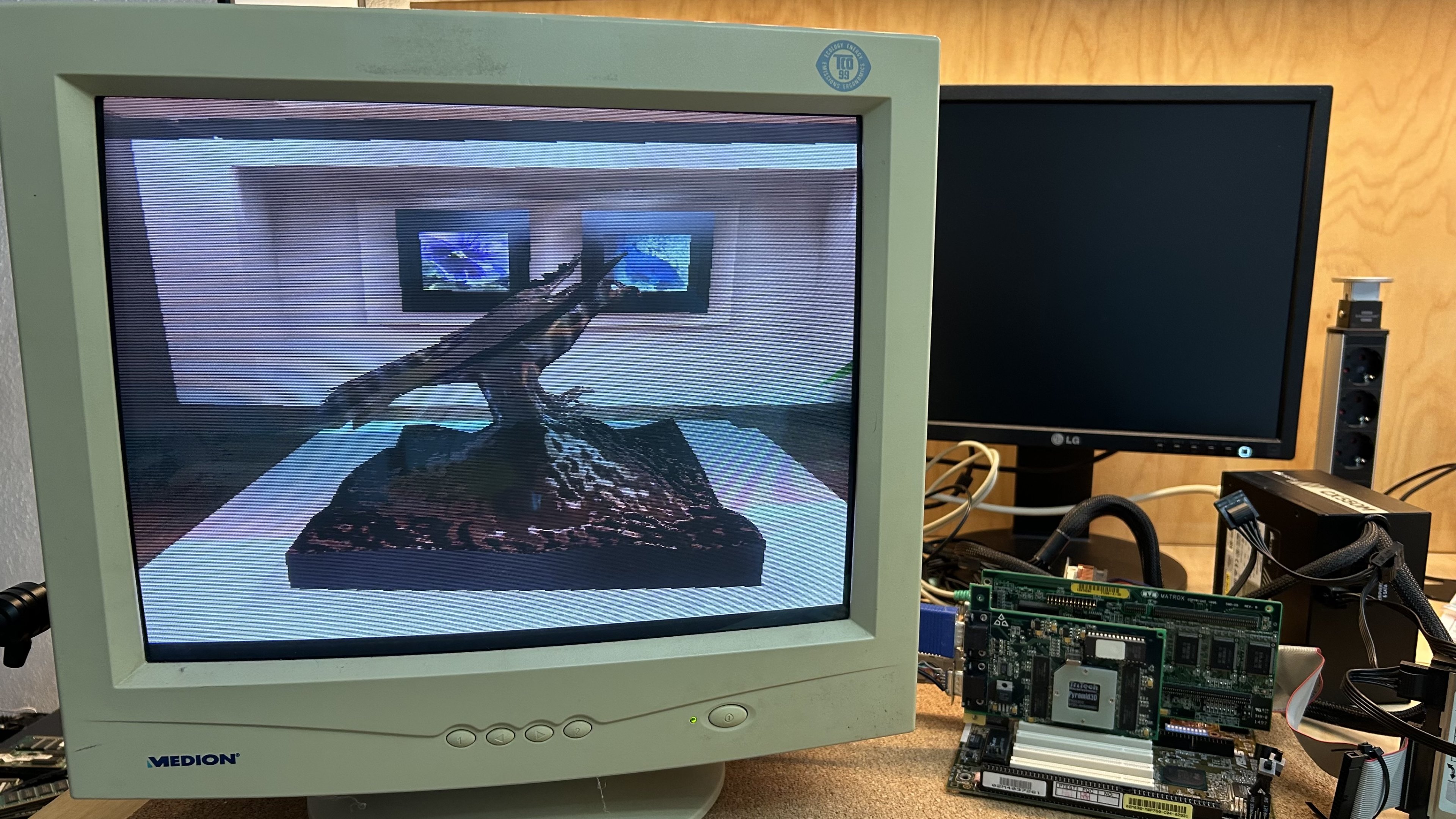

Da liegt was in der Luft (auf dem Tisch).

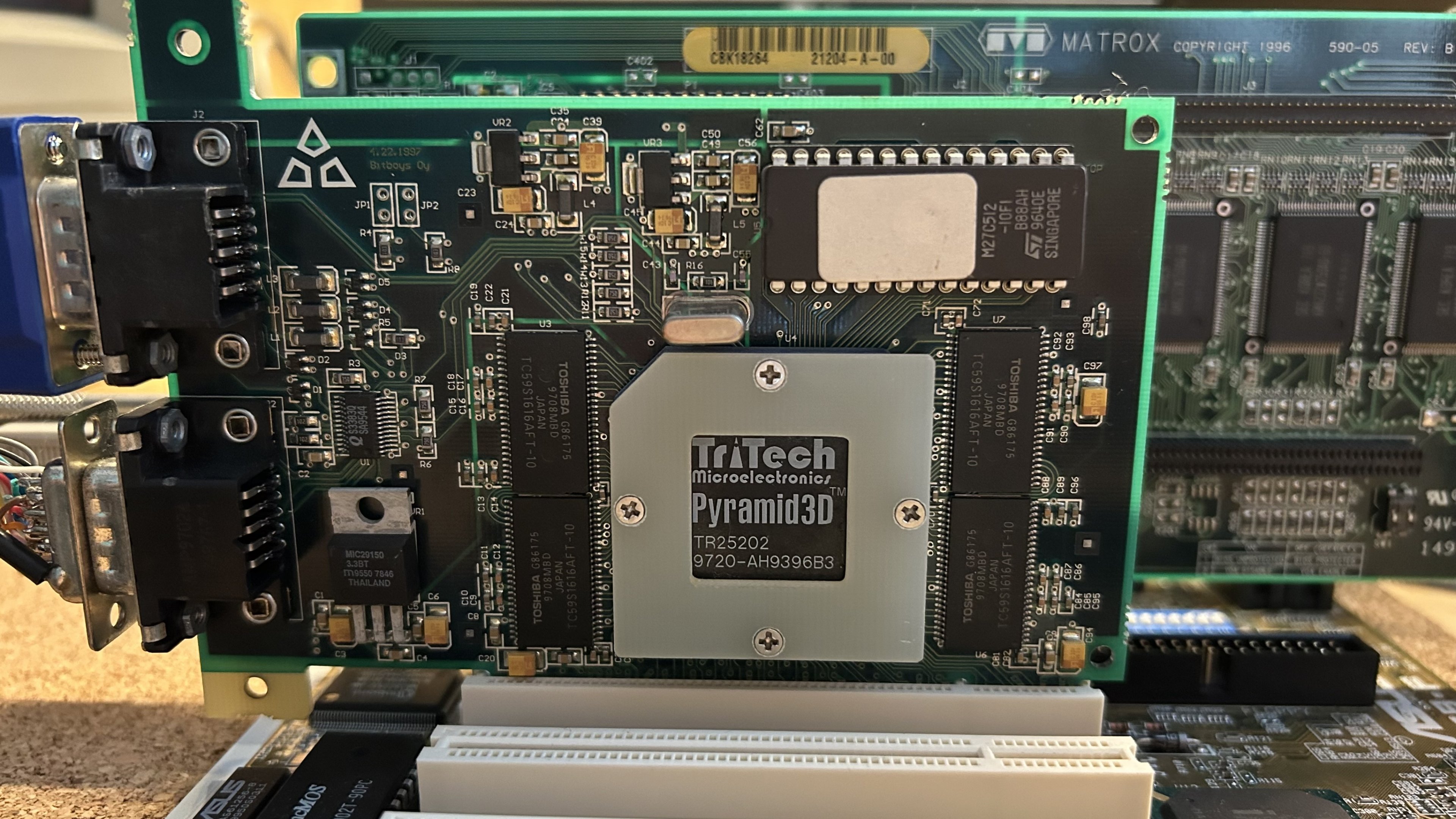

BitBoys TriTech Pyramid3D



[Zock]

@Karre sehr interessant !

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[andi_sco]

@Zock in Live noch ne Ecke cooler😁



[RaptorTP]

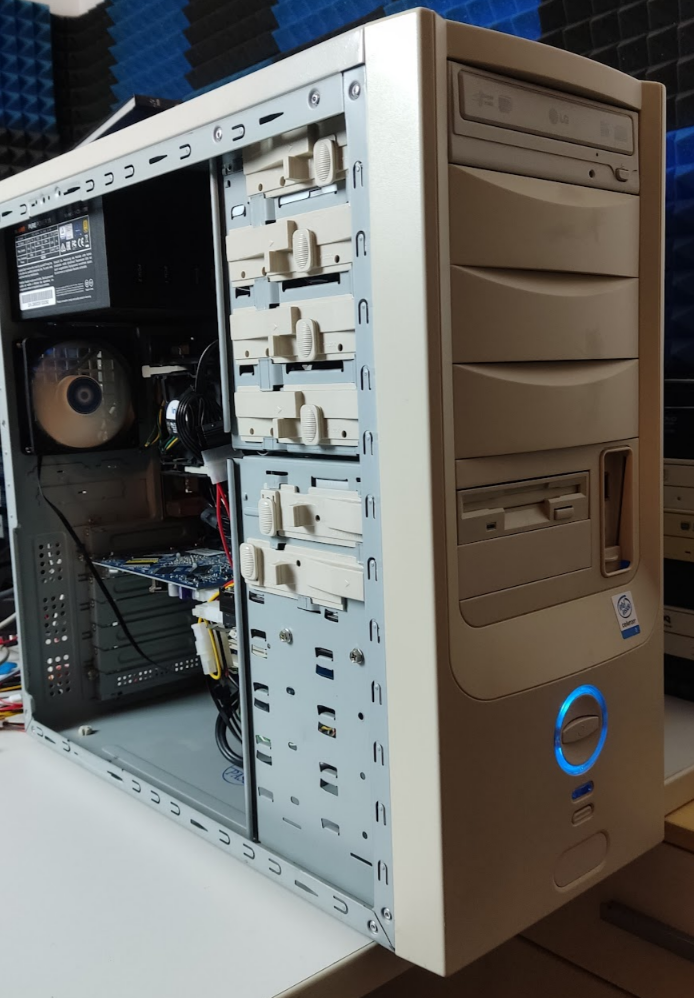

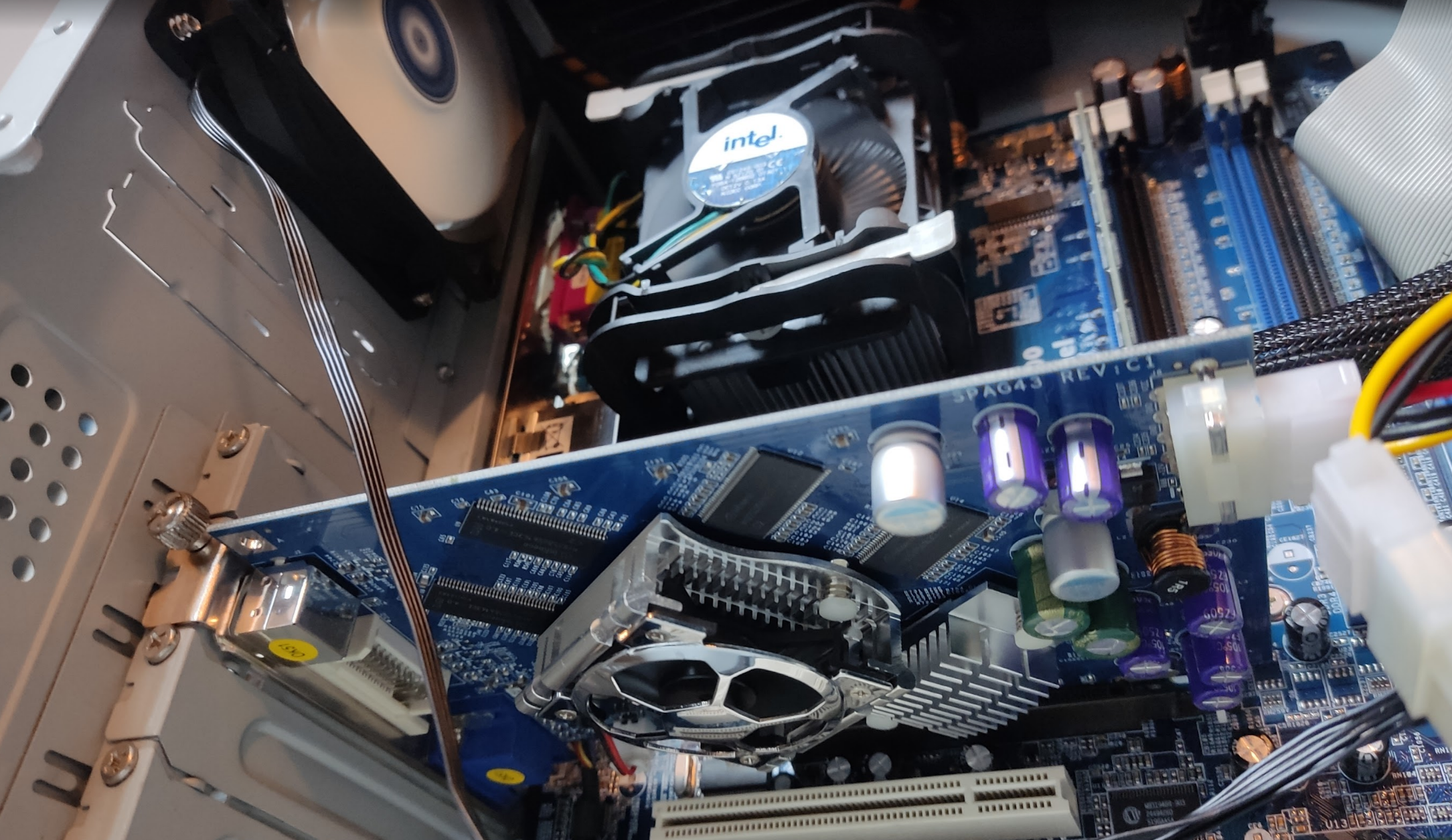

War auf der Suche nach einem Gehäuse Marke "beige" ...
jetzt doch wieder ein komplettes System bekommen.

Wartet auf mehr RAM für DUAL Channel

Intel Celeron D 330 (2,66 GHz)
2x 512MB DDR RAM 400 MHz Corsair Value <- unterwegs
AsRock P4v88+ VIA PT880, Sockel 478
PNY/Sparkle GeForce 6600 LE 256MB
160GB Seagate HDD Barracuda 7200.9 <- wird durch 120er SSD ersetzt.

Lief beinahe sofort:

erst nur "piep, piep, ..."
W-LAN Karte raus
Dann hatte ich wieder Bild.
Bios startete nicht stabil, "zack" andauernd random Neustart.
Netzteil getauscht, keine Besserung
6 Elkos getauscht & neue Batterie
läuft wieder!

Da nur 1x 1GB, ist jetzt eben noch der RAM Tausch zu 2x 512MB geplant. Für Dual Channel.
Im Zusammenspiel mit einem frischen OS auf einer SSD, dürfte das recht "snappy" werden.

Ist jetzt schon schnell mit der Barracuda.



[andi_sco]

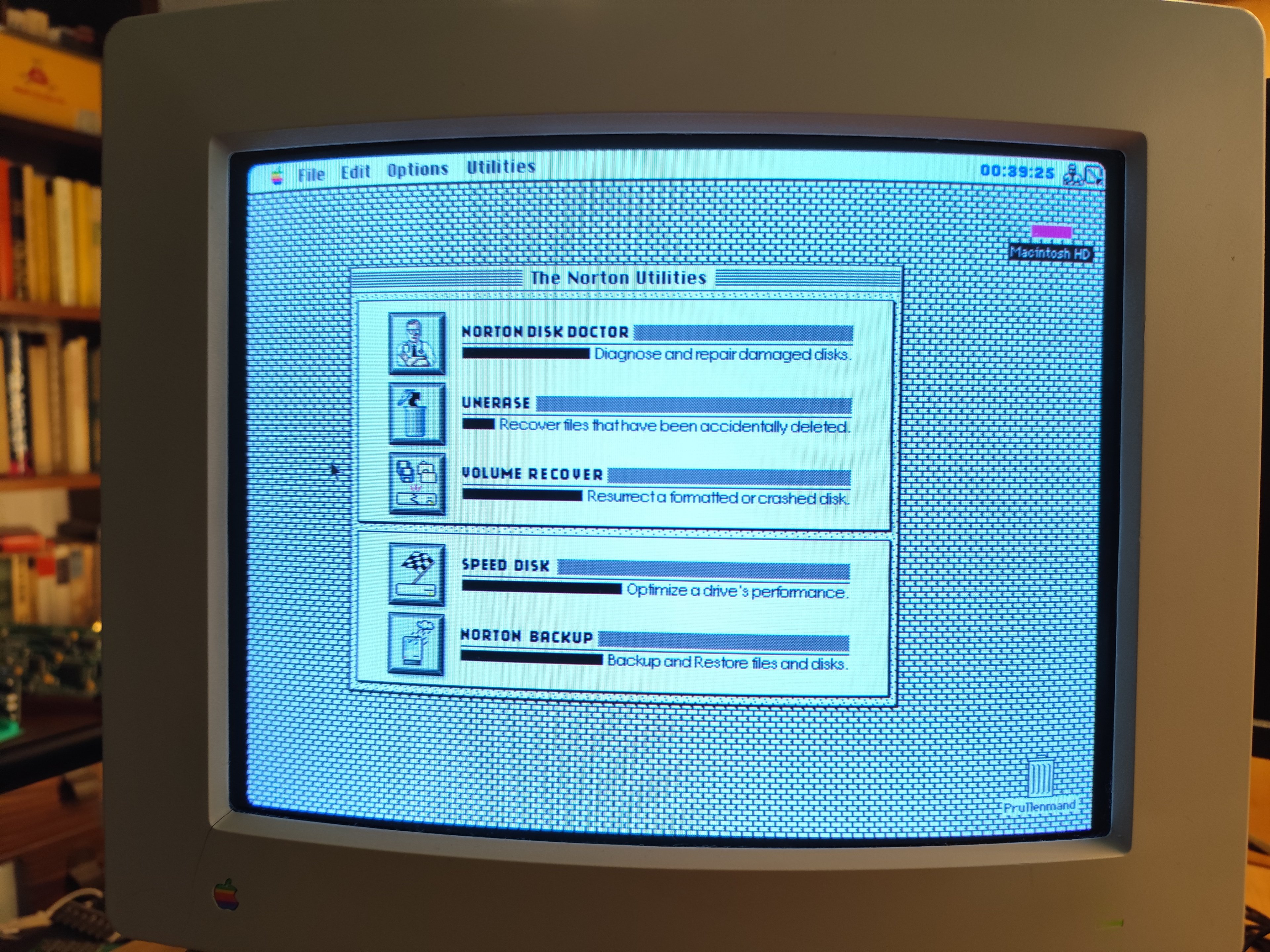

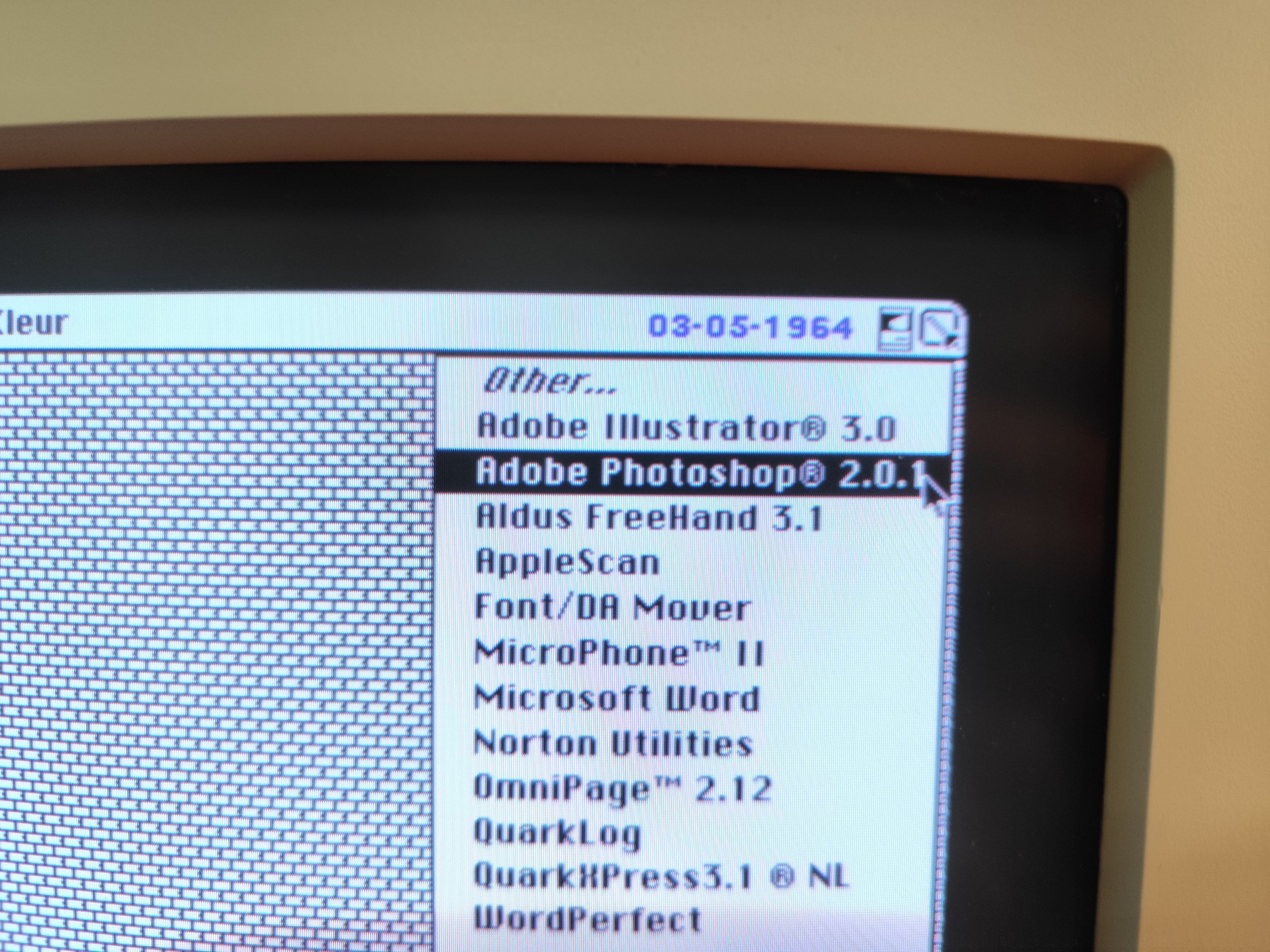

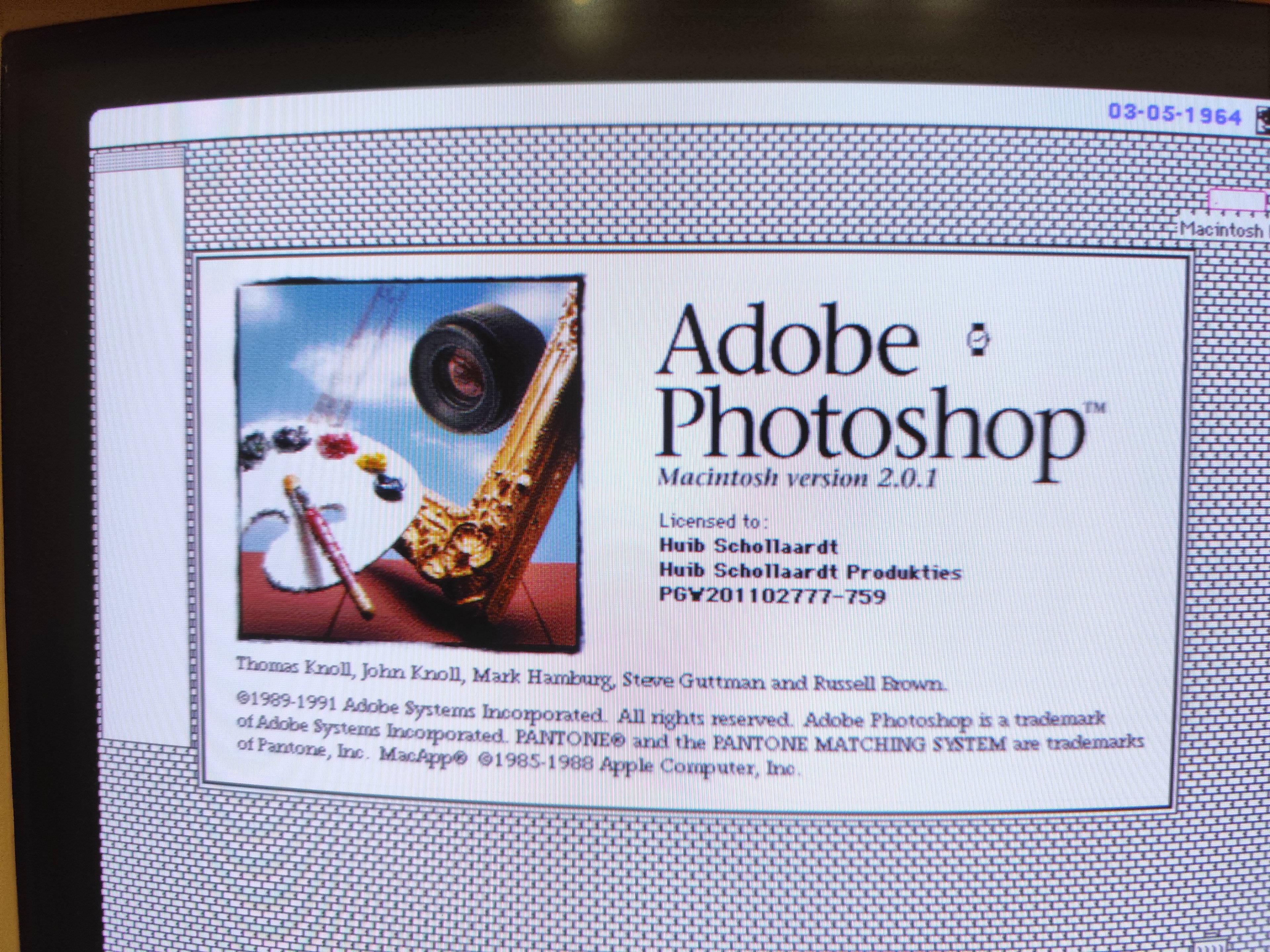

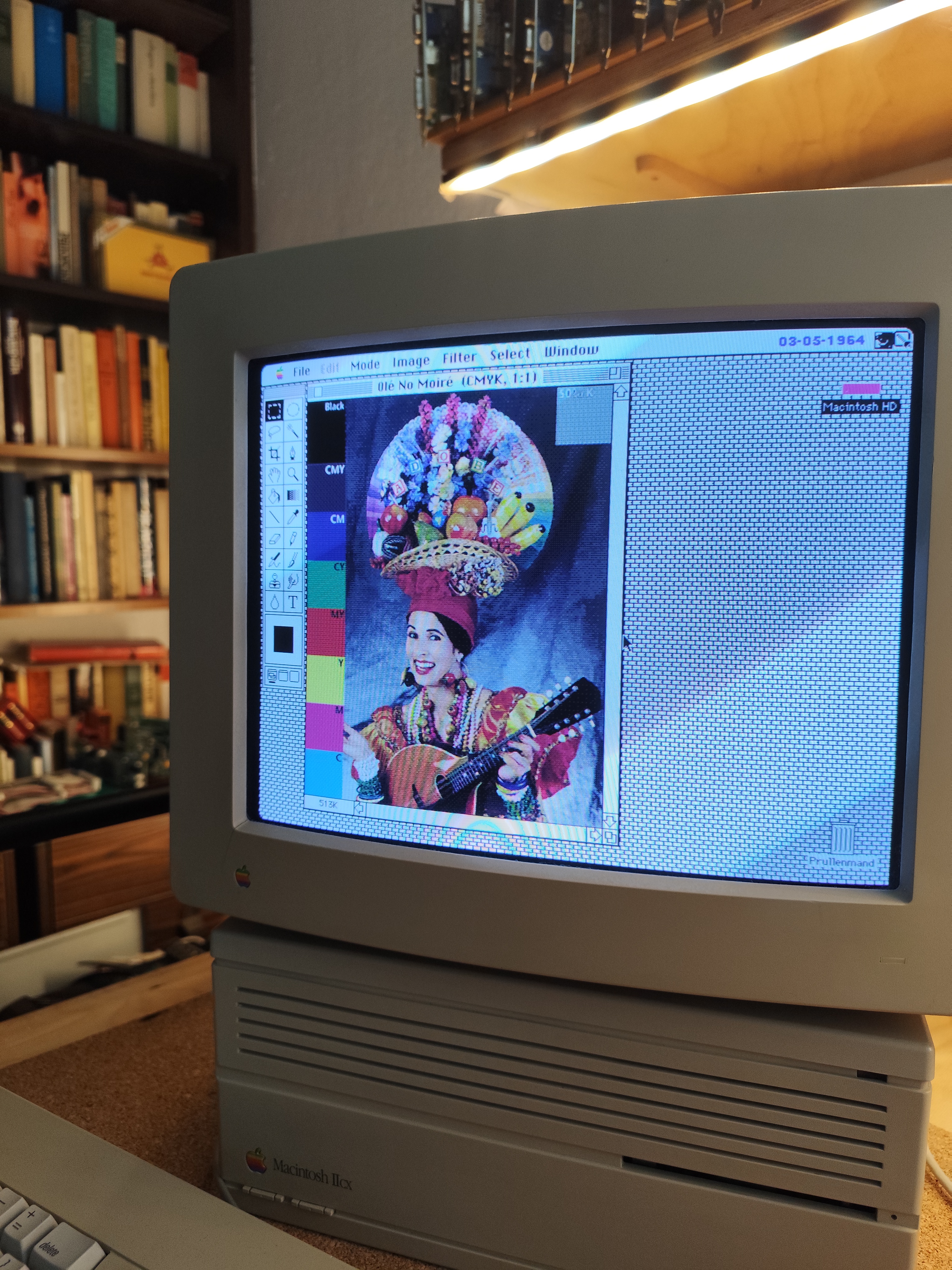

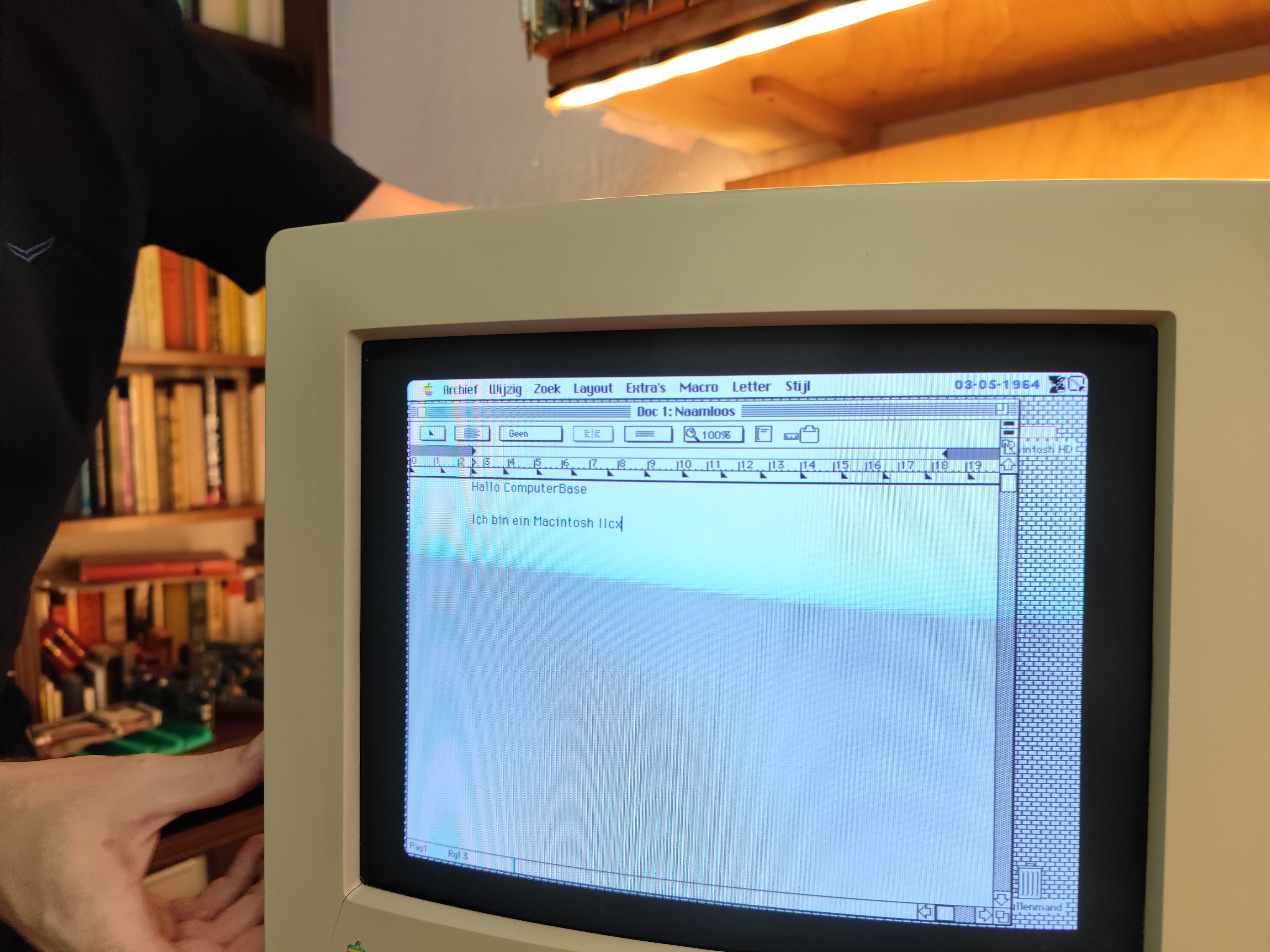

Apple Macintosh IIcx 1989



[lowrider20]

Ach jetzt weiß ich, worauf du deine Fotos für den Fotowettbewerb bearbeitest.



[wuselsurfer]

Apple Macintosh IIcx 1989

Hei, einer meiner Arbeitsrechner von früher. 👍

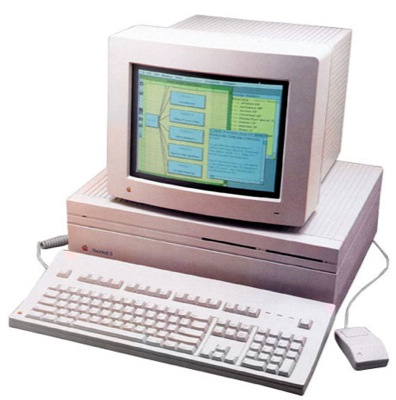

Im Kraftwerk stand dann der große Bruder:
der Mac II fx:

.

https://apple-history.com/iifx

Immer noch der schnellste Rechner, an dem ich je saß.
Mit 19 Zoll Sony Trinitron, externer 40MB Wechselplatte, 8MB RAM, Grafikerweiterung und Apple Laserdrucker nicht ganz billig.

Aber das Dateisystem war derartig schnell und gut strukturiert, daß die Speicherung in Sekundenschnelle ablief.
Kein anderer Rechner danach hat das je erreicht nicht mal mit tausendfach schnellerer Festplatte.



[Stratotanker]

So coole Hardware! Ich habe damals an diversen SUN Sparc Kisten gesessen und dann als festes System eine Ultra1 mit 145MHz wahnsinnigen 512MB RAM und dem SUN eigenen differential SCSI Controller samt zwei externer Plattenstapel bekommen. Dazu Solaris7 und dann 8 für einen der nur DOS und Windows kannte!

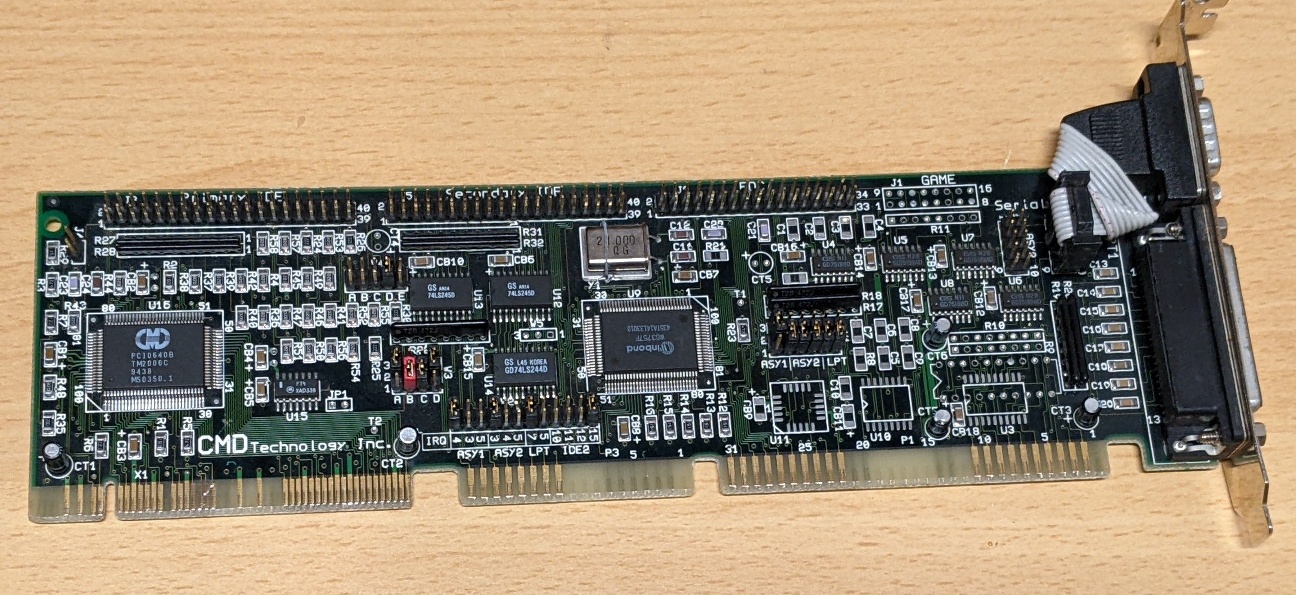

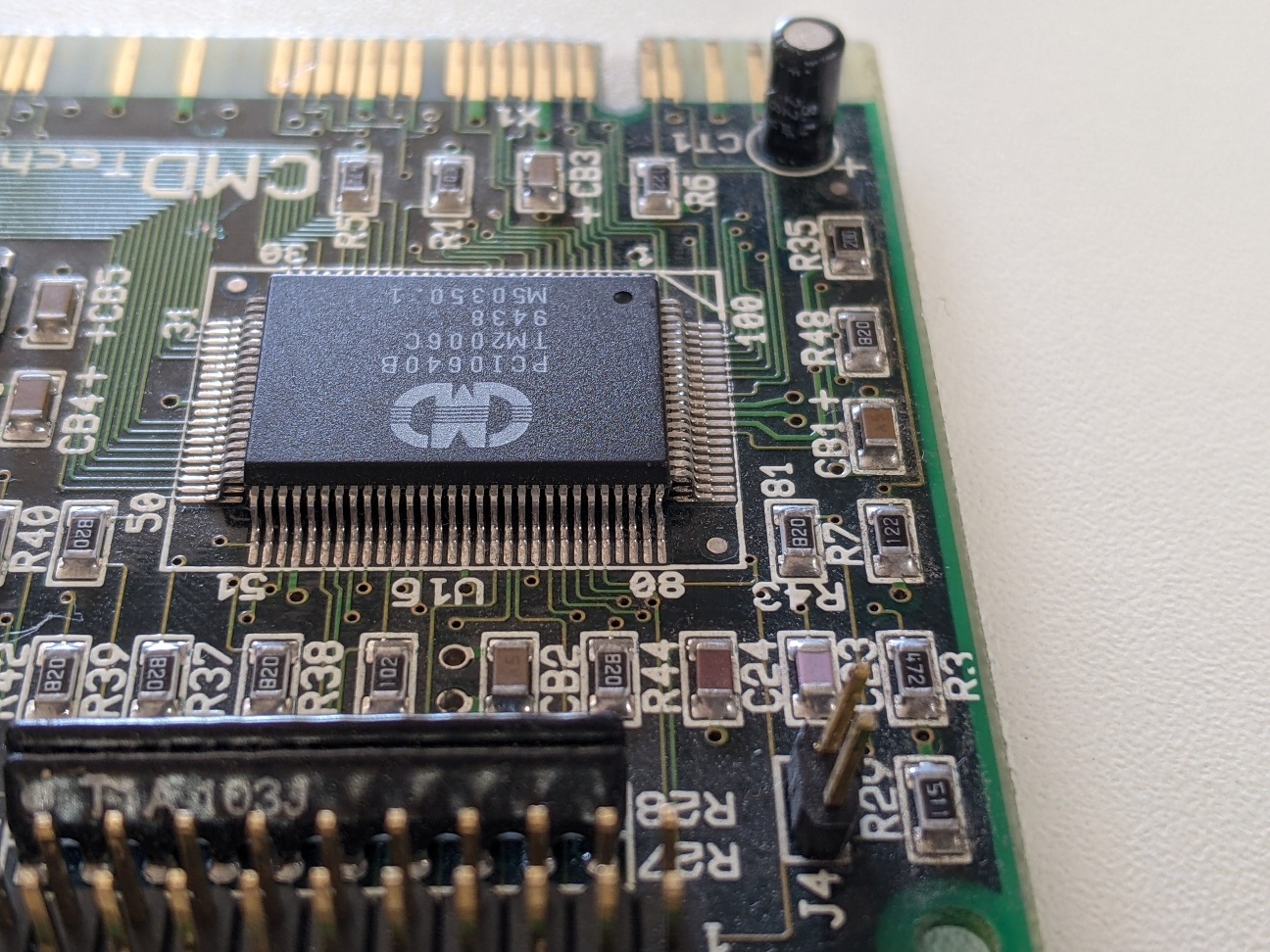

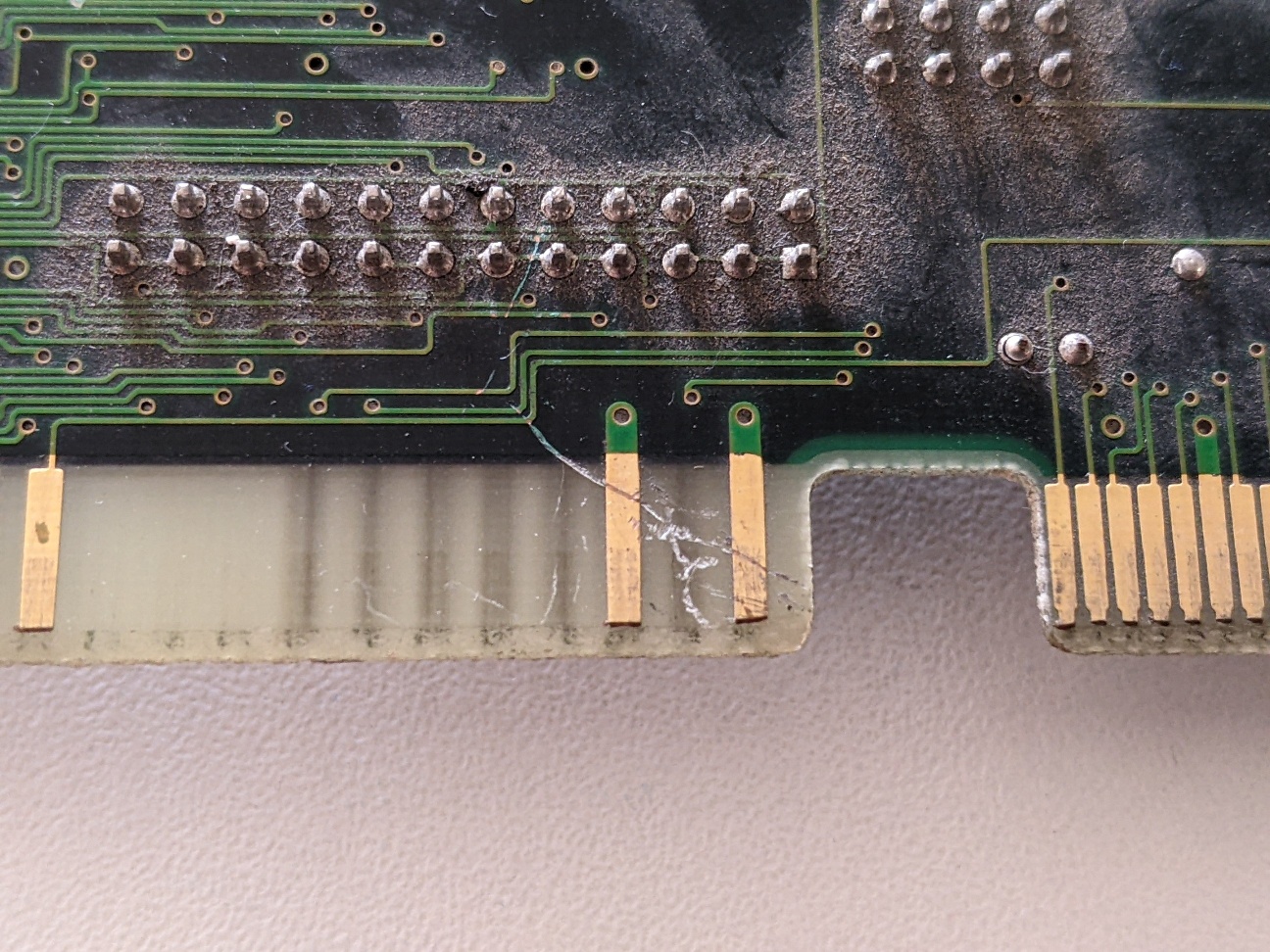

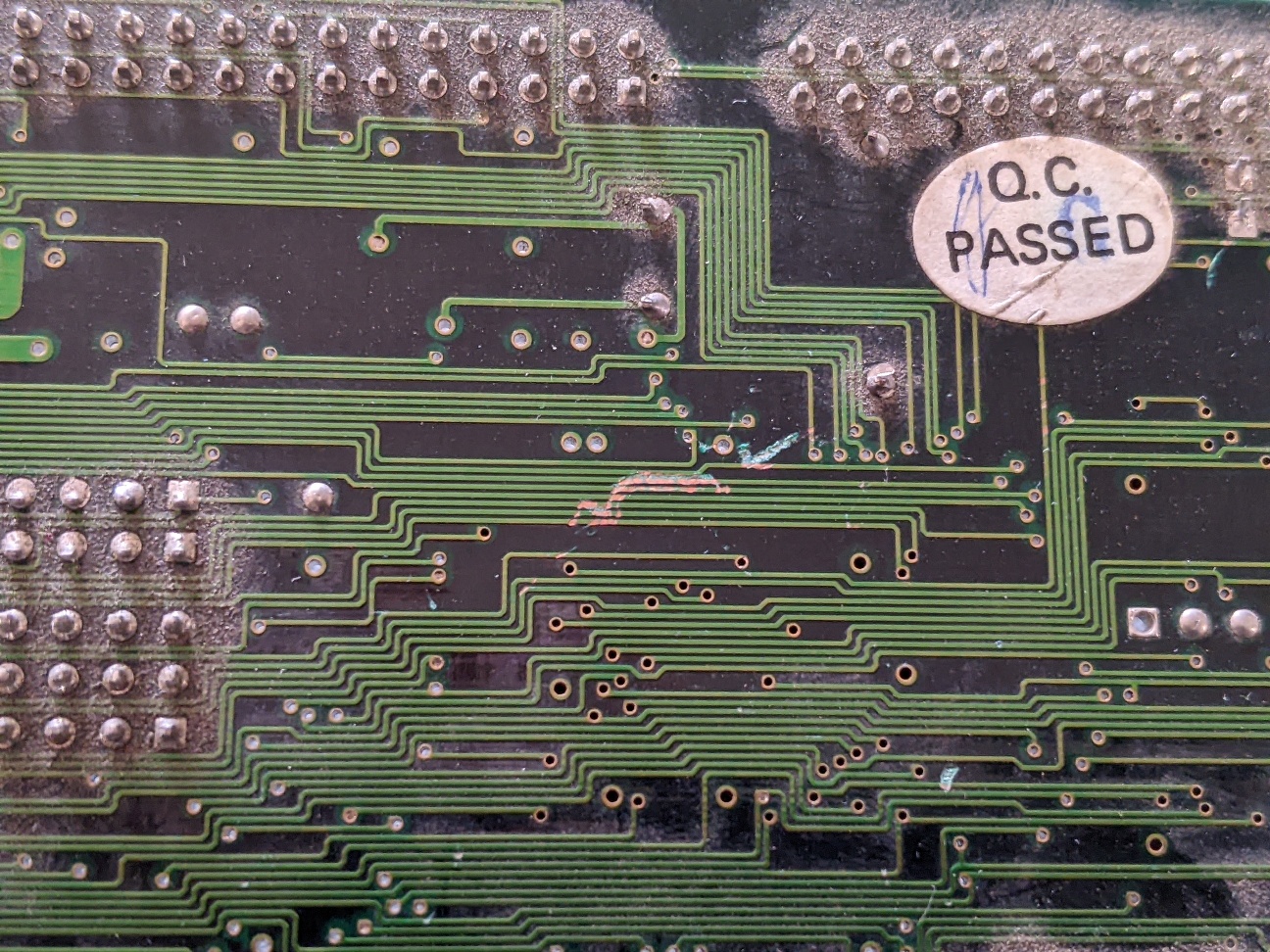

Heute leichtes Handwerkstraining an einem VLB I/O Controller. Schäden von schlechter Lagerung und dreckig ist der auch noch.

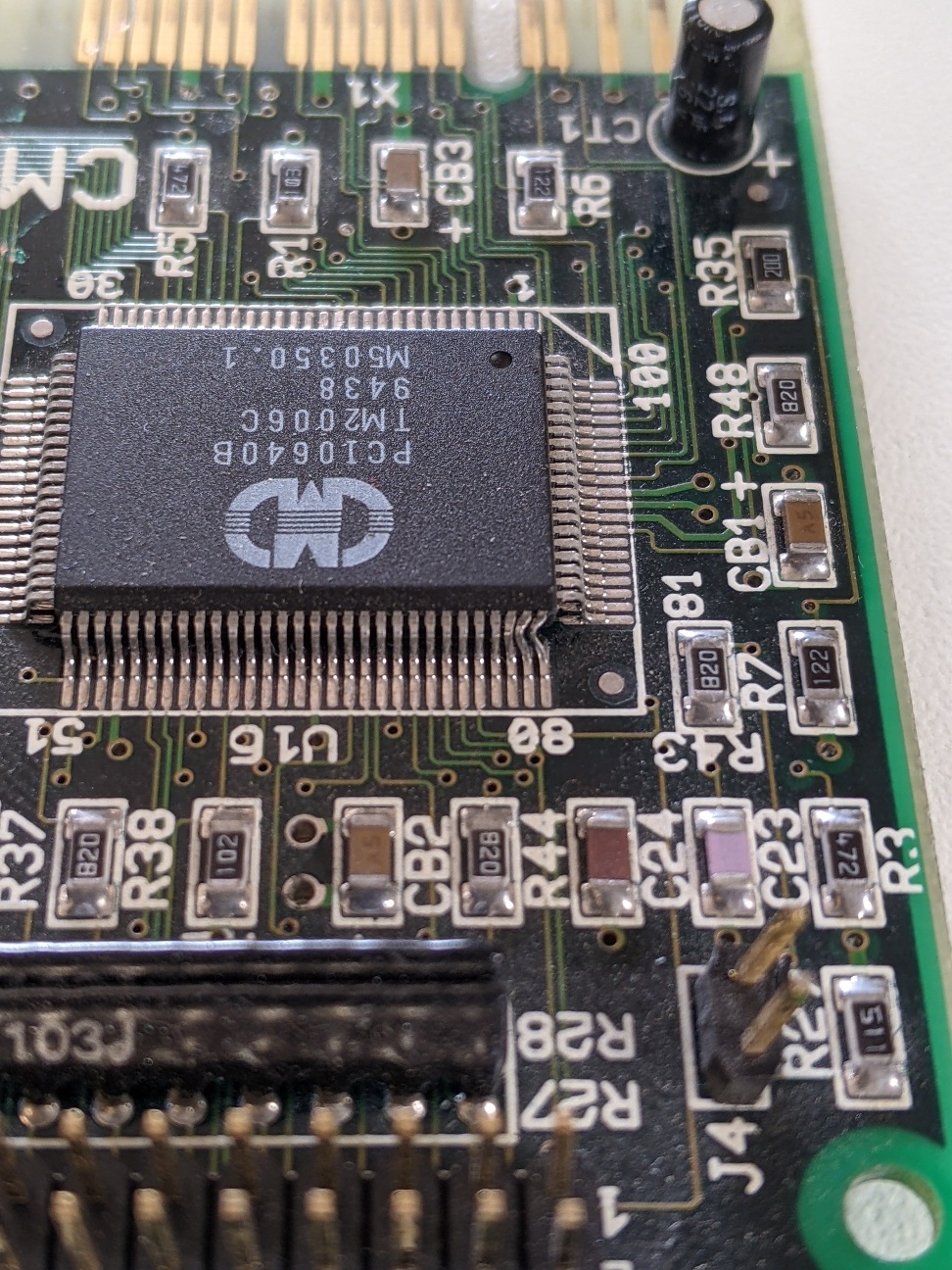

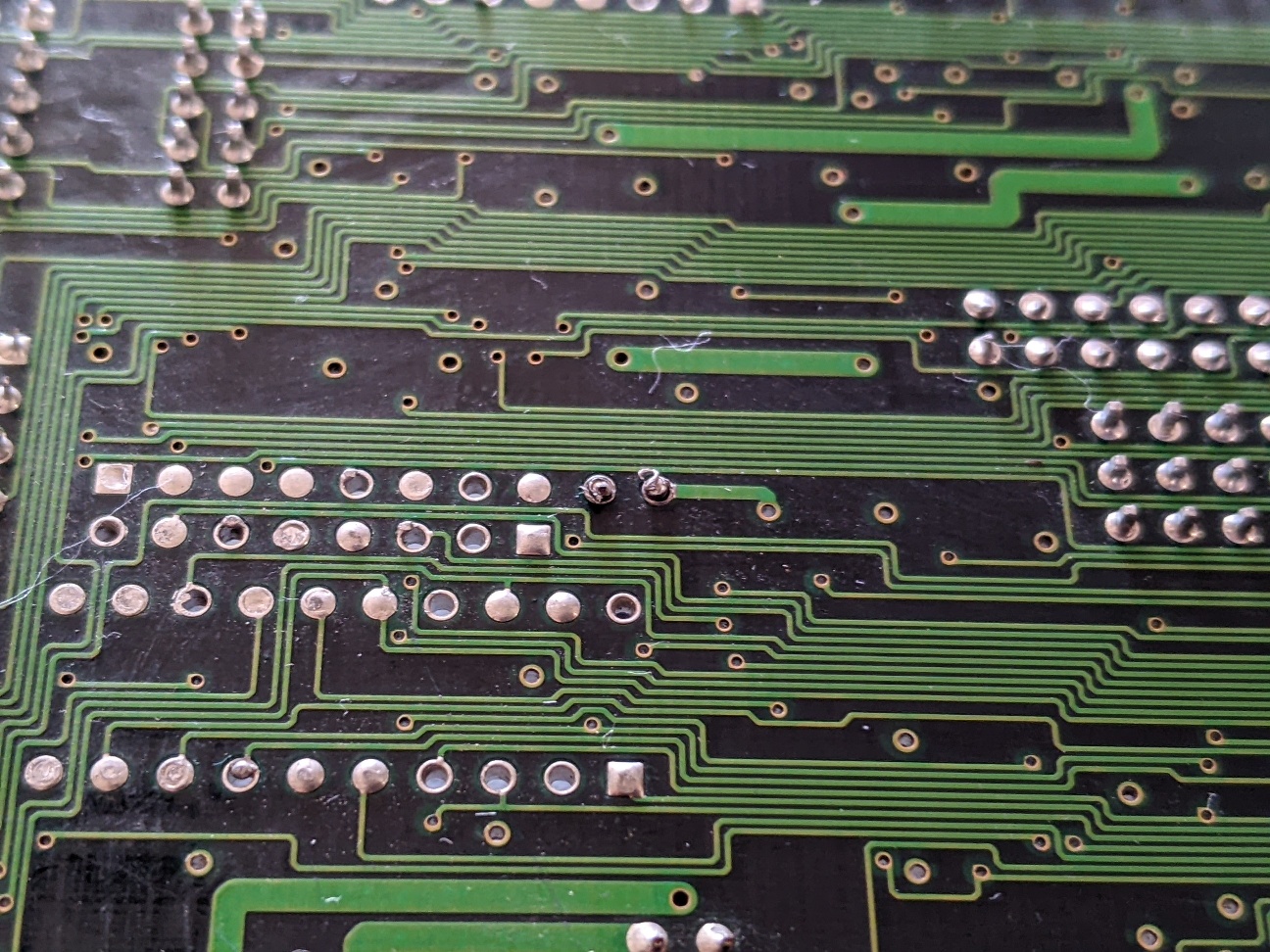

Kondensator mit gebrochenen Lötstellen:

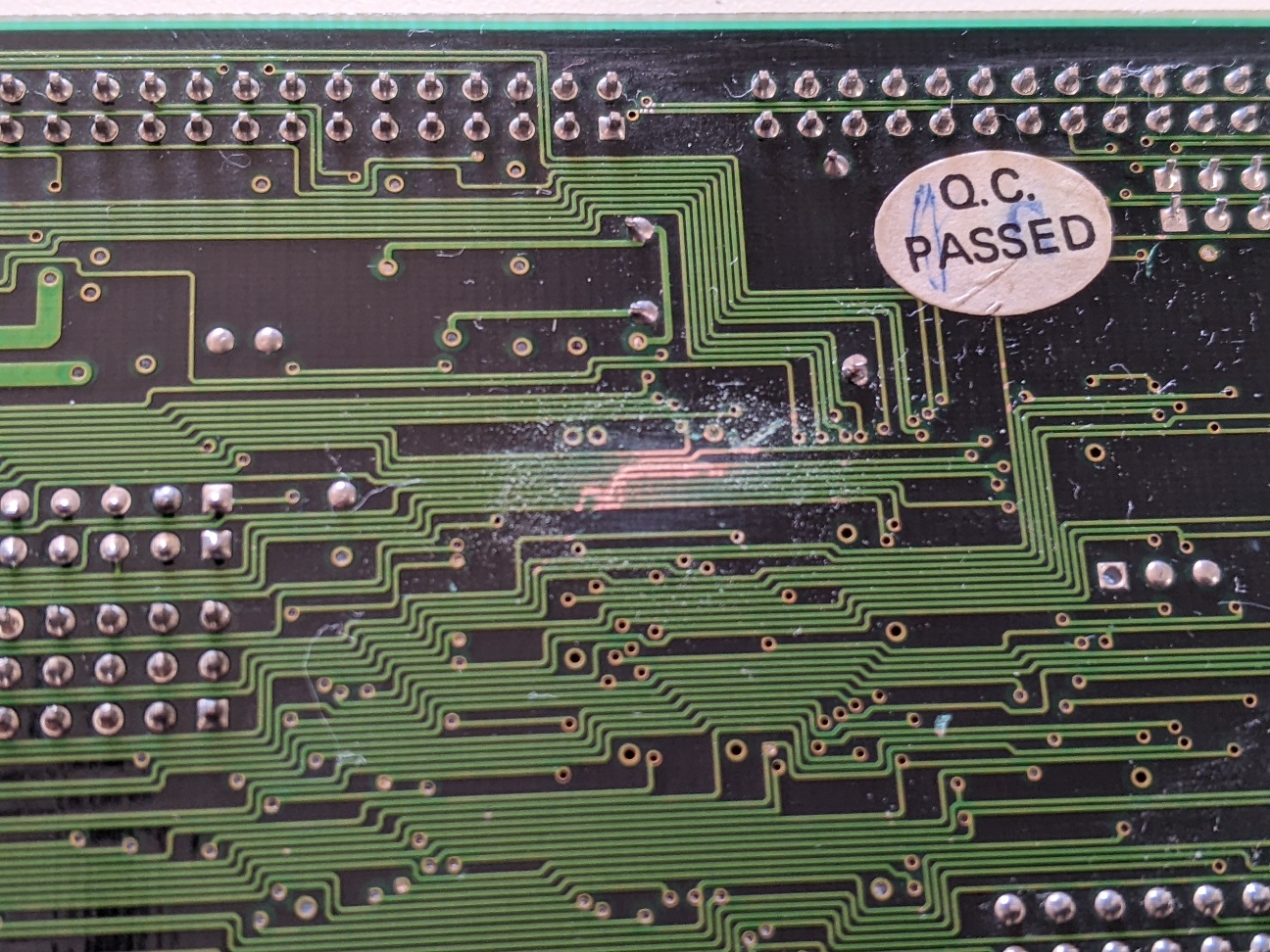

Zuerst wurden die PINs gerichtet und die Leiterbahnen freigelegt und neu verzinnt.

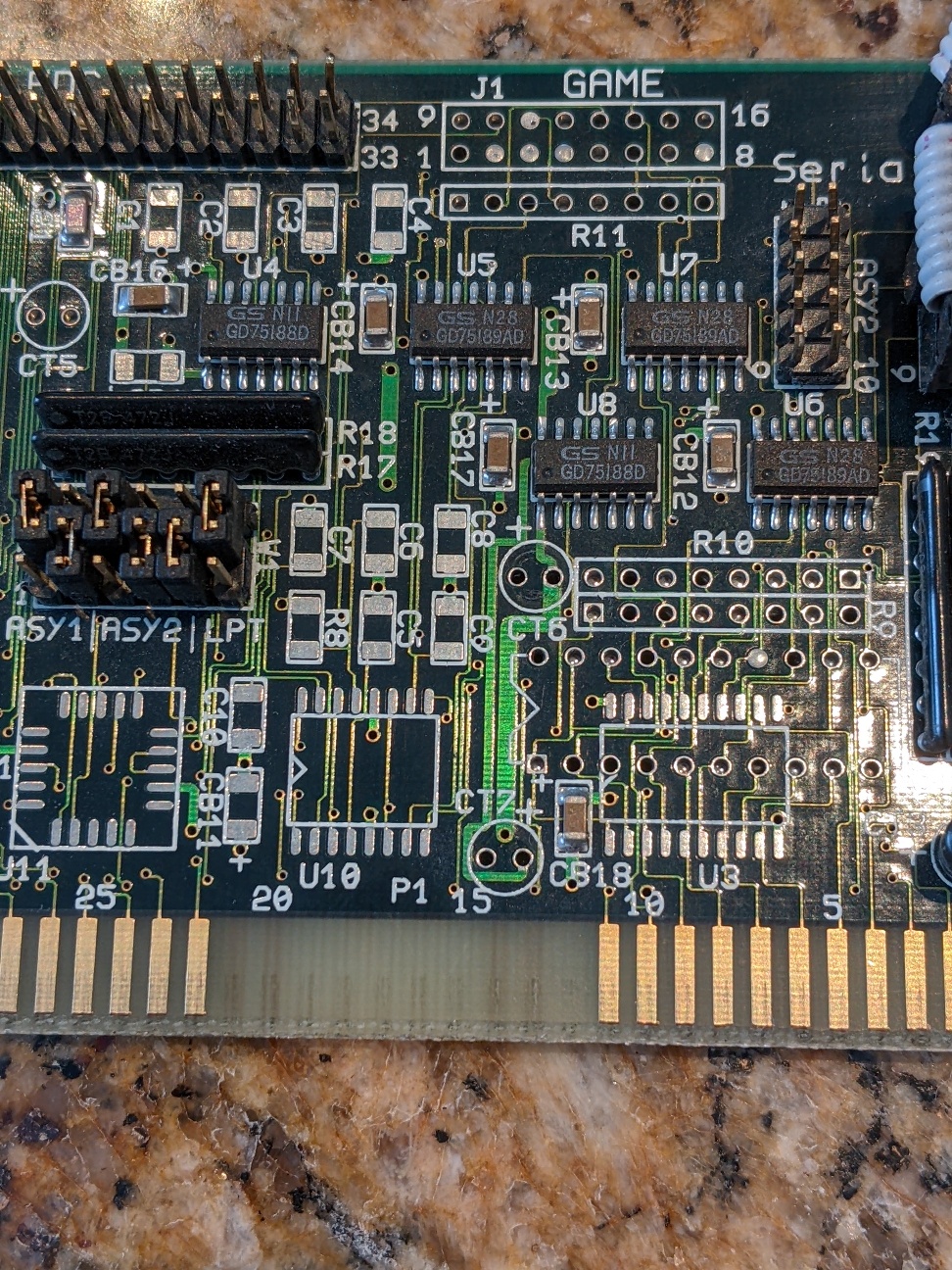

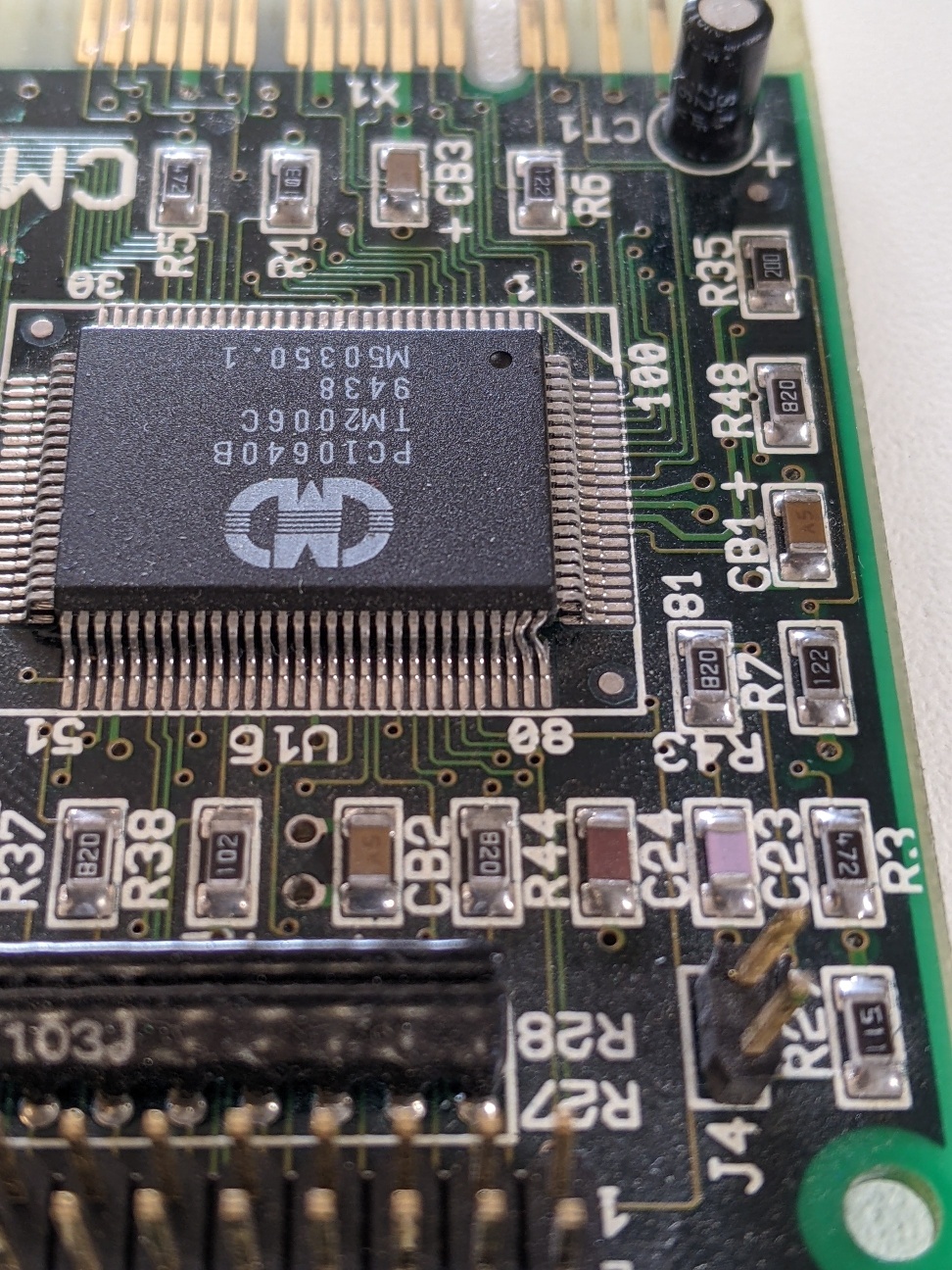

Bevor der Kondensator C6 wieder eingelötet wurde, habe ich den getestet und mit den Werten von C7 verglichen. Beim Einsetzen der beiden kam mir die Markierung auf dem Board seltsam vor. Das + von C6 zeigt auf die linke Seite aber seit wann ist Pin1 von einem Chip Ground? Daher mit dem Multimeter nachgemessen und ja - C6 und C7 haben Ground nach links und positiv nach rechts.



Endreinigung und Funktionstest.


Beim ersten Anlauf funktionierte die IDE Channel nicht. Also Bildersuche und verglichen. Passt. Auf stason habe ich die komplette Belegung gefunden und IDE2 deaktiviert. Damit lief immerhin IDE1, Floppy und seriell.
https://stason.org/TULARC/pc/hard-d...LOGY-INC-Up-to-four-IDE-interface-drives.html

Im Nachgang mit den Einstellungen experimentiert aber IDE2 will irgendwie nicht. Muss ich irgendwann einmal die Bustransceiver prüfen oder der Chip hat nen Hau weg wegen der zwei Pins.



[andi_sco]

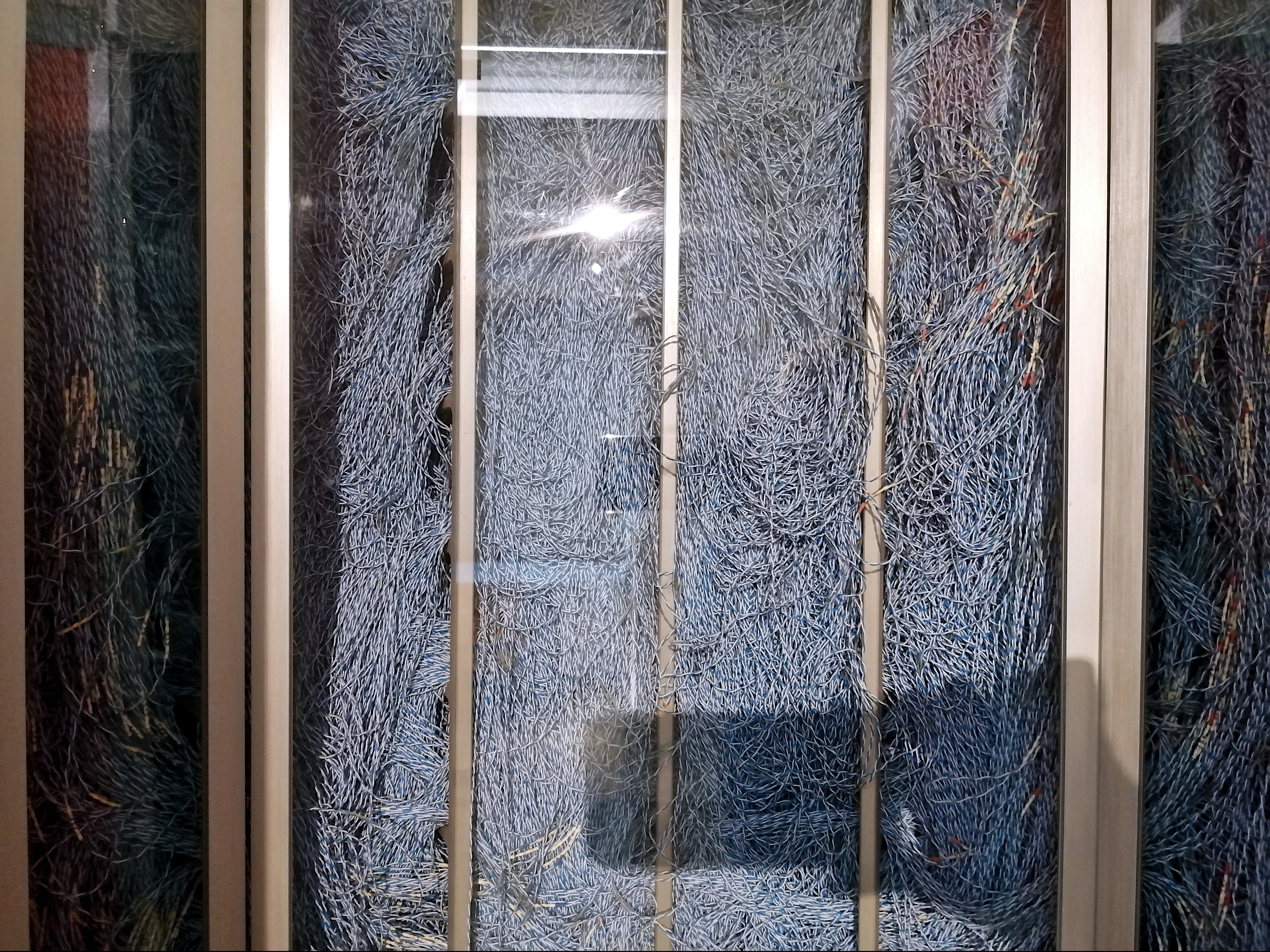

Mhh, da mal nen Kabelbruch suchen und du wirst wahnsinnig:



[lowrider20]

Kabelbruch

entsteht nur, wenn sich das Kabel bewegen kann/muss. Ist in dem Fall aber nicht so.



[_chiller_]

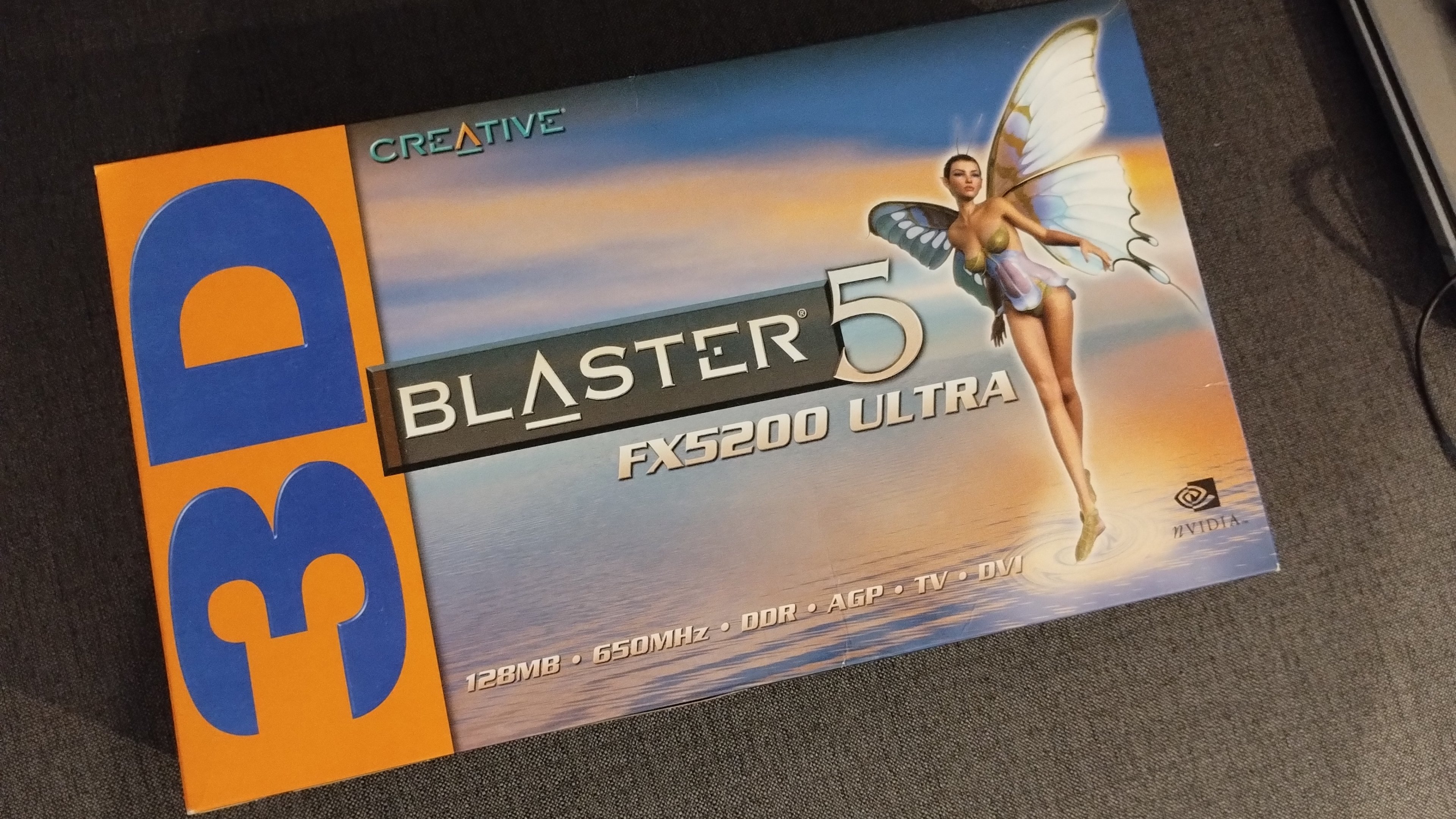

Frisch eingetroffen, das schreit doch eigentlich nach einem neuen Leserartikel oder?



[andi_sco]

Lass brennen, die Karte



[Masterchief79]

@_chiller_ 650MHz?! Also 325 ja? Schöne Verpackung, die Dawn-Connoisseure freuen sich über sowas. Müsste ne Karte mit Stromanschluss sein, richtig?

Ich hatte noch nie ne FX5200 Ultra und ich versteh das Teil auch überhaupt nicht. Das ist so, als würde ATI ne 9250 XTX rausbringen, die immer noch langsamer als jede 9500er Karte ist. Hmm...

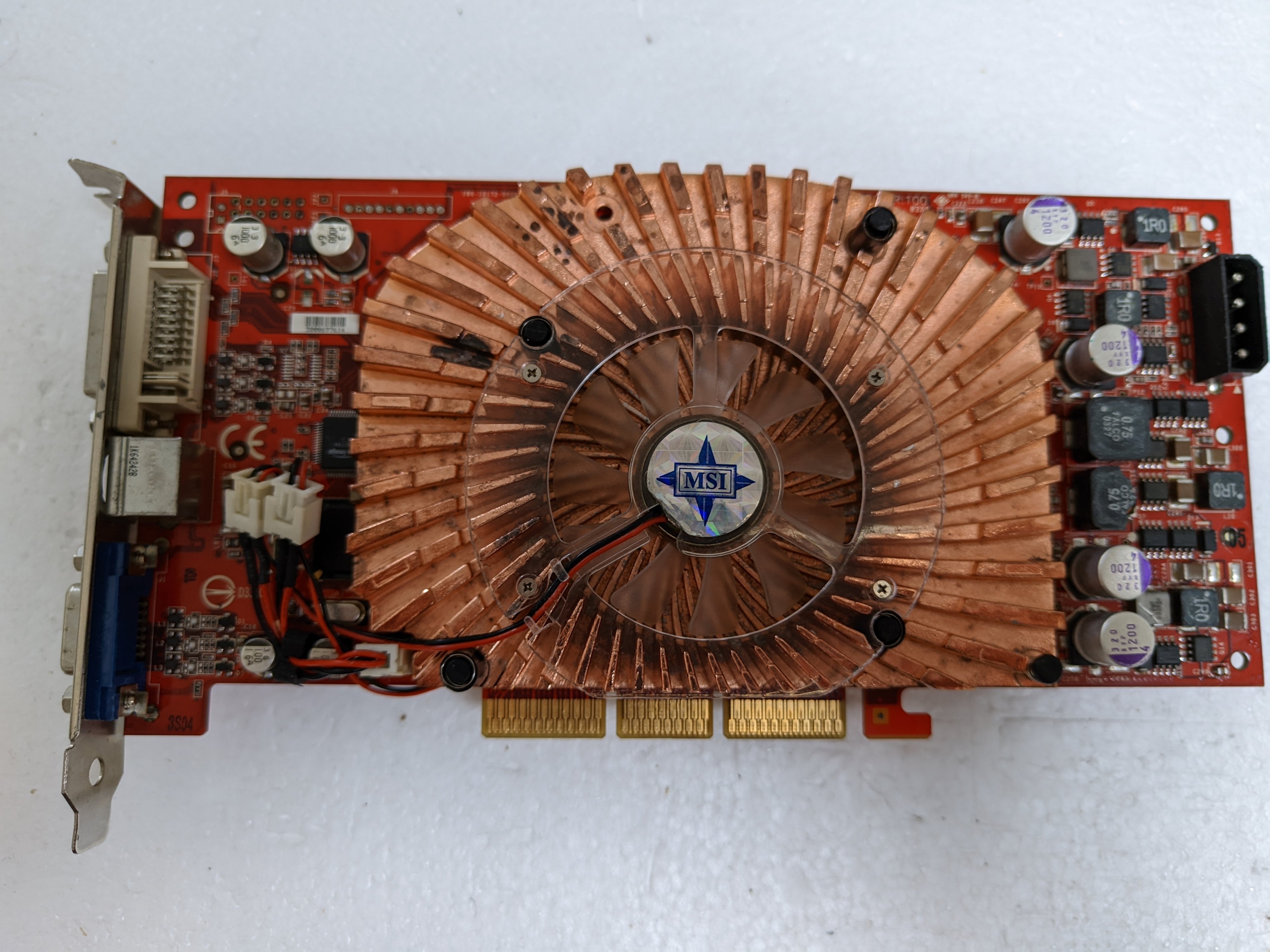

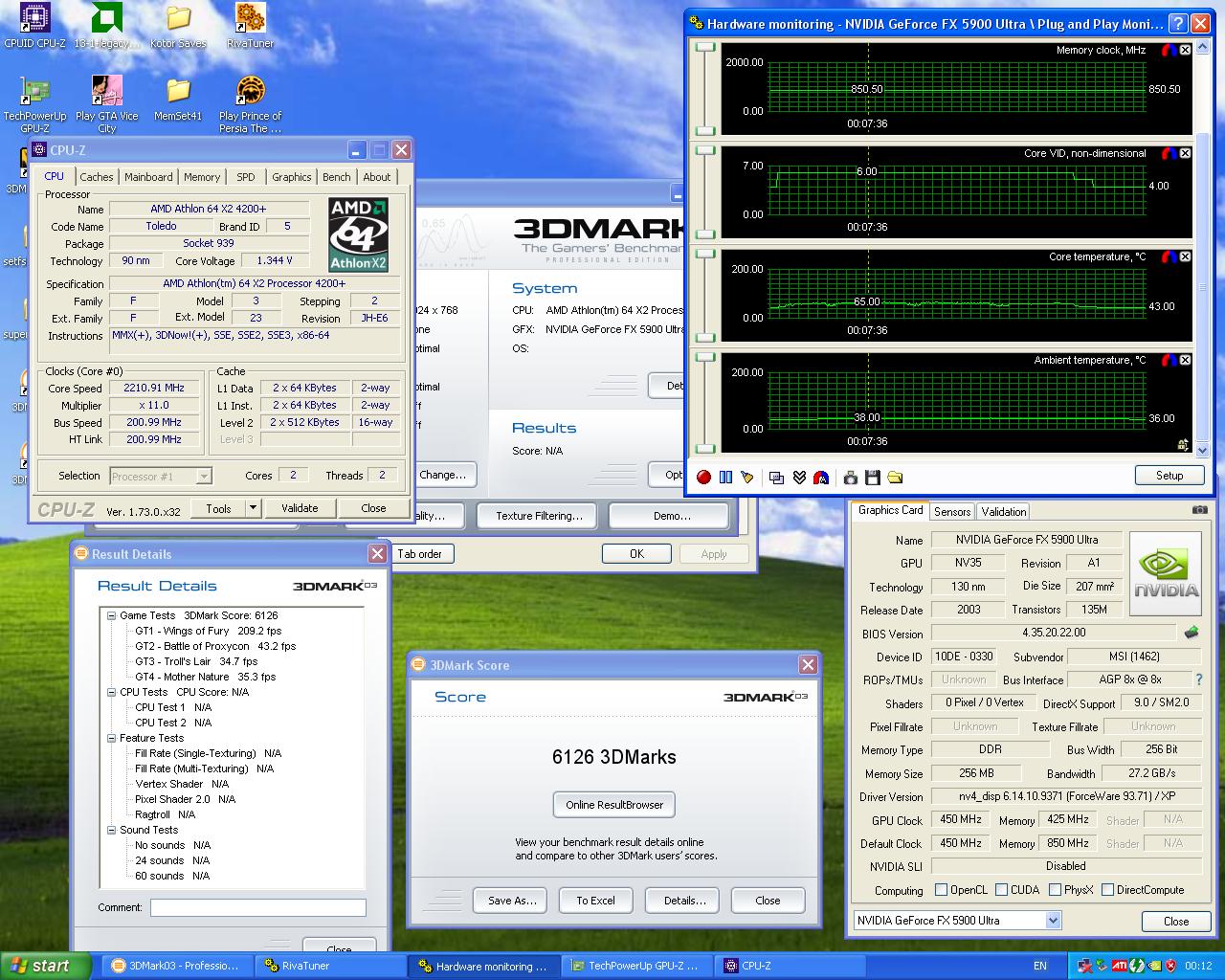

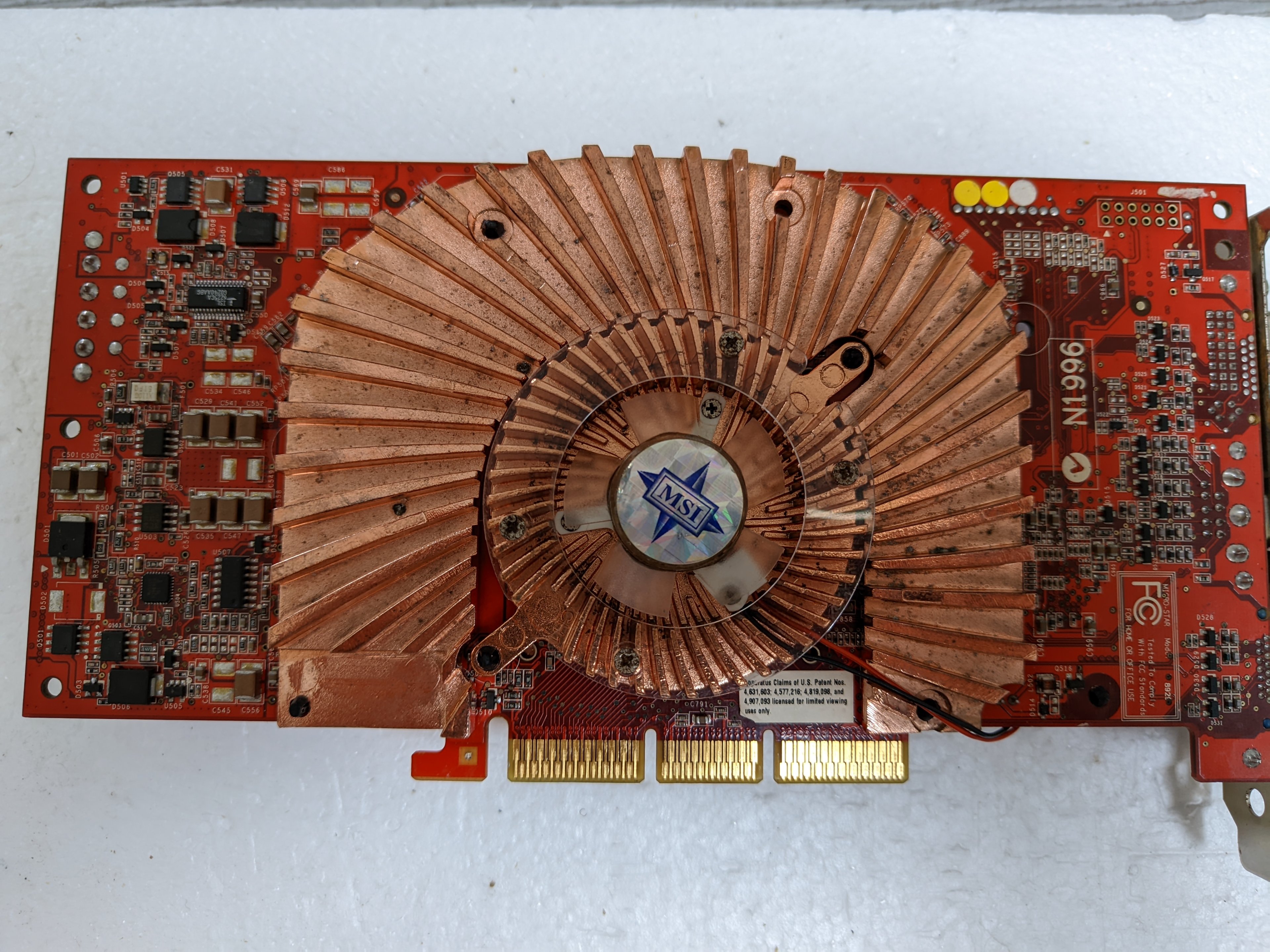

Aber was zum Thema hab ich auch. Endlich mal eine FX5900er Karte repariert bekommen - MSI FX5900 Ultra:

Story zur Reparatur - war ne Menge zu tun: https://www.hardwareluxx.de/communi...x-bastelthread.1224414/page-315#post-30442156



[andi_sco]

und ich versteh das Teil auch überhaupt nicht

Die dürfte nVidia auch nie verstanden haben.
War die teilweise nicht schneller als eine 5600?



[_chiller_]

Korrekt, ist eine mit Stromanschluss. Die Karte hat damals keinen Sinn gemacht, ja Mit viel Glück dürfte man an eine FX 5600 ran kommen, das wars dann aber auch schon.

Das erklärt auch die geringe Verbreitung der Karten, ich hab jetzt nach zwei Jahren endlich ein funktionierendes Exemplar ergattern können - für 75 Euro, Schnäppchen!



[lowrider20]

650MHz?! Also 325 ja?

Ja, der Speicher. Da es DDR-Ram ist. Dadurch effektiv doppelte Frequenz...



[Bodennebel]

Mhh, da mal nen Kabelbruch suchen und du wirst wahnsinnig:

Wozu gehört dieses Kabelverhau, Rückseite einer Telefonanlage?



[andi_sco]

@Bodennebel Cray 1



[Karre]

@andi_sco https://www.heise.de/hintergrund/40...ghter-Rendern-bis-die-Cray-kocht-9800572.html



[Bodennebel]

@andi_sco : Ich kenne von der Cray nur Fotos der Vorderseite. Ich fand die immer sehr stylish mit der Sitzbank herum :-)
