[AtomLord]

Gute Arbeit. Einen Schönheitswettbewerb gewinnt das Board nicht mehr, aber es funktioniert wieder. Waren von der Säure diverse Leiterbahnen geschrottet worden? Wie hast du deine Lötpunkte bestimmt, wo du Bypässe legst?

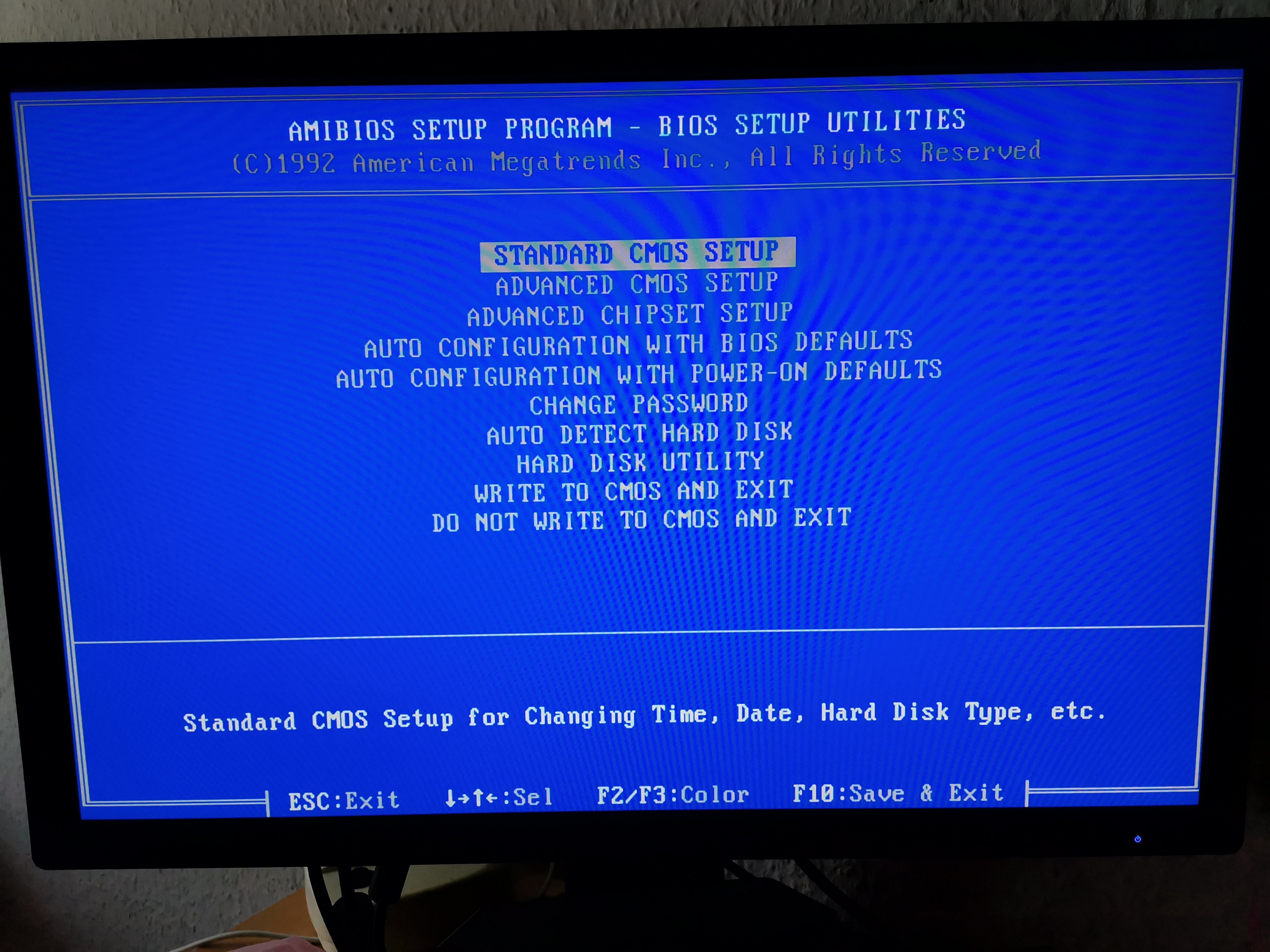

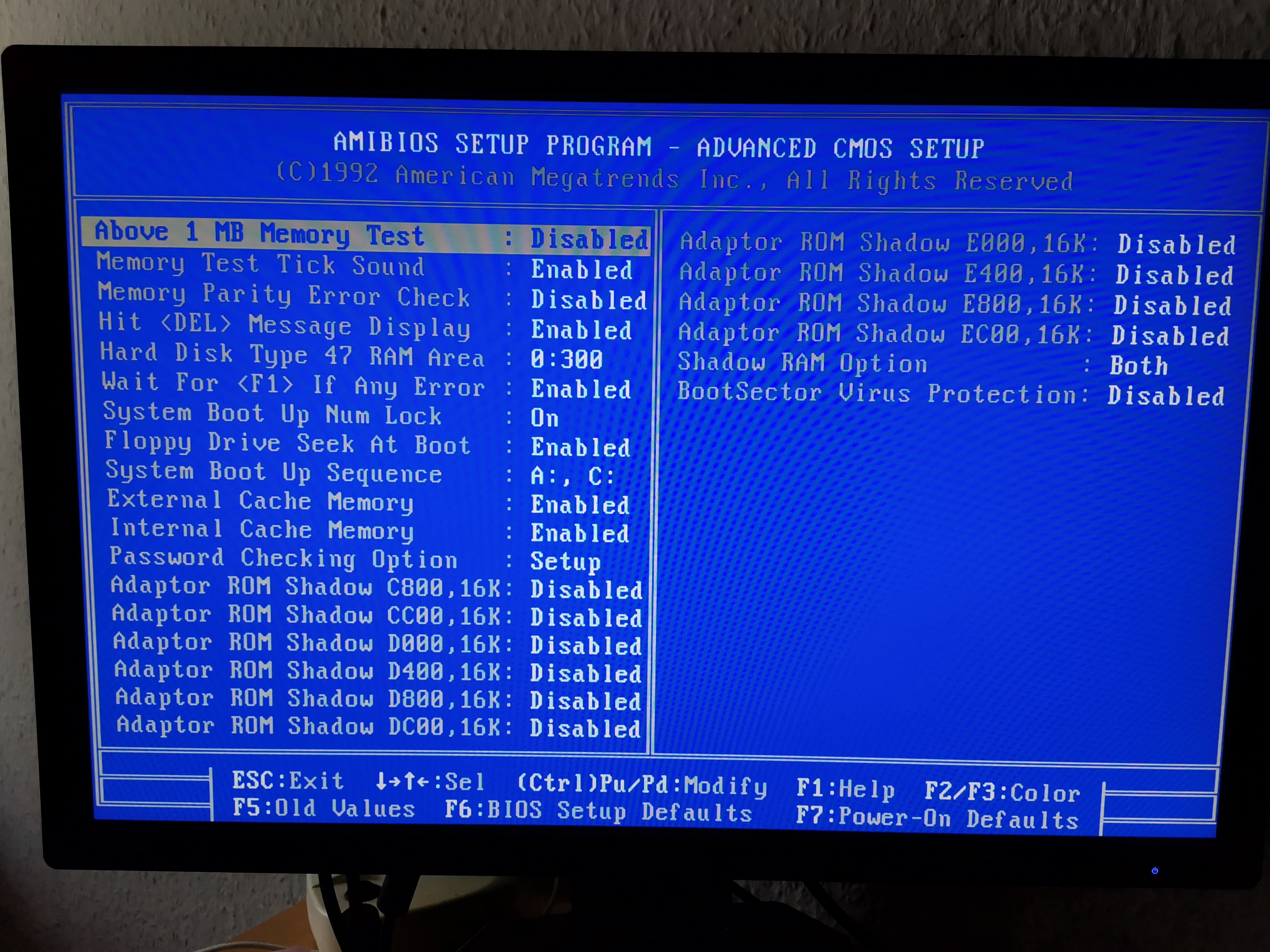

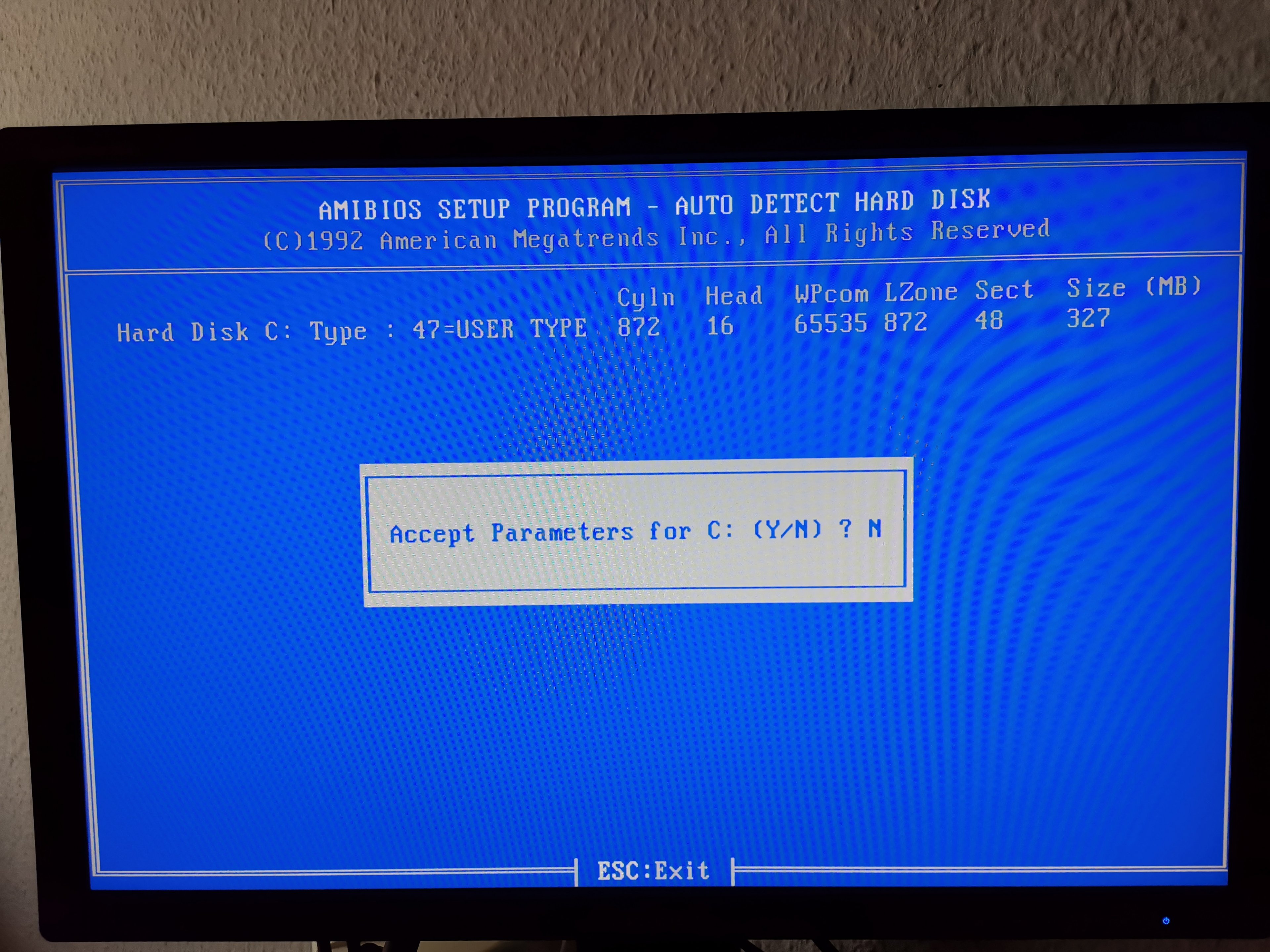

Aber nicht schlecht, dass ein so frühes Board, welches noch mit SIMM und ohne onboard IDE, RS232 usw. daherkommt bereits IDE Autodetect kann.

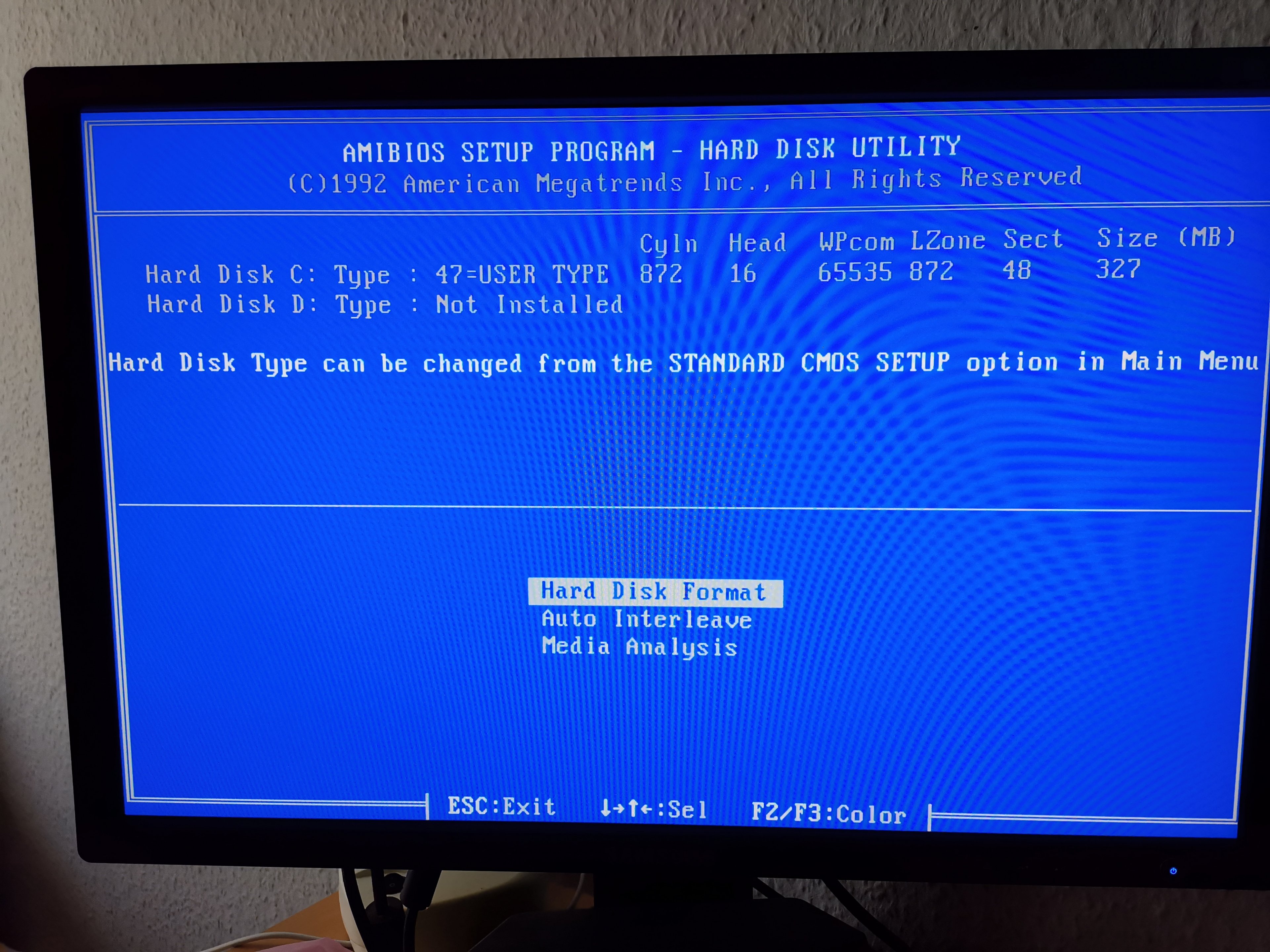

Ja, ne... Den bestimmt nicht mehr, hauptsache es geht wieder, in einem Gehäuse kann man die Stellen in der Ecke zur Not mit Kabeln kaschieren. Das Gute an dem Board ist, dass es nur zweil Layer hat. Ich konnte einfach nur den Leiterbahnen folgen und sie dann halt entweder flicken oder einen Bypass legen. Einige Bahnen habe ich einfach nur mit dem Lötkolben geflickt, mit einer Zinnkugel solange drüber gefahren bis sich die Minirisse geschlossen haben, da dort ein Bypass nicht so einfach war wegen den abständen. Manche Bahnen musste ich wegen der Säure ordentlich freikratzen mit Skalpell. Alles in der Nähe der Batterie war stark korrodiert und wenn man an manchen Leiterbahnen gekratzt hat, sind diese direkt zu Staub zerfallen, aber so oberflächlich haben sie intakt ausgeschaut. War ein mords gefummel. Achso, das Board hat noch dazu einen integrierten Low Level Format, was auch sehr praktisch ist, wenn man eine alte HDD wiederbeleben will.

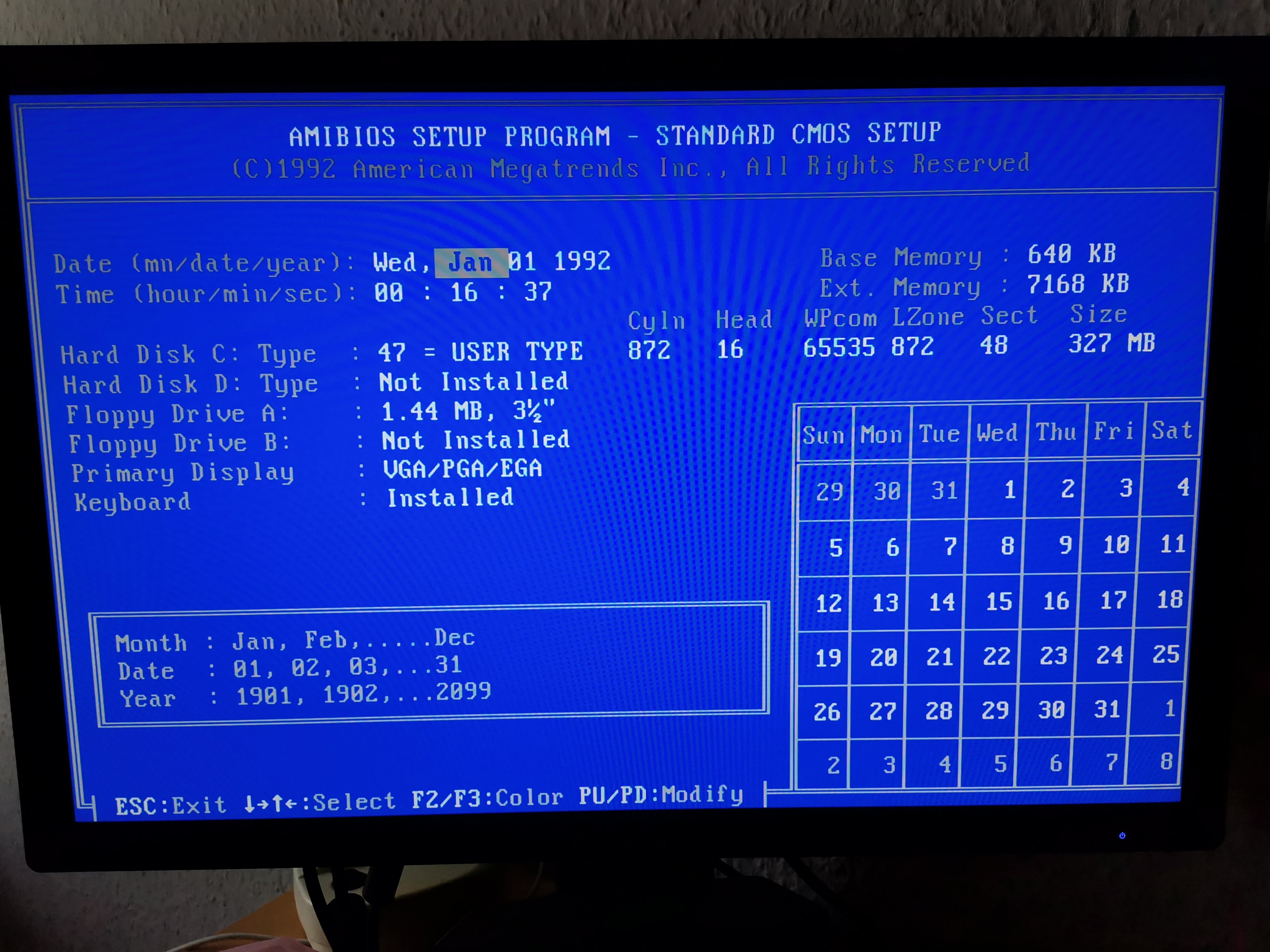

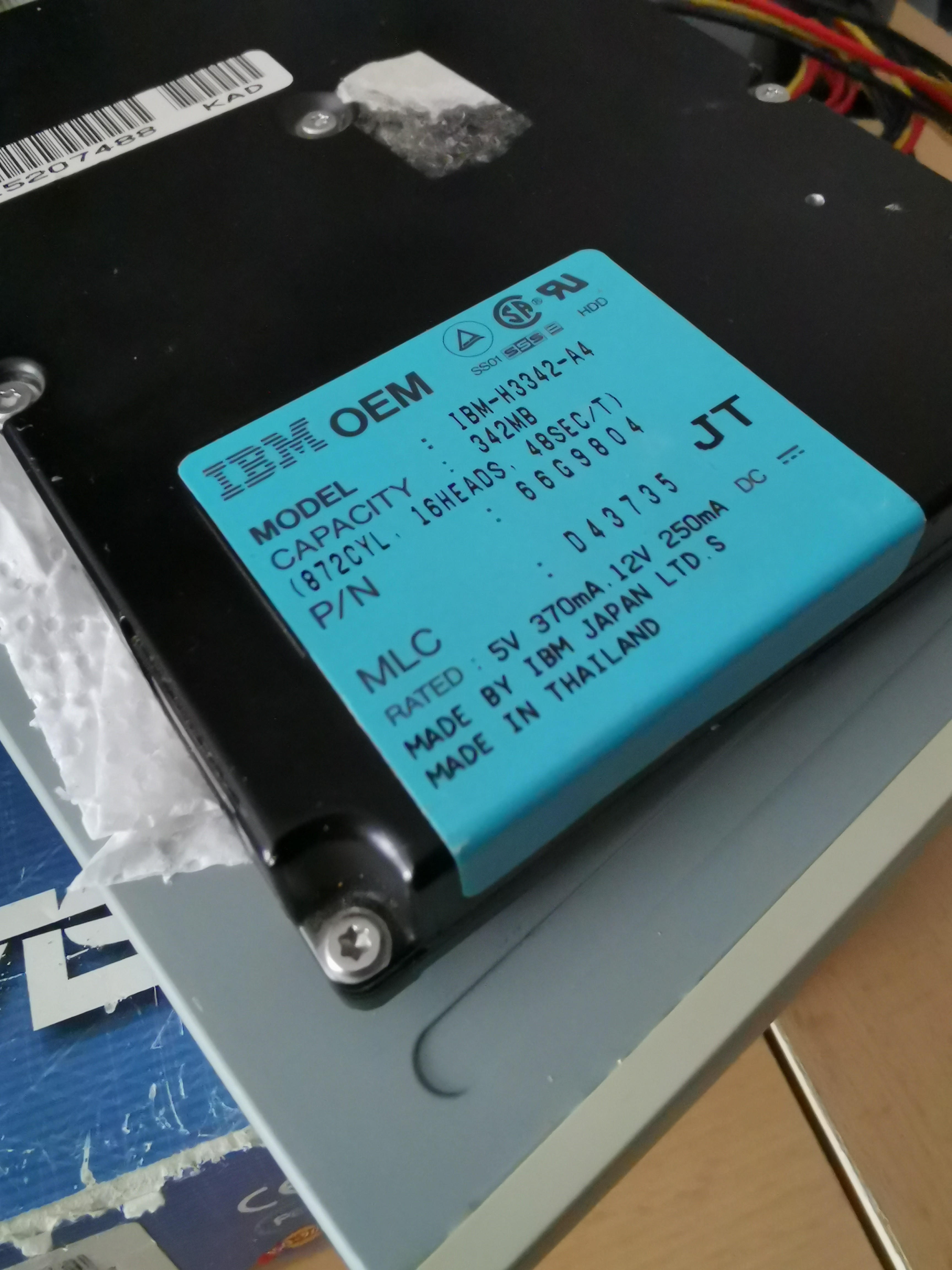

Das Board kann leider nur HDDs bis 540 MB erkennen. Gut dass ich noch n Paar alte Omas hier hab, die das unterschreiten.

PS: Das coole an dem Board ist, wenn man den Turbo Jumper wegnimmt, ist das System langsamer, als eine 386 DX-33. Sehr praktisch für Spiele die damals noch auf dem 286 liefen. Und zur Not kann man noch die caches ausmachen. Damit kann man super noch langsamere PC simulieren



[Faust2011]

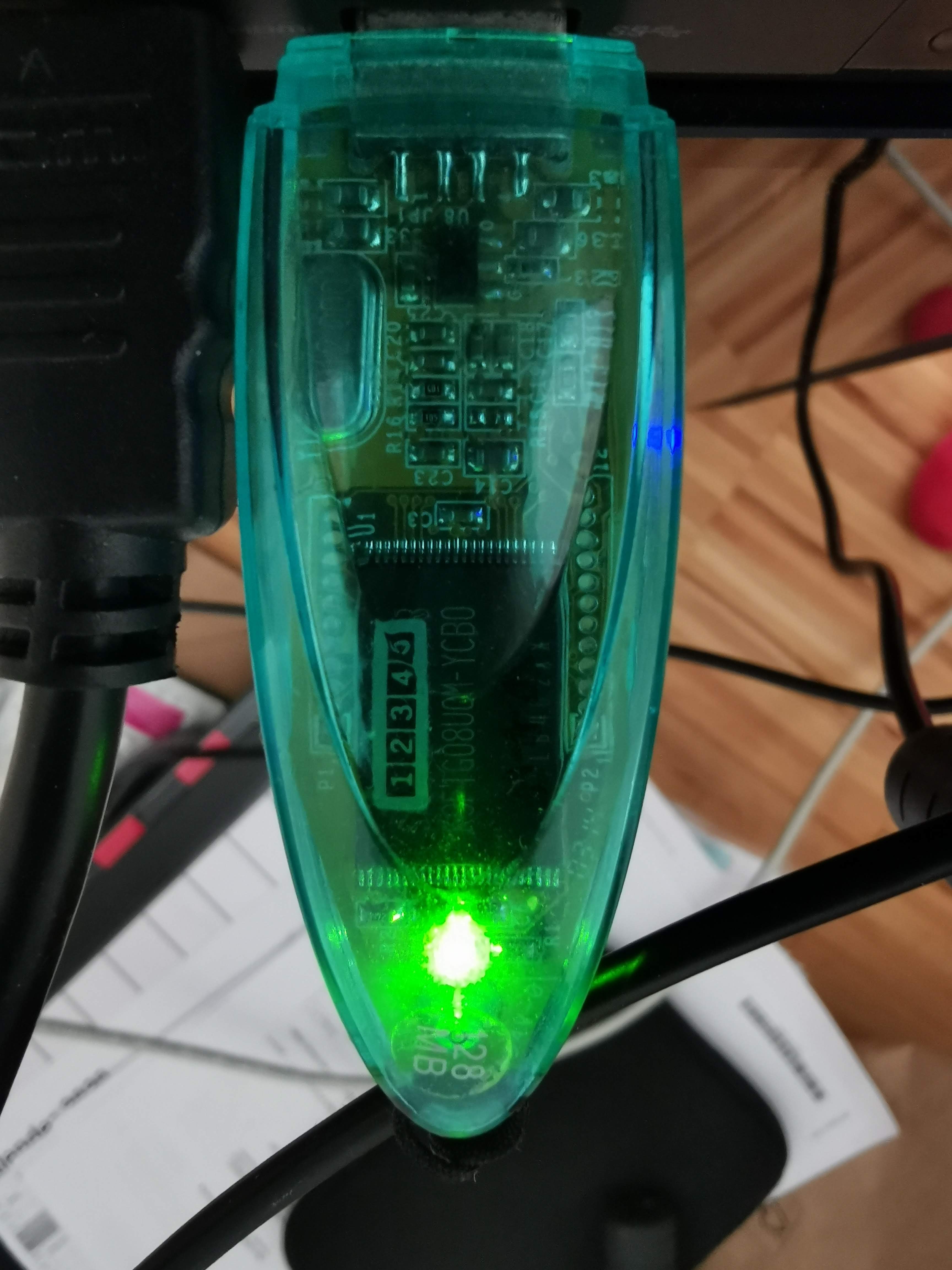

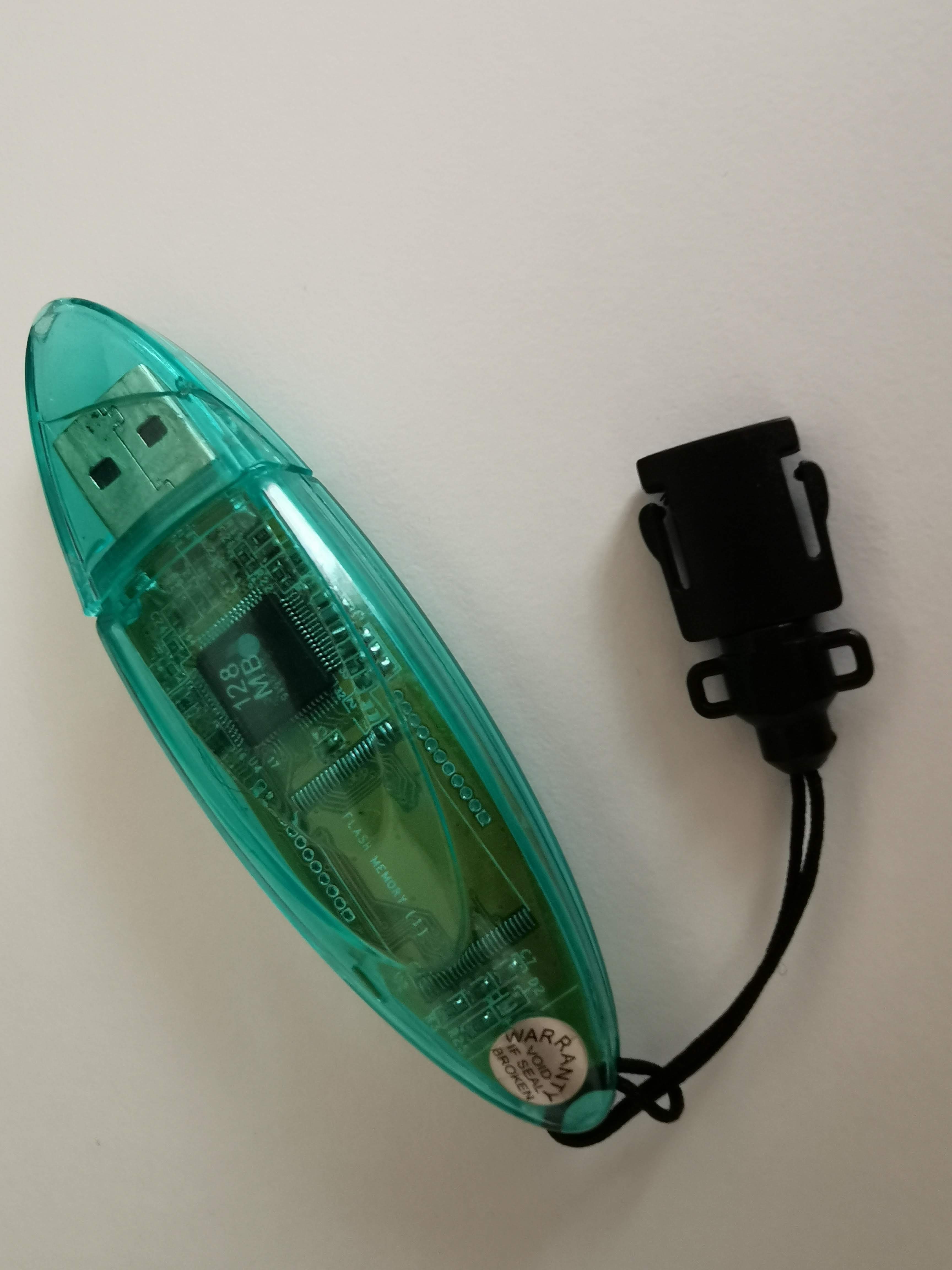

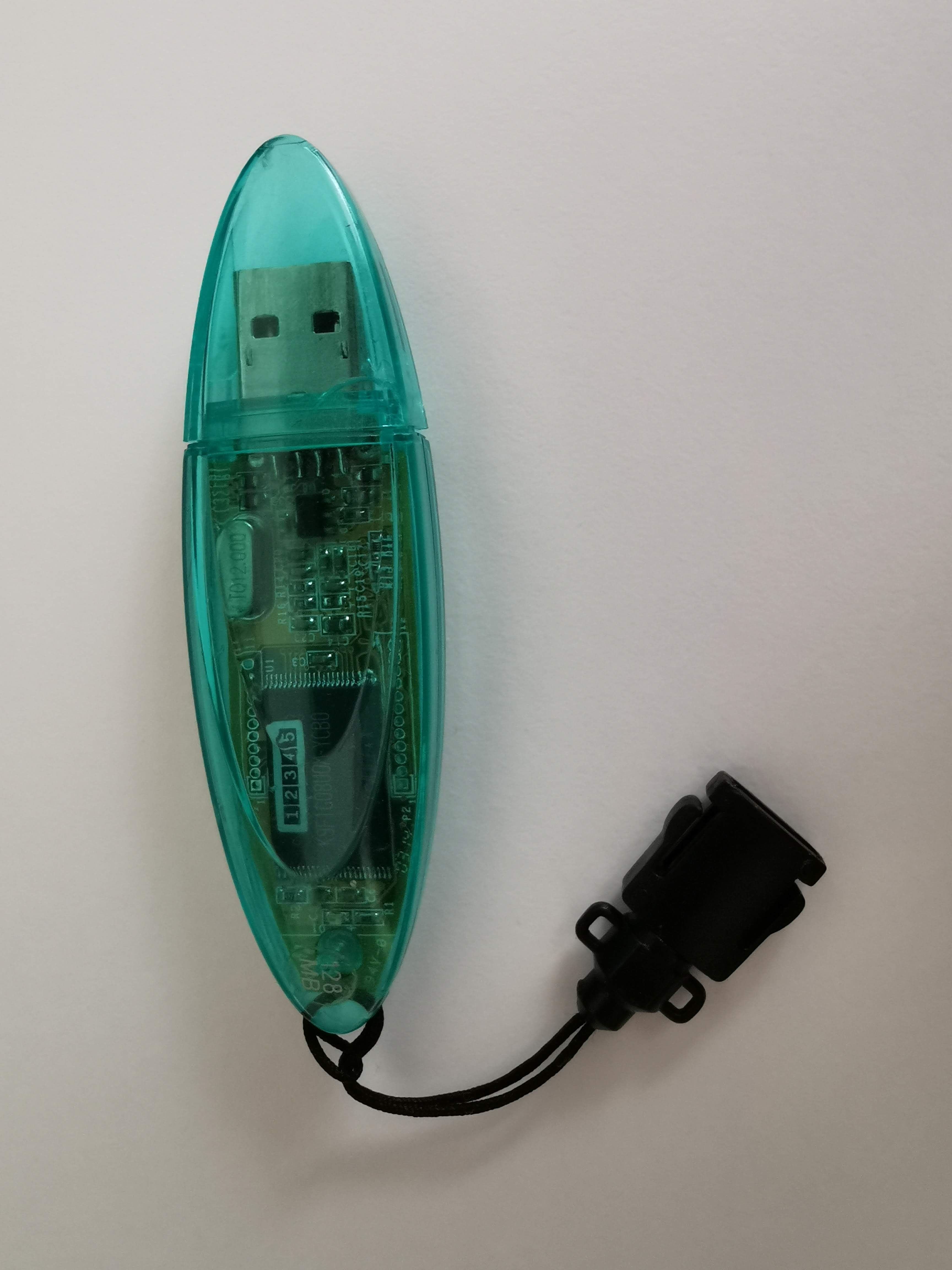

Gerade wiederentdeckt: Mein erster USB-Stick mit 128 Megabytes Kapazität aus dem Jahr 2003!

Das Modell heißt "Cigar Pro" und er ist auch entsprechend geformt. Und nicht nur, dass er gün-transparent ist, die Zugriffs-LED leuchtet natürlich auch grün



[andi_sco]

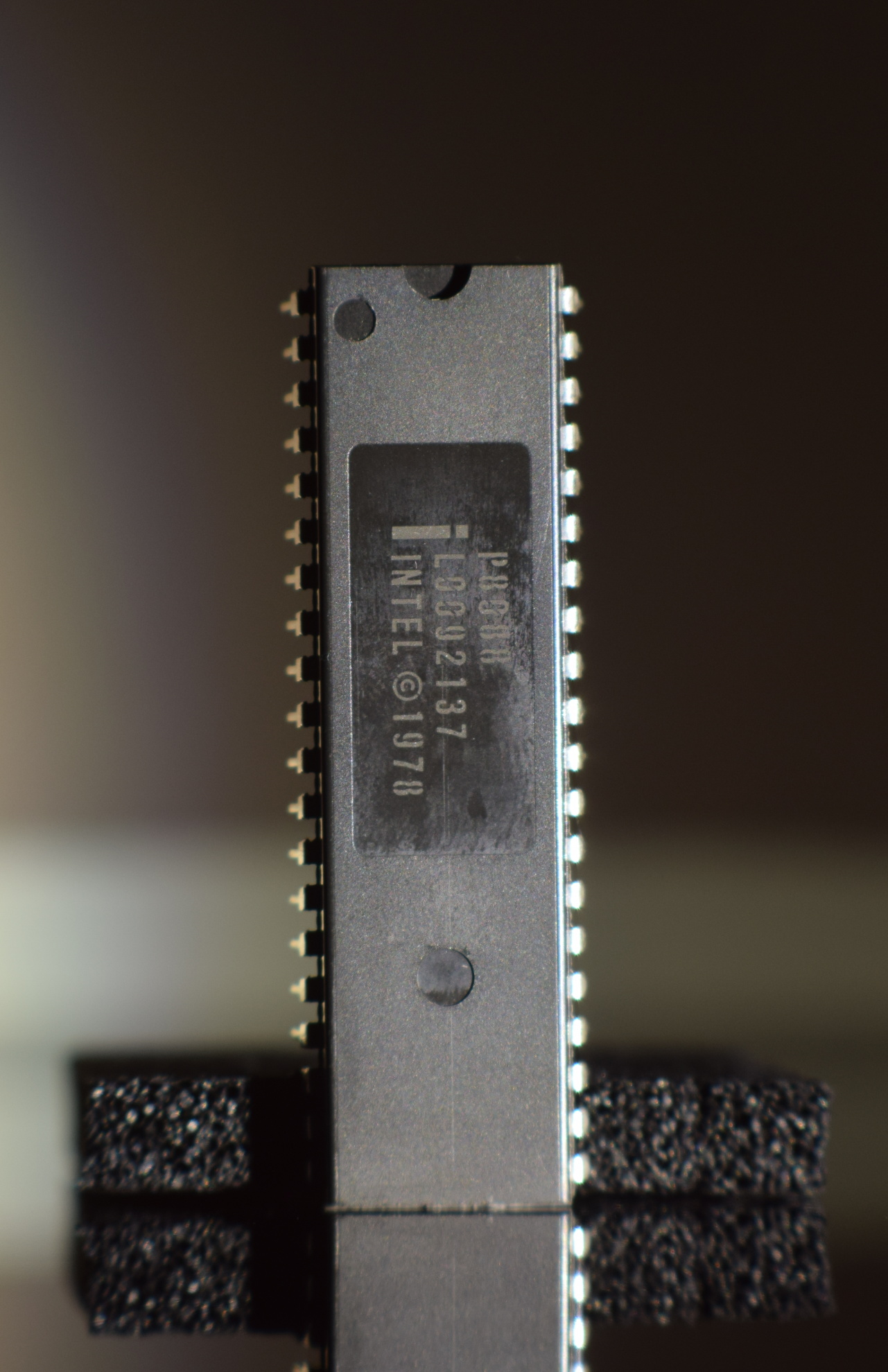

Servus, solche alten Chips, wie den intel 8088 bekommt man ja noch günstig in der Bucht, bei Chips wie dem intel 4004 sieht es schon schwerer aus. Hat jemand die Möglichkeit, so etwas im 3D Drucker zu fertigen?

intel 8088 neu, über die bay:



[ChiliSchaf]

Aufpassen mit diesem ESD-Foam. Chips, die länger in so was stecken fangen gerne und oft an, sehr sehr stark zu oxidieren. Irgendwie greift dieses Schaumzeug, wenn es zerfällt die Beine der Chips an. Also nichts worin man Chips lange lagern sollte.

https://twitter.com/TubeTimeUS/status/1250193637331202048



[ploedmann]

Ist das Retro?



[Hexxxer76]

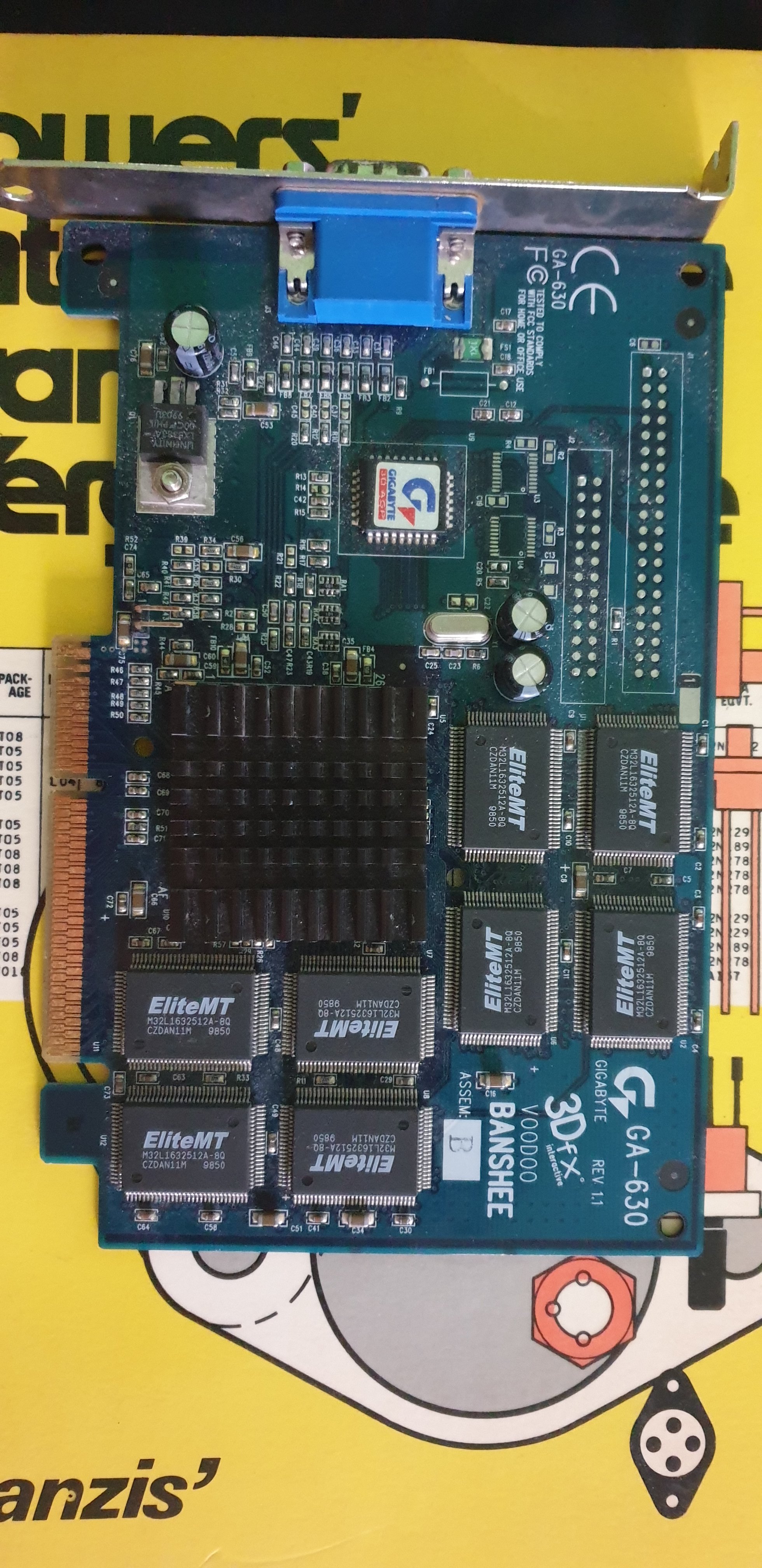

Ja wohl! Die gute alte 3Dfx Voodoo Banshee!



[ploedmann]

Da fehlt leider auch der Lüfter und getestet habe ich sie auch noch nicht!



[andi_sco]

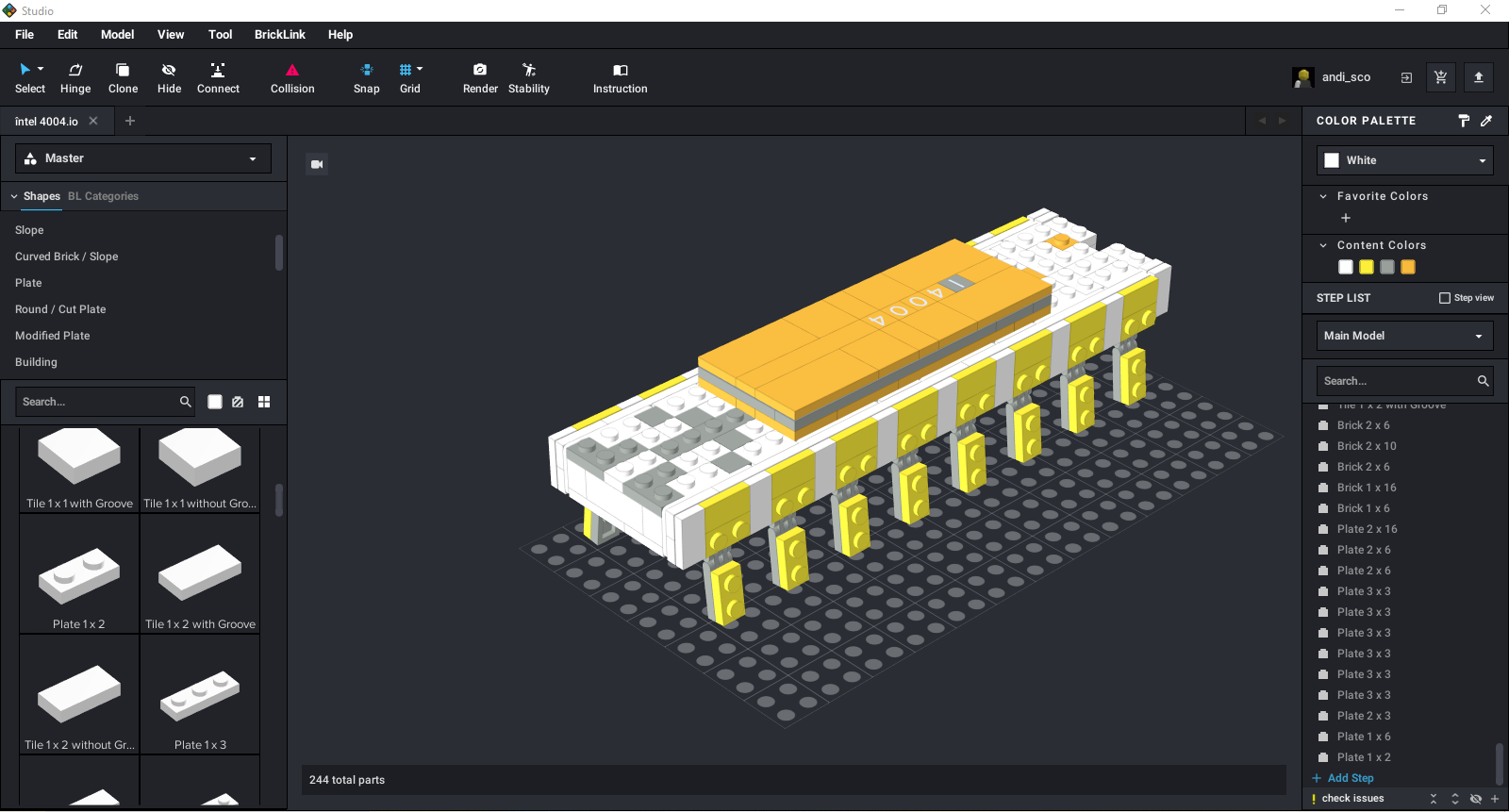

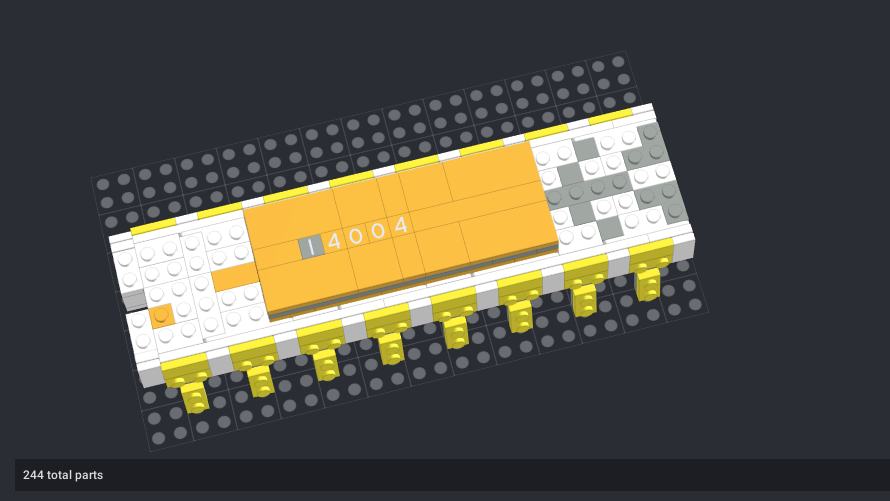

Hässliches Entlein, der intel 4004 in Lego (244 Teile)



[xdevilx]

Neuzugang



[Candy_Cloud]

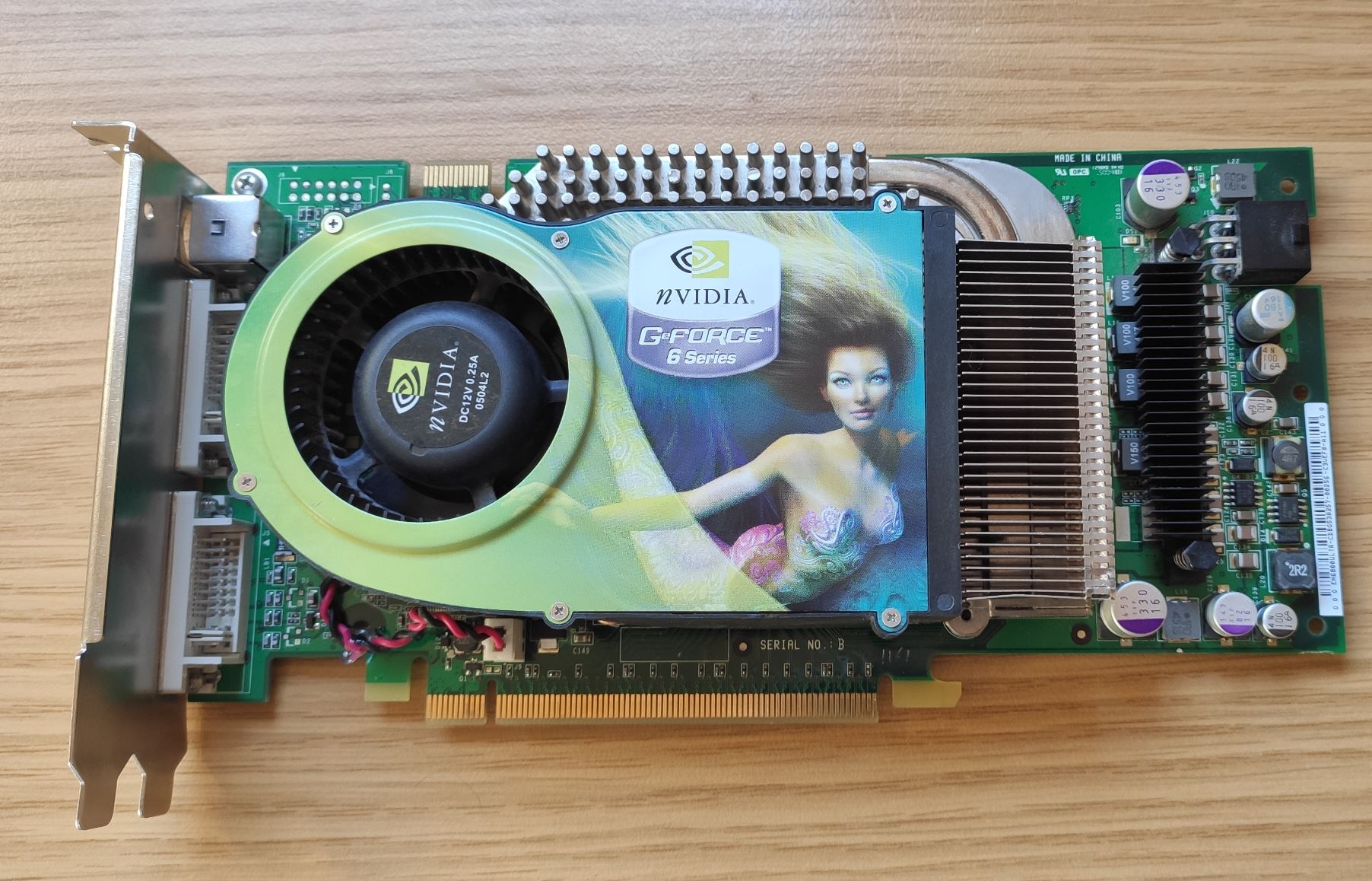

Schöne PCIe 6800Ultra mit Referenzkühler & Referenzcover.

Das war glaube ich die letzte Generation bei NV die Kühler hatte welche die erwärmte Luft ins Gehäuseinnere bläst.
Ab der 7er Generation dann Teilweise richtung Slotblech und ab der 8er dann durchweg teilweise mit Löchern in der Slotblende nach draußen.

Die 256MB die sich damals noch sehr viel angehört haben sind heute nicht mal genug für kleinere Texturen



[xdevilx]

Nicht ganz, die Gen 7 Karten haben die Luft auch noch ins Gehäuse geblasen

Erst ab dem G80 wurde das geändert

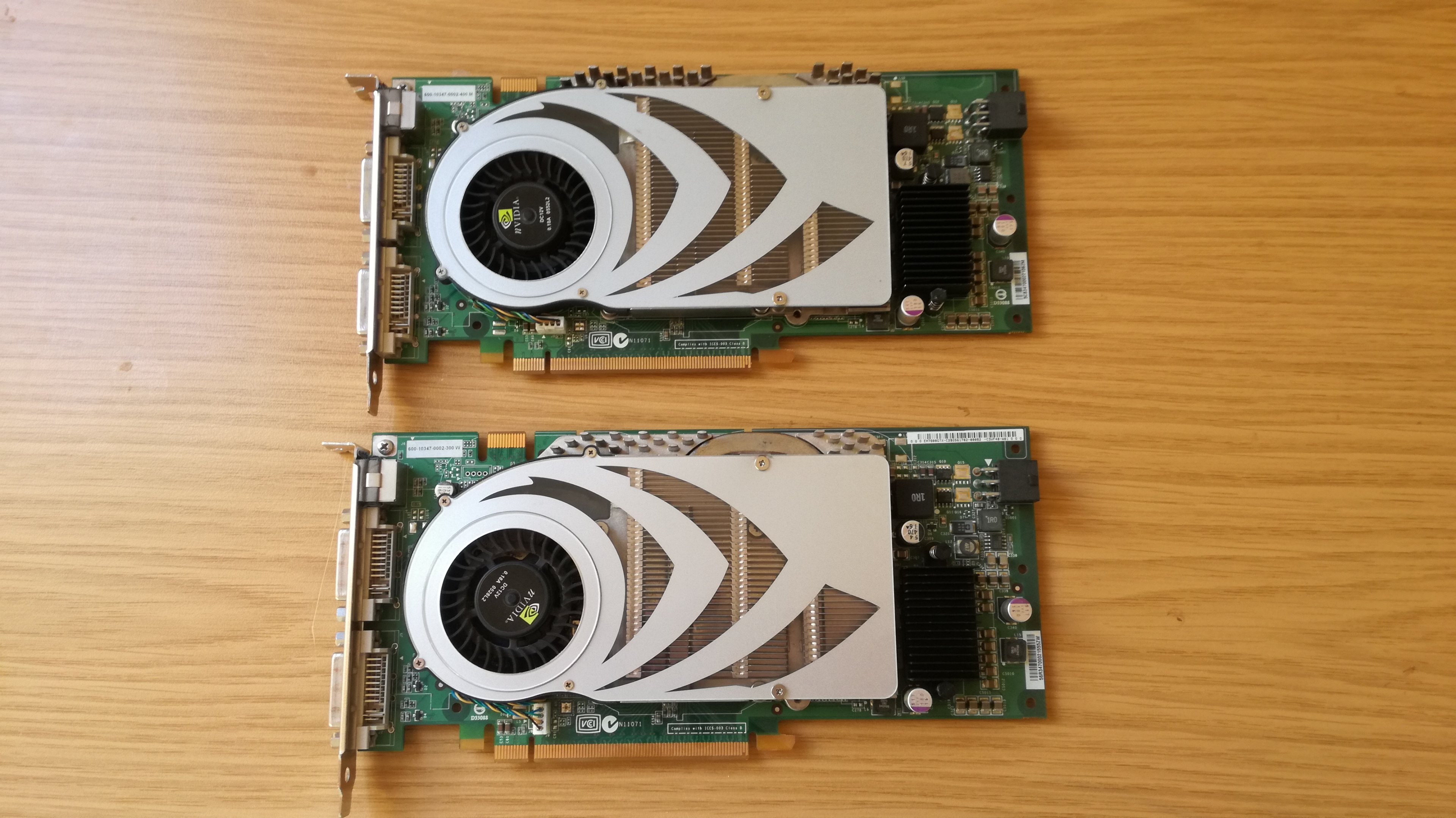

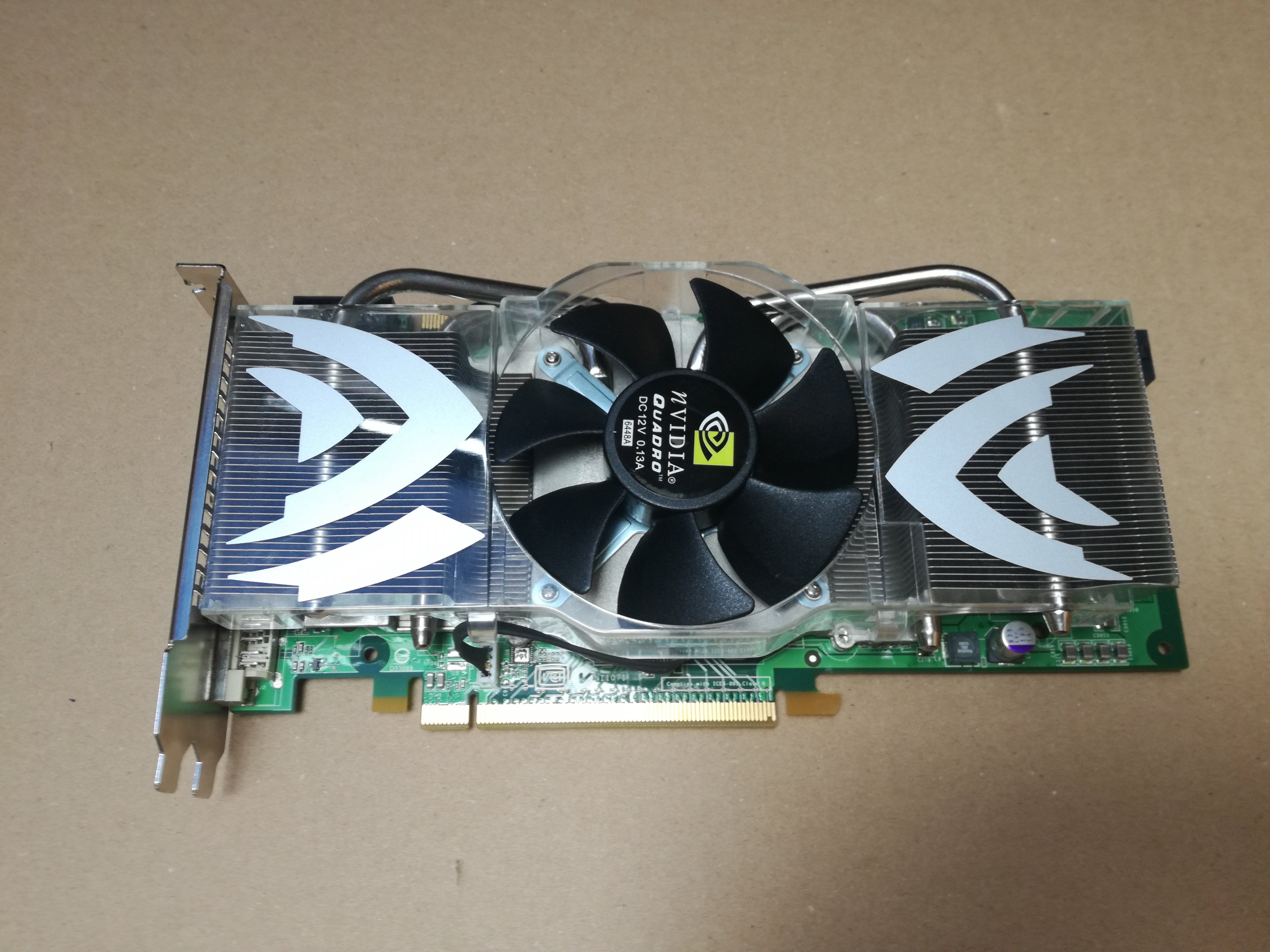

hier mal ne Quadro FX 4500 ( Geforce 7900 GTX) als Beispiel

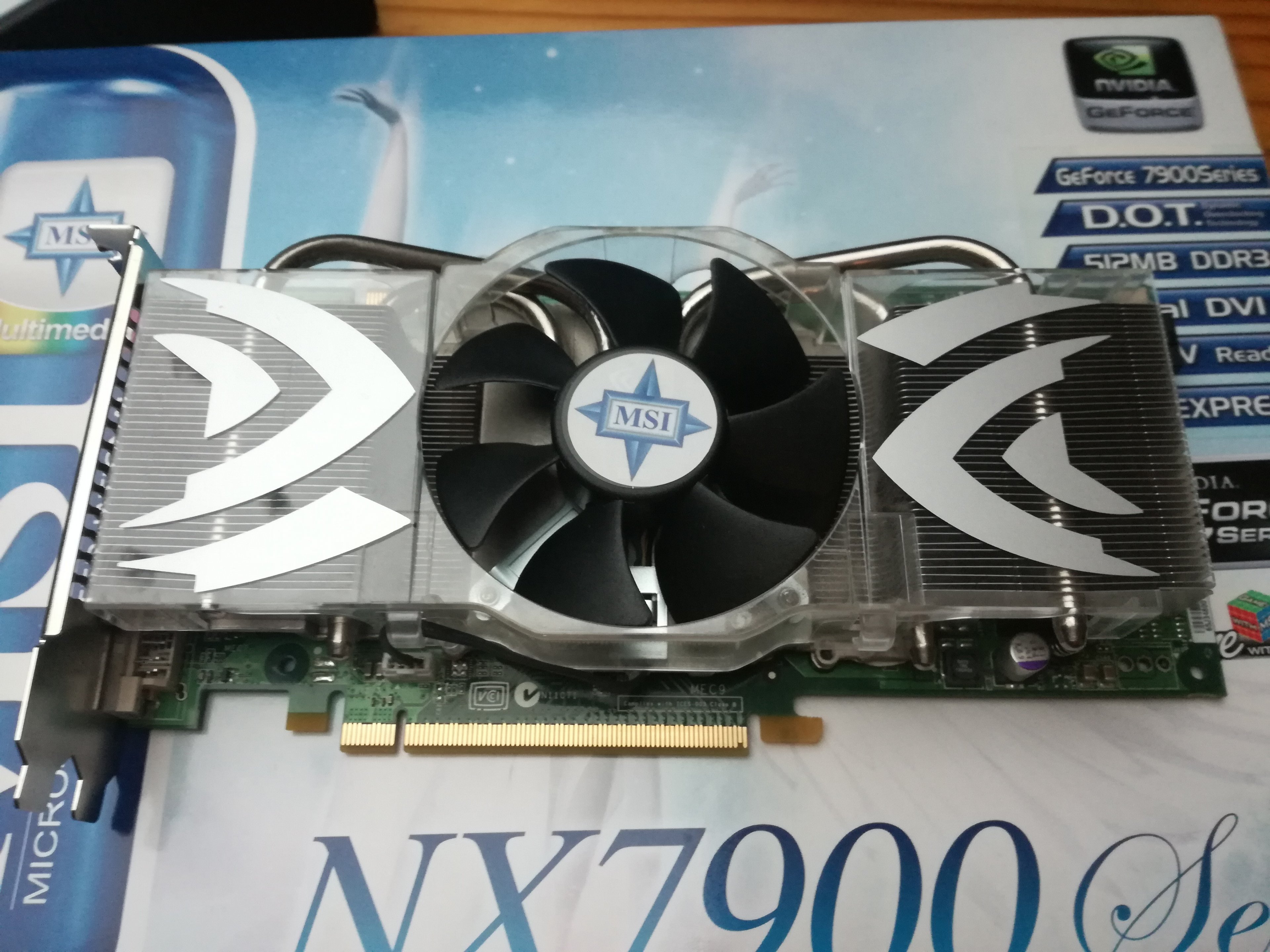

Oder die MSI 7900 GTO

7800 GTX



[andi_sco]

Einst, vor ewigen Zeiten, plante eine kleine deutsche Firma einen eigenen Grafikchip (News hier und hier) .
Die Firma SP3D wurde von ehemaligen SPEA Mitarbeitern (die haben Fire GL Karten vertrieben und eingeführt) und wurden dann von Philips geschluckt.
Name des Projektes: EnVision 2000
Daten:
-1GPixel/s
-max 768MB DDR RAM von Samsung
-12GB/s Speicherbandbreite
-und ein Polygondurchsatz von 7-14 Mio Dreiecken
ab hier gesicherte Daten:
- Auflösung bis 1600x1200
-8 bis 32 Bit Farbtiefe
-220MHz RAMDAC

Leider finde ich nichts mehr dazu, vllt habt Ihr davon gehört?

Hier werden die Jungs nochmal erwähnt

Einige Spea-Mitarbeiter gründeten das Unternehmen SP3D Chip Design, mit dem Ziel der Entwicklung eines eigenen Grafikchips. SP3D wurde von Philips übernommen, von der Firma und dem Envision-2000-Grafikchip war nach 1999 nichts mehr zu hören.

Quelle: heise.de

EnVision basiert auf den Bausteinen Comet und Star. Comet enthält das System-Interface und das Triangle-Setup; Star kümmert sich um die Darstellung von Linien und Polygonen.



[Candy_Cloud]



[Hexxxer76]

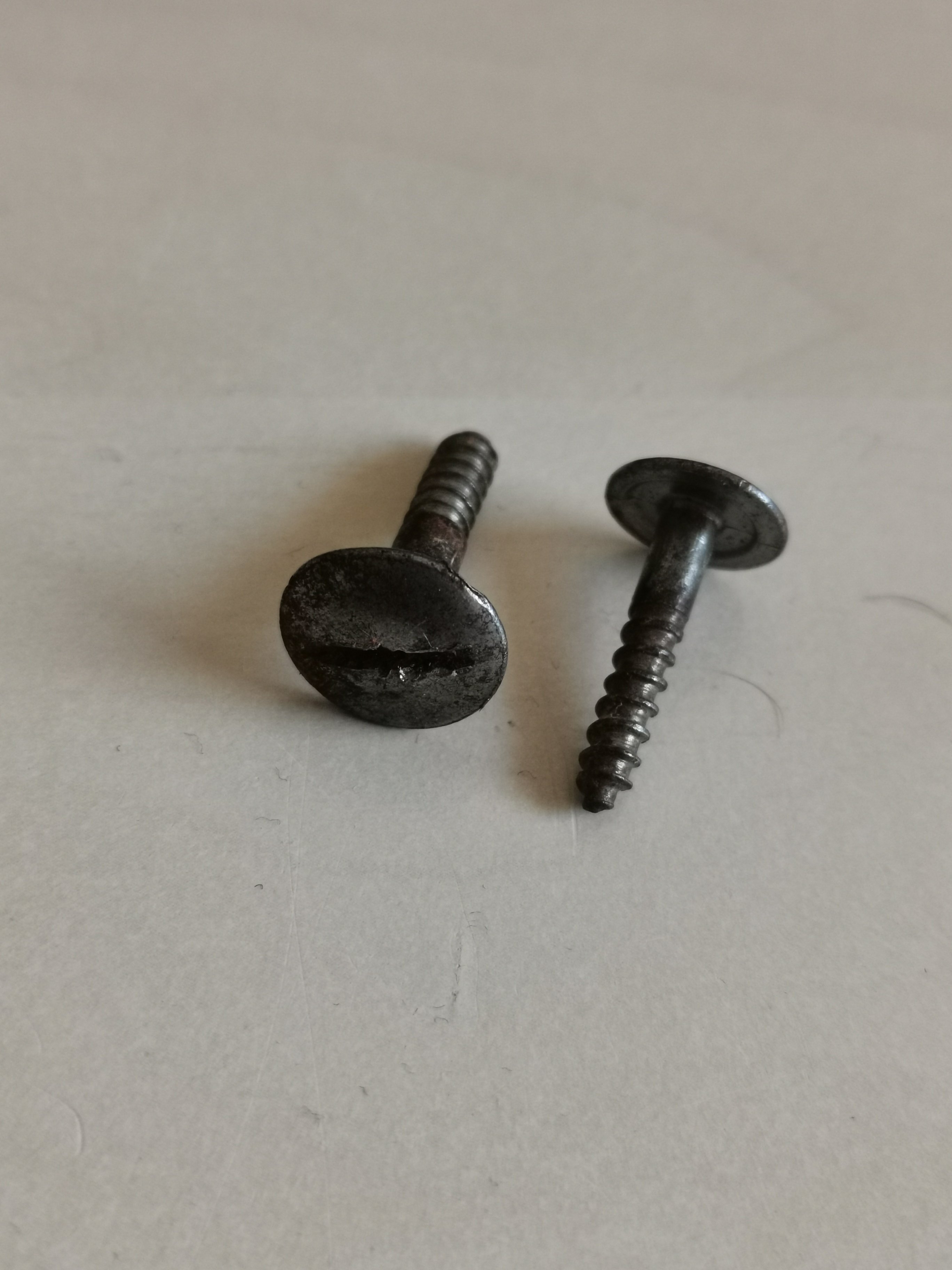

@Candy_Cloud ->Gehäuseschrauben!



[Candy_Cloud]

Also ich hab noch einige solcher "Schmuckstücke" geerbt von meinem Großvater. Da er Elektriker war, kann es auch sein das die Schrauben aus alten Elektroinstallationen stammen.

Die ansonsten brauchbaren Gegenstände die ich geerbt habe sind eine große Makita Schlagbohrmaschine und eine einfache Skil 450W Stichsäge.

Immerhin hab ich jetzt eigentlich für jede Aufgabe ne Maschine im Schrank.



[andi_sco]

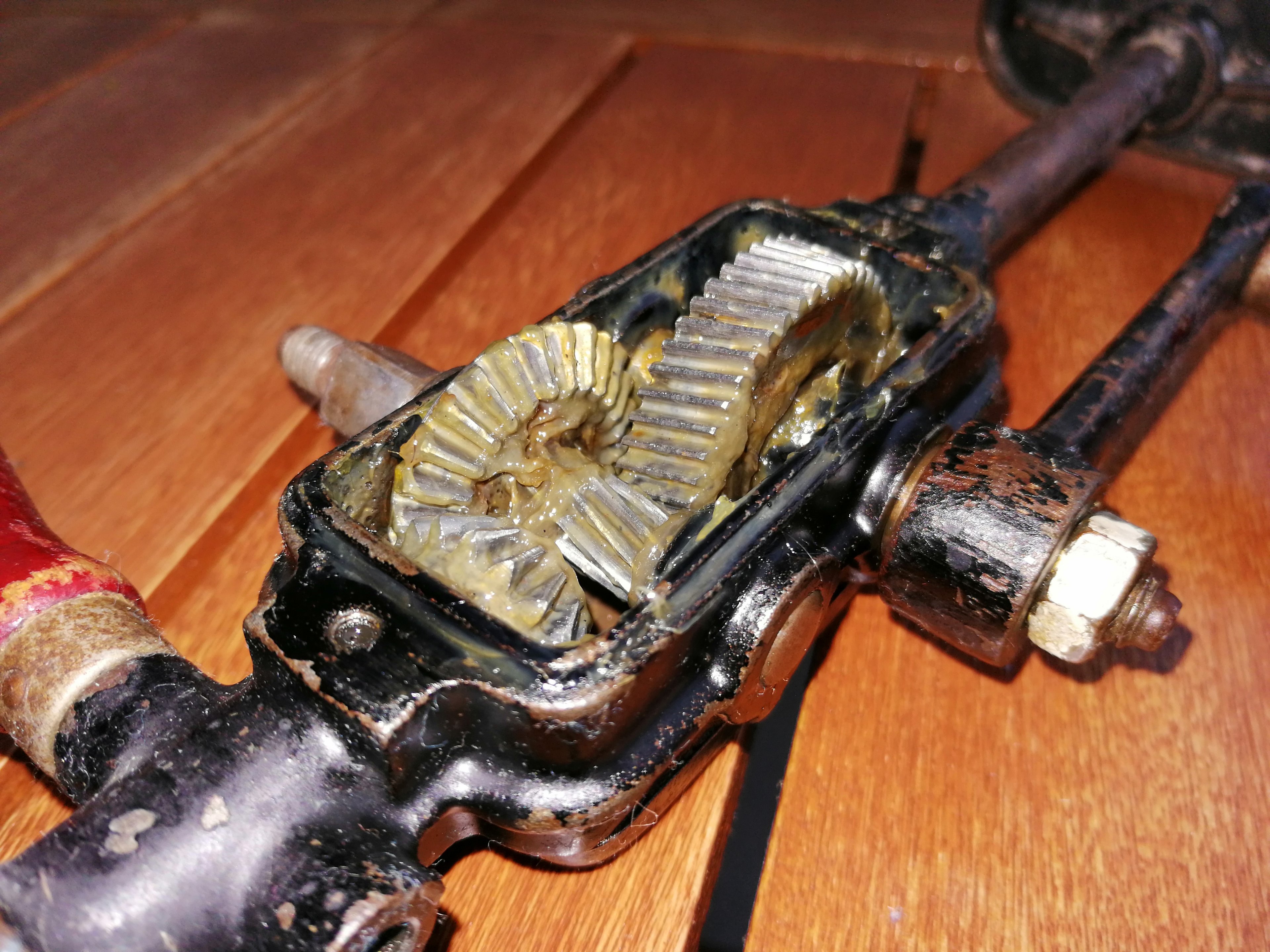

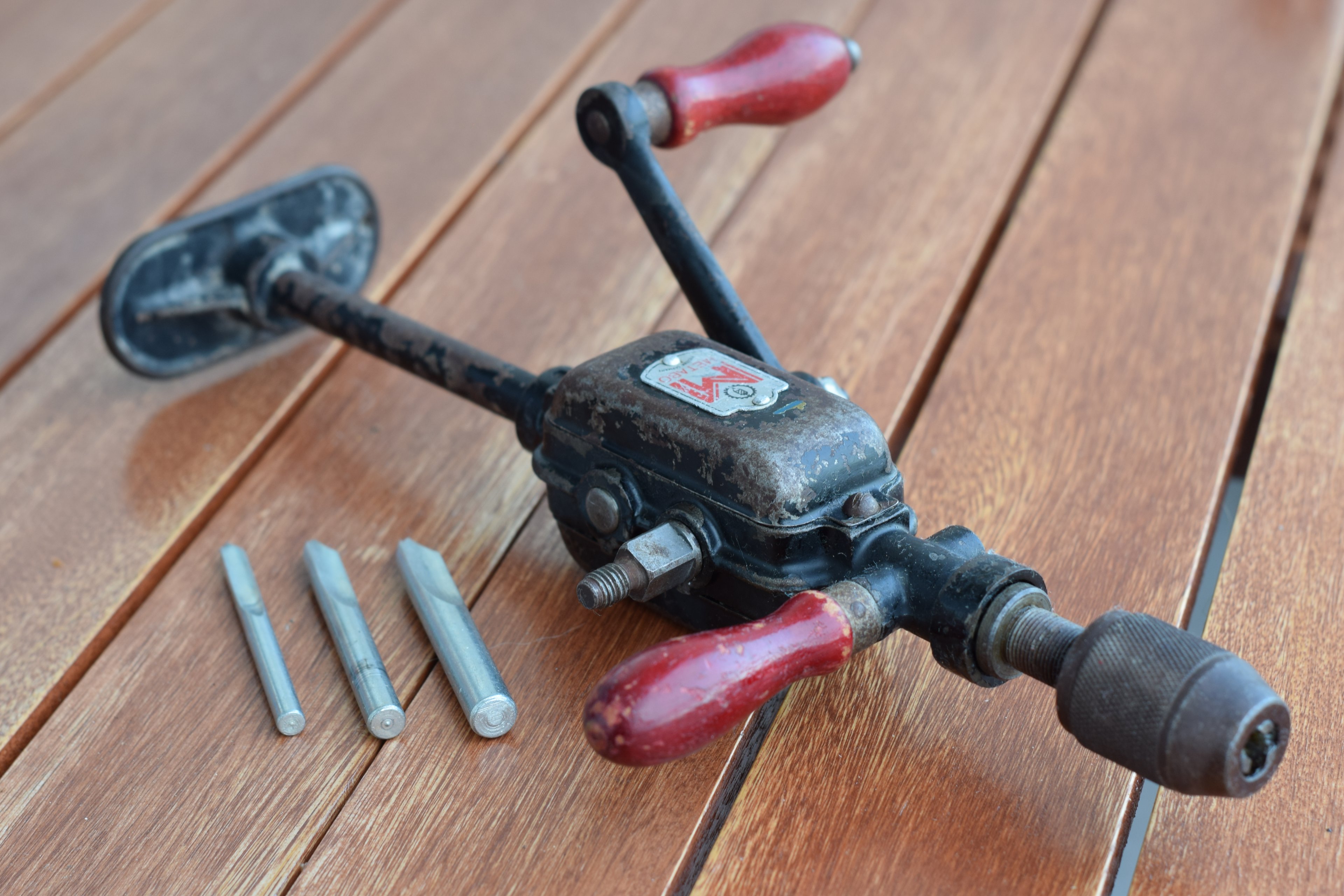

Pah, selbst die Bohrmaschine ist Retro:



[Candy_Cloud]

Und man hatte schon 2 Stufen damals! Ganz ohne Motor und klapperige Kunststoffschalter.



[Stratotanker]

So etwas liegt bei meinen Eltern auch rum. Hatte ich als Kind sehr viel Spass mit. Mein Vater nicht so, weil ich immer die 2 und 3mm Bohrer abgebrochen habe.

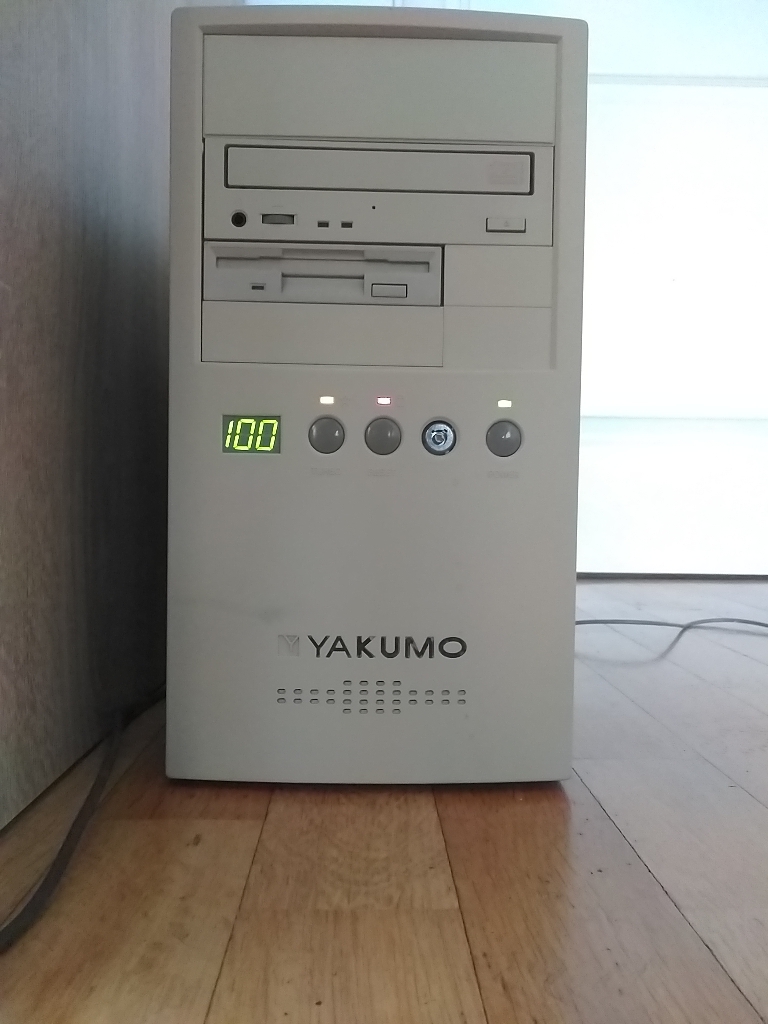

Zwischenstand:

System läuft aktuell mit nem Intel DX4-100. Der Pentium Overdrive freezt beim POST. AMD X5-133 geht auch.

Die umgelötete LED Anzeige zeigt nun auch etwas Brauchbares an.



[andi_sco]

Funktioniert auch mit Schlagbohren - wenn die Schraube nicht will, kloppst sie damit einfach rein



[Zock]

@Stratotanker

Welche Graka und welche Soundkarte sind den im DX4 verbaut.

Wenn du den Overdrive benutzen willst musst du Write Back deaktivieren einige Board haben da Probleme also in Write Trough ändern.
