Ein Bisschen mehr "Oddware", wie LGR aus Youtube es bezeichnen würde ^^

JA, das sind wirklich Jumper... immerhin Jumper-Brücken, also mehrere aneinandergeflanscht, aber dennoch ein Bisschen GAGA!

Könnt ihr euch denken, welche Funktion die Jumper haben? Kennt ihr vielleicht sogar das Board? Ich muss zugeben, ich musste eben auch erstmal in's Handbuch schauen (und bin FROH, dass die Jumper bei meinem Board noch alle vorhanden sind ^^)... Ich löse dann gerne auch auf



[Jesterfox]

Ich würd mal vermuten das man damit quasi die Leiterbahnen auftrennen kann um eine Extension oder ein Debug-Board anzustecken.



[ghecko]

Könnt ihr euch denken, welche Funktion die Jumper haben?

Terminieren der Datenleitungen für den RAM. Je nach Belegung muss man die wohl ziehen.



[DJMadMax]

Die Idee von @Jesterfox ist zweifellos nicht so weit hergeholt, aber @ghecko trifft den Nagel auf den Kopf

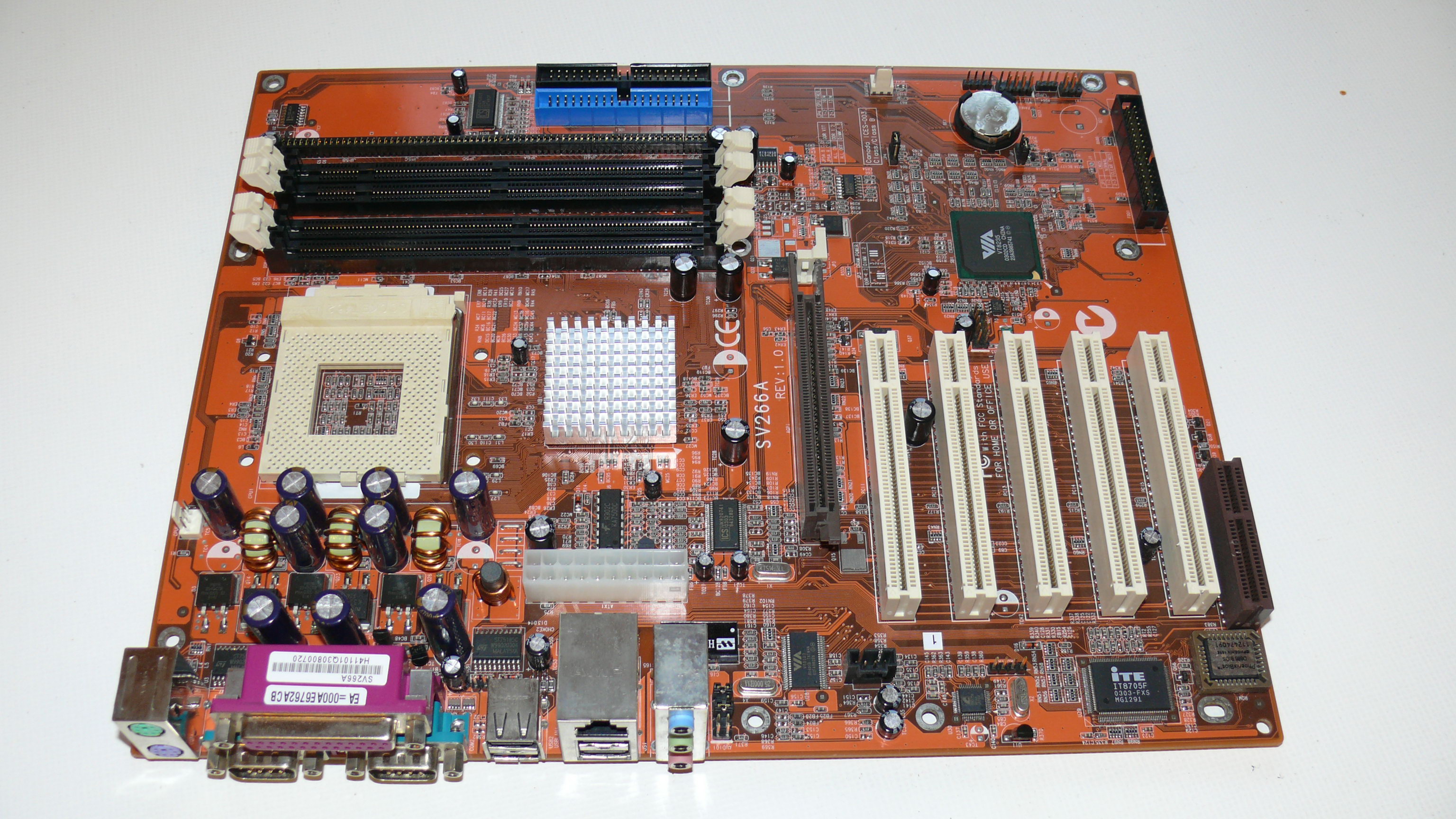

Ein Syntax SV266A, das immerhin AMD Sockel A-Prozessoren bis hin zum Thoroughbred B 2600+ oder zum Thorton 2400+ unterstützt (eben wegen des limitierenden 266 MHz FSB).

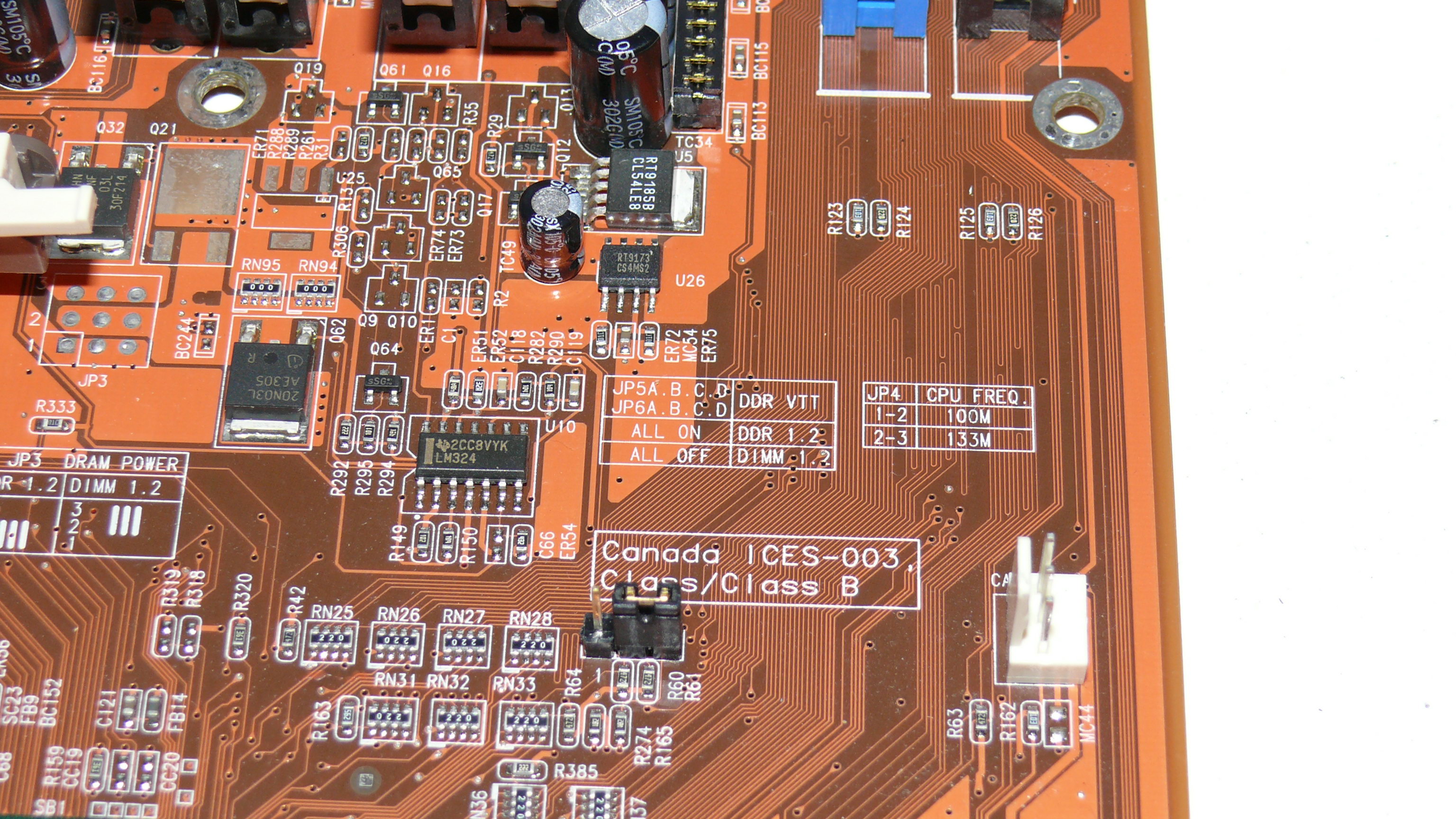

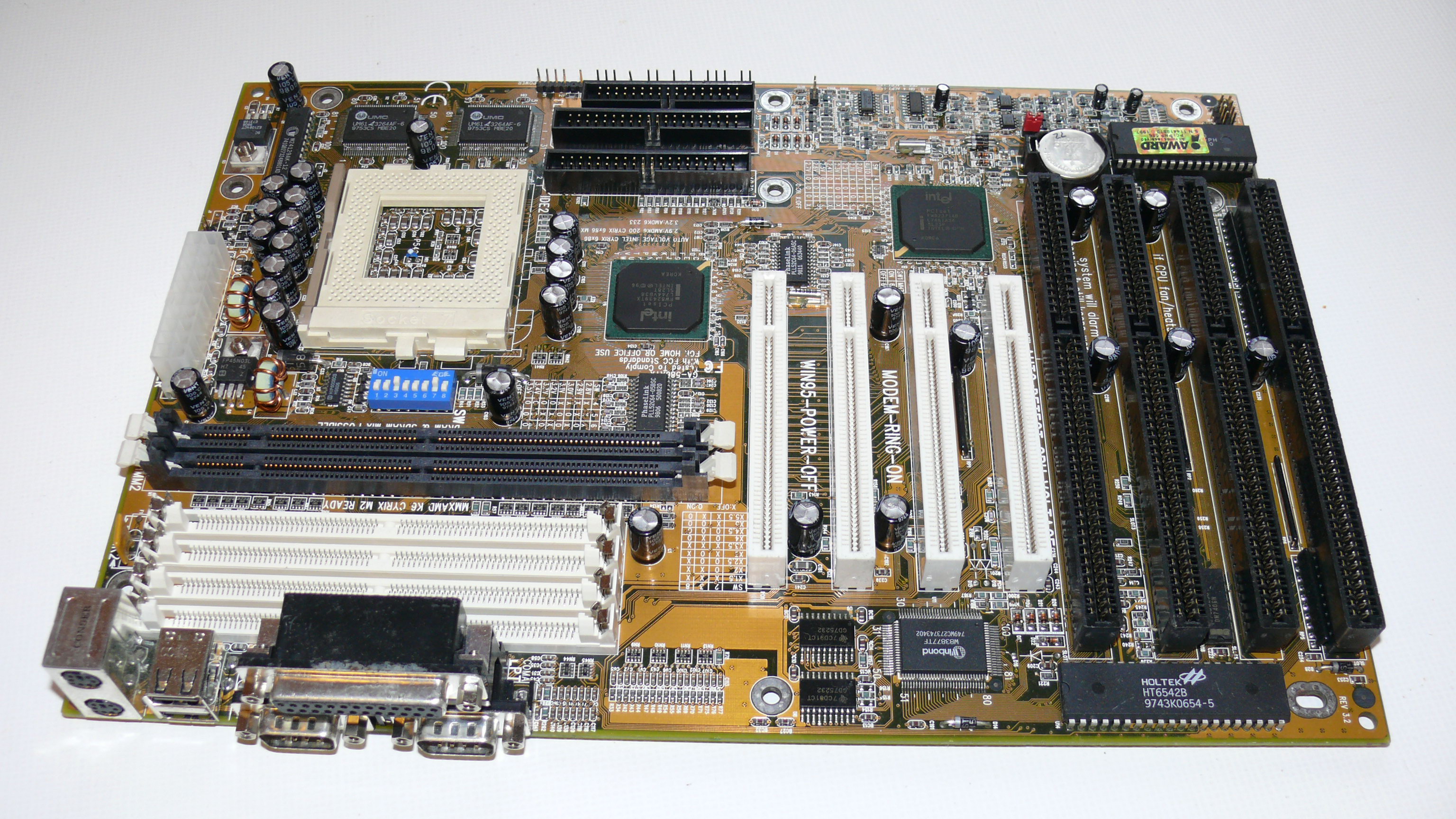

Auf dem 2. Bild steht beschrieben, dass man die Jumperbrücken 5 und 6 (also die komplette Reihe, je eine Hälfte steht für eine Bank beider RAM-Bauarten) komplett entfernen muss, wenn SD-RAM verwendet werden soll, bzw. komplett aufgesteckt sein müssen, wenn DDR verwendet wird.



[Jesterfox]

Ok, also unterschiedliche Terminierung je nach Speichertyp. Ok, mit sowas hab ich tatsächlich nicht gerechnet ;-)



[Hardy_1916]

OMG ein Syntanx SV266A, die versuchte Antwort von PC Chips auf ASRock, hätte nicht gedacht das ich nochmal eines sehen sollte. Ein guter Freund kam damals freudestrahlend mit dem Teil an, eine Woche später fand sich das Board in der Bucht wieder und er nahm mir mein Epox EP-8KHA+ ab.



[DJMadMax]

@Hardy_1916
Wer weiß, vielleicht ist's ja das Selbe?!



[andi_sco]

sonst nichts zum Anzünden

Geht uns genauso, alles elektrisch, auch die (Wachs-) Kerzen

eine Woche später

So miserabel?



[Bodennebel]

Auf dem 2. Bild steht beschrieben, dass man die Jumperbrücken 5 und 6 (also die komplette Reihe, je eine Hälfte steht für eine Bank beider RAM-Bauarten) komplett entfernen muss, wenn SD-RAM verwendet werden soll, bzw. komplett aufgesteckt sein müssen, wenn DDR verwendet wird.

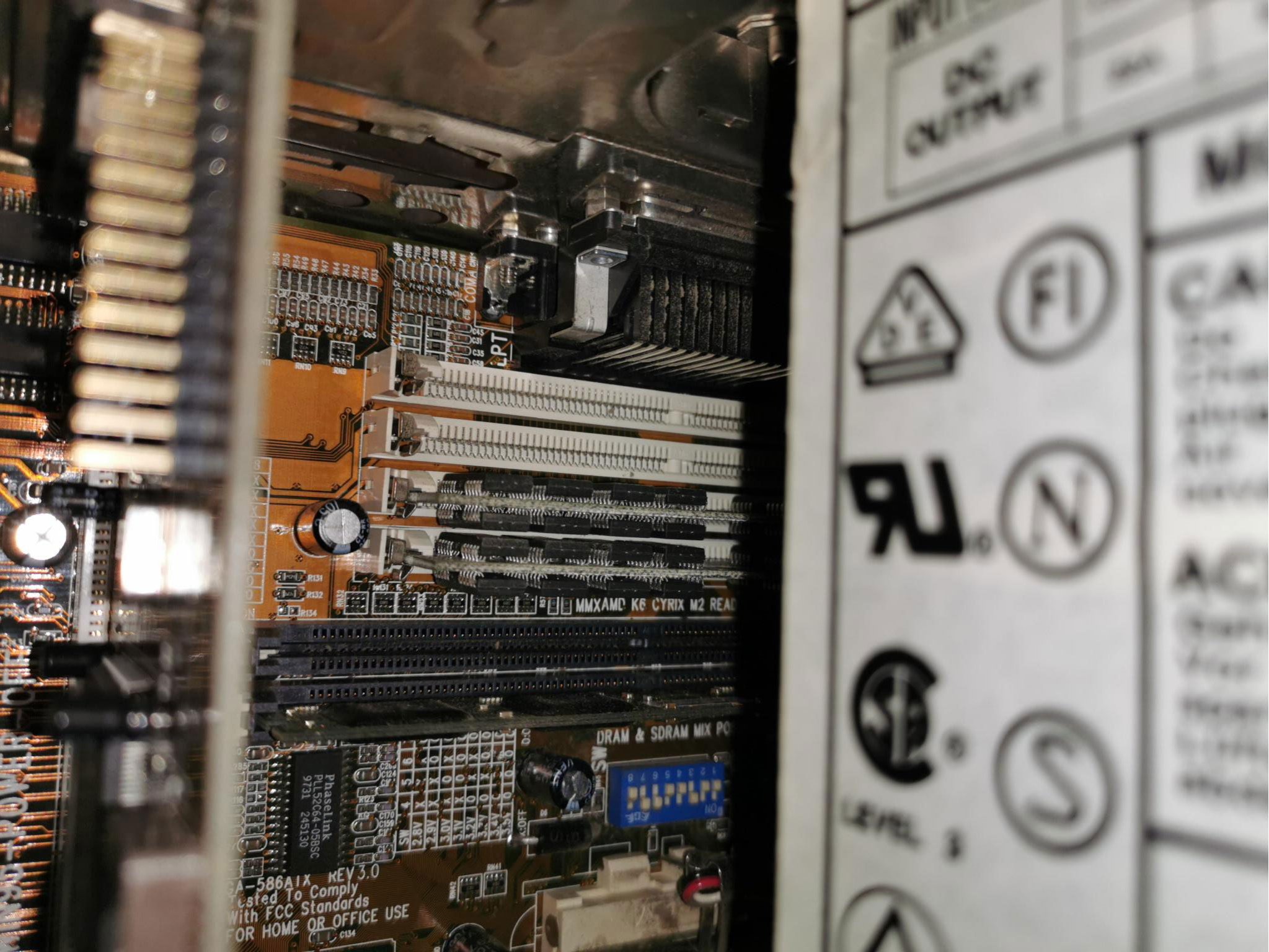

Das war bei meinem Gigabyte GA-586ATX Rev. 3 mit Intel 430 TX Chipsatz irgendwie besser gelöst. Da wurde die Verwendung von unterschiedlichem RAM über DIP-Schalter (die blaue Leiste) gesteuert. Da konnten wenigsten keine Stecker verloren gehen.



[Hardy_1916]

@andi_sco, lief äußerst bescheiden und sobald ein XP 1600 (Palomino) anstatt seines Duron 1200 (Morgan) eingebaut war stürzte das Brett immer ab. Mit dem Epox war er jedenfalls besser dran und ich hab mir damals das neue EP-8K3A+ gegönnt. Win Win



[andi_sco]

VIA wollte ich damals nicht, sondern unbedingt den nforce 2 - von der Leistung her, wäre es wohl kaum aufgefallen und trotz MCP-T Southbridge nie 5.1 genutzt

PS war das Epox 8RDA+



[Hardy_1916]

Habe ich noch daheim und mit einem XP 2500+ ab und zu im Einsatz, stilecht mit einer Gainward Geforce 4 ti 4400 GS oder Gainward 6800GT GS GLH, meine Gainward FX 5900Ultra GS will leider nicht mehr. 😭



[DJMadMax]

@Bodennebel
Mit Revision 3.2 kann ich auch dienen

Das werde ich vermutlich auch für mein anstehendes MMX-Build ansetzen. Es ist eeeeeewig her, dass ich einen reinen DOS Gaming-PC hatte. Dennoch würde ich gern den dafür eigentlich schon zu schnellen P55C-Prozessor von Intel wählen, damit ich bei Bedarf auch mal problemlos in Windows 95 herumplänkeln kann Hach, da freue ich mich schon drauf.

PS:
Was ich hier gerade schon wieder für absolut... ABSOLUT ... geisteskranke Mainboards gefunden habe, unfassbar. Dagegen ist das Syntax schon fast wieder harmlos. Wie wär's z.B. mit einem P3-Board, das aber noch AT-Stromanschluss UND AT-Formfaktor besitzt?! Total krank. Alternativ hab ich hier auch eins, das hat zwei "Sockel", ist aber KEIN Dual-Board... es hat nämlich einmal Slot 1 und einmal Sockel 370 - direkt nebeneinander ^^ Weird

Ergänzung (10. September 2021)

...stilecht mit (...) Gainward 6800GT GS GLH

Heißen die nicht entweder GS (Golden Sample) oder GLH (Goes Like Hell)? ^^ Habe noch nie beides gleichzeitig gesehen.

EDIIIIT:
Nu musste ich erstmal das obere Mainboard korrekt benennen... nicht Soyo, wie ich zuvor fälschlicherweise schrieb... SYNTAX isses... Syntax ^^ @Hardy_1916 hatte es aber auch schon korrekt erkannt



[The Sandman]

Die 6800GT GS GLH ist für 400/1200-MHz ab Werk ausgelegt. Die 6800GT GS "nur" bis 400/1100.
https://web.archive.org/web/2004122...ex.php?link=reviews/Graphics/gw6800gt/gwgt_02
"a blistering 400MHz core and 1.2Ghz memory due to the fact that this is a Golden Sample card meaning that the card is guaranteed to run stock speeds of 400/1.2GHz."

Rumgebenche:
https://abload.de/img/20210910-190456ckjzu.png
Leadtek 20th 6600GT OC (566/1200)

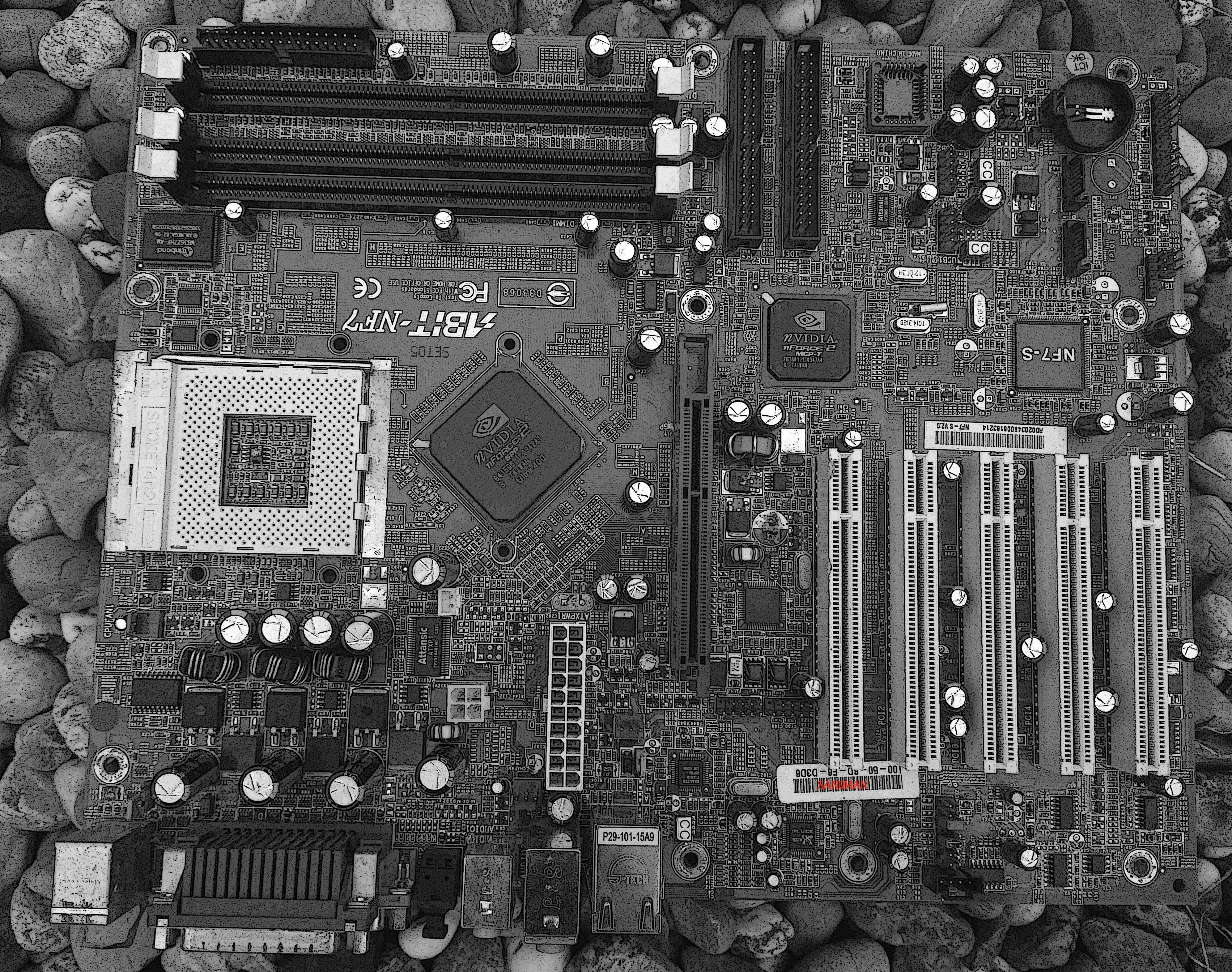

Kaputtes NF7-S V2.0 😭
