Der Retro-Hardware Bilderthread

[kryzs]

Moin,
will jetzt auch mal wieder was posten, so ganz untätig war ich ja nicht, eine kleine Auswahl aus dem Bereich Mainboard’s. Auch wenn er quasi fast vorbei ist, einen schönen 1. Advent. 🙋🏻‍♂️



[E1M1:Hangar]

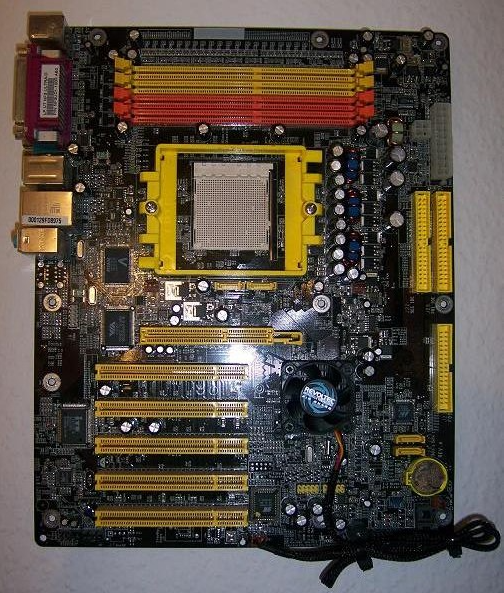

Na wer erkennt das Brett?



[Towatai]

Du kannst ja mal versuchen die Zahnräder auszumessen und aufzuzeichnen.
Vielleicht hat ein alter Bastler noch etwas passendes.

3D Drucken!



[andi_sco]

Drucken

Wäre die beste Lösung



[Tzk]

Na wer erkennt das Brett?

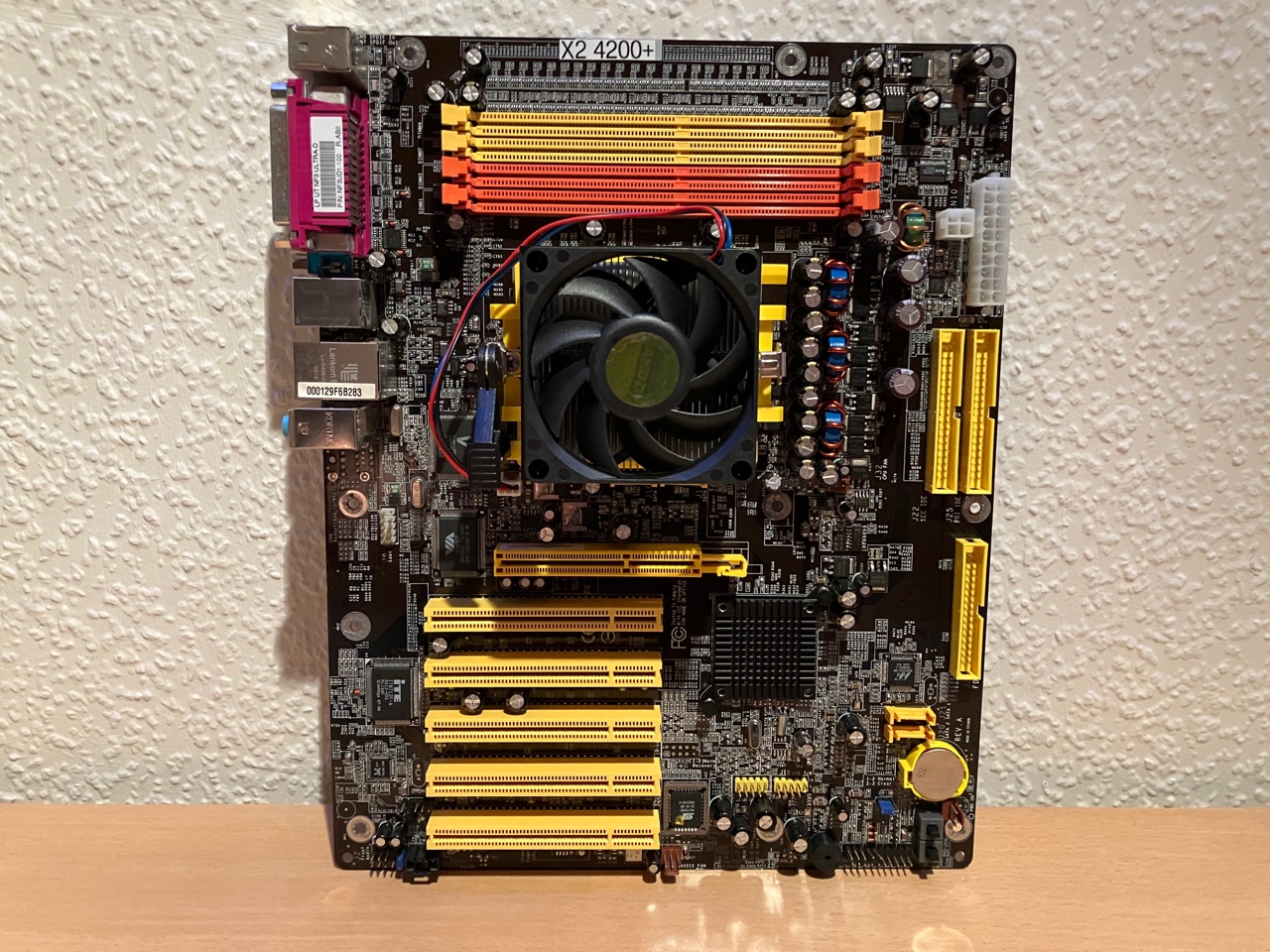

Slots oben und AGP müsste ein DFI NF3 Ultra-D sein. Also Sockel 939 und AGP. Tolles Board übrigens.

Ich hab das Gegenstück dazu, das DFI NF3 250gb, Sockel 754 und AGP.

Dann fehlen nur noch das NF4 Ultra-D und das Expert/Venus und wir sind was DFI und Athlon 64 angeht komplett. Oder gab’s noch ein 754er Pcie Brett?



[E1M1:Hangar]

DING DING DING! We have a winner!

Das Brett war so toll! Leider komplett tot. Elkos alle top, aber nichts geht mehr.

Hat auch schon komplett zerlegt den Backofen damals gesehen als es das erste Mal tot war.

Das Board ist nirgends mehr zu bekommen. Nicht mal bei Ebay oder so. :/



[Tzk]

Mein 250gb war auch (vermeintlich) komplett tot als es zu mir kam. Letztendlich war der Biossockel gerissen und ein falsches Bios geflasht… Sockel getauscht, Bios mit einem Programmer neu geschrieben und Zack läuft das 250gb einwandfrei

Bist du dir absolut sicher, dass es platt ist? Also Debug Karte sagt nichts mehr, Bios Chip tauschen war erfolglos?

Und ja, das Teil ist ein absolutes Einhorn, würde ich selbst wenn es tot ist nicht abgeben.



[E1M1:Hangar]

Jopp, wir haben alles versucht. Liegt aktuell bei meinem Eltern verpackt aufm Speicher.

So richtig "bei mir" hab ich nur noch Sockel A Kram und eine FX 5950 Ultra mit Fön-Kühler.



[cl4w]

Die Lüfter waren wohl eher niederer Qualität...



[E1M1:Hangar]

Japp, die Lüfter klangen nach wenigen Monaten, als ob man ne Kiste Legosteine in eine Waschmaschine geworfen hat. Hatte den einfach ersetzt.



[Aslinger]

Pentium MMX 200MHz P55C @ 300MHz (von 66MHz auf 100 MHz FSB bei gleichem Multi), Prime und Game stabil mit 2.8V (P55C Standard VCore), Windows ME mal zum testen installiert, weil noch nie verwendet!

Mit einer TNT2 M64 32MB AGP (Detonator 2.08, schnellster Treiber da wenig CPU Overhead = merkbar bei Pentium/MMX, neuere Treiber wurden dann mehr für P6 CPUs optimiert ) komme ich im 3DMark 99 Max auf ca. 1923 Punkte (800x600x16). Mit Detonator 6.31 ca. 200 Punkte weniger und GLQuake auch ca. 20 fps langsamer.

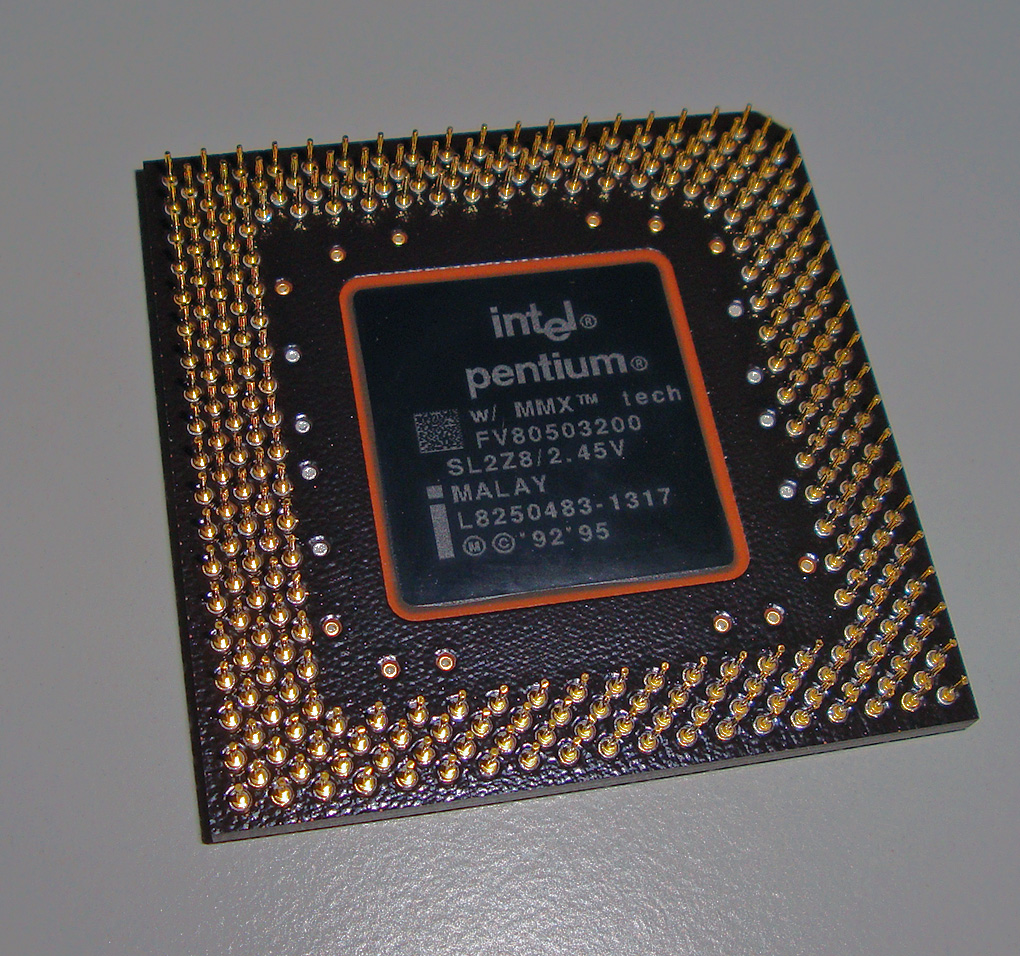

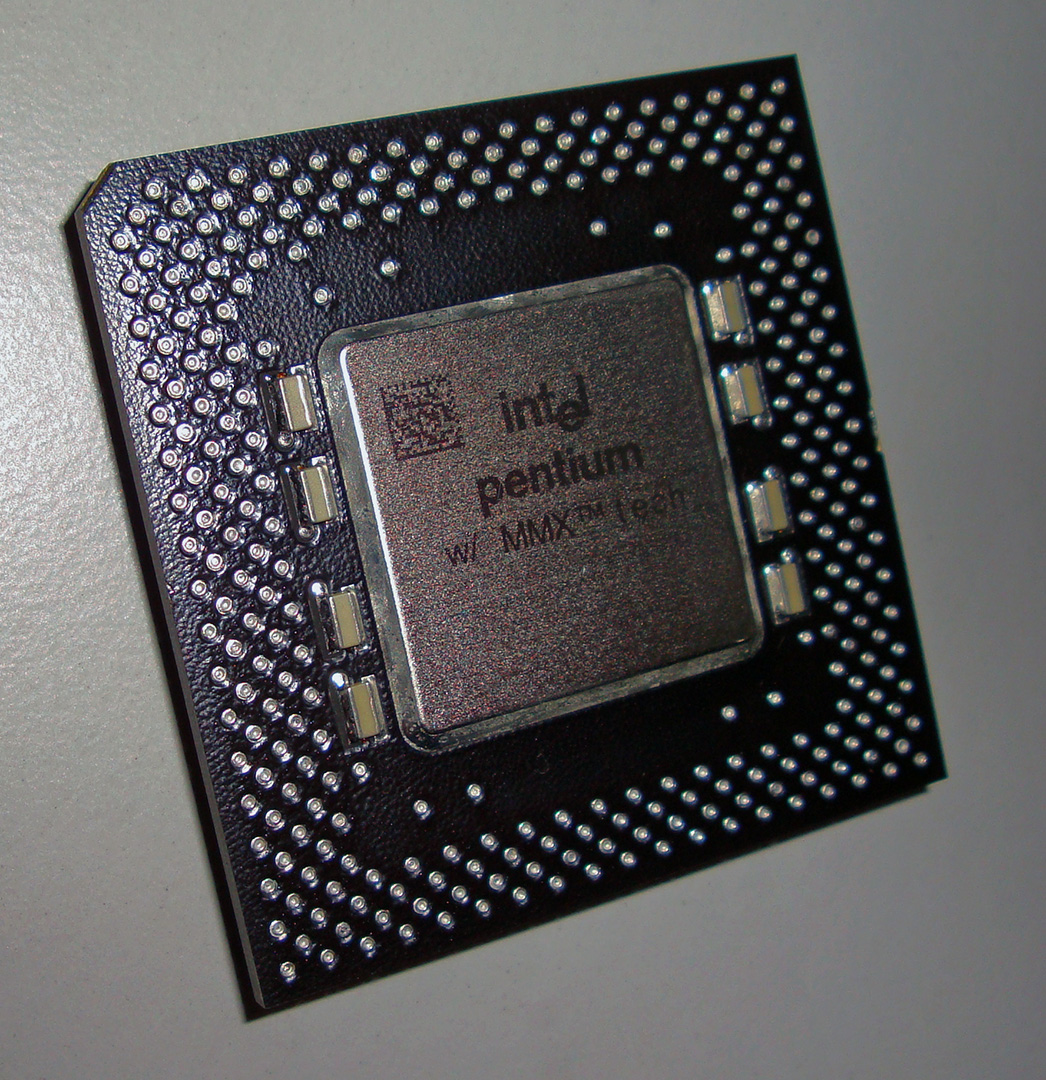

Spät, aber doch: Hier mal ein Foto von meiner besten Pentium MMX P55C CPU. Dieser 200er benötigt Stock nur 2.45V. Ist die Laptop Version, wohl pretested worden von Intel für den Notebook Markt, eben wie die Athlon XP-M 1.45V CPUs, und der Multi ist auch noch frei, also 3.5x lassen sich auch einstellen.

Mein schlechtester Pentium MMX P55C den ich hier habe ist ein 233er. Der gibt bei 300 MHz und 2.8V nicht mal ein Bios Bild aus, das kommt erst ab 3.0V!



[andi_sco]

also 3.5x

Bei 66 Mhz FSB?



[Aslinger]

Ja, läuft dann mit 233 MHz. Bei 100MHz wären das 350 MHz, das habe ich nie getestet. Bis jetzt habe ich noch keinen normalen P55C 350 nm gesehen, der mit 350 MHz stabil läuft.

Der nur für den Notebook/Embedded Markt bestimmte 250 nm P55C Tillamook Die-Shrink (1.9V), schafft das aber locker. 400 MHz sollte da mind. drin sein, das wäre der hier: https://www.cpu-world.com/sspec/SL/SL2Z4.html

Der Tillamook läuft aber auf normalen Desktop Mainboards nur, wenn man den On-Board L2 Cache deaktiviert. Es gibt aber Pin Mods (sowie für die Tualatin CPUs, die nicht offiziell auf S370 Mainboards laufen) die das Problem lösen: https://www.vogons.org/viewtopic.php?t=30499



[andi_sco]

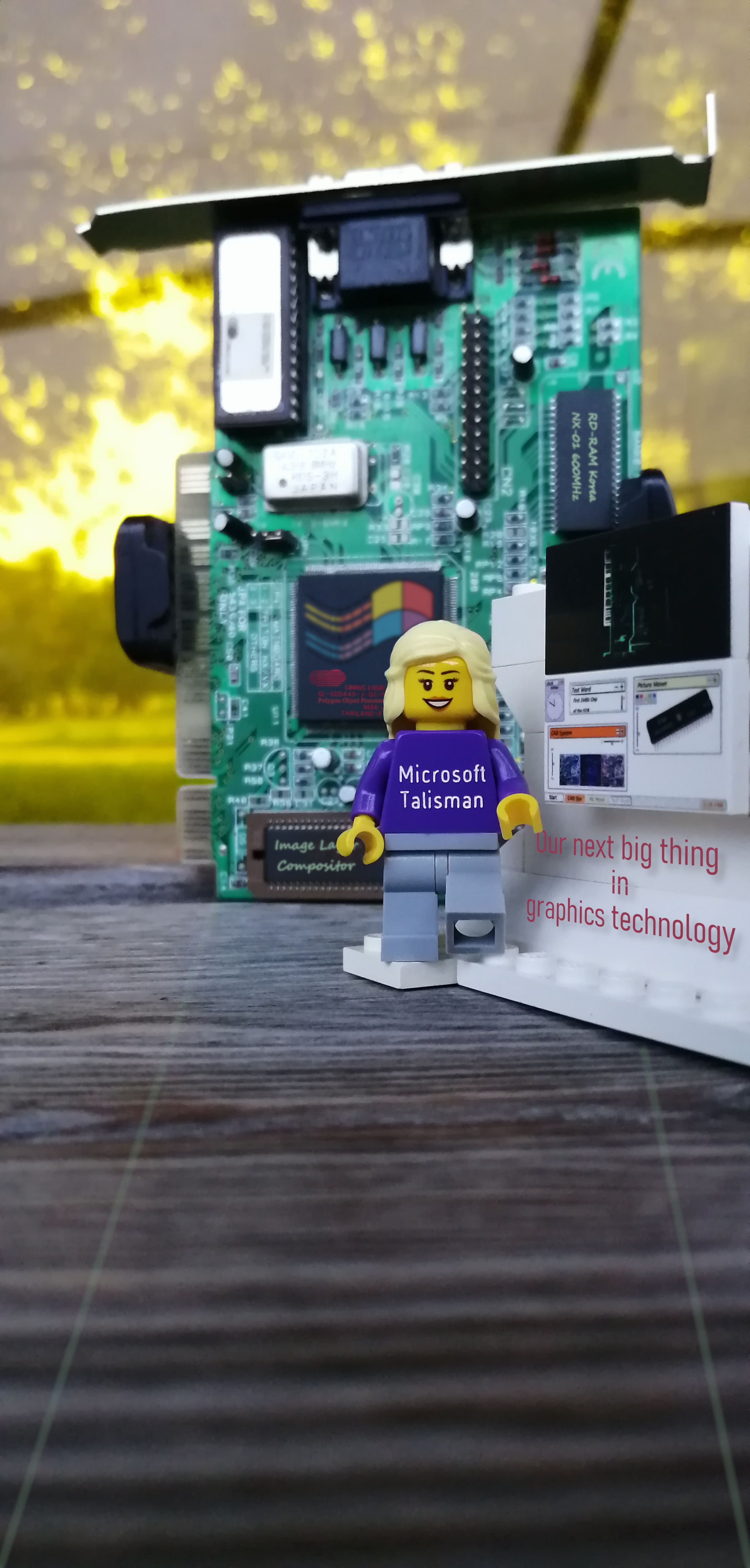

Ach ja, Microsoft Talisman - wollte schon seit Ewigkeiten etwas dazu schreiben:



[Karre]

Mir ist ja letztens einer ausgestiegen

Aber, es gab Ersatz:



[Irrlicht_01]

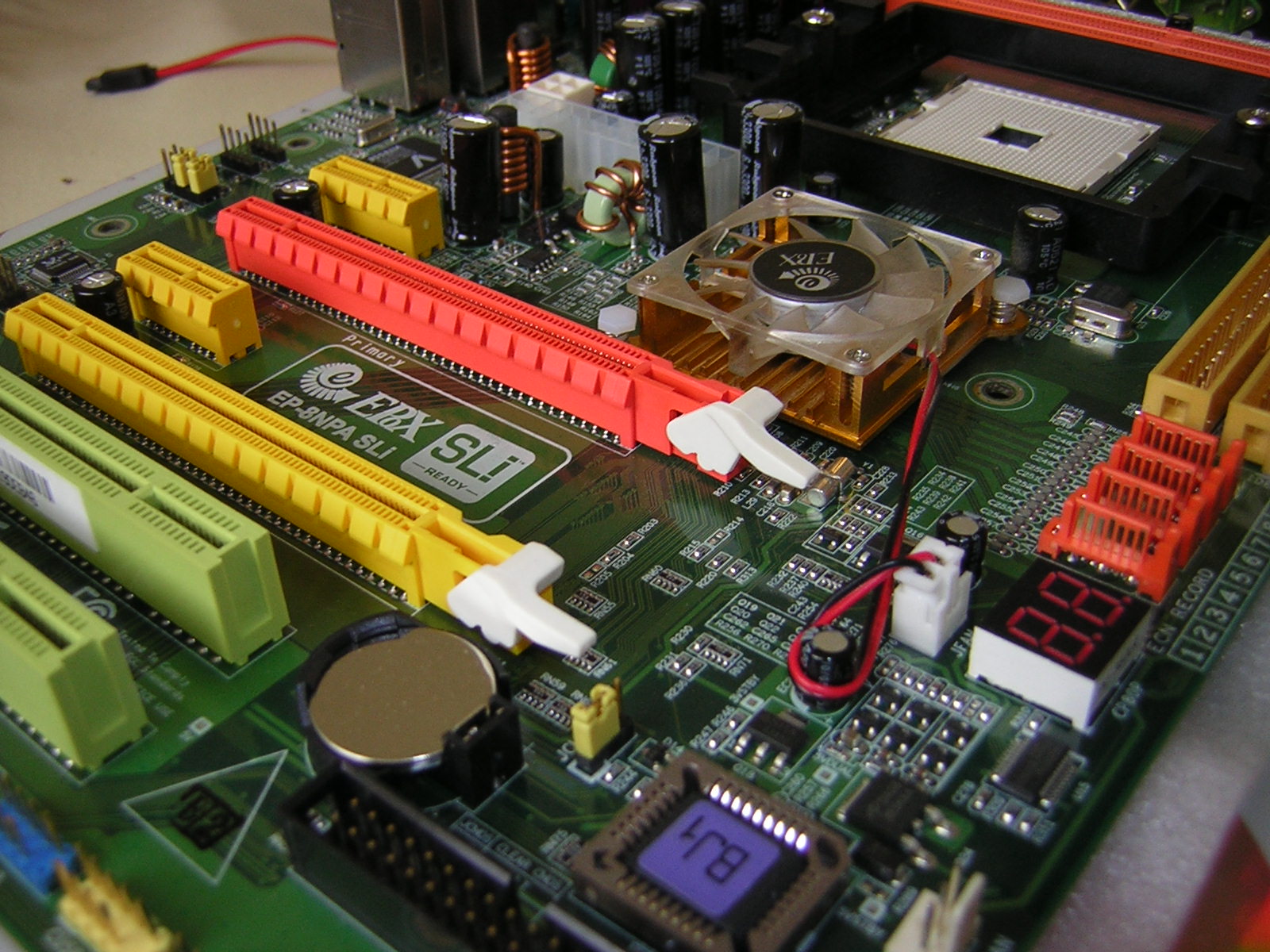

Epox 8NPA SLI - Sockel 754



[Queediab]

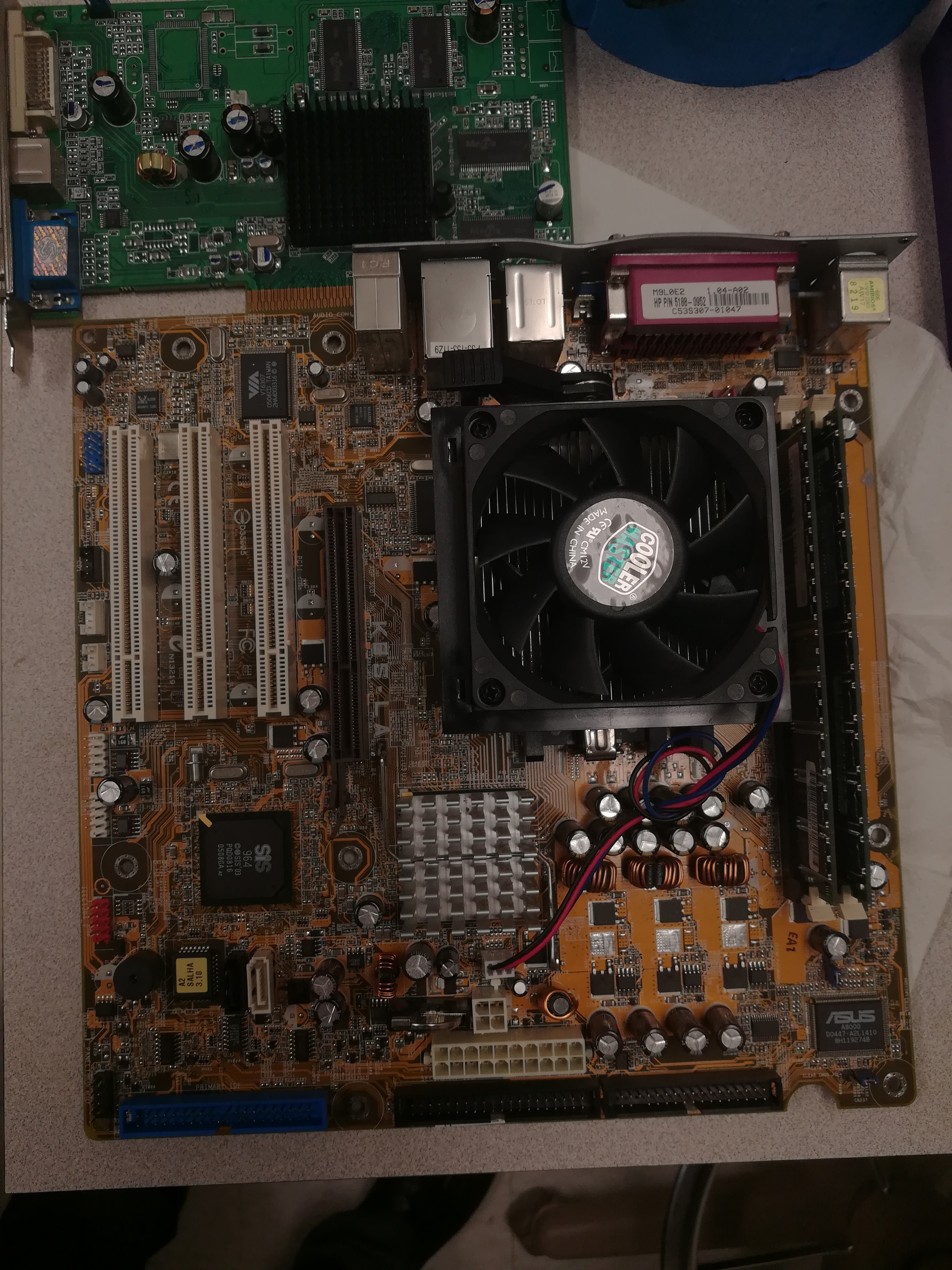

Ein Sockel 754 Brett hab ich hier auch noch liegen, ist aber vergleichen mit dem Epox eher Holzklasse. Drauf verbaut ist ein Sempron 3000+. Die Grafikkarte ist noch das beste - eine Radeon 9550. Kühler ist nicht mehr Original, das war ein kleiner Propeller auf nem Stück Aluminium und der Propeller war festgefressen. Die Karte hat's nicht gestört, die lief trotzdem.
Finde ich immer wieder krass wie einfach damals die GPU Kühllösungen waren.



[Hexxxer76]

Krass in jeden Fall!
Die damalige Hardware war Temperaturmäßig nicht ganz so anfällig! Was so ein kleiner Propeller ausmacht. Die ATI Radeon 9550 war ein schönes Stück Hardware. Mit 64 MB oder 256 MB Speicher?

Viele Grüße aus der Weihnachtsbäckerei 🎄🌨️❄️



[andi_sco]

eine Radeon 9550

Mit TSOP RAM😳

PS der nächste Post knackt die 15k🥳



[Karre]

dann bin ich mal so frei
