Der Retro-Hardware Bilderthread

[d2boxSteve]

@Leon1909 : klar. Es gibt ja tatsächlich verschiedene Tools mit unterschiedlichen Konzepten um den Stick zu "beschreiben".

• images einfach draufkopieren und die Disketten sind schreibgeschützt
• Stick in 1,44MB Teile aufteilen und dann kann man sogar diese Disketten formatieren und beschreiben



[andi_sco]

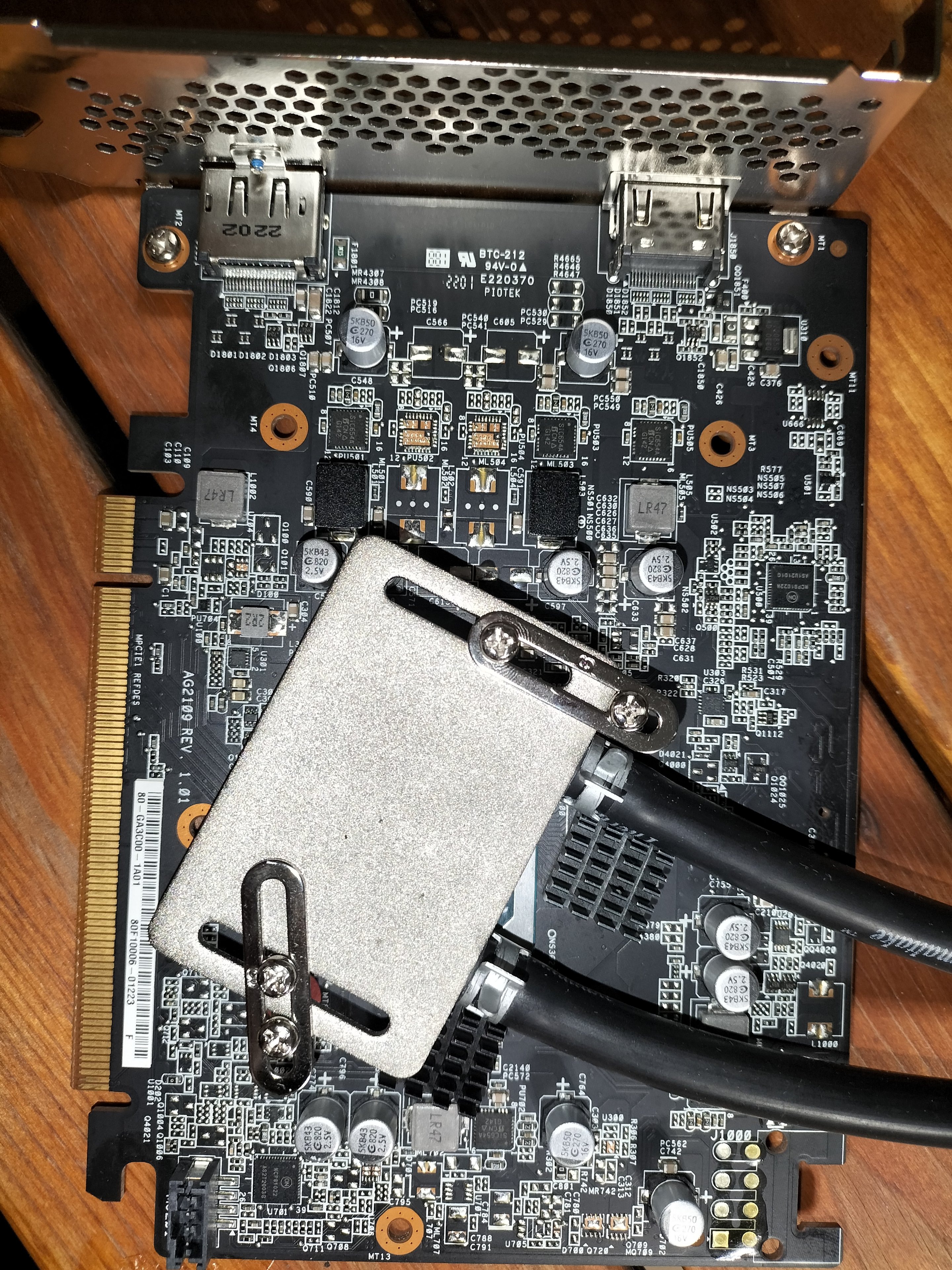

Retro trifft Moderne:
2005er AiO gegen Radeon RX 6400



[Leon1909]

klar. Es gibt ja tatsächlich verschiedene Tools mit unterschiedlichen Konzepten um den Stick zu "beschreiben".

Danke dir. Ich komme per PN drauf zurück wenn ich das Ding hier habe und Zeit. Das sprengt hier wohl sonst den Rahmen.

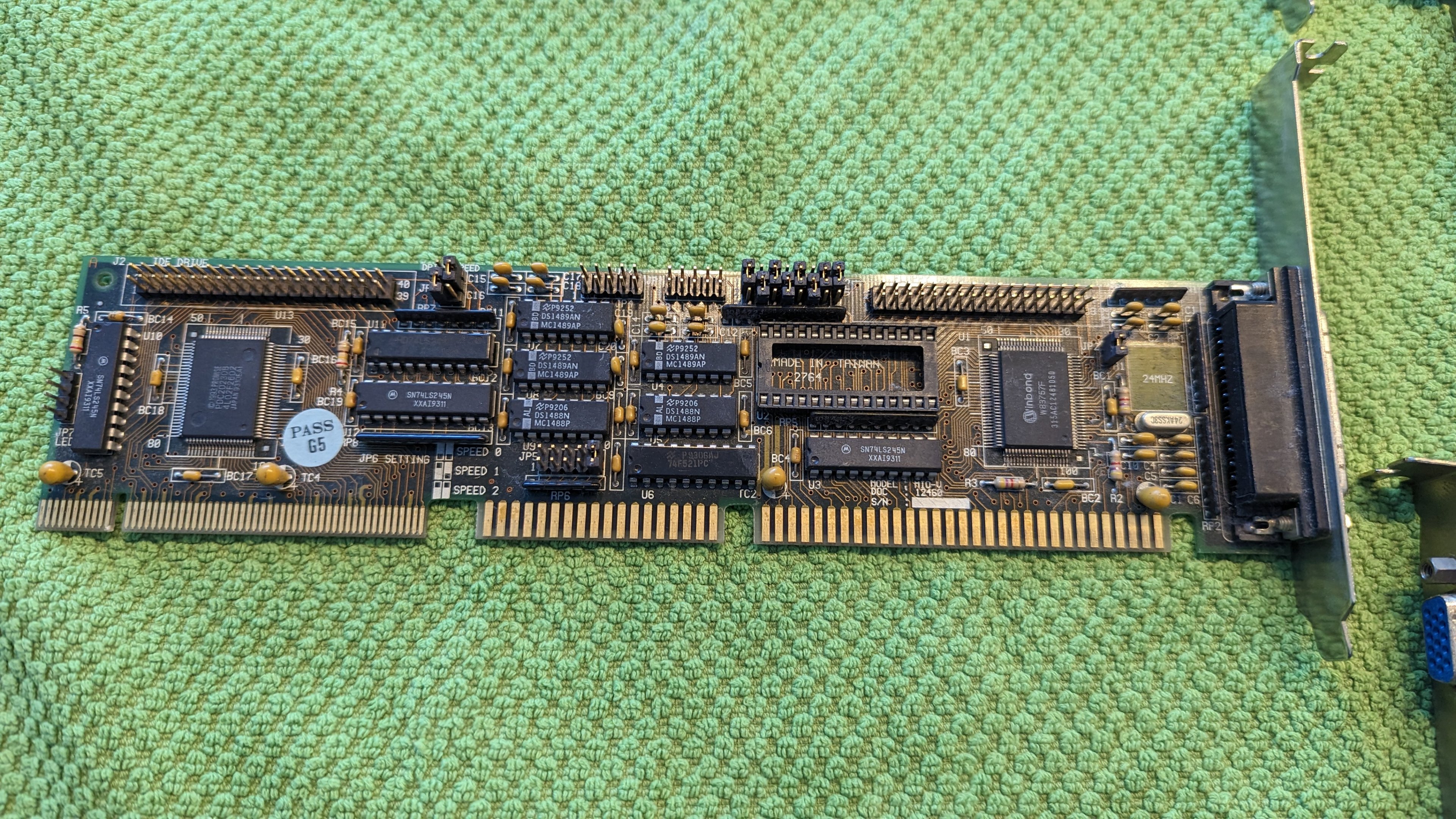

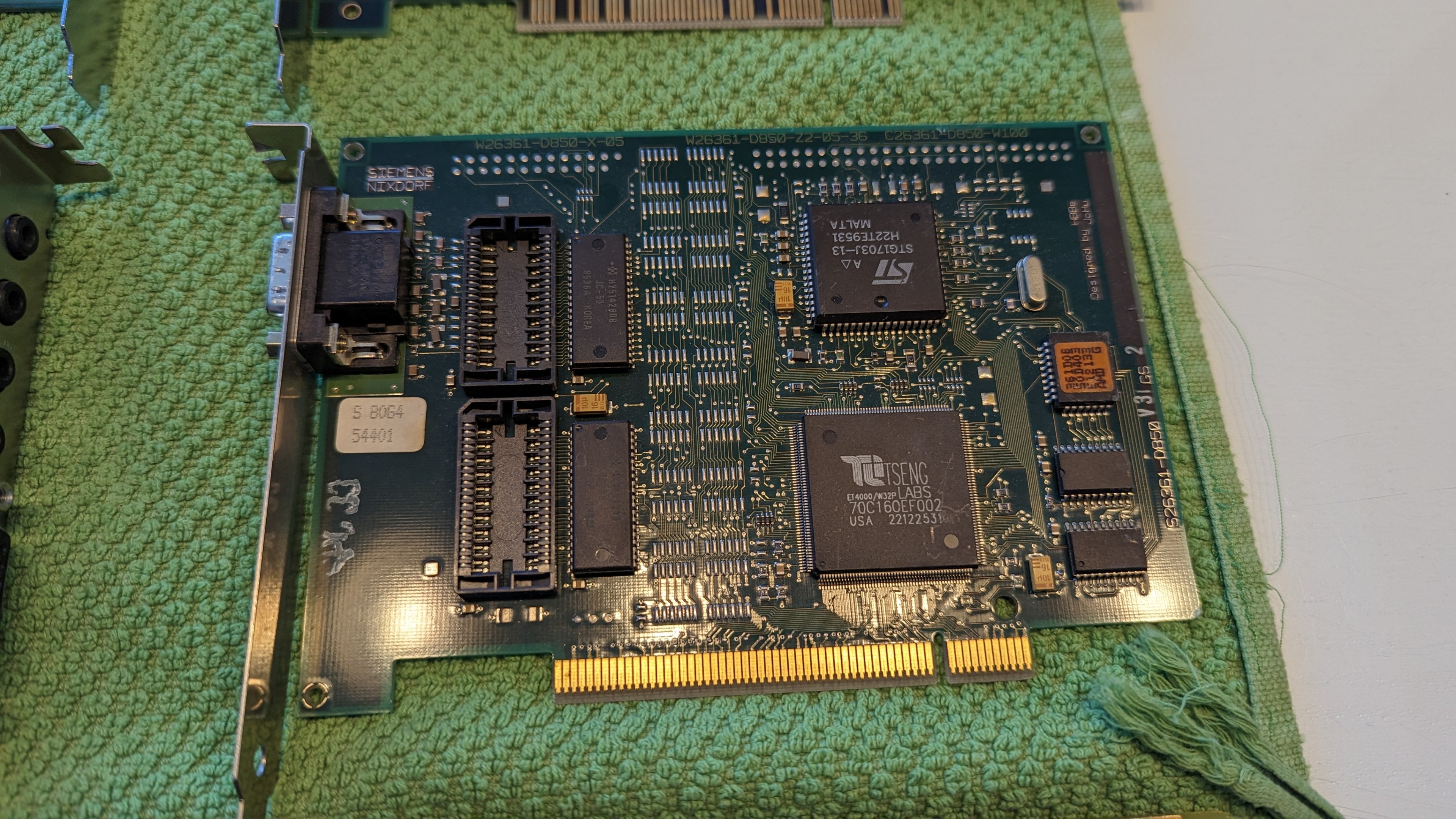

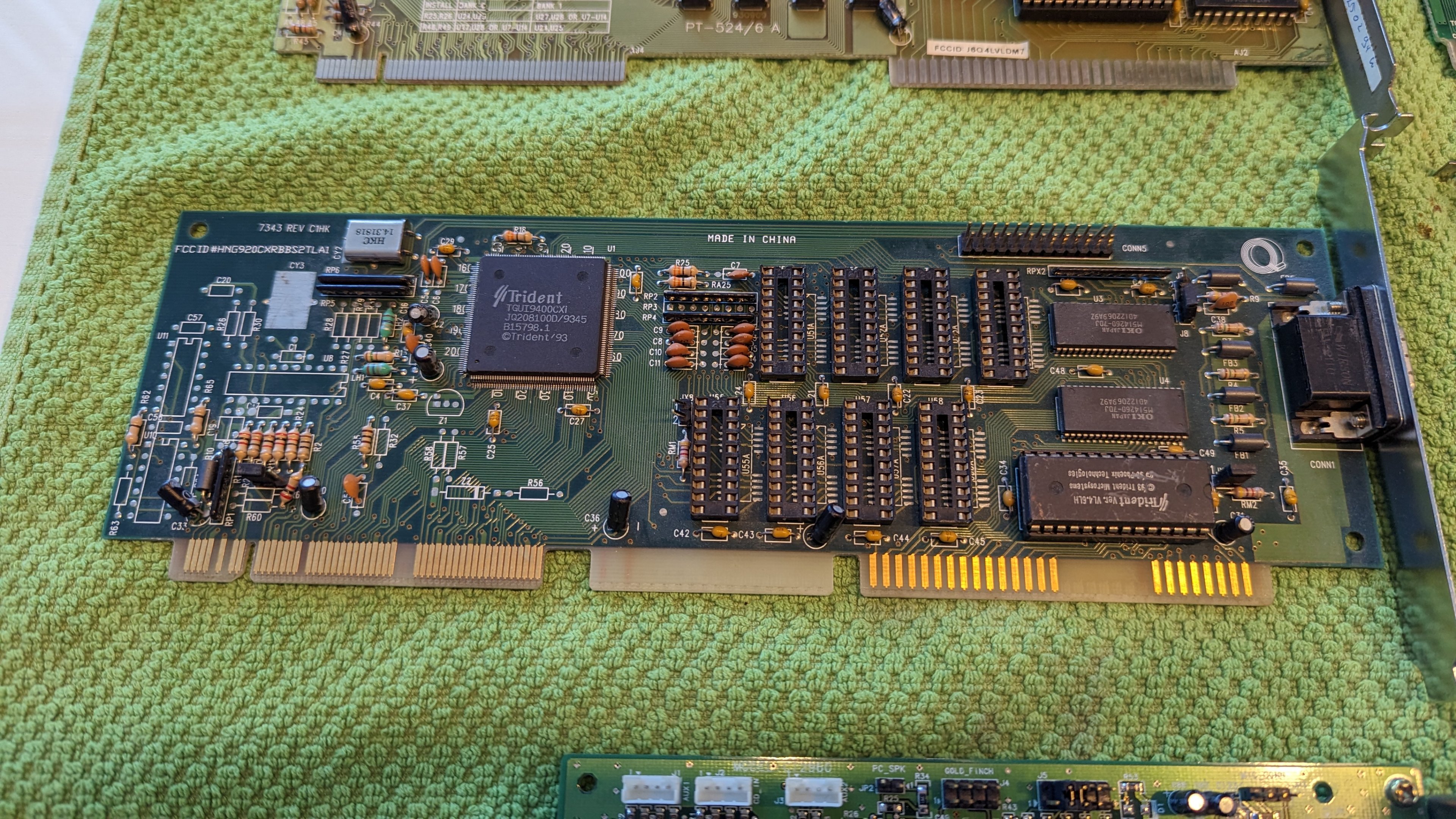

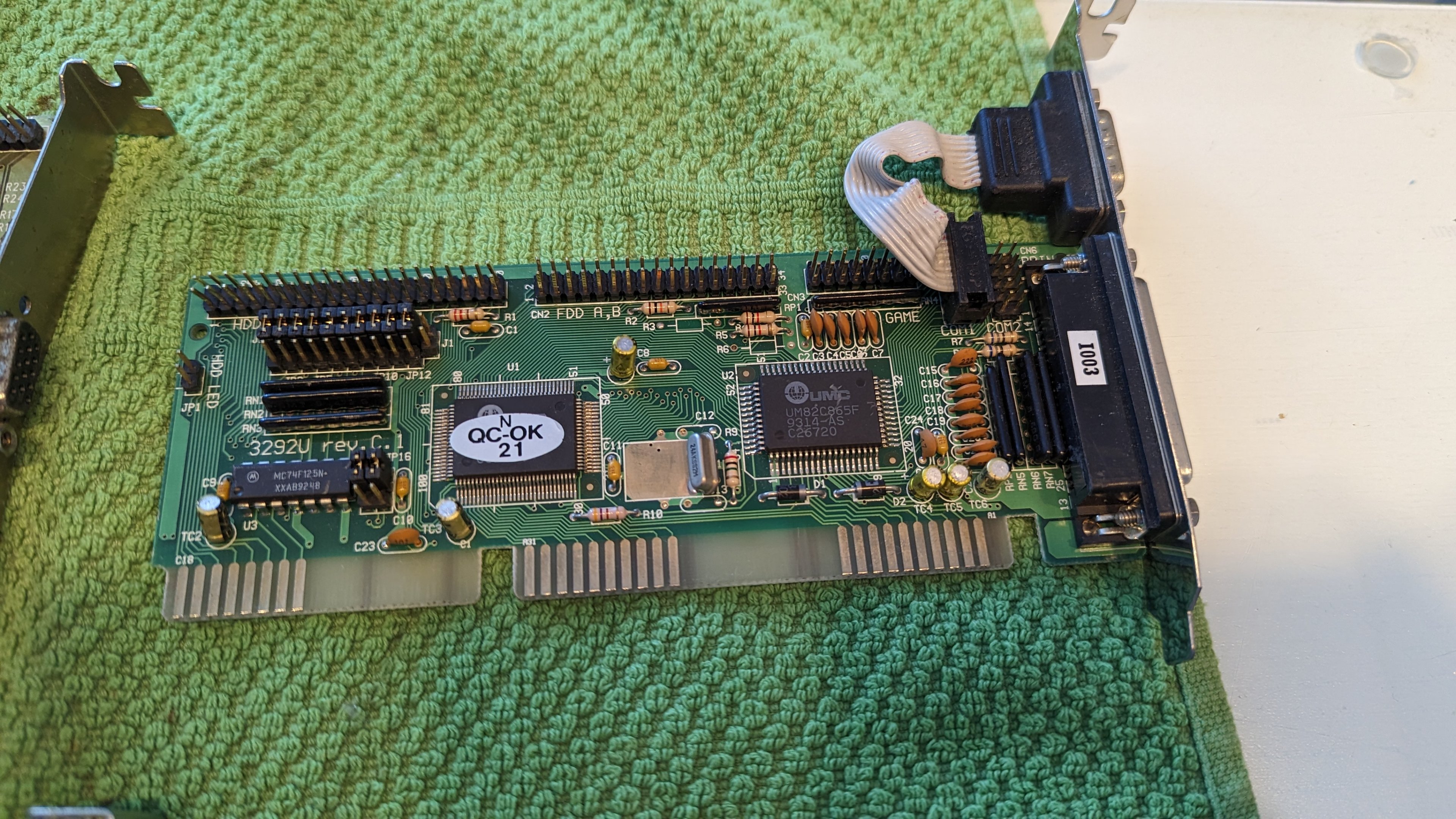

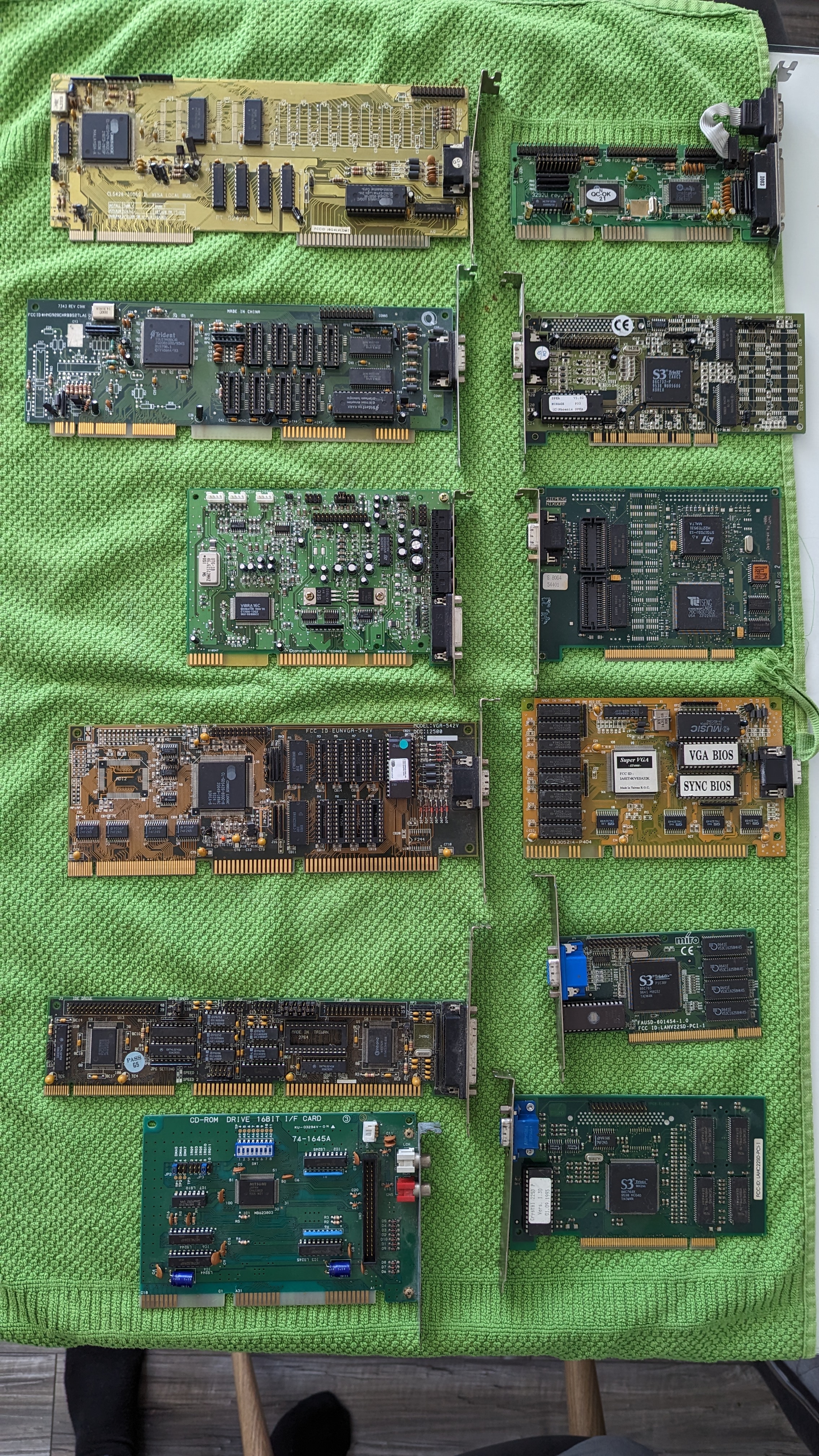

Topic: Papa war heute einkaufen um seine drei 486er zu bestücken und ggfs Ersatzteile zur Hand zu haben. Hab das alles für'n Zwanni bekommen. Lag alles zusammen mit anderen Karten, Mainboards und Festplatten in einem großen Karton. Wenn nur die Hälfte davon funktioniert, war es immer noch ein guter Fang.

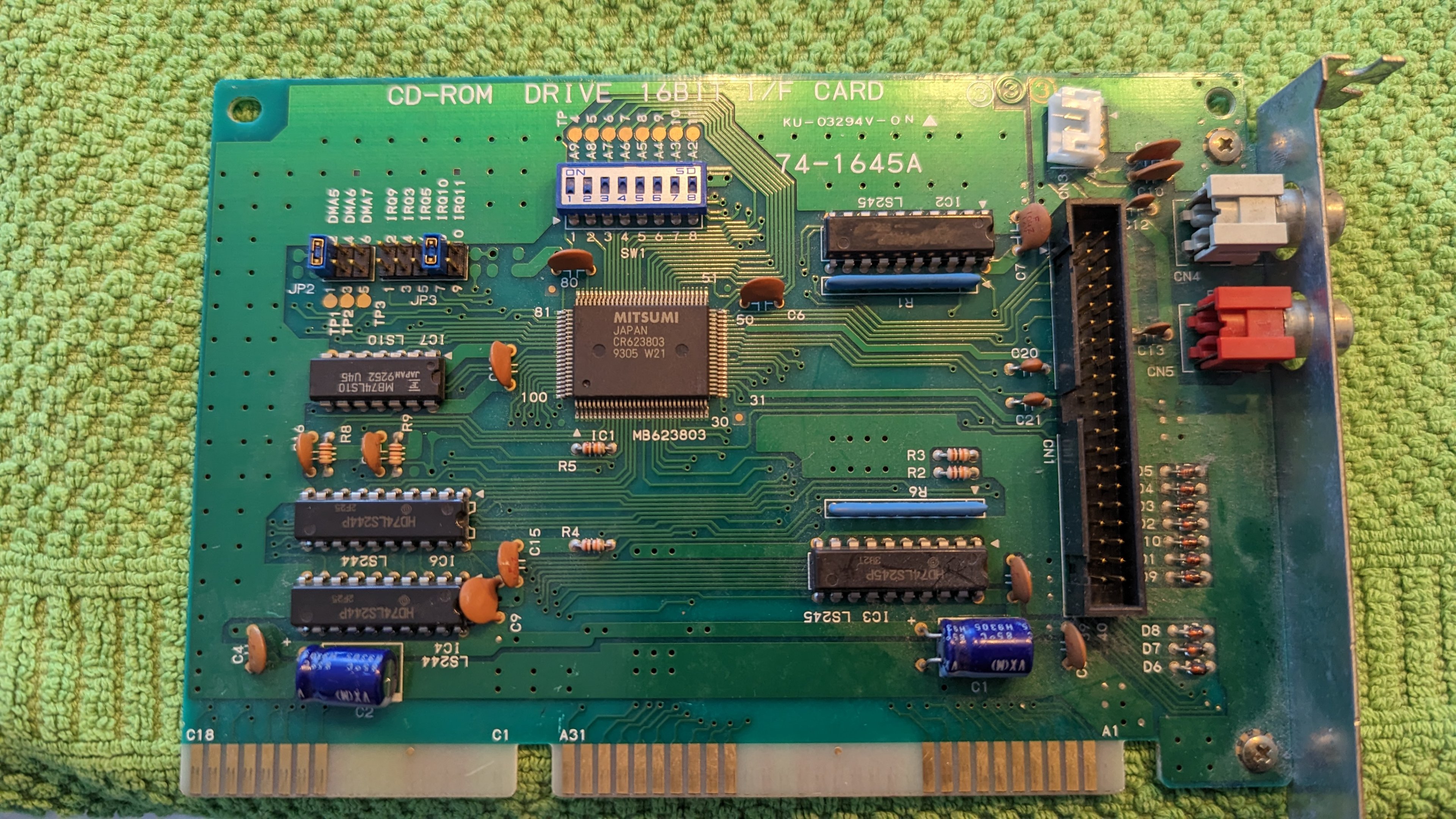

Die Controllerkarte für das Mitsumi Single Speed CD-ROM habe ich schon mal einkassiert. Das Laufwerk dazu bekomme ich an Pfingsten.



[max_80td]

Hi,

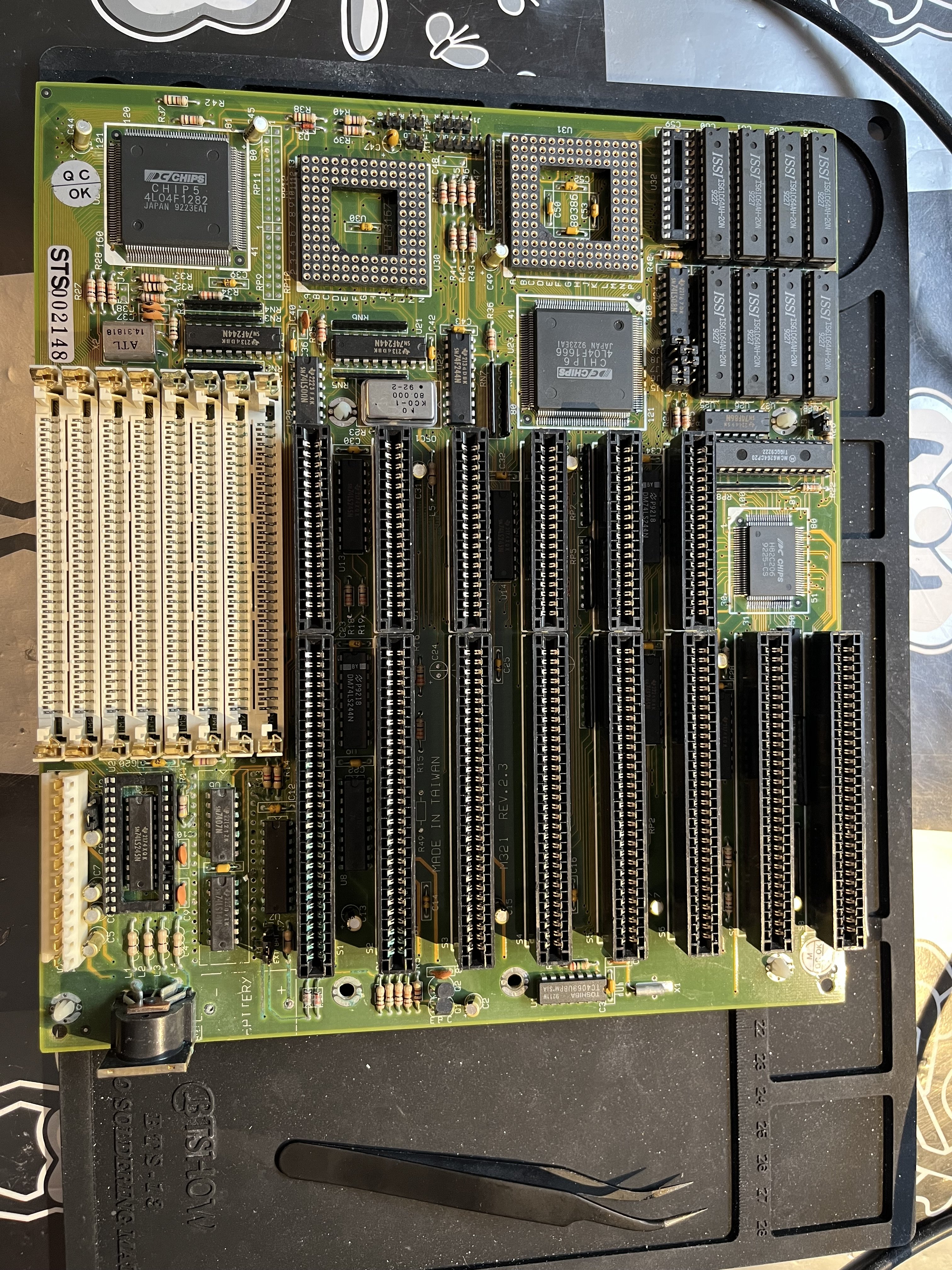

Ein Forumsmitglied hat mir sein 386 Board geschenkt , weil er gesehen hat das meines nicht mehr zu retten war.

Das war die Ausgangslage:

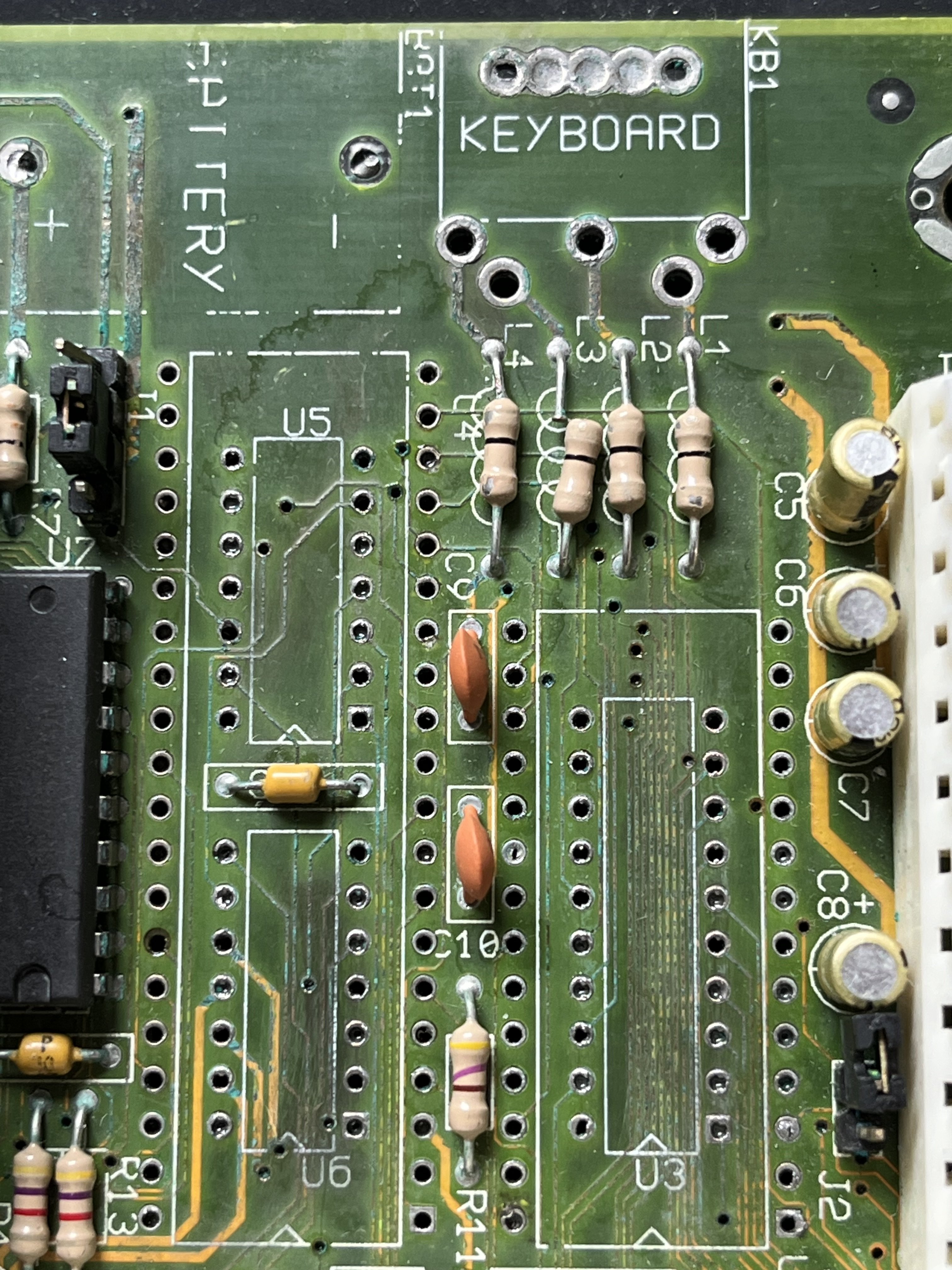

Hab dann angefangen die Bauteile und Sockel rund um die beschädigten Bereiche auszulöten.

Leider kam schreckliches zu Tage.

Das Board ist leider auch nicht zu retten mit meinen Fähigkeiten. Viele Verbindungen zu den Vias sind durchtrennt, darüber sind Sockel und somit lässt sich das nicht brücken ohne Ics und Sockel höher zu setzen. Viele sehr dünne Leiterbahnen sind auch durchtrennt oder haben hohe Widerstandswerte.

Leider wieder ein Board wo die Batteriesäure Zuviel Schaden angerichtet hat.

Trotzdem danke noch einmal an den Spender!

Irgendwann bekomm ich schon noch einen lauffähigen 386. 😁

Bg



[Leon1909]

Hi,

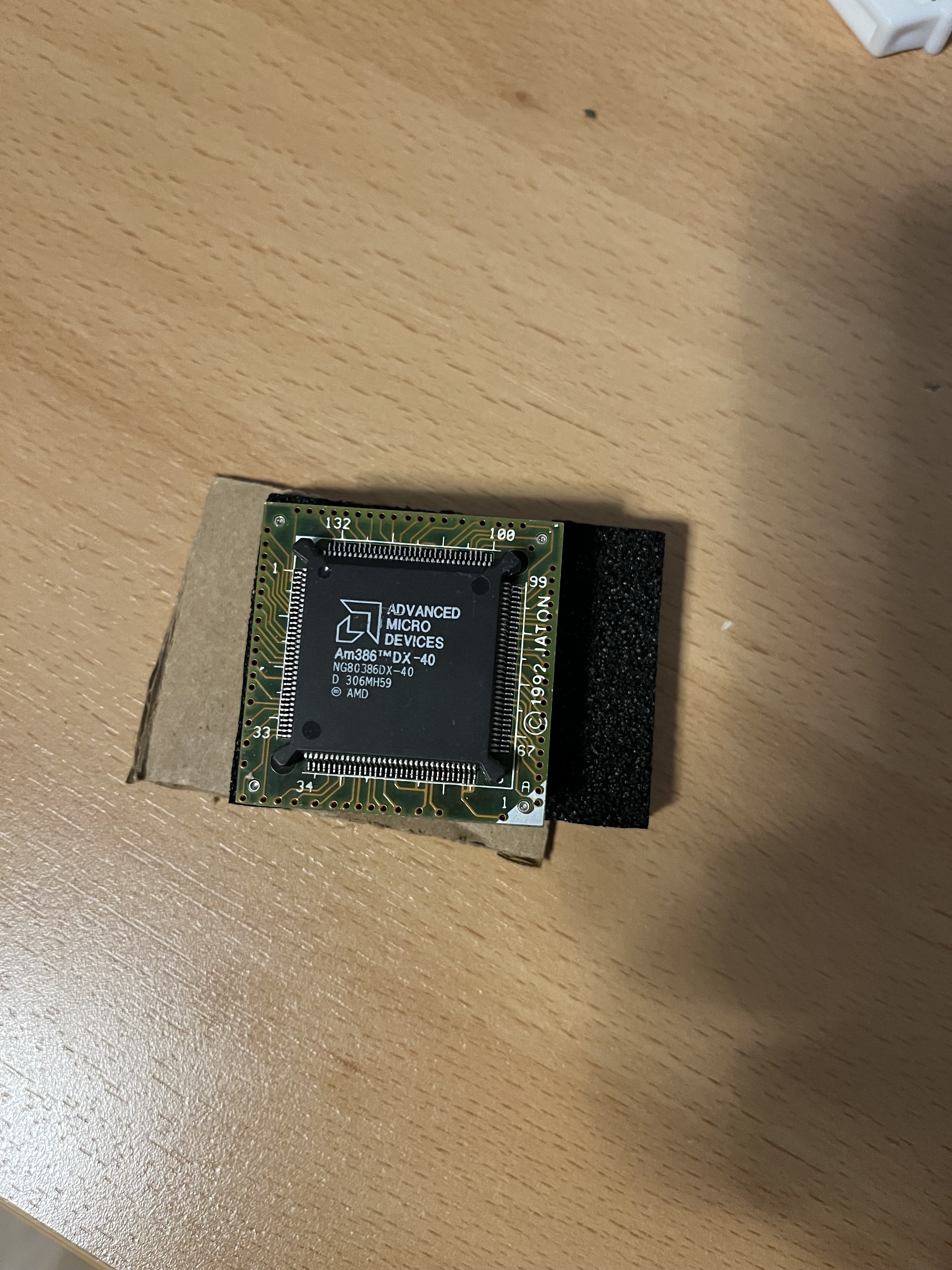

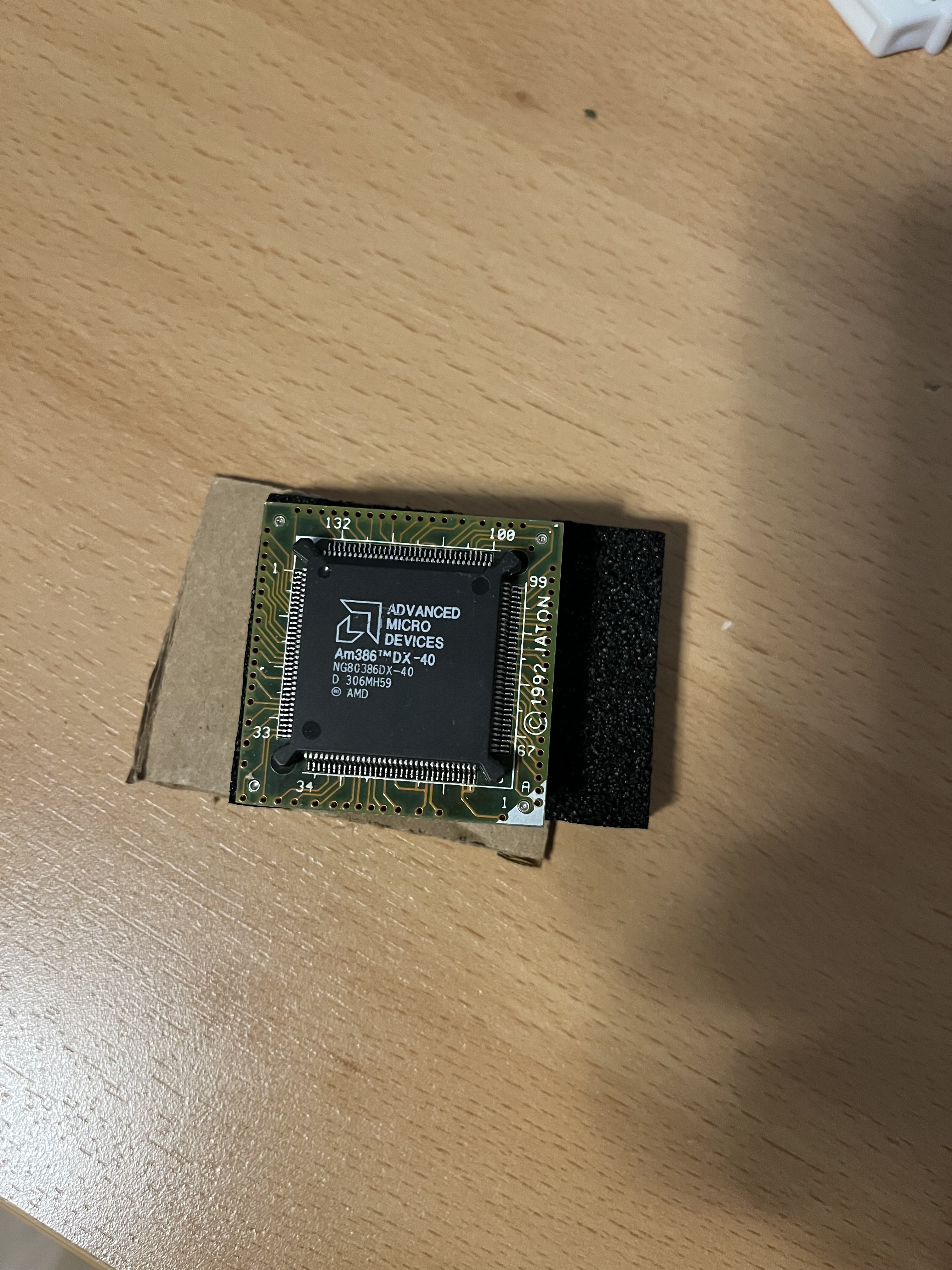

So heute eine „neue“ CPU bekommen.

Jetzt kann das 386 Projekt in die zweite Runde gehen! 😁😁😁

Anhang anzeigen 1357763
Bg

Genau so einen hatte ich vorhin auf dem Flohmarkt auch in der Hand. Leider waren viele Pins verbogen.



[Siran]

Topic: Papa war heute einkaufen um seine drei 486er zu bestücken und ggfs Ersatzteile zur Hand zu haben. Hab das alles für'n Zwanni bekommen. Lag alles zusammen mit anderen Karten, Mainboards und Festplatten in einem großen Karton. Wenn nur die Hälfte davon funktioniert, war es immer noch ein guter Fang.

Die Controllerkarte für das Mitsumi Single Speed CD-ROM habe ich schon mal einkassiert. Das Laufwerk dazu bekomme ich an Pfingsten.

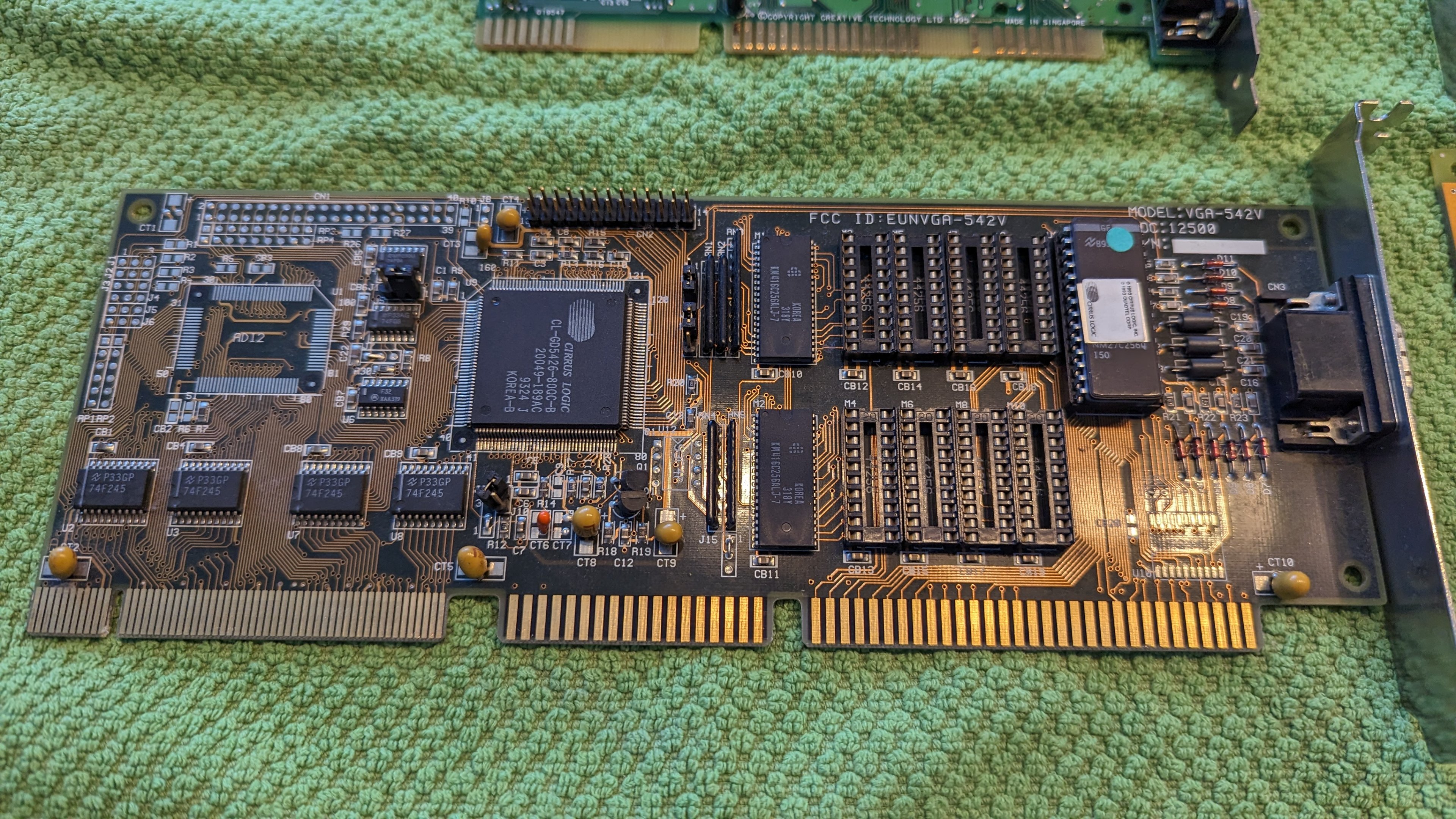

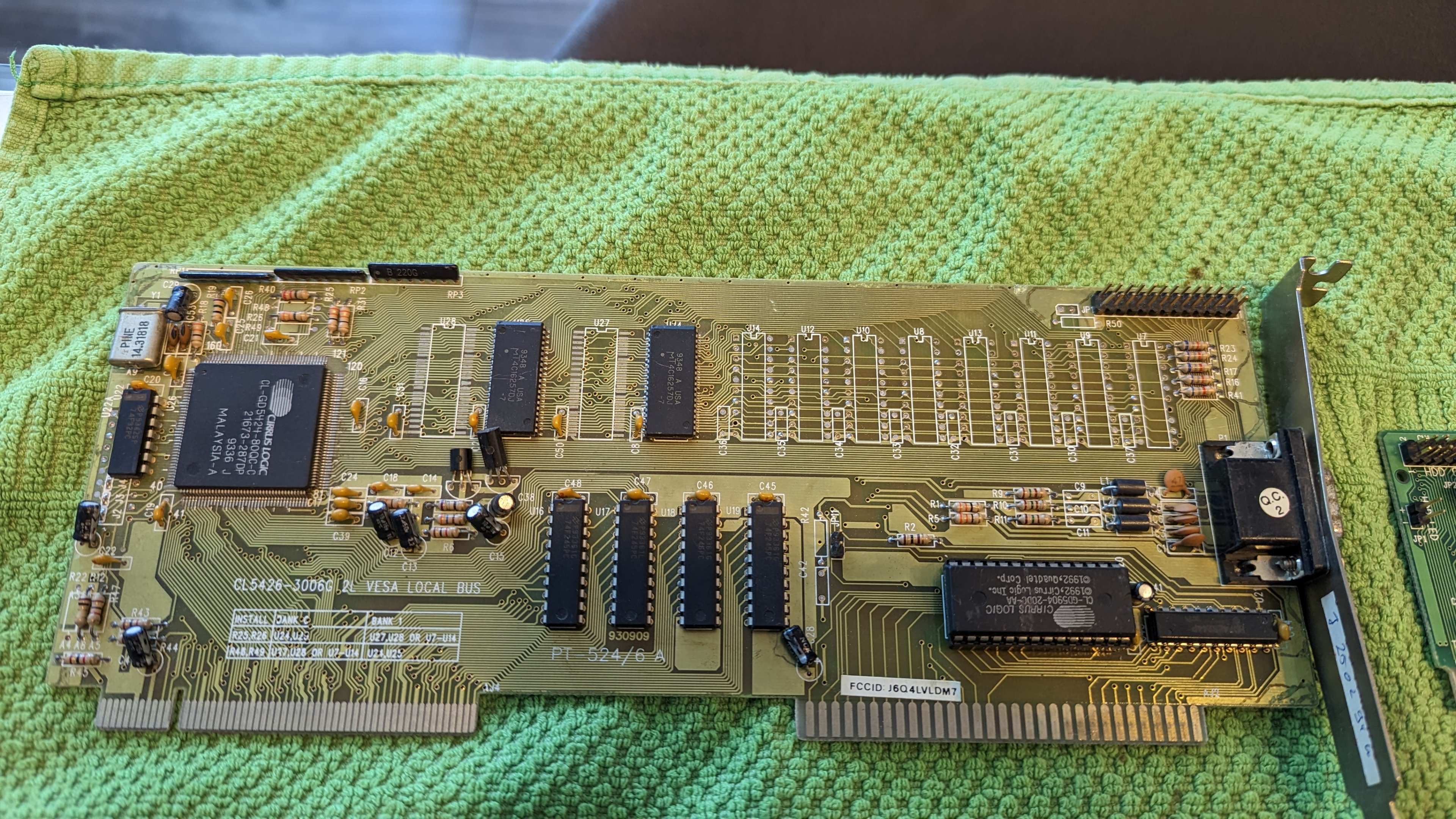

Schöne Kartensammlung! Ich glaube die letzte (weniger bestückte) Cirrus Logic VLB Karte hatte ich damals in meinem Microspot 486 DX/2 66. Hatte wenn ich mich recht erinnere 1MB RAM. Auch so ein VLB Controllerboard müsste da drin gewesen sein. Irre welche Trümmer das damals schon waren.

Ich glaube die frühen Mitsumis konnten alle nur "Software Polling" und haben keinen IRC/DMA Transfer genutzt, was stark auf die CPU ging (für Rebel Assault damals wichtig, weil das ja ständig von CD geladen hat).



[Siran]

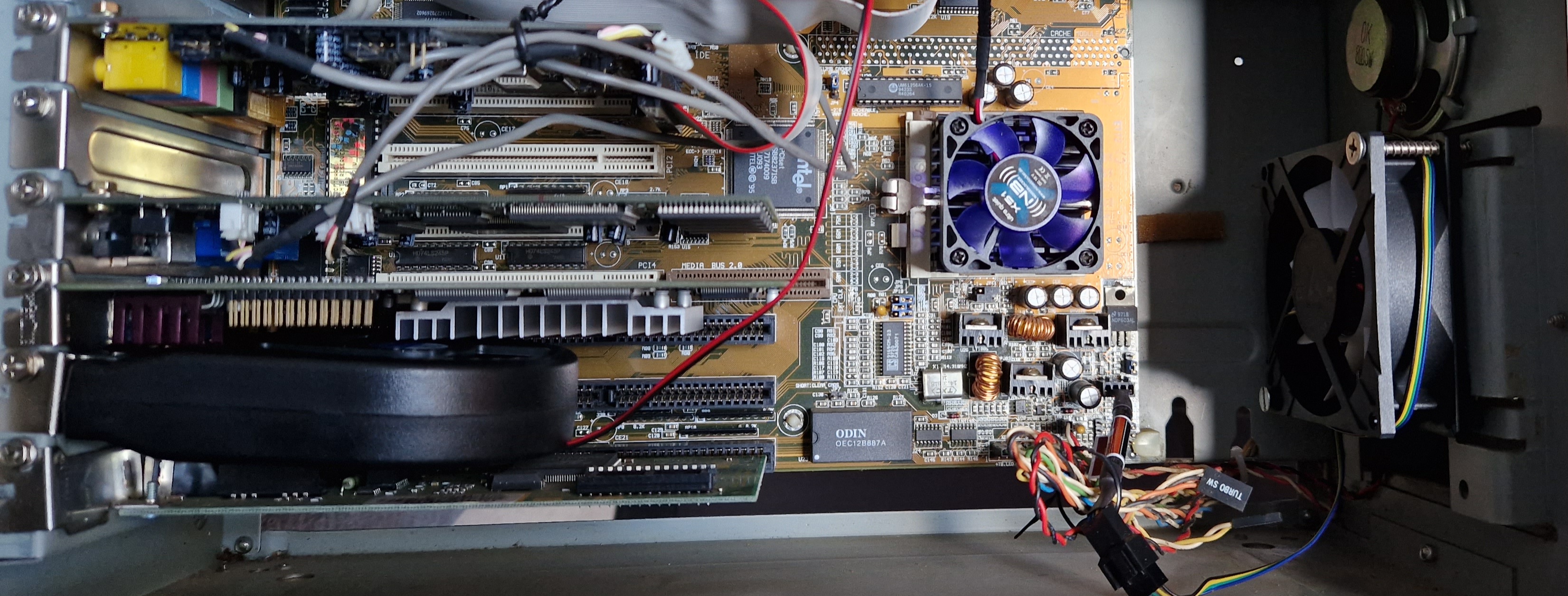

Hab meinen Retro-Rechner auch etwas optimiert, war hin und hergerissen zwischen einen 80mm Lüfter auf die Voodoo 3 zu schnallen mit Kabelbindern oder einen 50mm Lüfter in den Passivkühler schrauben. Hab dann auf Anraten aus dem HWLuxx Forum etwas die Steckplatz-Belegung verändert und der Hama Slot-Lüfter passt so genau drunter und zieht die warme Luft ab, die Karte wird so auch nach mehreren Unreal Timedemos nur noch lauwarm. Hab mir noch einen Drehzahl-Regler bestellt weil der Slot-Kühler direkt am 12V hängt unreguliert und so mit voller Pulle läuft. Gegenüber dem letzten mal ist der CPU-Lüfter durch einen leisen Noiseblocker XS-1 mit 3000 RPM ersetzt worden und ein Arctic Cooling F8 PWM 80mm habe ich als Gehäuselüfter eingesetzt. Ist mit nem Noctua NA-SRC7 den ich über hatte auf 7V gedrosselt.

Nicht hübsch, aber tut.



[andi_sco]

Ich sehe schon, Schlitzschraube - hoch professionell das Ganze

PS was kam das Hama Teil?



[Siran]

Ich war froh, dass ich so lange Schrauben noch gefunden hab, da war mir egal ob Schlitz oder nicht

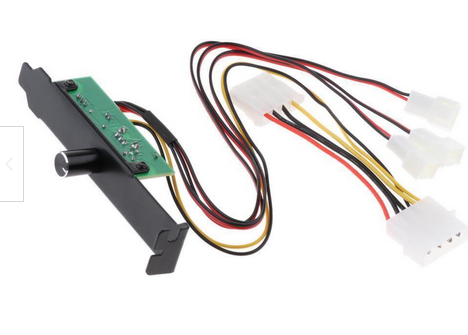

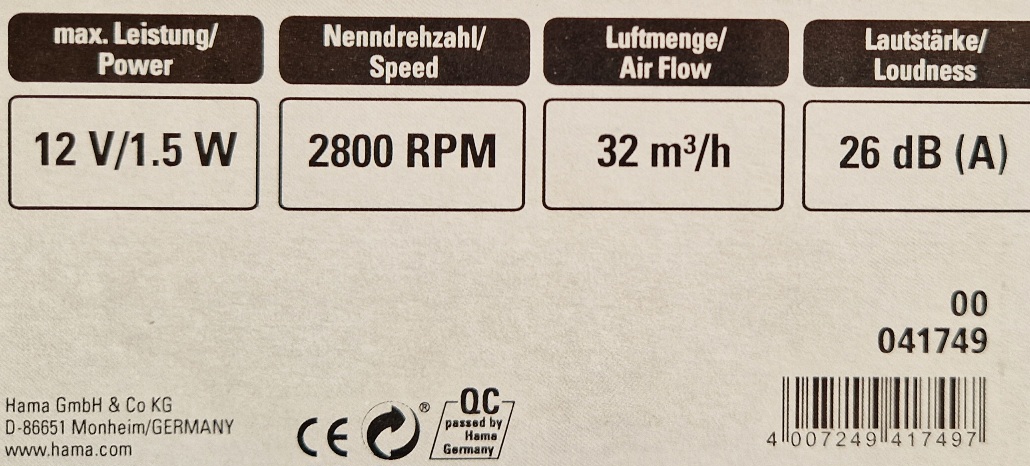

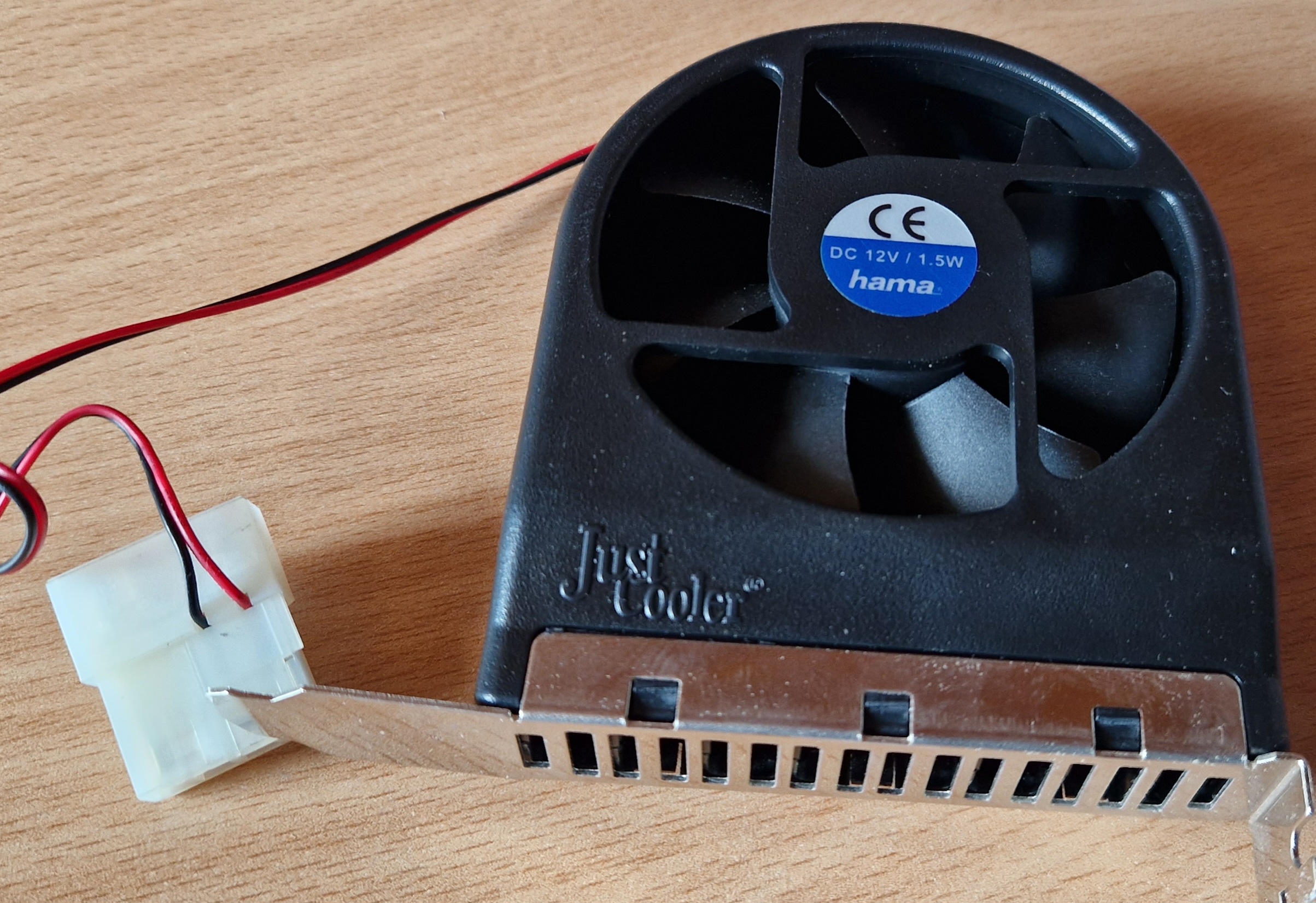

Das Hama Teil scheffelt die warme Luft aus dem Gehäuse, passt auch ganz gut weil es im Luftstrahl des Gehäuselüfters ist und zieht so die Luft über die Voodoo 3. Weiß gar nicht wie viel RPM das Teil hat, ist aber sehr hörbar im Vergleich zum Rest. Daher hab ich mir jetzt das hier bestellt, das wird dazwischen gehängt und runter geregelt.

[Edit]Gefunden:

Auf ebay gekauft.



[andi_sco]

Da hättest du doch die Kontakte umstellen können, auf 7V
Hätte auch keine Auswirkungen auf das Durchschleifen gehabt

PC Slot - na da kommt man auch nicht drauf



[Siran]

Das klappt leider nicht, weil nur der Teil der zum Lüfter geht in den Molex eingesetzt ist, sieht man auf dem Bild ganz gut, rechts am Molex wo so eine kleine Lasche und die beiden Kabel die zum Lüfter gehen sind, kann man aufmachen, aber links die zwei Anschlüsse kommt man nicht ran und wenn ich die Verkabelung richtig im Kopf hab, müsste ich mit dem schwarzen Kabel ganz nach links außen für 7V:

Und am Eingang des Molex will ich nichts abändern, weil ich damit aktuell weiter in die HDD gehe und selbst wenn ich die abklemme, wenn ich mal in ein paar Jahren an dem Rechner wieder rumbastle hab ich das vergessen.



[Leon1909]

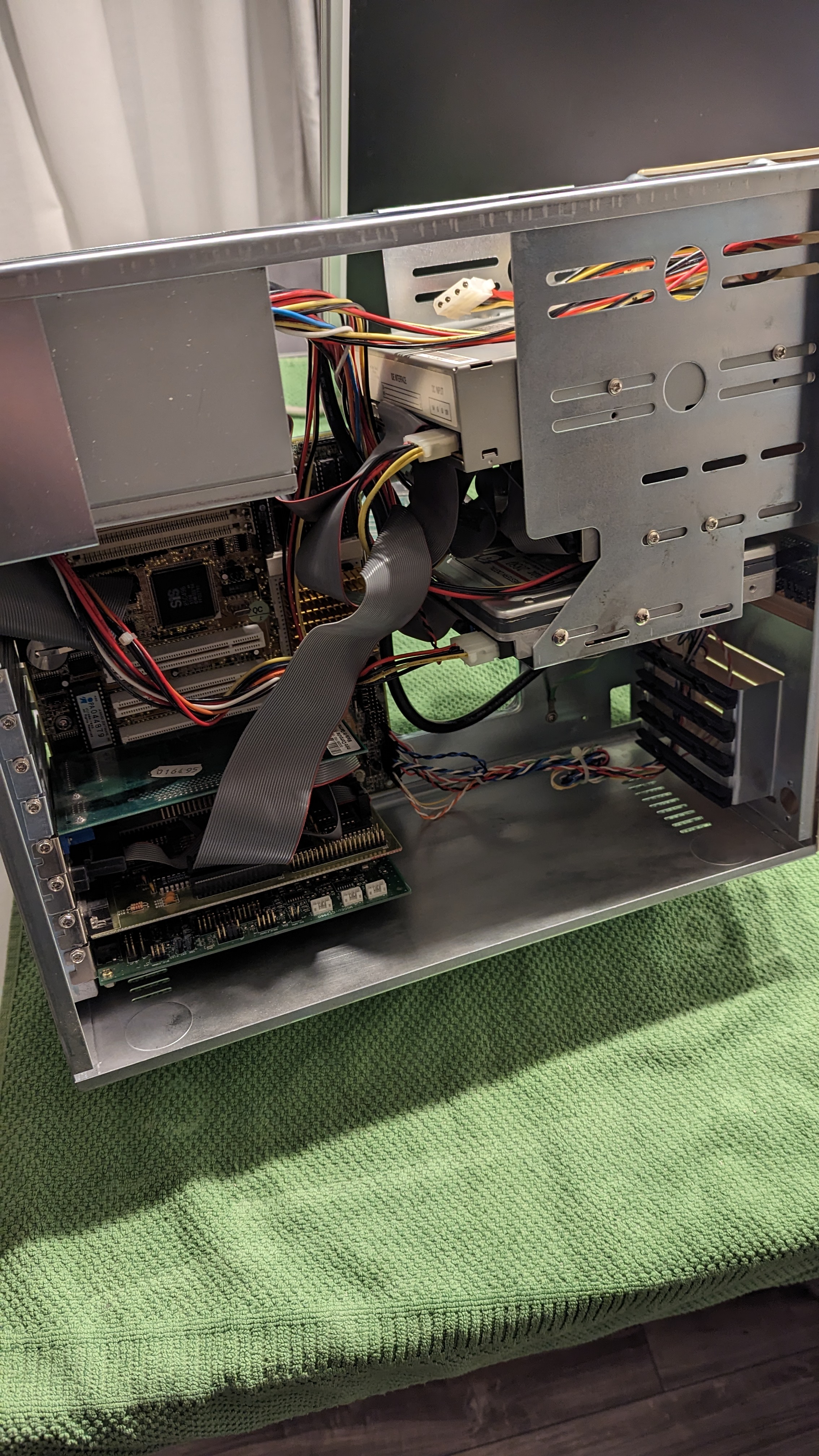

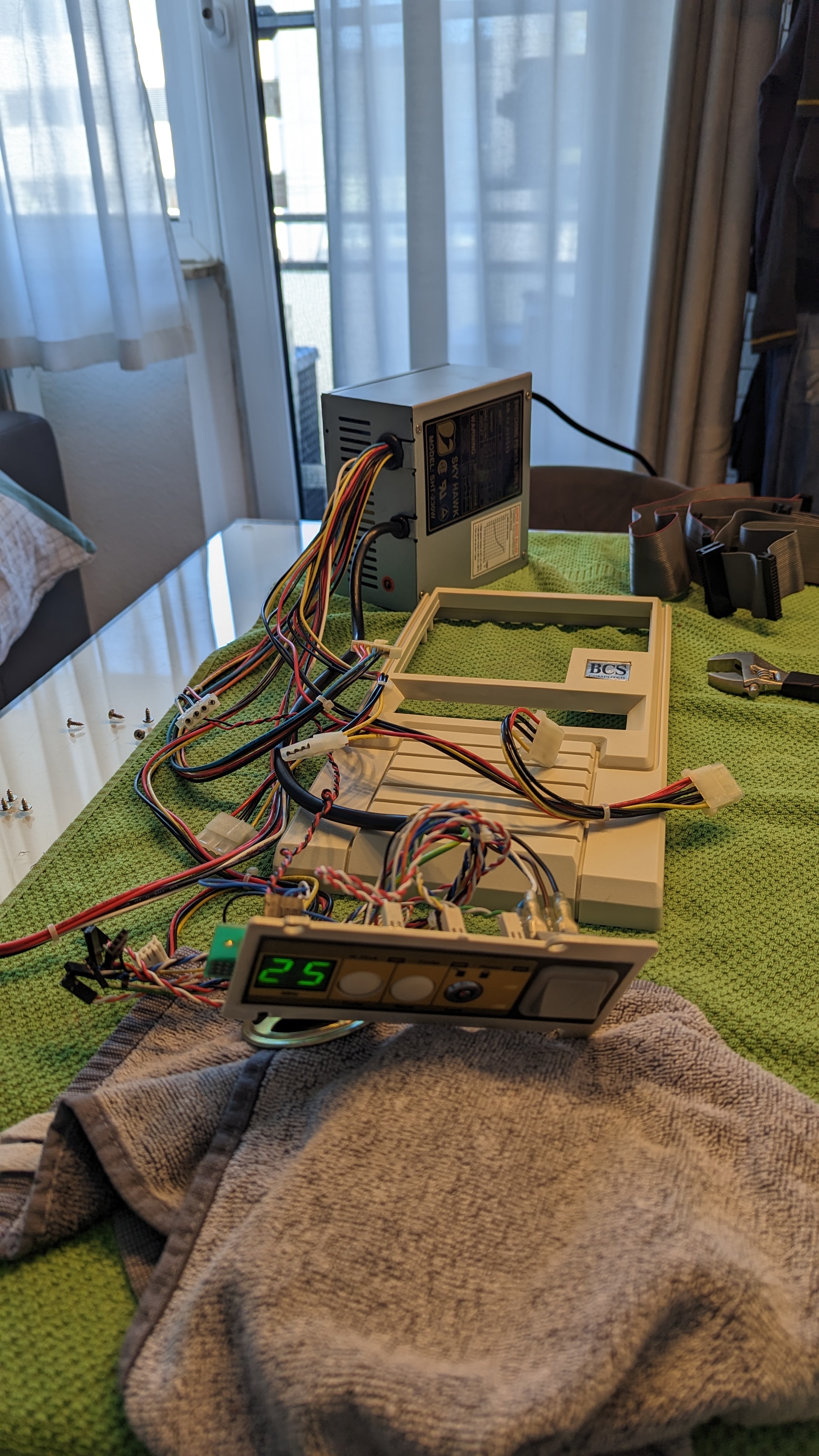

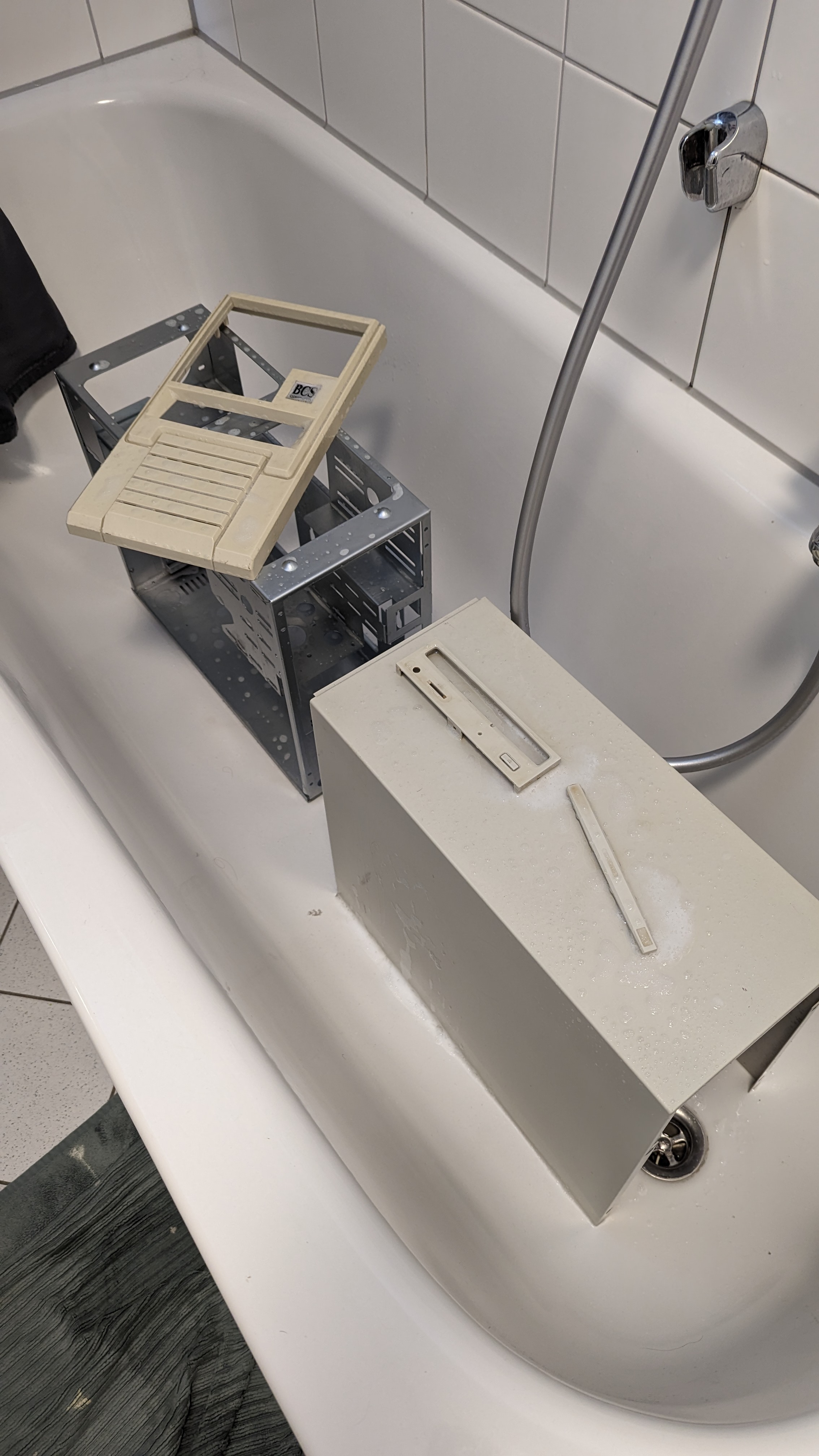

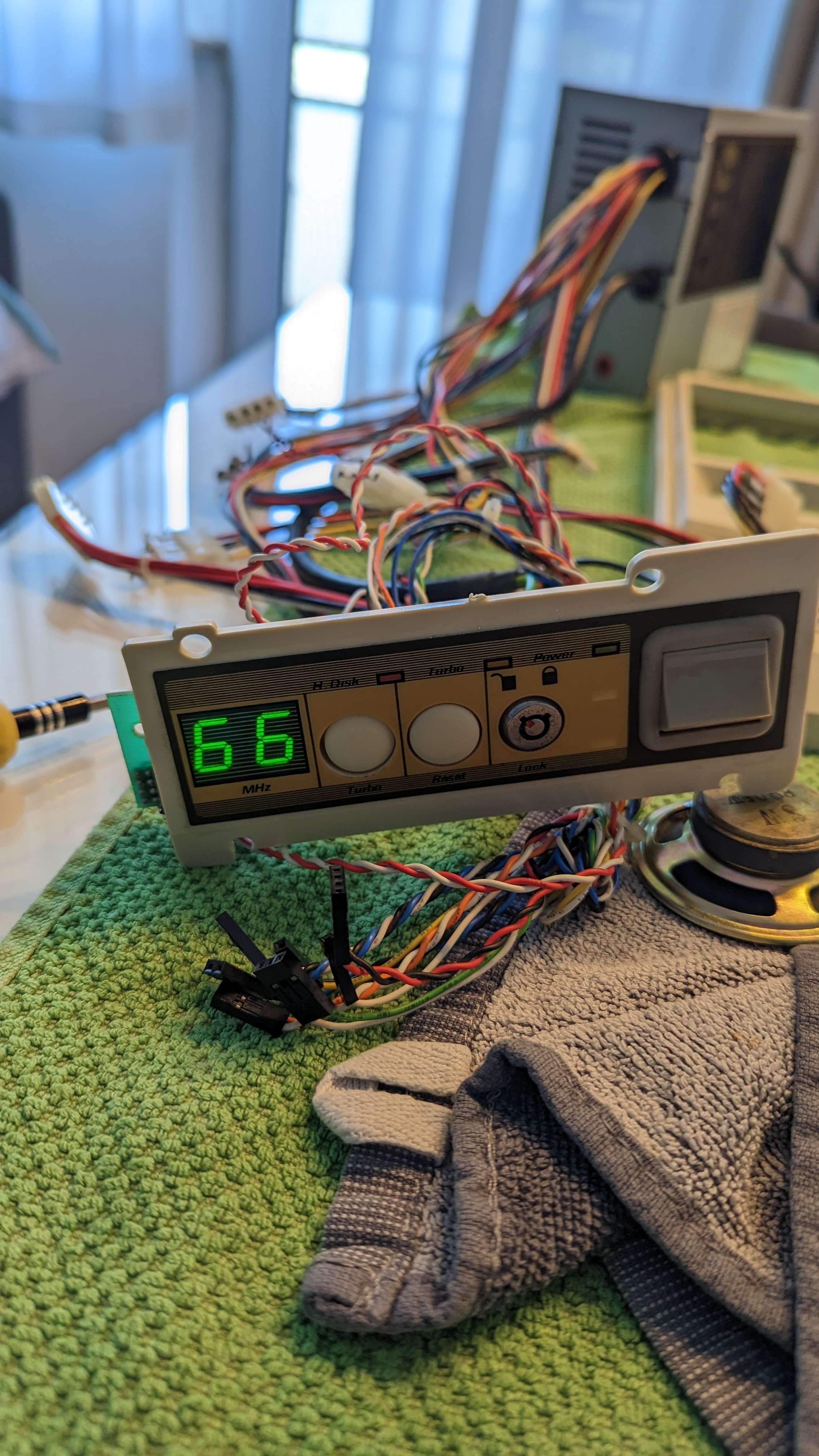

Ich baue heute meinen Ex-386er um auf 486 DX2-66. Während das Gehäuse im Bref-Bad einweicht, kümmere ich mich um die MHz Anzeige.
Sobald das System halbwegs steht, teste ich mal die heute erworbenen PCI und ISA Karten durch. Retrobrighten lasse ich hier. So gelb ist er nicht und ein bisschen Patina darf sein.

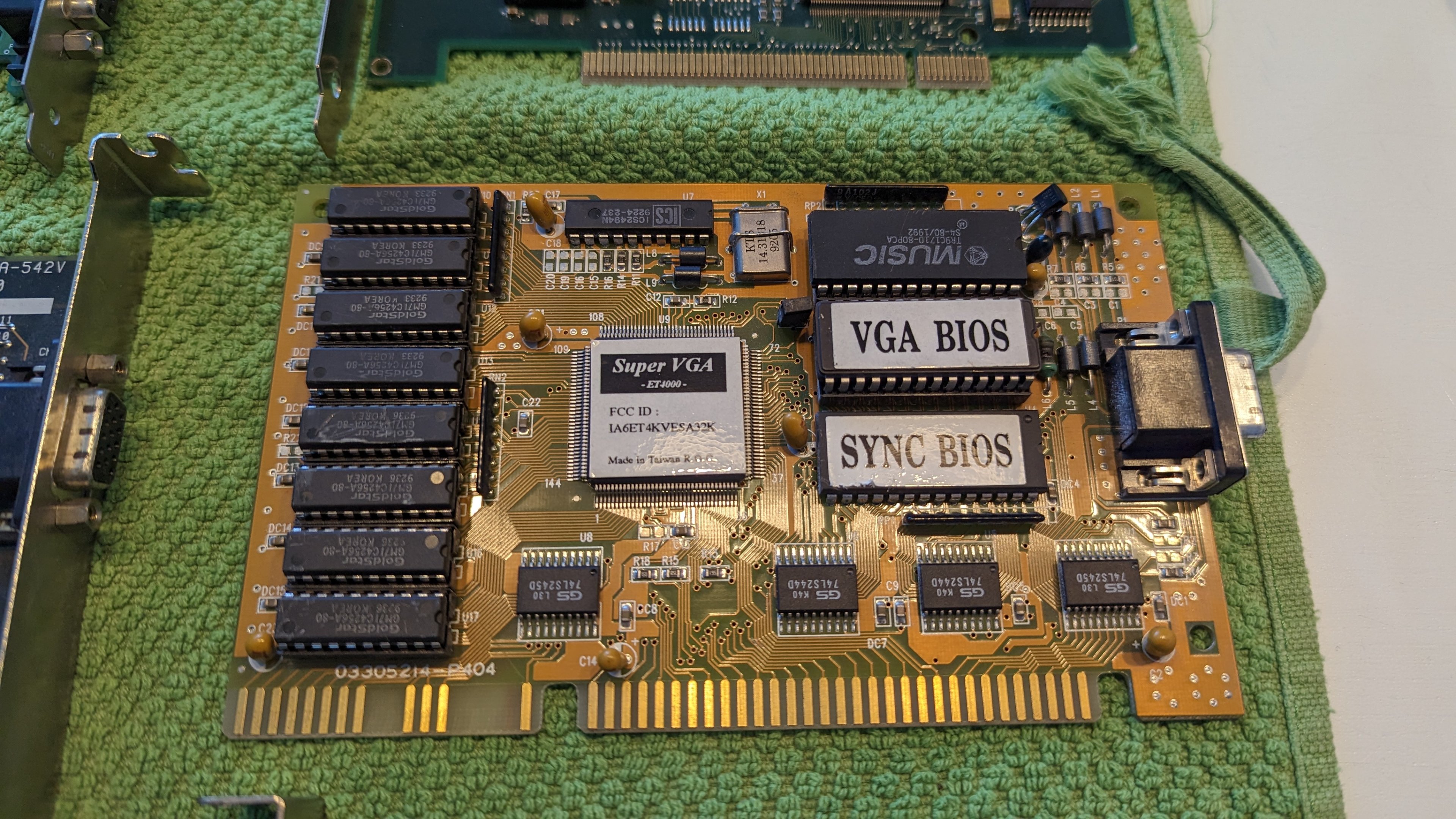

Ich schwanke gerade mit der Grafikkarte. Was macht da mehr Sinn? Die ET4000/W32 von Siemens Nixdorf oder die Hercules Stingray Pro?



[zogger CkY]

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

bin nur ich das oder Klingt das nach DOOM (1993) o.O



[Leon1909]

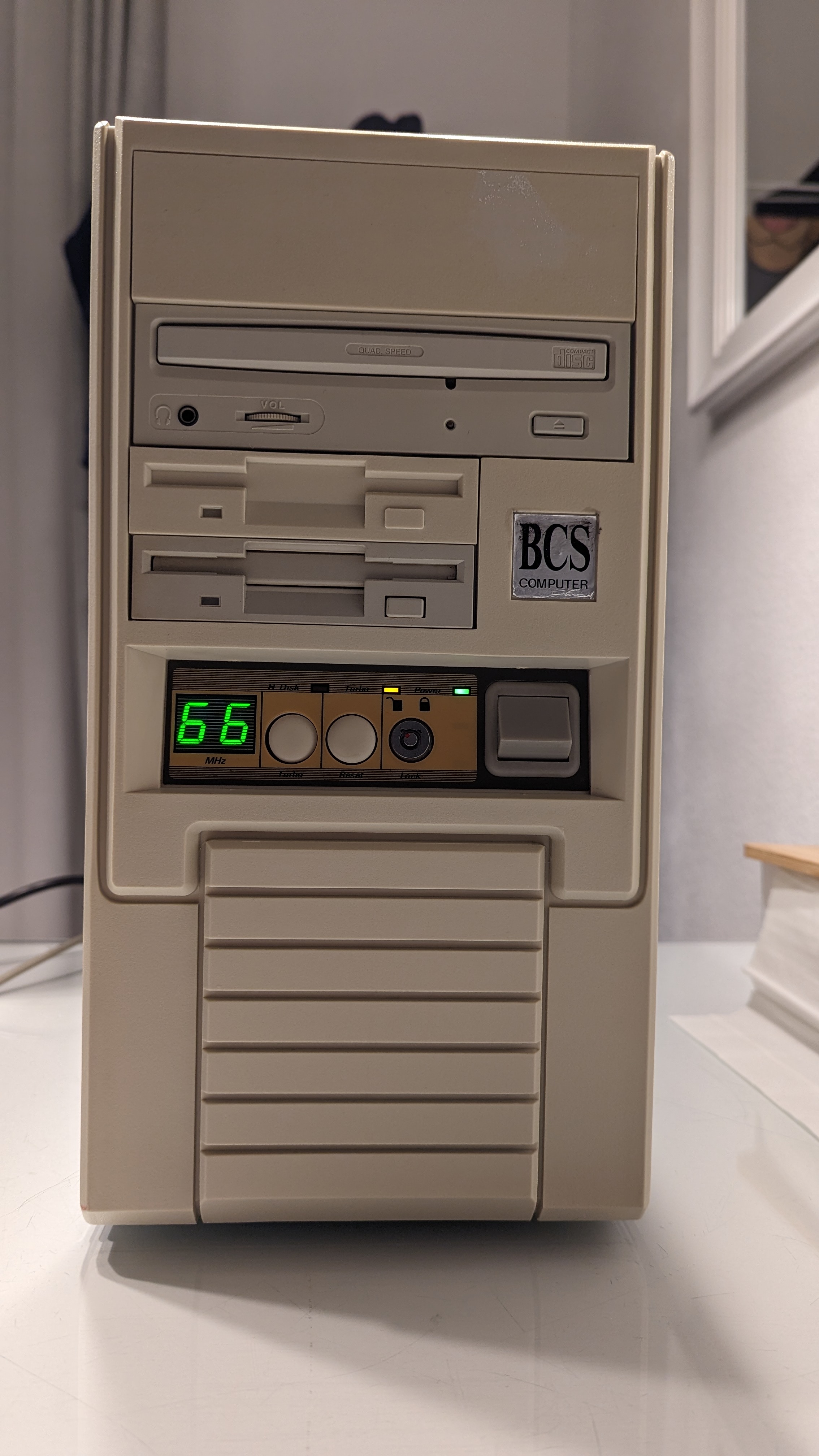

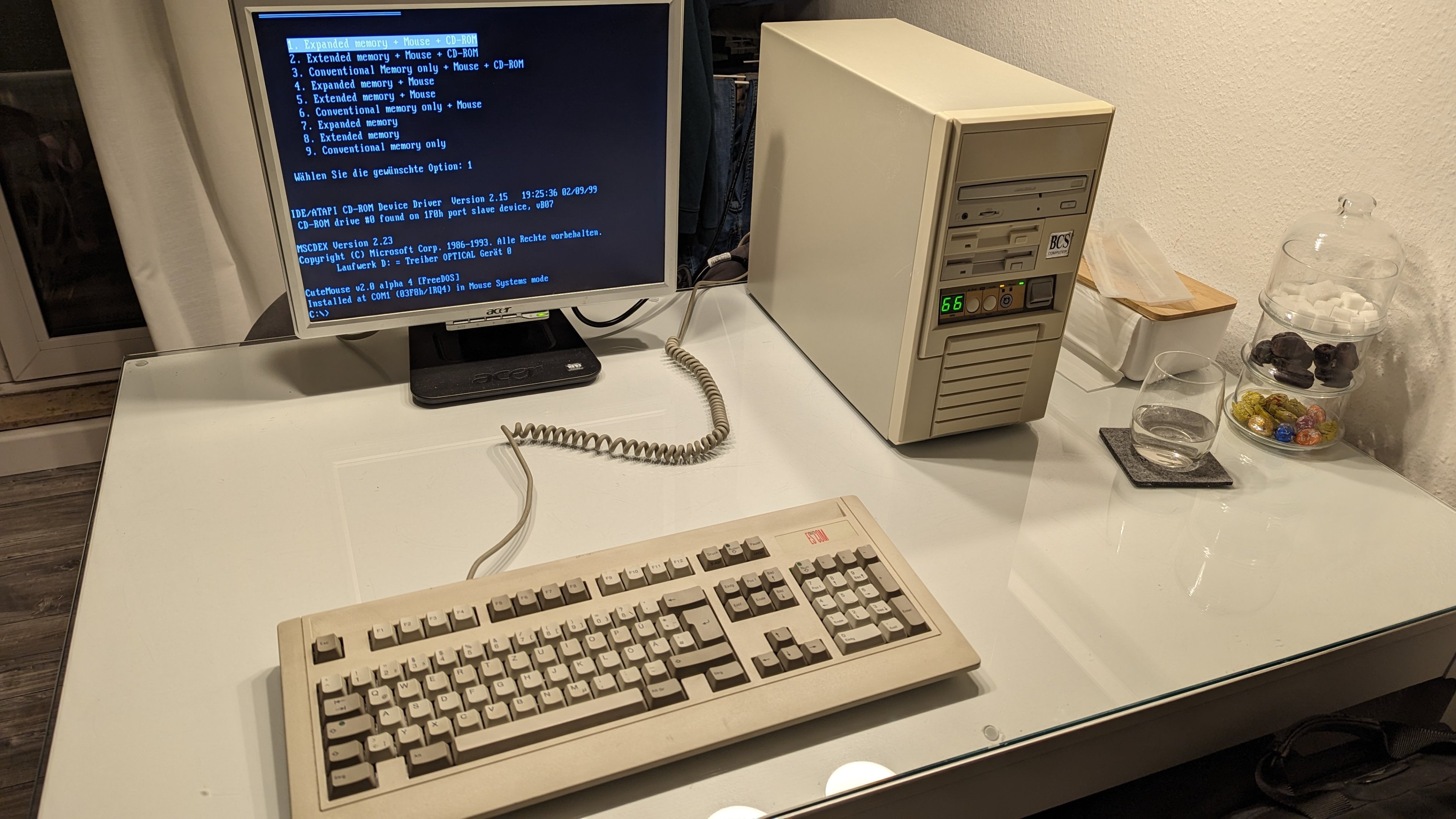

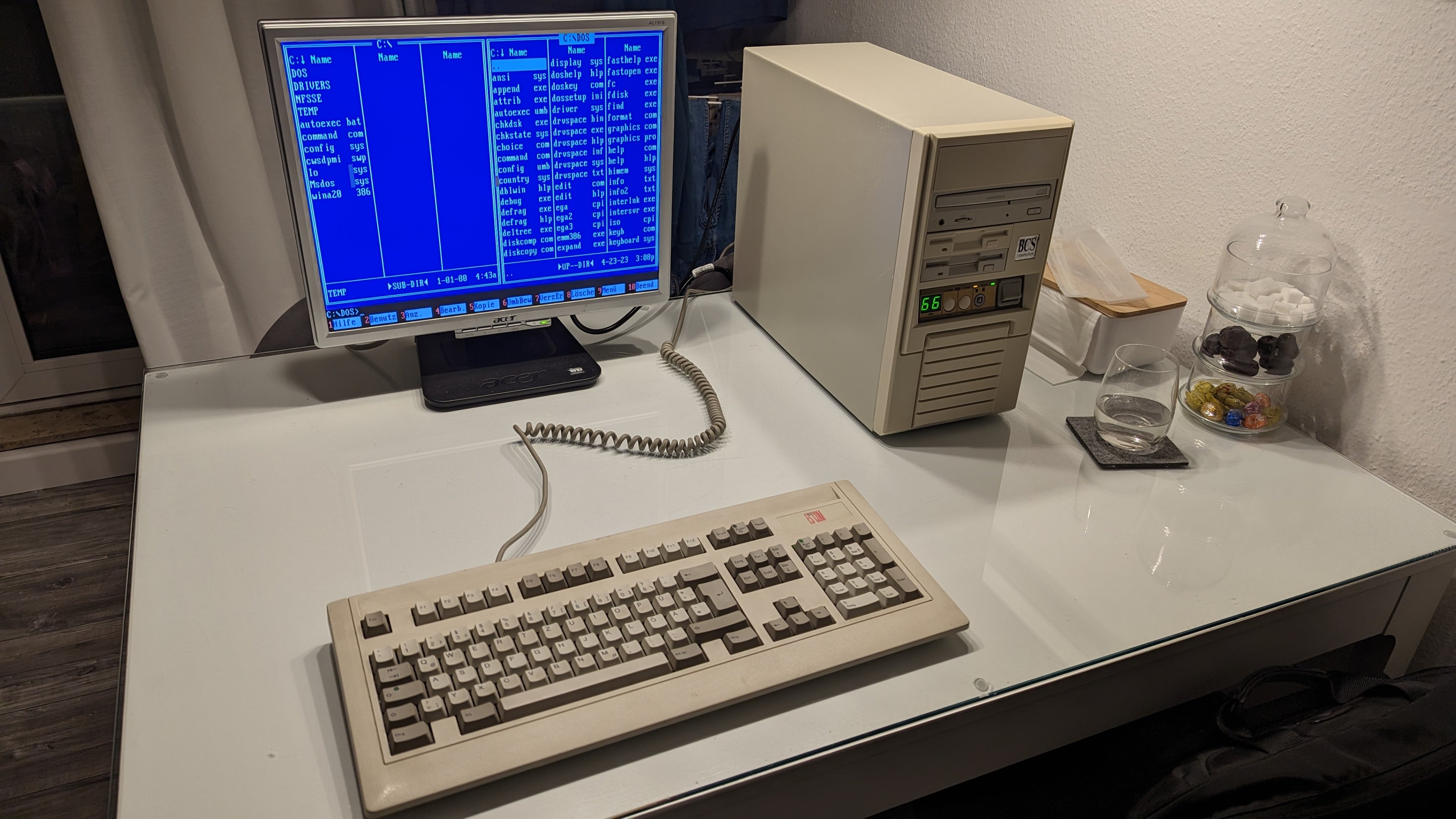

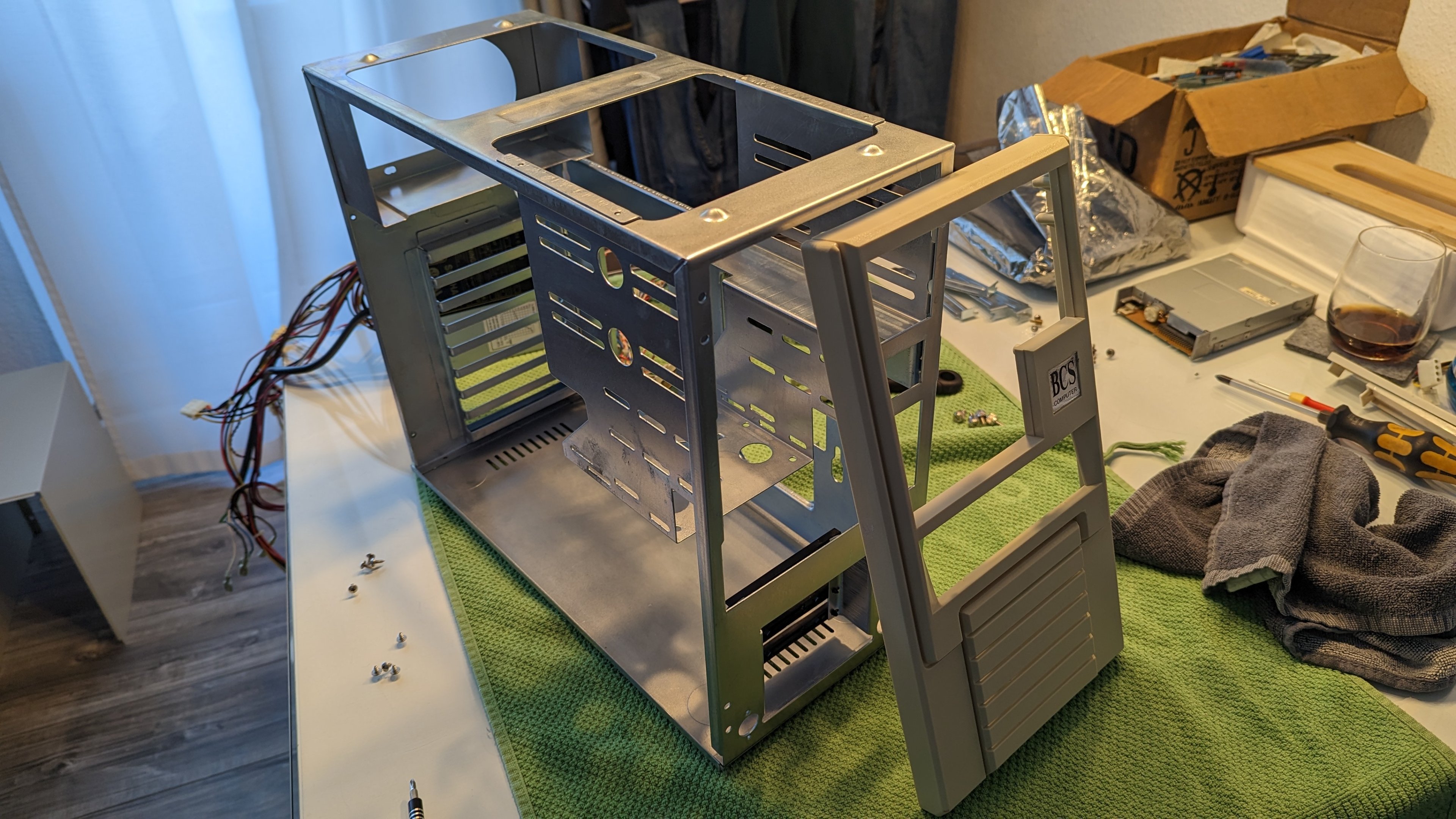

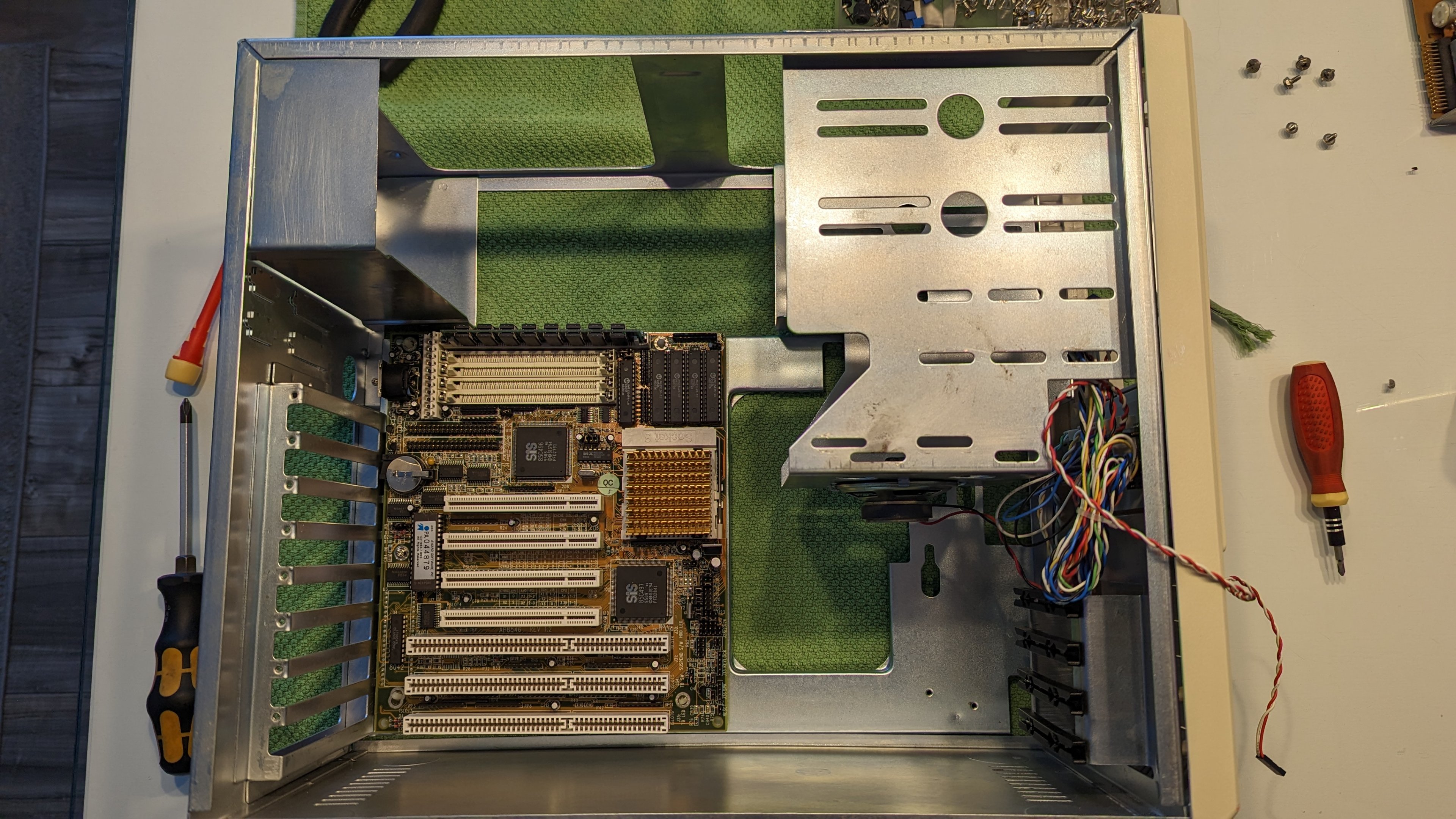

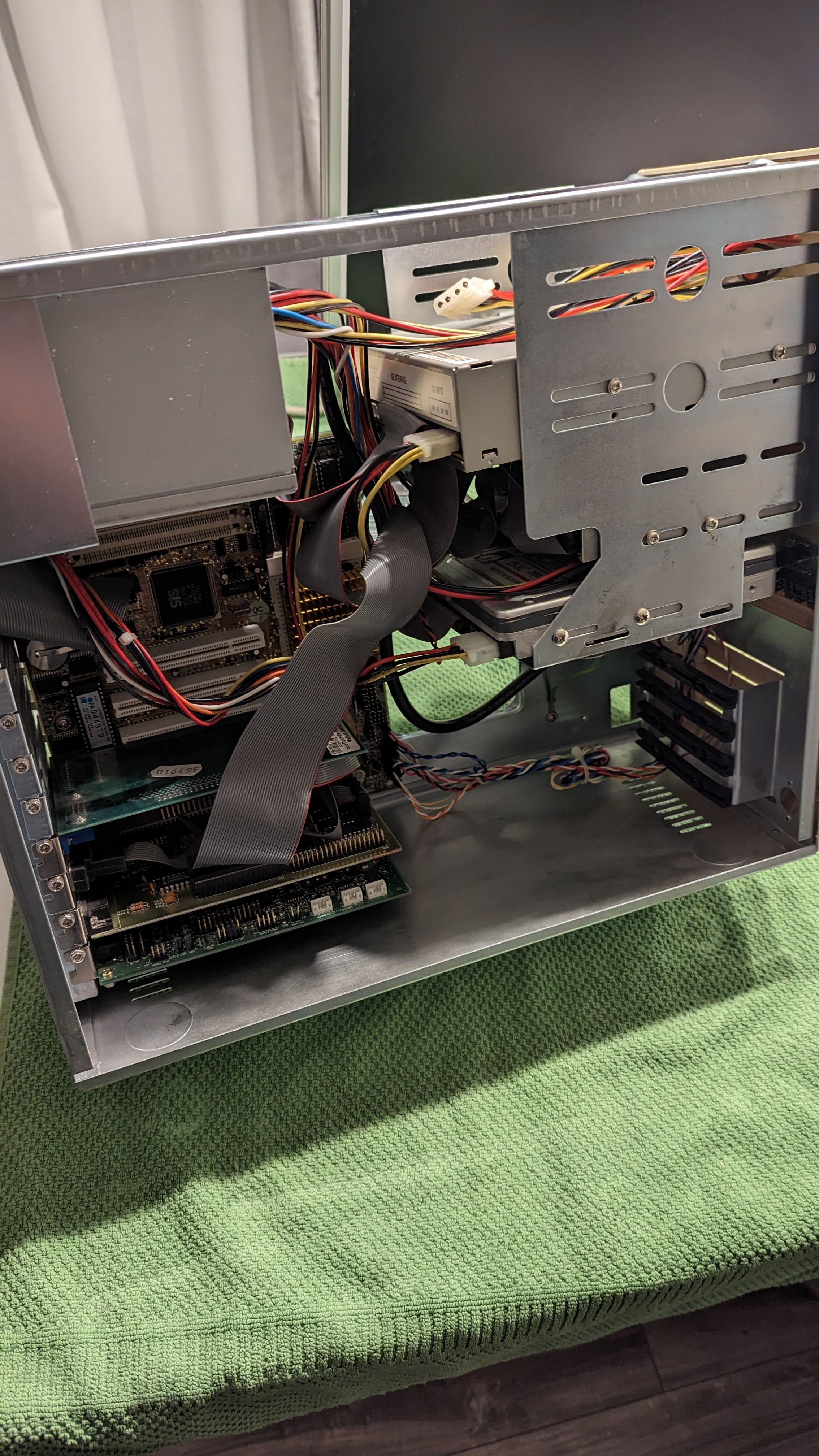

Fertig. Vom 386 SX-25 zum:

486 DX2-66
32 MB PS/2 RAM

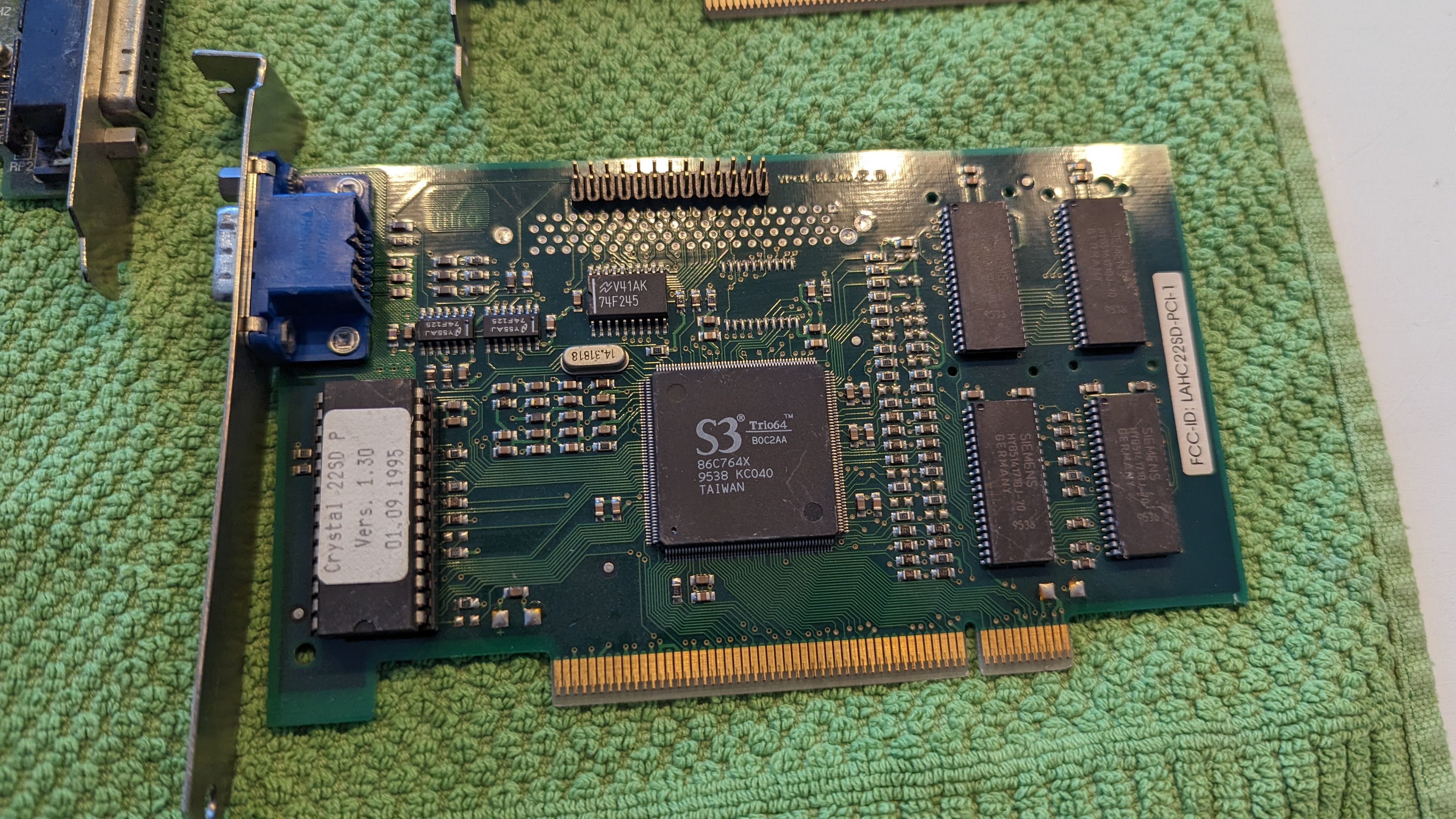

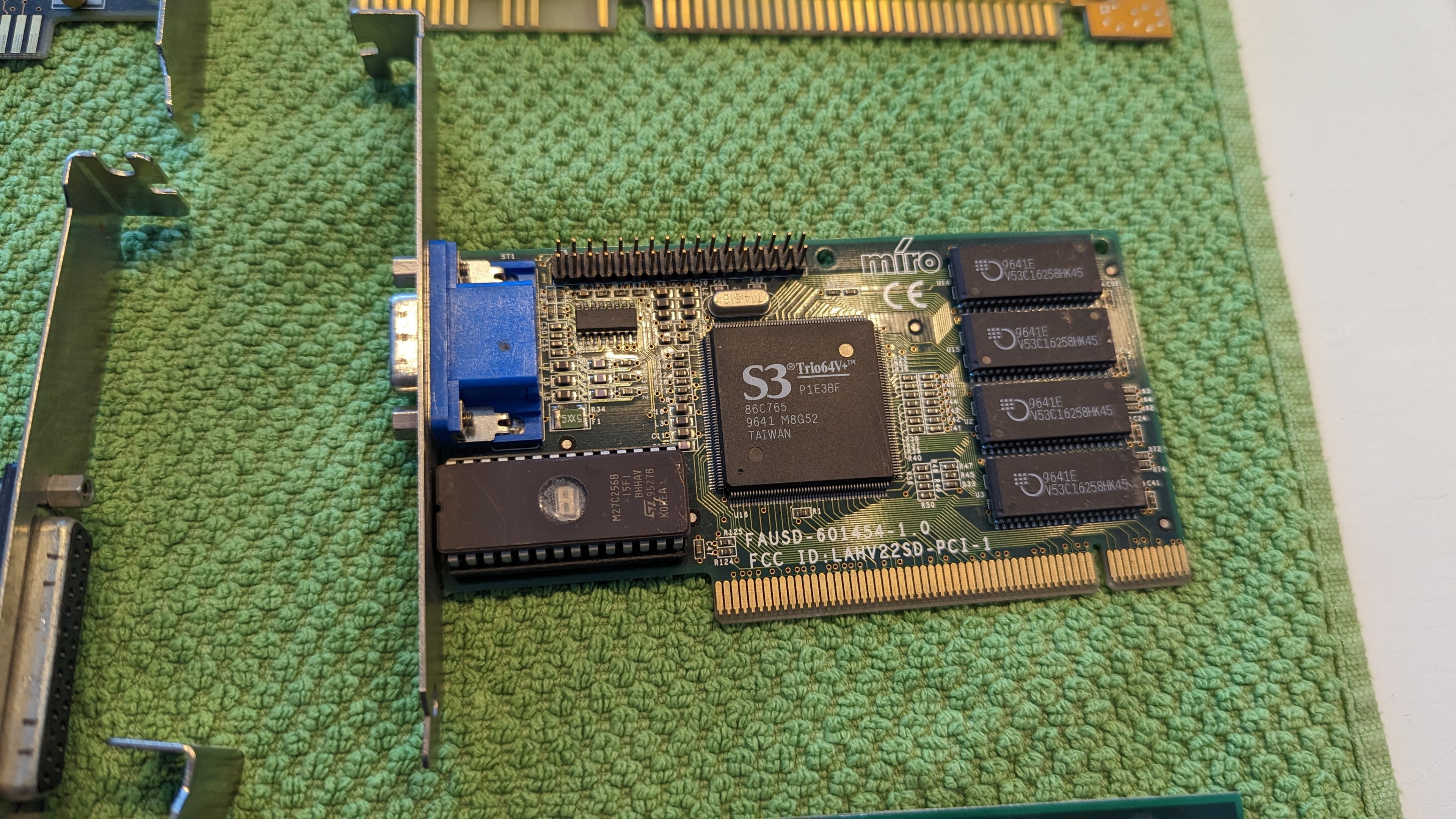

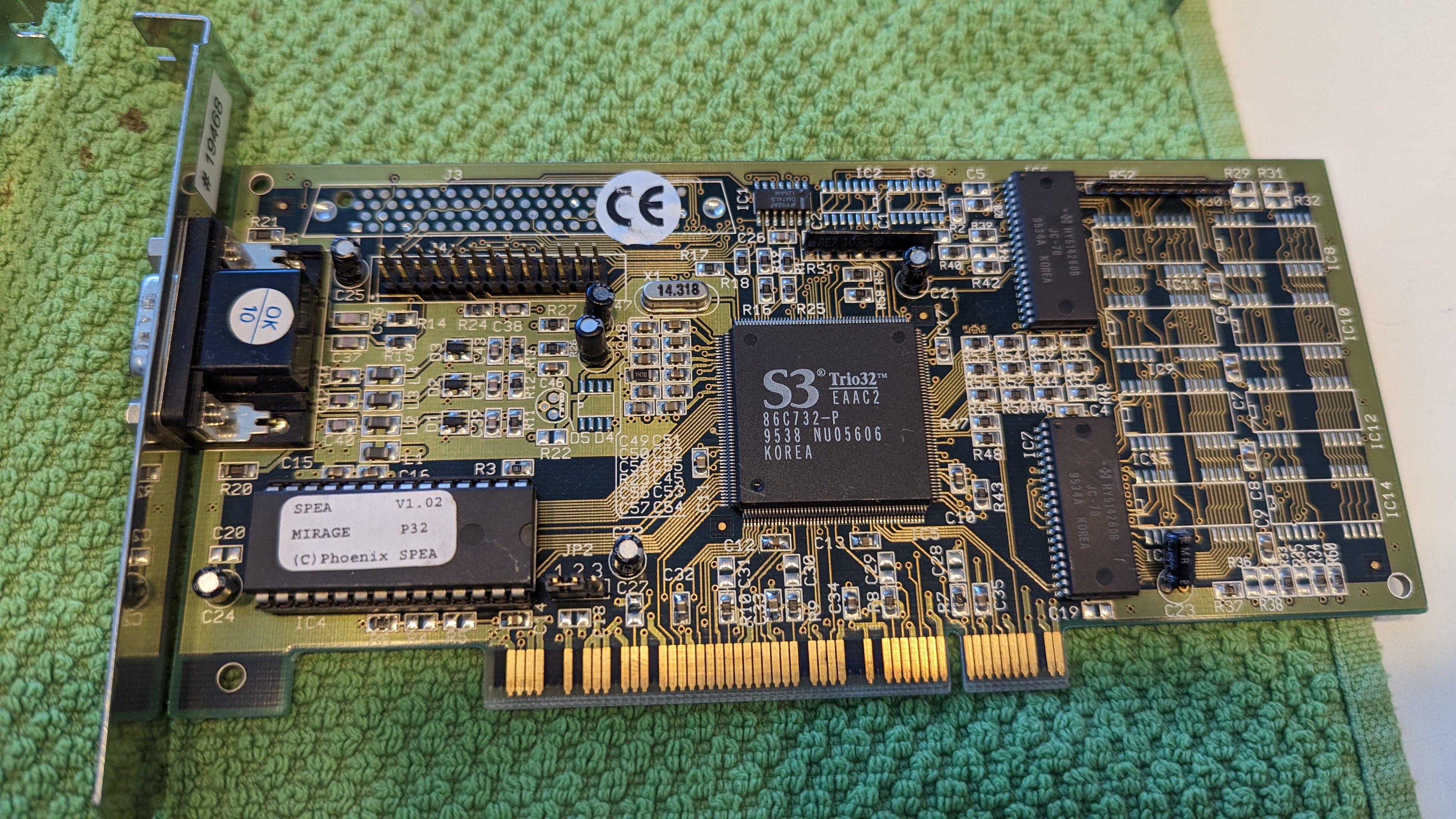

S3 Trio64
WD 850 MB
Quad Speed Mitsumi CD-ROM

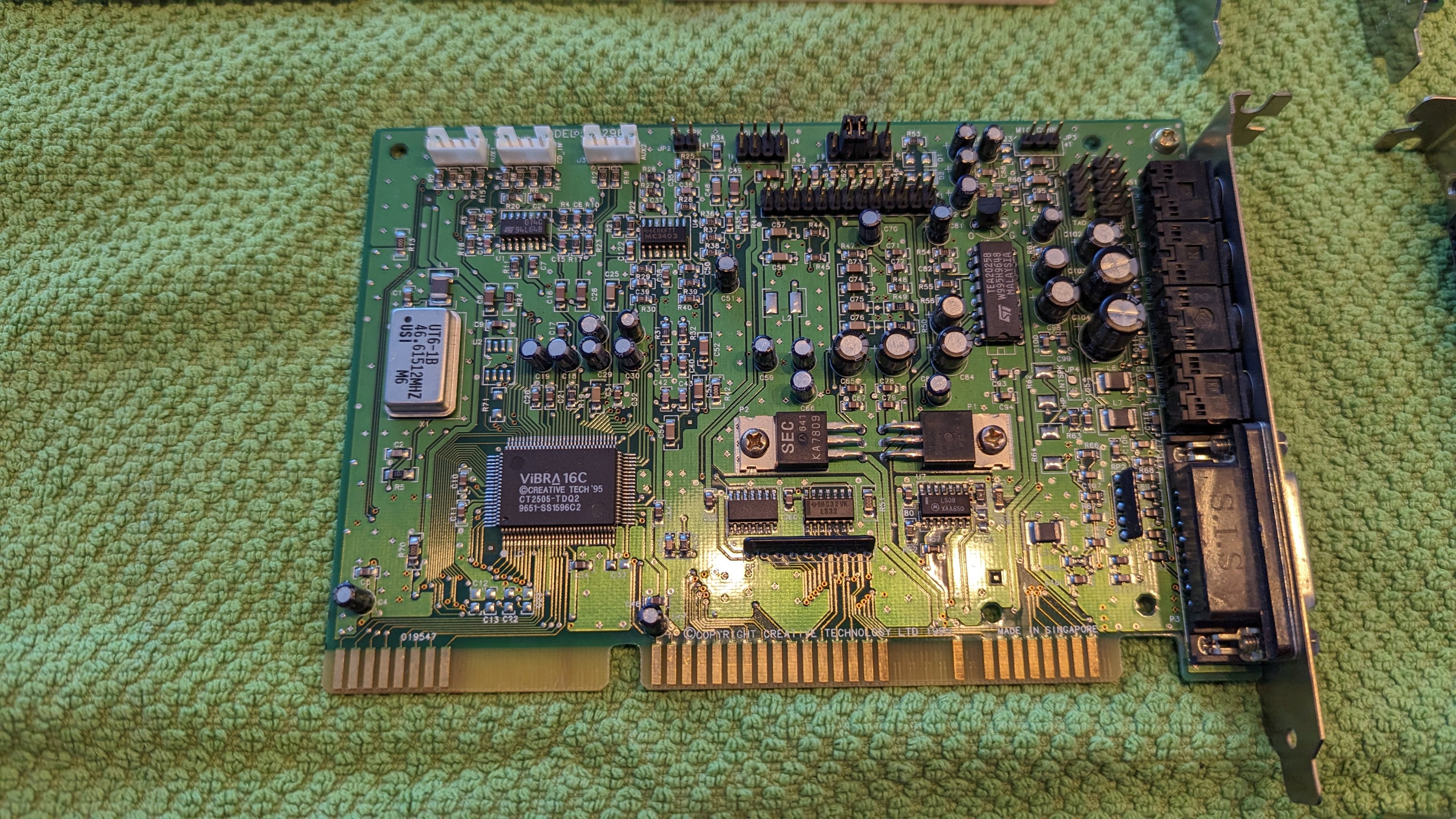

SoundBlaster Vibra16

Ich bin bei der Soundkarte und der Grafikkarte etwas vom Plan abgewichen. Erstens muss ich die Soundkarten alle der Reihe nach testen und zweitens interessiert mich, ob und wie sich die S3 unter DOS macht hinsichtlich Kompatibilität bei Spielen. Gerade SimCity 2000 ist da ja sehr speziell.



[HerrAbisZ]

@Siran

So etwas gibt es auch



[andi_sco]

müsste ich mit dem schwarzen Kabel ganz nach links außen für 7V

Alles klar, ich dachte, das die anders angeschlossen sind



[Siran]

@Siran

So etwas gibt es auch

Danke, auch für Deinen anderen Tipp im HWLuxx Forum! Wobei ich hier einen 3-Pin Anschluss bräuchte bzw. die zwei Kabel des Hamas auf eine drei Pin Buchse umlegen müsste, da ist das andere wo man die Kabel reinsteckt und festschraubt für mich einfacher, den Regler brauche ich nicht unbedingt nach draußen.

Ergänzung (19. Mai 2023)

Alles klar, ich dachte, das die anders angeschlossen sind

Ja, ich hatte es auch anders gehofft, so Schnipsel ich halt einfach das Kabel durch. Hab mir eh gleich noch einen zweiten Slot Kühler mit geholt gehabt.



[HerrAbisZ]

Das ist für normale übriggebliebene Lüfter



[Siran]

Achso, danke - für den Gehäuselüfter hatte ich ja noch einen Noctua Low Noise Adapter mit 7V und auf der CPU sitzt ein Noiseblocker der eh nur 3000 RPM macht und dabei sehr leise ist. Meine anderen PCs sind dann schon so neu, dass das Mainboard eine Lüftersteuerung hat.

Mal vom 386er abgesehen. Für den könnte ich es vielleicht mal machen wenn ich tatsächlich wage die ISA SCSI Karte einzubauen und zu schauen ob die 18GB SCSI Platte darin läuft die ich noch über habe

Ergänzung (19. Mai 2023)

Ich kann aber auch nichts im BIOS einstellen, weil nach jedem "SAVE & Restart" sind die Einstellungen wieder weg, ich kann nicht mal von Diskette booten, weil standardmäßig ein 5 1/4 Zoll Laufwerk als A: drin steht. Laufwerke habe ich zwar, aber keine Disketten dafür

Das Problem habe ich bei meinem 386er Board auch, er ist immer auf die 1,2MB Diskette zurückgesprungen weil nach dem Speichern und anschließenden Neustart wieder die CMOS Batterie Fehlermeldung kommt und er alles vergessen hat. Allerdings konnte ich zu meiner Verblüffung dennoch von der 3,5 Zoll 1,44MB Diskette booten (nachdem ich die HDD abgeklemmt hatte, weil C: noch in der Bootreihenfolge zuerst stand). Allerdings ging ein Test-Programm was ich drauf hatte nicht, ich tippe, das liegt im Bereich 1,2MB - 1,44MB wo der Rechner nicht mehr von ausgeht dass da Daten liegen. Falls Du am Rechner noch tüftelst probiere es mal aus, falls nicht bereits versucht.



[cl4w]

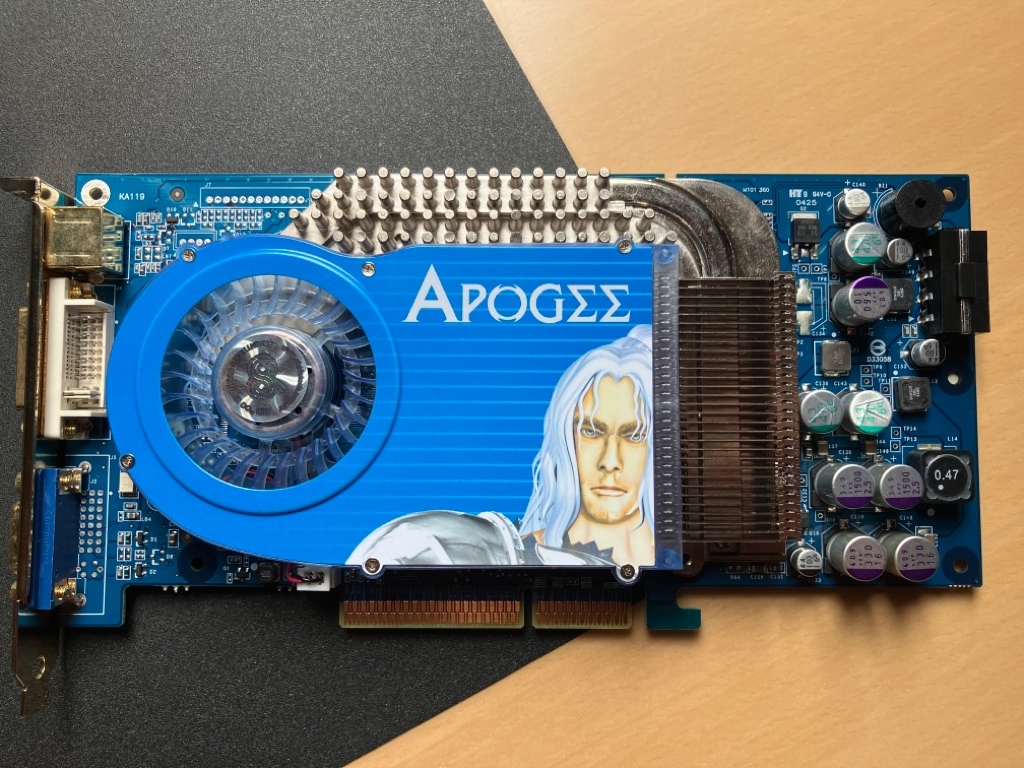

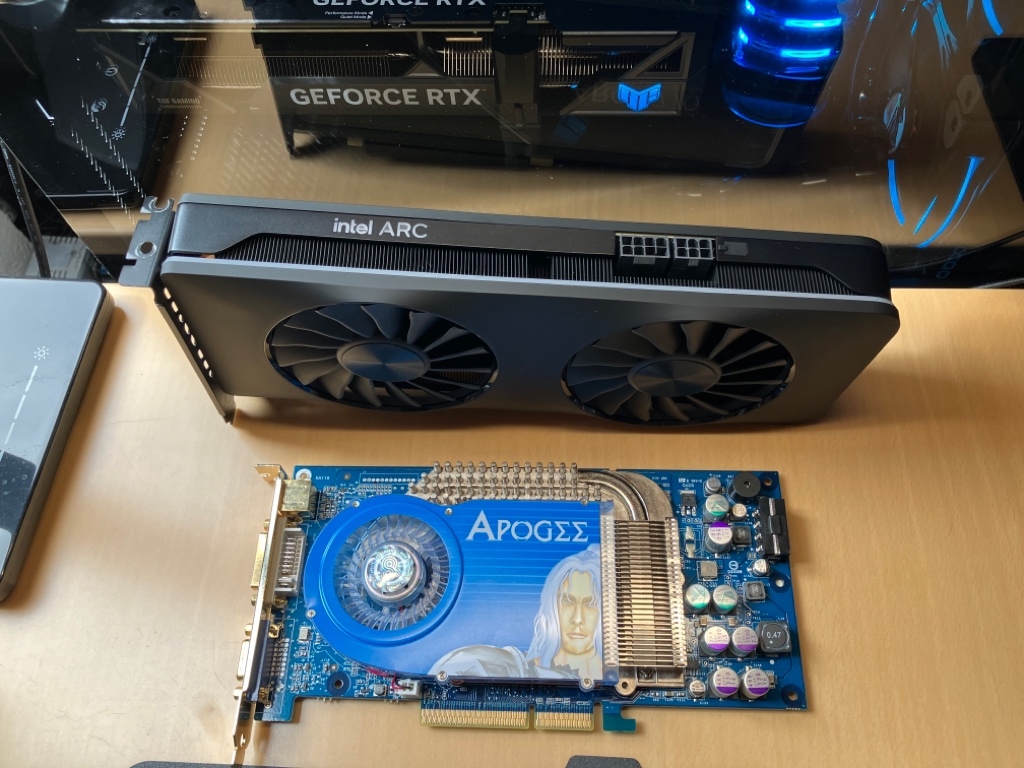

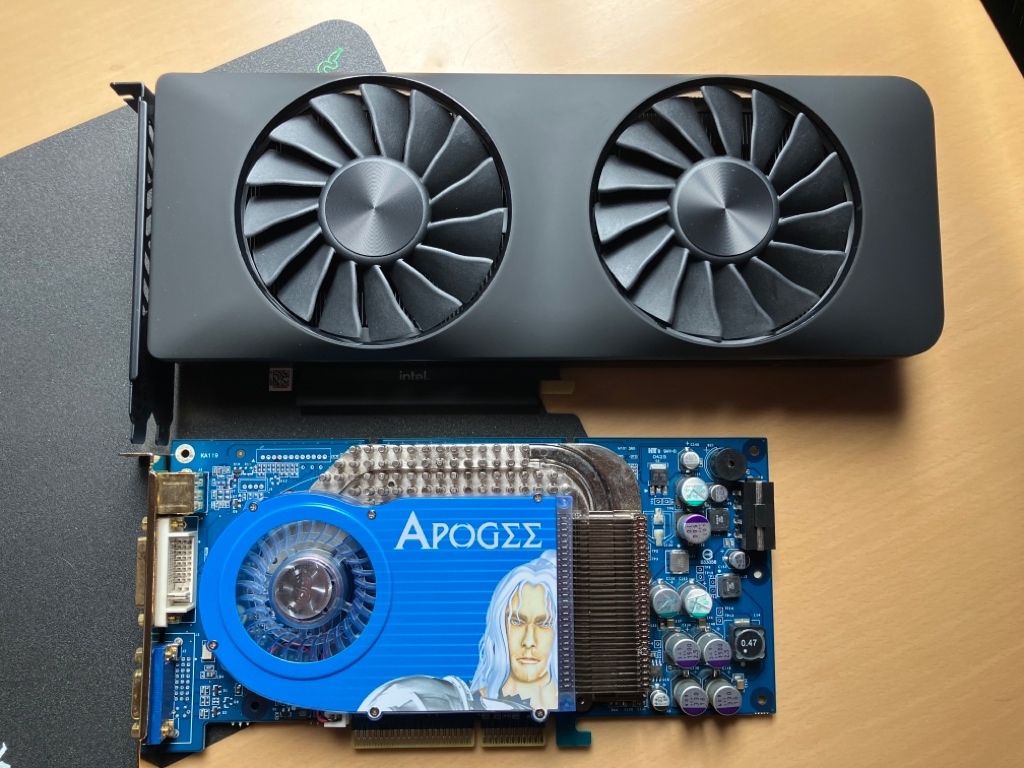

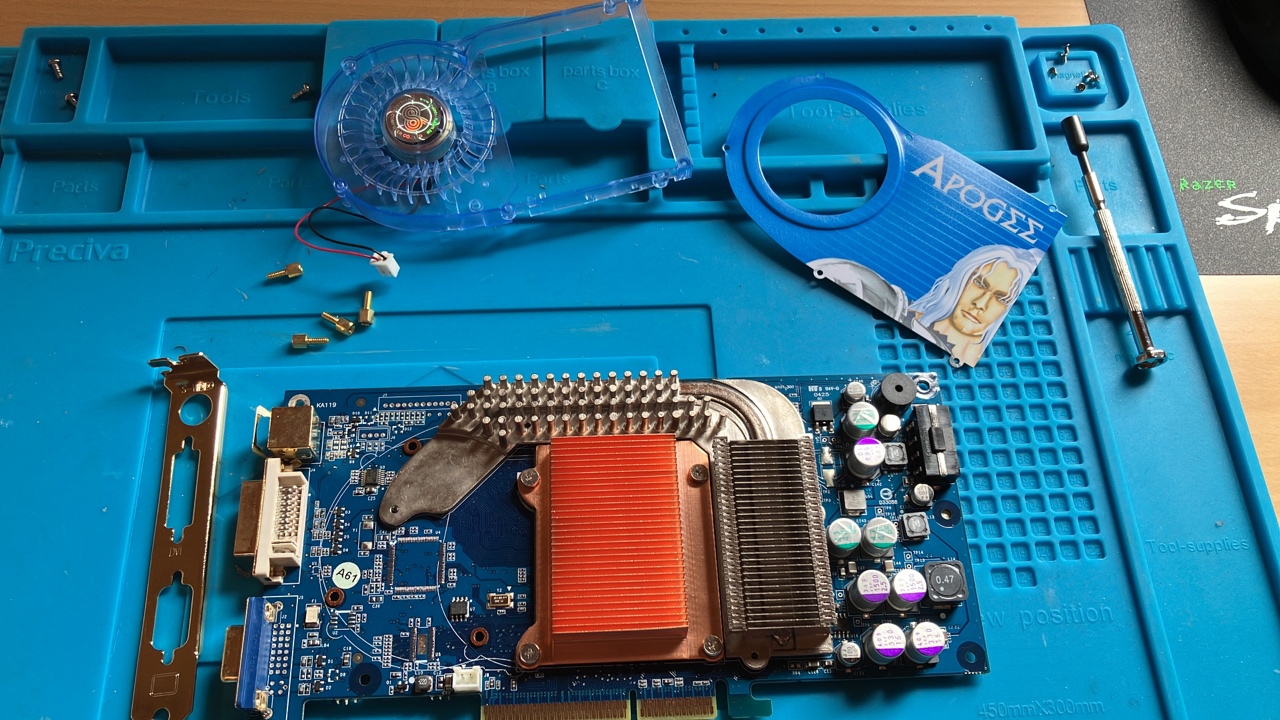

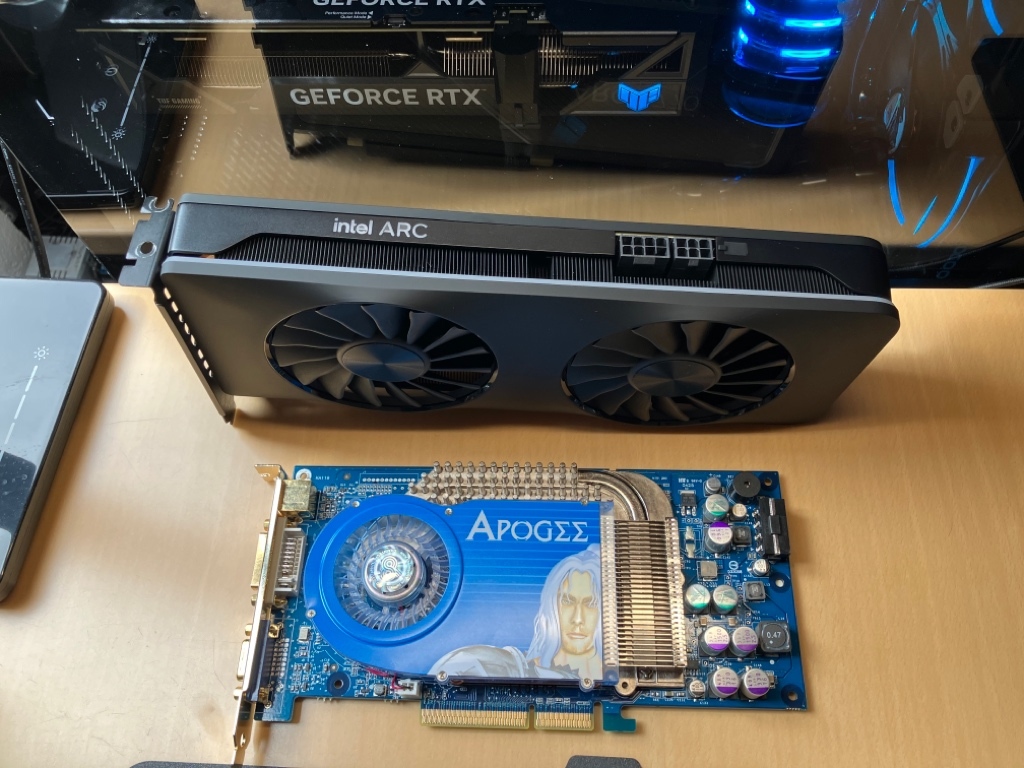

Chaintech Apogee Geforce 6800 128mb Turbo

Mittelklasse damals und heute
