Der Retro-Hardware Bilderthread

[Masterchief79]

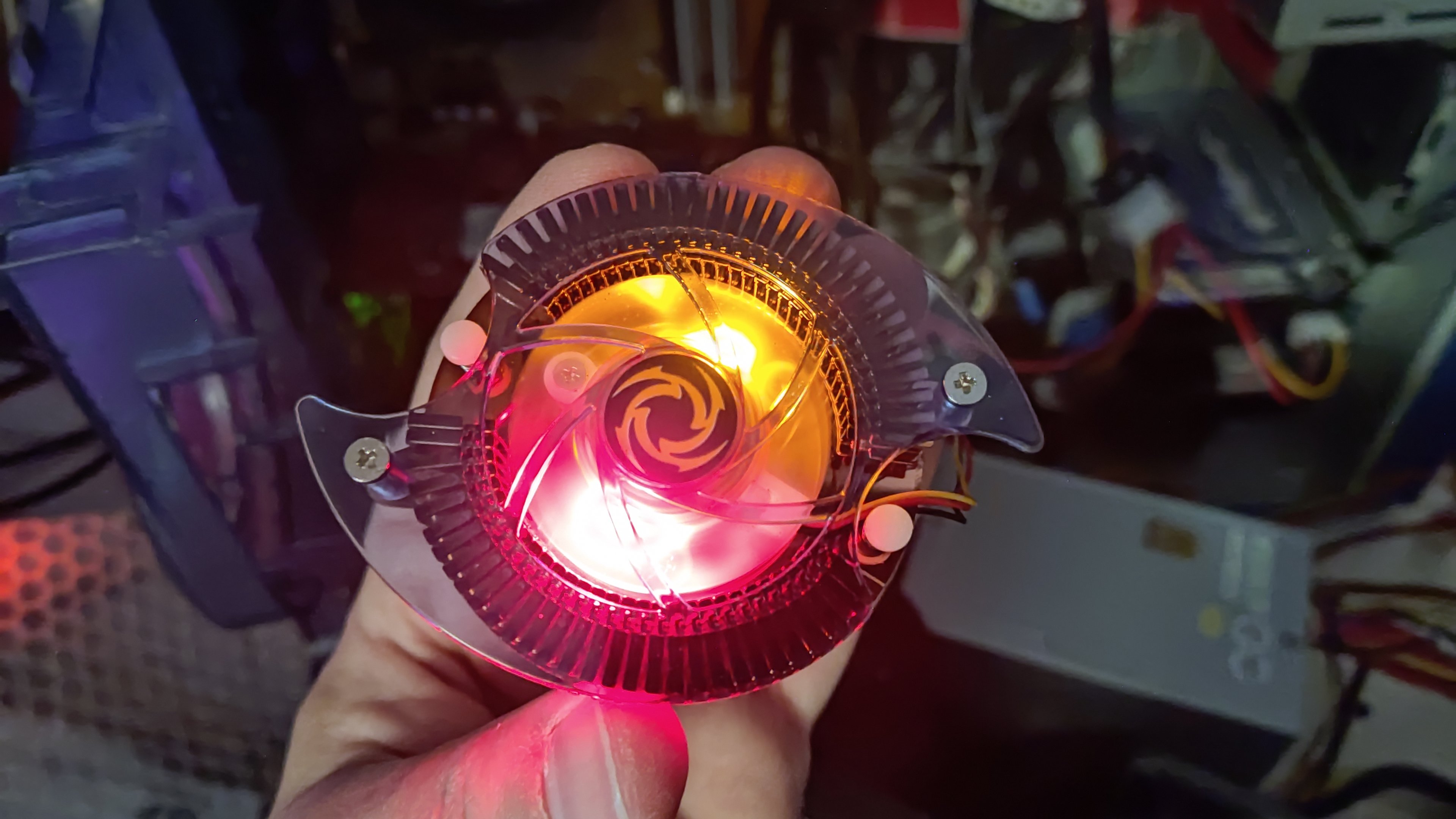

Wie ist denn dieser Club 3D Kühler?

Ziemlich nice auf der Karte - ist ein Zerotherm-Kühler, den Club3D damals auf einer 5850 ab Werk verbaut hat. Es gab aber auch eine Powercolor HD3850 AGP mit genau diesem Kühler, deswegen hab ich ihn auch ausgesucht.

Im Idle verhält sich die Karte damit fast wie eine moderne GPU, denn der Lüfter springt nur oberhalb von 43°C an. Sie pendelt dann immer so um die 40°C. Unter Last maximal 56°C bei ca. 1000-1200rpm, Spawas ca. 55°C und Mem wird auch nicht warm.

Zum Vergleich: Die reparierte Karte aus dem Luxx blieb 3°C kühler auf der GPU. Der macht auch nen guten Job, ist aber auch deutlich voluminöser.
Mit dem Standard-Brüllwürfel sind es ca. 70°C unter Last.



[HerrAbisZ]

Brüllwürfel

🤣🤣🤣



[RaptorTP]

Back in Town !

Mit einer freudigen Botschaft.
Einmal unter den Wasserhahn, dann volle Kanne Isopropanol.
Dann einmal abgepustet und dann geföhnt xD

Dann eine Woche liegen gelassen (war sowieso weg)
Heute Kühler drauf, Slotblende wieder ran und nochmal geschaut:

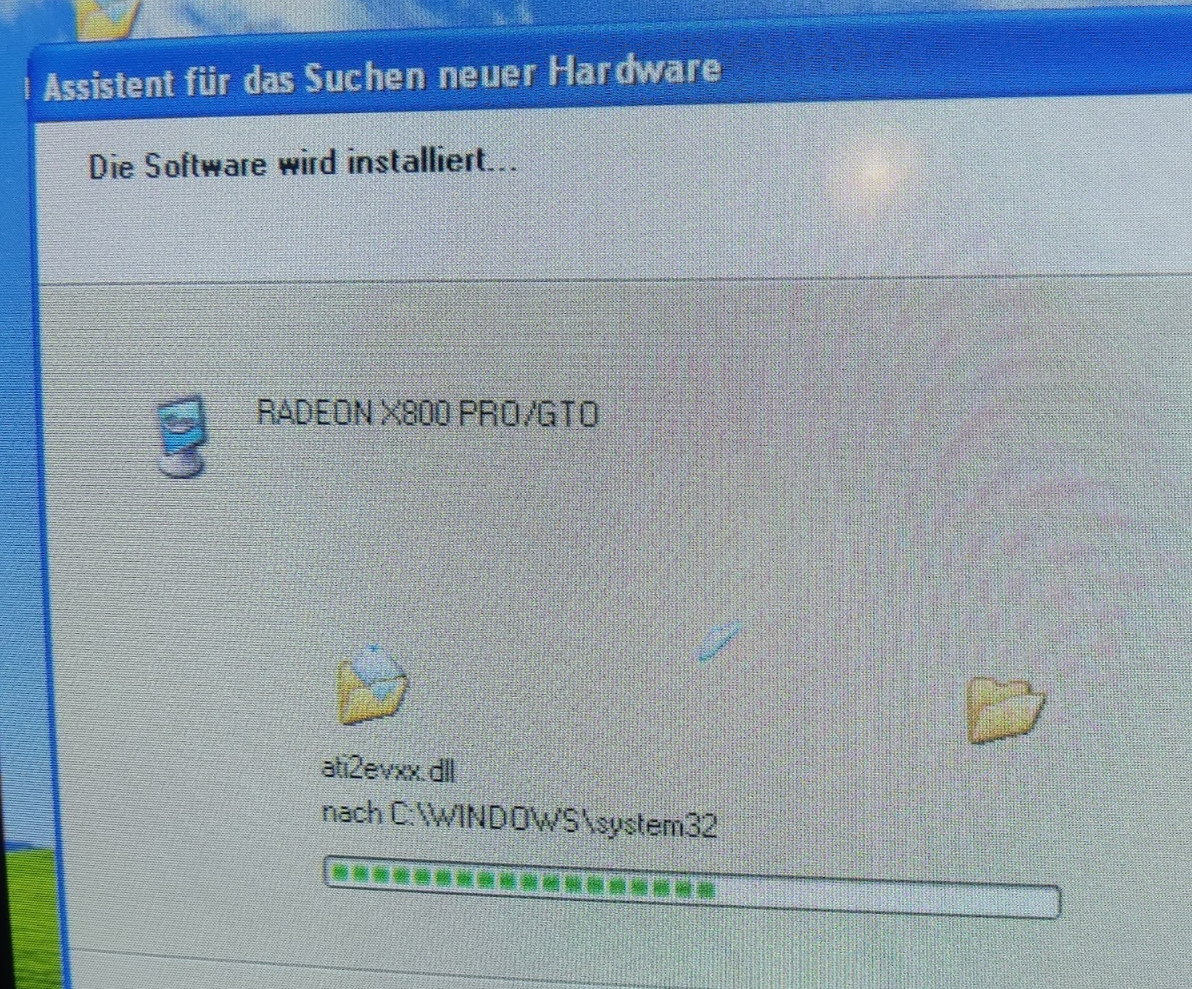

Back to Life !

jetzt brauch ich wohl noch einen Zalman VF700 xD ...



[RaptorTP]

aber der Brückenchip sieht wirklich so aus, als wäre er hin.

blöde Frage:

wie sieht das aus wenn der nix mehr macht ?

Ich hab jetzt ein paar Kondensatoren gelötet (sieht nicht schön aus, Lötspitze zu groß, keine kleine Zange + Lupe)

Und dann hatte ich Bild. Wenn auch etwas schlecht.
Also alles lesbar, aber quasi ein paar Bits vertauscht. (leider kein Bild)

Danke für jedes Feedback !

Alibi-Bild in der Vorbereitung



[Masterchief79]

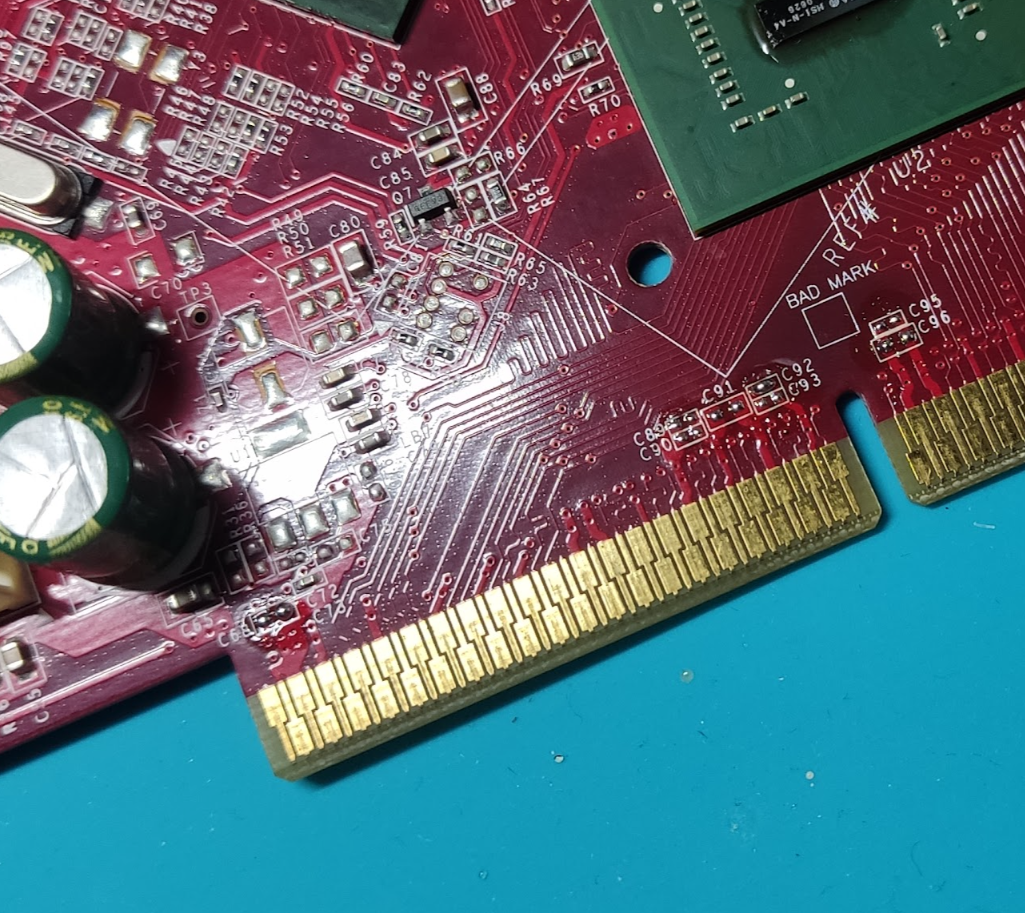

@RaptorTP Ich hatte noch nie ne Karte mit defektem AGP/PCIE-Brückenchip. Bei dem Kantenfraß wäre ich definitiv von einem Defekt ausgegangen.
Wenn du überhaupt ein Bild bekommst, scheints das Teil noch zu tun. Der ist ja für das "Übersetzen" der Signale zuständig. Wenn du Pixelsalat bekommst, weist das für mich stark auf Speicherfehler hin. Vielleicht hat noch jemand mehr Erfahrung mit sowas, aber das wäre erstmal mein Tipp.


Mein heutiges Projekt:

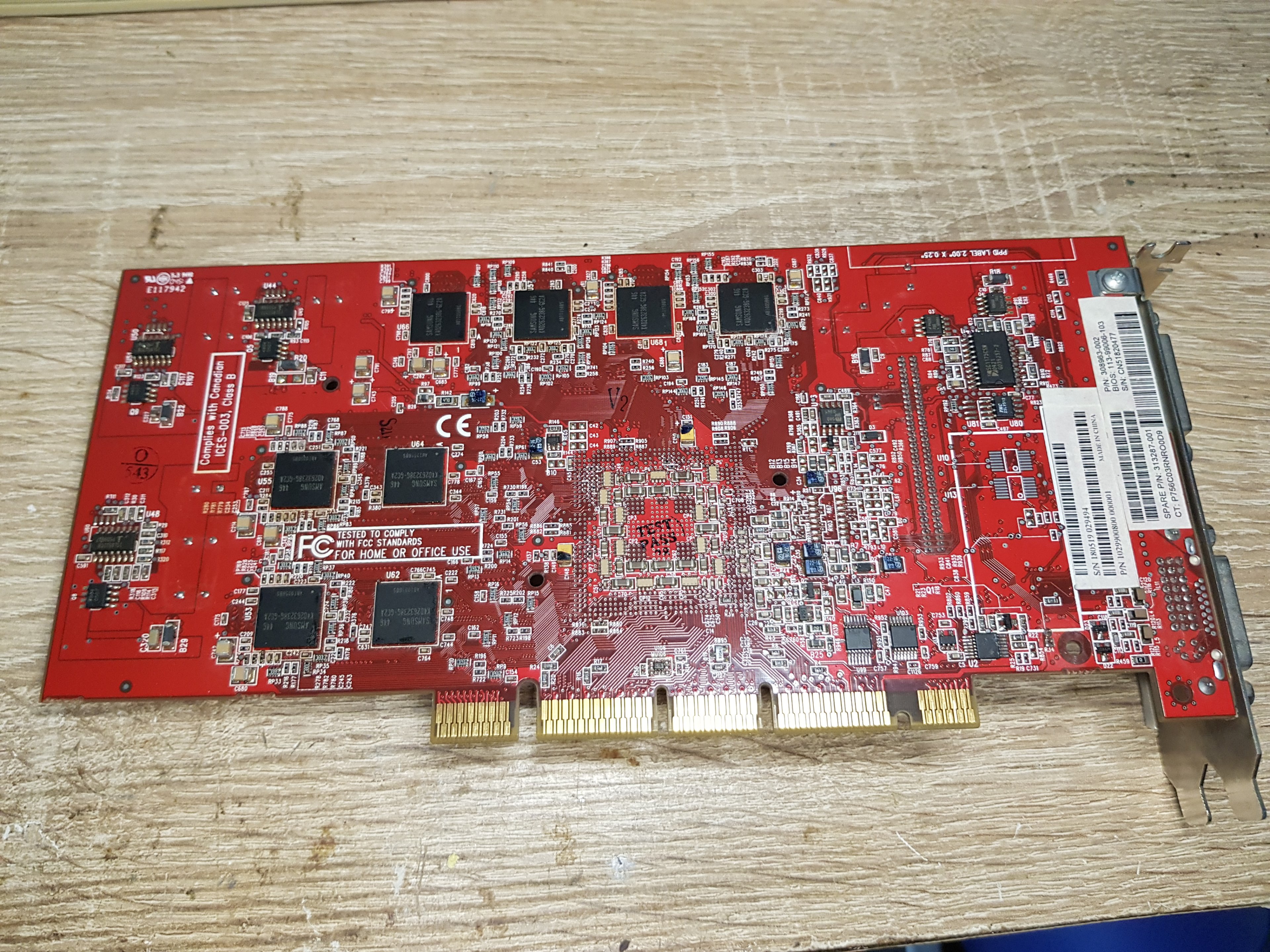

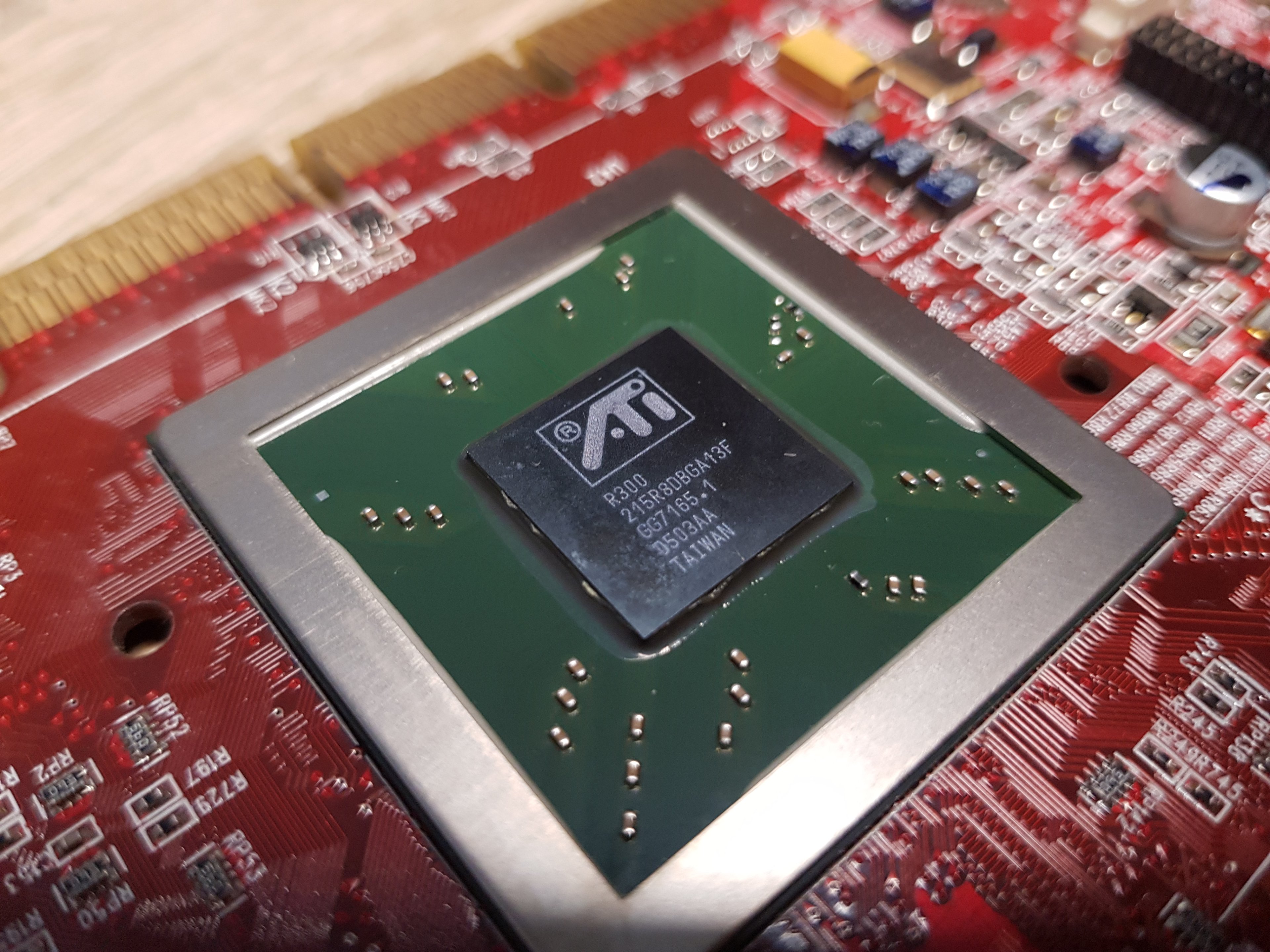

ATI FireGL X1 mit Speicherfehlern. Quasi wie ne Radeon 9700 mit etwas geringeren Taktraten und doppelter Speichermenge. Memtest ging auf dem System nicht (keine x64 CPU). Also mal eben alle 16 Ramchips reflowed

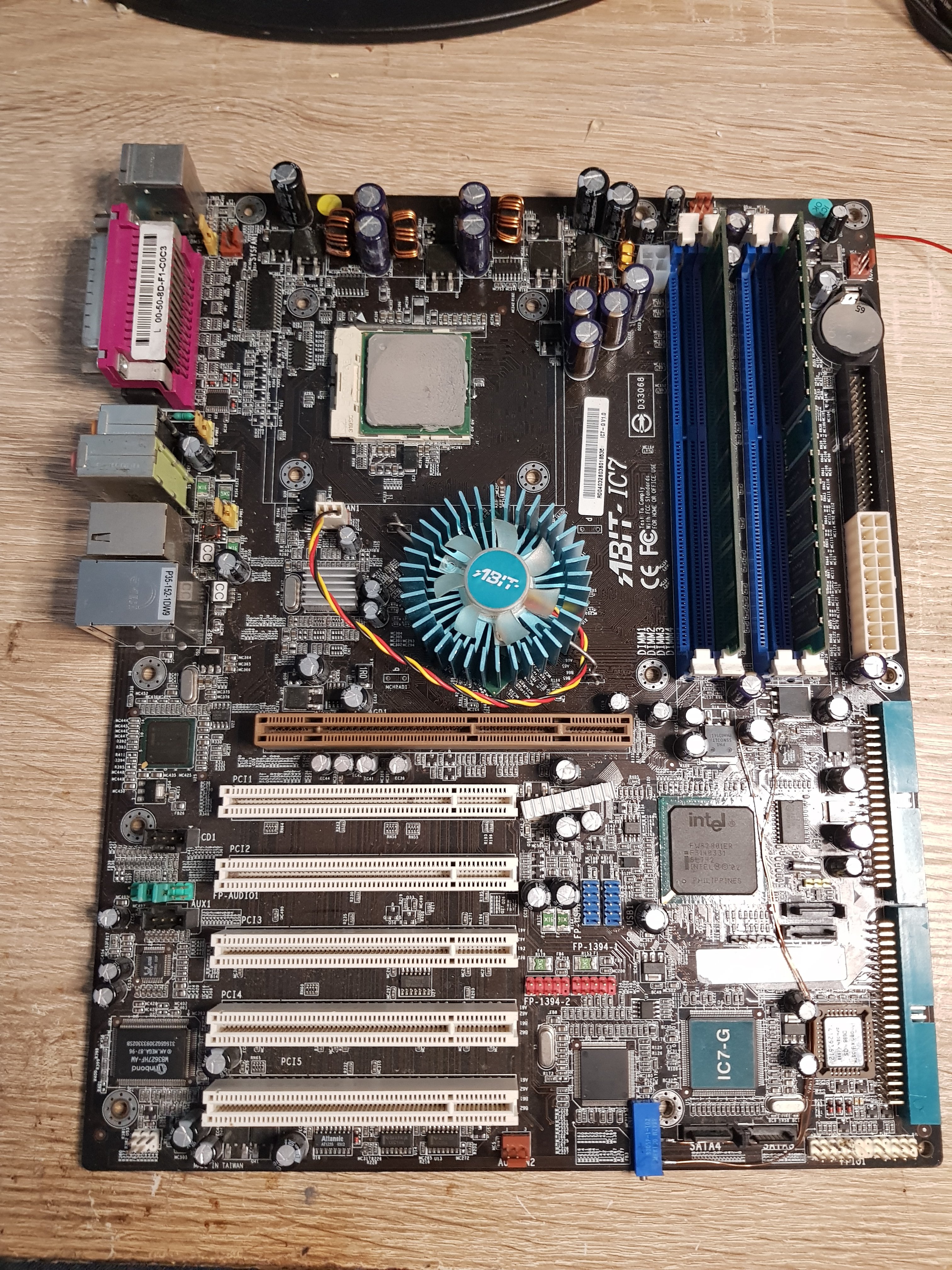

Das hier war der Untersatz dafür, ein Abit IC7G. Dort musste ich auch erst noch eine Haltenase für den NB-Kühler basteln, da nur noch eine vorhanden war. Das hält aber jetzt ganz ordentlich. Funktioniert immer noch wie ne 1, das Teil.



[andi_sco]

Radeon HD 3450 X2 mit 2x 61mm² Chips.
Eigentlich für vier Monitore gedacht, funktioniert auf der Krücke auch CrossfireX

Im Crossfire Modus und 3DMark 05 ist das Teil so schnell wie eine Radeon X1600 Pro



[andi_sco]

Hatten eigentlich die nVidia Chips Riva 128, TNT und TNT 2 die Möglichkeit eines zweiten RAMDACS für Multi-Monitor-Betrieb?
Oder galt da die Devise entweder oder?



[konkretor]

Also mir waren damals nur Matrox Karten bekannt die wirklich 2x VGA angeboten hatten.
Die ganzen ersten NV Chips waren als 1x VGA Karten.
Man konnte damals schon einfach 2 Karten ins System bauen und somit konntest 2 Monitore bedienen.

Beispiel Windows 98 konnte damals schon 9 Monitore ansteuern.



[Siran]

Wenn man nen TV-Ausgang als Multimonitor sieht, konnte das auch ne Riva TNT. Meine Asus V3400 hatte zumindest TV-Out.



[andi_sco]

Meine Asus V3400 hatte zumindest TV-Out

Ja, nur hatte die hat zwei RAMDACS?



[Siran]

Ne, soweit ich weiß nicht leider.



[andi_sco]

Okay

Weiß jemand zufällig, welcher ATi Chip hier genutzt wird:
https://www.computerbase.de/preisve...e2048f-a482028.html?hloc=at&hloc=de#downloads

Ausser das es TeraScale und zwei Chips sind, finde ich nicht viel.



[_chiller_]

HD 4570 oder HD 4650 wenn ich schätzen müsste, aber genaue Infos kann ich auch nicht finden.



[andi_sco]

Oh, total vergessen, das TeraScale auch die 4000er Serie umfasst



[Karre]

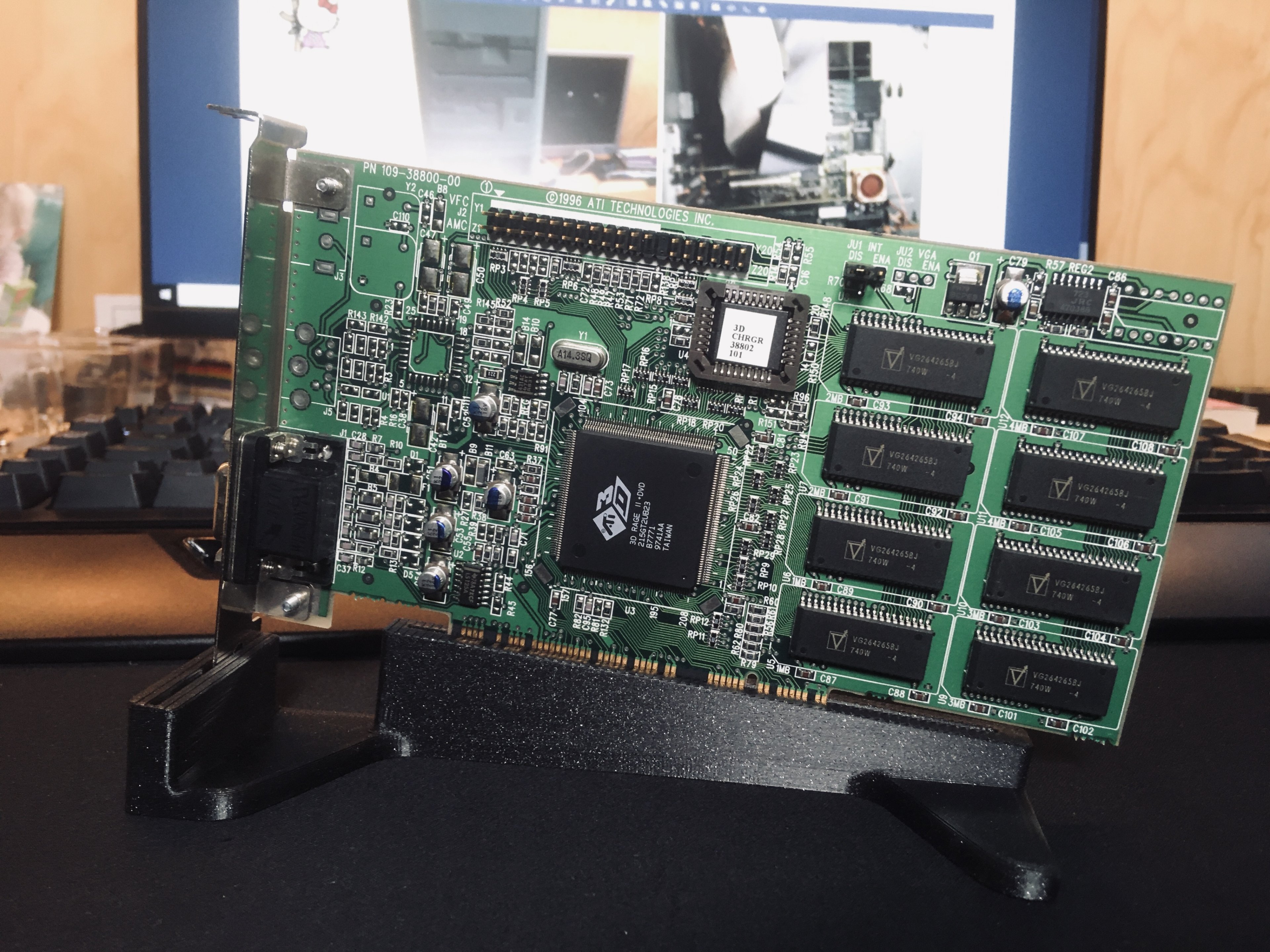

ATi 3D Charger mit ATI Rage II +DVD Chip:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[NiXoN]

über den ATI BootScreen hab ich mich schon lustig gemacht, da wusste ich noch nichtmal was das ist und wofür er steht

Da kommen Erinnerungen hoch



[RaptorTP]

Absolut Retro ! Hach mega. Ich besorgt noch Kühlkörper für VRAM und dann bekommt die X800 GTO einen neuen Look



[cl4w]

6800 Ultra 512MB

Chaintech Apogee FX 5700 Ultra

Corsair Xpert



[RaptorTP]

Chaintech Apogee FX 5700 Ultra

Schon damals eine echt seltene Schönheit! ❤️



[TM30]

Eine Orchid Righteous 3D (3DFX Voodoo Graphics). Mit einem interessanten Detail. Na wer erkennt es?
