Der Retro-Hardware Bilderthread

[andi_sco]

die damals an mich gedacht haben

Schön, wieder von dir zu hören 👍🏼



[andi_sco]

Die 10 einflussreichsten CPUs der Geschichte

Bild 1 und 6 sind von mir und mit dem Artikel habe ich sonst nichts zu tun



[andi_sco]

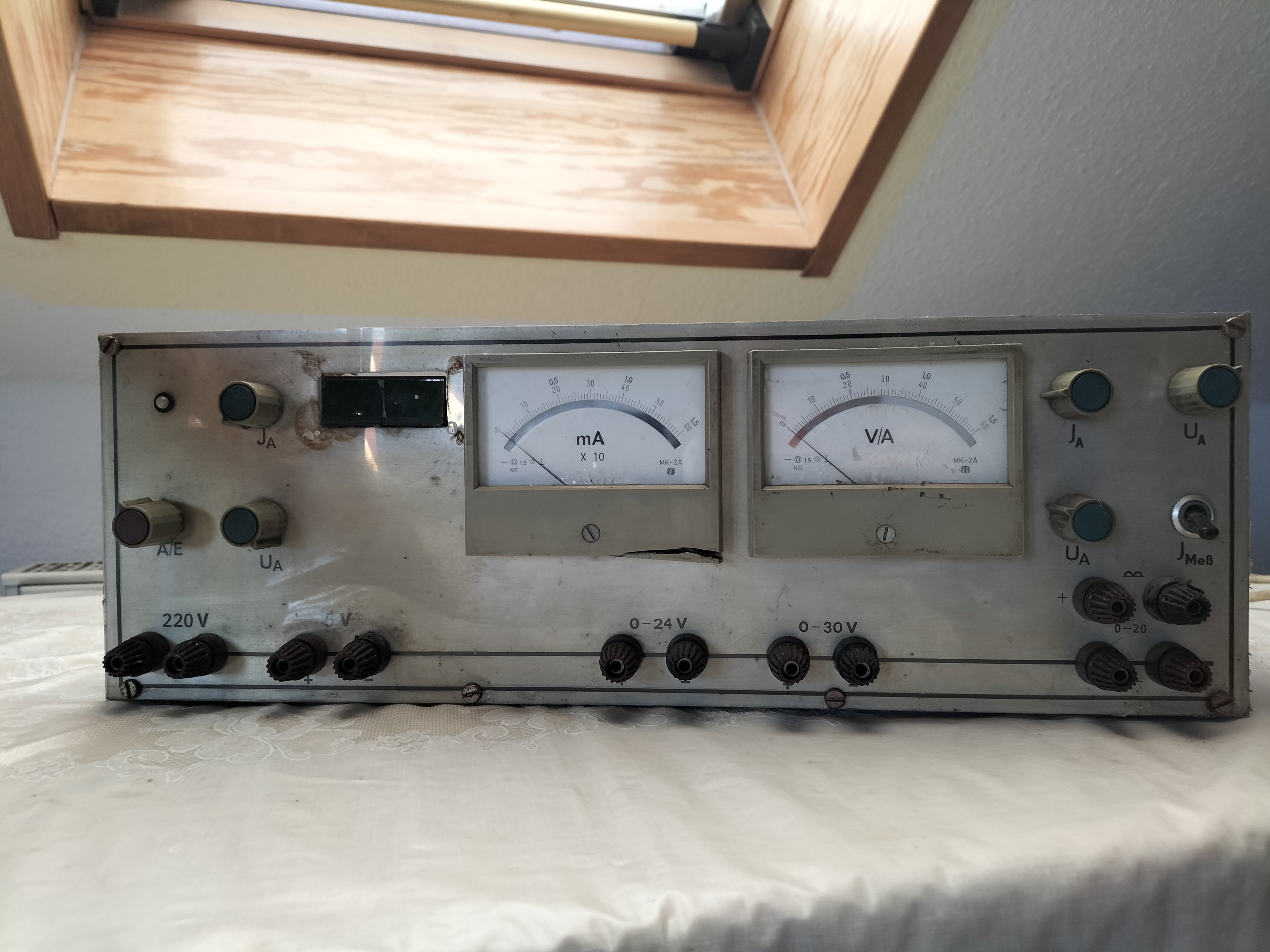

Handmade in GDR (ca. 1986):
220V und 5V Festspannung. So wie 0-24V und 0-30V variabel. 0-20V dann als Wechsel- oder Gleichspannung

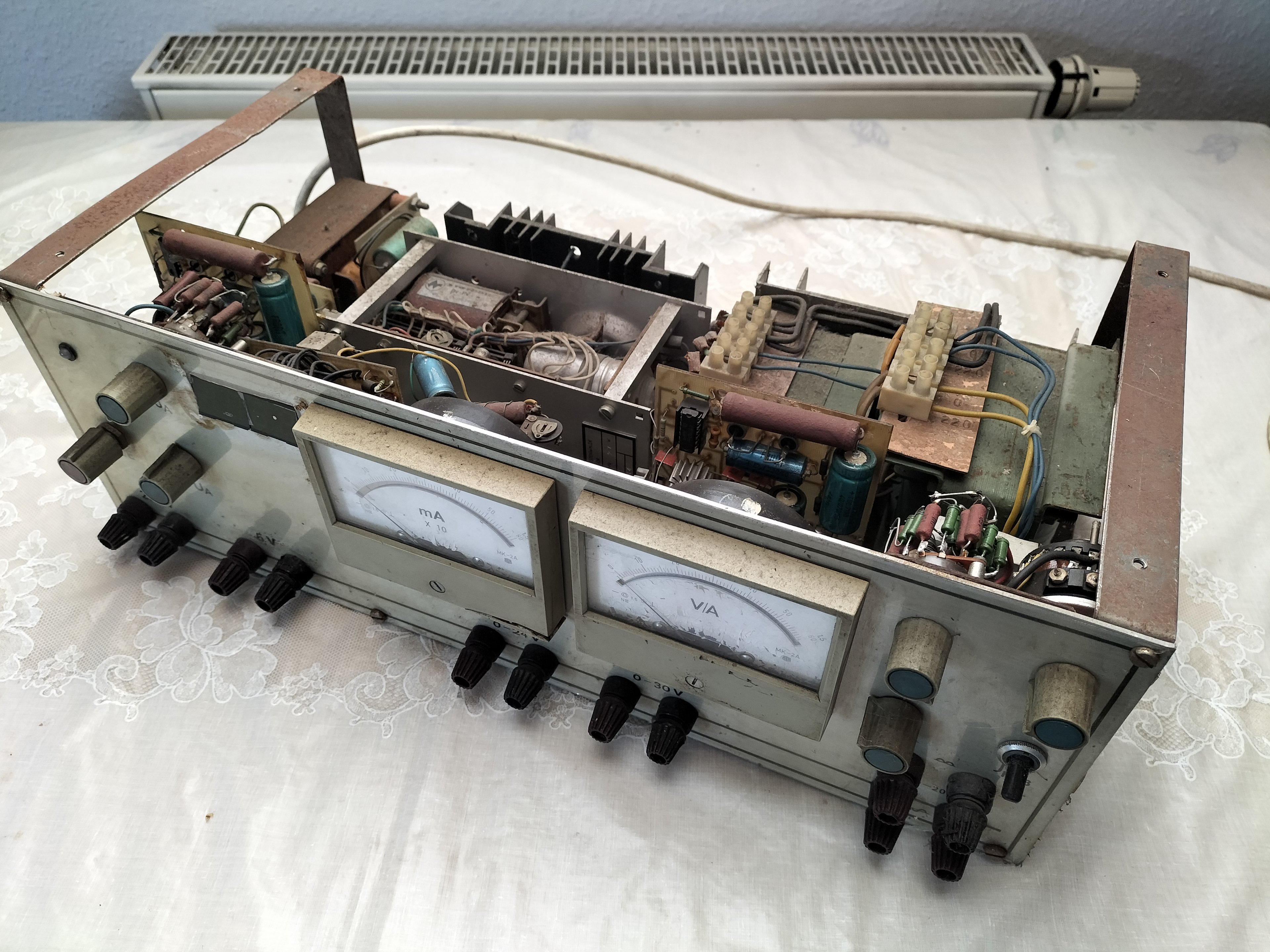

Die Rückseite liegt komplett offen, die Metallabdeckung ist nur für oben und die beiden Seiten

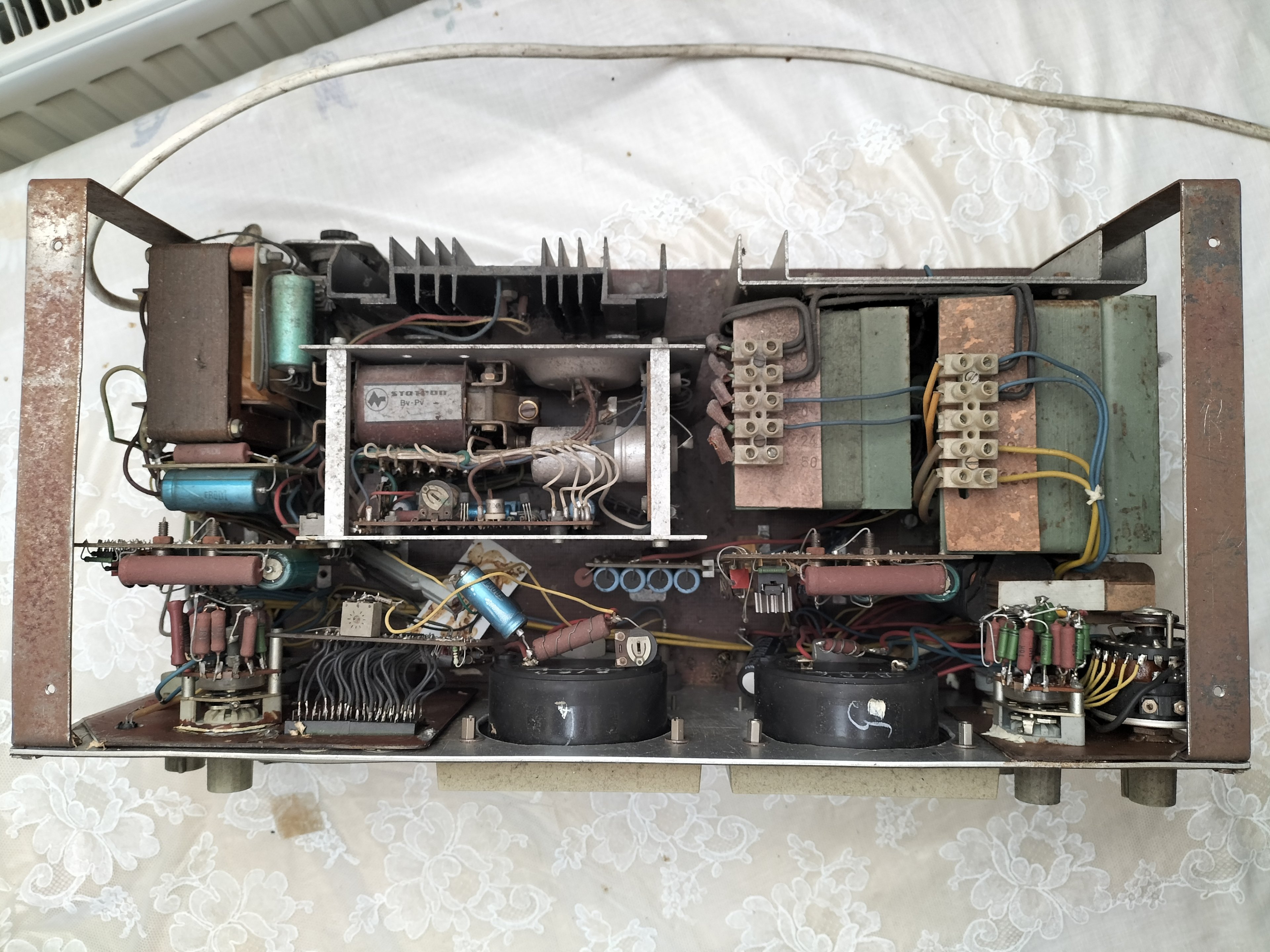

Ganz rechts der Trenntrafo

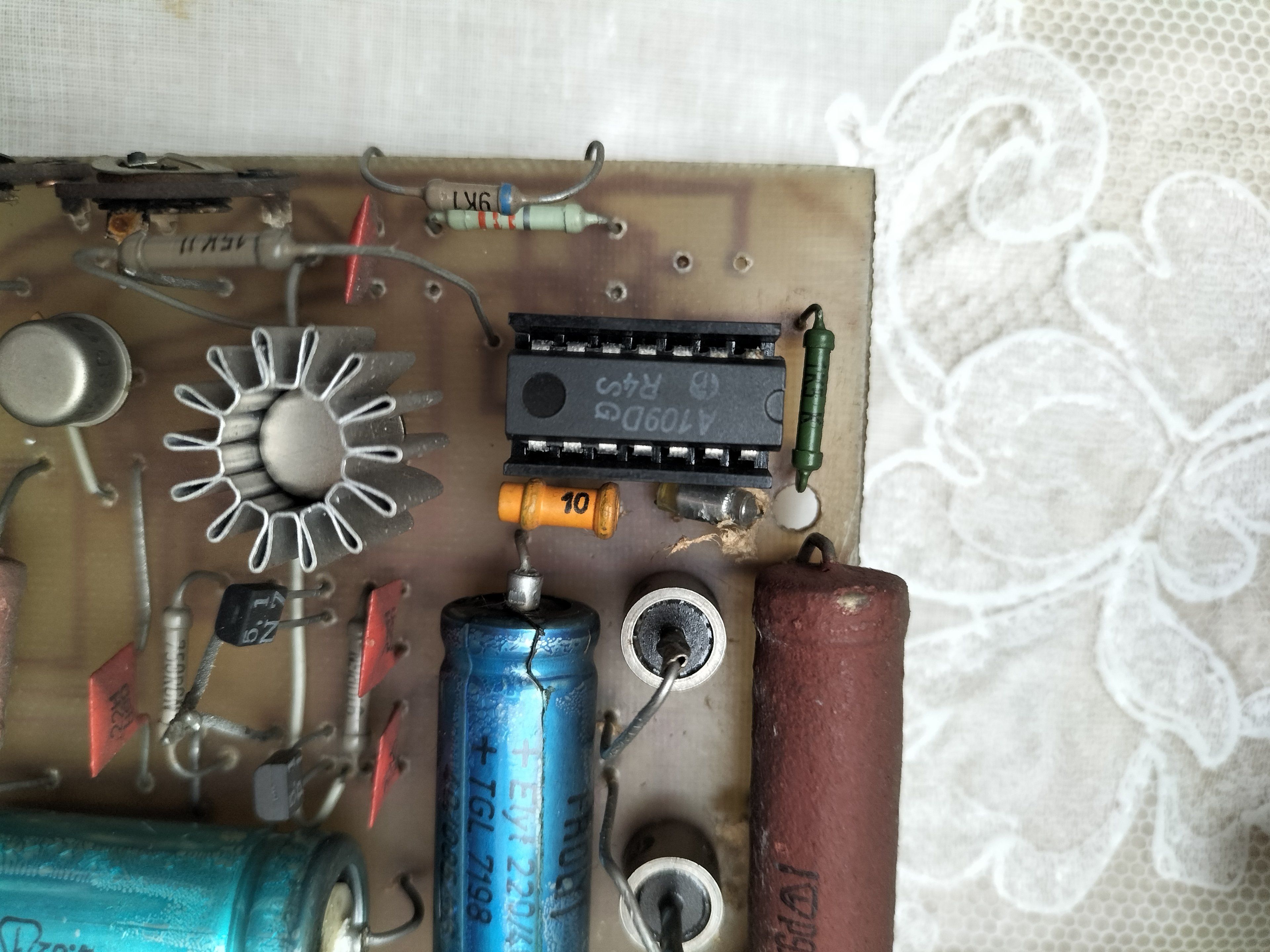

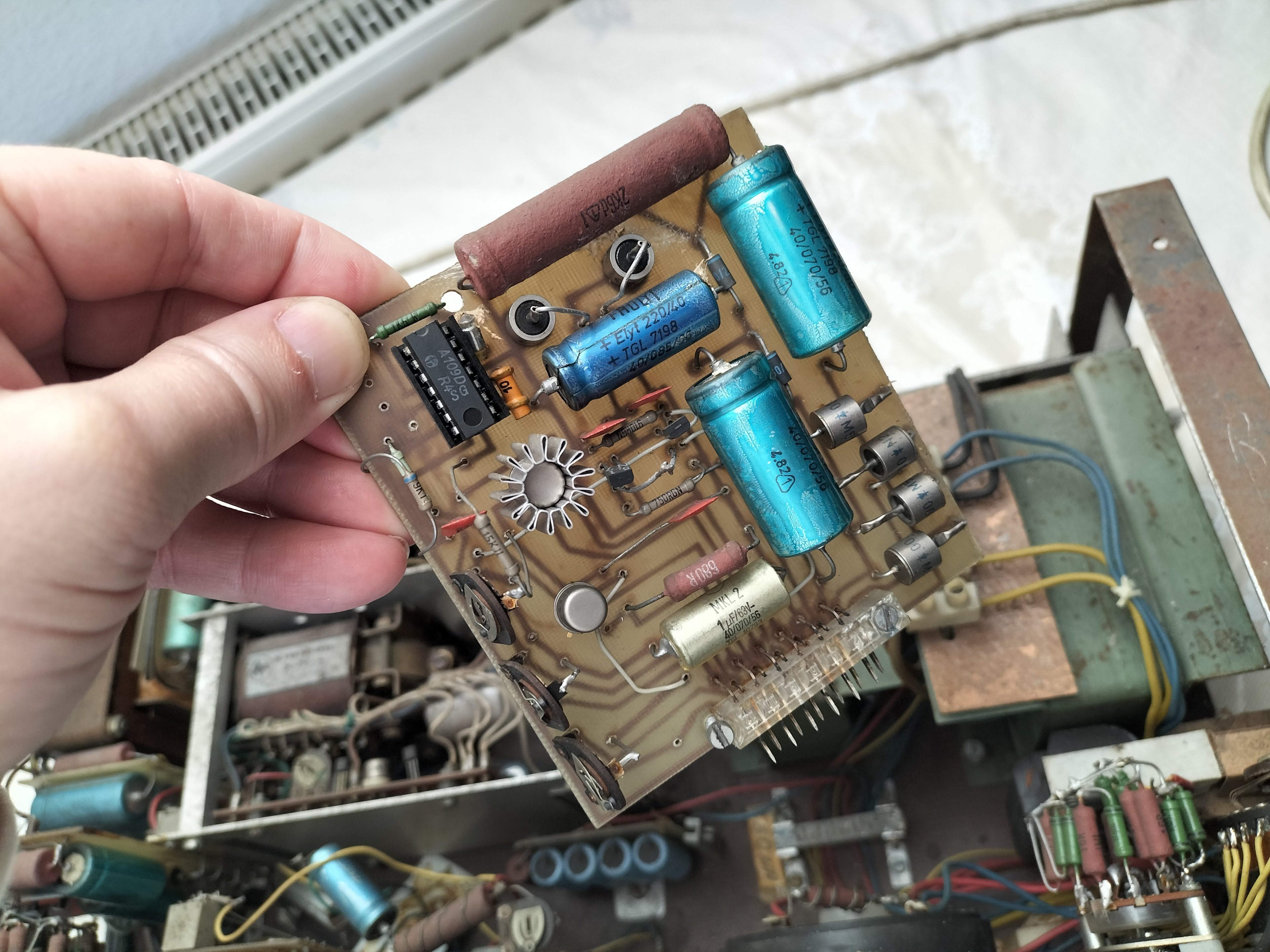

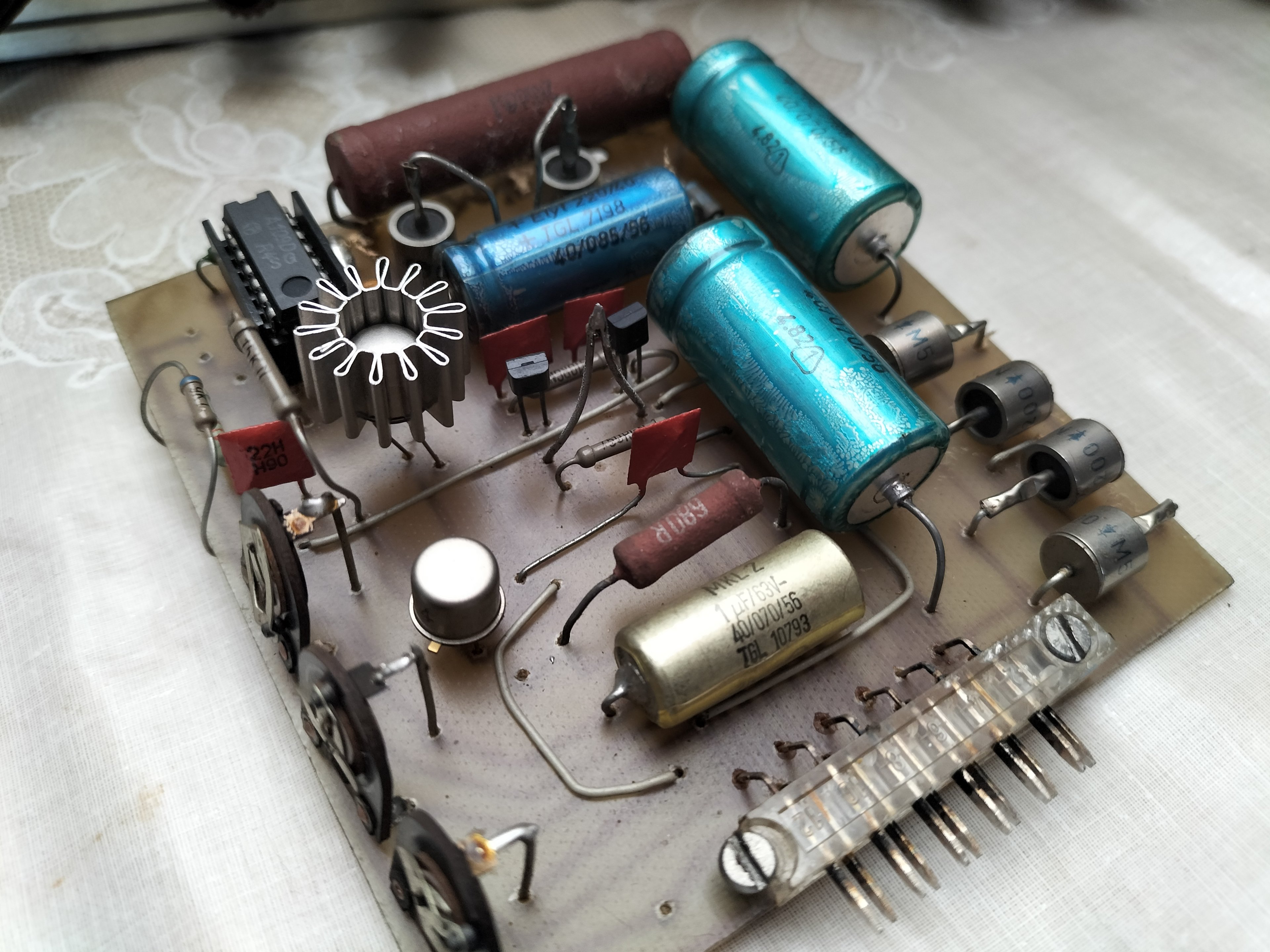

Regler für die 0-24V



[wuselsurfer]

Die 10 einflussreichsten CPUs der Geschichte

Da fehlt wohl der Z80 mit allen Abkömmlingen (U 880):
https://de.wikipedia.org/wiki/Zilog_Z80

Und der 6502 fehlt auch:
https://de.wikipedia.org/wiki/MOS_Technology_6502



[lowrider20]

Regler für die 0-24V

Solche Platinen habe ich auch schon geätzt! Einfach mit nen Edding gemalt und rein ins FeCl3



[andi_sco]

Z80

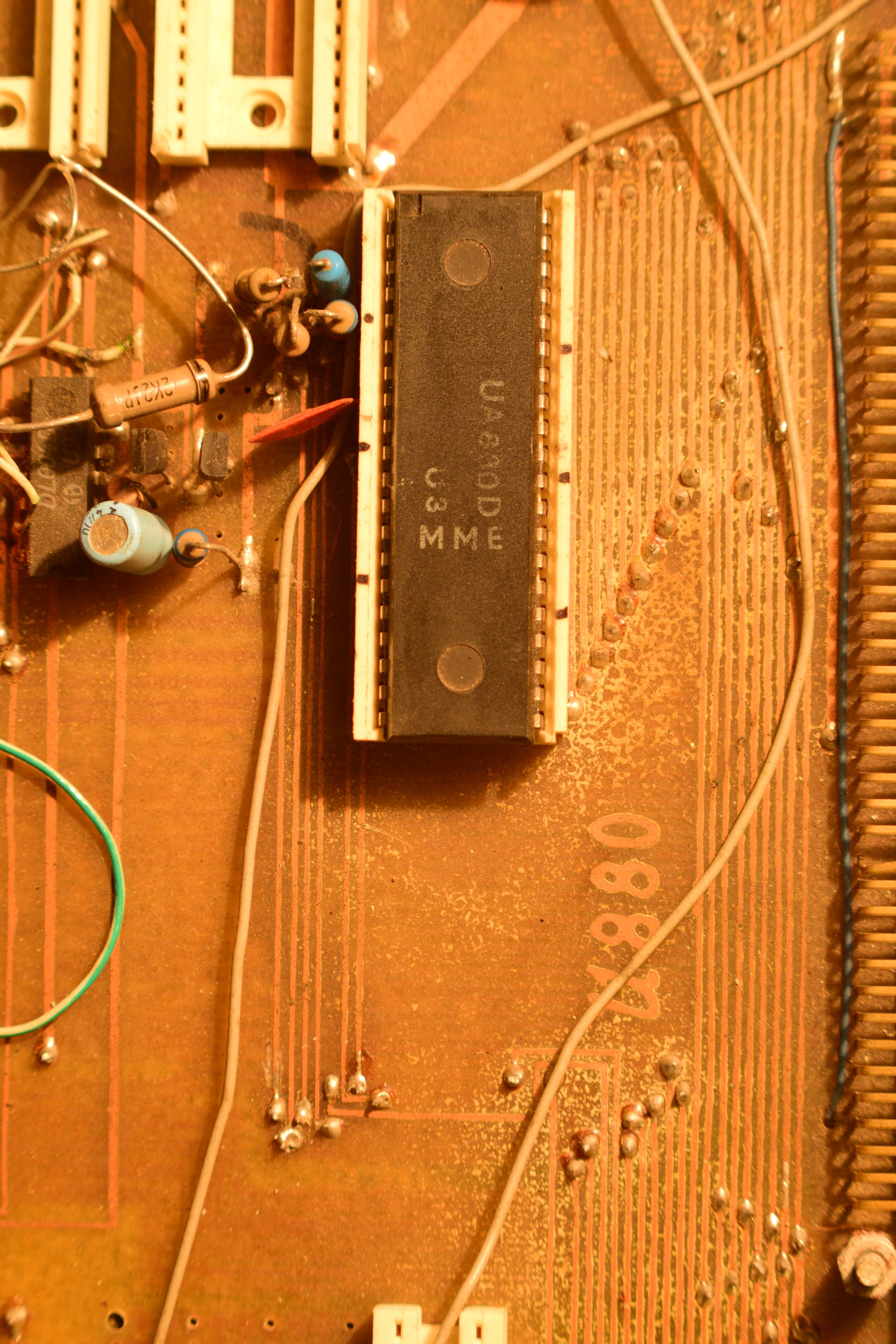

U880D

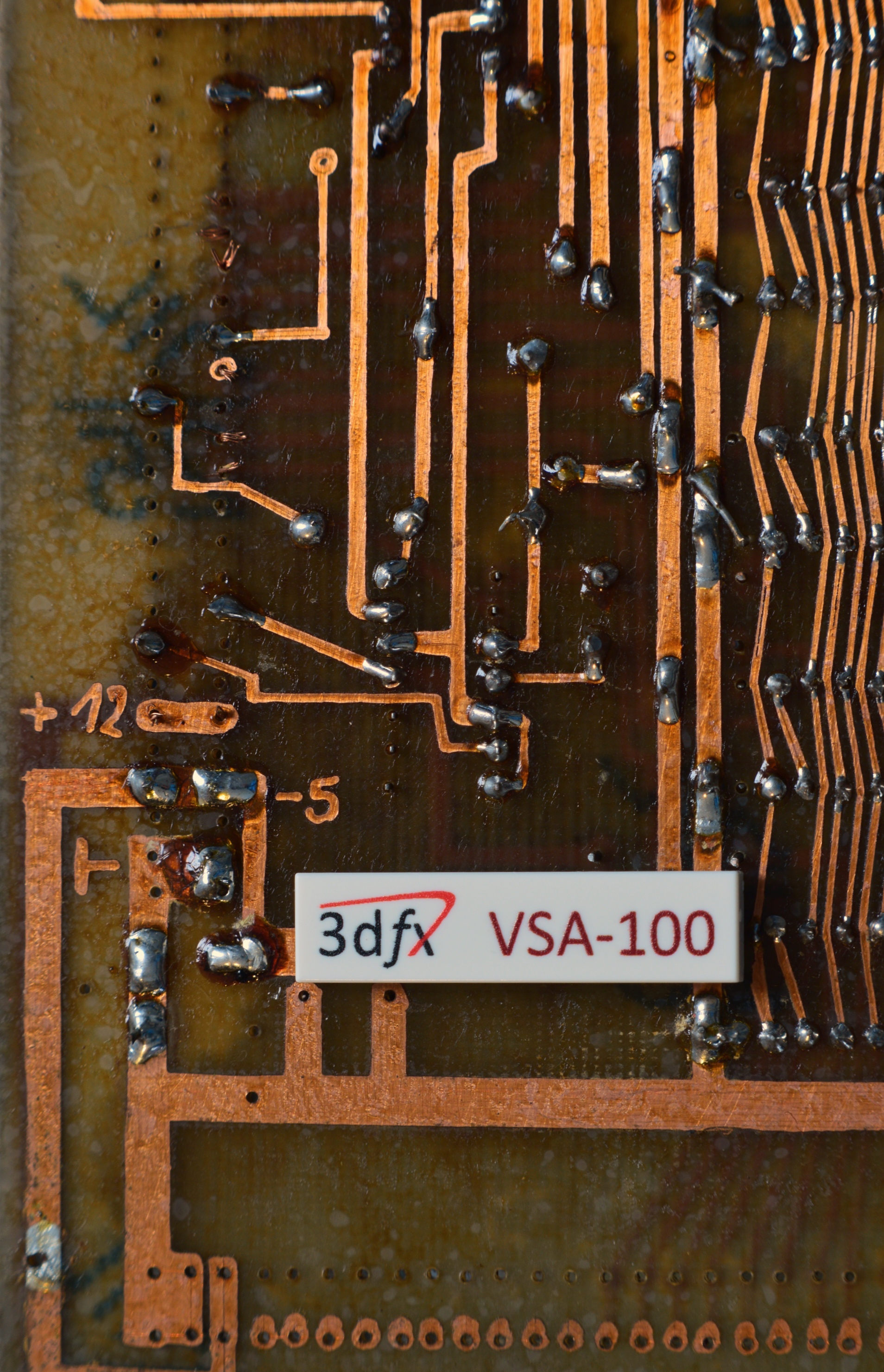

RAM Platine mit 1x4 Lego Stein drauf

Der 6502 war doch Der Chip für den Weltraum? Müsste zu Hause liegen



[wuselsurfer]

U880D

RAM Platine mit 1x4 Lego Stein drauf

Vom MC 80?

Der 6502 war doch Der Chip für den Weltraum? Müsste zu Hause liegen

Der MOS 6502 war in folgenden Geräten verbaut:
- Commodore PET 2001,
- VC 20,
- Atari 800,
- Apple I,
- Apple II,
- BBC Micro, ...



[Gorasuhl]

Der 6502 war doch Der Chip für den Weltraum?

War das in der Zeit nicht eher der RCA 1802 oder Intel 8085 / 8080?



[andi_sco]

RCA 1802

Der war es, danke

Vom MC 80?

Marke Eigenbau:
https://www.computerbase.de/forum/t...e-bilderthread.1830571/page-293#post-24566667



[wuselsurfer]

Marke Eigenbau:
https://www.computerbase.de/forum/t...e-bilderthread.1830571/page-293#post-24566667

Und wie wurden die Leiterzüge aufgebracht?
Mit Tusche oder Lack?



[andi_sco]

@wuselsurfer ich wähle den Joker und frage morgen meinen Vater

Tusche

Geht das echt😅

Ich würde ins blaue raten und auf Lack tippen

Die Platine wurde vorbereitet... ach, ich hör auf und frage morgen nochmal nach 😴😴😴



[wuselsurfer]

Kennst Du noch die Abreibeschaltungen vom Funkamateur oder anderen Zeitschriften mit Typofix:
https://shop.ddrbuch.de/typofix-electronic-special-kleinlichtorgel-wohnungswaechter/ ?



[andi_sco]

Nope, da bin ich absoluter DAU - Sorry



[soggi]

Der 6502 war doch Der Chip für den Weltraum?

War das in der Zeit nicht eher der RCA 1802 oder Intel 8085 / 8080?

Da gab es mal eine sehr gute Webseite mit Beschreibungen und Fotos zu all den Computern verschiedener Weltraummissionen, das waren dann auch immer (!?) Spezialversionen der jeweiligen CPUs (etc.) mit besonders großen Temperaturtoleranzen und besonders stark vergoldet.

Leider ist es schon etwa zwei Jahrzehnte her, dass ich die Seite gesehen habe und ich weiß nicht, ob es sie noch gibt - auch weiß ich die URL nicht, um sie über die Wayback Machine zu öffnen.

Viele Grüße
soggi



[andi_sco]

sehr gute Webseite mit Beschreibungen

Schade, Schade
Bernd Leitenberger hat noch ein paar Sachen dazu, ist jetzt aber nicht sonst wie doll bebildert

Zeitschriften mit Typofix

Schick, Schick



[wuselsurfer]

Nope, da bin ich absoluter DAU - Sorry

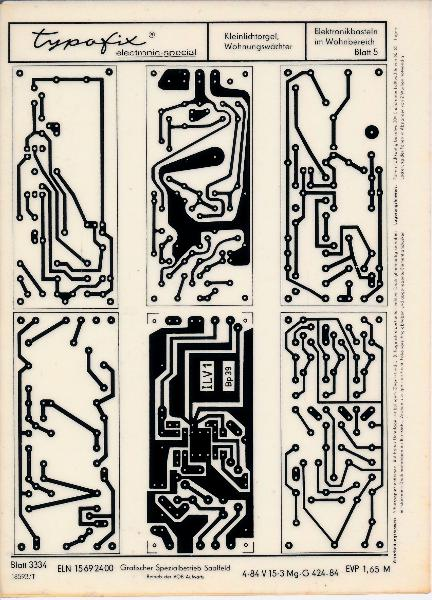

Es gab Früher tm Zeitschriften und Bastelheftchen mit vorgefertigtem Leiterplatten-Layout.
Die waren dort abgedruckt.

Zur Beschriftung von Büchern, Heften, Musikkassetten etc. gab es Abreibebuchstaben.
Die hat man durch eine Folie hindurch mit einem Kuli oder Pinselstil auf das zu beschriftende Material abgerieben.

Das war eine dünne Kunststoffolie auf einer Wachsunterlage auf der Rückseite einer Polyathylen (?)- Folie, meist in A4-Größe.

In dieser Technik hat man dann die Schaltungen auch aufgebracht.
Die brauchte man nur einmal komplett abreiben - fertig war die Leiterplatte zum Ätzen.

https://shop.ddrbuch.de/typofix-electronic-special-kleinlichtorgel-wohnungswaechter/

Es gab auch Einzelteile (Leiterzüge, Lötaugen, ...).
Damit konnte man seine eigene Schaltung dann schnell auf die Platine bringen.

Das Material war ätzfest und leicht zu entfernen nach der Trocknung der Leiterplatten.



[soggi]

Schade, Schade
Bernd Leitenberger hat noch ein paar Sachen dazu, ist jetzt aber nicht sonst wie doll bebildert

Ahhh krass, der Name sagte mir irgendwie was...dann hab ich mal gesucht...es könnte sogar diese Seite sein. Die Seite war dann früher aber besser, vom Design her (schön textfokussierte HTML4-Seite) - jetzt sieht sie aus wie "alter Inhalt in Wordpress geklatscht" (viel zu große Schrift etc.). Die Bilder sind natürlich aus einer anderen Generation (mindestens 20 Jahre alt und damit nicht so scharf/hochauflösend).

Vgl. https://www.bernd-leitenberger.de/computer-raumfahrt1.shtml

Viele Grüße
soggi



[Masterchief79]

Ist noch nicht so richtig Retro, aber für die Wertstoffhof-Verweigerer und Reparatur-Aficionados gibts hier mal wieder ein Update in meinem CB-Blog zum Reparaturversuch einer XFX HD6870: https://www.computerbase.de/forum/t...nd-reparaturblog.2122407/page-4#post-28626013



[frajen]

Zum Thema Nasa Conputer ist mir dieses Video eingefallen:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[andi_sco]

Mit Tusche oder Lack?

Auf den Platinen wurde mit Lack gearbeitet.
Der wurde in eine Kanüle eingefüllt, deren Spitze vorne gekürzt war und dann ab aufs Board.
