Der Retro-Hardware Bilderthread

[andi_sco]

Ja, da musst du jetzt aber ein paar Tage warten



[Masterchief79]

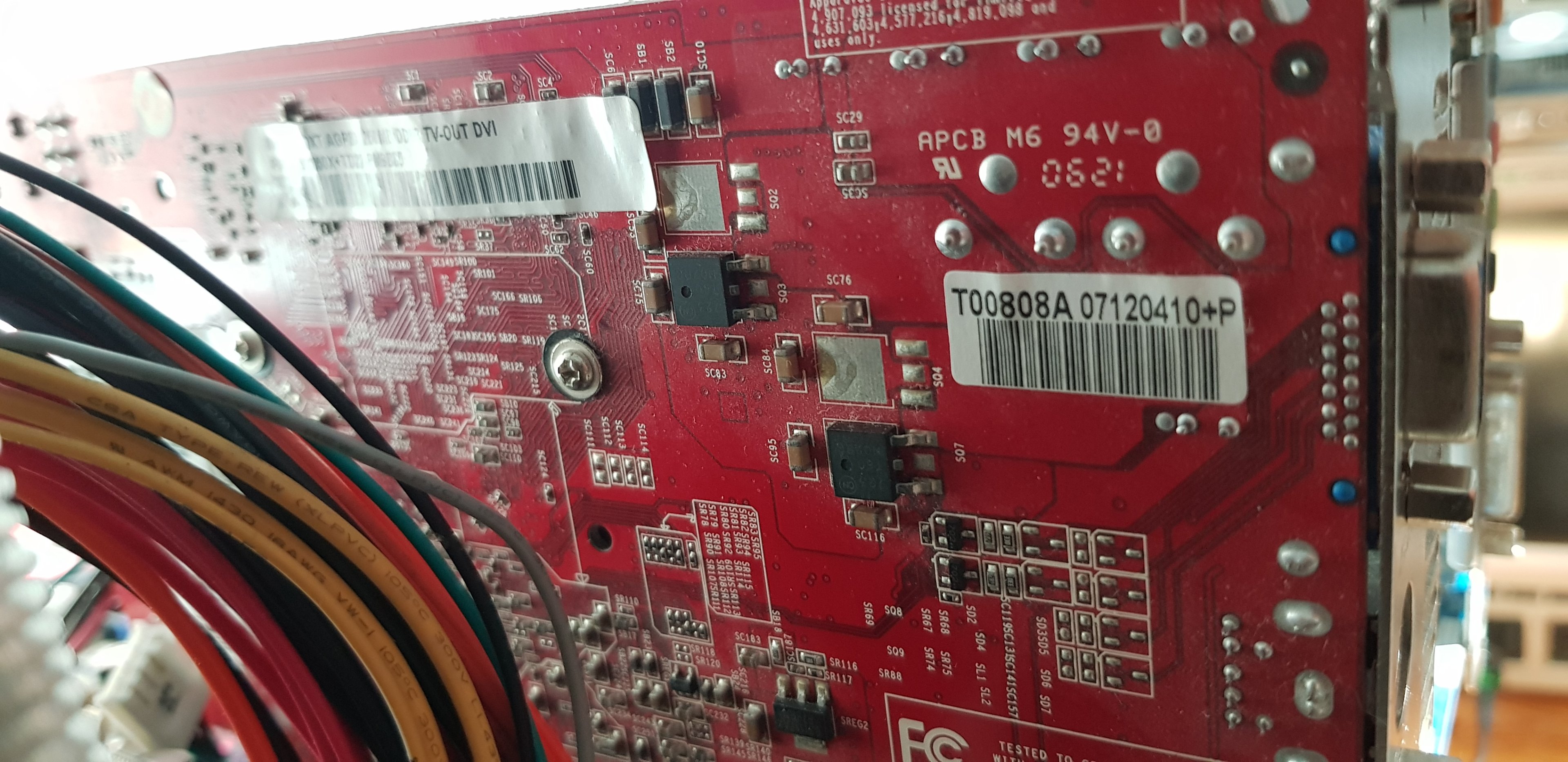

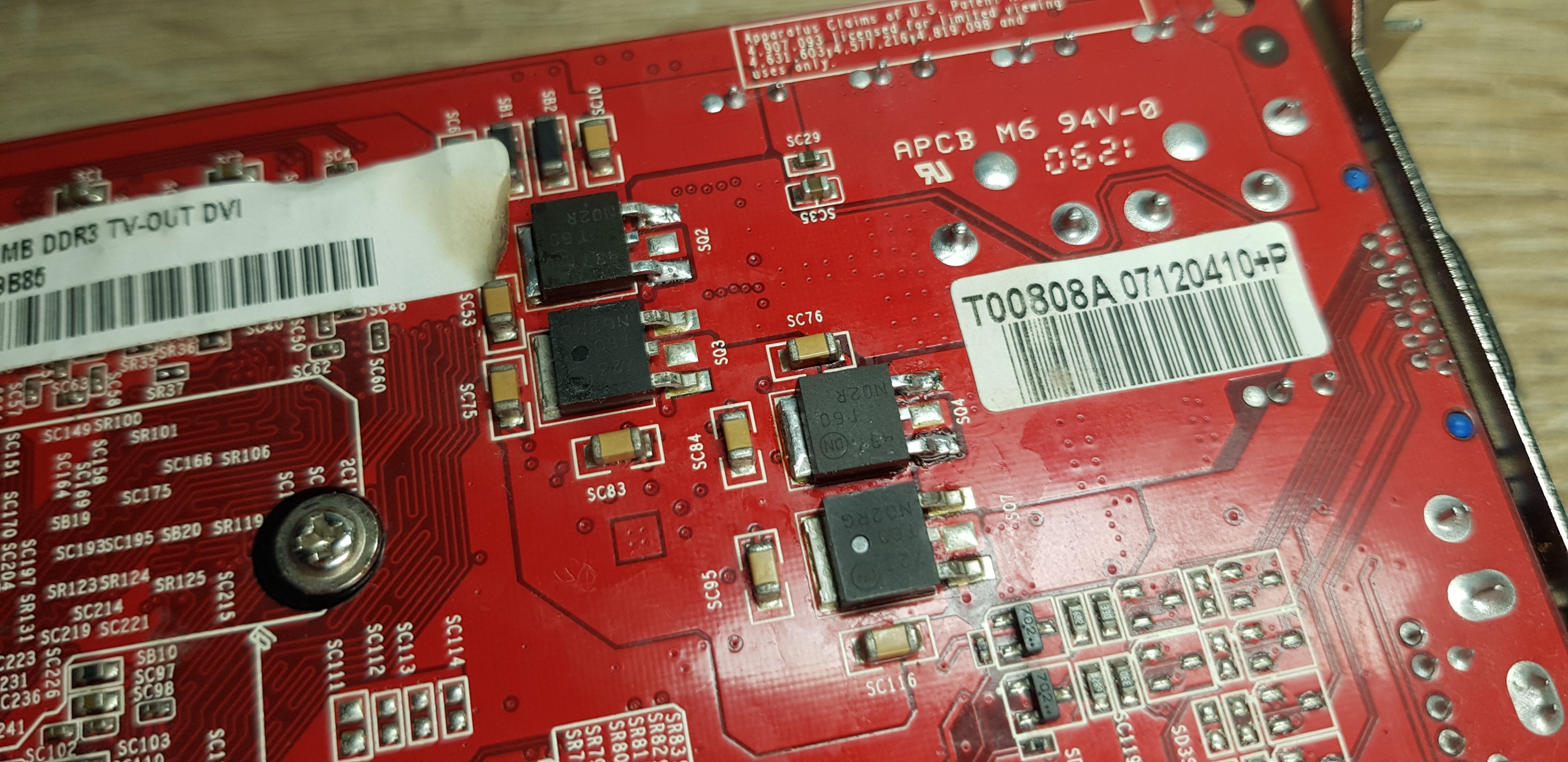

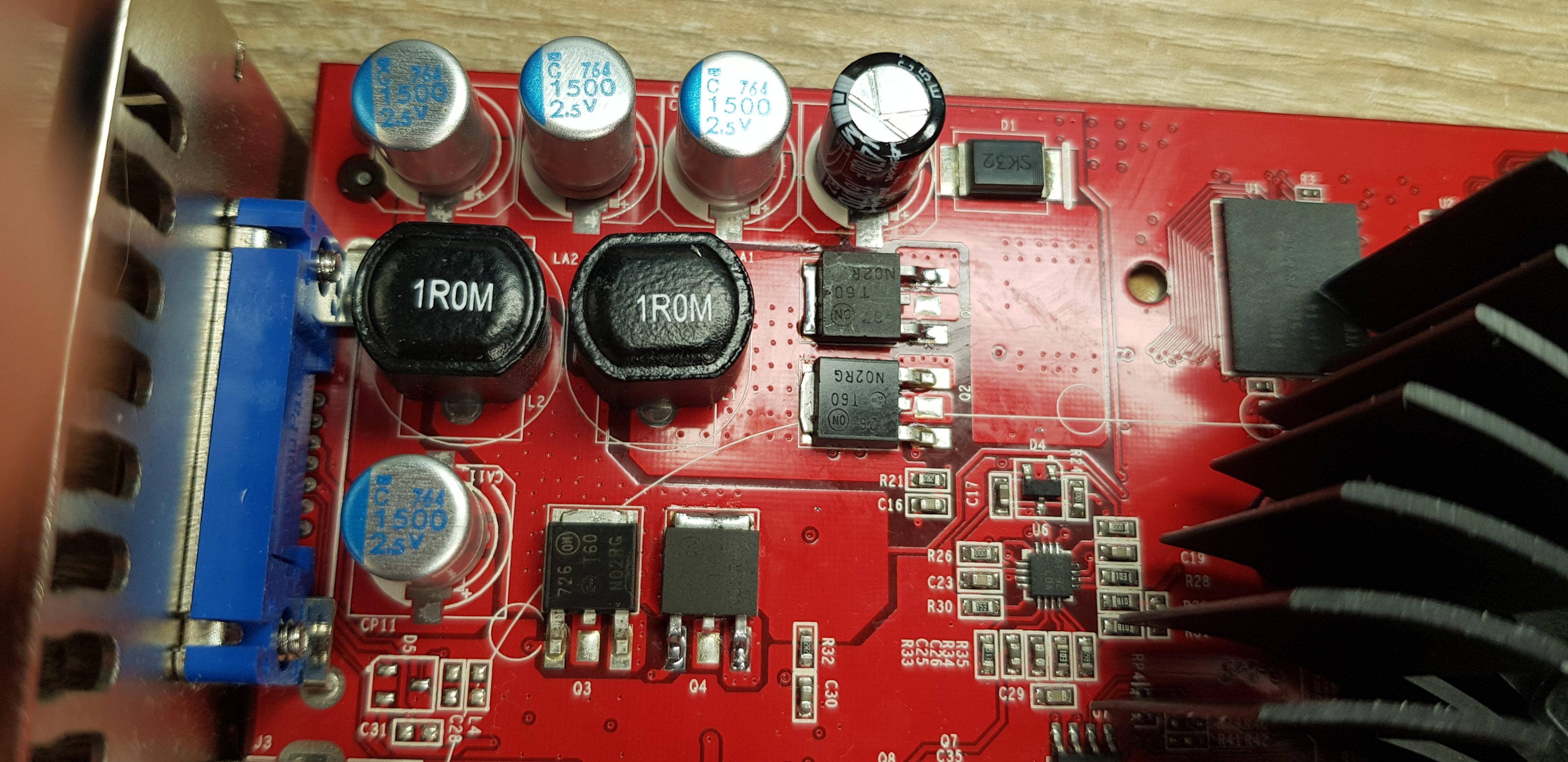

Heutiges Projekt. Diese leeren Lötstellen für Mosfets auf meiner X850XT haben mich irgendwie genervt. Ist als würde man ne S-Klasse kaufen und hätte Dummy-Schalter in der Mittelkonsole

Also kurz gesagt hat die Karte zwei Phasen für die GPU, die jeweils einen Mosfet auf der Vorder- und Rückseite haben. Lötstellen waren aber für je zwei, also insgesamt 8 statt 4 vorhanden.

Nachher:



[cl4w]

Gut, Palit ist auch eher so der Dacia unter den Herstellern...



[kryzs]

Leider fehlt dort ein Bauteil, vielleicht hat ja jemand auch diese Grafikkarte da und kann mir das fehlende Bauteil nennen/zeigen.

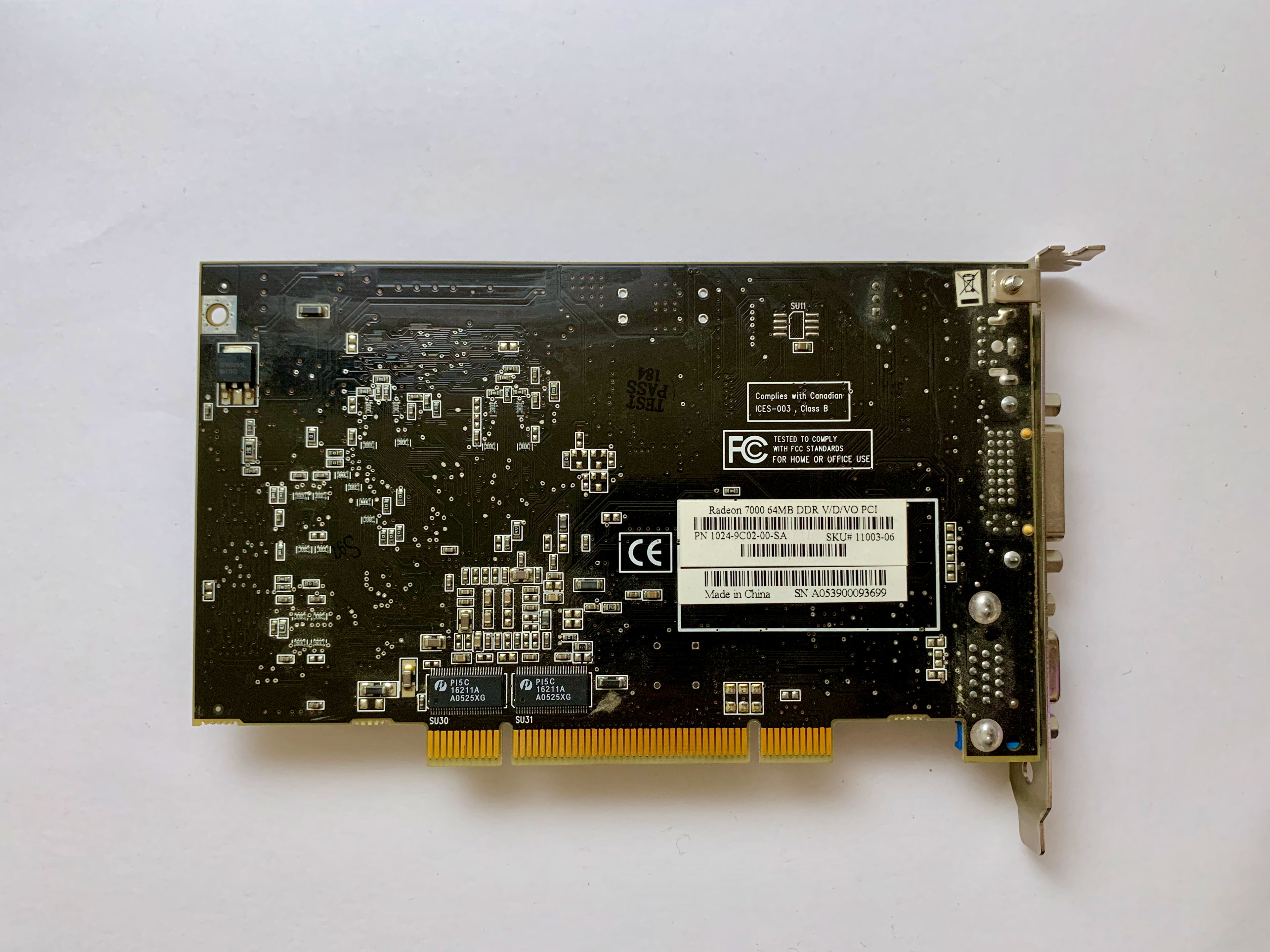

Mir war entfallen das ich auch eine 7000'er als PCI Version habe, bin gerade darüber gestolpert, allerdings ist der Aufbau etwas anders bei meiner Sapphire Radeon 7000.



[RaptorTP]

Palit ist auch eher so der Dacia unter den Herstellern...

Weil man eine RAW PCB effizient nutzt, oder wie ?

Also meine Palit GTX 970 war perfekt.
Und hatte den größten VRM Kühler von allen Hersteller drauf.
Verrückt, da hatten beinahe alle Nvidia Karten keinen Tempsensor für die Spannungswandler.

Da war es bereits für mich entschieden. Wenn ich schon die Temps nicht kenne, dann wenigstens den größten Kühler den ich bekomme.

Die Karte hab ich dann irgendwann verkauft.

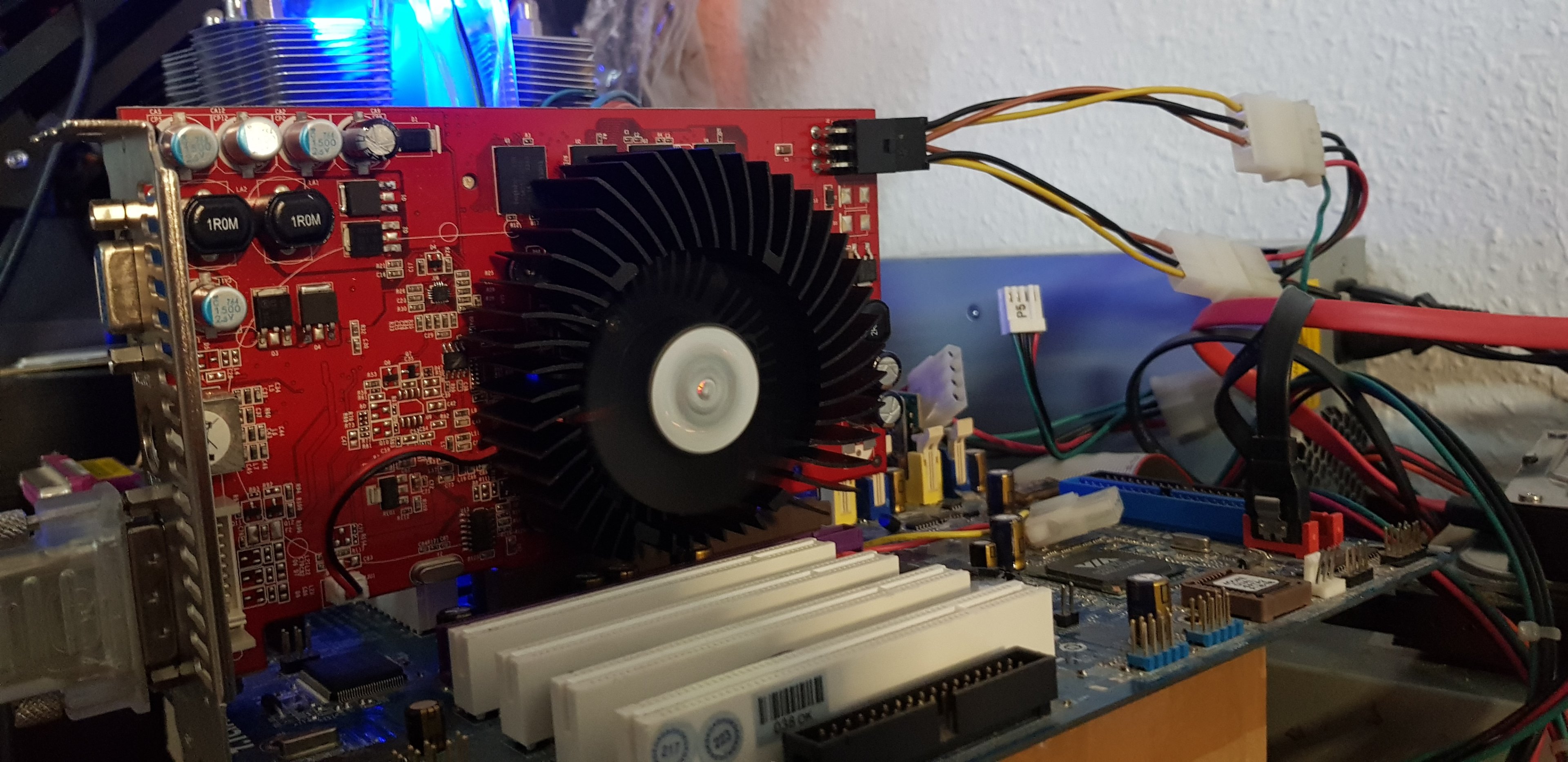

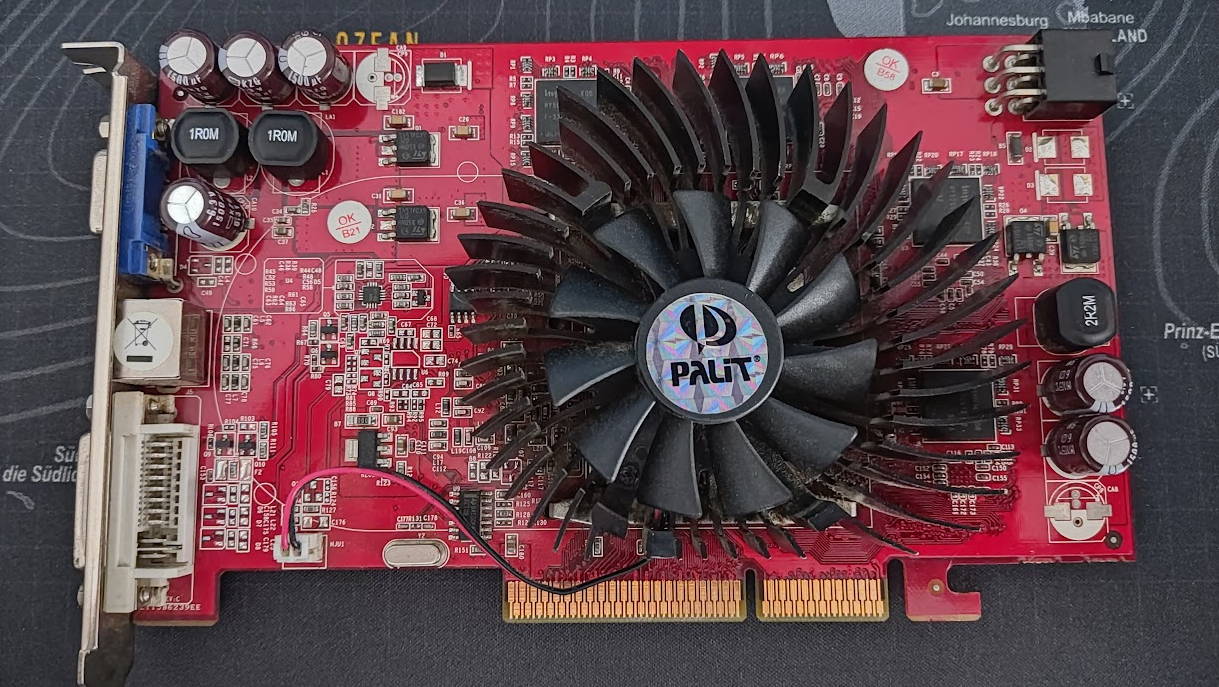

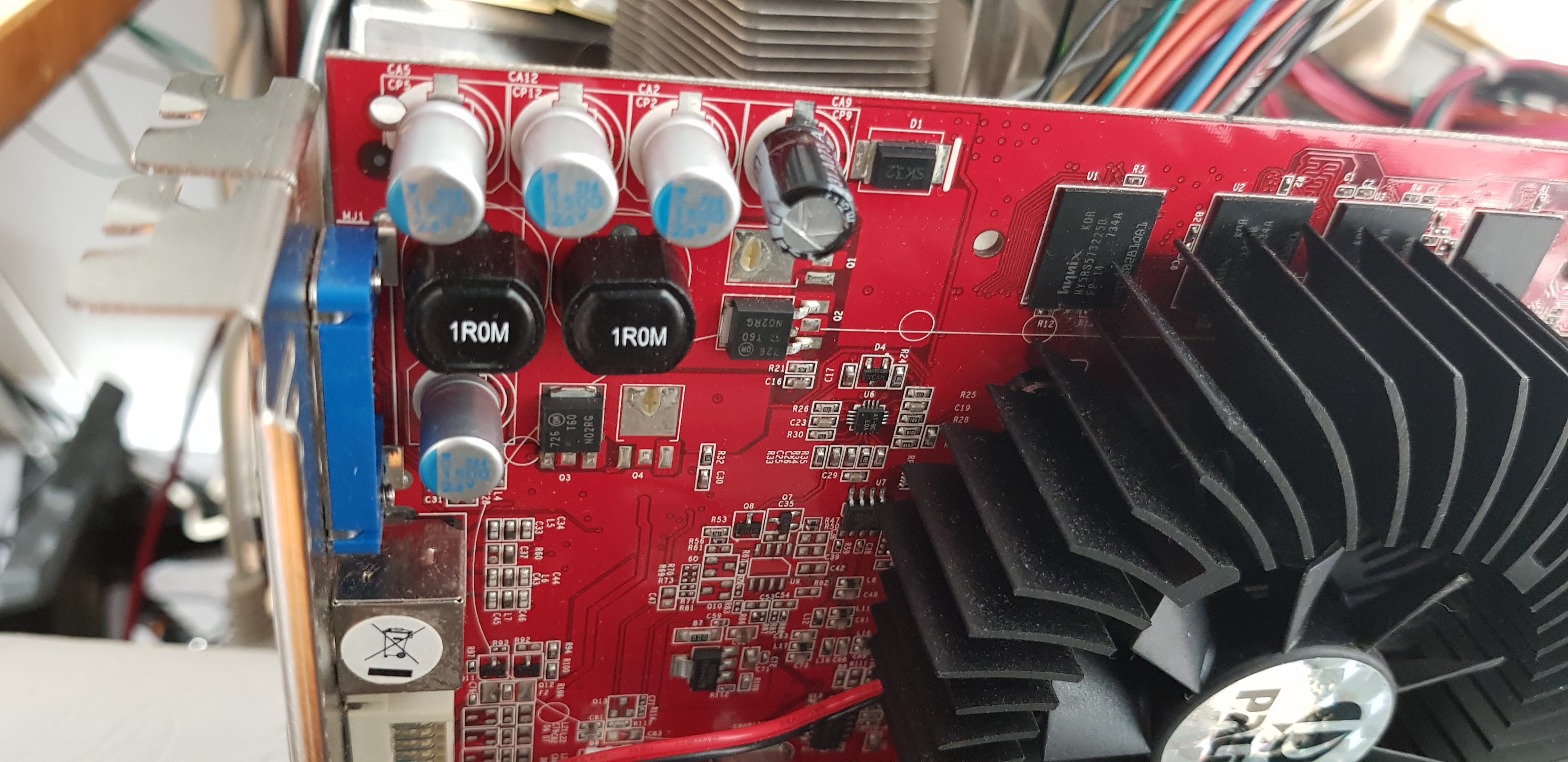

Meine Palit 7600GS schnurrt hier ebenfalls zuverlässig:



[Zombieeee]

Mir war entfallen das ich auch eine 7000'er als PCI Version habe, bin gerade darüber gestolpert, allerdings ist der Aufbau etwas anders bei meiner Sapphire Radeon 7000.

Schade, das es keine ATI ist 😒, aber trotzdem Dankeschön für nachschauen.

MfG
Zombieeee



[Masterchief79]

Gut, Palit ist auch eher so der Dacia unter den Herstellern...

Ja gut, ich denke schon, dass die mit dem PCB damals Kosten gespart haben. Machen ja alle Hersteller heute noch gerne. X850XT AGP muss man trotzdem erstmal haben Da hat man heutzutage nicht mehr grad die freie Auswahl, vor allem nicht für nen schmalen Taler. Ich find die gar nicht schlecht und vor allem freu ich mich nen Keks, dass dieser Mod geklappt hat.

Die Temps des VRM sind übrigens von so 60-65° auf ca. 50° runter unter Last, das nimmt man natürlich gerne mit, war aber auch vorher nicht kritisch.

@Zombieeee Das müsste mit hoher Wahrscheinlichkeit ein Kondensator sein. Im Grunde kannst du dir so einen ähnlichen von einer Spenderkarte aus der Ära nehmen und das sollte laufen. Besser wäre, wenn man vorher checkt, was für ne Spannung an den PCI-Pins anliegt, die direkt mit dem Cap verbunden sind. Dann weiß man vor dem Einschalten, dass die Spannungsfestigkeit stimmt, und nicht danach, wenn man fieberhaft einen Besenstiel sucht, um den Rauchmelder auszumachen.



[digitalbath]

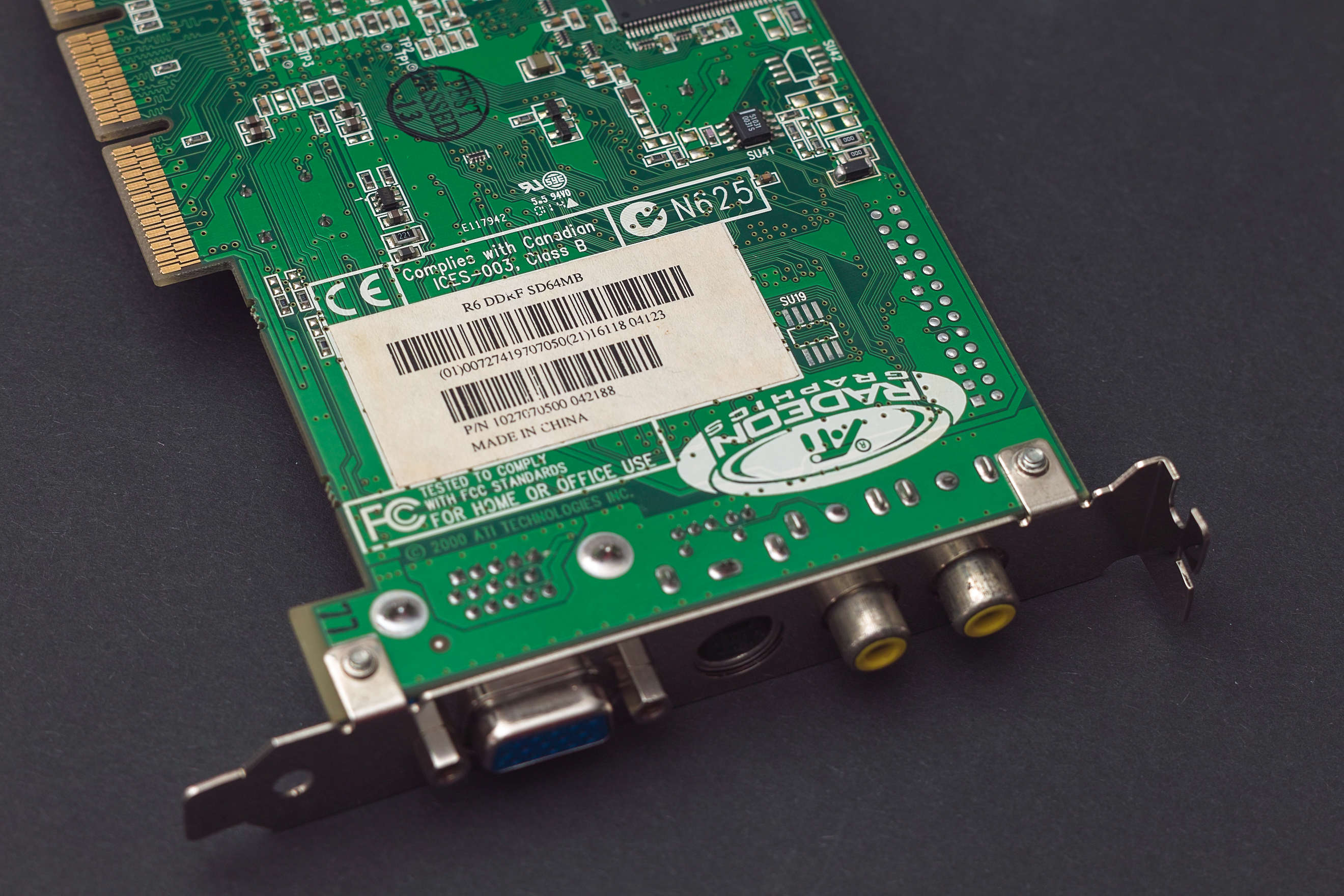

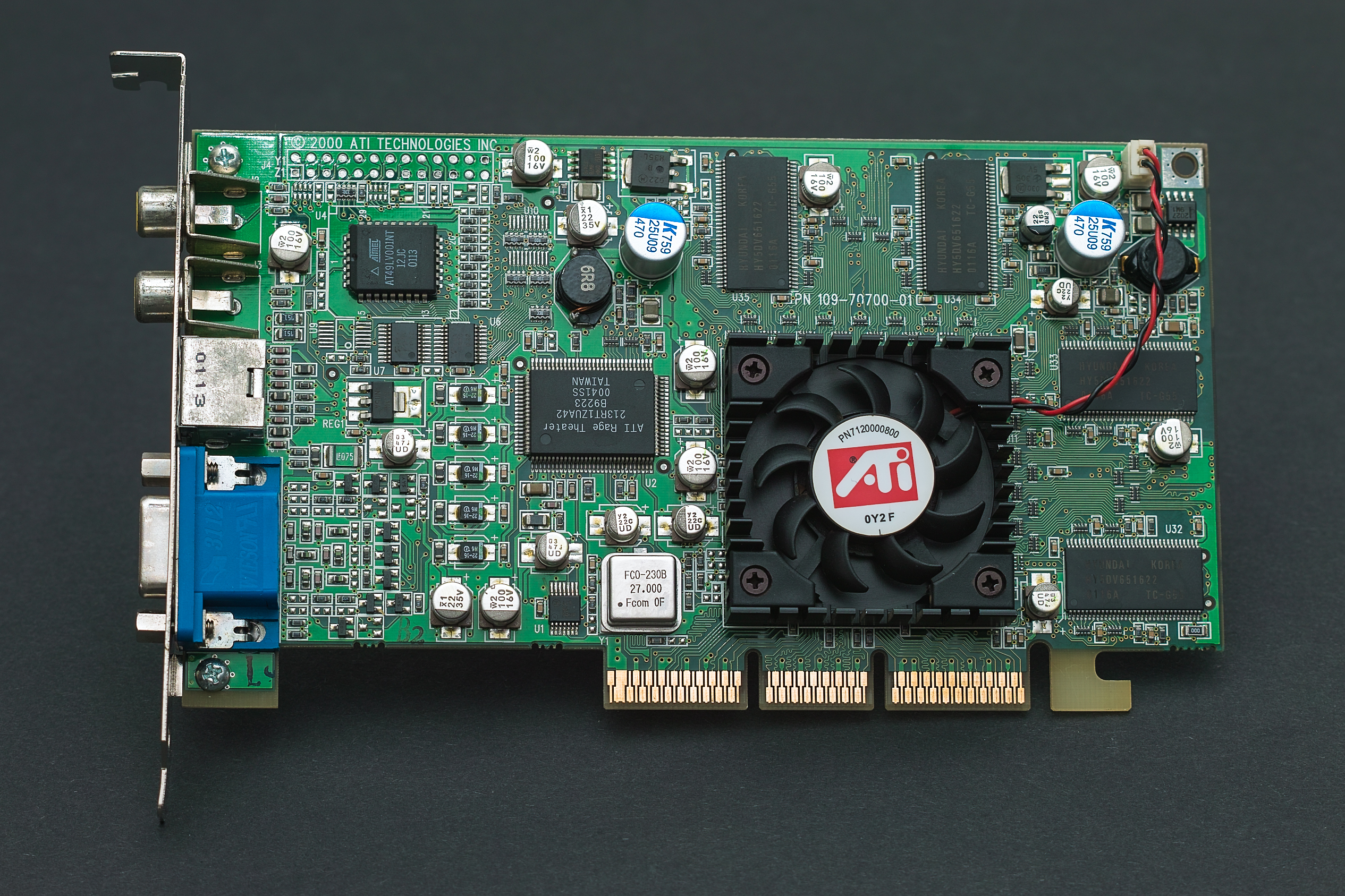

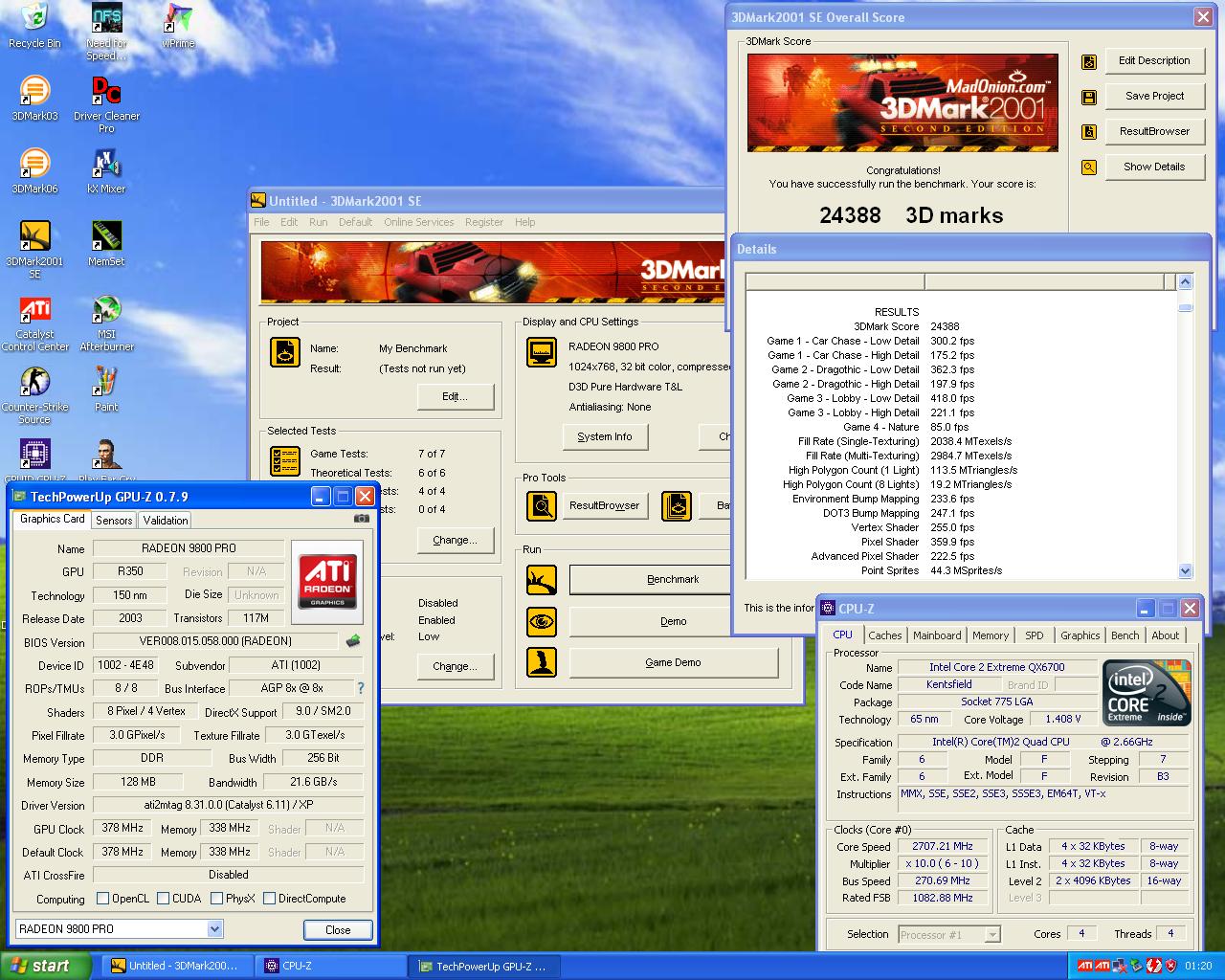

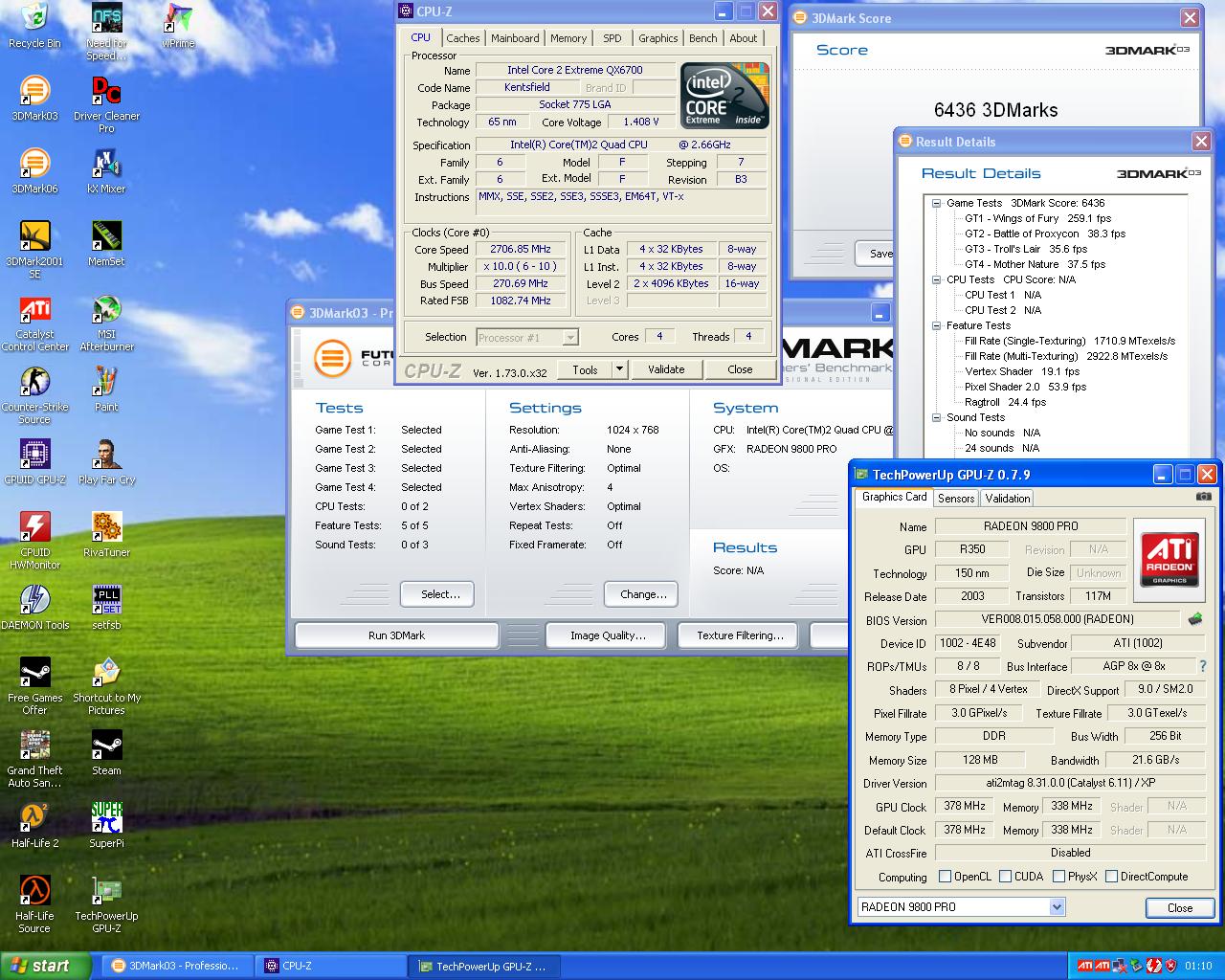

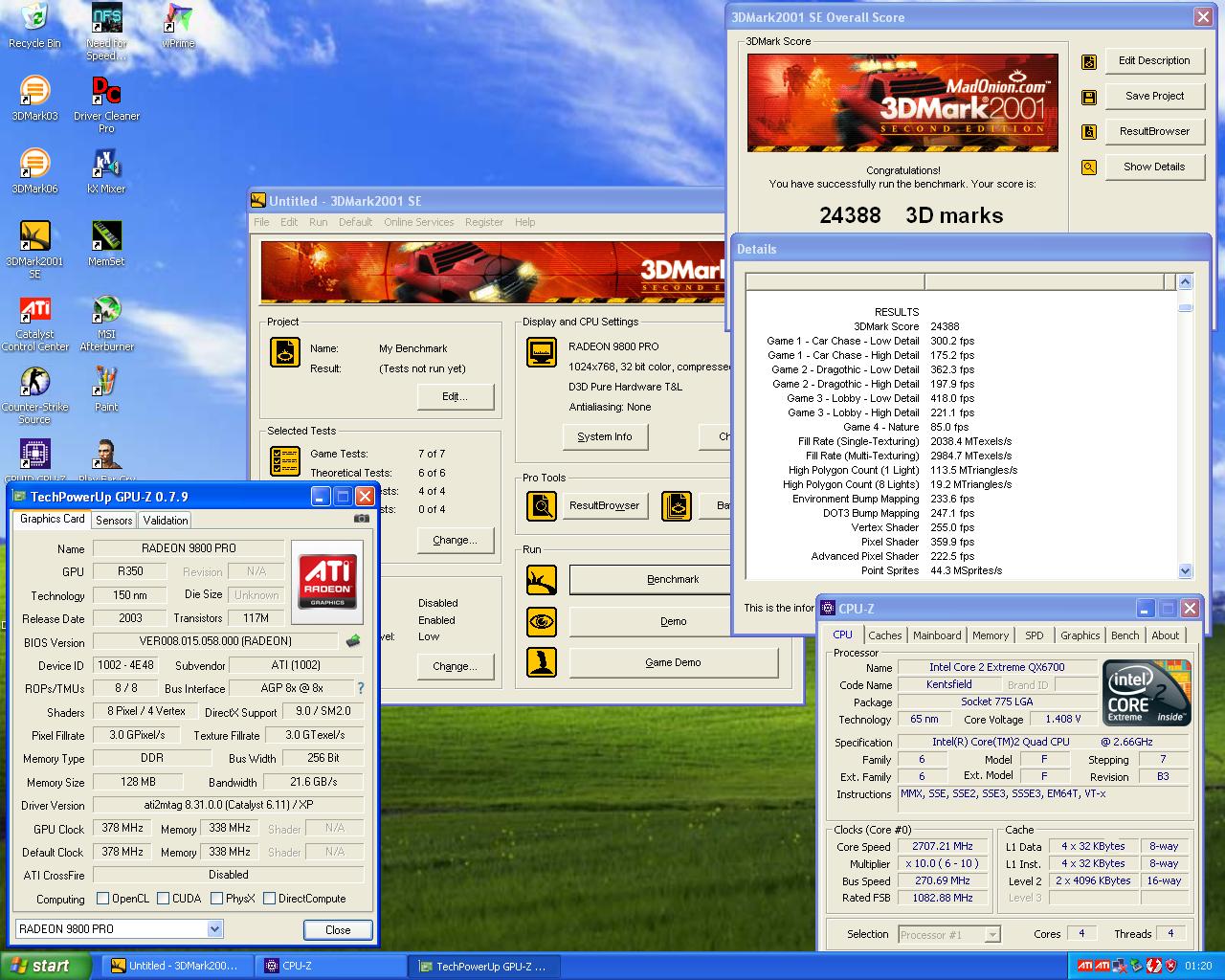

Meine zweite R100 mit DDR RAM



[Y2KCertified!]

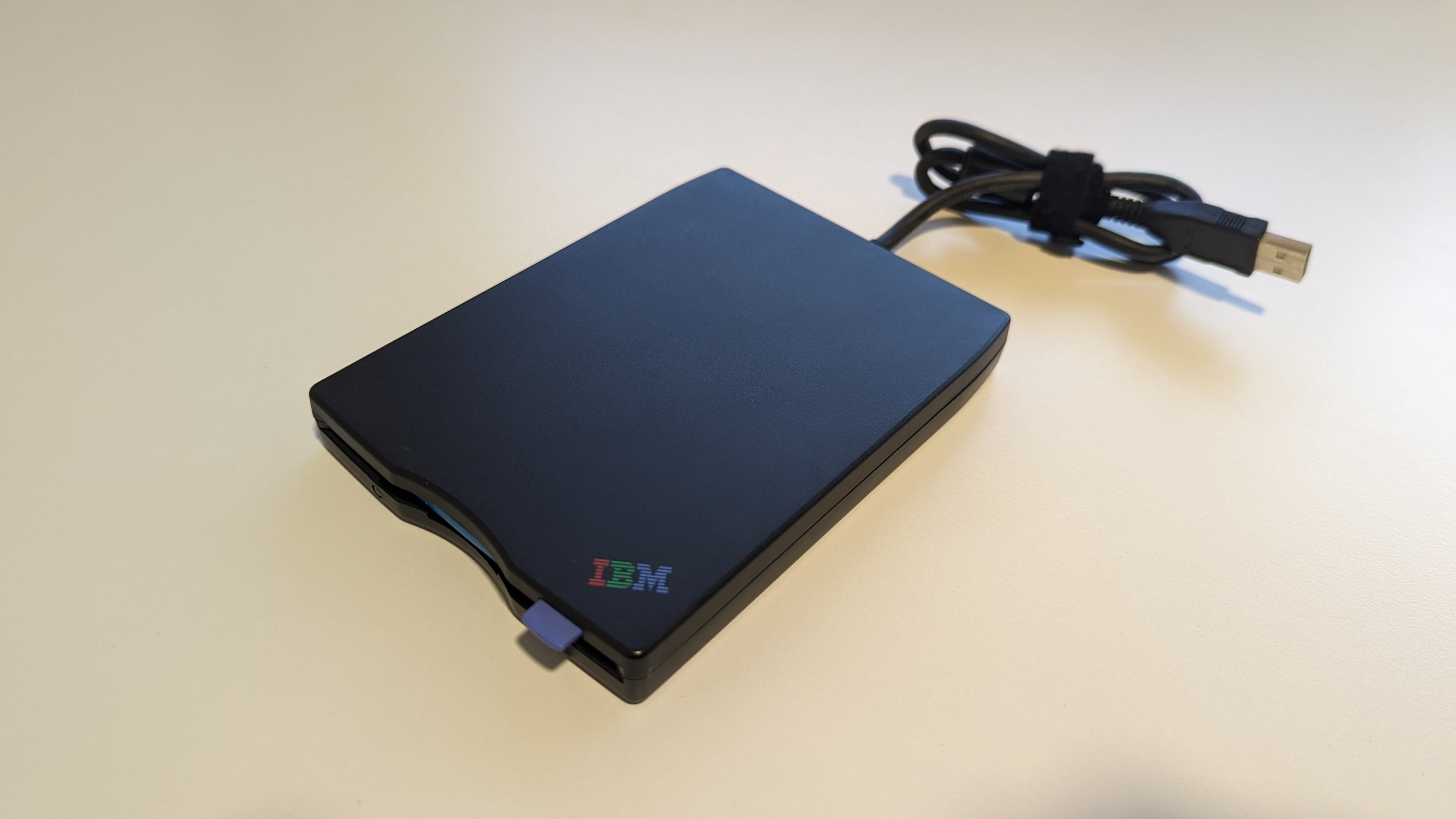

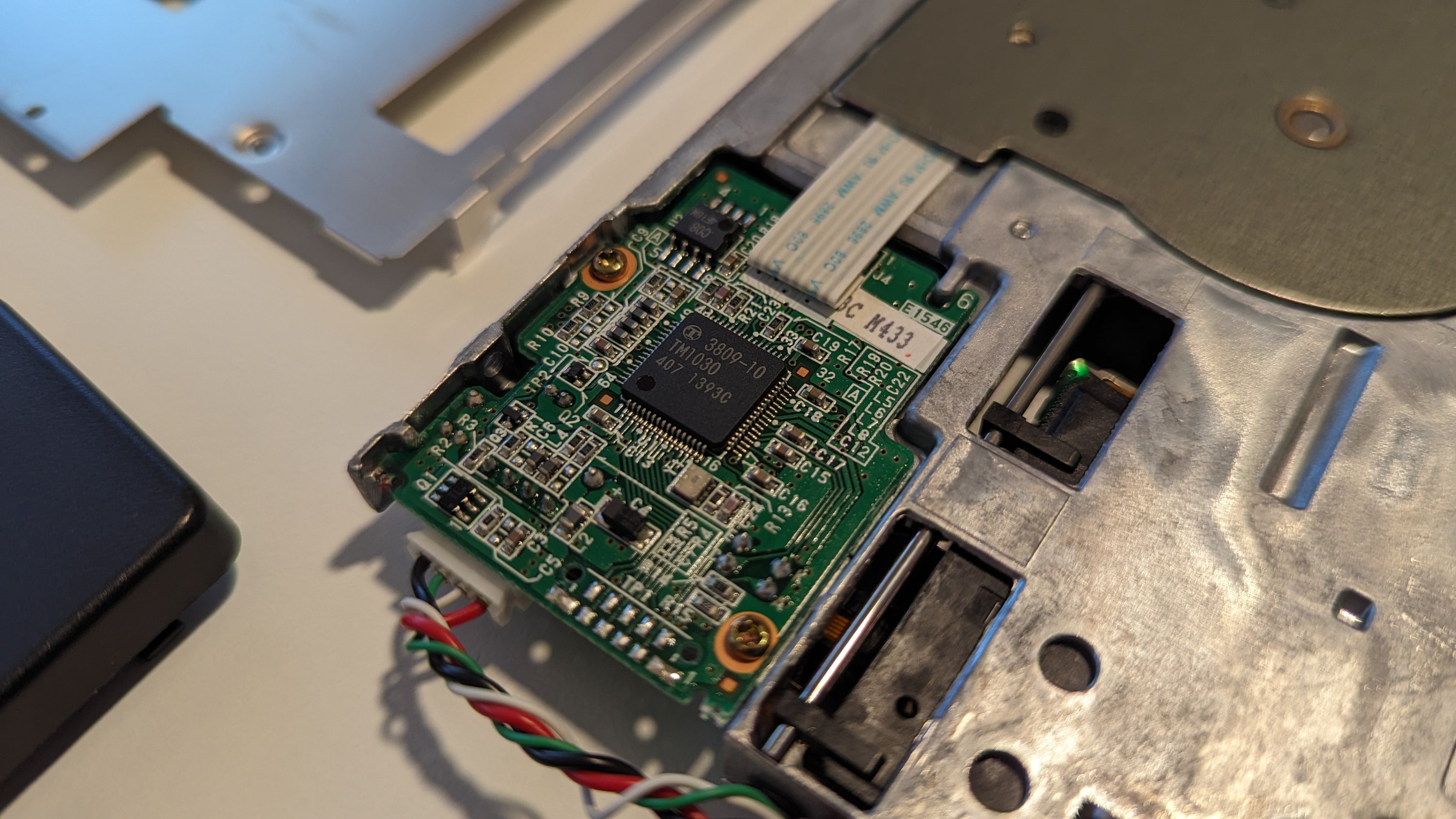

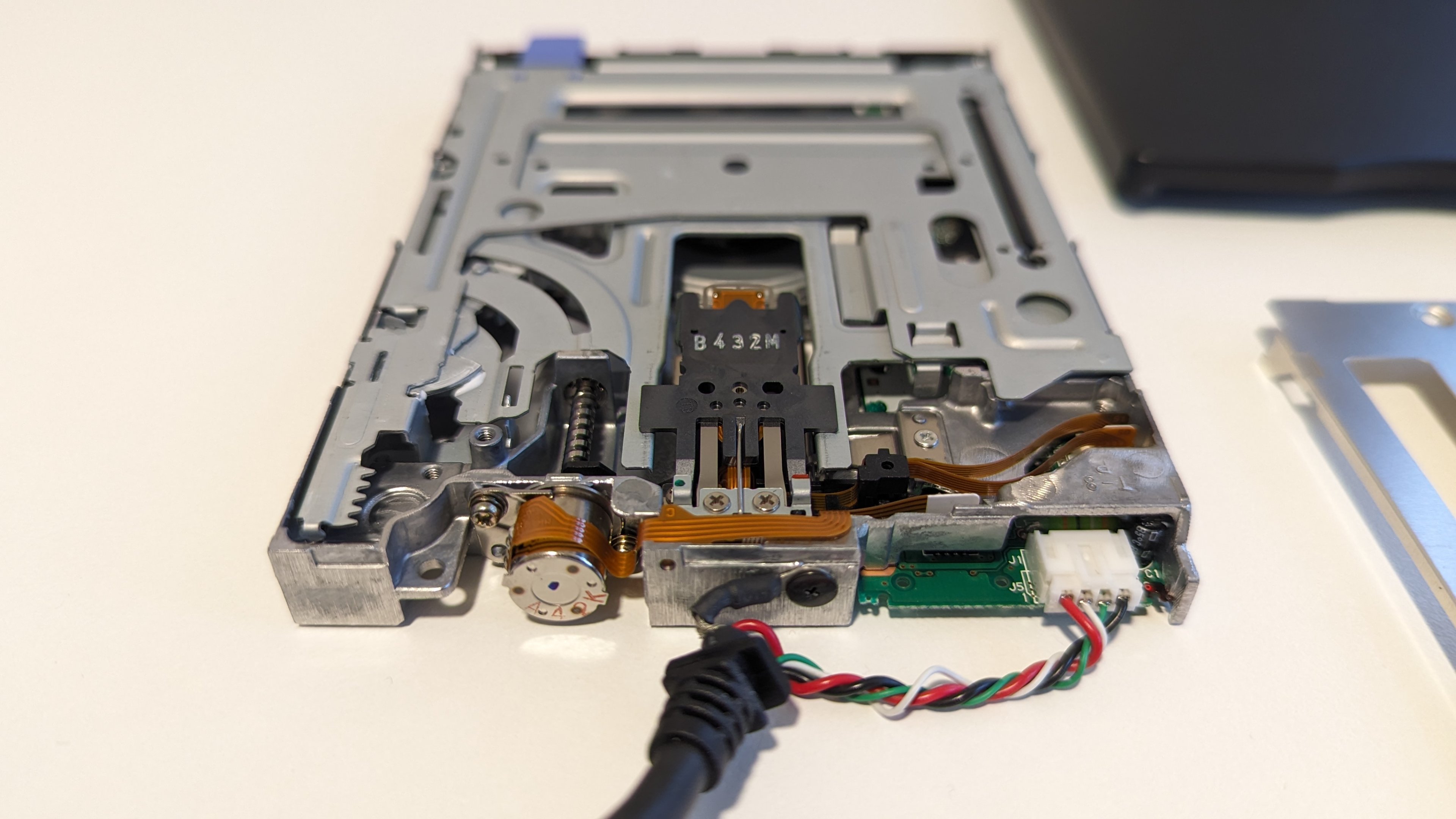

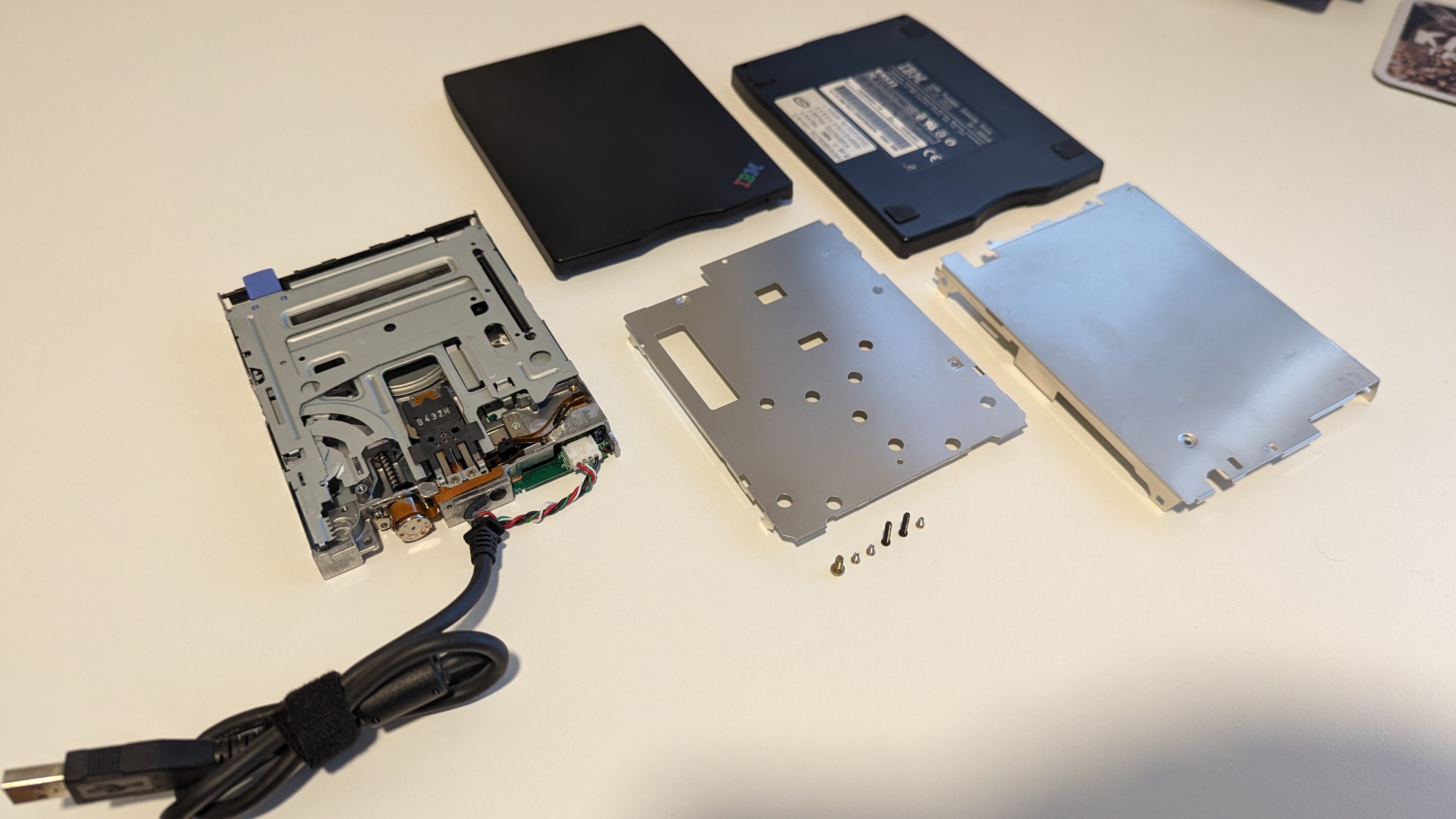

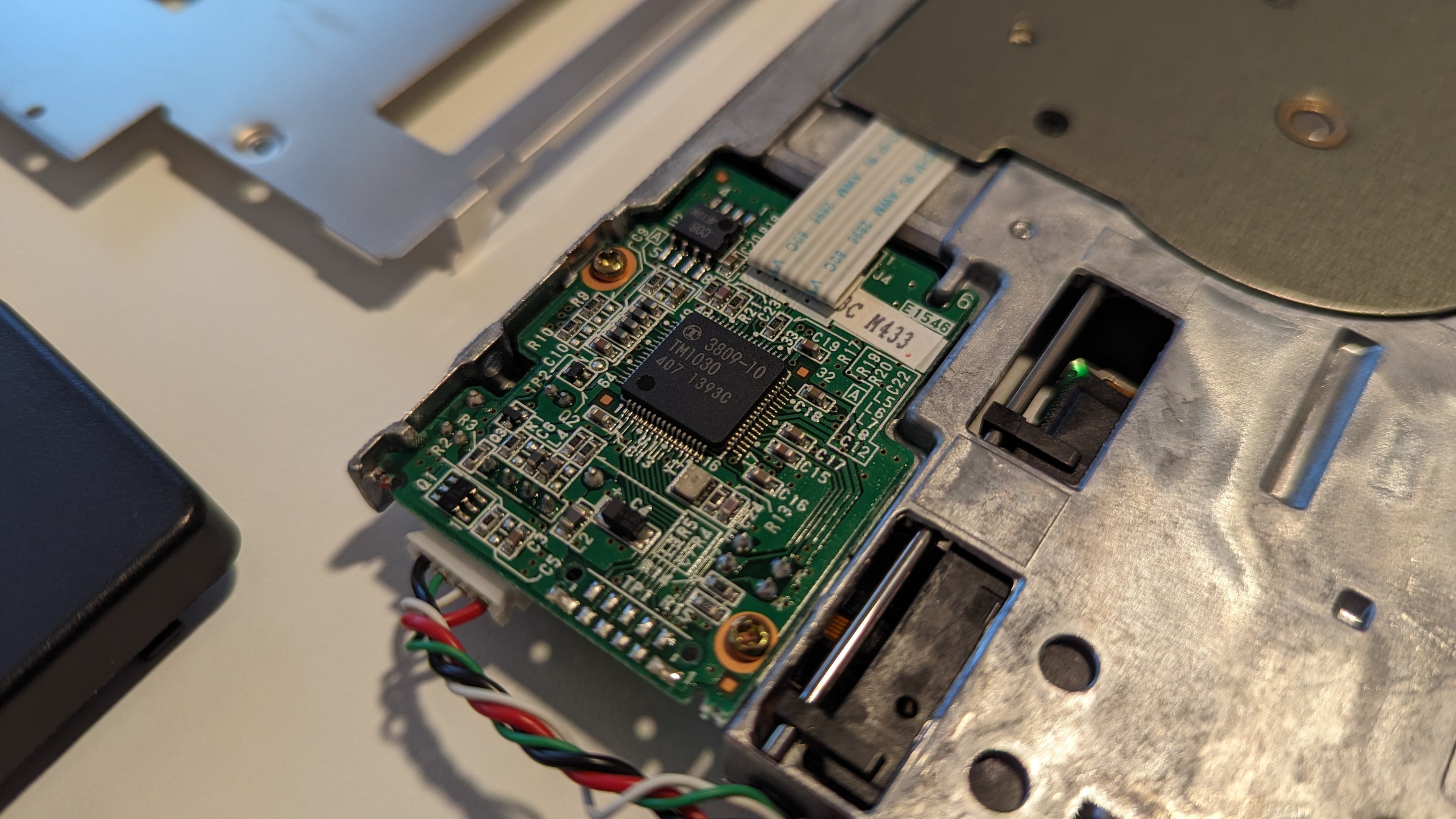

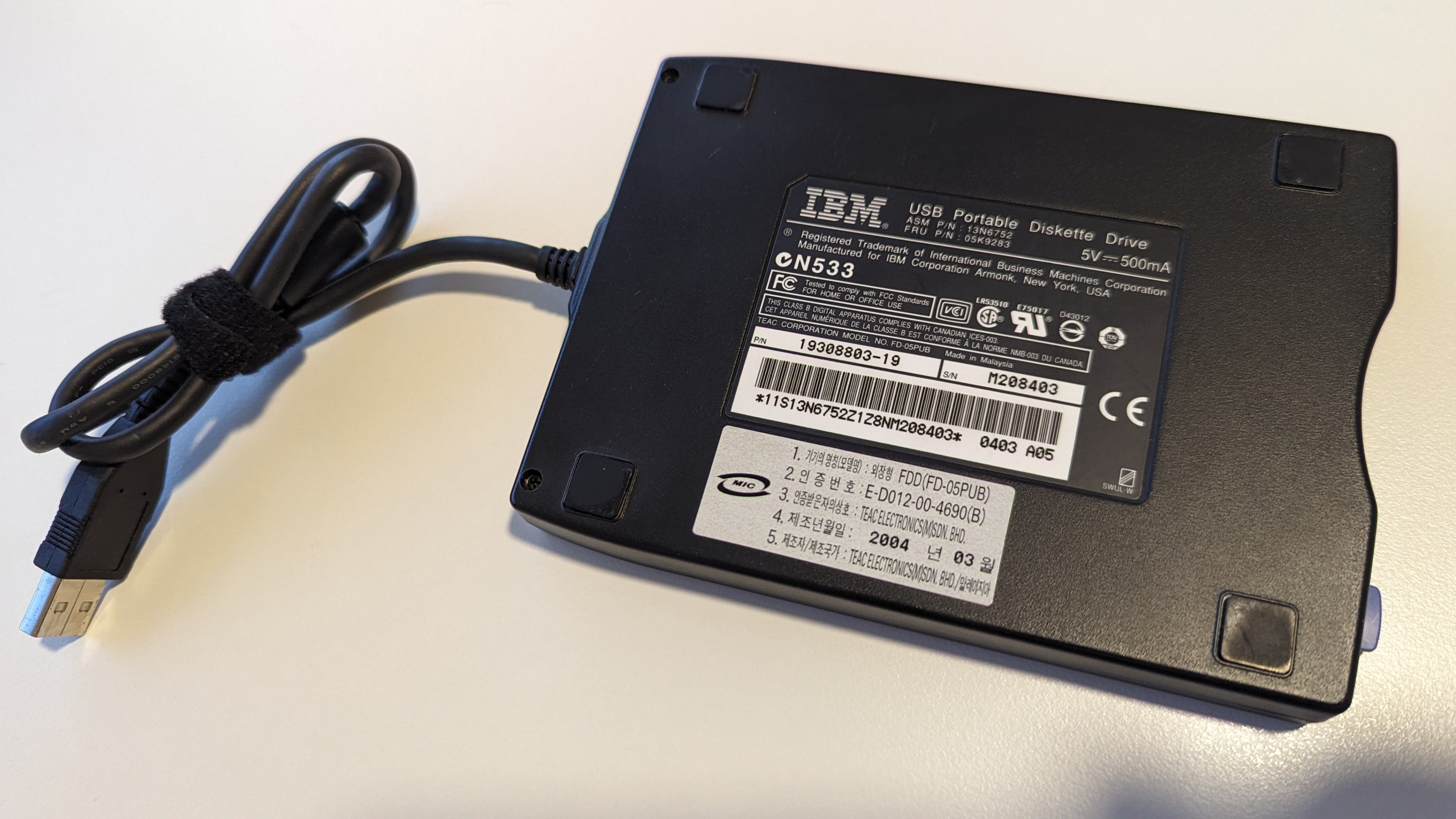

Hier ein unverhoffter Schubladenfund 💾 Läuft und läuft ....



[kryzs]

Schade, das es keine ATI ist

Gerne, hätte ja sein können das es hilft, bei der Betrachtung der Rückseite dachte ich mir schon das dir das nicht wirklich weiter helfen wird, deine Version ist da schon etwas spezieller, selbst die ATI 7000 DDR PCI hat ein anderen Aufbau.

ATi Radeon 7000 @ www.512bit.net



[andi_sco]

Schade, dass das Heinz Nixdorf Museum keine Leihgaben annimmt, sondern nur Schenkungen oder Verkäufe.



[Masterchief79]

Um was gehts denn? Meine alte GPU-Sammlung ist ja da gelandet, da hab ich eigentlich gute Erfahrungen gemacht.



[andi_sco]

Ich hätte den Bitboys Prototyp gerne als Leihgabe dagelassen



[Masterchief79]

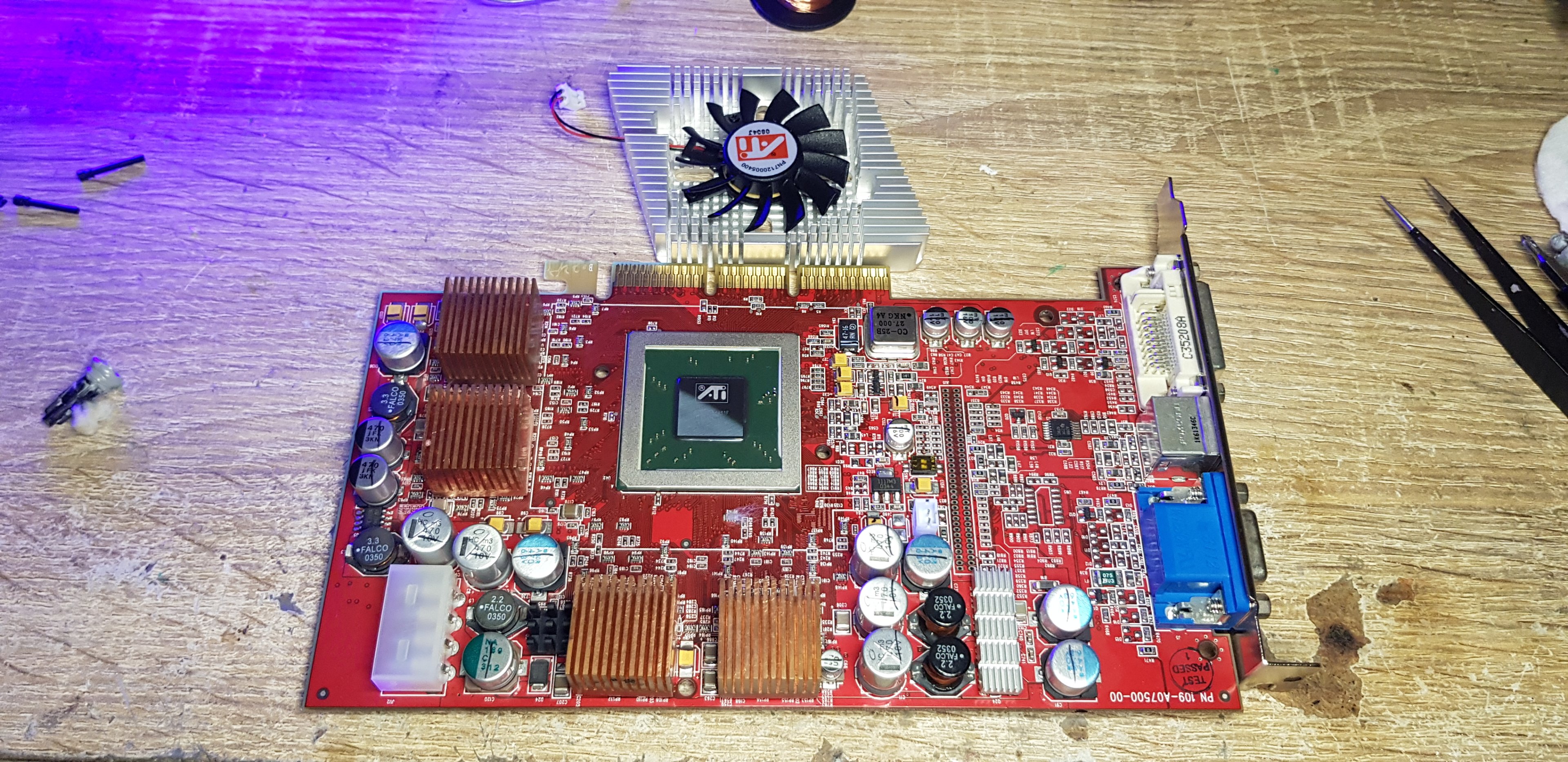

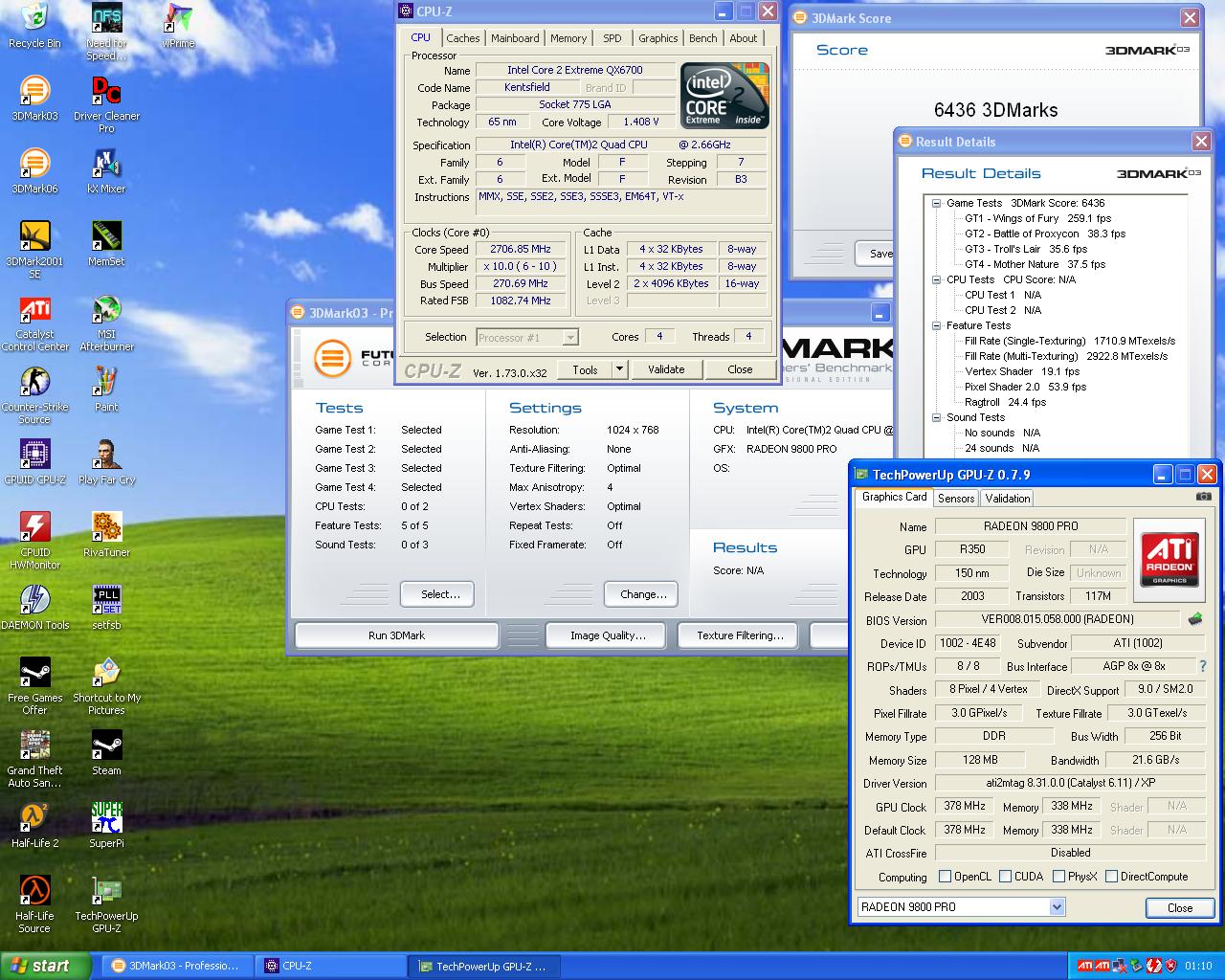

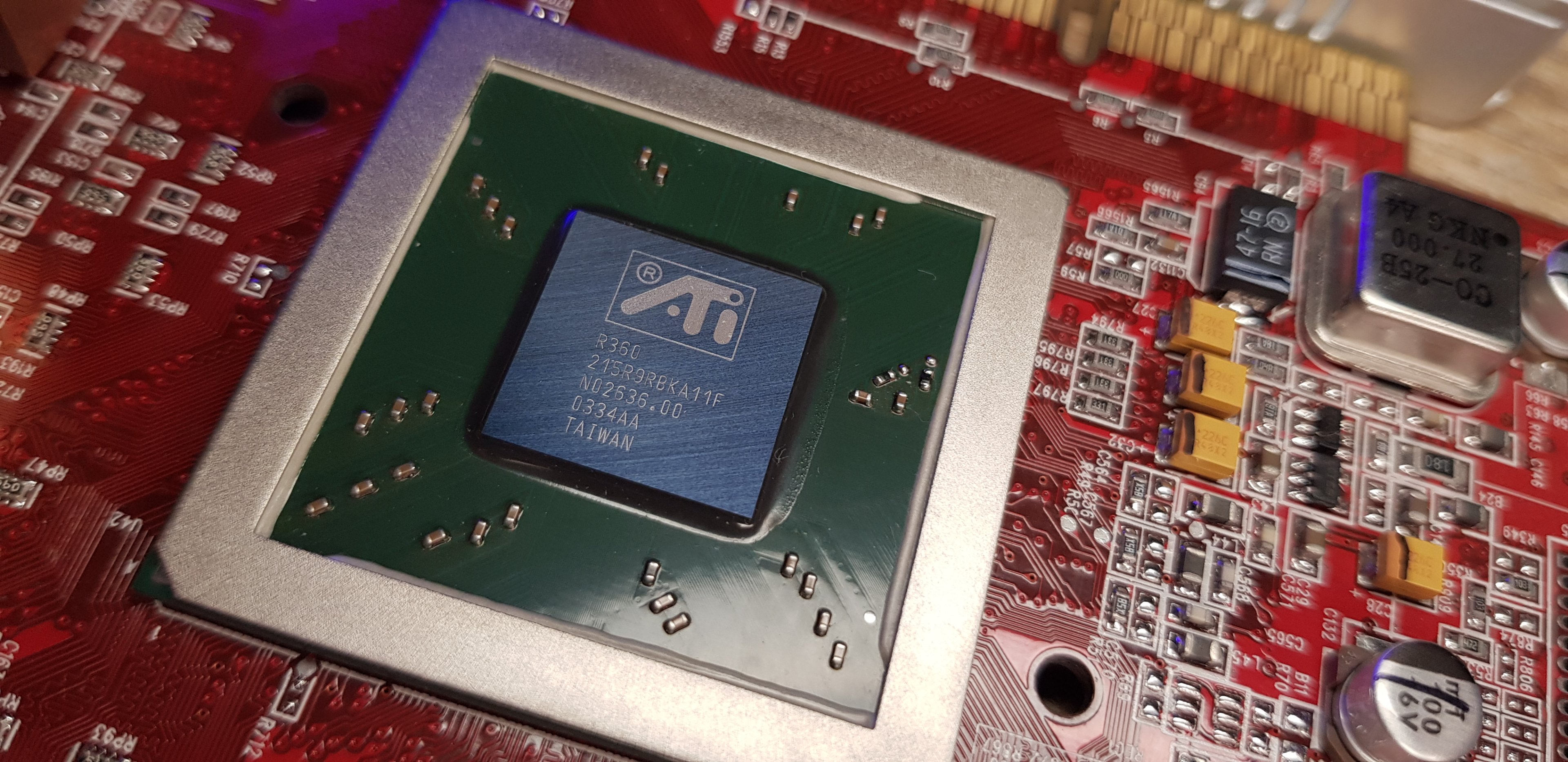

Heute wieder zum Leben erweckt: Radeon 9800 Pro mit R360 GPU (von der 9800XT). Hab ich so auch noch nicht gesehen. Weiß jemand was die 9800XT für Speicher hatte? Vielleicht läuft ja ein XT BIOS drauf

Die Karte stand als defekt für faires Geld bei eBay drin, und letzten Endes fehlte nur ein 10K Widerstand unter einem VRM Controller, weswegen die Karte keinen Saft bekam.



Edit: CB-News aus 2004 zu dem Thema



[BlastFromPast]

So Leute, mein Retro Rechner läuft endlich rund. Keine wilde FPS Kiste, aber die GPU wird passiv gekühlt und die CPU fast lautlos.



[RaptorTP]

Doom 3 System Requirements:

CPU: Pentium®IV 1.5 GHz or Athlon® XP 1500+ processorer higher
RAM: 384MB RAM
GPU: 3D Hardware Accelerator Card Required - 100% DirectX® 9.0b compatible 64MB Hardware Accelerated video card and the lateset drivers*
DX: DirectX® 9.0b (included)
OS: English verision of Microsoft® Windows® 2000/XP
STO: 2.2GB of uncompressed free hard disk space (plus 400MB for Windows® swap file)
Sound: 100% DirectX® 9.0b compatible 16-bit sound card and the latest drivers
ODD: 8x Speed CD-ROM drive (1200KB/sec sustained transfer rate) and latest drivers

*ATI® RadeonTM 8500

• ATI® RadeonTM 9000
• ATI® RadeonTM 9200
• ATI® RadeonTM 9500
• ATI® RadeonTM 9600
• ATI® RadeonTM 9700
• ATI® RadeonTM 9800
• All nVidia® GeForceTM 3/Ti series
• All nVidia® GeForceTM 4MX series
• All nVidia® GeForceTM 4/Ti series
• All nVidia® GeForceTM FX series
• nVidia® GeForceTM 6800

Quelle: https://gamesystemrequirements.com/game/doom-3

Ich freu drauf bald mal mehr Zeit zu haben und genau solche Games zu zocken! <3



[BlastFromPast]

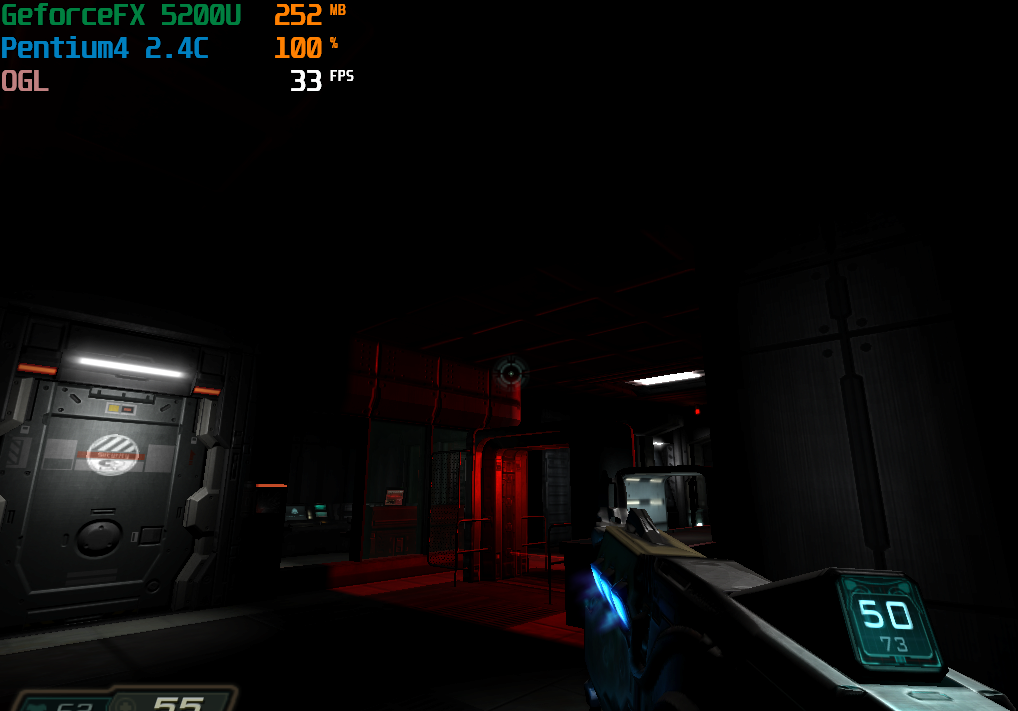

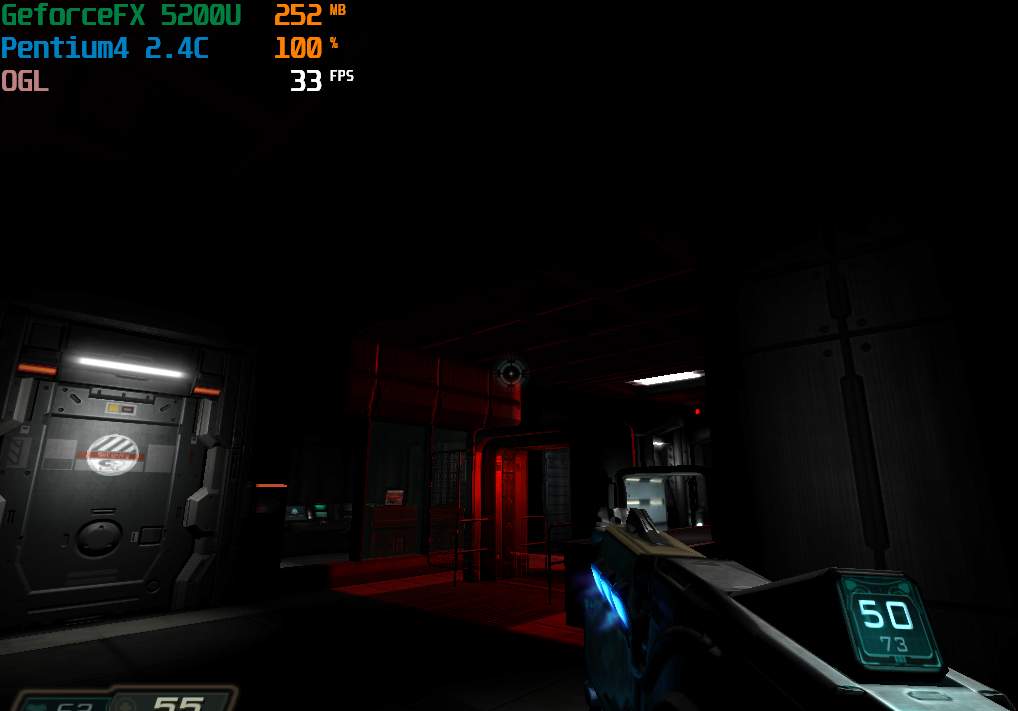

Also Doom3 läuft auf einer Voodoo5 flüssig. Es läuft auch auf einem Pentium III 450Mhz, sofern man genug Zeit hat. 🤣



[cl4w]

Also Doom3 läuft auf einer Voodoo5 flüssig.

Gut, weil alles das dann im Spiel gut aussieht und Leistung kostet, nicht von der Karte unterstützt wird.
Gleiches Spiel wie mit den MX Karten und Steinzeit DX7.



[Masterchief79]

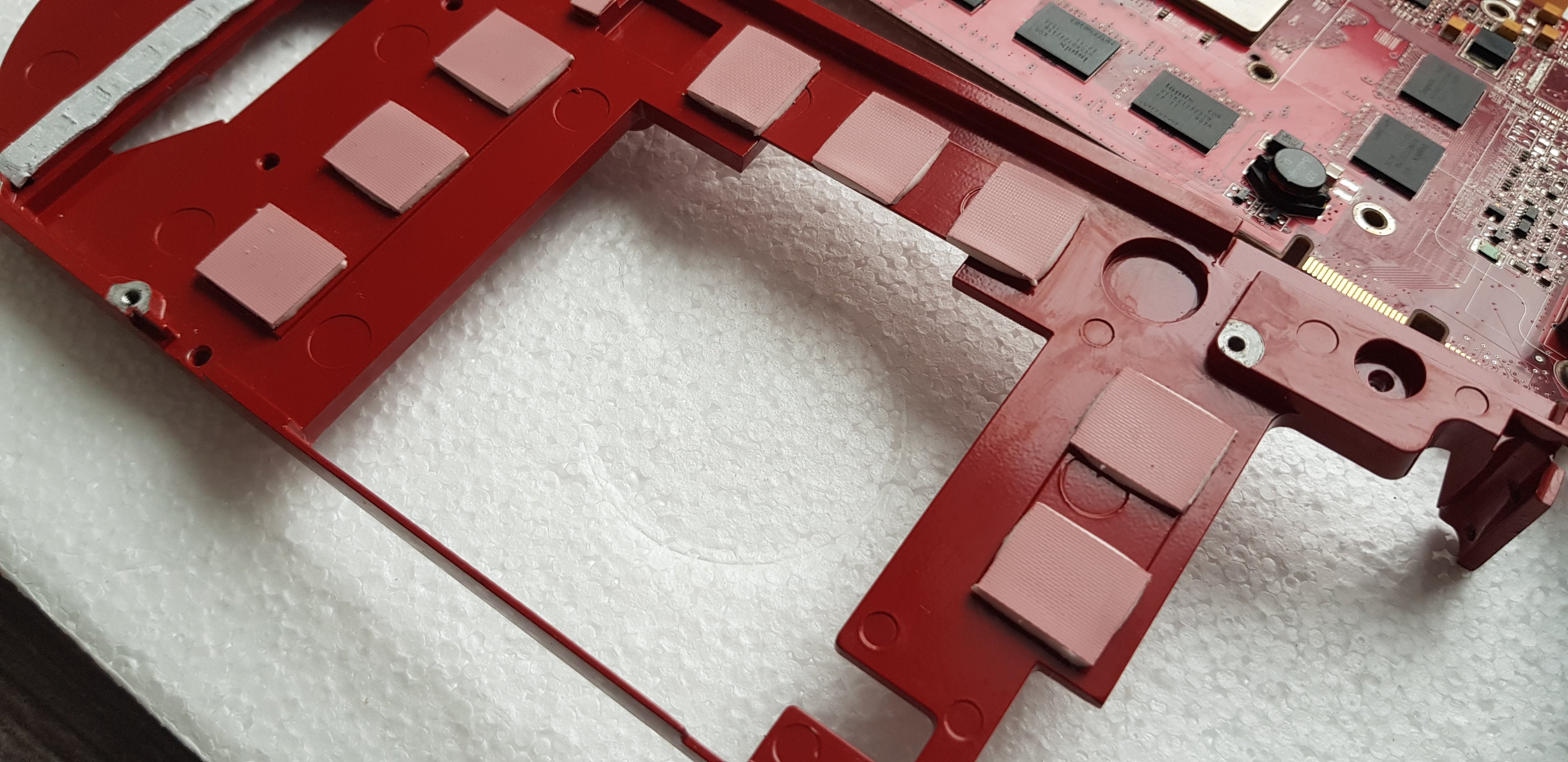

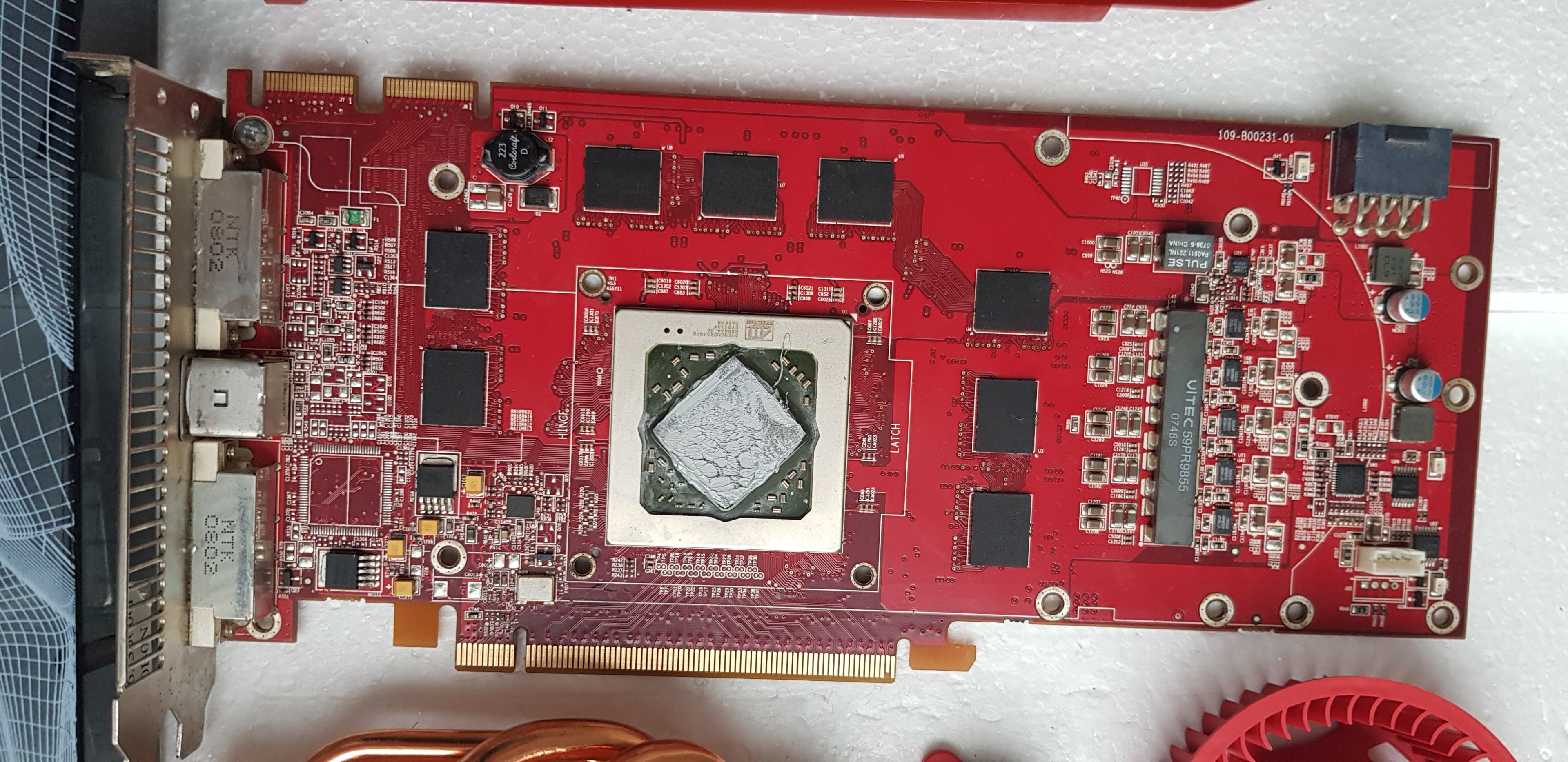

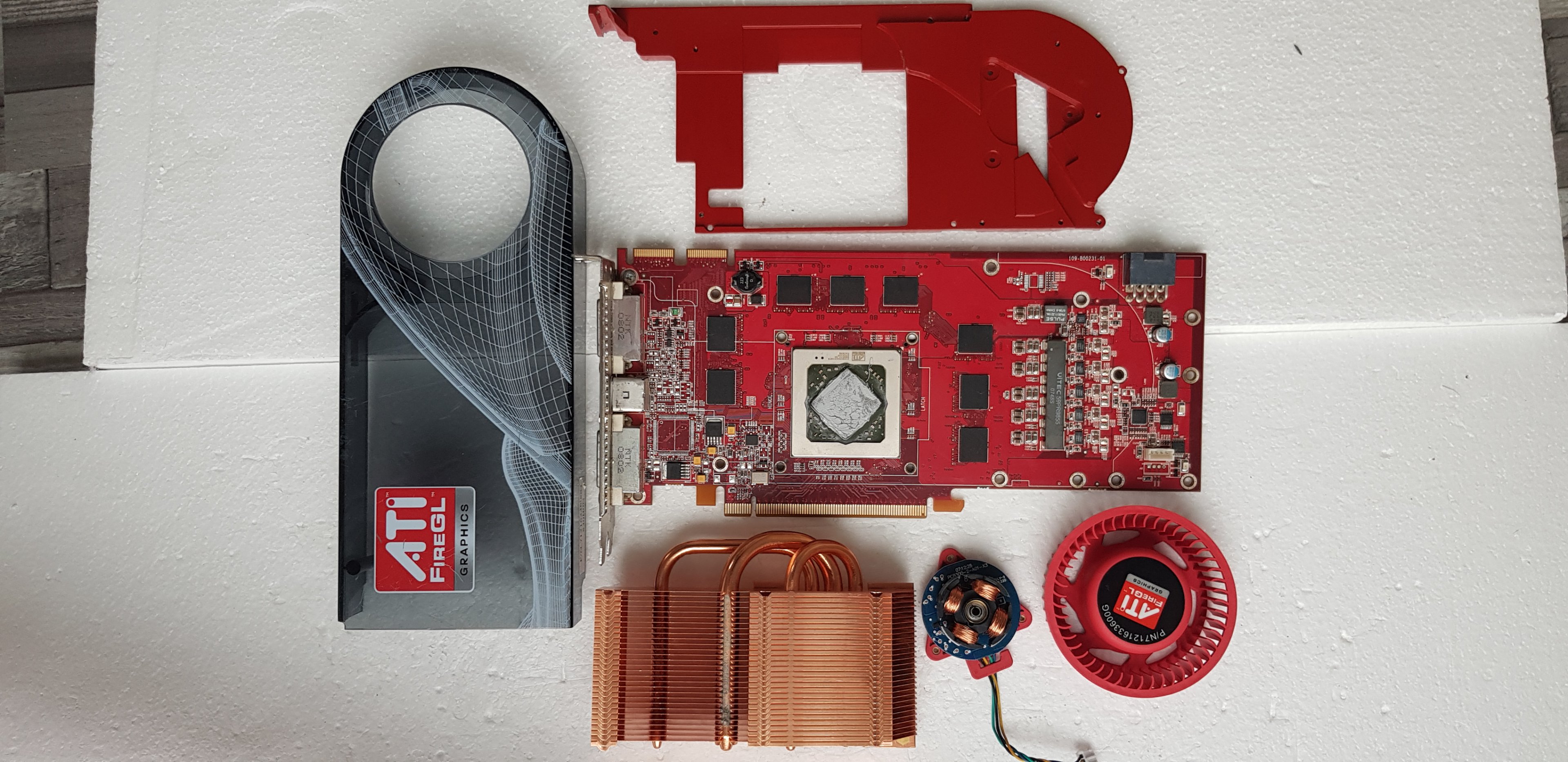

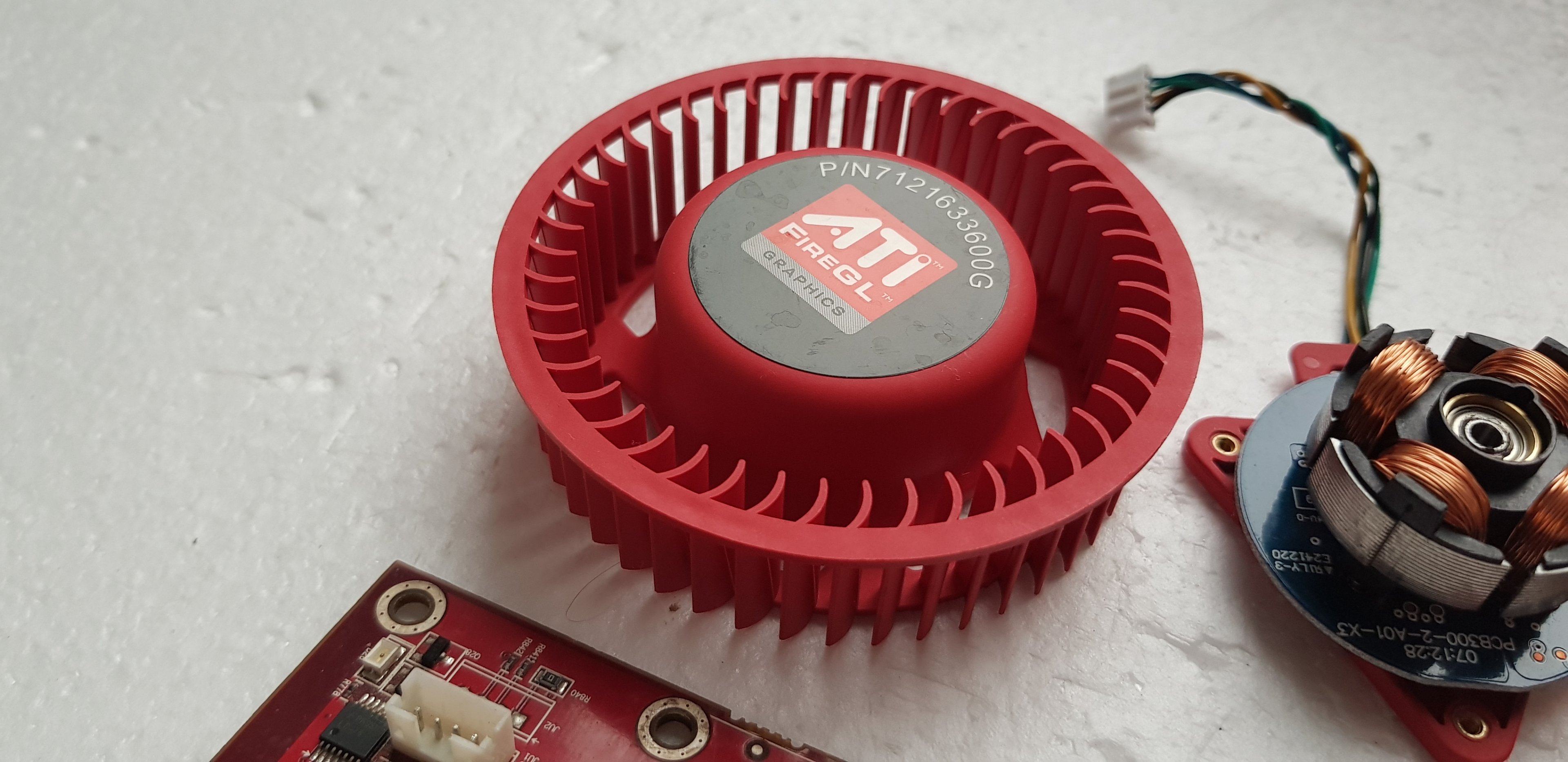

Hab mich gestern mal einer FireGL V7600 (= HD2900Pro 512MB GDDR3) angenommen. Wieder mal defekt von eBay, dafür günstig.

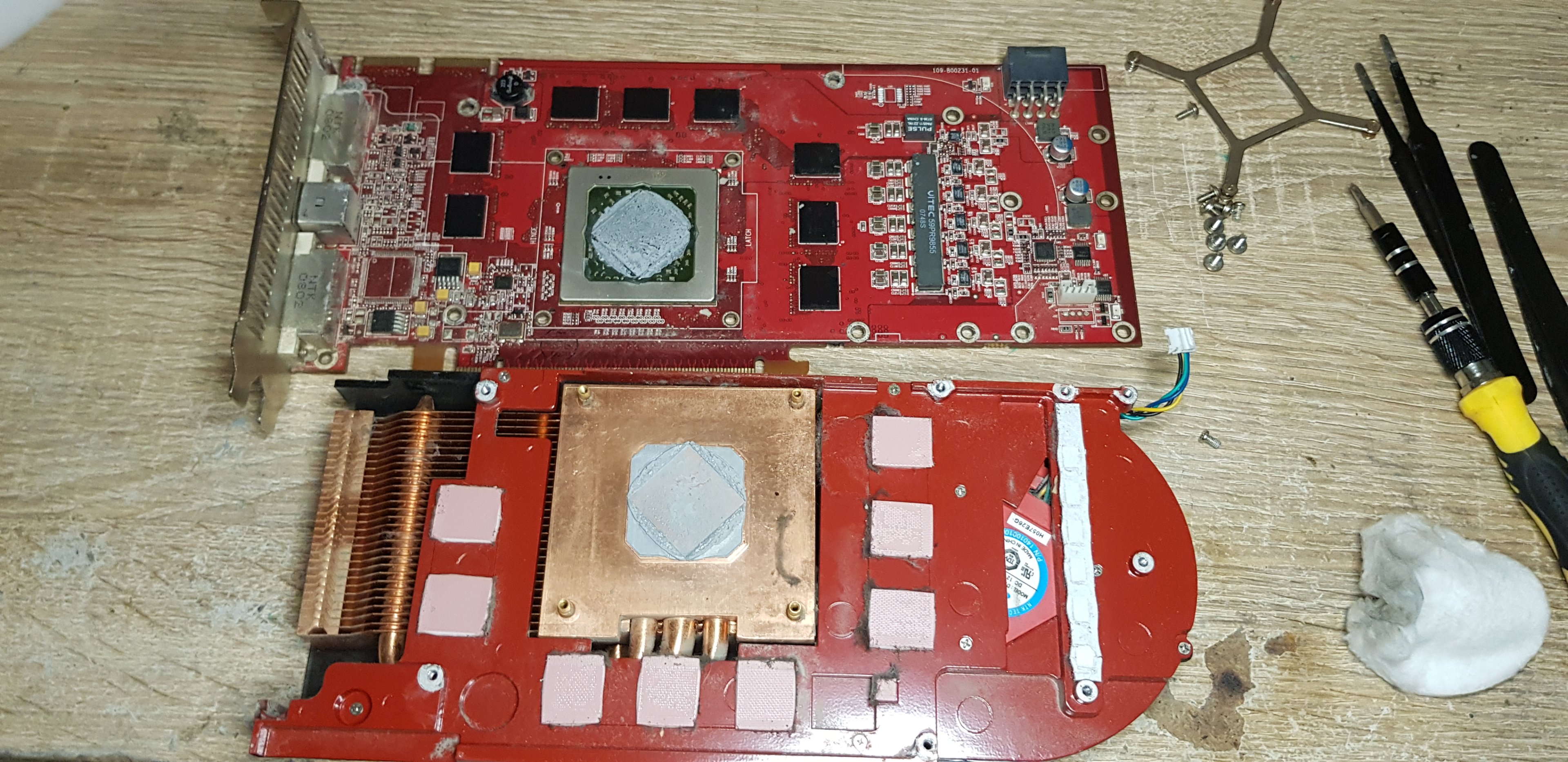

Vorher:

Nachher:

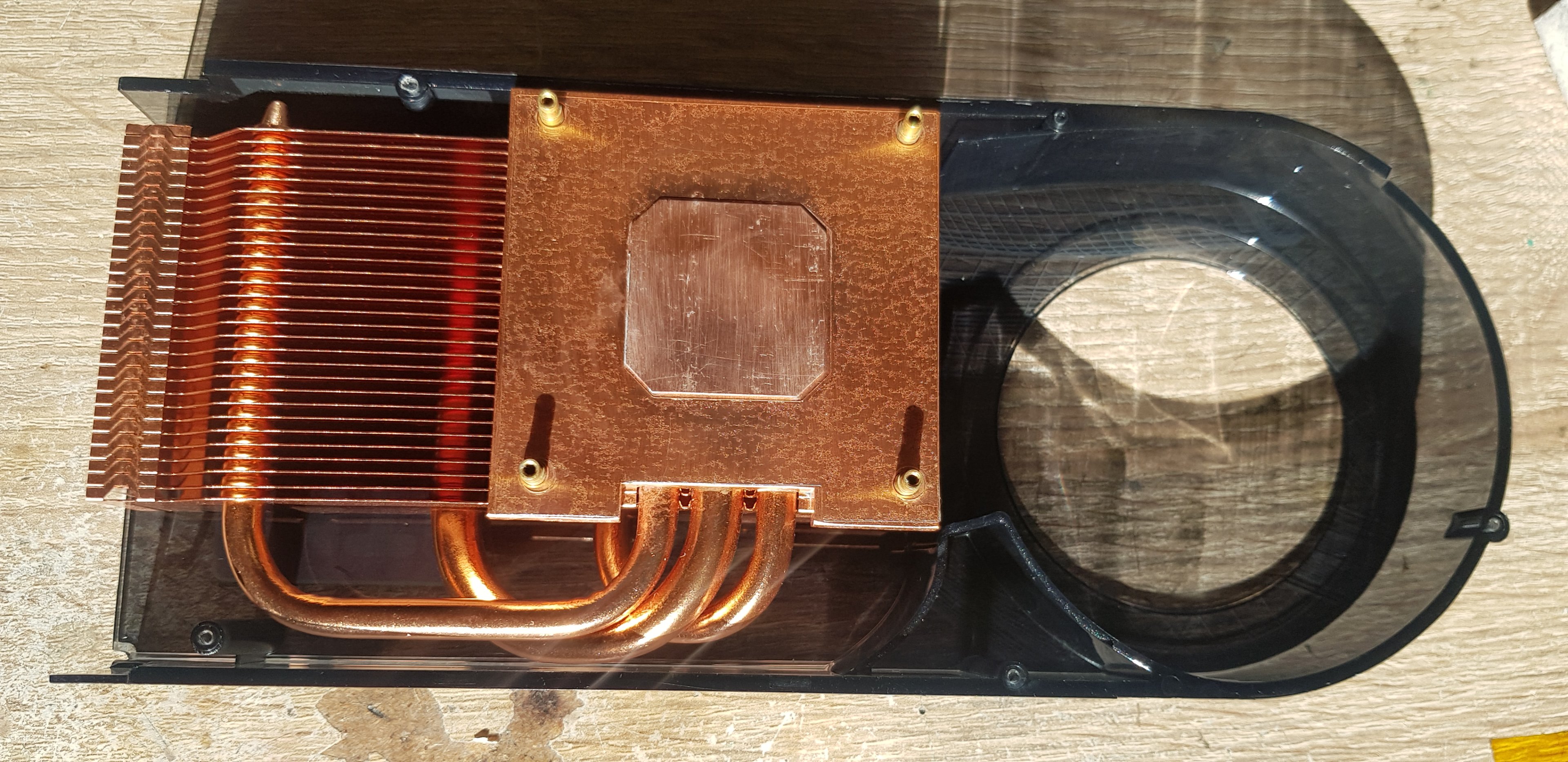

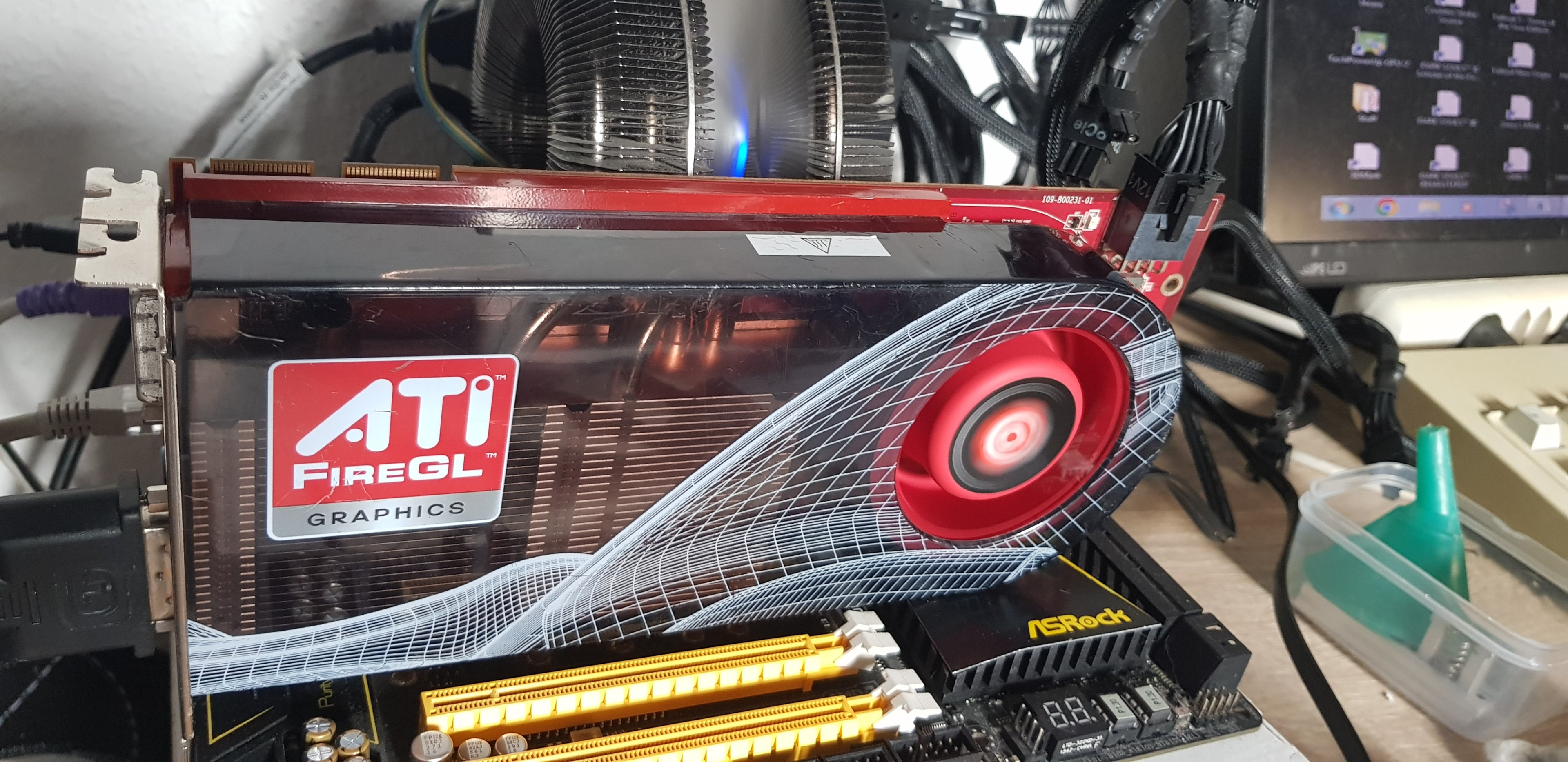

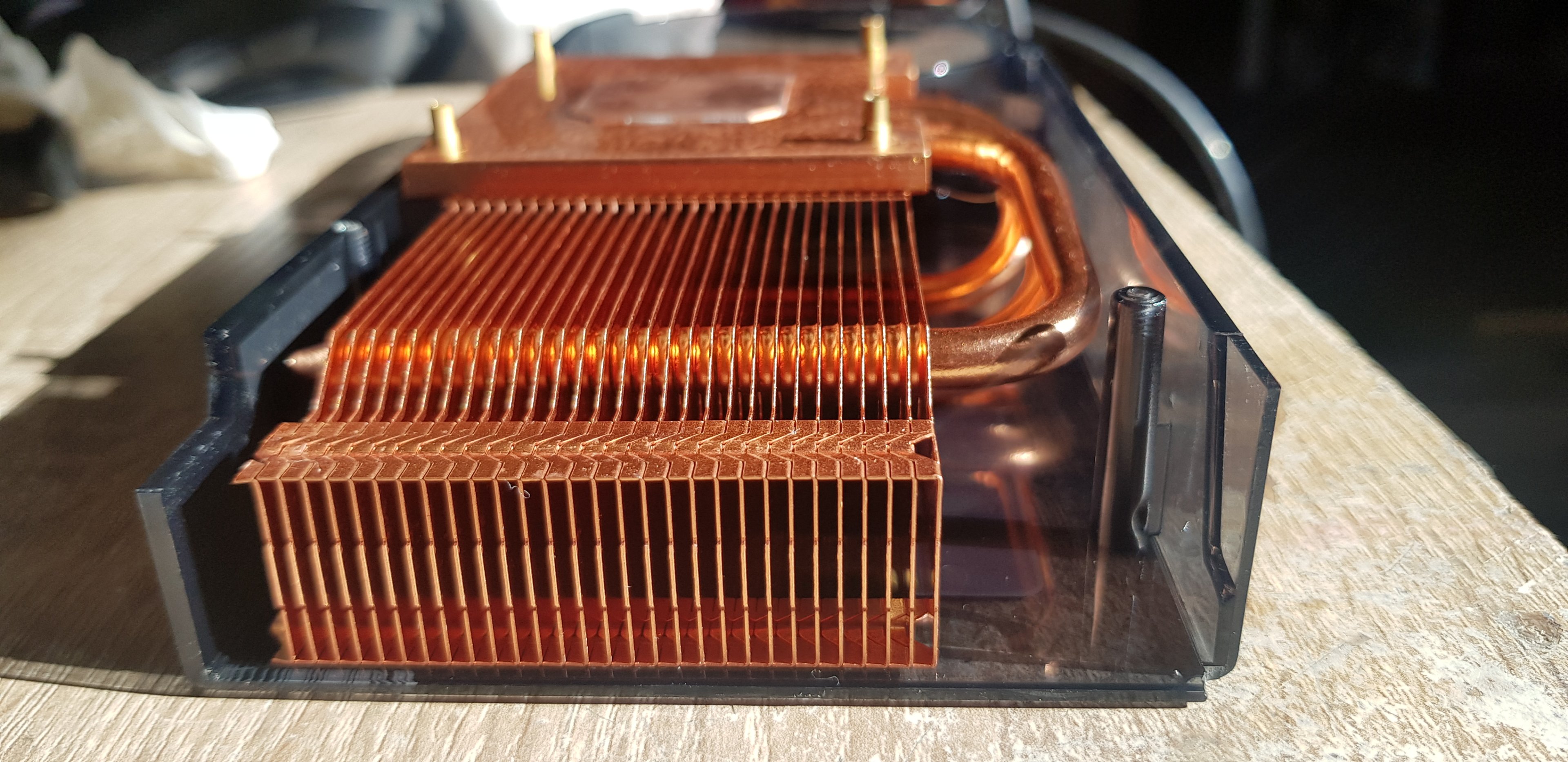

Die schwarze FireGL Blende mit dem Kupfer 3-Heatpipe-Kühler ist aber schon irgendwie pornös oder?!

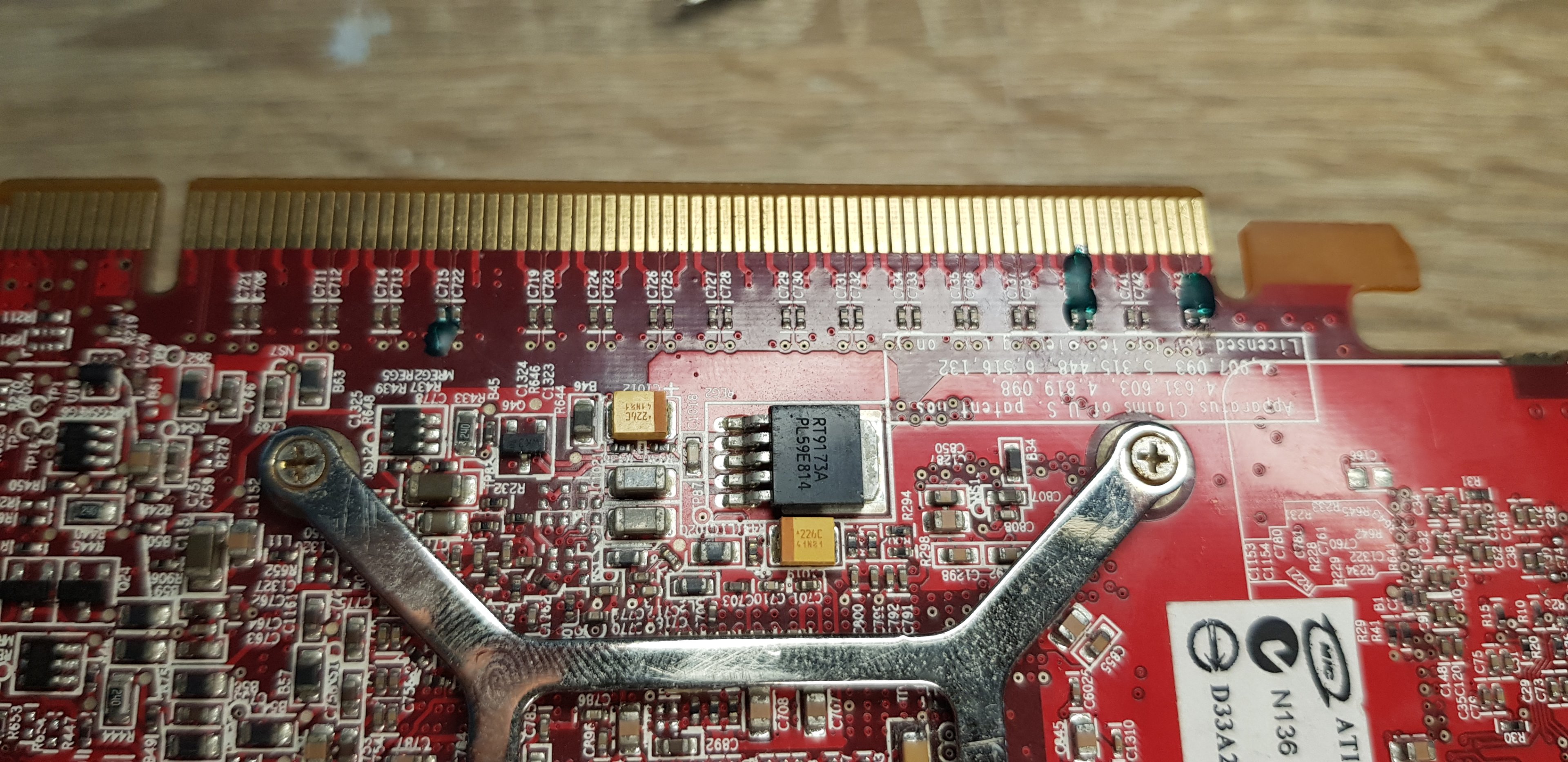

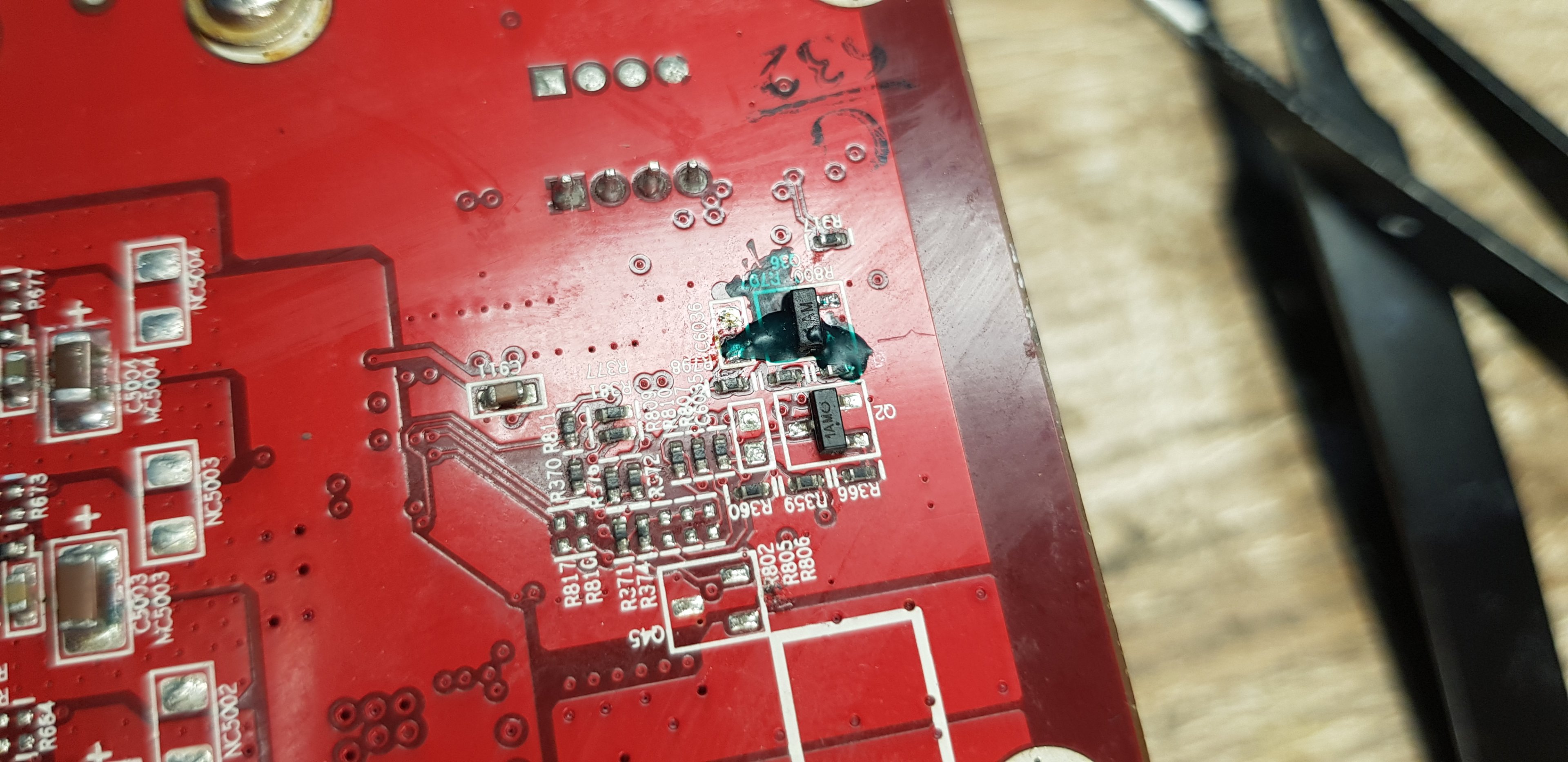

Beschädigungen bzw. Reparaturen:

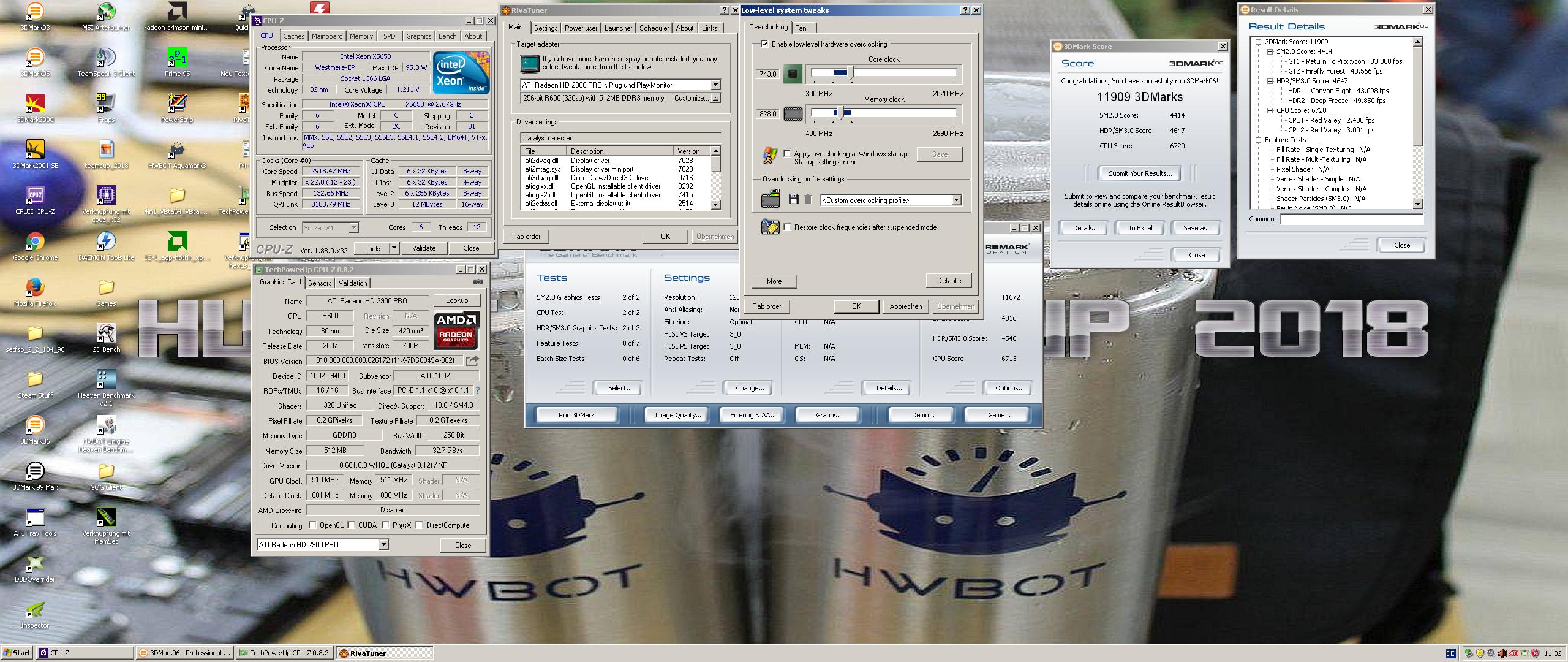

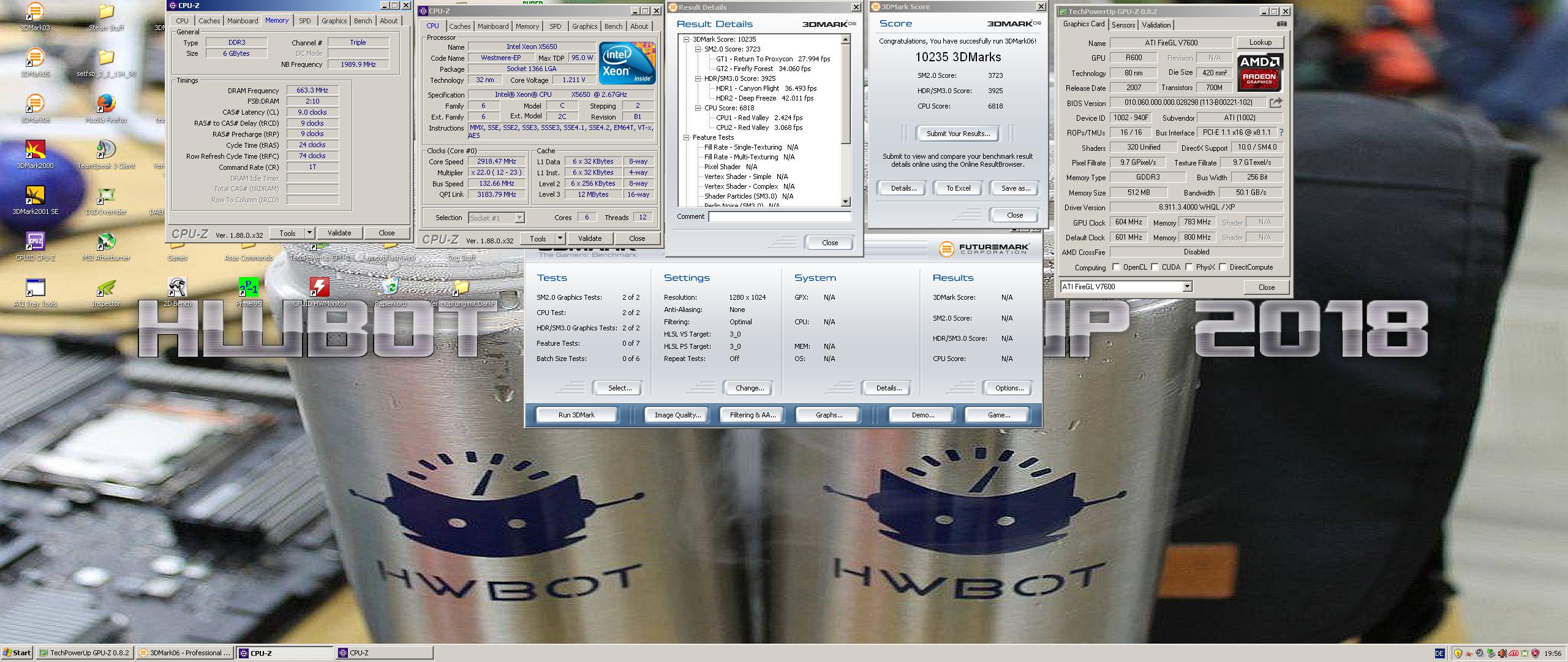

Umflashen ist zum Glück easy bei ATI - 2900 Pro BIOS drauf und gut ist. Das XT BIOS läuft aber nicht, der Chip hat einen Defekt im Speicherinterface und mit 512bit gibts kein Bild. Die XT Taktraten von 743/828MHz mit 256bit SI schafft er wiederum ohne Probleme.



Endlich mal wieder ne HD2900er Karte. Ewig keine mehr gehabt. Ich hab irgendwie ne Schwachstelle für die Teile, auch weil sie heutzutage echt selten geworden sind, wenn man mit der Konkurrenz Nvidia 8800 vergleicht. Hmmm... Warum nur



[fram]

Die schwarze FireGL Blende mit dem Kupfer 3-Heatpipe-Kühler ist aber schon irgendwie pornös oder?!

Selbstverständlich ist sie das!

Kupferkühler sind eh die most-sexy Kühler
