Der Retro-Hardware Bilderthread

[Cassiopea]

Hey das Board ist eins meiner Fav., ich hoffe das es hier nicht komplett falsch ist Allerings habe ich gerade schon mein Pulver Verschossen, für Graka und so weiter, der Preis ist schon Fair sonst hätte ich die Karte schon gezückt...

https://www.kleinanzeigen.de/s-anze...it-xeon-cpu-und-12-gb-ram/2785215285-225-8339



[Cassiopea]

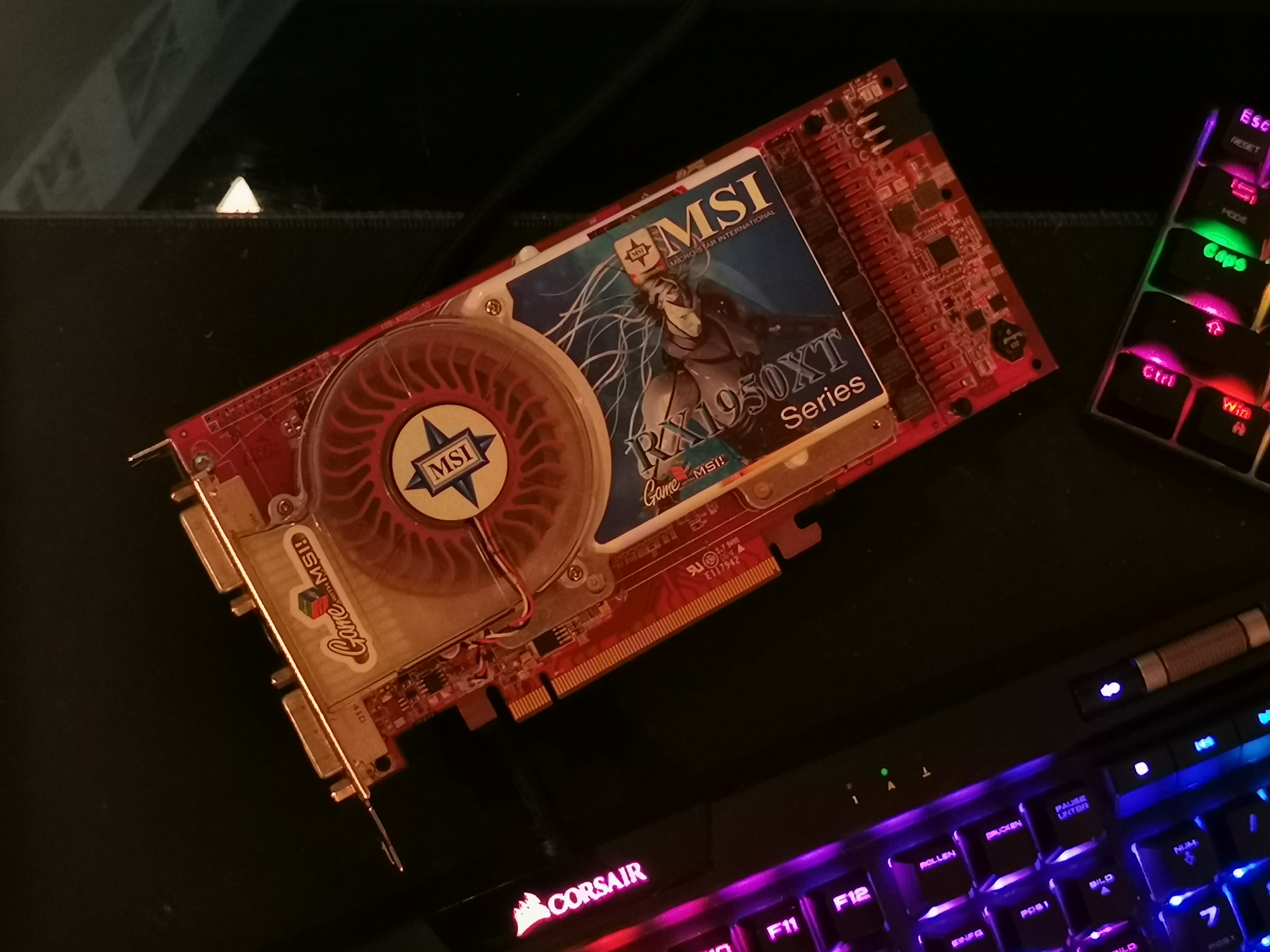

So, und damit es auch was für das Auge gibt:

Neuware



[Stratotanker]

Neues aus dem Bastelkeller

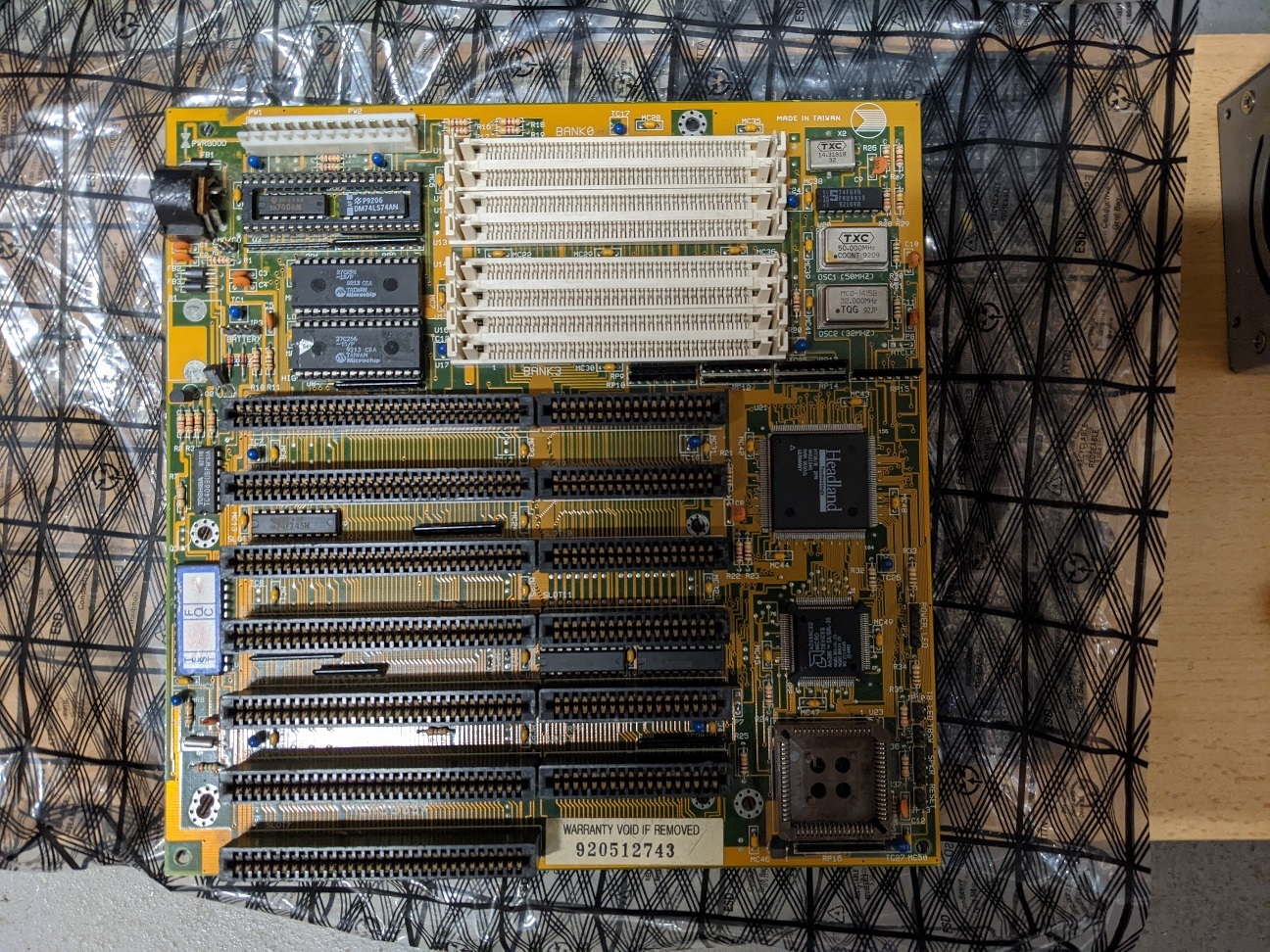

Habe noch etwas Zeit mit dem 386SX-25 verbracht und Chips zwischen den beiden Brettern (dem neuen Intel 386SX-16@20) hin und her getauscht. Es gab nur einen kurzen Moment, wo es Zuckungen zeigte und dann wieder komplett tot war. Da der 50MHz Quartz leicht eingedrückt ist, habe ich mit dem Oszi geschaut und jepp, kein CPU Takt. Klopfen half auch nicht...

Also Lötkolben und Entlötpumpe raus und das Teil rausgeholt. Die Groundplane war echt eine Qual!

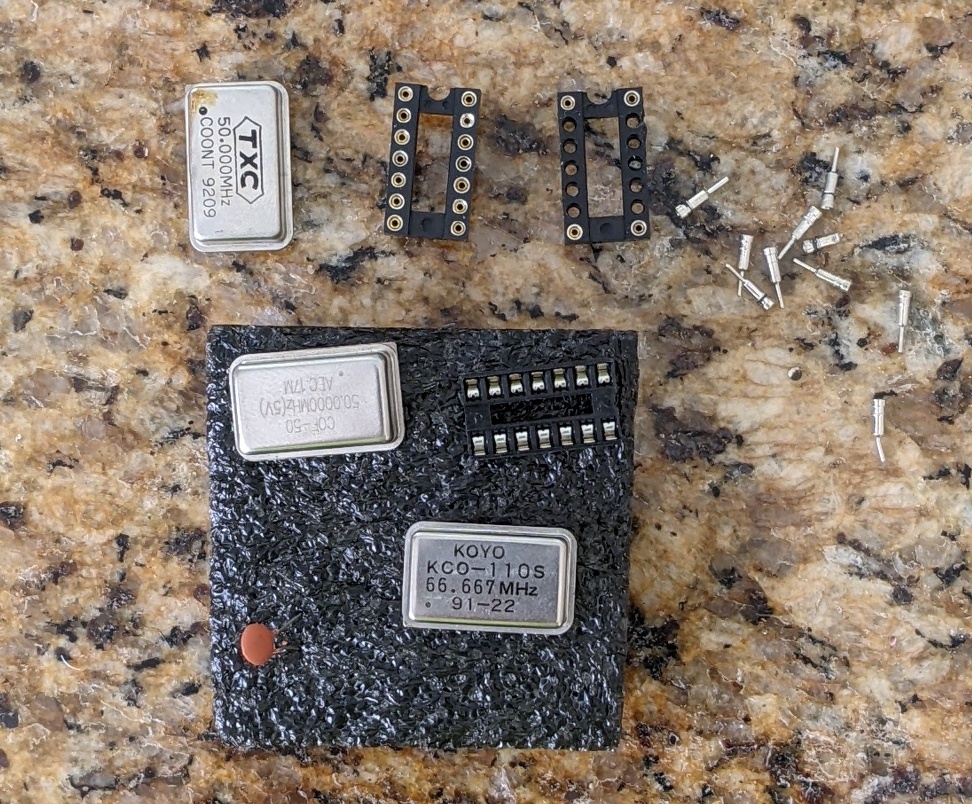

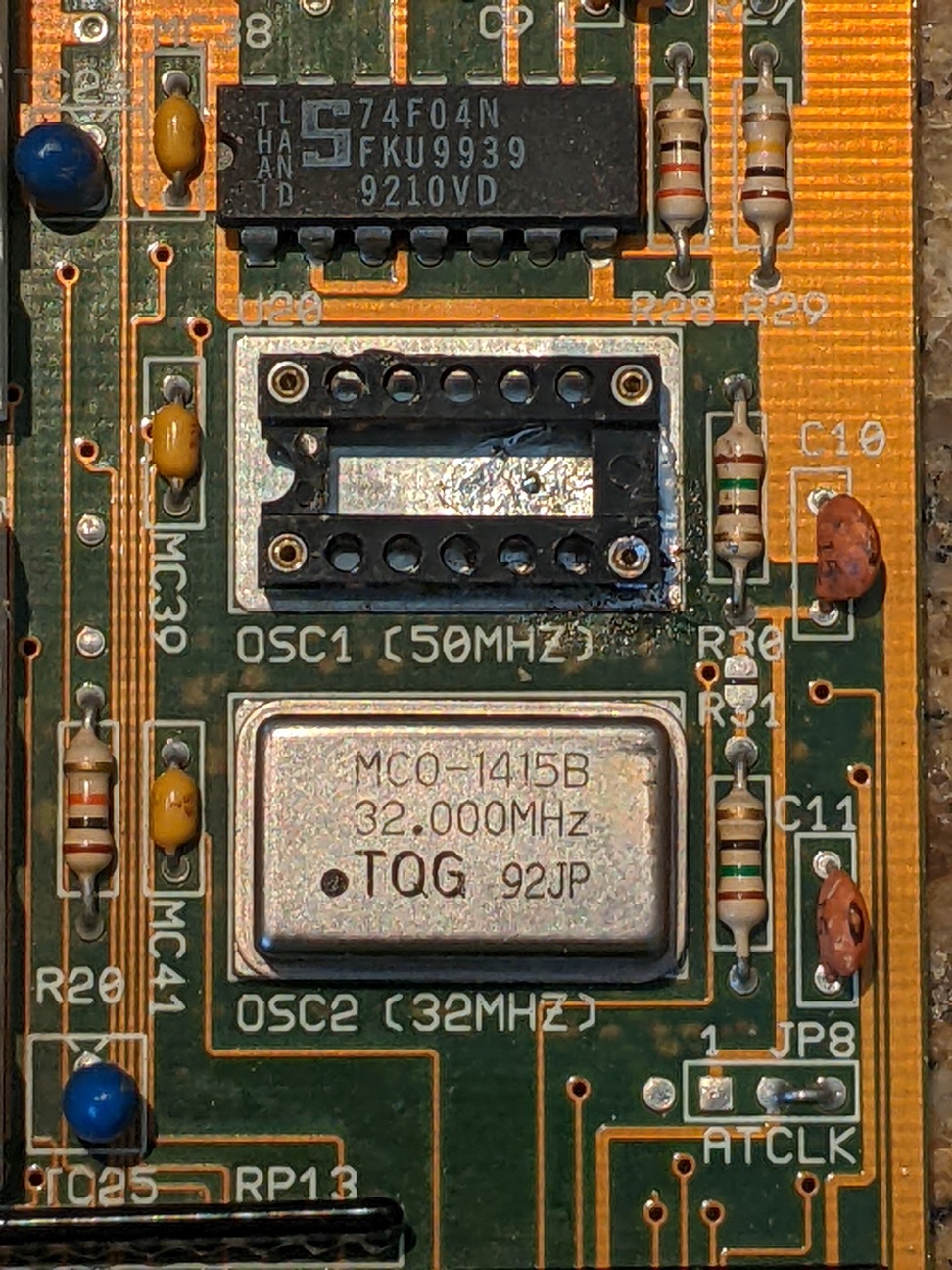

Hatte mir für diese Aktion extra Rundlochsockel bestellt. Für diesen DIL14 mussten die inneren PINs raus aber das war kein Problem. Den Sockel in das Board zu bekommen war wieder eine Aktion wegen der Groundplane. Aber irgendwann war alles schön durchgebraten und der Sockel drin.




Erster Test ohne Quartz - keine Flammen und logischerweise kein lebendes Board. Habe dann einen 40MHz Quartz genommen und damit zeigte das Brett den bekannten Fehler, dass irgendwelche Daten nicht ausgepackt werden konnten. Ich vermute, dass beim POST Daten in den BIOS Roms gelesen und dort entpackt werden.

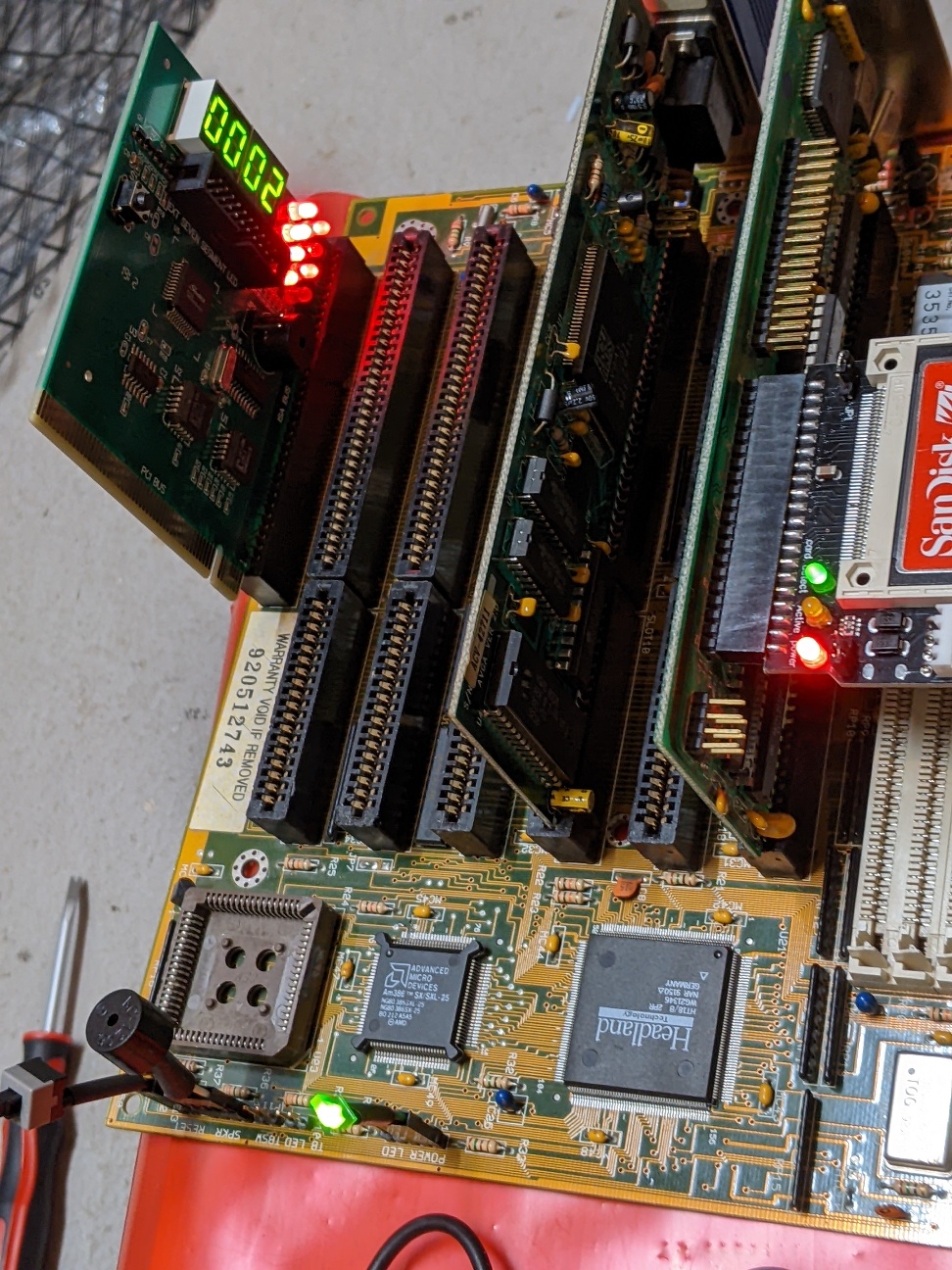

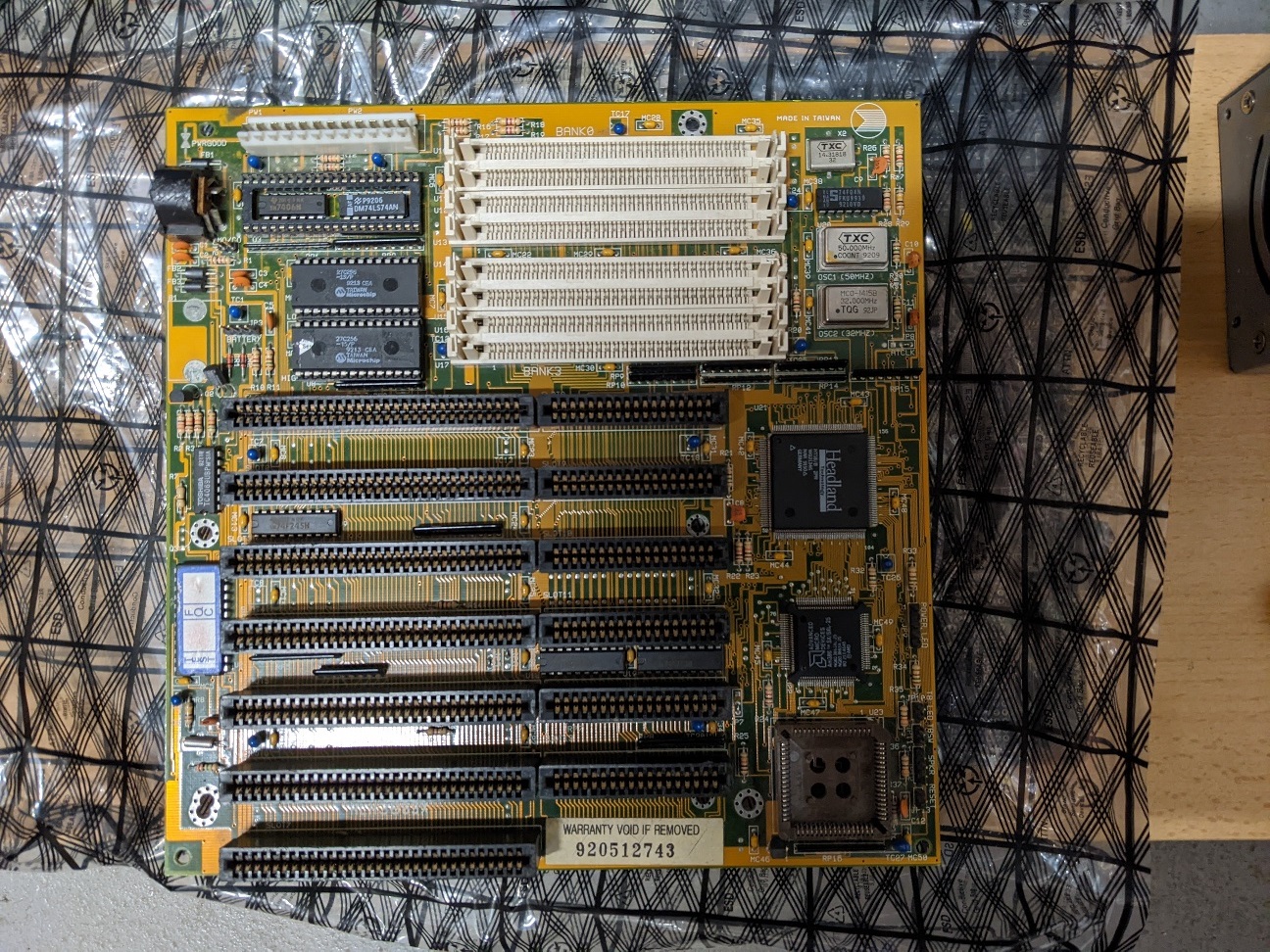

Habe dann die Roms des Intel Bretts in das AMD Brett gesetzt und tick tick tick - Bild + 2MB RAM gefunden. Die hier sichtbaren Roms sind die Originalen. Sind das Mask Roms?

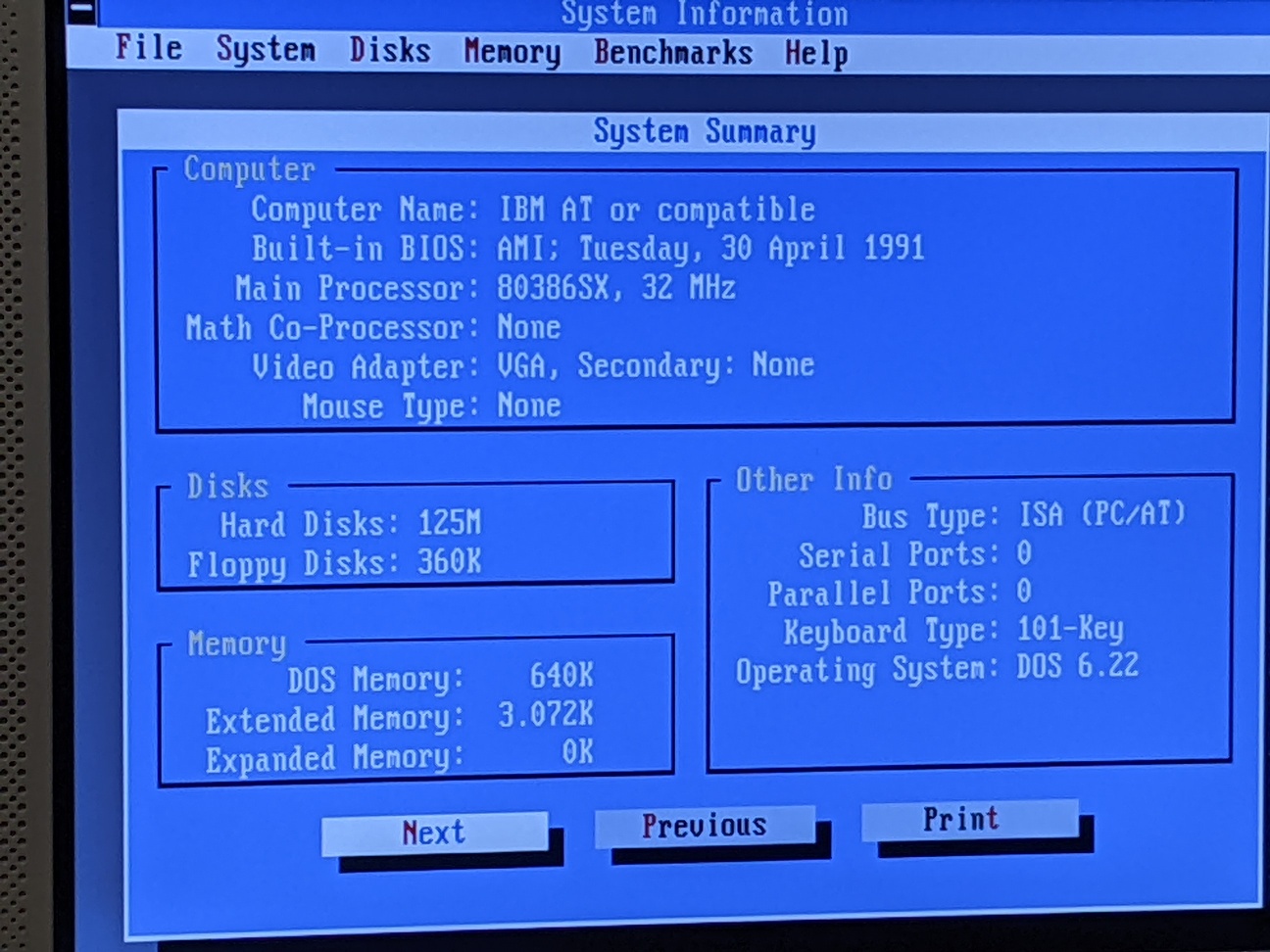

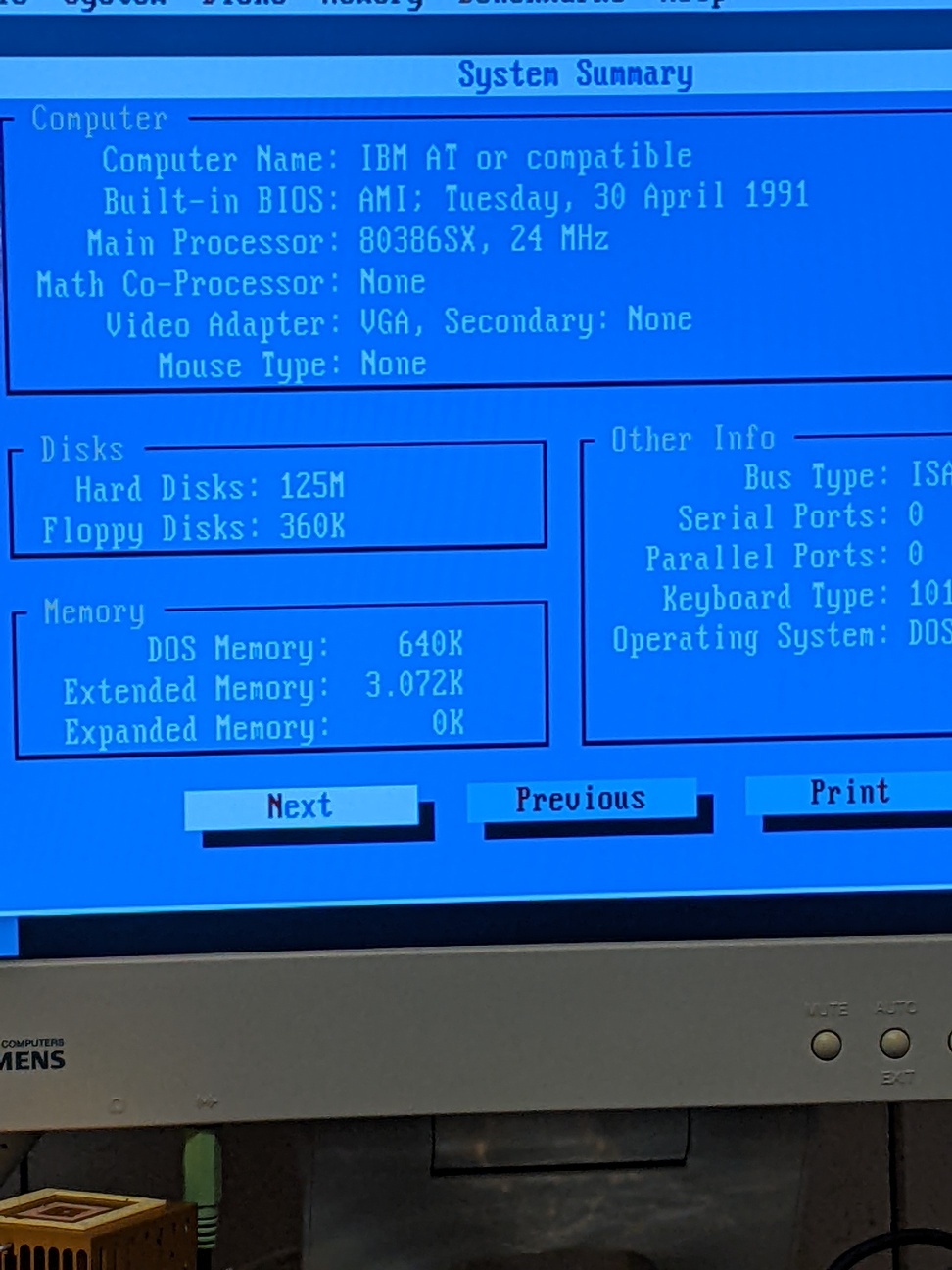

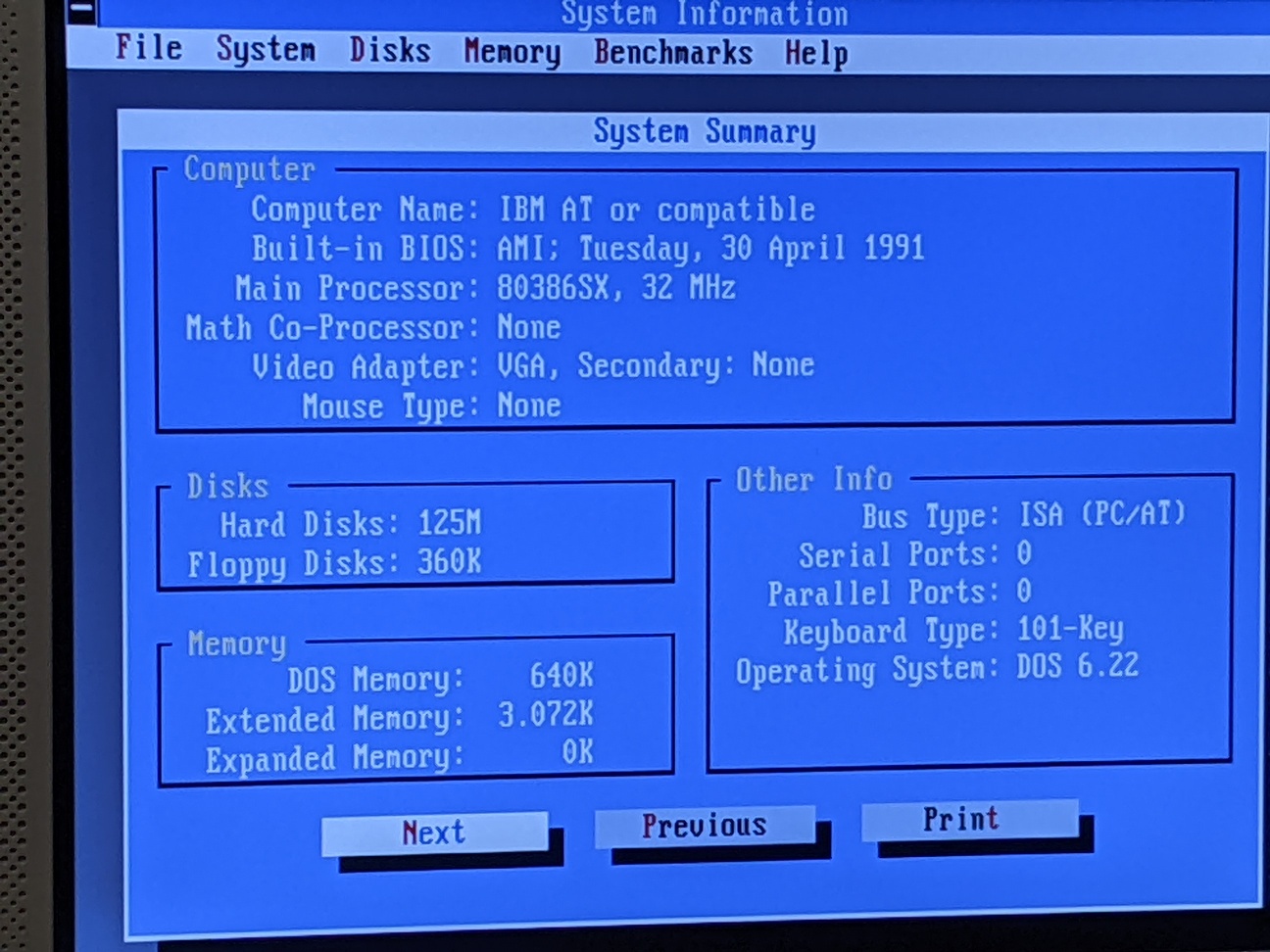

Für DOS kamen dann 4MB RAM und die 128er CF Karte rein.



Fazit: Brett rennt mit den anderen Roms, die kein AMI sondern ein Phoenix Bios enthalten. Tests mit 33MHz kommen logischerweise auch noch. Mal sehen, ob das Brett das packt.


Frage: Wer kann mir die Phoenix BIOS Roms klonen? Auslesen mit romdumpr funktioniert leider nur bedingt. Romdumpr erzeugt nur eine Datei anstatt zwei Dateien für die zwei Roms.

Edit: Das sind die EPRoms des AMD Boards. Einer oder beide haben ein Problem - irgendwie
https://www.microchip.com/content/dam/mchp/documents/OTH/ProductDocuments/DataSheets/11001N.pdf



[Stratotanker]

Update zum Board. Ich habe jetzt "komischen" Roms in das Intelbrett gesteckt. Aber da funktioniert auch nichts. Wie es aussieht, wird ein ganz spezieller Keyboard Controller benötigt. Möglich, dass aus dem ROM Daten in die 128Byte RAM des Keyboardcontrolers schreiben will. Da muss ich mal etwas forschen.

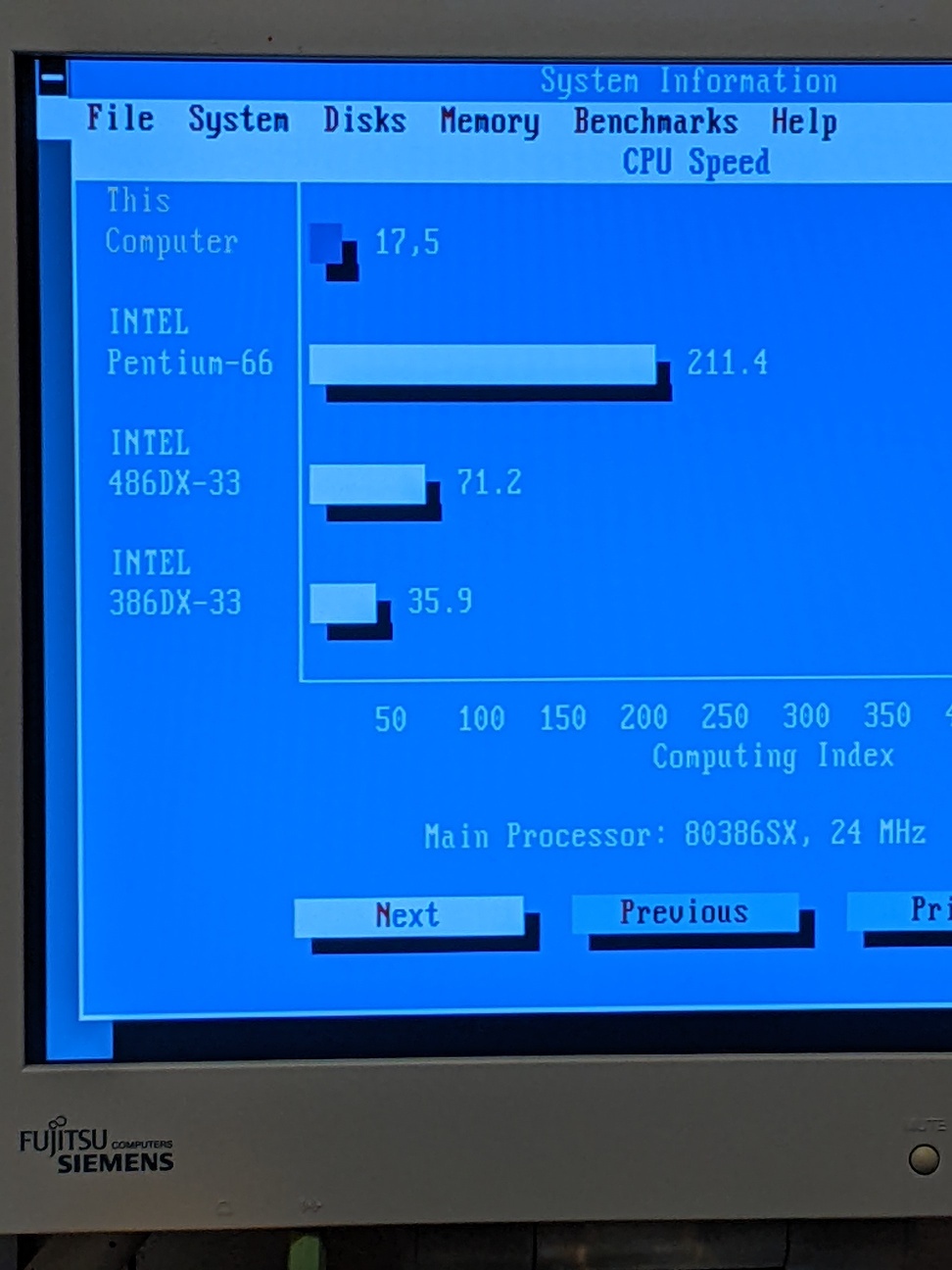

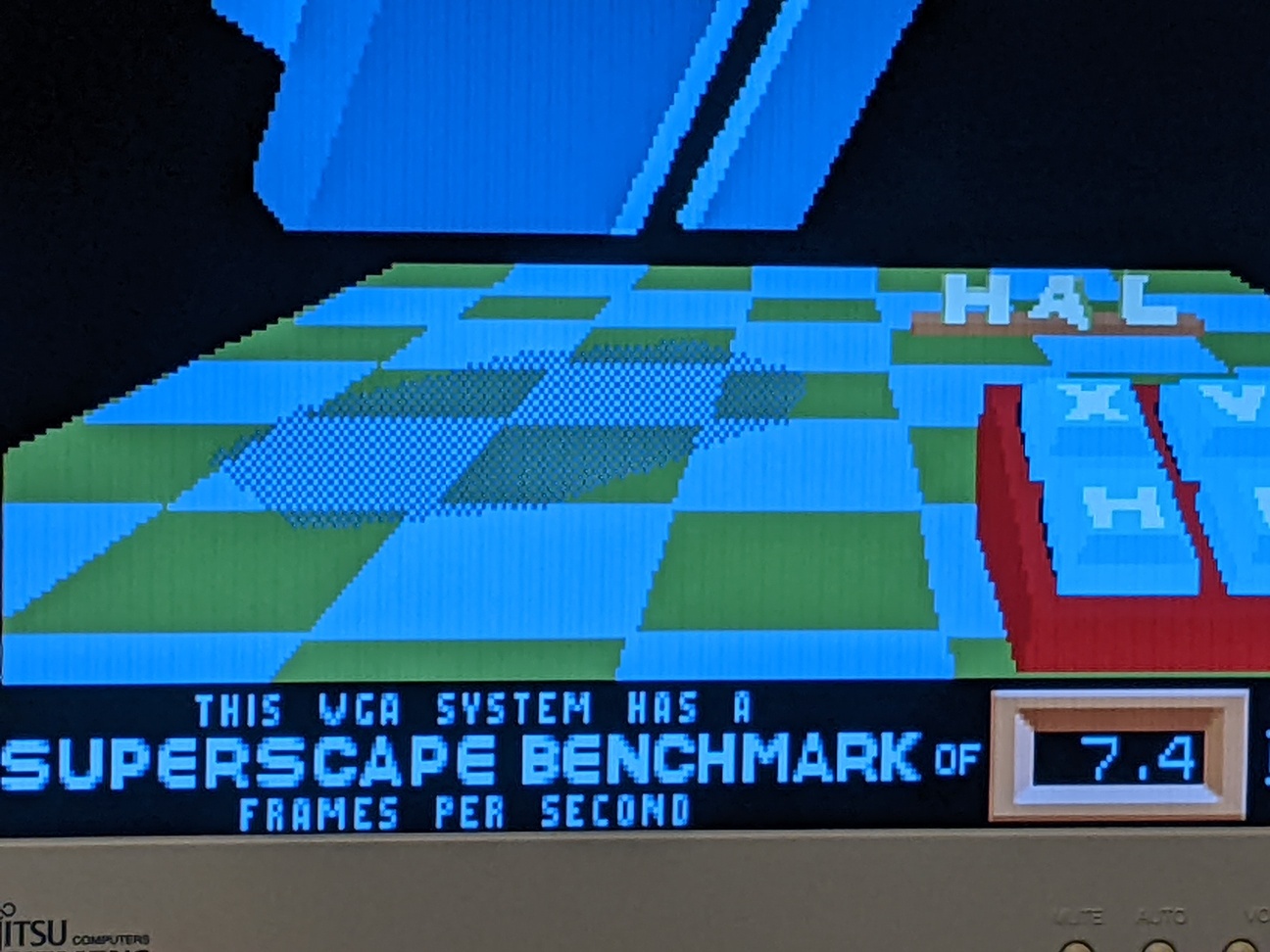

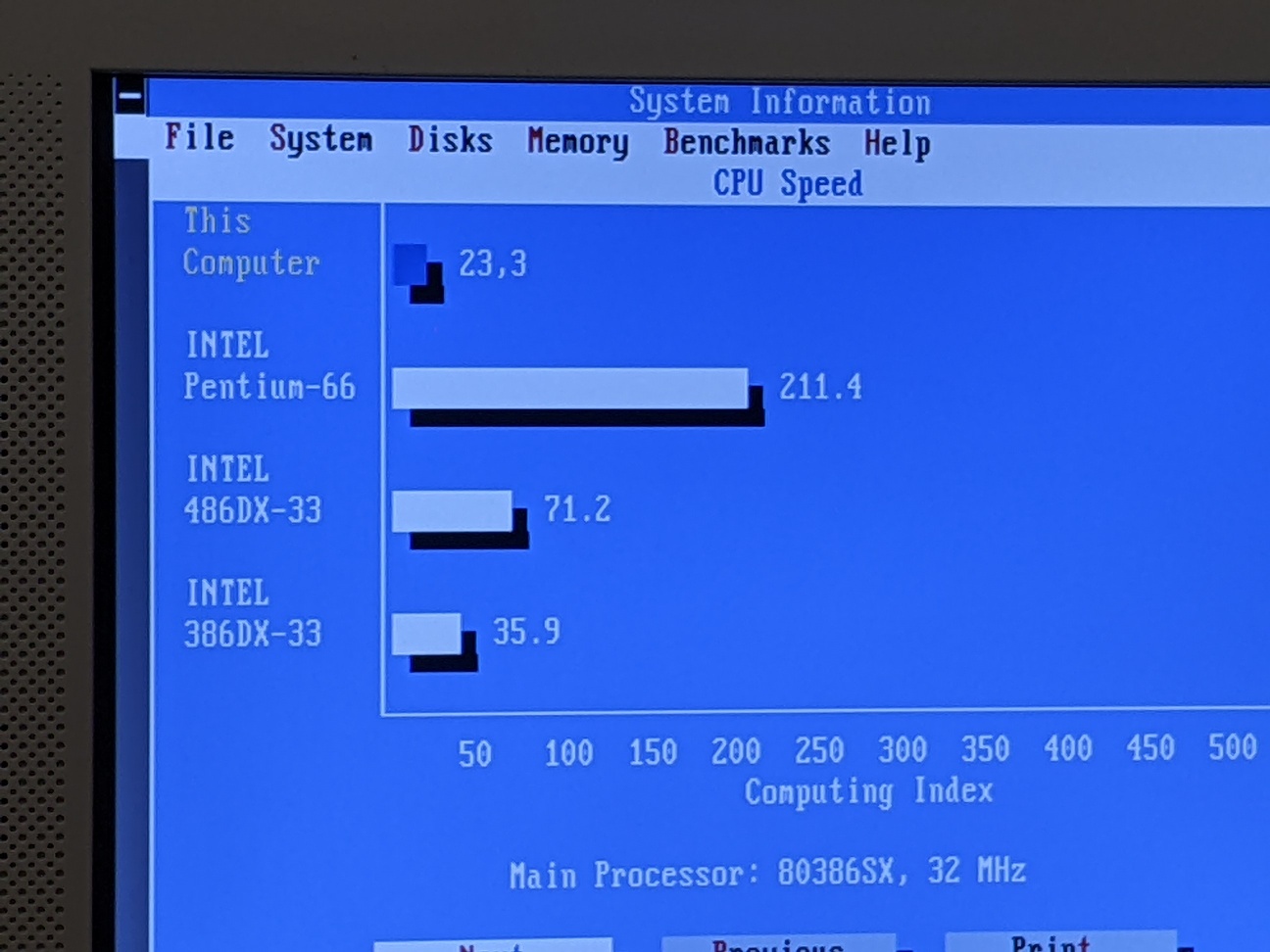

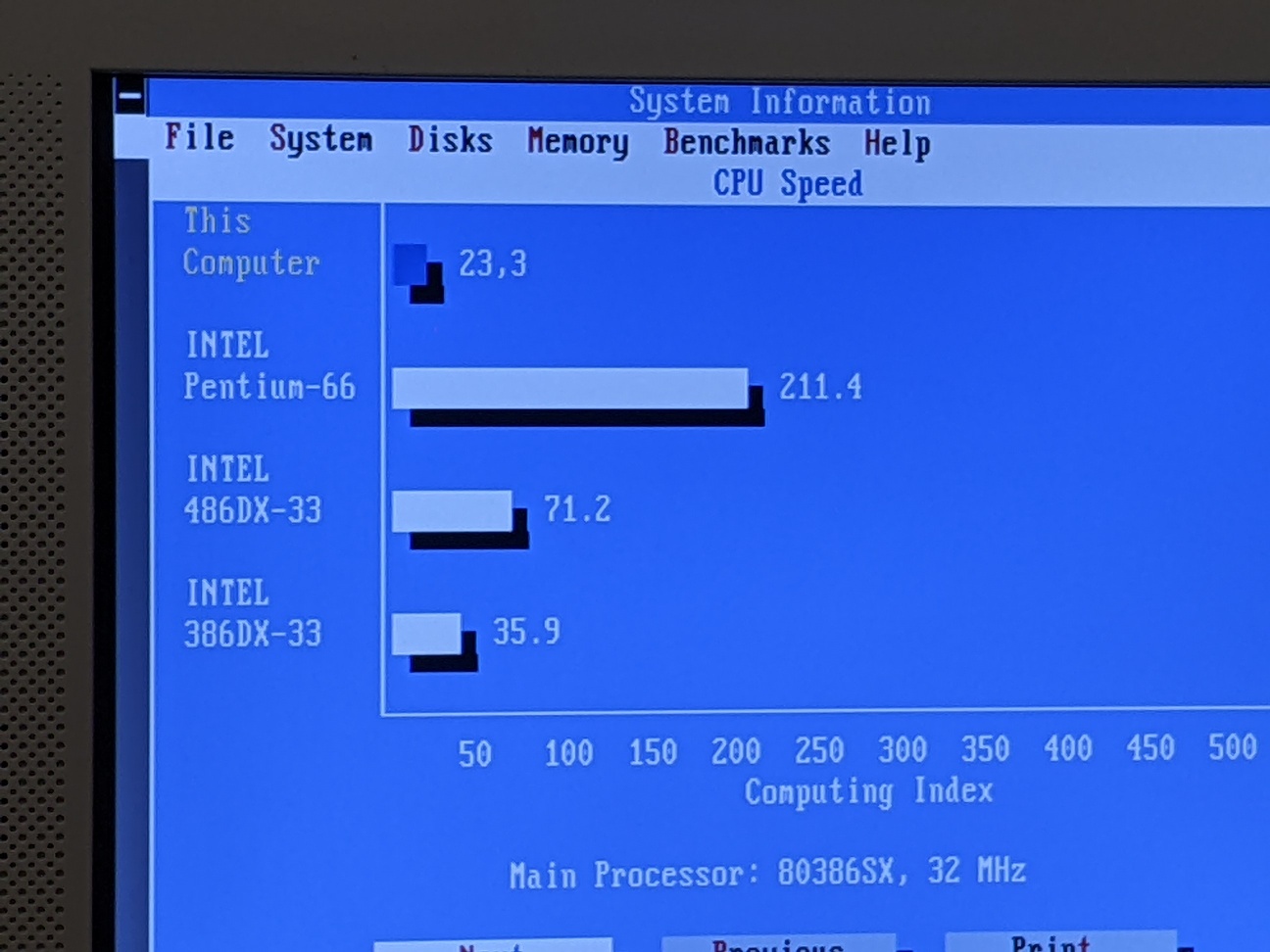

Ansonsten ist der AMD SX-25 auch glücklich mit 33MHz. Alle Benches aus dem Phil Paket liefen durch.



Doom in Minimum brauchte 4849 realtics --> ca 15fps

Frage: Um die Phoenix Bios ROMs zu klonen, brauche ich leere Chips. Taugen die hier?

https://www.ebay.de/itm/36480706727...S34gB2BhW8BY8Zua0uP/QZWA==|tkp:Bk9SR9zF_NOBZA



[Masterchief79]

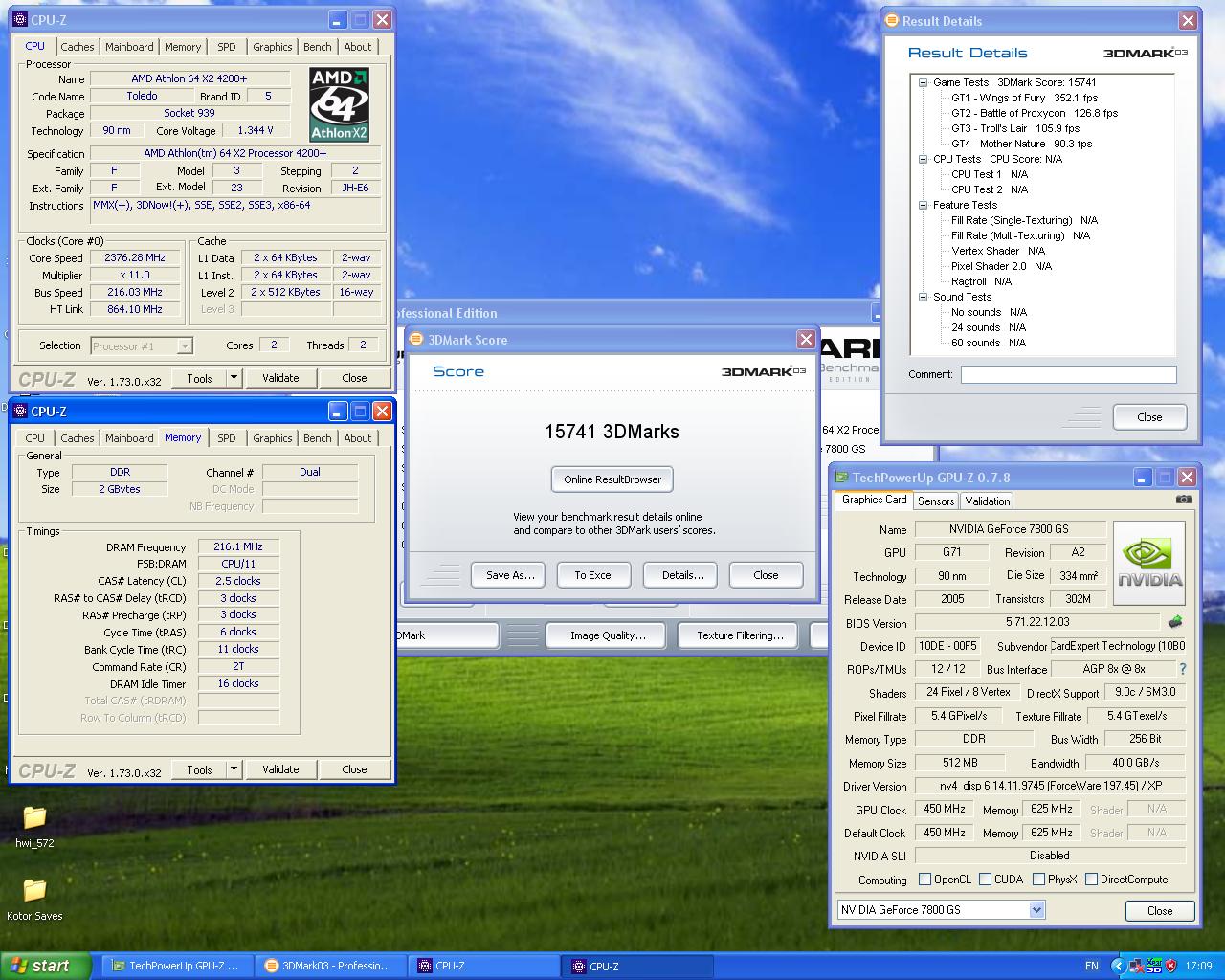

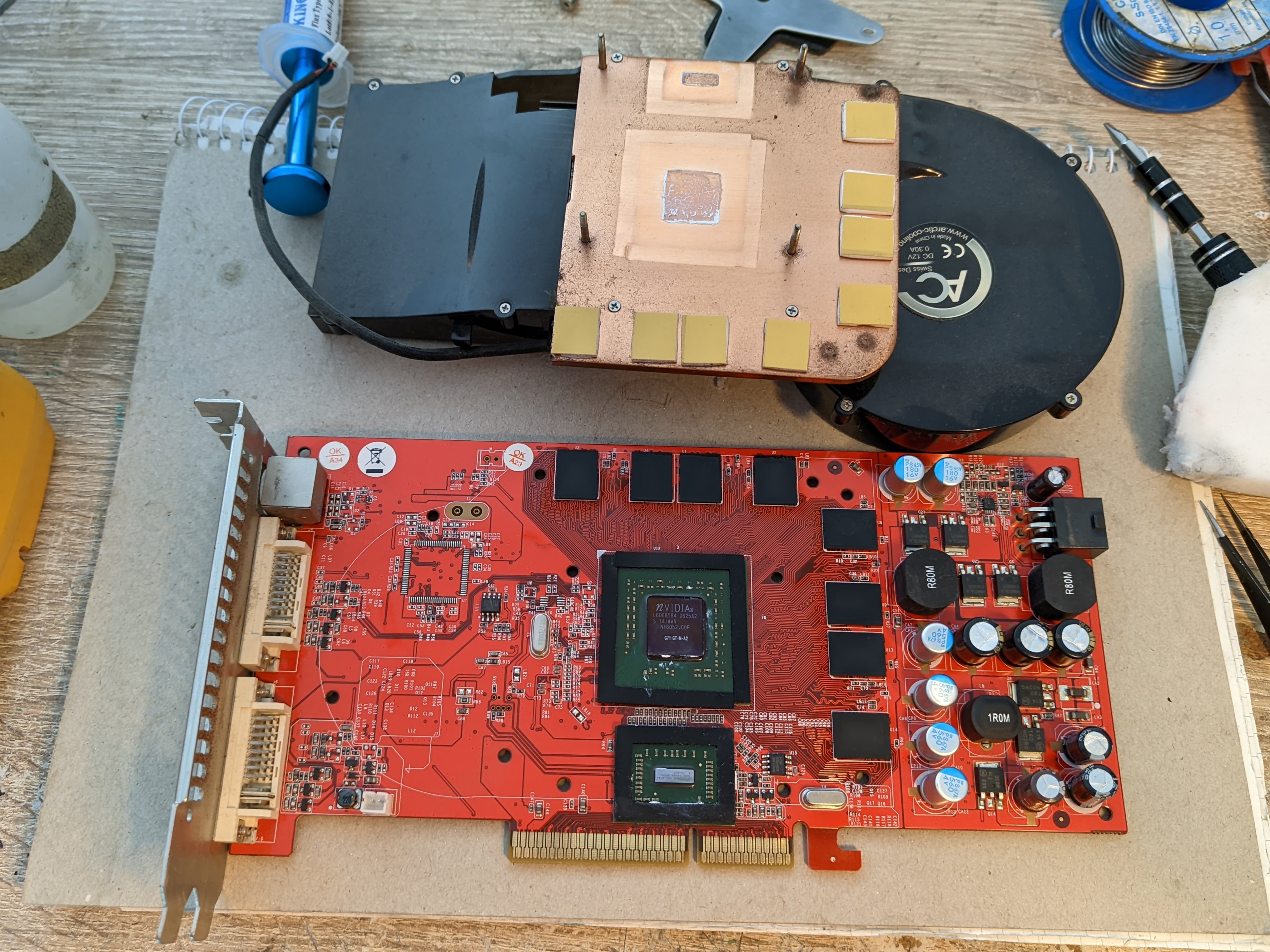

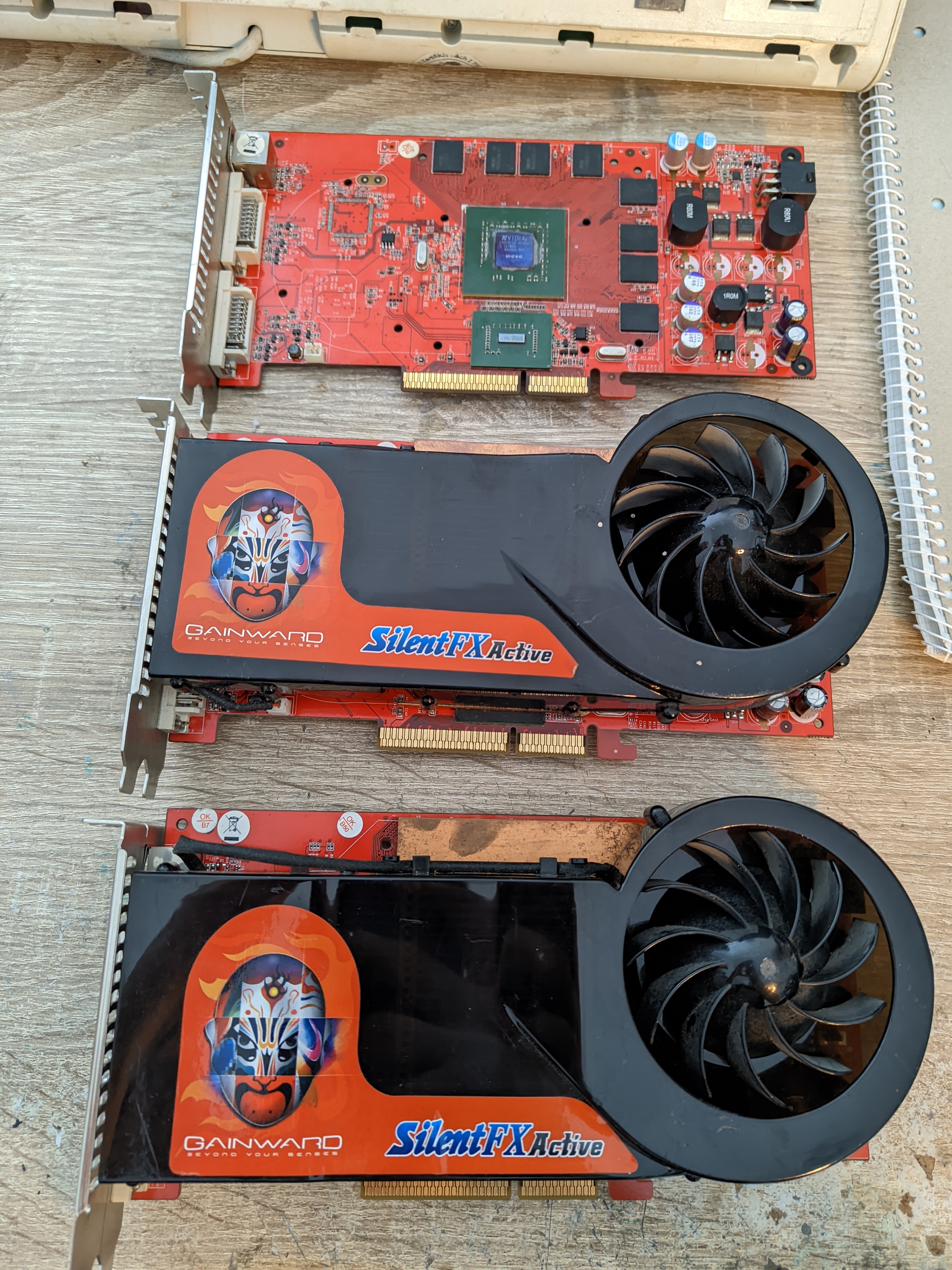

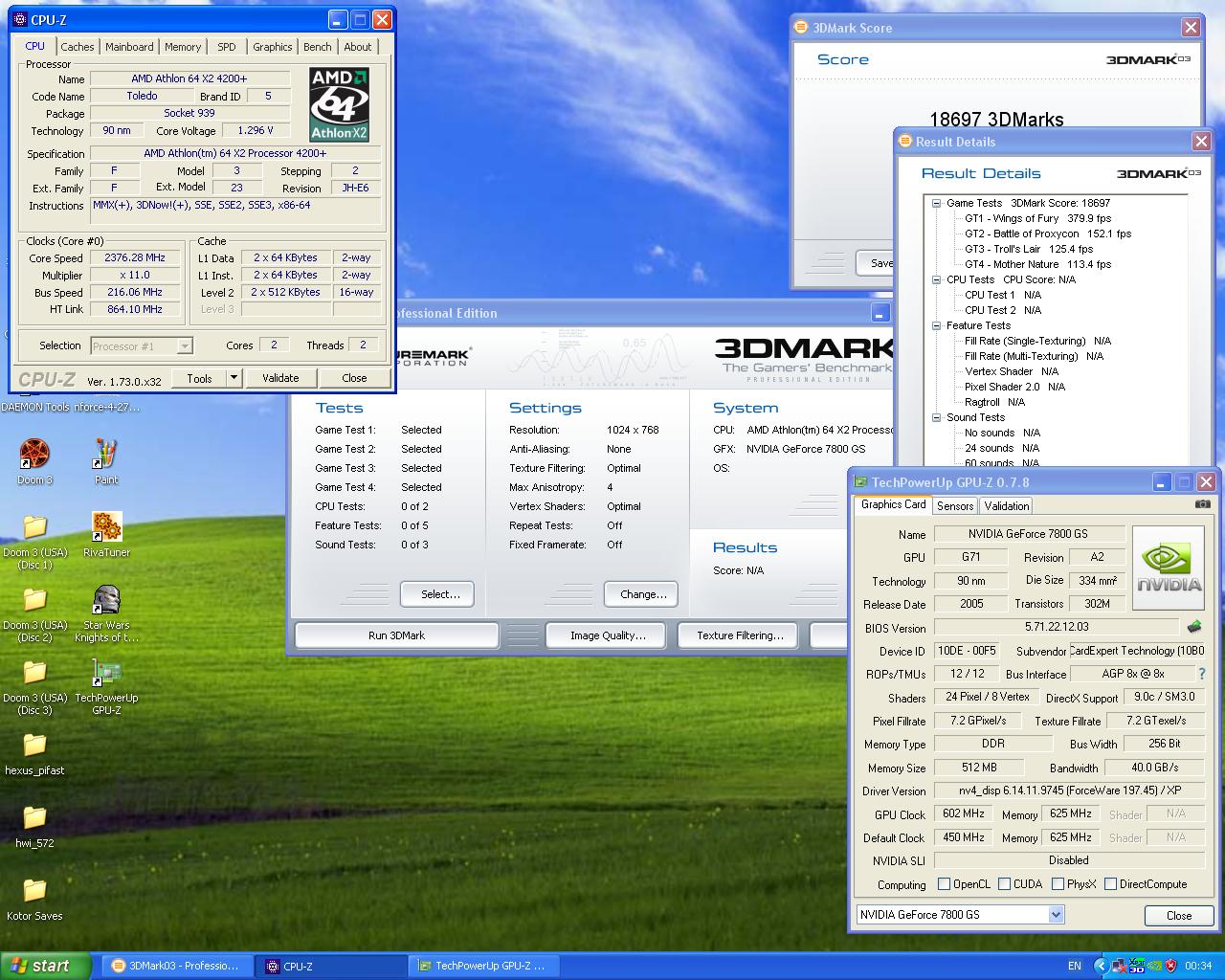

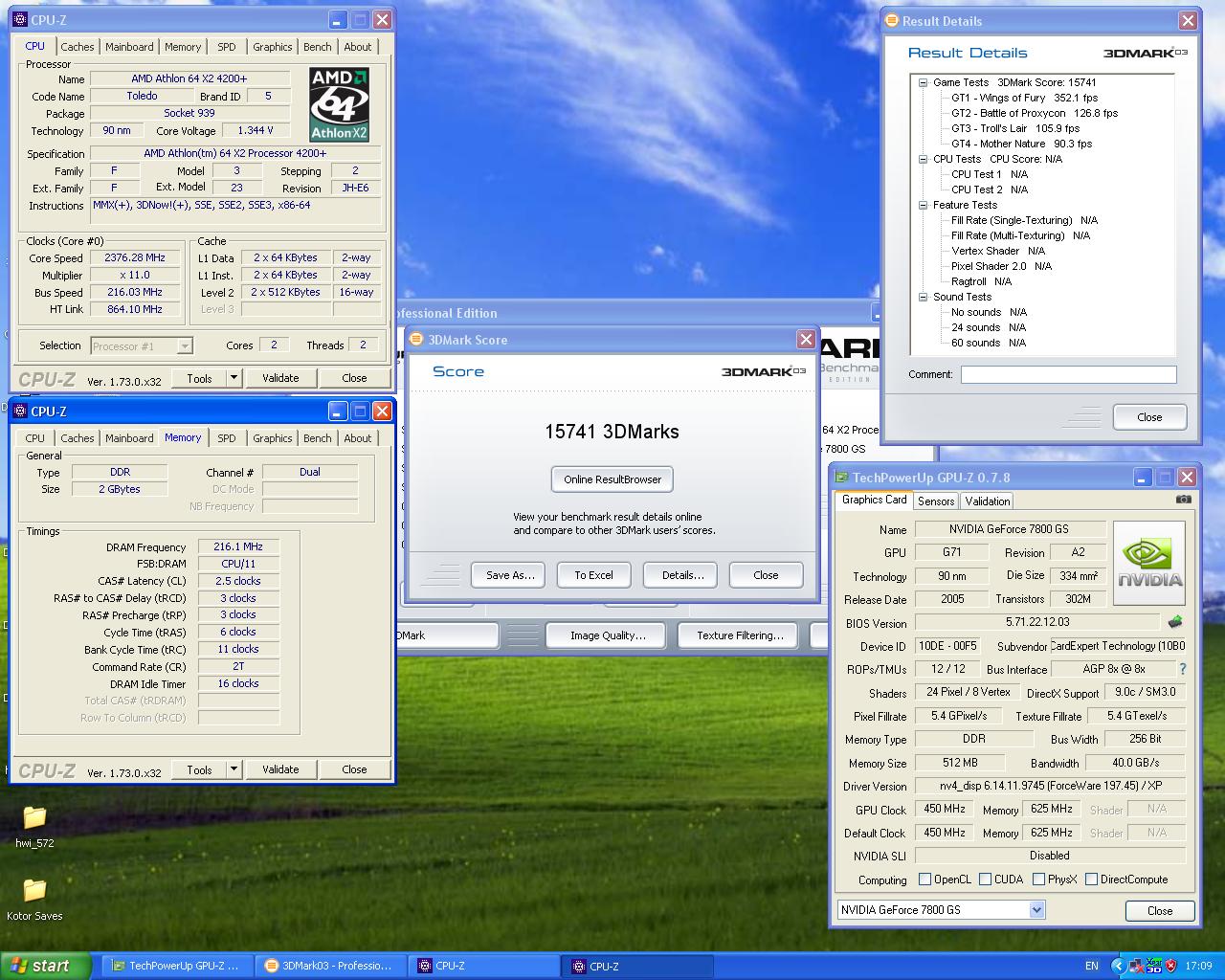

Beim dritten Versuch endlich mal eine funktionsfähige Karte erwischt... ^^ Gainward 7800GS AGP 512MB

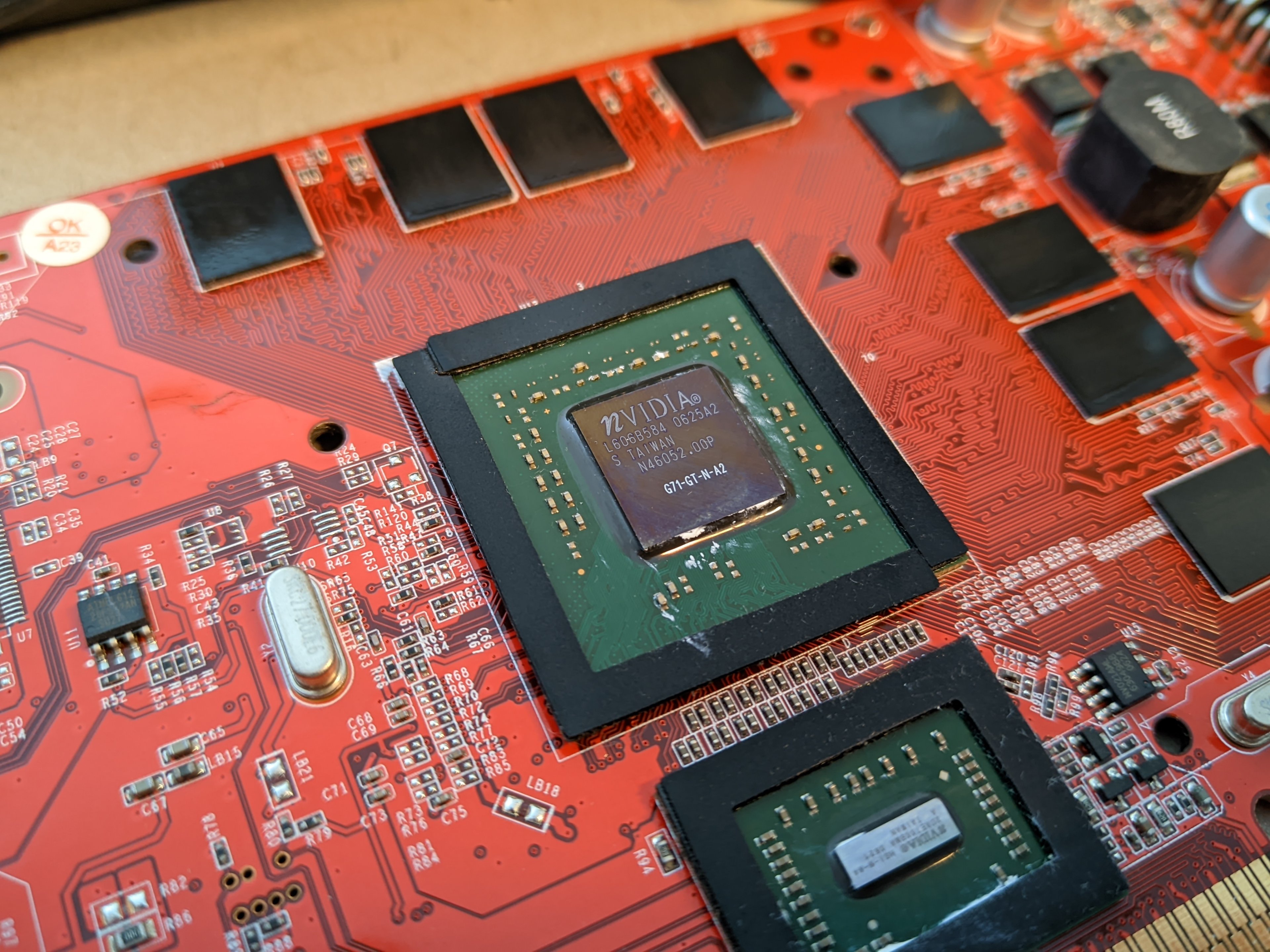

G71 "GT" GPU installiert, also mit allen Pixelpipelines und Vertexshadern. Wäre die Frage, ob man die ROPs und TMUs noch von 12/12 auf 16/24 freischalten kann - dann wäre sie im Prinzip nicht mehr von einer 7900/7950GT zu unterscheiden.

G71-typisch geht auch einiges an Takt, mehr bis jetzt noch nicht getestet.


Mal sehen, ob ich die andere Karte noch wieder hinbekomme.



[zogger CkY]

Wäre die Frage, ob man die ROPs und TMUs noch von 12/12 auf 16/24 freischalten kann - dann wäre sie im Prinzip nicht mehr von einer 7900/7950GT zu unterscheiden.

Nein, Die wurden per Lasercut getrennt. Das Freischalten funktionierte nur bei NV41 und teilweise bei NV45



[konkretor]

Ich brauch das unbedingt!!!



[Karre]

P2 133 oO



[24784ds]

Jup, sowas gibt's nicht. Ist halt ein Klamath/Deschutes mit 2x Multi und 66MHz FSB. Triggert vielleicht ein Gespräch unter Nerds wenn man das Shirt trägt

Und ja, ich will auch so ein Shirt ^^



[Karre]

Joa. Ein haben wollen Reflex hab ich auch..
Zumal BX6



[andi_sco]

Und selbst drucken lassen? Gibt ja genügend Anbieter



[Felix#]

P III-S würde dem Shirt auch ganz gut tun. Aber ansonsten mega hot!

Trage ja sonst selten son Kram, aber das hat schon einen mega Nerdfaktor. Yeah.



[Zock]

@Felix# Natürlich kommt nur der PIII-S in frage was auch sonst Der King 👑



[Karre]

Soll ich mal einen Screenshot von einem P3B-F mit 1400s und 1024 MB machen?



[Zock]

@Karre
Nein nützt ja nichts jeder hat da seinen eigenen Favoriten gegen einen 486 DX4 hätte ich auch nichts einzuwenden.
Das wäre schwer umzusetzen als CPU Name müsste man sich was eigenes einfallen lassen.

Itanium



[d2boxSteve]

Itanium wär toll :=)

Ich könnt evtl. einen von einem Powermac G5 mit Betreiebsystem "MorphOS" beisteuern, da sind 2 IBM PowerPC drin mit 1,8 GHz :=)



[NiXoN]

geiles Shirt. Gibt's einen Link dazu?

die Details wären mir fast egal, aber das Bild werden viele erkennen

Mega Sache



[konkretor]

Link habe ich keinen dazu, war auf Twitter(X) nen Post. Sieht nach USA aus weil $ auf dem Preisschild steht.


Hier mal ein spannender Link zum Thema Pentium Overdrive und Sockel 8 mit 6 Sockeln auf einem Board
richtig nerdig

https://www.cpushack.com/2020/05/13...t-home-the-story-of-a-6-cpu-server-from-1997/



[Stratotanker]

Wieder ein kleines Update zu den beiden 386SX Boards. Ich habe mir jetzt doch einen T48 Programmer gekauft und damit die ROMs ausgelesen und miteinander verglichen. Ergebnis ist, dass das Low Rom zwar perfekt gelesen werden kann aber ein Bitfehler vorliegt, der möglicherweise wegen der Prüfsumme zu einem Codeabbruch führt, da der Fehler im BIOS String sitzt und keine wichtige Funktion haben dürfte.

Vergleichen der Dateien hlh386sc_mc3_27C256@DIP28.rom und TMS27C256-3.ROM
***** hlh386sc_mc3_27C256@DIP28.rom

3-14D17-0011039(T8X
2H000-00-000-000
***** TMS27C256-3.ROM

3-14D17-0011039-T8X
2H000-00-000-000
*****

Im Hexeditor ist die "(" als 2D drin und der "-" als 28. Damit sind mind. 2Bits auf 1 statt auf 0.

Wo bekomme ich jetzt schnell, günstig und zuverlässig ROMs her, um einen neuen Baustein zu schreiben?



[max_80td]

Hi,

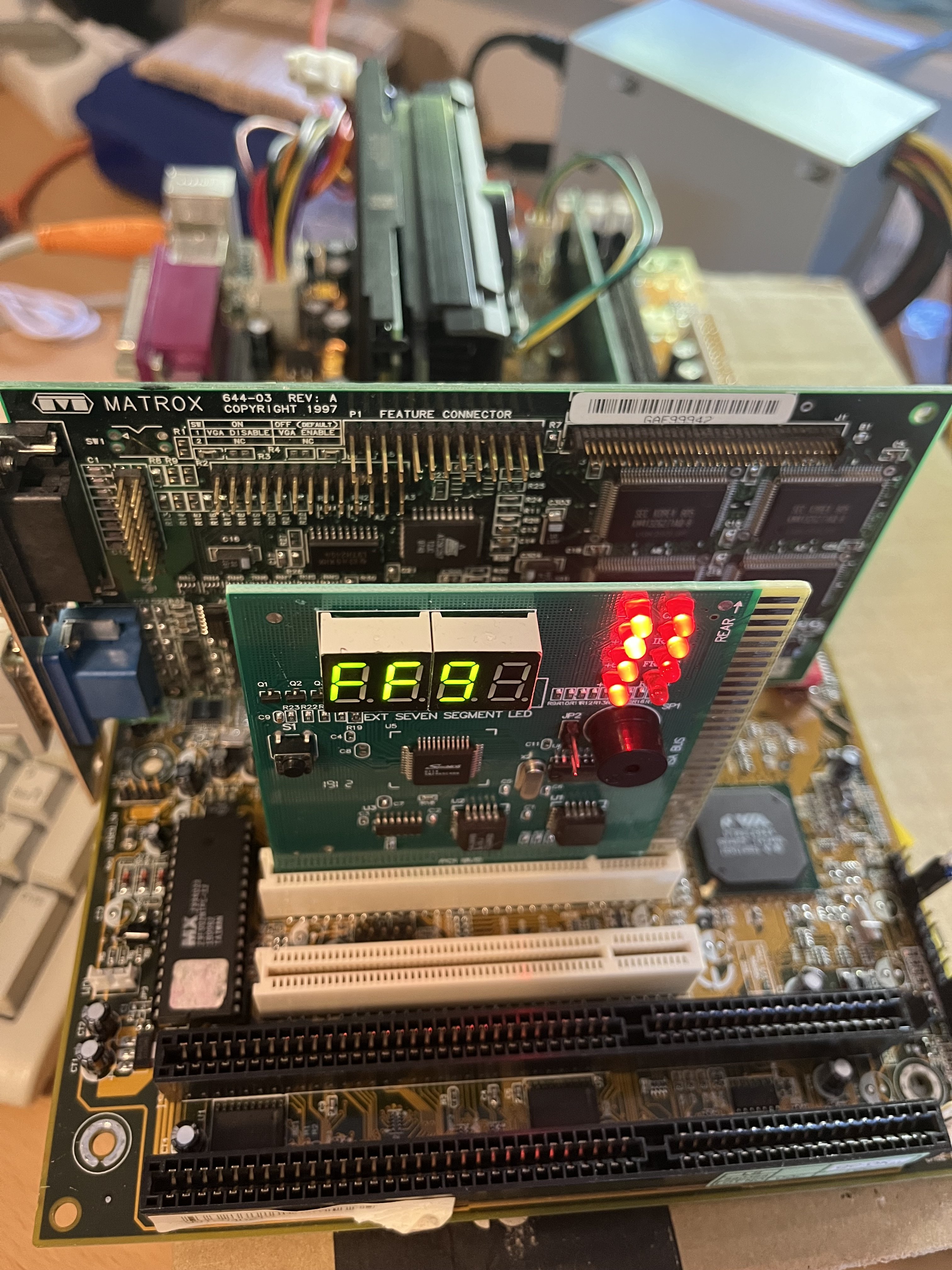

So das Luckystar Mainboard läuft.

Board war natürlich tot, obwohl lt. Verkäufer natürlich funktionsfähig aber nicht getestet! 😂😂😂😂

Nunja ein bisschen rumprobiert und es tat sich nichts, Board unter dem Mikroskop untersucht aber nichts gefunden.

Dann wie üblich wollte ich mal nachsehen was das BIOS macht und siehe da der Ic konnte nicht eingelesen werden.

Tja dann hab ich mir ein Spenderboard gesucht, ihr müsst jetzt stark sein:

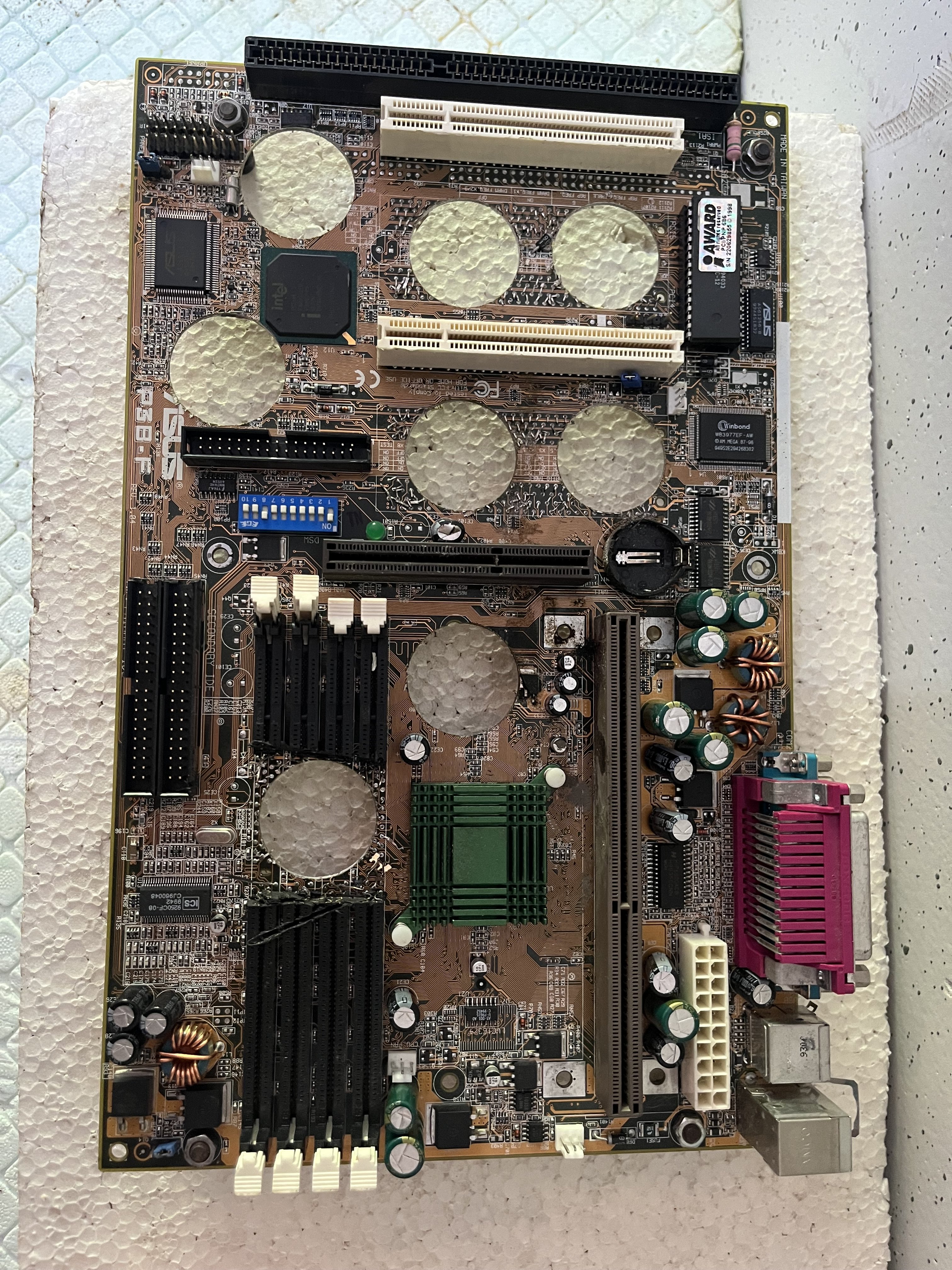

Ja das ist Asus P3B-F, diente bei meiner Polterei vor sehr langer Zeit als Schnaps Brett und wurde mir dann geschenkt. Wenn ich meinen Freunden den Wert von dem Board heute sage, würden sie mich hassen.

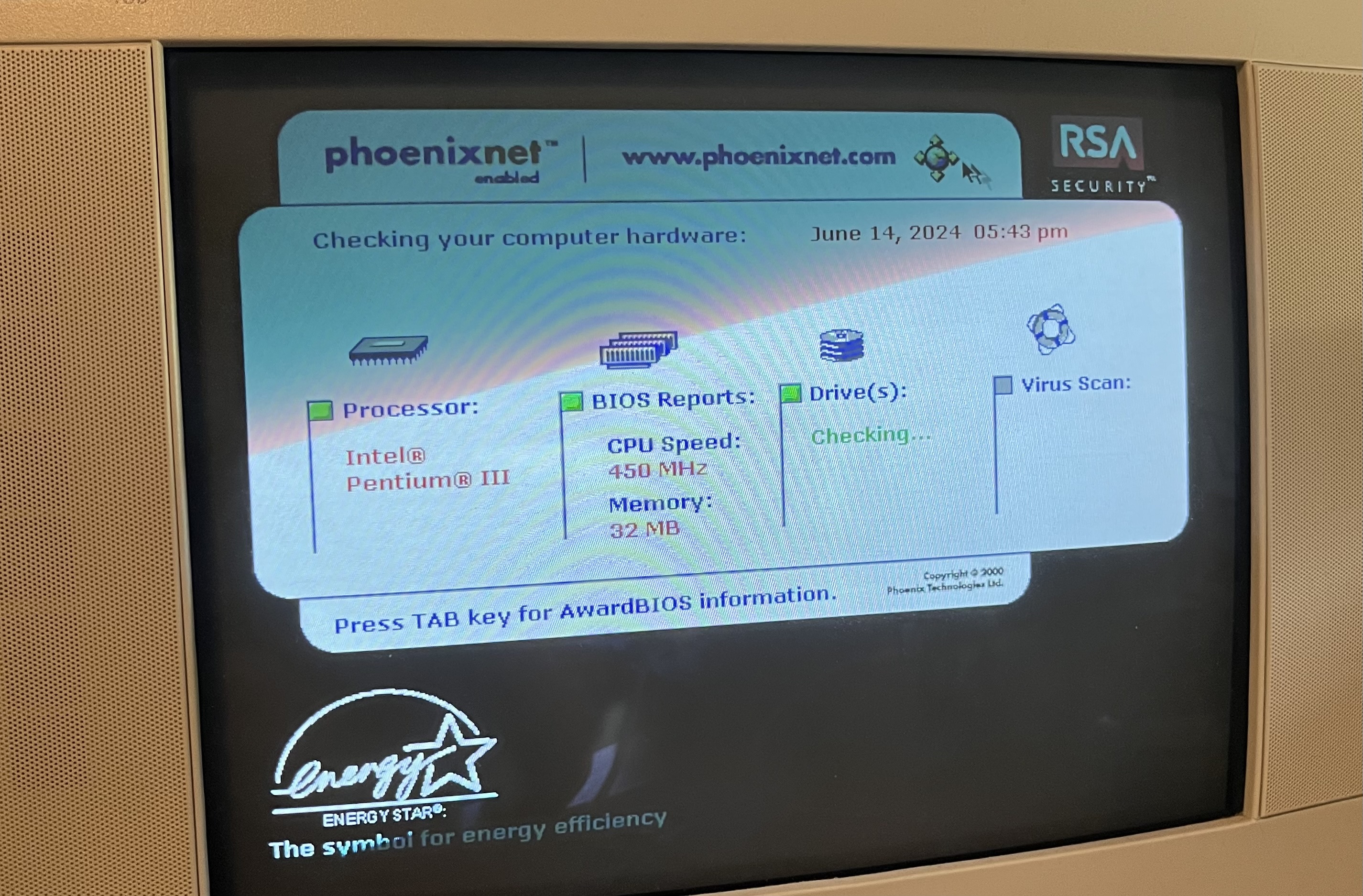

Aber der BIOS Chip war intakt, schnell die Datenblätter verglichen, sollte passen, somit BIOS vom Luckystar raufgeflasht und schon ging das Board.

Die Prozessoren funktionieren bis auf zwei, der 650Mhz und einer der 450Mhz wollen nicht, auch nicht in einem funktionierenden P3B-f.
Keine Ahnung was damit gemacht wurde, aber sind die ersten zwei defekten P3 Slot CPUs die ich kenne.

Bg
Max
