Der Retro-Hardware Bilderthread

50W Lüfter ist schon sehr serious :D
andi_sco schrieb:
Holy Shit, willst du damit die FX 5800 overclocken?
Da bin ich zufällig gerade bei :D
Naja, "nur" die Quadro-Version, aber wenn alles nach Plan läuft, baue ich sie zur FX5800 Ultra um. Kommt drauf an, ob der Speicher die Taktraten schafft (von 300/300 auf 500/500).

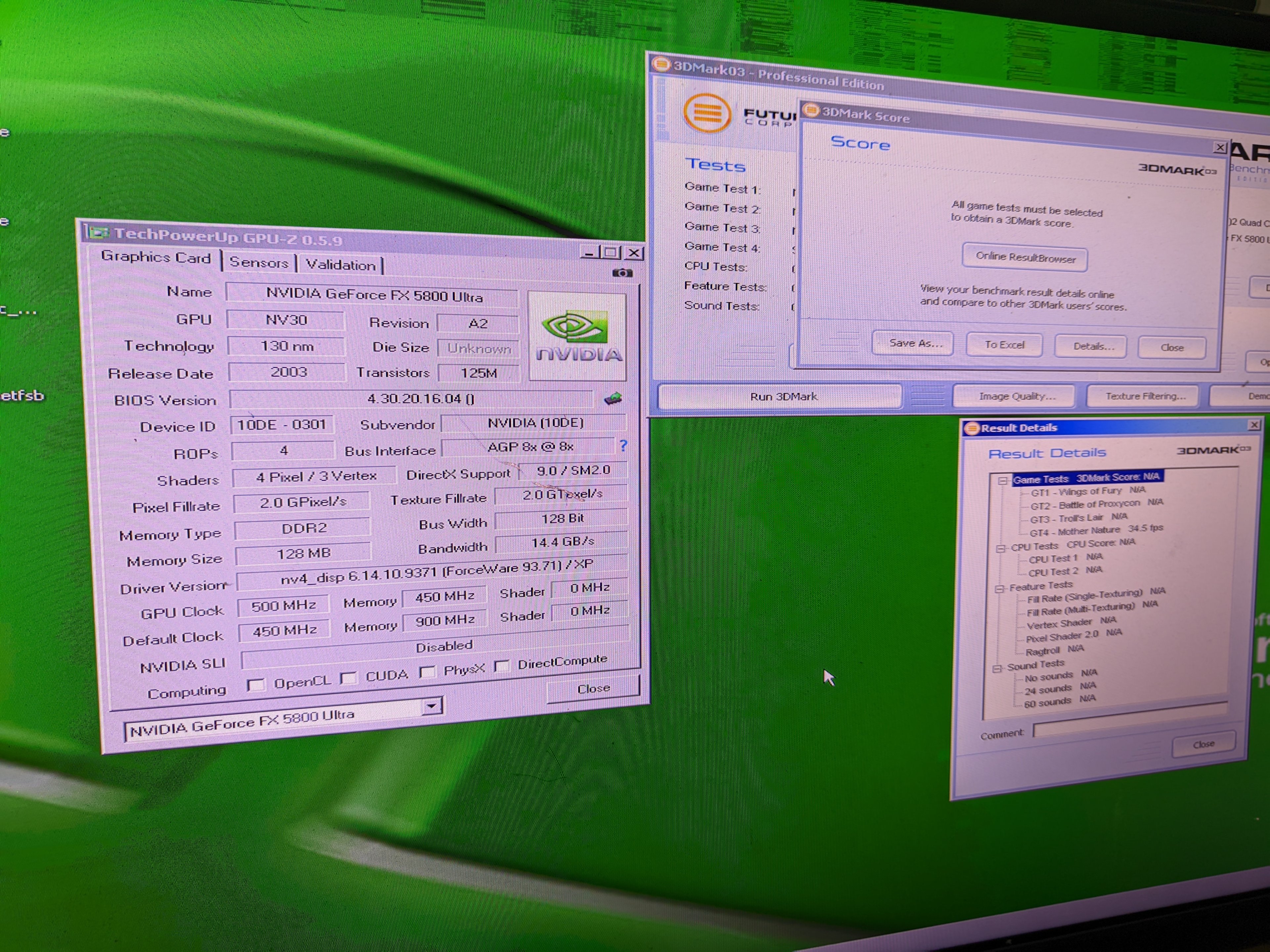

Dafür muss ich die Speicherspannung und ggf. die Timings noch anpassen. 500/450 läuft schon mal:

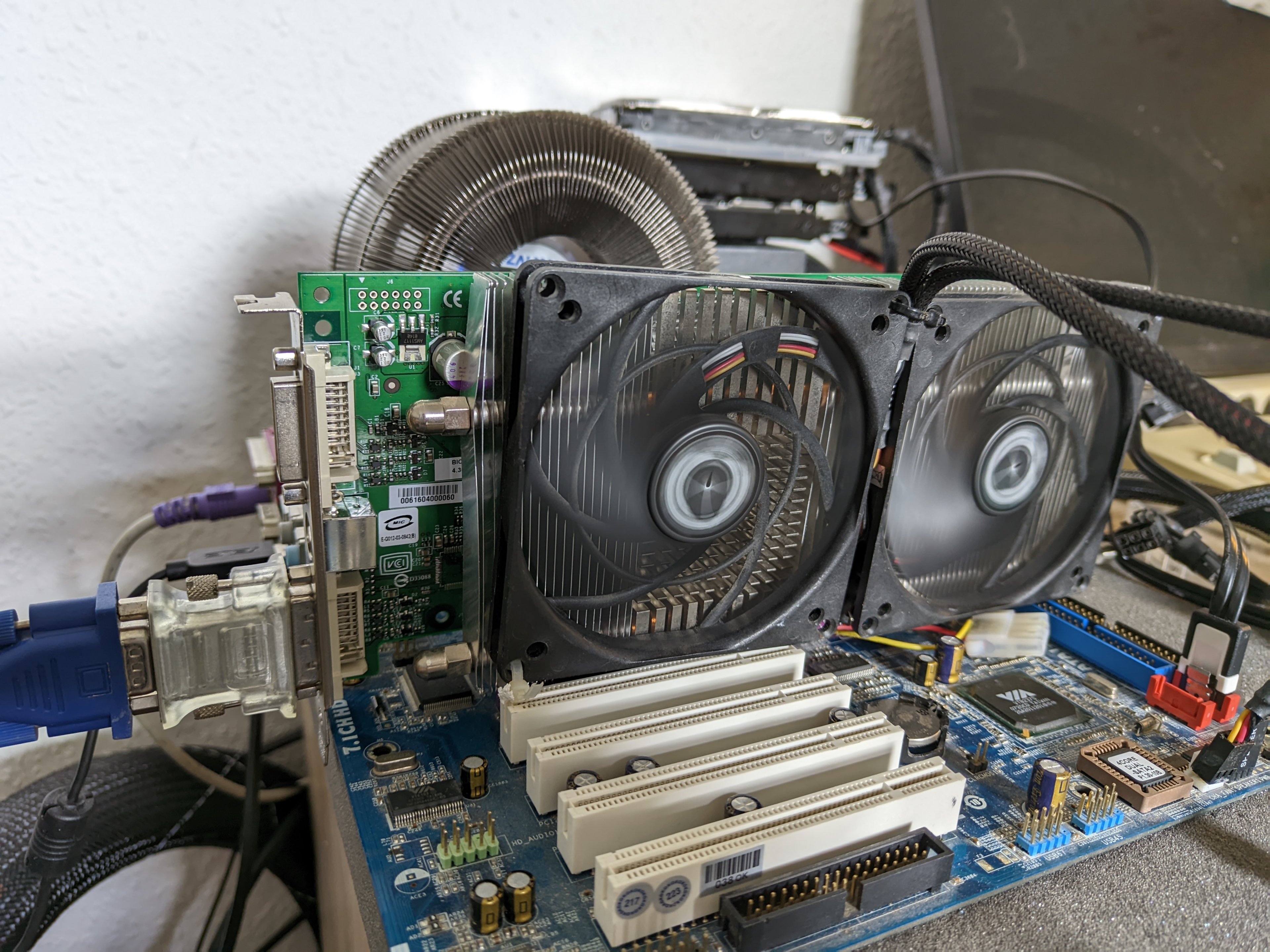

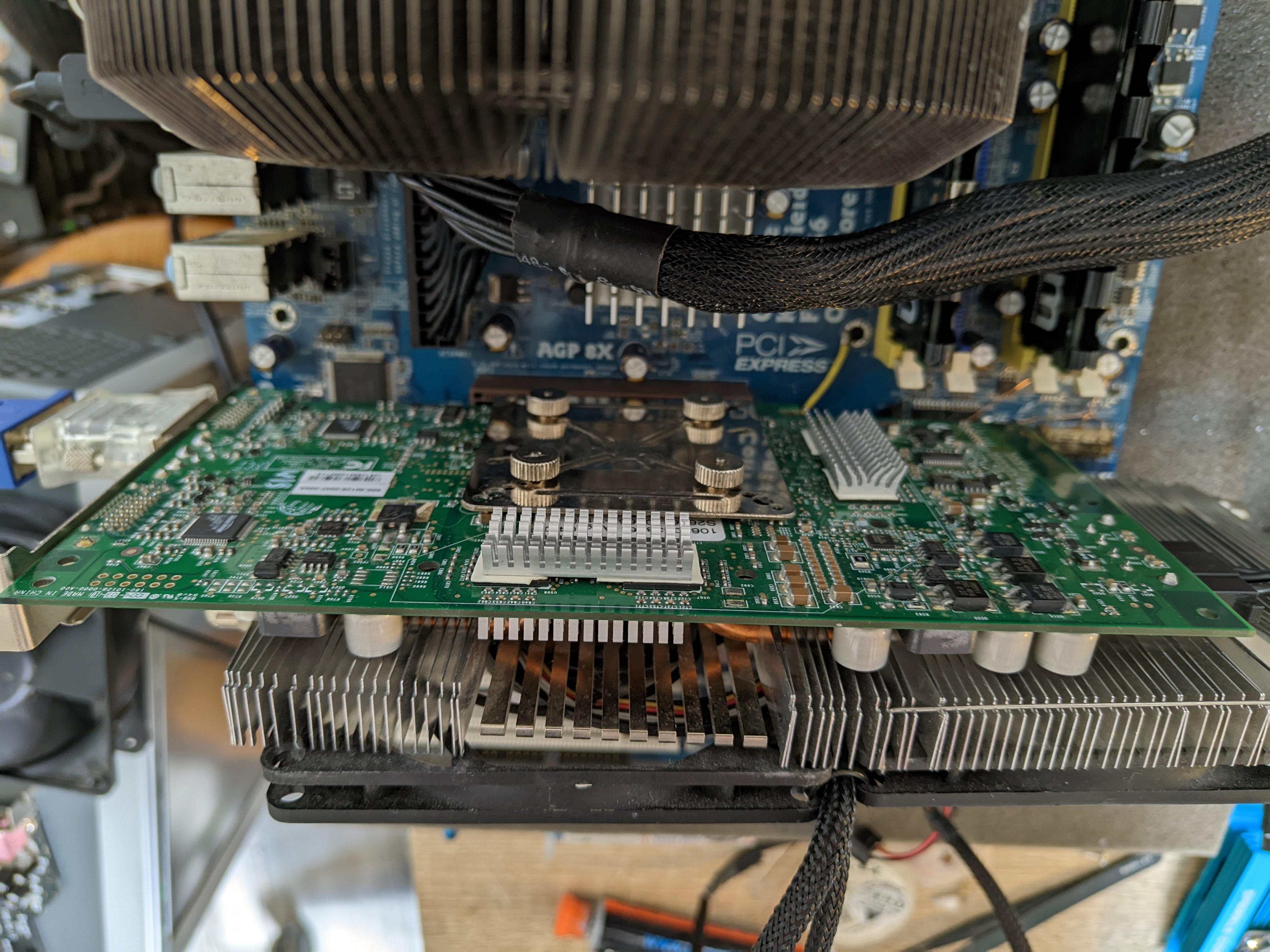

Außer dem Musashi passt echt kein Kühler auf die Karte drauf.
Falls noch jemand einen Zalman VF-700 oder VF-900 rumliegen hat, den würde ich euch abnehmen ;)
(Z.B. so oder so)


Edit: Ach so, bevor irgendwer was sagt, der Monitor hat ne Macke - sind keine Bildfehler :D

Edit2: Geht doch mit 500-500 als vollwertige Ultra :)

Details zum Umbau:
https://www.hardwareluxx.de/communi...x-bastelthread.1224414/page-313#post-30428425

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: Whetstone, Sgt.Rheinstein, kryzs und 8 andere

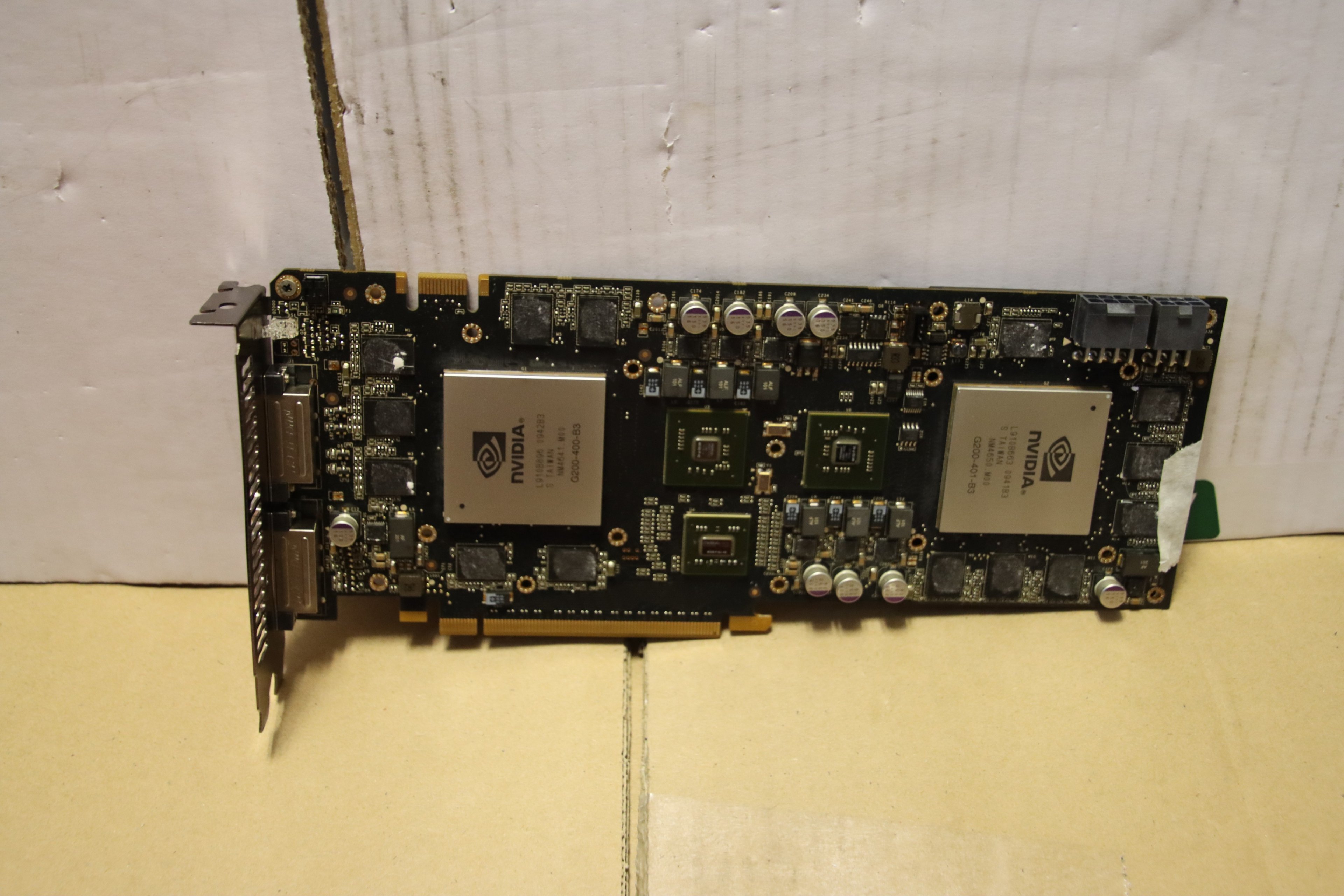

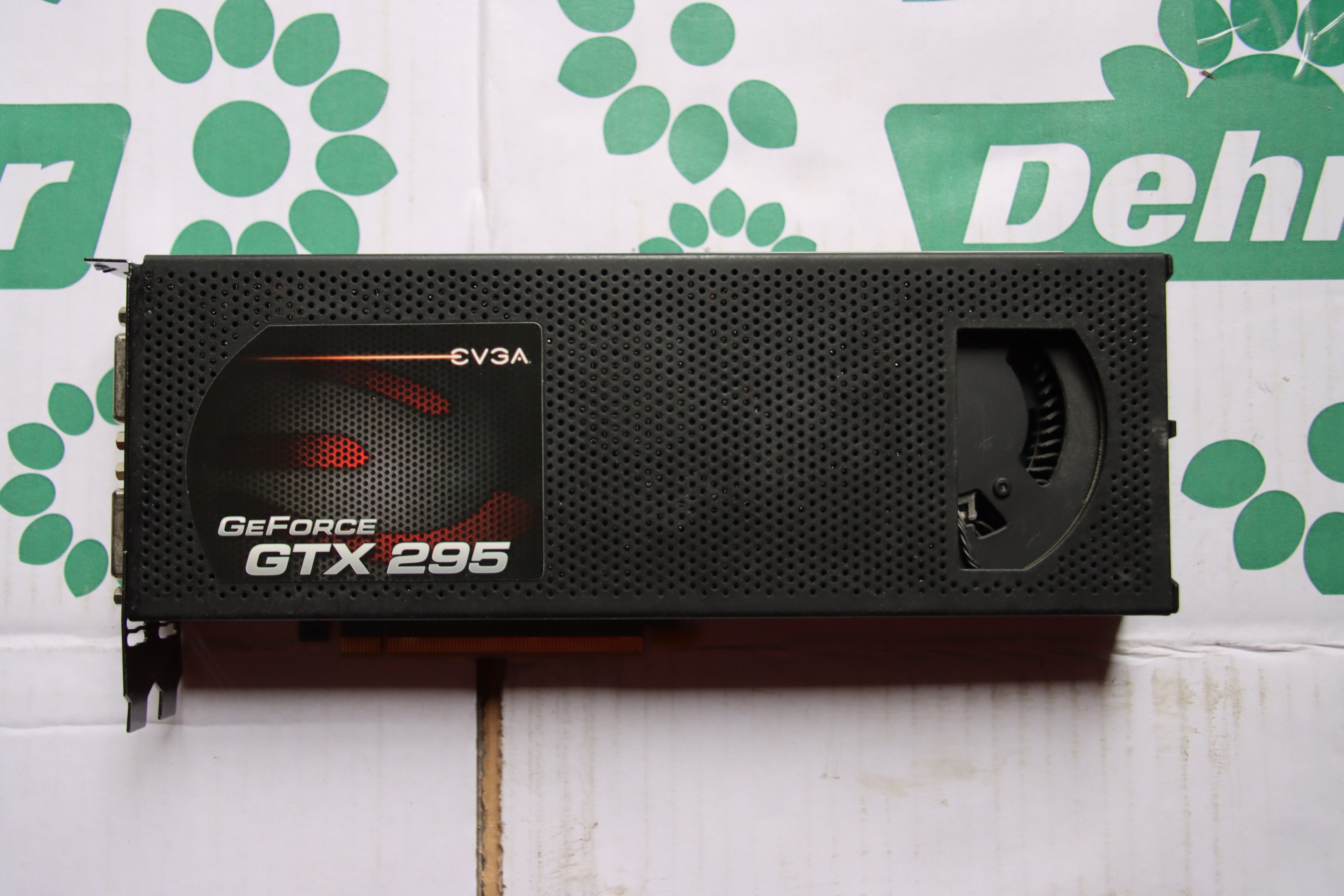

Frankenstein Karte mit GPU und PhysX PPU beim der8auer:

  • Gefällt mir
Reaktionen: Whetstone, LETNI77, Iceman87 und 4 andere
@Masterchief79 Nicht schlecht was die Karte da leisten muss. Da bekomme ich spontan Lust mein 4Core-Dual und die 5900XT sowie die 5950Ultra auszugraben. Den QX6700 habe ich nicht. Kann nur mit einem Q9400 oder einem Q8400 mit etwas weniger Cahce dienen. Alternativ ein E8500 als schneller Zweikerner.

  • Gefällt mir
Reaktionen: andi_sco

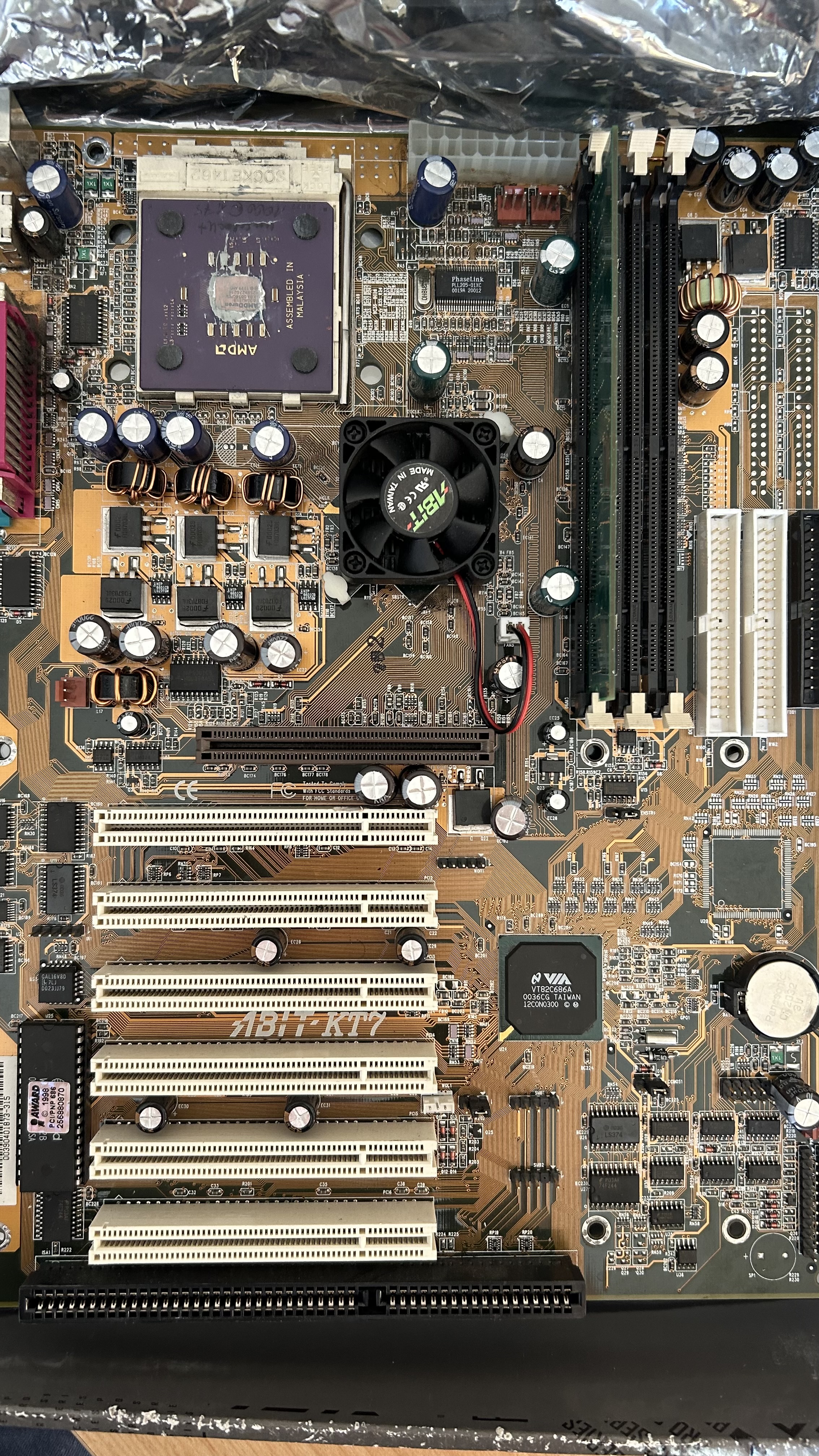

Für mein erstes SockelA System mit einem Duron 700@850MHz hatte ich das Epox 8KTA+ gekauft. Danach habe ich ein gebrauchtes Asus A7V133-C geholt und einen Athlon1000 drauf gesetzt. Beim Asus war der NB Kühler ein totaler Witz. Ein Lüfter in einem glatten Kühlblech ohne Kühlrippen.

  • Gefällt mir
Reaktionen: Iceman87, Butterhützchen, Candy_Cloud und 3 andere
Dafür muss man bei den EPoX immer die Kondensatoren wechseln, nahezu ausnahmslos.
Mein Bruder hatte bei seinem Athlon XP 2000+ das 8K3A+. Waren nach einer handvoll Jahren alle Kondensatoren aufgeplatzt und habe das Teil vor über 15 Jahren entsorgt weil neue Kondensatoren deutlich mehr gekostet hätten als ein anderes Board.

  • Gefällt mir
Reaktionen: Butterhützchen, Candy_Cloud und andi_sco
Stratotanker schrieb:
@Masterchief79 Nicht schlecht was die Karte da leisten muss. Da bekomme ich spontan Lust mein 4Core-Dual und die 5900XT sowie die 5950Ultra auszugraben. Den QX6700 habe ich nicht. Kann nur mit einem Q9400 oder einem Q8400 mit etwas weniger Cahce dienen. Alternativ ein E8500 als schneller Zweikerner.
Die Quadro FX1000 und FX5800 Ultra sind von den Komponenten zum Glück 99% baugleich, obwohl die eine mit 300/300 taktet und die andere mit 500/500. Bei dem Speicher muss man Glück haben.

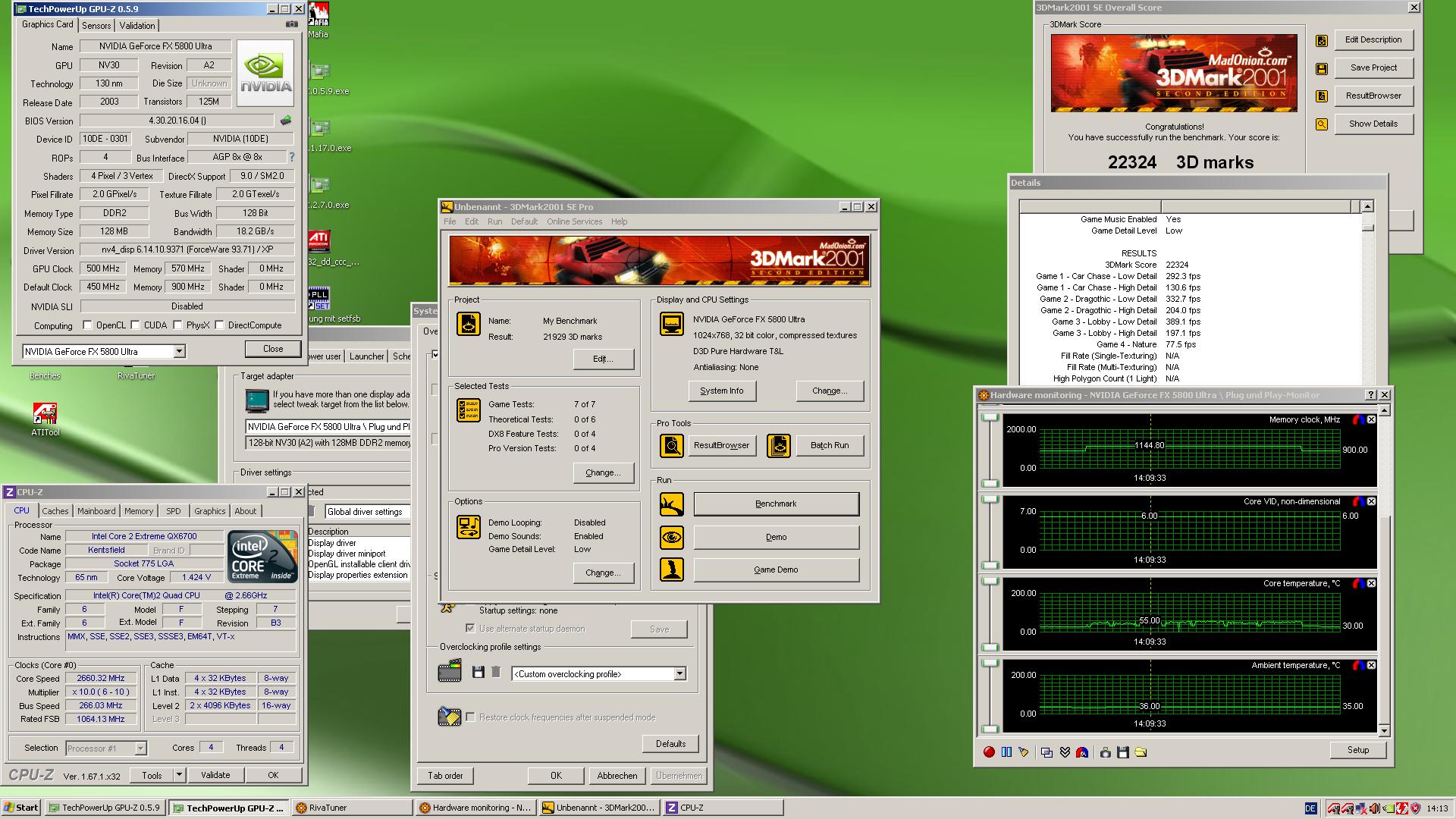

Und ich hatte extremes Glück, denn ausgelotet macht er sogar stolze 570MHz fehlerfrei mit (obwohl ja "nur" Samsung GC20 und nicht GC1K installiert ist):
01 570.JPG


Mehr Materie zu dem Thema im Luxx (von t4ker): https://www.hardwareluxx.de/communi...x-bastelthread.1224414/page-191#post-29388645

Leistungstechnisch bist du natürlich mit den FX59xx Karten besser beraten. Bei den CPUs aufpassen, das ASRock kann nur 266MHz FSB. Daher würden die 45nm CPUs alle sehr niedrig takten, weil die ja schon 333MHz default haben.
QX6700 oder QX6800 bzw. E5800 oder E6500K sind die Geheimtipps für das Board. Oder gleich QX9650/QX9770 wegen offenem Multi.


Noch paar Bilder - ganz unverhofft an die "erste" Ultra gekommen:

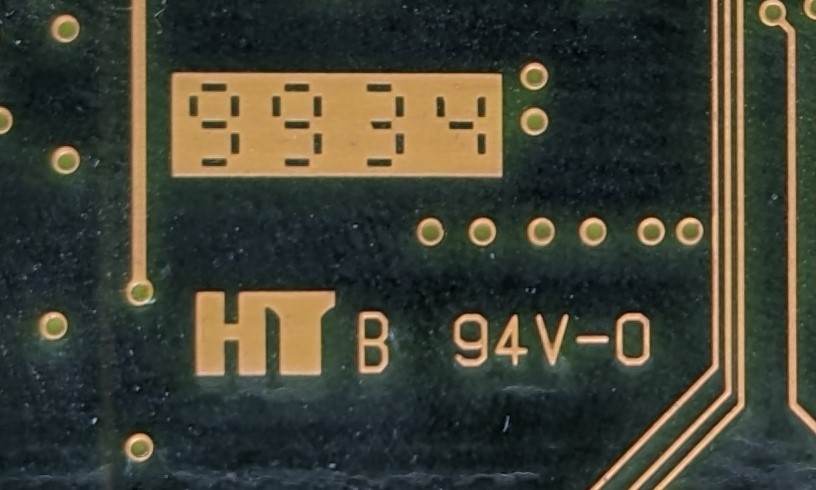

AGC_20240701_171555220 2.jpg

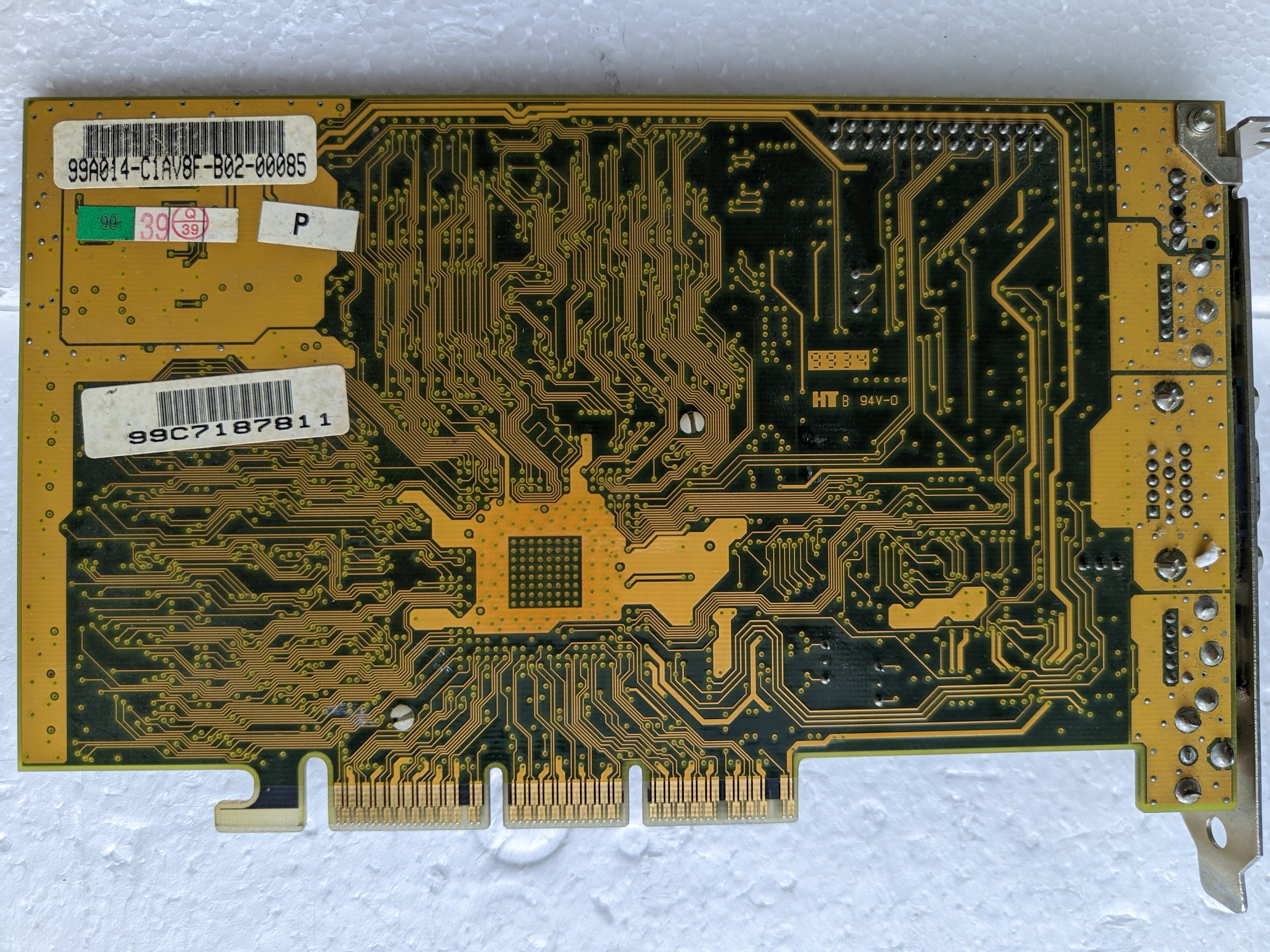

Ich schätze, es können keine Bauteile auf der Rückseite verloren gehen, wenn keine vorhanden sind :freak:

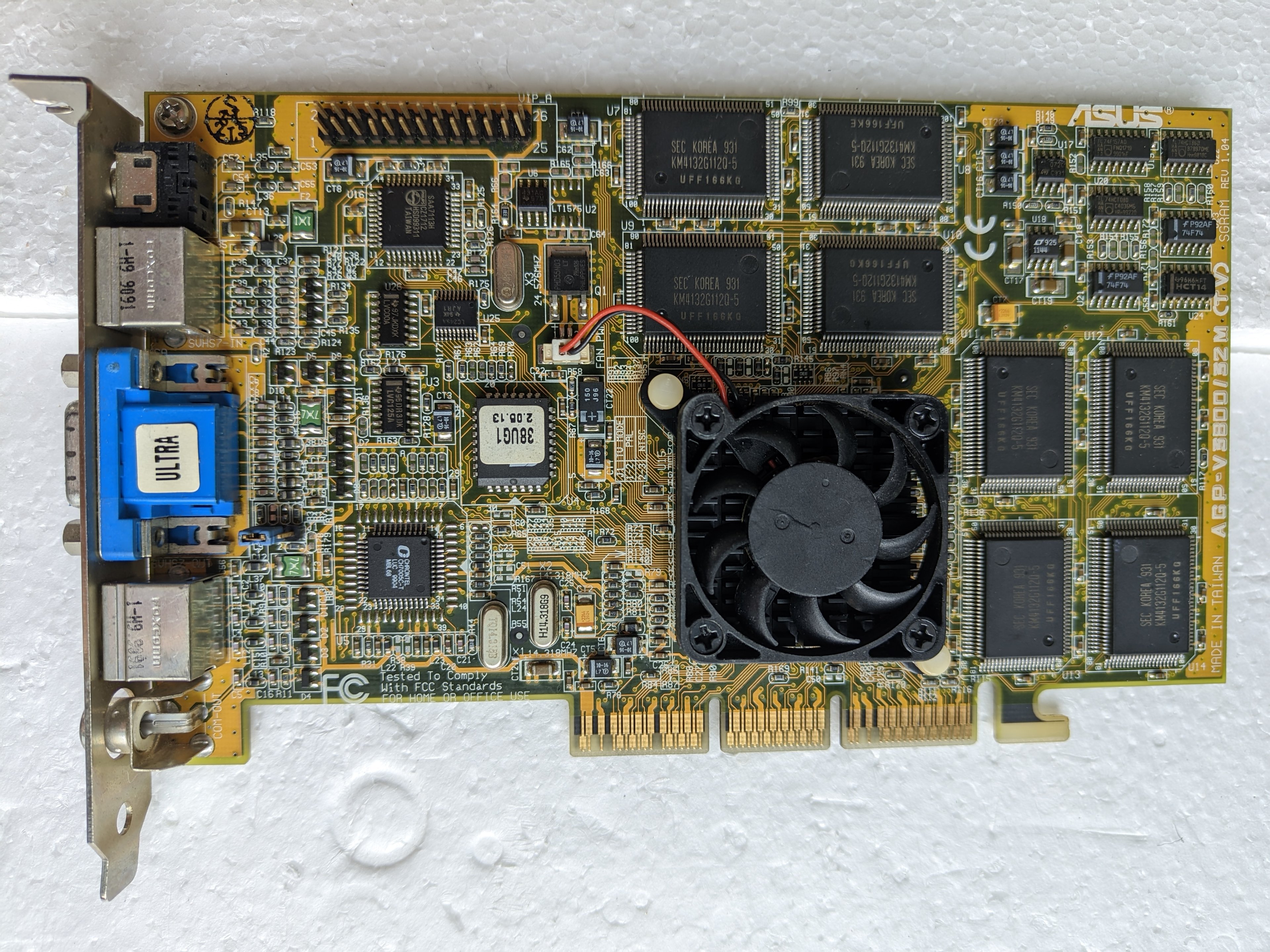

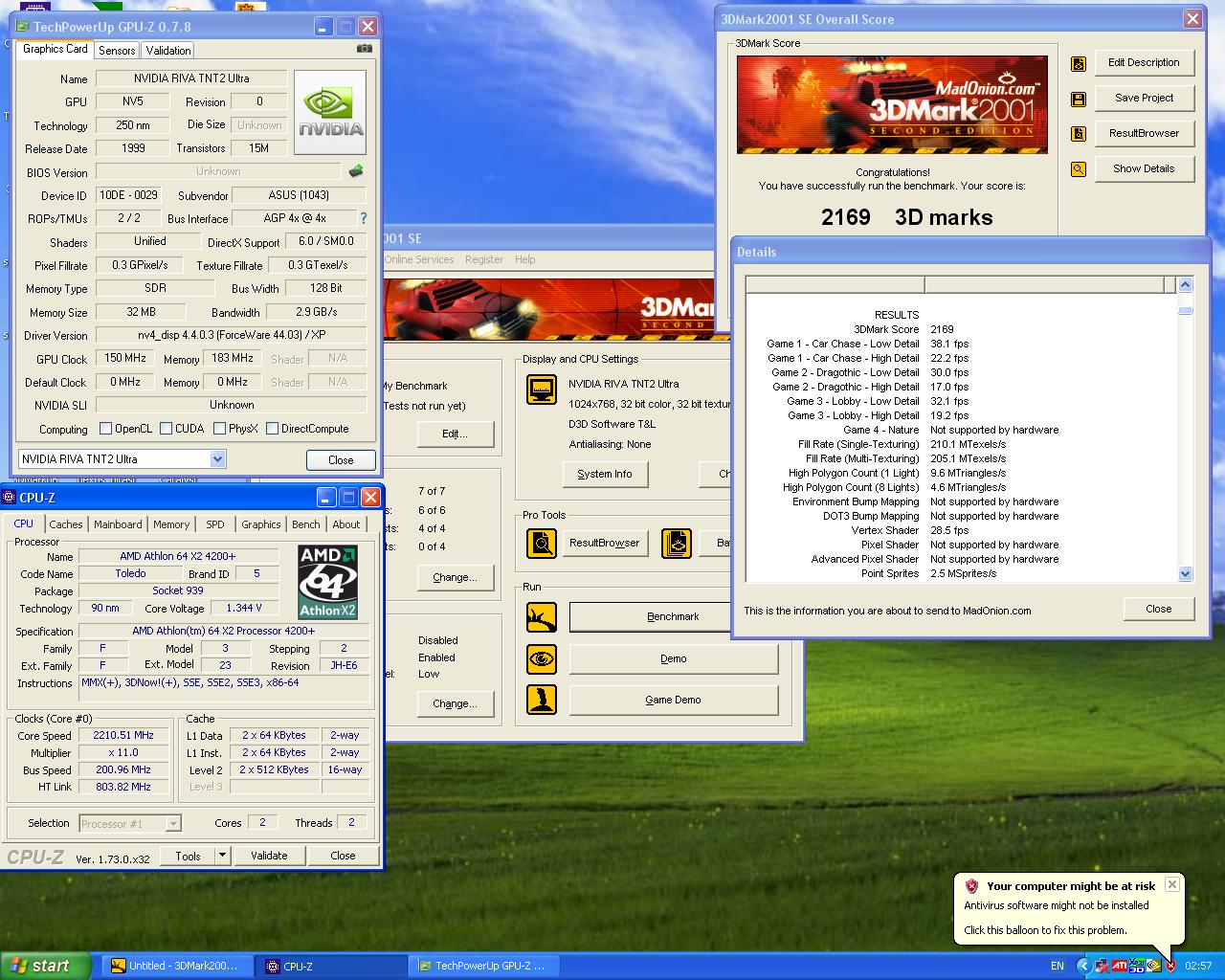

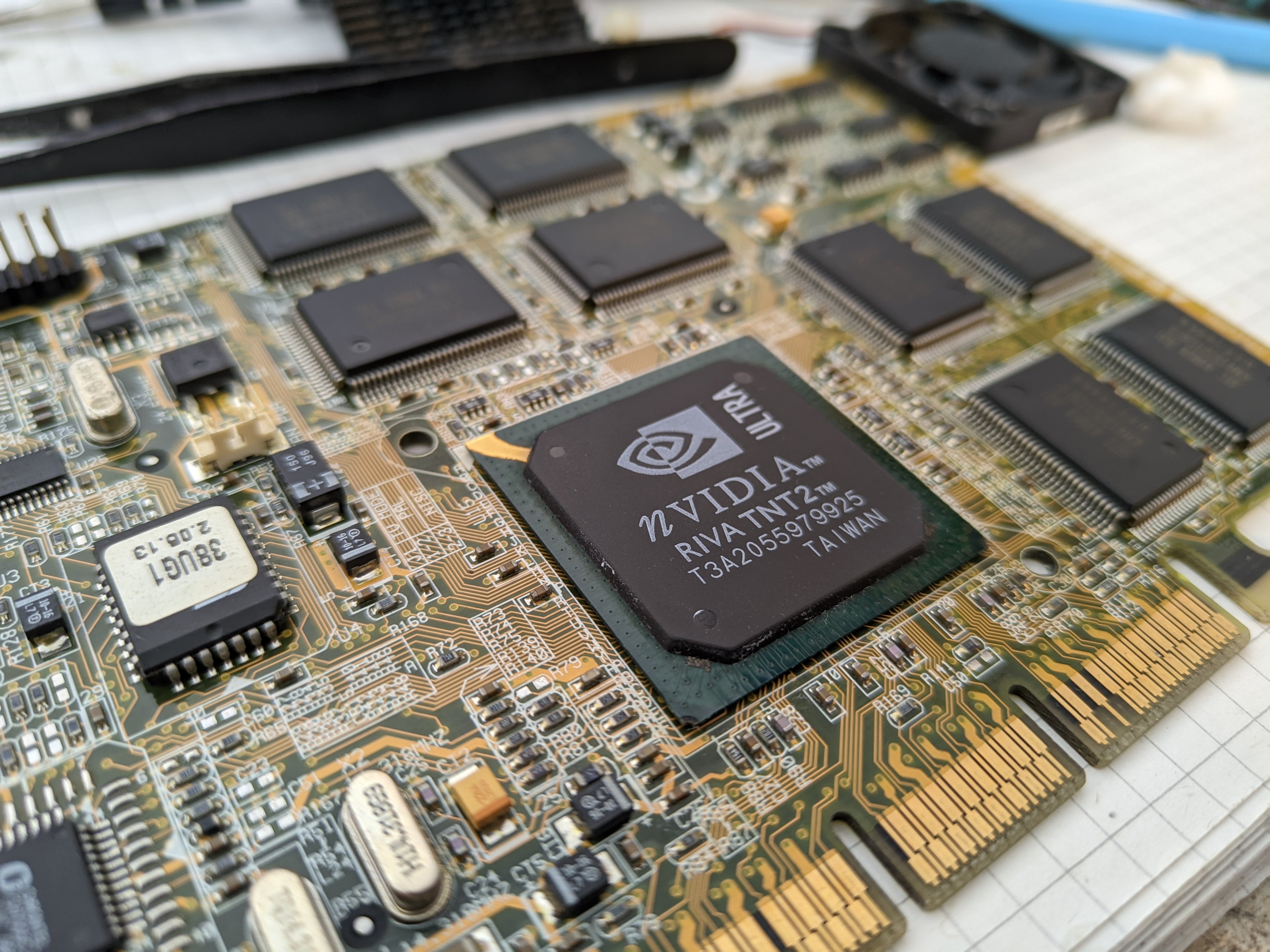

Asus V3800 32M aka Riva TNT2 Ultra - 150/183MHz. Das war schon Chef für 1999. Die Karte war im selben Paket wie die 9800XT - das war auch teuer genug, aber die Ausbeute kann sich sehen lassen. Diese Karte hatte ich überhaupt gar nicht auf dem Schirm.
Der Gummiring im Lüfter hatte sich in Hartplastik verwandelt und das ganze Lager vollgekrümelt. Man kann ihn aber auch weglassen, einmal neu geölt und er läuft wieder wie neu.
Riva TNT2 Ultra.JPG

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: Y2KCertified!, Capet, kryzs und 13 andere
@Gorasuhl
bei meinem 8K5A3+ sind die Kondensatoren auch fällig. Bislang lief es zwar noch halbwegs stabil, aber die sind optisch definitiv hinüber was elektrisch automatisch einschließt. Ich kann später Mal Fotos nachreichen.

  • Gefällt mir
Reaktionen: andi_sco
Masterchief79 schrieb:
Leistungstechnisch bist du natürlich mit den FX59xx Karten besser beraten. Bei den CPUs aufpassen, das ASRock kann nur 266MHz FSB. Daher würden die 45nm CPUs alle sehr niedrig takten, weil die ja schon 333MHz default haben.
QX6700 oder QX6800 bzw. E5800 oder E6500K sind die Geheimtipps für das Board. Oder gleich QX9650/QX9770 wegen offenem Multi.

Stimmt. Habe ich gestern auch gesehen, als ich bei Asrock nach den BIOS Versionen und CPUs geschaut habe. Somit ist meine stärkste 4 Kerner CPU ein Q6600. Alternativ ein E7400@–2,8GHz oder ein Pentium Dual-Core E5700@3GHz. Rest muss ich testen, ob man den FSB etwas übertakten kann.

  • Gefällt mir
Reaktionen: max_80td und andi_sco
  • Gefällt mir
Reaktionen: andi_sco und Gorasuhl
.

Edit: Bin auf den Punk und absenden gekommen 🤪

  • Gefällt mir
Reaktionen: Candy_Cloud und andi_sco

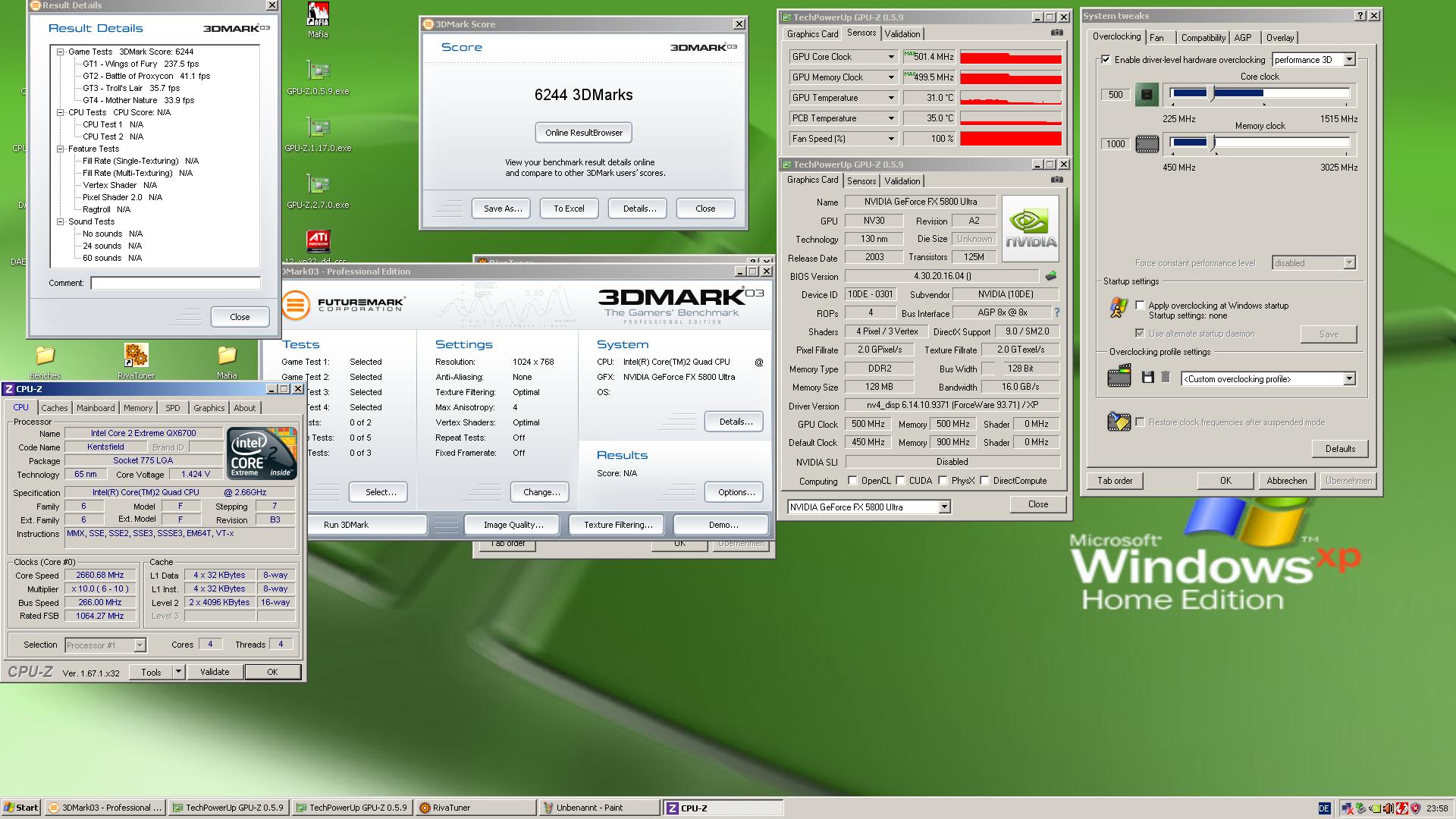

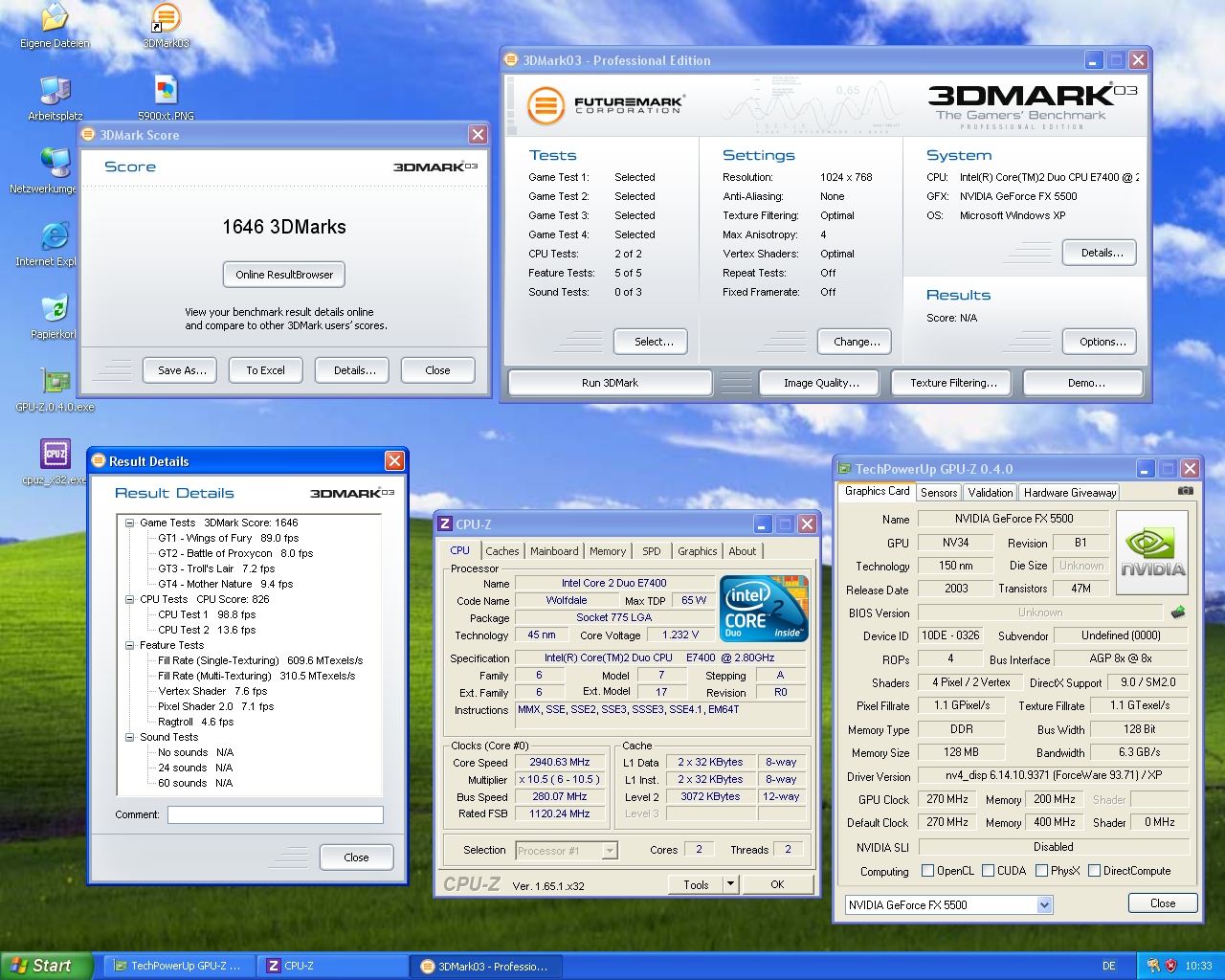

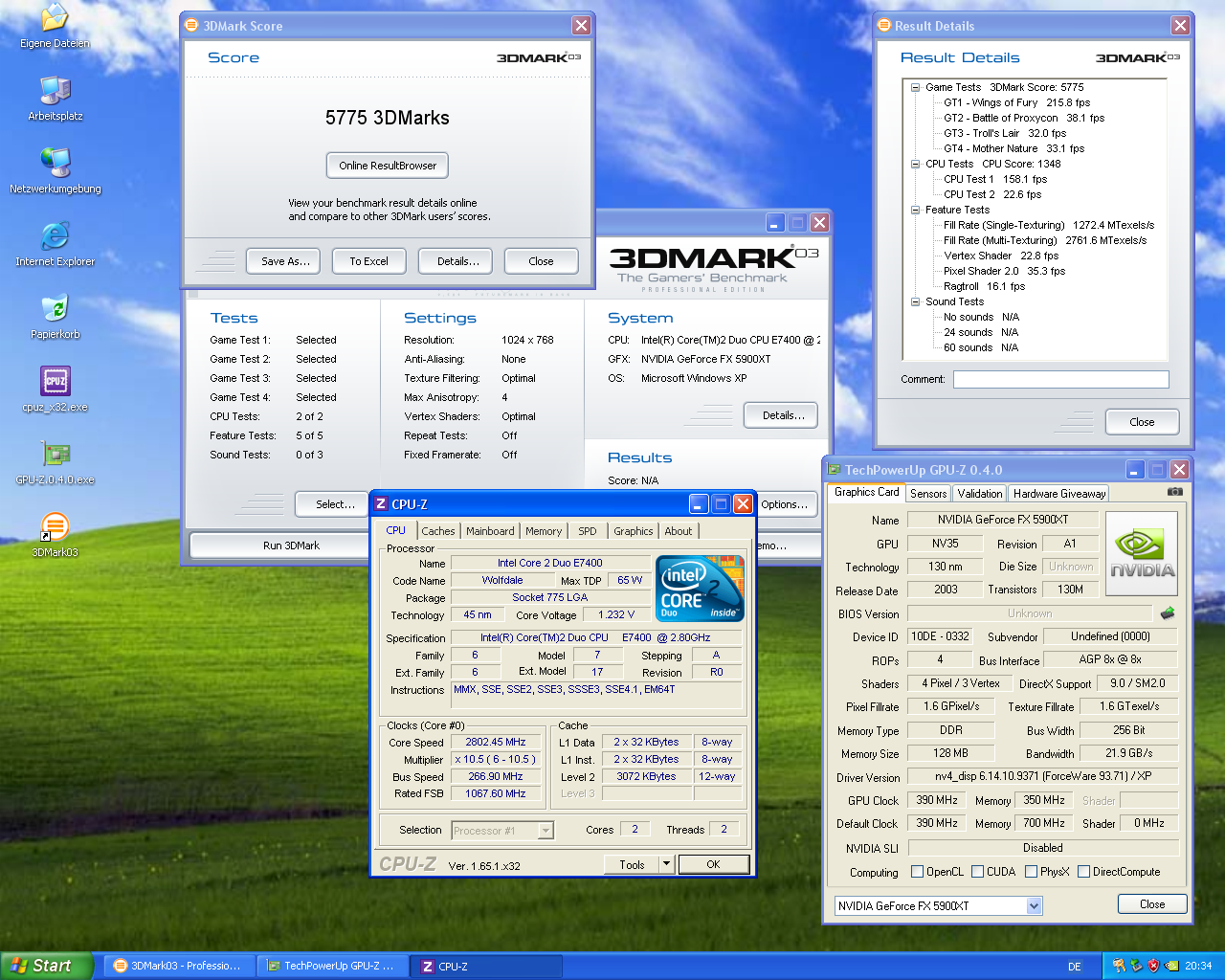

Erster Durchlauf ohne Optimierungen oder Takterhöhungen.


  • Gefällt mir
Reaktionen: kryzs, Iceman87, Stereosound und 5 andere

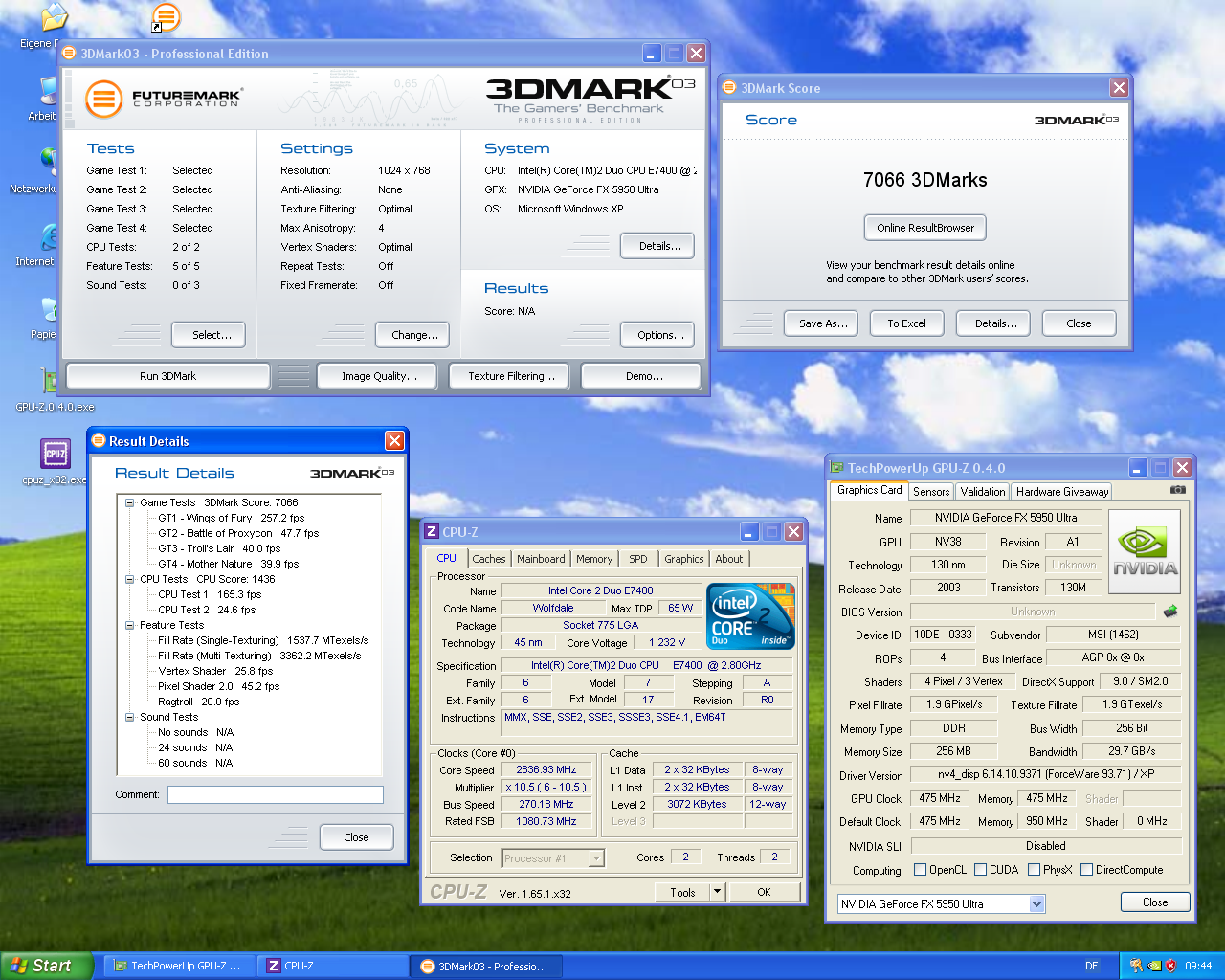

Update GeforceFX

Einmal Brechstange bitte:

oder einmal in ganz langsam:


  • Gefällt mir
Reaktionen: kryzs, Iceman87, Stereosound und 8 andere

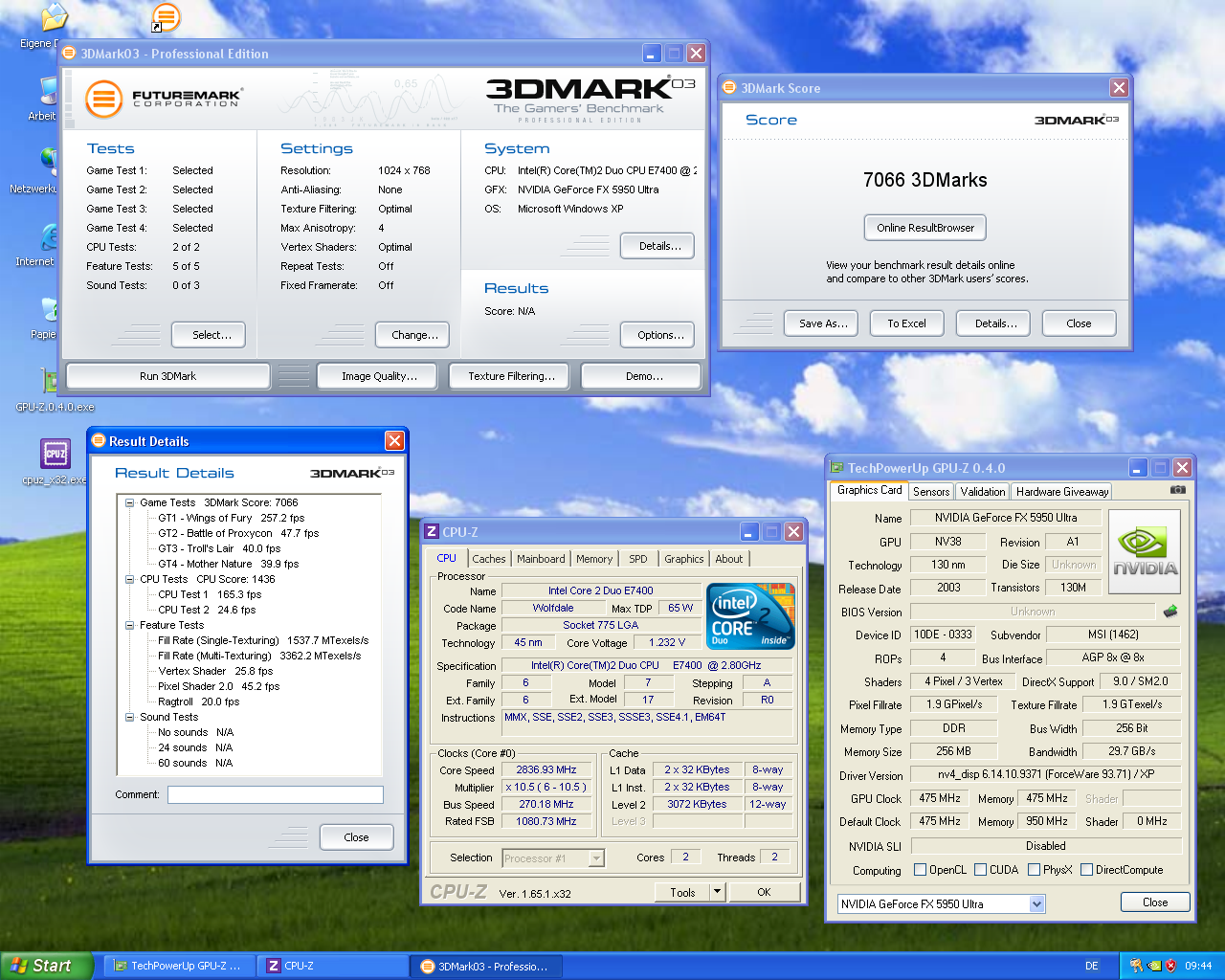

Auf die laufende FX5950 Ultra bin ich ja schon etwas neidisch, gerade wenn das ein Referenzdesign sein sollte. Die habens mir echt angetan.

Bei mir sieht die Situation nicht ganz so rosig aus :freak:

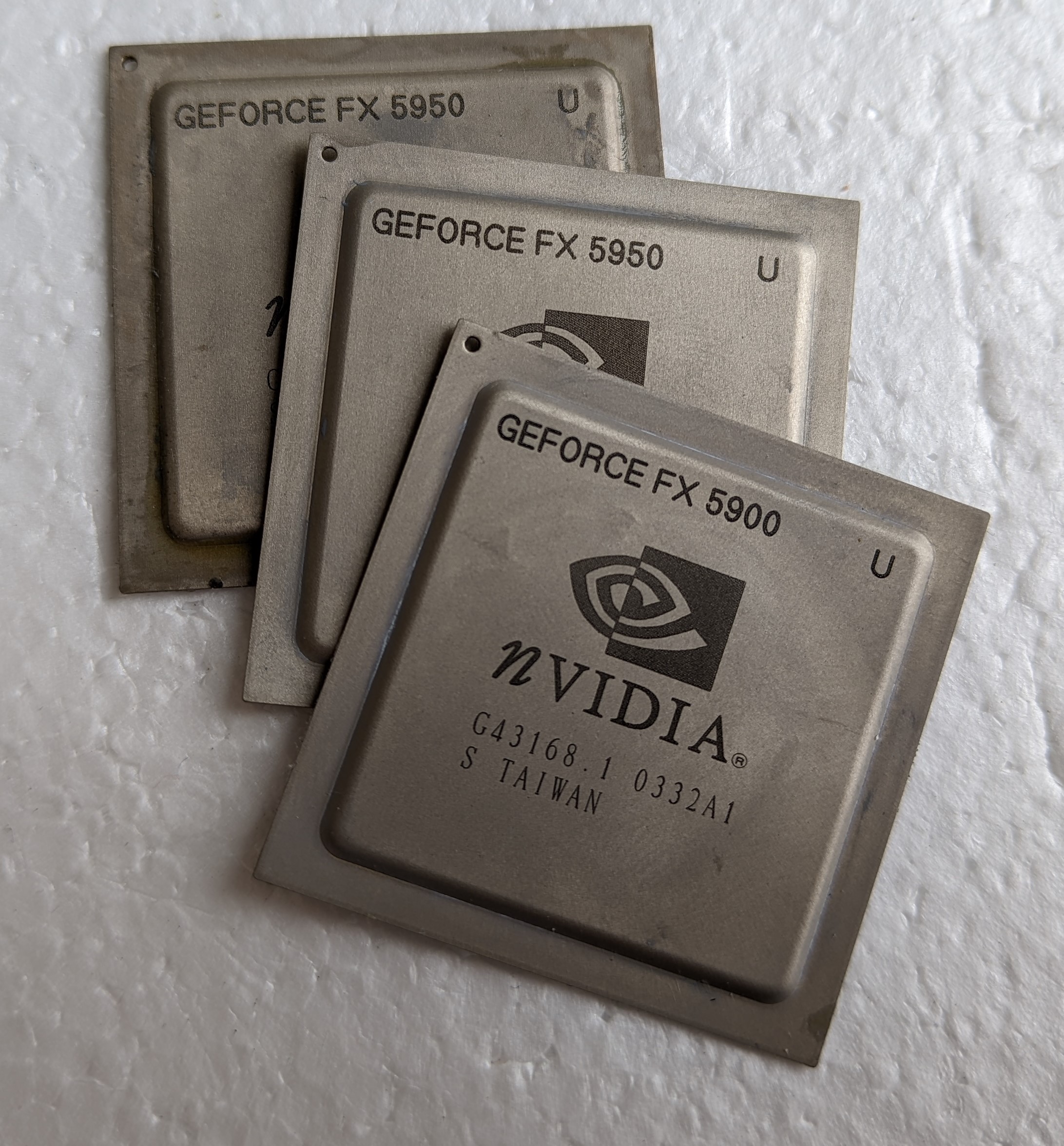

Vielleicht kann ich irgendwie noch aus 3 defekten 2 laufende machen, aber wir sind vom Schwierigkeitsgrad auf jeden Fall schon bei GPUs hin- und hertauschen angekommen.

  • Gefällt mir
Reaktionen: kryzs, Y2KCertified!, NiXoN und 8 andere

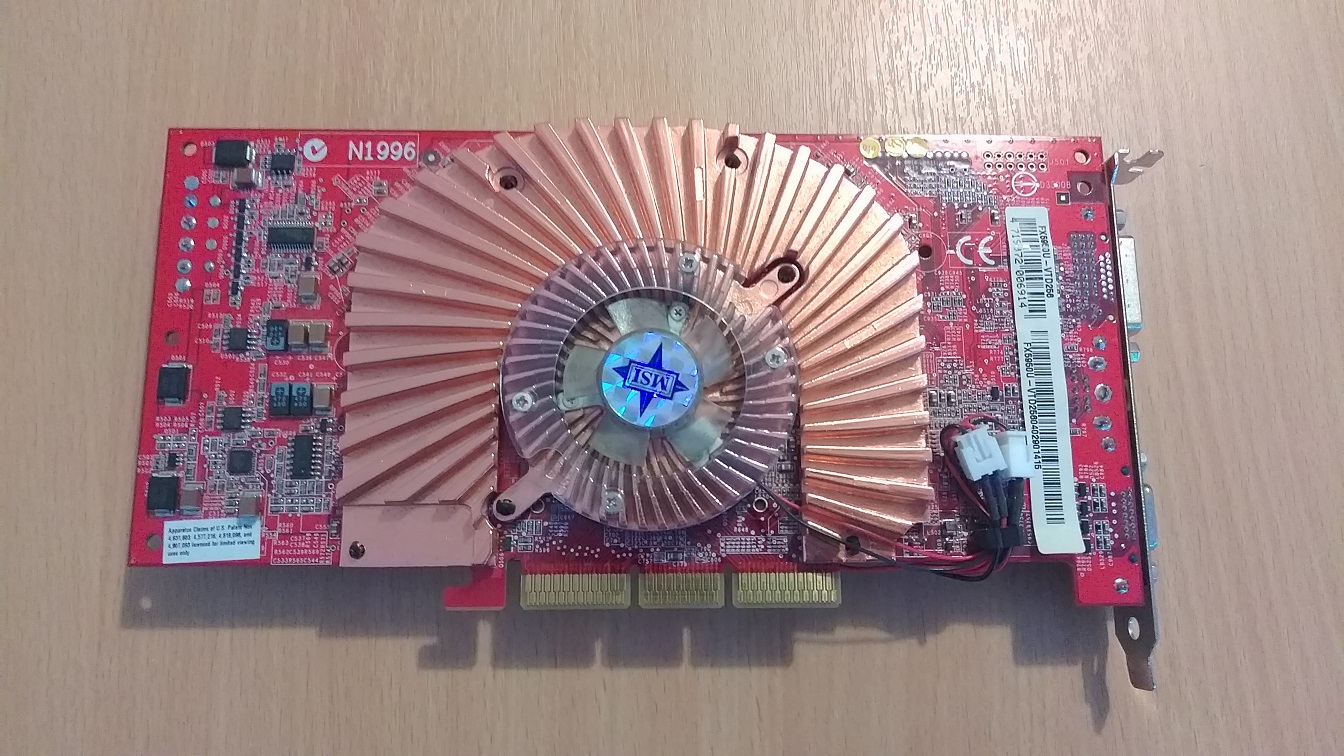

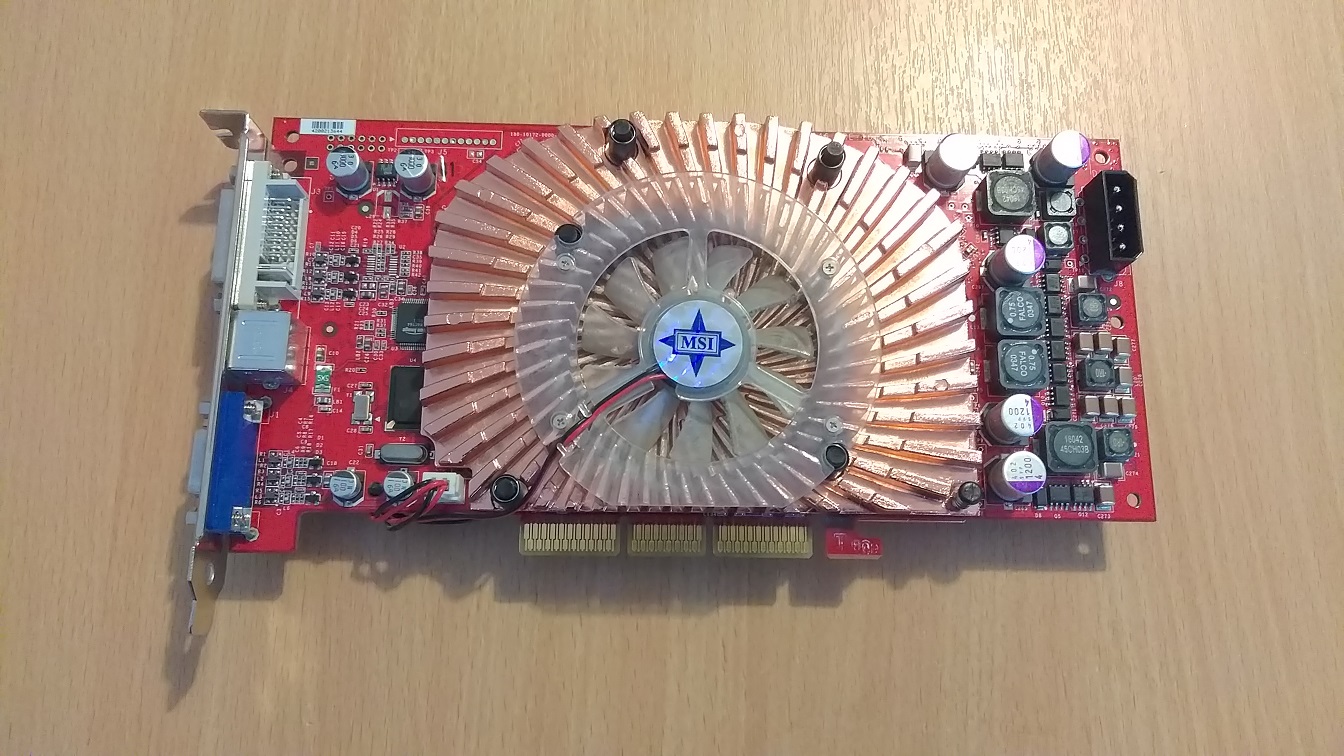

Die MSI Karte hatte ich ein paar Seiten früher hier schon drin. Aber bevor ich jetzt suche...

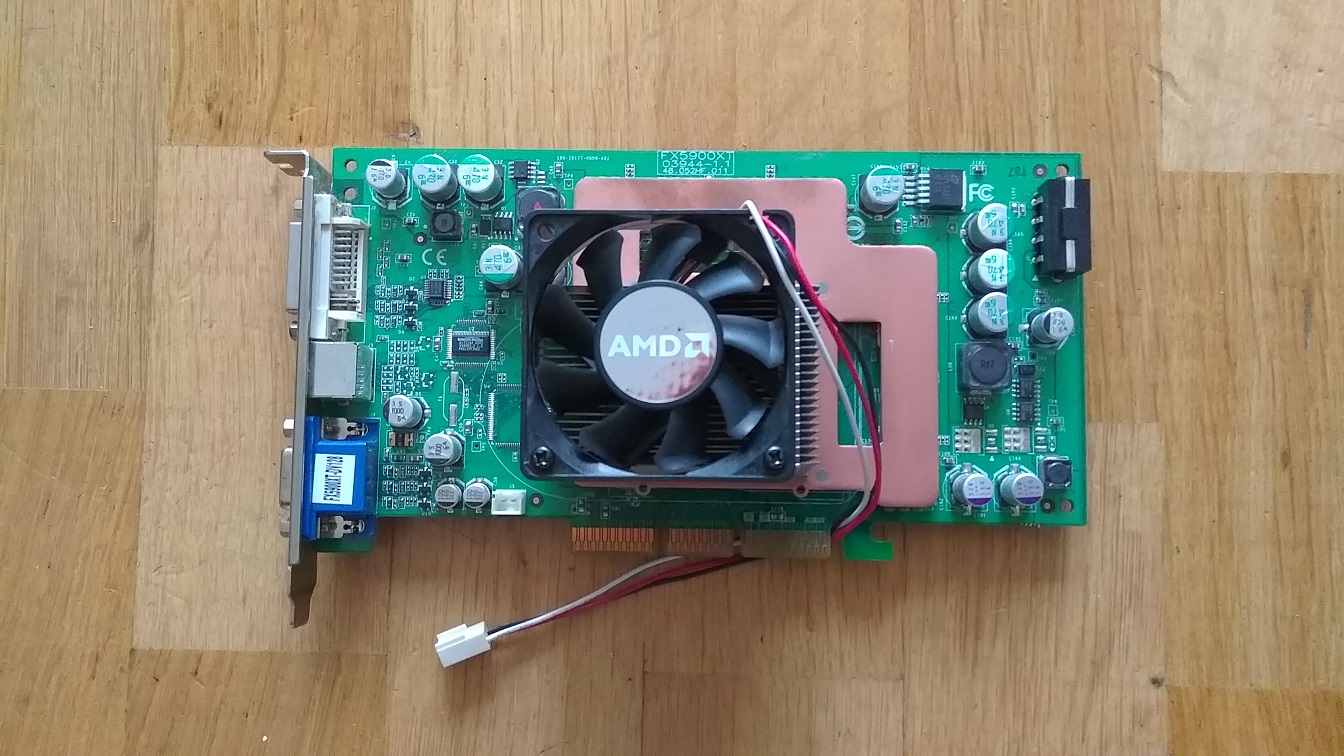

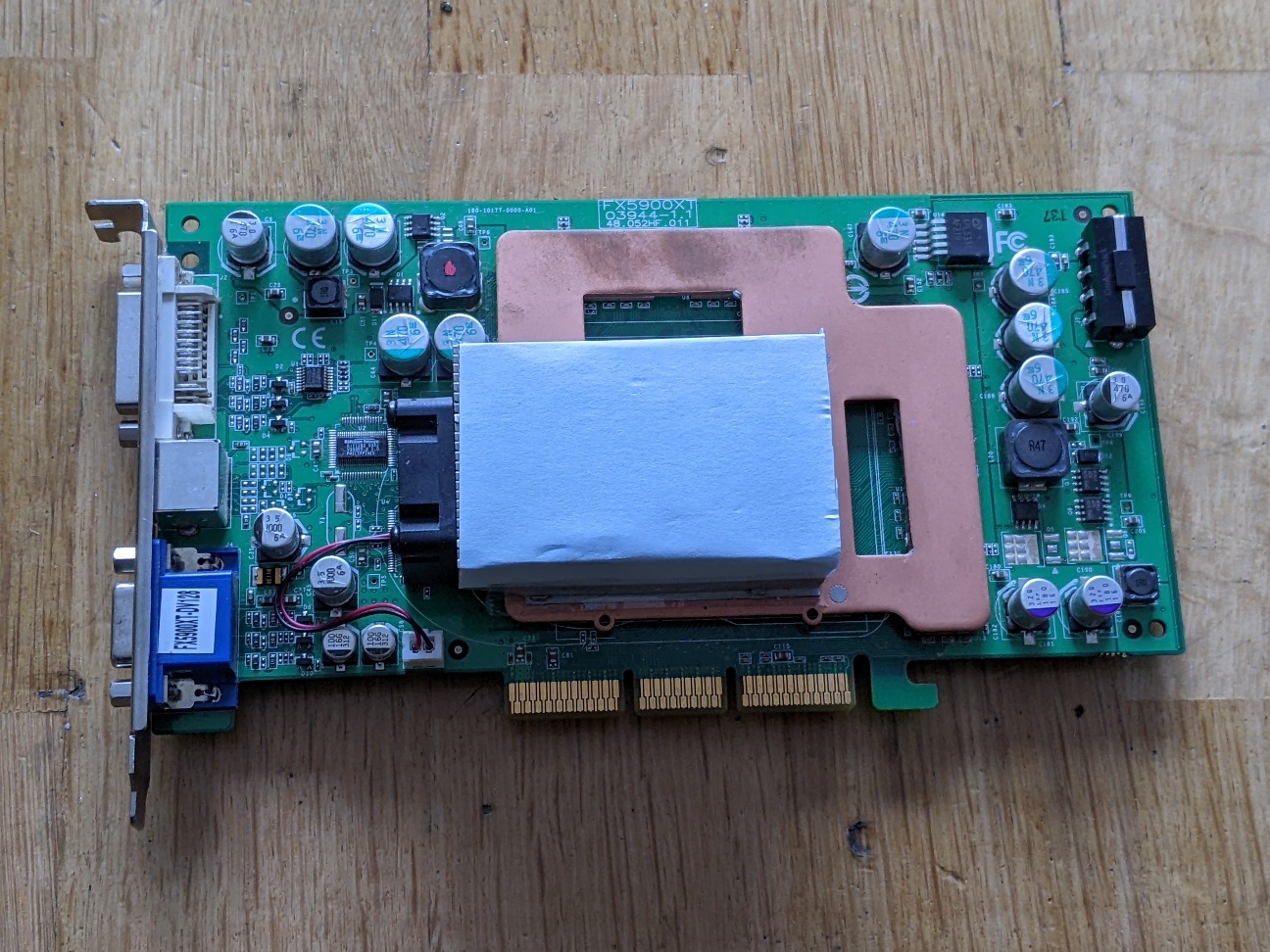

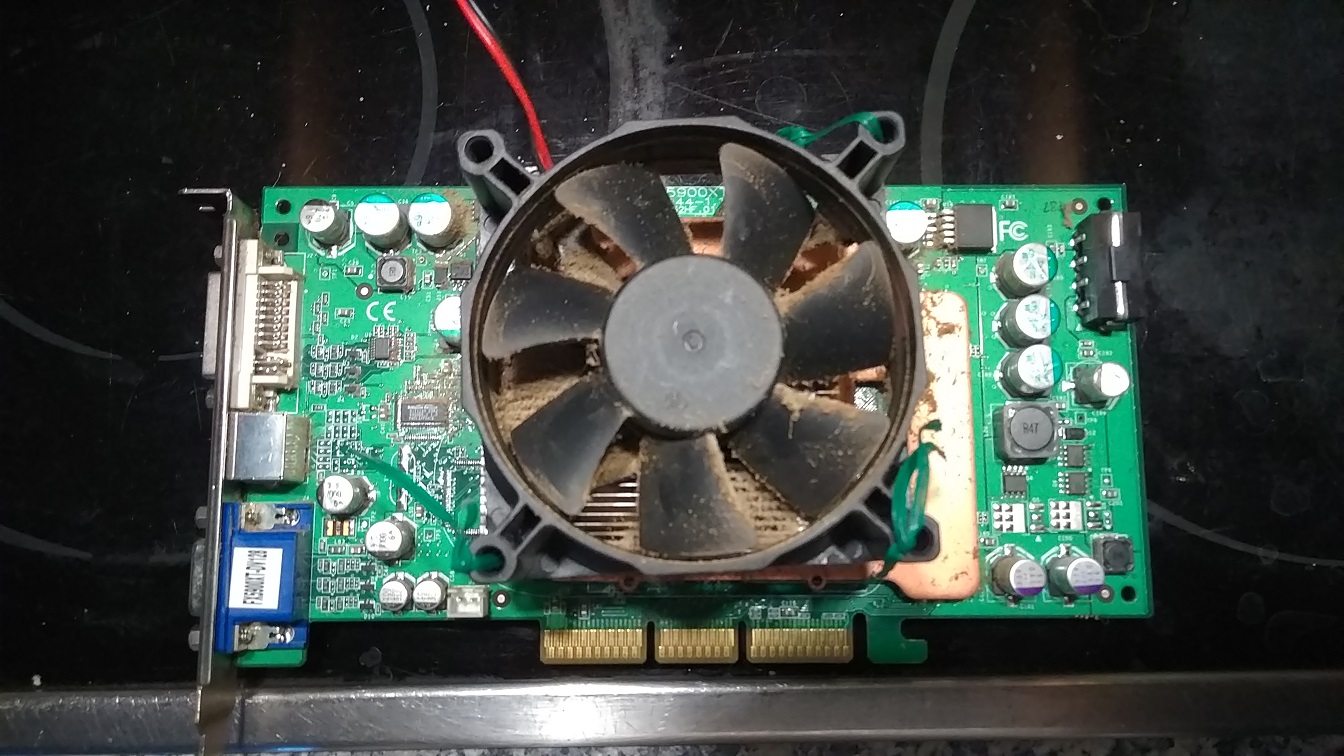

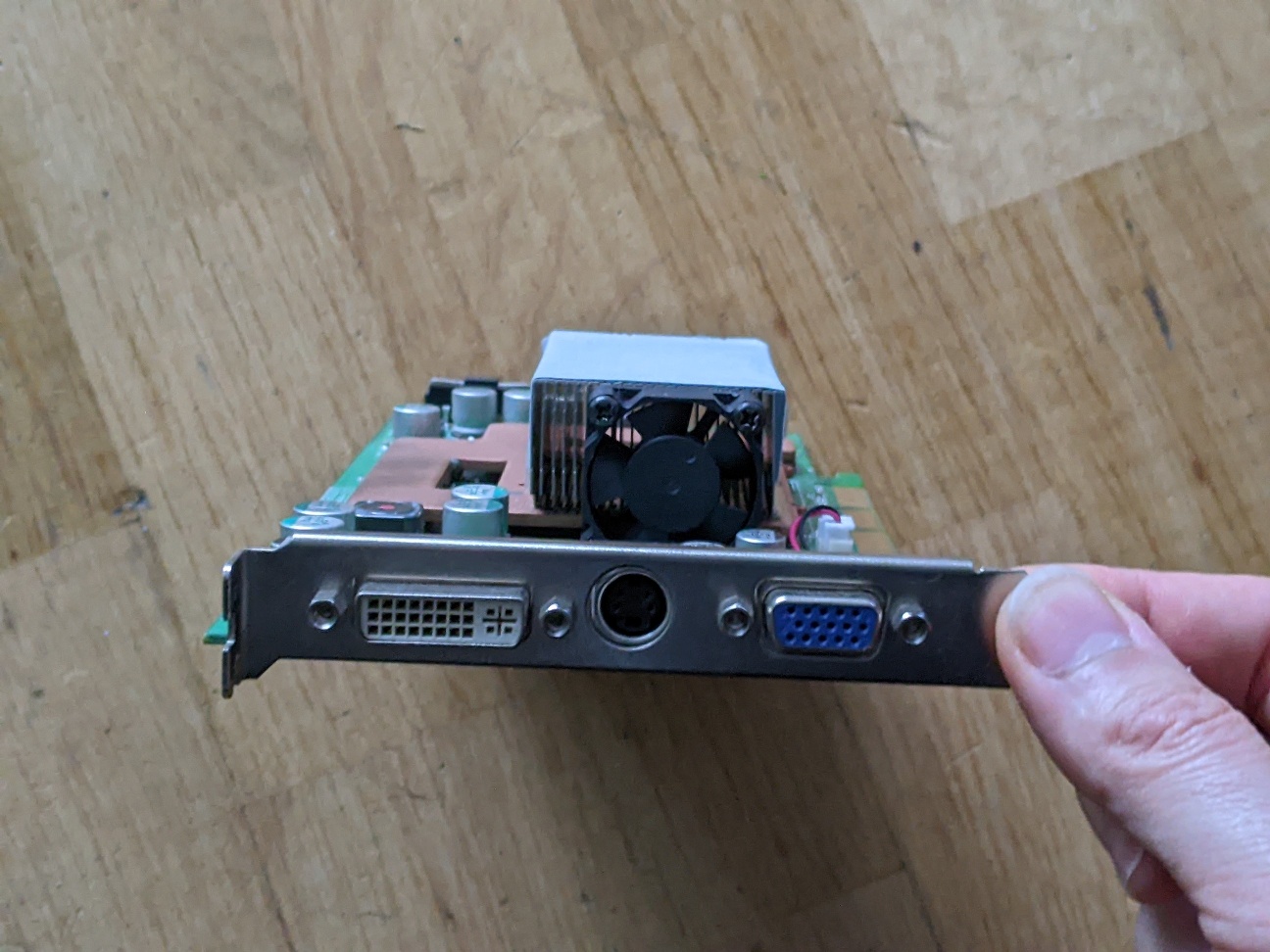

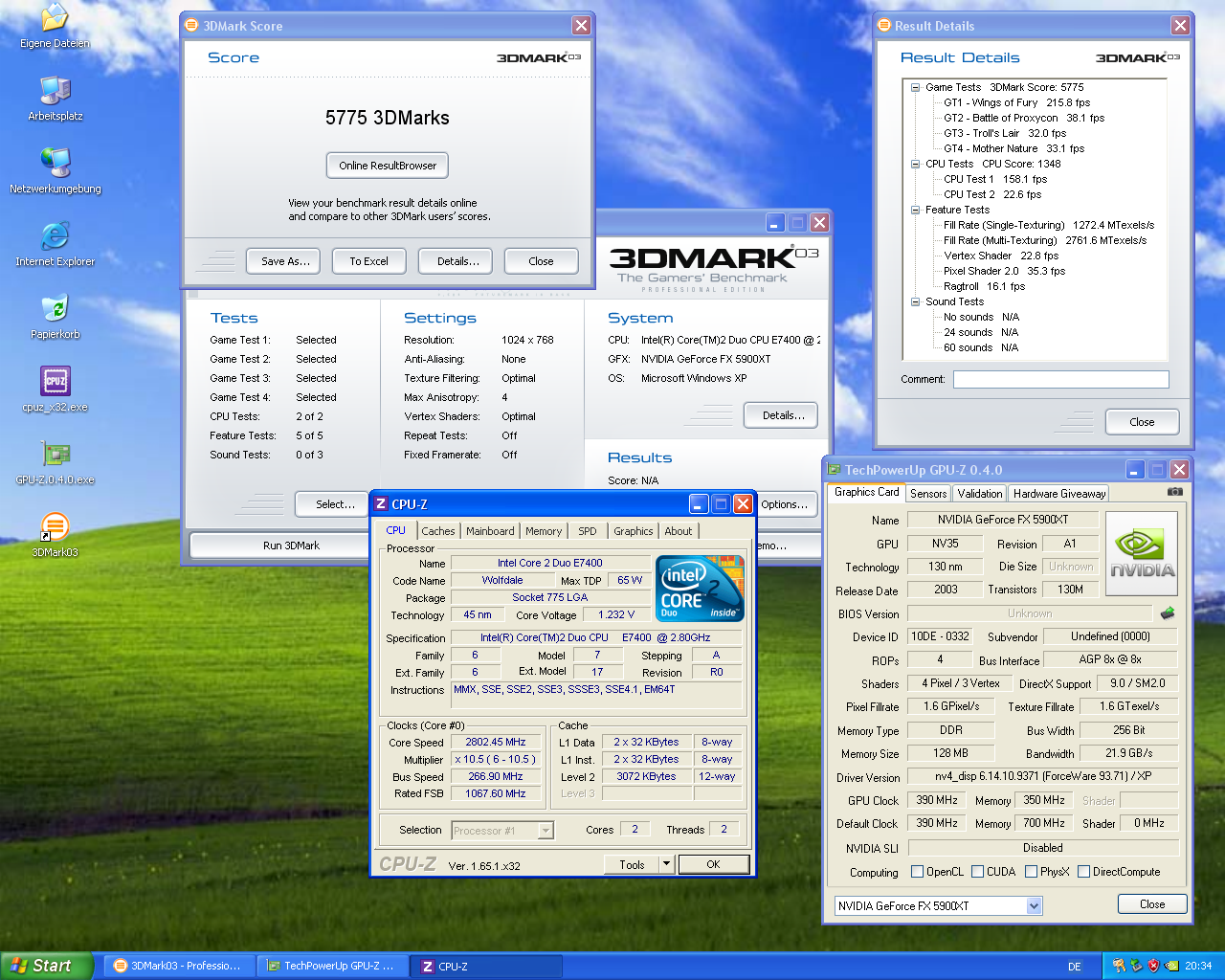

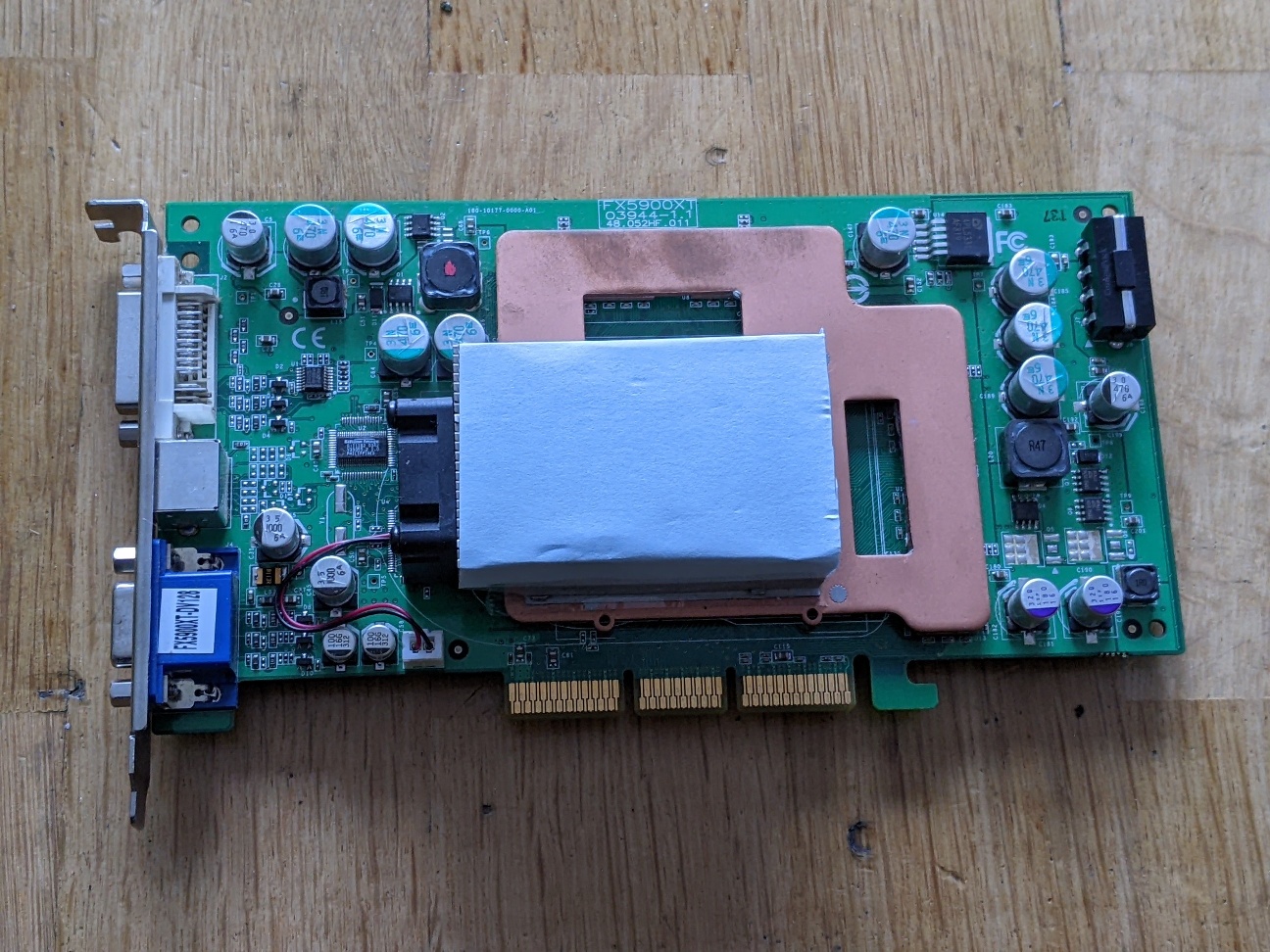

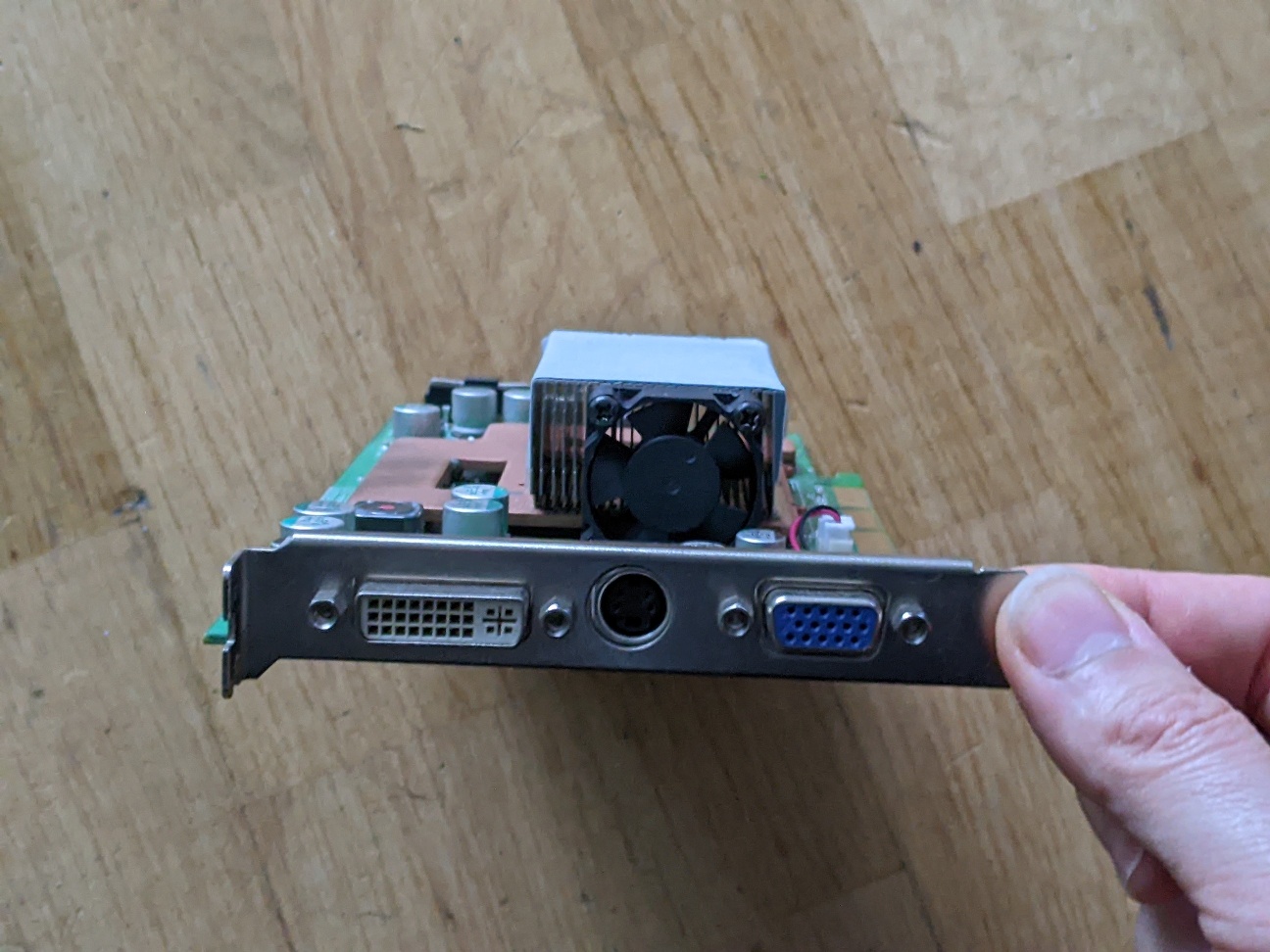

und die umgebaute Aopen 5900XT


  • Gefällt mir
Reaktionen: kryzs, Y2KCertified!, LETNI77 und 10 andere
Bald sind hier 1.000 Seiten gefüllt - Jungs, Ihr macht mich Stolz🥲

  • Gefällt mir
Reaktionen: Whetstone, kryzs, Sgt.Rheinstein und 5 andere
Die 20.000 Beiträge sind auch nicht weit :=)

  • Gefällt mir
Reaktionen: kryzs, Butterhützchen, Zombieeee und eine weitere Person
