Erste WaKü

[Timmey92]

Moin Freunde,

seit ein paar Monaten denke ich intensiver über meine erste WaKü nach. Nach viel Zeit für Recherche und Überlegungen, der Urlaub über Ostern ist eingetragen, soll diese Woche noch alles bestellt werden. Das ganze ist aus Basteldrang, hohen Temps entstanden und natürlich der Optik+Lautstärke wegen. 3-4x im Jahr bin ich auf einer Lan-Party, deswegen würde ich das ganze so bauen, dass ich den externen Radiator mit Schnellkupplungen vom Gehäuse trennen kann und separat transportieren kann.

Mein neues Case kommt morgen: Fractal Design Define R6 Tempered Glass Black mit USB-C (im Open Layout).

Aktuelle Hardware:
Asus X470 Prime Pro
AMD Ryzen 2700x
Sapphire Vega 64 Nitro+
2x 8GB G.Skill Ripjaws
1x SATA 3,5" HDD
1x SATA SSD

aktuelle (unvollständige?) Bestellliste:

Artikel	Menge	Preis	Total	Link
Watercool MO-RA3 420 LT black	1	189,00	189,00 €	https://www.aquatuning.de/wasserkue...ren-aktiv/15385/watercool-mo-ra3-420-lt-black
MO-RA Fan Blende 180-230mm Lüfter	1	29,79	29,79 €	https://www.aquatuning.de/wasserkue...ool-mo-ra3-420-blende-fuer-180-230-mm-luefter
MO-RA Standfüße	1	19,99	19,99 €	https://www.aquatuning.de/wasserkuehlung/radiatoren/halterungen/9854/watercool-mo-ra3-standfuss-pom
MO-RA Wall Mounting	1	24,99	24,99 €	https://www.aquatuning.de/wasserkue...0818/watercool-mo-ra3-420-wand/case-halterung
Noctua NF-A20 PWM 800rpm	4	25,00	100,00 €	http://shop.watercool.de/epages/WatercooleK.sf/de_DE/?ObjectPath=/Shops/WatercooleK/Products/60230
HEATKILLER® IV PRO (AMD, AM4 ready) COPPER NI	1	84,95	84,95 €	http://shop.watercool.de/epages/Wat...?ObjectPath=/Shops/WatercooleK/Products/18011
Monoblock	0	139,99	0,00 €	https://www.ekwb.com/shop/ek-fb-asus-strix-x470-rgb-monoblock
GPU Kühler Bykski	1	98,90	98,90 €	https://ezmodding.com/A-SPVEGA64-X
Fittinge	10	5,00	50,00 €	http://shop.watercool.de/epages/Wat...?ObjectPath=/Shops/WatercooleK/Products/50318
Schlauch (Schlauch EPDM 16/10 (ID 3/8" - 5/8" OD) schwarz)	6	3,95	23,70 €	http://shop.watercool.de/epages/Wat...?ObjectPath=/Shops/WatercooleK/Products/50273
Pumpe	1	70,00	70,00 €
AGB	1	70,00	70,00 €
Schnellkupplung für Gehäuseausgang	2	20	40,00 €
Ablasshahn	1	20	20,00 €
T-Stück	1		0,00 €
Winkel	?		0,00 €
Temperatursensor	1	12	12,00 €
Durchflusssensor	?		0,00 €
Aqua Computer	?		0,00 €	?
Kühlmittel			0,00 €
PCI Slot Pass-Through Bracket	1	20	20,00 €	http://shop.watercool.de/epages/Wat...?ObjectPath=/Shops/WatercooleK/Products/50601

Offene Fragen:

• Unterschied zwischen MO-RA3 360 und 420? Signifikant oder geht auch der kleinere?
• CPU Kühler oder Monoblock?
• Bei Produkten ohne Link (AGB + Pumpe z.b.) bin ich derzeit noch nicht so ganz schlüssig was ich nehmen sollte, da sind Tips gerne gesehen
• Welches Werkzeug nehme ich um den Schlauch zuzuschneiden?
• Wie viele Fittinge brauche ich wirklich?
• In welcher Reihenfolge verbinde ich die einzelnen Komponenten?
• Wo platziere ich den Auslass?
• Wie befestige ich den AGB+Pumpe im Case?
• Ist der Schlauch gut?

Die Summe die am Ende rauskommt ist etwas mehr als ich mir ursprünglich vorgestellt hatte, ist irgendwo noch Potenzial etwas Geld zu sparen? Will definitiv nicht am falschen Ende sparen.

Danke für eure Unterstützung!



[Qualla]

Ich finde deine Auflistung recht gut, du hast dir auf jeden Fall ein hohes Budget rausgenommen.
Einige Vorschläge hätte ich noch: Brauchst du wirklich Standfüße und Wall-Mounting für den Mora? Ich denke das ist entweder oder Bei den Lüftern hast du auch mit zu den teuersten gegriffen, die du finden konntest. Da gibt es bestimmt noch Einsparungspotential, allerdings evtl auf Kosten von Leistung oder Lautstärke.
Wie viele Fittinge du brauchst, lässt sich ziemlich leicht abzählen, es sind 2 pro Komponente:
2x Pumpe (inkl AGB?), 2x CPU, 2x GPU, 2x je Radiator, damit komme ich auf 8 bzw. 10, je nachdem ob Pumpe und AGB separat sind oder nicht. Außerdem könnten Durchführungen an der Rückwand des Gehäuses von Vorteil sein. Ich würde empfehlen, das Loop vorher auf Papier zu planen. Dann kannst du sehen, ob und wie viele 90° Fittinge du gerne verwenden würdest.
Den Auslass platzierst du am besten am niedrigsten Punkt im Kreislauf. Evtl direkt am 2. Auslass der Pumpe?
Für die Befestigung von AGB und Pumpe gibt es Mountingkits, sowohl für 120er und 140er Lüfterslot als auch für den Mora. Die Pumpe kann auch einfach auf ein Shoggy oder einen Küchenschwamm gestellt werden. Beide dämpfen Vibrationen ziemlich gut.
Die Reihenfolge, in der du Komponenten verbinden willst, bleibt dir überlassen. Es spielt fast keine Rolle für die Kühlleistung. Beachte allerdings, dass einige Kühler dedizierte Ein- und Auslässe haben.
Ich hoffe, ich konnte dir soweit schon weiterhelfen.



[Knoops]

• CPU Kühler oder Monoblock?

CPU Kühler weil bei boardwechsel wiederverwendbar und nicht schlechter in der Kühlung.

• Bei Produkten ohne Link (AGB + Pumpe z.b.) bin ich derzeit noch nicht so ganz schlüssig was ich nehmen sollte, da sind Tips gerne gesehen

Ich hab eine Aquacomputer D5 mit PWM Eingang. Find ich sehr leise. Als AGB hab ich den Heatkiller Tube D5. Wenn du beim AGB oben rein willst, kannst du im Watercoolshop beim kauf des Tube einen Multiport Deckle kostenlos bestellen, statt dem normalen.

Winkel: http://shop.watercool.de/epages/Wat..."Anschlüsse / Schläuche"/"Anschlüsse Zubehör"

• Welches Werkzeug nehme ich um den Schlauch zuzuschneiden?

Eine scharfe Schere

• Wie viele Fittinge brauche ich wirklich?

Mind 2 pro Komponente

• In welcher Reihenfolge verbinde ich die einzelnen Komponenten?

AGB -> Pumpe -> Rest wie du willst.

• Wo platziere ich den Auslass?

Möglichst tief im Gehäuse.

• Wie befestige ich den AGB+Pumpe im Case?

Entweder an einem internen Radiator oder Löcher bohren für die AGB Halterung.

• Ist der Schlauch gut?

Ja, da keine Weichmacher. Alternativ EK ZMT, der ist eher mattschwarz, der WC glänzt eher.



[Dilogo]

Sorry, will deinen Plan nicht ganz umkrempeln, aber.....

Mein erster Gedanke, da du keine internen Radiatoren eingeplant hast:
Warum so ein großen Gehäuse?

---> meine nächster Gedanke. Kleines Gehäuse und die Pumpe mit AGB, zum Beispiel Heatkiller Tube mit D5/DDC direkt an den Mora draußen.

Zu deinen eigentlichen Fragen.

Ohne weitere Radiatoren kann der 420er nicht schaden.

Monoblock oder CPU Kühler würde ich mal davon abhängig machen, wie sehr du übertakten willst,
oder wie viel dir der Monoblock optisch Wert ist.

AGB Pumpte steht oben meine Empfehlung.
Durchflusssensor nicht umbedingt notwendig. Ist mehr Spielzeug. Ein Tempsensor sollte schon sein.

Es gibt so kleine Schlauchschneider.
Obwohl ich bei deinem Budget und da du es aus optischen Gründen machst, intern auf Hardtube setzen würde.

Reihenfolge egal. Nur AGB über Pumpe und Radiatorausgang wenn möglich oben für das Entlüften.

Auslass möglichst weit unten. Du kannst aber auch über die Schnellkupplungen ablassen.

Für den Mora wäre vielleicht noch die Lüfter Blende Sinnvoll für Transport und Lan.
Wallmount und Füße gehen nicht gleichzeitig, falls du daheim an der Wand und auf der LAN auf den Füßen machen wolltest, da die Füße so weit nach hinten stehen, dass der Wallmount nicht sauber an der Wand hängen kann.
Musst dann jedes mal die Füße ab- bzw. anschrauben, sind aber nur insg. 4 Schrauben. (Hätte noch Füße zu verkaufen)

Noch ein PWM Verlängerungskabel einplanen. Splitter sind bei den Noctua A20 dabei.

Aquacomputer würde ich den Quadro nehmen, wenn du auf Kontrolle und Spielerei stehst.
Wenn dein MB einen Anschluss für den Temp. Sensor hat, kannst du aber auch gut darauf verzichten.



[Timmey92]

Danke schon mal für eure Antworten. Das Budget hab ich mir vorher gar nicht überlegt, das ergibt sich jetzt aus den Komponenten

Mein erster Gedanke, da du keine internen Radiatoren eingeplant hast:
Warum so ein großen Gehäuse?

Zuerst hatte ich mit internen Radis vorne und oben geplant, das habe ich später für den externen Radiator verworfen. Das Gehäuse gefällt mir einfach (ich steh auf Platz), der Rechner steht rechts neben meinem Schreibtisch in einer Nische, da bringt mir ein kleineres Case nichts. So habe ich auch die Option noch interne Radiatoren nachzurüsten, falls die Kühlfläche nicht ausreicht.

Muss die Pumpe auch PWM fähig sein? Denke da findet man einmal eine gute Drehzahl und dann lässt man die Einstellung? Der Heatkiller AGB gefällt mir, wäre dann folgende Pumpe ok?
http://shop.watercool.de/epages/WatercooleK.sf/de_DE/?ObjectPath=/Shops/WatercooleK/Products/30049
Würde dann mal schauen wie das Case von innen aussieht am Wochenende und wahrscheinlich den Stand + Entkopplungskit mitbestellen.

Pumpe hätte ich gerne intern, auch um eventuelle Vibrationen / Geräusche durchs Case zu dämmen.

Fittinge: http://shop.watercool.de/epages/Wat...?ObjectPath=/Shops/WatercooleK/Products/50318

Aquacomputer würde ich den Quadro nehmen, wenn du auf Kontrolle und Spielerei stehst.
Wenn dein MB einen Anschluss für den Temp. Sensor hat, kannst du aber auch gut darauf verzichten.

Spielerei ist eines der Hauptziele bei diesem Projekt, sonst würde ich nicht so viel Geld ausgeben

Achso und wo bestell ich am besten? Bei Aquatuning oder direkt bei Watercool und alles was ich dort nicht bekomme woanders?



[W0lfenstein]

Also ich hab den Mono Block genommen und kann dir diesen nur empfehlen.
Klar, bei boardwechsel ein nachteil, aber so oft wechselt man das Brett ja auch nicht.
Die neuen Ryzens passen ja auch auf die bretter, und sollen ohne probleme funktionieren. Also hatt man noch jahre seine ruhe.

Btw, viel spass beim Mora, ich warte scho bald 3 wochen auf meinen



[Knoops]

Muss die Pumpe auch PWM fähig sein? Denke da findet man einmal eine gute Drehzahl und dann lässt man die Einstellung? Der Heatkiller AGB gefällt mir, wäre dann folgende Pumpe ok?
http://shop.watercool.de/epages/WatercooleK.sf/de_DE/?ObjectPath=/Shops/WatercooleK/Products/30049
Würde dann mal schauen wie das Case von innen aussieht am Wochenende und wahrscheinlich den Stand + Entkopplungskit mitbestellen.

Pumpe hätte ich gerne intern, auch um eventuelle Vibrationen / Geräusche durchs Case zu dämmen.

Fittinge: http://shop.watercool.de/epages/Wat...?ObjectPath=/Shops/WatercooleK/Products/50318



Spielerei ist eines der Hauptziele bei diesem Projekt, sonst würde ich nicht so viel Geld ausgeben

Achso und wo bestell ich am besten? Bei Aquatuning oder direkt bei Watercool und alles was ich dort nicht bekomme woanders?

Alles bei Watercool und den Rest bei Aquatuning würde ich sagen. Leider ist Watercool gerade zu 120% ausgelastet mit Aufträgen, deswegen haben die gerade recht lange Lieferzeiten

"Aktueller Hinweis
Bitte beachten Sie, dass aufgrund hoher Nachfrage aktuell mit einer Lieferzeit von 7-14 Tagen gerechnet werden muss.
Wir bitten um Verständnis."

Die Pumpe kannst du so nehmen. Einmal eingestellt und gut. Ich fand pwm bei meinem Einbau komfortabler:
https://www.hardwareluxx.de/community/f241/worklog-slowfoods-define-r6-1207346.html



[Timmey92]

CPU + GPU Block, MO-RA + Zubehör (ohne Füße) sind bestellt, das ist am wichtigsten und sollte vor Ostern ankommen Heute kommt das Case, dann kann ich mir schon mal genauer ein Bild machen wie ich den AGB usw. anbringen kann und bestelle das dann.

Die Pumpe kannst du so nehmen. Einmal eingestellt und gut. Ich fand pwm bei meinem Einbau komfortabler:
https://www.hardwareluxx.de/community/f241/worklog-slowfoods-define-r6-1207346.html

Ich habe mir den Thread durchgelesen, das Define R6 und dein Projekt ist echt cool, aber hab da nichts zu der PWM Pumpe gefunden, warum war das für dich komfortabler?

Hardtubes kommen für mich als Neuling erst mal nicht in Frage, das mach ich dann gerne in der zweiten Runde oder falls mal Hardware getauscht wird.



[Knoops]

Naja, schau mal wie die verbaut war. Da kommt man sehr schlecht von unten dran um an dem Poti etwas einzustellen. So konnte ich komfotabel im Betrieb per PWM die für mich angenehmste Frequenz ermitteln.



[Timmey92]

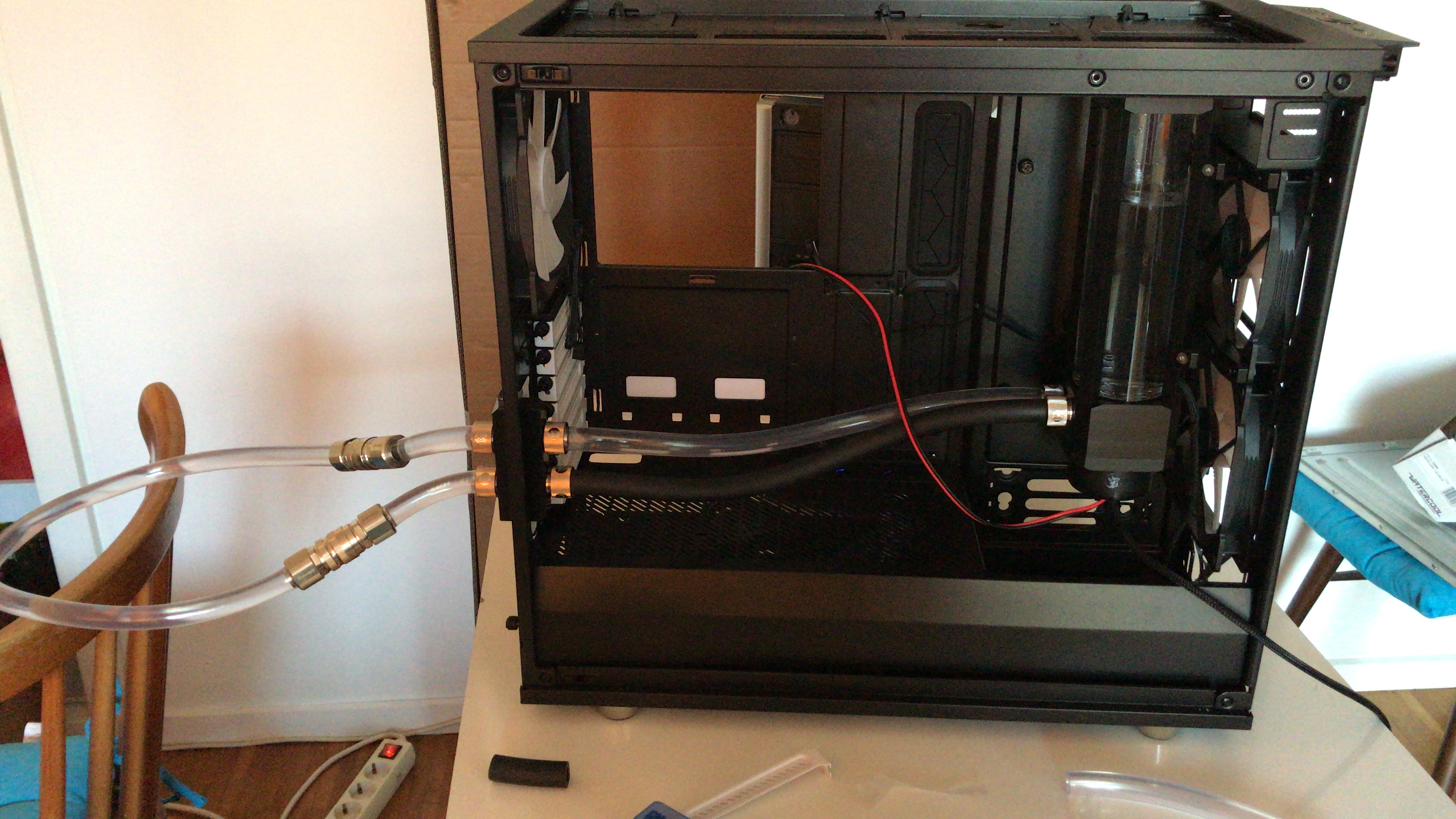

So jetzt ist es bald so weit, der MO-RA3 ist auf dem Weg zu mir. Wollte jetzt testweise schon mal den AGB in mein Gehäuse einbauen und direkt gescheitert habe ja den Heatkiller Tube 200 D5 + Basic Mounting Kit und 140mm Fan Adapter. Wie genau soll man den an einen 140mm Lüfter montieren? Oder geht das nur an den Lüfterplatz, d.h. Lüfter vorher ausbauen?

Gehe nach dieser Anleitung vor: https://watercool.de/sites/default/files/downloads/MA_HK_TUBE_A5m.pdf
Schritt 7.2.1 habe ich "gemeistert". Probleme habe ich bei 7.2.3, zwei Schrauben sind zwar dabei, ich finde aber kein Gewinde wo ich die sinnvoll benutzen könnte

"7.2.3 Montage an 120 oder 140mm Lüfteraufnahme Zur Montage der Klemmhalterung an eine 120 oder 140mm Lüfteraufnahme sind entsprechende Adapter erhältlich. Diese können über zwei M4 Schrauben an die Halterung montiert werden. Alternativ kann auch hier eine Entkopplung genutzt werden"

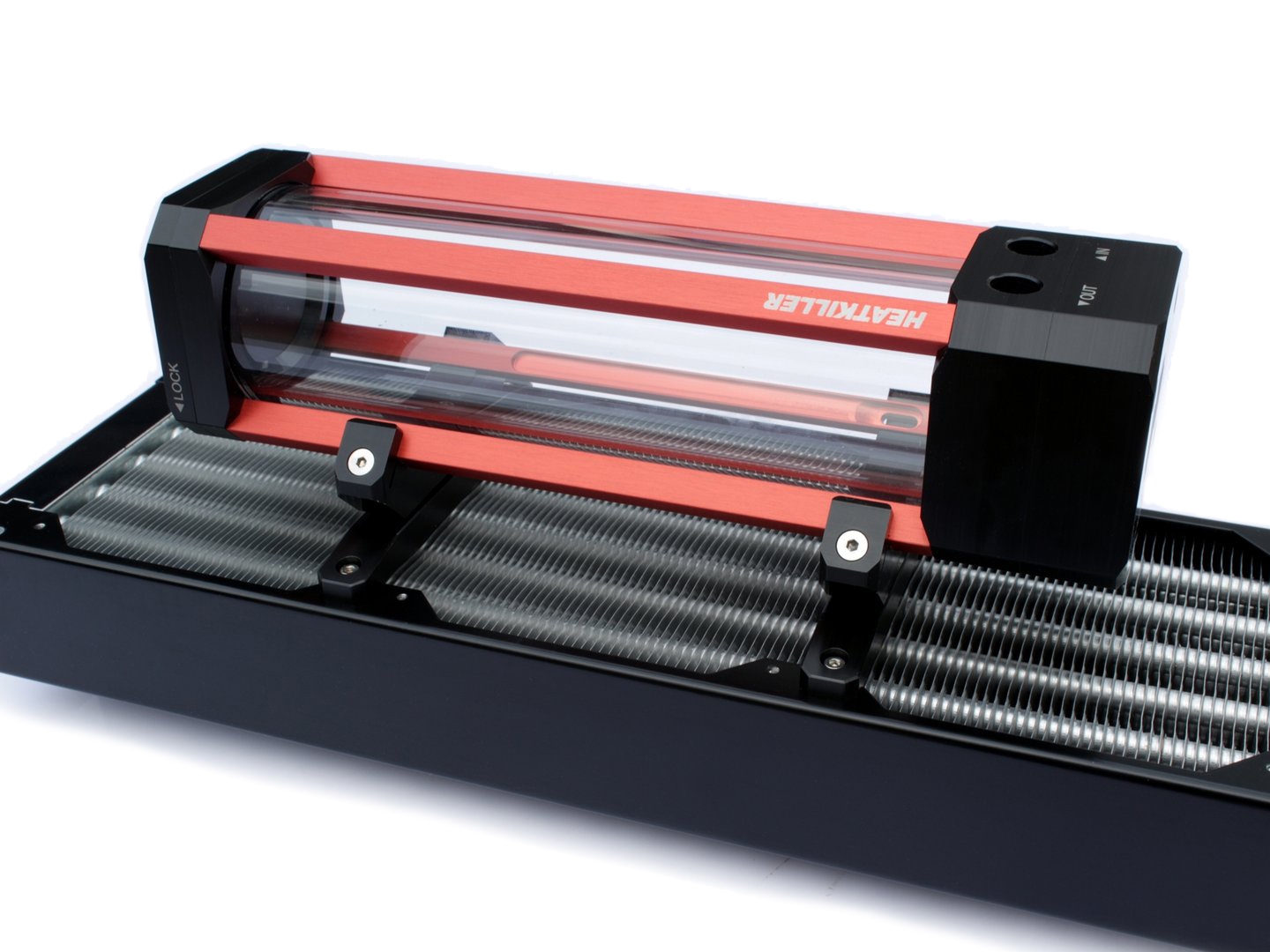

So sieht es montiert aus (Beispielbild), ich will es jedoch nicht auf einen Radiator, sondern vorne an die Gehäuselüfter montieren.



[v3nom]

Der Lüfter hat Löcher an denen er befestigt wird.
Der AGB hat Adapter mit denen dieser an den Bohrungen von Lüftern/Radiatoren befestigt werden kann.

Wo genau da jetzt das Problem sein soll??? Du musst doch sehen das die Adapter, wenn du diese an den Lüfter hälst überlappende Locher haben. Da muss halt ne Schraube durch.



[Kerash]

Wenn du keinen Radiator hast -> kein Gegenstück für die Schraube, dann lässt sich das Problem mit ner einfachen Kontermutter lösen. Schrauben sind mit M4 ja ne Standardgröße, also schau im Keller oder frag beim nächsten Baumarkt. Falls die Schrauben zu kurz sind, um durch Lüfter+Befestigungslöcher an der Front zu gehen musst entsprechend noch längere M4 Schrauben dazu besorgen.



[Timmey92]

Danke @Kerash, genau das habe ich dann auch getan, komischerweise haben die M4 nicht gepasst, musste M3 nehmen. Naja jetzt hält es . Direkt auch schon mal Wasser eingelassen und das ablassen über die Schnellverbinder getestet. Jetzt warte ich sehnsüchtig auf den DHL Boten, damit es losgehen kann. Am Ende benutze ich nur die schwarzen Schläuche, hab den durchsichtigen für ein paar Versuche verwendet.



[Mr_Hunter]

Würde für innen auch hardtubes nehmen. Schaut einfach schöner aus



[0-8-15 User]

Ich finde, der schwarze Schlauch mit den silbernen Anschlüssen sieht mega gut aus. Da vermisse ich keine Hardtubes.



[mykoma]

Auf dem schwarzen Schlauch fehlt mir die weiße Schrift, wie auf meinen Norprene - Industrie-Look.
Aber das ist wieder so eine Geschmacksfrage, ich persönlich mag die silbernen Fittinge nicht, ich bevorzuge Black Nickel, aber das muss jeder für sich selbst entscheiden.



[Timmey92]

Die Schläuche sind ja an dem ganzen Setups das günstigste ... das wird auch nicht für immer so bleiben, aber fürs erste gefällt es mir so.

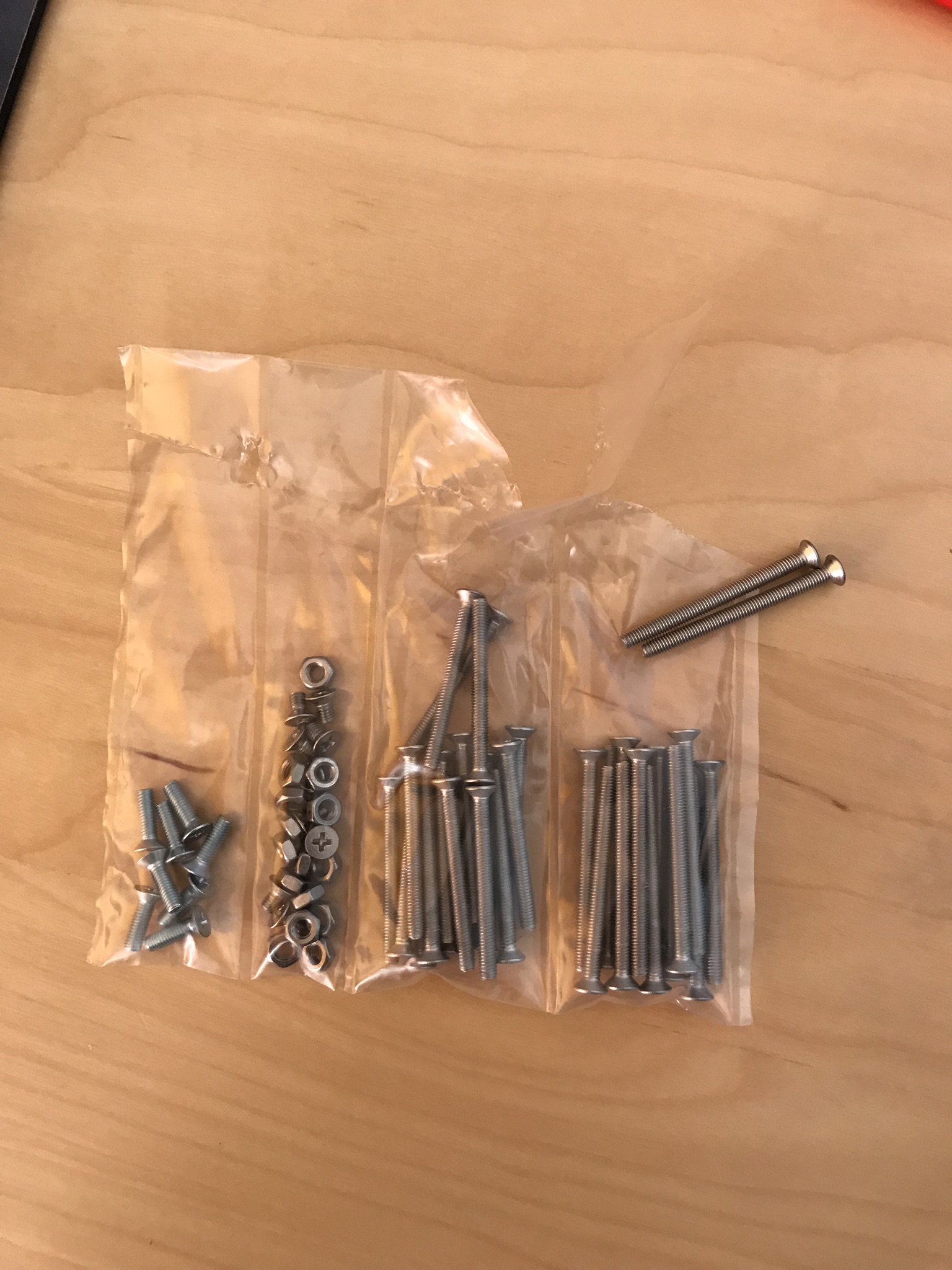

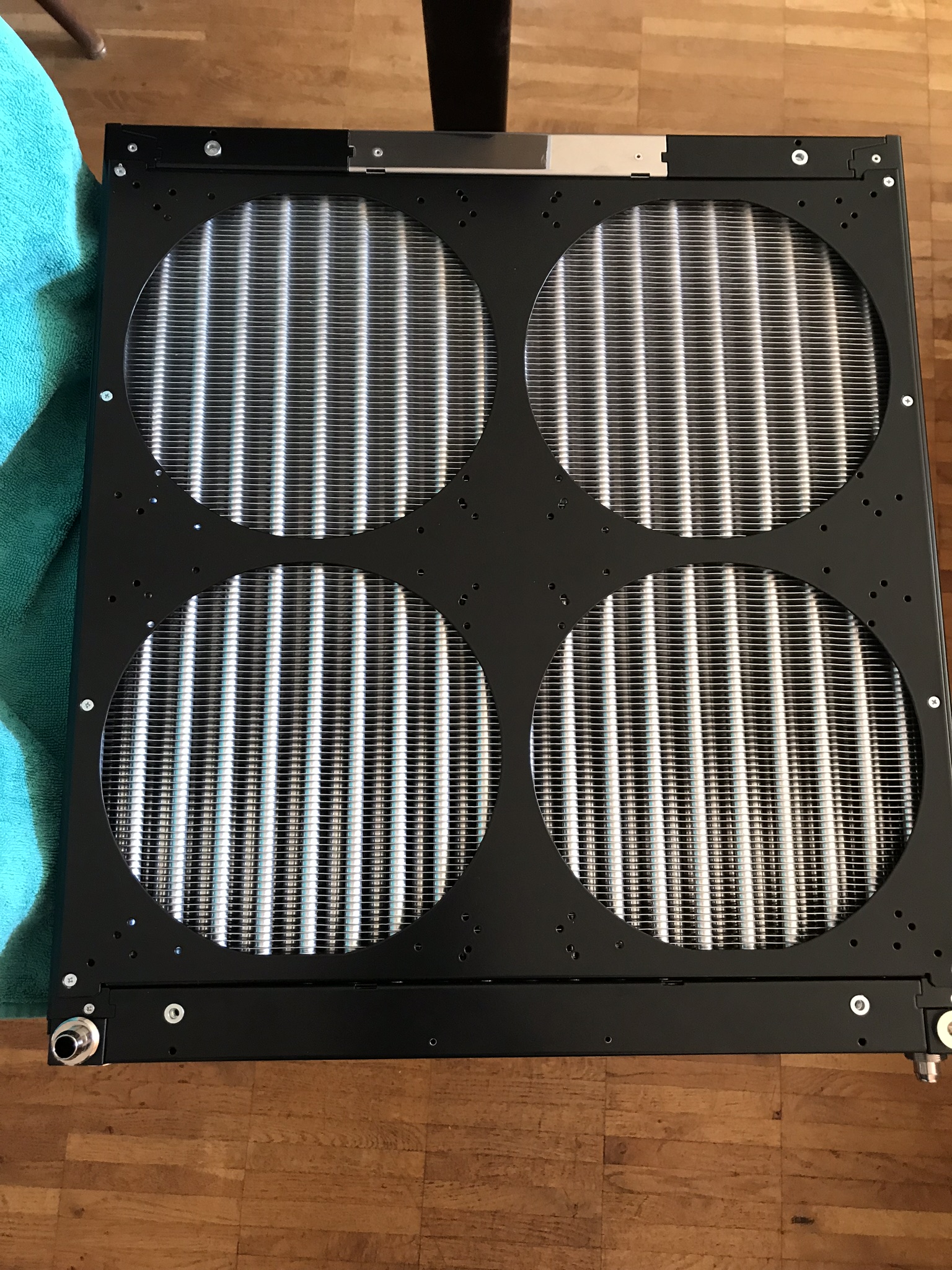

Ich bin gerade dabei meinen MO-RA mit den Lüftern zu bestücken. Fan Blende habe ich angeschraubt, jedoch fehlt mir die Idee wie ich jetzt den Lüfter anbringe. Offensichtlich soll man die langen Schrauben verwenden um den Lüfter anzuschrauben, jedoch hat die Blende nur Löcher, kein Gewinde was Halt gibt. Eine Anleitung war auch nicht dabei Würde mich über einen Hilfreichen Tipp freuen. Wofür die Schrauben & Muttern im zweiten Fach von links sind, weiß ich auch nicht.

Edit: anscheinend muss man die Lüfter vorher montieren und dann die Schrauben mit der Mutter fixieren, oh man ey, anstrengend diese kleinen Dinger...

@Tor Tesla du hast das ja schon mal gemacht, hast du eine Idee?



[v3nom]

Schraube + Mutter



[Dilogo]

jo, Fan-Blende wieder runter und die Lüfter mit Schraube und Mutter befestigen.
Hatte ich beim ersten mal auch verplant.

Wenn die Lüfter mal auf der Blende sind, ist es ganz praktisch zum reinigen.



[Tor Tesla]

Da kann man sich noch aussuchen, auf welcher Seite die Muttern sein sollen. Bei mir habe ich die Schrauben von vorn durch die Lüfter und dann die Blende gesteckt und von hinten die Muttern befestigt.
