Gehäuse im Eigenbau : So klein wie möglich

[strawberrymaker]

Hallö liebes Forum ^^

Ich wollte euch mal ein bisschen von meinem zurzeitigem Projekt erzählen, und hoffe auch auf ein bisschen Hilfe
Hardware die verbaut werden soll:

-MB: ASRock 880GM-LE FX
-CPU: AMD FX 8350
-GPU: VGA GeForce GTX 770 SC EDIT: +Heatkiller LT (Fertig verbaut von Caseking.de)
-RAM: Kingston KVR16N11
-HDD1: Samsung Serie 840 EVO 250GB
-HDD2: Western Digital WD20EZRX
-Power Supply: Xilence XP1000
-Laufwerk: SONY AD-7580S (Weil Slim)

-Gegen Vibrationen: Lamptron HDD Rubber Screws PRO

Da ich Angst um die Luftzirkulation habe aber auch mein Freund es wollte, habe ich mich für eine WaKü entschieden.

-Radiator: Alphacool NexXxoS ST30 Full Copper 420mm
-Pumpe: Aquacomputer Aquastream XT USB 12V
-Pumpenentkopplung: Aquacomputer Shoggy Sandwich V2.0
-AGB: Alphacool Cape Corp Coolplex Pro
-Kühlung CPU: aqua computer Cuplex Kryos XT - AM2/AM3
-Kühlung GPU: Alphacool NexXxoS NVXP Nvidia GTX770
-Lüfter: Enermax Twister Cluster 600-1400 U/min
-Controller: Phobya TPC 4x Fan- or Pump-Controller 30Watt
Kühlflüssigkeit: Innovatek Protect Konzentrat 0,5l

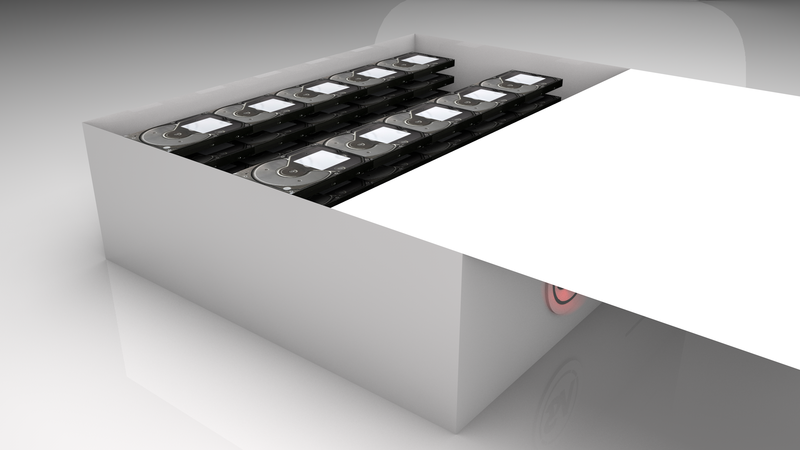

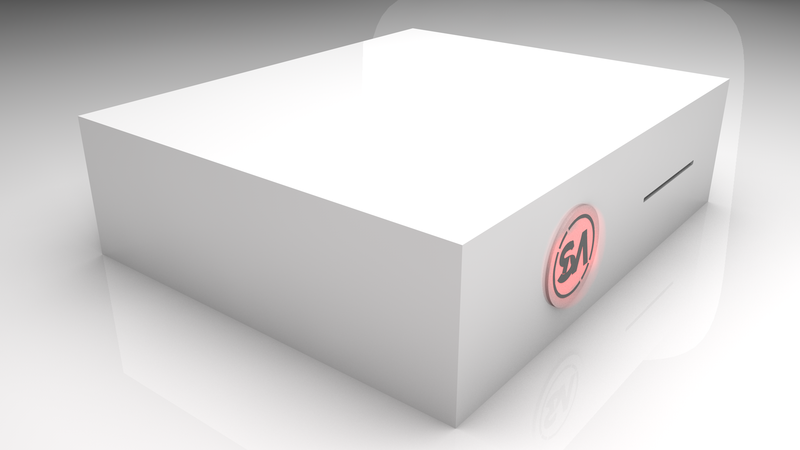

Render:






Die Festplatten sind als Platzhalter gedacht Die Maße stimmen leider auch noch nicht ^^. Wäre trotzdem toll was ihr von der Idee haltet ^^ Die Textur müsste eigentlich auch geändert werden, zu einem gebürstetem Aluminium, wie man es auch bei dem Imac unterhalb sehen kann. Es soll so klein wie möglich werden, damit es halt in seinem relativ kleinem Zimmer nicht zu viel Platz wegnimmt und auch nicht auffälig sein soll, sondern eher versteckt sein soll. Außerdem will er dann öfters zu LAN-Partys gehen/veranstalten, wo ich dachte das ein so kleines Ding besser zu transportieren ist.

Da ich leider noch keine Erfahrung mit einer WaKü machen konnte, wusste ich auch nicht richtig wie ich am Ende alles zusammenstecke. Ich hatte erstmal als Idee gehabt es so zusammen zu bauen :

Radiator -> AGB -> Pumpe -> GPU -> CPU -> zurück Radiator

Ich war mir wiederum unschlüssig ob das wirklich Sinn macht, da am Ende die schon erwärmte Kühlflüssigkeit vom GPU zum CPU geht, ob der effektiv gekühlt wird, da mein Freund sicherlich beides stark belasten wird (Gaming + 3D-Modelling/Rendering über CPU).
Ist der Radiator überhaubt groß genug für beides?

Fest steht auf jeden Fall das alles zusammen in einen Rahmen kommt, an dem dann die Außenwände dran genietet werden. Die Festplatten werden mit den Gummiabständen auf das Hauptboard von unten festgeschraubt und die Grafikkarte wird mit einem Riser neben dem MB angeschlossen. Daher auch meine nächste Frage : habt ihr Erfahrung mit Pcie x16 Risern machen können? Könntet ihr auch einen empfehlen?

Das wärs auch fürs erste ^^
Fände auch ein bisschen Kritik oder Support zu meinen unmengen an Fragen von der Community sehr toll :3

~Straw



[Chilihead]

Korrekt, die CPU sollte die erste Komponente nach der Pumpe sein, die Grafikkarte leistet eine wesentliche höhere Wärmeleistung, der tun dann die 5°C wärmeres Wasser nicht weh, solltest die CPU allerdings übertakten könnte die CPU mit dem heißen Abwasser der Grafikkarte nur eingeschränkt übertaktet werden.

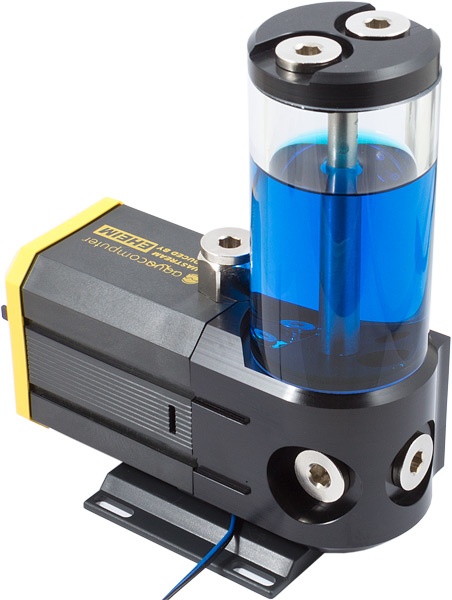

Eventuell könntest du zu der Aquastream XT ein Aquainlet Pro oder XT nehmen, sieht TOP aus.

Eine richtige schöne Einheit dann

Weiters würde ich eine Verschlauchung von 16/10 empfehlen, ein sehr angenehmes Format.

Je nach Showeffekt würd ich auch ein neues Mainboard verbauen.

Eine Menge Anschlüsse werden dich noch viel Geld kosten, wirst sehen

Luftschlitze wären angebracht, der Radi muss ja Luft auch bekommen.

Weiters solltest du keine Twister Cluster oder ähnliches gelochtes Material am Radiator nutzen da der Luftdruck sehr schwach ist.

Ein 420er sollte für beides ausreichen.

Welchen Sinn soll die Raiser Karte machen ?



[tree-snake]

-Gegen Vibrationen: Lamptron HDD Rubber Screws PRO

Bringen eigentlich gar nix. Du musst dir schon ne Dämmbox für die HDD bauen damit sie wirklich silent wird. Und dann am besten auf nen Shoggy legen.



[strawberrymaker]

Bringen eigentlich gar nix. Du musst dir schon ne Dämmbox für die HDD bauen damit sie wirklich silent wird.

Könntest du mir eine Dämmbox für 1 HDD empfehlen?



[Matzegr]

Ich war mir wiederum unschlüssig ob das wirklich Sinn macht, da am Ende die schon erwärmte Kühlflüssigkeit vom GPU zum CPU geht, ob der effektiv gekühlt wird, da mein Freund sicherlich beides stark belasten wird (Gaming + 3D-Modelling/Rendering über CPU).

Temperaturerhöhung des Wassers durch die GPU/CPU ist vernachläßigbar, da sich die Wassertemperatur nicht groß ändert sofern die Durchflussgeschwindigkeit groß genug ist. Man darf sich eine Wasserkühlung nicht so vorstellen dass das Wasser in den Kühlern jeweils um mehrere Kelvin erwärmt wird und anschließend im Radiator wieder auf Raumtemperatur abgekühlt wird. Vielmehr pendelt sich das gesamte Wasser im Kreislauf mit der Zeit auf eine Temperatur ein, die an unterschiedlichen Punkten des Kreislaufs nur sehr wenig differiert.



[ermel83]

Korrekt, die CPU sollte die erste Komponente nach der Pumpe sein, die Grafikkarte leistet eine wesentliche höhere Wärmeleistung, der tun dann die 5°C wärmeres Wasser nicht weh, solltest die CPU allerdings übertakten könnte die CPU mit dem heißen Abwasser der Grafikkarte nur eingeschränkt übertaktet werden.

Das halte ich mit Verlaub für Quatsch. Bei allen Wasserkühlungen die ich kenne, erwärmt sich das Wasser während eines Kreislaufs nur um ca. 1 Grad. Von daher ist es völlig egal, ob du zuerst die Grafikkarte oder die CPU versorgst. Das Wasser wird nach der Grafikkarte nur maximal 1 Grad wärmer sein!



[strawberrymaker]

Ok Danke für die ganzen Tipps



[Shaav]

Wie groß ist der Kasten?



[tree-snake]

Quiet Drive oder Himuro von Scythe. Und die dann noch auf nen Shoggy legen.

Wenn du zwei Himuro willst, hätte ich gerade günstig abzugeben.



[strawberrymaker]

Wie groß ist der Kasten?

Das weiß ich selbst noch nicht, da ich noch nicht weiß wie ich alles platzieren werde. Mein Ziel wäre dass die Höhe nicht mehr als 10 cmd beträgt

Ergänzung (9. März 2014)

Quiet Drive oder Himuro von Scythe. Und die dann noch auf nen Shoggy legen.

Wenn du zwei Himuro willst, hätte ich gerade günstig abzugeben.

Könnte ich nicht einfach die Festplatte auf einem Shoggy legen/montieren?

Ergänzung (9. März 2014)

Danke für den Tipp am Radiator!

Ich hatte vor die Graka neben dem Mainboard zu legen/festzumontieren statt drauf zu stecken, da mir dass da sonst zu hoch geht und ich mein Ziel von 10cm nicht erreichen würde. Und natürlich kosmetische Hintergründe ^^
