Heimnetzwerkplanung für Neubau

[tombo777]

Hallo zusammen!

Ein Freund von mir hat mich gebeten ihm bei der Planung seines Heimnetzwerkes für seinen Neubau zu helfen.

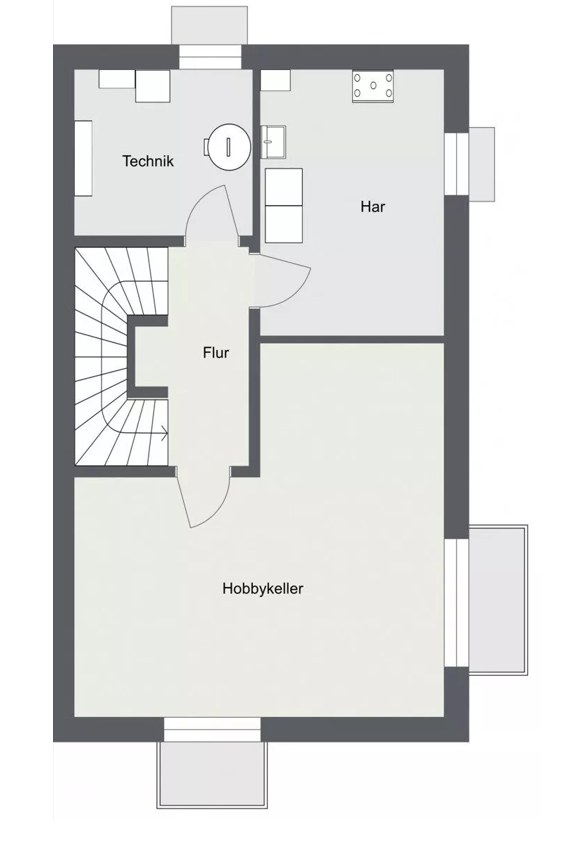

Das Haus hat knapp 170 m² und insgesamt 4 Stockwerke inkl. Keller der so aussieht:

Im Technikraum kommt sowohl die interne Hausverkabelung, als auch die Kupferleitung der Telekom an. (Glasfaser frühestens in 2-3 Jahren).

Da er aktuell eine Fritzbox 7490 besitzt, wäre meine Wahl auf 4x FRITZ!WLAN Mesh Repeater 2400 gefallen.
Also quasi Fritzbox im Keller (+Switch) und pro Etage dann einen Mesh Repeater im LAN-Brücke Modus.

Die Ansprüche sind relativ gering: Kein Homeoffice und keine besonderen Netzwerkgeräte, es soll nur vernünftig funktionieren.

Denkt ihr das passt so?

Vielen Dank für eure Rückmeldungen!

Beste Grüße
Tom



[Chesterfield]

warum bei einem Neubau auf wlan setzen wenn man stabile lan Verkabelung für lau realisieren kann ?
an die lan buchsen kannst dann immer noch den 2400 er dran patchen für wlan. und dann muss das signal nicht vom keller hoch per funk

und warum noch die 7490 ? die 7590(AX) kostet doch kaum was und bietet neues features für wenig geld



[meph!sto]

Wenn Neu, dann richtig.
In alle Räume kommen mind. 1 Doppeldose, die im Keller auf einem Patchfeld landen.
So hast du eine verkabelte Infrastruktur.

Das Nonplusultra wäre zusätzlich:
LAN Dosen in den Decken (an entsprechenden Stellen) an die dann PoE AP's kommen die im Keller auf einem PoE Switch landen.

Edit: wie bereits erwähnt, auf der verkabelten Infrastruktur aufbauend, kannst du dann einfach einen AP an eine Dose anstöpseln und hast WLAN.



[stefan92x]

In jedes Zimmer eine Netzwerkdose setzen, sollte bei einem Neubau schon drin sein. Für WLAN kann man dann aber in der Tat so sorgen wie du meinst.



[AB´solut SiD]

Serz. Pro Zimmer zwei Dosen (minimum) zusätzlich an neuralgischen Punkten RJ45 in die Decke für AP. Das ganze Zentral im Keller auf Patchpanel, HÜP daneben.
@Chesterfield damit man auch mit Geräten ohne LAN Anschluss gutes stabiles Netz hat?

Es müssen ja keine Fritz! Geräte sein, da gibt es optisch besser integrierbares und managen kann man die ebenso.



[jtr00]

Mit der Doppeldose je Zimmer & im Bestfall einen zusätzlichen Deckenauslass zeichnet sich ja bereits ein Konsens ab, dem ich nur zustimmen kann.

Und das würde ich unabhängig davon sehen, ob man nun bis zu seinem Lebensabend in dem Haus wohnen möchte oder es zeitnah wieder gewinnbringend verkaufen möchte.

Darüber hinaus würde ich mir persönlich auch immer noch mindestens ein Leerrohr aus dem Technikraum in jeden Bereich ziehen. Man weiss ja nie, was man 3 Tage, 3 Monate oder 3 Jahre nach dem Einzug noch gerne in jedem Raum hätte oder was es dann für nette Technologien gibt.
Und ohne Leerrohr hat es halt einen massiven Aufwand oder die Einstellung des Projekts zur Folge.



[wahli]

Welche Geräte hängen im Netzwerk?
Wolltest du die Meinung nur zum WLAN haben oder gibt es tatsächlich kein LAN?

Zum WLAN:
Kann man so machen. Es gibt allerdings auch schöne Accesspoints mit PoE, d. h. die kommen unauffällig dann an die Decke (an geeignete zentrale Position) und werden mit Strom vom Netzwerkschrank aus versorgt.

Im Keller:
Netzwerkschrank, Patchpanel, Switch, alle LAN-Leitungen in den Netzwerkschrank

Duplex-LAN-Leitungen in jedem Raum, in einigen Räumen auch mehr (z. B. Büro und Wohnzimmer).
Garage und Terrasse nicht vergessen. Je nach Grundstücksgröße auch Gartenhütte, Einfahrtstor, usw. berücksichtigen.

Wenn wirklich kein LAN-Netzwerk jetzt geplant wäre (warum auch immer), würde ich auf jeden Fall schon die Leerrohre in alle Räume legen. Das hält dir alle Möglichkeiten offen und erspart unglaublich viel Aufwand, wenn doch ein LAN-Kabel eingezogen werden muss.



[derchris]

Wenn Neu, dann richtig.

Dem bleibt nix hinzuzufügen. Nichts ist ärgerlicher als nachher in einem Haus für über 1/2 Mio zu sitzen und sich mit WLAN Krücken rumzuschlagen.

Je nachdem wie weit die Planung und Realisierung ist: Doppeldose in jeden Raum, Kabel unter die Decke für APs pro Etage unter der Decke, Cat7 Kabel dahin wo die Türklingel/Sprechanlage hin kommen soll, Kabel in Garage, Gartenhütte, Außenbereich (für spätere Erweiterung, Automatisierung, Überwachungstechnik).



[Incanus]

Er schrieb doch schon:

Also quasi Fritzbox im Keller (+Switch) und pro Etage dann einen Mesh Repeater im LAN-Brücke Modus.

klingt für mich eindeutig nach einer geplanten oder schon vorhandenen LAN-Verkabelung.



[Flossen_Gaming]

Am besten in jedem Raum, an jeder Wand eine Doppeldose.

Kenne da einen Fall im Bekanntenkreis, wo man sich hinterher geärgert hat, nicht doch mehr Dosen gesetzt zu haben.



[T3Kila]

Falls es noch nicht oft genug gesagt wurde, schließe ich mich auch noch an. Überall Leerrohre verwenden, mindestens eine Doppeldose pro Raum, plus Deckenanschluss für Accesspoints



[spw]

Habe 2018 gebaut. In jedem Raum ne Doppeldose, jetzt überall 500Mbit. Unschlagbar. WLAN brauche ich nur fürs Handy. Am Dachstuhl oben ist alles im Netzwerkschrank gebündelt. WLAN funzt auch von dort oben runter mit noch 150 Mbit am Handy. Reicht.



[tombo777]

Danke für die vielen Antworten!
Ich habe mich wohl missverständlich ausgedrückt
Die Doppeldose in jedem Raum ist natürlich gesetzt, so richtig unklar war jetzt nur noch, wie man das Wifi im gesamten Haus abbildet.

warum bei einem Neubau auf wlan setzen wenn man stabile lan Verkabelung für lau realisieren kann ?
an die lan buchsen kannst dann immer noch den 2400 er dran patchen für wlan. und dann muss das signal nicht vom keller hoch per funk

und warum noch die 7490 ? die 7590(AX) kostet doch kaum was und bietet neues features für wenig geld

Die 7490 hat er halt aktuell noch, aber du hast definitv recht, die sollte man defintiv ersetzen.

Serz. Pro Zimmer zwei Dosen (minimum) zusätzlich an neuralgischen Punkten RJ45 in die Decke für AP. Das ganze Zentral im Keller auf Patchpanel, HÜP daneben.
@Chesterfield damit man auch mit Geräten ohne LAN Anschluss gutes stabiles Netz hat?

Es müssen ja keine Fritz! Geräte sein, da gibt es optisch besser integrierbares und managen kann man die ebenso.

AP an der Decke ist leider nicht gewünscht.. Fritz deswegen weil er schon eine Fritzbox hat und man dann nur eine Oberfläche für alles hat. Die Ansprüche sind wie gesagt nicht hoch.

Welche Geräte hängen im Netzwerk?
Wolltest du die Meinung nur zum WLAN haben oder gibt es tatsächlich kein LAN?

Zum WLAN:
Kann man so machen. Es gibt allerdings auch schöne Accesspoints mit PoE, d. h. die kommen unauffällig dann an die Decke (an geeignete zentrale Position) und werden mit Strom vom Netzwerkschrank aus versorgt.

Im Keller:
Netzwerkschrank, Patchpanel, Switch, alle LAN-Leitungen in den Netzwerkschrank

Duplex-LAN-Leitungen in jedem Raum, in einigen Räumen auch mehr (z. B. Büro und Wohnzimmer).
Garage und Terrasse nicht vergessen. Je nach Grundstücksgröße auch Gartenhütte, Einfahrtstor, usw. berücksichtigen.

Wenn wirklich kein LAN-Netzwerk jetzt geplant wäre (warum auch immer), würde ich auf jeden Fall schon die Leerrohre in alle Räume legen. Das hält dir alle Möglichkeiten offen und erspart unglaublich viel Aufwand, wenn doch ein LAN-Kabel eingezogen werden muss.

Im Netzwerk werden folgende Geräte hängen: PCs, Laptops, Handys, Tablets, Drucker, Fernseher
APs mit PoE haben defintiv Vorteile, da bin ich ganz bei dir.



[DLMttH]

Die 7490 hat er halt aktuell noch, aber du hast definitv recht, die sollte man defintiv ersetzen.

Muss man nicht. Auf alle Fälle jedoch nicht gegen eine 7590 AX, die ihrerseits Schwächen hat.



[hanse987]

Wenn gutes WLAN auf der Terrasse und/oder Garten gewünscht ist, dann LAN für Outdoor-AP legen bzw. zumindest vorbereiten. LAN zur Garage oder Stellplatz für eine Wallbox nicht vergessen. Alle LAN-Kabel im Rohr verlegen. Auf große Radien achten um die Kabel auch mal tauschen zu können. Nichts ist zukunftsfähiger wie ein ausreichend dimensioniertes Leerrohr!



[stefan92x]

Wenn gutes WLAN auf der Terrasse und/oder Garten gewünscht ist, dann LAN für Outdoor-AP legen bzw. zumindest vorbereiten.

Das ist gar nicht unbedingt nötig (also je nach Gartengröße). Der AP im Wohnzimmer funkt hier z.B. auch bequem durchs Fenster auf die Terrasse, auf der ich gerade sitze



[norKoeri]

AP an der Decke ist leider nicht gewünscht.. Fritz deswegen weil er schon eine Fritzbox hat und man dann nur eine Oberfläche für alles hat. Die Ansprüche sind wie gesagt nicht hoch.

Ihr wisst schon, dass so ein Häuschen mehrere Jahrzehnte steht? Die Lösung über FRITZ!Repeater 2400 ist ideal, für gestern, einen DSL100-Anschluss, also das Niveau anno 2014. Wenn die Ansprüche nicht hoch sind, man das Handy dann in die Nähe des FRITZ!Repeater legt, reicht das alles auch für DSL250. Und auch Fiber250 wird das noch lange ausreichen, vielleicht ein Jahrzehnt. Aber dann … Netz-Dosen an die Decke, bitte, jetzt!



[hildefeuer]

Zwillingsdosen in jedes Zimmer.
Die 7490 gegen eine 7530ax tauschen und ins EG. Amtsleitung hoch patchen.
Die 7490 kann für die Versorgung des Kellers genutzt werden als Access Point. Für die 2 og würde ich 1200ax verwenden. Im Keller Switch.
Wenn der Router in Keller kommt, ist mit DECT Verbindung nach der 2. Betondecke Schluss.



[JumpingCat]

Wieso möchtest du das WLAN x-fach per Repeater weitergeben [anstatt] die Access-Points per Kabel anzubinden?



[tombo777]

Ihr wisst schon, dass so ein Häuschen mehrere Jahrzehnte steht? Die Lösung über FRITZ!Repeater 2400 ist ideal, für gestern, einen DSL100-Anschluss, also das Niveau anno 2014. Wenn die Ansprüche nicht hoch sind, man das Handy dann in die Nähe des FRITZ!Repeater legt, reicht das alles auch für DSL250. Und auch Fiber250 wird das noch lange ausreichen, vielleicht ein Jahrzehnt. Aber dann … Netz-Dosen an die Decke, bitte, jetzt!

Du hast absolut recht, da bin ich ganz bei dir, aber ich habe mir da schon den Mund fusselig geredet. Man will es eben nicht..
Das es mittelfrisitig für ein paar Jahre aufjedenfall nicht merh gibt als DSL250 würde ich eben auf den alten FritzRepeater setzen, weil man den per Lan Bridge ja direkt an die FritzBox kriegt. In ein paar Jahren gibt es dann ja sowieso noch bessere Hardware, wenn das Thema aktuell wird, oder?

Zwillingsdosen in jedes Zimmer.
Die 7490 gegen eine 7530ax tauschen und ins EG. Amtsleitung hoch patchen.
Die 7490 kann für die Versorgung des Kellers genutzt werden als Access Point. Für die 2 og würde ich 1200ax verwenden. Im Keller Switch.
Wenn der Router in Keller kommt, ist mit DECT Verbindung nach der 2. Betondecke Schluss.

Die 7530ax bevorzugt vor der 7590 (ohne ax) dann wegen Wifi 6 und deswegen ins EG oder?
