"Ein Schiff" oder "Wie alles begann"
Die Idee für dieses Projekt entstand noch im letzten Jahr. Als das Thema ITX gerade im kommen war, stand mal wieder eine LAN-Party an. Also die 7 Sachen inkl. Coolermaster CM690 zusammengepackt und los gings. Kofferraum war mit 2 Rechnern und einem Monitor schon voll, sodass ein Monitor mit nach vorne musste. Dann muss das Schiff von einem Gehäuse natürlich auch irgendwo abgestellt werden und nervt mich mit seiner Klobigkeit sowieso, ab hier schiele ich neidisch zu den Kollegen, die mit einem Laptop spielen. Doch ein Laptop ist mir meist zu schwach, also muss das Problem auf anderem Wege gelöst werden.
Ein miniITX-System soll abhilfe schaffen.

Was alles geplant ist
Mein Ausgangssystem bestand aus:
Phenom 9500, MSI K9A2 CF, 2GB RAM, 400W beQuiet, 500GB HDD, HD4850 im genannten CM690. Da das System schon 2 Jahre (fast, GPU) unverändert in dieser Konfiguration lief, soll es im Laufe der Zeit komplett ersetzt werden.

Grundlage für das neue System ist das J&W Minix, weil ich hier einen Großteil meiner bisherigen Hardware vorrübergehend weiterverwenden kann.
Die Restlichen Komponenten werden im Laufe der Zeit bzw. mit dem Fortschritt des Projektes ausgetauscht. Wie der Name (ITX + extreme = ITXtreme) schon vermuten lässt, soll hier kein HTPC entstehen, sodass hier potente Hardware geplant ist.

Hier die geplante Hardware (schwarz = gekauft/eingebaut ; grau = geplant)
Minix , 4GB RAM , 350 beQuite SFX NT, 2,5" HDD , Slim Slot-In Laufwerk , HD 5850 , Phenom II X4 9xx

Doch wohin mit der Hardware? Da ich sowieso schon vorher mehrmals Pläne für einen Casecon erstellt hatte, ohne diese umzusetzen erschien mir dies eine günstige Gelegenheit. Zielsetzung war einfach: So klein wie möglich, aber eigentlich keine Kompromisse. Daraus entstand folgender Plan:

Maße: 222x146x286mm (Zielsetzung: kleiner als ein Sugo)
extern: 1x 5.25" Slimline
intern: 2x 2.5"
Graka: 5850 passt
Formfaktor: miniITX

Als Material wird Aluminium verwendet. Ist zwar sehr teuer, im Gegenzug ist es aber leicht und schon bei geringen Stärken stabil. Farblich habe ich mich auf eine Kombination aus Weiß und Rot mit ein klein wenig Schwarz festgelegt.

Ursprünglich sollte das System mit LuKü ausgestattet werden, allerdings waren die Maße des Gehäuses für mich zu groß. Deswegen ist eine Wasserkühlung geplant. Hört sich im ersten Moment eventuell paradox an, weil eine WaKü mehr Platz benötigt. Allerdings hat sie den Vorteil, dass sie flexibler ist und dort platziert werden kann, wo sie am wenigsten stört.
Der hochtraben gewählte Titel meint also nicht nur die Leistung des Systems, sonderen auch die "extrem" geringen Abmessungen bei dennoch starker Kühlung.

Ansonsten steht das übliche an:
-(fast) alle Teile lackieren
-Kabel sollen gesleevt werden
-Lackieren
-RAM "verkleiden"

Zwei bis Drei geheime () Details, die ich vorher noch nirgendwo gesehen habe, kommen auch.

Aber bevor ich zuviel Schreibe komme ich nun zu den Bildern, vorher aber noch einige kurze Dankesworte:

an Zwirbelkatz, weil durch ihn mein Interesse an miniITX geweckt wurde
an BigShot, weil ich durch ihn eine Laing habe
an Lehrer-Lampe, wegen des Netzteils

Wer mir bei meinem Projekt helfen möchte, kann in meinen Suchtreads vorbeischauen, evtl. hat er ja etwas passendes: Link 1 Link 2

Ich bin über jeden Hinweis zu Rechtschreib-/Zeichensetzungs-/Sonstigen-fehler dankbar.

Bilder (sind teilweise unscharf, i know):

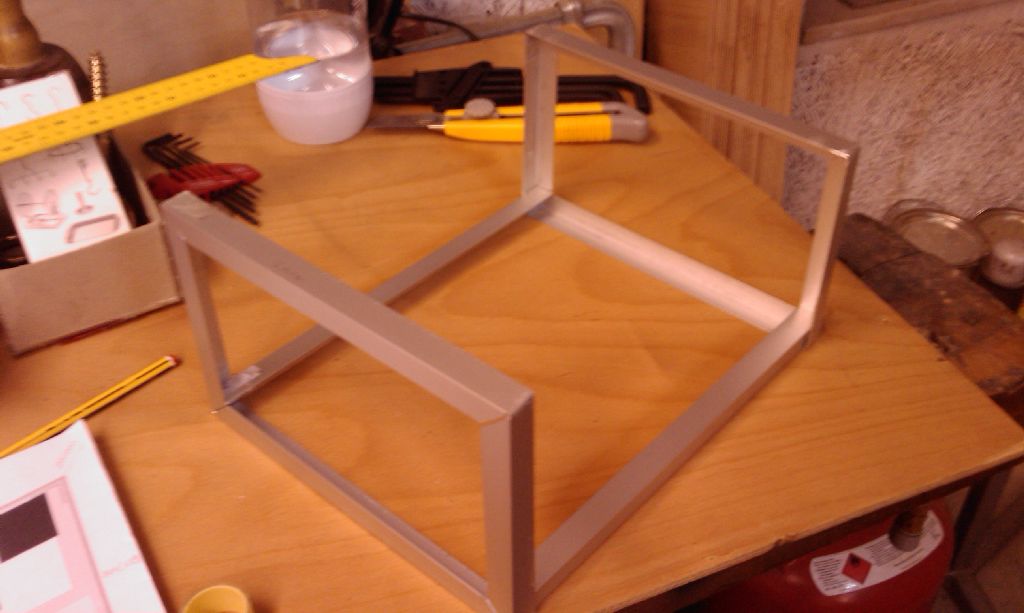

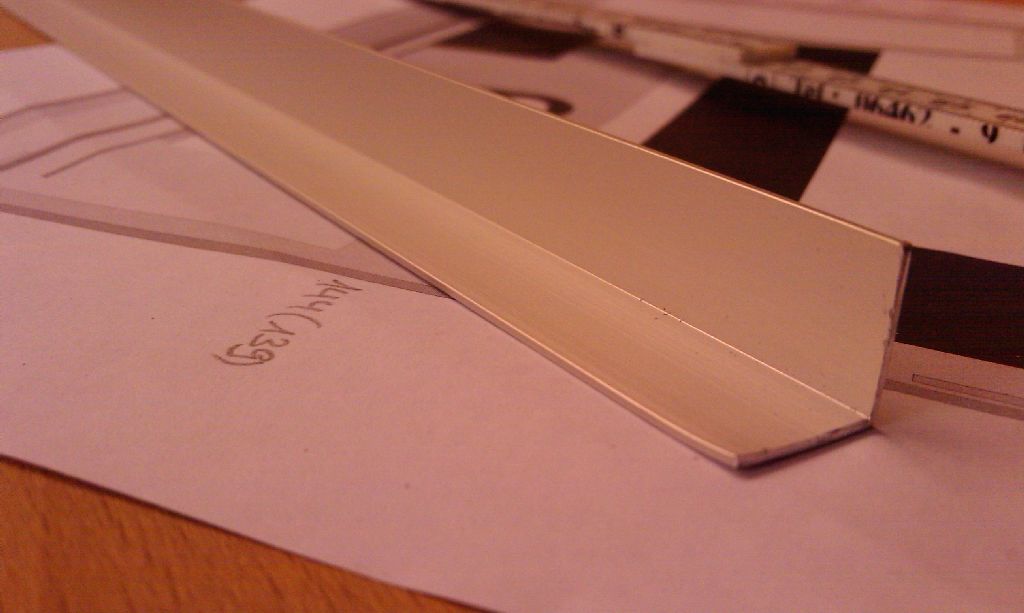

Das Grundgerüst des Gehäuses besteht aus 1,5cm Aluwinkeln, welche zurechtgeschnitten und gebogen werden.

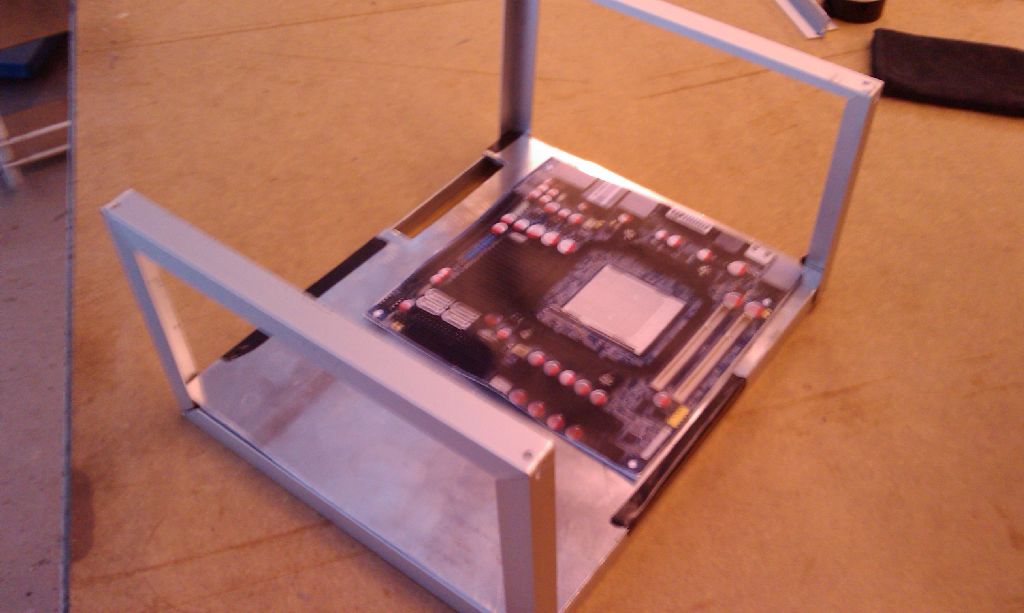

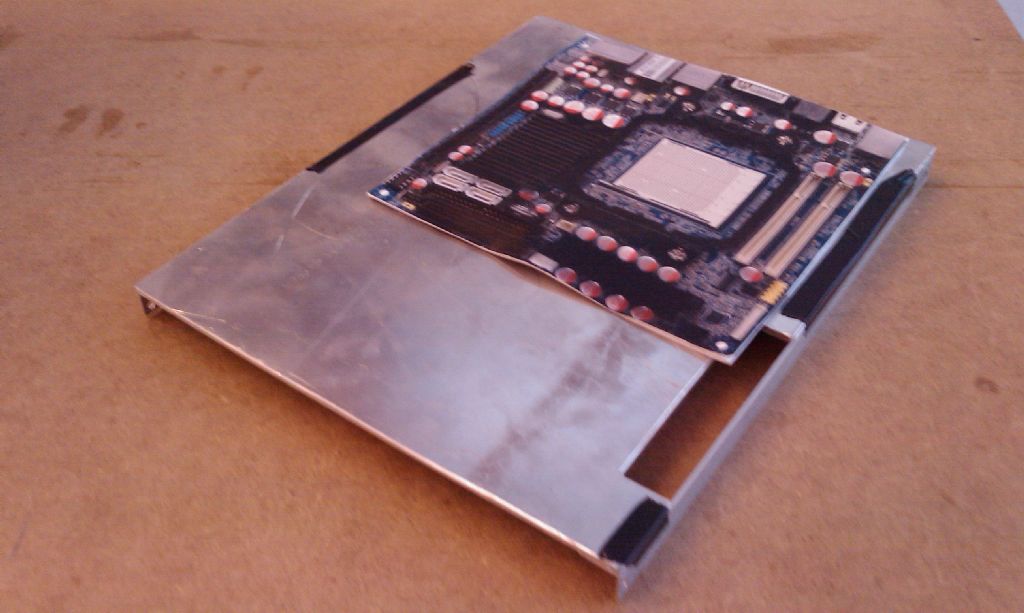

Zum probieren, einfach mal das Mainboard "ausgedruckt" und probesitzen lassen. Ich bin mir sehr bewusst, dass die Maße verdammt knapp sind und muss deshalb ständig probieren, ob der Platz wirklich reicht. Lieber jetzt noch mal neu machen, als später (obwohl das trotzdem vorkommen könnte ^^ )

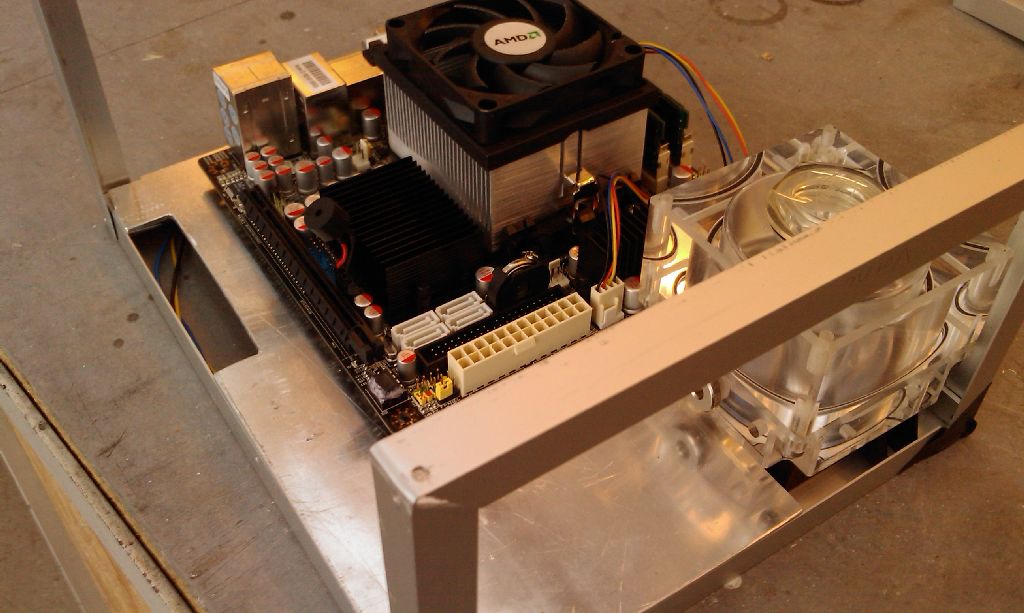

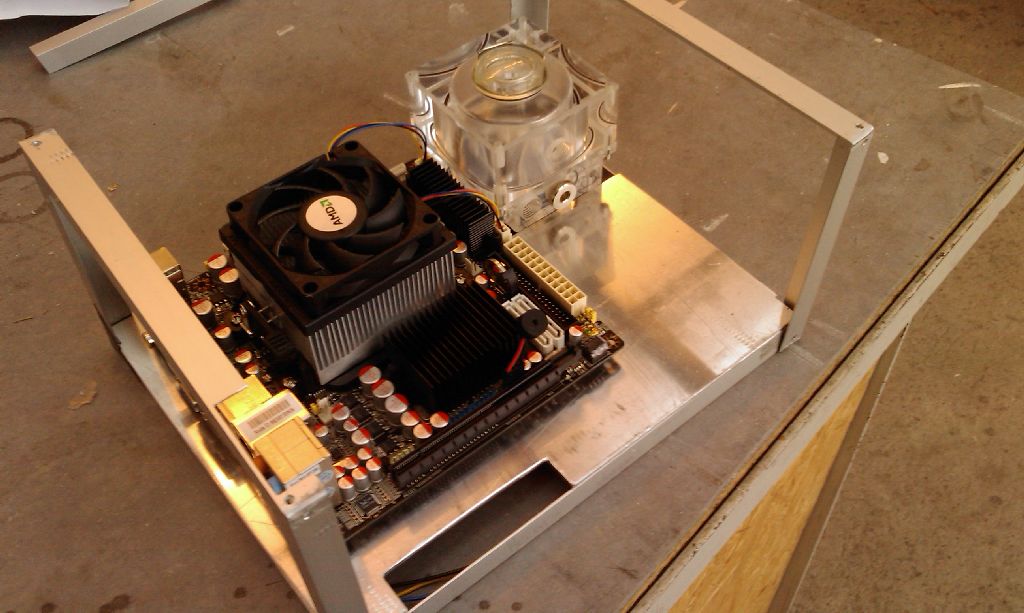

Hier jetzt mal mit echter Hardware. Die WaKü wird noch verändert, der Deckel mit AGB ist einfach zu groß .

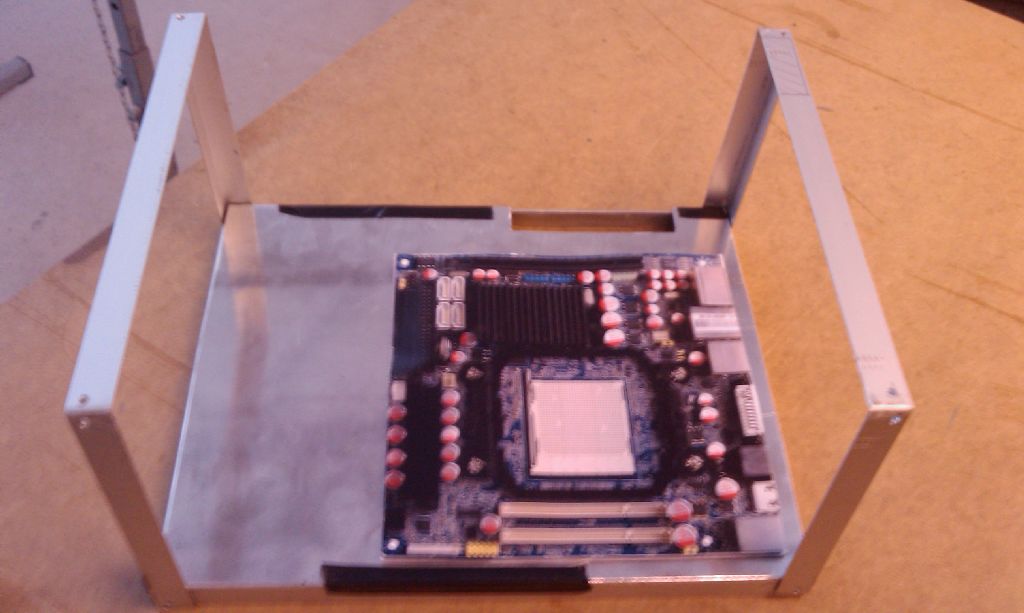

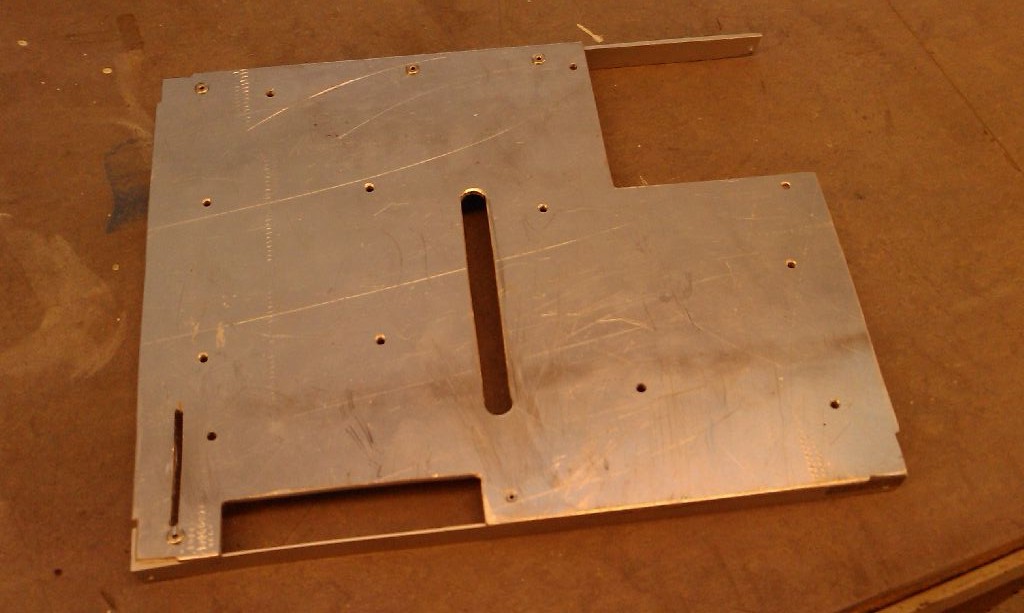

Die Grundplatte des Systems besteht aus 3mm Aluminium (viel zu dick ; ärgerlich, weil dadurch ein Millimeter verloren geht; die GPU steht momentan etwa 4 mm über). Die Löcher sind zum einen für die Distanzhalter, zum anderen werden dort die Halterungen für HDD und DVD vernietet.

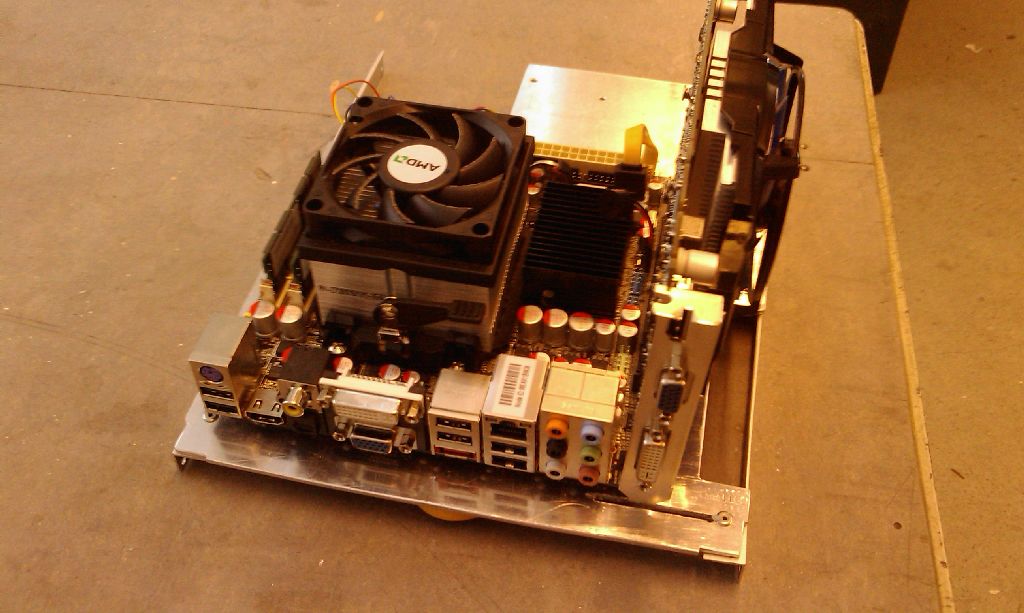

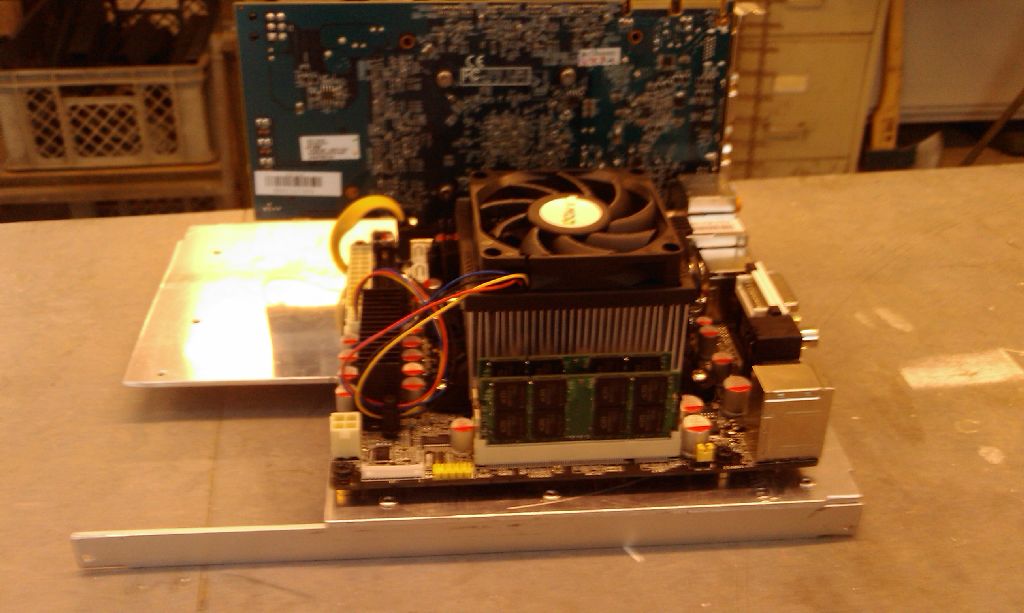

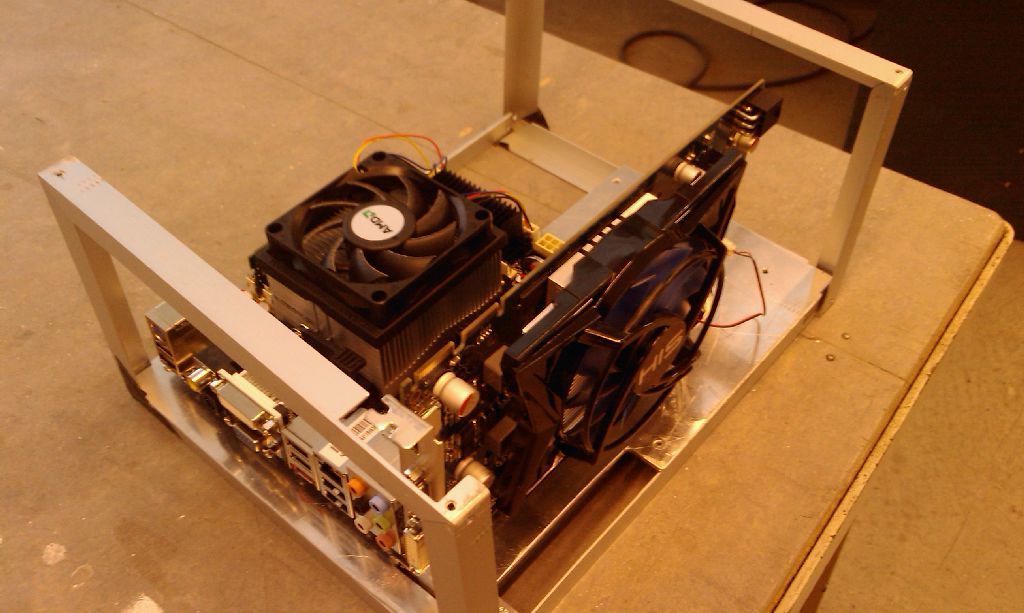

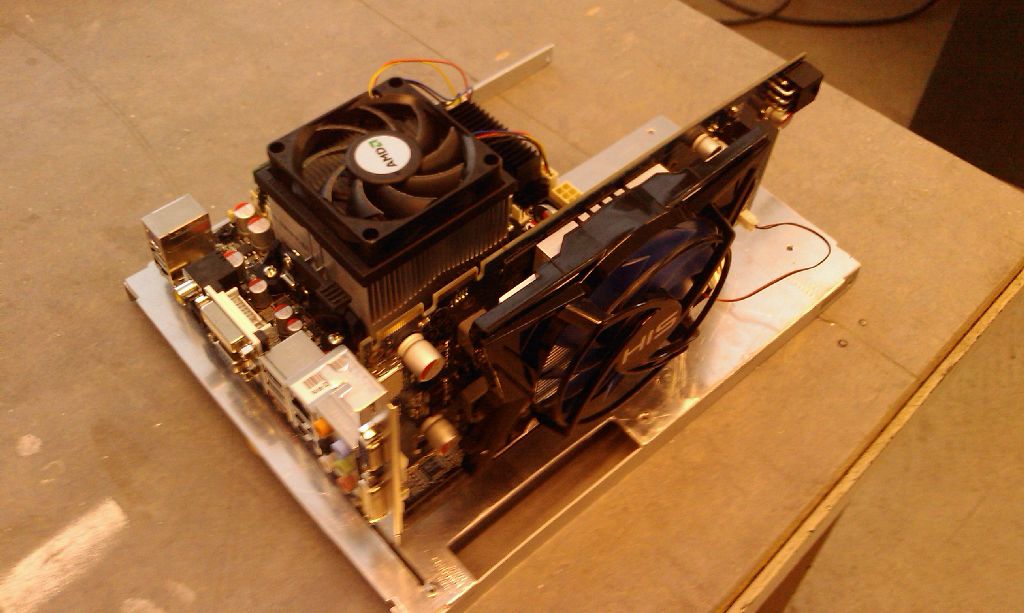

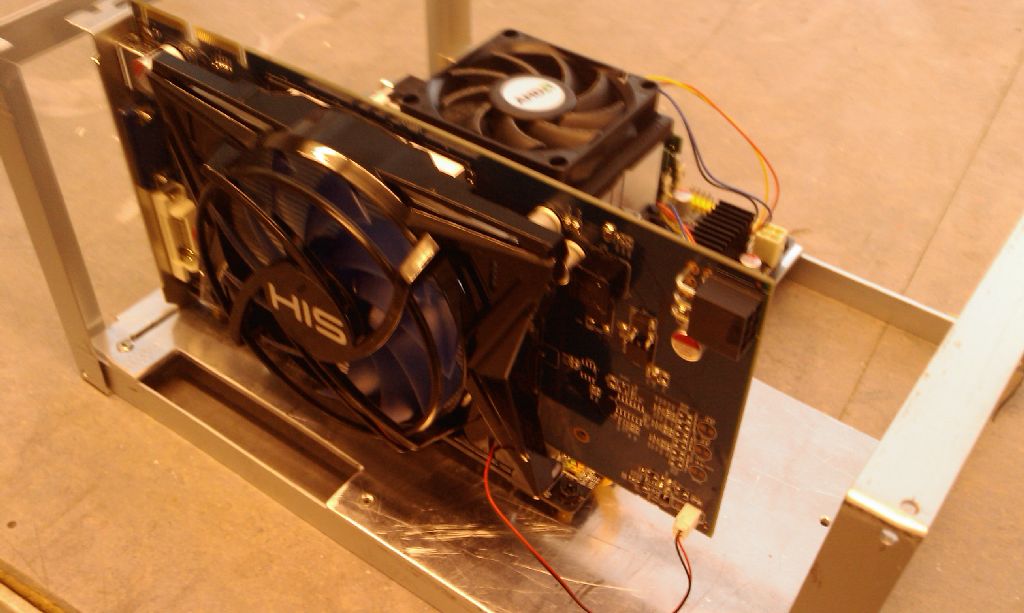

Hier mit montiertem Mainboard und GPU. Eine HD4850 ist bekanntermaßen nicht so lang, man kann sich also vorstellen, dass die 5850 etwas weniger Platz lassen wird.

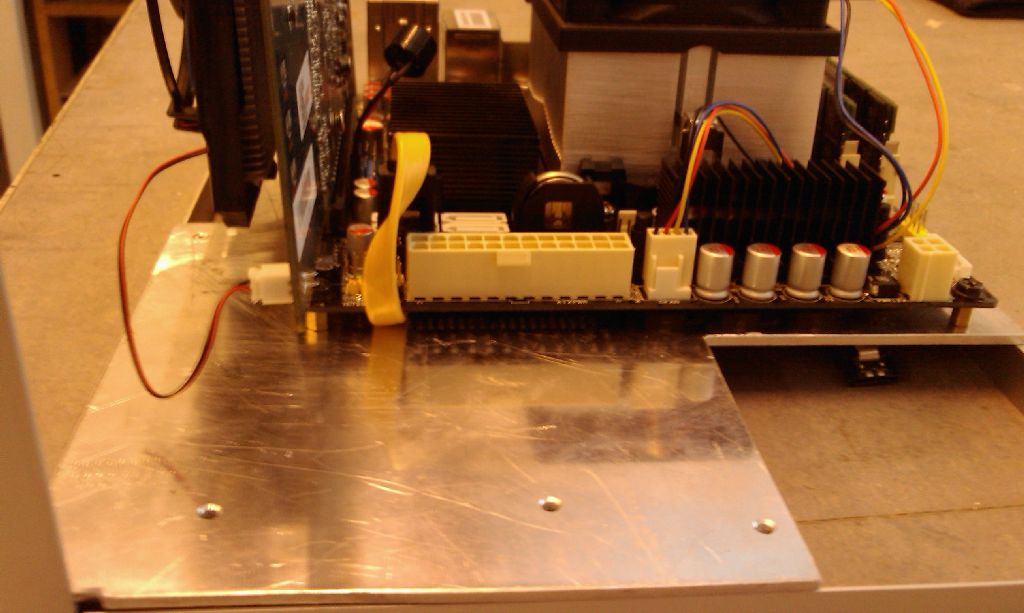

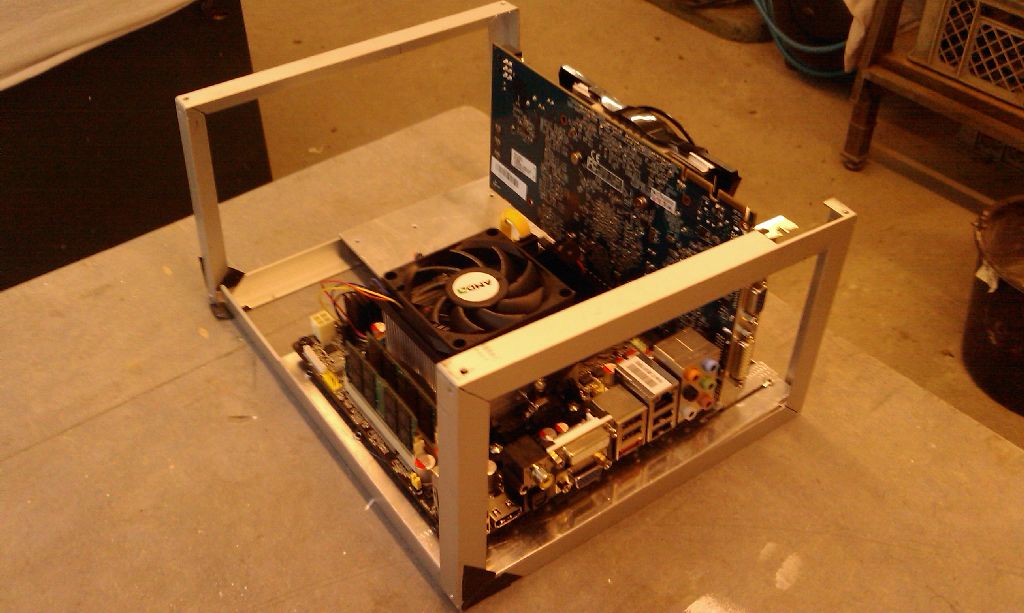

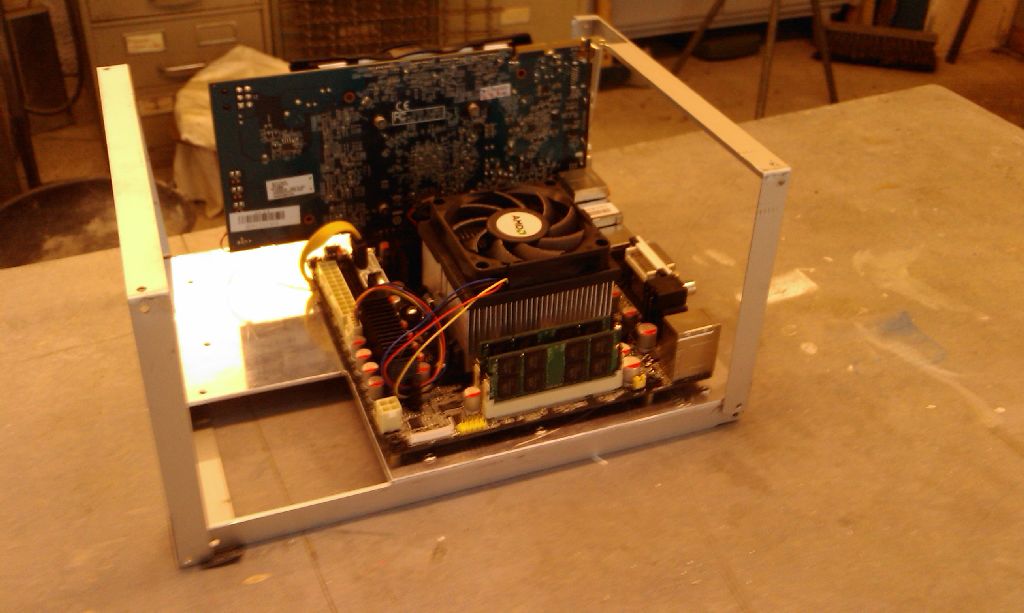

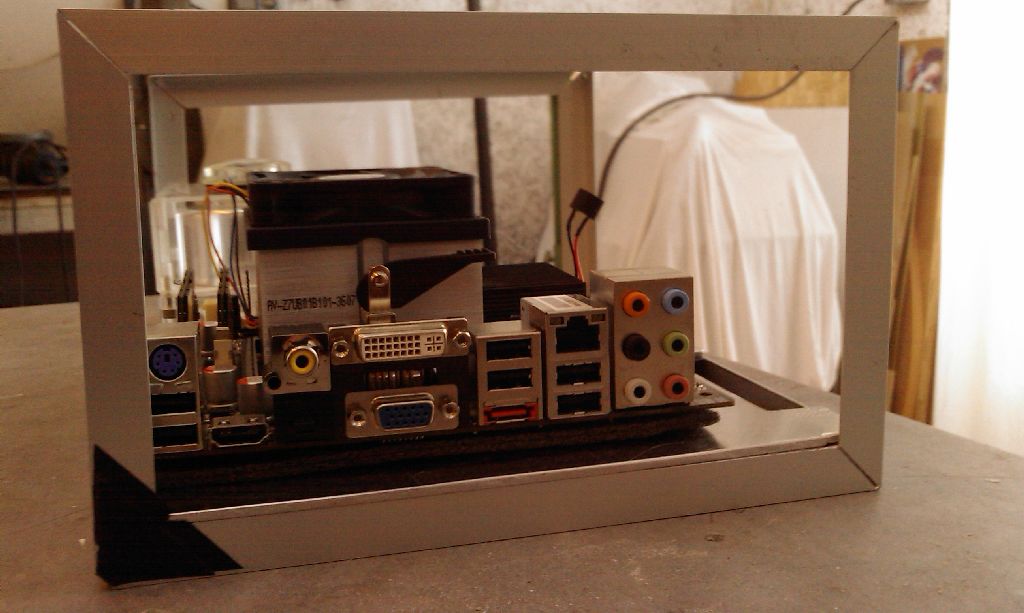

Und hier kann man erahnen wie kanpp das alles ist. Die Slotblende der GPU ist exakt am oberen Rand des Gehäuses. Und das PCB guckt schon raus xD. Mal schauen wo ich noch überall kürzen kann.

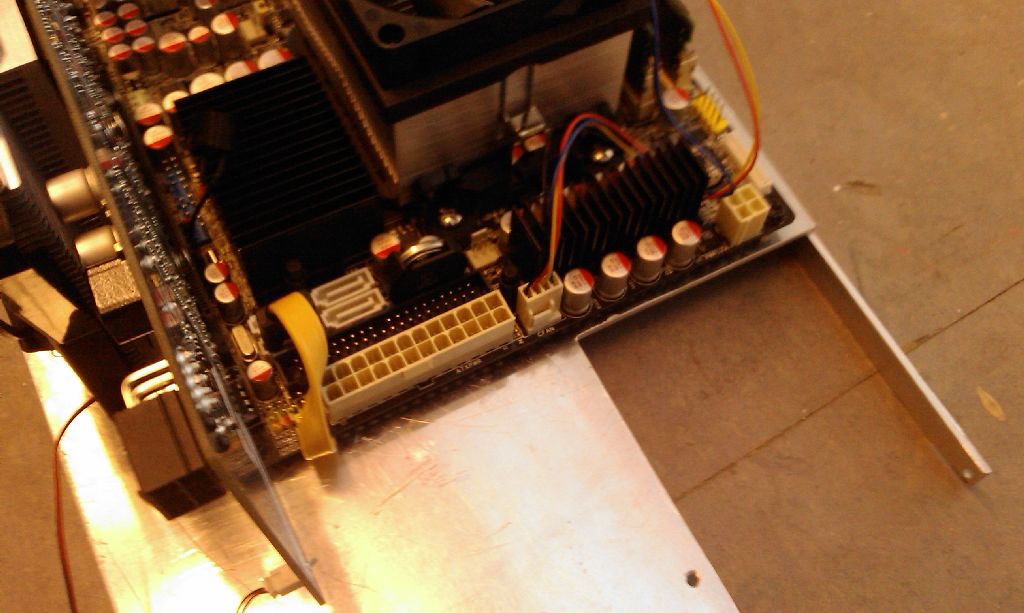

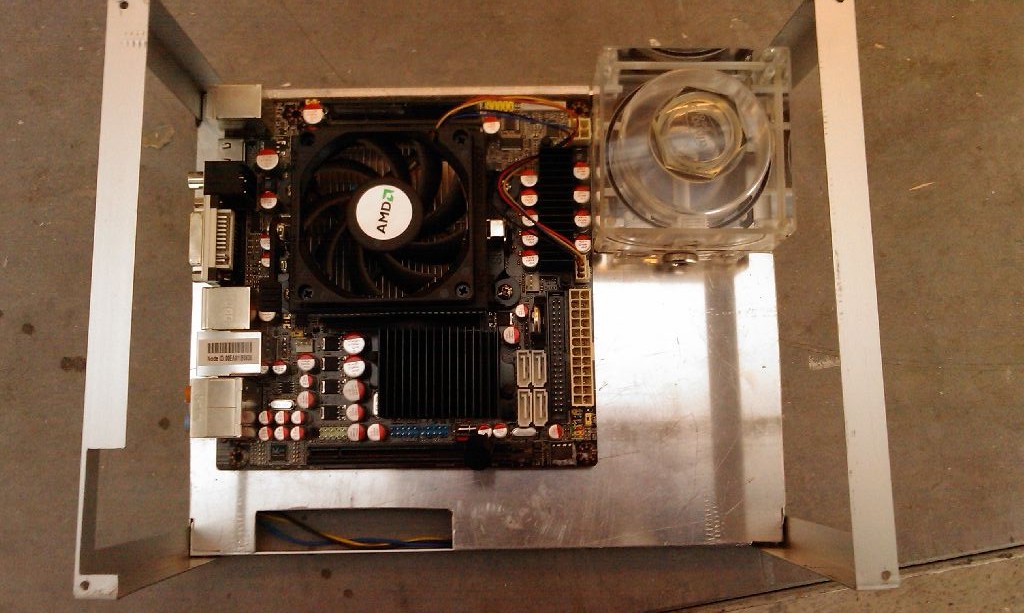

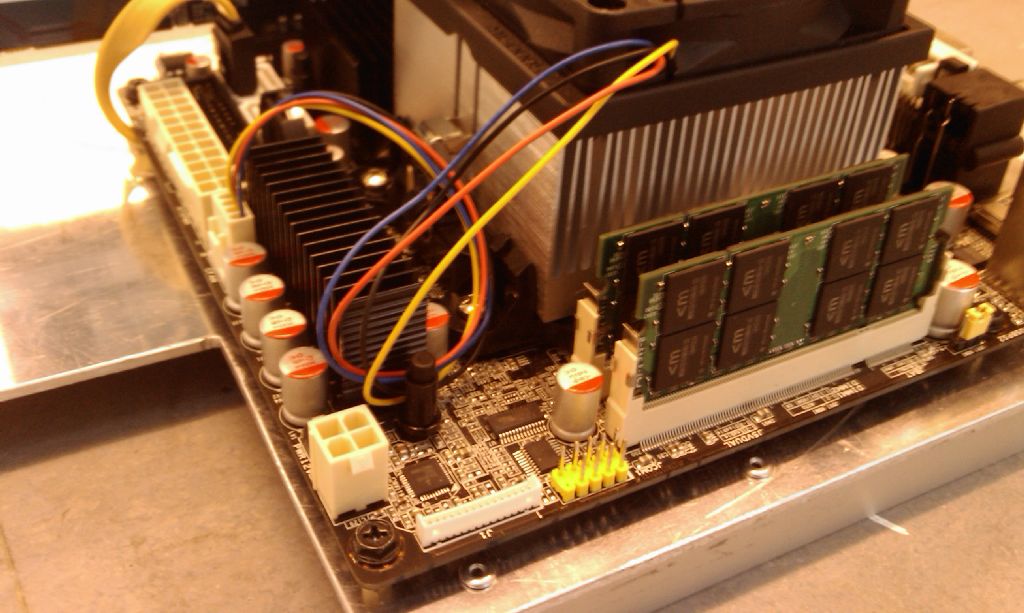

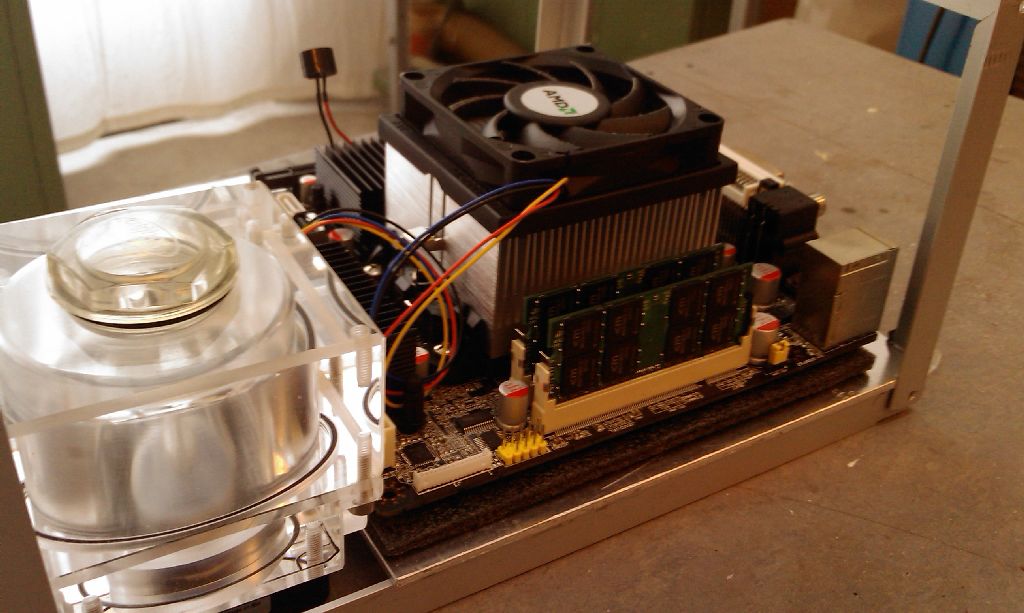

Und für die Pumpe wird es auch sehr eng:

Hier nochmals die besagte GPU:

Danke für eure Aufmerksamkeit



[Cashney]

Wow also was du hier so geschrieben hast macht mich Xtreme neugierig!
Was planst du alles per WaKü zu kühlen? CPU + Graka oder auch noch Chipset?

Bin echt gespannt wie du ein so potentes System in so eine kleine Schachtel zwängen willst...
Viel Glück dabei, ich lese mit!

MfG Cashney



[aim.star]

Hi Cashney
danke für die Lorbeeren, hab doch noch gar nix gemacht . Nein Spaß, leider kann ich die GPU nicht per WaKü kühlen, dass hat mehrere Gründe:
Zum einen ist das Gehäuse nicht hoch genug, der Kühler müsste aus dem Deckel harausragen (siehe Bilder). Andererseits deuten die Maße schon auf einen 120er Radiator hin, und CPU + 5850 ist einfach zu viel .

Mal eine Frage:
Müssen die Schrauben, die in die Distanzhalter geschraubt werden, eigentlich (leitenden) Kontakt zum Mainboard haben (Erdung?)



[MC BigMac]

Ich würde folgende Hardware in das Teil quetschen:
Quad + 5770

und alles per Wakü kühlen auch wenn es ein Kabelsalat geben könnte, auch ist es möglich auf zwei ebenen zu arbeiten und somit fast alle Kabel nach unten zu verlegen um oben für Ordnung zu sorgen, Das sind Ideen die man sich überlegen kann



[4Kerner]

Müssen die Schrauben, die in die Distanzhalter geschraubt werden, eigentlich (leitenden) Kontakt zum Mainboard haben (Erdung?)

Ich meine nicht, da es ja auch genug Leute gibt, die ein Holzcase/ Plexicase zu Hause haben.



[aim.star]

@MC BigMac:
Naja vom Platz her könnte es funktionieren, auch wenn ich dann so ein Universalkühler verwenden muss, was mir persönlcih irdendwie nicht zusagt. Außerdem sehe ich keine Möglichkeit einen größeren Radiator einzusetzten. Von Daher wird das wohl nichts.
Mit 2 Ebenen arbeite ich schon, unter das Mainboard kommt eine Festplatte und das Laufwerk + die zugehörigen Kabel. Nur alle Kabel dort unten zu verlegen macht eigentlich keinen Sinn. Einerseits ist da kaum noch Platz, andereseits kommt das Netzteil über das Mainboard und eine Verlegung der Kabel unter das Mainboard würde die Kabel eher sichtbar machen als verstecken.

@4Kerner:
Danke, du hast mich überzeugt ^^



[MC BigMac]

Aha so hast du es geplant geht auch in Ordnung



[Cashney]

Hat mich nur erstaunt gestern weil ich selber n Projekt grad in SketchUp offen hatte und dann mal kurz die Maße deiner Kiste eingegeben und daneben gestellt hab und erstaunt war WIE klein es tatsächlich wird^^
Wo kommt denn das Netzteil hin? Nebers Mainboard? Festplatte und Laufwerk unten drin, hast du da unten dann noch Platz?



[aim.star]

Mhh wenn ich bloß mit SketchUp zurechtkommen würde . Ich nutze da gaz konventionell Bleistift und Papier. Bei Interesse kann ich einen Teil der Pläne ja mal einscannen, evtl. hilft das beim Verständnis.
Und "klein" ist relativ . Kleiner wäre mir natürlich lieber (so 10x10x5 cm wären Traummaße ), aber leider sind da Grenzen gesetzt.
Netzteil kommt über das Mainboard. Deswegen auch die WaKü, bei einem "normalen" Topblower hätte ich das Gehäuse wesentlich höher machen müssen.

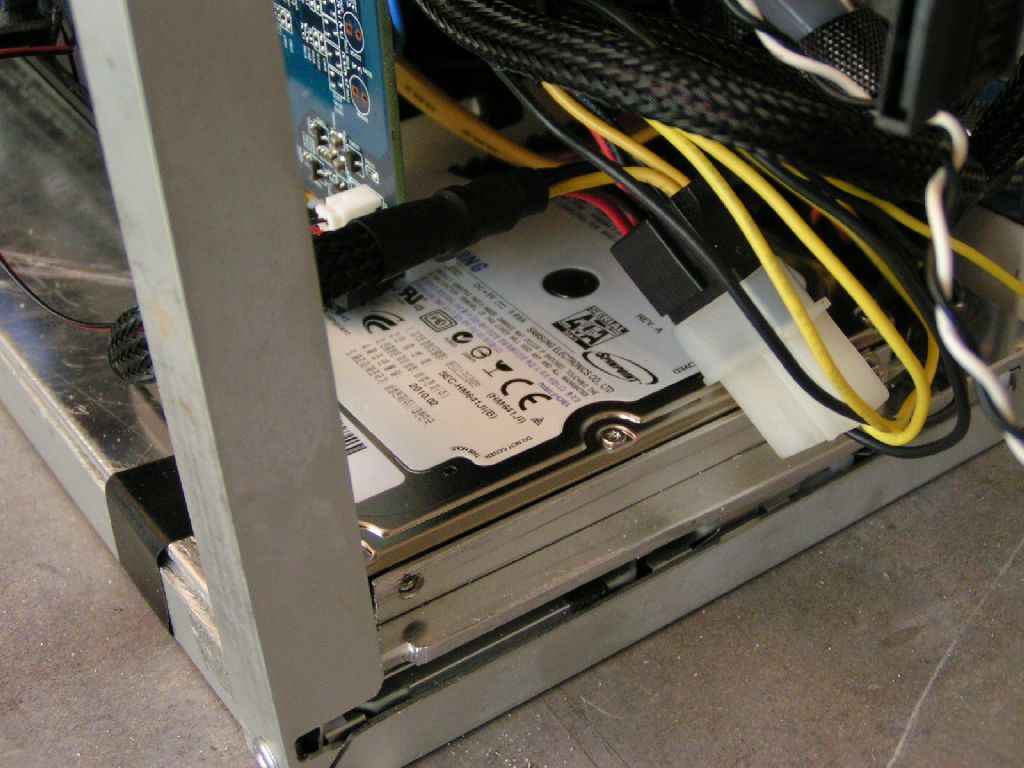

HDD und Laufwerk kommen, wie schon gesagt unten rein. Zum Glück konnte ich das zweite 2,5"-HDD nach oben verlegen, ansonsten wäre unten nicht mal mehr für die SATA-Kabel Platz gewesen.

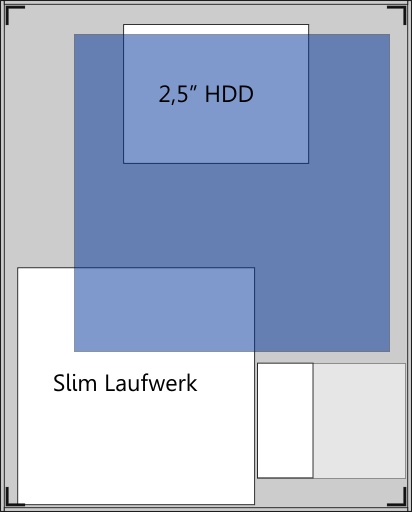

So hier eine Skizze, wie ich mir die Planung des Bereichs unter der Grundplatte vorstelle:

Rechts unten ist die Pumpe, das blau transparente Quadrat soll das Mainboard repräsentieren (so zum Größeneindruck). An Komponenten werden also eigenlich nur eine Festplatte und das Laufwerk unsichtbar unter der Grundplatte versenkt, allerdings benötige ich den verbleibenden Platz um die SATA-Kabel zu verstecken (auf den Bildern kann man ja schon sehen, dass so ein Kabel möglichst schnell unter das Mainboard kommt).

[Ok das Bild ist überdimensioniert, ich gebe es zu -> ist jetzt kleiner]



[Bartimäus_]

Sieht sehr geil aus, bin schon auf das Ergebnis gespannt



[aim.star]

Danke, ich bin genauso gespannt wie du

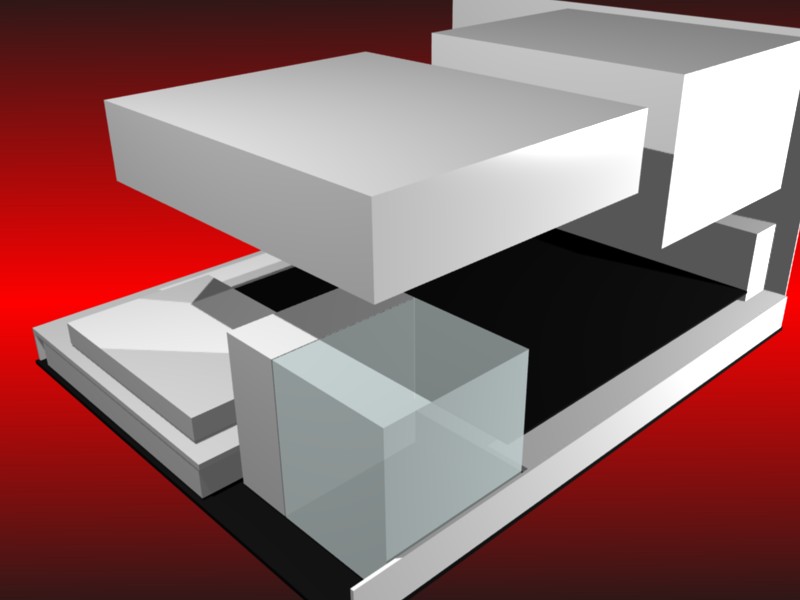

Ich hab mich doch noch mal hingesetzt und einen Render erstellt um die Angelegenheit noch etwas zu verdeutlichen:

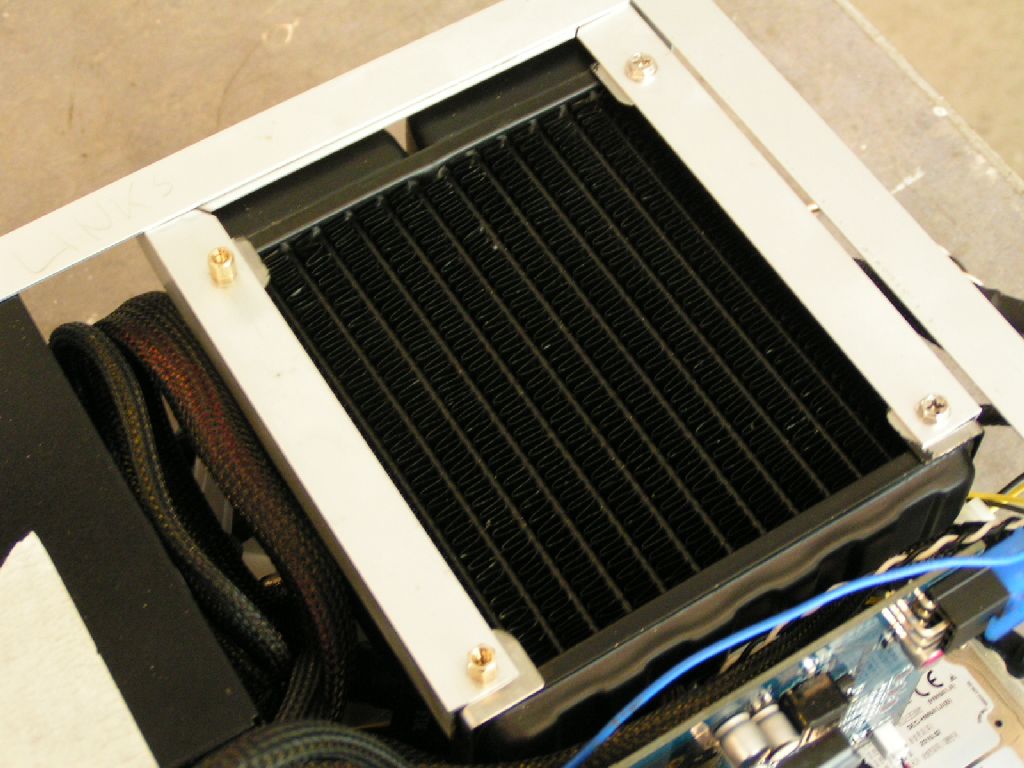

Also oben ist im Vordergrund der Radiator, im rechts dahinter das Netzteil.
Das schwarze Quadrat unten drunter soll das Mainboard sein. Davor ist die Pumpe, links davon ist eine Festplatte, unter dieser wiederum (und unter der Grundplatte) wird das Laufwerk befestigt.



[MC BigMac]

sehr kompakt, nur mit einer Wakü gut zu kühlen und damit meine ich wirklich alles, von Mainboard,CPU und GPU



[aim.star]

Nein, ich meine es muss nicht alles per WaKü gekühlt werden.
Ich habe mir folgendes überlegt:
Der Lüfter am Radiator saugt die Luft in das Gehäuse herein, das Netzteil schaufelt sie wieder heraus. Dadurch entsteht eine Art "Windkanal", der so ziemlich über Spannungswandler und North-/Southbridge verläuft und so deren Kühlung garantieren soll (die kompakte Form sollte dies soweit ich weiß verstärken; die GPU ist in der Grafik noch nicht zu sehen, durch sie wird der Kanal erst wirklich sichtbar).
Die GPU ist ja direkt an der Seitenwand und kann ihre Luft durch Öffnungen ansaugen und die warme Luft direkt aus dem Gehäuse pusten.



[MC BigMac]

aha, so ist das, stimmt so kann man es auch machen, wie groß soll die Platte sein 3,5 oder 2,5 Zoll?



[aim.star]

2,5" Festplatte und eine 2.5" SSD (aber erst wenn die günstig sind und ich mal wieder Geld habe ).
3,5" wäre mir zwar lieber, weil der Preis pro GB hier einfach wesentlich besser ist (die 640GB Scorpio hat ein schlechteres P/L-Verhältnis als die 500GB Variante, bei 3,5" HDD ist das i.d.R. anderst).
Nur ist mir so eine schlicht und ergreifend zu groß.



[MC BigMac]

und zu laut und zu heiß , dann ist alle in Butter



[MixMasterMike]

*abonniert

sieht sehr interessant aus.



[aim.star]

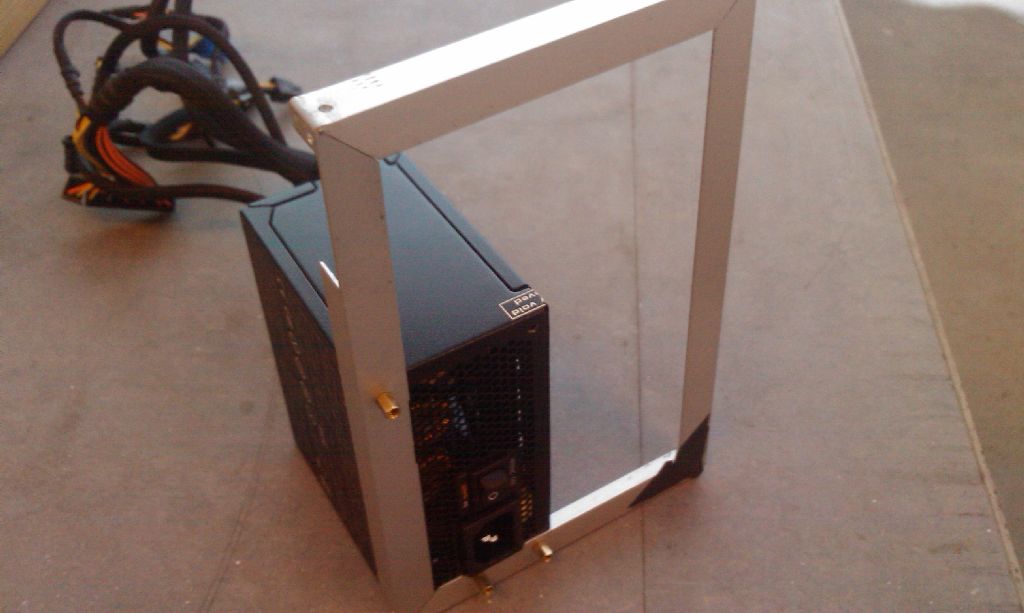

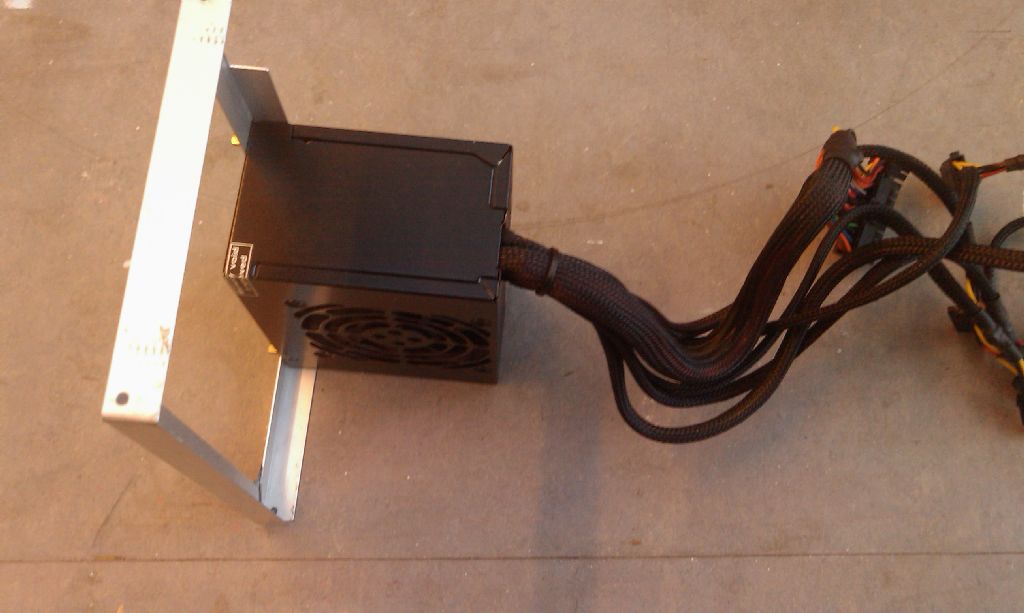

So, gestern ist endlich mein Netzteil gekommen (danke nochmals an Lehrer-Lampe). Gleich mal die passenden Löcher gebohrt und schonmal angeschraubt (die Schrauben sind nur zu Versuchszwecken hatte gerade keine anderen in Reichweite, sollen am Ende schwarze Thumbscrews werden).



[MÆGGES]

Das mit dem airflow kann ich so nicht für gut befinden.. Du solltest bedenken, dass das netzteil nicht dafür ausgelegt ist einen quad mitzukühlen. Ich denke dem könnte es ziemlich warm werden, zumal es ja nur nen 80er lüfter hat.. Meiner meinung nach solltest du irgendwie von unten/seiten/vorne luft ansaugbar machen und dann radi+nt+gpu rausblasen lassen. Du kannst die ansaugöffnungen ja verdeckt machen, aber das ist thermisch deutlich sinnvoller, worauf man besonders bei so nem kleinen case verstärkt achten sollte. Außerdem finde ich persönlich luft von oben ansaugen nicht besonders sinnvoll - wegen dreck.

Tolles Projekt, schöner aufbau der komponenten - mach so weiter

P.S.: Könntest du mal so lieb sein und die exakte breite des netzteils bestimmen?



[aim.star]

So nach einer ewigen Pause geht es hier mal wieder weiter.

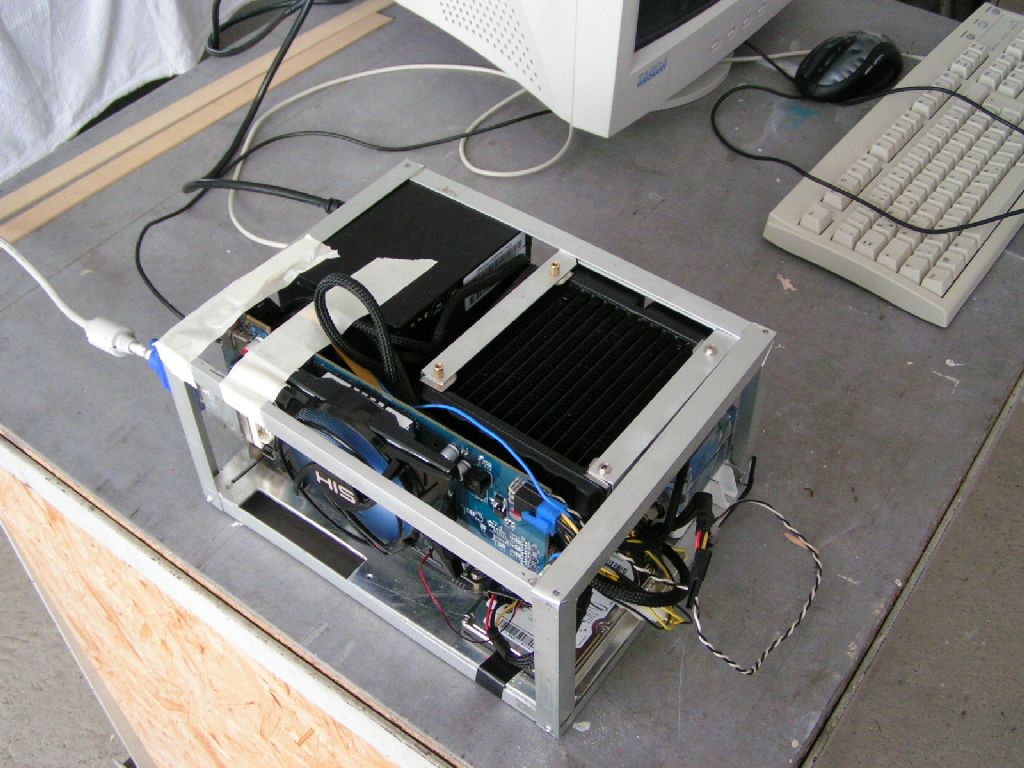

Ich weiß gerade gar nicht wo ich anfangen sollen, also komme ich direkt zum Fazit: Bis hierher hat alles irgendwie gepasst, d.h. der mMn schwierigste Teil hat geklappt. Doch der Weg war "steinig".
Angefangen mit den Teilen, die sich beim Backen im Ofen verschoben haben und dank UHU Endfest auch schief bleiben wollen (das Gehäuse ist also nicht völlig rechtwinklig) zieht sich der bei jedem Projekt obligatorische Faden der Missgeschicke und Probleme bis zu dem Zeitpunkt, als alles eingebaut war, nur noch kein Taster zum anschalten. Sehr passend.
Nichtsdestotrotz bin ich sehr positiv überrascht, dass alles wirklich irgendwie reinpasst. Nur das Sleeven der Kabel muss ich evtl. anderst als geplant gestalten.

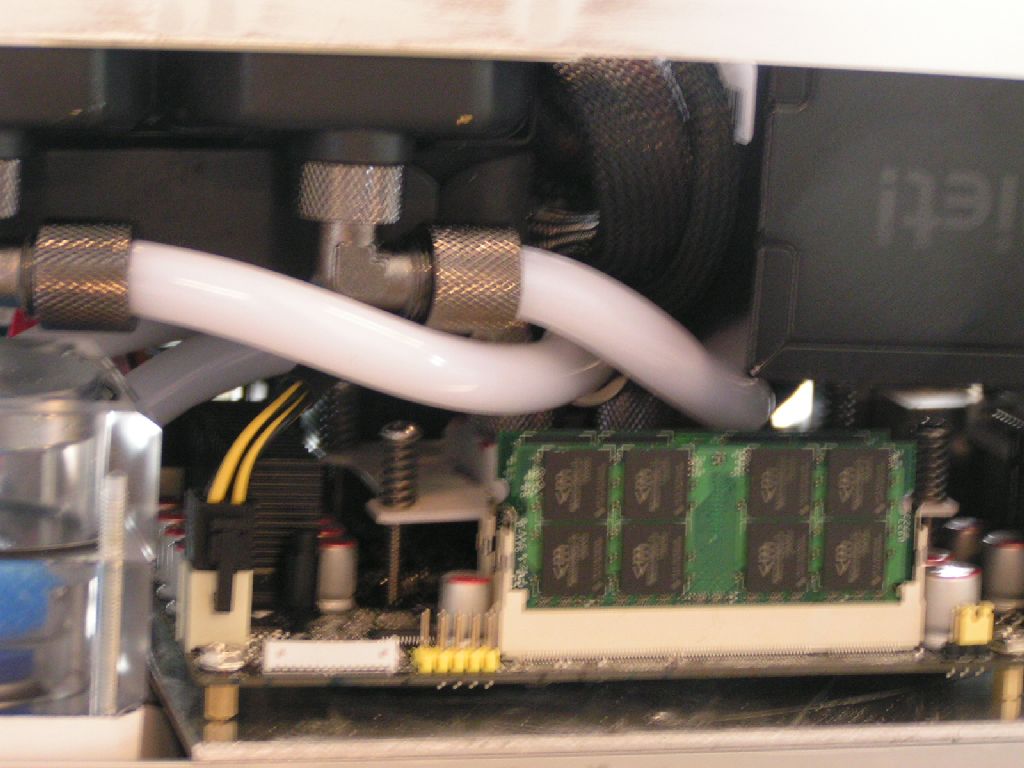

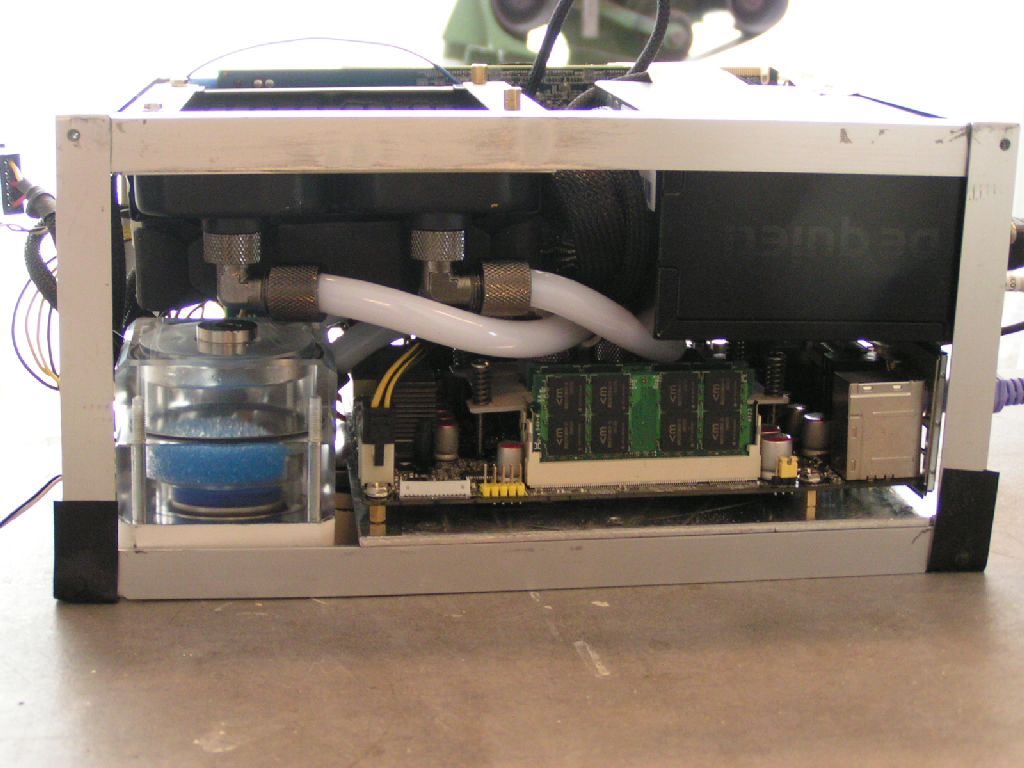

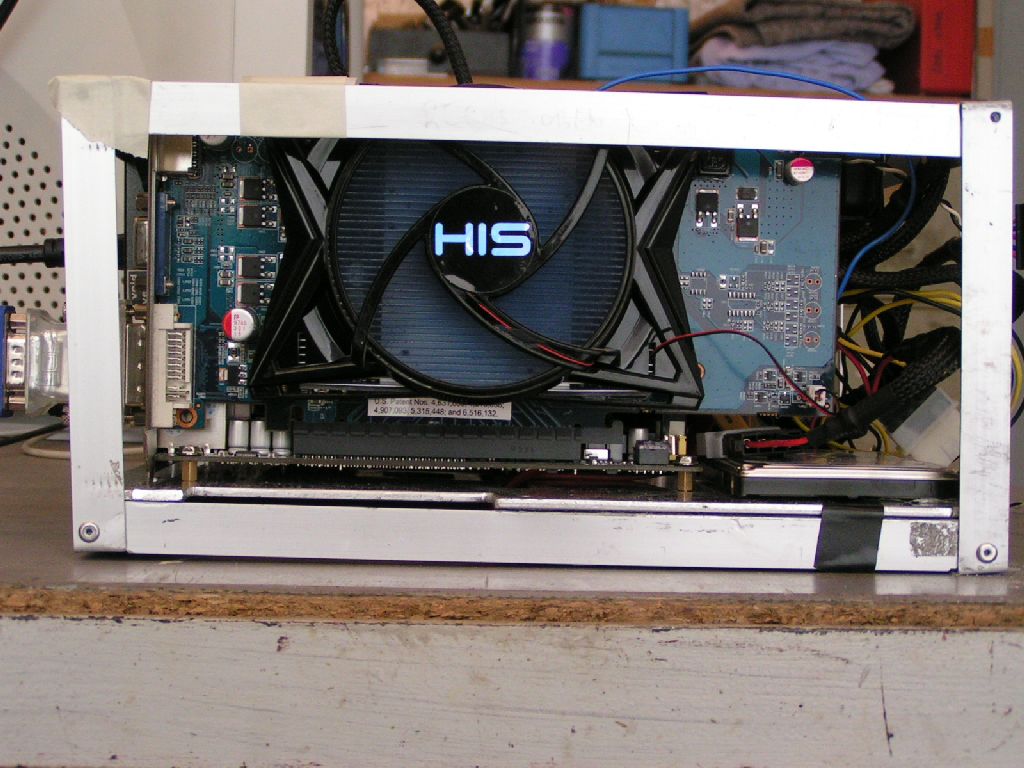

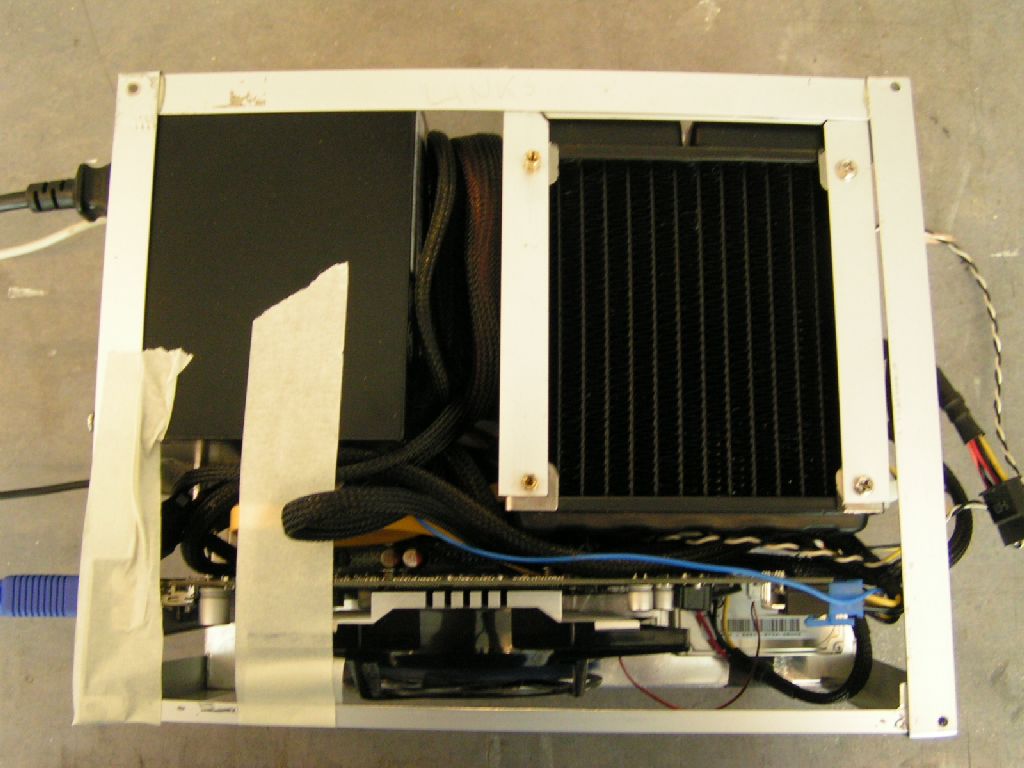

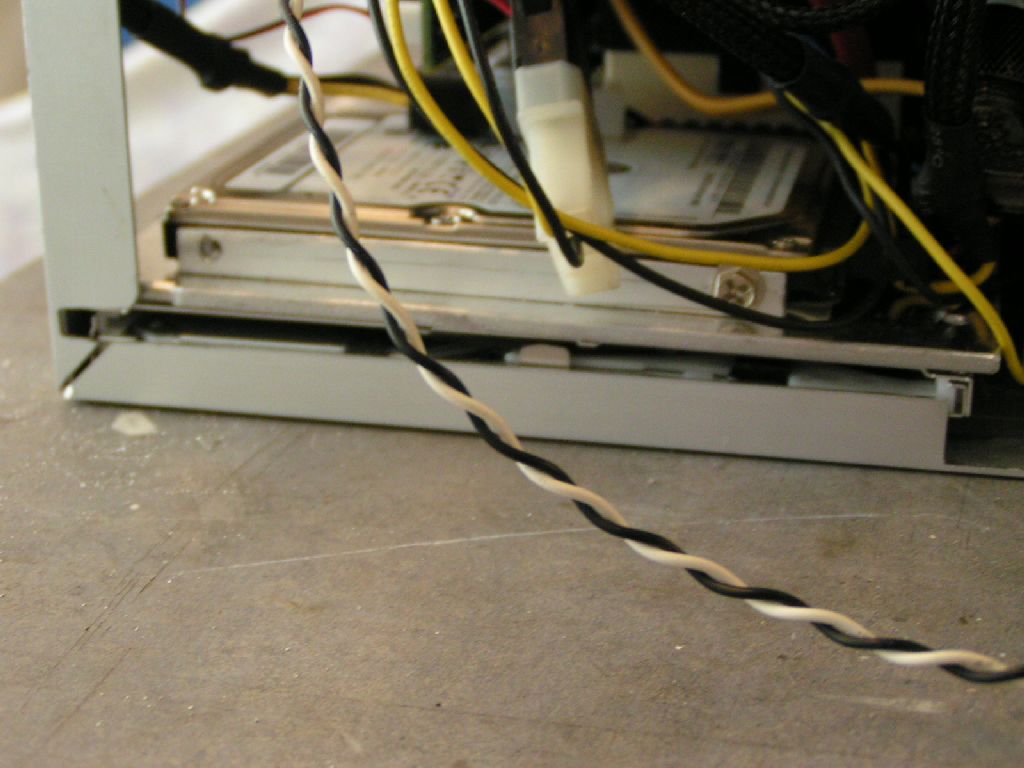

Wer sich die Bilder anschaut, wird evtl. doch ein wenig Mitleid mit mir haben, weil es beim Einbau ziemlich eng zugeht. Jemand der auf seine Hardware aufpasst würde sowas eher nicht machen .

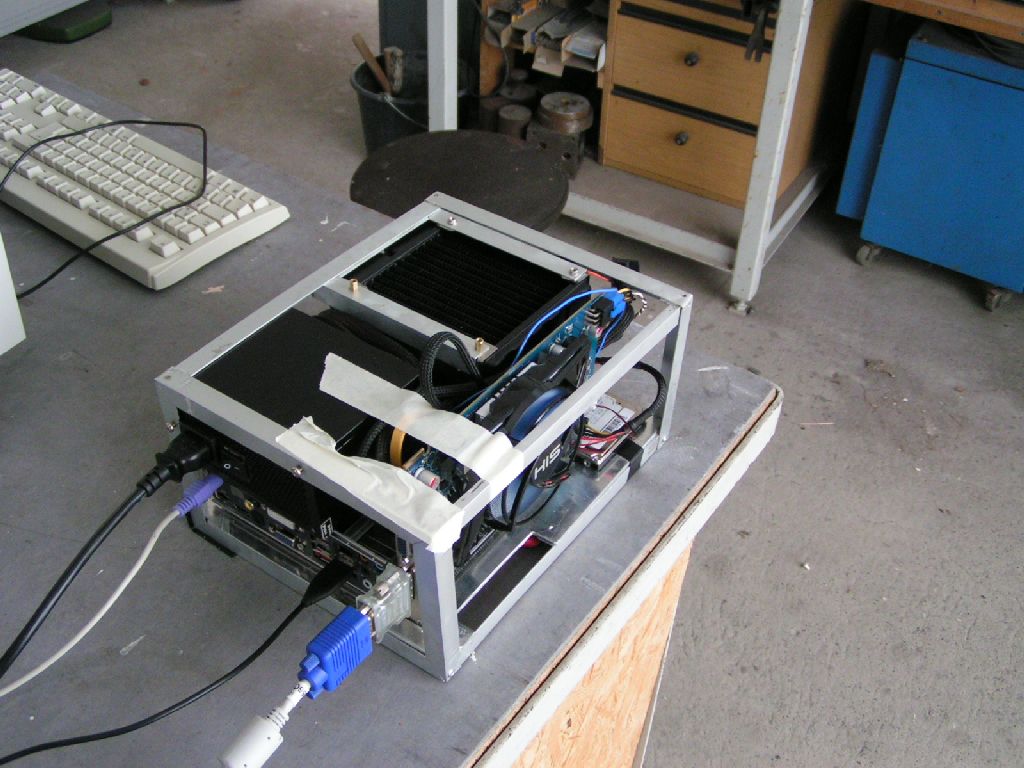

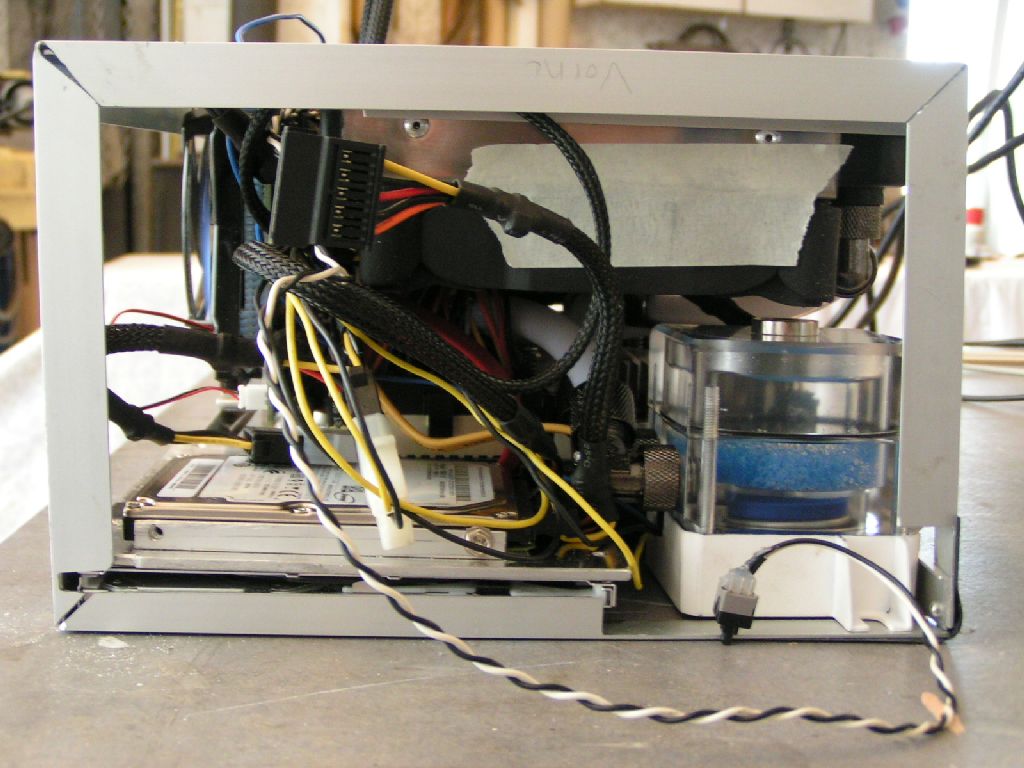

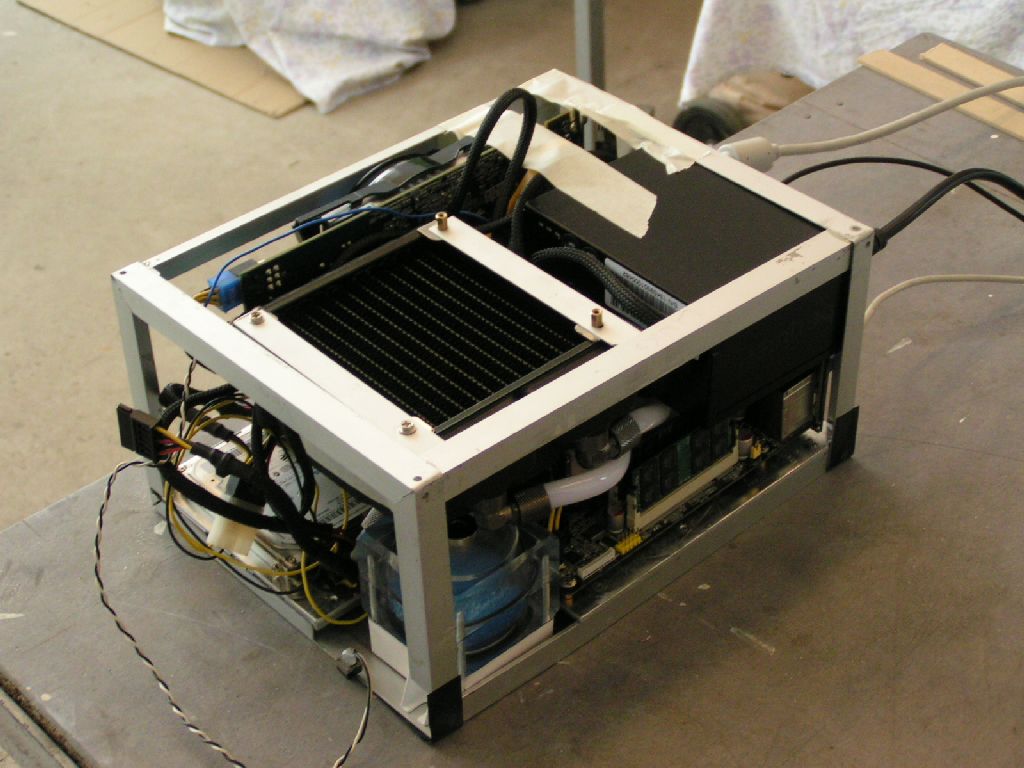

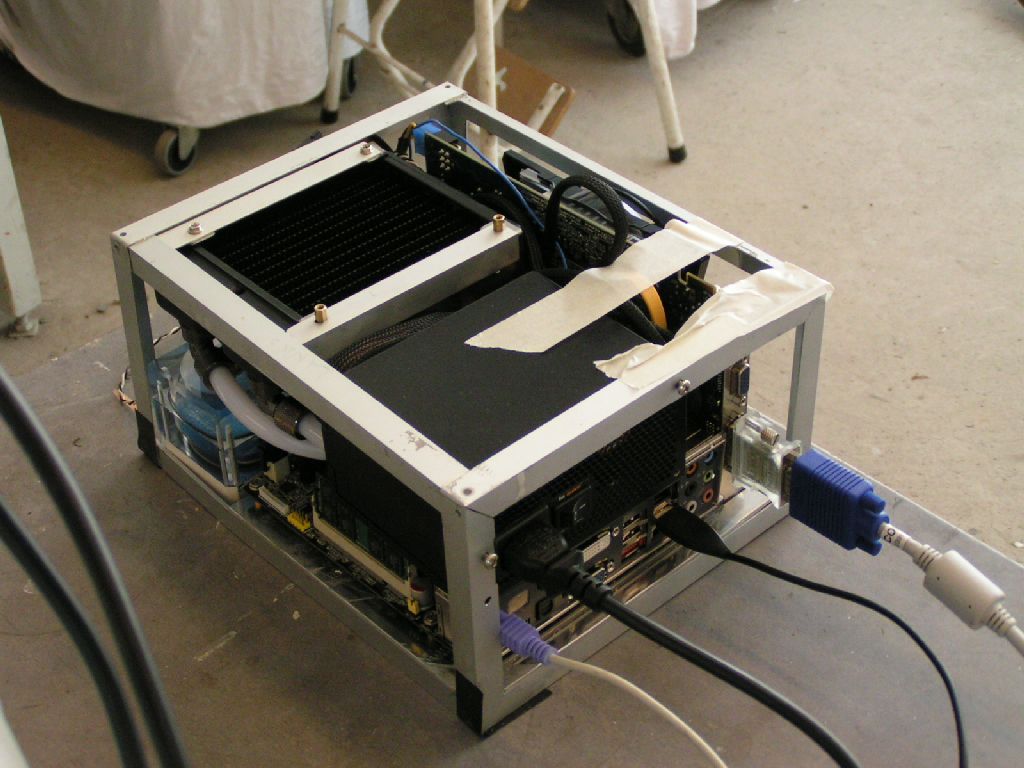

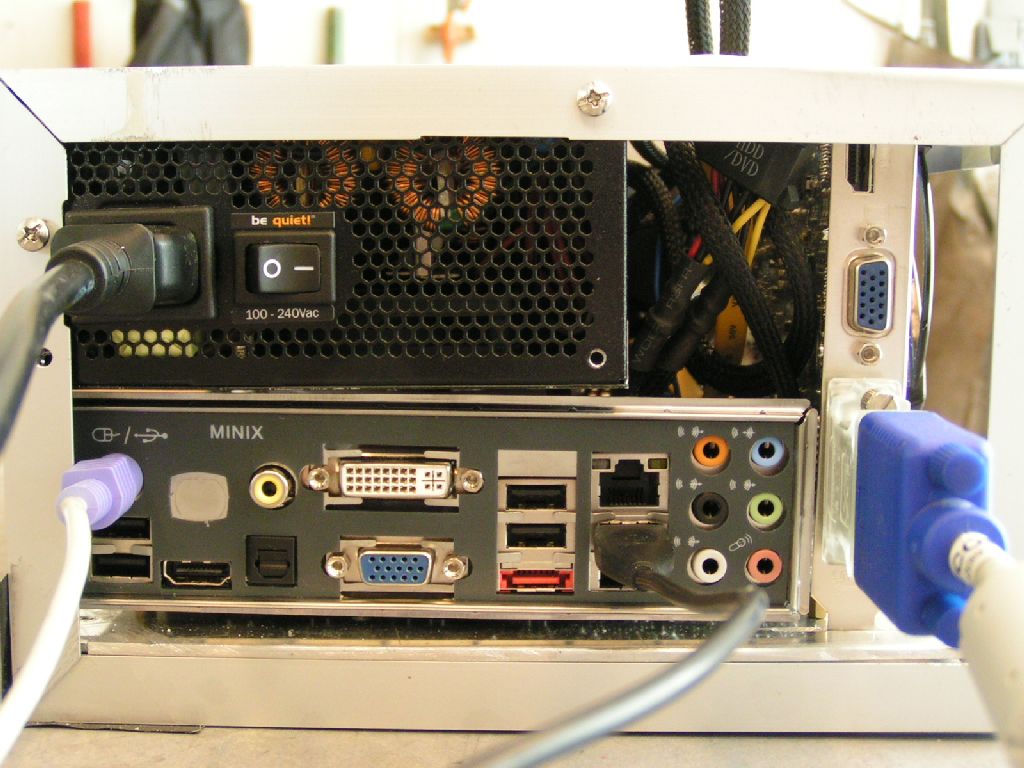

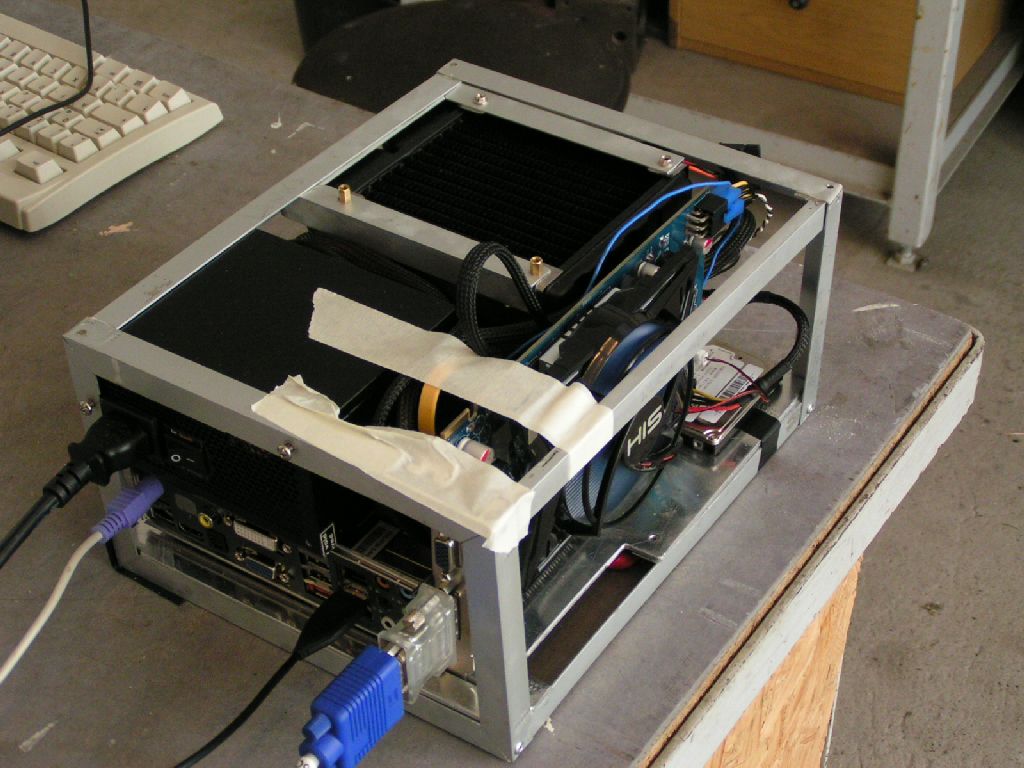

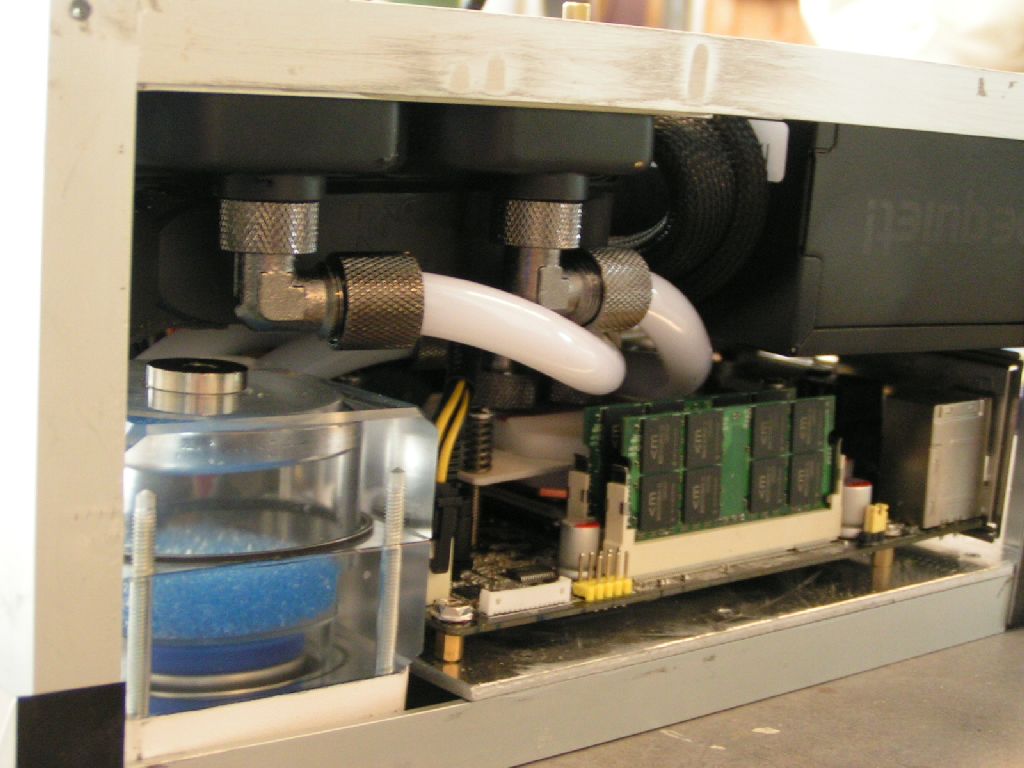

Aber erstmal Bilder sprechen lassen:
