Projekt Kleinstrechner ITX - Wer hat Ratschläge ¿

Status
Für weitere Antworten geschlossen.
Diese U / RU / HE Geschichte findet man übrigens nicht nur im PC Bereich, sondern überall da wo es 19" Racks gibt. So zB. auch bei Licht- und Tontechnik bzw Bühnentechnik.

Na gehts besser? :)


@Puzzler:
Ich harre deiner Berichterstattung. Der scheint mir in dieser Liga durchaus der beste Kühler zu sein.

23.12:
Mein Zotac 9300 G-E Board ist angekommen. Jetzt fehlt nur noch das Commodore Laufwerk, wenn denn mit dem Umbau meiner eigentlichen ITX Maschine und Windows 7 alles glatt läuft.

Zuletzt bearbeitet:
Oooh! Endlich mal jemand, der genau das gleiche machen möchte wie ich (PC für Mutter, klein und kompakt)! Ich habe nur den ersten Beitrag gelesen, bedanke mich aber schon einmal jetzt dafür und werde das ganze Thema durchackern und schauen, was dabei so rausgekommen ist. :)

Zuletzt bearbeitet:
Ich habe gestern Abend ein (elektronisch defektes) Commodore 1541 für 1,50 Euro bei der Bucht geschossen :cool_alt: Ich hoffe, dass es bald los gehen kann :freaky:

Spaßeshalber noch mal die vermutlich verwendete Hardware:

  • CPU: Celeron E3200
  • Board: Zotac 9300 D-E (vorhanden)
  • Ram: G-Skill 2x2048 MiB DDR2-1066 (vorhanden)
  • Kühler: EKL Panorama ohne den Lüfter (ob das wohl passt...)
  • Lüfter: 40x40x10 oder 60x60x10 Noiseblocker mit Zalman FanMateII
  • Netzteil: PICO PSU 120 oder 150 Watt, je nach Verfügbarkeit und Preis
=> (hat da jemand nen genauen Tipp oder eine Bezugsquelle?)
  • ROM: Slim Slot-In DVD Brenner
  • Windows 7 64 Bit Home (vorhanden)
  • Festplatte: Western Digital Scorpio Blue 500GB, SATA II

Gibt es dazu noch Ratschläge oder Anreize?
Der Kostenaufwand beläuft sich nun vorerst noch auf ca. 300 Euro und der Abverkauf der alten Teile dürfte sich bei ca. 70 Euro einpendeln.

Zuletzt bearbeitet:
Sauber, danke dir. Ich schätze ich nehme dann gleich eine Lösung mit 150 Watt. Wer weiß, wofür das noch mal gut sein wird.

Noch eine bescheidene Frage:
Das Netzteil hat lediglich einen Molexanschluss. Ich brauche eigentlich einen für den 4Pin Stromanschluss, einen für die Gehäuselüfter und einen für den Adapter des Slim-Slot-In Laufwerkes; wenn ich jetzt nicht noch etwas vergessen habe. Wie geht man da am besten vor? Ich schätze, dass ich zumindest die Gehäuselüfter werde per Boardanschluss verwalten müssen.

Ist es (falls nötig) problematisch, mehrere Molex Y-Kabel zu verwenden?
http://www.caseking.de/shop/catalog...-Kabel-fuer-Stromversorgung-4-polig::182.html

Zuletzt bearbeitet:
Vielen Dank, auch das hat mir sehr geholfen. Diese Teile kannte ich noch gar nicht. Die Auswahl wird zwischen dem Zalman Multiconnector 4x4zu3 Pin und 2x12V,2x5V und dem InLine Multi Power Port für 12x Lüfter getroffen werden. Ob ich den InLine Adapter mit seinen 10cm Länge noch unterbringen kann, dürfte wohl die eigentliche Frage sein.

Einen Adapter von Molex auf 4Pin für den Boardstromanschluss werde ich wohl ebenfalls noch benötigen sowie einen von Molex auf Slim-Sata DVD. Da kommen mich die Adapter teurer als der Rest ... :)

Findet da jemand etwas? Ich jedenfalls leider nicht :(

Molex auf 4-Pin Stromanschluss Adapter wird gesucht. Gibts sowas überhaupt? Ich bin doch bestimmt nicht der Erste, der vor dem Problem steht.

Edit: Selbst gefunden. Schlappe 10 Euro ohne Porto -.-
http://www.cartft.com/catalog/il/576

Zuletzt bearbeitet:

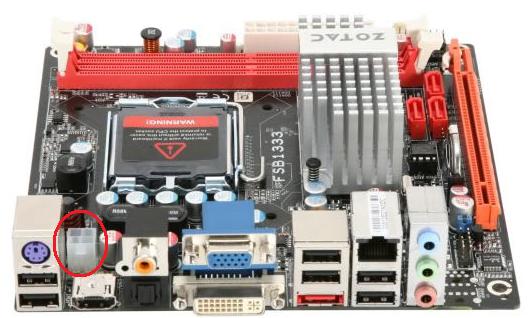

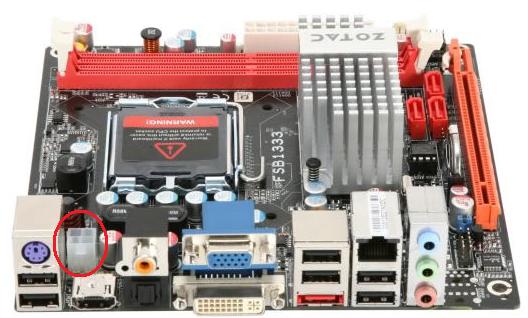

Der 4Pin P4 Anschluss fürs Mainboard ist bei den gelben 120W PicoPSUs nicht dabei, stattdessen ein toller Diskettenanschluss -.-
Diese Molex-auf-P4 habe ich mir bei Cnrad im Laden gekauft, 2,49€. Kann man aber auch im Internet bestellen.

Zuletzt bearbeitet:
Seh ich das falsch oder hat die 150W PicoPSU einen 12V Input und du empfiehlst ein Tischnetzteil mit 19V Output?

Ich bin jetzt beileibe kein guter Elektroniker.
Also bei meiner Zusammenstellung beim Shop fragen ob das externe Netzteil nicht doch passt. Es war nur das einzige externe Netzteil dieser Größe welches ich auf die schnelle gefunden habe.

Das ist ja das Problem, du kannst nicht mehr Spannung in die PicoPSU geben, als sie verträgt. Und 150W Tischnetzteile mit NUR 12V Ausgangsspannung sind schwer zu finden in Deutschland.
Als Kompromiss kaufen sich die Leute die roten PicoPSUs, die gibts aber nur bis 120W. Ein Teufelskreis.

(Das von dir verlinkte hat sogar Lüftungsschlitze, und würde meinen Qualitätsansprüchen nicht gerecht werden. :D)

Was ich immernoch nicht verstanden habe ist das hier:
http://www.mini-tft.de/xtc-neu/prod...5-externes-Netzteil-fuer-miniITX-Desktop.html

"Combined Power" ....was soll das sein? Das Tischnetzteil kann hier MAXIMAL 120W liefern und am Ende deren Rechnung steht 154W. Das ist doch Augenwischerei oder wie? Unbedingt drauf achten.

Bezüglich der Combined Power:

12V Schiene: Die +12V Schiene kann man als wichtig bezeichnen, da sehr viel daran hängt:
Festplatte(n), CD/DVD-Laufwerke, Grafikkarte(n), Lüfter und Teile des Mainboards.
Moderne Netzteile haben getrennte +12V Schienen, was jedoch umstritten ist. Denn gerade bei SLI/ Crossfire Systemen wurden teils einzelne Schienen überlastet.
Intel hat mittlerweile sogar die maximale Belastung einer +12V Schiene (20Ax12V=240VA), welche seit 2003 durch die ATX12V v2.0 Spezifikationen besteht, zurückgezogen und einzelne Hersteller setzen wieder nur auf eine mit deutlich mehr Ampere.
Es spielt bei mehreren +12V Leitungen keine große Rolle, wieviel jede einzelne leisten kann, sondern wieviel Ampere Combined geliefert wird.

Combined: Der Begriff Combined kommt aus dem Englischen [zusammengefügt, vereinigt] und ist die kombinierte Leistung aus mehreren Schienen. Bei Markennetzteilen werden diese immer aufgezeigt. Ist nur die Gesamtbelastung einzelner Leitungen angegeben, so kann man davon ausgehen, dass der Hersteller etwas verbergen möchte. Wie aus der vorherigen Erklärung ersichtlich, bezieht sich das unter anderem auf die +12V Schiene. Jedoch werden auch die ebenso leistungsrelevanten Spannungen +3,3V und +5V zusammengesetzt bzw. die Leistung, die das Netzteil insgesamt liefern kann. Man muss beachten, dass diese Werte niemals einfach addiert werden können.
Zum Vergrößern anklicken....

Quelle: [FAQ] Netzteile-Welches ist das richtige?

Oder am Beispiel eines Enermax Modu 82+ (525W) erklärt:

Es gibt 3x +12V Schienen die jeweils mit 25A beziffert sind (man könnte also an 75A max. Leistung denken). Combined kann der +12V Strang aber nur mit 40A belastet werden. Das ist die maximale Leistung.

Fakt ist doch dass aus dem 120W Tischnetzteil(AC-DC Adapter), die man in Deutschland kaufen kann, also bei 12V Output eben nur diese 120W maximal an die PicoPSU geliefert werden können.
Was rechnen die sich dann dort zusammen? Wenn die verbaute Hardware mehr zieht als 120W, dann gibts Probleme.

Danke für eure Hilfe. Also wenn ich ein Set kaufe für rund 100 Euro, dann kann ich doch hoffentlich davon ausgehen, dass die Hardware in dieser Form zusammen passt.
Einen Conrad habe ich wenige Meter von mir entfernt. Dort werde ich mich zuvor auf die Suche nach Adaptern begeben.


Ein kleines aktives Netzteil kommt aufgrund von Lautheit und Mehrverbrauch nicht in Frage, selbst wenn es passen würde.

Die Abmaße des Commodore 1541 habe ich bereits gepostet bzw. von Wiki zitiert, ich werde es aber noch mal ausmessen, wenn es hier ist.


Bei diesem Kit ist zumindest mal der Adapter für den P4 Stromanschluss mit dabei:
http://www.mini-tft.de/xtc-neu/prod...-Netzteilkit--luefterlos--bestehend-aus-.html

Tut das wirklich Not, dass man 100 Euro für son Netzteil hinlegt? (Nein, ich möchte nicht selbst eines basteln ;))

Zuletzt bearbeitet:
