LAN Splitter

[Ja_Ge]

Nimm nen kleinen switch für 15-20 Euro. Ist letztendlich preislich ähnlich aber sinnvoller

Lol



[SaxnPaule]

@cptlars wenn die Endgeräte eh nur 100MBit können bzw. nicht mehr benötigt wird, warum sollte man sich dann einen Switch hinstellen, der dauerhaft Strom benötigt?



[c-mate]

So ich habe mich jetzt nochmal damit beschäftigt, um ganz sicher zu gehen.
Mit anderen Kabeln und am Firmen Switch funktioniert es mit den Splittern auch nicht.
Aber wenn ich die Splitter nur über die beiden Doppelports verbinde und den einzelnen Port nicht nutze, dann habe ich Verbindung.
Das beweist ja endgültig, dass die Splitter nicht dafür geeignet sind, um zwei Geräte gleichzeitig über jeweils vier Adern ins Netz zu bringen.
Aber da stelle ich mir Frage, was ist denn dann der Anwendungszweck für solche Art von Splittern, was macht man damit?

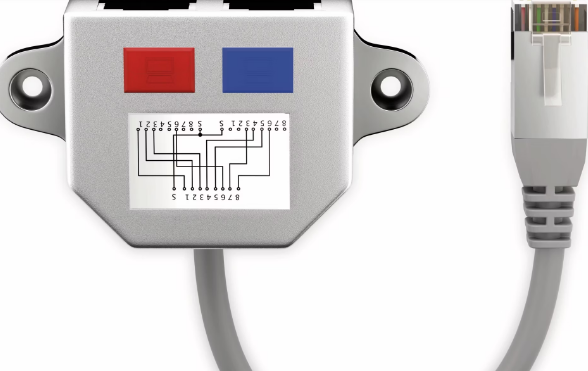

Und ich habe in meinem Fundus auch noch solche Splitter gefunden, damit funktioniert die Aufteilung von 8 auf 2 x 4 (sieht man ja auch auf dem Schaltbild)

Und jetzt weiß ich auch wieder, warum ich die bei Temu bestellt hatte, weil die Splitter 3 Buchsen haben und nicht wie der oben abgenbildete zwei Buchsen und einen Stecker. Da muss man zusätzlich zwei LAN Verbinder verwenden, um das Kabel dazwischen mit den beiden Splittern zu verbinden.

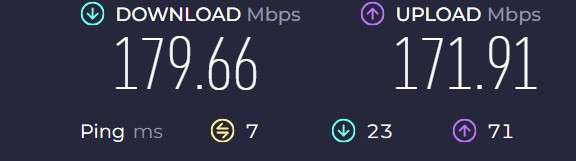

Und einen Speedtest habe ich auch gemacht:



[DarkAngel2401]

Das beweist ja endgültig, dass die Splitter nicht dafür geeignet sind, um zwei Geräte gleichzeitig über jeweils vier Adern ins Netz zu bringen.
Aber da stelle ich mir Frage, was ist denn dann der Anwendungszweck für solche Art von Splittern, was macht man damit?

ISDN lässt sich z.B. damit ganz gut aufteilen.

Ergänzung (13. Januar 2025)

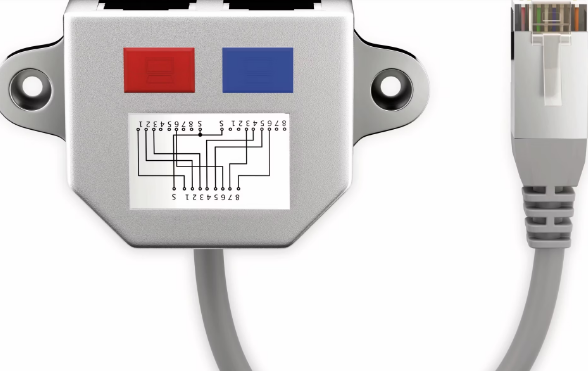

Anhang anzeigen 1569331

Und jetzt weiß ich auch wieder, warum ich die bei Temu bestellt hatte, weil die Splitter 3 Buchsen haben und nicht wie der oben abgenbildete zwei Buchsen und einen Stecker. Da muss man zusätzlich zwei LAN Verbinder verwenden, um das Kabel dazwischen mit den beiden Splittern zu verbinden.

Wenn das ein Splitter wäre für 2 x LAN ... und du zwischen zwei AP/UP-Dosen ein Verlegekabel hast, kannst du damit direkt in die Dose ohne zwei LAN-Verbinder (aka RJ45-Kupplung)

Der Speedtest zeigt auch, dass alle acht Pins 1:1 durchkontaktiert sind, sonst würdest du keine 200MBit DL-Rate hinbekommen.



[Incanus]

Und ich habe in meinem Fundus auch noch solche Splitter gefunden, damit funktioniert die Aufteilung von 8 auf 2 x 4

Nein, die farbliche Markierung weist ja schon darauf hin, dass die Anschlüsse nicht gleichwertig sind. Einer ist für LAN 1-2, 3-6, der andere für ISDN 3-4, 5-6.



[c-mate]

Ok dann habe ich wohl das falsche Beispielbild aus dem Netz gepostet, grrrrr sorry, mein Fehler.

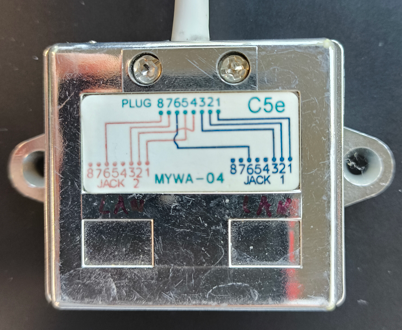

Jetzt mit Foto von dem Splitter, den ich verwende und mit dem es funktioniert.



[Incanus]

Ja, das passt .



[c-mate]

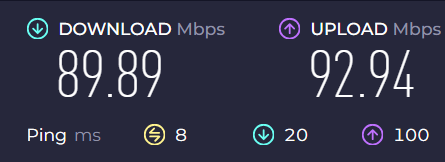

Und abschließend noch mit passendem Speedtest



[Baaschan]

Schön, dass es jetzt nach deinen Vorstellungen funktioniert.
Und jetzt vergleichen wir mal das letzte Bild, mit meinem Post von vor zwei Tagen.
Das ganze Aggrogelaber und die vielen guten Ratschläge, wie man es am besten anders macht, dazwischen, kann man ja beim Lesen einfach skippen.

Grüße von einem, der so einen Sch@#ß seit 20 Jahren beruflich macht...



[DarkAngel2401]

Du meinst diesen tollen Tipp ...

1.1-1
1.2-2
1.3-3
1.4-nc
1.5-nc
1.6-4
1.7-nc
1.8-nc
2.1-5
2.2-6
2.3-7
2.4-nc
2.5-nc
2.6-8
2.7-nc
2.8-nc

... bei dem keiner der beiden 100er-Ausgänge getan hätte, weil 1.3 und 1.6 sowie 2.1 und 2.2 mit jeweils anderen Adern, jedoch nicht als Paar aufgelegt sind? ;-)

Grüße von einem, der so einen Sch@#ß seit 20 Jahren beruflich macht...

Dann solltest du das ja eigentlich wissen.



[Ja_Ge]

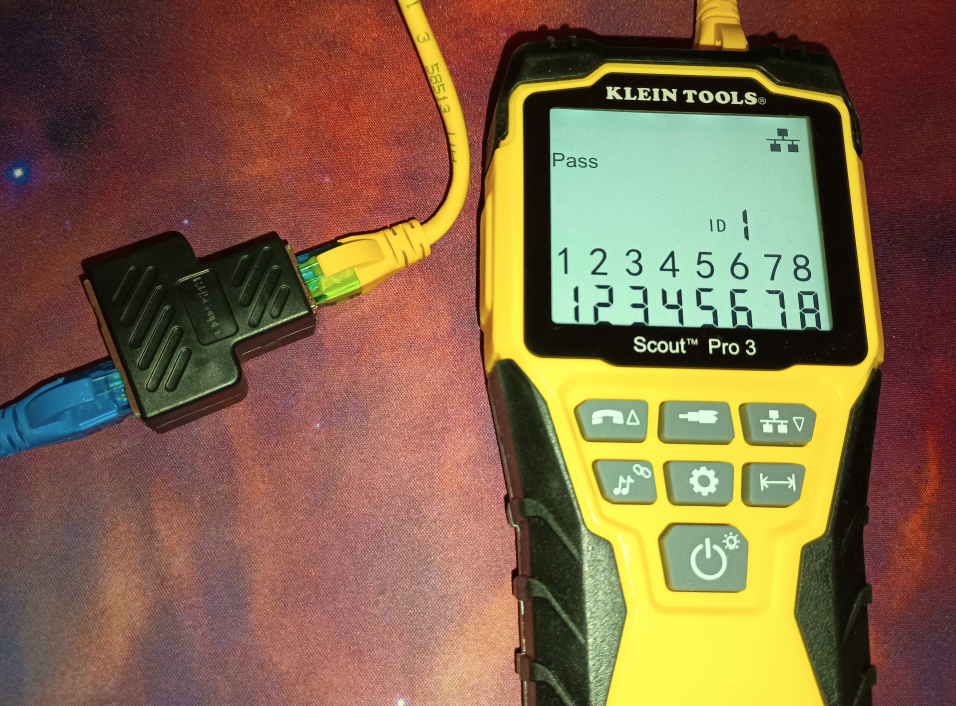

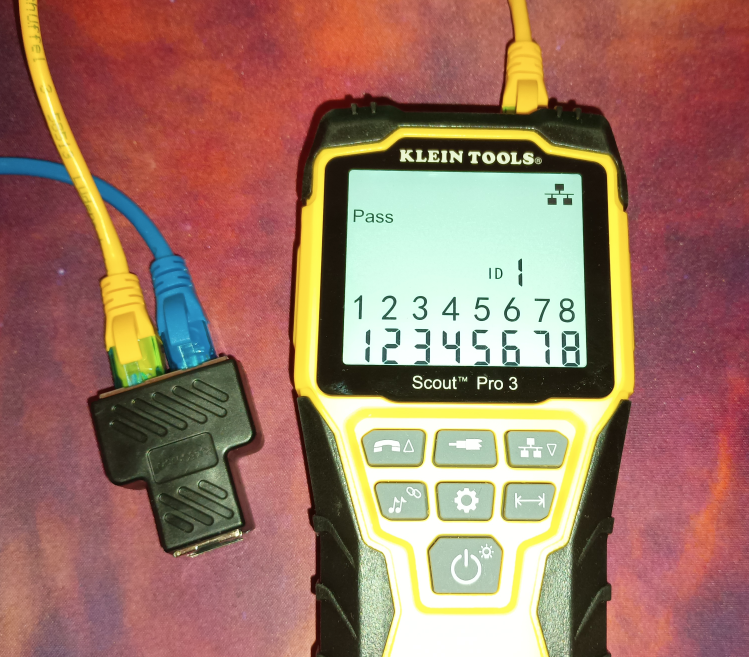

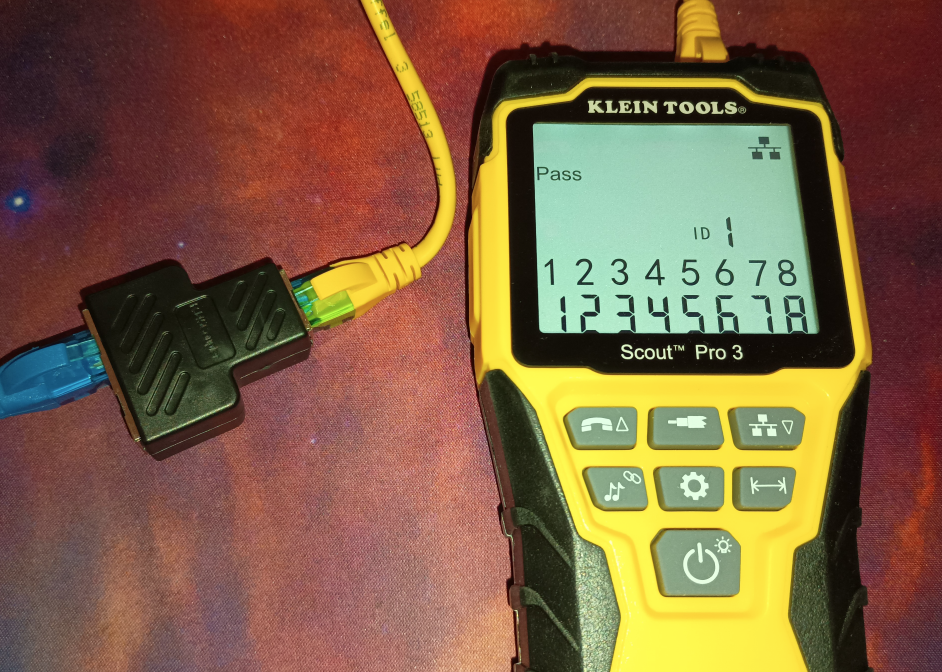

Habe heute Post von Temu bekommen, hier wie versprochen die Belegung:

Damit dürfte alles klar sein.
