LAN Splitter

[BFF]

Bei richtigem Aufbau hat nan nirgendwo eine GBit Verbindung

Das unterschreib für Dich allein.
Bei richtiger Aufbauweise kein Gigabit. 🤪

Wenn Du die Adapter vom TE meinst ja ok.
Nur so wie von ihm angeploppt oder so wie vom Bild des Herstellers bringt es rein nix.

Ansonsten gibt es solche Adapter:

Sind doch selbige?
Mach mal Deine mit 2 Kabeln in zwei Ports von dem Roter/Switch.

Das Grundproblem ist die 2 Kabel auf eins beim TE.



[dvor]

Sind doch selbige?

Nein. Die unterschiedlichen Schaltpläne sind doch aufgedruckt.

Ergänzung (10. Januar 2025)

Bei richtiger Aufbauweise kein Gigabit. 🤪

Wenn Du die Adapter vom TE meinst ja ok.
Nur so wie von ihm angeploppt oder so wie vom Bild des Herstellers bringt es rein nix.

[ ] Die Funktionsweise dieser Adapter wurde verstanden.



[c-mate]

@Nilson
Die machen ja exakt das gleiche wie meine vermeintlichen Splitter, es auch tun sollten, nur dass die eine andere Bauform haben und ein ausgedrucktes Schaltbild.
Wie gesagt, kann ja schon sein, dass meine Splitter Schrott sind und nicht das können was sie laut Schaubild und Beschreibung versprechen und wozu ich sie brauche.

Der Hintergrund ist der, dass ich nur Platz für ein Slim LAN Kabel habe, das hinter der Fußleiste gelegt wird. Es wäre aber gut, wenn ich zwei Anschlüsse hätte und daher würde ich das Kabel gerne splitten und 100 Mbit reichen auch dicke.
Und einen Switch mit Netzteil will ich nicht haben.

Testen kann ich im Moment nichts, da ich nicht Zuhause bin.



[DarkAngel2401]

drum schließ an jedem Ende mal nur 1 Kabel an - wenn es dann tut und du Gigabit hast, dann kannst du die Splitter entsorgen (oder für ISDN nutzen). Weil dann splitten die nicht in zwei mal 1,2,3,6 auf, sondern 1:1 auf jeden Port.



[Ja_Ge]

@Nilson
Die machen ja exakt das gleiche wie meine vermeintlichen Splitter, es auch tun sollten, nur dass die eine andere Bauform haben und ein ausgedrucktes Schaltbild.
Wie gesagt, kann ja schon sein, dass meine Splitter Schrott sind und nicht das können was sie versprechen und wozu ich sie brauche.

Eine valide Antwort wird nur durchmessen bringen.



[dvor]

Wie gesagt, kann ja schon sein, dass meine Splitter Schrott sind und nicht das können was sie versprechen und wozu ich sie brauche.

Wenn du endlich mal den Link darauf posten würdest hätten wir vielleicht eine Chance das zu beurteilen. Ausmessen oder wie vorgeschlagen mit 2 Kabeln testen ist besser.

Hast du probiert Endgeräte fest auf 100 MBit/s zu stellen?

Ansonsten: Kauf welche mit aufgedrucktem Schaltbild das aussagt was du brauchts.



[DarkAngel2401]

Hast du probiert Endgeräte fest auf 100 MBit/s zu stellen?

Braucht er nicht, wenn die Splitter das machen würden, was wirklich angedacht ist. Und bei 1:1-durchkontaktierten bringt das auch nix, weil dann trotzdem zwei Geräte auf denselben 2 Adernpaaren funken und die anderen 2 Adernpaare unbenutzt bleiben.



[Nilson]

Die machen ja exakt das gleiche wie meine vermeintlichen Splitter

Der untere würde das machen, was du dir erhoffst, der obere nicht. Wer weiß was dir Temu da tatsächlich untergeschoben hat.
Wichtig ist, bei deinen Anwedungsfall, dass intern im Adapter die Pins/Leitungen nicht verbunden sind (bis auf ggf. Masse)



[c-mate]

Ich bin halt grad unterwegs, daher Grad etwas schwierig.
Link: https://share.temu.com/N5mesOwvoEA



[dvor]

Braucht er nicht, wenn die Splitter das machen würden, was wirklich angedacht ist.

Ich hatte tatsächlich mal einen Anwendungsfall in dem das nötig war.



[DarkAngel2401]

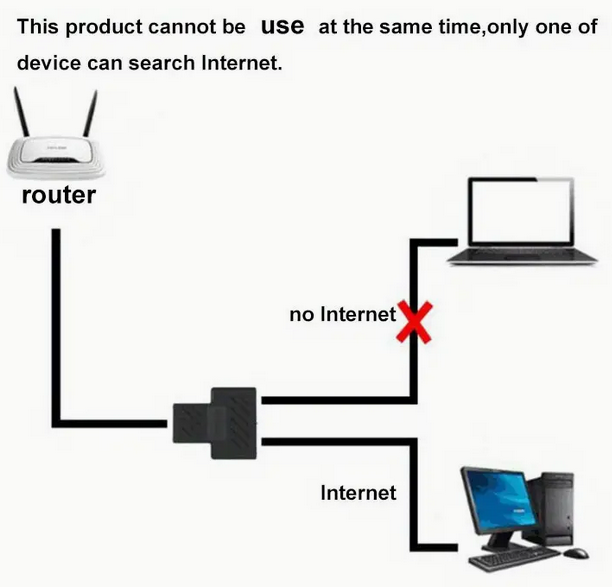

@c-mate : Kannst du knicken. Aus deinem Link:



[dvor]

ttps://share.temu.com/ZmbE5kPjljA

Eindeutig welche mit 1:1 Verbindung aller 8 Pins. Für den Einsatzzweck nicht geeignet.



[c-mate]

Ja hab ich gesehen, das war der falsche Link, hab ich auch gleich wieder gelöscht und den Link berichtigt.

Richtiger Link: https://share.temu.com/N5mesOwvoEA

Und bei dem ist die Beschreibung exakt so wie ich es benötigen würde.



[DJMadMax]

Ja Switch ist schon klar, dass das gehen würde ich will aber kein weiteres Elektrogerät rumstehen haben, wenn's auch anders geht.

Wieso legst du dann nicht einfach ein zweites Kabel?

Und ich würde auch einfach gerne verstehen warum das nicht funktioniert, denn das zweite Bild beschreibt doch eigentlich genau das, was es tun soll.

Da würde ich empfehlen, mal mit dem Multimeter durchzumessen. Wenn es sich tatsächlich, wie hier schon mehrfach vermutet, um einen voll aufgelegten Splitter handelt, dann kannst du tatsächlich keine drei Geräte gleichzeitig an diesem Ding betreiben, sondern eben nur zwei - wovon eines immer das Zielgerät, in deinem Fall der Router ist. Somit hast du weiterhin auf beiden Ausgängen Gigabit, aber eben nur mit jeweils einem aktiven Gerät auf der gesplitteten Seite. Ich würde jede Wette eingehen, wenn du das durchpiepst, dann stellt sich das auch genau so heraus.



[DarkAngel2401]

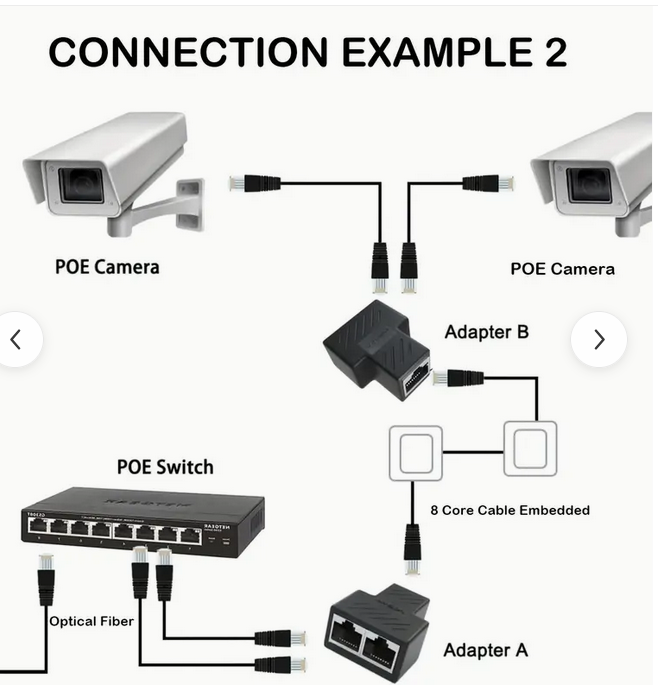

Der Adapter dürfte genau dasselbe machen - auch wenn er was anderes verspricht.
Der zeigt auch so ein Beispiel - das geht aber nicht. 2 x PoE über so nen Splitter, einfach zum Kringeln :-D :

Gewissheit hast du, wenn du - wie schon oben besprochen, jeweils nur 1 Kabel anschließt und schaust. Wenn Gigabit ankommt -> In die Tonne damit.



[c-mate]

Wieso legst du dann nicht einfach ein zweites Kabel?

Es passt nur ein Kabel und selbst das auch nur als Slim.

Ja es zeigt sich wohl, dass die Splitter intern vermutlich nicht so wie beschrieben verkabelt sind.



[dvor]

Wenn es unbedingt Adapter mit 3 Buchsen sein sollen benötigt der TE 2 mal das hier: https://www.amazon.de/InLine®-Cat-5e-T-Adapter-Port-Doppler-Buchse/dp/B0CBCKQ3X9 Der richtige Schaltplan ist aufgedruckt.

Adapter mit 2 Buchsen und einem Stecker (am Kabel) gibt es mehr.



[c-mate]

Aber ihr gebt mir recht, dass ich laut der Beschreibung (mal PoE außen vor) eigentlich das richtige bestellt habe.
Laut Beschreibung müssten die ja auch genauso verkabelt sein, was sie aber wohl nicht sind.

Aber langer Threads kurzer Sinn, ich habe theoretisch nichts falsch gemacht, da wollte ich nur sicher gehen und die Dinger sind wohl falsch beschrieben

Dann werde ich mal die Amazon Adapter bestellen und bin dann sehr gespannt ob die funktionieren.

Vielen Dank an alle!



[Ja_Ge]

Ich überlege gerade, ob das wirklich bei einem 1zu1 verschaltetem Kabel einen Unterschied machen kann.



[dvor]

Aber ihr gebt mir recht, dass ich laut der Beschreibung (mal PoE außen vor) eigentlich das richtige bestellt habe.

Ja.

Ergänzung (10. Januar 2025)

bei einem 1zu1 verschaltetem Kabel einen Unterschied machen kann.

Ja. Mit falschen Adaptern sind alle 4 Endgeräte zusammengeschaltet. Das geht überhaupt nicht. Mit richtigen Adaptern hat man 2 komplett voneinander unabhängige, jeweils 4-adrige Verbindungen.
