Netzteil von bequiet

[PCTüftler]

bei mir passt das mainboard nur da hin wo die roten Punkte sind

Kann nicht sein wenn du dieses Board verwendest:

Gigabyte aorus b450 Elite v2

Das ist ein ATX Board ...



[japan_[¥]]

Dann schein es so als hättest du gar kein ATX Mainboard.

Hast du noch den Karton vom Motherboard?

Dann bitte mal die ganz genaue Bezeichnung des Motherboards hier posten.

Auf der Box gabs keine Infos, das hab ich bei Caseking gefunden. Das GIGABYTE B450 AORUS Elite V2 ATX-Mainboard verfügt über einen PCI-Express-3.0-Slot mit voller x16-Anbindung für Grafikkarten sowie einen weiteren PCIe-3.0-x16-Slot mit x4-Anbindung



[Iceman48]

Dann ist es doch ein ATX Board.

Die Abstandhater nur da einschrauben wo auch Löcher auf dem Board sind.

Sind an anderer Stelle Abstandhalter verschraubt, dann diese unbedingt entfernen.



[Araska]

Hast du dieses Board?

Siehst du die neun Löcher?

Genau da müssen die Abstandshalter hin.
Speziell die unteren zwei roten Punkte im Posting #33 dürfen nicht sein wo sie sind; vergleich mal die sechs roten mit den neun gelben Markierungen; die beiden untersten roten liegen viel zu hoch, die drücken auf die Mainboard-Rückseite, wo sie nicht hingehören.



[Captain Mumpitz]

Die Abstandhater nur da einschrauben wo auch Löcher auf dem Board sind.

Sind an anderer Stelle Abstandhalter verschraubt, dann diese unbedingt entfernen.

Genau so und nicht anders. Die Handbücher von Gehäuse und Mainboard helfen hierbei.

Guck dir mal kurz dieses Video hier an:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Ab 10:25 siehst du, wie er die Abstandhalter für sein ATX Board gesetzt hat. So ähnlich muss das bei dir aussehen, aber passend zu deinem Board und den vorgebohrten Schraublöchern.
Wo kein Loch ist, darf kein Abstandhalter gesetzt werden. Aber möglichst jedes Schraubloch sollte über einen solchen Verfügen.



[japan_[¥]]

Kann nicht sein wenn du dieses Board verwendest:

Das ist ein ATX Board ...

Dann ist es doch ein ATX Board.

Die Abstandhater nur da einschrauben wo auch Löcher auf dem Board sind.

Sind an anderer Stelle Abstandhalter verschraubt, dann diese unbedingt entfernen.

hab ich ja schon gemacht, aber wie man auf dem Bild sieht sind ganz rechts noch Löcher für atx motherboards, wo meins aber nicht hinpasst

Ergänzung (8. Januar 2025)

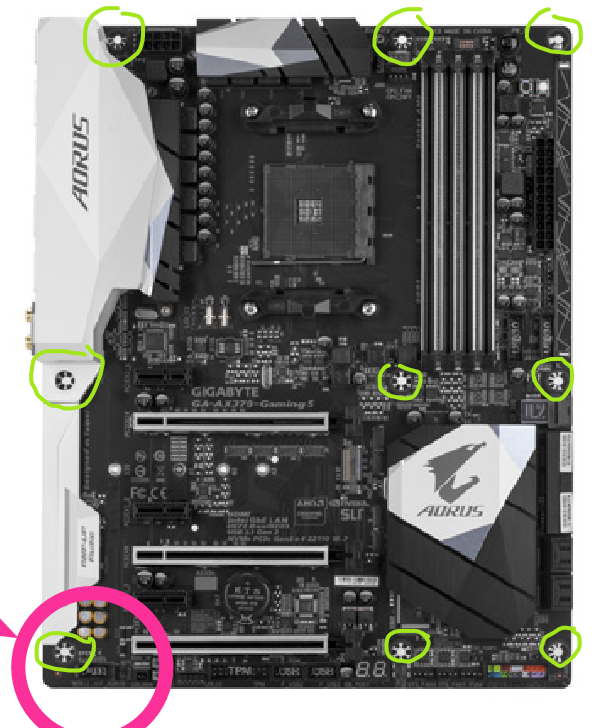

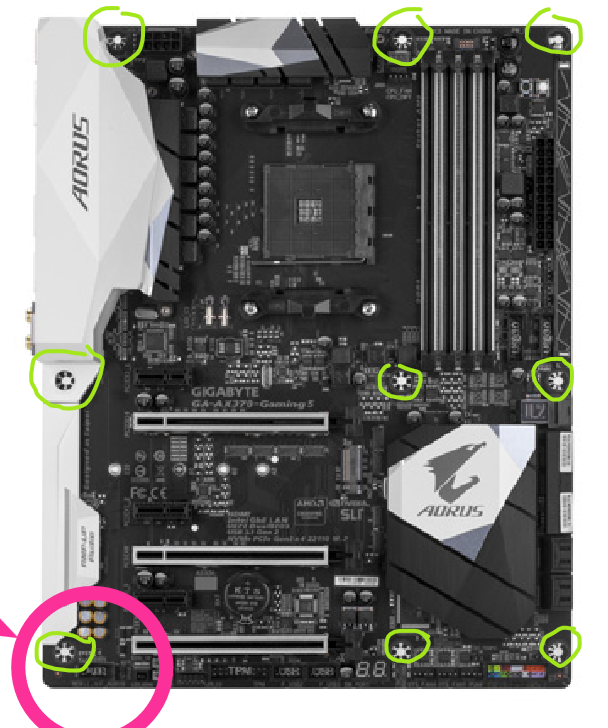

Hast du dieses Board?

Anhang anzeigen 1566872

Siehst du die neun Löcher?

Genau da müssen die Abstandshalter hin.
Speziell die unteren zwei roten Punkte im Posting #33 dürfen nicht sein wo sie sind; vergleich mal die sechs roten mit den neun gelben Markierungen; die beiden untersten roten liegen viel zu hoch, die drücken auf die Mainboard-Rückseite, wo sie nicht hingehören.

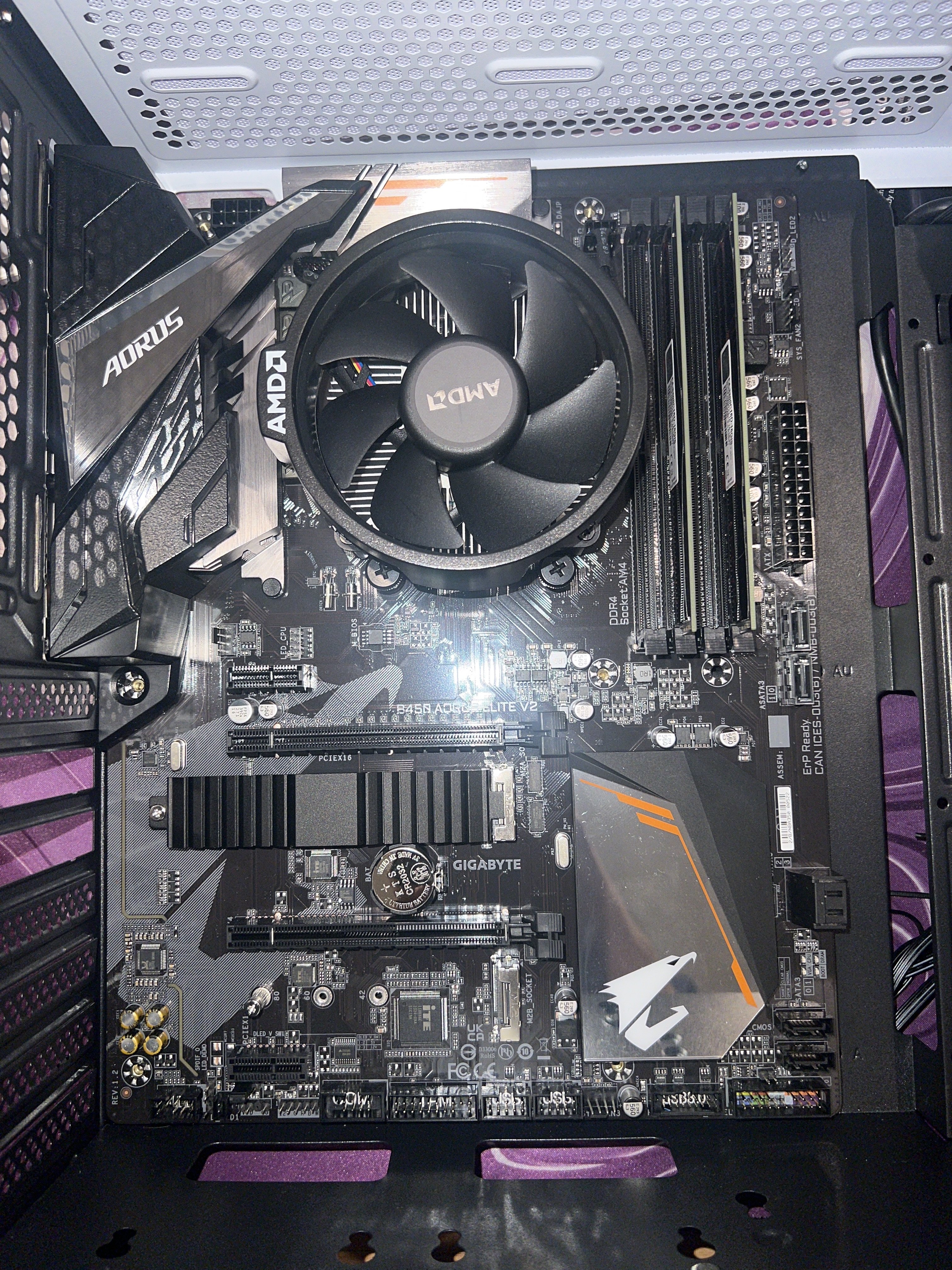

Meins hat komischerweise nur 7



[Captain Mumpitz]

Das sollte eigentlich so stimmen. Unterhalb der RAM Bänke ist eine Bohrung, aber das Gehäuse bietet dort keine Option für einen Abstandhalter. Solange der Rest gesetzt ist (was den Anschein macht), ist das so richtig.



[Araska]

Sind - außer den sechs Positionen, wn denen du verschraubt hast - noch irgendwelche Bolzen, Abstandshalter oder Metallnippel im Gehäuse?



[Iceman48]

Dann hast du eine schmalere ATX Version des Boards.

Da brauchen dann auch keine Abstandhalter rein, also entfernen.



[K3ks]

Die Handbücher von Gehäuse und Mainboard helfen hierbei.

Ich wünschte Leute würden die auch lesen....



[japan_[¥]]

@K3ks hab ich gelesen, war nichts

Ergänzung (8. Januar 2025)

Dann hast du eine schmalere ATX Version des Boards.

Da brauchen dann auch keine Abstandhalter rein, also entfernen.

also alle entfernen und so das mainboard einbauen?

Ergänzung (8. Januar 2025)

Sind - außer den sechs Positionen, wn denen du verschraubt hast - noch irgendwelche Bolzen, Abstandshalter oder Metallnippel im Gehäuse?

ne ist nichts



[Iceman48]

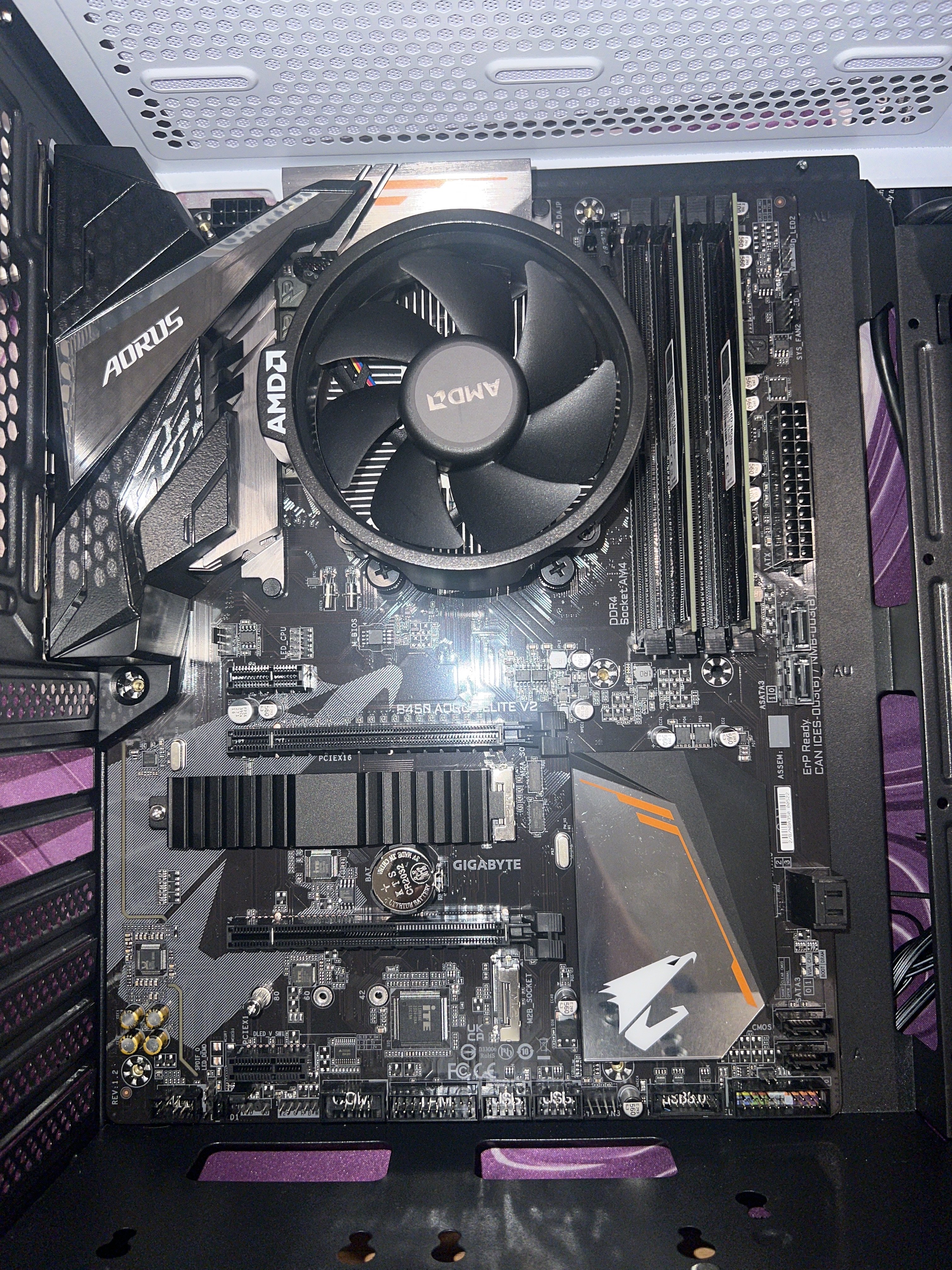

Diese 6 Löcher die auf dem Bild zu sehen sind zum Einbau verwenden.

So scheint es richtig zu sein.

Bau mal provisorisch wieder das Board ein und versuch ob es so funktioniert.



[Captain Mumpitz]

also alle entfernen und so das mainboard einbauen?

Nein. Es müsste nur etwas entfernt werden, wenn ein Abstandshalter das Board an einer Stelle berührt, bei welcher keine Bohrung für eine Schraube existiert.

Also Loch mit Abstandshalter? Gut.
(einzelnes) Loch ohne Abstandshalter? Nicht schlimm.
Abstandhalter ohne Loch? Nix gut diese.



[japan_[¥]]

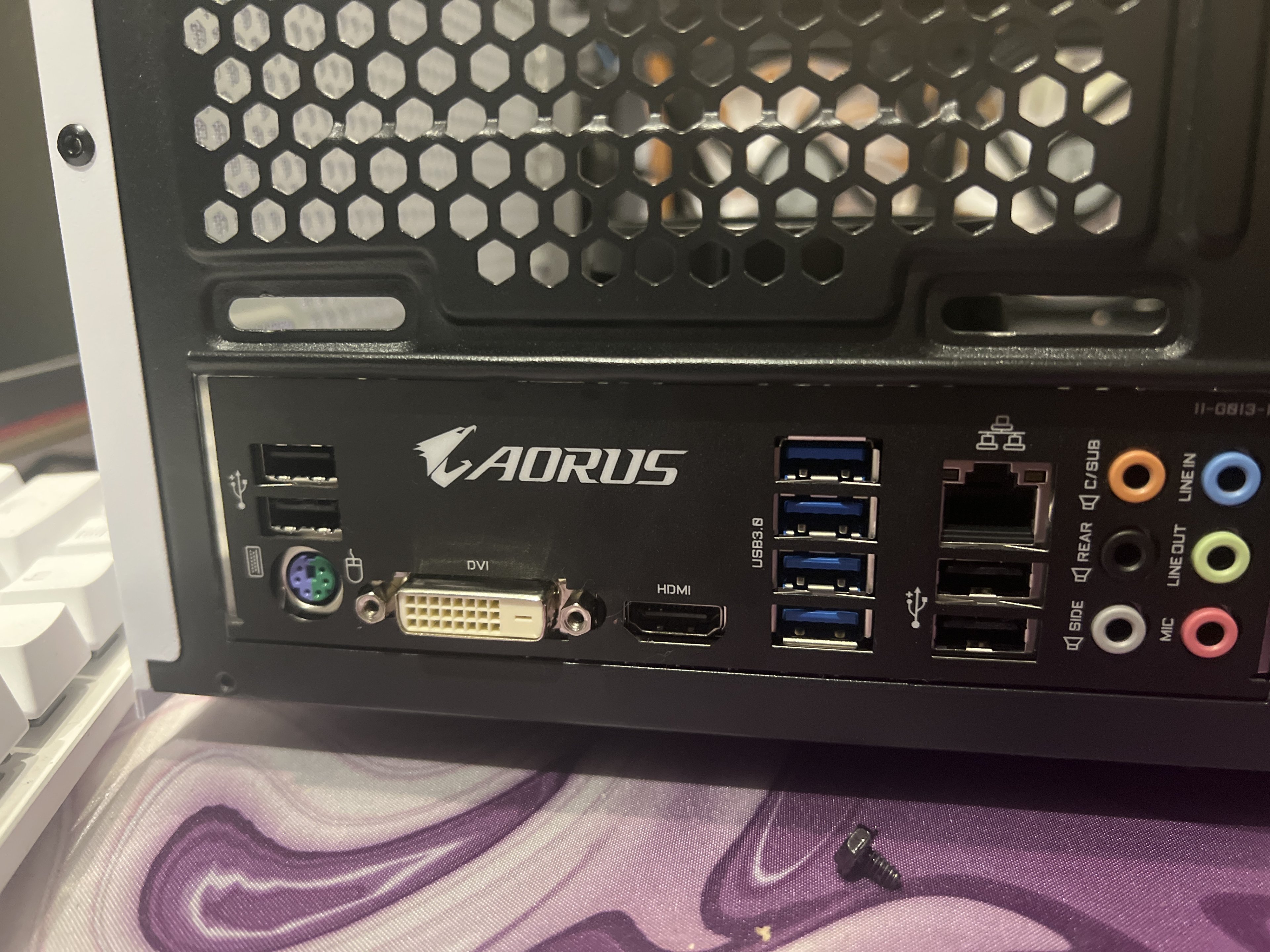

wäre es denn so richtig eingebaut mit i/o Shield?



[Iceman48]

Ja sollte OK sein.

Wäre es nicht richtig würden ja die 6 Schraubenlöcher nicht überein passen.



[japan_[¥]]

@Iceman48 die Löcher sind ganz leicht verschoben dann



[Araska]

Gut, die Teile haben eher Fertigungsignoranzen als Fertigungstoleranzen - was ist 'ganz leicht verschoben'?



[Iceman48]

Wenn es nur ein bisschen ist macht das nichts.

Das Board mal ein bisschen verschieben bis die Löcher passen.

Das sollte ganz einfach sein und auch möglich sein.



[japan_[¥]]

Wenn es nur ein bisschen ist macht das nichts.

Das Board mal ein bisschen verschieben bis die Löcher passen.

Das sollte ganz einfach sein und auch möglich sein.

Hab jetzt das mainboard eingeschraubt mach die rgbs dran, schalt das nt an wieder Sicherung geflogen



[Iceman48]

Mach die RGB mal wieder ab und schalte dann ein.

Was passiert dann?
