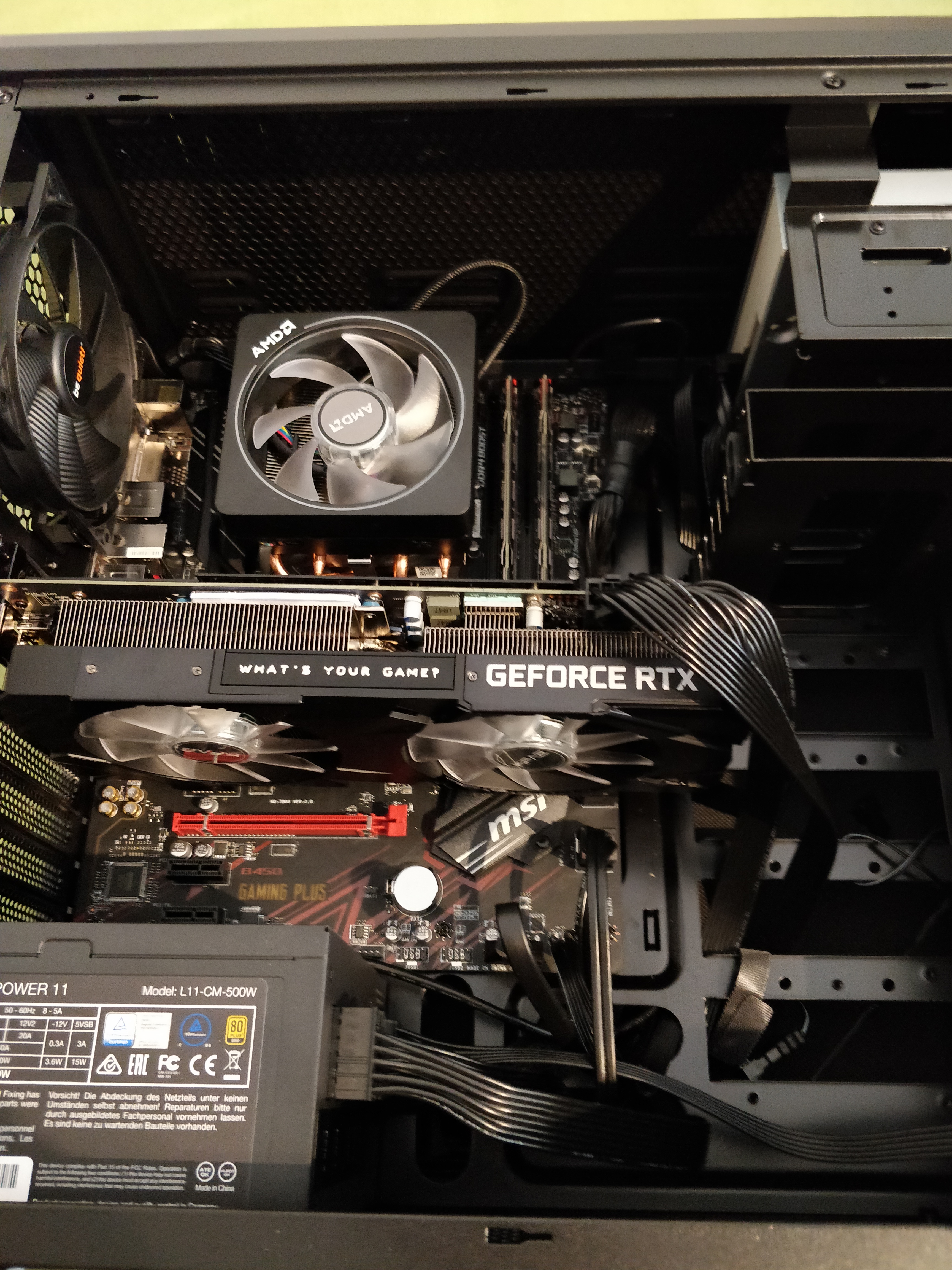

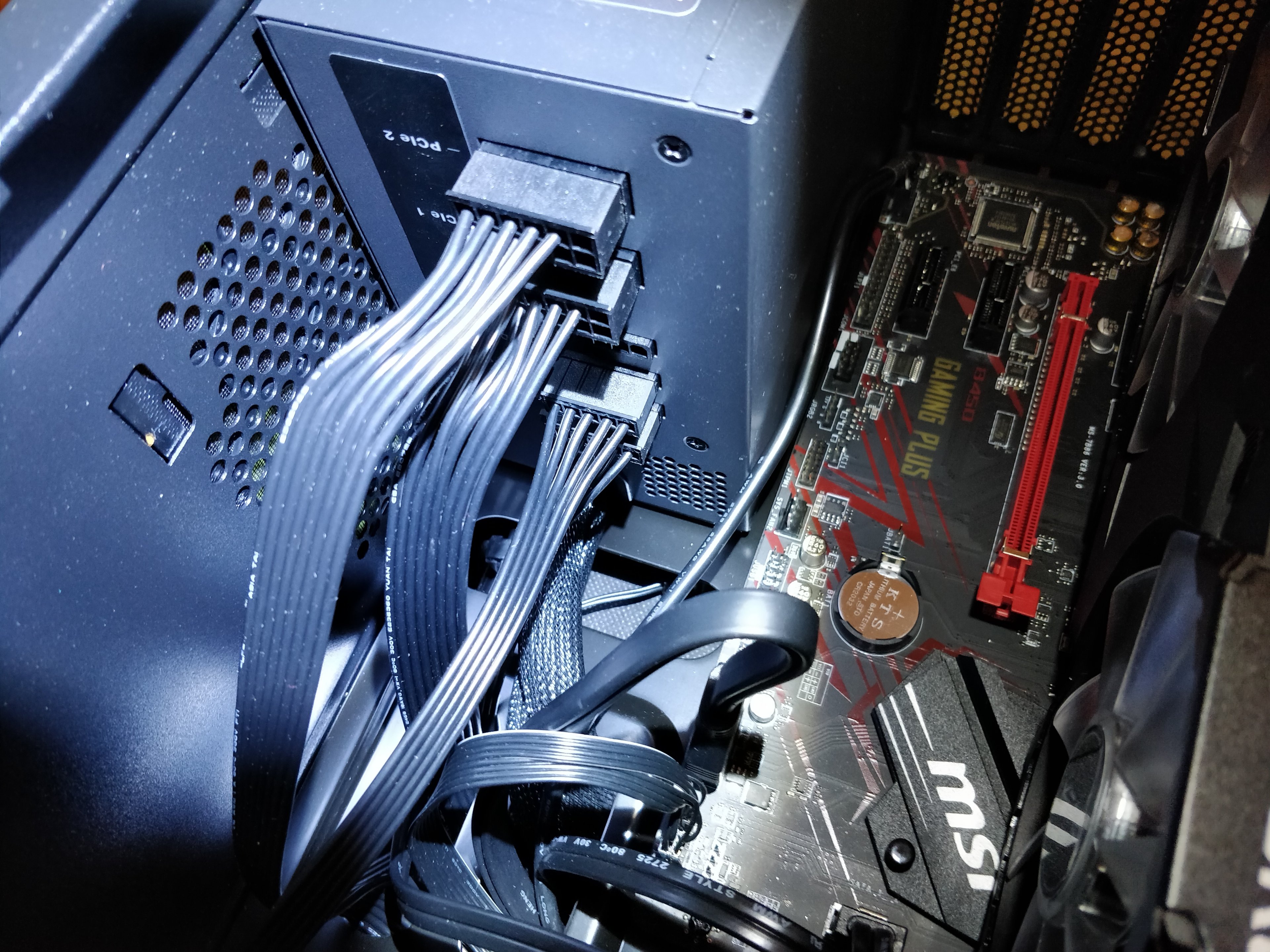

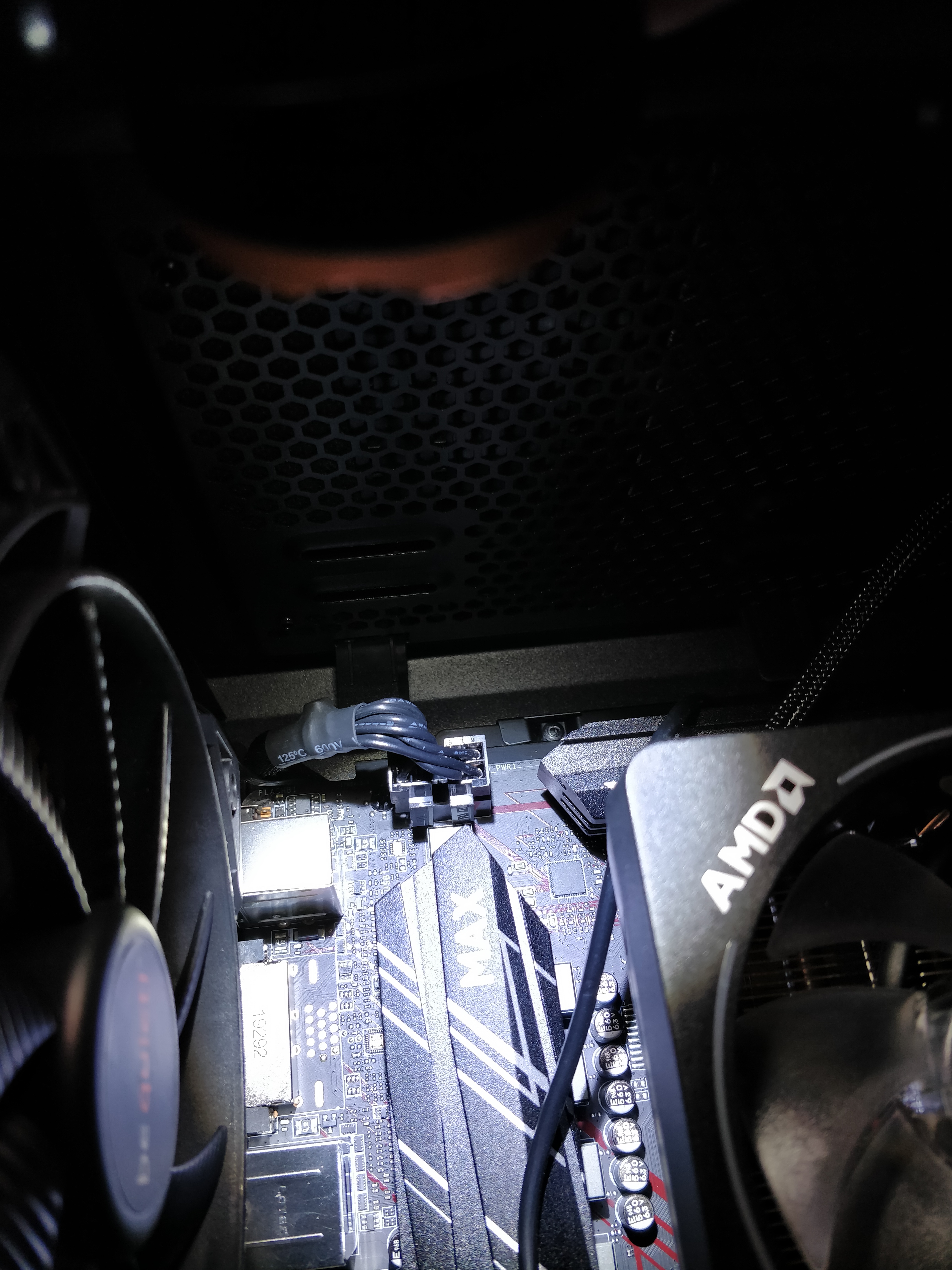

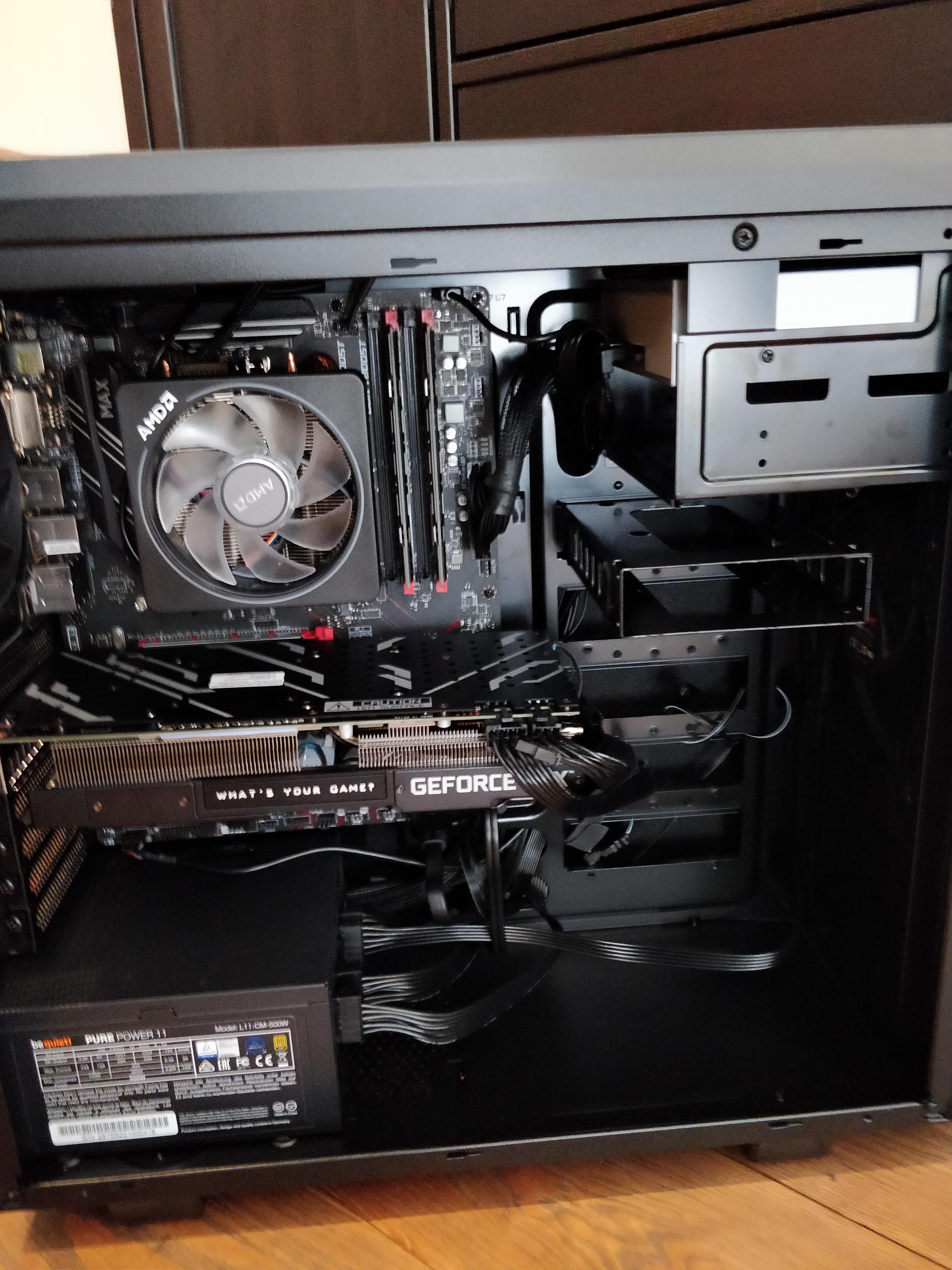

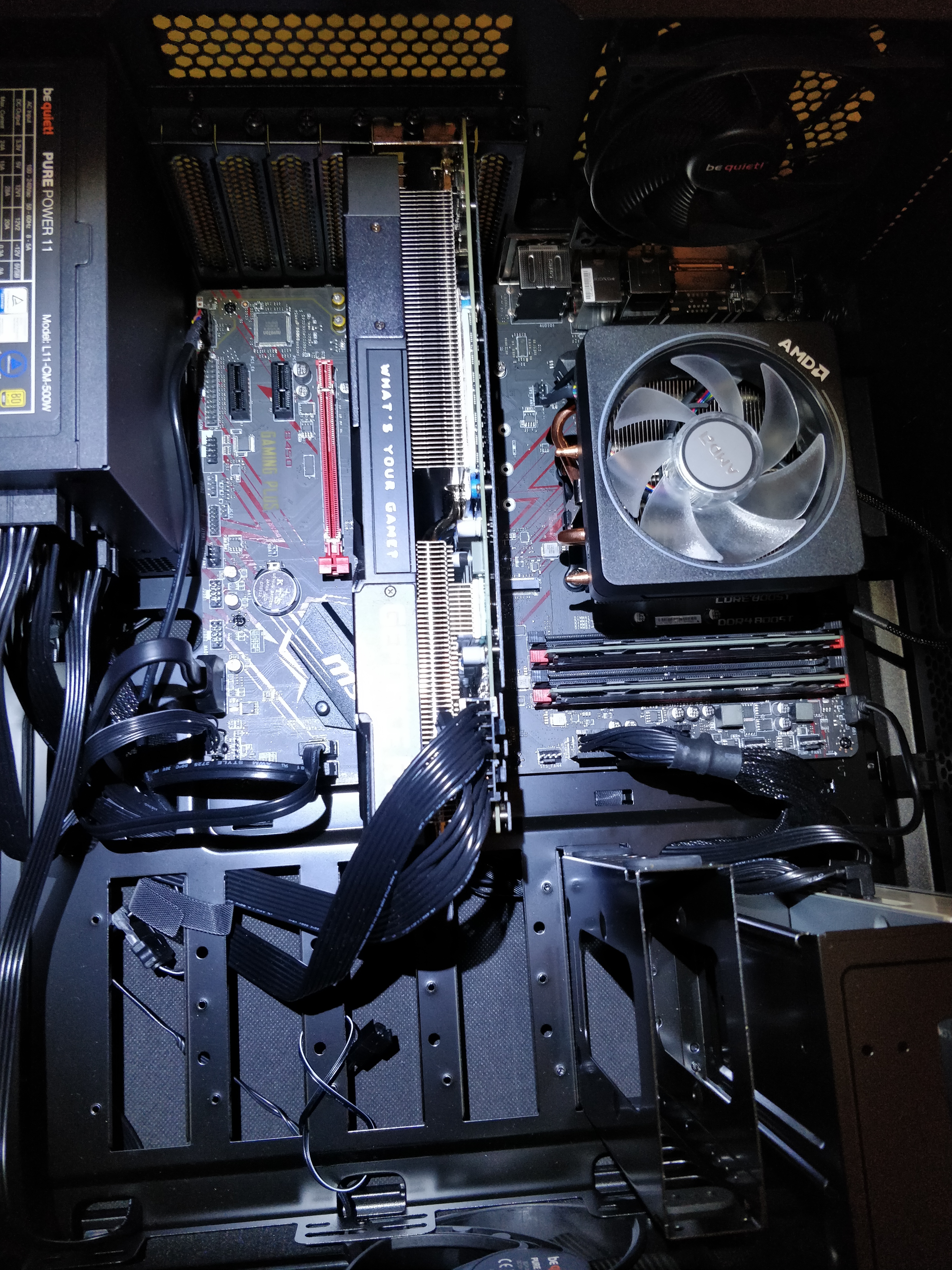

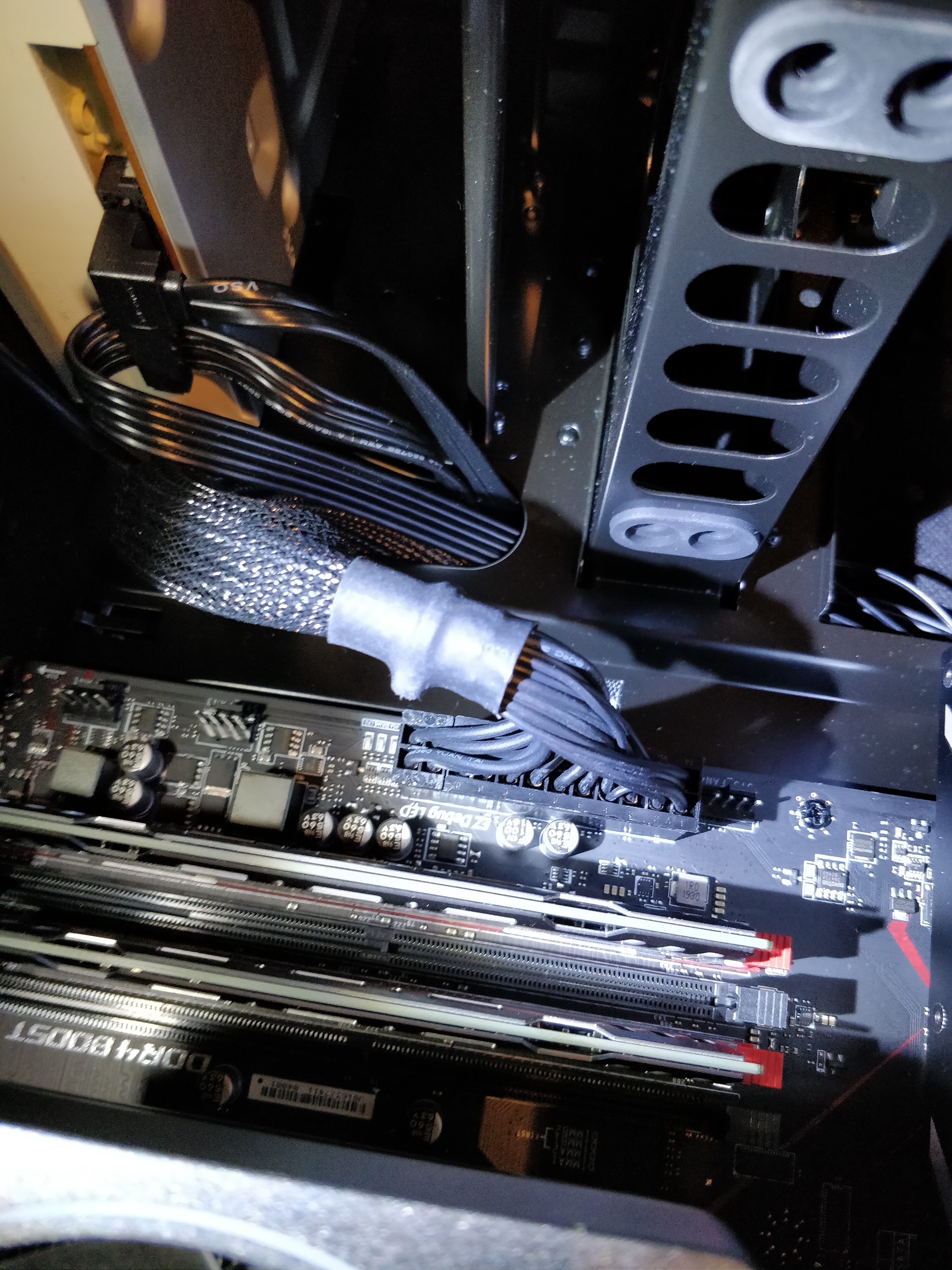

Also ich finde die Bilder sind völlig in Ordnung.
Einen Fehler kann ich darauf aber leider nicht erkennen.
Fehlersuche:
- Netzteil mit einer funktionierenden Steckdose verbunden?
- Evtl. vorhandener Schalter am Netzteil auf Ein/On?
- Mainboard korrekt verkabelt mit 24-Pin und 8-Pin Stecker vom Netzteil und Kabel auch richtig herum eingesetzt und korrekt eingerastet?
- Den 8-Pin (oder 4+4 Pin) ATX/EPS-Stecker vom Netzteil dabei nicht mit einem 8-Pin (oder 6+2 Pin) PCIe-Stecker verwechselt?
- Es werden die jeweils korrekten Buchsen am Netzteil genutzt, falls es ein modulares ist?
- Arbeitsspeicher sitzt richtig herum und korrekt eingerastet in den richtigen Sockeln?
- CPU korrekt und richtig herum eingesetzt und den Sockel wieder korrekt arretiert? (Bei Intel darauf achten nicht die Pinne des CPU-Sockels zu verbiegen/beschädigen.)
- CPU-Kühler inkl. Wärmeleitpaste korrekt montiert und der/die Lüfter mit einem/dem "CPU-Fan" Lüfteranschluss des Mainboards verbunden?
- Es wurden alle evtl. vorhandenen Schutzfolien abgezogen, gerne z.B. auf der Unterseite des CPU-Kühlers zu finden.
- Ein evtl. vorhandener ClearCMOS Jumper nicht auf "löschen" gesetzt?
- Alle benötigten und nur die benötigten Abstandhalter zwischen Mainboard und Gehäuse korrekt gesetzt? <-- Mit der wichtigste Punkt!
- BIOS des Mainboards unterstützt die CPU und den Arbeitsspeicher und ist aktuell?
- Grafikkarte sitzt korrekt im richtigen Slot und hat ebenfalls Strom vom Netzteil, möglichst ohne irgendwelche Adapter? (Alle Strom-Anschlüsse der Grafikkarte müssen belegt sein.)
- Taster zum Ein-/Ausschalten vom Gehäuse mit den korrekten Pins auf dem Mainboard verbunden?
- Keine der verwendeten Kabel geknickt oder gequetscht?
- Alle Laufwerke korrekt verkabelt und alle Strom- und Datenkabel korrekt eingerastet?
- Es liegen keine losen Schrauben im Rechner?
Kannst du nach gründlicher Prüfung alle Fragen mit "Ja" beantworten und der Rechner startet immer noch nicht, machst du folgendes:
Bau das Mainboard wieder aus dem Gehäuse aus und lege es auf eine
nichtleitende Unterlage.
Alles ab.
Alles! Nur Mainboard mit eingebauter CPU, CPU-Kühler und einem einzelnen Arbeitsspeicher-Riegel. Im Mainboard-Handbuch steht in welchen Slot ein einzelner Riegel gehört.
Netzteil auch ausbauen, daneben legen und mit beiden Kabeln anschließen, 24-Pin und 8-Pin.
Netzteil einstecken und einschalten und dann mit z.B. einem Schraubenzieher die beiden Kontakte für den Ein-/Aus-Taster auf dem Mainboard kurz brücken.
Tut sich dann irgendwas? Ein Rechner mit einer CPU ohne integrierte Grafik (z.B. AMD Ryzen) kann in dem Fall natürlich nicht korrekt starten.
Wenn irgendeine Reaktion zu beobachten ist, die Grafikkarte dazu stecken (vorher natürlich alles wieder ausschalten), korrekt mit dem Netzteil verbinden und nochmal testen.
Bildschirm kommt dann an die Grafikkarte und nicht ans Mainboard.
Vor dieser Prozedur könntest du noch versuchen alle nicht zwingend benötigten Kabel vom Mainboard zu lösen und es dann nochmal testen.
Also z.B. alles was mit USB, Audio usw. zu tun hat, irgendwelche Lüftersteuerungen, Beleuchtung usw.
So was ist zum Testen ganz hilfreich:
https://www.amazon.de/InLine-59910-Mainboard-Testset-5-teilig/dp/B000PELTVA/ref=sr_1_2?__mk_de_DE=ÅMÅŽÕÑ&keywords=InLine+Mainboard+Testset,+5-teilig&qid=1569187793&s=gateway&sr=8-2
Vor allem der Speaker, für den Fall das das Mainboard darüber irgendeinen Fehlercode ausgibt.
Evtl. kann auch der Ein-/Aus-Taster am Gehäuse defekt sein, wenn der Rechner gar nicht reagiert auf einen Einschaltversuch.
Passiert öfter als man erwartet.
