Schade, dass er kein größeres Labornetzteil am Start hatte und mal Härtetest gemacht hat, samt laufendem Betrieb (z.B. per Zusatz PCI Graka)

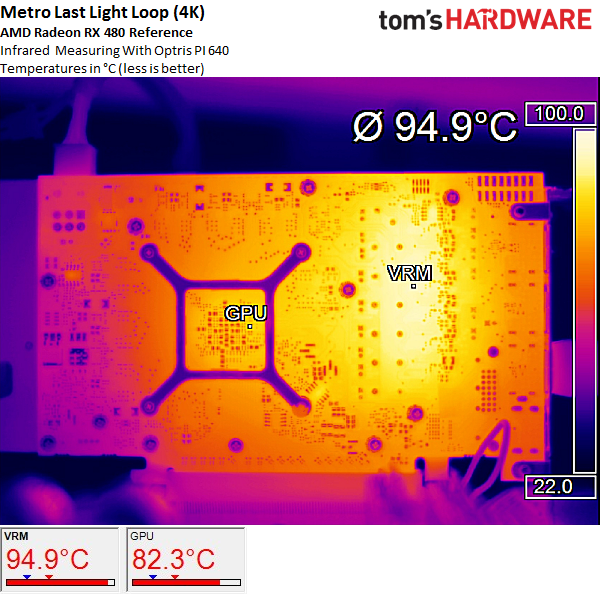

Ihm ging's ja jetzt mehr um Erwärmung und Verluste.
Vielleicht mache ich das mal, mein Labornetzteil kann 30V mit 10A, also 300W. Irgendwo sollte ich auch noch'n P4 oder AM1 Board haben
Wobei's mit nem ATX Netzteil interessanter ist, auch zwecks laufendem Betrieb. (Kommt halt'n Dicker 300W Widerstand dran)

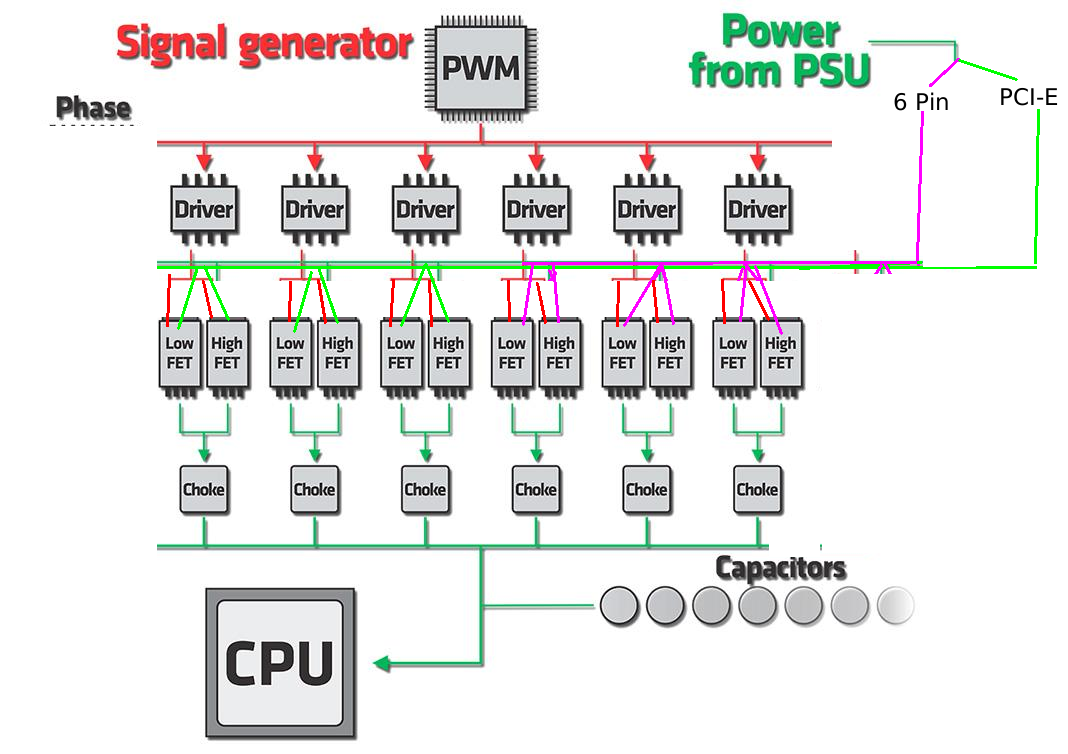

Aber wie schaut das Board-Intern denn eigentlich aus?
Geht hier innerhalb des Boards ne dicke 12V CU-Fläche direkt an die 12V Netzteil-Leitungen und dann direkt an den PCIe Port?
Sind da auch die 4P/8P Stecker mit Verbunden?
Wenn ja, brauch sich niemand Sorgen machen, denn über eine bereits 10mm schmale 35µ Fläche kann man seine 31A jagen, ohne, dass sie groß warm wird= 372W
(Reicht also auch Locker für Quad-Grafikkarten)
Sofern da also nix dazwischen ist
(Wenn dann Kondensatoren als Puffer, die gehen aber nach Spannung und nicht A) und so wie vermutet, dann rauchen im schlimmsten Fall nur die 12V Pins vom PCIe Port ab und das würde man sofort sehen,
auch an der Graka (schwarze Flecken)
Theorie:
Die Karte hat idR. 3 Pins vorne und 2 Pins hinten für +12V.
Die "Fläche" beträgt 0,7mm Breite
(Länge egal) und ist idR. 35µ oder dicker.
Das heißt 2,21A pro Pin, bei 12V = 26,52W x5 = 132,6W Dauerlast ohne große Erwärmung.
3,3V haben wir 4 (einer Fällt weg wegen Standby) = 7.293W x3 = 21.879W Dauerlast ohne große Erwärmung.
Gesamt: 154.479W
Wenn ich also eine Norm machen würde, würde ich hier auch einfach die Hälfte annehmen, sicher ist sicher
(In der Veranstaltungstechnik wird sogar immer Faktor 12 genutzt beim Aufhängen, genannt "Fliegen")
Das ganze entspricht den typischen Werten für 20°C (Eigen-)Erwärmung. Darf die Fläche sich selbst um 50°C erwärmen (was noch locker ok wäre in der Praxis),
kommen wir sogar auf ganze
243.951W, somit bleibt hier auch weitaus genug Puffer für etwaige Verluste!
Die Pins vom Steckplatz sind aus weitaus dickerem Material und sollten somit keine Probleme haben und locker die 3-5-fache Belastung können.
Wenn also was abrauchen sollte, dann zu aller erst die Pins auf der Grafikkarte. (Sofern auf dem Board alles so aufgebaut ist, wie im oberen Absatz)
Vielleicht hat hier noch wer weitere Infos zu?
Vor allem was den Boardaufbau in dieser Hinsicht angeht.
Meine Meinung:
Es wird wie immer alles viel heißer gekocht als es gegessen wird.
Irgendwelche Schäden sollten also definitiv von irgendwas anderem als einer RX 480 kommen.
Wir übertakten 220W TDP CPUs auf unseren Boards, machen uns dann aber Gedanken wegen den paar W Überlast am PCIe Port? Humbug.
Thema Sound:
Sollten hier Probleme auftreten, dann eher nur in Verbindung mit
schlechten PWM-Netzteilen.
Das spiegelt sich aber nur in Störgeräuschen wieder, nicht in irgendwelchen Defekten.
Zum Vergleich:
Da ich ja Lautsprecher entwickle und repariere, sind mir schon so einige, eigentlich unterdimensionierte Frequenzweichen untergekommen.
Da wird teilweise 1KW (16A@4R) über 2mm schmale 35µ Bahnen geschickt, samt billigen 100V Elkos. Hieße in der Theorie 140°C Erwärmung der Bahn. (ist aber weniger dank Crest)
Allerdings sind hier dann etwaige unterdimensionierte Bauteile (idR. Spulen) die Übeltäter, welche sich so stark erhitzen, dass sie naheliegende Leiterbahnen ablösen
Was Haltbarkeit und Verluste angeht (Vgl. PCIe-Port), können wir auch mal in gewisse Endstufen schauen, welche (nachgemessen) ihre 2kW abgeben können.
Da sind an den Ausgängen oft auch nur mini Platinchen mit üblichen schmalen Leiterbahnen, samt kaum dickeren verlöteten Pins als vom PCIe-Port.
Edit:
Da fällt mir gerade was ein.
Mir ist mal Flüssigkeit in den (AGP) Port gekommen (Vielen Dank an meine Katze), hier hat's schön den Kunststoff um den Port weg-gefackelt,
1A schwarz & geschmolzen. Die Pins hat's mir allerdings nicht zerschmolzen, konnte ich wieder blank putzen. Die Schutzschaltung im NT hat dann gegriffen und es abgeschaltet.
Und das Beste: Board geputzt, Fébrèze drüber, trocknen lassen und es lief wieder. (War'n Sockel A Epox)
Wen Quellen interessieren, der muss nicht lange suchen. Leitwert von Kupfer (K=56) und bissle rumrechnen.
Andernfalls ein Layout-Programm schnappen, das spuckt euch die Werte schon direkt aus (So hab ich's hier flott gemacht)
Spannungsabfall:
Wir rechnen mit 2,21A, 12V und 26,52W und über einen 10mm langen Einzelpin an der Graka, also ganze
154.479W Last durch den PCIe-Slot!
Mit Kupfer kommen wir hier auf einen Verlust von 0,0322 Volt, was bei besagten Daten
0,1084 Watt entspricht, gerechnet inkl. GND. (Widerstand inkl. GND = 20mm -> 0.0073 Ohm)
Der Übergang von Slot zu Graka ist kaum messbar. Letztens habe ich einen Speakon-Stecker + Buchse gemessen (3 Jahre alt, oxidiert und nur billiges Blech) und habe unter 0,01 Ohm inkl. 2x 15cm 1,5mm² CU-Litze gemessen,
Im Slot haben wir allerdings eine um Welten bessere Verbindung, wird also weit unter 0,001 Ohm liegen.
Wer faul ist, aber selbst was rechnen mag, der darf gerne meinen Kabelrechner dafür missbrauchen. Dämpfung einfach ignorieren.
Für "Impedanz Lautsprecher" errechnen wir uns einfach einen Hilfswert aus den oben genannten Leistungen. (Rechner rechnet inkl. der Rückleitung, also Länge x2)
Schade nur, dass man nicht wirklich sieht, wie das Board "aussteigt"...
