[Sammelthread] DAN A4-SFX verbaute Hardware, Projekte und Testergebnisse

@Rhino One Das klingt doch schick! Ich freu mich auf Bilder, wenn es fertig ist :daumen:

Ich hab nun ne günstige Asus Strix RX570 8G geschossen. Klar, die Leistung ist nun nicht der Knüller, aber sie ist nur 39mm schmal und mit UV leise. Aber deutlich mehr als 200€ wollte ich nicht ausgeben. Wird schon passen bis Anfang 2021. Dann wird mal zugelangt :headshot:

  • Gefällt mir
Reaktionen: Rhino One
Hallo,

ich möchte auch unbedingt das A4-SFX v4.1 haben (bestellt ist es schon). Ich bin schwer angetan von diesem Gehäuse. Aktuell besitze ich noch das Fractal Design Define Nano S, schallgedämmt, Mini-ITX.

Folgenden Komponenten sind bereits vorhanden:

Folgende Komponenten fehlen noch:
Gerne könnt ihr mir Empfehlungen geben, bezüglich der Kühlung. Der Rechner soll im idle silent sein.
Das soll ein Computer werden, den ich die nächsten Jahre nicht mehr anpacken/aufrüsten muss.

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: a4exer
Ich kann auf jeden Fall empfehlen die CPU und die GPU zu undervolten.
  • Bei der GPU auch noch die Lüfterkurve anpassen.
  • Und bei der CPU den PPT Wert im BIOS oder RyzenMaster auf 80 setzen.
    Damit die CPU nicht gierig nach 90+ Watt greift..




Die Voltage auf 1.088 V


Mein Ryzen 3600 läuft jetzt im Wohnzimmer - beim filmeschauen fast geräuschlos. (von der Couch aus hört man nix). Nur wenn ich damit ein Spiel spiele - ist ein leises rauschen der Lüfter hörbar.

Ansonsten - hmm beim NEtzteil hätte ich wohl eher eine Nummer größer genommen. Da habe ich z.b. das Corsair SF Series SF600 80 PLUS Gold. Ich wollte sichergehen, dass auch das Netzteil kaum Last bekommt und damit möglichst oft die Lüfter ausschaltet.

Bei der GPU kenne ich nur die Nvidias - da kann man wunderbar unter 1 Volt gehen. Bei AMD musst du mal recherchieren..

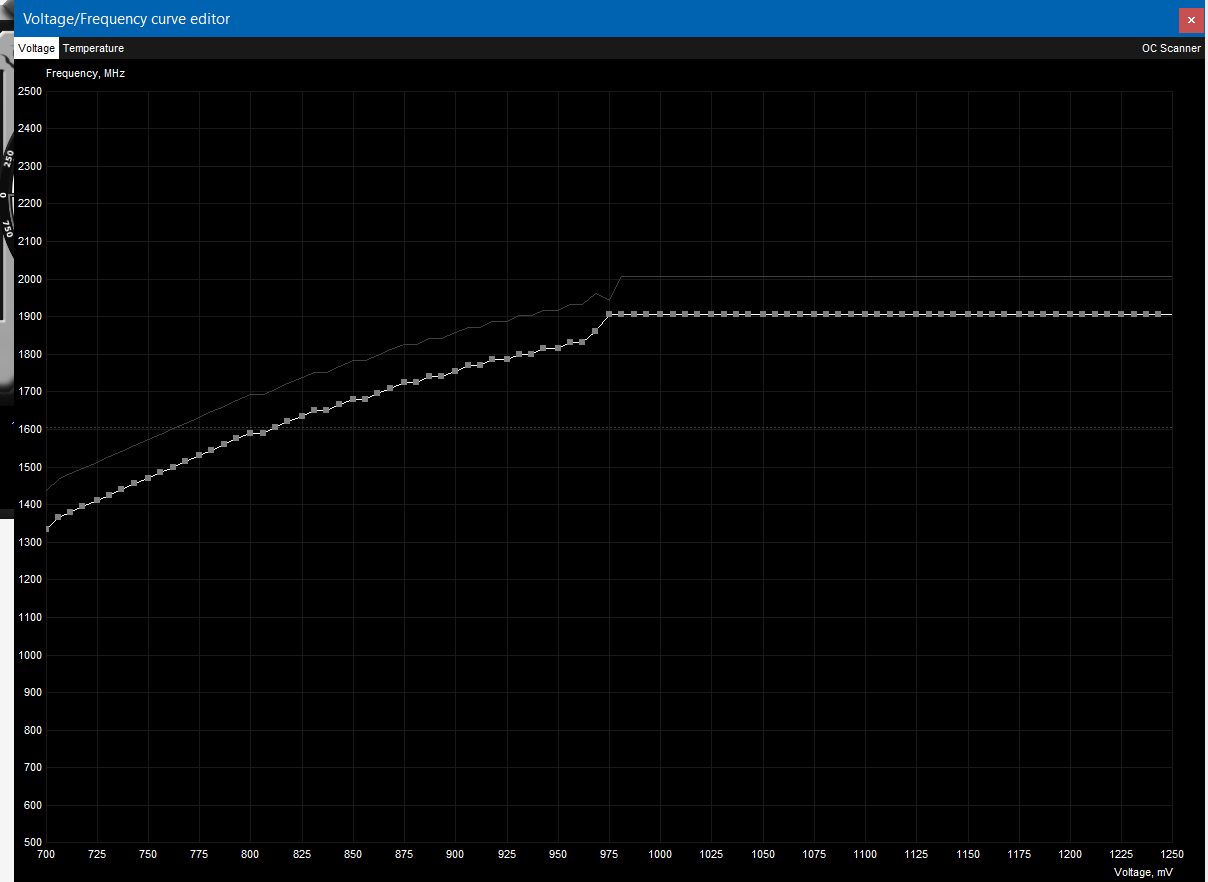

Meine Voltage Einstellung der RTX 2070 Super (die vom Wohnzimmer PC GTX 1060 ist eigentlich 1:1 gleich)


Ansonsten beim Dancase wie @bigdaniel empfiehlt - 90er Lüfter unters Netzteil: Outtake und Slim-90er Lüfter unters Mainboard - ebenfalls Outtake - und den CPU Lüfter als Intake konfigurieren - also der soll die Kalte Luft von draußen durch die Seitenwand auf die CPU reinziehen.

  • Gefällt mir
Reaktionen: Jens87KS und Rhino One
a4exer schrieb:
Ansonsten beim Dancase wie @bigdaniel empfiehlt - 90er Lüfter unters Netzteil: Outtake und Slim-90er Lüfter unters Mainboard - ebenfalls Outtake - und den CPU Lüfter als Intake konfigurieren - also der soll die Kalte Luft von draußen durch die Seitenwand auf die CPU reinziehen.
Zum Vergrößern anklicken....

Slim-Lüfter sind die, die nur 15mm tief sind, korrekt?
Bei der CPU-Kühlung bin ich mir noch nicht sicher...

Ray Donovan schrieb:
Zum Vergrößern anklicken....

  • Gefällt mir
Reaktionen: a4exer
Haha @Ray Donovan, ich bin auch von Fractal Design Define Nano S umgestiegen :daumen:
Den Adapter für USB-C hab ich mir auch gekauft, allerdings nicht so ein cooles Verlängerungskabel wie Du. Ohne das hat man keine Chance, das Adapter zu nutzen ;) Es passt einfach nicht. Da hast Du besser geplant als ich...
Bzgl. Kühlung habe ich es auch so gemacht, dass ich zwei Outtakelüfter unten haben. Bei 35% sind die 92m Noctuas unhörbar und schaffen schon was weg. Der L9a ist im Idle und Desktop auch auf 35%, allerdings auf nem Ryzen 7 2700. Aber damit hört man auch nichts. Ich habe ihn aber trotzdem auch mit nem Offset von 0,11875V undervoltet. Das bringt auf jeden Fall einige Kelvinchen, bei mir 5K.
Für die RX5700XT habe ich Dir hier mal ein Video von Igors Lab verlinkt:
YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.
. Die Red Dragon wird sicherlich ganz schön warm werden, ohne dass man was dran macht.
Für die RX5700XT würde ich auch das größere Netzteil nehmen. Bei dem Teil kannst Du schon fluffig 250W mit einpreisen, damit Dir der Rechner nicht ausgeht. Und im Zweifel hast Du nachher das Problem, dass das Netzteil zu oft anläuft. Du kannst es ja sonst im fliegenden Aufbau einfach mal probieren, wie das Netzteil reagiert und dann eine Entscheidung treffen...

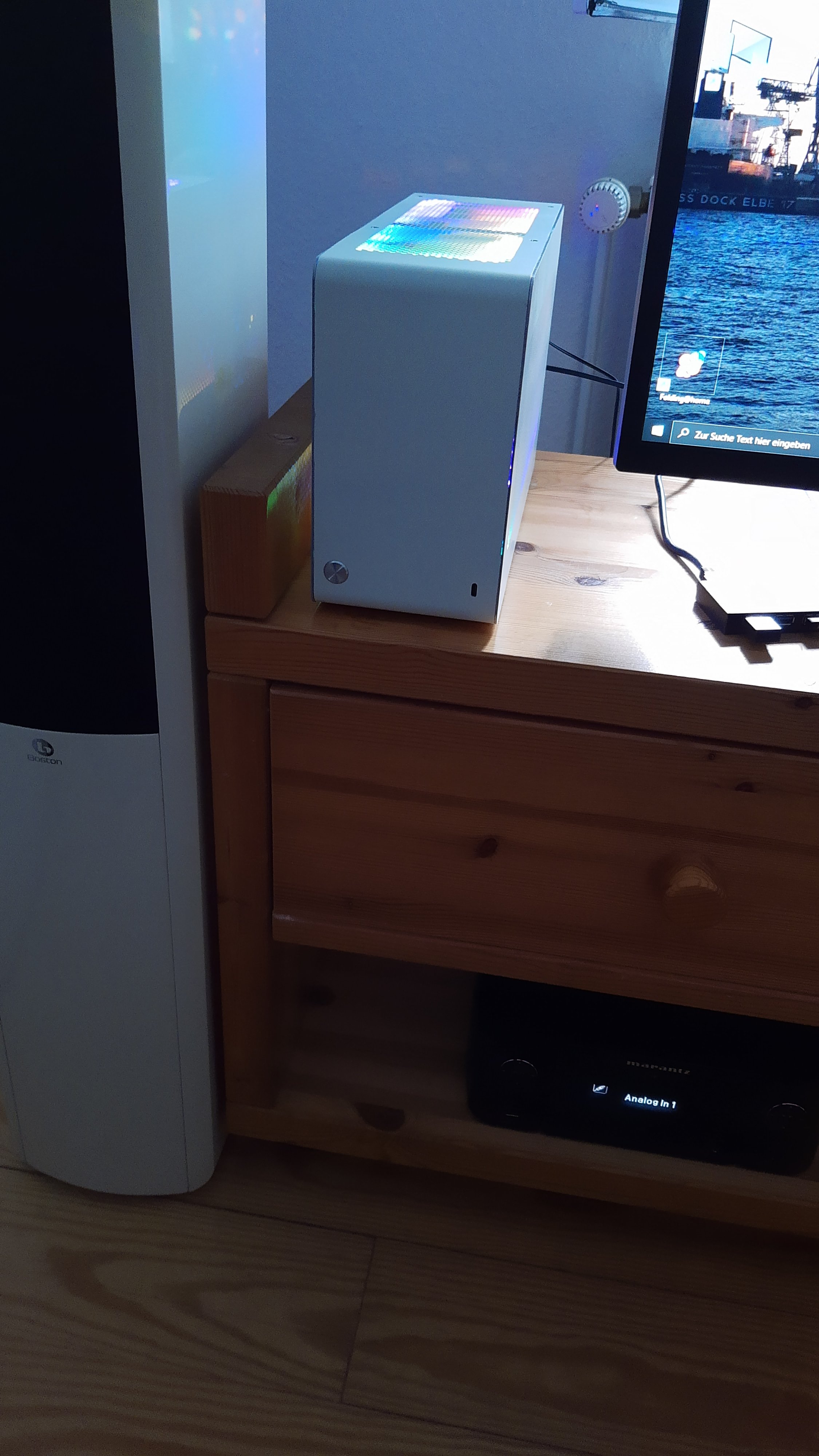

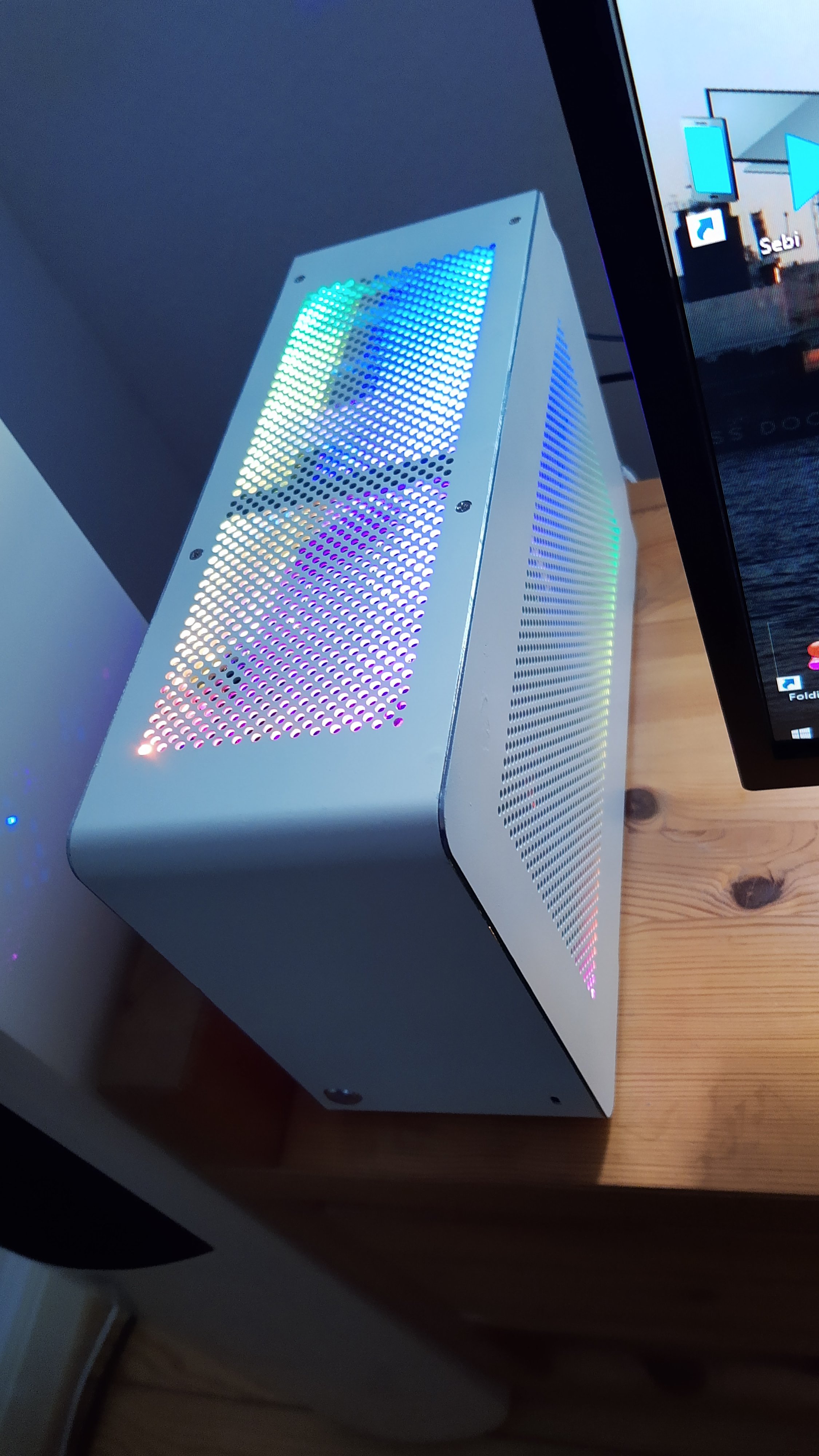

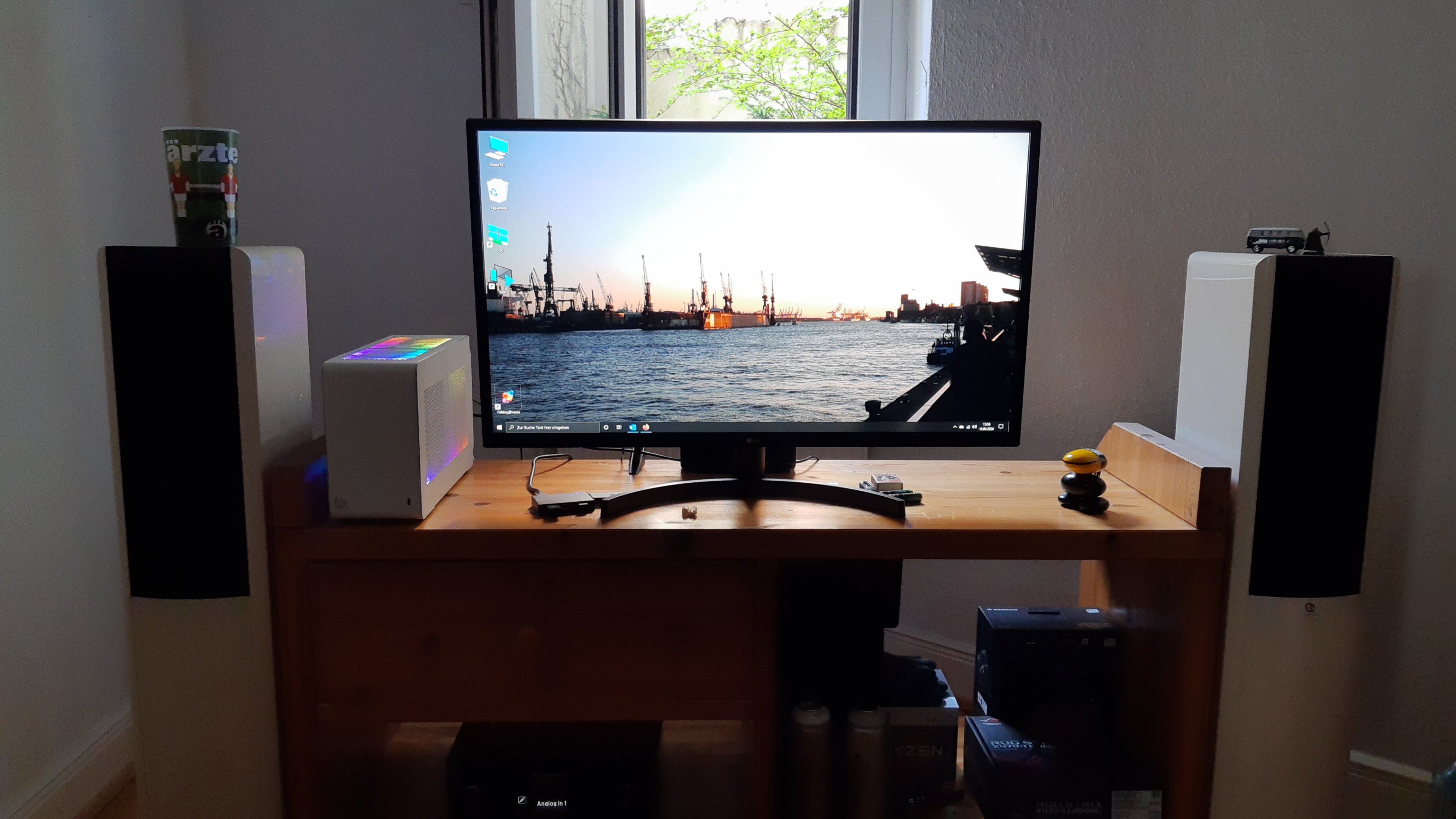

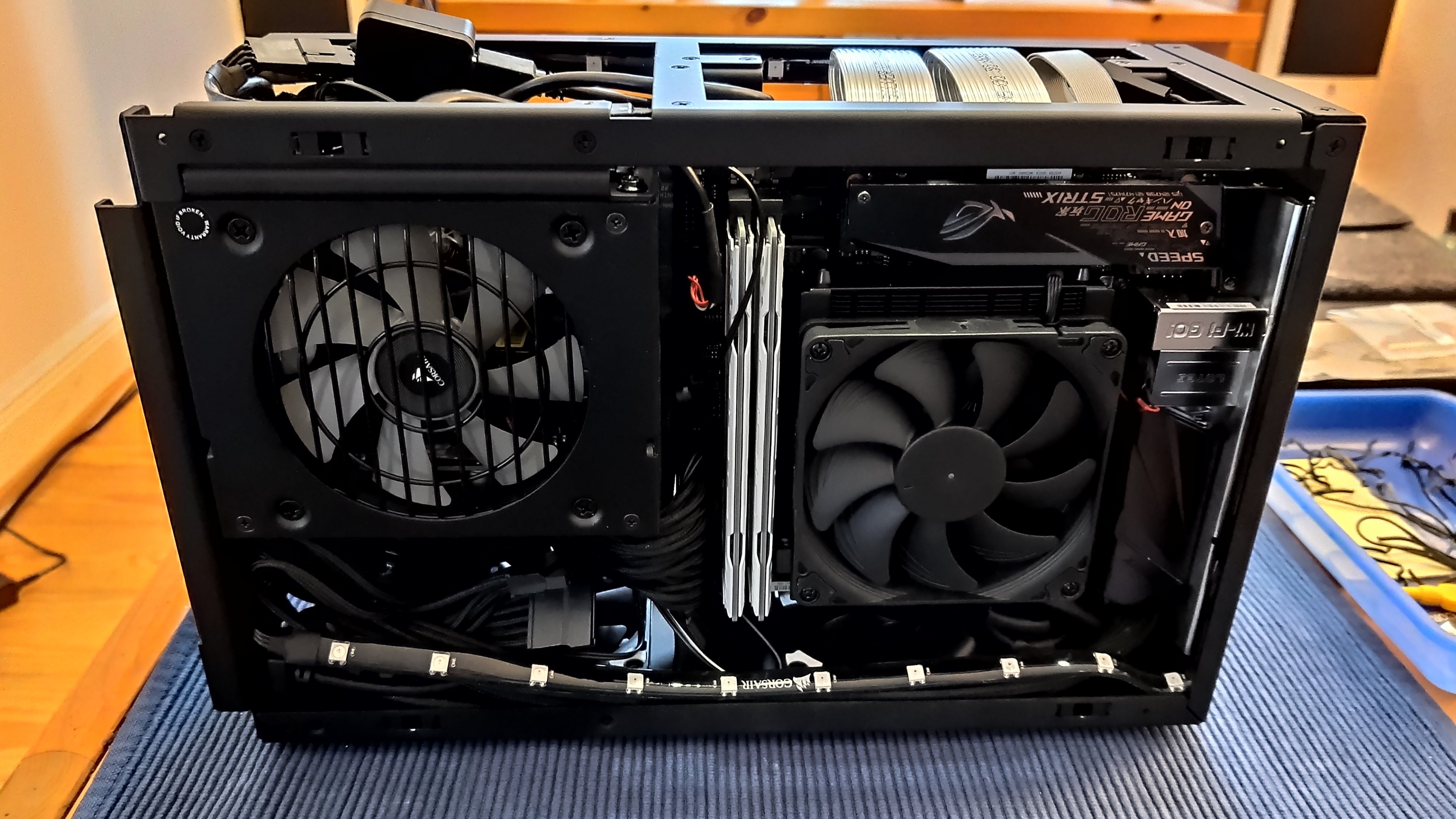

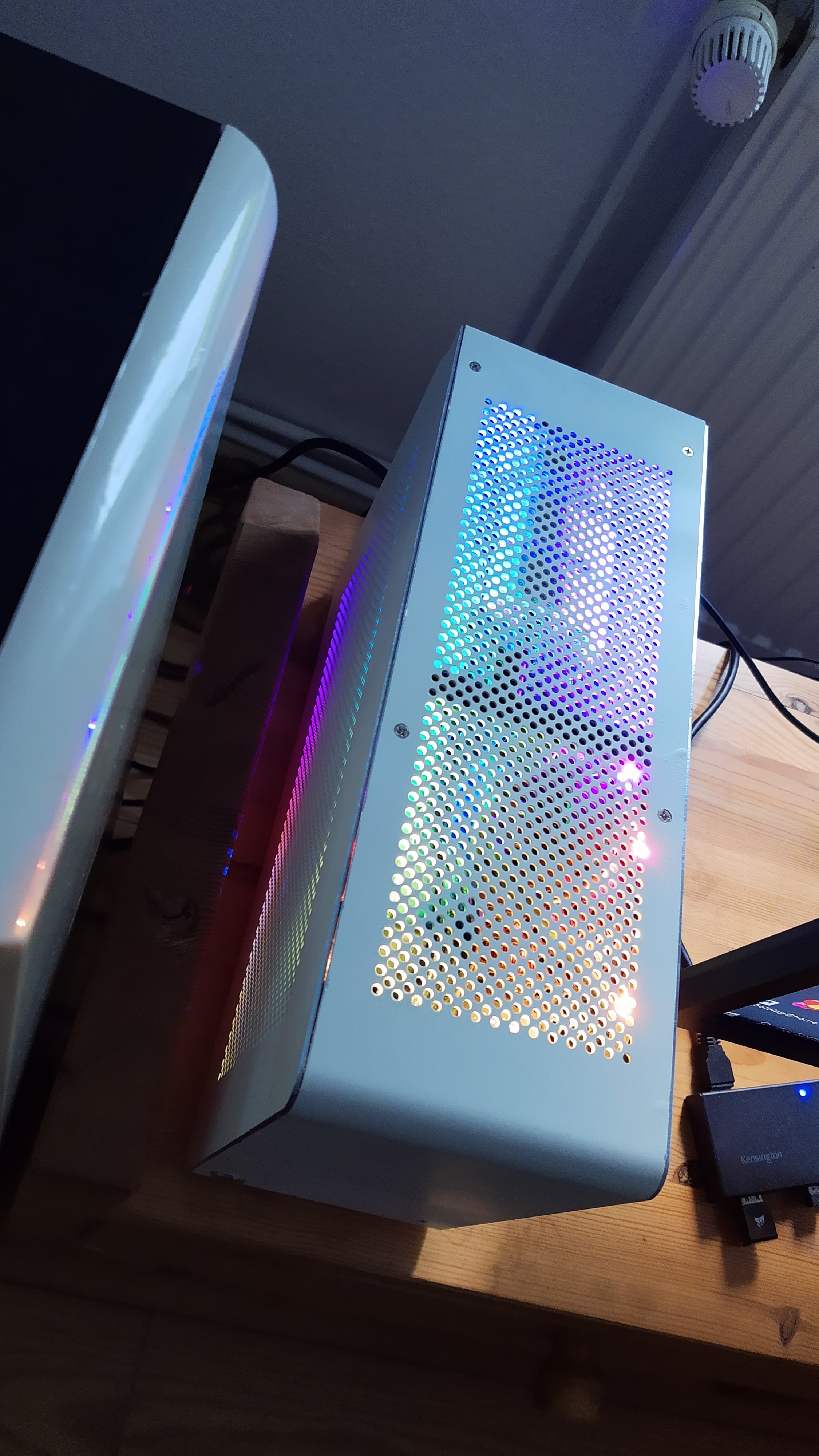

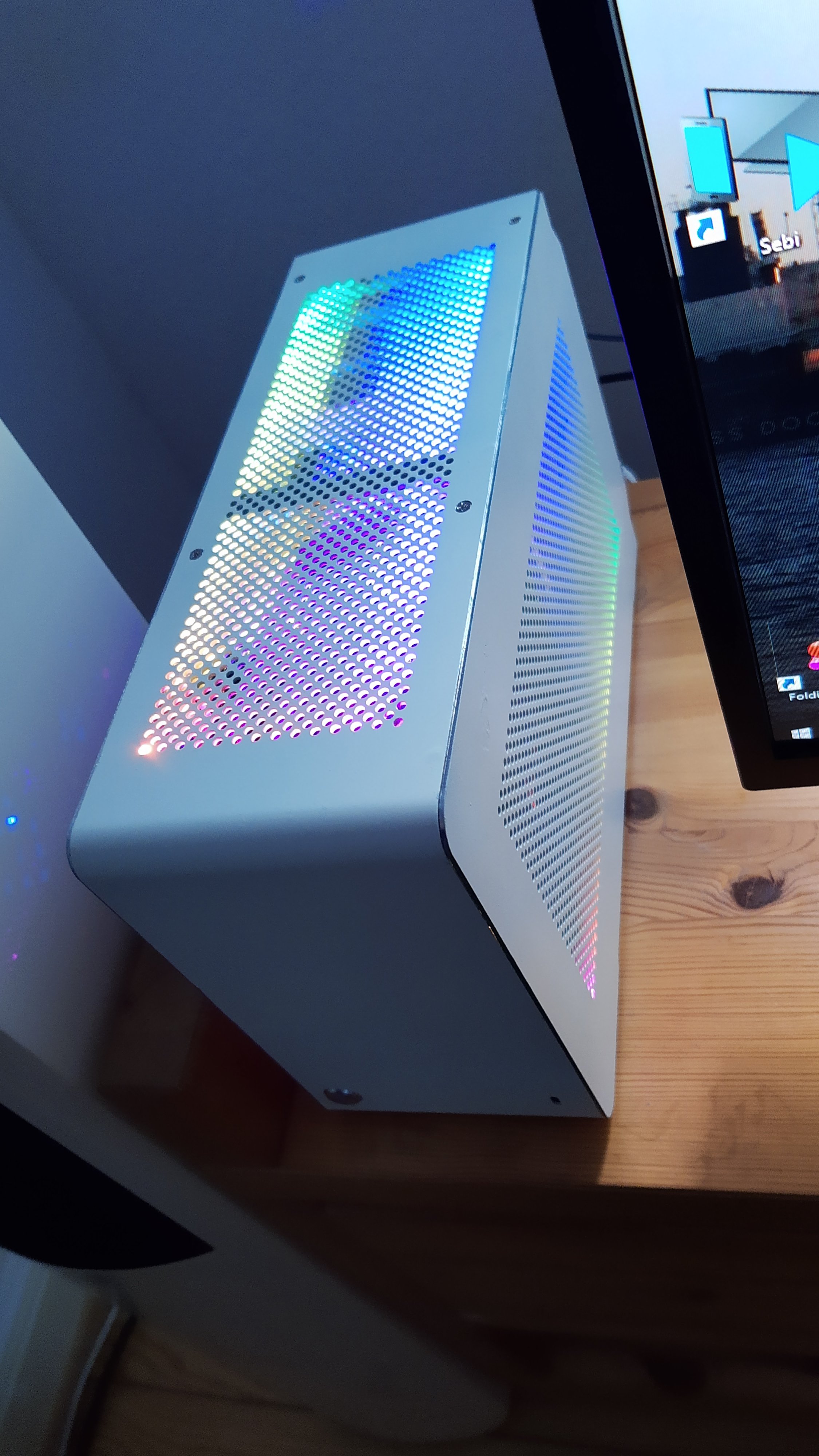

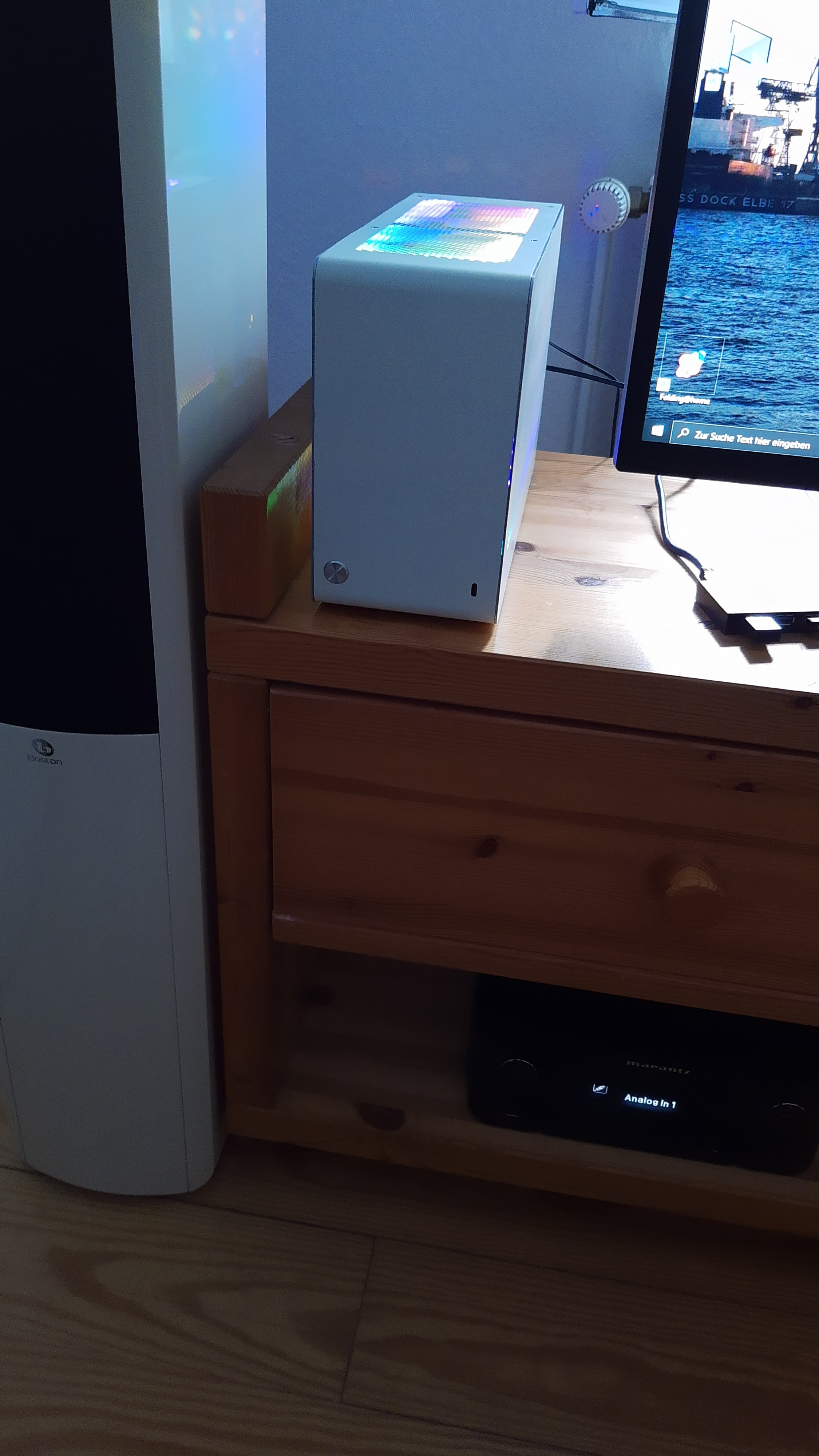

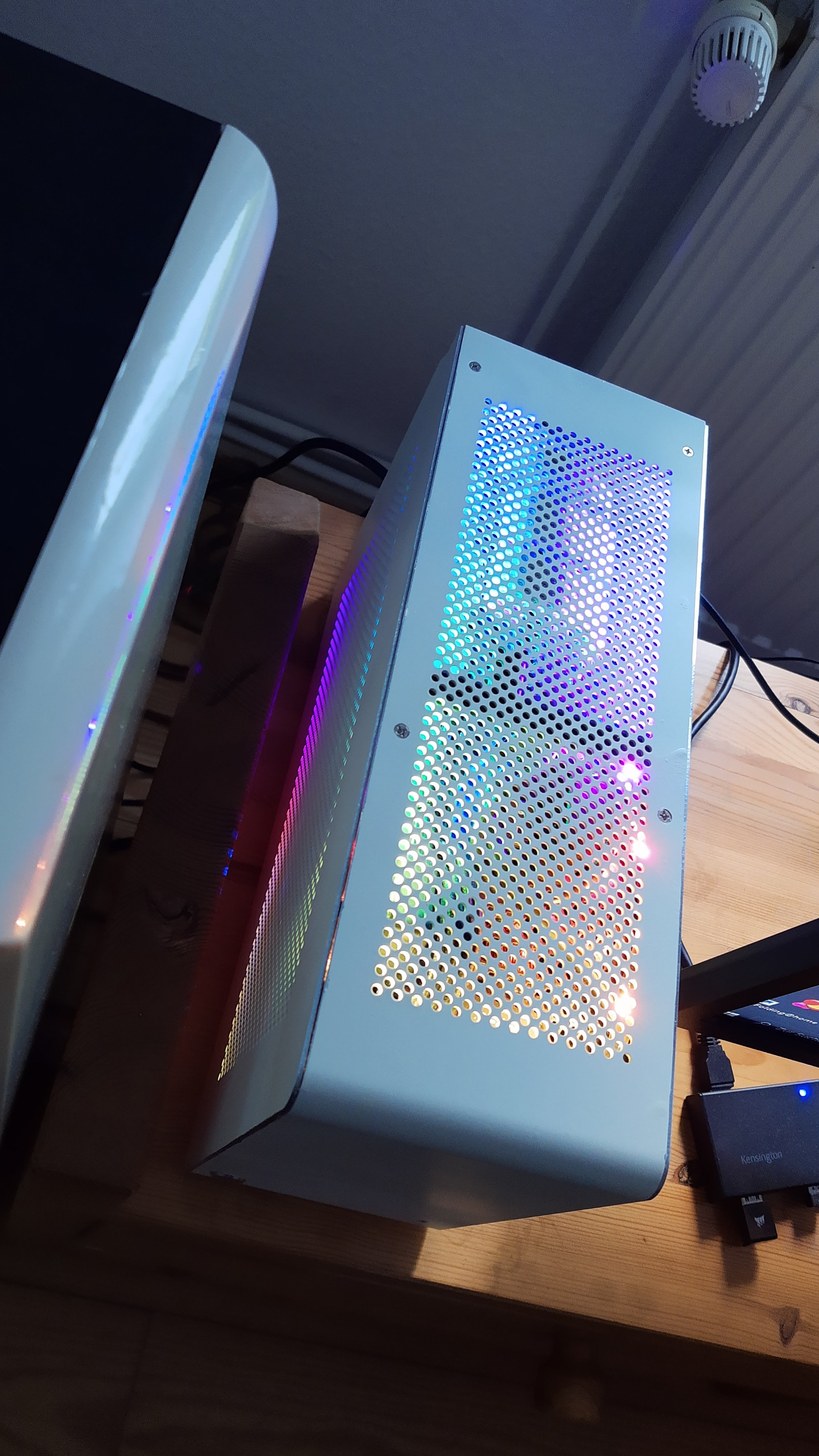

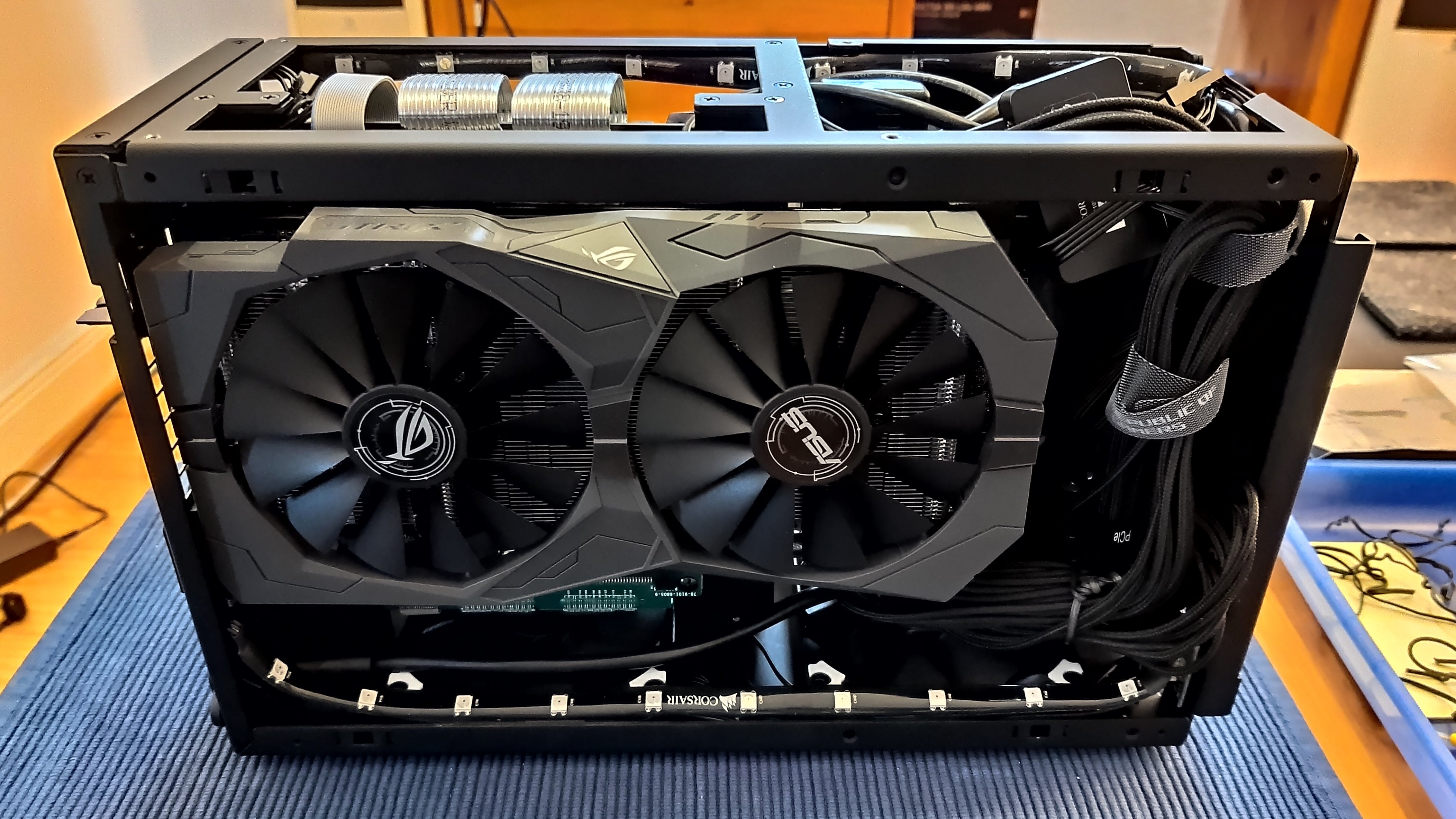

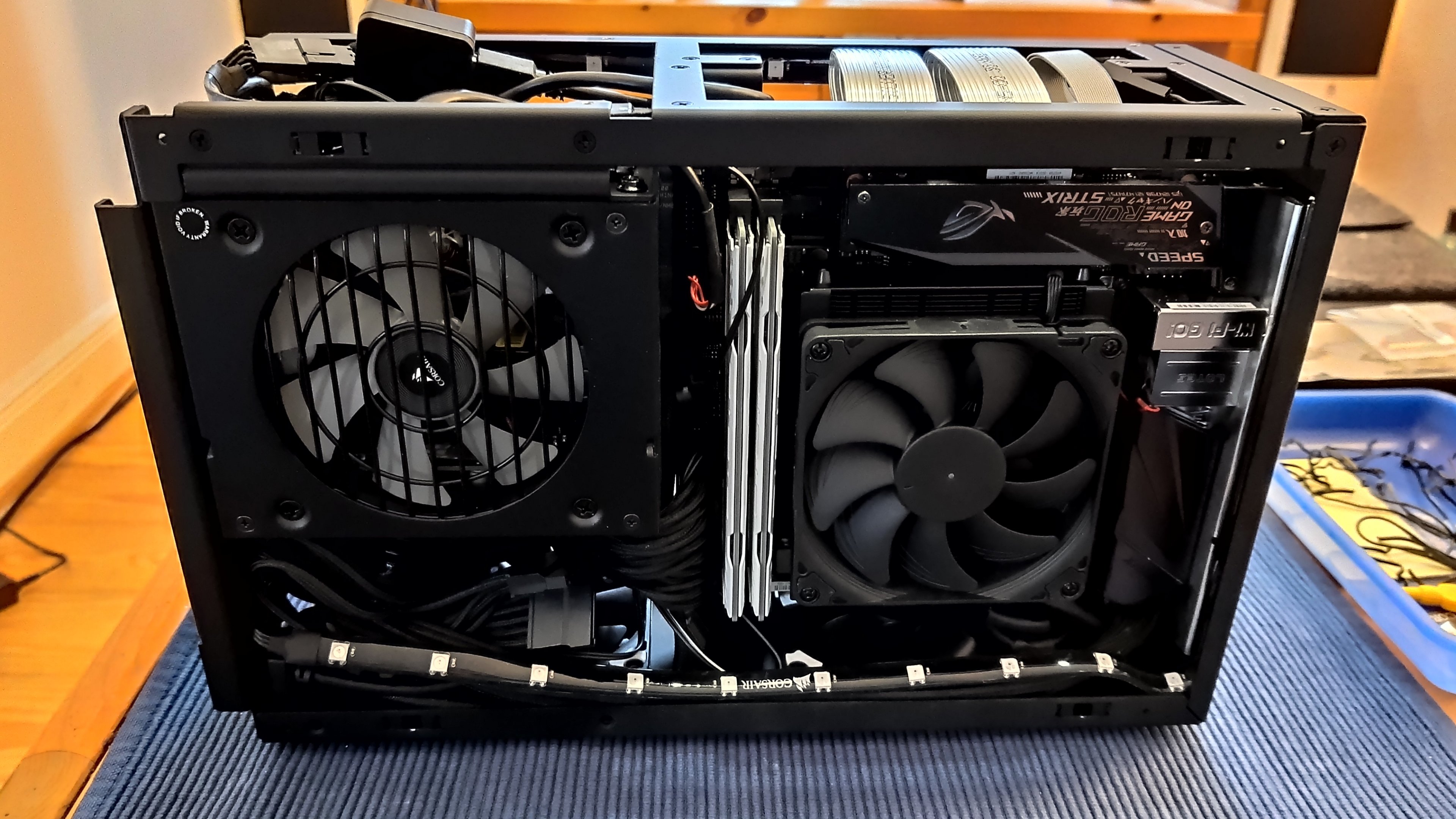

Ich bin nun übrigens fertig. Meine Asus Strix RX570 8G ist heute eingezogen und undervoltet worden, ich habe noch zwei weitere LED-Strips von Corsair an den Controller gebamselt. Es passt alles und tut sogar recht leise seine Arbeit. Mal gucken, was ich morgen noch alles testen kann :love:


Anhänge

  • IMG_20200416_140057129.jpg
    985,7 KB · Aufrufe: 377
  • IMG_20200416_140229510.jpg
    926,2 KB · Aufrufe: 386
  • IMG_20200416_155412557.jpg
    989,7 KB · Aufrufe: 381
  • IMG_20200416_155419765.jpg
    1 MB · Aufrufe: 377
  • IMG_20200416_155433100.jpg
    868,5 KB · Aufrufe: 376
  • IMG_20200416_155822123.jpg
    769,4 KB · Aufrufe: 363
  • Gefällt mir
Reaktionen: a4exer, Blaze1987, Rhino One und eine weitere Person
Hallo zusammen ich suche ein sehr leises Build auch unter Last mit einer 2060S /2070S mit einer entsprechend starken CPU in einem DAN A4 Case.
Hat jemand hier ein bereits erprobtes Setup ?

Das mit den Lüftern unterm Mainboard stimmt nur für Luftkühlung, nicht für Wasserkühlung.
Für den 3700x mit asetek ist ein einblasender lüfter wie in der Anleitung von reddit, und das weglassen der mainboard io blende sehr wichtig. Das hat bei mir 10 Watt mehr TDP gebracht :-)

@strohhut001 leise wird es, wenn man das Powertarget von CPU und GPU leicht senkt, etwa 10-20 % gehen mit geringstem Leistungsverlust einher. Mit undervolting + powerlimit 90 % ist auch leichtes OC möglich.
Dann kann man gute Lüfterkurven installieren.
Meine 2060 super kfa läuft mit günstigen Kühler auf 83 ° bei 55 % Lüfterdrehzahl sehr leise.

  • Gefällt mir
Reaktionen: a4exer
Jens87KS schrieb:
Entfernt
Zum Vergrößern anklicken....

Danke für das Feedback. Kommt deine Grafikkarte vom Geräuschpegel an die eines Builds in einem "durchschnittlichen" Midi-Towers? Oder doch eher schlechter?

Zuletzt bearbeitet von einem Moderator:

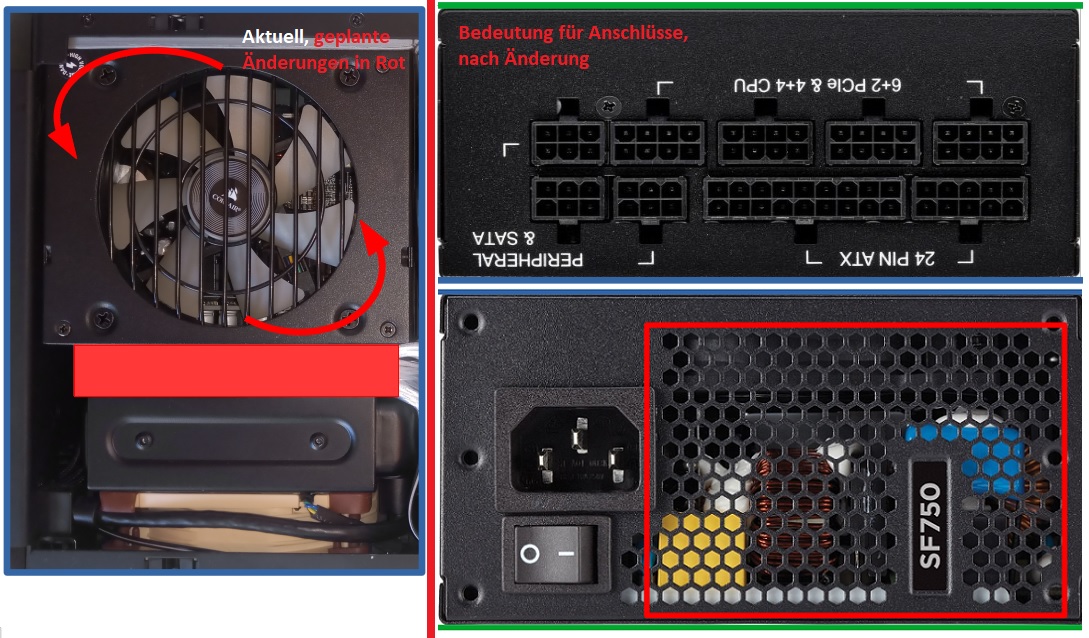

Was haltet ihr von der Idee das Netzteil zu drehen und die warme Luft der Asetek 645lt durch das Netzteil nach draußen zu befördern?
Zur Veranschaulichung (Blau=CPU-Seite; Grün=GPU-Seite; Rot=geplante Änderungen):

Der große rote Kasten soll ein PSU-Duct werden.

Schlechte Idee, die warme Luft durch das Netzteil zu führen?

  • Gefällt mir
Reaktionen: SebiLegend
Mmh, kann man das vielleicht irgendwie im fliegenden Aufbau testen? Dann kann man zumindest sehen, ob das Netzteil von der Luft gleich eskaliert, bevor man das alles einbaut...

Für die die pslate kabel und ein x570 board haben:
- welche Längen haben die von euch bestellten Kabel (in mm)?

Ich habe bisschen nach alternativen Anbietern gesucht und würde gerne mit den Angaben der Längen mal ein paar Preise einholen.

/edit:
Ich hab mal phil angeschrieben, in welcher Länge er für ein corsair sf600 und das x570 die Kabel baut und ob das großartig von dem Vorschlag von Dan abweicht. Mal gucken ob/was da kommt.

Zuletzt bearbeitet:
@mesutcelik Bei den Corsair SFxxx Platinum sind gesleevte Kabel dabei. Die passen von der Länge und sind gut zu biegen. Oder hatte ich Dich da falsch verstanden?

@mesutcelik
Gigabyte X570 I Aorus Pro WIFI und ASUS ROG Strix X570-I Gaming sind recht ähnlich, aber die Steckplätze des ASRock X570 Phantom Gaming-ITX/TB3 unterscheiden sich dann doch um 1-2 bzw. 2-3 cm.

Wenn du dir individuelle Kabel bestellst, die dann vielleicht nur 8 cm lang sind, mag 1cm einen Unterschied machen.

Sebi19582 schrieb:
@mesutcelik Bei den Corsair SFxxx Platinum sind gesleevte Kabel dabei. Die passen von der Länge und sind gut zu biegen. Oder hatte ich Dich da falsch verstanden?
Zum Vergrößern anklicken....
Ja Da haste recht sind dennoch zu lang weshalb ich mich für sleeves von cablemod entschieden habe.
Ergänzung ()

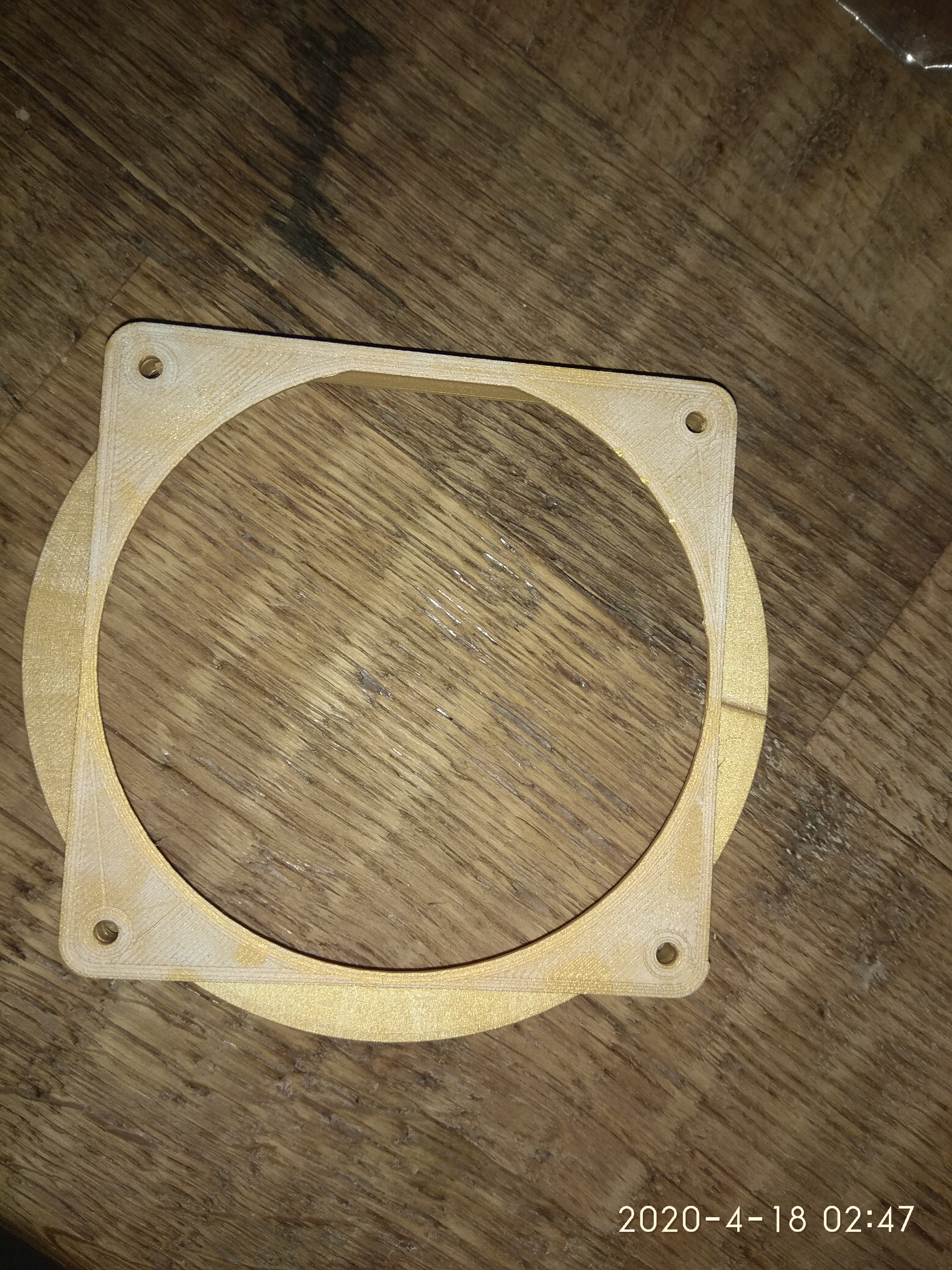

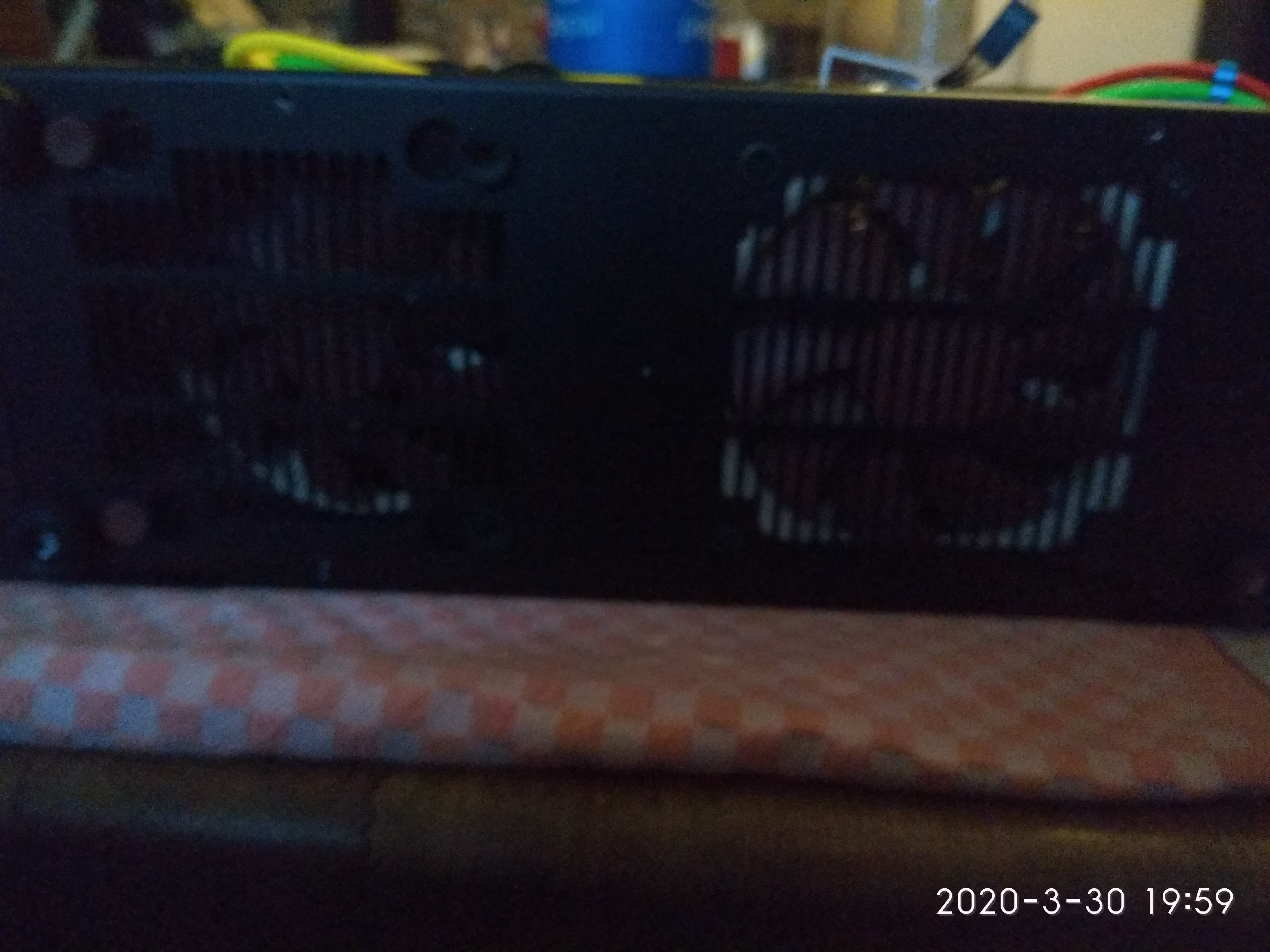

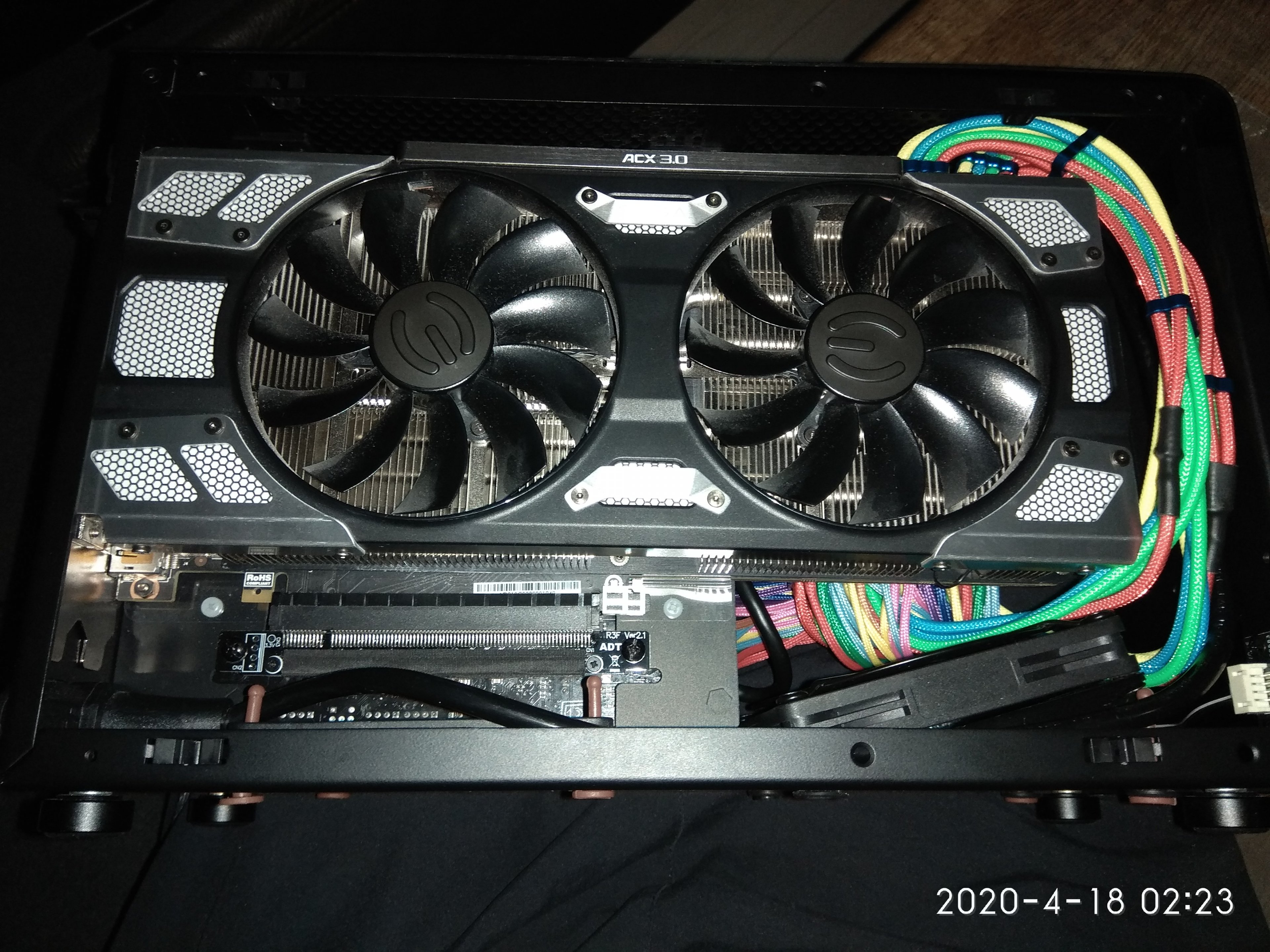

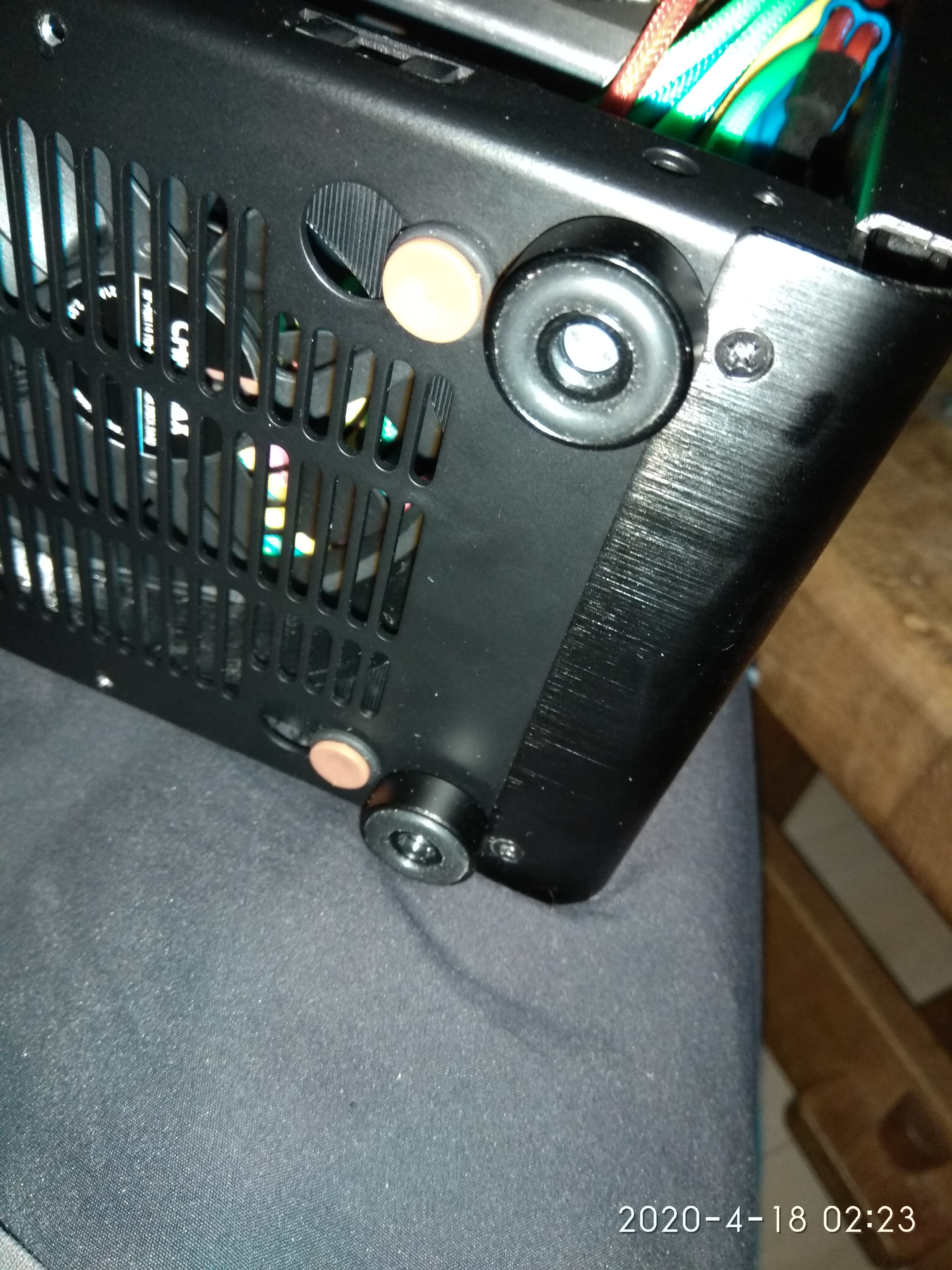

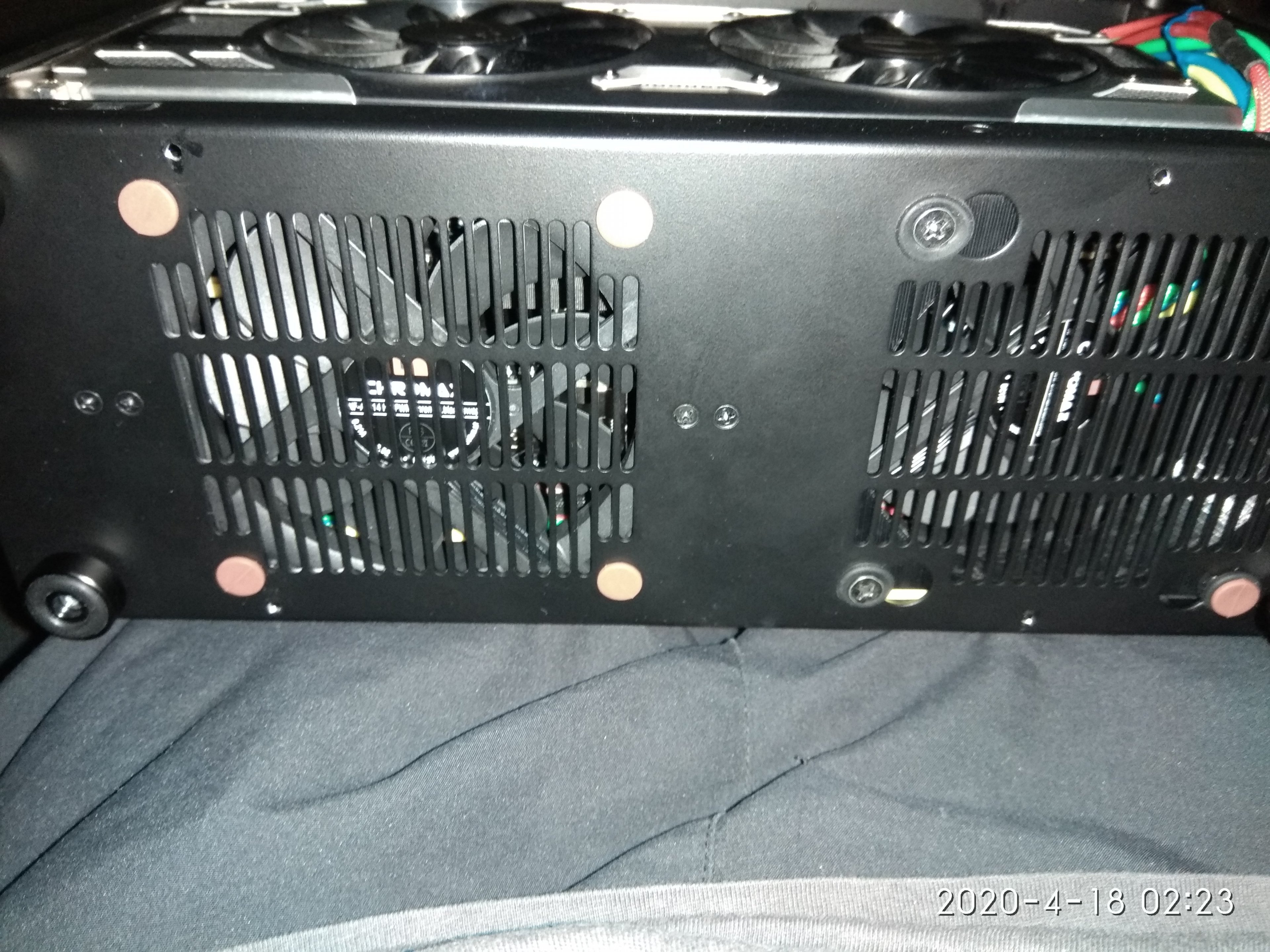

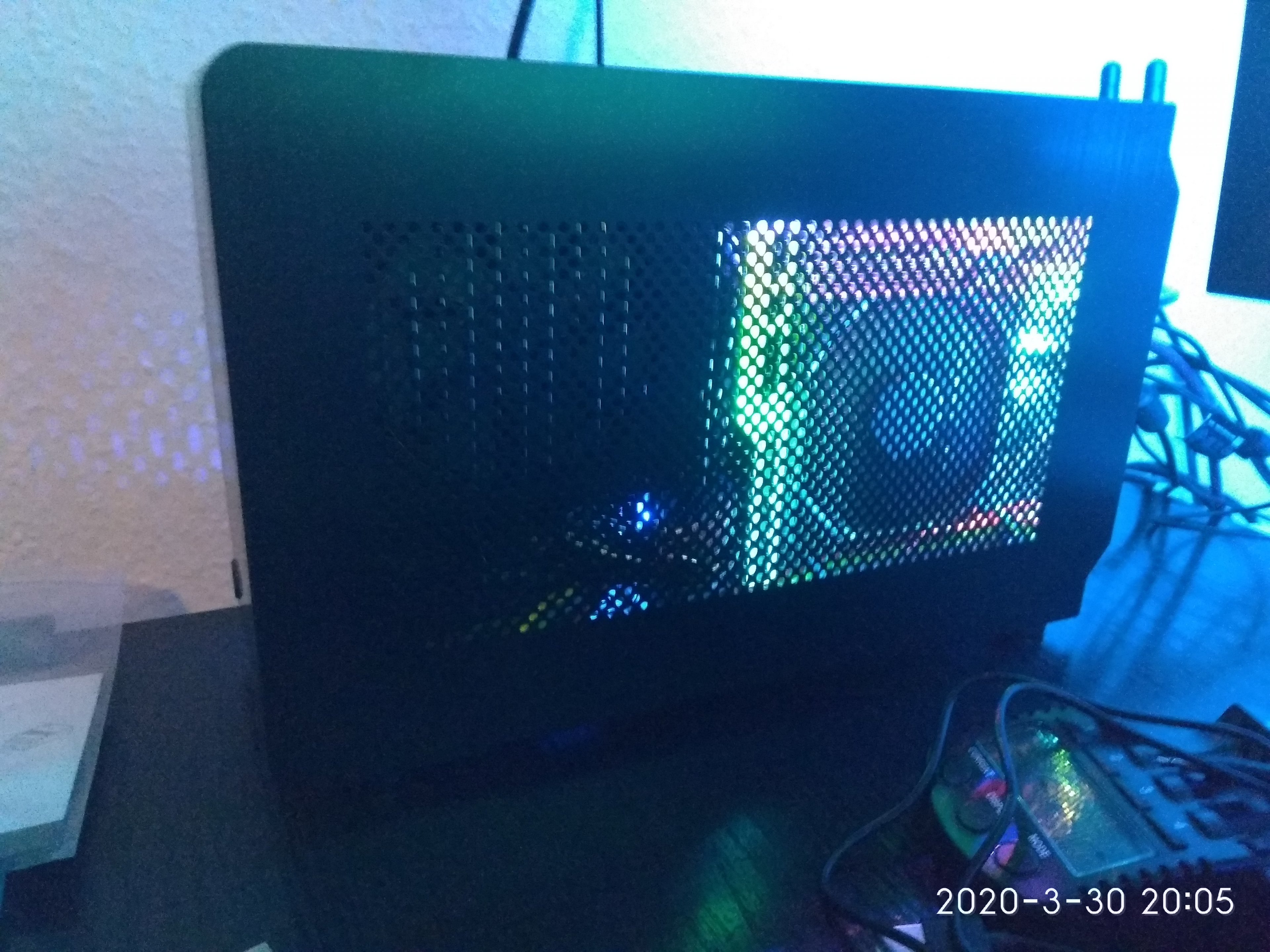

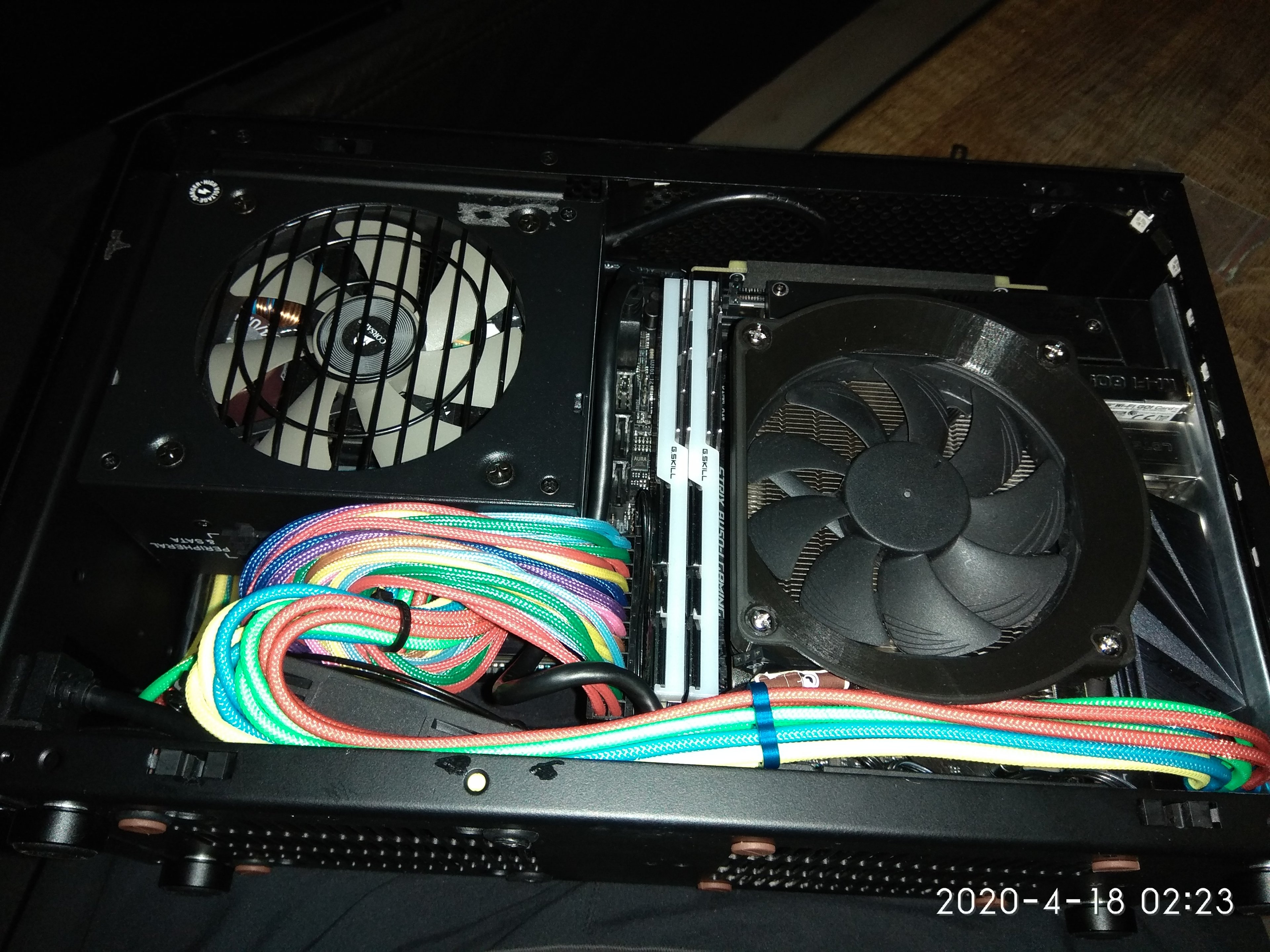

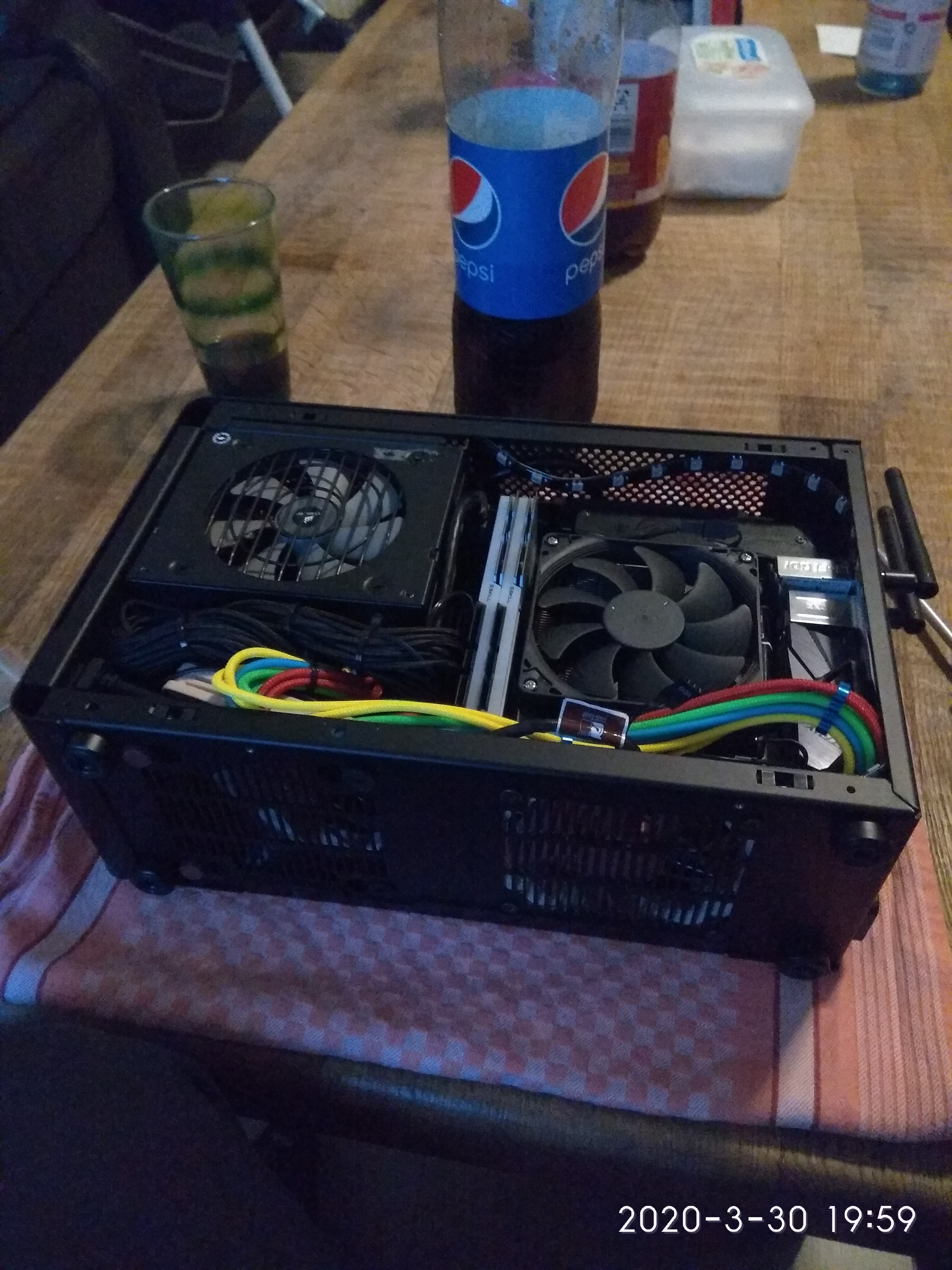

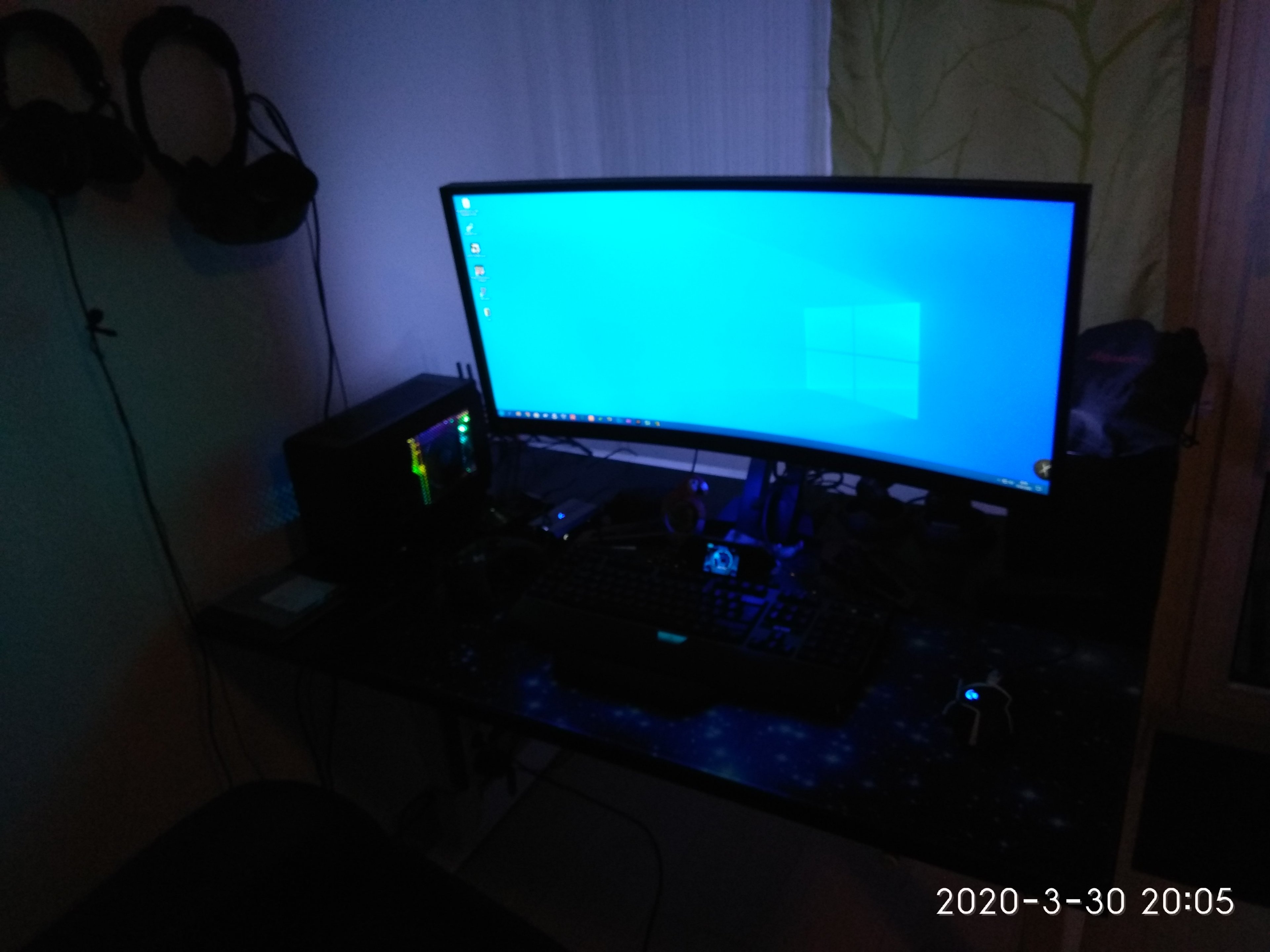

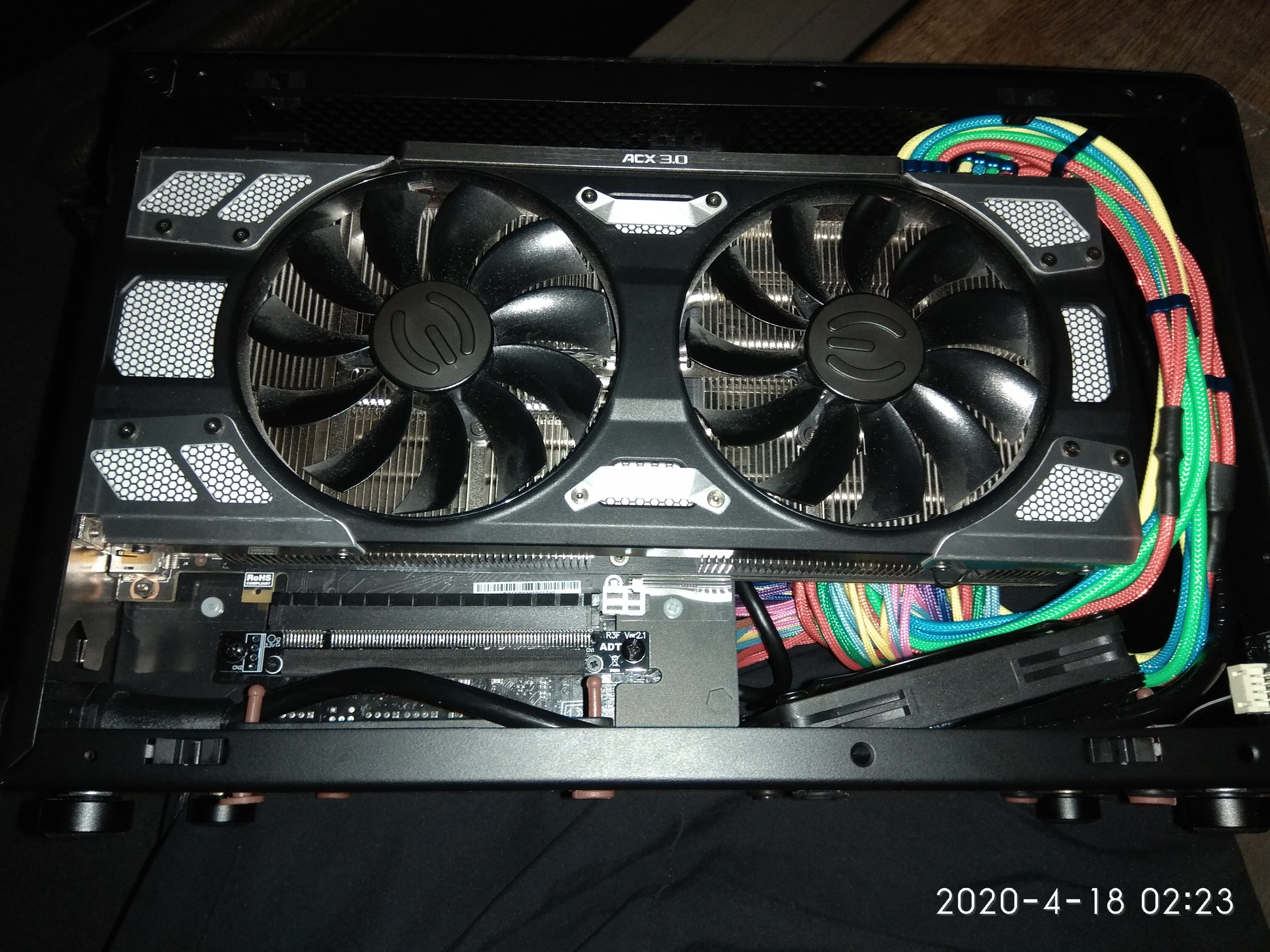

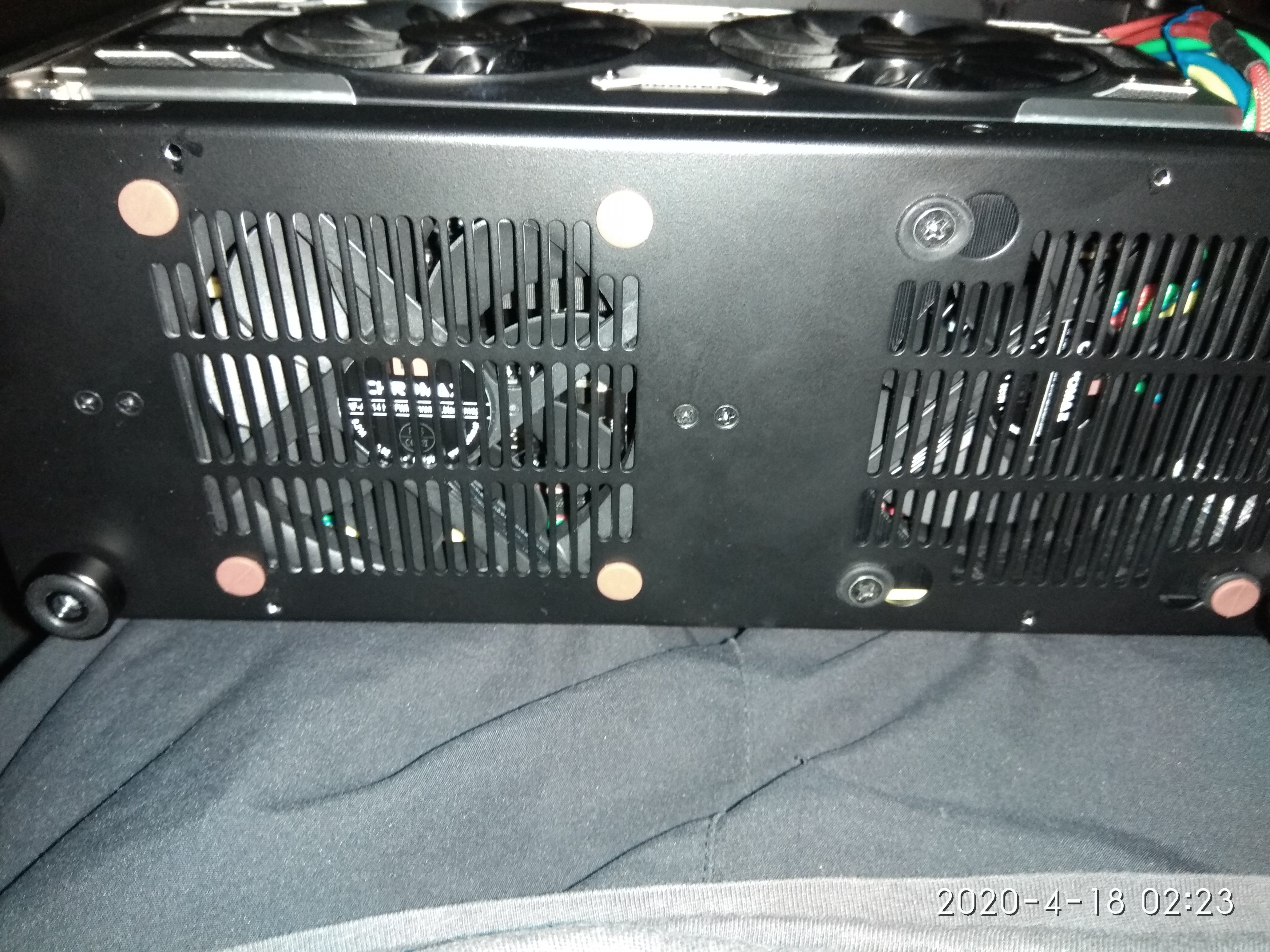

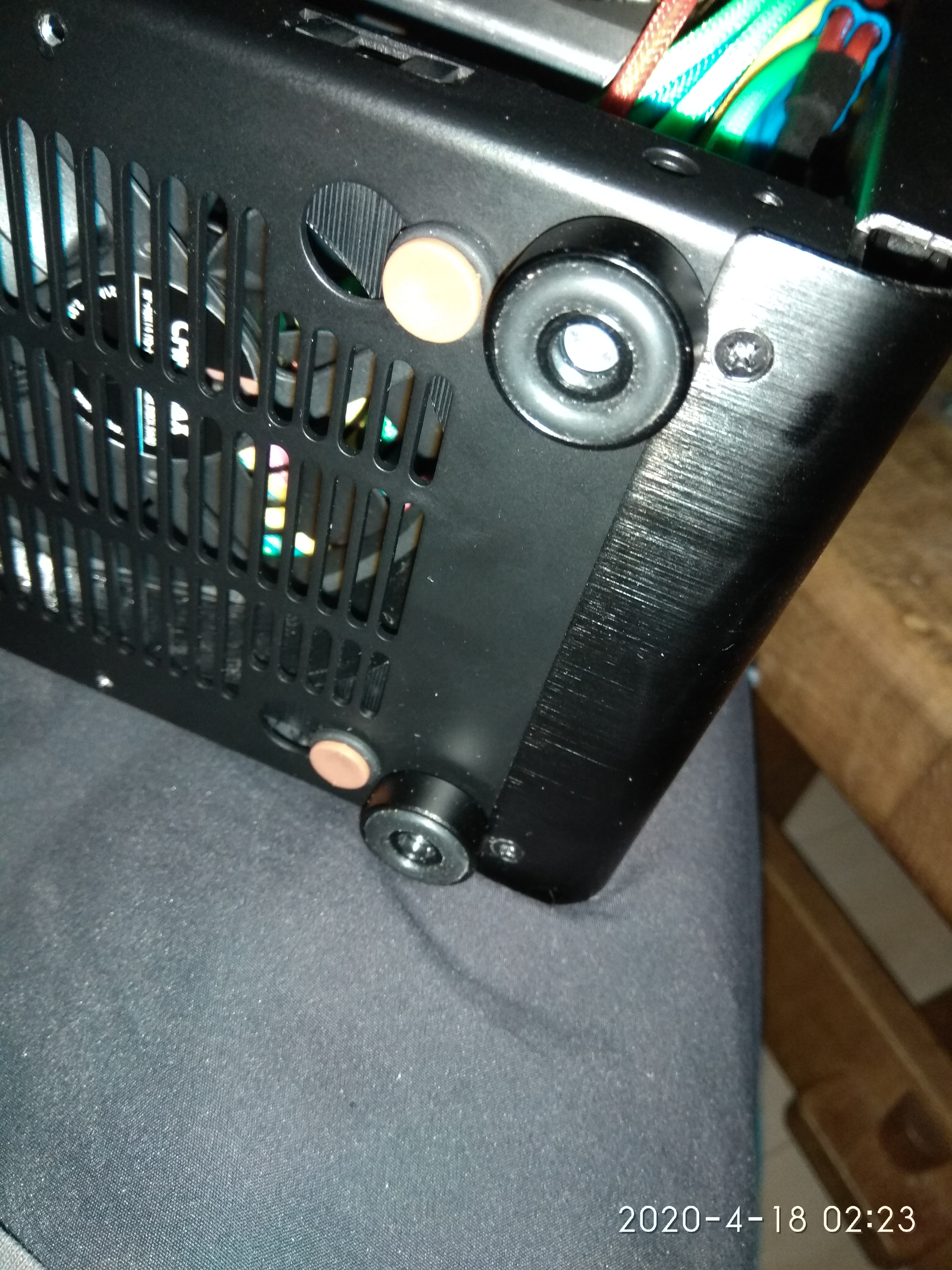

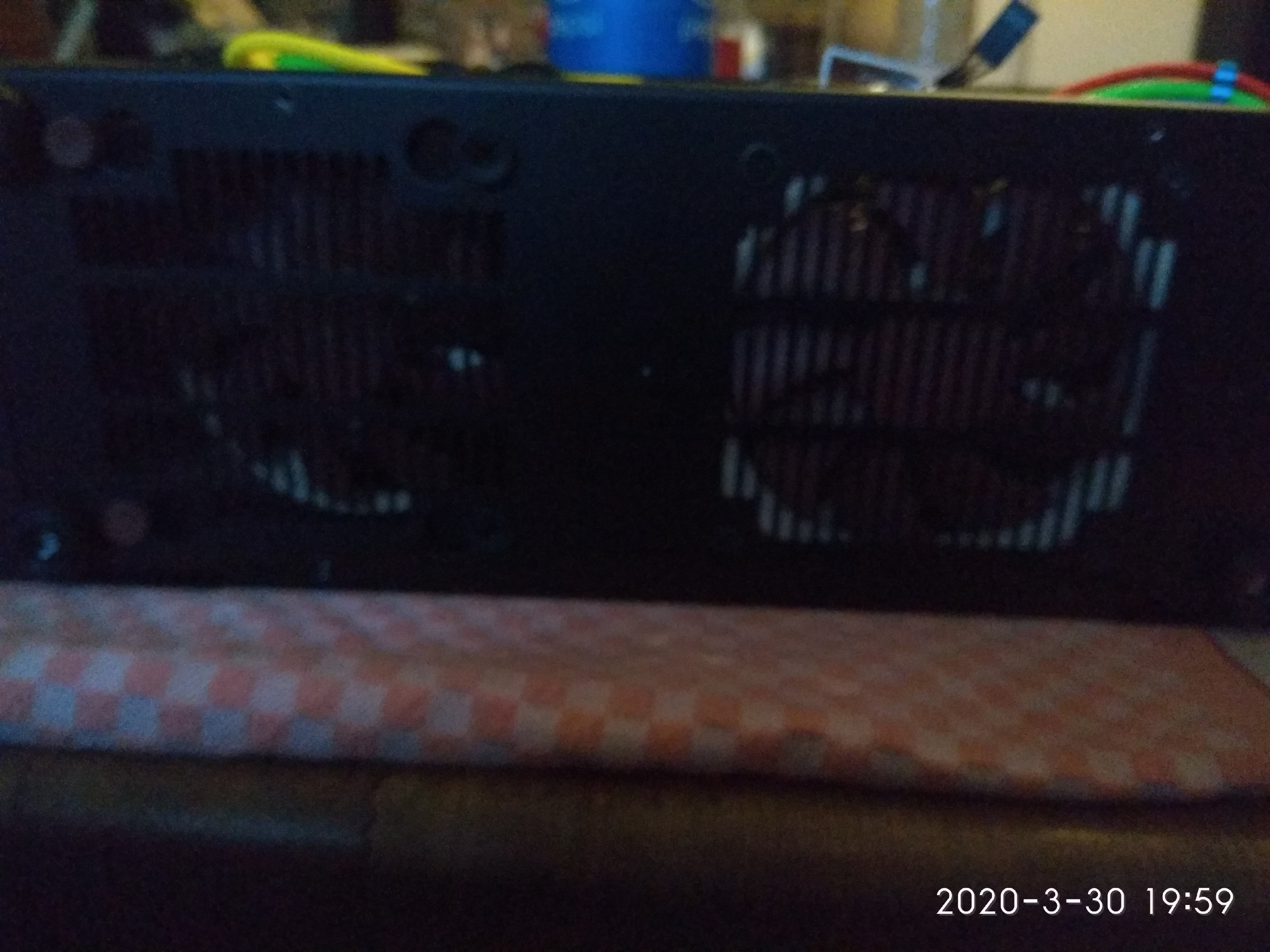

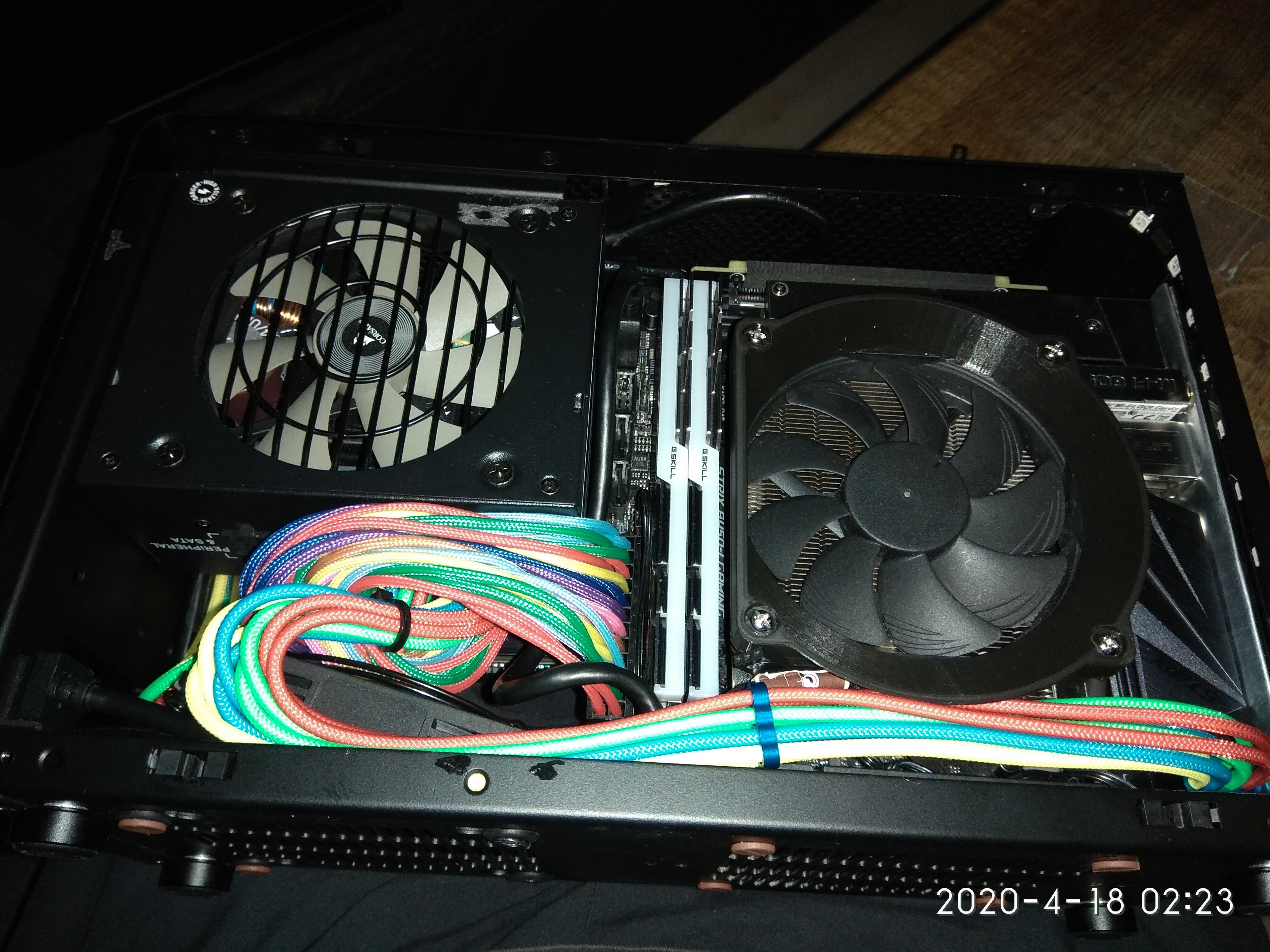

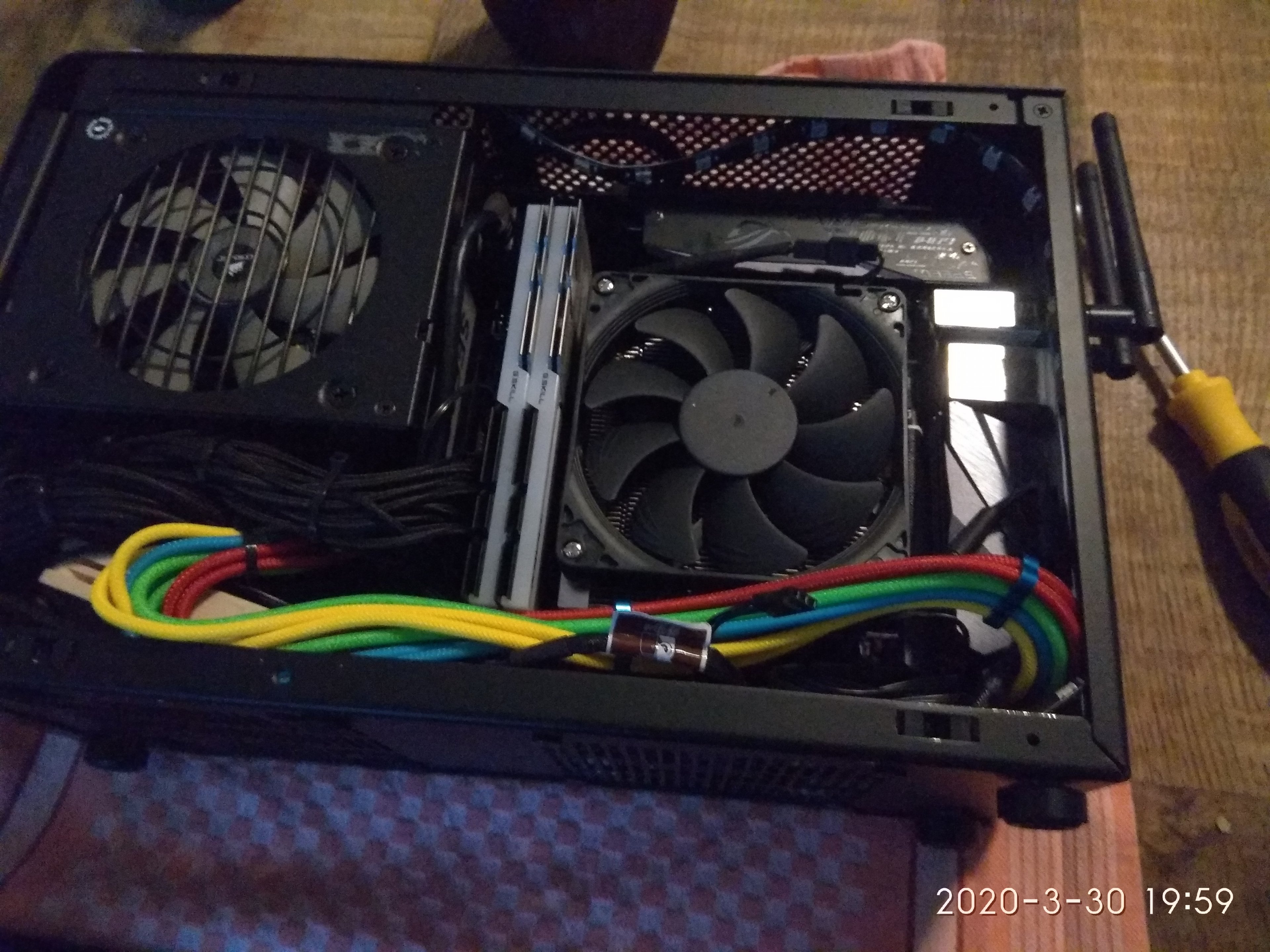

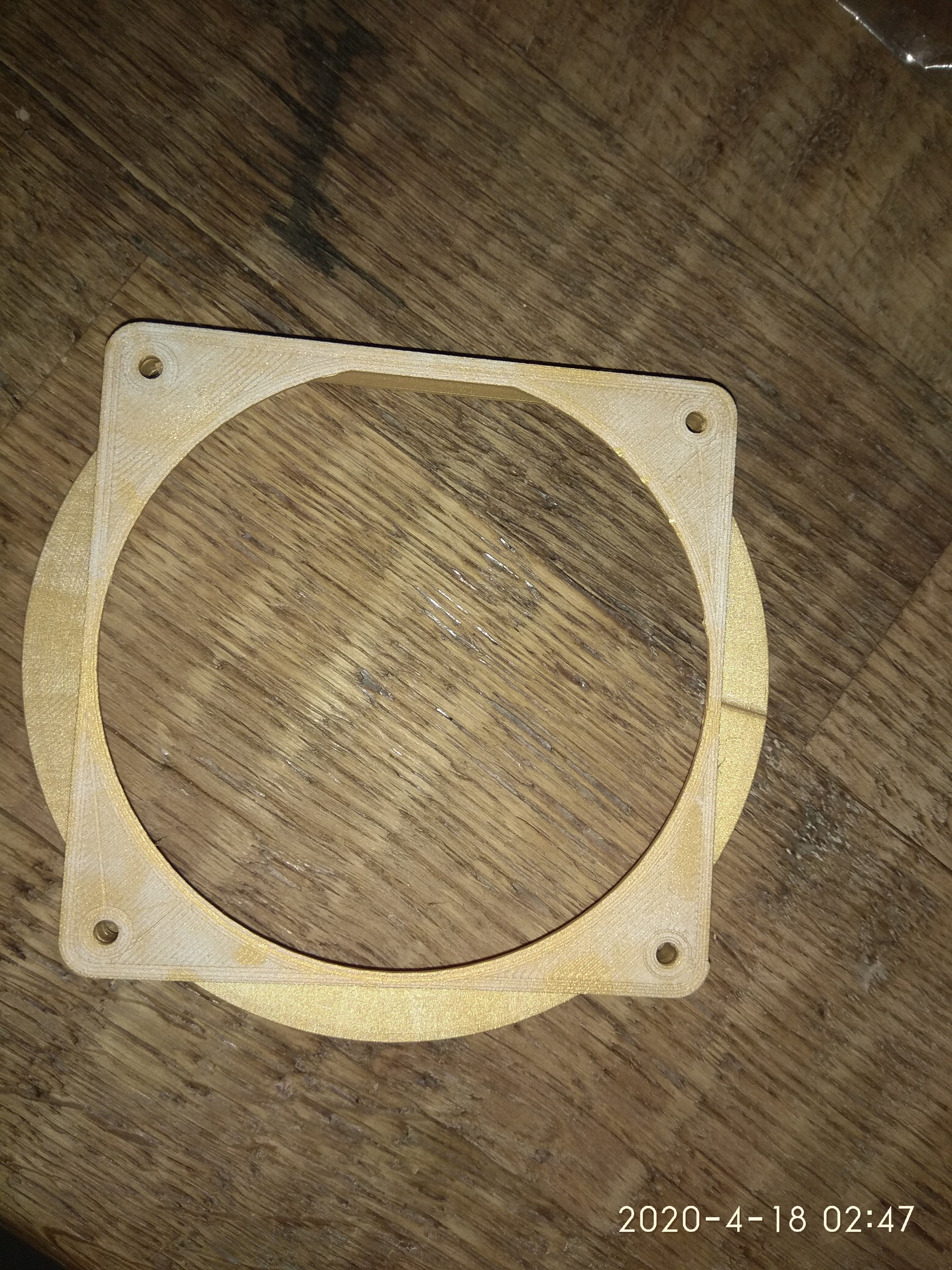

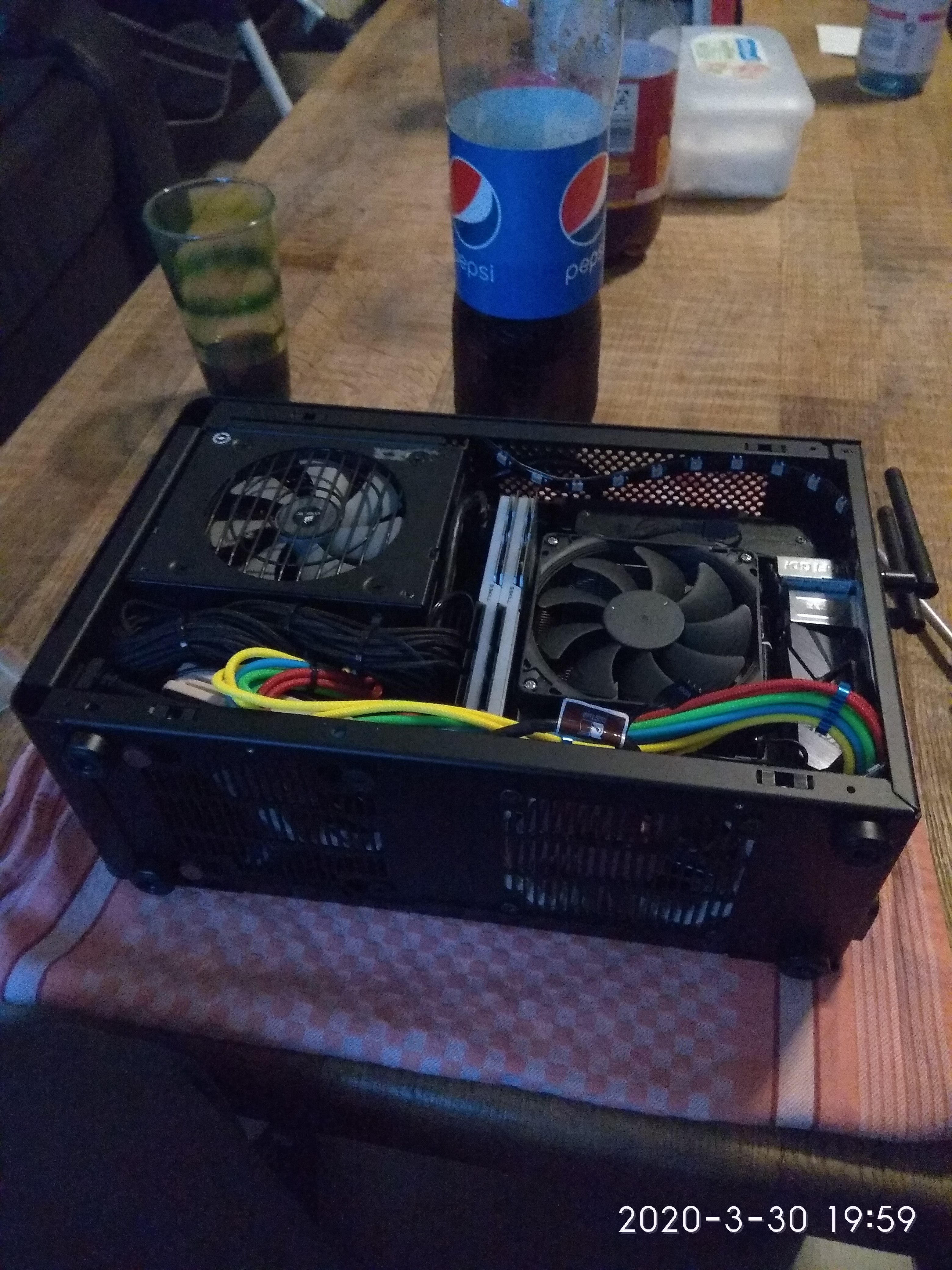

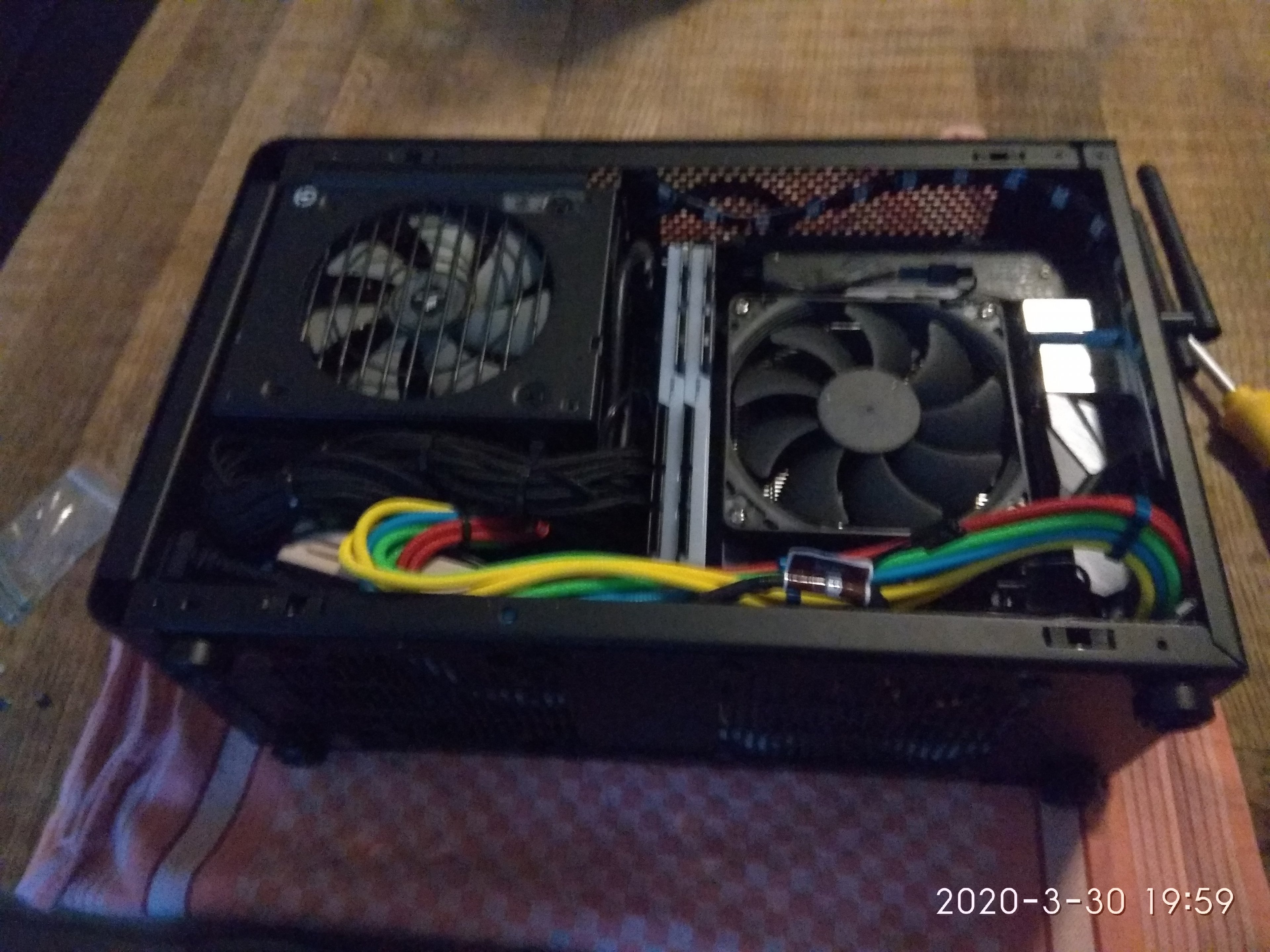

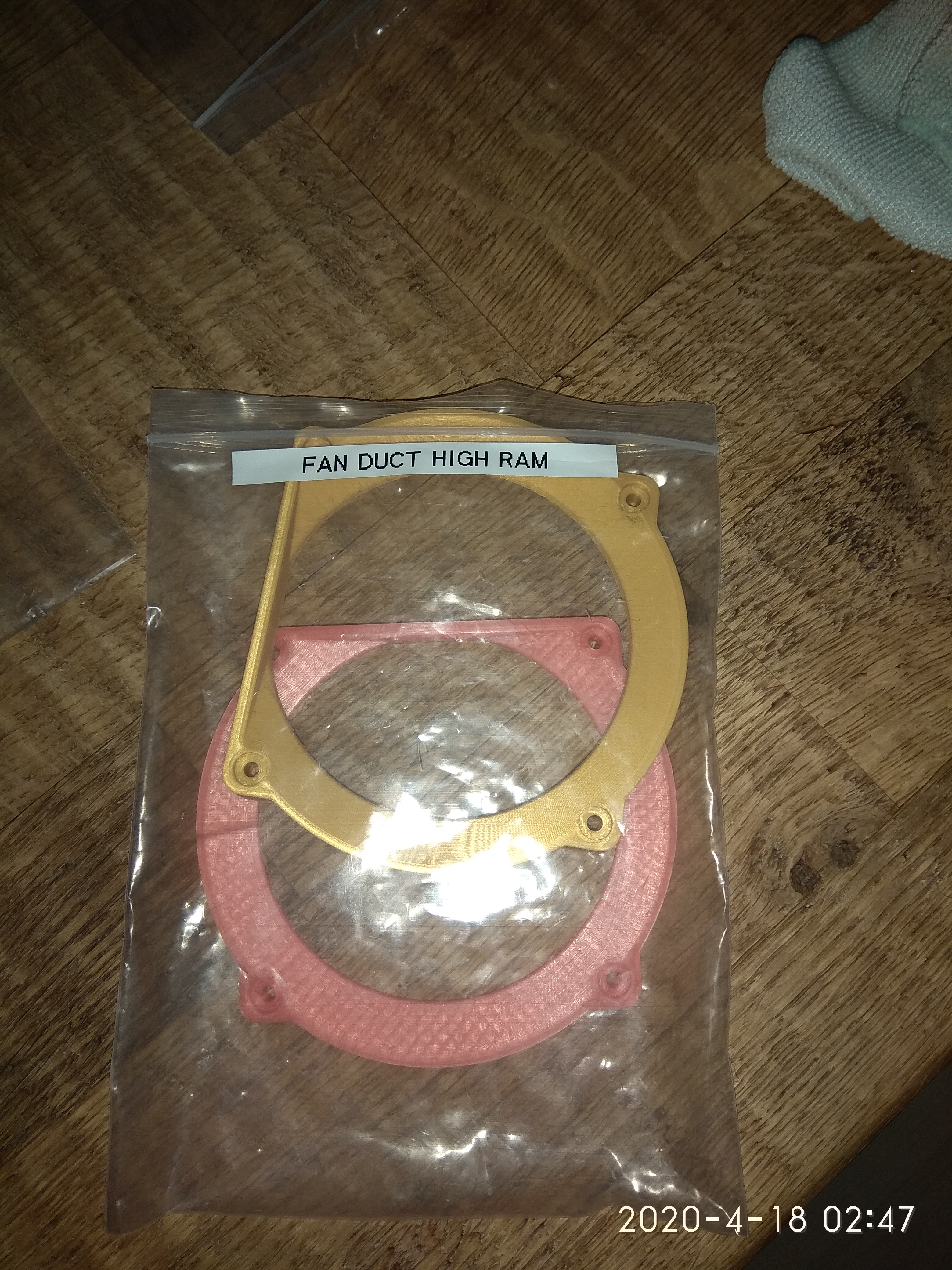

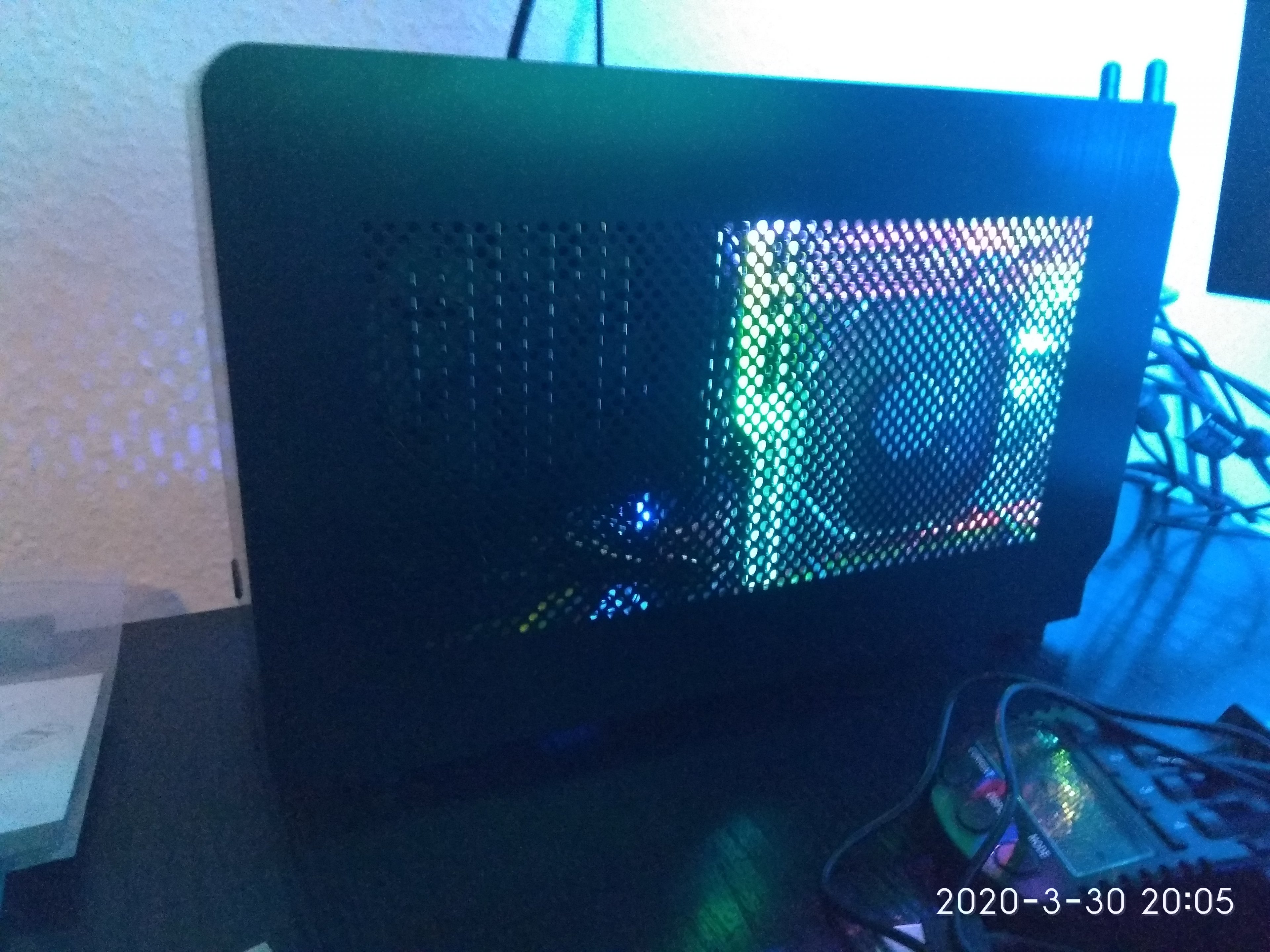

So ich habe jetzt den Fan Duct drauf ein 24 pin in 170mm. die lüfter habe ich in Chromax nochmal bestellt und ausblasend montiert diesesmal :freak: (weil ich die Chromax gekauft habe). Ach genau ich habe ganz zu anfang die Orginal Füsse getauscht gegen hifi füsse damit das Gehäuse sicherer und etwas höher steht, ich hoffe es gefallen euch die Bilder. bin jetzt mich Lautstärke und Optik super zufrieden. :):hammer_alt:.Auf den ersten Bildern ist noch das Gesleevte corsair 24 pin kabel, und ab bild 5 der neue aufbau Hat mir letzte Nacht 3 stunden gekostet :heuldoch:.


Anhänge

  • IMG_20200330_195914.jpg
    1,4 MB · Aufrufe: 368
  • IMG_20200330_195926.jpg
    2 MB · Aufrufe: 366
  • IMG_20200330_195929.jpg
    1,4 MB · Aufrufe: 355
  • IMG_20200330_195934.jpg
    1,1 MB · Aufrufe: 356
  • IMG_20200330_200521.jpg
    618,2 KB · Aufrufe: 355
  • IMG_20200330_200534.jpg
    1,3 MB · Aufrufe: 375
  • IMG_20200418_022312.jpg
    1,5 MB · Aufrufe: 379
  • IMG_20200418_022333.jpg
    1,6 MB · Aufrufe: 369
  • IMG_20200418_022339.jpg
    1,6 MB · Aufrufe: 371
  • IMG_20200418_022345.jpg
    1,8 MB · Aufrufe: 359
  • IMG_20200418_024709.jpg
    2,5 MB · Aufrufe: 353
  • IMG_20200418_024716.jpg
    2,7 MB · Aufrufe: 350
Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: mesutcelik
@Sebi19582
Also ich hatte vor mir unsleeved Kabel zu bestellen, damit ich auf die Asetek AIO umsteigen kann.
Die gesleevten Kabel, die schon dabei sind, sind dicker und (viel) zu lang.

@morrissey
Willst du mir sagen, dass die von dan angegebenen Maße sich am Gigabyte X570 I Aorus Pro WIFI und ASUS ROG Strix X570-I Gaming oder am ASRock X570 Phantom Gaming-ITX/TB orientieren? oder was anderes?

@Rhino One
Du hast dir kurze aber gesleevte Kabel geholt? Kannst du die bitte mal verlinken? wieviel haben sie gekostet?

@mesutcelik Den Zusammenhang zwischen den gesleevten Kabeln und keiner Umstiegsmöglich auf die Aio verstehe ich nicht. Die ungesleevten Kabel der älteren Gold-Netzteile von Corsair waren auch in einem größeren Gehäuse (Raijintek Metis Plus) schwer zu verlegen und sehr steif.

@Rhino One Ach ja, hattest Du schon geschrieben, dass die Kabel sehr teuer waren und auch nicht so wirklich viel kürzer, richtig?

@Sebi19582 ja nur das 24 Pin da kann man minimal 250mm auswählen. Aber wenn man den Support nach der Bestellung anschreibt kann man auch individuell kürzen lassen.

  • Gefällt mir
Reaktionen: SebiLegend
@morrissey Ich hab bisschen mit Phil hin und her geschrieben und beschlossen, dass ich bei Ihm die Kabel bestellen werde.

Mit welchem Y-Kabel habt ihr die Lüfter am Boden des Gehäuses angeschlossen? Ich habe mir von Noctua das NA-SYC1 Kabel bestellt ohne vorher die Länge der Kabel (11cm) zu prüfen.

Sieht nicht so aus, dass ich die Lüfter direkt mit dem Y-Kabel ans Mainboard angeschlossen bekomme, weil das Y-Kabel alleine zu kurz ist.

Welches Kabel habt ihr genommen?


/EDIT:
Die Kabel (1x 24 pin atx, 1x 4+4 eps, 2x 6+2 pcie, 1x single SATA) kosten bei pslatecustoms 107$ zzgl. Versand. Hab jetzt über reddit einen Typen bei Etsy gefunden, der die Kabel für 40$ inkl. Versand aus China liefert.

Dreambigbyray

Hatte vor bei pslate zu bestellen, aber die Verlockung ist groß. Auch wenn die einzelnen Drähte bei dem anderen Verkäufer wahrscheinlich nicht unterschiedlich lang sind um eine passende Biegung der Kabel schon vorzugeben.

@Rhino One 230$ sind schon heftig. Und wieso hängt bei der der Lüfter unter der PSU so in der Luft? :D

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: Boggle
