[Sammelthread] DAN A4-SFX verbaute Hardware, Projekte und Testergebnisse

[Rhino One]

@Sebi19582



[Ray Donovan]

Wie tief dürfen die Case-Lüfter eigentich sein?
14 oder 25mm?



[Rhino One]

14 unter dem Mainboard und max 25 unter dem Netzteil.



[Ray Donovan]

Ich hatte vor, als CPU-Kühler den Noctua NH-L9a-AM4 @ Noctua NF-A9 PWM chromax.black.swap, 92mm nehmen, müsste passen, oder?



[Rhino One]

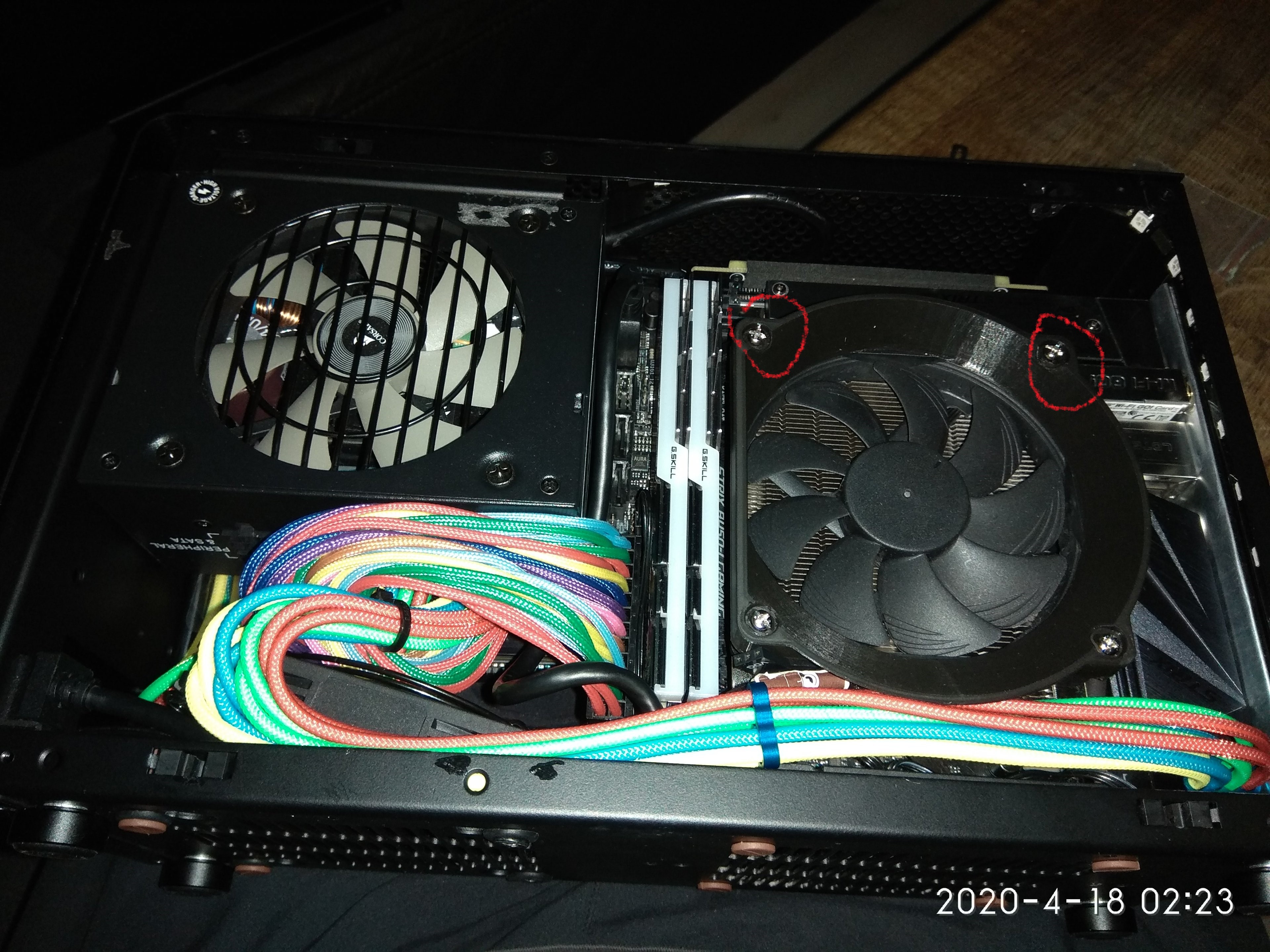

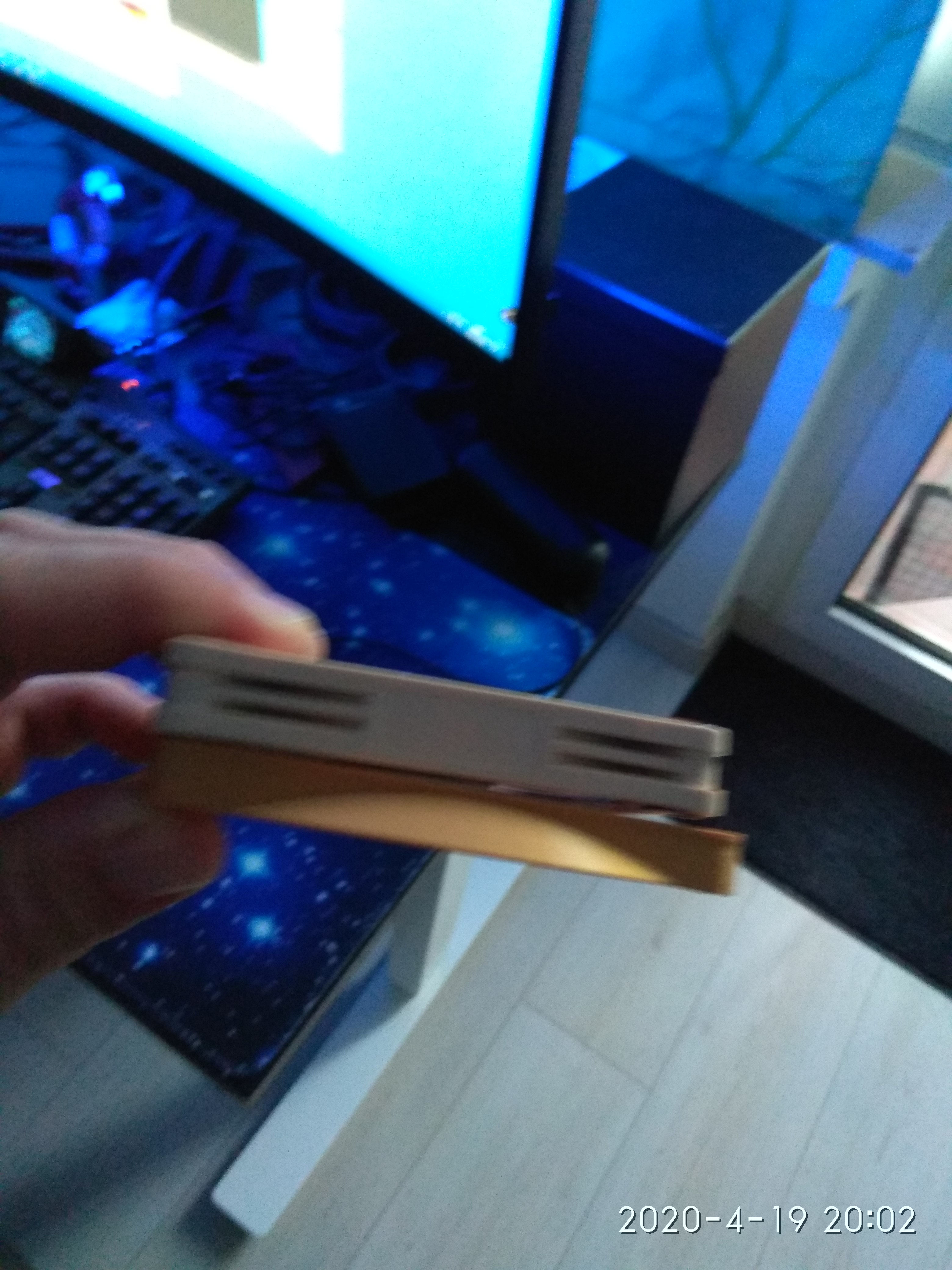

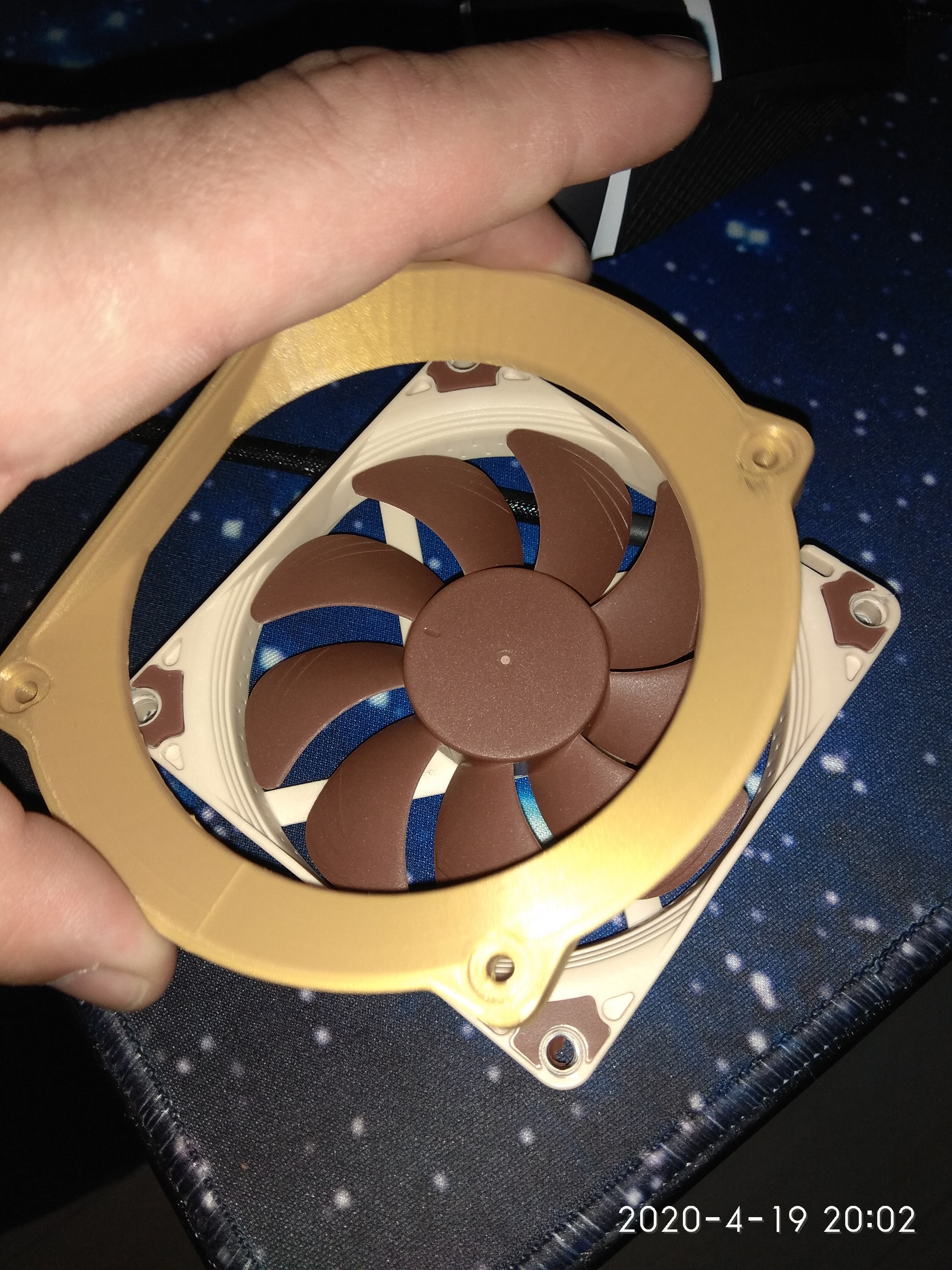

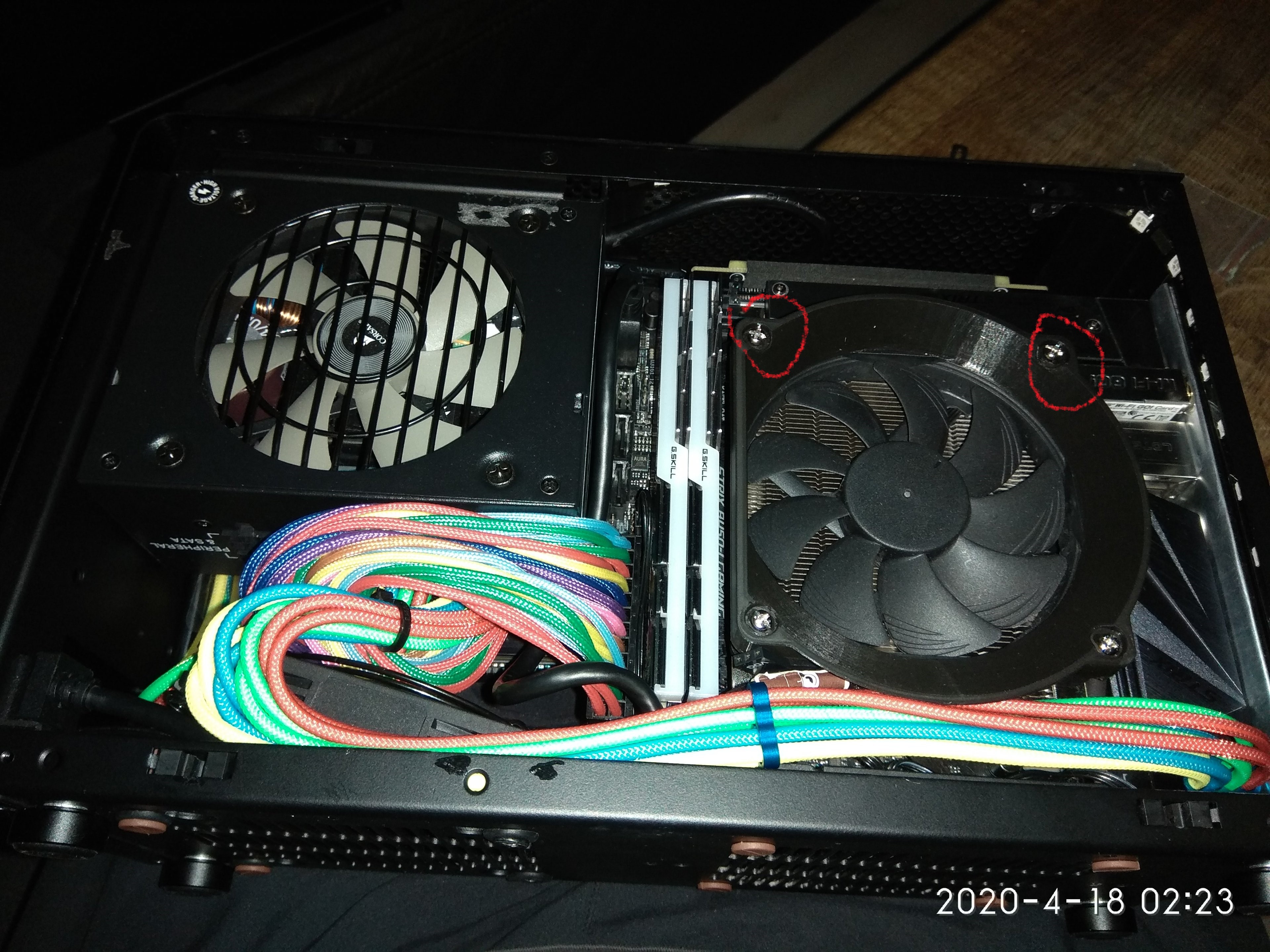

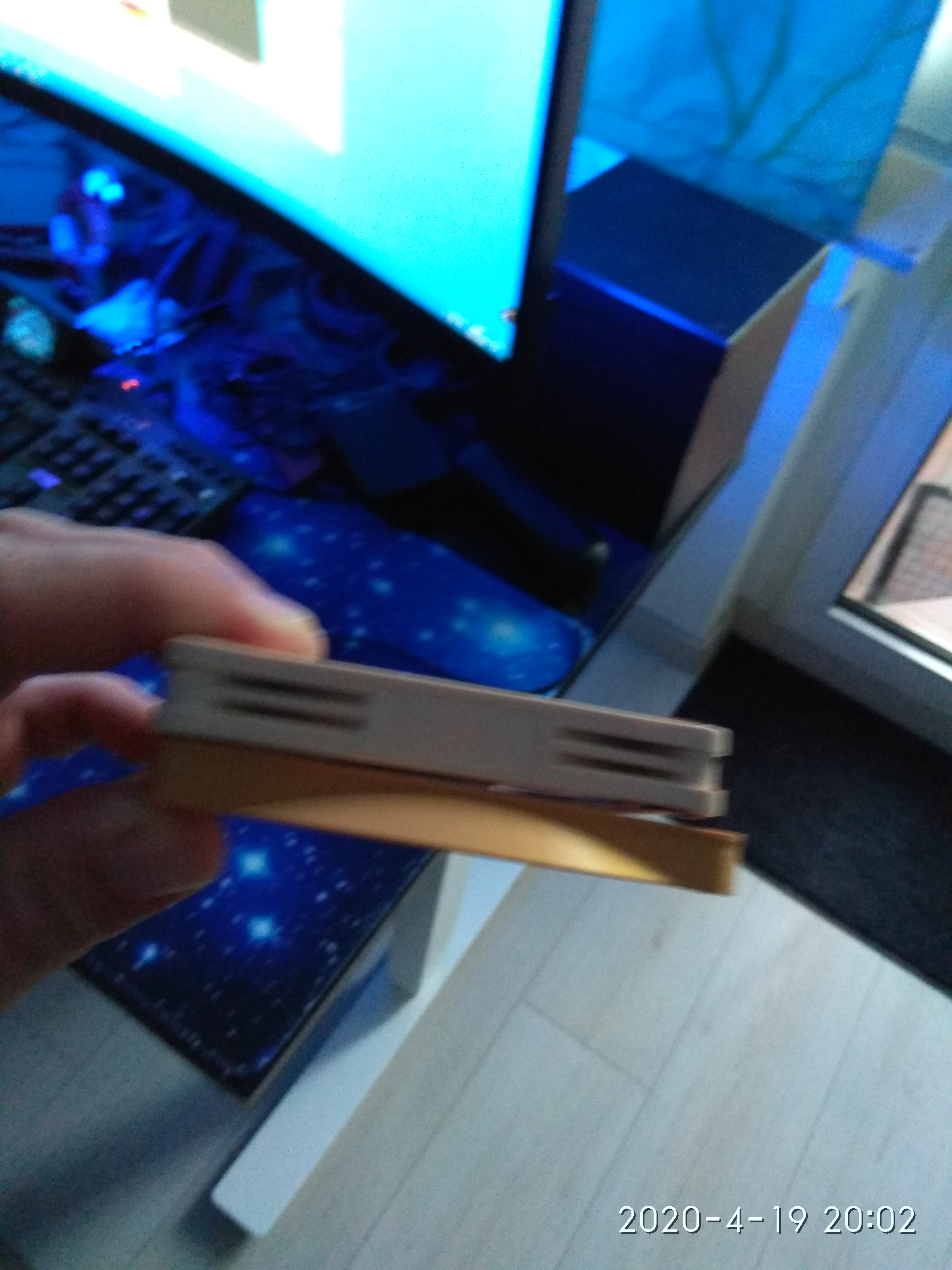

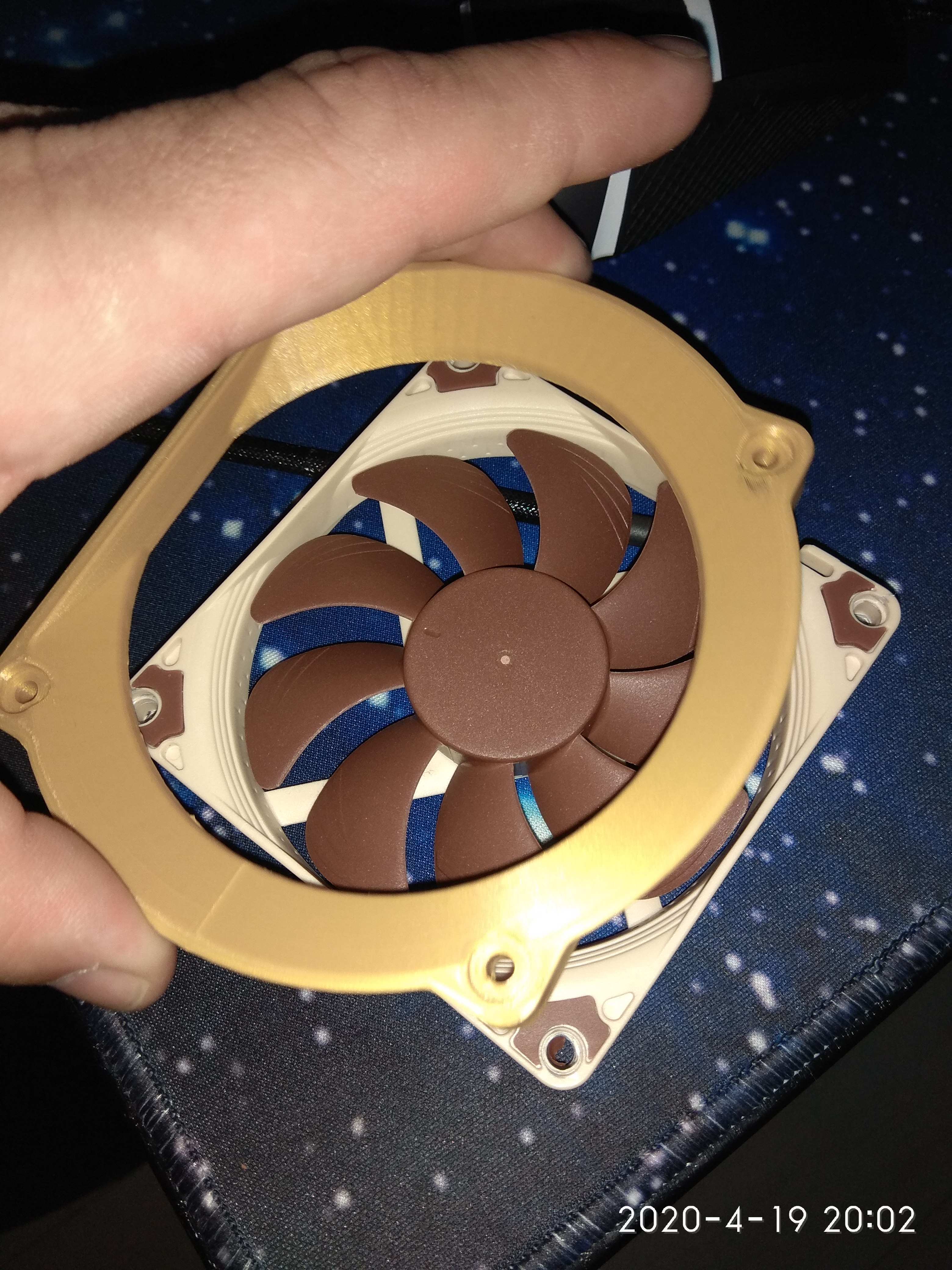

Ja passt rein aber da er zu nah an der Gehäusewand saß und die luftverwirbelungen mir zu laut waren, habe ich lieber einen dünnen Lüfter mit Fan duct genommen.

Ergänzung (21. April 2020)

Temps bewegen sich nur 3-4 Grad nach unten. Mit den 25mm dicken lufter



[SebiLegend]

@Rhino One @Ray Donovan Der Gedanke mit den Verwirbelungen kam mir auch gleich, weil ich das auch bei der Grafikkarte erlebt hatte. Und die Geräusche sind eher unschön und nicht einfach nur lauter.
Wenn die Temps dann wirklich mit den Ryzen 5 3600 und ggf. einem Fan Duct zu hoch sein sollten auf Standardeinstellungen, kann man lieber ans Undervolting denken mit nem Offset. Das macht dann meiner Meinung nach mehr Sinn vor allem bzgl. der Kosten.



[Ray Donovan]

Undervolting wollte ich sowieso machen (CPU).
Ich bin halt echt unschlüssig, ob ich das Case mit dem Noctua NH-L9a-AM4 @Stock und zwei Case-Lüftern wirklich silent bekomme (zumindest im Idle und Teillast).

Zusätzlich: Kann man die Case-Lüfter anbringen, auch wenn man das DEMCiflex Staubfilter Set für Dan Cases A4 intern schwarz nutzt? Auf die Case-Lüfter sollte man nicht verzichten, oder?



[SebiLegend]

Bekommt man. Da bin ich mir ziemlich sicher, gerade mit Undervolting und ner eigenen Lüfterkurve. Der L9a ist läuft bei mir mit ca. 1500 U/min und die beiden 92x15 mit festen 1200 U/min und ich mag es auch sehr gerne sehr leise
Wenn man die Ohren ans Gehäuse hält, hört man natürlich was. Aber irgendwelche Geräusche hat man ja in der Regel immer, wenn man am PC sitzt, z.B. Ton von Musik, Filmen oder vom Zocken. Gerade beim Zocken würde ich mir mehr n Kopf über die Grafikkarte machen als über den L9a.

Die Staubfilter sehen nicht so aus, als ob sie Löcher hätten, um Lüfter mit zu verbinden. Bei "normalen" Cases bin ich eigentlich ein Freund von Staubfiltern, weil sie den Airflow kaum behindern und das Einstauben natürlich begrenzen. Beim Dan Case habe ich aber selbst auch davon Abstand genommen, damit sich die Luft "ungestört" durchs Gehäuse bewegen kann. Dann mache ich die Kiste lieber einmal mehr auf und entstaube sie. Das ist hier meiner Ansicht der sinnvollere Weg, um die Temperaturen unter Kontrolle zu halten.



[Ray Donovan]

Ich finde 1500 U/min schon extrem viel?
Ich bin eher an 700-900 U/min (Idle) gewöhnt. Uff, jetzt macht ihr mir Angst ;D



[SebiLegend]

Umdrehungen pro Minuten haben ja nichts mit Lautstärke zu tun. Meinetwegen darf ein Lüfter auch 2000 Touren fahren, wenn er kein Mucks dabei macht Je kleiner die Lüfter werden, um so weniger Masse haben sie, je weniger Luft wuchten sie durch die Gegend und um so weniger hat ein Motor oder ein Lager mit ihnen zu kämpfen.
Der Lüfter kann selbst auf 2500U/min hochdrehen und ist dann natürlich gut hörbar.
Ich stelle die Drehzahl so ein, dass sie möglichst schnell ist, ich sie aber trotzdem noch nicht höre oder ggf. gerade ein Mucks kommt.
Ist die Idle-Umdrehung zu niedrig und die CPU eh schon bei 60°C, muss der Lüfter auch schneller hochdrehen bei beginnender Last, weil die Temps natürlich dann schneller steigen. Der 3600 wird ja eh schneller heiß als die Zen+ in 12nm. Also lieber n bißchen höher rangehen und dafür erst spät viel Gas geben. Dann ist Ruhe im Puff und Du hast trotzdem unbedenkliche Temps...



[fanatiXalpha]

naja, irgendwann wird halt dann auch die bewegte Luft Geräusche machen
egal wie leise dein Lüfter ist
ein Sturm ist ja auch nicht leise



[Rhino One]

Ich habe meinen ryzen im Eco Mode laufen damit er noch nicht so heiß wird hab die Daten jetzt nicht im Kopf aber habe ihn auf max 65 Watt begrenzt. Schicke ich euch später wenn ich Feierabend habe. UV weiß nicht ob das bei ryzen so sinnvoll ist.

Ergänzung (21. April 2020)

Und mein CPU Lüfter läuft bei 60% sind knapp unter 1800 RPM trotzdem leise. Die Gehäuselüfter habe ich auf 1000 RPM begrenzt auf outtake, damit die warme Luft rausgezogen wird.



[SebiLegend]

@Rhino One Ich kann mir vorstellen, dass es bei Ryzen 3000 weniger bringt mit dem UV, weil die automatischen Einstellungen ja eh schon viel besser sind, als was bei Ryzen 2000 passiert ist, wie bei Dir der Eco-Modus. Mit meinem Offset von -0,11875V hab ich fünf Grad rausgeholt, aber eben bei einem Ryzen 7 2700...



[Rhino One]

So hab mal Screenshots von meinen Einstellungen gemacht beim PBO.
PBO: Manuell
PTT: 61
TDC: 45
EDC: 65
Diese Daten habe ich hier aus der Ryzen RAM OC Community erhalten.



[SebiLegend]

Und die Einstellungen limitieren dann die TDP auf 65 Watt?



[Rhino One]

Ja genau @TheOpenfield hat mir das mit dem Eco Mode erklärt gezeigt. https://www.computerbase.de/forum/threads/amd-ryzen-ram-oc-community.1829356/page-986

Ergänzung (21. April 2020)

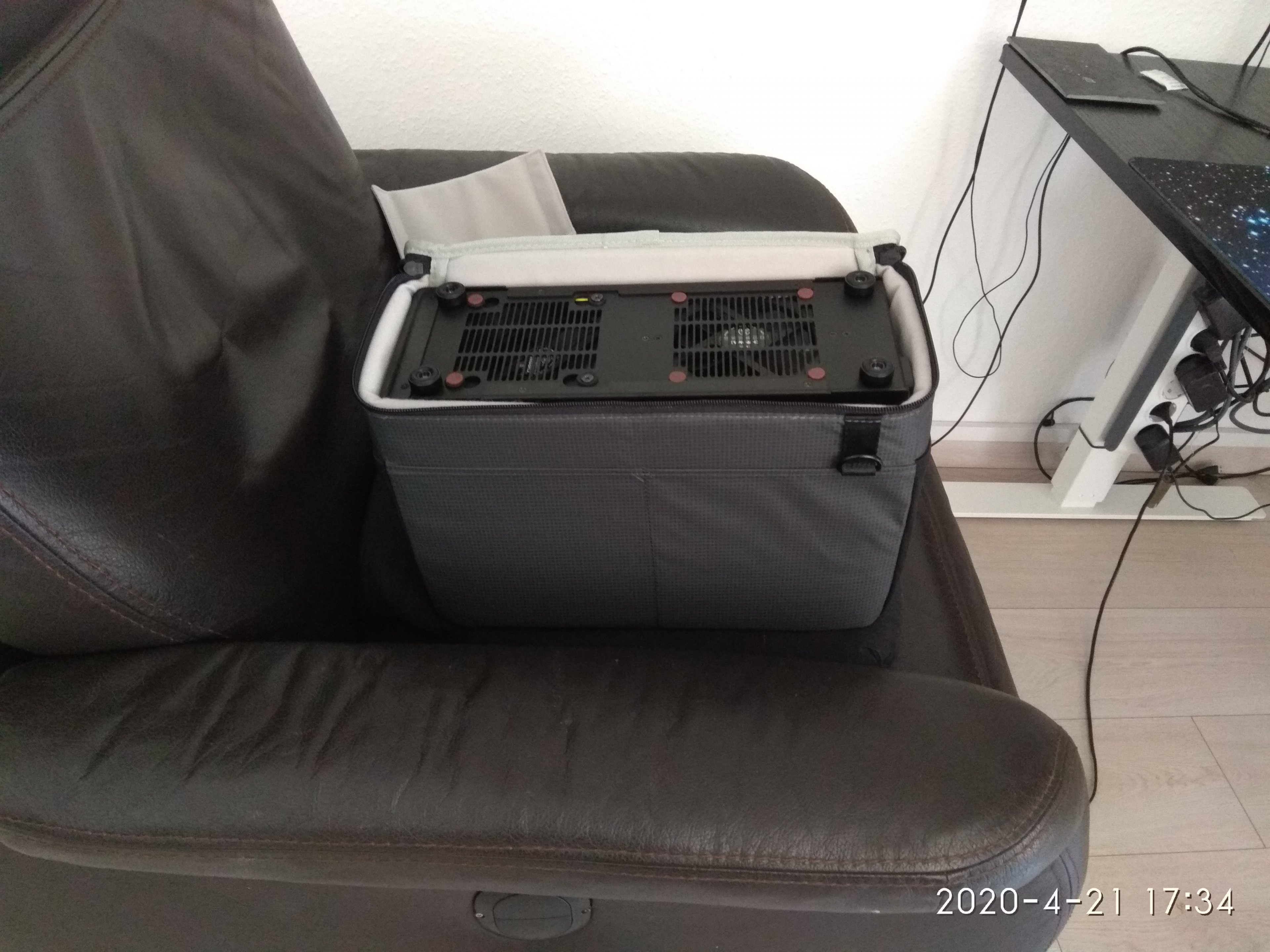

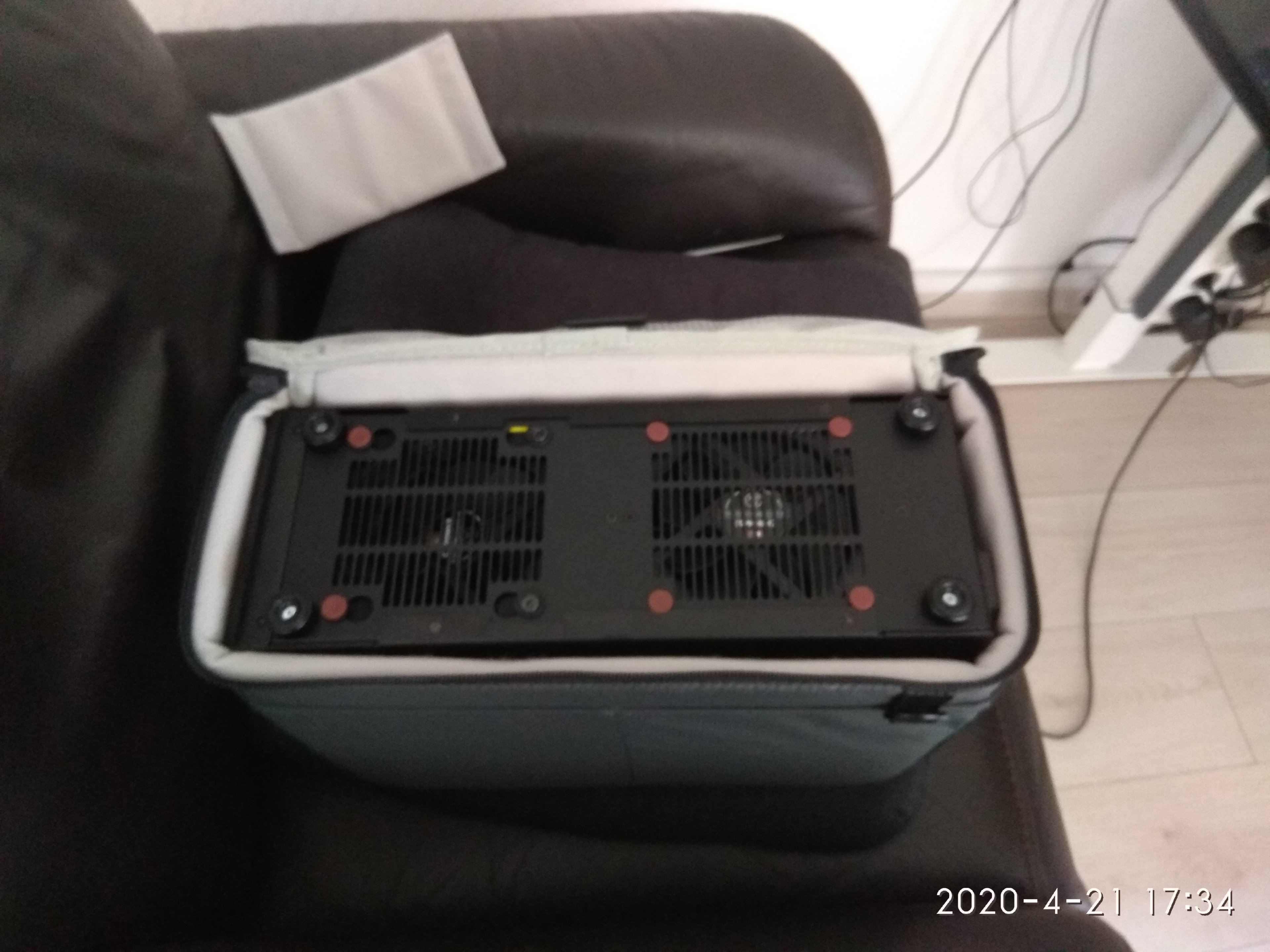

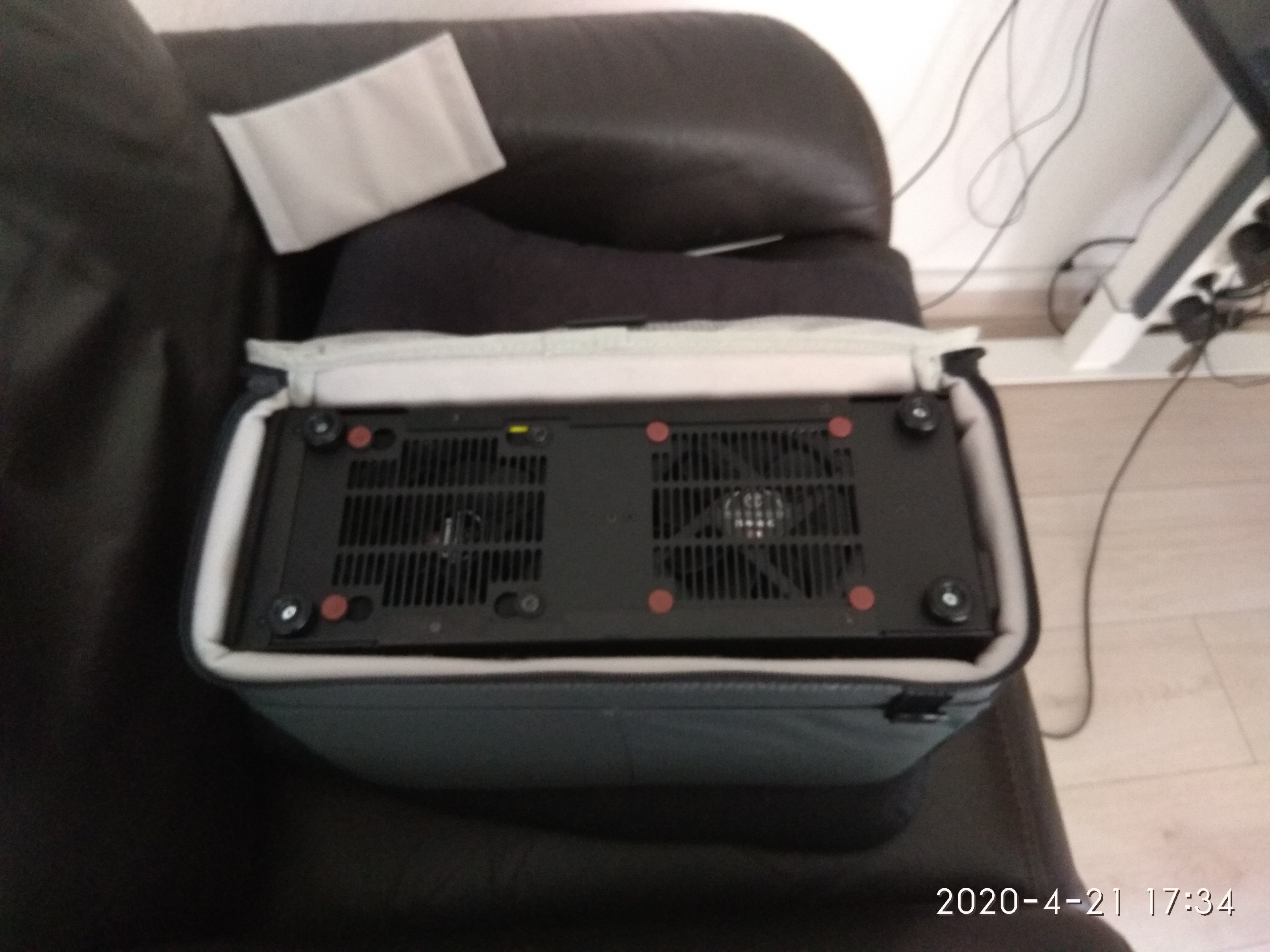

So meine Tasche für das dan ist da:https://www.amazon.de/gp/product/B0...tailpage_o07_s00?ie=UTF8&tag=comput0d-21&th=1 Perfekt für ne LAN oder Urlaub.



[SebiLegend]

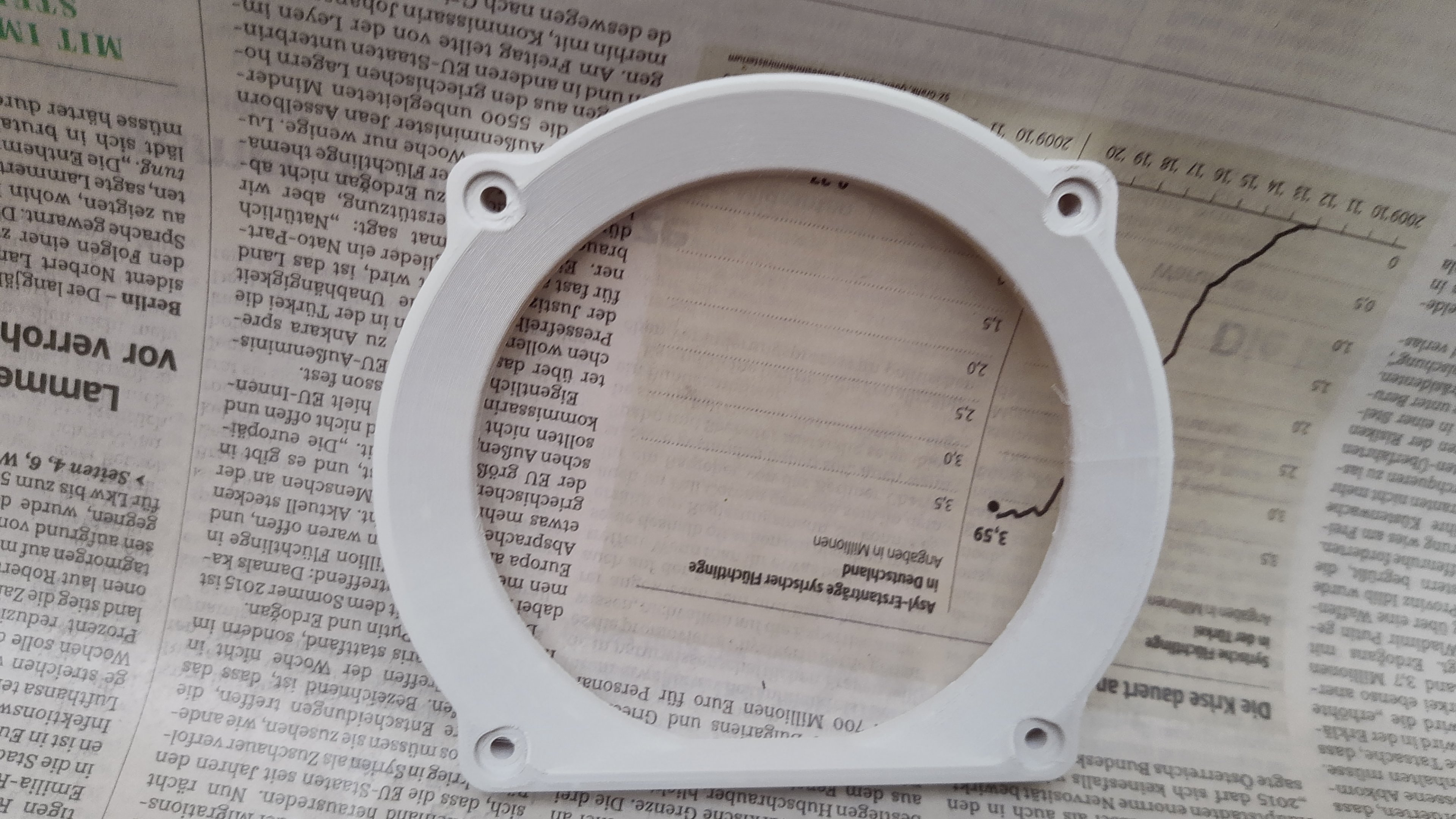

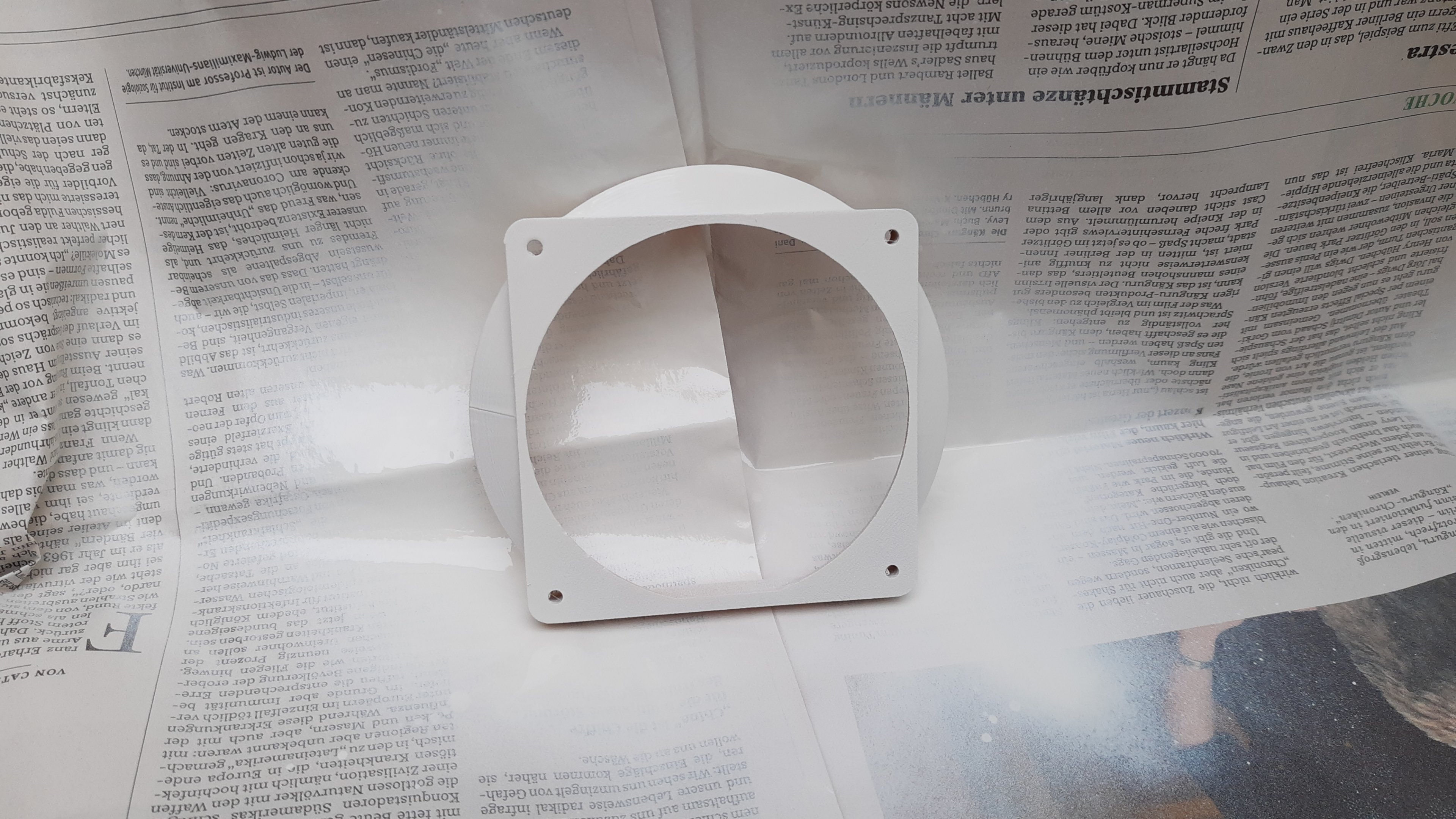

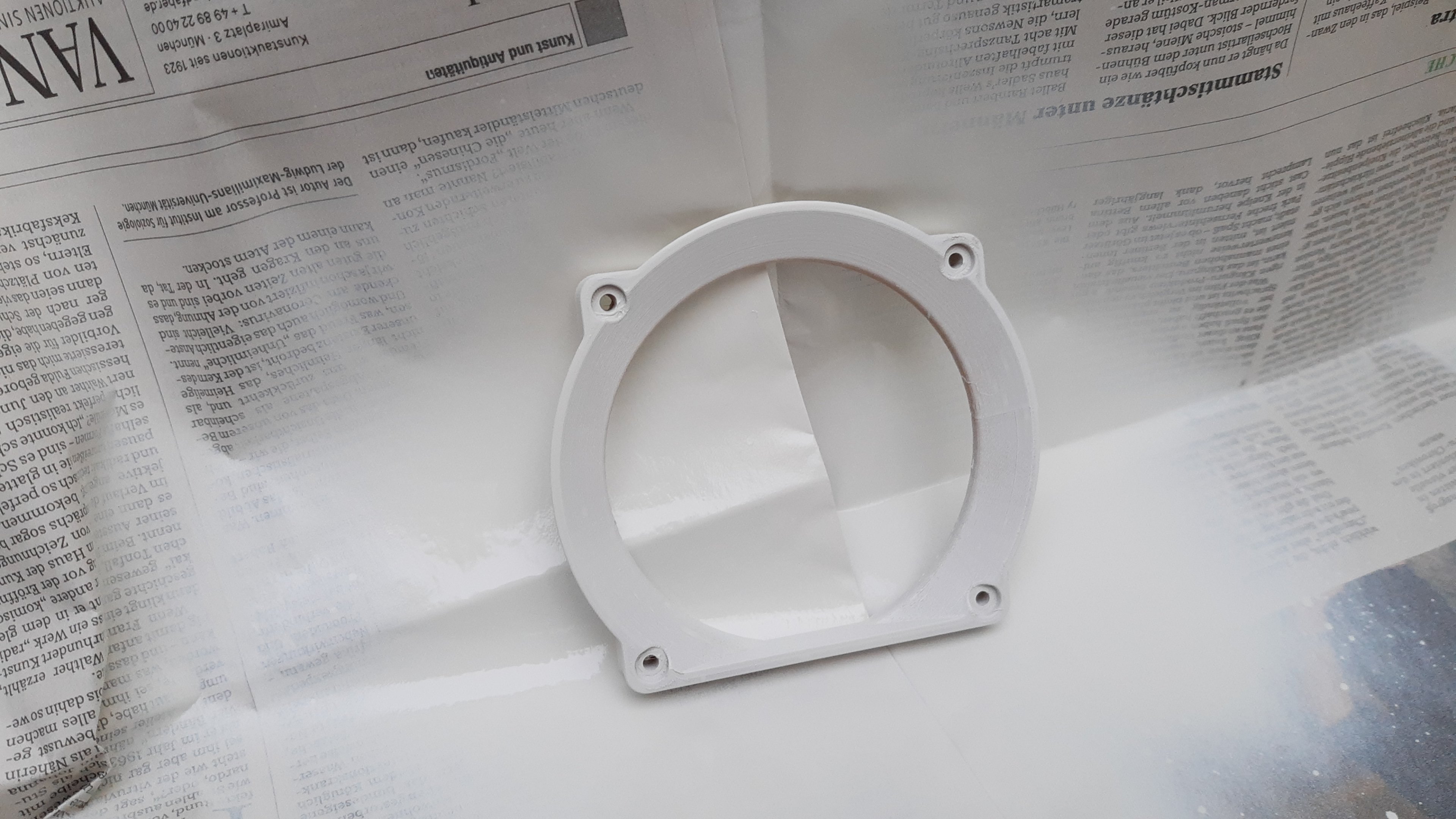

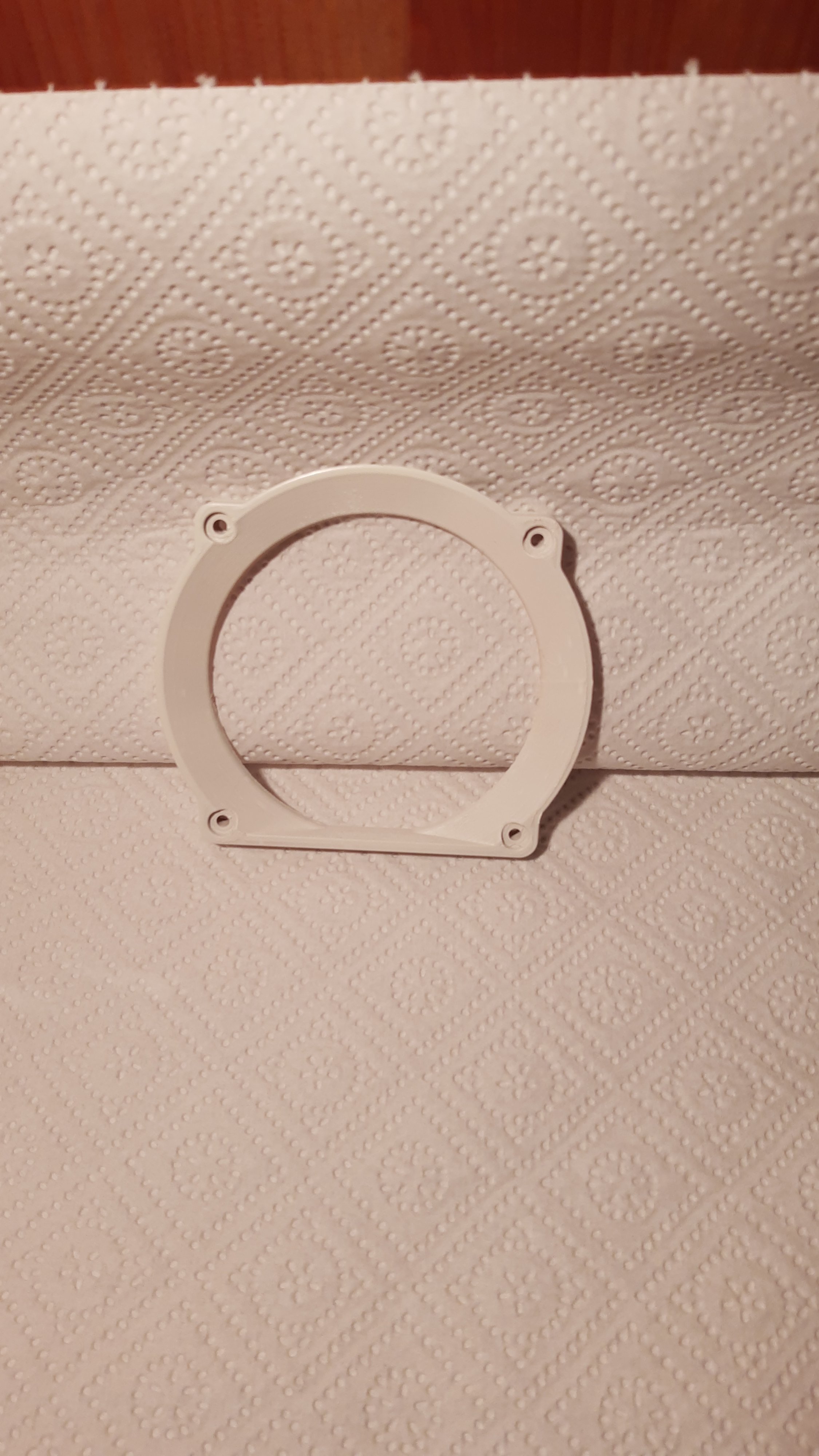

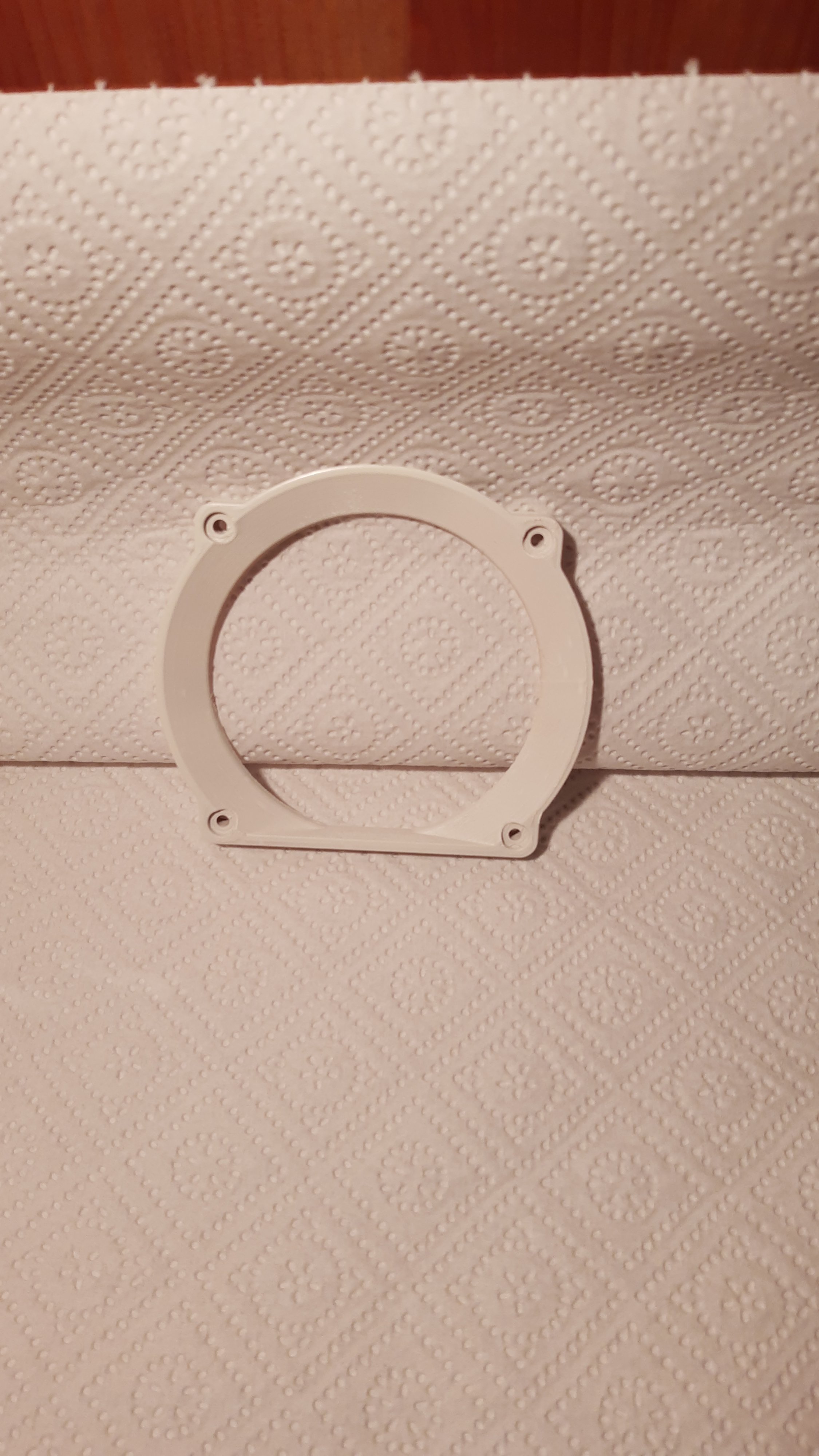

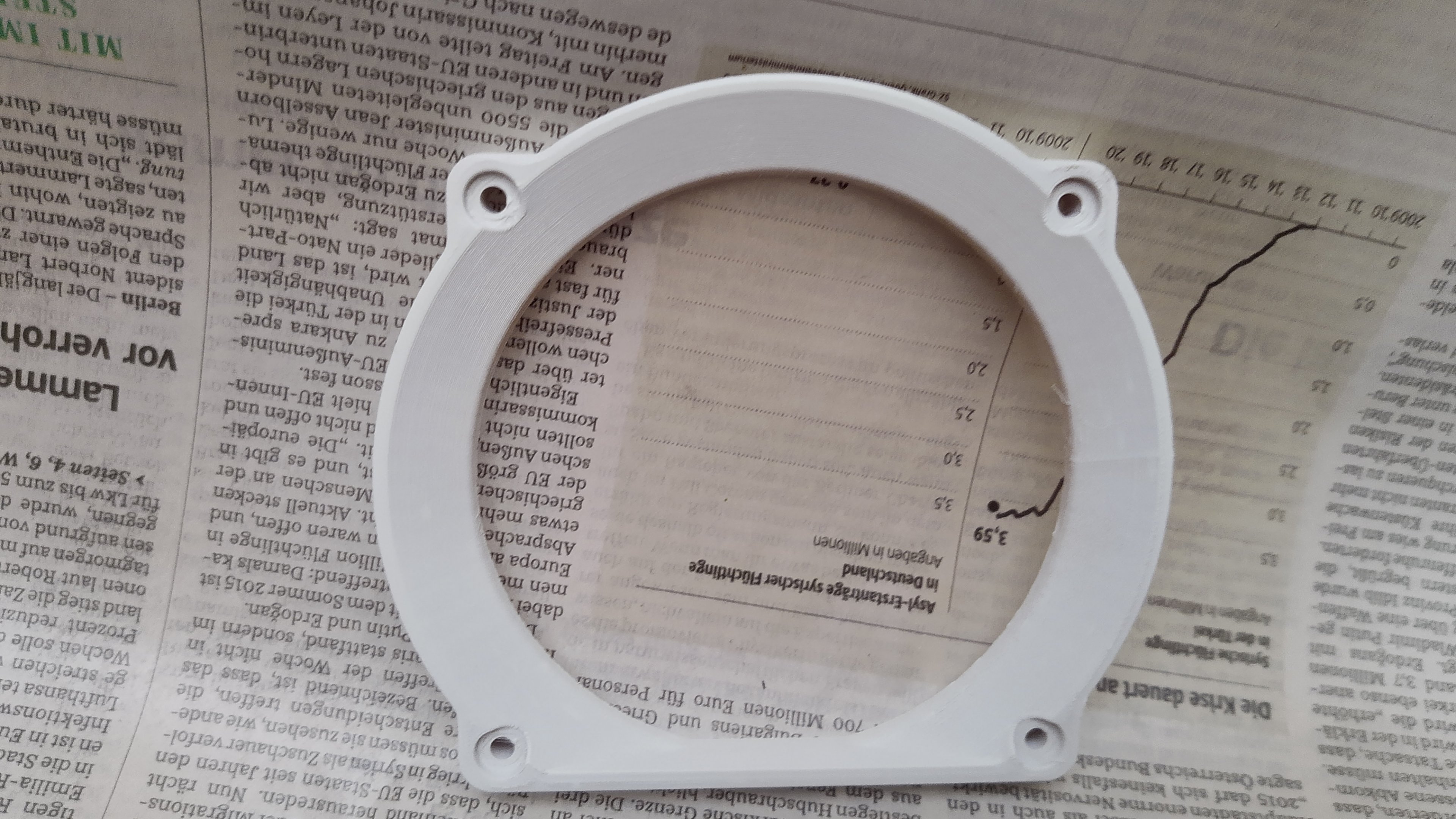

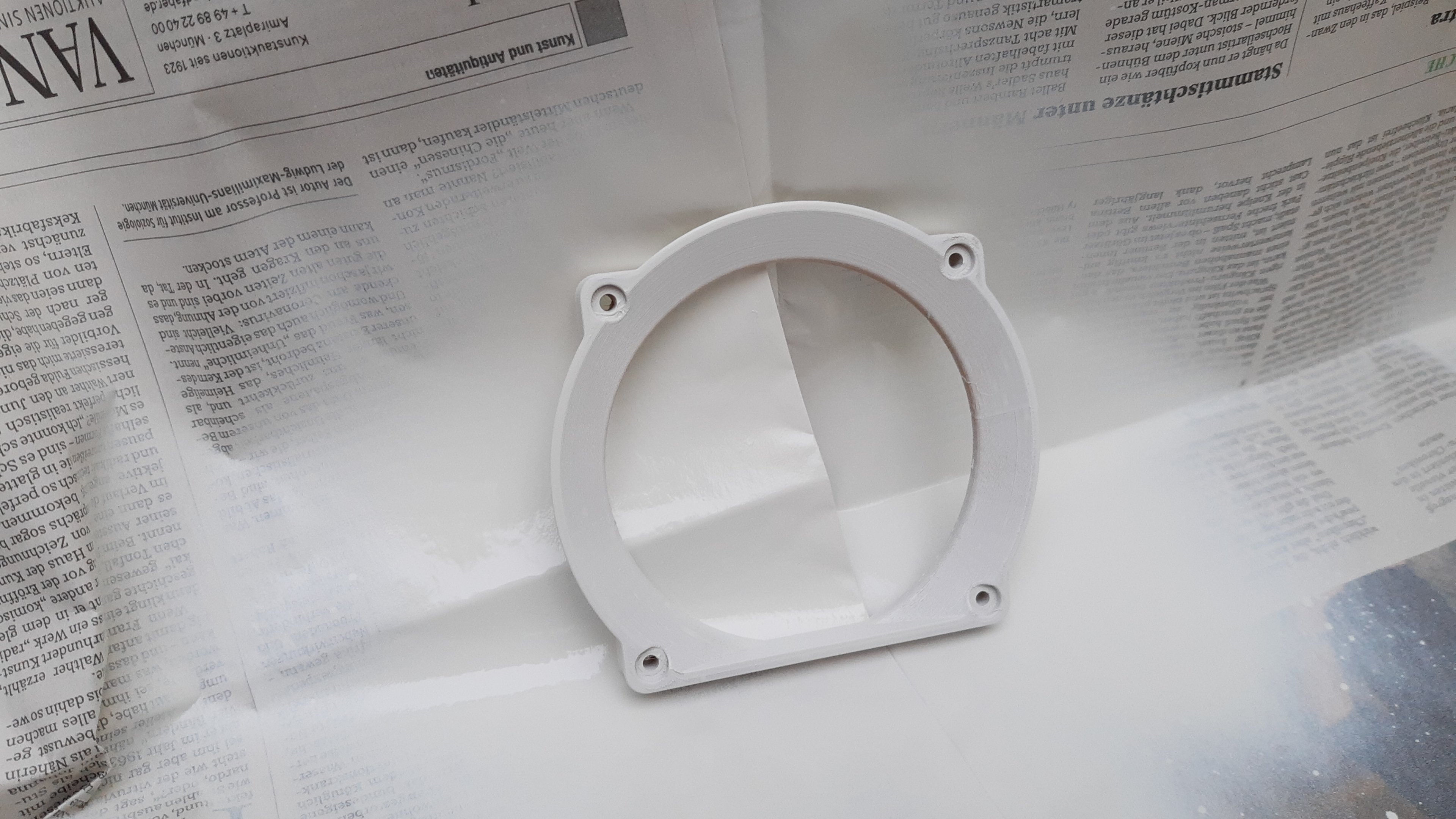

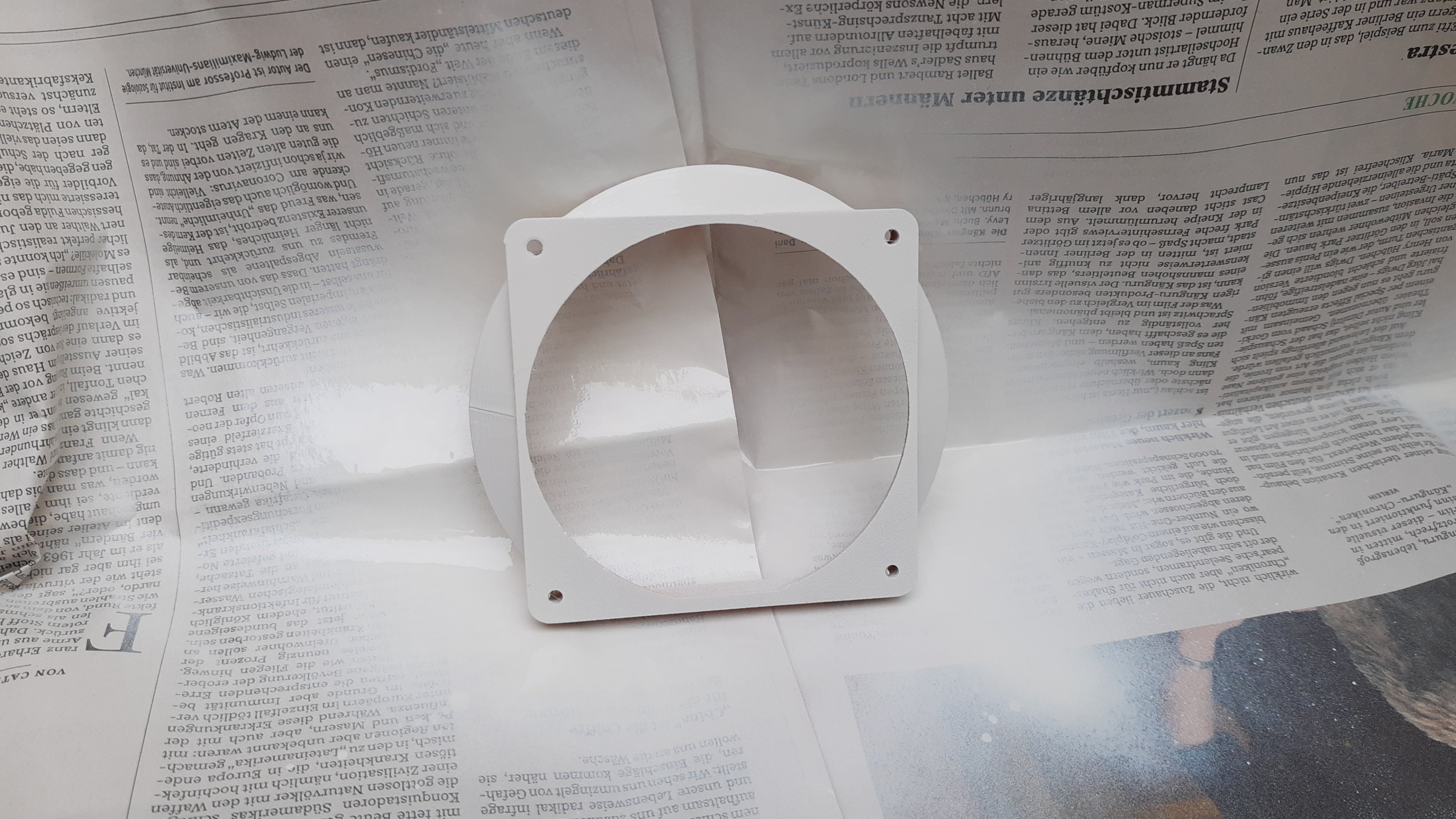

Dank der mega Unterstützung eines freundlichen DAN-erinos (@Rhino One) und ein wenig Grafitti hab ich gestern im Halbdunkel ein Fan Duct in weiß lackiert

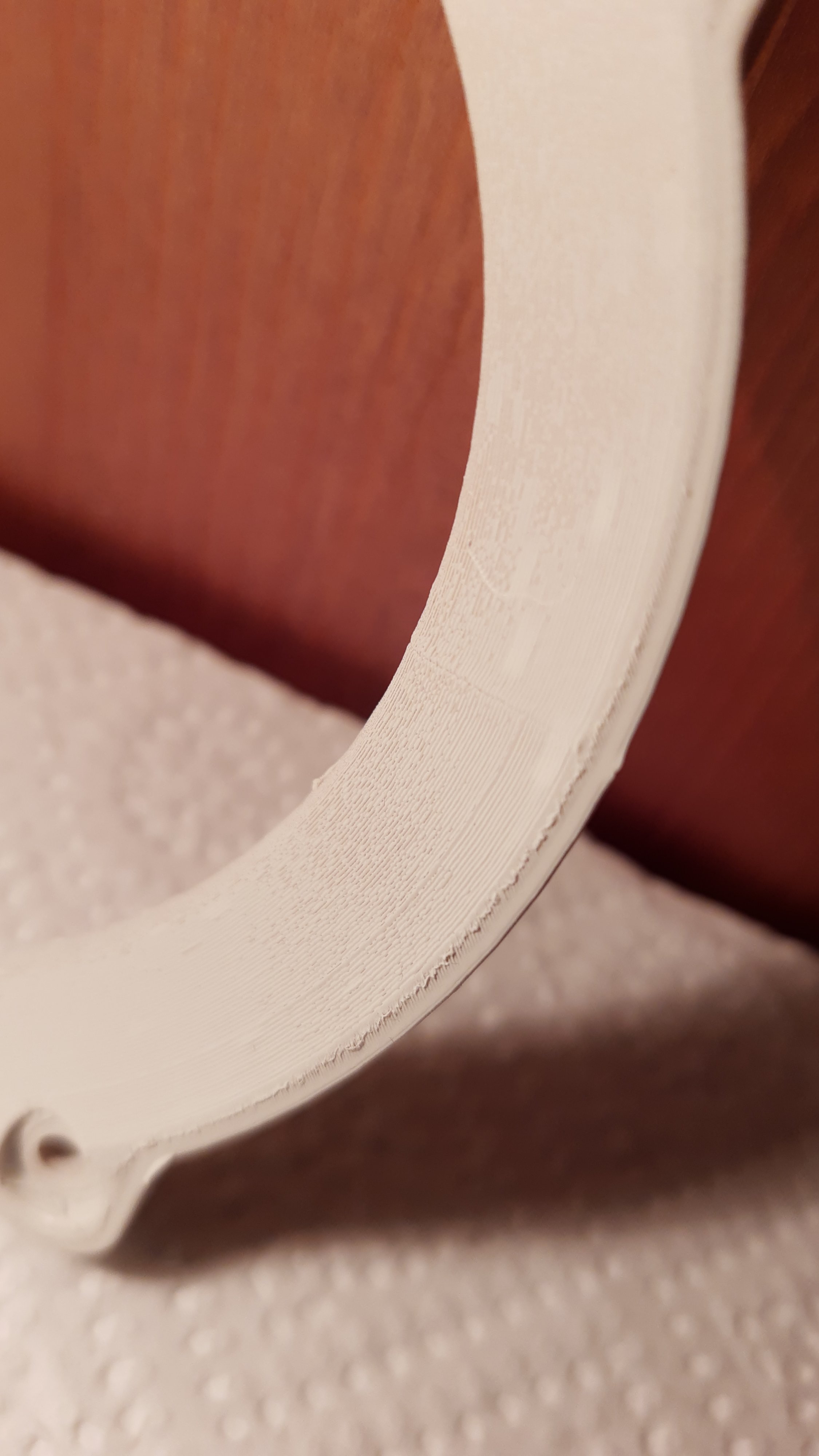

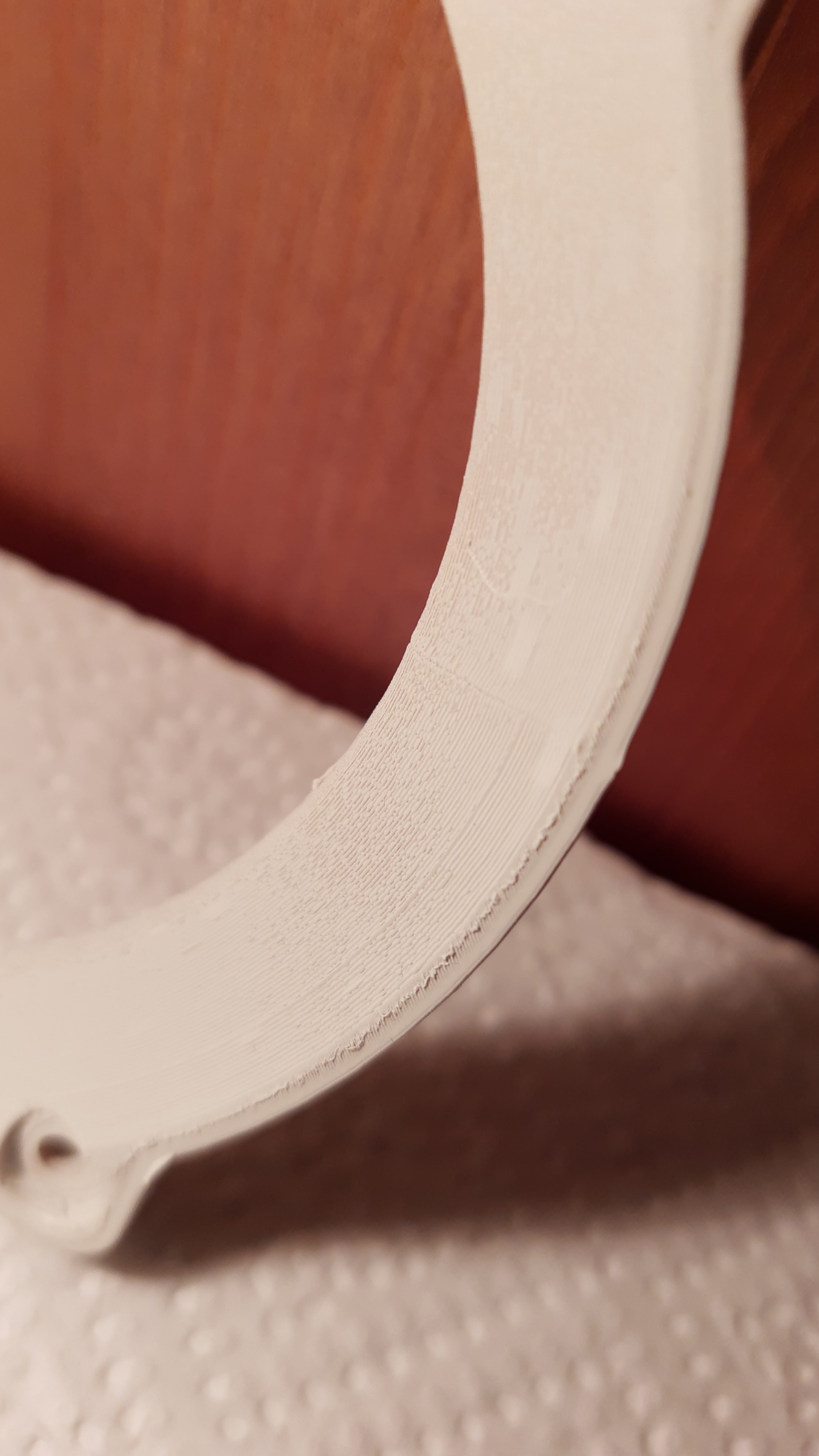

Durch die leichten "Treppen" innerhalb des Trichters kann der Lack leider nicht ganz so perfekt haften. Allerdings sieht man es wirklich nur aus nächster Nähe. Heute Abend folgt dann die Montage und ein Blick auf die Temperaturen...
Mit Euch hier kann man echt arbeiten!



[Notting]

Ich arbeite gerade zusammen mit Gigabyte an einer riesigen Monoblock Heatsink Lösung für das X570 I AORUS PRO WIFI der in einer limitierten Auflage hergestellt werden soll. Der Kühler erstreckt sich über einen Großteil des Motherboard und passt auch nur auf das X570 und B450.

Man verliert zwar den M.2 Port auf der Oberseite, dadurch kann der Kühler aber viel größer werden. Der Chipsatz wird auch über den Block mitgekühlt. Bei dem Kühler handelt es sich um einen riesigen Kupferblock der im Skiving Verfahren hergestellt wird. Dadurch sind die Toolingkosten sehr gering. Mittels CNC werden dann Aussparungen für zu hohe Komponenten auf der Unterseite gefräst (Dies hält sich bei dem Board sehr in Grenzen). Auch werden vier Kanäle über die gesamte Länge von 155mm gefräst in denen vier "flattened Heatpipes" (Standardmaß spart weiter kosten) eingelötet werden. Diese Verteilen die Hitze von der CPU über die Länge des gesamten Blocks und können theoretisch bis zu 240W Hitze verteilen. Nach dem Einlöten wird die Oberfläche nochmals um ca. 0.5mm abgetragen, damit die Heatpipes bündig mit der Oberfläche abschließen. Das Ergebnis ist ein ca. 1.5Kg schwerer Küpfer Kühlblock mit den Maßen 98*155*27 (B*L*H). Die Kühloberfläche ist mehr als doppelt so groß als wie beim L9a und auch 50% größer als beim L12S. Es kann ein 120mm oder ein 92mm Lüfter montiert werden.

Ich hoffe der Kühler reicht für den 12 oder 16 Kerner. Mehr Details gibt es in den nächsten Wochen in einem eigenen Thread.

grüß dich @bigdaniel,
ich versuche es nochmal:
gibt es schon nennenswerte Fortschritte bei dem Kühlblock?
Oder hat sich das Thema evtl. erledigt?
Besten Dank vorab für Tipps und Tricks dazu ;-)



[SebiLegend]

@Notting Da bin ich auch gespannt und würde mich freuen, selbst wenn es "nur" noch im Hinterkopf vielleicht für die Zukunft als Idee weiter exisitiert



[burnout150]

Das Ding ist gecancelt. Hat Dan irgendwo die letzten Wochen erwähnt
